Простые проверки

Глава 6.  В СЛУЧАЕ НЕИСПРАВНОСТИ

6-7. Если двигатель не запускается

Если двигатель не запускается, убедитесь, что вы выполнили рекомендованную
процедуру запуска, описанную в разделе «Нормальный запуск двигателя» главы
4, и проверьте, достаточно ли топлива в баке.

Коленчатый вал двигателя не вращается или вращается с низкой



частотой

1.  Убедитесь, что клеммы на выводах аккумуляторной батареи чистые и за-

креплены должным образом.

2.  Если клеммы на выводах аккумуляторной батареи в порядке, то включите

освещение салона. Если плафоны освещения салона тусклые или гаснут
при включении стартера, то аккумуляторная батарея разряжена. В этом
случае можно запустить двигатель с помощью аккумуляторной батареи
другого автомобиля. Если лампы плафонов освещения салона светятся
нормально, но двигатель не запускается, то это признак возможной не-
исправности системы запуска. В этом случае автомобиль необходимо как
можно скорее доставить на сервисную станцию официального дилера
Chery для проверки или ремонта.

Коленчатый вал двигателя вращается с нормальной частотой,



но двигатель не запускается.

1.  Поверните замок зажигания в положение LOCK или ACC и повторите по-

пытку запуска двигателя.

2. Если двигатель не запускается, то свечи зажигания могут быть залиты

бензином из-за повторных попыток запуска. Обратитесь к процедуре,
приведенной в разделе «Запуск двигателя при попадании бензина на све-
чи зажигания» этой главы.

3.  Если и после этого двигатель не запускается, это может быть следствием

неисправности системы иммобилайзера. В этом случае автомобиль необ-
ходимо как можно скорее доставить на сервисную станцию официального
дилера Chery для проверки или ремонта.

283

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ



6

В СЛУЧАЕ НЕИСПРАВНОСТИ

Запуск двигателя при попадании бензина на свечи зажигания

Если двигатель не запускается, то свечи зажигания могут быть залиты бензином
из-за повторных попыток запуска.

В этом случае переведите замок зажигания в положение START при полностью
нажатой педали акселератора. Удерживайте ключ в замке зажигания и педаль
акселератора в этих положениях в течение 15 секунд, а затем отпустите. После
этого попытайтесь запустить двигатель, не нажимая педаль акселератора. Если
двигатель не начинает работать после 15 секунд проворачивания коленчатого
вала стартером, отпустите ключ в замке зажигания, подождите несколько се-
кунд и повторите попытку.

Если и после повторной попытки двигатель не запускается, то как можно скорее
обратитесь на сервисную станцию официального дилера Chery для проверки
или ремонта.



  ОСТОРОЖНО

Если двигатель запускается с трудом или часто глохнет, то как можно скорее обрати-
тесь на сервисную станцию официального дилера Chery для проверки или ремонта.

284

Во избежание получения тяжелых травм и повреждения автомобиля в
результате неправильных действий, если вы не уверены в способности
самостоятельно выполнить данную процедуру, то компания Chery реко-
мендует обратиться за помощью к квалифицированному механику или
службе эвакуации.

Глава 6.  В СЛУЧАЕ НЕИСПРАВНОСТИ

6-8.  Запуск двигателя от аккумуляторной батареи другого автомобиля





ОПАСНОСТЬ

Аккумуляторные батареи содержат опасную и коррозионно-активную серную кис-



лоту. При запуске двигателя от дополнительной аккумуляторной батареи надевай-
те защитные очки и перчатки во избежание попадания пролившейся кислоты на
кожу, одежду или автомобиль.

При попадании аккумуляторной кислоты на кожу или в глаза их следует сразу же



промыть большим количеством чистой воды и немедленно обратиться за медицин-
ской помощью. При возможности до прибытия в медицинское учреждение непре-
рывно прикладывайте губку, пропитанную чистой водой, или чистую повязку.

Следует использовать специально предназначенные для этого удлинительные



провода.

Храните аккумуляторную батарею в месте, недоступном для детей.



Не курите возле аккумуляторной батареи, не пользуйтесь спичками или зажигалка-



ми, не подносите открытое пламя.

Не приближайтесь к аккумуляторной батарее при запуске двигателя.





  ОСТОРОЖНО

Напряжение дополнительной аккумуляторной батареи должно составлять 12 В. Не
приступайте к запуску двигателя от дополнительной аккумуляторной батареи, пока не
убедитесь в том, что ее напряжение соответствует норме. Убедитесь в том, что удли-
нительные кабели не касаются вращающихся деталей в моторных отсеках обоих ав-
томобилей.

285

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ



6

В СЛУЧАЕ НЕИСПРАВНОСТИ

Процедура запуска двигателя от аккумуляторной батареи другого
автомобиля

1. Выключите все ненужное электрооборудование. Если используется допол-

нительная аккумуляторная батарея другого автомобиля, убедитесь в том, что
автомобили не касаются друг друга.



  ОСТОРОЖНО

Если двигатель автомобиля с дополнительной батареей не работает, запустите его и
дайте поработать в течение нескольких минут. При этом слегка нажимайте педаль ак-
селератора.

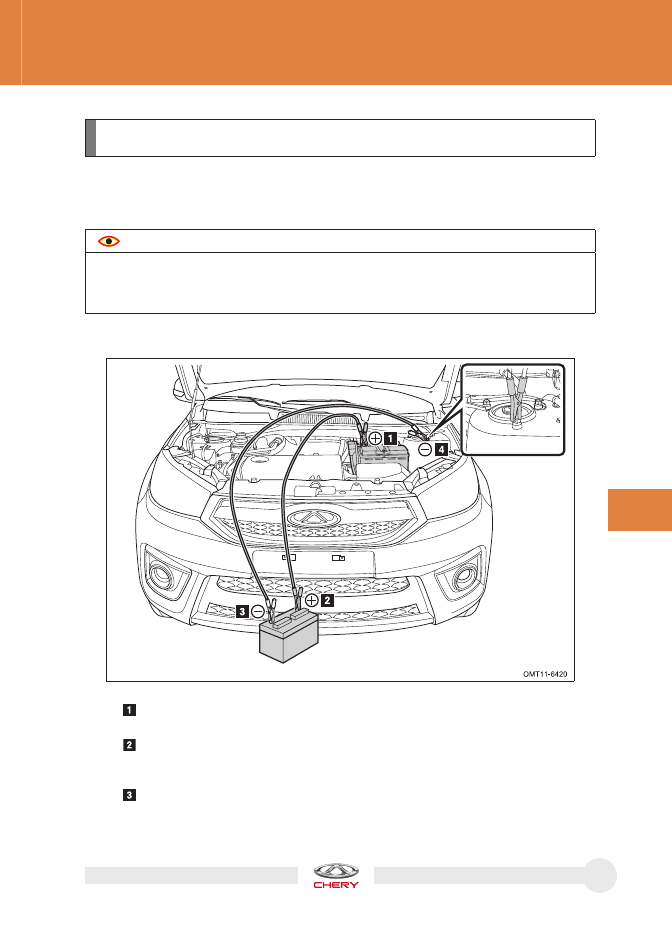

2.  Подключайте кабели в указанной ниже последовательности.

  Подключите зажим «положительного» (красного) удлинительного кабеля к

«положительному» (+) выводу разряженной аккумуляторной батареи.

  Подключите другой зажим «положительного» (красного) удлинительного

кабеля к «положительному» (+) выводу дополнительной аккумуляторной
батареи.

  Подключите зажим «отрицательного» (черного) удлинительного кабеля к

«отрицательному» (-) выводу дополнительной аккумуляторной батареи.

286

  Подключите другой зажим «отрицательного» (-) (черного) удлинительного

кабеля к «отрицательному» (-) выводу разряженной аккумуляторной бата-
реи или массивной неокрашенной металлической детали автомобиля с
разряженной аккумуляторной батареей.



  ОСТОРОЖНО

Не наклоняйте аккумуляторную батарею при подключении кабелей.



Не допускайте контакта зажимов удлинительных проводов друг с другом или други-



ми металлическими деталями автомобиля.

Не подключайте удлинительный кабель к деталям, которые вращаются при пуске



двигателя, или рядом с этими деталями.

3.  Запустите двигатель обычным образом. После запуска двигателя слегка на-

жмите педаль акселератора и дайте ему поработать несколько минут.

4. Отсоедините удлинительные кабели в последовательности, обратной под-

ключению (сначала «отрицательный» (-) кабель, а затем «положительный» (+)
кабель).

Если причина разрядки аккумуляторной батареи вашего автомобиля не ясна,
как можно скорее обратитесь на сервисную станцию официального дилера
Chery для проверки или ремонта.

При неудачной первой попытке запуска двигателя убедитесь, что контакты за-
жимов на удлинительных кабелях надежные, и повторите попытку запуска дви-
гателя обычным способом. Если повторная попытка запуска также закончилась
неудачно, обратитесь за помощью на сервисную станцию официального диле-
ра Chery.





ОПАСНОСТЬ

Не прикасайтесь к аккумуляторной батарее при запуске двигателя.

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

287

7-1. Обслуживание

автомобиля ........................  288

 Организация

технического

обслуживания  ....................  288



Перечень работ по ремонту
и техобслуживанию.............  288



Запрос на проведение
обслуживания .....................   288

7-2.  Если вам нужна помощь ....... 289

 Удовлетворенность

обслуживанием ................... 289

 Услуги,

предоставляемые

сервисной станцией
официального
дилера Chery ......................  289

7-3. Отдел

послепродажного

обслуживания Chery
International  ......................... 290

 Способ

обращения

в компанию Chery ................ 290

 Информация,

предоставляемая
при обращении
в компанию Chery ................ 291

ПОМОЩЬ КЛИЕНТУ

Глава 7

288

Глава 7. ПОМОЩЬ КЛИЕНТУ

7-1. Обслуживание автомобиля

Организация технического обслуживания

Перечень работ по ремонту и техобслуживанию

Запрос на проведение обслуживания

При обращении за выполнением технического обслуживания вам нужно иметь
при себе соответствующие документы.  Не все работы, которые должны быть
выполнены, могут покрываться гарантией. Обсудите дополнительные расходы
с консультантом по обслуживанию. Ведите журнал технического обслуживания
автомобиля. Зачастую это помогает решить возникшую проблему.

Подготовьте письменный перечень неисправностей автомобиля или конкрет-
ных работ, которые следует выполнить. Если произошло дорожно-транспортное
происшествие или выполнена работа, которая не зафиксирована в журнале тех-
нического обслуживания, всегда сообщайте об этом консультанту по обслужи-
ванию.

Перечислите позиции, которые должны быть выполнены к концу дня, обсудите
ситуацию с консультантом по обслуживанию и перечислите позиции в порядке
очередности.

289



7

ПОМОЩЬ КЛИЕНТУ

Глава 7. ПОМОЩЬ КЛИЕНТУ

7-2. Если вам нужна помощь

Удовлетворенность обслуживанием

Услуги, предоставляемые сервисной станцией официального дилера
Chery

Компания Chery и ее официальные дилеры обязуются предоставлять клиентам
высококачественные изделия и услуги. Для нас очень важна удовлетворенность
клиентов нашими автомобилями. При возникновении проблем при техническом
обслуживании рекомендуем вам предпринять следующие действия:

Обсудить проблему с консультантом по обслуживанию вашей сервисной



станции официального дилера Chery. Персонал сервисной станции офи-
циального дилера обладает профессиональными знаниями для быстрого
устранения возникших проблем.

Если решить проблему не удается, то обратитесь к руководителю отдела



технического обслуживания. Он может обеспечить наилучшее решение про-
блемы.

Если сервисная станция не может решить проблему, то обращайтесь в Отдел



послепродажного обслуживания «АО ЧЕРИ АВТОМОБИЛИ РУС».

Только оригинальные запасные части и материалы (OEM) могут обеспечить за-
явленный срок службы вашего автомобиля. Только компания Chery Automobile
Co., Ltd. поставляет запасные части сервисным станциям официальных диле-
ров Chery во всем мире. Поэтому используйте только оригинальные запасные
части от сервисных станций официальных дилеров Chery.

Авторизованные дилеры Chery являются профессионалами технического обслу-
живания, и только они официально уполномочены компанией Chery Automobile
Co., Ltd. При обращении на станции технического обслуживания авторизован-
ных дилеров для проведения соответствующих работ помните, что на них ра-
ботают механики, прошедшие обучение в компании Chery Automobile Co., Ltd.,
и они располагают оригинальными запасными деталями для обеспечения наи-
лучшего проведения работ.

290

Глава 7. ПОМОЩЬ КЛИЕНТУ

7-3.  Отдел послепродажного обслуживания


«АО ЧЕРИ АВТОМОБИЛИ РУС»

Способ обращения в компанию Chery

Горячая линия 8 (800) 555-999-8

 Форма обратной связи на сайте www.chery.ru



291

Глава 7.  ПОМОЩЬ КЛИЕНТУ



7

ПОМОЩЬ КЛИЕНТУ

Информация, предоставляемая при обращении в компанию Chery

292

Глава 7.  ПОМОЩЬ КЛИЕНТУ

293

Глава 8

 Проверка

радиатора

и конденсера
кондиционера ...................... 310

 Проверка

натяжения

приводного ремня ..............  310

 Проверка

давления

воздуха в шинах ................... 311

 Проверка

шин

...................... 312

 Перестановка

колес

............. 313

 Проверка

аккумуляторной

батареи ............................... 314

 Проверка

предохранителей

..314

 Добавление

жидкости

в бачок омывателя ............... 316

 Проверка

щеток

очистителей стекол ............. 316



Замена щеток очистителей
стекол .................................. 317



Проверка и замена
фильтра системы
вентиляции салона .............. 319

 Замена

ламп

........................ 321

 Ручная

регулировка

ближнего и дальнего
света фар ............................ 328

8-1. Техническое

обслуживание

.. 294

 График

технического

обслуживания ...................... 294

8-2. Операции,

выполняемые

самостоятельно  .................. 296

 Моторный

отсек:

общий вид .............................298

 Блок

предохранителей

и реле в моторном отсеке .... 299

 Блок

предохранителей

и реле вентиляторов
системы охлаждения
двигателя (только
для автомобилей
модели 2.0 L CVT) ................ 301

 Блок

предохранителей

и реле в передней панели .... 303



Проверка уровня моторного
масла  .................................  305



Проверка уровня рабочей
жидкости в коробке передач
(автомобиль с автоматической
бесступенчатой коробкой
передач) .............................. 307



Проверка уровня тормозной
жидкости ............................. 307

 Проверка

уровня

охлаждающей жидкости ...... 308

 Проверка

уровня

рабочей жидкости усилителя
рулевого управления  .........  309

ГРАФИК ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ

294

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

8-1. Техническое обслуживание

График технического обслуживания

Необходимость проведения технического обслуживания определяется по пока-
заниям одометра или времени, прошедшем с момента предыдущего обслужи-
вания, в зависимости от того, что наступает первым. Интервал для проведения
технического обслуживания по каждой позиции указан в графике технического
обслуживания.

Ежедневное обслуживание



Проверьте исправность наружных и внутренних приборов освещения и



сигнализации. Замените все тусклые или перегоревшие лампы.

Проверьте чистоту рассеивателей всех приборов освещения и сигнали-



зации.

Перед каждой поездкой



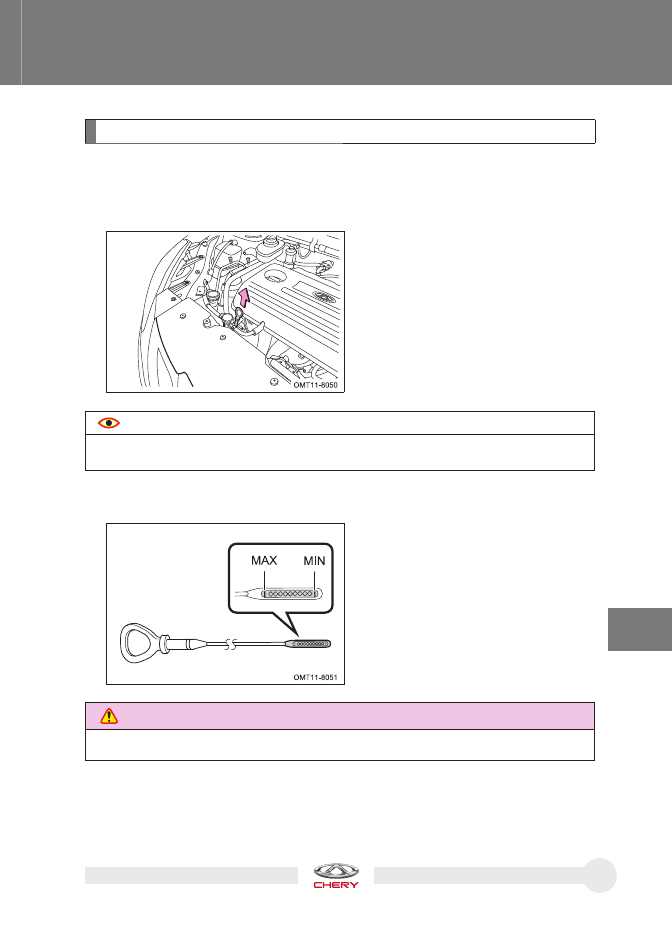

Проверьте уровень моторного масла через 5 минут после выключения



полностью прогретого двигателя. Для обеспечения точности результата
проверку уровня моторного масла следует проводить, когда автомобиль
находится на горизонтальной площадке. Долейте моторное масло, если
его уровень ниже отметки MIN.

Ежемесячная проверка



Проверьте аккумуляторную батарею. При необходимости очистите и за-



тяните клеммы проводов аккумуляторной батареи.

Проверьте уровни охлаждающей жидкости, рабочей жидкости усилителя



рулевого управления (для некоторых вариантов исполнения автомобиля),
тормозной жидкости и жидкости в бачке омывателя и долейте при необ-
ходимости.

Проверьте исправность всего электрооборудования.





  ОСТОРОЖНО

Отказ от выполнения необходимых операций в соответствии с графиком технического
обслуживания приведет к выходу автомобиля из строя.

295

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Ежеквартальная проверка



Проверьте выпускную систему.



Проверьте тормозные магистрали и шланги.



Проверьте детали подвески.



Проверьте уровень охлаждающей жидкости двигателя, шланги и хомуты



системы охлаждения.

После движения по песку, размокшим грунтовым дорогам или вброд



Проверьте шасси.



Проверьте фрикционные накладки тормозных колодок и тормозные ди-



ски.

Проверьте тормозные магистрали и шланги.



Проверьте, нет ли утечки масла из коробки передач.



Проверьте рулевые тяги и шарниры.



Проверьте воздухоочиститель.



296

Если вы выполняете техническое обслуживание своего автомобиля самостоя-
тельно, в точности выполняйте операции, указанные в данном разделе.

В нем приведены простые инструкции только для тех пунктов технического об-
служивания, которые могут быть выполнены владельцем. Тем не менее, многие
операции следует доверить квалифицированному механику, располагающему
специальным инструментом.

Особую осторожность следует проявлять при возможности нанесения случай-
ного вреда при проведении технического обслуживания. Ниже приведены неко-
торые меры предосторожности, которые следует выполнять неукоснительно.

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

8-2. Операции, выполняемые самостоятельно





ОПАСНОСТЬ

При работающем двигателе держите руки, одежду и инструмент в стороне от вен-



тилятора системы охлаждения и приводных ремней.

Сразу же после поездки двигатель, радиатор, выпускной коллектор и крышка го-



ловки блока цилиндров имеют очень высокую температуру, поэтому не прикасай-
тесь к ним. Вентилятор системы охлаждения может включиться автоматически.

Если двигатель очень горячий, не открывайте крышку расширительного бачка и



крышку горловины радиатора системы охлаждения, чтобы не получить ожоги.

Не курите рядом с заливной горловиной топливного бака или аккумуляторной бата-



реей, поскольку искры или открытое пламя могут привести к возгоранию.

Аккумуляторная батарея содержит опасную и коррозионно-активную серную кис-



лоту. При работе в моторном отсеке или под автомобилем пользуйтесь защитными
очками, чтобы исключить попадание жидкостей в глаза.

297

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ



  ОСТОРОЖНО

 Доливайте охлаждающую жидкость, рабочую жидкость усилителя рулевого управ-



ления, тормозную жидкость и жидкость в бачок омывателя строго до установлен-
ного уровня. Если какая-либо жидкость попала на кузов, немедленно вытрите ее
влажной тряпкой, чтобы исключить повреждения окрашенной поверхности.

Не заливайте моторное масло выше отметки максимума, в противном случае дви-



гатель может выйти из строя.

Запрещается эксплуатация автомобиля без фильтрующего элемента воздухоочи-



стителя, что приводит к интенсивному износу двигателя.

Перед закрыванием капота проверьте, не осталось ли что-нибудь лишнее в мотор-



ном отсеке, например, инструмент, ветошь и т.д.

298

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

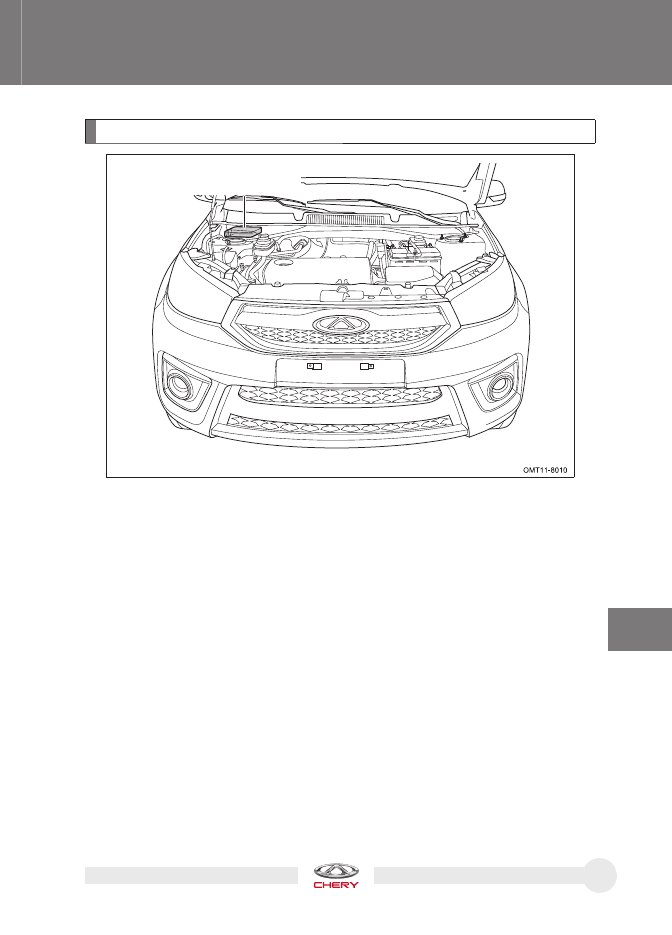

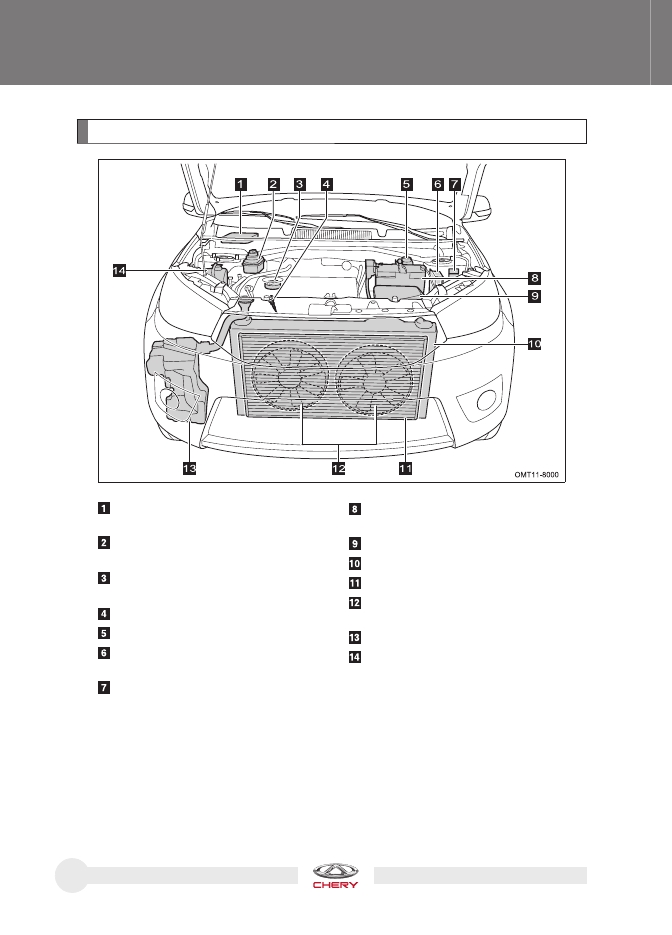

Моторный отсек: общий вид

  Аккумуляторная батарея и блок

силовых предохранителей

 Воздухоочиститель

 Радиатор

 Конденсер

  Вентилятор системы охлаждения

двигателя

  Бачок жидкости омывателей стекол

  Расширительный бачок системы

охлаждения двигателя

  Блок предохранителей и реле

в моторном отсеке

  Бачок для рабочей жидкости усили-

теля рулевого управления

  Крышка маслозаливной горловины

двигателя

  Масляный щуп двигателя

  Бачок для тормозной жидкости

  Блок управления коробкой передач

(TCU) (для автомобиля с CVT)

  Блок предохранителей и реле

вентиляторов системы охлаждения
двигателя (только для автомобилей
модели 2.0 L CVT)

299

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

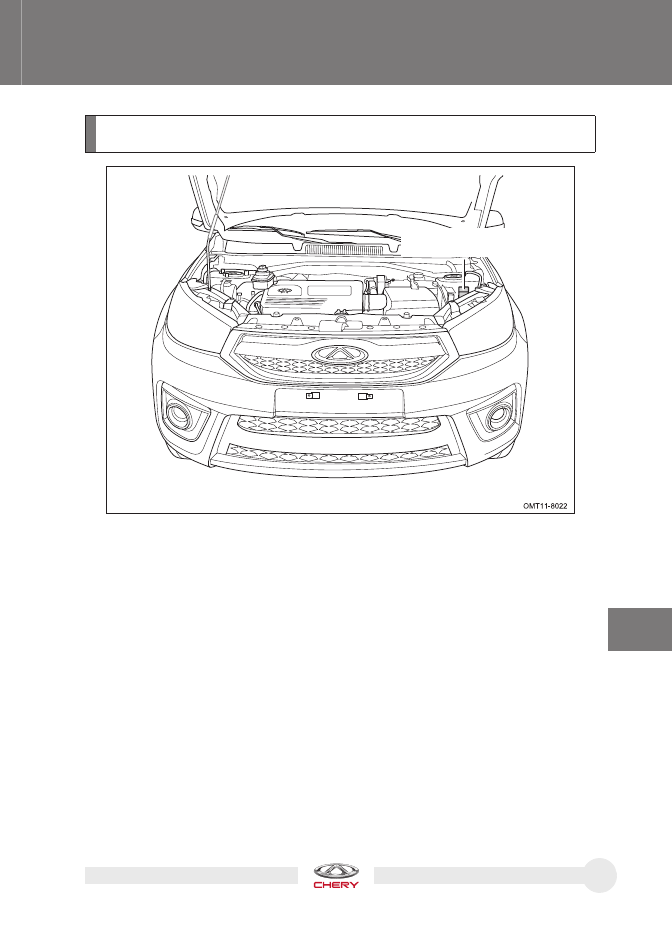

Блок предохранителей и реле в моторном отсеке

Блок предохранителей
и реле в моторном отсеке

300

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Расположение предохранителей и реле в блоке предохранителей



и реле в моторном отсеке

 Описание блока предохранителей в моторном отсеке



EF13

60A

EF12

30A

EF08

30A

EF07

30A

EF05

30A

EF10

30A

EF11

30A

EF09

30A

Fuse

puller

EF15 15A

Sub fan
  relay

     Low beam
         relay

High beam
     relay

Main fan
   relay

   Fan
convert
  relay

EF14 10A

EF24  5A

EF19 10A

EF27 10A

EF03 15A

EF17 10A

EF20 10A

EF22 10A

EF23 10A

EF25 10A

EF26 10A

EF21 10A

EF18 15A

EF02 10A

EF01 10A

EF06 10A

EF04 10A

EF16  5A

K2

K8

K13

ECM main relay

K4

K1

K11

        Starter
         relay

K12

Reserve

Reserve

K9

K10

K5

K6

K3

K7

Blower relay

     Fuel
pump relay

TCU relay
 (for CVT)
 Reserve
  (for MT)

 Back-up
light relay
(for CVT)
Reserve
 (for MT)

№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

EF01

Левая фара
ближнего света

EF10

Блок управления коробкой
передач (TCU)
(для автомобиля с CVT)
Резерв (для автомобиля с ме-
ханической коробкой передач)

EF19

Обмотка реле
вентилятора

EF02

Правая фара
ближнего света

EF11

Резервный

EF20

Левые
габаритные
фонари

EF03

Топливный насос

EF12

Главное реле блока управления

EF21

Резервный

EF04

Левая фара
дальнего света

EF13

BCM

EF22

Управление
двигателем

EF05

Реле
вентилятора

EF14

Фонарь заднего хода

EF23

Выключатель
стоп-сигналов

EF06

Правая фара
дальнего света

EF15

Блок управления коробкой
передач (TCU) (для
автомобиля с CVT)
Резерв (для автомобиля с меха-
нической коробкой передач)

EF24

Обмотка главного
реле блока
управления

EF07

Дополнительный
вентилятор

EF16

Генератор

EF25

Кислородный
датчик

EF08

Основной
вентилятор

EF17

Правые габаритные фонари/
фонари освещения регистра-
ционного знака

EF26

Катушка
зажигания

EF09

Стартер

EF18

Резервный

EF27

ECM

301

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Блок предохранителей и реле вентиляторов системы охлаждения
двигателя (только для автомобилей модели 2.0 L CVT)



Блок предохранителей и реле
вентиляторов системы охлаждения

302

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

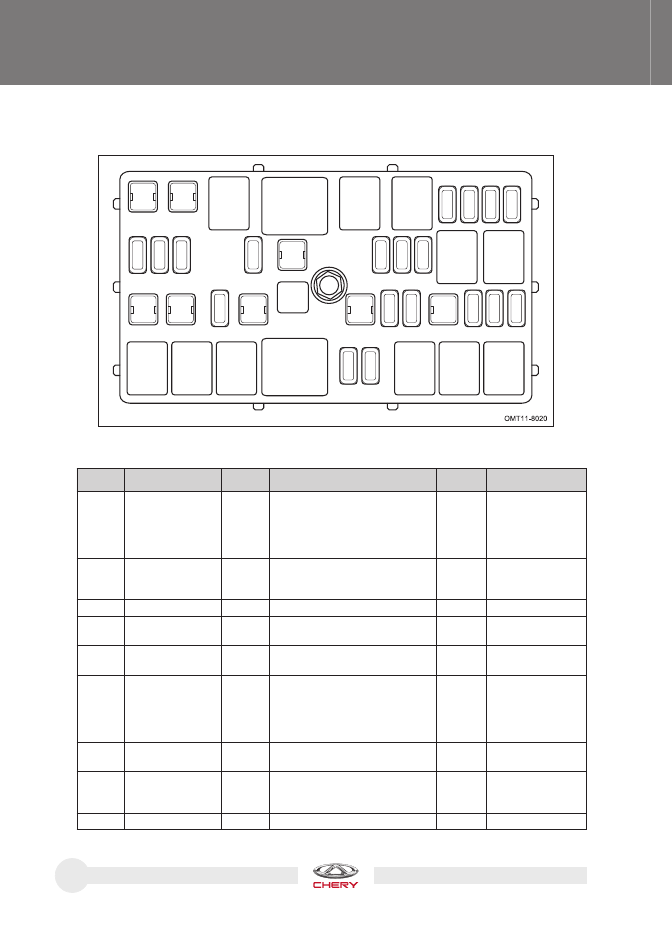

CF01

CF02

30A

CF03

40A

Cooling fan

low speed

Cooling fan

high speed

K1

K2

Расположение предохранителей и реле в блоке предохранителей



и реле вентиляторов системы охлаждения двигателя

Описание предохранителей вентиляторов системы охлаждения



двигателя

№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

CF01

Резервный

CF02

Вентилятор системы
охлаждения двигателя
(низкая скорость)

CF03

Вентилятор системы
охлаждения двигателя
(высокая скорость)

303

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

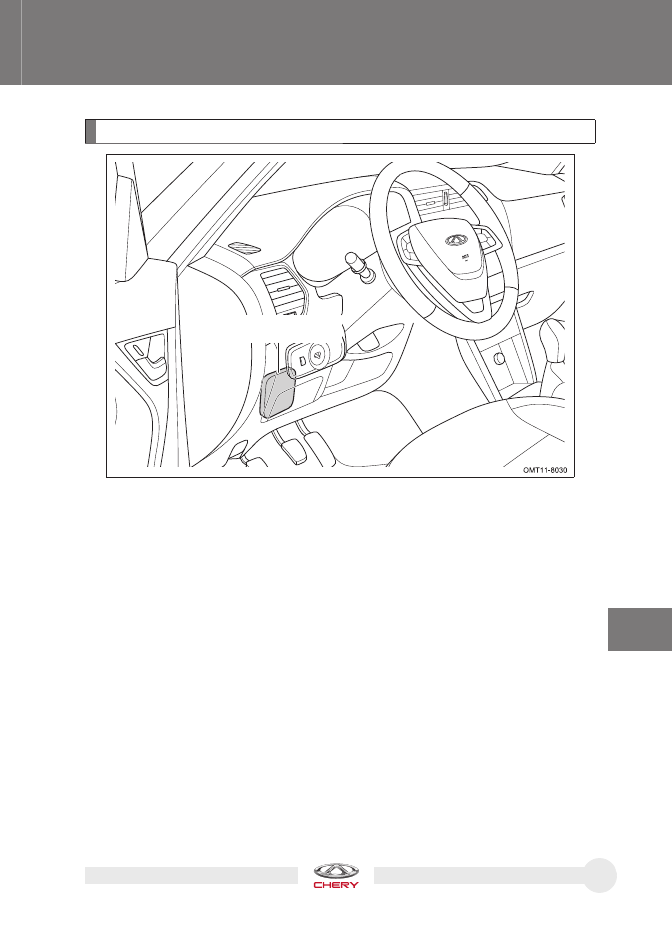

Блок предохранителей и реле в передней панели

Блок предохранителей и реле
в передней панели

304

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Расположение предохранителей и реле в блоке предохранителей



и реле в панели управления

Описание блока плавких предохранителей в панели управления



№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

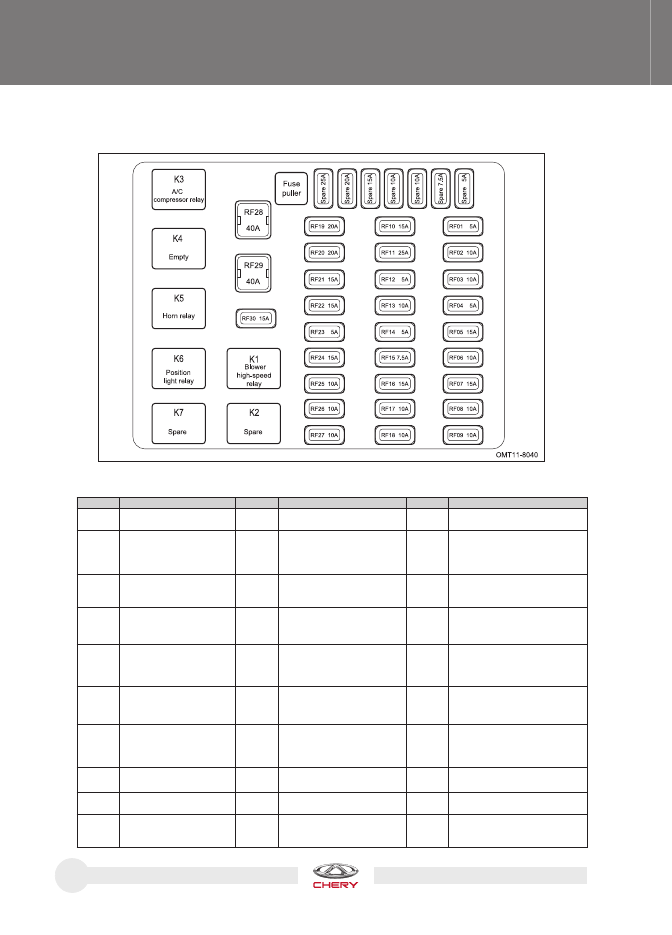

RF01

Регулятор яркости под-
светки панели приборов

RF11

Очиститель и омыватель
ветрового стекла

RF21

Датчик напоминания о ключе,
оставленном в замке зажигания

RF02

Датчик скорости дви-
жения автомобиля (для
автомобиля с механиче-
ской коробкой передач)

RF12

Обмотки реле компрессора
кондиционера/топливного
насоса/фар ближнего све-
та/фар дальнего света

RF22

Резервный

RF03

Система ABS

RF13

Система подушек безопас-
ности (SRS)

RF23

Датчики вентиляционного люка
(для некоторых вариантов испол-
нения автомобиля)

RF04

Панель управления
системой кондициониро-
вания воздуха

RF14

Аудиосистема

RF24

Реле звукового сигнала

RF05

Прикуриватель

RF15

Переключ атель регули-
ровки положения наружных
зеркал заднего вида

RF25

Панель управления системой
кондиционирования воздуха

RF06

Панель приборов

RF16

Обогрев сидений (для
некоторых вариантов ис-
полнения автомобиля)

RF26

Система иммобилайзера

RF07

Аудиосистема

RF17

Блок управления коробкой
передач (TCU)/ECM/систе-
ма иммобилайзера

RF27

Обогреватель наружных зер-
кал заднего вида (для неко-
торых вариантов исполнения
автомобиля)

RF08

Диагностический разъем

RF18

BCM

RF28

Замок зажигания AM2

RF09

Панель приборов

RF19

Реле компрессора системы
кондиционирования воздуха

RF29

Замок зажигания AM1

RF10

Очиститель и омыватель
заднего стекла

RF20

Вентиляционный люк (для
некоторых вариантов ис-
полнения автомобиля)

RF30

Электрическая розетка

305

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Проверка уровня моторного масла

Проверяйте уровень моторного масла с помощью щупа на полностью прогре-
том и неработающем двигателе.

1.  После прогрева двигателя остановите автомобиль на горизонтальной пло-

щадке. Подождите примерно 5 минут после остановки двигателя.

2.  Откройте капот, извлеките масля-

ный щуп и протрите его чистой тка-
нью.



  ОСТОРОЖНО

Подставьте ткань под конец щупа, чтобы масло не капало на двигатель или кузов ав-
томобиля.

3.  Снова вставьте щуп на место до упора.

4.  Затем снова извлеките щуп и проверьте уровень моторного масла.

Если уровень масла выше метки MAX,
слейте избыток масла.

Если уровень масла между отметками
MIN и MAX, то уровень масла в норме.

Если уровень масла находится на мет-
ке MIN или ниже нее, следует долить
масло.





ОПАСНОСТЬ

Будьте осторожны, чтобы не коснуться горячего выпускного коллектора.

306

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



  ОСТОРОЖНО

Будьте осторожны, чтобы масло не попало на компоненты автомобиля.



Не проверяйте уровень масла сразу же после прогрева двигателя, подождите, пока



масло стечет в поддон картера.

Добавление моторного масла



1.

Поверните пробку маслозаливной
горловины против часовой стрелки и
снимите ее.

2. Долейте необходимое количество моторного масла с помощью воронки и

проверьте уровень с помощью щупа.

3.  Если уровень моторного масла находится в допустимых пределах, поверните

пробку заливной горловины в направлении часовой стрелки и затяните ее.



  ОСТОРОЖНО

Не заливайте моторное масло выше отметки максимума, в противном случае дви-



гатель может выйти из строя.

Используйте только моторное масло, рекомендованное компанией Chery. Инфор-



мация о типе и количестве заливаемого моторного масла приведена в разделе
«Система смазки» главы 9.

Масляный фильтр меняется одновременно с заменой моторного масла.





  Защита окружающей среды

Запрещается использовать систему сбора бытового мусора, канализацию или землю
для утилизации отработанного моторного масла и масляного фильтра, поскольку это
приводит к серьезному загрязнению окружающей среды. Их следует утилизировать в
соответствии с местным природоохранным законодательством.

307

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Проверка уровня тормозной жидкости

Проверка уровня рабочей жидкости в коробке передач
(автомобиль с автоматической бесступенчатой коробкой передач)

Уровень жидкости должен находить-
ся между отметками MIN (минимум) и
MAX (максимум) на корпусе бачка. До-
ливайте тормозную жидкость, если ее
уровень достиг отметки MIN или ниже.

Контроль, добавление и замена трансмиссионного масла должны выполнять-
ся специалистами сервисной станции. Пожалуйста, обратитесь на сервисную
станцию авторизованного дилера Chery.

Регулярно проверяйте уровень тормозной жидкости. Если включился сигнали-
затор неисправности тормозной системы, немедленно проверьте уровень тор-
мозной жидкости.

При обнаружении утечки тормозной жидкости немедленно обратитесь на сер-
висную станцию авторизованного дилера Chery для проверки и ремонта.

Используйте только тормозную жидкость, рекомендованную компанией Chery.
Информация о типе и количестве заливаемой тормозной жидкости приведена в
разделе «Тормозная система» главы 9.





ОПАСНОСТЬ

Избегайте попадания тормозной жидкости на кожу или в глаза. При попадании тор-
мозной жидкости на открытые участки тела или в глаза их следует сразу же промыть
большим количеством чистой воды. При необходимости немедленно обратитесь за
медицинской помощью.

MIN

MAX

308

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

На непрогретом двигателе уровень
охлаждающей жидкости должен на-
ходиться между отметками MAX (мак-
симум) и MIN (минимум) на корпусе
расширительного бачка. Если уровень
достиг отметки MIN или опустился
ниже ее, следует долить охлаждаю-
щую жидкость.

Добавление охлаждающей жидкости



1. Откройте пробку расширительного бачка и долейте охлаждающую жид-

кость до отметки MAX.

2.  Запустите двигатель и прогрейте его до нормальной рабочей температу-

ры охлаждающей жидкости. Постоянно контролируйте уровень охлаждаю-
щей жидкости и, если уровень стал ниже отметки MIN, доливайте ее до тех
пор, пока уровень не перестанет падать.

3.  Выключите двигатель и после его остывания проверьте, соответствует ли

норме уровень охлаждающей жидкости. Если нет, то повторяйте указан-
ные выше действия до тех пор, пока уровень не достигнет нормы.

4.  Надежно закройте пробку расширительного бачка.

  Используйте только охлаждающую жидкость, рекомендованную компа-

нией Chery. Информация о типе и количестве заливаемой охлаждающей
жидкости приведена в разделе «Система охлаждения двигателя» главы 9.



  ОСТОРОЖНО

При попадании тормозной жидкости на окрашенные поверхности кузова ее следу-



ет удалить влажной губкой или смыть водой, чтобы не допустить коррозии деталей
или повреждения окрашенных поверхностей кузова.

Поскольку тормозная жидкость обладает высокой гигроскопичностью, запрещает-



ся длительное время держать открытым бачок для нее.

Проверка уровня охлаждающей жидкости



  ОСТОРОЖНО

Если уровень охлаждающей жидкости падает слишком быстро, проверьте радиатор,
шланги и жидкостный насос на наличие утечек.

309

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ





ОПАСНОСТЬ

Если нужно долить охлаждающую жидкость на горячем двигателе, сначала следует
слегка приоткрыть пробку расширительного бачка, чтобы снизить внутреннее давле-
ние в системе не допустить выплескивания горячей жидкости и избежать ожогов, не-
много подождать и только тогда снять пробку.



  ОСТОРОЖНО

Не используйте охлаждающую жидкость низкого качества.



Запрещается смешивать охлаждающие жидкости разных цветов и характеристик.



Старайтесь избежать попадания охлаждающей жидкости на любые компоненты



двигателя.

Уровень рабочей жидкости усилителя
рулевого управления должен находить-
ся между метками MAX (максимум) и
MIN (минимум) на стенке бачка.

Если уровень достиг метки MIN или
ниже ее, следует долить рабочую жид-
кость усилителя рулевого управления.

Если имеется признак утечки, ненормальный шум или необычное срабатыва-
ние, проверьте, не слишком ли низкий уровень рабочей жидкости усилителя ру-
левого управления. Если причина не обнаружена, как можно скорее обратитесь
на сервисную станцию официального дилера Chery для проверки и ремонта.

Используйте только рабочую жидкость усилителя рулевого управления, реко-
мендованную компанией Chery. Информация о типе и количестве заливаемой
рабочей жидкости усилителя рулевого управления приведена в разделе «Си-
стема рулевого управления» главы 9.

Проверка уровня рабочей жидкости усилителя рулевого управления

310

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Проверка радиатора и конденсера кондиционера

Проверьте, не засорены ли радиатор
и конденсатор листьями, грязью или
насекомыми, очистите их при необхо-
димости. Проверьте установку и сое-
динения шлангов, наличие коррозии
и т.д.

1.  Поверните выключатель (замок) зажигания в положение OFF и подождите,

пока приводные ремни остановятся, а двигатель остынет.

2. Нажмите пальцем на среднюю часть приводного ремня с усилием при-

мерно 100 Н, чтобы проверить прогиб ремня. Максимально допустимая
величина составляет 10 мм.

3.  Если величина прогиба превышает допустимое значение, то для регули-

ровки или замены обратитесь на сервисную станцию авторизованного ди-
лера Chery.



  ОСТОРОЖНО

Приводной ремень может вытянуться, поэтому его натяжение необходимо регулиро-
вать после определенного пробега.

Проверка натяжения приводного ремня

311

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

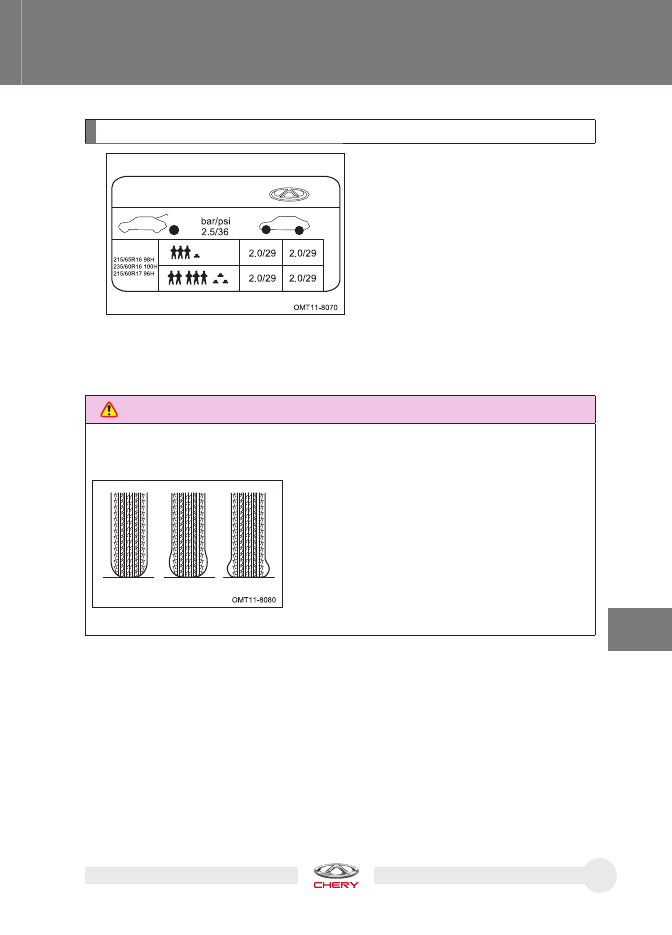

Проверять давление в шинах, в том
числе запасного колеса (которым
укомплектован ваш автомобиль), не-
обходимо не реже одного раза в ме-
сяц.

Величина рекомендуемого давления
воздуха в шинах, которая зависит от
варианта исполнения автомобиля,
приведена в специальной табличке на
двери водителя.

Неправильное давление воздуха в шинах приводит к повышенному расходу то-
плива, сокращению срока службы шин и ухудшению устойчивости автомобиля.
Поэтому поддерживайте нормальное давление воздуха в шинах.

Давление в шинах
в холодном состоянии

Проверка давления воздуха в шинах





ОПАСНОСТЬ

Убедитесь, что давление воздуха в шинах вашего автомобиля соответствует норме.
В противном случае возникнут следующие условия, которые могут привести к проис-
шествию с тяжелыми травмами или со смертельным случаем.

Слишком высокое

давление

Нормальное

давление

Слишком низкое

давление

Чрезмерный износ шин



Неравномерный износ шин



Ухудшение управляемости автомобиля



Возможность разрушения шин из-за их пере-



грева

Плохая герметизация борта шины



Деформация колеса и/или отделение шины



Повышение вероятности повреждения шин из-



за плохих дорожных условий

312

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



  ОСТОРОЖНО

Для измерения давления в шинах используйте шинный манометр. Давление возду-



ха следует проверять только на холодных шинах. Внешний вид шины может ввести
в заблуждение.

Если измерить давление воздуха в нагретых шинах (после нескольких километров



пробега), то его величина будет выше указанного в табличке значения. Это нор-
мальное явление.

Колпачки вентилей шин должны устанавливаться должным образом. В противном



случае в них попадет грязь. При потере колпачка нужно сразу же установить новый
колпачок.

Если шину приходится часто подкачивать, обратитесь на сервисную станцию офи-



циального дилера Chery.

Проверка шин

Проверьте, есть ли какие-либо порезы, посторонние предметы или неравно-
мерный износ протектора шины.

Проверьте, не видны ли индикато-
ры предельно допустимого износа
протектора шины. Если остаточная
глубина протектора шины достигает
предельного значения, то становятся
четко видны индикаторы износа. Появ-
ление индикаторов износа указывает
на то, что свойства шин и безопасность
при их эксплуатации серьезно ухудши-
лись, и шины требуется заменить.

Если давление воздуха в шине часто падает или ее нельзя качественно отремон-
тировать из-за пореза или другого повреждения, она должна быть заменена.



  ОСТОРОЖНО

Если при движении автомобиля произошла утечка воздуха из шины, то следует пре-
кратить движение. При движении даже на небольшое расстояние произойдет необ-
ратимое повреждение шины.

313

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ



  Защита окружающей среды

Проявляйте ответственность – не выбрасывайте отработавшие шины. Их следует ути-
лизировать в соответствии с местным природоохранным законодательством.

Перестановка колес

Передняя
часть
автомоV
биля

Для обеспечения равномерного износа и увеличения срока службы комплекта
шин рекомендуется менять местами колеса через каждые 10 тыс. км пробега.
Но интервал для перестановки шин может меняться в зависимости от ваших
приемов вождения и состояния дорожного покрытия.

Автомобили с запасным колесом дру-
гого типоразмера, чем установленные
на автомобиль

Описание процедуры перестановки колес приведено в разделе «Перестановка
колес» главы 6.





ОПАСНОСТЬ

Чтобы исключить происшествия, следует соблюдать следующие меры предо-



сторожности. В противном случае управляемость автомобиля может ухуд-
шиться, что приведет к происшествию с серьезными травмами или смертель-
ным случаем.

Запрещается устанавливать на автомобиль шины разных изготовителей, моделей



или с разным рисунком протектора.

Не используйте одновременно шины, значительно различающиеся между собой



по износу протектора.

Не используйте шины, размер которых не соответствует рекомендациям компа-



нии Chery.

Запрещается использовать шины разной конструкции (радиальные и диагональ-



ные).

Не используйте шины, которые эксплуатировались на другом автомобиле.



Не используйте шины, если вы не знаете, как они использовались ранее.

















содержание      ..     7      8      9      10     ..
