Haas Система управления следующего поколения. Дополнение к руководству оператора 96-RU8253 Редакция B Февраль 2020 г

СВИДЕТЕЛЬСТВО ОГРАНИЧЕННОЙ ГАРАНТИИ

Haas Automation, Inc.

На оборудование с ЧПУ производства корпорации Haas Automation

Вступление в силу с 1 сентября 2010 года

Корпорация Haas Automation

(«Haas» или

«Изготовитель») предоставляет

ограниченную гарантию на все новые фрезерные станки, токарные многоцелевые

станки и поворотные аппараты (совместно называемые «оборудование с ЧПУ») и их

компоненты (кроме упомянутых ниже в разделе «Ограничения и исключения из

гарантии») («Компоненты»), которые изготовлены корпорацией Haas и проданы

корпорацией Haas или ее авторизованными дистрибьюторами, как указано в

настоящем свидетельстве. Гарантия, изложенная в настоящем свидетельстве,

является ограниченной гарантией и единственной гарантией Изготовителя,

подчиняющейся условиям настоящего свидетельства.

Рамки ограниченной гарантии

На каждый станок с ЧПУ и его компоненты (совместно называемые «Изделия Haas»)

предоставляется гарантия изготовителя на дефекты материала, изготовления или

сборки. Настоящая гарантия предоставляется только конечному пользователю

станка с ЧПУ («Клиенту»). Срок действия этой ограниченной гарантии - 1 (один) год.

Датой начала гарантийного срока считается дата установки станка с ЧПУ на объекте

Клиента. Клиент имеет право приобрести продление гарантийного срока у

авторизованного дистрибьютора Haas («Продление гарантии») в любое время в

течение первого года владения.

Только ремонт или замена

Исключительная ответственность Изготовителя и исключительное возмещение для

Клиента в отношении всех без исключения изделий Haas ограничиваются ремонтом

или заменой, на усмотрение Изготовителя, дефектного изделия Haas согласно

настоящей гарантии.

Заявление об ограничении ответственности по гарантии

Настоящая гарантия является единственной и исключительной гарантией

изготовителя и выступает вместо всех других гарантийных обязательств любого

вида или природы, явных или подразумеваемых, письменных или устных, включая,

но не ограничиваясь этим, любые гарантии товарного состояния или пригодности

для определенного назначения, или другие гарантии качества или

функционирования или отсутствия правовых препятствий. Настоящий документ

свидетельствует о непризнании Изготовителем и отказе Клиента от всех таковых

других гарантий любого вида.

iii

Ограничения и исключения из гарантии

Компоненты, подверженные износу при нормальной эксплуатации и с течением

времени, включая, но не ограничиваясь этим, краску, отделку и состояние окон,

лампы, уплотнения, грязесъемники, прокладки, систему удаления стружки

(например, шнеки, желоба стружки), ремни, фильтры, ролики дверей, пальцы

устройства смены инструмента и т.д., исключаются из данной гарантии. Для

сохранения настоящей гарантии необходимо соблюдать и протоколировать

выполнение процедур технического обслуживания указанных изготовителем.

Настоящая гарантия теряет силу, если изготовитель определит, что (i) в отношении

любого изделия Haas имело место несоблюдение правил эксплуатации,

неправильное применение, неправильное обращение, небрежное обращение,

авария, нарушения при установке, нарушения при обслуживании, некорректное

хранение или некорректная эксплуатация или применение, (ii) в отношении любого

изделия Haas был произведен ненадлежащим образом ремонт или техническое

обслуживание, Заказчиком, неуполномоченным специалистом по техническому

обслуживанию или другим неуполномоченным работником, (iii) заказчик или любое

лицо внес или пытался внести любое изменение в любое изделие Haas без

предварительного письменного разрешения изготовителя, и/или (iv) любое изделие

Haas использовалось для в любых некоммерческих целях (например, использование

в личных целях или домашнее использование). Настоящая гарантия не

распространяется на повреждения или дефекты, возникшие из-за влияния внешних

факторов или причин, разумно не зависящих от воли изготовителя, включая, но не

ограничиваясь этим, кражу, умышленное повреждение, пожар, климатические

факторы (например дождь, наводнение, ветер, молния или землетрясение) или

военные действия или террористические акты.

Не ограничивая общий характер любого из исключений или ограничений, указанных

в настоящем свидетельстве, настоящая гарантия не включает никакой гарантии, что

любое изделие Haas будет соответствовать производственным спецификациям

любого лица или другим требованиям, или что работа любого изделия Haas будет

бесперебойной или безошибочной. Изготовитель не принимает никакой

ответственности в отношении использования любого изделия Haas любым лицом, и

Изготовитель не будет нести никакой ответственности перед любым лицом за любой

недостаток в конструкции, изготовлении, функционировании, характеристиках или за

другой недостаток любого изделия Haas, кроме как путем его ремонта или замены,

как указано выше в настоящей гарантии.

Ограничение ответственности и убытки

Изготовитель не несет ответственности перед заказчиком или любым другим лицом

за любые убытки или по любой претензии компенсационного, побочного, косвенного,

штрафного, специального или другого характера, независимо от того, явилось ли это

результатом действий по контракту, правонарушения или других допустимых или

равноправных обстоятельств, проистекающих или относящихся к любому изделию

Haas, другим изделиям или услугам, предоставляемым изготовителем или

авторизованным дистрибьютором, специалистом по техническому обслуживанию

или другим авторизованным представителем изготовителя (совместно называемые

«Уполномоченный представитель»); или за отказ деталей или изделий,

изготовленных при помощи любого изделия Haas, даже если изготовителю или

любому авторизованному представителю сообщили о возможности таких убытков,

каковые убытки или претензии включают, но не ограничиваясь этим, потерю

прибыли, потерю данных, потерю изделия, потерю дохода, потерю использования,

стоимость времени простоя, потерю деловой репутации, любое повреждение

оборудования, помещения или другой собственности любого лица, а также любое

повреждение, которое может быть вызвано нарушением нормальной работы любого

изделия Haas. Все такие убытки и претензии не признаются Изготовителем и Клиент

отказывается от их предъявления. Исключительная ответственность Изготовителя и

исключительная компенсация для Клиента в отношении убытков и претензий, по

какой бы то ни было причине, ограничиваются ремонтом или заменой, на усмотрение

изготовителя, дефектного изделия Haas согласно настоящей гарантии.

Заказчик принимает все ограничения, сформулированные в настоящем

Свидетельстве, включая, но не ограничиваясь этим, ограничение на его право

взыскивать убытки, в качестве части его сделки с изготовителем или его

авторизованным представителем. Заказчик понимает и признает, что цена изделий

Haas была бы выше, если бы изготовитель был обязан нести ответственность за

убытки и претензии вне компетенции настоящей гарантии.

Исчерпывающий характер соглашения

Настоящее свидетельство заменяет все без исключения другие соглашения,

обязательства, заявления или гарантии, устные или письменные, достигнутые

между сторонами или данные Изготовителем в отношении предмета настоящего

свидетельства, и содержит все договоренности и соглашения, достигнутые между

сторонами или данные Изготовителем относительно такового предмета. Настоящим

Изготовитель в прямой форме отклоняет любые другие соглашения, обязательства,

заявления или гарантии, устные или письменные, которые дополняют или не

соответствуют любым условиям настоящего свидетельства. Ни одно условие,

изложенное в настоящем свидетельстве, не может быть изменено или дополнено,

если это не сделано по обоюдному соглашению сторон, в письменной форме, за

подписью как Изготовителя, так и Клиента. Несмотря на вышеупомянутое,

изготовитель обязуется соблюдать продление гарантии только в той степени, в

которой оно продлевает применяющейся гарантийный срок.

Переход гарантии

Настоящая гарантия может передаваться первоначальным заказчиком другой

стороне в случае, если станок с ЧПУ продается по частному соглашению до

истечения гарантийного срока, при условии, что об этом письменно уведомляется

изготовитель и эта гарантия не потеряла силу на момент передачи. Правопреемник

настоящей гарантии принимает все условия настоящего свидетельства.

Разное

Настоящая гарантия управляется в соответствии с законами штата Калифорния без

применения правил о конфликтах законодательств. Все без исключения споры,

проистекающие из настоящей гарантии будут разрешаться в суде компетентной

юрисдикции, расположенном в округе Вентура, округе Лос-Анджелес или округе

Ориндж, Калифорния. Любое условие или положение настоящего свидетельства,

являющееся недействительным или не имеющим законной силы в любой ситуации в

любой юрисдикции, не влияет на действие или законную силу его остальных условий

и положений или на действительность или законную силу не действующего условия

или положения в любой другой ситуации или в любой другой юрисдикции.

Политика качества обслуживания клиентов

Уважаемый клиент Haas!

Для нас, корпорации Haas Automation и дистрибьютора Haas (дилерского центра

компании Haas), у которого вы приобрели свое оборудование, очень важно, чтобы

ваши запросы были полностью удовлетворены. Как правило, все вопросы, которые

могут возникнуть у вас относительно покупки оборудования или его работы, быстро

решаются местным дилерским центром компании Haas.

Однако, если у вас все еще остаются нерешенные проблемы или вопросы, и вы

обсудили эти проблемы с членом руководства дилерского центра компании Haas,

генеральным директором дилерского центра компании Haas или непосредственно с

владельцем дилерского центра компании Haas, просим вас сделать следующее:

Свяжитесь со специалистом по защите прав клиентов корпорации Haas Automation

по телефону 805-988-6980. Для скорейшего решения вопросов будьте готовы

предоставить следующую информацию:

•

Ваше имя, название организации, адрес и номер телефона

•

Модель и серийный номер станка

•

Название дилерского центра компании Haas и имя последнего контактного

лица в дилерском центре компании Haas

•

Суть ваших вопросов

Вы можете написать Haas Automation по следующему адресу:

Haas Automation, Inc. U.S.A.

2800 Sturgis Road

Oxnard CA 93030

Att: (кому) Менеджер по работе с клиентами

электронная почта: customerservice@HaasCNC.com

После того, как вы свяжетесь с центром по работе с клиентами компании Haas

Automation, мы предпримем максимум усилий, работая непосредственно с вами и

вашим дилерским центром компании Haas для скорейшего решения проблем. В Haas

Automation мы уверены, что налаженные взаимоотношения цепочки

клиент-дистрибьютор-изготовитель помогают добиться успеха всем участникам.

Международный:

Haas Automation, Europe

Mercuriusstraat 28, B-1930

Zaventem, Belgium

электронная почта: customerservice@HaasCNC.com

Haas Automation, Asia

No. 96 Yi Wei Road 67,

Waigaoqiao FTZ

Shanghai 200131 P.R.C.

viii

Декларация о соответствии

Изделие: Фрезерный станок (вертикальный и горизонтальный)*

*Включая все опции, установленные на заводе-изготовителе или установленные на

месте эксплуатации дилерским центром фирмы Haas (HFO)

Изготовитель:

Haas Automation, Inc.

2800 Sturgis Road, Oxnard, CA 93030

805-278-1800

Мы заявляем с исключительной ответственностью, что вышеуказанные изделия, к

которым относится настоящая декларация, соответствуют требованиям,

изложенным в директивах ЕС для обрабатывающих центров:

•

Директива «Станки», 2006/42/EC

•

Директива «Электромагнитная совместимость», 2014/30/EU

•

Дополнительные стандарты:

EN 60204-1:2006/A1:2009

–

EN 12417:2001+A2:2009

–

EN 614-1:2006+A1:2009

–

EN 894-1:1997+A1:2008

–

EN ISO 13849-1:2015

RoHS2: СООТВЕТСТВУЕТ (2011/65/EU) освобождением согласно документации

изготовителя.

Освобождается согласно:

Крупномасштабное стационарное промышленное оборудование.

Свинец как легирующая добавка в стали, алюминии и меди.

Кадмий и его соединения в электрических контактах.

Лицо, уполномоченное вести техническую документацию:

Jens Thing

Адрес:

Haas Automation Europe

Mercuriusstraat 28

B-1930 Zaventem

Бельгия

США: Haas Automation удостоверяет, что настоящее оборудование соответствует

требованиям OSHA и ANSI в части конструкции и стандартов изготовления,

перечисленных ниже. Работа настоящего оборудования будет соответствовать

нижеперечисленным стандартам, только если владелец и пользователь будут

выполнять требования к эксплуатации, обслуживанию и обучению персонала этих

стандартов.

•

OSHA 1910.212 - Общие требования для всего оборудования

•

ANSI B11.5-1983 (R1994) сверлильные, фрезерные и расточные станки

•

ANSI B11.19-2010 Критерии эффективности для устройств защиты

•

ANSI B11.23-2002 Нормы техники безопасности для обрабатывающих

центров и автоматических фрезерных, сверлильных и расточных станков с

числовым программным управлением

•

ANSI B11.TR3-2000 Оценка риска и снижение риска - Рекомендации для

предварительной оценки, определения степени и снижения рисков,

связанных со станками

КАНАДА: Как изготовитель комплектного оборудования, мы заявляем, что

перечисленные изделия соответствуют нормативам, изложенным в части

«Предпусковой контроль соответствия требованиям по охране здоровья и

безопасности оборудования», раздел 7, норматив 851, закона об охране здоровья и

безопасности для промышленных учреждений, в части ограждений станка и

стандартов.

xii

Руководство оператора по использованию и

другие онлайн-ресурсы

В данном руководстве описываются инструкции по эксплуатации и

программированию фрезерных станков Haas.

Английская версия данного руководства предоставляется всем клиентам с пометкой

"Инструкции на языке оригинала".

Для многих других стран имеется перевод данного руководства с пометкой

"Перевод оригиналов инструкций".

В данном руководстве содержится неподписанная версия требуемой ЕС

"Декларации о соответствии". Европейским клиентам предоставляется

подписанная версия Декларации о соответствии на английском с именем модели и

серийным номером.

Помимо этого руководства имеется огромное количество дополнительной

информации в Интернете на странице: www.haascnc.com под разделом

«Обслуживание».

Это руководство и его переводы доступны в сети Интернет для станков возрастом не

старше примерно 15 лет.

Системы управления ЧПУ вашего станка также содержит это руководство на многих

языках. Его можно найти, нажав на кнопку [СПРАВКА].

Многие модели станков поставляются с руководством, которое также доступно в

Интернете.

По всем опциям станка также можно найти информацию в сети Интернет.

Информация по сервисному и техническому обслуживанию также доступна в сети

Интернет.

Это онлайн "Руководство по установке" содержит информацию и контрольный

лист для соответствия требованиям к электрическим системам и воздуху, данные по

опциональному влагоотделителю, транспортным габаритам, весу, основанию и

размещению и др.

Инструкции по использованию и обслуживанию подходящей СОЖ приведены в

руководстве оператора и в сети Интернет.

Схемы пневматической системы и подачи воздуха расположены на внутренней

стороне двери панели смазки и двери системы управления ЧПУ.

Типы смазочных материалов, масел и гидравлической жидкости приведены в

табличке на панели смазки станка.

Как пользоваться настоящим руководством

Чтобы получить максимальную пользу от своего нового станка Haas, внимательно

ознакомьтесь с настоящим руководством и постоянно пользуйтесь им как

справочником. Содержание настоящего руководства также имеется в системе

управления вашего станка в функции «Справка».

important: Прежде чем приступать к эксплуатации станка прочтите и уясните главу

«Безопасность» в руководстве оператора.

Оформление предупреждений

Везде в настоящем руководстве важная информация выделена из общего текста с

помощью значка и соответствующего предупредительного слова: «Опасность»,

«Предупреждение»,

«Предостережение» или

«Примечание». Значок и

предупредительное слово указывают серьезность состояния или ситуации.

Обязательно ознакомьтесь с этой информацией и строго соблюдайте указания,

которые в ней содержатся.

Описание

Пример

Опасность значит, что имеется состояние или

ситуация, которая вызовет гибель людей или

тяжелую травму, если нарушить указания,

danger: Становиться запрещено.

изложенные в руководстве.

Возможность поражения электротоком,

травмы или повреждения станка.

Запрещается наступать или стоять на

этой части оборудования.

Предупреждение значит, что имеется состояние

или ситуация, которая вызовет травму средней

степени тяжести если нарушить указания,

warning: Категорически запрещается

изложенные в руководстве.

располагать руки между устройством

смены инструмента и головкой шпинделя.

xvi

Описание

Пример

Предостережение значит, что возможно

причинение легкой травмы или повреждение

станка, если нарушить указания, изложенные в

caution: Прежде чем приступать к

руководстве. Кроме того, при невыполнении

выполнению задач по техническому

указаний, содержащихся в тексте

обслуживанию, выключите станок.

предостережения, вероятно также придется

повторно начать выполнение процедуры.

Примечание означает, что текст содержит

дополнительную информацию, пояснения или

полезные советы.

примечание: Если станок оснащен

дополнительным столом в увеличенным

зазором по оси Z, выполняйте эти

рекомендации:

Оформление текста в настоящем руководстве

Описание

Пример текста

Блок текста программы содержит примеры

G00 G90 G54 X0. Y0.;

программ.

A Обозначение кнопки управления содержит

Нажмите [CYCLE START] (запуск цикла).

имя клавиши или кнопки управления, необходимо

нажать.

Путь к файлу означает последовательность

Сервис > Документы и программное обеспечение

каталогов файловой системы.

>...

Название режима означает режим работы станка.

РВД

Элемент экрана означает объект на экране

Выберите вкладку СИСТЕМА.

станка, с которым взаимодействует пользователь.

Выходные данные системы означает текст,

КОНЕЦ ПРОГРАММЫ

который система управления станка отображает в

ответ на действия пользователя.

Данные пользователя означает текст, который

G04 P1.;

пользователю необходимо ввести в систему

управления станка.

Переменная n указывает диапазон

Dnn представляет диапазон с D00 по D99.

неотрицательных целых чисел от 0 до 9.

xvii

Парк спутников

Chapter 1: Парк спутников

1.1

Парк спутников — введение

Система парка спутников позволяет подготовить шесть спутников (EC-400) или

восемь спутников (UMC-100PP), а затем автоматически загружать их по одному на

фрезерных станок для механической обработки.

После вызова спутников для обработки, консоль спутника позиционирует каждый

спутник в положении готовности на фрезерном станке. После этого фрезерный

станок устанавливает спутник в обрабатываемую зону при следующей смене

спутника.

Программное обеспечение Haas для планирования подачи спутников подает

спутники после их вызова. Это означает, что приоритетные детали могут быть

назначены более часто.

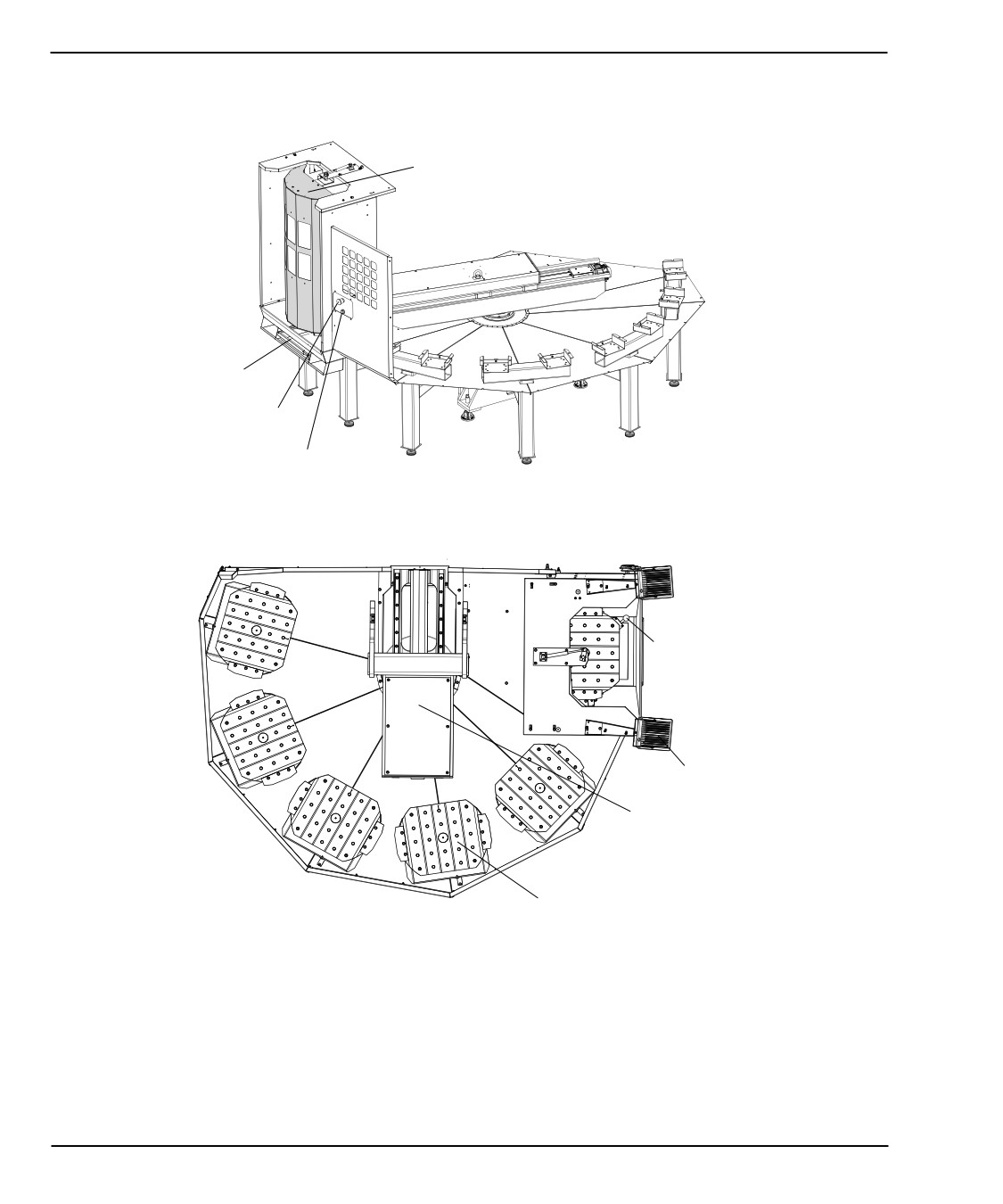

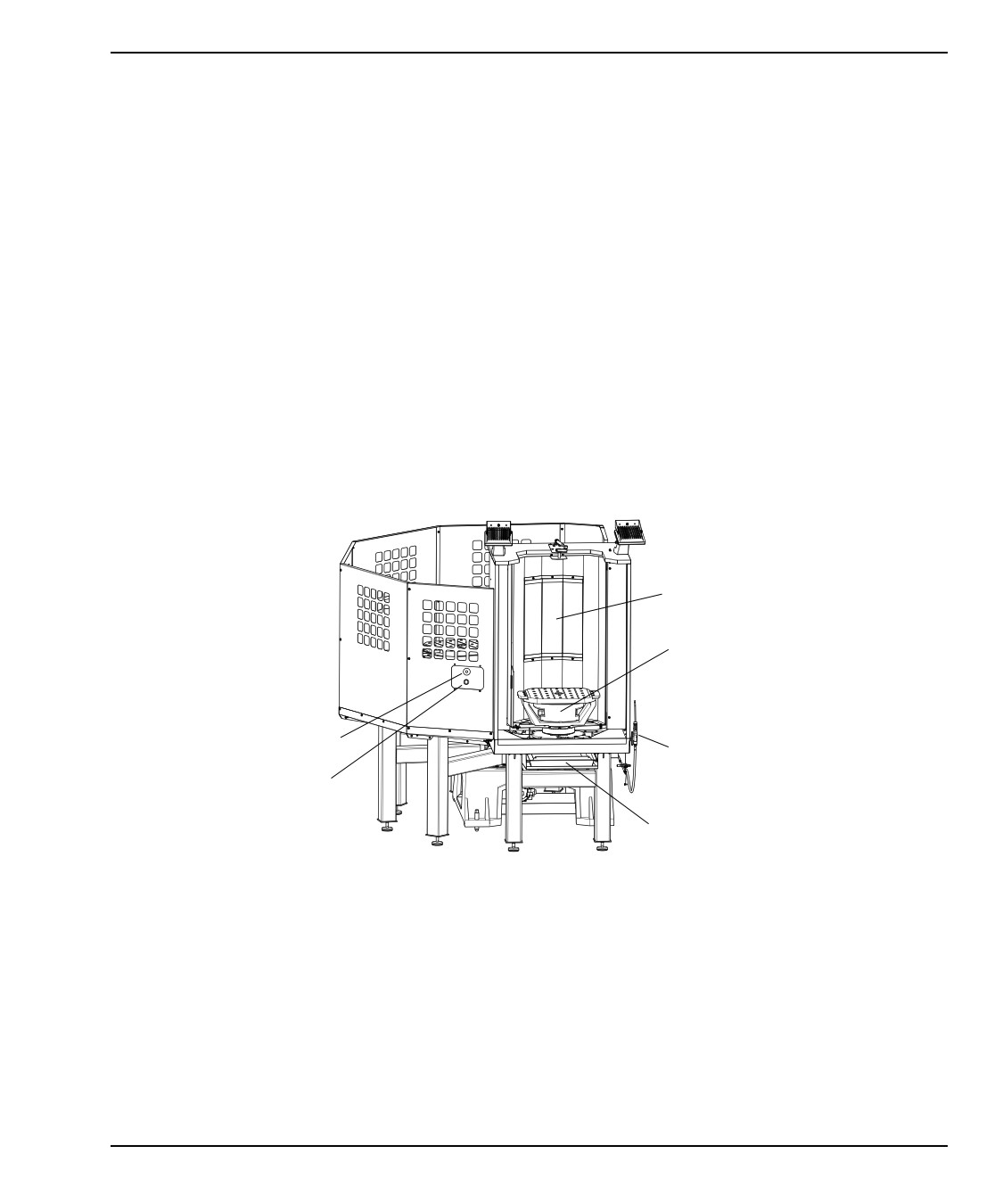

F1.1:

Парк спутников EC-400 — вид сбоку

Load Station Door

Load Station

Emergency Stop

Air Blow Gun

Pallet Ready

Drip Tray

Side View

Эксплуатация парка спутников

Chapter 3: Эксплуатация парка

спутников

3.1

Парк спутников — эксплуатация

Система управления ЧПУ отслеживает спутники по мере их перемещения с полки в

положение готовности к месту обработки, а затем обратно. Маршрутная карта

спутника (PST) находится в пределах current commands страниц.

Для доступа нажмите кнопку [CURRENT COMMANDS] и используйте стрелки

курсора для перехода к Devices, затем Pallet Schedule Table.

На экране PST содержится информация, которая поможет оператору

загружать/разгружать спутники, а также позволяет оператору задавать программы

обработки детали и последовательности обработки спутников.

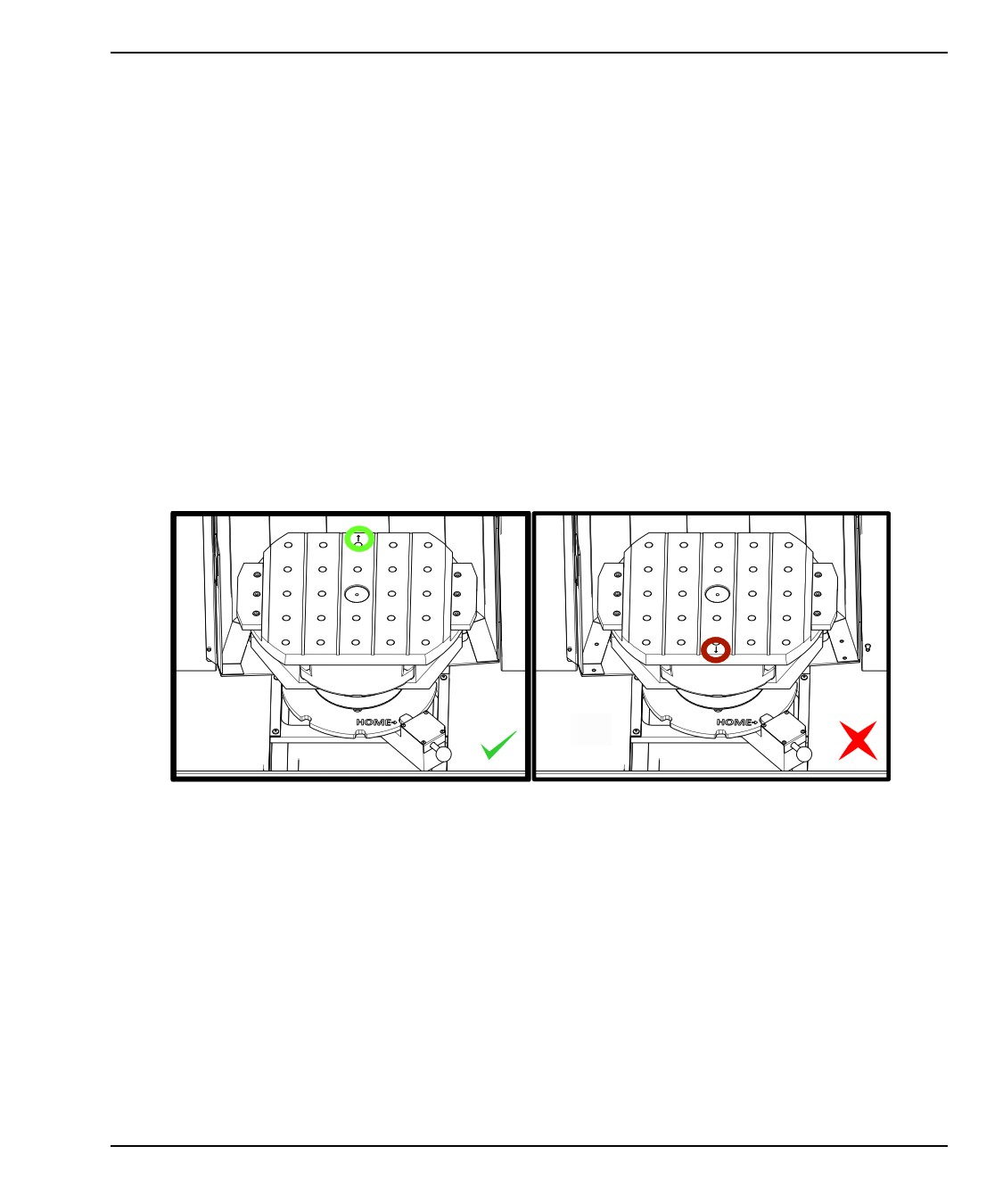

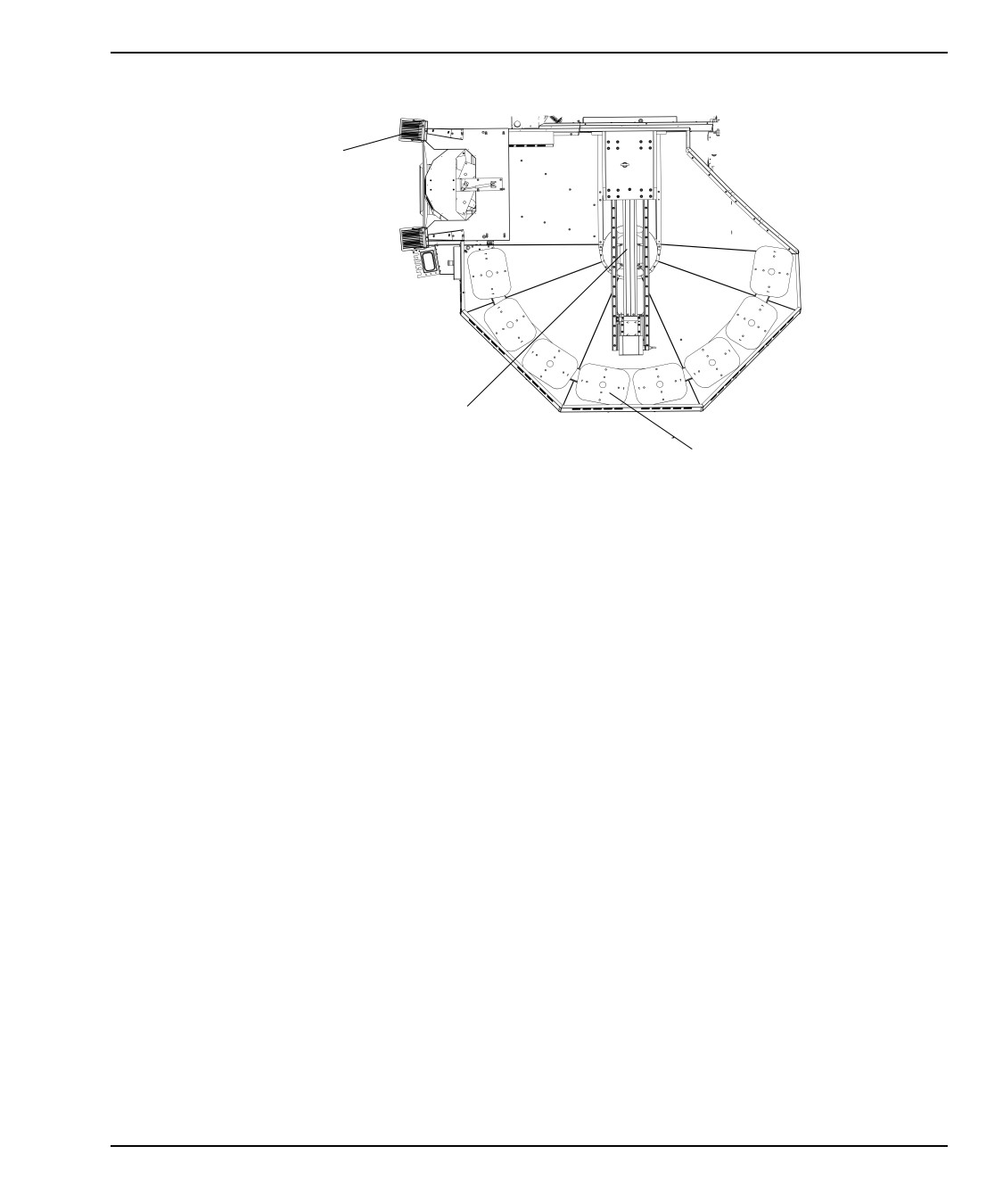

F3.1:

Парк спутников — исходное положение станции загрузки

Спутники загружаются в парк спутников на станции загрузки А в обратном

положении, как при погрузке на стандартом станке с устройством автоматической

смены спутников. В парке спутников стрелка позиционирования на спутнике должна

находиться вдали от оператора, как показано на рисунке. После загрузки спутника в

cтанции загрузки нажмите [F3] в PST, чтобы убрать спутник cтанции загрузки.

Парк спутников — эксплуатация

Смена спутников в парке спутников осуществляется с использованием PST.

Выделите полку спутника и нажмите [ALTER] для загрузки спутника и связанной

программы. Выполните обработку все запланированных спутников, нажав [INSERT].

Программа должна иметь M199 в конце, чтобы загрузить следующий график

обработки спутников и связанную программу в режиме планировщика обработки

спутников. При работе в режиме MEMORY M199 действует как M30. Порядок загрузки

спутников определяется в столбце «Порядок загрузки» в PST. Если вы не хотите

использовать режим планировщика спутников для обработки спутников, вы все

равно можете использовать команду M50 Px для загрузки конкретного спутника

внутри вашей программы.

Чтобы запустить станок для обработки всех запланированных спутников в режиме

планировщика обработки спутников, вызовите первый спутник в станок. Нажмите

INSERT на странице PST. В результате, M199 в конце программы будет

функционировать как M50 + M99. В конце программы будет получен следующий

запланированный спутник и она продолжит работать до завершения обработки всех

деталей на всех запланированных спутниках.

В парке спутников есть подпанель рядом со станцией загрузки, с кнопкой аварийной

остановки для обеспечения безопасности и кнопкой Part Ready. Кнопка Part Ready

используется для подачи сигнала подъемнику о том, что спутник в станции загрузки

подготовлен и готов к входу в парк спутников. Дверца станции загрузки должна быть

закрыта для обеспечения безопасности, чтобы подъемник имел доступ к спутнику

станции загрузки.

3.1.1

Маршрутная карта спутника

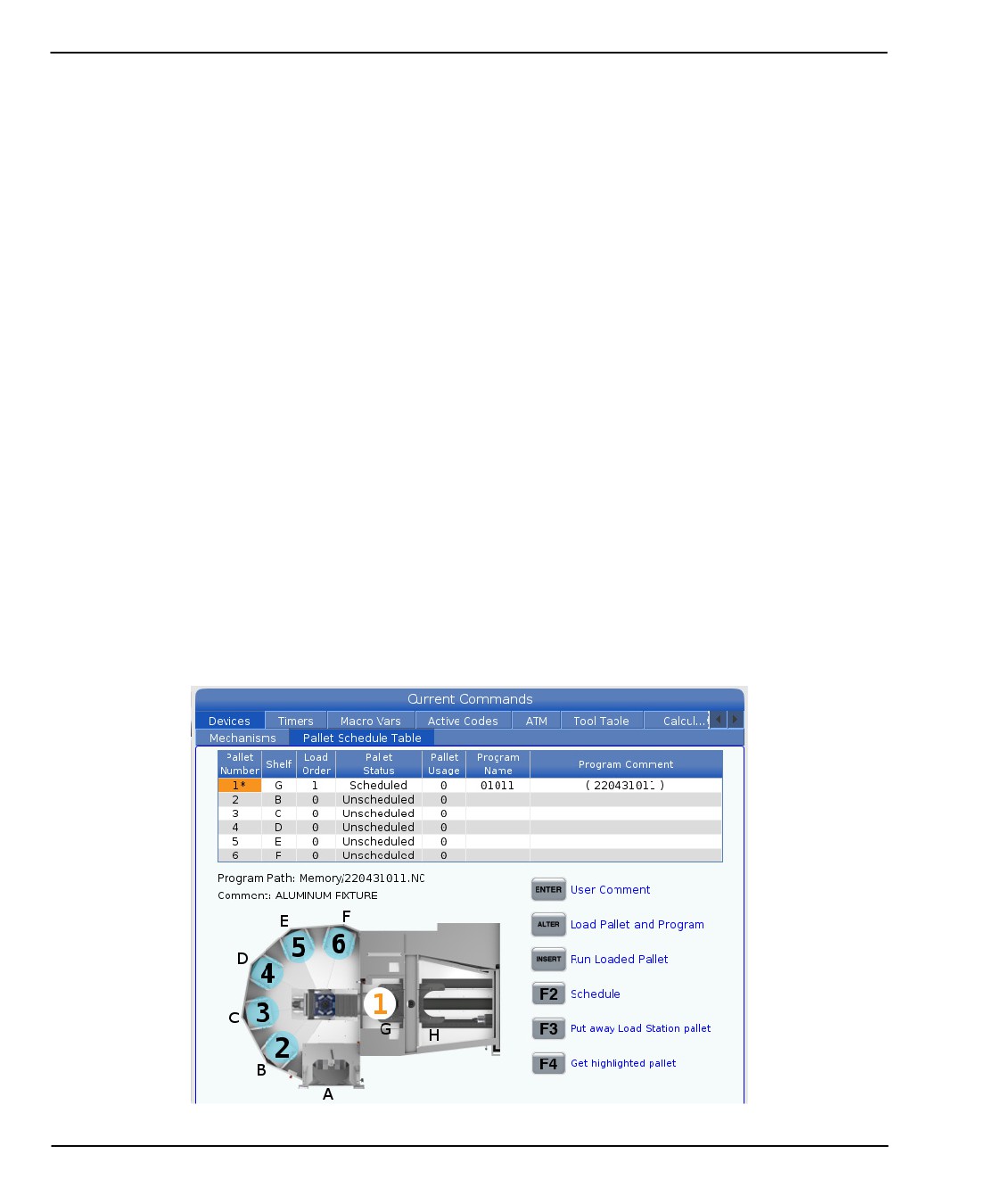

F3.2:

Маршрутная карта спутника — Дисплей

Эксплуатация парка спутников

Маршрутная карта спутника включает ряд функций, которые помогут пользователям

в работе.

Порядок загрузки и состояние спутника: Эти две функции работают вместе, чтобы

показать, какой спутник в настоящее время находится в зоне обработки. Введите

номер для порядка загрузки и нажмите [ENTER] в поле «Состояние спутника», чтобы

выбрать состояние спутника. Варианты: 0: Unscheduled, 1: Scheduled, 2: Missing и 3:

Completed.

Комментарий: Чтобы добавить комментарий пользователя к спутнику, выделите

поле с номером спутника и нажмите

[ENTER]. Появится окно, введите ваш

комментарий и нажмите [ENTER].

Использование спутника: Эта функция позволяет указать количество загруженных

спутников в зоне обработки. Нажмите кнопку [ORIGIN], чтобы удалить значение.

Номер программы: Эта информация показывает, какой номер программы был

присвоен спутнику. Чтобы выбрать программу, выделите поле

«Название

программы», затем нажмите [ENTER] и перейти к программе.

Комментарий в программе: В этой области отображаются комментарии,

записанные в программе обработки детали. Эту область можно изменить только

путем редактирования комментариев в программе.

Командные подсказки:

[ENTER] Функция изменяется в зависимости от расположения маркера.

Используется для ввода user comment, set a value в поле и to view options для поля.

[ALTER] Load Pallet and Program — приводит к загрузке выбранного спутника на

станок и вызовет назначенную программу в память.

[INSERT] Run loaded program.

— запускает станок, работающий в режиме

планировщика загрузки спутников. Станок будет продолжать обрабатывать все

запланированные спутники по PST до их завершения. Дополнительную информацию

о режиме планировщика обработки спутников см. в M199 Спутник / Загрузка детали

или конец программыв разделе M-кодов.

[F2]Schedule Load Station pallet — установит состояние спутника станции загрузки в

запланированное.

[F3] Put away Load Station pallet. — приведет к возврату спутника станции загрузки в

парк спутников.

[F4] Get highlighted pallet — приведет выбранный спутник в станцию загрузки.

3.1.2

M-коды парка спутников

Ниже приведены M-коды, используемые парком спутников.

Парк спутников — эксплуатация

M46 Qn Pмм переход на строку

Переход к строке mm в текущей программе, если спутник n загружен, иначе - переход

к следующему блоку.

M48 Убедитесь, что текущая программа подходит для

загруженного спутника

Проверяет маршрутную карту спутника, в которой текущая программа назначена на

загруженный спутник. Если текущая программа отсутствует в списке или загружен

спутник не соответствует программе, генерируется сигнал об ошибке. M48 может

быть в программе, указанной в PST, но никогда не в подпрограмме программы PST.

Если M48 неправильно вложен, появится сигнал об ошибке.

M50 Последовательность смены спутников

*P - Номер спутника.

*необязательный

Этот код M используется для вызова последовательности смены спутников. M50 с

командой P вызовет конкретный спутник. M50 P3 изменит на спутник 3, обычно

используемый на станках с парками спутников. См. раздел

«Устройство

автоматической смены спутников» руководства.

M199 Спутник / Загрузка детали или конец программы

M199 занимает место, M30 или M99 в конце программы. При работе в режиме памяти

или MDI нажмите Cycle

Start для запуска программы, M199 будет

функционировать так же, как M30. Она остановится и снова вернет программу к

началу. Во время работы в режиме смены спутников нажмите INSERT в маршрутной

карте спутника для запуска программы, M199 ведет функционирует так же, как M50 +

M99. В результате программа завершится, будет получен следующий

запланированный спутник и соответствующая программа, затем она продолжит

работать до завершения обработки всех деталей на всех запланированных

спутниках.

3.1.3

Восст парка спутников/устройства автоматической

смены спутников

Если циклы парка спутников или устройства автоматической смены спутников

прерываются, необходимо ввести режим

[RECOVER] для корректировки или

завершения цикла.

Нажмите кнопку [RECOVER] и нажмите 2 для устройства автоматической смены

спутников. На странице восстановления отобразится значение входных и выходных

значений.

Эксплуатация парка спутников

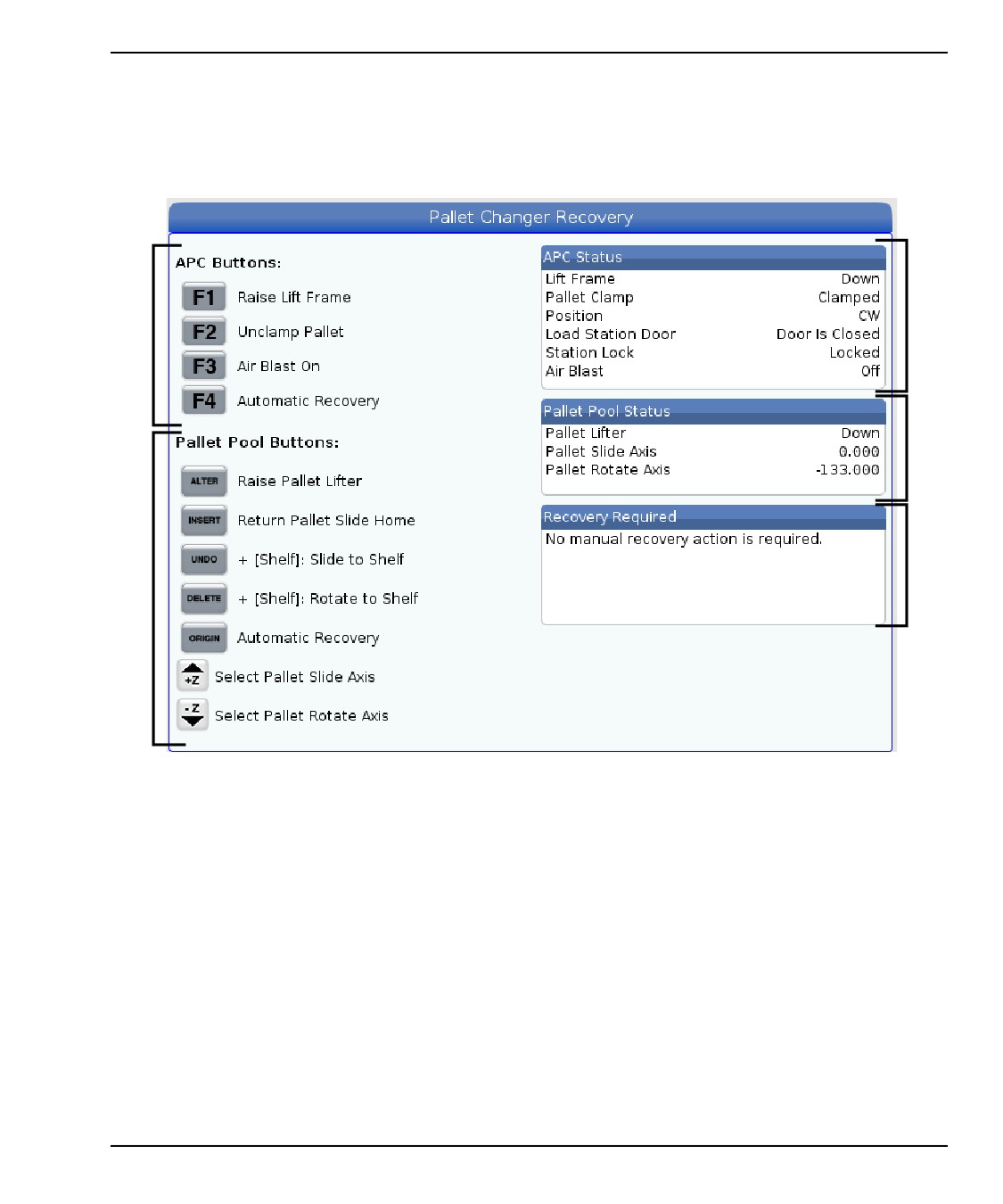

F3.3:

Дисплей восстановления устройства автоматической смены спутников: Функции

устройства автоматической смены спутников [1], Функции парка спутников [2],

Статус устройства автоматической смены спутников [3], Статус парка спутников [4],

Окно сообщений [5].

Командные подсказки:

[F1] устройство автоматической смены спутников вверх. Это приведет к подъему

H-образной рамы устройства автоматической смены спутников, если спутник не

зажат.

[F2] разжать. Это приведет к разжиму спутника в станке от приемника.

[F3] Продувка. Это приведет к активации продувки сжатым воздухом под спутником,

чтобы удалить стружку или мусор.

[F4] Попытка автоматического восстановления. Это приведет к автоматическому

исправлению или выполнению операции устройства автоматической смены

спутников или парка спутников.

Парк спутников — эксплуатация

[ALTER] Поднять подъемник спутников Это приведет к подъему подъемника парка

спутников.

[INSERT] Верн. полз. сптнка в ИП Это приведет к возврату подъемника в исходное

положение.

[UNDO] Смещение парка спутников к полке. Это приведет к перемещению

подъемника парка спутников в выбранное место полки. Пример: Нажмите [A], затем

[UNDO], чтобы переместить подъемник в положение A на полке.

[DELETE] Вращение парка спутников к полке. Это приведет к повороту подъемника

парка спутников в выбранное место полки. Пример: Нажмите [A], затем [DELETE],

чтобы повернуть подъемник в положение A на полке.

[ORIGIN] Попытка автоматического восстановления. Это попытка автоматически

скорректировать или завершить операцию парка спутников.

[+Z] Выбрать ось полз. спутн. При этом будет выбрана ось PS в режиме толчковой

подачи.

[-Z] Выберите ось вращения спутника. При этом будет выбрана ось PR в режиме

толчковой подачи.

[Q] Выход в маршрутную карту спутников. Это приведет к выведению из режима

восстановления и выведет вас на экран маршрутной карты спутников.

3.1.4

382 — Отключить УАСС

Эта настройка включает/отключает устройство автоматической смены спутников на

станке. Станок должен быть в [E-STOP] прежде чем изменить эту настройку, после

изменения необходимо выключить и включить питание, прежде чем настройка

вступила в силу.

Если станок оснащен устройством автоматической смены спутников и PP (EC400 с

парком спутников), параметры настройки следующие:

•

None — Ничего не выключено.

•

Pallet Pool: — Отключает только парк спутников.

•

All

— Отключает парк спутников и устройство автоматической смены

спутников.

Если станок оснащен только устройством автоматической смены спутников (EC400

без парка спутников), параметры настройки следующие:

•

None — Ничего не выключено.

•

All — Отключает устройство автоматической смены спутников.

Если станок оснащен только парком спутников (EC1000 с парком спутников),

параметры настройки следующие:

•

None — Ничего не выключено.

Техническое обслуживание парка спутников

Chapter 4: Техническое

обслуживание парка

спутников

4.1

Парк спутников — График технического

обслуживания

Обеспечьте максимальную производительность парка спутников без каких-либо

незапланированных простоев. Программа технического обслуживания позволяет

вам управлять своим графиком и предотвращать внезапные простои. На этой

странице показаны рекомендуемые интервалы технического обслуживания.

Пункт технического обслуживания

Интервал

Смажьте линейные направляющие оси и шариковый винт.

Раз в полгода

Проверьте исправность двери.

Раз в полгода

Замените масло на гидросиловой установки (ГСУ).

Три года
