РВА/TEL ВАКУУМНЫЙ РЕКЛОУЗЕР. Руководство по эксплуатации
ВАКУУМНЫЙ РЕКЛОУЗЕР
РВА/TEL
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Реклоузер вакуумный
серии РВА/TEL
1
РВА10 Ал 5
СОДЕРЖАНИЕ
1. ВВЕДЕНИЕ
3
1.1. Общие сведения
3
1.2. Требования к уровню подготовки обслуживающего персонала
3
1.3. Принятые сокращения
3
1.4. Термины и определения
3
2. ОПИСАНИЕ И РАБОТА
3
2.1. Состав изделия
3
2.2. Конструкция и принцип действия
5
2.2.1. Технические характеристики
5
2.2.2. Система измерения
5
2.2.3. Система питания
6
2.2.4. Интерфейсы передачи данных
6
2.2.5. Релейная защита и автоматика
7
2.2.6. Журналы и счетчики
8
2.3. Коммутационный модуль OSM15_Al_1
8

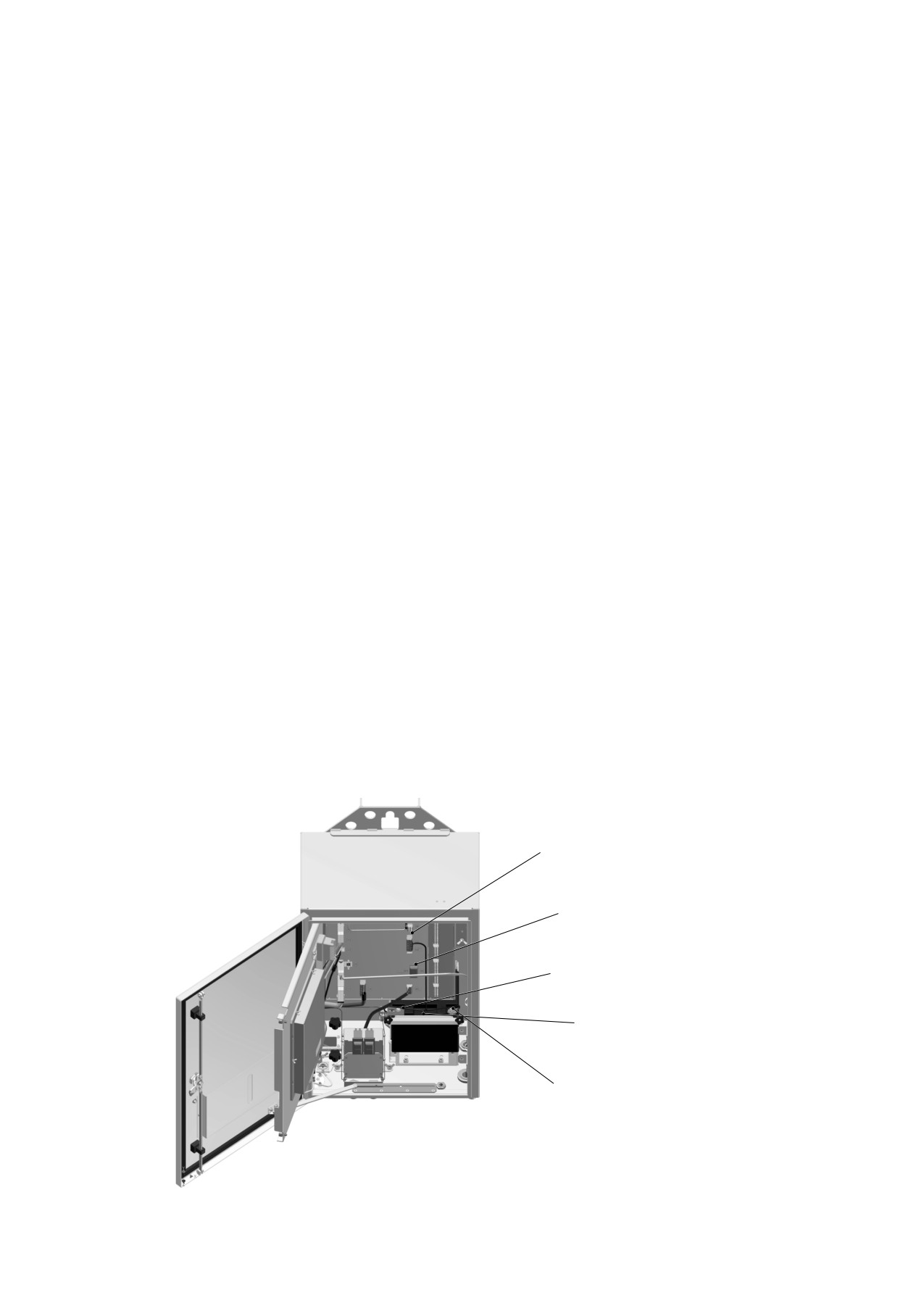

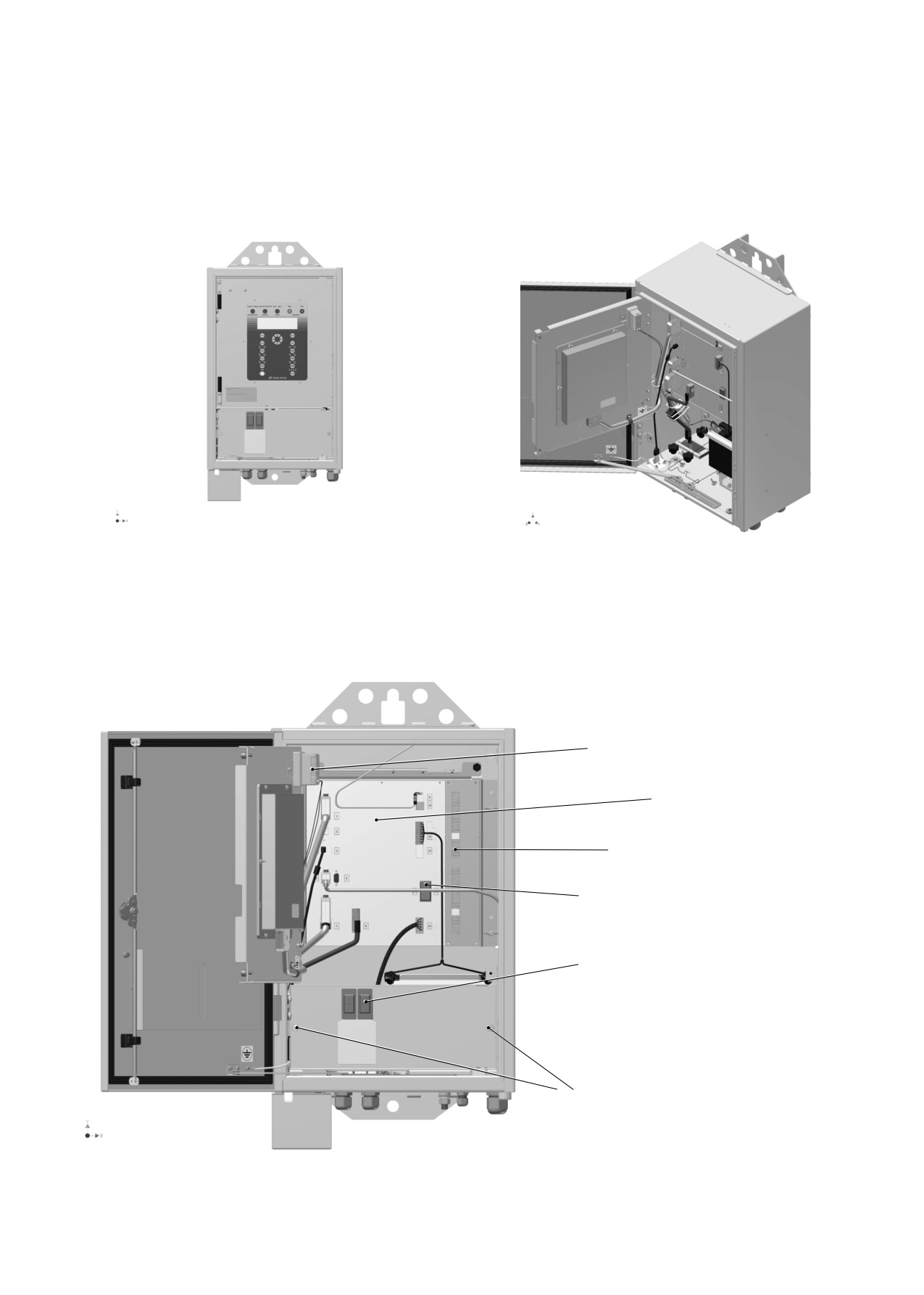

2.4. Шкаф управления RC_5_1 (RU)
9
2.5. Соединительное устройство
12

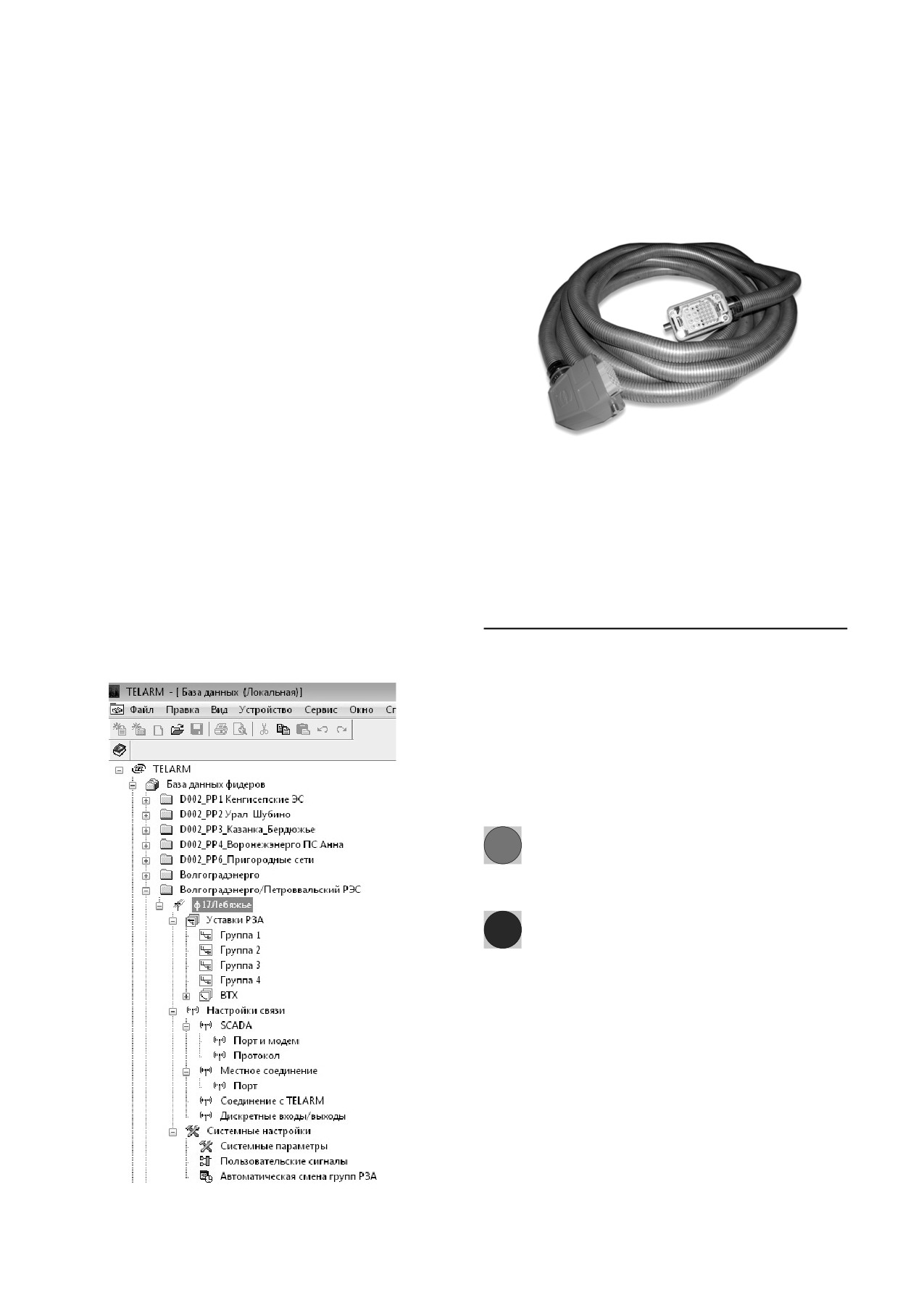

2.6. TELARM Basic
12
3. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
12
3.1. Оперативные переключения
12
3.1.1. Отключение /включение с панели управления
12
3.1.2. Отключение /включение с TELARM Basic
12
3.1.3. Переключение местного /дистанционного управления
13
3.1.4. Ввод /вывод РЗА
13
3.1.5. Включение /отключение питания устройства связи
13

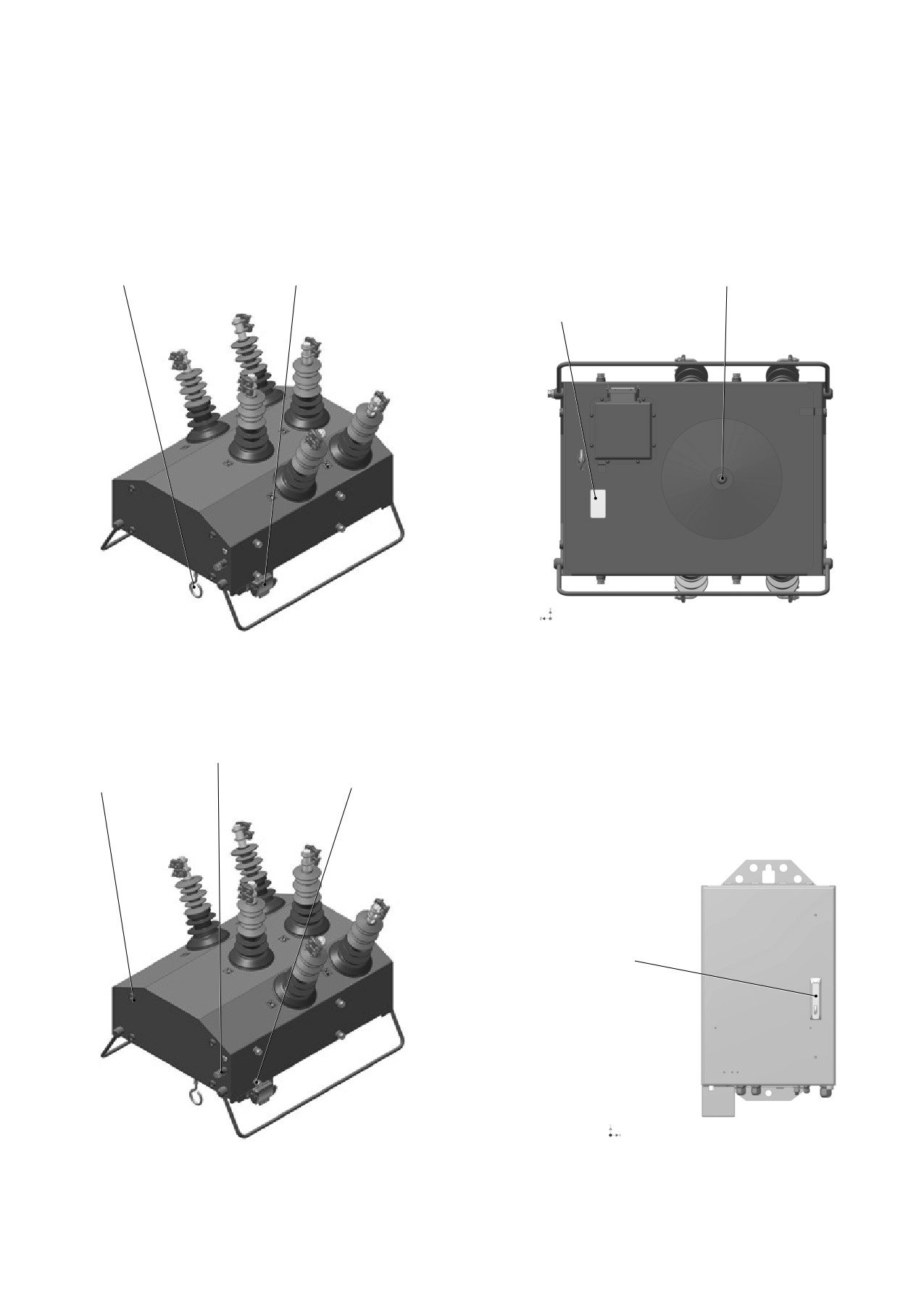

3.1.6. Ручное отключение, механическая блокировка
13
3.1.7. Включение, отключение оперативного питания
14
3.1.8. Подключение к РВА10 в режиме местного соединения по USB
14
3.1.9. Подключение к РВА10 в режиме местного управления по беспроводному каналу
14
3.1.10. Загрузка уставок из TELARM Basic в реклоузер
15
3.2. Изменение настроек
16

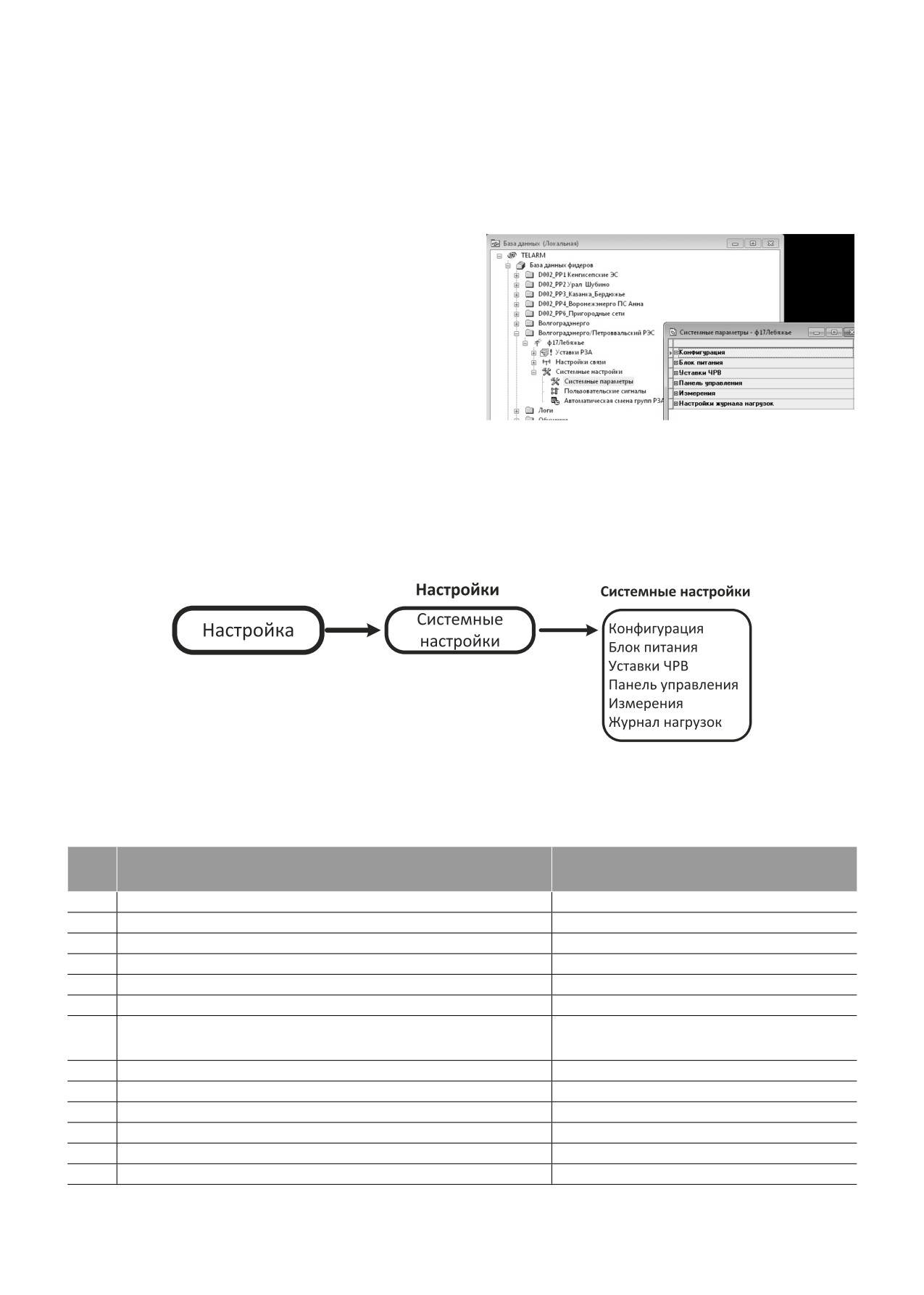

3.2.1. Изменение системных настроек
16
3.2.1.1. Изменение системных настроек из TELARM
16
3.2.1.2. Изменение системных настроек с панели управления
16
3.2.1.3. Перечень системных настроек
16

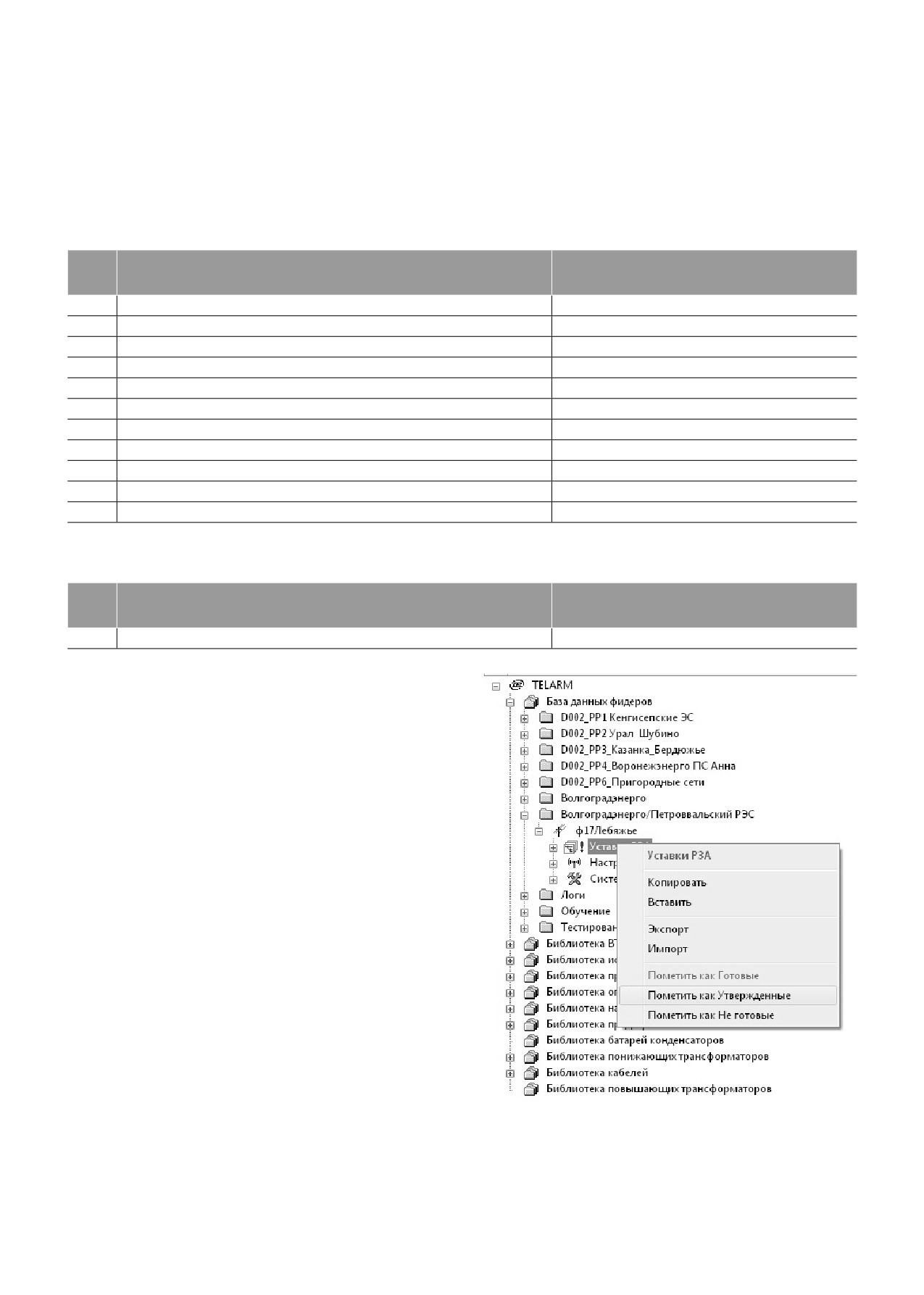

3.2.2. Изменение настроек защит и автоматики
18
3.2.2.1. Общие сведения
18
3.2.2.2. Изменение настроек защит и автоматики из TELARM
18
3.2.2.3. Изменение настроек защит и автоматики с панели управления
18
3.2.2.4. Перечень настроек защит и автоматики
19
2
Руководство по эксплуатации
3.2.3. Изменение настроек связи
24
3.2.3.1. Изменение связи из TELARM
24
3.2.3.2. Изменение связи с панели управления
24
3.2.3.3. Перечень настроек связи
24
3.3. Возможные неисправности и способы их решения
29
3.3.1. Поиск неисправностей
29
3.3.2. Перечень возможных неисправностей главных цепей
29
3.3.3. Перечень возможных неисправностей вторичных цепей
31
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
32
4.1. Сервисные операции с главными цепями
32
4.1.1. Общие требования
32
4.1.2. Испытание изоляции переменным одноминутным напряжением
32
4.1.3. Измерение переходного сопротивления
32
4.2. Сервисные операции с вторичными цепями
32
4.2.1. Замена аккумуляторной батареи
32
4.3. Проверки
33
4.3.1. Общая информация
33
4.3.2. Контроль остаточного ресурса
33

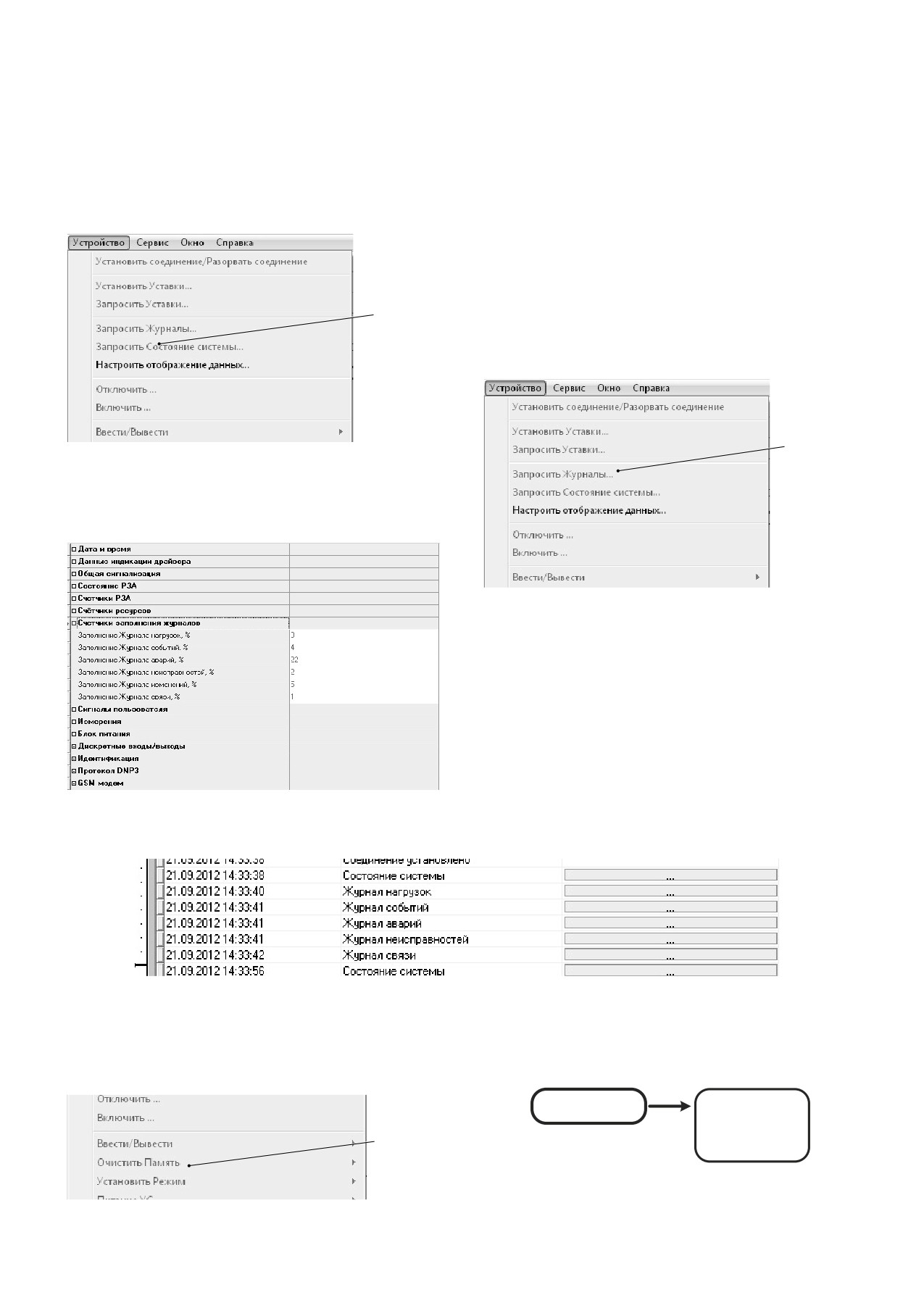

4.3.3. Контроль заполнения журналов
33
4.4. Монтаж, наладка
35
5. ТЕКУЩИЙ РЕМОНТ
35
5.1. Общая информация
35
5.2. Замена оборудования при выходе из строя
35
5.2.1. Общая информация
35
5.2.2. Замена коммутационного модуля
35
5.2.3. Замена шкафа управления
36
5.2.4. Замена ТСН
36
5.2.5. Замена ОПН
36
5.2.6. Замена оборудования связи
37
6. ХРАНЕНИЕ И ТРАНСПОРТИРОВКА
37
6.1. Транспортировка
37
6.2. Хранение
37
7. УТИЛИЗАЦИЯ
37
3
РВА10 Ал 5
1. ВВЕДЕНИЕ
1.1. Общие сведения
Руководство по эксплуатации предназначено для изуче-
ния и использования оперативным и оперативно-ремонт-
Настоящее руководство по эксплуатации разработано
ным персоналом.
для РВА10_Ал_5.
Кроме Руководства по эксплуатации для РВА10_Ал_5
разработан комплект документов
Таблица 1.1 Перечень документации
№
Наименование
Целевая аудитория документа
1
Техническая информация
Персонал проектных организаций и технические специалисты сетевых
компаний
2
Инструкция по монтажу и пуско-наладке
Персонал монтажно-наладочных и ремонтных организаций
1.2. Требования к уровню подготов-
SCADA — Supervisory Control and Data Acquisition (си-
ки обслуживающего персонала
стема диспетчерского управления и сбора данных)
Для работы с РВА10_Ал_5 допускается оперативный
ПУ — панель управления
и оперативно-ремонтный персонал, изучивший данное ру-
УС — устройство связи
ководство по эксплуатации.
СУ — соединительное устройство
1.3. Принятые сокращения
1.4. Термины и определения
ОПН — ограничитель перенапряжений нелинейный
Реклоузер — оборудование, предназначенное для ав-
CM — Control Module (модуль управления)
томатического отключения и повторного включения цепи
МТЗ — максимальная токовая защита
переменного тока по предварительно заданной последо-
вательности циклов отключения и повторного включения
АПВ — автоматическое повторное включение
с последующим возвратом функции АПВ в исходное состо-
ЧАПВ — АПВ после частотной разгрузки
яние, сохранением включенного положения или блокиров-
кой в отключенном положении. Реклоузер включает в себя
МДВВ — модуль дискретных входов /выходов
комплекс элементов управления, необходимых для обнару-
ТСН — трансформатор собственных нужд
жения токов КЗ, управления реклоузером и передачи ин-
формации в системы диспетчерского управления.
КН — контроль напряжения
2. ОПИСАНИЕ И РАБОТА
2.1. Состав изделия
— TELARM Basic.
Реклоузер РВА10_Ал состоит из:
Опционально в комплект поставки могут входить модули
дискретных входов выходов:
— коммутационного модуля OSM15_Al_1;
— IOM /TEL-12 /60-02;
— шкафа управления RecUnit_RC5_1 (RU);
— IOM /TEL-100 /220-02.
— соединительного устройства.
Для организации управления, настройки и работы
с журналами в комплект поставки входит программное
обеспечение:
4
Руководство по эксплуатации

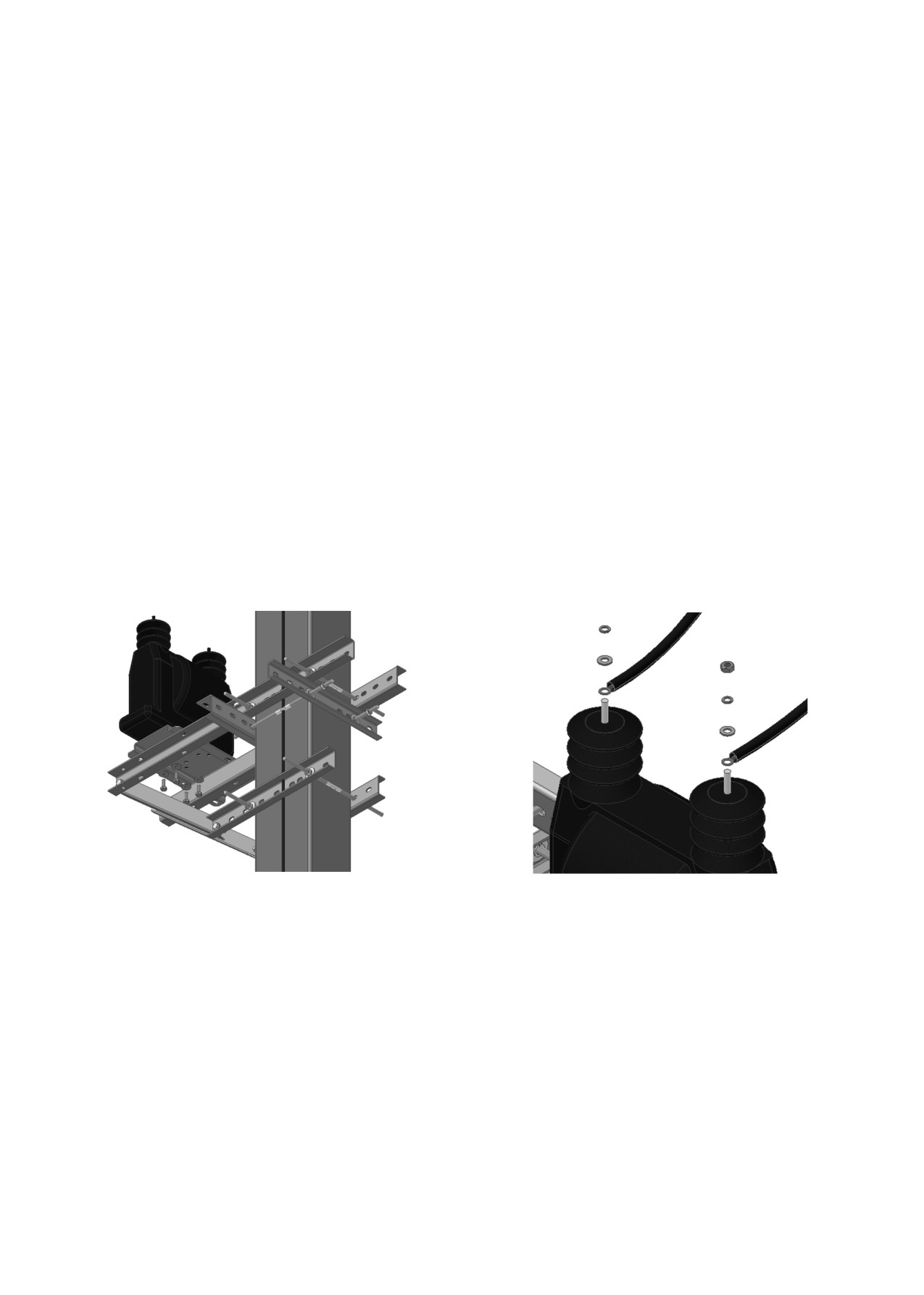

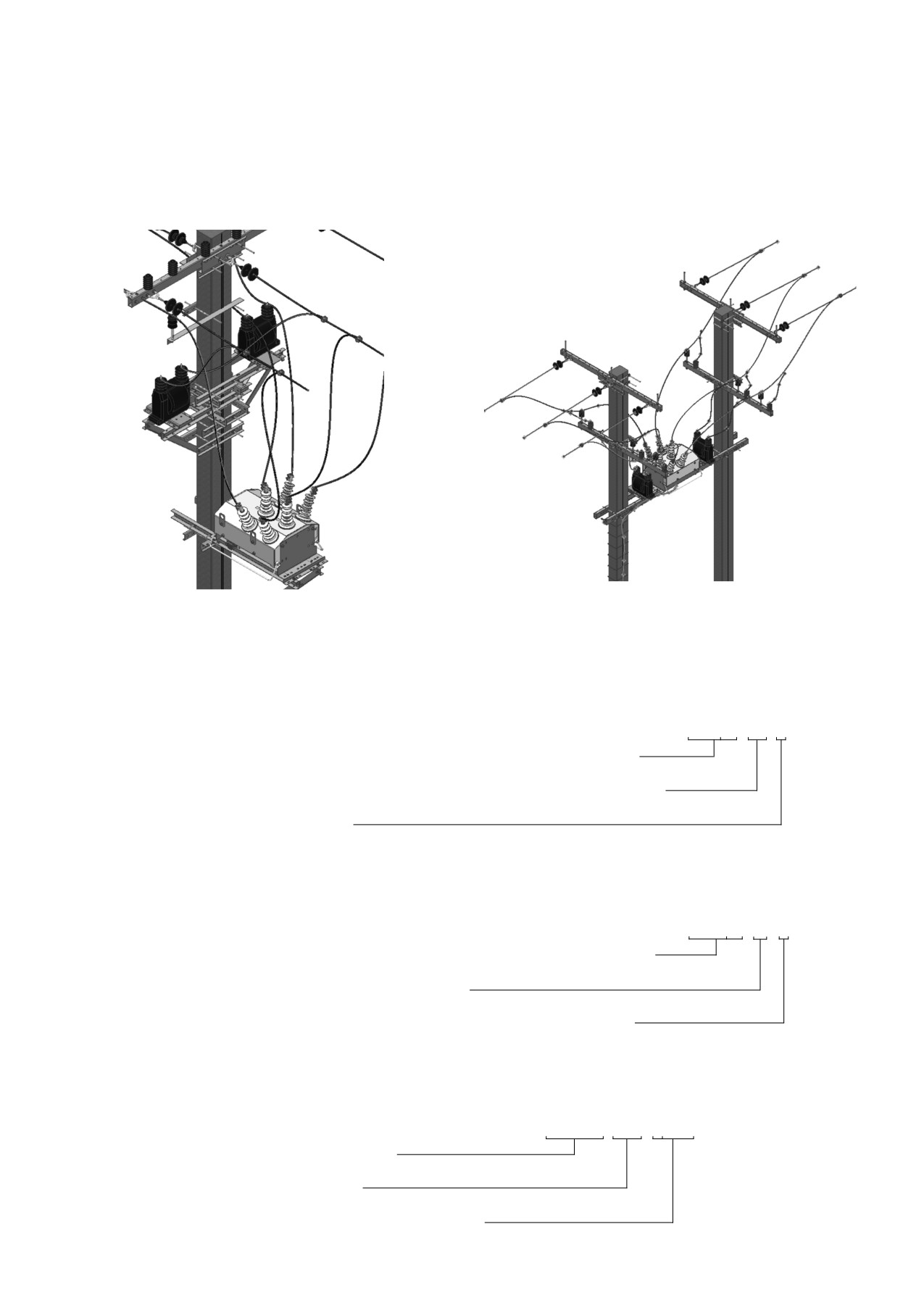

Одноопорная установка
Двухопорная установка
Рис 2.1. Реклоузер РВА10_Ал_5
Структура условного обозначения реклоузера
ˀʦʤ10_ʤ̣_5
Реклоузер вакуумный автоматический на номинальное напряжение 10 кВ
Материал корпуса коммутационного модуля и шкафа управления — алюминий
Тип шкафа управления
Структура условного обозначения коммутационного модуля
OSM15_Al_1
Коммутационный модуль наружной установки на наибольшее рабочее напряжение 15,5 кВ
Материал корпуса коммутационного модуля — алюминий
Исполнение 1. В качестве системы измерения примеряется датчик тока и напряжения
Структура условного обозначения шкафа управления
RecUnit_RC5_1(RU)
Шкаф управления
Исполнение
Русский язык панели управления
5
РВА10 Ал 5
2.2. Конструкция и принцип действия
2.2.1. Технические характеристики
Таблица 2.1 Основные характеристики
Параметр
Значение
Номинальное напряжение, кВ
10
Номинальный ток, А
630
Номинальный ток отключения, кА
12,5
Механический ресурс, ВО
30000
Коммутационный ресурс
— при номинальном токе, операций «ВО»
30000
— при номинальном токе отключения, операций «ВО»
50
Собственное время отключения (от РЗА), мс
50
Полное время отключения (от РЗА), мс
60
Собственное время включения (от РЗА), мс
80
Собственное время отключения (от МДВВ), мс
100
Собственное время включения (от МДВВ), мс
120
Испытательное напряжение грозового импульса, кВ
75
Испытательное одноминутное напряжение промышленной частоты, кВ
42
Цикл АПВ
О-0,3-ВО-10 c-ВО
Максимальное количество циклов В-О в час
не более 100
Степень защиты изделия оболочками, ГОСТ 14254-96
IР65
Переходное сопротивление OSM15_Al_1, мкОм не более
85
Условия эксплуатации
климатическое исполнение
УХЛ1
верхнее значение относительной влажности воздуха при температуре 25 оС
100 %
допустимое значение скорости ветра в условиях отсутствия гололеда - не более
40м/с
допустимое значение скорости ветра в условиях обледенения проводов (толщина корки до
15м/с
20мм) - не более
наибольшая высота эксплуатации над уровнем моря
1000 м
стойкость к внешним механическим факторам по ГОСТ 17516.1
М6
Массогабаритные показатели
Масса OSM15_Al_1, кг не более
62
Габариты OSM15_Al_1ШхВхГ, мм не более
740х660х650
Масса RecUnit_RC5_1(RU) (без аккумуляторной батареи), кг не более
35
Габариты RecUnit_RC5_1(RU), ШхВхГ, мм не более
800х500х300
2.2.2. Система измерения
— активную реактивную и полную
электрическую
РВА10_Ал позволяет измерять следующие величины:
энергии;
— фазные токи;
— коэффициент мощности;
— фазные и линейные напряжения;
— напряжения и токи симметричных составляющих;
— активную, реактивную и полную мощность;
— частоту.
6
Руководство по эксплуатации
Таблица 2.2 Система измерения
Параметр
Значение
Датчик тока
Относительная погрешность измерения фазного тока (при температуре 20 гр.), %
0,5
Дополнительная температурная погрешность, %
-0.015(Т - 20)
Максимальный измеряемый ток, кА
8
Датчик напряжения
Относительная погрешность измерения фазного напряжения (при температуре 20 гр.), %
0,5
Дополнительная температурная погрешность, %
-0.1(T- 20)
Максимальное измеряемое напряжение, кВ
16
Датчик тока нулевой последовательности
Относительная погрешность измерения фазного тока (при температуре 20 гр.), %
0,5
Дополнительная температурная погрешность, %
-0.015(Т - 20)
Максимальный измеряемый ток, кА
8
2.2.3. Система питания
Таблица 2.3 Система питания
Параметр
Значение
Требования к источнику оперативного питания
Потребляемая мощность (длительно), ВА, не более
20
Максимальная потребляемая мощность (в режиме подготовки к включению), ВА, не более
60
Напряжение оперативного питания AC (переменный ток), В
100,127,220 В
Система бесперебойного питания
Номинальное напряжение батареи, В
12
Номинальная ёмкость батареи, А*ч
26
Мощность подключаемой внешней нагрузки, Вт
15
Полный цикл заряда батареи, ч
24
Время работы от АКБ после пропадания оперативного питания, ч не менее
24
2.2.4. Интерфейсы передачи данных
Таблица 2.4 Система измерения
Параметр
Значение
Выходы сигнализации МДВВ IOM-12/60-02 и IOM-100/220-02
Количество
12
Номинальное напряжение переключения AC, В
240
Номинальный ток AC, А
16
Мощность переключения AC, ВА
4000
Ток переключения 250В DC, А
0,35
Ток переключения 125В DC, А
0,45
7
РВА10 Ал 5
Параметр
Значение
Ток переключения 48В DC, А
1,3
Ток переключения 24В DC, А
12
Время переключения, мс
5
Входы управления МДВВ IOM-12/60-02
Номинальное напряжение (постоянный ток), В
От 12 до 60
Напряжение срабатывания, В не менее
7
Напряжение отпускания, В не более
3
Входное сопротивление, кОм
3
Время распознавания, мс
20
Время сброса, мс
20
Входы управления МДВВ IOM-100/250-02
Номинальное напряжение (постоянный ток), В
От 110 до 220
Напряжение срабатывания, В не менее
70
Напряжение отпускания, В не более
30
Входное сопротивление, кОм
75
Время распознавания, мс
20
Время сброса, мс
20
RS232/485
Скорость обмена
300..115200 Бод
Протоколы передачи данных
Modbus, DNP3
Поддерживаемые устройства связи
Прямое соединение, GSM модем, Ра-
дио модем.
Тип интерфейса
DB9
2.2.5. Релейная защита и автоматика
Реклоузер имеет в своем составе 4 независимые группы уставок. В активном состоянии в текущий момент времени может
находиться только одна группа.
Таблица 2.5 Комплекс защит
Параметр
Значение
Защита от междуфазных КЗ
МТЗ1, МТЗ2, МТЗ3
Автоматическое повторное включение после МТЗ
АПВ МТЗ
Защита от однофазных замыканий на землю
ОЗЗ
Автоматическое повторное включение после ОЗЗ
АПВ ОЗЗ
Защита от повышения напряжения
ЗПН
Автоматическое повторное включение после ЗПН
АПВ ЗПН
Автоматическая частотная разгрузка
АЧР
Автоматическое повторное включение после АЧР
ЧАПВ
Включение на холодную нагрузку
ВХН
Защита от обрыва фазы по напряжению обратной последовательности
ЗОФ U2
Защиты от обрыва фазы по току обратной последовательности
ЗОФ I2
МТЗ режима «Работа на линии»
МТЗ РНЛ
8
Руководство по эксплуатации
Параметр
Значение
ЗЗЗ режима «работа на линии»
ЗЗЗ РНЛ
Контроль напряжения при АПВ и оперативном включении
КН
Автоматическое включение резерва
АВР
Отключение близких коротких замыканий
БКЗ
Защита от потери питания
ЗПП
Детектор источника
ДИ
2.2.6. Журналы и счетчики
Реклоузер регистрирует журналы и счетчики с дискретностью 1мс, которые могут быть доступны, как с панели управле-
ния, так и с TELARM.
Таблица 2.6 Журналы реклоузера
Наименование журнала
Доступ с ПУ
Доступ с TELARM
Количество записей
Журнал событий
Да
Да
1000
Журнал связи
Нет
Да
100
Журнал неисправностей
Да
Да
1000
Журнал аварий
Нет
Да
10000
Журнал нагрузок
Нет
Да
9000
Журнал изменений
Нет
Да
100
Журнал событий содержит информацию об аварийных
и оперативных переключениях. При каждом отключении
реклоузера указывается источник события, например, па-
Высоковольтный ввод
нель управления, короткое замыкание и т. п.
Зажим для подключения
Журнал связи содержит информацию об истории всех
провода
подключений к реклоузеру через TELARM и SCADA.
Журнал неисправностей содержит информацию о те-
кущих неисправностях и неисправностях, которые были
в прошлом и устранены.
Журнал аварий содержит информацию по каждому ава-
Направляющие для
установки OSM на земле
рийному отключению. В нем можно отследить состояние
каждого элемента РЗА, определить от какой защиты и с ка-
ким временем произошло отключение.
Журнал нагрузок содержит информацию о характере

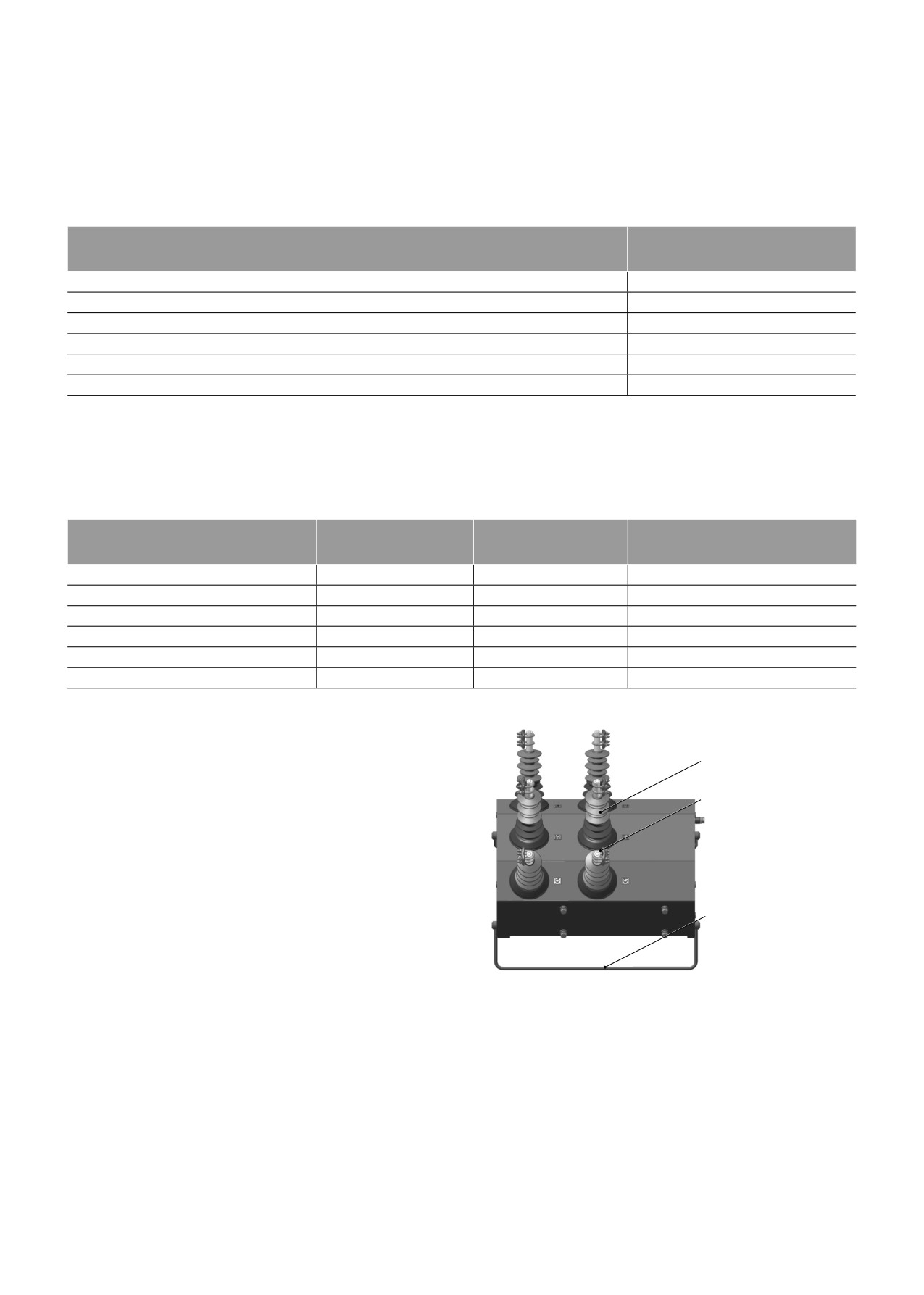

Рис 2.2. Коммутационный модуль OSM15_Al_1. Вид сбоку
изменений измеряемых параметров (I,U,P,Q) за определен-
ный период.
Снизу коммутационного модуля расположены:
Журнал изменений содержит информацию изменений
— кольцо ручного отключения;
настроек.
— указатель положения главных контактов;
2.3. Коммутационный модуль OSM15_Al_1
— дренажный фильтр
Коммутационный модуль состоит из вакуумного выклю-
— защитная крышка и разъем для подключения соеди-
чателя, размещенного в алюминиевом корпусе, и высоко-
нительного устройства.
вольтных вводов со встроенными датчиками тока и напря-
жения. Корпус покрыт слоем порошковой краски.
Высоковольтные вводы маркируются X1X2X3 и X4X5X6.
9
РВА10 Ал 5
Кольцо ручного
Защитная
отключения
крышка и разъем
Дренажный фильтр
Указатель положения
главных контактов
Рис 2.3. Коммутационный модуль OSM15_Al_1. Вид сверху
Рис 2.5. Коммутационный модуль OSM15_Al_1. Вид снизу
На боковых и торцевых сторонах корпуса располагаются
2.4. Шкаф управления RC_5_1 (RU)
монтажные отверстия, болт заземления.
Шкаф управления выполнен в алюминиевом корпусе,
покрытым слоем порошковой краски. Шкаф имеет две две-
Блок заземления
ри: внешнюю и внутреннюю.
Монтажные отверстия
Монтажные отверстия
На внешней двери расположен рычаг для открытия, за-
крытия двери. В закрытом состоянии обеспечивается уста-
новка навесного замка.
Рычаг открытия внешней двери
Рис 2.4. Коммутационный модуль OSM15_Al_1. Вид сверху
Рис 2.6. Шкаф управления. Закрытая внешняя дверь
В открытом состоянии внешняя дверь имеет фиксатор.
10
Руководство по эксплуатации
Рис 2.7. Шкаф управления. Внутренняя дверь
На внешней стороне внутренней двери расположена панель управления. С тыльной стороны расположен термостат обо-
гревателя.
При открытии дверцы появляется доступ к внутренним элементам шкафа управления. Для открытия требуется отвернуть
два невыпадающих винта.
Термостат
Блок управления
Модуль дискретных входов/выходов
Автоматический выключатель АКБ
Автоматический выключатель
цепи оперативного тока
Невыпадающие винты
Рис 2.8. Шкаф управления. Внутренние элементы
11
РВА10 Ал 5
В нижней части расположена крышка отсека аккумуля-
В донной части шкаф управления имеет разъемы для
торной батареи, блока PSFM (блок фильтрации цепей опе-
подключения внешних цепей
ративного тока) и обогревателя. На блоке PSFM располо-
жены автоматические выключатели.
Герметизирующий
Bluetooth модуль
ввод для кабелей
Слив конденсата
Для открытия крышки требуется отвернуть два невыпа-
дающих винта.
Шпилька заземления
Разъем Harting
АКБ

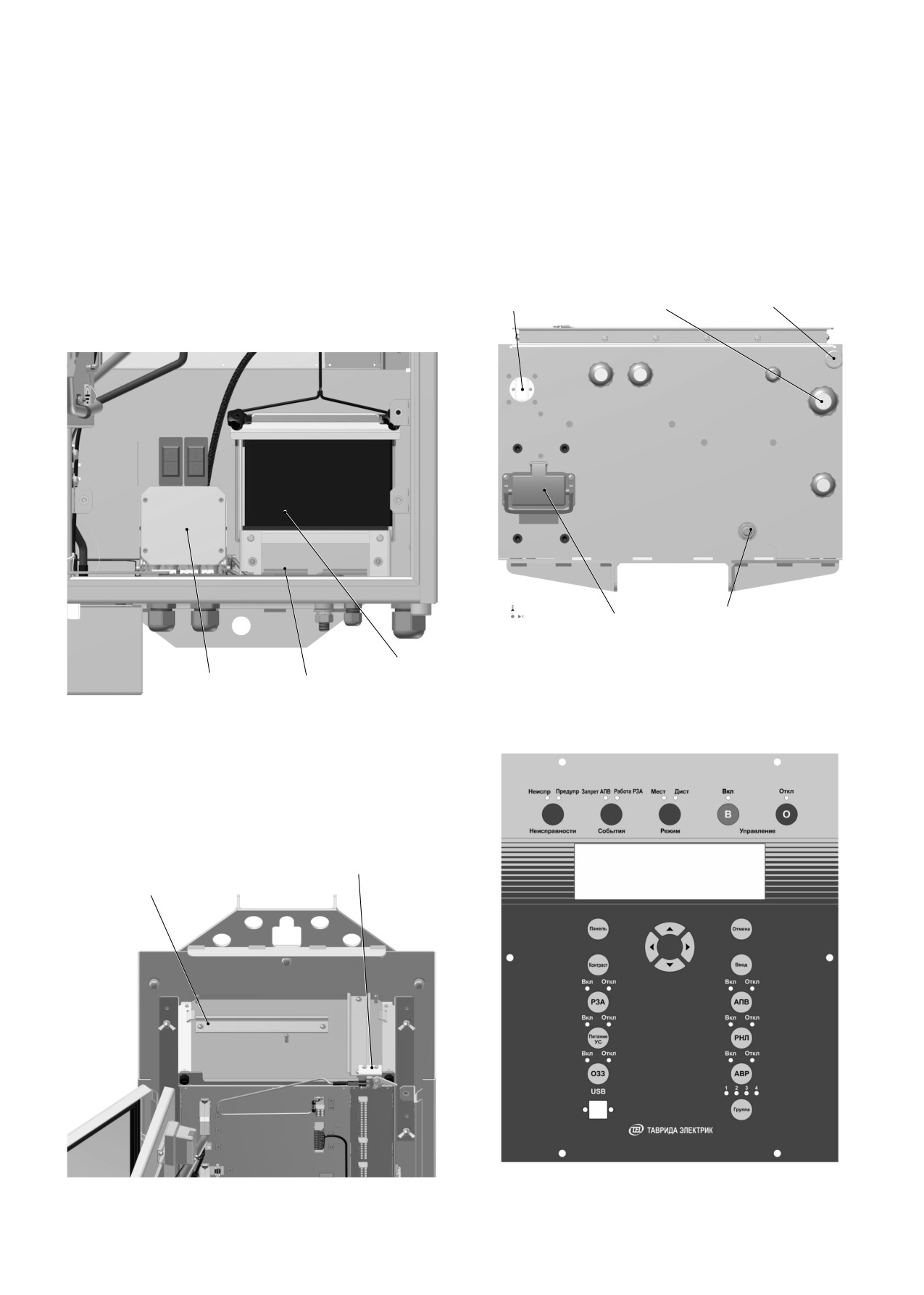

Рис 2.11. Донная часть шкафа управления
Блок PSFM
Обогреватели
Панель управления предназначена для управления ре-
клоузером, снятия показаний в местном режиме работы.
Рис 2.9. Блок PSFM и АКБ
На верхней части блока управления RCM /TEL-02 уста-
новлена монтажная панель для крепления устройств пере-
дачи данных.
Датчик открытия
внутренней двери
Din рейки для
вспомогательного оборудования
Рис 2.10. Монтажная панель для установки
Рис 2.12. Панель управления
устройств передачи данных
12
Руководство по эксплуатации
2.5. Соединительное устройство
СУ представляет собой гофрированную металлическую
трубку, внутри которой располагаются контрольные кабе-
ли.
СУ присоединяется к коммутационному модулю с одной
стороны и шкафу управления с другой с помощью разъема
Harting.
2.6. TELARM Basic
TELARM Basic — программное обеспечение предназна-
ченное для выполнения функций:
— управления;
Рис 2.13. Соединительное устройство
— изменения настроек;
Стандартная длина соединительного устройства — 6 м
— просмотра журналов и данных измерений, сигнали-
зации.
в режиме местного управления. В качестве канала пе-
редачи данных используется Bluetooth соединение.
Интерфейс TELARM Basic представляет собой таблицу
3. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
с раскрывающимися списками проектов. В каждом про-
екте нижний уровень вложенности является настройками
реклоузеров
3.1. Оперативные переключения
3.1.1. Отключение/включение с панели управления
Когда коммутационный модуль находится во включен-
ном состоянии, горит светодиод «ВКЛЮЧЕНО», а светоди-
од «ОТКЛЮЧЕНО» погашен. В отключенном состоянии —
наоборот.
Перед выполнением команды Вкл необходимо устано-
вить режим местного управления.
Для включения необходимо нажать кнопку
В
включения.
Команда Откл выполнится как режиме местного,
так и дистанционного управления.
О Для отключения необходимо нажать кнопку от-
ключения.
3.1.2. Отключение/включение с TELARM Basic
Для выполнения команды из TELARM необходимо:
— соединится с реклоузером;
— через меню «Устройство» выбрать команду ВКЛЮ-
ЧИТЬ /ОТКЛЮЧИТЬ.
Рис 2.14. TELARM Basic
13
РВА10 Ал 5
Для отключения или включения требуется однократно
нажать кнопку «Питание УС».
Отключить
Для управления питанием УС из TELARM требуется
Включить
подключится к реклоузеру и выполнить команду Устрой-
ство /Питание УС /Включить (Отключить)
Управление
питанием УС

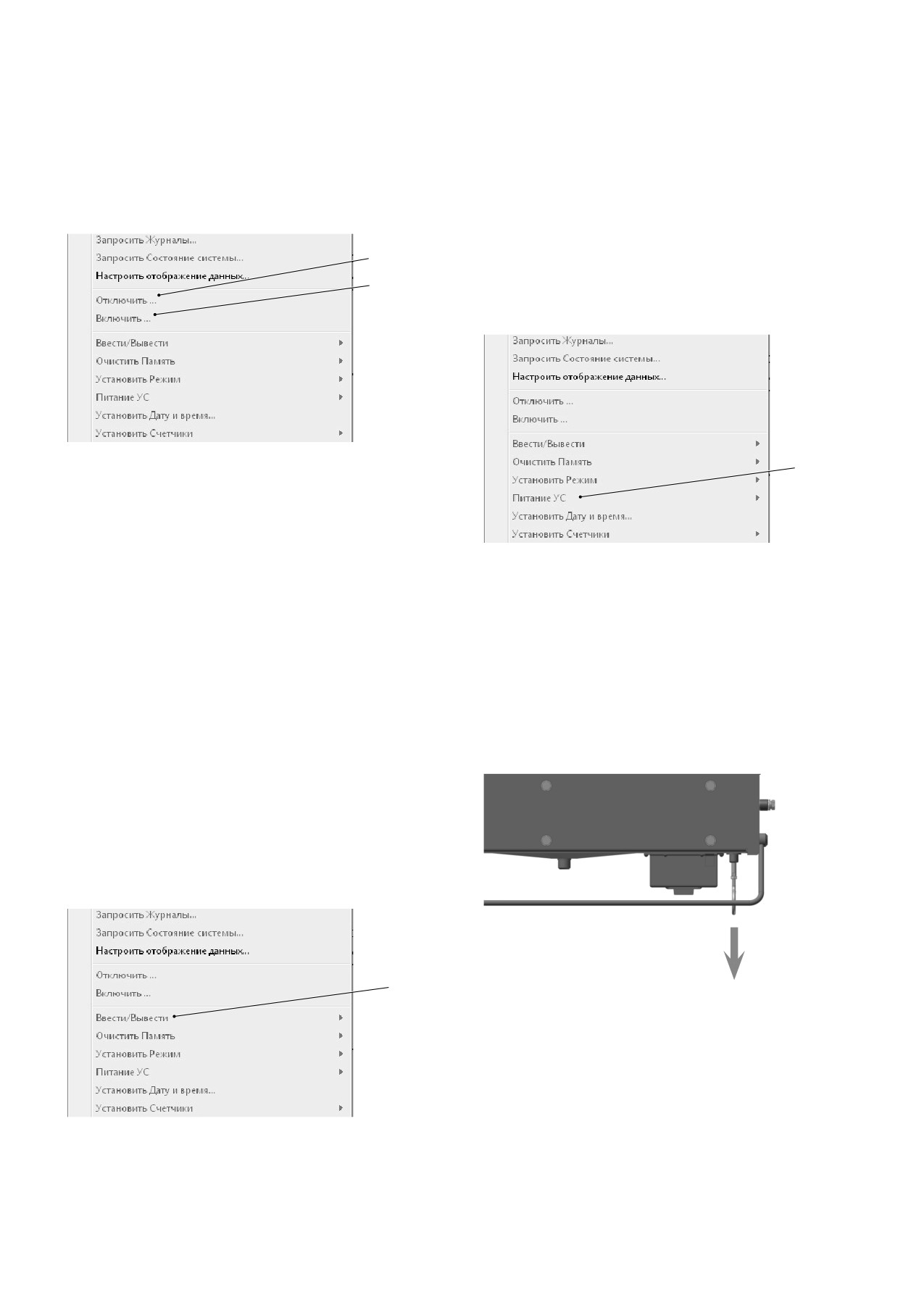

Рис. 3.1. Выполнение команды включить /отключить
3.1.3. Переключение местного/дистанционного
управления
Переключение между режимами местного /дистанцион-
ного режимами осуществляется посредством кнопки «Ре-
Рис. 3.3. Включение, отключения питания УС из TELARM
жим» на панели управления.
Текущий режим управления определяется по свечению
3.1.6. Ручное отключение, механическая блокировка
соответствующего светодиода.
Для ручного отключения требуется потянуть вниз за
кольцо ручного отключения. При этом произойдет отклю-
3.1.4. Ввод/вывод РЗА
чение коммутационного модуля, если он был включен.
Для ввода /вывода работы всех защит и автоматики с па-
В таком состоянии включение коммутационного модуля бу-
нели управления необходимо нажать кнопку РЗА. Текущее
дет заблокировано.
состояние показывается светодиодами «Вкл» и «Откл».
Если коммутационный модуль находился в отключенном
Шесть «горячих кнопок» на панели управления позво-
состоянии, то он перейдет в режим электрической и меха-
ляют:
нической блокировки.
— ввести /вывести из работы ОЗЗ, АПВ, РНЛ, АВР;
— изменить активную группу уставок.
Управление посредством данных кнопок возможно
только в местном режиме работы.
При работе в TELARM Basic ввод /вывод из работы РЗА
выполняется в меню Устройство
Меню ввода/
вывода РЗА
Рис. 3.4. Ручное отключение
Для выхода из режима механической блокировки коль-
цо ручного отключения требуется вернуть в исходное со-
стояние.
Рис. 3.2. Ввод /вывод защит
3.1.5. Включение/отключение питания устройства связи
Текущее состояние режима питания устройства переда-
чи данных отображается индикаторами «Вкл» или «Откл».
14
Руководство по эксплуатации
— автоматический выключатель (или выключатели,
если два источника питания) на блоке PSFM.
3.1.8. Подключение к РВА10 в режиме местного
соединения по USB
Последовательность действий:
— соедините USB кабелем персональный компьютер
с программным обеспечением TELARM и шкаф управле-
ния; После подключения в «Диспетчере устройств» долж-
но появиться устройство RC /TEL-02. Если драйвер соеди-
нения с реклоузером не установлен, то он располагается
по адресу:
Папка установки программы \Tavrida Electric \TELARM \R

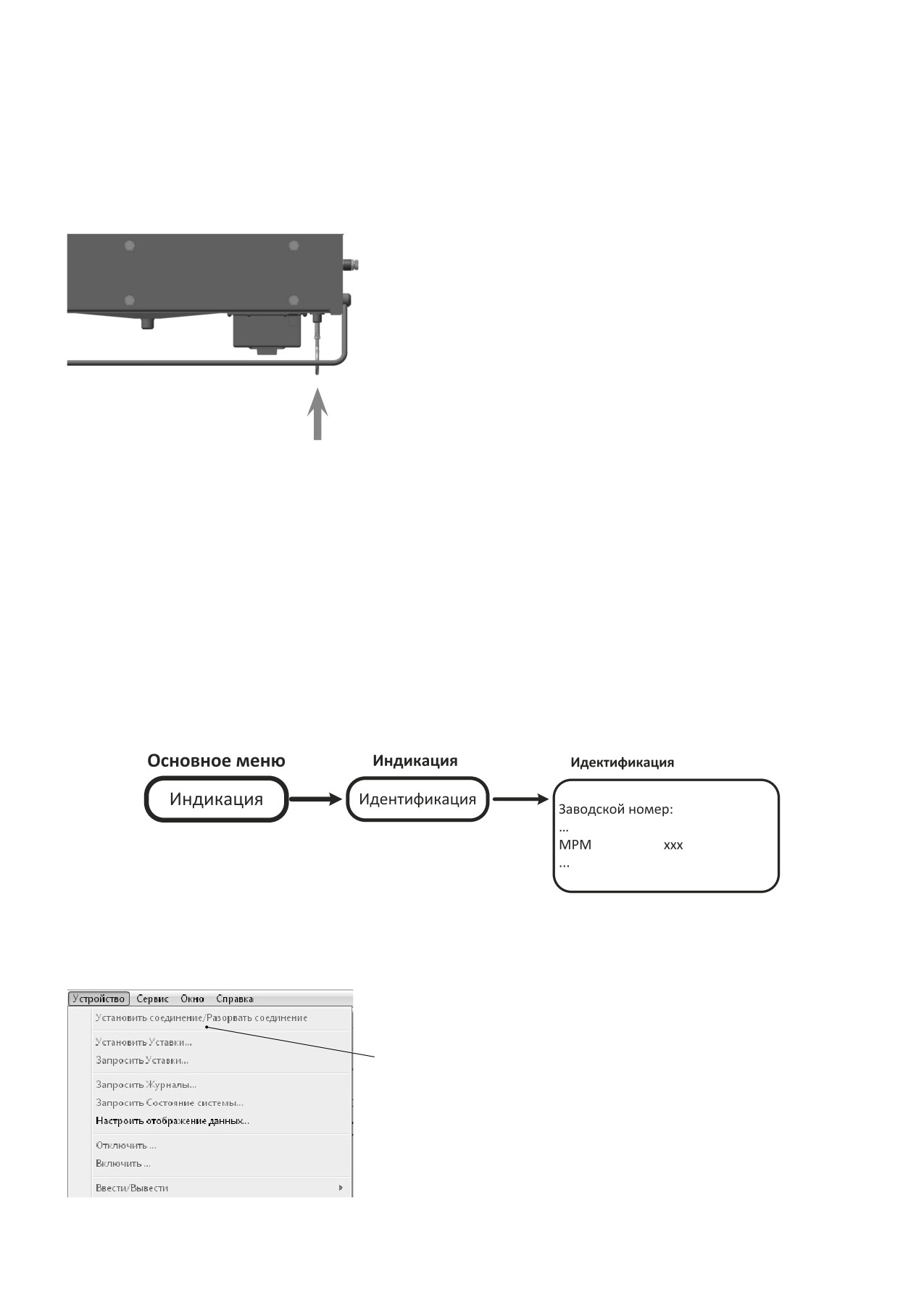

Рис. 3.5. Вывод из режима механической блокировки
C02 \usbdrv \Vista
3.1.7. Включение, отключение оперативного питания
— в настройках TELARM установите тип подключения
Для включения оперативного питания последовательно
USB;
нажмите:
— проверьте соответствие серийных номеров устройств
— автоматический выключатель (или выключатели,
в TELARM и шкафу управления.
если два источника питания) на блоке PSFM;
В TELARM серийный номер каждого реклоузера нахо-
— автоматический выключатель АКБ внутри шкафа
дится в Системных настройках, системных параметрах, се-
управления.
рийный номер.
Для отключения оперативного питания последователь-
В меню панели управления серийный номер располага-
но нажмите:
ется по адресу:
— автоматический выключатель АКБ внутри шкафа
управления;
Рис. 3.6. Панель управления. Серийный номер.
— выполните команду «Устройство / установить соединение»
3.1.9. Подключение к РВА10 в режиме местного
управления по беспроводному каналу
Последовательность действий:
— включите Bluetooth передатчик на персональном
Установить
компьютере (ноутбуке);
соединение
— выполните поиск устройств. После поиска в спи-
ске устройств должно появиться устройство с именем
«RC /TEL+ серийный номер микропроцессорного модуля»;
— проверьте, что серийный номер реклоузера, к кото-
рому требуется подключиться, соответствует найденному
при поиске устройств.
Рис. 3.7. Команда «Установить соединение»
15
РВА10 Ал 5
Номер реклоузера задается в Системных параме-
трах /конфигурация.
Ввод серийного номера

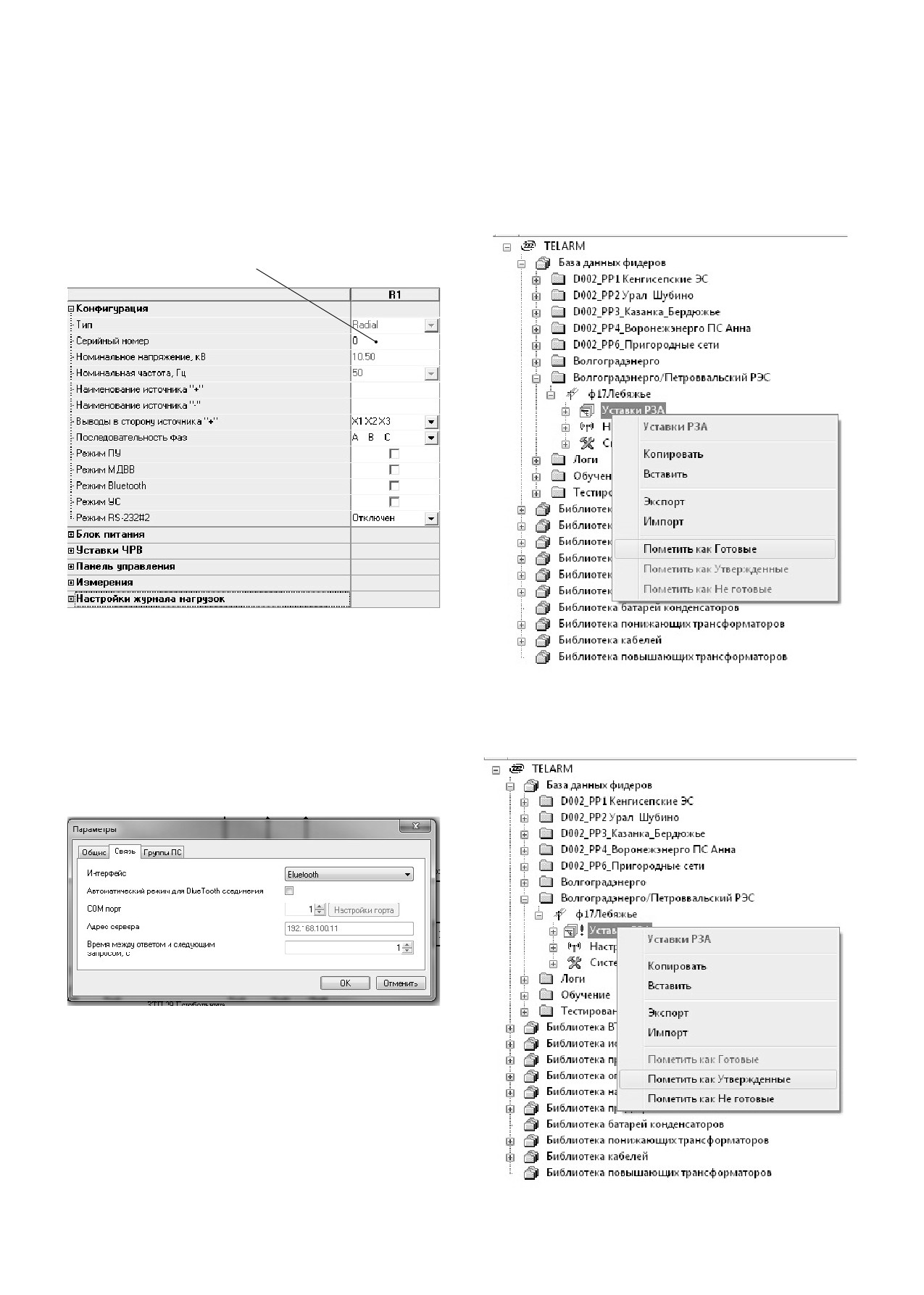

Рис. 3.8. TELARM. Задание серийного номера.
— выполните команду подключиться. При запросе па-
роля введите «5555» (четыре пятерки);
Рис. 3.10. Установка флага «Готовые»;
— после подключения в «Диспетчере устройств» по-
смотрите номер присвоенного com порта;
— Пометить как Утвержденные;
— в настройках TELARM установите тип соединения
«Bluetooth». В поле Com-порт впишите номер, полученный
в «Диспетчере устройств».
Рис. 3.9. Настройка соединения
— выполните команду Устройство / установить соедине-
ние.
3.1.10. Загрузка уставок из TELARM Basic в реклоузер
Утвердить уставки (РЗА, связь, системный), которые
требуется загрузить. Для этого выполнить команды:
— Пометить как Готовые;
Рис. 3.11. Установка флага «Утвержденные».
16
Руководство по эксплуатации
После выполнения действий, напротив утвержденных
уставок, будет установлена зеленая галочка. Это означает,
что уставки готовы к загрузке.
Выполнить команду «Устройство /Установить уставки».
3.2. Изменение настроек
3.2.1. Изменение системных настроек
3.2.1.1. Изменение системных настроек из TELARM
Требуется выбрать нужный реклоузер. Войти в систем-
ные настройки, системные параметры.
Рис. 3.12. Изменение системных настроек в TELARM
После внесения изменений настройки необходимо загрузить в шкаф управления.
3.2.1.2. Изменение системных настроек
с панели управления
Для изменения системных настроек с панели управления необходимо перейти в меню управления по следующему адресу:
Рис. 3.13. Изменение настроек с панели управления
3.2.1.3. Перечень системных настроек
Таблица 3.1. Конфигурация
№
Наименование
Диапазон значений
1
Тип
Ring, Radial
2
Серийный номер
3
Номинальное напряжение, кВ
0 - 27
4
Номинальная частота, Гц
50, 60
5
Наименование источника «+»
6
Наименование источника «-»
7
Выводы в сторону источника «+»
X1X2X3,
X4X5X6
8
Последовательность фаз
9
Режим ПУ
Вкл, Откл
10
Режим МДВВ
Вкл, Откл
11
Режим Bluetooth
Вкл, Откл
12
Режим УС
Вкл, Откл
13
Режим RS232
Откл, Местный, TELARM
17
РВА10 Ал 5
Пояснения:
1. Ring — реклоузер кольцевой линии с направленными защитами
2. Radial — реклоузер радиальной линии с односторонними
3. Уставка «Выводы в сторону источника» определяет направление работы направленных защит
4. Уставка Режим RS232. TELARM — порт используется для подключения GPRS модема RS232 — порт используется для
подключения кабеля RS232
Таблица 3.2. Блок питания
№
Наименование
Диапазон значений
1
Емкость АБ
0 - 30
2
Уровень отключения, о.е.
0,1 - 0,8
3
Уровень отключения УС, о.е.
0,1 - 0,8
4
Напряжение питания устройства связи, В
5 - 15
5
Цикл перезагрузки УС, ч
0 - 168
6
Длительность сбора УС, с
Таблица 3.3. Уставки ЧРВ
№
Наименование
Диапазон значений
1
Формат времени
12 или 24 ч
2
Летнее время
Вкл, Откл
3
Начало летнего времени
ДД\ММ\ГГ
4
Конец летнего времени
ДД\ММ\ГГ
5
Смещение летнего времени
Таблица 3.4. Панель управления
№
Наименование
Диапазон значений
1
Режим работы кнопки РЗА
Вкл, Откл
2
Режим работы кнопки Группа
Вкл, Откл
3
Режим работы кнопку УС
Вкл, Откл
4
Режим работы кнопки АПВ
Вкл, Откл
5
Режим работы кнопки АВР
Вкл, Откл
6
Задержка включения, с
0 - 30
7
Безопасный режим
Вкл, Откл
Пояснения:
1. Задержка включения задает время от нажатия кнопки Вкл до включения коммутационного модуля
2. Безопасный режим определяет необходимость ввода паролей для изменения настроек защит
18
Руководство по эксплуатации
Таблица 3.5. Измерения
№
Наименование
Диапазон значений
1
Коэффициент датчика тока X1, B/ кА
1,8 - 2,2
2
Коэффициент датчика тока X2, B/ кА
1,8 - 2,2
3
Коэффициент датчика тока X3, B/ кА
1,8 - 2,2
4
Коэффициент датчика тока 3I0, B/ кА
1,8 - 2,2
5
Коэффициент датчика напряжения X1, B/ кВ
0,1 - 0,2
6
Коэффициент датчика напряжения X2, B/ кВ
0,1 - 0,2
7
Коэффициент датчика напряжения X3, B/ кВ
0,1 - 0,2
8
Коэффициент датчика напряжения X4, B/ кВ
0,1 - 0,2
9
Коэффициент датчика напряжения X5, B/ кВ
0,1 - 0,2
10
Коэффициент датчика напряжения X6, B/ кВ
0,1 - 0,2
11
Длина кабеля, м
0- 12
Таблица 3.6. Нагрузка
№
Наименование
Диапазон значений
1
Шаг журнала нагрузки, мин
5 - 60
3.2.2. Изменение настроек защит и автоматики
3.2.2.1. Общие сведения
Реклоузер содержит 4 независимые группы уставок
РЗА. Функциональный состав каждой группы РЗА одина-
ков. В текущий момент времени в активном состоянии мо-
жет находиться только одна группа РЗА.
Радиальный реклоузер (radial) содержит один набор за-
щит.
Кольцевой реклоузер (ring) содержит два набора защит:
— для условно положительного направления;
— для условно отрицательного направления.
3.2.2.2. Изменение настроек за-
щит и автоматики из TELARM
Требуется выбрать нужный реклоузер. Войти в Уставки
РЗА, группу РЗА.
После внесения изменений настройки необходимо за-
грузить в шкаф управления.
3.2.2.3. Изменение настроек защит и ав-
томатики с панели управления
Для изменения настроек с панели управления необхо-
димо перейти в меню по следующему адресу
Рис. 3.14. Изменение настроек РЗА в TELARM
19
РВА10 Ал 5

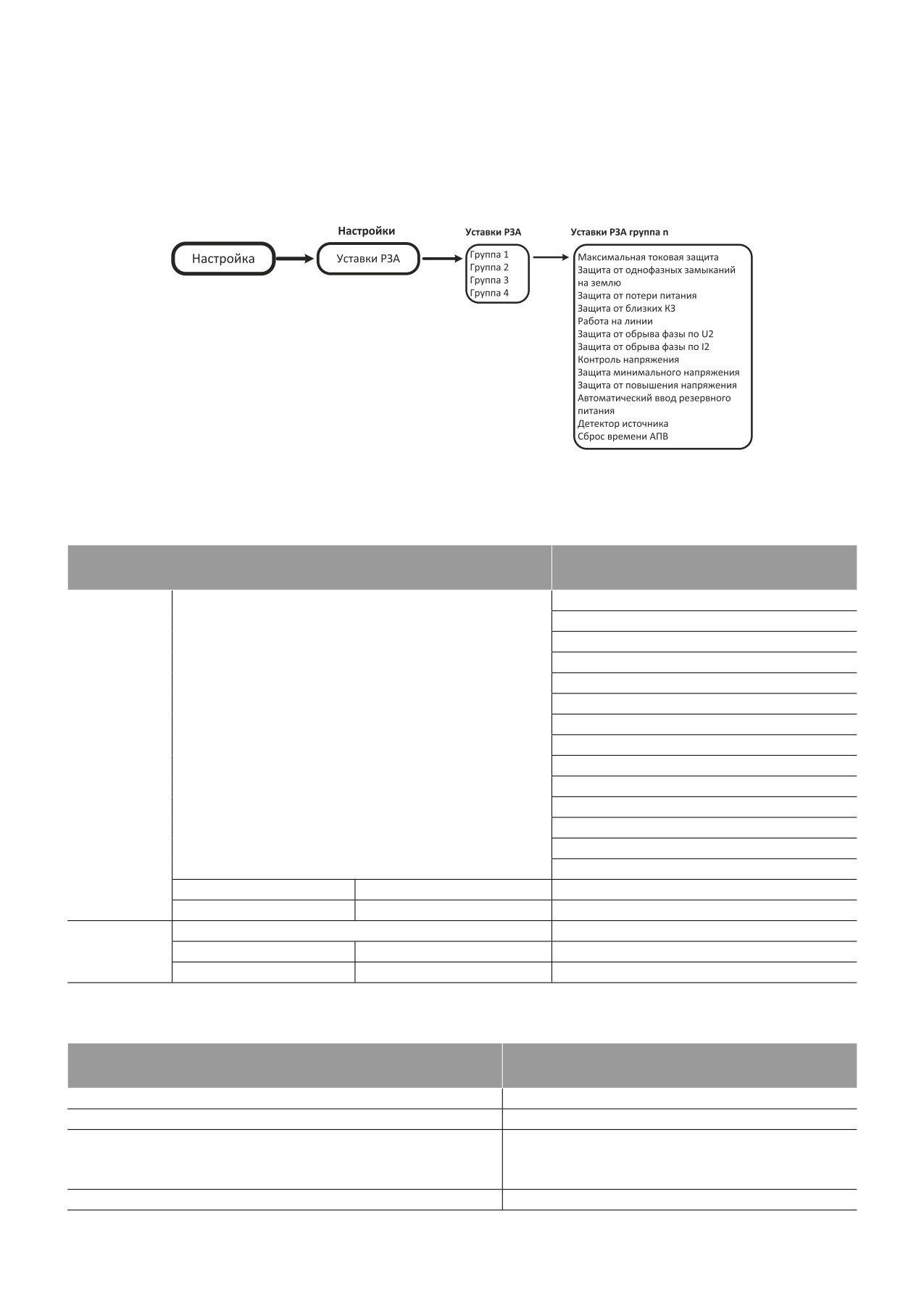

Рис. 3.15. Изменение настроек РЗА с панели управления
3.2.2.4. Перечень настроек защит и автоматики
Таблица 3.7. Защиты от междуфазных КЗ
Уставки
Применимое значение
TEL I
TD
IEC EI
IEC VI
IEC I
ANSI EI
ANSI I
Тип ВТХ
ANSI L TEI
МТЗ1, МТЗ2
ANSI L TI
ANSI L TVI
ANSI STEI
ANSI STI
ANSI VI
TEL A
Iср, A
Ток срабатывания
10 - 6000
Tср, с
Время срабатывания
0,00 - 100
Режим работы
Введено, выведено
МТЗ3
Iср, A
Ток срабатывания
10 - 6000
Tср, с
Время срабатывания
0,00 - 2.00
Таблица 3.8. Автоматическое повторное включение с пуском от МТЗ
Уставка
Диапазон
Число отключений до запрета АПВ
от 1 до 4
Число отключений МТЗ3 до запрета АПВ
от 1 до 4
Карта АПВ
Последовательность из Б и М.
Количество в соответствии с числом отключений до запрета
АПВ
Режим первого включения
Нормальный, ускорение, замедление
20
Руководство по эксплуатации
Уставка
Диапазон
Выдержка времени АПВ1,с
1 - 1800
Выдержка времени АПВ2,с
1 - 1800
Выдержка времени АПВ3,с
1 - 1800
Время подготовки АПВ,с
1 - 180
Координация последовательности зон
Введено, выведено
Пояснения:
1. Б — условное наименование ступени МТЗ2
— Замедленный — при пуске защиты работает МТЗ1.
Если пуска защит нет, возврат к карте АПВ.
2. М — условное наименование ступени МТЗ1
5. Координация последовательности зон определяет пере-
3. Количество отключений МТЗ3 до запрета АПВ не может
ход по карте АПВ:
быть больше общего количества отключений до запрета
АПВ
— Введено — переход по карте АПВ по факту пуска
и возврата защит;
4. Режим первого включения:
— Выведено — переход по карте АПВ по факту пуска,
— Нормальный — в соответствии картой АПВ;
работы защиты, отключения коммутационного модуля
— Ускоренный — при пуске защиты работает МТЗ2.
и возврата.
Если пуска защит нет, возврат к карте АПВ;
Таблица 3.9. Защита от замыканий на землю
Уставка
Диапазон
Режим работы
Введено, выведено
Ток срабатывания
4 - 80
Время срабатывания
0,1 - 100
Таблица 3.10. Автоматическое повторное включение ОЗЗ
Уставка
Диапазон
Число отключений до запрета АПВ
от 1 до 4
Выдержка времени АПВ1,с
1 - 180
Выдержка времени АПВ2,с
1 - 180
Выдержка времени АПВ3,с
1 - 180
Время возврата, с
1 - 180
Таблица 3.11. Защита минимального напряжения
Уставка
Диапазон
Режим работы
Введено, выведено
Напряжение срабатывания, о.е.
0,1 - 0,8
Время срабатывания, с
1 - 180
21
РВА10 Ал 5
Пояснения:
1. Напряжение срабатывания отсчитывается от значения напряжения прямой последовательности U1. Численное значение
напряжения отсчитывается от номинального, указанного в системных настройках.
Таблица 3.12. Автоматическое повторное включение от ЗМН
Уставка
Диапазон
Число отключений до запрета АПВ
1,2
Выдержка времени АПВ,с
1 - 180
Таблица 3.13. Защита от повышения напряжения
Уставка
Диапазон
Режим работы
Введено, выведено
Напряжение срабатывания, о.е.
1 - 1,4
Время срабатывания, с
1 - 180
Пояснения:
1. Напряжение срабатывания отсчитывается от значения напряжения прямой последовательности U1. Численное значе-
ние напряжения отсчитывается от номинального, указанного в системных настройках.
Таблица 3.14. Автоматическое повторное включение от ЗПН
Уставка
Диапазон
Число отключений до запрета АПВ
1,2
Выдержка времени АПВ,с
0,1 - 180
Таблица 3.15. Автоматическая частотная разгрузка
Уставка
Диапазон
Режим работы
Введено, выведено
Частота срабатывания, Гц
45 - 59,9
Время срабатывания, с
0,1 - 180
Таблица 3.16. Частотное АПВ
Уставка
Диапазон
Число отключений до запрета АПВ
1,2
Выдержка времени АПВ,с
0,1 - 180
22
Руководство по эксплуатации
Таблица 3.17. Включение на холодную нагрузку
Уставка
Диапазон
Время распознавания, мин
0-60
Время сброса, мин
1-400
Коэффициент холодной нагрузки
2
Таблица 3.18. Защита от обрыва фазы по напряжению обратной последовательности
Уставка
Диапазон
Режим работы
Введено, выведено
Кратность U2 к U1, о.е.
0,05 - 1
Время срабатывания, с
0,1 - 100
Таблица 3.19. Защита от обрыва фазы по току обратной последовательности
Уставка
Диапазон
Режим работы
Введено, выведено
Кратность I2 к I1, о.е.
0,05 - 1
Время срабатывания, с
0,1 - 100
Таблица 3.20. Максимальная токовая защита режима «Работа на линии»
Уставка
Диапазон
Ток срабатывания, А
10 - 1280
Время срабатывания, с
0 - 2
Таблица 3.21. Защита от КЗ на землю режима «Работа на линии»
Уставка
Диапазон
Ток срабатывания, А
10 - 1280
Время срабатывания, с
0 - 2
Таблица 3.22. Контроль напряжения
Уставка
Диапазон
Контроль U2/U1
Введено, выведено
Контроль U0/U1
Введено, выведено
Контроль Uмакс
Введено, выведено
Контроль Uмин
Введено, выведено
Контроль Fмин
Введено, выведено
Блокировка включения
Введено, выведено
23
РВА10 Ал 5
Уставка
Диапазон
U2/U1, о.е.
0,05 - 1
U0/U1, о.е.
0,05 - 1
Uмакс, о.е.
1 -1,3
Uмин, о.е.
0,8 - 1
Fмин, Гц
45 - 59, 59
Пояснения:
1. Блокировка включения действует на запрет включения, даже с панели управления, если параметры напряжения не соот-
ветствуют контролируемым параметрам.
Таблица 3.23. Автоматическое включение резерва
Уставка
Диапазон
Режим работы
Введено, выведено
Выдержка времени
0 - 180
Таблица 3.24. Сброс АПВ
Уставка
Диапазон
Время сброса АПВ, мин
1 - 360
Таблица 3.25. Отключение близких КЗ
Уставка
Диапазон
Ток срабатывания, А
20 - 6000
Таблица 3.26. Защита от потери питания
Уставка
Диапазон
Режим работы
Введено, выведено
Время срабатывания, с
0,1 - 100
Таблица 3.27. Детектор источника
Уставка
Диапазон
Режим работы
Введено, выведено
24
Руководство по эксплуатации

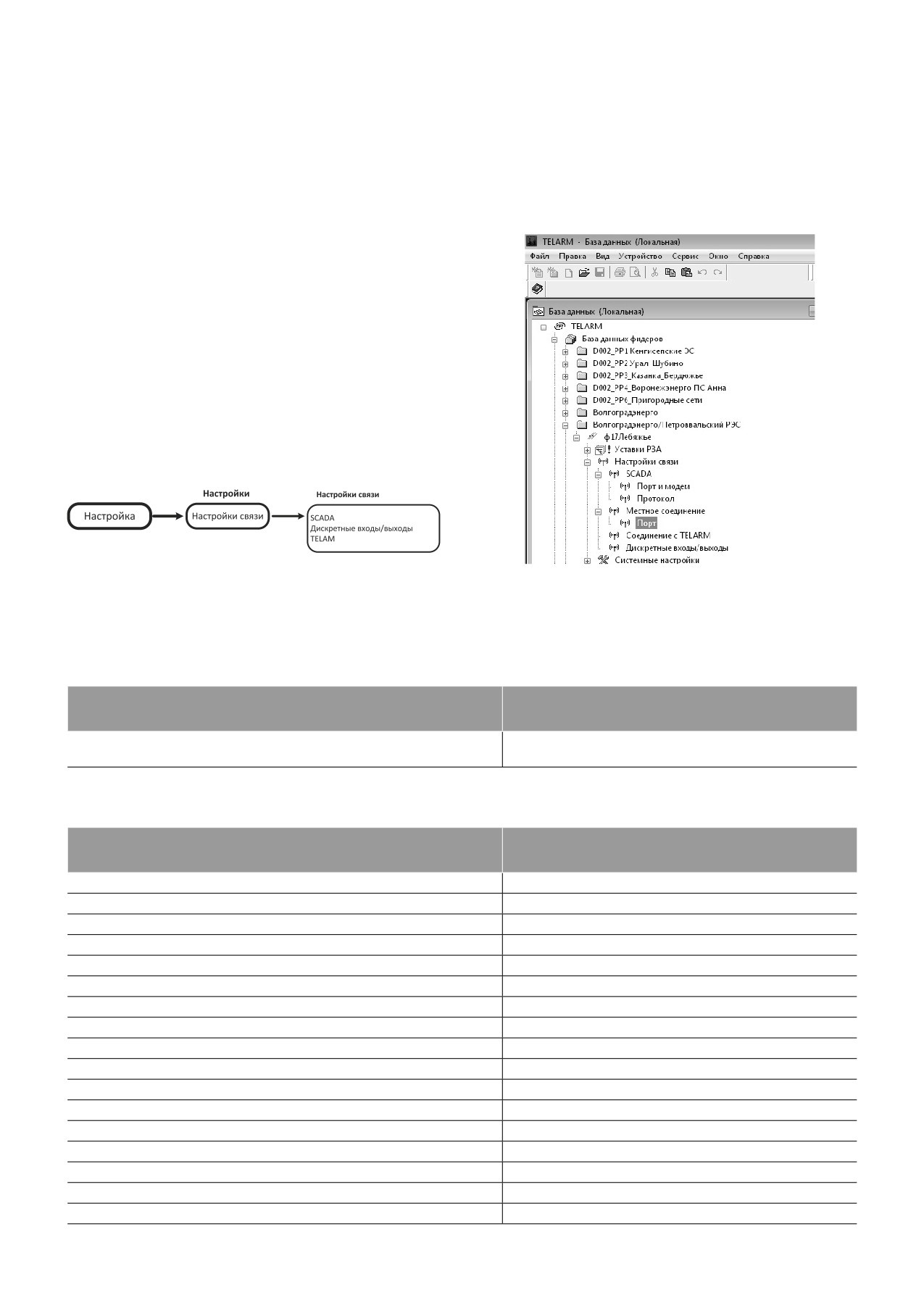

3.2.3. Изменение настроек связи
3.2.3.1. Изменение связи из TELARM
Требуется выбрать нужный реклоузер. Далее войти в:
— настройки порта и модема;
— протокола;
— соединения с TELARM;
— дискретные входы /выходы.
3.2.3.2. Изменение связи с панели управления
Для изменения настроек связи с панели управления не-
обходимо перейти в меню по следующему адресу
Рис. 3.16. Изменение настроек связи с TELARM
Рис. 3.17. Изменение настроек связи с панели управления
3.2.3.3. Перечень настроек связи
Таблица 3.28. SCADA. Порт и модем. Настройки RS232
Уставка
Диапазон
УС
Прямое соединение / RS485-RS232 конвертор / GSM модем /
Телефонный модем/ Радио модем
Таблица 3.29. SCADA. Порт и модем. Настройки RS232
Уставка
Диапазон
Скорость передачи
От 1200 до 115200
Тип дуплекса
Полный, Полудуплекс
Контроль четности
Да, нет
Стоп биты
1,0
Режим DTR
Игнорировать, управление
Уровень включения DTR
Высокий, низкий
Время низкого уровня DTR, мс
50 - 4750
Режим RST
Игнорирование , управление потоком, управление РТТ
Уровень включения RTS
Высокий, низкий
Режим DSR
Игнорировать, монитор высокого, монитор низкого
Режим CTS
Игнорировать, монитор высокого, монитор низкого
Режим DCD
Игнорировать, монитор высокого, монитор низкого
Время спада DCD, мс
0 - 3460
Время неактивности, с
0 - 600
Задержка передачи, мс
0 - 4240
Время перед передачей, мс
0 - 5000
Время после передачи , мс
0 - 5000
25
РВА10 Ал 5
Уставка
Диапазон
Контроль питания УС
Введено, выведено
Режим CA
Введено, выведено
CA мин. время ожидания
0 - 34540
CA макс. случайная задержка
0 - 120000
Таблица 3.30. SCADA. Порт и модем. Настройки радиомодема
Уставка
Диапазон
Преамбула
Введено / Выведено
Символ преамбула
От 0 до 255 (от 0x00 до 0xFF)
Последний символ преамбула
От 0 до 255 (от 0x00 до 0xFF)
Количество повторений
От 0 до 25
Таблица 3.31. SCADA. Порт и модем. Настройки GSM модема
Уставка
Диапазон
Интервал автодозвона, с
От 0 до 255 с
Префикс набора 1
От 0 до 32 символов
Префикс набора 2
От 0 до 32 символов
Префикс набора 3
От 0 до 32 символов
Префикс набора 4
От 0 до 32 символов
Префикс набора 5
От 0 до 32 символов
Строка инициализации
От 0 до 32 символов
Команда подключения
От 0 до 32 символов
Команда отбоя
От 0 до 32 символов
Автоответ включен
От 0 до 32 символов
Таймаут соединения, с
От 0 до 255 с
Время ответа, с
От 0 до 255 с
Защита соединения
Введено/выведено
Доверительный номер 1
От 0 до 32 символов
Доверительный номер 2
От 0 до 32 символов
Доверительный номер 3
От 0 до 32 символов
Доверительный номер 4
От 0 до 32 символов
Доверительный номер 5
От 0 до 32 символов
Таблица 3.32. SCADA. Протокол
Уставка
Диапазон
Протокол SCADA
DNP3, Modbus, IEC 104
26
Руководство по эксплуатации
Таблица 3.33. SCADA. Настройки DNP3
Уставка
Диапазон
Канальный уровень
Адрес ведущего устройства
От 0 до 65534
Адрес ведомого устройства
От 0 до 65534
Режим подтверждения
Никогда/Иногда/Всегда
Таимаут подтверждения
От 0 до 60с
Максимум повторных попыток
От 0 до 255
Максимальный размер фрейма
От 64 до 292
Проверка адреса мастера
Введено/Выведено
Самоадресация
Введено/Выведено
Прикладной уровень
Режим подтверждения
События/События и мультифрагменты
Таимаут подтверждения, с
От 0 до 3600
Максимальный размер фрагмента, байт
От 512 до 4096
Время синхронизации времени, мин
От 0 до 64800
Задержка холодного рестарта, мс
От 0 до 65530, размер шага 10 мс
Задержка теплого рестарта, мс
От 0 до 65530, размер шага 10 мс
Незапрашиваемые ответы
Режим незапрашиваемых ответов
Введено, выведено
Задержка на время повтора передачи, с
Число повторных попыток
Офлайновый интервал, с
Пороговый уровень для класса 1
От 1 до 255
Пороговый уровень для класса 2
От 1 до 255
Пороговый уровень для класса 3
От 1 до 255
Таблица 3.34. SCADA. Настройки Modbus
Уставка
Диапазон
Адрес ведомого устройства
От 0 до 65534
Режим автоматического таймаута
Введено/выведено
Таймаут приема, мс
От 0 до 65534
Таблица 3.35. SCADA. Настройки IEC104
Уставка
Диапазон
Канальный уровень
Таймаут
Т1
Т2
Т3
K
W
27
РВА10 Ал 5
Уставка
Диапазон
Уровень приложений
Размер буфера событий бинарных точек
50 - 1000
Размер буфера событий авалоговых точек
50 - 1000
Адрес ASDU
0 - 65534
Прием широковещательных сообщений
Введено/выведено
Максимальная длина APDU
0 - 253
Режим циклической передачи данных
Введено/выведено
Таймаут циклической передачи данных
0 - 65534
Режим фонового сканирования
Введено/выведено
Таймаут фонового сканирования
0 - 65534
Таймаут SBO
1 - 60
Период синхронизации
0 - 65534
Допустимая задержка команд с меткой времени
1 - 60
Метка времени в событиях одноэлементных точек
Введено/выведено
Метка времени в обратной информации одноэлементных точек
Введено/выведено
Метка времени в ответах чтения одноэлементных точек
Введено/выведено
Метка времени в событиях двухэлементных точек
Введено/выведено
Метка времени в обратной информации двухэлементных точек
Введено/выведено
Метка времени в ответах чтения двухэлементных точек
Введено/выведено
Тип точек измерения
Нормализированные, скаляр, с плавающей запятой
Метка времени в событиях точек измерения
Введено/выведено
Метка времени в ответах точек измерения
Введено/выведено
Метка времени в событиях точек счетчиков
Введено/выведено
Метка времени при опросе счетчиков
Введено/выведено
Таблица 3.36. Местное соединение. Порт
Уставка
Диапазон
Скорость передачи
От 1200 до 115200
Тип дуплекса
Полный, Полудуплекс
Контроль четности
Да, нет
Стоп биты
1,0
Режим DTR
Игнорировать, управление
Уровень включения DTR
Высокий, низкий
Время низкого уровня DTR, мс
50 - 4750
Режим RST
Игнорирование , управление потоком, управление РТТ
Уровень включения RTS
Высокий, низкий
Режим DSR
Игнорировать, монитор высокого, монитор низкого
Режим CTS
Игнорировать, монитор высокого, монитор низкого
Режим DCD
Игнорировать, монитор высокого, монитор низкого
Время спада DCD, мс
0 - 3460
Время неактивности, с
0 - 600
Задержка передачи, мс
0 - 4240
Время перед передачей, мс
0 - 5000
Время после передачи , мс
0 - 5000
28
Руководство по эксплуатации
Таблица 3.37. Соединение с TELARM
Уставка
Диапазон
GSM Модем
MTU
0 - 16384
MRU
0 - 16384
Строка сброса
От 0 до 32 символов
Строка инициализации
От 0 до 32 символов
SIM баланс
От 0 до 32 символов
Порт
Скорость передачи
от 300 до 115200
Управление потоком
Введено/выведено
Режим DSR
Игнорировать/монитор высокого/монитор низкого
Режим DTR
Игнорировать/монитор высокого/монитор низкого
Время низкого уровня DTR, мс
0 - 5000
Провайдер
PIN код SIM карты
4 символа
Протокол аутенфикации
Pap/chap
Имя пользователя
От 0 до 256 символов
Пароль
От 0 до 256 символов
Имя точки доступа
От 0 до 256 символов
Локальная передача данных
IP адрес
ХХХ.ХХХ.ХХХ.ХХХ
Маска сети
ХХХ.ХХХ.ХХХ.ХХХ
Шлюз
ХХХ.ХХХ.ХХХ.ХХХ
Интернет сервер
IP адрес
ХХХ.ХХХ.ХХХ.ХХХ
TCP порт
0 - 65535
Таблица 3.38. Дискретные входы /выходы
Уставка
Диапазон
Общие настройки
Режим работы
Тест, нормальный
Дискретные входы
Отключить
От 1 до 12
Включить
От 1 до 12
Ввести группу 1
От 1 до 12
Ввести группу 2
От 1 до 12
Ввести группу 3
От 1 до 12
Ввести группу 4
От 1 до 12
РЗА
От 1 до 12
ОЗЗ
От 1 до 12
РНЛ
От 1 до 12
АПВ
От 1 до 12
АВР
От 1 до 12
Дискретные выходы
29
РВА10 Ал 5
Уставка
Диапазон
Положение главных контактов
От
1 до
12
Дистанционное управление
От
1 до
12
Отключен с запретом АПВ
От
1 до
12
Пуск АПВ
От
1 до
12
Пуск РЗА
От
1 до
12
Группа 1
От
1 до
12
Группа 2
От
1 до
12
Группа 3
От
1 до
12
Группа 4
От
1 до
12
РЗА
От
1 до
12
ОЗЗ
От
1 до
12
РНЛ
От
1 до
12
АПВ
От
1 до
12
АВР
От
1 до
12
Положение двери ШУ
От
1 до
12
Неисправность RCM
От
1 до
12
Неисправность
От
1 до
12
Предупреждение
От
1 до
12
Сигнал пользователя 1
От
1 до
12
Сигнал пользователя 2
От
1 до
12
Сигнал пользователя 3
От
1 до
12
Сигнал пользователя 4
От
1 до
12
Сигнал пользователя 5
От
1 до
12
Сигнал пользователя 6
От
1 до
12
Сигнал пользователя 7
От
1 до
12
Сигнал пользователя 8
От
1 до
12
Сигнал пользователя 9
От
1 до
12
Сигнал пользователя 10
От
1 до
12
Сигнал пользователя 11
От
1 до
12
Сигнал пользователя 12
От
1 до
12
3.3. Возможные неисправности и способы их решения
3.3.1. Поиск неисправностей
Шкаф управления обладает функцией самодиагностики. При выявлении неисправности выдается предупредительный
сигнал:
— на панель управления;
— по каналам передачи данных.
Для определения типа неисправности необходимо:
— скачать журнал неисправностей с помощью TELARM;
— просмотреть Журнал неисправности через меню панели управления.
3.3.2. Перечень возможных неисправностей
главных цепей
30
Руководство по эксплуатации
Неисправность
Рекомендуемые действия к устранению неисправности
1. Проверить целостность соединений:
— подключение разъемов Harting к OSM, RC;
— «прозвонить» жилы соединительного кабеля: 1,3,5,7;
Отказ отключения ВВ
— проверить сопротивление изоляции жил:1,3,5,7 соединительного кабеля от-
носительно земли. Значение не менее 5 МОм.
2. Отключить коммутационный модуль вручную с помощью кольца ручного от-
ключения. Отключение выполнять с помощью оперативной штанги.
1. Проверить, что OSM не находится в состоянии механической блокировки.
2. Проверить, что RC находится в нужном режиме управления:
— местном для управления с панели;
— дистанционном для SCADA; TELARM; МДВВ.
Отказ включения ВВ
3. Проверить целостность соединений:
— подключение разъемов Harting к OSM, RC;
— «прозвонить» жилы соединительного кабеля: 1,3,5,7;
— проверить сопротивление изоляции жил 1,3,5,7 соединительного кабеля от-
носительно земли. Значение не менее МОм.
1. Проверить, что OSM не находится в состоянии механической блокировки.
2. Проверить целостность соединений:
— подключение разъемов Harting к OSM, RC;
Обрыв цепи ЭМ
— «прозвонить» жилы соединительного кабеля: 1,3,5,7;
— проверить сопротивление изоляции жил 1,3,5,7 соединительного кабеля от-
носительно земли. Значение не менее 5 МОм.
1. Проверить целостность соединений:
— подключение разъемов Harting к OSM, RC;
Короткое замыкание в цепи ЭМ
— «прозвонить» жилы соединительного кабеля 1,3,5,7;
— проверить сопротивление изоляции жил 1,3,5,7 соединительного кабеля от-
носительно земли. Значение не менее 5 МОм.
1. Проверить целостность соединений:
— подключение разъемов Harting к OSM, RC;
— «прозвонить» жилы соединительного кабеля 1,3,5,7;
Превышение времени включения
— проверить сопротивление изоляции жил 1,3,5,7 соединительного кабеля от-
носительно земли. Значение не менее 5 МОм.
2. Проверьте отсутствие сигнала «Драйвер не готов». Если сигнал есть, дожди-
тесь подготовки драйвера к выполнению операции включения (см. техническое
характеристики).
1. Проверить целостность соединений:
— подключение разъемов Harting к OSM, RC;
— «прозвонить» жилы соединительного кабеля 1,3,5,7;
Превышение времени отключения
— проверить сопротивление изоляции жил 1,3,5,7,9,13 соединительного кабе-
ля относительно земли. Значение не менее 5 МОм.
2. Проверьте отсутствие сигнала «Драйвер не готов». Если сигнал есть, дожди-
тесь подготовки драйвера к выполнению операции отключения (см. техниче-
ское характеристики).
Ошибка драйвера
Не предусмотрено
31
РВА10 Ал 5
Неисправность
Рекомендуемые действия к устранению неисправности
Драйвер не готов
Подождите время необходимое для заряда драйвера.
В случае, если неисправность не удалось устранить одним из предложенных способов, рекомендуется обратиться в бли-
жайшее региональное представительство «Таврида Электрик».
3.3.3. Перечень возможных неисправностей вторичных цепей
Неисправность
Рекомендуемые действия к устранению неисправности
Отказ RCM
Не предусмотрено
1. Проверить отсутствие напряжения на питающей стороне
ЛЭП
2. Проверить целостность и правильность подключения це-
Отсутствие внешнего питания
пей оперативного питания;
3. Проверить исправность источника питания (цепи питаю-
щего трансформатора, автоматический выключатель)
Режим энергосбережения
Восстановить внешнее оперативное питание
Восстановить внешнее оперативное питание;
Емкость АБ ниже Уровня отключения
При необходимости уменьшить величину уставки Уровень
отключения.
Отключить оперативное питания (основное и от АКБ).
RСМ не готов
Подать оперативное питание повторно
Ошибка УС
Проверить целостность кабеля питания и кабеля данных RTU
1. Проверьте соответствие настроек порта RS232 в устрой-
стве связи и реклоузере
Ошибка инициализации УС
2. Проверьте включение режима питания внешней нагрузки
1. Проверьте физическое отсутствие КЗ
КЗ в цепи УС
2. Проверьте, что мощность приборов подключенных к дан-
ной цепи не превышает 15 Вт.
Проверьте целостность проводов, которыми подключается
Ошибка АКБ
АКБ
Проверьте целостность проводов, которыми подключается
Ошибка датчика АКБ
АКБ
Ошибка возникает, когда МДВВ отсутствует, но в настройках
Ошибка МДВВ
он включен. Отключите в настройках МДВВ.
МДВВ отключен
Переподключите МДВВ.
Проверьте целостность проводов, которыми подключается
BTM отключен
Bluetooth модуль
В случае, если неисправность не удалось устранить одним из предложенных способов, рекомендуется обратиться в бли-
жайшее региональное представительство «Таврида Электрик».
32
Руководство по эксплуатации
4.1.3. Измерение переходного сопротивления
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Проводить измерения рекомендуется приборами, обе-
спечивающими погрешность не более 5% током не менее
4.1. Сервисные операции с главными цепями
10% от номинального, например, микроомметром МКИ-200
с рабочим измерительным током 200 А.
4.1.1. Общие требования
Проведение сервисных операций с главными цепями
Значение переходного сопротивления, измеренное
не требуется. В случае необходимости могут быть выполне-
в процессе эксплуатации должно отличаться от нормируе-
ны следующие проверки:
мого 85 мкОм не более чем на 20% в большую сторону. Если
значение выходит за нормируемые пределы, то требуется
— измерение переходного сопротивления главной
выполнить 5 операций ВО.
цепи;
— высоковольтные испытания изоляции коммутацион-
4.2. Сервисные операции с вторичными цепями
ного модуля.
4.2.1. Замена аккумуляторной батареи
4.1.2. Испытание изоляции переменным одноминутным
Замену АКБ рекомендуется производить один раз
напряжением
в 10 лет. Дата отсчитывается со дня ввода оборудования
Испытаниям подвергается изоляция:
в эксплуатацию.
— «фаза-земля»;
Порядок замены:
— продольная изоляция (изоляция между разомкнуты-
— отключить автомат АКБ;
ми контактами ВДК).
— отсоединить разъем провода АКБ от блока управле-
Испытания продольной изоляции производится в по-
ния;
фазном режиме.
— отсоединить плату от отрицательного контакта АКБ;
Испытательное напряжение 90% от 42 кВ — 37,8 кВ.
— отсоединить провод от положительного контакта
Подъем напряжения в соответствии с ГОСТ
1516.2
АКБ;
п.7.2.4.
— ослабить крепление АКБ, извлечь батарею;
— установить новую батарею. Подключение выполнить
в обратном порядке.
Разъем провода АКБ
Автоматически выключатель АКБ
Контакт «-» АКБ
Контакт «+» АКБ
Держатель АКБ
Рис 4.1. Замена АКБ
33
РВА10 Ал 5
4.3. Проверки
4.3.1. Общая информация
Реклоузер обладает функцией самодиагностики. При выявлении неисправности выдается предупредительный или ава-
риный сигнал:
— на панель управления;
— по каналам передачи данных, если реклоузер подключен в SCADA систему.
4.3.2. Контроль остаточного ресурса
Реклоузер обладает функцией контроля остаточного ресурса:
— коммутационного
— механического.
Просмотр значений с панели управления

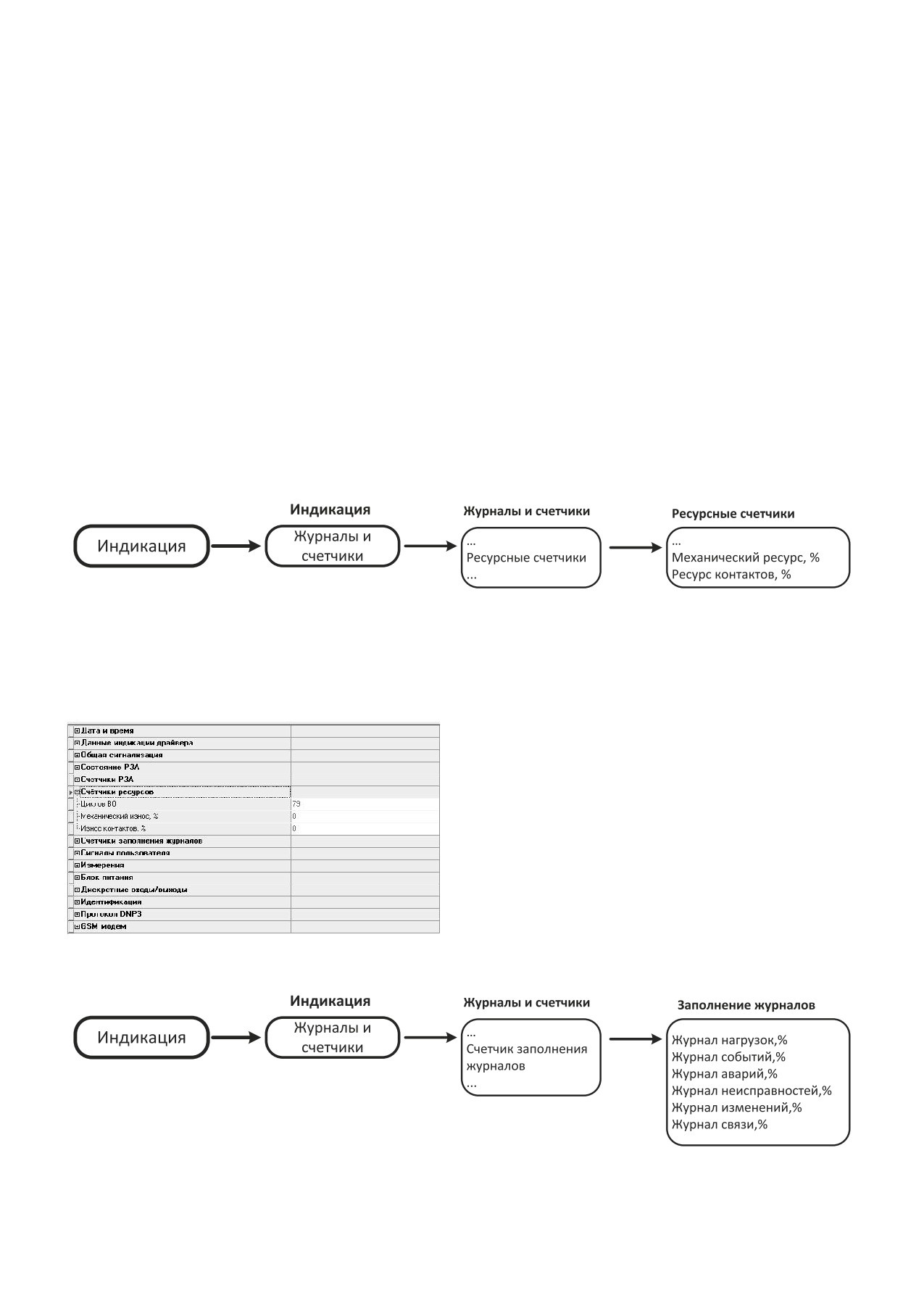

Рис 4.2. Контроль остаточного ресурса с панели управления
Для просмотра значений с TELARM требуется запросить состояние системы
Далее открыть раздел счетчики ресурсов
При выработке механического или коммутационного ре-
сурсов рекомендуется заменить коммутационный модуль.
4.3.3. Контроль заполнения журналов
Журналы в составе реклоузера имеют ограниченную ем-
кость.
Просмотр значений с панели управления
Рис 4.3. Контроль остаточного ресурса с TELARM
Рис 4.4. Просмотр заполнения журналов с панели управления
Для просмотра значений с TELARM требуется запросить состояние системы
34
Руководство по эксплуатации
При заполнении журналов более чем на 70-80% реко-
мендуется производить из загрузку в TELARM и выполнять
Запросить
последующую команду очистки памяти шкафа управления.
состояние
Загрузка журналов выполняется автоматически при
системы
подключении к реклоузеру. Если этого не произошло, то
необходимо выполнить команду:
Устройство /Запросить журналы
Запросить
журналы
Рис 4.5. Запрос состояния системы
в состоянии системы выбрать раздел «Счетчики запол-
нения журналов»
Рис 4.7. Запрос журналов с реклоузера
Контроль загрузки журналов выполнить в журнале свя-
зи. В нем должен появиться перечень полученных журна-
лов.
Рис 4.6. Просмотр заполнения журналов с TELARM
Рис 4.8. Журнал связи. Загрузка журналов.
Для очистки журналов из TELARM требуется выполнить
Для очистки журналов с панели управления требуется
команду:
выполнить
Устройство /Очистить память /Все журналы
Управление
Управление
Стереть журналы
Очистить память
Рис 5. Очистка журналов с панели управления
Рис 4.9. Очистка журналов с TELARM
35
РВА10 Ал 5
4.4. Монтаж, наладка
5.2.2. Замена коммутационного модуля
Порядок замены коммутационного модуля:
Монтаж, наладка производятся в соответствии с «Ин-
струкцией по монтажу и пуско-наладке»
— отключить автоматические выключатели цепей пе-
ременного тока;
— отключить автоматический выключатель АКБ;
— отсоединить разъем соединительного устройства от
коммутационного модуля;
5. ТЕКУЩИЙ РЕМОНТ
— отсоединить спуск заземления;
5.1. Общая информация
— отсоединить провода от высоковольтных выводов;
Для реклоузера РВА10_Ал_5 не требуется проведение
— если спуск коммутационного модуля будет осущест-
капитальных, средних и текущих ремонтов.
вляться при помощи крана, то необходимо установить мон-
тажные рымы.
5.2. Замена оборудования при выходе из строя
5.2.1. Общая информация
Замена оборудования вследствие выхода его из строя,
поломки должна производиться в присутствии инженера
сервисно-гарантийного отдела регионального представи-
тельства «Таврида Электрик».
При выходе из строя элемента РВА10_Ал_5, он заме-
няется на аналогичный. Оборудование для замены пре-
доставляется технико-коммерческим центром «Таврида
Электрик». Условия предоставления оборудования опре-
деляются действующими, на момент выхода из строя, га-
рантийными обязательствами.
Замена оборудование производится с выполнением со-
блюдением техники безопасности, выполнением органи-
зационных и технических мероприятий по производству

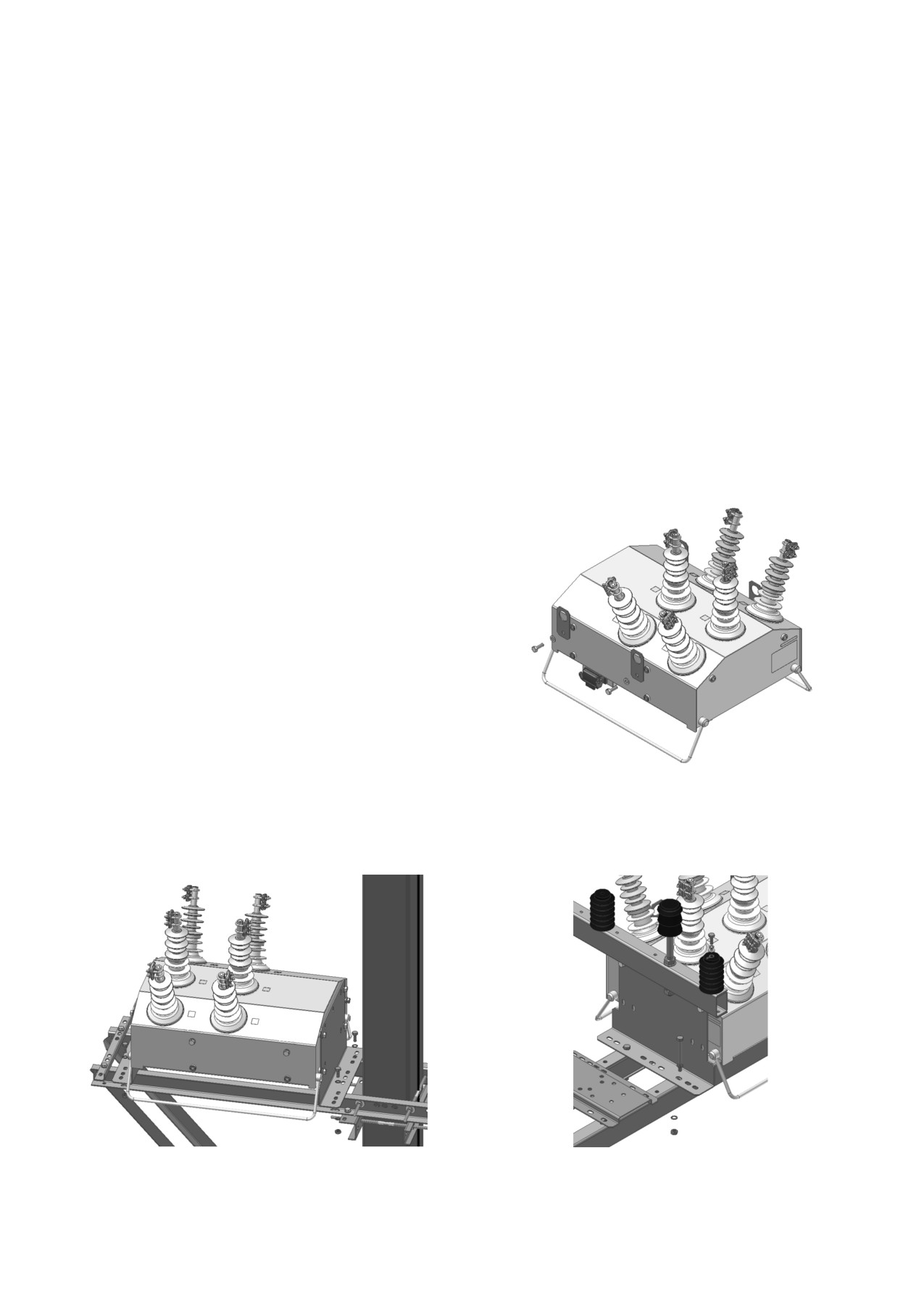

Рис 5.1. Установка рымов
работ.
— открутить болты, удерживающие уголки с OSM на площадке;
Для одноопорного комплекта
Для двухопорного комплекта
Рис 5.2. Подготовка OSM к спуску
36
Руководство по эксплуатации
— опустить коммутационный модуль на землю. Снять
— переставить оборудование связи, если оно исполь-
уголки.
зовалось;
Установка нового модуля производить в обратном по-
— выполнить настройку нового шкафа;
рядке. Перед установкой выполнить испытания в соответ-
— выполнить установку шкафа в обратном порядке.
ствии с п. 4.1.2 и п. 4.1.3.
5.2.4. Замена ТСН
5.2.3. Замена шкафа управления
Порядок замены:
Порядок замены:
— отключить автоматические выключатели цепей пе-
— отключить автоматические выключатели цепей пе-
ременного тока;
ременного тока;
— отключить автоматический выключатель АКБ
— отключить автоматический выключатель АКБ;
— отсоединить провода высоковольтной цепи;
— отсоединить разъем соединительного устройства;
— отсоединить провода низковольтной цепи;
— отсоединить цепи от ТСН;
— открутить болтовые соединения;
— открутить болты узла крепления шкафа. Опустить
шкаф управления на землю;
— снять трансформатор;
— снять АКБ. Установить ее в новый шкаф в соответ-
— выполнить установку нового ТСН в обратном поряд-
ствии с п. 4.2.1;
ке.
Рис 5.3. Замена ТСН
Перед установкой нового ТСН требуется выполнить перечень испытаний в соответствии с рекомендациями завода изго-
товителя.
5.2.5. Замена ОПН
Порядок замены:
— отключить провод, которым ОПН подключается в линию;
— открутить болтовое соединение;
— снять ОПН;
— выполнить установку нового ОПН в обратном порядке.
37
РВА10 Ал 5

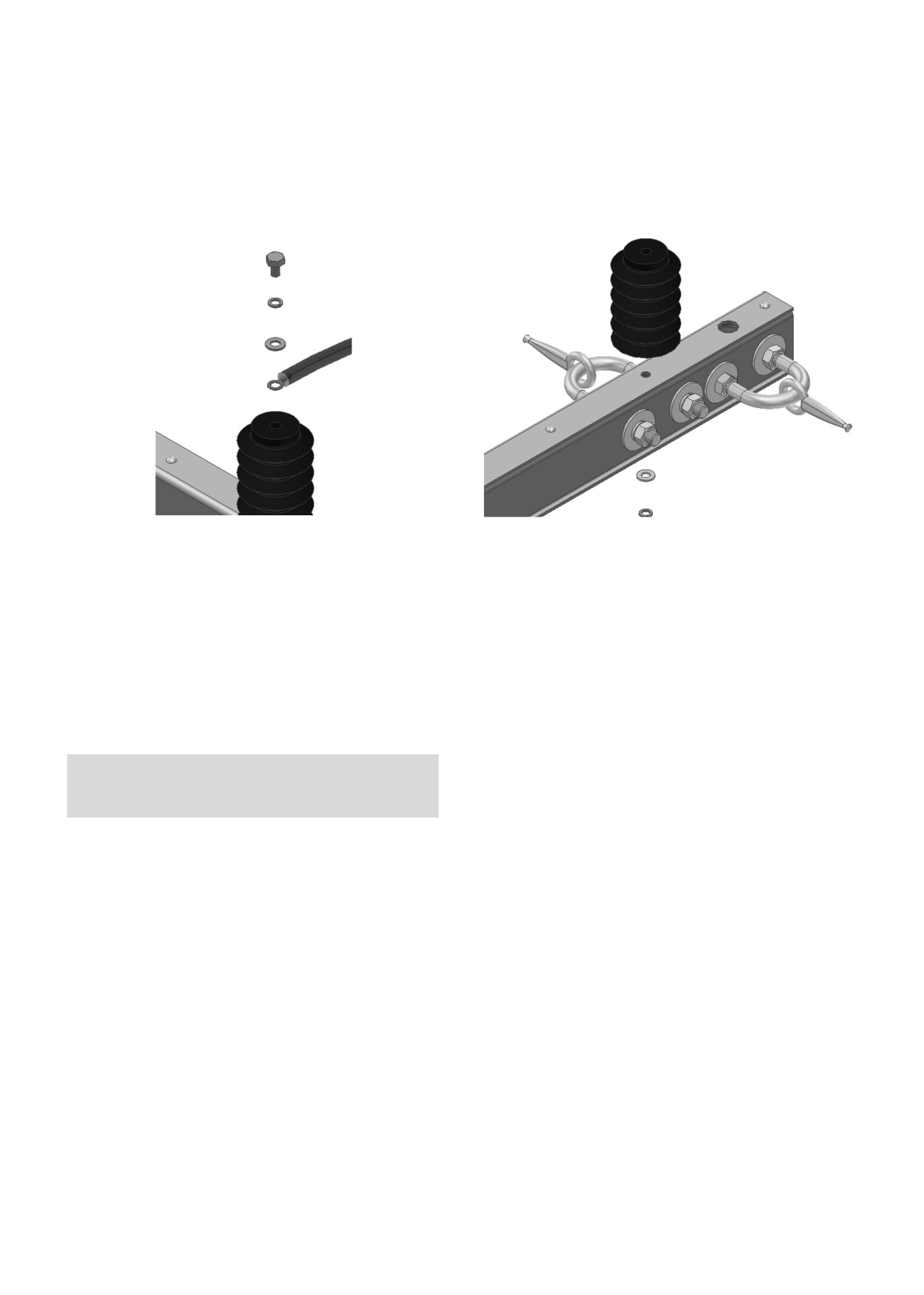

Рис 5.4. Замена ОПН
5.2.6. Замена оборудования связи
При погрузке должны приниматься меры по предот-
Порядок замены:
вращению истирания транспортной тары о внутренние по-
верхности кузова автомашины.
— отключить автоматические выключатели цепей пе-
ременного тока;
Для подъёма и перемещения необходимо использовать
транспортные тележки.
— отключить автоматический выключатель АКБ;
— отсоединить оборудование связи;
6.2. Хранение
— установить новое аналогичное оборудование. Под-
Хранение производится в помещениях с естественной
ключение выполнить в обратном порядке.
вентиляцией без искусственно регулируемых климати-
ческих условий, где колебания температуры и влажности
воздуха меньше, чем на открытом воздухе, например, в ка-
Внимание! Перед установкой нового оборудования
менных, бетонных, металлических с теплоизоляцией и дру-
связи требуется выполнить его настройку.
гих подобных хранилищах, расположенных в макроклима-
тических районах с умеренным и холодным климатом.
Условия хранения в части воздействия климатических
факторов внешней среды 8ОЖ3 по ГОСТ 15150-69:
— верхнее значение температуры воздуха +50°С,
6. ХРАНЕНИЕ И ТРАНСПОРТИРОВКА
— нижнее значение температуры воздуха — 60°С,
— верхнее значение относительной влажности — 100%
6.1. Транспортировка
при +25°С,
Условия транспортирования в зависимости от воздей-
— среднегодовое значение относительной влажности
ствия механических факторов — жёсткие (Ж) в соответ-
— 80% при +15°С.
ствии с ГОСТ 23216-78 в закрытом транспорте любого вида.
Условия транспортирования в части воздействия кли-
матических факторов внешней среды — по условиям хра-
нения 8 (ОЖ3) ГОСТ 15150:
— верхнее значение температуры воздуха — плюс
7. УТИЛИЗАЦИЯ
50°С;
Реклоузер РВА10_Ал_5 не представляет опасности для
— нижнее значение температуры воздуха — минус
окружающей среды и здоровья людей, не содержит драго-
60°С.
ценных металлов и после окончания срока службы утили-
зируется, как бытовые отходы.
