Инструкция проектировщика. Использование в Autodesk Revit BIM-моделей ком-пании Master Builders Solutions (2021 год)

1. Перечень моделей

Данный комплект предназначен для применения проектными, строительно-мон-

тажными организациями, предприятиями, иными юридическими и физическими лицами

при проектировании жилых и административных зданий, объектов социально-культур-

ного и коммунально-бытового назначения, объектов и инженерных сооружений систем

коммунальной и транспортной инфраструктуры и иных объектов (объекты культуры, об-

разования, здравоохранения, спортивные здания и сооружения, здания и сооружения

производственного назначения, здания и сооружения энергетики, нефтегазового ком-

плекса, транспорта, связи, сельского и водного хозяйства).

Представленный каталог содержит материалы и модели изолирующих конструк-

ций и элементов изоляции в виде загружаемых семейств категории «Обобщенные мо-

делиª и системных семейств категории «Стенаª и «Перекрытиеª.

Модели разработаны в Autodesk Revit 2019.

В моделях используются общие параметры - ФОП 2019 (ADSK) + MBS параметры

(обозначаются префиксом MBS).

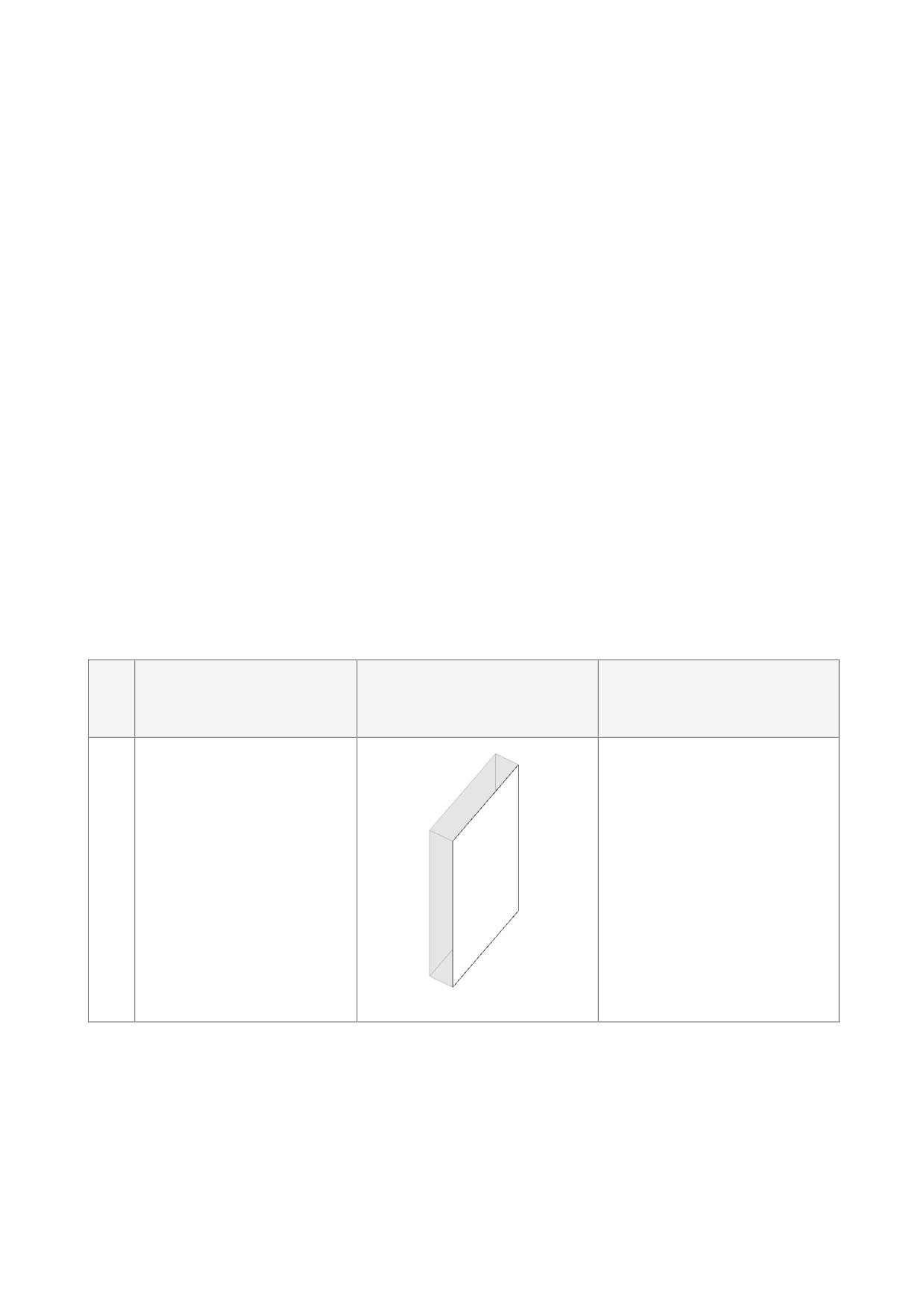

Перечень BIM моделей:

№

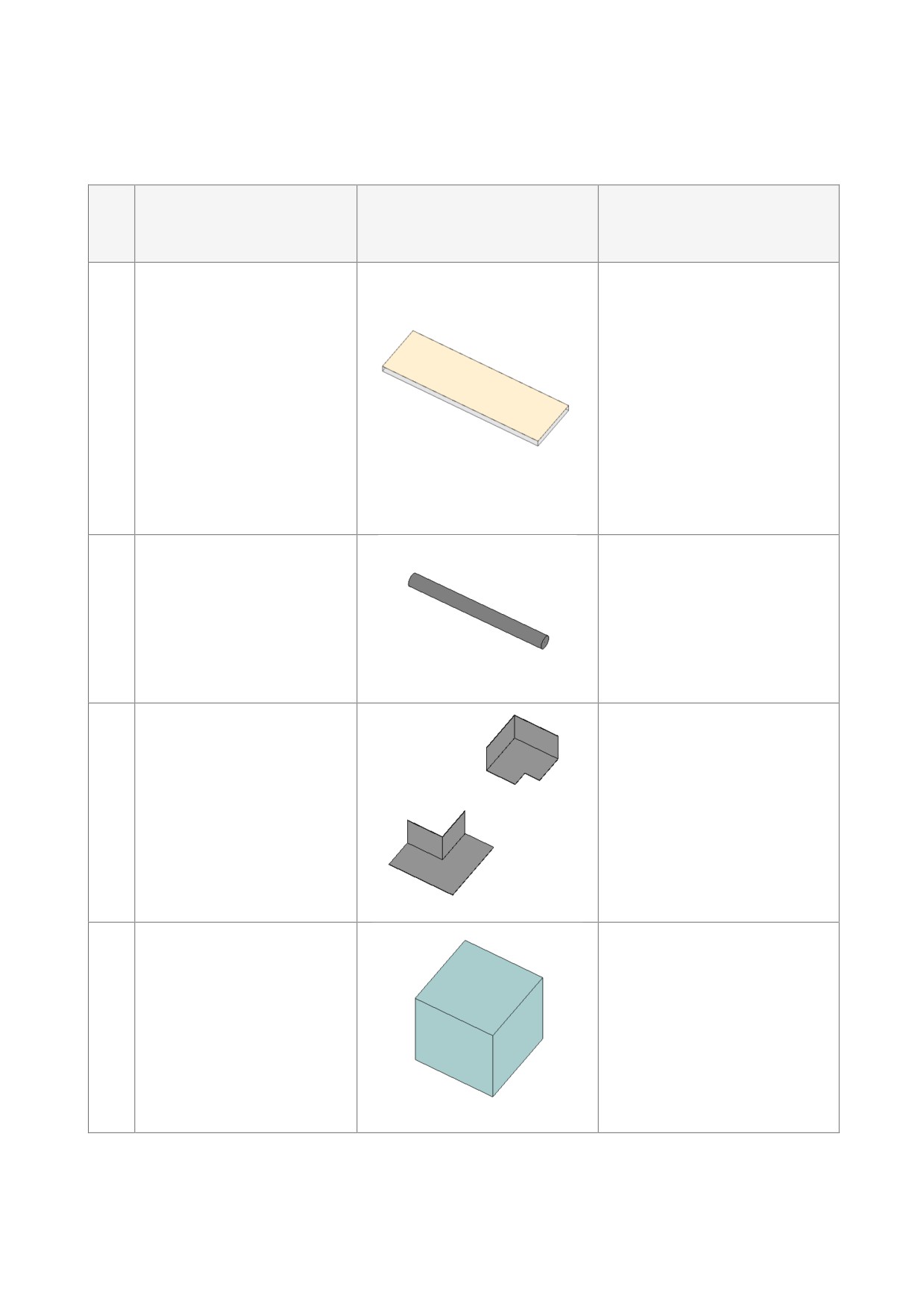

Тип


Продукция

1

MasterSeal 6338

MasterSeal 6808

MasterSeal 7000 CR

Системное семей-

Каждый тип продукции

ство стены

представлен в двух

вариантах, в зависи-

мости от вида прай-

мера, используемого в

системах.

№

Тип


Продукция

2

MasterSeal 6338

MasterSeal 6808

MasterSeal 7000 CR

Системное семей-

ство

Каждый тип продукции

представлен в двух

перекрытий

вариантах, в зависи-

мости от вида прай-

мера, используемого в

системах.

3

Системное семей-

MasterSeal

ство гибкие трубы

909/MasterSeal 901

4

Загружаемое се-

мейство категории

MasterSeal 754 IC

«Обобщенная мо-

дельª

MasterSeal 754 OC

5

MasterSeal P 385

MasterSeal P 770

MasterSeal M 790

Материал

MasterSeal M808

MasterSeal 501

MasterSeal 525

MasterSeal 531

MasterSeal 588

№

Тип


Продукция

MasterSeal 6100 FX

PCI Barraseal

MasterSeal 620

MasterSeal 645

MasterSeal 754

MasterSeal 934

MasterSeal 935

MasterSeal 938

MasterSeal 910

MasterSeal 912

MasterSeal 930 / Master-

Seal 933

MasterSeal NP 474

MasterSeal 440

MasterSeal CR 170/171

PCI Escutan

MasterSeal 590

MasterEmaco S488

MasterEmaco N5100

MasterTile 630

MasterTop P770

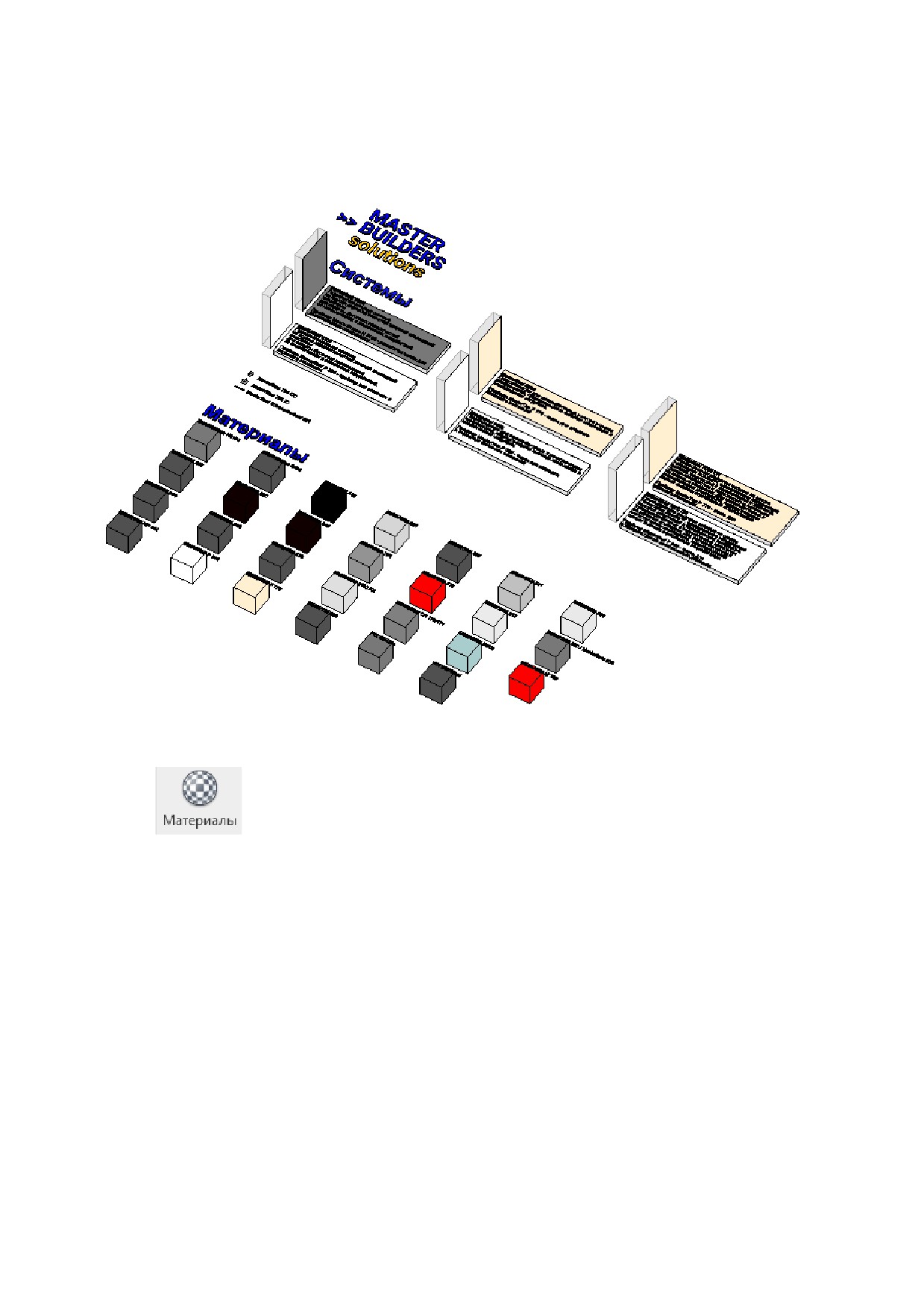

В файле формата RVT размещены все типоразмеры семейств и разработаны

спецификаций для проверки наполнения элементов информацией. Спецификации

также автоматически выполняют подсчет количества материалов и изделий, разме-

щенных в проекте.

Модели содержат необходимые технические данные об изделиях, согласно тех-

ническому описанию.

Просмотреть технические характеристики материалов можно в диспетчере мате-

риалов

на вкладке «Управлениеª.

2. Загрузка моделей и материалов в проект Autodesk Revit

Загрузка подготовленных элементов в рабочий проект может производиться не-

сколькими способами, алгоритмы действий для каждого из них описаны далее.

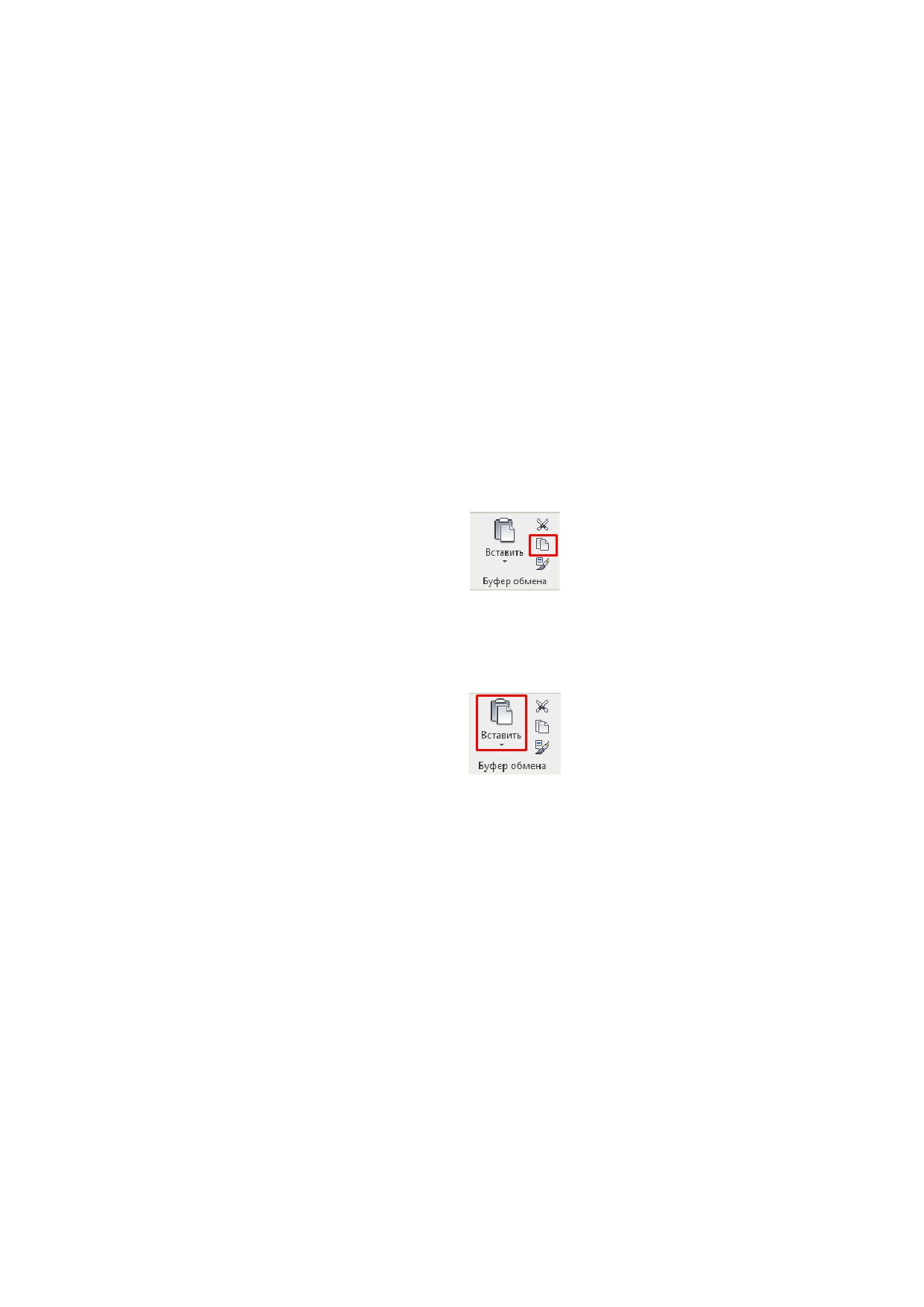

2.1. Копирование одного или нескольких элементов:

1. Запустите Autodesk Revit;

2. Откройте свой проект, в котором Вы осуществляете моделирование, а также

проект «Библиотеки MBS».

3. Выберите необходимый элемент или несколько элементов в проекте «Биб-

лиотеки MBSª, после чего на вкладке «Изменитьª в панели инструментов

нажмите «Копировать в буфер обменаª или нажмите сочетание клавиш

Ctrl+C.

Для того, чтобы выбрать несколько элементов прокликайте их правой

кнопкой мыши с зажатой клавишей Ctrl или воспользуйтесь рамкой выбора.

4. Затем перейдите в свой проект и на вкладке «Изменитьª нажмите кнопку

«Вставитьª или сочетание клавиш Ctrl + V и разместите элемент в проекте.

Вместе со скопированными элементами в Вашем проекте будут автоматически

созданы типы стен и/или перекрытий, соответствующие выбранным элементам. Все

материалы, принадлежащие этим элементам, перенесутся в библиотеку материалов

Вашего проекта.

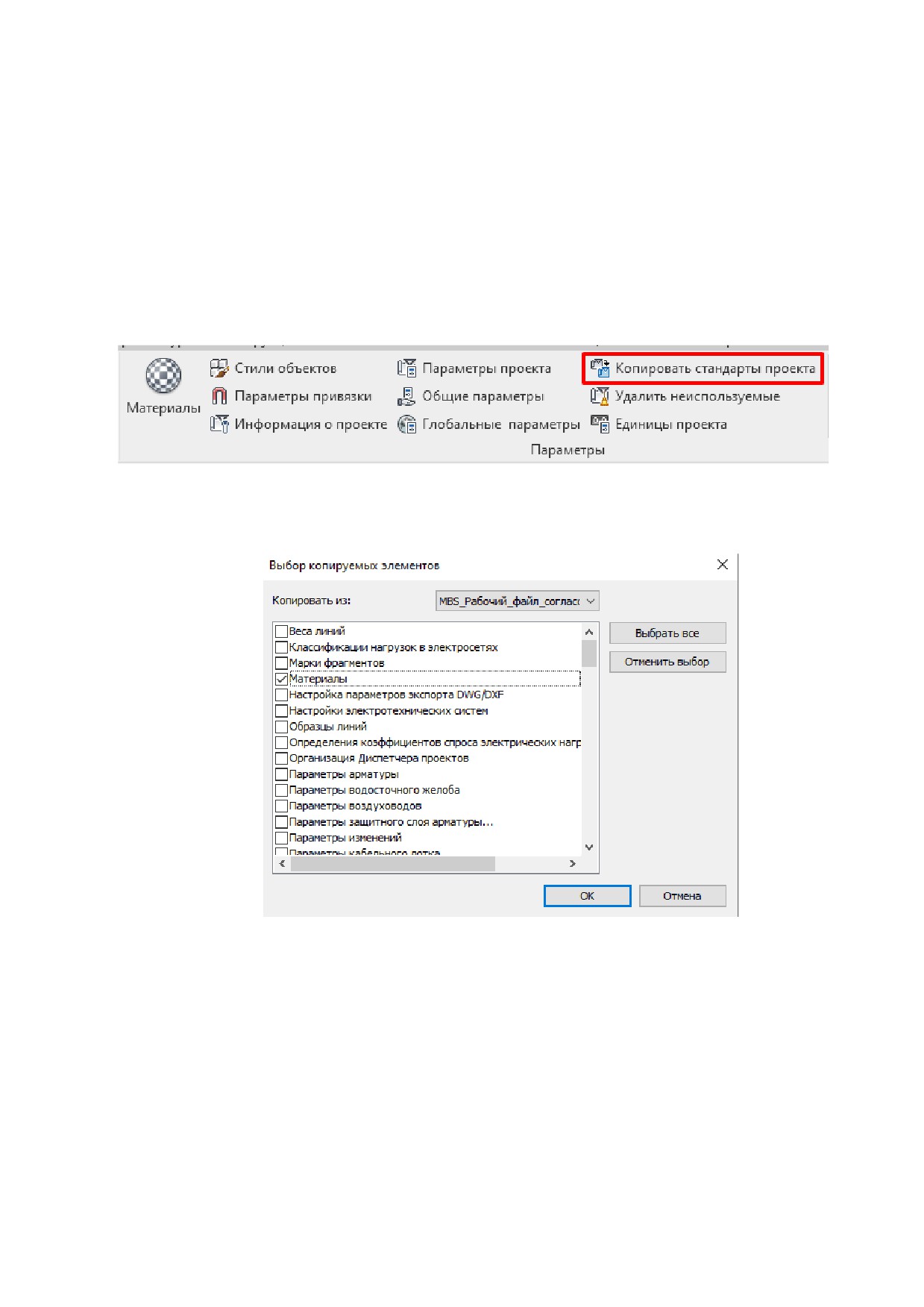

2.2. Копирование всех элементов.

1. Запустите Autodesk Revit и откройте свой проект, в котором Вы осуществля-

ете моделирование, а также проект «Библиотеки MBS».

2. В своем проекте перейдите на вкладку «Управлениеª и выберете функцию

«Копировать стандарты проектаª

3. В открывшемся окне отметьте элементы которые нужно скопировать и

нажмите «OK»

Теперь элементы загружены, Вы можете разместите их в проекте.

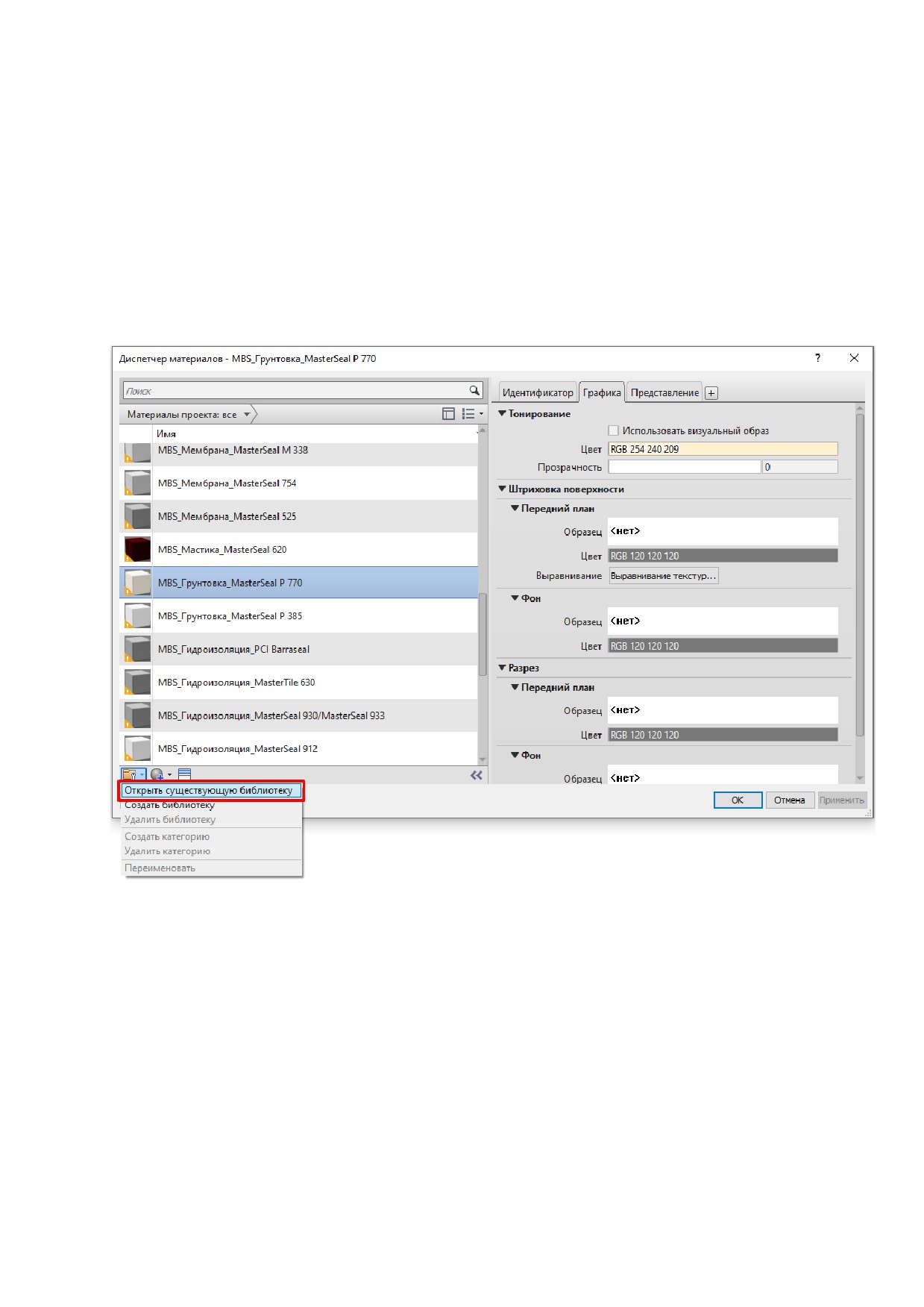

2.3. Загрузка материалов через библиотеку.

Для того чтобы загрузить библиотеку материалов в проект, в диалоговом окне

«Диспетчера материаловª нажмите кнопку - «Открыть существующую библиотекуª,

найдите на Вашем компьютере файл библиотеки материалов «MBS_Библиотека_Ма-

териалов.adsklibª и нажмите кнопку «Открытьª.

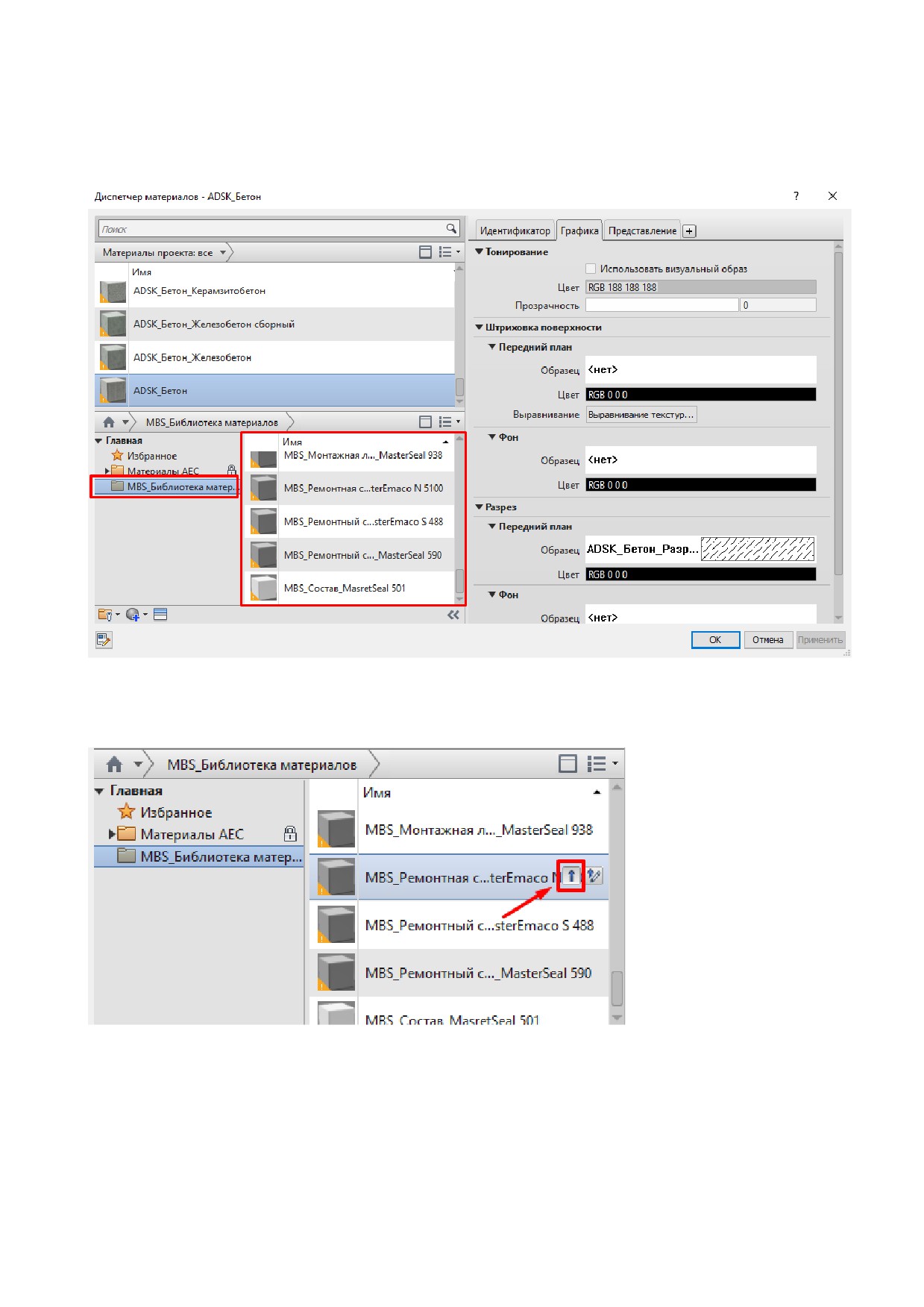

Для добавления необходимых материалов из библиотеки в проект необходимо нажать

кнопку добавления.

3. Размещение моделей в проекте

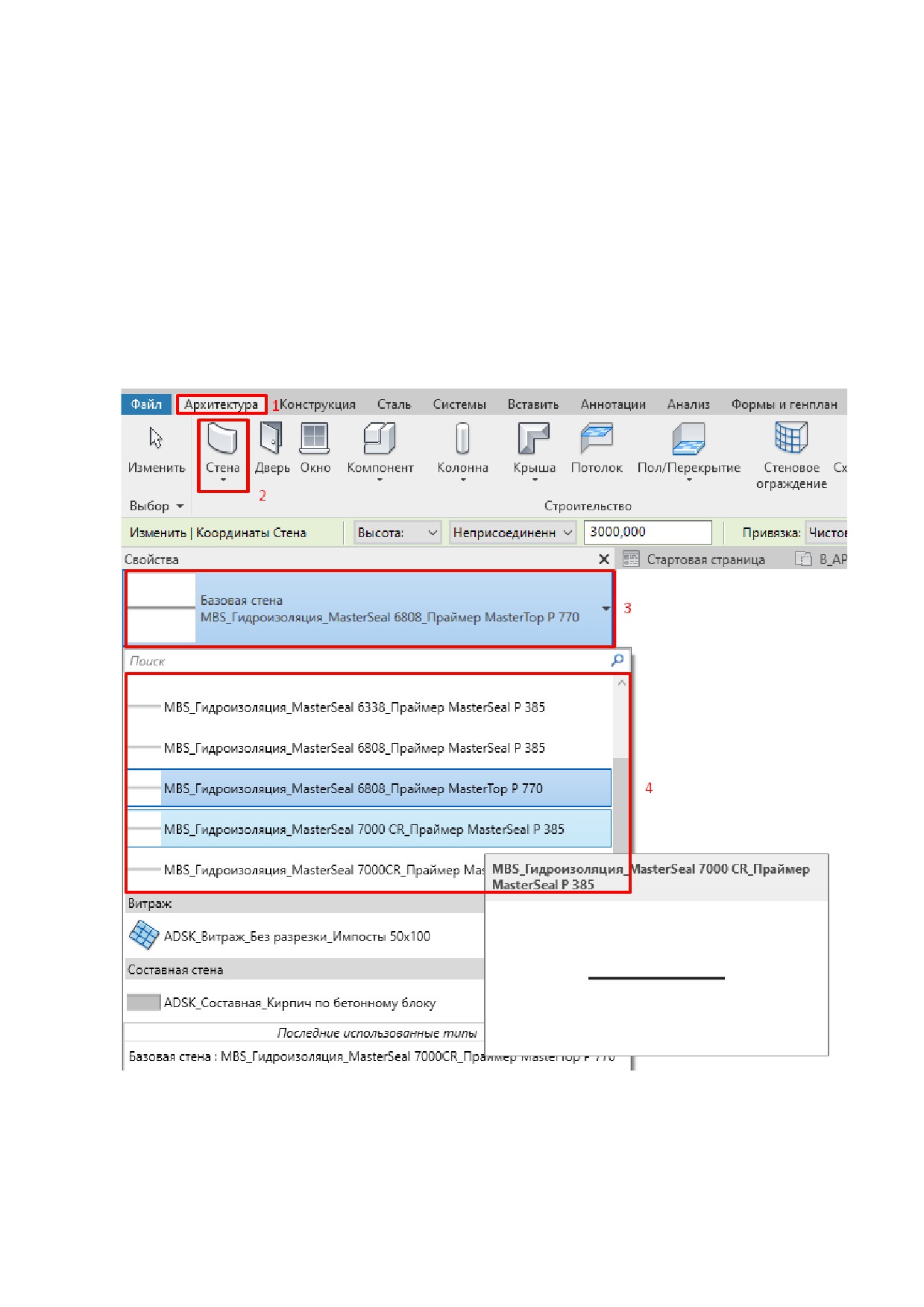

3.1. Размещение стен.

Перейдите на вид, где хотите разместить элемент, на панели управления перей-

дите на вкладку «Архитектураª, выберите инструмент «Стенаª, в панели свойств выбе-

рите нужный типоразмер и разместите в проекте, предварительно задав параметры

смещения.

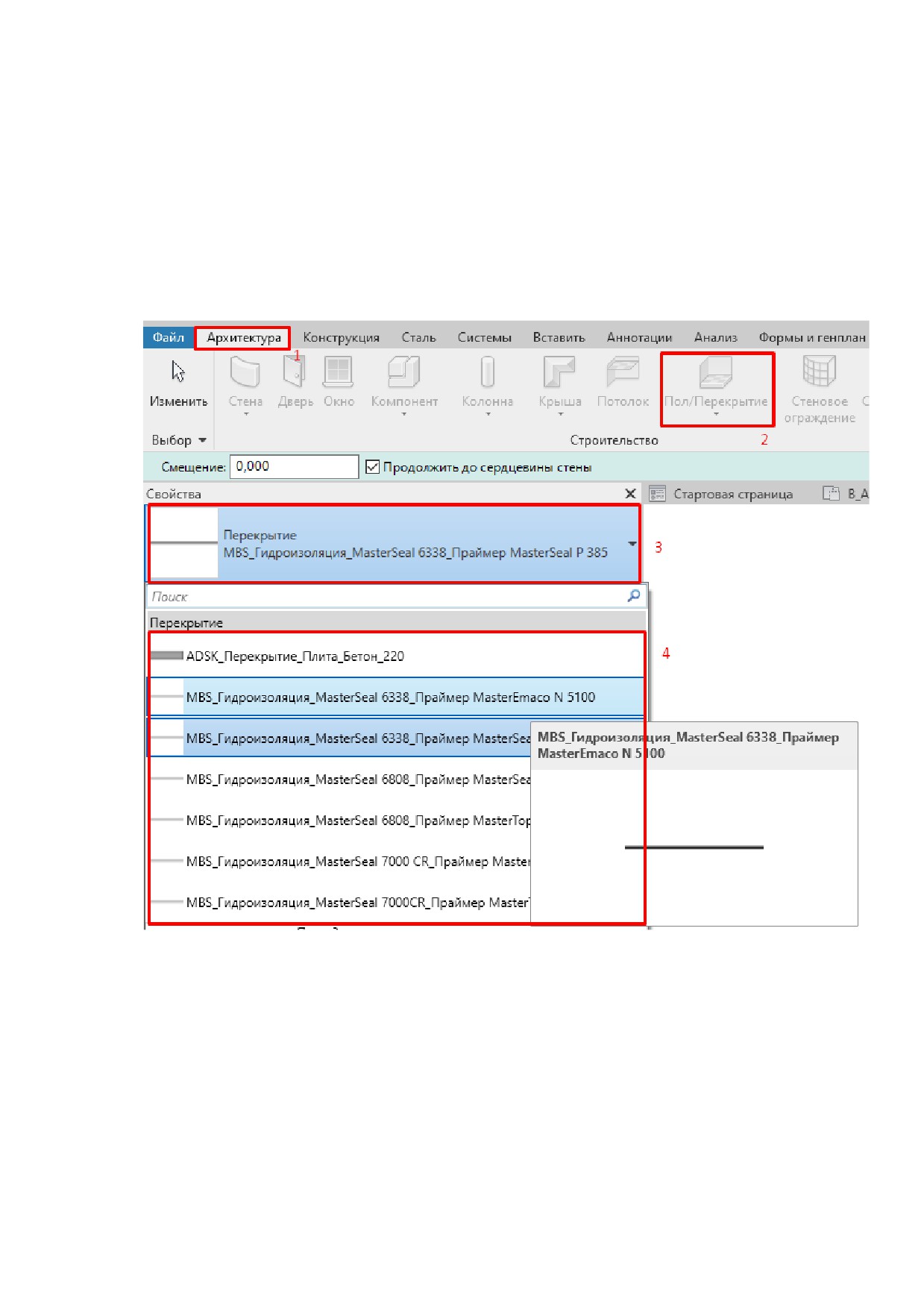

3.2. Размещение перекрытий.

Перейдите на план этажа или 3D-вид, где вы хотите разместить элемент. На па-

нели управления перейдите во вкладку «Архитектураª, свойств выберите нужный типо-

размер и разместите его в проекте, нарисовав эскиз.

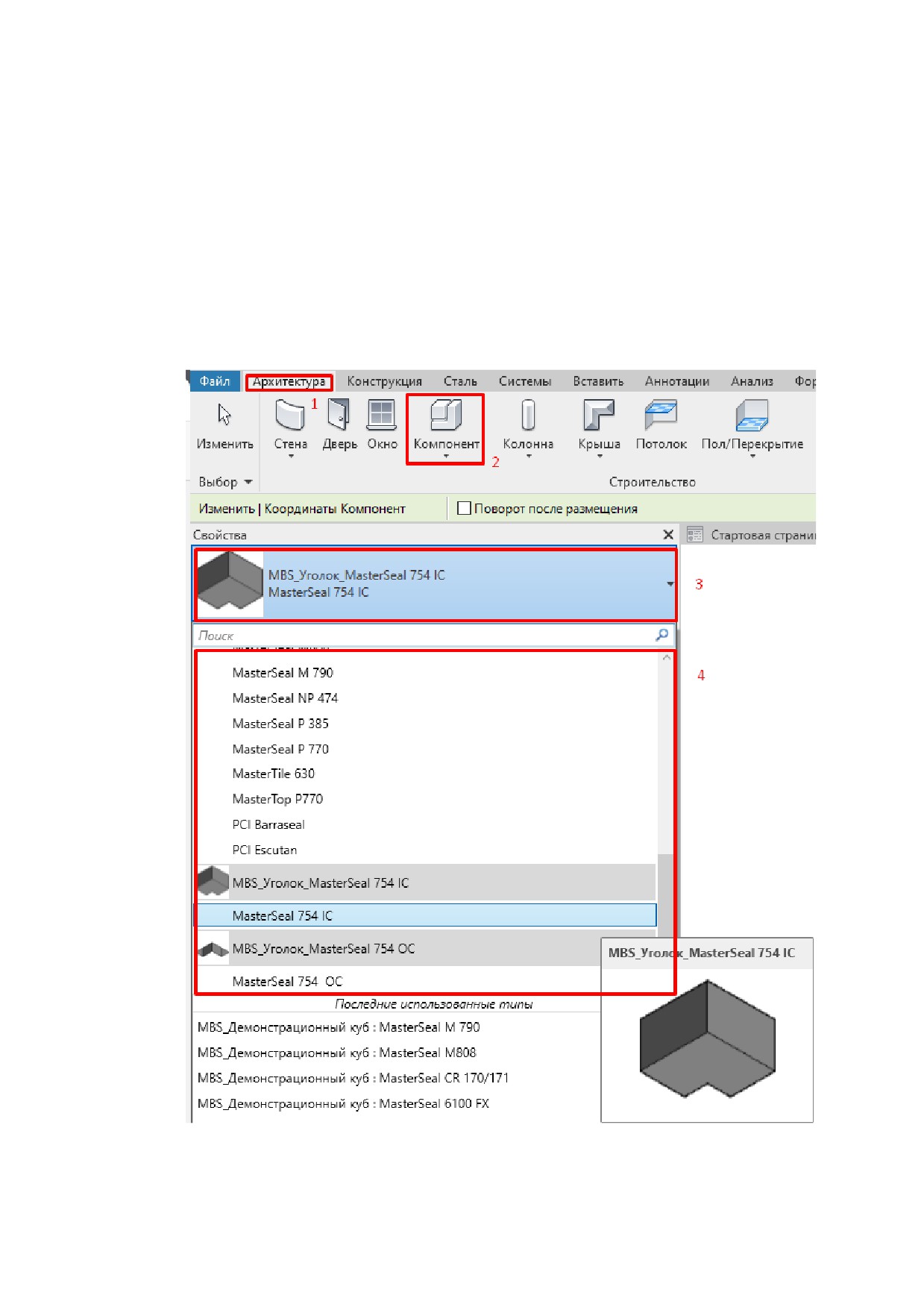

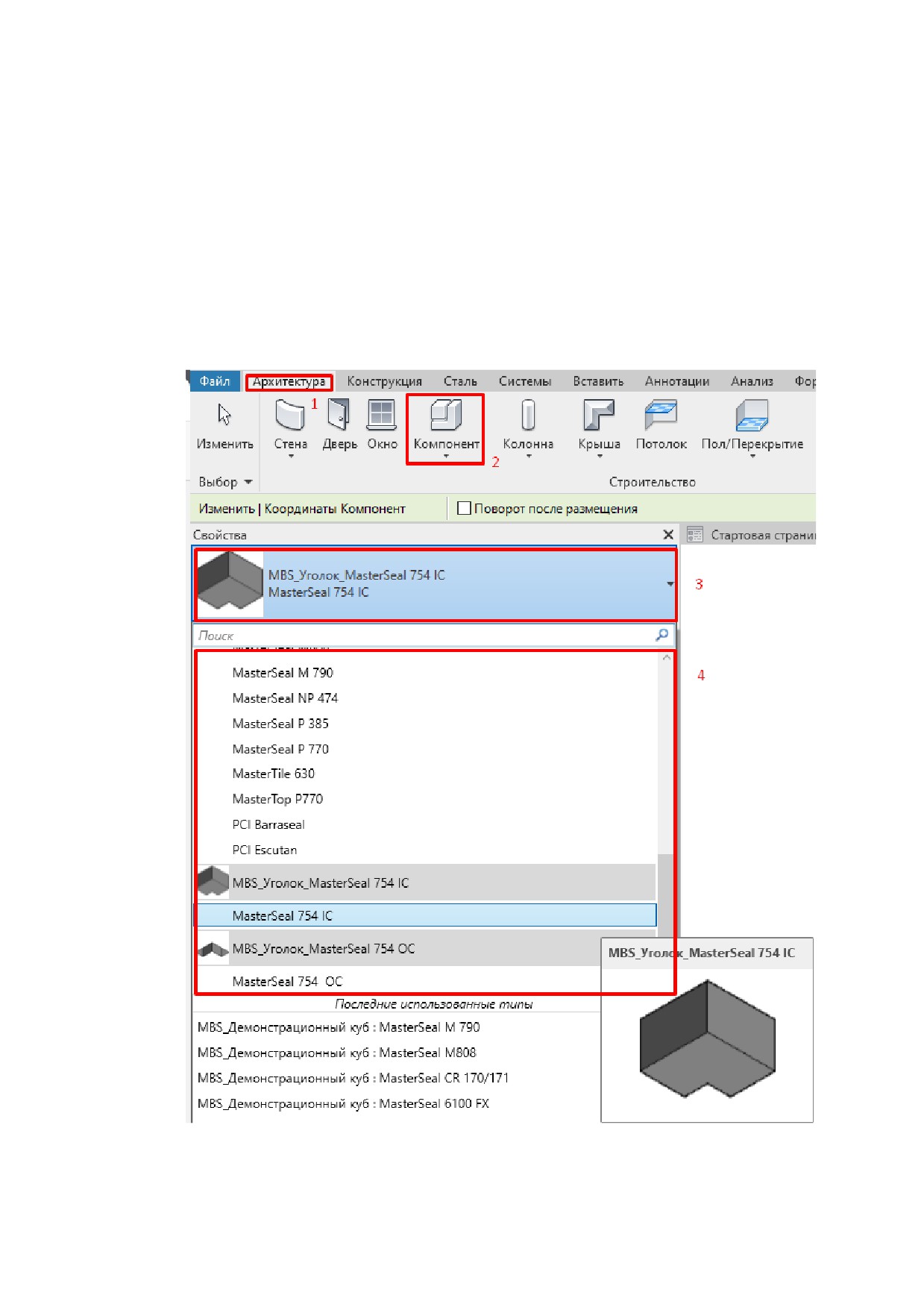

3.3. Размещения элементов «Уголокª.

Перейдите на план этажа или 3D-вид, где вы хотите разместить элемент. На па-

нели управления перейдите на вкладку «Архитектураª, выберите инструмент «Компо-

нентª, в панели свойств выберите нужную модель и разместите в проекте.

Размещение элемента в модели происходит согласно его назначению.

Используя клавишу «Пробелª возможно поворачивать модель.

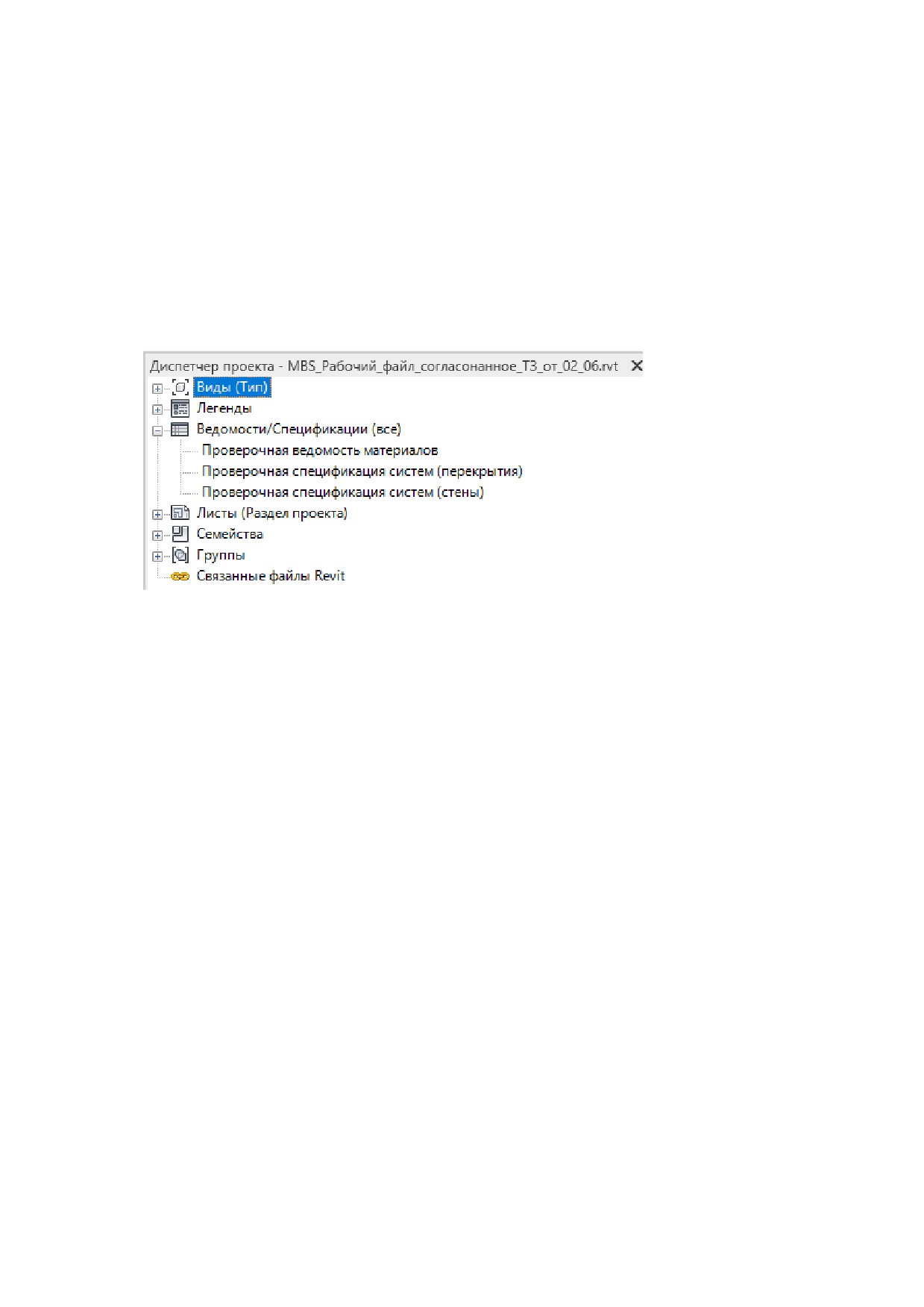

4. Спецификации для расчета количества элементов

В проекте созданы спецификации, которые позволяют быстро проверить напол-

нение элементов информацией.

Спецификации также автоматически выполняют подсчет количества материалов

и изделий, размещенных в проекте.

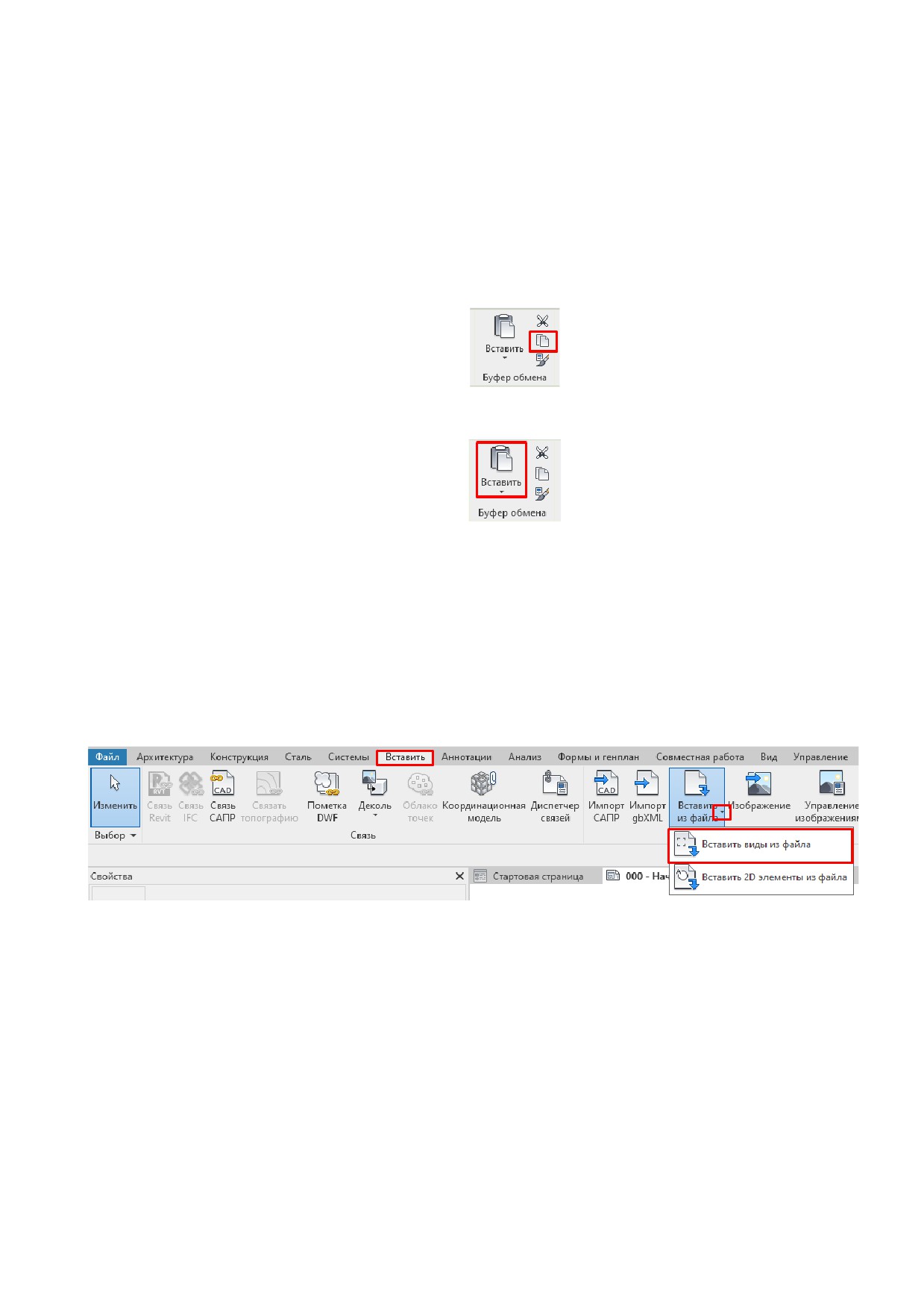

4.1. Копирование спецификации

Чтобы перенести настроенную спецификацию из проекта «Библиотеки MBS»

можно воспользоваться одним из предложенных ниже способов.

1. Выделите спецификацию в диспетчере проекта, после чего на вкладке «Изме-

нитьª в панели инструментов нажмите «Копировать в буфер обменаª или

нажмите сочетание клавиш Ctrl + C.

Затем перейдите в свой проект и на вкладке «Изменитьª нажмите кнопку

«Вставитьª или сочетание клавиш Ctrl + V.

Спецификация появится в соответствующем разделе Диспетчера проектов.

2. Зайдите на вкладку «Вставкаª → «Вставить из файлаª → «Вставить виды из

файлаª → в появившемся окне укажите путь к файлу со спецификацией → из

списка выберите спецификацию оборудования.

Для этого способа не нужно открывать файл со спецификацией, достаточно

указать путь к нему.

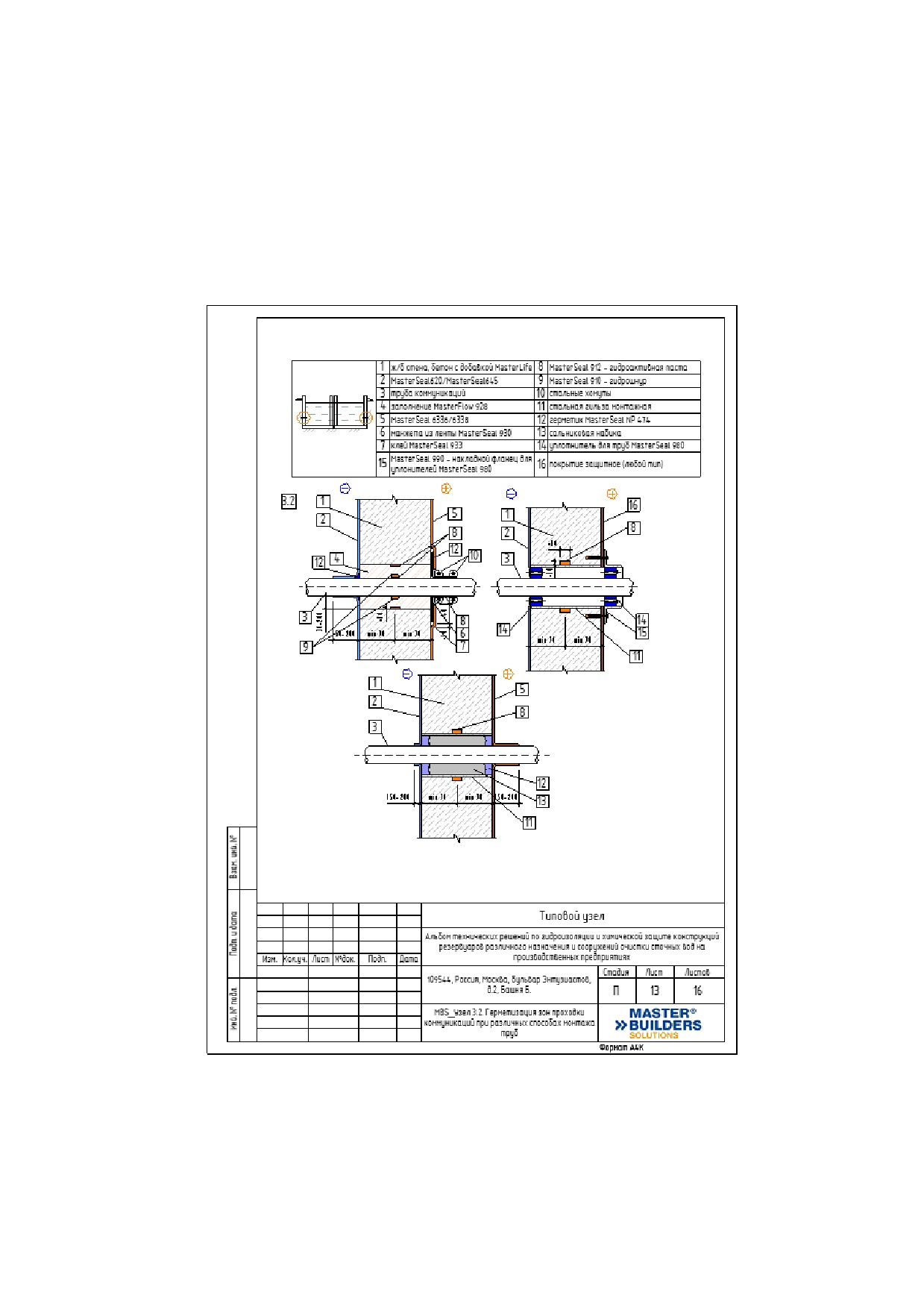

5. Узлы элементов

2D-узлы выполнены в чертежных видах инструментами аннотации.

Узлы также могут быть скопированы в другой проект стандартными методами копиро-

вания, и применяться с сохранением всех параметров. Все узлы размещены на листах.

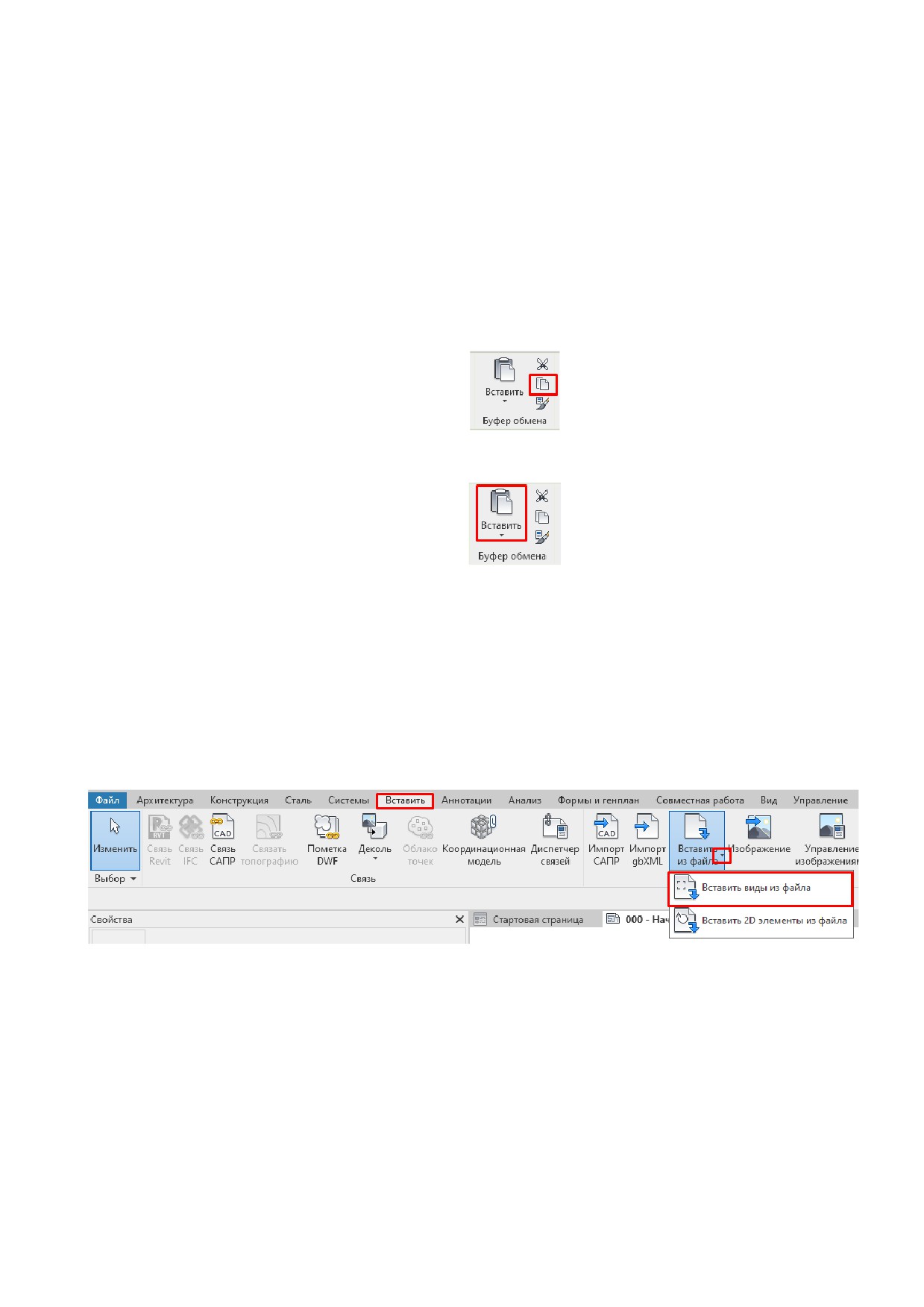

Чтобы перенести настроенный узел из проекта «Библиотеки MBSª можно вос-

пользоваться одним из предложенных ниже способов.

1. Выделите узел или лист в диспетчере проекта, после чего на вкладке «Изме-

нитьª в панели инструментов нажмите «Копировать в буфер обменаª или

нажмите сочетание клавиш Ctrl + C.

Затем перейдите в свой проект и на вкладке «Изменитьª нажмите кнопку

«Вставитьª или сочетание клавиш Ctrl + V.

Узел появится в соответствующем разделе Диспетчера проектов.

2. Зайдите на вкладку «Вставкаª → «Вставить из файлаª → «Вставить виды из

файлаª → в появившемся окне укажите путь к файлу с узлами → из списка

выберите необходимые узлы.

Для этого способа не нужно открывать файл с узлами, достаточно указать

путь к нему.

///////////////////////////////////////
