2. Работа с модулем

Предварительно, проектировщик создает в пространстве модели

необходимую геометрию в масштабе

1 к

1. Оформление

чертежей, которые в дальнейшем будут публиковаться,

выполняется в пространстве Листов. При создании листов, можно

использовать поставляемый с модулем шаблон с основными и

дополнительными форматами, или создать свой шаблон.

Такой принцип работы рекомендуется разработчиком,

компанией AutoDESK

(htps://knowledge.autodesk.com/ru/support/autocad/getng-

started/caas/CloudHelp/cloudhelp/2019/RUS/AutoCAD-Core/files/GUID-

990538B6-DDA1-4190-BCC0-BB5BA94C9879-htm.html)

2.1. Добавление листов в файл

1. Открываем файл AutoCAD с построенной геометрией, размещенный на

Pilot Storage. Щелкаем правой кнопкой по закладке Модель и вызываем

контекстное меню (рис.2.1.1)

Рис 2.1.1. Контекстное меню работы с листами

2. Создадим новые листы по шаблону. Выберем По шаблону. В открывшемся

окне проводника выберем файл (рис.2.1.2.)

Модуль: Интеграция с AutoCAD. Руководство пользователя

рис.2.1.2 Выбор шаблона листов

3. Выберем лист требуемого формата и нажмем ОК (рис.2.1.3)

Рис.2.1.3. Выбор листа формата

Шаблон из инсталляционного пакет содержит в себе основные и

дополнительные форматы ГОСТ Р 21.1101-2013

4. Удалим стандартные листы. Выделим закладки стандартных Лист1 и

Лист2 левой кнопкой мыши с нажатым CTRL. Щелчком правой кнопкой

мыши вызовем контекстное меню и выберем Удалить (рис.2.1.4)

Модуль: Интеграция с AutoCAD. Руководство пользователя

Рис. 2.1.4 Удаление стандартных листов

2.2. Размещение геометрии из пространства модели

на листах.

1. Переключаемся во вставленный лист. Двойным щелчком в области листа

активируем пространство модели в видовом экране листа. Контур видового

экрана выделится черными толстыми линиями (рис.2.2.1).

Рис. 2.2.1 Видовой экран листа чертежа

Модуль: Интеграция с AutoCAD. Руководство пользователя

2. Нажав и удерживая ролик мыши двигаем пространство модели, размещая

геометрию по листу. Если необходимо выбрать масштаб, в нижней части

панели выбираем требуемый (рис.2.2.2.)

Рис. 2.2.2 Выбор масштаба геометрии видового экрана

3. Для выхода из режима работы с видовым экраном, двойным щелчком

мыши щелкаем вне поля листа чертежа или нажатием в панели состояния

кнопки Модель/Лист. Аналогичным образом размещаем геометрию на

остальных листах. Сохраняем чертеж.

2.3. Работа с основной надписью

1. Переходим на Storage. Правой кнопкой мыши вызовем контекстное меню -

Команды AutoCAD - Передать данные в файл AutoCAD (рис.2.3.1)

Рис.2.3.1. Команды модуля для работы с файлами AutoCAD

Команда Передать данные в файл AutoCAD передает общие для всех листов

данные, такие как: шифр, наименование проекта, наименование здания,

раздел или основной комплект, стадия. Эти данные берутся из обозревателя

проекта и автоматически переносятся в штампы основной надписи.

Модуль: Интеграция с AutoCAD. Руководство пользователя

2. В открывшемся окне вручную заполним Должности и ФИО подписантов

(рис.2.3.2.).

Рис. 2.3.2 Заполнение ролей и подписантов

ДляудобстваможносоздатьИндивидуальныйили Общий шаблоны для быстрого запол

Для создания шаблона зайдем в окно выбора шаблона (рис.2.3.3.)

Рис.2.3.3 Выбор шаблона параметров

В окне справочника правой кнопкой мыши щелкаем в пустом поле и

выбираем Создать - Параметры AutoCAD (рис.2.3.4).

Рис.2.3.4 Создание параметра AutoCAD

Модуль: Интеграция с AutoCAD. Руководство пользователя

Выберем созданный шаблон из списка и заполним Роли и ФИО (введенные

значения будут сохранены в шаблоне)

3. Нажимаем кнопку Обновить. Общие для всех листов файла данные из

Pilot- ICE будут перенесены во все листы чертежей (рис.2.3.5).

Рис.2.3.5 Штамп с общей информацией

Наименование

чертежа,

номер

листа

являются

индивидуальными для каждого листа и заполоняются вручную в

свойствах основной надписи

4. Выделяем штамп, переходим в панель свойств, находим Атрибут

Наименование Чертежа, нажимаем кнопку ввода значения (рис.2.3.6).

Рис.2.3.6 Ввод значения атрибутов штампа

Атрибуты основной надписи бывают двух видов: Однострочные и

многострочные.

Данный атрибут является многострочным, поэтому, после нажатия кнопки

ввода значения, заполнение будет производиться прямо на поле штампа

основной надписи. Однострочные атрибуты (в данном случае номер листа)

вводятся прямо в панели свойств.

4. Аналогичным образом заполняем информацию на остальных листах.

Для ускорения можно копировать текст из атрибута

(находясь в его

редактировании) через буфер обмена.

6. Для заполнения информации, общей для всех листов помимо атрибутов,

используются текстовые поля. Зайдем в свойства чертежа Кнопка AutoCAD -

Утилиты - Свойства чертежа (рис.2.3.7). Заполним количество листов.

Модуль: Интеграция с AutoCAD. Руководство пользователя

Рис.2.3.7 Заполнение свойств чертежа

Данные, заполняемые посредством текстовых полей, в отличии

от атрибутов, автоматически обновляются во всех листах. Это

удобно, в случае возникновения изменений и как результат

внесения исправления во все листы

(например, изменилось

количество листов)

2.4. Публикация чертежей в Pilot-ICE

1. Сохраняем чертеж. Перейдем на Storage и отправим на сервер актуальную

версию (рис.2.4.1)

Рис.2.4.1 Отправка изменений на сервер

Модуль: Интеграция с AutoCAD. Руководство пользователя

2. Правым щелчком мыши на файле вызовем контекстное меню выберем

Команды AutoCAD - Публикация в Pilot-ICE (рис.2.4.2)

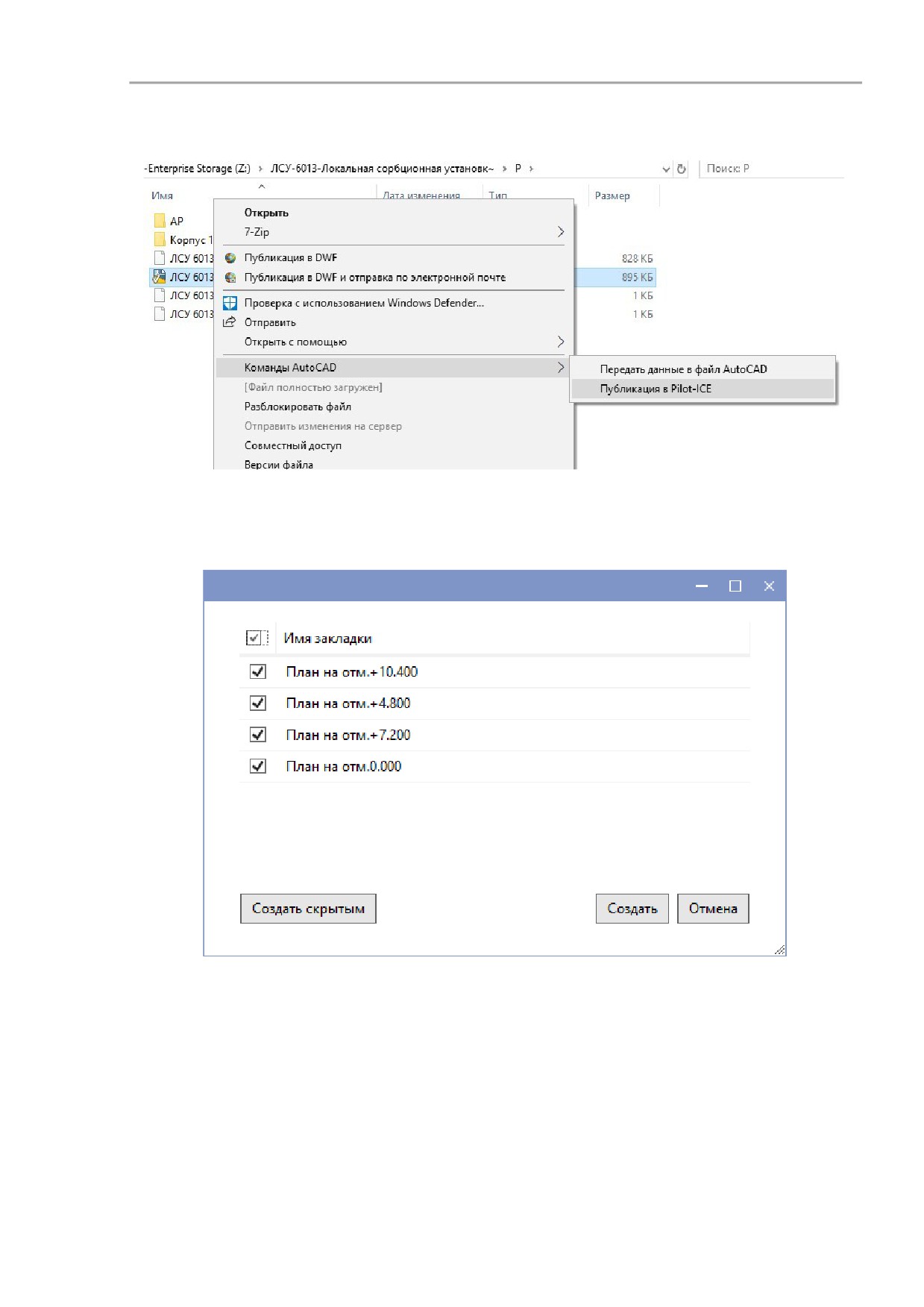

Рис.2.4.2. Команда публикации листов чертежей

3. Откроется окно выбора листов для публикации (рис.2.4.3.). Укажем листы,

которые необходимо опубликовать и нажмем Создать

Рис.2.4.3 Выбор листов для публикации

4. Откроется окно обозревателя проектов Pilot-ICE и потребуется указать в

структуре проектов местоположение электронных документов.

В результате будут опубликованы выбранные листы чертежей, сформирована

связь между электронным документом и исходным файлом (рис 2.4.4)

Модуль: Интеграция с AutoCAD. Руководство пользователя

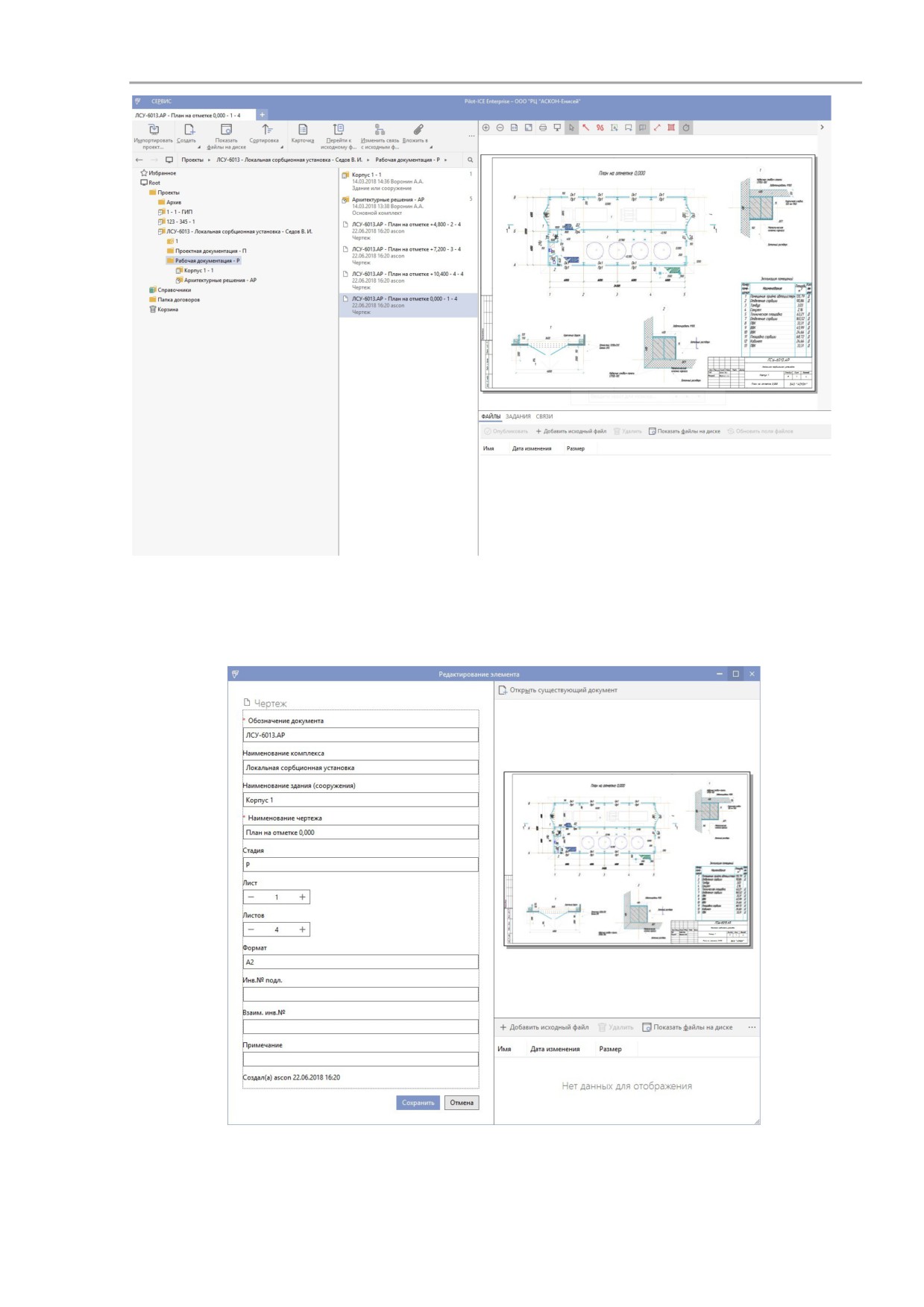

Рис.2.4.4. Опубликованные листы чертежей в обозревателе проектов

У каждого электронного документа, информацией из основной надписи,

будет заполнена карточка (рис.2.4.5.)

Рис.2.4.6. Карточка электронного документа

Модуль: Интеграция с AutoCAD. Руководство пользователя

В гарантийное сопровождение входят:

 Прием, учет и анализ замечаний и пожеланий по работе программного

обеспечения, которые в дальнейшем могут быть использованы и

инкорпорированы в программное обеспечение, в том числе в формате

обновления;

 Устранение выявленных ошибок и неисправностей, делающих

невозможным использование полезных свойств программного

обеспечения (блокирующих ошибок);

Техническая поддержка уровня «гарантийная» оказывается в следующем

режиме:

Время

Часы работы

Периодичность

реагировани

Время на

СТП, дней в

предоставления

Уровень ТП

я на

решение

нед./часов в

оперативных

обращение,

запроса, час.

день

данных, час.

час.

Гарантийный

5/8

8

16

40

Сервисы, предоставляемые в рамках уровней технической поддержки:

Описание сервиса

Уровень

распространения

Личный кабинет сайта СПП АСКОН. Регистрация в ЛК СПП

доступна для пользователей любых программных

Гарантийный

продуктов АСКОН

Предоставление общей информации о программном

обеспечении, продуктах и услугах компании и партнеров.

Гарантийный

Ответы на сформулированные вопросы или передача их

профильным специалистам для ответа клиенту.

Консультации по базовому функционалу ПО. Краткие

консультации о наличии и особенностях функционала с

Гарантийный

дальнейшей отсылкой к документации/справке. Не

является обучением по работе с ПО.

Консультации по установке и запуску ПО. На

поддерживаемом программном (операционная система)

Гарантийный

и аппаратном обеспечении.

Анализ проблемных ситуаций и предоставление

рекомендаций (обходных решений) для их разрешения.

Воспроизведение и анализ возникшей у клиента ситуации

Гарантийный

с целью предоставления решения (прямого или

обходного) и передачи воспроизводимых ошибок на 2-ю

линию ТП

Предоставление исправлений для известных и

Гарантийный

блокирующих ошибок. SP, HotFiх, инструкции или иные

Модуль: Интеграция с AutoCAD. Руководство пользователя

варианты решения по известным ошибкам.

Прием предложений по развитию функционала.

Формулирование предложения на развитие функционала

Гарантийный

и передача его на 2-ю линию ТП.

Прием запросов на ТП по телефону офиса и на номер 8

(800) 700 00 78. Принятые обращения регистрируются в

Гарантийный

SD.

Прием запросов на ТП по электронной почте. Клиент

Гарантийный

регистрируется в SD и для него регистрируются запрос.

Внесение часто встречающихся вопросов в базу знаний

СТП (FAQ). Статьи создают специалисты 2-й линии ТП по

Гарантийный

предложению от специалистов 1-й линии.

Ошибки в программе фиксируются в служебной закрытой системе управления

требованиями Правообладателя, а потом исправляются.

Правообладатель обязуется предоставлять по запросу подробную информацию

о модификациях приобретенных версий программного обеспечения, появлении

новых версий и новых компонентов.

///////////////////////////////////////
