Отчёт
по практическому занятию
№ 5 «Оценка полноты контроля». ЛАБОРАТОРНАЯ РАБОТА № (2022 год)
высшее образование
Дисциплина «Измерение и контроль параметров электронных компонентов и средств»
.
Целью данной работы является получение навыков для оценки полноты контроля.
В данной работе была произведена оценка полноты контроля. Для этого была использована формула процента проверяемых неисправностей.
Также нашей командой была сформирована таблица для проверки на неисправности, по которой в дальнейшем производилось исследование видов неисправностей и последующее вычисление параметров таки как: G – число всех допустимых неисправностей, G1 – число непроверяемых неисправностей, G2 – число условно проверяемых неисправностей, mk – вероятность непроверки k-й неисправности из числа условно проверяемых.
Работа осуществлялась в Excel и Multisim.
Ход практического занятия
Работа выполнялась в ПО Multisim 14. Были сформированы 3 неисправности системы, далее были сняты максимальные и минимальные значения для полноты проверки каждого состояния объекта при 20 В и 30 В. Полученные значения представлены в таблице 1.
Далее было проведены исследование видов неисправностей и оценка вероятности непроверки системы. После основываясь на полученных данных, проводилась оценка полноты контроля.

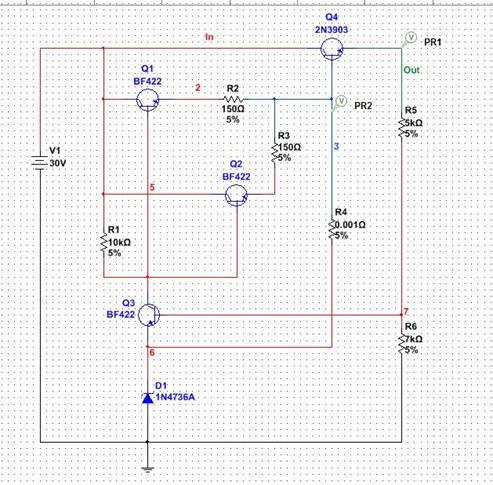

Рисунок 1. Схема электрическая принципиальная объекта исследования, сформированная в ПО Multisim

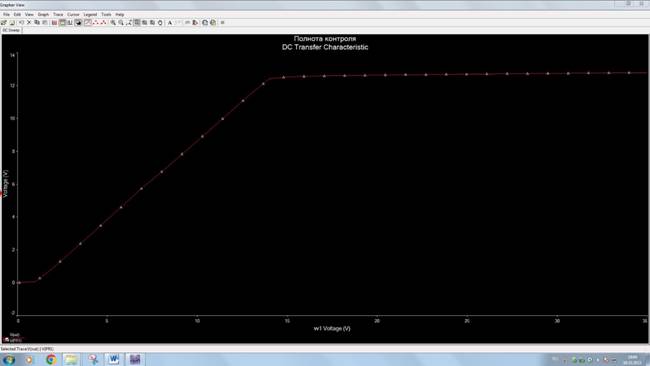

Рисунок 2. Выходное напряжение
Неисправности:
M1 – обрыв R2
M2 – короткое замыкание Q1
M3 – короткое замыкание R4
|
Проверка |
M0 |
M1 |
M2 |
M3 |
||||
|
out |
3 |
out |
3 |
out |
3 |
out |
3 |
|
|
20 В |
[13,065; 13,457] |
[12,569; 12,885] |
[13,371; 13,452] |
[12,47; 12,758] |
[19,663; 19,681] |
[12,485; 12,734] |
[6,807; 6,808] |
[12,474; 12,942] |
|
30 В |
[13,137; 13,652] |
[12,635; 13,051] |
[13,115; 13,742] |
[12,636; 13,795] |
[29,411; 29,440] |
[28,698; 28,729] |
[6,822; 6,823] |
[6,180; 6,182] |
m111 = 1
m112 = 0,34375
m121 = 0,957278481
m122 = 0,358067299
__________
m211 = 0
m212 = 0,337349398
m221 = 0
m222 = 0
__________
m311 = 0
m312 = 0,202991453
m321 = 0
m322 = 0
m1 = 0,117827229
m2 = 0
m3 = 0
G = 3
G1 = 0
G2 = 1
П1 = 100
П2 = 96,0724257
П3 = 66,66666667
Выводы
В результате данной работы были получены навыки для оценки полноты контроля. Были смоделированы 3 типа неисправностей в ПО Multisim, по полученным данным были вычислены вероятности непроверки и процент неисправностей для каждой системы.
Процент проверяемых неисправностей П1 = 100 означает, что данная система имеет высокую полноту контроля.
////////////////////////////
