ЦП/4425 ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ ГАБАРИТОВ ПРИБЛИЖЕНИЯ СТРОЕНИЙ









ОГЛАВЛЕНИЕ

1. Основные положения ГОСТ 9238 - 83 по габаритам приближения строений

2. Особенности применения отдельных норм габаритов С и Сп

2.1. Очертания габаритов С и Сп по сплошным линиям

2.2. Габариты пассажирских и грузовых платформ

2.3. Линия --- • --- габаритов С и Сп (расстояние от оси пути 3100 мм)

2.4. Линия --- ООО --- габарита Сп (расстояние от оси пути 2000 мм)

2.5. Линии --- О --- и --- ОО --- габарита Сп

2.6. Верхнее очертание габарита С для электрифицированных линий

3. Минимальное внутреннее очертание переустраиваемых существующих инженерных сооружений

4. Расстояния между осями смежных путей

5. Минимально допустимые габаритные требования к сооружениям, устройствам и расстояниям между осями смежных путей при подготовке к эксплуатации восьмиосных полувагонов габарита Тпр и цистерн габарита Тц

5.1. Общие положения

5.2. Требования к габаритам сооружений и устройств

5.3. Минимально допустимые расстояния между осями путей при эксплуатации подвижного состава габаритов Тпр и Тц

6. Расстояния до материалов, запасных частей и оборудования, размещаемых у путей

7. Изменение размеров габаритов приближения строений и расстояний между осями путей в кривых участках пути

7.1. Общие положения

7.2. Проектные нормы

7.3. Эксплуатационные нормы

7.4. Отводы уширений габаритов приближения строений на подходах к кривым участкам пути

8. Контроль габаритов, учет и устранение негабаритных мест

8.1. Общие положения

8.2. Производство габаритных промеров

8.3. Негабаритные сооружения, устройства и расстояния между осями путей, их учет, переустройство и отчетность по ним

ПРИЛОЖЕНИЯ

Приложение 1. Габариты приближения строений С и Сп, установленные ГОСТ 9238 - 83

Приложение 2. Минимально допустимые горизонтальные и вертикальные зазоры между сооружениями или устройствами и габаритом подвижного состава или конкретным подвижным составом

Таблица П.2.1. Минимально допустимые горизонтальные зазоры δx, мм, между сооружениями или устройствами и габаритом подвижного состава или конкретным подвижным составом

Таблица П.2.2. Минимально допустимые вертикальные зазоры δy, мм, между сооружениями или устройствами и габаритом подвижного состава или конкретным подвижным составом

Приложение 3. Таблицы норм изменения размеров габаритов приближения строений и расстояний между осями путей в кривых участках пути

Приложение 4. Форма табл. 14 технического паспорта дистанции пути "Негабаритные места"































1.ОСНОВНЫЕ ПОЛОЖЕНИЯ ГОСТ 9238-83 ПО

ГАБАРИТАМ ПРИБЛИЖЕНИЯ СТРОЕНИЙ

1.1. Государственным стандартом "Габариты приближения строений и подвижного состава железных дорог колеи 1520 (1524) мм" ГОСТ 9238-83 установлены габариты приближения строений С и Сп (приложение 1).

Габарит С установлен для путей, сооружений и устройств общей сети железных дорог и подъездных путей от станции примыкания да территории промышленных, транспортных и других предприятий [для внешних (подъездных) железнодорожных путей].

Габарит Сп установлен для путей, сооружений и устройств, расположенных на территориях и между территориями заводов, фабрик, мастерских, депо, речных и морских портов, шахт, грузовых дворов, баз, складов, карьеров, лесных и торфяных разработок, электростанций и других промышленных и транспортных предприятий (в том числе Министерства путей сообщения), а также промышленных железнодорожных станций (для внутренних железнодорожных путей предприятий).

1.2. Габариты приближения строений С и Сп следует применять:

при проектировании и строительстве новых железных дорог, внешних (подъездных) и внутренних железнодорожных путей промышленных, транспортных и других предприятий, сооружений и устройств;

при реконструкции (усилении) существующих железных дорог, внешних (подъездных) и внутренних железнодорожных путей промышленных, транспортных и других предприятий, сооружений и устройств на них, в том Числе при работе по электрификации, при постройке дополнительных главных путей, удлинении станционных путей, путевом развитии станций и других работах по расширению;

при эксплуатации (ремонте) железных дорог, внешних (подъездных) и внутренних железнодорожных путей предприятий, сооружений и устройств.

1.3. Особенности применения отдельных норм габаритов С и Сп при новом строительстве, расширении, реконструкции (усилении) и эксплуатации (ремонте) железных дорог, внешних (подъездных) и внутренних железнодорожных путей предприятий, сооружений и устройств на них устанавливаются настоящей Инструкцией.

1.4. Габаритные нормы, приведенные в ГОСТ 9238-83 и в настоящей Инструкции, установлены для линий и участков железных дорог, на которых скорости движения поездов не превышают 160 км/ч. Для линий и участков железных дорог со скоростями движения свыше 160 км/ч требования к габаритам приближения строений и расстояниям между осями Путей устанавливаются дополнительными указаниями МПС.

1.5. Размеры габаритов приближения строений С и Сп, приведенные в ГОСТ 9238-83, а также расстояния между осями путей даны для прямых участков пути и кривых радиусом более 4000 м. В кривых участках пути радиусом 4000 м и менее эти размеры и расстояния между осями путей следует, увеличивать по проектным или эксплуатационным нормам, приведенным в разделе 7 настоящей Инструкции.

1.6. При строительстве сооружений и устройств не допускаются минусовые отклонения от установленных габаритами С и Сп расстояний от оси пути и от уровня верха головок рельсов, за исключением высоты платформ, карликовых светофоров и различных напольных устройств (см. п. 2.2.3).

1.7. Сооружения и устройства, отвечающие очертаниям габаритов С к Си но сплошным линиям, обеспечивают безопасную эксплуатацию подвижного состава любого габарита, предусмотренного ГОСТ 9238-83. При этом обеспечивается также пропуск грузов всех установленных степеней негабаритиости. По путям, у которых имеются сооружения и устройства, построенные по линии ---ООО--- габарита Сп, исключен пропуск негабаритных грузов 4, 5 и 6й степеней боковой негабаритности, а по линии ---О--- - подвижного состава и грузов высотой более 4700 мм от уровня верха головок рельсов.

1.8. Установленные ГОСТ 9238-83 габариты приближения строений и расстояния между осями путей должны соблюдаться при строительстве и в течение всего периода эксплуатации сооружений, устройств и путей. Ответственность за несоблюдение габаритных нормативов несут:

при разработке проектов строительства, реконструкции (усиления) и ремонта сооружений, устройств и путей - проектные организации, работники дорог, аппарата МПС, а также министерств и ведомств, осуществляющих экспертизу и согласование проектов;

при строительстве, реконструкции (усилении) линий и ремонте - непосредственные исполнители, работ, а также должностные лица, осуществляющие технический надзор и приемку объектов в эксплуатацию;

при эксплуатации путей, сооружений и устройств - руководители служб дорог и предприятий, на балансе которых находятся эти сооружения, устройства и. пути, а также должностные лица, ответственные за эксплуатацию соответствующих объектов.

1.9. Приведенные в настоящей Инструкции отдельные дополнения и уточнения габаритных нормативов подлежат учету при разработке новых проектов и пересмотре ранее разработанных.

2. Особенности применения отдельных норм габаритов С и Сп

2.1. Очертания габаритов С и Сп по сплошным линиям

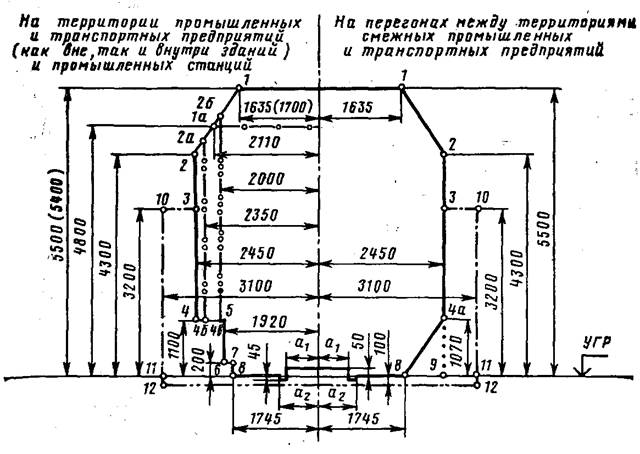

2.1.1. Очертания габаритов С и Сп по сплошным линиям 1-2-4а-8 (см. приложение 1) предназначены для расположенных на перегонах отдельных видов инженерных сооружений (пролетных строений мостов, конструктивных элементов тоннелей, галерей), увеличение поперечных размеров которых связано со значительным повышением их стоимости и расхода материалов.

2.1.2. Очертания габаритов С и Сп по сплошным линиям 1-2-4-5-6-7-8 должны применяться:

на остановочных пунктах и станциях - для высоких и низких пассажирских и грузовых платформ;

на станциях в пределах их границ - для размещения опор, мачт, столбов, стеллажей, напольных устройств СЦБ и других объектов на отдельных, специально выделенных для этих целей станционных междупутьях шириной 5300-6500 мм (в зависимости от ширины устройства поперек пути);

для электроприводов и других механизмов стрелочных переводов, путевых ящиков, кабельных муфт, дроссель-трансформаторов, светофоров и других устройств СЦБ и пневмообдувки, расположенных в пределах стрелочных переводов;

для сооружений и устройств на территории промышленных и транспортных предприятий (как вне, так и внутри зданий) и промышленных станций.

2.1.3. Нижние очертания габаритов С и Сп по сплошным линиям следует принимать также для настилов переездов и индукторов локомотивной сигнализации.

2.1.4. В соответствии с п. 2.10 ГОСТ 9238-83 в пределах полезной длины путей станций на междупутьях не должны располагаться сооружения и устройства, кроме допускаемых линией --- • • ---габаритов С и Сп, а также согласно п. 2.1.2 настоящей Инструкции.

В пределах полезной длины путей и горловин станций, исходя из назначения и вытекающих из этого условий расположения устройств на междупутьях, допускается также устанавливать:

повторительные и заградительные мачтовые и карликовые светофоры;

мачтовые и карликовые светофоры на междупутьях приемо-отправочных и сортировочно-отправочных путей в случае несовпадения мест установки светофоров и изолирующих стыков;

опоры устройств двусторонней парковой связи;

промежуточные опоры путепроводов, пешеходных мостов и здания постов.

При этом мачтовые светофоры, указанные опоры и здания постов должны устанавливаться на расстоянии 2450 мм от оси соседних путей, а карликовые светофоры - на расстоянии не менее 1920 мм при высоте не более 1100 мм.

2.1.5. В целях создания необходимых условий для пропуска негабаритных и сверхнегабаритных грузов на станциях следует предусматривать как минимум по одному пути в каждом направлении, на которых должно быть Обеспечено полное соответствие всех сооружений и устройств очертаниям габаритов С (Сп) по сплошным линиям для перегонов. Соседние с этими путями междупутья должны иметь ширину не менее 4800 мм на существующих и не менее 5300 мм на вновь строящихся и переустраиваемых станциях, разъездах и обгонных пунктах. Высота предельных столбиков, устанавливаемых в этих междупутьях, не должна превышать 450 мм, считая от уровня верха головок рельсов.

2.2. Габариты пассажирских и грузовых платформ

2.2.1. Пассажирские платформы при новом строительстве, реконструкции и эксплуатации должны размещаться в зоне нижнего выступа габаритов С и Сп, показанного на черт. 1 и 2 ГОСТ 9238-83 сплошной линией 4-5-6-7-8, и иметь во всех случаях, кроме указанных в п. 2.2.1.1 настоящей Инструкции, размеры:

для высоких платформ: высоту - 1100 мм от уровня верха головок рельсов, расстояние от оси пути до края платформы - 1920 мм;

для низких платформ: высоту - 200 мм от уровня верха головок рельсов, расстояние от оси пути до края платформы - 1745 мм.

2.2.1.1. В целях улучшения условий посадки и высадки пассажиров высоту пассажирских платформ допускается принимать более 1100 мм (см. пп. 2.1.3 и 2.2.3 ГОСТ 9238-83), но не более 1300 мм от уровня верха головок рельсов при расстоянии от оси пути 1920 мм в следующих случаях:

для платформ, расположенных у приемо-отправочных или главных .путей на раздельных пунктах на участках с интенсивным движением пригородных поездов, где главный и один приемоотправочный пути на однопутных линиях, а на двухпутных и многопутных линиях - главный и Приемоотправочный, пути в каждом направлении обеспечивают пропуск .негабаритных грузов, т. е. все сооружения и устройства отвечают требованиям очертания габарита С по сплошной линии для перегонов;

для платформ, расположенных на остановочных пунктах многопутных линий у путей, специализированных только под пассажирское движение;

для платформ, расположенных у тупиковых путей станции, если на этих путях не предусмотрен прием и отправление поездов с негабаритными грузами.

Высота пассажирских платформ, у которых предусматривается остановка, кроме пригородных электропоездов, также поездов дальнего следования, с целью обеспечения погрузочно-выгрузочных операций с почтово-багажными вагонами должна быть не более 1200 мм.

Железнодорожные линии, на которых пассажирские платформы могут иметь высоту 1300 (1200) мм, должны быть согласованы с Главным управлением движения МПС.

2.2.1.2. Высокие существующие пассажирские платформы, расположенные у путей (кроме главных), где скорость движения не превышает 50 км/ч, а также у тупиковых путей, разрешается содержать в межремонтный период при расстоянии от оси пути не менее 1875 мм.

2.2.1.3. Существующие низкие пассажирские платформы разрешается эксплуатировать впредь до переустройства, если их высота не превышает 270 мм при расстоянии от оси пути не менее 1425 мм.

2.2.2. Грузовые платформы при новом строительстве, реконструкции и эксплуатации во всех случаях, кроме указанных в пп. 2.2.2.1-2.2.2.4, должны отвечать требованиям п. 2.2.1.

2.2.2.1. В целях улучшения погрузки и выгрузки грузов для всех грузовых платформ, расположенных у путей, где не производятся погрузка, выгрузка и пропуск негабаритных грузов, а также пропуск вагонов пригородных электропоездов, построенных по габариту Т, допускается (см. пп. 2.1.3 и 2.2.3 ГОСТ 9238-83) принимать высоту 1200 мм, а расстояние от оси пути до края платформы - 1800 мм.

Вместо высоты 1200 мм допускается применять высоту грузовых платформ 1300 мм в случаях, когда это необходимо для обеспечения эффективных способов погрузки и выгрузки из соответствующего подвижного состава.

2.2.2.2. Грузовые платформы, построенные до введения ГОСТ 9238-83 и расположенные у путей, отвечающих требованиям п. 2.2.2.1, разрешается эксплуатировать при расстоянии от оси пути не менее 1750 мм.

2.2.2.3. Торцовые грузовые платформы специального назначения допускается проектировать высотой 1300 мм.

2.2.2.4. Если на пути загрузки или разгрузки специализированных составов исключено попадание всех других видов подвижного состава, то высоту и расстояние от оси пути до края расположенных у этих путей грузовых платформ допускается по разрешению министерства или ведомства, в ведении которого находятся соответствующие железнодорожные пути, устанавливать исходя из обеспечения наиболее эффективных способов загрузки или разгрузки соответствующих специализированных составов.

2.2.3. В процессе эксплуатации допускаются изменения следующих нормативных размеров платформ:

высоты платформ - 200, 1100, 1200 и 1300 мм - до 20 мм в сторону увеличения и до 50 мм в сторону уменьшения;

горизонтальных расстояний - 1920, 1800 и 1745 мм - до 25 мм в сторону уменьшения. Расстояние от оси пути до края платформ 1920 мм в процессе эксплуатации может увеличиваться на величину не более 30 мм (т. е. до 1950 мм).

Указанные допуски, кроме минусовых отклонений для высоты платформ, не распространяются на строительство новых и переустройство существующих платформ.

2.3. Линия --- • --- габаритов С и Сп

(расстояние от оси пути 3100 мм)

2.3.1, При новом строительстве, реконструкции (усилении) и эксплуатации на расстоянии от оси пути 3100 мм в пределах высоты до 3200 мм, считая от уровня верха головок рельсов, должны размещаться все сооружения и устройства (кроме пролетных строений мостов, конструктивных элементов тоннелей, галерей и платформ), располагаемые с внешней стороны:

крайних путей перегонов и станций железных дорог общей сети;

подъездных путей от станции примыкания до территории промышленных и транспортных предприятий;

отдельно лежащих путей станций общей сети железных дорог и внешних подъездных путей;

крайних путей перегонов и станций, находящихся между территориями смежных промышленных и транспортных предприятий;

крайних путей, соединяющих станции на территории промышленных и транспортных предприятий.

На объекты, располагаемые на междупутьях, норма 3100 мм не распространяется. Требования к таким объектам следует принимать согласно 2.1.2.

2.3.2. При новом строительстве и реконструкции (усилении) в трудных условиях расстояние 3100 мм в отступлении от требований п. 2.3.1 при соответствующем обосновании и с разрешения министерства или ведомства, в ведении которых находятся пути, допускается уменьшить в виде исключения до:

2750 мм на перегонах и 2450 мм на станциях - только для опор кон•актной сети, мачт светофоров и семафоров и подпорных стенок;

2450 мм - для карликовых светофоров.

2.3.3. Для существующих опор контактной сети, путепроводов, пешеходных мостов, воздушных линий связи и СЦБ, электроосвещения, электроснабжения, воздушных трубопроводов, стояков гидроколонок, а также мачт светофоров и семафоров и подпорных стенок, расположенных у путей, переделенных в п. 2.3.1, расстояния от оси пути до этих сооружений и устройств допускается сохранять не менее: 2750 мм - на перегонах, 2450 мм - на станциях, а для карликовых светофоров - 1920 мм при высоте не более 1100 мм от уровня верха головок рельсов.

2.3.4. При соответствующем обосновании с разрешения министерства или ведомства, в ведении которого находятся пути, и при условии соблюдения требований безопасности персонала железных дорог, работников промышленных и транспортных предприятий, пассажиров (их проход вдоль пути не требуется или предусмотрен и оборудован обход) допускается применять расстояние менее 3100 мм, но не менее 2450 мм также в следующих случаях:

для вновь строящихся грузовых складов, служебно-технических зданий, устройств экипировки локомотивов и других сооружений, располагаемых у главных и приемо-отправочных путей (если они не крайние) станций;

при реконструкции (усилении) станций - для существующих зданий, опор путепроводов, пешеходных мостов и других капитальных сооружений, (неположенных с внешней, стороны крайних и указанных в п. 2.3.1 отдельно лежащих путей, если применение нормы 3100 мм не осуществимо без коренного переустройства соответствующего сооружения (устройства) не требуемого его состоянием;

в виде исключения - для существующих зданий и заборов, расположенных у любых путей.

2.3.6. До зданий, имеющих выходы в сторону пути, расстояние от оси пути должно быть не менее 6000 мм. Это требование должно соблюдаться при проектировании новых зданий. Для существующих зданий, у которых это требование не соблюдается, должны быть предусмотрены необходимые ограждения выходов из зданий со стороны пути. Расстояние до этих ограждений принимается в соответствии с нормами, указанными в пп. 2.3.1- 2.3.4.

2.3.6. Опоры контактной сети в выемках должны устанавливаться за пределами кюветов. В особо сильно снегозаносимых выемках (кроме скальных) и на выходах из них (в пределах 100 м) расстояние от оси пути до внутреннего края опор должно быть не менее 5700 мм.

Горизонтальное расстояние 5700 мм, установленное для прямых, увеличивается в кривых по нормам табл. п. 3.7 приложения 3 настоящей Инструкции только в особо сильно снегозаносимых выемках.

2.4. Линия --- ООО --- габарита Сп

(расстояние от оси пути 2000 мм)

2.4.1. На расстоянии 2000 мм от оси пути разрешается строительство погрузочно-выгрузочных и сливо-наливных устройств, свесов крыш прирельсовых складов, устройств по техническому обслуживанию, экипировке и ремонту подвижного состава и других технологических устройств в нерабочем их положении, при их расположении у станционных и портовых путей, путей на территории промышленных и транспортных предприятий (как вне, так и внутри зданий), за исключением путей, по которым осуществляется пропуск негабаритных грузов и сквозной пропуск поездов.

2.4.2. При строительстве устройств, указанных в п. 2.4.1, на расстоянии 2000 мм от оси пути проход персонала между ними и подвижным составом, а также проезд составителей на подножках подвижного состава со стороны устройств не допускаются.

При необходимости обеспечить указанный проход или проезд элементы конструкции устройств должны соответствовать на высоте до 3200 мм, считая от уровня верха головок рельсов, как минимум расстоянию 2450 мм от оси пути (или для отдельных сооружений-линии --- ОО ---).

2.4.3. Отдельные технологические элементы рассматриваемых в п. 2.4.1 устройств в порядке исключения при соответствующем обосновании допускается строить с отступлением от линии ---ООО--- в случаях, когда это вызывается требованиями технологического процесса, улучшает условия работы и безопасность обслуживающего персонала. Минимально допустимые расстояния от оси пути до устройств в этих случаях должны определятся путем увеличения полуширины принимаемого в качестве базового габарита подвижного состава или очертания самого подвижного состава на величины минимально допустимых зазоров, приведенных в табл. П.2.1-П.2.2приложения 2.

В качестве базового габарита или типа подвижного состава следует принимать:

а) для устройств, предназначенных для работы:

с подвижным составом различных типов габарита Т - очертание габарита Т по линии 1 - а - б - б1 - а2 - 4 - 10 (габарит Тб) черт. 7 ГОСТ 9238-83;

с вагонами пригородных электропоездов различных типов, построенных по габариту Т - очертание габарита Т по линии 1 - а - а1 - а2 - 4 - 10 (габарит Та);

с вагонами пригородных электропоездов одного типа, построенных по габариту Т, - вагон данного типа или габарит Та;

с вагонами-самосвалами промышленного транспорта габарита Т - вагон-самосвал;

б) для устройств, располагаемых у путей, по которым обращается только определенный подвижной состав, и попадание на которые другого подвижного состава исключается:

для сливоналивных устройств, промывочнопропарочных станций и др., предназначенных для работы с цистернами различных типов - восьмиосная цистерна габарита Тц (размеры цистерны даны в п. 5.1). В связи с различиями в поперечных размерах цистерн габарита Тц и четырехосных меньшия габаритов возникающая в связи с этим разница в требуемых расстояниях т оси пути до частей соответствующих устройств по условиям техники безопасности должна перекрываться с помощью откидных устройств;

для устройств, предназначенных для работы только с четырехосными цистернами (кроме цистерн для нефтепродуктов) и эксплуатация у которых цистерн габарита Тц исключается, - цистерна данного типа или габарит подвижного состава, в который она вписана;

для вагоноопрокидывателей - полувагон габарита Тпр с максимальной шириной 3350 мм и высотой по верхней обвязке кузова 4350 мм;

для погрузочновыгрузочных, размораживающих, маневровых и других устройств по эксплуатации и ремонту полувагонов - полувагон с максимальной шириной 3350 мм и высотой верхней обвязки кузова 4800 мм;

для остальных устройств - габарит Тпр с учетом его очертания по штриховой линии 0-1-2-3.

2.5. Линии--- О --- и --- ОО ---габарита Сп

2.5.1. Высоту от уровня головок рельсов до внутренних частей подкрановых балок, ригелей, балок проемов ворот и тому подобных сооружений и устройств, расположенных на путях промышленных предприятий, допускается принимать равной 4800 мм в соответствии с линией ---О--- габарита Сп при условии исключения попадания на эти пути подвижного состава высотой более 4700 мм с соответствующим обоснованием и по разрешению министерства или ведомства, в ведении которого находятся железнодорожные пути.

2.5.2. Отдельно стоящие колонны, стойки проемов ворот производственных зданий, а также выступающие части зданий (пилястры, контрфорсы, лестницы и др.) при их длине вдоль пути не более 1000 мм при новом строительстве и реконструкции должны располагаться в соответствии с линией ---ОО--- габарита Сп (ГОСТ 9238-83) на расстоянии 2350 мм от оси пути.

В трудных условиях при соответствующем обосновании по разрешению министерства или ведомства, в ведении которого находятся железнодорожные пути, допускается уменьшить это расстояние до 2250 мм.

Построенные до введения ГОСТ 9238-83 отдельно стоящие колонны, стойки проемов ворот производственных зданий, а также выступающие части зданий (пилястры, контрфорсы, лестницы и др.) при их длине вдоль пути не более 1000 мм и отстоящие от оси пути на расстоянии менее 2350 мм, но не менее 2250 мм, допускается сохранять без переустройства.

2.6. Верхнее очертание габарита С для электрифицированных линий

2.6.1. Очертание габарита приближения строений С по точкам I-II-III для электрифицированных линий (наибольшая высота 6400 мм - при подвеске контактного провода с несущим тросом и 6250 мм - без несущего троса) следует применять для вновь строящихся и переустраиваемых инженерных сооружений, расположенных на перегонах, остановочных пунктах без путевого развития и внешних подъездных путях.

2.6.2. В связи с переходом к единой высоте подвески контактного провода на перегонах и станциях (см. п. 7.4 Правил технической эксплуатации железных дорог Союза ССР) очертание габарита С I-II-III допускается применять для инженерных сооружений и на станциях, если высота подвески контактного провода на них принимается равной 5750 мм. При высоте подвески контактного провода 6250 мм следует применять очертание габарита С по точкам Iа - 1б - IIа - IIIa.

2.6.3. Очертание габарита С I-II-III установлено без учета возможного повышения уровня верха головок рельсов при проведении работ по усилению верхнего строения, пути, переходе на щебеночный балласт и др. Устройство такого повышения приводит к появлению высоты подвески контактного провода менее 5750 мм. Для предотвращения этого при строительстве новых и переустройстве существующих инженерных сооружений (мостов, тоннелей, путепроводов, пешеходных мостов и др.) вертикальные размеры очертания I-II-III 6400 (6250) мм следует дополнительно увеличивать на разницу в вертикальных размерах элементов верхнего строения пути, учитываемых в проекте и возможных в перспективе (п. 2.14 ГОСТ 9238-83).

Указанная разница должна быть равной 400-500 мм, и при ее учете рекомендуется применять очертание габарита С Ia-I6-IIа-IIIa.

2.6.4. Вертикальные расстояния Н, мм, от уровня верха головок рельсов до низа конструкций других сооружений (воздушных трубопроводов, сигнальных мостиков и т. п.), увеличение высоты которых не вызывает больших дополнительных расходов, должны определяться при разработке проекта для электрифицированных или подлежащих электрификации линий с учетом соответствующей высоты подвески контактного провода Нк по формуле

где Т - расстояние по вертикали между контактным проводом и несущим тросом в месте пересечения. При пересечении в середине пролета между опорами контактной сети это расстояние допускается принимать равным 800 мм-для полукомпенсированной подвески и 600 мм - для компенсированной;

А2 - вертикальный воздушный зазор между токонесущими частями контактной подвески и заземленными частями инженерных сооружений (принимается по табл. 1 ГОСТ 9238-83);

Р - резерв на возможное в перспективе повышение уровня головой рельсов вследствие работ по усилению верхнего строения пути, укладке щебеночного балласта и др.; принимается равным 400-500 мм.

2.6.5. Внутренние очертания верхней части переустраиваемых под электрическую тягу инженерных сооружений в трудных условиях допускается принимать с отступлением от линий I-II-III габарита С при условии, что они будут отвечать минимальным очертаниям В1 (рис. 1). Эти очертания построены с учетом нормальных воздушных зазоров, указанных на черт. 3 и в табл. 1 ГОСТ 9238-83* (* В связи с переходом к единой высоте подвески контактного провода на перегонах и станциях не менее 5750 мм от уровня верха головок рельсов имеете приведенного в табл. 1 ГОСТ 9238-83 зазора А1 950 мм следует применять 450 мм.), и обеспечивают проход токоприемника подвижного состава.

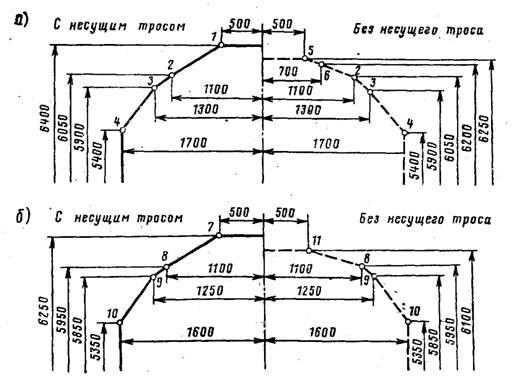

Рис. 1. Минимальное внутреннее очертание В1 верхней части переустраиваемых под электрическую тягу сооружений:

а - при напряжении в контактном проводе 25 кВ; б - при напряжении в контактном проводе 1,5-1 кВ.

Примечание, Вертикальные размеры даны для инженерных сооружений, расположенных на перегонах или на станционных путях, при высоте подвески контактного провода 5750 мм.

2.6.6. Для линий, электрифицированных на переменном токе и на постоянном (если намечается в перспективе их переоборудование под переменный), а также для неэлектрифицированных линий, намечаемых к электрификации, следует принимать очертание, приведенное на рис.1,а.

2.6.7. Внутренние очертания верхней части ранее построенных сооружений, эксплуатируемых на электрифицированных линиях, должны быть не менее указанных на рис.2 (очертание В2). Эти очертания построены с учетом минимальных воздушных зазоров, приведенных на черт. 3 и в табл. 1 ГОСТ 9238-83, и обеспечивают проход токоприемника подвижного состава с отдельными ограничениями, устанавливаемыми в зависимости от типа сооружения или устройства, места его расположения и условий эксплуатации. Применение очертаний В2 допускается в исключительных случаях при соответствующем обосновании и с разрешения министерства или ведомства, в ведении которых находятся железнодорожные пути.

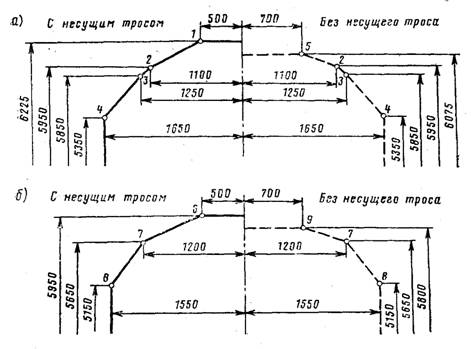

Рис. 2. Минимальное внутреннее очертание В2 верхней части существующих сооружений на электрифицированных линиях:

а - при напряжении в контактном проводе 25 кВ; б - при напряжении в контактном проводе 1,5-4 кВ

Примечание. Вертикальные размеры даны для инженерных сооружений, расположенных на перегонах или станционных путях при высоте подвески контактного провода 5675 мм, которую допускается применять для существующих инженерных сооружений только в исключительных случаях при соответствующем обосновании и с разрешения министерства или ведомства, в ведении которых находятся железнодорожные пути.

2.6.8. Применение очертаний В1 и В2 не исключает необходимости устройства в местах расположения, поддерживающих и фиксирующих устройств контактной подвески специальных ниш, выходящих за пределы этих очертаний. Размеры таких ниш устанавливаются проектом.

3. МИНИМАЛЬНОЕ ВНУТРЕННЕЕ ОЧЕРТАНИЕ

ПЕРЕУСТРАИВАЕМЫХ СУЩЕСТВУЮЩИХ

ИНЖЕНЕРНЫХ СООРУЖЕНИЙ

3.1. При проведении работ по реконструкции (усилению) существующих железных дорог, внешних (подъездных) и внутренних железнодорожных путей предприятий, в том числе при электрификации железных дорог, при постройке дополнительных главных путей, реконструкции станций, старых сооружений и устройств и других работах по реконструкции все негабаритные сооружения, устройства и междупутья должны приводиться к требованиям габаритов приближения строений С и Сп.

3.2. Если переустройство инженерных сооружений (в основном тоннелей в случаях, указанных в п. 3.1, под габарит С (Сп) вызывает значительное снижение пропускной способности участка на длительный срок для производства работ или неосуществимо (необходима перестройка их заново), то, в виде исключения, с разрешения в каждом отдельном случае Министерства путей сообщения, министерства или ведомства, в ведении которых находятся железнодорожные пути, допускается осуществлять переустройство в соответствии с минимально допустимым очертанием А (рис. 3) с обеспечением расстояния между осями главных путей не менее 4100 мм.

Верхняя часть таких сооружений с учетом электрификации линий должна соответствовать требованиям п. 2.6.5 настоящей Инструкции.

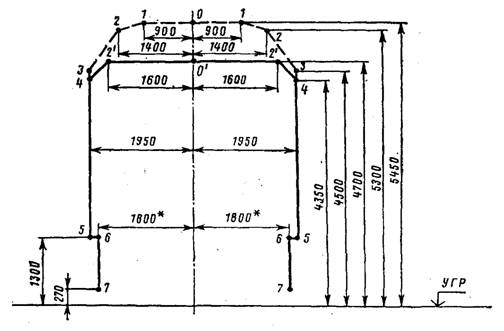

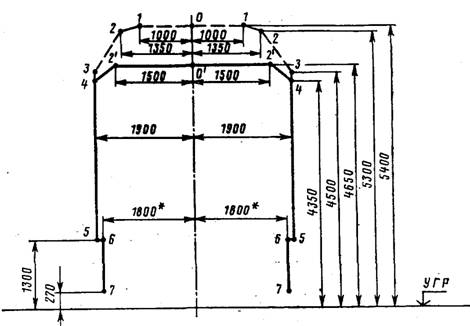

Рис. 3. Минимальное внутреннее очертание А переустраиваемых существующих инженерных сооружений (для неэлектрифицированных линий)

Примечание. Для электрифицируемых линий верхняя часть очертания А принимается в соответствии с п. 2.6.5 настоящей Инструкции.

4. РАССТОЯНИЯ МЕЖДУ ОСЯМИ СМЕЖНЫХ ПУТЕЙ

4.1. Расстояние между осями путей на перегонах двухпутных линий должно быть не менее 4100 мм. На трех- и четырехпутных линиях расстояние между осями второго и третьего путей должно быть не менее 5000 мм.

4.2. Расстояния между осями смежных путей вновь строящихся и реконструируемых станций следует принимать по нормам СНиП.(Требования СНиТТ для путей общей сети и внешних подъездных путей, приведены в приложении 2 ГОСТ 9238-83)*.

(* В п. 3 табл. 2 указанного приложения допущена опечатка, в этом пункте должно быть: "приемо-отправочные и сортировочно-отправочные пути").

При выборе величин расстояний между осями путей и указанных в СНиП следует учитывать, что подготовка сети к применению габарита Т уже ведется.

4.3. Расстояния между осями крайних главных путей станций по согласованию с МПС допускается принимать 4100 мм.

4.4. При расположении в междупутьях станций сооружений и устройств в случаях, предусмотренных ГОСТ 9238-83 и настоящей Инструкцией (см. пп. 2.1.2 и 2.1.4), расстояние между осями смежных путей должно быть достаточным для того, чтобы со стороны каждого пути обеспечивался габарит приближения строений. Это расстояние Sпp, мм, при установке опор, мачт, столбов, весовых будок, стрелочных постов, постов централизации и блокировки и других сооружений должно быть не менее:

где а - ширина сооружения или устройства поперек пути с учетом допусков на его установку, мм.

Для отдельных сооружений и устройств, например карликовых светофоров, размещаемых в местах нижних выступов габаритов приближения строений С и Сп (очертание габаритов по точкам 4-5-6-7-8) вместо указанного в формуле размера 2450 мм следует принимать 1920 мм (в кривых- с соответствующим уширением).

4.5. На вновь проектируемых и переустраиваемых станциях размещение вагоноремонтных установок типа РУ-4 должно предусматриваться на междупутьях шириной не менее 5300 мм (для существующих станций см. п. 5.3.6). На таких междупутьях не должна производиться установка опор и других устройств. При обоснованной необходимости размещения опор или других устройств расстояние до них от оси ближайшего станционного пути должно быть не менее 2450 мм.

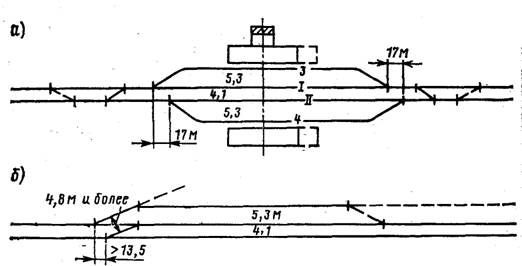

4.6. При укладке рядом с главным путем временных технологических тупиковых путей расстояние до них следует определять из условия сохранения возможности и беспрепятственного пропуска по главному пути всех поездов, в том числе с негабаритными грузами. При полуширине В подвижного состава или оборудования, находящегося на временном пути, указанное расстояние в прямой должно быть не менее:

где 2450 - ширина пространства от оси пути, которое может быть занято негабаритным грузом на главном пути;

С - зазор безопасности на возможные отклонения временного пути от проектного положения и перемещения находящегося на нем подвижного состава или оборудования; величина зазора определяется проектом и принимается не менее 150 мм.

4.7. На главных путях обгонных пунктов, имеющих расстояние между осями путей 4100 мм, стрелочные переводы, ведущие на боковые пути, нельзя проектировать в одном створе. Центры таких переводов должны быть сдвинуты относительно друг друга на расстояние не менее 17 м. (рис. 4,а).

При укладке параллельных съездов на смежных путях с расстоянием между осями 4100 мм расстояние между осями параллельных съездов должно быть не менее 4800 мм, а центры смежных стрелочных переводов сдвинуты относительно друг друга на расстояние не менее 13,5 м (рис. 4,б).

Рис. 4. Расстояния между центрами стрелочных переводов

4.8. В процессе эксплуатации допускается отклонение от нормативных значений расстояний между осями путей (4100, 4500, 4800 и 5300 мм) в сторону уменьшения на величину не более 50 мм.

5. Минимально допустимые габаритные требования к сооружениям, устройствам и расстояниям между осями смежных путей при подготовке к эксплуатации восьмиосных полувагонов габарита Тпр и цистерн габарита Тц

5.1. Общие положения

5.1.1. Подготовка сети железных дорог к введению в эксплуатацию восьмиосных полувагонов габарита Тпр и цистерн габарита Тц предусмотрена приказом министра путей сообщения от 3 мая 1982 г. № 22Ц с 1983 г.

Приводимые в настоящей Инструкции минимально допустимые габаритные требования к сооружениям, устройствам и междупутьям при подготовке к эксплуатации восьмиосных полувагонов и цистерн указанных габаритов приняты в соответствии с нормами, утвержденными МПС по согласованию с ЦК профсоюза работников железнодорожного транспорта 62.01.78 г. № А-430 и 04.01.78 г. № А-429 и введенными в действие распоряжением МПС от 13.01.78 г. № А-1180.

5.1.2. Минимально допустимые габаритные требования к сооружениям, устройствам и междупутьям предназначены для определения объектов, подлежащих обязательному переустройству до введения в эксплуатацию восьмиосных полувагонов и цистерн габаритов Тпр и Тц.

5.1.3. Минимально допустимые габаритные требования к сооружениям; устройствам и междупутьям представляют собой минимальные внутренние очертания сооружений и нормы на расстояния между осями путей на перегоннах и станциях, которым, как минимум, должны соответствовать существующие сооружения, устройства и междупутья к моменту введения в эксплуатацию восьмиосных полувагонов габарита Тпр и восьмиосных цистерн габаритов Тпр и Тц.

Основанием для их разработки явились следующие причины:

превышение полувагонами габарита Тпр и цистернами габарита Тц размеров (по ширине и высоте) соответствующего существующего подвижного состава;

наличие на сети железных дорог сооружений, устройств и междупутий, не отвечающих габаритным нормам (ГОСТ 9238-83) и приспособленных к работе только с существующим подвижным составом;

невозможность переустройства в сжатые сроки всех имеющихся на сети железных дорог негабаритных сооружений и устройств под габариты приближения строений С (Сп) и достаточность размеров многих из них для пропуска вагонов габаритов Тпр и Тц.

5.1.4. Минимальные внутренние очертания сооружений и нормы на междупутья, приведенные в настоящей Инструкции, устанавливались исходя из размеров габаритов подвижного состава Тпр и Тц, а также строительных размеров восьмиосных полувагонов и цистерн указанных габаритов. Эти строительные размеры и ряд других параметров составляют:

для восьмиосных полувагонов габарита Тпр-ширина 3350 мм; высота 4350 мм; длина по кузову 17,95 м; база 10,55 м;

для восьмиосных цистерн габарита Тц - наибольшая ширина по шпангоутам на высоте 3029 мм-3598 мм; длина 18,09 м; база 10,52 м; поперечные размеры на других высотах цистерн указаны ниже:

Высота от головки рельса, мм

5175

5000

4750

4500

4320

4150

4000

3900

3750

3600

3029

Полуширина, мм

925

1000

1238

1405

1512

1588

1612

1650

1688

1713

1799

Примечание. На высоте менее 3029 мм ширина цистерны уменьшается; начиная с высоты 1465 мм и менее она соответствует Гa6apитy 1-T.

5.1.5. При подготовке к эксплуатации полувагонов габарита Тпр может возникнуть необходимость в устранении негабаритности сооружений, устройств и междупутий на перегонах и станциях, а к эксплуатации цистерн габарита Тц - сооружений, устройств и междупутий на перегонах. Требования к станционным междупутьям при подвижном составе габарита Тц сохраняются те же, что и при существующем подвижном составе, имея в виду, что в нижней зоне габарит Тц по размерам совпадает с действующим габаритом 1-T.

5.2. Требования к габаритам сооружений и устройств

5.2.1. Все сооружения и устройства, отвечающие требованиям габаритов приближения строений С и Сп (ГОСТ 9238-83), обеспечивают безопасную эксплуатацию подвижного состава любых типов, построенных с полным использованием габаритов Тпр и Тц.

5.2.2. Для обеспечения пропуска восьмиосных полувагонов габарита Тпр по участкам, имеющим сооружения и устройства, не отвечающие габаритам приближения строений С и Сп, следует применять контрольные очертания сооружении, показанные сплошными линиями на рис.5 и 6 (ПР' и ПР'п). Очертания, показанные на рис.5 и 6 штриховыми линиями (ПР и ПРп), предназначены для подготовки и эксплуатации других типов подвижного состава, построенных с полным использованием габарита Тпр по высоте, т. е. более 4350 мм. Обеспечение этих очертаний должно предусматриваться во вторую очередь.

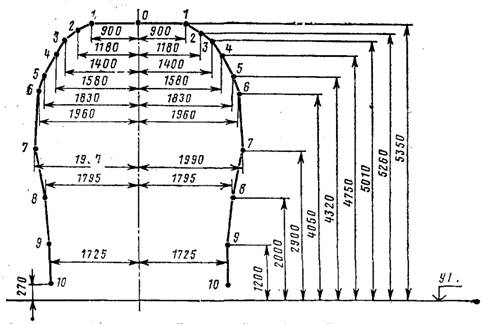

Рис.5. Контрольное очертание сооружений ПР и ПР' для пропуска подвижного состава габарита Тпр при скорости движения более 40 км/ч:

_____ _очертание ПР' для пропуска восьмиосных полувагонов габарита Тпр;

_ _ _ _ _ очертание ПР для пропуска других типов подвижного состава габарита Тпр.

* Для главных путей, для других путей принимать 1775 мм.

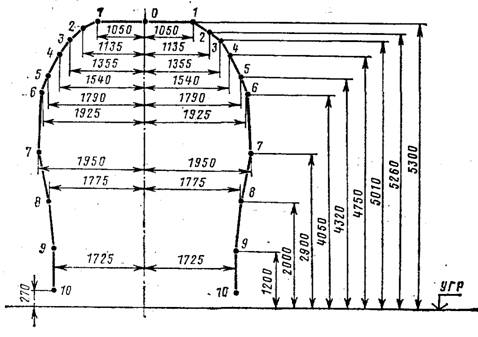

Рис. 6. Контрольное очертание сооружений ПРп и ПР'п для пропуска подвижного состава габарита Тпр при скорости движения 40 км/ч и менее:

____ _очертание ПР'п для, пропуска восьмиосных полувагонов габарита Тпр;

_ _ _ _ _ очертание ПРп для пропуска других типов подвижного состава габарита Тпр.

* Для главных путей, для других путей принимать 1775 мм.

5.2.3. Для обеспечения пропуска восьмиосных цистерн габарита Тц по участкам, имеющим сооружения и устройства, не отвечающие габаритам приближения строений С и Сп, следует применять очертания приближения строений, приведенные на рис. 7 и 8 (Ц и Цп).

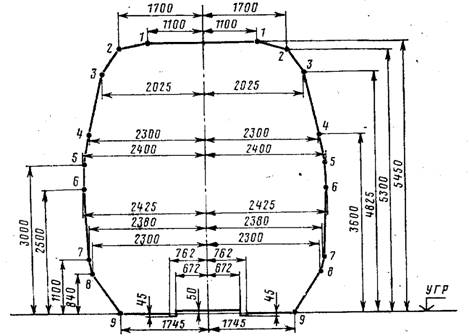

Рис. 7. Контрольное очертание сооружений Ц для пропуска подвижного состава габарита Тц при скорости движения более 40 км/ч

Рис. 8. Контрольное очертание сооружений Цп для пропуска подвижного состава габарита Тц при скорости движения 40 км/ч и менее

5.2.4. Размеры очертаний приближения строений, приведенные на рис. 5-8, даны для прямых участков пути. В кривых их следует принимать в соответствии с приложением 3, табл. П.3.14-П.3.17.

5.2.5. Размеры сооружений и устройств, предназначенных для непосредственного взаимодействия в рабочем положении с полувагонами габарита Тпр и цистернами габарита Тц, должны устанавливаться исходя из строительных размеров этих вагонов, указанных в п. 5.1.4.

5.2.6. В тех случаях, когда приведение высоких погрузочных платформ к расстоянию от оси пути 1775 мм, предусмотренному очертаниями по рис.5 и 6, требует их полного переустройства, разрешается применить меньшее расстояние (1750 мм), которое получается путем учета между полувагоном (полуширина 3350:2=1675 мм) и краем платформы зазора 75 мм, принятого в качестве минимальной нормы в рамках железных дорог - членов ОСЖД.

5.2.7. В отдельных случаях, когда обеспечение очертаний, приведем на рис.5-8, вызывает необходимость капитального переустройства сооружений и устройств, допускается определять требуемые расстояния до них путем учета между строительной полушириной полувагона или цистерны (см. п.5.1.4) и этим сооружением или устройством минимально допустимых зазоров, приведенных в табл. П.2.1-П.2.2 приложения 2 для конкретного подвижного состава.

5.3. Минимально допустимые расстояния между осями пук при эксплуатации подвижного состава габаритов Тпр и Тц

5.3.1. Устанавливаемые ниже нормы минимально допустимых расстояний между осями путей распространяются только на существующие перегоны и станции.

5.3.2. Расстояние между осями главных путей на перегонах и станциях (в том числе не являющихся крайними) должно быть не менее 4100 мм. Расстояние между осями смежных путей обгонных пунктов и разъездов должно быть не менее расстояния, установленного для перегонов.

5.3.3. Расстояние между осями главного или приемо-отправочного пути, предназначенного для безостановочного пропуска поезда, и смежного с ним пути должно быть не менее 5000 мм. При таком расстоянии во время следования поезда по станции со скоростью 61-120 км/ч выполнение трудовых операций по обработке состава на смежном пути должно быть приостановлено, а работники должны стоя пропустить поезд.

Меньшее расстояние (до 4100 мм) между осями указанных путей разрешается сохранять без переустройства при условии, что за 3 мин до прохода поезда работники будут уходить с междупутья или во время прохода по смежный с ним путь будет свободен.

5.3.4. Расстояние между осями смежных приемо-отправочных и сортировочных путей должно быть не менее 4800 мм.

На приемо-отправочных путях при указанном расстоянии могут выполняться все трудовые операции по обработке составов, за исключением прохода работников по междупутьям при одновременном движении составов по обоим смежным путям. При такой ситуации работники должны остановиться и снова идти после прекращения движения по одному из путей. На сортировочных путях при указанном расстоянии могут выполняться все технические операции без ограничений.

Расстояние менее 4800 мм, но не меньше 4650 мм между осями в приемо-отправочных и сортировочных путей, за исключением путей, между которыми работают башмачники, разрешается сохранять без переустройства при условии соблюдения дополнительных требований безопасности:

технологические операции выполняются персоналом только тогда, когда путь, смежный с тем, на котором обрабатывается состав, свободен или подвижной состав на нем стоит; во время движения по смежному пути выполнение трудовых операций приостанавливается;

проход работников по междупутью разрешается, когда один путь cвободен, а если оба пути заняты, то только при стоящих составах; во в движения по одному из смежных путей работники стоя пропускают состав.

5.3.5. Расстояние между осями второстепенных станционных путей (пути стоянки подвижного состава, пути грузовых дворов) должно быть не менее 4500 мм. При таком расстоянии проход работников по междупутью разрешается только при стоящих вагонах.

5.3.6. Расстояние между осями путей, на междупутьях которых эксплуатируется вагоноремонтная установка РУ-IV (или другая, имеющая размеры по ширине не более чем у РУ-IV), должно быть 5000 мм и более.

Расстояние между осями таких путей менее 5000 мм, но не менее 4800 мм, может быть сохранено в тех случаях, когда его увеличения нельзя достигнуть путем передвижки или снятия отдельных путей, а требуется проведение большого объема работ по реконструкции соответствующего парка станции. При указанных расстояниях между осями путей (5000 и 4800 мм):

проход работников между подвижным составом и вагоноремонтной установкой разрешается только при стоящих вагонах;

в зоне работы установки должны быть предусмотрены специальные средства оповещения работников о предстоящем передвижении состава по смежному пути.

5.3.7. При соответствии междупутий перегонов расстоянию 4100 мм обеспечивается безопасный пропуск во встречном движении по смежным путям подвижного состава действующих габаритов, а также габаритов Тпр и Тц при сохранении установленных условий пропуска негабаритных грузов.

На перегонах, где норма 4100 мм не выдержана, безопасность пропуска во встречном движении восьмиосных полувагонов габарита Тпр и цистерн габарита Тц будет обеспечиваться, если расстояния между осями путей будут не менее: 3850 мм - при эксплуатации полувагонов габарита Тпр; 4000 мм - при эксплуатации цистерн габарита Тц.

Сохранение на перегонах указанных междупутий (в местах, где приведение их к норме 4100 мм в установленные сроки трудноосуществимо из-за больших объемов работ) может быть временно допущено при установлении с их учетом предусмотренных Инструкцией МПС № ЦД/4172 (1983 г.) условий пропуска во встречном движении негабаритных грузов.

5.3.8. Если скорость движения по путям, указанным в п. 5.3.3, 60 км/ч и менее, требования к расстоянию между их осями следует принимать такие же как и указанные в п. 5.3.4 для приемо-отправочных путей.

5.3.9. В тех случаях, когда расстояние между осями смежных приемо-отправочных и сортировочных путей не отвечает норме 4800 мм и его увеличение связано с крупными работами по реконструкции станций, необходимо обеспечить соблюдение условий, допускающих применение согласно п. 5.3.4 нормы 4650 мм.

5.3.10. В порядке исключения расстояния между осями смежных путей, на которых производится ограниченное число трудовых операций, могут быть уменьшены по сравнению с пп. 5.3.3-5.3.6 и приняты по наибольшему значению S для трудовых операций, выполняемых в рассматриваемом междупутье. При этом в Инструкции по технике безопасности для работников данной станции должно быть указано, какие трудовые операции разрешается и какие запрещается выполнять в рассматриваемом междупутье.

В табл. 1 приводятся расстояния между осями смежных путей S, необходимые при выполнении отдельных трудовых операций по обработке составов и, положенные в основу норм пп. 5.3.3-5.3.6.

Таблица 1

Трудовые операции

Расстояние S, мм, при скоростях движения обрабатываемого состава v1 и состава на смежном пути v2не более, км/ч

Проход по междупутью при выполнении технических операций*

4500

4800

4800

-

Пропуск движущегося состава, вагонов

-

4500

4500

4750

Встреча с сигналом в руке движущегося поезда

-

-

4650

4800

Подача ручных сигналов при маневрах

4450

4650

4650

4800

Расцепка вагонов вручную (v1 =< 3 км/ч)

4370

4600

4600

4770

Общий осмотр, списывание номеров вагонов (v=<25 км/ч)

4350

4550

4550

4800

Коммерческий осмотр и разметка вагонов **

4480

4720

-

-

Устранение коммерческих неисправностей **

4570

4800

-

-

Технический осмотр (обслуживание вагонов) **

4490

4720

-

-

Безотцепочный ремонт вагонов **

4585

4800

-

-

Снятие и навешивание сигнального диска на вагон**

4350

4500

-

-

Укладка и снятие тормозных башмаков вручную**

4350

4350

-

-

Укладка и снятие тормозных башмаков с помощью вилки(v1 =<15 км/ч)

-

-

4700

4800

Проезд на подножках вагонов (v1 =< 25 км/ч)

-

-

4200

4300

* Эти трудовые операции при v1>0 и v2>0 не выполняются.

** Выполнение этих трудовых операций приv1>0 по правилам техники безопасности не допускается.

5.3.11. Приведенные расстояния между осями путей даны для прямых участков пути, в кривых они должны быть увеличены по эксплуатационным нормам, приведенным в табл. П.3.18 приложения 3.

6. РАССТОЯНИЯ ДО МАТЕРИАЛОВ, ЗАПАСНЫХ ЧАСТЕЙ И ОБОРУДОВАНИЯ, РАЗМЕЩАЕМЫХ У ПУТЕЙ

6.1. Согласно п. 1.1 ГОСТ 9238-83 лежащие около пути материалы, запасные части и оборудование не должны заходить внутрь очертания габарита приближения строений. Исключение может быть допущено только для балласта, выгружаемого на междупутье и обочине. При этом высота выгруженного балласта должна быть не более 200 мм, (считая от уровня верха головки рельсов); откос со стороны пути должен быть не более 1:1, а расстояние на уровне верха головки рельсов от оси пути до откоса 6алласта - не менее 1425 мм.

Грузы, располагаемые на складских площадках, должны быть уложены в соответствии с п. 2.6 ПТЭ на расстоянии от наружной грани головки крайнего рельса не ближе 2000 мм при высоте 1200 мм от уровня верха головки рельсов, а при большей высоте - не ближе 2500 мм.

6.2. Оборудование, применяемое при ремонте сооружений и устройств (леса, подмости и кружала), как правило, должно располагаться вне габарита приближения строений.

В исключительных случаях при соответствующем обосновании с учетом размеров движения, наличия обходов барьерного места, с разрешения Главного управления движения МПС, министерства или ведомства, в ведении которого находятся железнодорожные пути, может быть допущена временная установка такого оборудования с нарушением габарита С при условии. истечения пропуска эксплуатируемого пассажирского и грузового подвижного состава, в том числе открытого, загруженного по обычному габариту погрузки и, когда это осуществимо, - по зональному.

Между указанным подвижным составом и внутренним очертанием установленного в сооружениях оборудования должны быть выдержаны минимально допустимые зазоры, приведенные в приложении 5 "Инструкции МПС по перевозке негабаритных и тяжеловесных грузов на железных дорогах СССР" ЦД/4172 (1983 г.).

С учетом указанных зазоров должны определяться также степени негабаритных грузов, пропуск которых через данное сооружение может быть разрешен.

Габаритная проходимость сооружения в целом с учетом указанных требований, а также сроки окончания работ должны устанавливаться в проекте организации строительства.

7. Изменение размеров габаритов приближения строений и расстояний между осями путей в кривых участках пути

7.1. Общие положения

7.1.1. Размеры габаритов приближения строений, а также расстояния между осями путей и от оси пути до опор, мачт и столбов, установленные для прямых, в кривых участках пути следует изменять по проектным или эксплуатационным нормам.

7.1.2. Проектные нормы установлены из условия обеспечения безопасности движения на длительную перспективу и учитывают все возможные изменения скоростей движения и возвышений наружного рельса (в пределах от минимальных до максимальных значений) в течение всего периода эксплуатации сооружений, устройств и участков железных дорог.

7.1.3. Эксплуатационные нормы служат для определения размеров габаритов приближения строений в кривых участках пути при конкретных скоростях движения и возвышениях наружного рельса,

7.1.4. Нормы увеличения расстояний между осями смежных путей в кривых, имеющих разные радиусы, следует определять с учетом меньшего радиуса.

7.2. Проектные нормы

7.2.1. Проектные нормы распространяются на все пути общей сети железных дорог, внешние (подъездные) и внутренние железнодорожные пути предприятий. Их следует применять:

при строительстве новых железнодорожных линий, участков, станций, сооружений и устройств;

при реконструкции (усилении) существующих линий, участков, станций, сооружений и устройств в их переустраиваемой части;

при капитальном ремонте пути и других работах на эксплуатируемой сети железных дорог, когда это не связано с большими экономически нецелесообразными затратами.

7.2.2. В случаях, предусмотренных п. 7.2.1, проектные нормы должны применяться для всех видов сооружений и устройств, за исключением пассажирских и грузовых платформ, а также сооружений и устройств, расположенных в закрестовинных кривых.

7.2.3. Проектные нормы следует принимать по таблицам приложения 3 настоящей Инструкции: по табл. П.3.1 - П.3.4 - для определения размеров габаритов С и Сп;

по табл. П.3.5-П.3.6 - для определения норм увеличения расстояний между осями смежных путей;

по табл. П.3.7 - для определения норм увеличения расстояний от оси пути до опор, мачт и столбов.

7.2.4. Размеры габаритов С и Сп даны в таблицах проектных норм в виде горизонтальных Внар, B'нap, Ввн и вертикальных Ннар, Н'нар, Нвн координат их точек соответственно для наружной и внутренней сторон кривой (рис. 9). Координаты Н'нар и B'нap подлежат учету только для верхних угловых точек габаритов С и. Сп (IIа, II, I, Ia, 10). Они определены с учетом угловых перемещений верхних точек подвижного состава, возникающие вследствие его наклонов внутрь кривой.

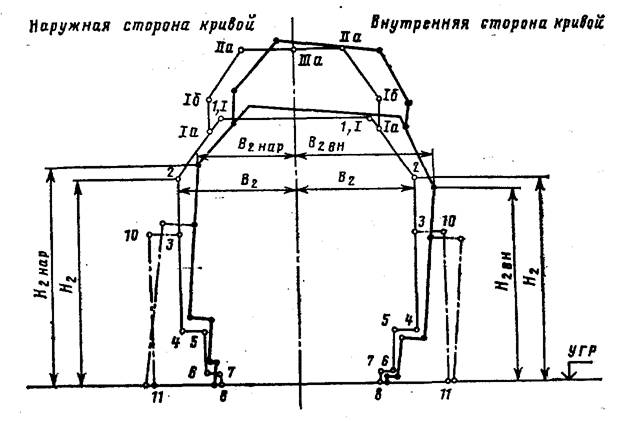

Рис. 9. Принцип построения габарита приближения строений С в кривых по проектным нормам:

_______ - габарит приближения строений в прямых участках пути;

- то же, в кривых

7.2.5. Проектные нормы увеличения горизонтальных расстояний от ocи пути до опор, мачт и столбов следует определять по табл. П.3.7 в зависимости от радиусов кривых, а для внутренней стороны кривых - в зависимости и от расчетных возвышений наружного рельса, принимаемых по табл. П.3.7а.

7.2.6. Увеличение расстояний в кривых до карликовых светофоров при новом строительстве, работах по переустройству и эксплуатации следует производить по нормам, приведенным в табл. П.3.7, в графах для расстояния в прямых 5700 мм. При установке карликового светофора на междупутьи в кривой ширина междупутья должна быть не менее:



где

а

- ширина карликового светофора поперек пути, мм;

dнар

}

- принимаются для проектных норм с учетом возвышения наружного рельса, равного 50 мм, а для эксплуатационные норм - имеющегося в данной кривой.

и dвн

7.2.7. Проектные и эксплуатационные нормы увеличения расстояний в кривых до предельных столбиков следует принимать по табл. П.3.7, гр. 2 и 3.

7.2.8. Проектные нормы увеличения расстояний между осями путей в кривых общей сети следует принимать по табл. П.3.5, а для внешних (подъемных) и внутренних железнодорожных путей предприятий - по табл-11.3.6 в зависимости от радиуса кривых и возвышений наружного рельса: hнар - внешнего пути; hвн - внутреннего пути.

Нормы, приведенные в табл. П.3.5 и П.3.6 для раздельных пунктов (гр.5-9), следует применять для междупутий, величина которых в прямых составляет 4500 мм и более. При расстояниях между осями главных путей на раздельных пунктах 4100 мм в прямых их увеличение в кривых следует производить по нормам для перегонов.

При частичной реконструкции существующих раздельных пунктов и расстояниях между осями главных, приемо-отправочных и сортировочных путей в прямых 5300 мм нормы, приведенные в табл: П.3.5 в гр.5-9 и в табл. П.3.6 в гр.6-8, для раздельных пунктов допускается уменьшать на 150 мм.

Увеличение расстояний между осями путей, предназначенных для непосредственной перегрузки из вагона в вагон в кривых, следует определять по формуле 72000/R, где R-радиус кривой, м.

7.2.9. Проектные нормы для неприведенных в табл. П.3.1-П.3.7 промежуточных значений радиусов кривых принимают равными установленным для ближайших меньших радиусов.

7.2.10. При обращении на отдельных внутренних подъездных путях только специального подвижного состава, геометрические выносы которого значительно меньше выносов расчетного вагона (длина L = 24 м; база 1=17 м), проектные нормы допускается уменьшать:

приведенные для габарита Сп в табл. П.3.3 и П.3.4:

приведенные для уширения междупутий в табл. П.3.6:

где R - радиус кривой, м;

Lcп - длина кузова специального подвижного состава, эксплуатируемого на рассматриваемых путях, м;

lсп - база специального подвижного состава, м.

Аналогичные уменьшения допускается принимать и для эксплуатационных норм.

7.3. Эксплуатационные нормы

7.3.1. Эксплуатационные нормы распространяются на все пути общей сети железных дорог, внешние (подъездные) и внутренние железнодорожные пути предприятий. Их следует применять:

при эксплуатации существующих линий, сооружений и устройств на них, построенных до введения ГОСТ 9238-83 и не отвечающих проектным нормам;

при переустройстве существующих сооружений и устройств под установленные настоящей Инструкцией минимальные очертания приближения строений;

при строительстве и эксплуатации высоких и низких пассажирских, а также грузовых платформ и сооружений, расположенных в закрестовинных кривых.

7.3.2. Эксплуатационные нормы следует принимать:

по табл. П.3.8 и П.3.9 - для определения размеров габаритов С и СП;

по табл. П.3.10 - для определения размеров минимального внутреннего очертания А переустраиваемых инженерных сооружений;

по табл. П.3.11 и П.3.12 - для определения размеров минимальных внутренних очертаний верхней части сооружений на электрифицированных линиях В1 и В2;

по табл. П.3.13-для определения габаритов приближения строений высоких и низких платформ;

по табл. П.3.14 и П.3.17-для определения размеров минимальных внутренних очертаний сооружений для пропуска подвижного состава габаритов Тпр и Тц;

по табл. П.3.18-для определения расстояний между осями путей существующих линий;

по табл. П.3.19-П.3.21-для определения величин непогашенного ускорения и геометрических выносов, необходимых в случаях, указанных в таблицах эксплуатационных норм.

7.3.3. Размеры габаритов С, Сп и минимальных очертаний даны в таблицах эксплуатационных норм в виде горизонтальных (Hнар и Hвн) и вертикальных (Внар и Ввн) координат их точек соответственно для наружной и внутренней стороны кривых. Указанные координаты для габаритов С и Сп даются в таблицах эксплуатационных норм только для точек, расположенных на высоте 1070 мм и более. Координаты точек на меньшей высоте следует принимать по табл. П.3.13. Общий принцип графического построение габаритов приближения строений по эксплуатационным нормам приведен на рис. 10.

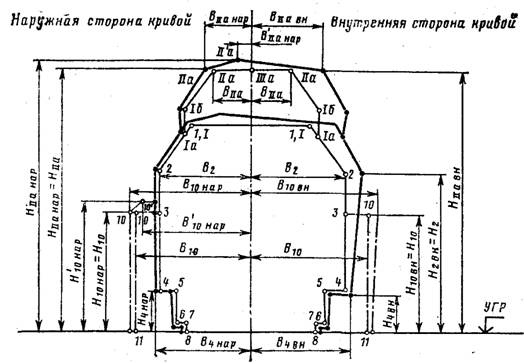

Рис. 10. Принцип построения габарита приближения строений С в кривых

по эксплуатационным нормам:

---- - габарит приближения строений в прямых участках пути;

- то же в кривых

7.3.4. Эксплуатационные нормы увеличения расстояний от оси пути до края опор, мачт и столбов следует принимать по табл. П.3.7 в зависимости от радиусов кривых и величин существующих или намечаемых на определенную перспективу возвышений наружного рельса.

Пример. R = 400 м; h = 60 мм; норма расстояния до опоры в прямой dпр = 3100 мм.

По табл. П.3.7 находим:

для наружной стороны (для любых возвышений) - в гр. 2 при R = 400м dнар = 90 мм; искомое расстояние dкр.нар = dпр + dнар = 3100+90 = 3190 мм;

для внутренней стороны-в гр. 18 при h = 60 мм и R = 400 м находим dвн = 185 мм; искомое расстояние dкр.вн = dпр + dвн = 3100+185 = 3285 мм.

7.3.5. Числовое значение величины непогашенного ускорения анп, которое должно быть принято для определения эксплуатационных норм в случаях, указанных в таблицах, необходимо определять следующим образом: по табл. П.3.19 в зависимости от радиуса кривой R и скорости движения пассажирских поездов v определяется полное центробежное ускорение ац; в зависимости от найденного значения ац и возвышения наружного рельса в данной кривой h по табл. П.3.20 определяется величина непогашенного ускорения анп.

7.3.6. Числовое значение величины геометрического выноса b, учитываемое в координатах Внар и Ввн, следует принимать по табл. П.3.21 в зависимости от радиуса кривой.

7.3.7. Минимально необходимое по эксплуатационным нормам расстояние между осями путей в кривых Sкр следует определять увеличением расстояния между осями путей Sпр, установленного для прямой, на габаритное уширение dм или d'м, указанное в табл. П.3.18, т. е.

Sкр = Sпр + (dм или d'м),

где dм - необходимое увеличение горизонтального расстояния между осями путей в кривых для случаев, когда hнар = hвнhнар = hвн = 0 и hнар < hвн, приведенных в гр.2-17 табл. П.3.18;

d'м -то же, когда hнар > hвн и hвн = 0, приведенных в гр. 19 табл. П.3.18;

hнар - возвышение наружного рельса внешнего пути, мм.

hвн - возвышение наружного рельса внутреннего пути, мм.

Примеры. 1. R = 700 м; hнар = hвн =70 мм; Sпр = 4100 мм.

Так как hнар = hвн, определяем dм. По табл. П.3.18 гр. 9 при R = 700 м и h = 70 мм находим dм =105 мм. Тогда Sкр = 4100+105 = 4205 мм.

2. R = 1200 м; hнар = 120 мм; hвн = 80 мм; Sпр = 4100 мм.

Так как hнар > hвн, то определяем d'м. Находим разность возвышений hнар - hвн = 120 - 80 = 40 мм. В гр.19 табл. П.3.18 при hнар - hвн = 40 мм находим d'м = dм + 100. В гр.14 при R = 1200м и h = 120 мм находим dм = 75 мм. При этом d'м =75+100=175 мм. Тогда Sкр = 4100 + 175 = 4275 мм.

7.3.8. Для промежуточных значений радиусов кривых и возвышений наружного рельса эксплуатационные нормы определяются интерполяцией.

7.4. Отводы уширений габаритов приближения строений на подходах к кривым участкам пути

7.4.1. Отводы уширений габарита приближения строений на подходах к кривым осуществляются в пределах участков отвода (табл. 2). В пределах этих участков габаритное уширение нарастает постепенно от нуля до полной нормы, установленной для соответствующей круговой кривой. Горизонтальные расстояния от оси пути до соответствующей точки габарита приближения строений или величину уширения в какой-либо точке участка отвода следует определять методом линейной интерполяции по формулам, приведенным в табл. 2.



Таблица 2

Характеристика участков подхода к круговым кривым

Увеличение размеров габаритов приближения строений

с наружной стороны кривой

с внутренней стороны кривой

Начало увеличения

Окончание увеличения

Начало увеличения

Окончание увеличения

Наличие переходной кривой и отсутствие возвышения наружного рельса

За 10 м до начала переходной кривой

Вконцепереходной кривой

За 5 м до начала переходной кривой

Вконцепереходной кривой

Отсутствие переходной кривой и возвышения наружного рельса

За 15 м до начала круговой кривой

В начале круговой кривой

За 10 мдоначала круговой кривой

На круговой кривой в 5 м от ее начала

Наличие наружного рельса при наличии или отсутствии переходной кривой

За 10 м до начала переходной кривой переходной кривой или до начала отвода возвышения наружного рельса

Для проектных норм в начале круговой кривой; для эксплуатационных норм - за 10 м до начала круговой кривой

За 10 м до начала переходной кривой или до начала отвода возвышения наружного рельса

За 10 м до начала круговой кривой



где a =10-для проектных норм; а = 0-для эксплуатационных норм.

Примечания. 1. Формулы: а - для определения горизонтальных координат точек габарита приближения строений С (Сп); б - при определении горизонтальных расстояний от оси пути до внутреннего края опор (путепроводов, пешеходных мостов, контактной сети, воздушных линий связи и СЦБ, электроосвещения, электроснабжения и воздушных трубопроводов), мачт светофоров и семафоров, путевых и сигнальных знаков и столбов.

2. Условные обозначения, принятые в формулах:

- горизонтальное расстояние от оси пути до соответствующей точки габаритов приближения строений С или Сп в рассматриваемой точке участка отвода уширений соответственно с наружной и внутренней стороны кривой, мм;

В - горизонтальная координата рассматриваемой точки габарита приближения строений в прямой, мм; Внар, Ввнгоризонтальные координаты точки рассматриваемого габарита приближения строений в кривой, определенные по табл. П.3.1 - П.3.4 или П.3.8П.3.9, мм;

- увеличение горизонтальных расстояний от оси пути до опор, мачт и столбов в рассматриваемой точке участка отвода уширений соответственно с наружной и внутренней стороны кривой, мм; dнapdвн - норма увеличения горизонтальных расстояний от оси пути до внутреннего края опор, мачт, столбов в рассматриваемой кривой, определенная по табл. П.3.7, мм;

Lпк -длина переходной кривой, м; Lов - расстояние от начала отвода возвышения до начала круговой кривой, м; lн отв , lв отв -расстояние от начала отвода уширения габарита до рассматриваемой точки соответственно с наружной и внутренней стороны кривой, м.



7.4.2. Переходы от расстояний между осями путей на прямых участка пути к расстояниям в кривых при концентрическом расположении пути предусматриваются, как правило, в пределах от начала переходных кривых и до конца их с применением на внутреннем пути переходных кривых увеличенной длины по сравнению ,с длиной, принятой для наружного пути.

8. Контроль габаритов, учет и устранение негабаритных мест

8.1. Общие положения

8.1.1. Все сооружения, устройствам пути проектируемых, вновь построенных, реконструированных, подвергнутых техническому переоснащению и усилению, капитально отремонтированных и эксплуатируемых железных дорог Союза ССР колеи 1520 (1524) мм, их станций, участков и направлений должны соответствовать установленным ГОСТ 9238-83 габаритам приближения строений С и Сп и расстояниям между осями путей для перегонов и станций.

8.1.2. Контроль за соблюдением предприятиями и организациями габаритов сооружений, устройств и путей на дорогах возлагается на габаритообследовательские станции. Габаритообследовательские станции железных дорог обязаны требовать от работников всех предприятий и организаций, независимо от их ведомственной подчиненности, соблюдения на путях МП габаритных норм для обеспечения безопасности движения поездов и работы обслуживающего персонала. О случаях нарушения габаритов начальники габаритообследовательских станций должны докладывать руководству дороги для привлечения к ответственности виновных должностных лиц.

8.1.3. Габариты сооружений и устройств, а также расстояния межд осями путей должны проверять:

в процессе строительства, реконструкции, ремонтов, а также при приемке в эксплуатацию вновь построенных, реконструированных и капитально отремонтированных сооружений, устройств и путей - работники дистанци пути, предприятий, на балансе которых находятся объекты, а в необходимых случаях - и работники габаритообследовательских станций, которые должны включаться в состав приемочных комиссий;

в процессе эксплуатации сооружений устройств и путей - порядком и инструкциями для проведения их осмотров (но не реже двух раз в год - при весенних и осенних осмотрах), работниками, непосредственно обслуживающими объекты, руководителями предприятий, в ведении которых они находятся;

не реже одного раз в 10 лет-в ходе сплошной проверки всех сооружений и устройств дороги, организуемой габаритообследовательскими станциями и непосредственно проводимой работниками хозединиц причастных служб. Техническое руководство этой проверкой, участие в ней при необходимости, контроль и обобщение результатов осуществляют габаритообследовательские станции.

Сплошная проверка тоннелей должна производиться не реже одного раза в 5 лет тоннельнообследовательской станцией Главного управления пути МПС. Проверку мостов производят дистанции пути совместно с мостоиспытательными станциями. На электрифицированных линиях эти проверки выполняются совместно с работниками участков энергоснабжения. Один экземпляр материалов проверки по тоннелям и мостам передается габаритообследовательским станциям.

Пассажирские платформы должны проверяться через 5 лет по плану, утверждаемому начальником или главным инженером дороги.

8.1.4. Нарушения габаритов, при которых не обеспечивается безопасный пропуск с нормальными скоростями подвижного состава и грузов, должны устраняться по их обнаружению. Такие нарушения должны фиксироваться, в Журнале осмотра путей, стрелочных переводов, устройств СЦБ, связи и контактной сети с указанием условий пропуска поездов на период, до проведения соответствующих работ.

8.2. Производство габаритных промеров

8.2.1. Натурные обмеры сооружений, устройств и расстояний между осями путей должны проводиться с целью определения фактических габаритов сооружений, устройств и расстояний между осями путей и их соответствия установленным нормам.

8.2.2. Съемка внутренних очертаний сооружений и устройств и измерения расстояний между осями путей и от оси пути до опор, мачт, столбов и других подобных устройств должна производиться в сечениях, перпендикулярных к оси пути, методом прямоугольных координат или полярным методом.

Вертикальную координату каждой переломной точки внутреннего очертания следует измерять: в прямых - от уровня головок рельсов, в кривых - от уровня верха головки внутреннего рельса; горизонтальные расстояния до переломных точек измеряются: в прямых - от оси пути, в кривых - от вертикальной линии внутри колеи, отстоящей от внутренней грани ближайшего рельса на расстоянии 760 (762) мм.

При съемке полярным методом за полюс принимается точка пересечения оси ближайшего к сооружению пути с горизонтальной прямой на уровне верха головок рельсов (в кривой - верха головки внутреннего рельса).

8.2.3. Съемка внутреннего очертания сооружений и устройств должна производиться по точкам перелома линии внутреннего очертания. Для тоннелей или других объектов, имеющих криволинейное очертание, переломные точки должны выбираться с таким расчетом, чтобы расстояние между двумя соседними точками не превышало 400 мм, что обеспечивает необходимую точность в связи с заменой криволинейных отрезков прямолинейными.

8.2.4. Съемку габаритов сооружений и устройств различных видов и измерениие расстояний между осями путей необходимо производить в следующих сечениях:

на мостах с ездой понизу, имеющих фермы пролетных строений с непараллельными поясами, - в сечениях по портальным рамам. Если фермы с параллельными поясами, съемку следует производить в сечениях портальных рам и в одном из сечений по поперечным связям в каждом пролетном строении, а также дополнительно в тех сечениях поперечных связей, в которых после усиления или реконструкции пролетных строений изменились внутренние очертания. На мостах с ездой посередине - в местах видимых стеснений, а при их отсутствии в двух-трех сечениях по длине моста, но не менее чем в одном сечении каждого пролетного строения. На мостах с ездой поверху допускается ограничиться двумя-тремя промерами от оси пути до перил в одну и другую стороны и в видимых стесненных сечениях, если они имеются;

тоннелях и галереях - в сечениях не реже чем через 10 м, желательно по кольцам, и в местах видимых стеснений;

под пролетными строениями путепроводов, пешеходных мостов и акведуками - в сечениях, соответствующих наивысшему уровню головки рельса под сооружением и в наиболее стесненных опорами и пролетными строениями местах. При протяжении этих сооружений вдоль оси пути не более 10 м можно ограничиться снятием размеров одного наиболее стесненного сечения. Проверку сечения в указанных местах следует производить перпендикулярно к оси пути или к ближайшим от опор осям путей, уложенных под этими сооружениями;

промеры расстояний от оси пути до платформ, подпорных стенок, зданий, пакгаузов, заборов и других подобных объектов в прямых участках пути следует производить в видимых стесненных сечениях, а если последние трудно выделить, то в начале, середине и конце сооружения (на платформах - у каждой опоры). Если эти сооружения расположены в кривых участках пути, проверяемые сечения следует принимать через ,20 м и в местах видимых стеснений (на платформах - у каждой опоры);

расстояния от оси пути до края опор, мачт, столбов и других подов устройств должны измеряться на уровне головок рельсов, если нет выступающих за этот край в сторону пути частей; при наличии таких частей следует снимать размеры поперечного сечения по ним;

расстояния между осями главных путей на перегонах и станциях следует измерять у каждого километрового столба и пикетного столбика (в кривых - через 20 м), в начале остряков стрелок и в местах видимых сужений междупутий. Расстояния между осями путей на станциях (кроме главных) следует измерять через 50-100 м и в местах видимых сужений междупутий. В двухпутных тоннелях, на мостах и других сооружениях расстояния между осями путей должны быть измерены во всех сечениях, где производится съемка внутренних очертаний этих сооружений.

8.2.5. При проверке габаритов приближения строений съемка внутренних очертаний сооружений и устройств, промеры междупутных расстояний также промеры до других сооружений и устройств производятся обычными измерительными инструментами и приспособлениями (метры, рулетки, мерные ленты, рейки, отвесы, шесты, уровни) или специальными инструментами и приборами (шаблоны, транспортир, оптический габаритомер, теодолиты, тахеометры).

8.2.6. При проверке габаритов приближения строений и расстояний между осями путей на эксплуатируемых линиях должны соблюдаться все установленные правила, и инструкции по обеспечению безопасности движения поездов, а также правила техники безопасности при работе на действующих путях.

8.2.7. Негабаритные сооружения и устройства, влияющие на безопасность работы железнодорожного персонала, должны быть ограждены с обеих сторон постоянными предупредительными знаками "Осторожно! Негабаритное место".

Расположение этих знаков в зоне железнодорожных путей должно исключать возможность их восприятия в качестве сигналов, относящихся к движению поездов и маневровой работе, а также не ухудшать видимость сигнальных приборов, указателей и знаков. Знаки не должны мешать также движению людей, транспорта, перемещению грузов и т. д.

Изображение на знаке в зависимости от его назначения и места установки может быть нанесено с одной или с обеих сторон.

Размеры каждого знака следует определять в зависимости от максимального расстояния, с которого он должен восприниматься работающим, в соответствии с ГОСТ 12.4.026 - 76 и ОСТ 32.4-76.

8.3. Негабаритные сооружения, устройства и расстояния между осями путей, их учет, переустройство и отчетность по ним

8.3.1. Сооружения и устройства железных дорог, нарушающие соответствующие очертания габаритов приближения строений С и Сп, нормы на расстояния между осями путей, а также требования настоящей Инструкции являются негабаритными. Такие объекты подлежат учету и последующему переустройству.

Существующие сооружения и устройства, имеющие отклонения от габаритов С и Си в пределах допусков, установленных настоящей Инструкцией к числу негабаритных не относятся и учету в табл. 14 (приложение 4) не подлежат. Инженерные сооружения, отвечающие требованиям очертания А (см. рис. 3), учитываются при решении вопросов, связанных с пропуском сверхнегабаритных грузов, и в таблицу негабаритных объектов не включаются.

8.3.2. Учет негабаритных объектов на железных дорогах общей сети должен вестись:

в дистанциях и службах пути - по объектам предприятий всех служб, расположенных в пределах дистанций, в табл. 14 "Негабаритные места" технического паспорта дистанции пути (см. приложение 4);

на других линейных предприятиях - по объектам, находящимся на их балансе, в ведомостях, составленных по форме табл. 14;

в габаритообследовательских станциях - по всем негабаритным объектам в пределах дороги в табл. 14. При этом на негабаритные сооружения и устройства должны быть составлены карточки по форме приложения 1 Инструкции МПС № ЦД/4131 (1983 г.).

8.3.3. На промышленных предприятиях, имеющих на своем балансе железнодорожные пути колеи 1520 (1524) мм, также должны быть учтены все негабаритности.

Натурные обмеры сооружений, устройств и расстояний между осями путей должны производиться при техническом руководстве или участии на договорной основе габаритообследовательских станций железных дорог.

8.3.4. Устранение негабаритностей объектов железных дорог, промышленных предприятий и организаций должно осуществляться в плановом порядке с максимальным использованием для этой цели всех видов работ по ремонту и эксплуатации пути, сооружений и устройств.

8.3.5. Устанавливается следующий порядок составления планов ликвидации негабаритностей:

разработка проекта плана начальником габаритообследовательской станций - до 15 ноября каждого текущего года;

согласование проекта плана с соответствующими отделениями и службами, в ведении которых находятся объекты,-до 15 декабря;

утверждение плана начальником или главным инженером дороги - до 1 января.

8.3.6. При составлении планов устранения негабаритных мест в первую очередь должны учитываться следующие негабаритные объекты:

не обеспечивающие пропуск полувагонов габарита Тпр и цистерн габарита Тц, т. е. не отвечающие контрольным очертаниям ПР', ПР'п, Ц, Цп, а также нормам расстояний между осями путей, приведенным в разделе 6 настоящей Инструкции;

не обеспечивающие пропуск вагонов, погруженных по увеличенному зональному габариту погрузки, введенному указанием МПС от 30.09.83 г. № Г-30770;

не отвечающие контрольным очертаниям ПР и ПРп;

не отвечающие минимальному очертанию А и обусловливающие кружит и. перевозок негабаритных грузов.

8.3.7. Выявление новой негабаритности или устранение негабаритности объекта должно оформляться актом, который должен подписываться: в первом случае - руководителем линейного предприятия и представителем дистанции пути, во втором случае - также и исполнителем работ. Акты представляются в отделение дороги, габаритообследовательскую станцию и дистанцию пути для внесения изменений в табл. 14 "Технического паспорта". Сведения о появлении новых негабаритностей или об ухудшении габаритной характеристики существующих следует сообщать в габаритообследовательскую станцию в тот же день, при изменении габаритов в лучшую сторону - в течение трех суток.

8.3.8. Отчетность линейных предприятий, отделений и железных дорог об изменениях габаритного состояния их объектов должна осуществляться следующим образом.

8.З.8.1. Руководители хозединиц - главному инженеру отделения:

а) ежеквартально - представлять обобщенные данные об изменении габаритного состояния сооружений, устройств и путей соответствующих хозяйств;

б) ежегодно к 10 января - сводный отчет о выполнении плана устраннения негабаритностей за истекший год с указанием причин задержек работ (если план не выполнен) и причин появления новых негабаритностей; данные о работах, выполненных в соответствии с приказом МПС № 22Ц от 3.05.82г. по формам приложения 4 к этому приказу; данные по форме табл. 14; предложения к плану ликвидации негабаритностей в следующем году.

8.3.8.2. Главные инженеры отделений - главному инженеру дороги:

дважды в год за первое и второе полугодие - обобщенные данные всех хозединиц отделения, представляемые ими в соответствии с п. 8.3.8.1а; ежегодно к 1 февраля - сводный отчет по отделению с данными, предусмотренными п. 8.3.8.1б.

8.3.8.3. Главные инженеры дорог - в Гипротранстэи МПС ежегодно к 1 марта сводный отчет по дороге, включающий: сведения о ликвидации и появлении негабаритностей в отчетном году, о ходе работ по подготовке к введению подвижного состава габаритов Тпр и Тц и зонального габарита погрузки, об улучшении условий пропуска негабаритных грузов и планы устранения негабаритностей на текущий год.

8.3.8.4. Гипротранстэи - в МПС и ВНИИЖТ сводные данные по сети в соответствии с п. 8.3.8.3.

Главное управление пути МПС

Заместитель начальника

А. П. Яриэ

Всесоюзный научно-исследовательский институт железнодорожного трансторта

Заместитель директора

В. Ф. Барабошин

Заведующий сектором стандартизации

В. Д. Черников

Заведующий отделением комплексных испытаний

В. М. Богданов

Заведующий лабараторией габаритов

Ю. М. Лазаранко

Исполнители:

Л. С. Борисова,

В. Л. Крылов,

Л. А. Веселов

Государственный институт технико-экономических изысканий и проектирования железнодорожного трансторта

Главный инженер

П. В. Ермакоов

Исполнители:

Ю. Н. Волькович,

А. В. Холодков

С. Н. Шейко



































































































ПРИЛОЖЕНИЕ 1

Габариты приближения строений С и Сп,

установленные ГОСТ 9238-83

Рис. П. 1.1. Габарит приближения строений С:

---- - линия приближения пролетных строений мостов, конструктивных элементов тонелей, галерей, платформ, настилов переездов, индукторов локомотивной сигнализации, механизмов стрелочных переводов и расположенных в их пределах устройств сигнализации, централизации и блокировки СЦБ, а также сооружений и устройств, располагаемых на междупутьях станций в соответствии с п. 2.10 ГОСТ 9238-83;

---- О ---- - линия приближения всех вновь строящихся сооружений и устройств, кроме расположенных на путях, электрификация которых исключена даже при электрификации данного участка железнодорожной линии, в том числе I - II - III - для перегонов, а также путей на станциях (в пределах инженерных сооружений)1на которых не предусматривается технологическая стоянка подвижного состава; Ia - Iб - IIа - IIIa - для остальных путей станций;

1 В ГОСТ 9238-83 для раздельных пунктов с путевым развитием станций, разъездов и обгонных пунктов применяется общий термин "станции"; под инженерными сооружениями следует понимать: мосты, в том числе пешеходные, виадуки, акведуки, эстакады, путепроводы, тоннели, подпорные стенки, а также галереи и другие противообвальные и противолавинные сооружения, за исключением мест, где по характеру требований необходимо указывать точно, о каких именно раздельных пунктах или инженерных сооружениях идет речь).

---- r ---- - линия приближения сооружений и устройств для путей, электрификация которых исключена даже при электрификации данного участка железнодорожной линии;

---- • ---- - линия приближения зданий, сооружений и устройств (кроме пролетных строений мостов, конструктивных элементов тоннелей, галерей, платформ), расположенных с внешней стороны крайних путей перегонов и станций, а также у отдельно лежащих путей на станциях;

---- •• ---- - линия, выше которой на перегонах и в пределах полезной длины путей на станциях не должно .подниматься ни одно устройство, кроме инженерных сооружений, настилов переездов, индукторов локомотивной сигнализации, а также механизмов стрелочных переводов и расположенных в их пределах устройств СЦБ;

---- ••• ---- - линия приближения фундаментов зданий и опор, подземных тросов, кабелей, трубопроводов и других, не относящихся к пути сооружений на перегонах и станциях, за исключением инженерных сооружений и устройств СЦБ в местах расположения сигнальных и трансляционных точек;

• • • • • • •• - линия приближения конструктивных элементов тоннелей, перил на мостах, эстакадах и других инженерных сооружениях.

Примечания. 1. При ширине колеи 1520 мм а1 = 670 мм, a2 =760 мм; при ширине колеи 1524 мм а1 = 672 мм, a2=762 мм. 2. Габарит С для станций относится также и к пассажирским остановочным пунктам. 3. Показанная на черт. 1 точка 1 относится к очертанию габарита С для неэлектрифицированных участков (линия --- r ---), а точка - к верхнему очертанию габарита С для электрифицированных участков (--- О ---). 4. В числителе - для контактной подвески с несущим тросом, в знаменателе - без несущего троса.



Рис. П. 1.2. Габарит приближения строений Сп:

---- - линия приближения пролетных строений мостов, конструктивных элементов тоннелей, галерей, платформ, настилов переездов, индукторов локомотивной сигнализации, механизмов стрелочных переводов и расположенных в их пределах устройств СЦБ, а также сооружений и устройств, располагаемых на территории промышленных и транспортных предприятий (кроме сооружений и устройств, габариты приближения которых ограничены несплошными линиями ---- О -------- • ---- и др.), а также сооружений и устройств, располагаемых в соответствии с п. 2.10 на междупутьях станций;

---- • ---- - линия приближения зданий, сооружений и устройств (кроме пролетных строений мостов, конструктивных элементов тоннелей, галерей и платформ), расположенных с внешней стороны крайних путей перегонов и станций между территориями смежных промышленных и транспортных предприятий, а также с внешней стороны крайних путей, соединяющих станции на территории промышленных и транспортных предприятий;

---- •• ---- -линия, выше которой на перегонах и в пределах полезной длины путей на станциях не должно подниматься ни одно устройство, кроме инженерных сооружений, настилов переездов, индукторов локомотивной сигнализации, а также механизмов стрелочных переводов и расположенных в их пределах устройств СЦБ;

---- О ---- - линия приближения подкрановых балок, ригелей, стоек проемов ворот и тому подобных сооружений и устройств на путях, предназначенных для эксплуатации только специального подвижного состава промышленного транспорта высотой не более 4700 мм и попадание на которые подвижного состава общего пользования высотой более 4700 мм (до 5300 мм) исключается;

---- ОО ---- - линия приближения отдельно стоящих колонн, стоек проемов ворот производственных зданий, а также выступающих частей зданий (пилястр, контрфорсов, лестниц и др.) при их длине вдоль пути не более 1000 мм;

---- ООО ---- - линия приближения погрузочно-выгрузочных и сливо-наливных устройств, свесов крыш прирельсовых складов, устройств по техническому обслуживанию, экипировке и ремонту подвижного состава и других технологических устройств в нерабочем их положении, .расположенных на станционных (кроме главных и приемо-отправочных) и портовых путях;

• • • • • • • - линия приближения конструктивных элементов тоннелей, перил на мостах, эстакадах и других инженерных сооружениях.

Примечания. 1. При ширине колеи 1520 мм а1 = 670 мм, а2 = 760 мм; при ширине колеи 1524 мм а1 = 672 мм, а2= 762 мм. 2. Размеры от оси пути до точек 1 и от уровня верха головок рельсов до линии 1 - 1 указаны для неэлектрифицируемых путей; при этом в скобках приведены размеры, допускаемые внутри зданий. 3. Верхнее очертание габарита Сп для электрифицируемых путей следует устанавливать по нормам, приведенным на черт. 3 и в табл. 1 ГОСТ 9238 - 83. 4. Размеры от оси пути до точек и от уровня головок рельсов до линии 1 - 1 указаны для неэлектрифицируемых путей при этом в скобках приведены размеры, допускаемые внутри зданий.

















































Приложение 2. Минимально допустимые горизонтальные и вертикальные зазоры между сооружениями или устройствами и габаритом подвижного состава или конкретным подвижным составом

Таблица П.2.1

Минимально допустимые горизонтальные зазоры δυ, мм,

между сооружениями или устройствами и габаритом

подвижного состава или конкретным подвижным составом

На высоте от уровня верха головок рельсов, мм

Для габаритов Т, Тц, Тпр, 1-Т

Для конкретного подвижного состава

пассажирского

грузового

при скорости движения, км/ч. не более

40

10

40

10

40

10

1

2

3

4

5

6

7

5500-5201

135

125

190

175

165

155

5200-4901

125

115

180

170

160

150

4900-4601

120

110

175

160

155

145

4600-4301

115

105

170

155

145

140

4300-4001

105

100

160

150

140

135

4000-3701

100

95

155

145

135

130

3700-3401

90

90

150

140

130

125

3400-3101

85

80

140

130

125

120

3100-2801

80

75

135

125

120

115

2800-2501

70

70

130

120

115

110

2500-2201

65

60

120

115

105

105

2200-2001

60

55

115

105

100

100

2000-1801

55

50

110

100

95

95

1800-1601

50

50

105

100

95

90

1600-1301

45

45

100

95

90

85

1300 и менее

25

25

75

75

75

75

Примечания. 1. Нормы, приведенные в гр. 4-7, даны для внутренних сечений рассматриваемого подвижного состава. Для определения минимальных зазоров между сооружениями и частями подвижного состава, расположенных в наружных его сечениях, приведенные в гр. 4-7 значения следует увеличить:

при скорости до 40 км/ч - на 65 nн / l;

при скорости до 10 км/ч-на 55 nн / l;

где nн - расстояние от ближайшего шкворня тележки до рассматриваемого наружного сечения подвижного состава, м;

l - база подвижного состава, м.

Внутренние сечения подвижного состава - поперечные сечения в пределах базы подвижного состава (между направляющими сечениями). Наружные сечения подвижного состава - поперечные сечения за пределами базы подвижного состава (снаружи направляющих сечений). Направляющие сечения-сечения, проходящие через оси колесных пар для двухосных единиц подвижного состава и через вертикальные оси шкворней тележек - для четырехосных.

2. В кривых участках пути горизонтальные расстояния до сооружений или устройств, найденные с учетом норм табл. П.2.1, следует дополнительно увеличить на Δнар -при расположении сооружения или устройства с наружной стороны кривой и на Δвн - при расположении с внутренней стороны:

где bRa и bRi - геометрические выносы подвижного состава, соответственно в наружную и внутреннюю сторону кривой, определяемые по формулам:

для габаритов подвижного состава

для конкретного подвижного состава

где h - возвышение наружного рельса, мм; R - радиус кривой, м; р - база тележек подвижного состава, м; nв - расстояние от ближайшего шкворня тележки до рассматриваемого внутреннего сечения подвижного состава; Н0 - расстояние от уровня верха головок рельсов до рассматриваемой точки габарита или части подвижного составамм.

Т а б л и ц а П.2.2.

Минимально допустимые вертикальные зазоры δу, мм,

между сооружениями или устройствами и габаритом

подвижного состава или конкретным подвижным составом

На расстоянии от оси пути, мм

Для габаритов подвижного состава Т, Тц , Тпр и 1-Т

Для конкретного подвижного состава

при скорости движения, км/ч, не более

40

10

40

10

1900-1701

65/80

60/75

85/100

80/95

1700-1501

60/75

55/70

80/95

75/90

1500-1301

55/70

50/65

75/90

70/85

1300-1101

40/65

40/60

60/85

60/80

1100-901

40/60

40/60

60/80

60/80

900-701

40/55

40/55

60/75

60/75

700 и менее

40/50

40/50

60/70

60/70

Примечания. 1. Нормы, приведенные дробью, даны для частей сооружений и устройств, расположенных: в числителе - ниже, а в знаменателе - выше соответствующих частей подвижного состава.

2. В кривых участках пути вертикальные расстояния от головок рельсов до сооружений и устройств, найденные с учетом норм табл. П.2.2, следует дополнительно увеличить на ΔВнар - с наружной стороны кривой и уменьшить на ΔВвн - с внутренней стороны кривой, мм:

где Вo - полуширина габарита или конкретного подвижного состава на paccматриваемой высоте, мм.











ПРИЛОЖЕНИЕ 3

Таблицы норм изменения размеров габаритов приближения строений и расстояний между осями путей в кривых участках пути

Таблица П.3.1. Размеры габарита приближения строений С в кривых участках пути для сооружений и устройств на перегонах и у главных путей раздельных пунктов общей сети железных дорог (проектные нормы)

Таблица П.3.2. Размеры габаритов приближения строений С и Сп в кривых участках пути для сооружений и устройств на перегонах и у главных путей раздельных пунктов подъездных путей от станции примыкания до территории промышленных предприятий и путей между последними (проектные нормы)

Таблица П.3.3. Размеры габаритов приближения строений С и Сп в кривых участках пути для сооружений и устройств у всех станционных путей (кроме главных), имеющих возвышение наружного рельса (проектные нормы)

Таблица П.3.4. Размеры габаритов приближения строений С и Сп в кривых участках пути для сооружений и устройств у всех станционных путей, не имеющих возвышения наружного рельса, скорость движения по которым не превышает 50 км/ч (проектные нормы)

Таблица П.3.5. Увеличение, мм, горизонтальных расстояний между осями путей в кривых общей сети железных дорог (проектные нормы)

Таблица П.3.6. Увеличение, мм, горизонтальных расстояний в кривых между осями смежных внешних и внутренних подъездных путей (проектные нормы)

Таблица П.3.7. Нормы увеличения горизонтальных расстояний от оси пути до внутреннего края опор (путепроводов, пешеходных мостов, контактной сети, воздушных линий связи и СЦБ, электроосвещения, электроснабжения и воздушных трубопроводов), мачт светофоров и семафоров, путевых и сигнальных знаков и столбов в кривых участках пути (проектные нормы)

Таблица П.3.7а. Расчетные возвышения наружного рельса в кривых для определения по табл. П.3.7 проектных норм увеличения расстояний от оси пути до опор, мачт и столбов с внутренней стороны кривой, мм

Таблица П.3.8. Размеры габарита приближения строений С в кривых участках пути (эксплуатационные нормы)

Таблица П.3.9. Размеры габарита приближения строений Сп в кривых участках пути (эксплуатационные нормы)

Таблица П.3.10. Размеры минимального внутреннего очертания А, допускаемого для переустраиваемых существующих инженерных сооружений в кривых (эксплуатационные нормы)

Таблица П.3.11. Размеры минимального внутреннего очертания В1 верхней части переустраиваемых под электрическую тягу существующих инженерных сооружений в кривых участках пути (эксплуатационные нормы)

Таблица П.3.12. Размеры минимального внутреннего очертания В2 верхней части существующих сооружений на электрифицированных линиях в кривых участках пути (эксплуатационные нормы)

Таблица П.3.13. Координаты верхнего края пассажирских и грузовых платформ в кривых участках пути (эксплуатационные нормы)

Таблица П.3.14. Размеры минимальных внутренних очертаний ПР и ПРў в кривых участках пути.

Таблица П.3.15. Размеры минимальных внутренних очертаний ПРп и ПР'п в кривых участках пути

Таблица П.3.16. Размеры минимального внутреннего очертания Ц в кривых участках пути

Таблица П.3.17. Размеры минимального внутреннего очертания Цп в кривых участках пути

Таблица П.3.18. Увеличение dм и d'м горизонтальных расстояний между осями путей в кривых участках пути (эксплуатационные кормы)

Таблица П.3.19. Полные центробежные ускорения

Таблица П.3.20. Непогашенные поперечные ускорения

Таблица П.3.21. Геометрический вынос b расчетного вагона в кривых участках пути (b =36000/R)

Таблица П.3.22. Геометрические выносы восьмиосного полувагона габрита Тпр с высотой (по верхней обвязке кузова) 4350 мм и восьмиосной цистерны габарита Тц в кривых (bнар =26700/R, bвн = 16500/R)









































ПРИЛОЖЕНИЕ 4

Форма табл. 14 технического паспорта дистанции пути "Негабаритные места"

_______________________________

(наименование хозединицы дороги)

№ п/п

Наименование перегона или станции

Наименование негабаритного объекта

Месторасположение и характеристика объекта

Горизонтальные (в числителе) и вертикальные (в знаменателе) расстояния до негабаритных точек объекта или рас стояния между осями; смежных путей

Высота подвески контактного провода (факт. норма по ПТЭ)

Не обеспечивается пропуск подвижного состава габарита Тпр, Тц, грузов степеней негабаритности, зонального габарита погрузки

Мероприятия по устранению негабаритности

Фактическая дата устранения негабаритности



№ пути или номера смежных путей, их назначение

начало негабаритности, км, пк

протяженность негабаритности

прямая или радиус кривой снаружи или внутри кривой, существующее возвышение наружного рельса

Наименование работ и ориентировочная стоимость их выполнения, тыс. руб.

Исполнитель работ, срок выполнения

Фактические в мм

требуемые по нормам



в прямой

в кривой по эксплуатационным



1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

































Примечание. Графа 12 заполняется по данным габаритообследовательской станции.

Составлено по состоянию

на 1 января 19____г.

________________________________________

подпись руководителя хозединицы

Внесены изменения по состоянию

на 1 января 19____г.

__________________________________________

подпись руководителя хозединицы

на 1 января 19____г.

__________________________________________

подпись руководителя хозединицы

В табл. 14 учитывают негабаритные места, расположенные у путей железных дорог общей сети. В нее включают не только объекты, находящиеся на балансе дистанций пути, но и сооружения и устройства предприятий других служб: дистанций сигнализации и связи, гражданских сооружений, энергоучастков и др.

В соответствии с указанием МПС № Г-2040 от 26 июля 1973 г. во всех линейных предприятиях других служб должен быть также организован учет наличия и устранения негабаритности объектов, находящихся в их ведении, в журналах по форме табл. 14. Дистанциям, пути представляют эти-предприятия данные о негабаритностях для заполнения журнала и в дальнейшем контролируют их устранение.

Табл. 14 заполняют по следующим разделам: 1) инженерные сооружения, тоннели, галереи, мосты, путепроводы, виадуки, пешеходные мосты и др.; 2) пассажирские платформы; 3) междупутья главных путей; 4) светофоры и самофоры; 5) опоры контактной сети; 6) опоры воздушных линий; 7) гидроколонки; 8) здания и склады; 9) грузовые платформы; 10) междупутья станционных путей; 11) прочие сооружения и устройства.

При возникновении новых негабаритностей при строительстве, ремонте или эксплуатации в конце табл. 14 вводится раздел "Новые негабаритные объекты по состоянию на 1 января ……… года". В этом случае при сдаче технического паспорта в службе пути к нему должно быть приложено письменное объяснение причин появления негабаритностей.

Ниже приведен порядок заполнения табл. 14 "Негабаритные места".

Гр. 1. Используется для нумерации по порядку всех негабаритных объектов.

Гр. 2. Если на станции имеется несколько парков, то негабаритные объекты записываются отдельно по каждому из них. В этом случае после наименования станции дают номера, индексы, или названия парков.

Гр. 3. Вместо полного наименования объектов можно использовать сокращенные обозначения, которые были приняты при габаритной классификации: Т - тоннель, М - мост, П - путепровод, ПМ - пешеходный мост, А - акведуки, ПС-подпорная стенка, ВП - высокая платформа, НП - низкая платформа, СТ-светофор, ОК - опора контактной сети, OB - опора воздушной линии, ЗД - здание, СК - склад, ГД - гидроколонка, МПгл. - междупутье главных путей, МПст. - междупутье станционных путей.

Негабаритностям, помещенным в раздел "Прочие сооружения и устройства", необходимо давать полные наименования.

Гр. 4. Чтобы правильно определить требуемый по нормам размер междупутий на станциях, необходимо к номеру пути добавлять индекс, условно характеризующий назначение пути согласно техническо-распорядительному акту станции. Можно пользоваться следующими сокращениями: гл. - главный путь, по - приемо-отправочный, с - сортировочный, со - сортировочно-отправочный, вв - путь перегрузки грузов из вагона в вагон, пв - погрузочно-выгрузочный, эк-экипировочный, вт-вытяжной, о - отстоя вагонов и т. д.

Номера смежных путей и их назначение указывают для негабаритных междупутий, а также для расположенных в них сооружений и устройств.

Например, если объект негабаритен к пути № 3 и находится между путями № Зпо и № 5по, то в графе записывают: 3по (3по - 5по). Если этот объект будет негабаритен к обоим путям, запись делается в две строки:

1-я - 3по (3по - 5по);

2-я - 5по (3по - 5по).

Гр. 5. Заполняется только для объектов, находящихся у главных путей на перегонах и станциях, а также у отдельно лежащих станционных путей, имеющих километраж.

Гр. 6. Протяженность негабаритного места не показывают для опор (контактной сети, воздушных линий, путепроводов, трубопроводов, пешеходных мостов), светофоров, семафоров, гидроколонок, переговорных колонок, отдельных столбов и других подобных устройств.

При наличии негабаритного места хотя бы в одном поперечном сечении моста в графе дается полная длина пролетного строения.

Для высоких и низких грузовых и пассажирских платформ необходимо привести протяженность одного негабаритного места или сумму их длин.

На перегонах указывается длина каждого непрерывного участка с расстоянием между осями путей менее 4100 мм (с соответствующим уширением в кривых).

Для негабаритных станционных междупутий протяженностью негабаритного места считается наибольшая полезная длина одного из смежных путей.

Гр. 7. Для сооружений и устройств, расположенных как в прямых, так и кривых участках пути, не требуется дополнительных пояснений к тексту граф. Для негабаритных междупутий в кривых следует указать радиусы и возвышения наружных рельсов наружного и внутреннего путей.

Гр. 8. Фактические и требуемые нормами габаритные размеры сооружений, устройств и расстояний между осями путей (в этой и двух следующих графах) приводить не в сантиметрах, а в миллиметрах, как это требуют ГОСТ на габариты и инструкции по его применению.

При расположении объекта в кривой вертикальные габаритные размеры должны быть указаны от уровня головки внутреннего рельса независимо от того, с какой стороны кривой (внутренней или наружной) расположен этот объект.

Если сооружение или устройство имеет сложную конфигурацию и его негабаритность характеризуется несколькими замерами, то в графу заносят наихудший из них.

Все размеры должны быть проставлены на карточках натурных обмеров объектов, которые составляют по данным габаритообследовательских станций и помещают в приложение к таблице "Негабаритные места" согласно указанию МПС № Г-20400 от 26 июля 1973 г.

Если негабаритный объект находится в междупутье, то в гр. 8, помимо измеренного расстояния от оси пути, в скобках указывают ширину междупутья на месте расположения объекта. Например, 2200 (4800).

Гр. 9, 10. Требуемые по нормам габаритные размеры проставляют в соответствии с ГОСТ 9238 - 83 и с настоящей Инструкцией. Нормы расстояний между осями смежных станционных путей следует принимать согласно п. 16 ПТЭ.

Эксплуатационные нормы позволяют установить габаритные размеры с учетом необходимых уширений в кривых при существующей скорости движения поездов и возвышении наружного рельса. Эти нормы приведены в табл. П.3.8 - П.3.13 приложения 3.

Гр. 11. Заполняют для расположенных на электрифицированных участках тоннелей, мостов, путепроводов, пешеходных мостов, трубопроводов по данным, полученным в энергоучастке. В графе приводят два размера в виде дроби. В числителе записывают фактическую высоту подвески контактного провода, в знаменателе - требуемую ПТЭ. В тех случаях, когда контактный провод подвешен по разрешению МПС по минимальным нормам, рядом с величиной в числителе ставят индекс "лг".

Гр. 12. В графе указывают габарит подвижного состава, погрузки, степень негабаритности груза, пропуск которых не обеспечивает данный объект.

Гр. 13 - 15. Заполнение этих граф, как показала практика составления табл. 14, не требует дополнительных пояснений.

Негабаритность путепроводов, пешеходных мостов, трубопроводов, двухпутных мостов и тоннелей могут определять не только размеры от оси пути и от уровня головки рельса до сооружения, но и расстояния между осями смежных путей, не отвечающих ГОСТ 9238 - 83 и п. 2.5 ПТЭ. В этом случае по каждому объекту сначала приводят данные о самом сооружении, а затем - сведения об имеющихся на нем (под ним) междупутьях.

По путепроводам, пешеходным мостам и трубопроводам необходимо записать негабаритные места в каждом пролете.













///////////////////////
