8.2.

Технология каменной кладки

В оконных проемах (под стеклом) содержатся основные сведения о каменных работах. Нумерация оконных блоков принята слева – направо (от ауд. 3229 до ауд. 3223).

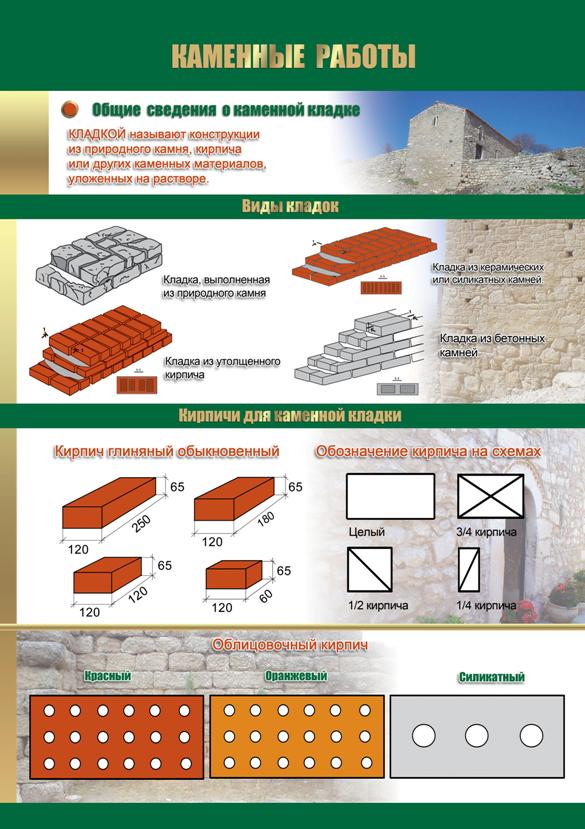

На рис. 8.2. (окно № 1) приведены общие сведения о каменной кладке, представлены образцы красного кирпича глиняного обыкновенного (целого, размером в три четверти, в полкирпича и в одну четверть) и обли­цовочного пустотного керамического кирпича (красного, желтого, сили­катного).

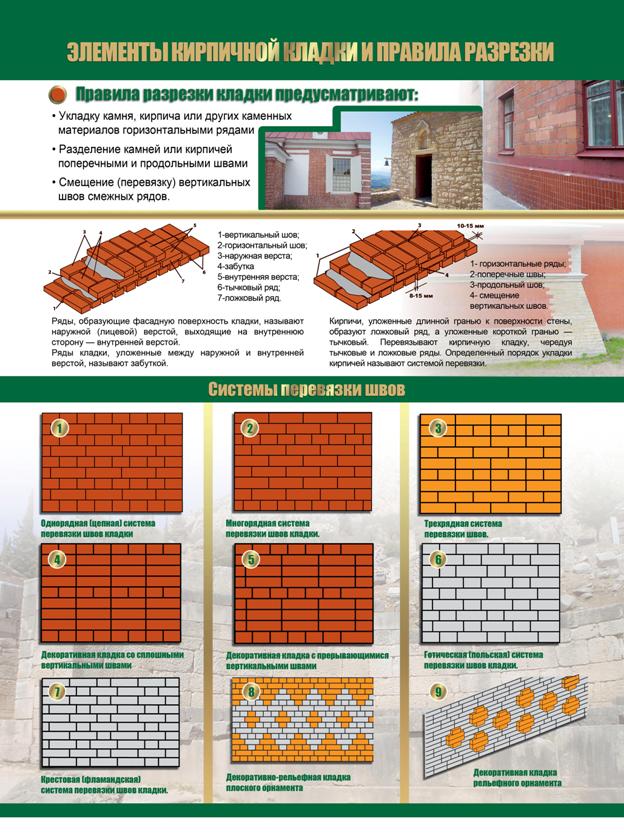

На рис. 8.3. (окно № 3) отражены элементы кирпичной кладки и правила её разрезки. Представлены девять основных систем перевязки швов:

1 – однорядная (цепная) система перевязки швов кладки;

2 – многорядная система перевязки швов кладки;

3 – трехрядная система перевязки швов;

4 – декоративная кладка со сплошными вертикальными швами;

5 – декоративная кладка с прерывающимися вертикальными швами;

6 – готическая (польская) система перевязки швов кладки;

7 – крестовая (фламандская) система перевязки швов кладки;

8 – декоративная – рельефная кладка плоского орнамента;

9 – декоративная рельефного орнамента;

Нумерация позиций систем перевязки швов в окне совпадает с нумерацией на натурном стенде (слева – направо).

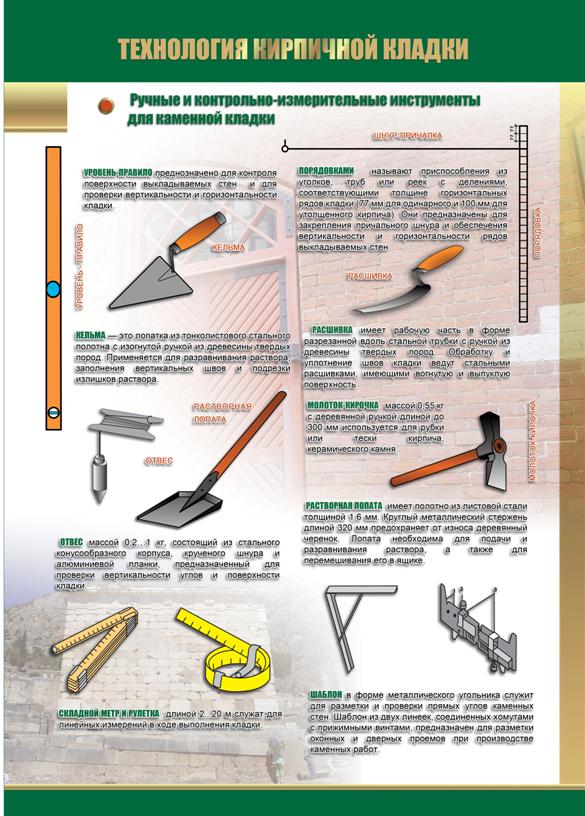

На рис. 8.3 (окно № 3) показаны образцы и рисунки ручных и контрольных измерительных инструментов при выполнении каменной кладки.

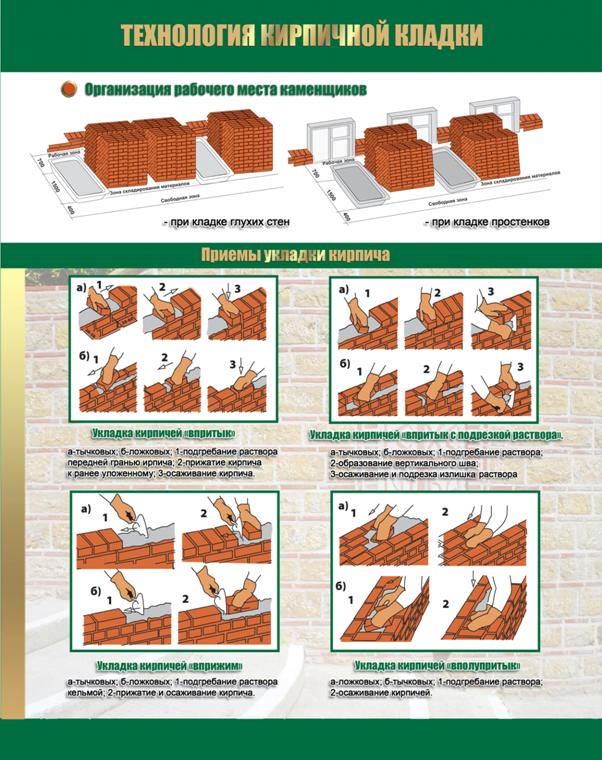

На рис. 8.4 (окно № 4) представлены основные приемы укладки кирпича при производстве каменных работ и организации рабочего места каменщиков при кладке глухих стен и простенков.

Рис. 8.2. Окно № 1

Рис. 8.3. Окно № 2

Рис. 8.4. Окно № 3

Рис. 8.5. Окно № 4

8.3. Выполнение лабораторных работ

ЛАБОРАТОРНАЯ РАБОТА № 1

Основные приемы укладки кирпичей
и перевязки швов

Цель работы: освоить навыки кирпичной кладки.

Используемое оборудование. Для выполнения работы применяются макетные наборы кирпичной кладки масштаба 1:100.

После изучения теоретического материала из лекций и настоящего пособия студенты под руководством преподавателя осваивают основные приемы укладки кирпичей и перевязки швов для различных систем кладки и элементов зданий. Для проверки освоения практических навыков
студенту выдается контрольное задание, содержание которого приво­дится  ниже.

Задание для выполнения лабораторной работы № 1

Студенту _____ гр. ______________________________

Из материалов макетного набора кирпичной кладки выложить конструкцию ___________________ по ___________________________ системе перевязки.

Варианты схем конструкции:

Толщина элементов конструкции:

основной – _____ кирпича или _____ см;

примыкающий –_____ кирпича или _____ см.

ЛАБОРАТОРНАЯ РАБОТА № 2

Виды кирпичной кладки

Цель работы: научиться определять объемы работ и расход основных материалов при выполнении кирпичной кладки.

Используемое оборудование. Для выполнения работы применяется учебно-лабораторный стенд каменной кладки.

Для заданного фрагмента стенда «Каменная кладка» необходимо установить систему перевязки швов, затем для конструкции определенных размеров рассчитать объем работы каменщика и расход материалов для выполнения этой работы. Справочные данные приведены в таблице.

Задание на лабораторную работу дано ниже.

Задание для выполнения лабораторной работы № 2

Студенту _____ гр. ______________________________

Для _________________________ системы кладки определить:

(указать систему или сектор стенда)

1) толщину конструкции _________________ в ________ кирпича;

2) при заданных размерах (длина – _______ м, высота – ______ м)
рассчитать:

· объем работы каменщика в м³ кладки;

· расход материалов:

– кирпич – вид, марка, количество, шт.;

– раствор – марка, количество, м³.

Таблица 8.1

Расход материалов на 1 м³
сплошной кирпичной кладки стен

Таблица 8.2

Расход материалов на 1 м³ кладки перегородок

Таблица 8.3

Расход материалов на 1 м³ кладки столбов
