ОАО «САЛЬСКСЕЛЬМАШ»

Косилка сегментная навесная легкая КСЛ-2,1. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

п.Гигант 2007г.

СОДЕРЖАНИЕ:

1.Основные сведения ……………………………………………………………………. 3

2.Описание и работа …………………………………………………………………………3 2.1 Назначение…………………………………………………………………………………3

2.2 Техническая характеристика…………………………………………………………..3 2.3 Устройство и работа…………………………………………………………………….4 2.4 Регулирование и наладка………………………………………………………………5

1. Использование оборудования…………………………………………………………5 3.1 Общие указания ………………………………………………………………………….5 3.2 Меры безопасности …………………………………………………………………….5 4 Техническое обслуживание ……………………………………………………………..6 5. Хранение …………………………………………………………………………………….8 6. Транспортирование ……………………………………………………………………….8 7. Паспорт……………………………………………………………………………………….9 8. Свидетельство о приемке………………………………………………………………10

   9. Химмотологическая карта ………………………………………………………………11

   Настоящее руководство по эксплуатации на машину Косилка сегментная навесная легкая КСЛ-2,1 включает в себя сведения, необходимые для изучения устройства и правил эксплуатации оборудования. При этом, также необходимо пользоваться техническим описанием и руководством по эксплуатации трактора, используемого как энергетическое средство в агрегате с КСЛ-2,1




   1.Основные сведения о машине




   1. Наименование машины -косилка.

   2. Обозначение- КСЛ-2,1

   3. Предприятие-изготовитель- ОАО «Сальсксельмаш»




   1. Описание и работа КСЛ-2,1




      1. Назначение.

         1. Косилка навесная сегментная легкая КСЛ-2,1 предназначена для скашивания сеяных и естественных трав со складыванием срезанной массы в прокос.

         2. Косилка агрегатируется с тракторами класса 0,6-1,4 т, оборудованными раздельно-агрегатной гидросистемой и навесным устройством. Привод механизмов косилки осуществляется от вала отбора мощности.




      2.2. Техническая характеристика.

      Техническая характеристика приведена в таблице 1.




      Таблица 1.

      Название	Значение	Ед.изм.
      Производительность за 1 час основного времени	1,2-2,5	га
      Минимальная высота среза	50±5	мм
      Рабочая скорость движения	6-12	км/ч
      Конструктивная ширина захвата	2,1+0,1	м
      Транспортная скорость, не более	20	км/ч
      Масса косилки (общая)	130±5	кг
      Тип режущего аппарата	Сегментно- пальцевый
      Ход ножа	76	мм
      Количества обслуживающего персонала (тракторист)	1

      1. Устройство и работа косилки.

         1. Косилка навесная КСЛ-2,1 навешивается на заднюю навесную систему базового трактора.(Рис.1)

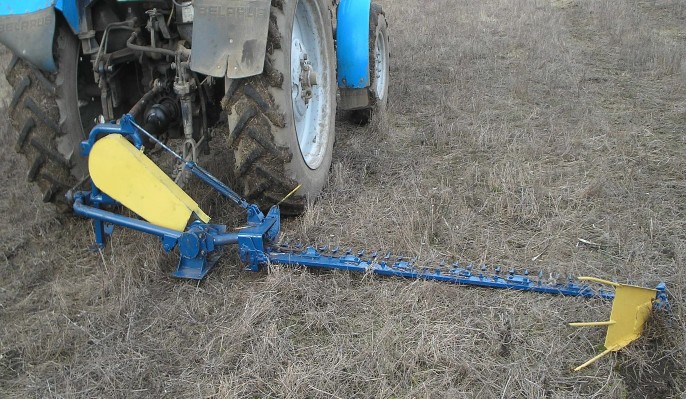

            Рис.1. Косилка КСЛ-2,1 в рабочем положении.






            Рис.2 Устройство косилки

            Косилка КСЛ-2,1 состоит (рис.2) из:

            1. Рама; 2. Привод; 3. Привод ножа; 4. Кронштейн; 5. Шатун; 6. Тяга; 7. Коса; 8. Натяжитель 9. Подшипниковой узел; 10. Опора; 11. Тяга транспортная; 12. Кожух; 13. Ременная передача; 14. Полевая доска.




            Сборку косилки производить следующим образом:

            • соединить кронштейн рамы 4 с ножевым брусом 7 при помощи пальцев диаметром 23 мм.

            • соединить шатун 5 и косу 7 при помощи болта специального и гайки М16.

            • полевую доску 14 закрепить к башмаку при помощи болта М10х80, гайки М10 через пружину с стаканом.

            • проверить натяжение ремней и при необходимости подтянуть ( прогиб ремня не должен превышать 15 мм).




         2. Перед началом работы необходимо выставить высоту среза положением опорных башмаков режущего аппарата, закрепив их в соответствующие высоте отверстия рамы режущего аппарата.




      2. Регулирование и наладка оборудования

         1. Косилка легко и быстро присоединяется к трем точкам навесного устройства. Для устойчивой и безопасной работы карданной передачи, необходимо установить ограничитель хода гидроцилиндра навесного устройства трактора в положение, соответствующее высоте подъема косилки 450-500 мм. Для фиксирования режущего аппарата в транспортном положении применяется транспортная тяга.




   2. Использование оборудования

      1. Общие указания.

         1. К работе с косилкой допускаются лица, ознакомленные с ее устройством, обученные приемам безопасной эксплуатации, прошедшие инструктаж по техники безопасности и имеющие права на управление трактором.

         2. Перед каждым использованием убедиться в исправности и эксплуатационной пригодности машины.

         3. Перед началом движения необходимо подать предупредительный звуковой сигнал и следить, чтобы в зоне работы не находились посторонние люди.

         4. При обнаружении неисправности работу прекратить до ее устранения.

         5. Транспортная скорость не более 20 км/ час.

         6. Обслуживание косилки производить только при не работающем двигателе и включенном стояночном тормозе.

1. Меры безопасности.

   1. При подготовке и проведении монтажно-сборочных работ строго соблюдайте требования техники безопасности.

   2. Инструмент, оснастка и приспособления для проведения монтажно- сборочных работ должны быть исправными, соответствовать назначению и обеспечивать безопасное выполнение работ.

   3. Работы по монтажу должен осуществлять квалифицированный персонал, прошедший инструктаж по технике безопасности и пожарной безопасности.

   4. Подъемно-транспортные механизмы, чалочные приспособления и стропы должны быть аттестованы и находиться в исправном состоянии. Соблюдайте требования безопасности при пользовании подъемно - транспортными средствами.

   5. При расконсервации деталей и сборочных единиц ;

      ванны для промывки должны иметь плотно закрываемые крышки: использованную обтирочную ветошь, снятую промасленную бумагу необходимо складывать в металлический ящик с крышкой;

   6. После перемещения трактора на монтажную площадку переведите рычаг коробки передач в положение «нейтраль», остановите двигатель, затормозите трактор стояночно- запасным тормозом при сблокированных педалях тормозов, выключите вал отбора мощности.

1. Соблюдайте требования безопасности, изложенные в руководствах по эксплуатации трактора и машины.




   1. Техническое обслуживание

      1. Техническое обслуживание косилки совмещать с техническим обслуживанием трактора.

      2. Виды технического обслуживания косилки:

         • ежесменное техническое обслуживание( ЕТО), проводится перед выездом на место работы

         • техническое обслуживание №1(ТО1) проводится через каждые 60 часов работы

         • техническое обслуживание №2(ТО2) проводится через каждые 240 часов работы

В зависимости от технического состояния и условий работы периодичность технического обслуживания может меняться для

обеспечения постоянной технической готовности и безопасности работы.

1. При ежесменном техническом обслуживании:

   • очистить рабочие органы от грязи;

   • проверить состояние режущего аппарата;

2. При ТО№1:

   • выполнить ЕТО;

   • очистить места смазки от грязи;

     -произвести смазочные работы по пунктам 1….3 химмотологической карты;

   • проверить затяжку крепежных соединений , при необходимости затянуть.

3. При ТО№2:

• выполнить ТО1;

• произвести смазочные работы по пунктам 1....4 химмотологической карты;

  • проверить люфты в соединениях карданного вала (при необходимости устранить)




    1. Хранение

       1. При подготовке оборудования к хранению:

• очистить и отмыть от грязи, пыли;

  -провести очередное техническое обслуживание;

• восстановить поврежденную окраску нанесением лакокрасочного покрытия или защитить поврежденные места защитной смазкой;

• открытые места шарнирных, шлицевых соединений законсервировать по ГОСТ 9.014;

1. Хранить оборудование в закрытом помещении или под навесом.

2. Правила хранения и техническое обслуживание при хранении по ГОСТ 7751.




1. Транспортирование (Рис.3)

   1. Перед транспортированием косилку необходимо:

      - надежно закрепить в транспортном положении рабочие органы

      • наружным осмотром убедиться в надежности крепления всех узлов и деталей.

      • режущий аппарат в транспортном положении должен быть закрыт защитным кожухом ( входит в комплект)

   2. Транспортирование производить со скоростью не более 20 км/ч.

   3. дальних перевозках допускается использование любых видов транспорта с выполнением правил транспортирования на них.

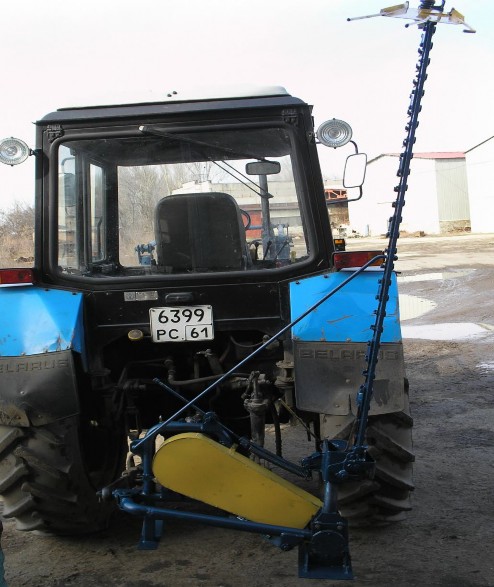

      Рис.3 Косилка КСЛ-2,1 в транспортном положении

2. Паспорт

   1. Косилка сегментная навесная легкая КСЛ-2,1 Заводской номер №

      Дата выпуска

      Дата пуска в эксплуатацию

      полностью собрано, комплектно, отлажено.




      1. Гарантия изготовителя

         7.2.1.Изготовитель гарантирует соответствие косилки требованиям ТУ при соблюдении потребителем указаний по эксплуатации условий транспортирования и хранения.

         1. Гарантийный срок устанавливается 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки.

         2. Претензии по качеству должны представляться согласно положению о купле-продаже главы 30 Гражданского Кодекса Российской Федерации.

            При этом претензии по комплектности должны предъявляться в день поступления машины потребителю, а претензии к внешнему виду в течение 5 дней после поступления к потребителю.

         3. Изготовитель оставляет за собой право вносить в конструкцию изменения, не ухудшающие эксплуатационных характеристик.




3. Свидетельство о приемке

Косилка сегментная навесная легкая КСЛ-2,1

Заводской номер

соответствует техническим условиям

КД и признано годным для эксплуатации.

Дата выпуска ОКК

(подпись)

М. П.

9.Химмотологическая карта
