Комбайн зерноуборочный самоходный КЗС-812. Альбом учебных плакатов (2013 год)

Комбайн зерноуборочный самоходный КЗС-812

Альбом учебных плакатов на 28 листах
Перечень плакатов:

1 Комбайн зерноуборочный самоходный КЗС-812 «ПАЛЕССЕ GS812» 3

2 Молотилка самоходная 4

3 Очистка. Бункер зерновой 5

4 Установка двигателя. Ходовая часть комбайна 6

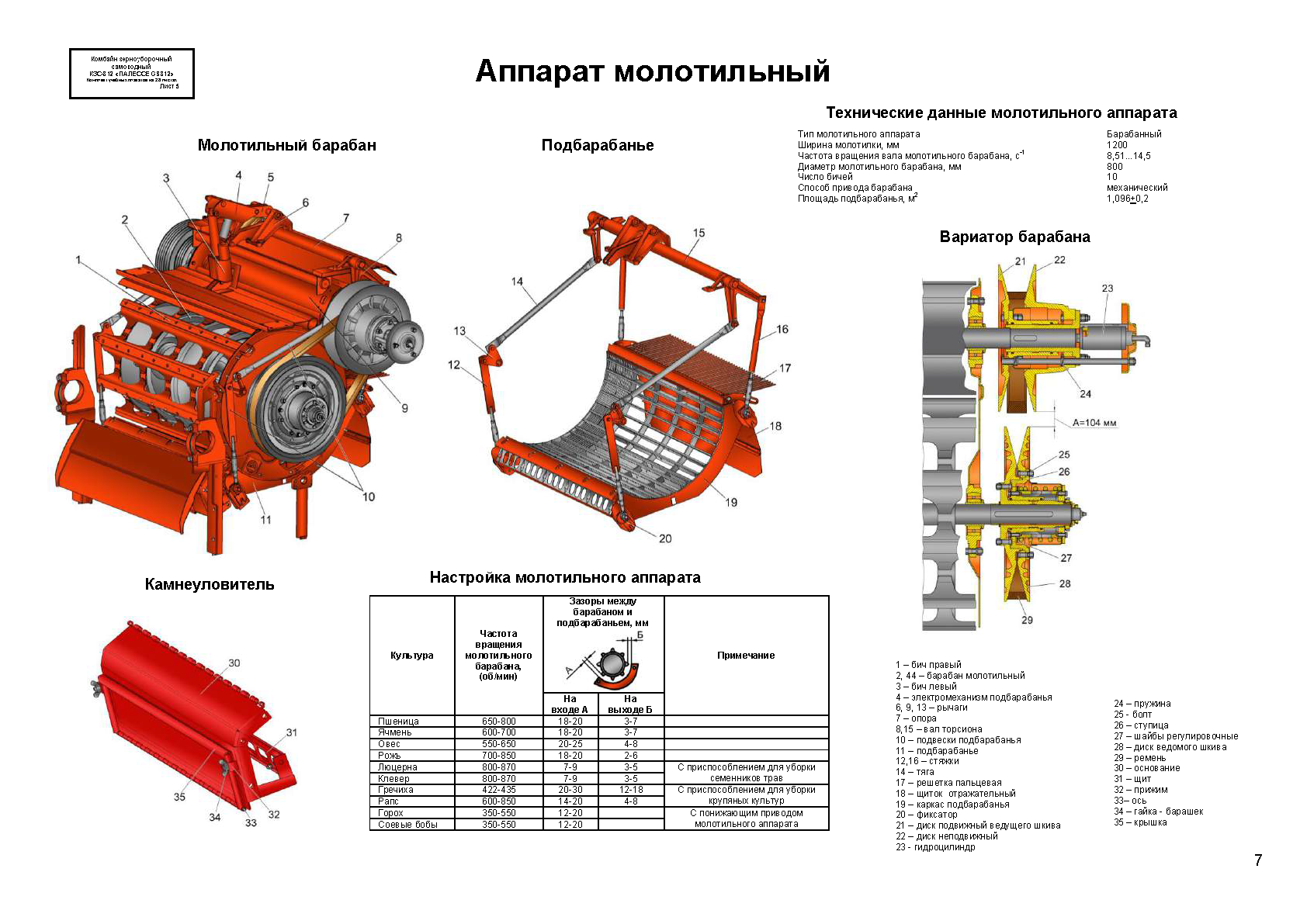

5 Аппарат молотильный 7

6 Кабина. Рулевая колонка. Панели управления 8

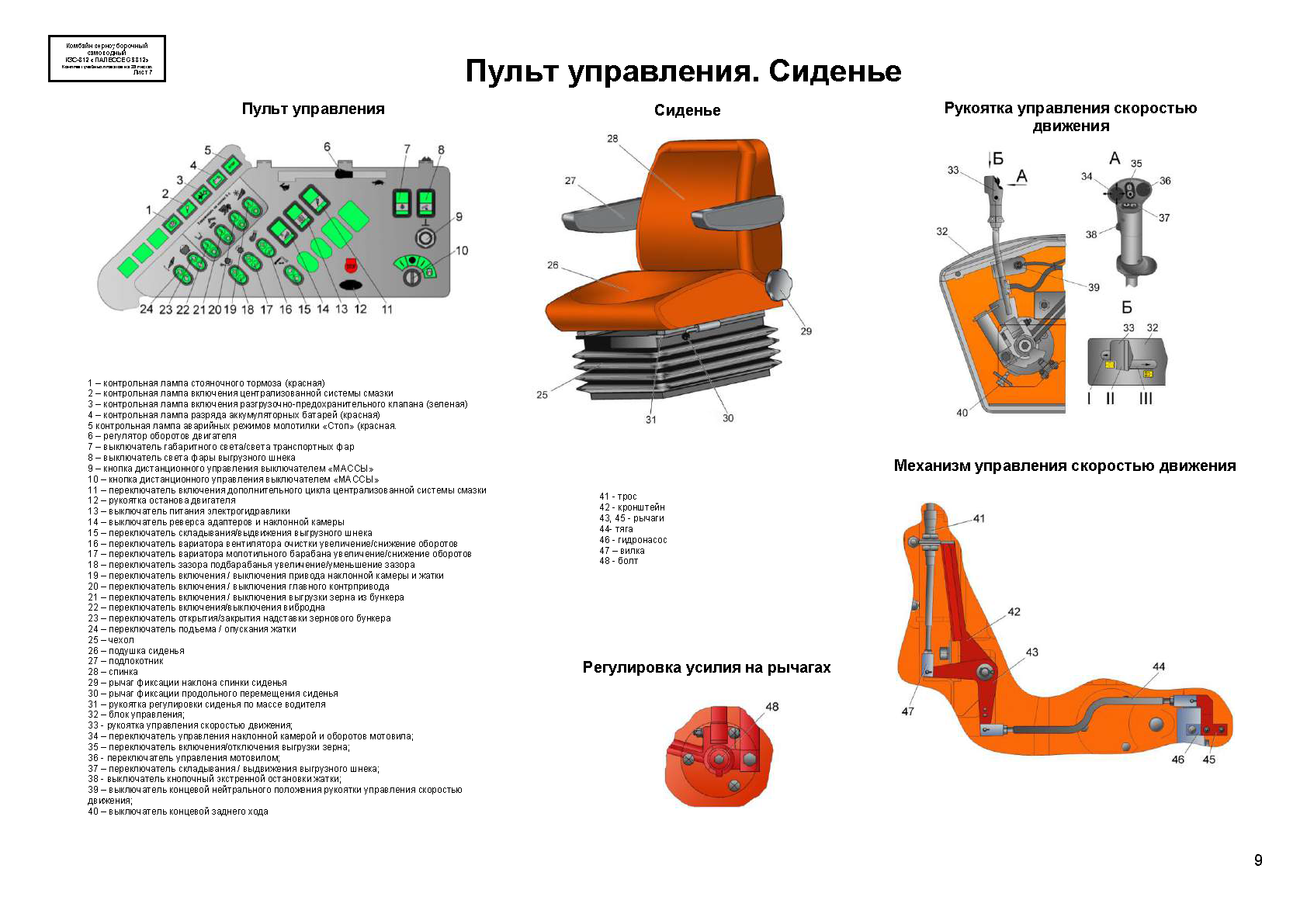

7 Пульт управления. Сиденье 9

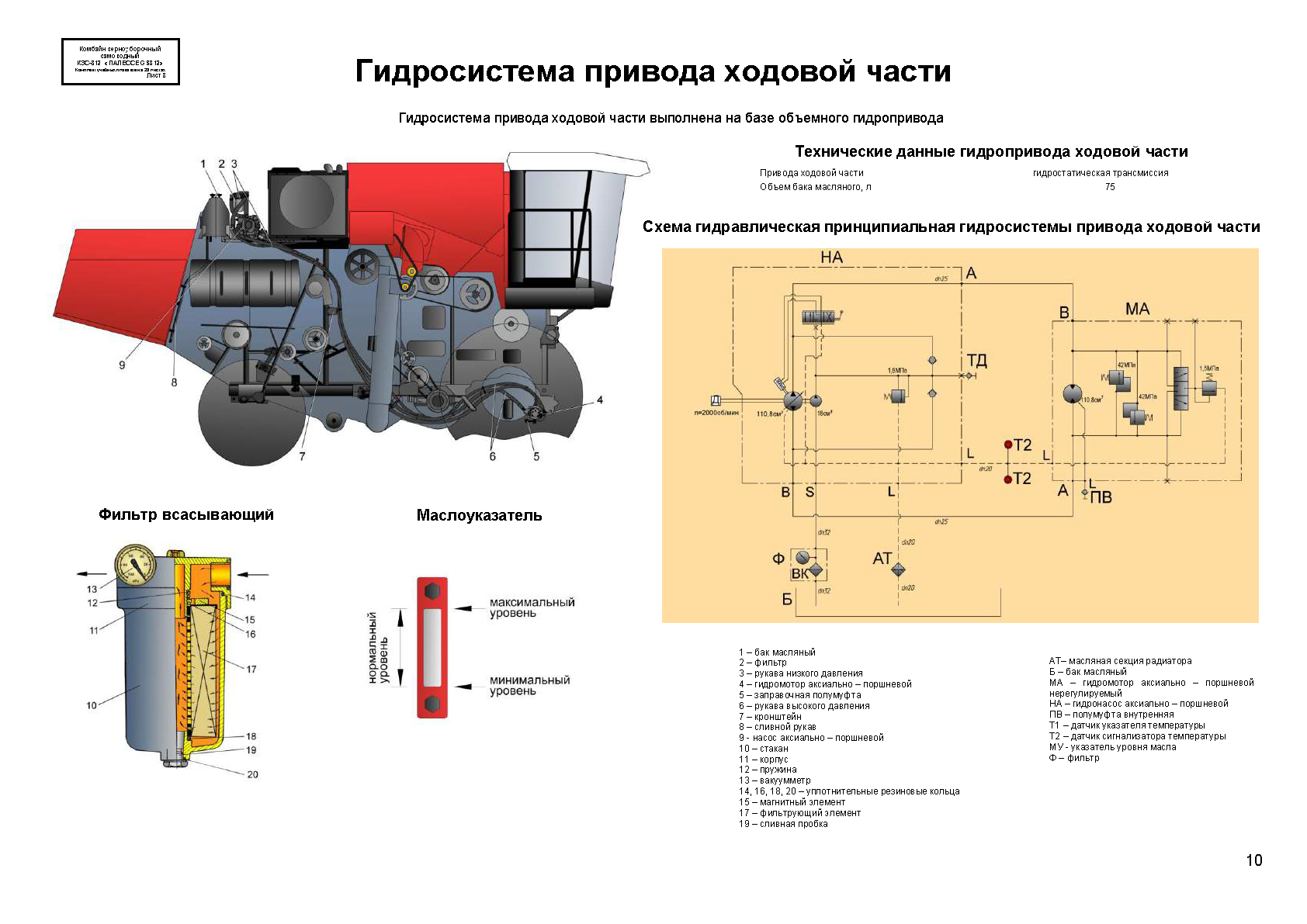

8 Гидросистема привода ходовой части 10

9 Гидросистема рулевого управления и силовых гидроцилиндров 11

10 Автоматическая система контроля (АСК) 12

11 Электрооборудование 13

12 Регулировки ременных передач 14

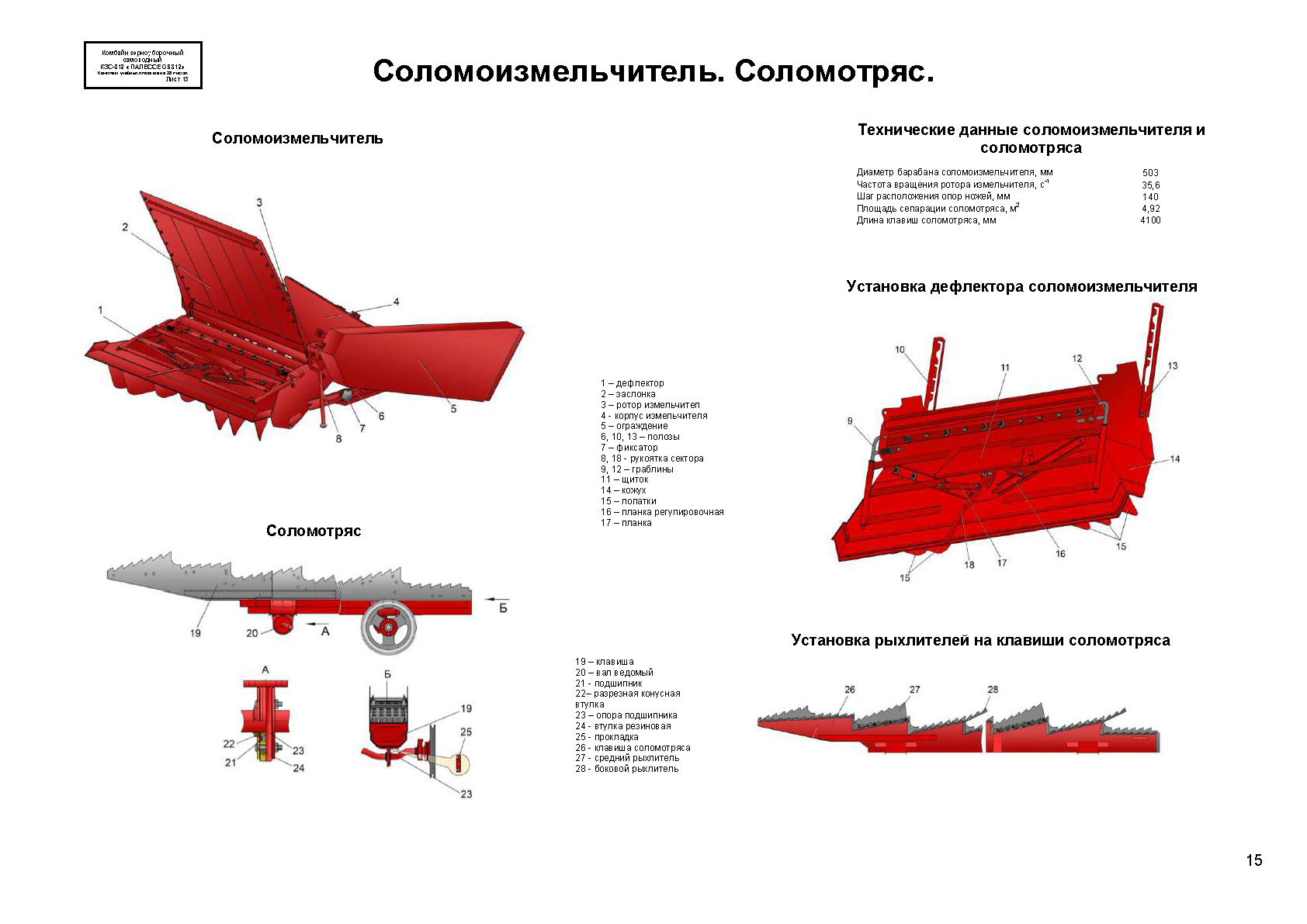

13 Соломоизмельчитель. Соломотряс 15

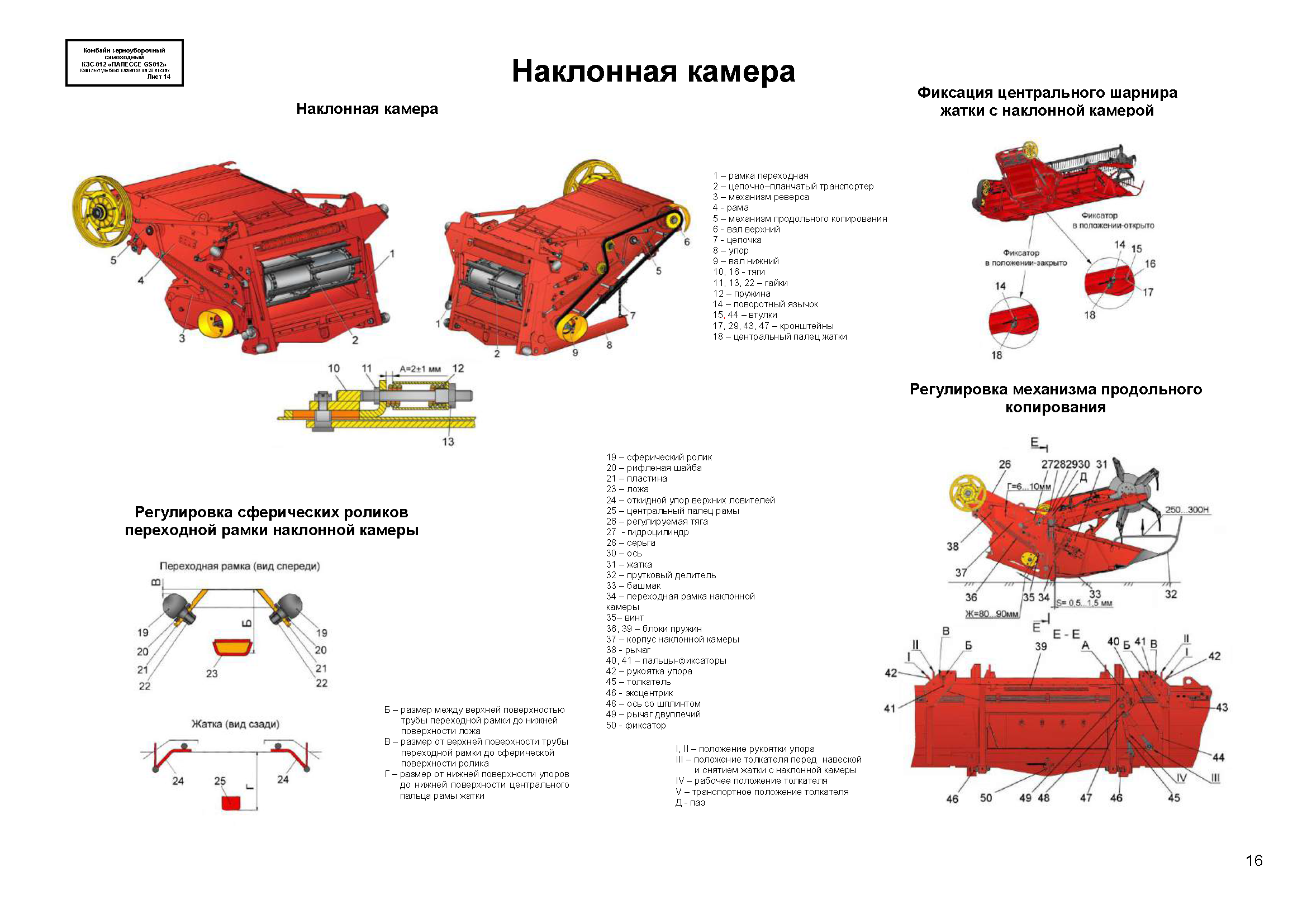

14 Наклонная камера 16

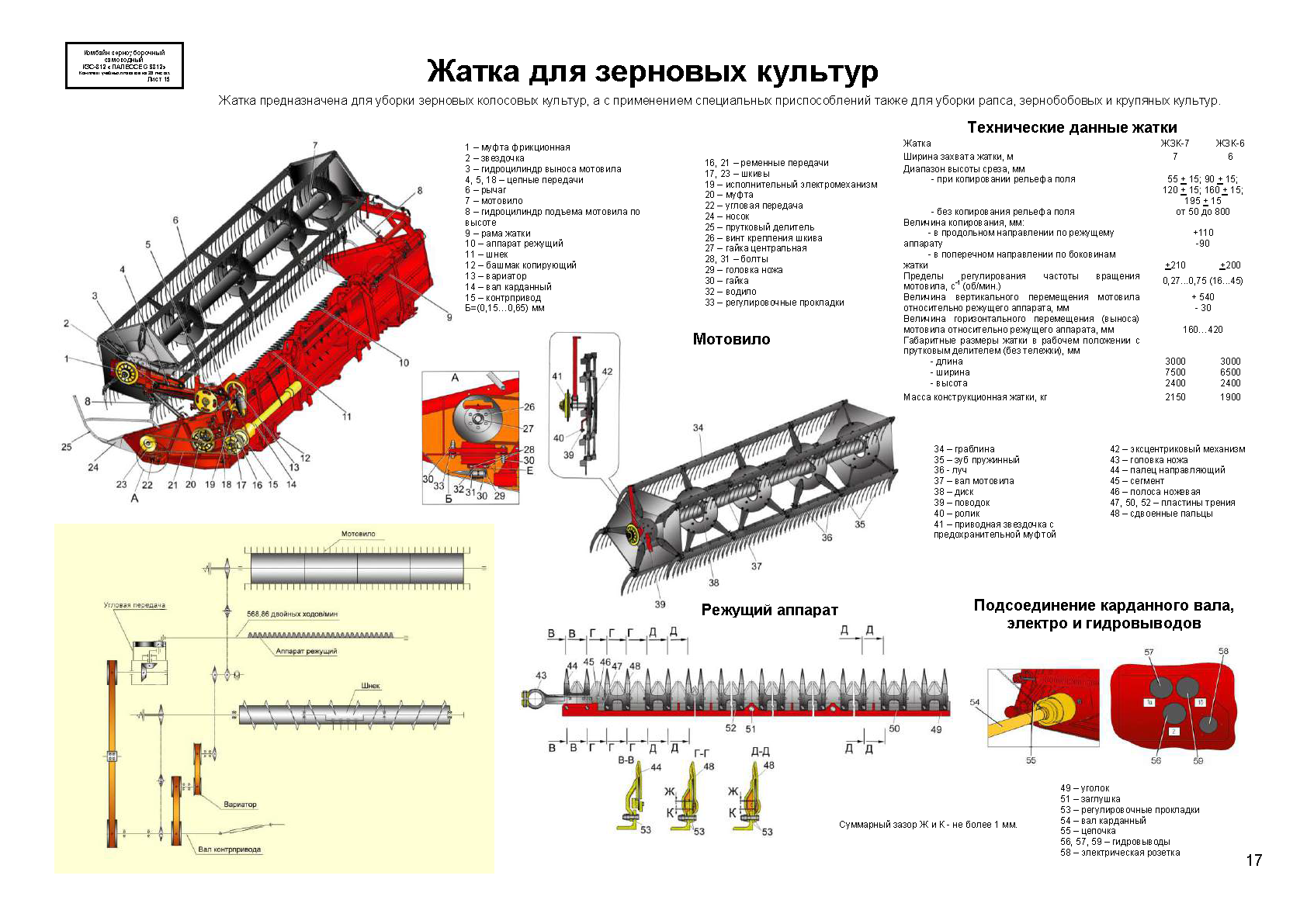

15 Жатка для зерновых культур 17

16 Рекомендации по настройке жатки 18

17 Транспортная тележка 19

18 Техническое обслуживание 20

19 Техническое обслуживание 21

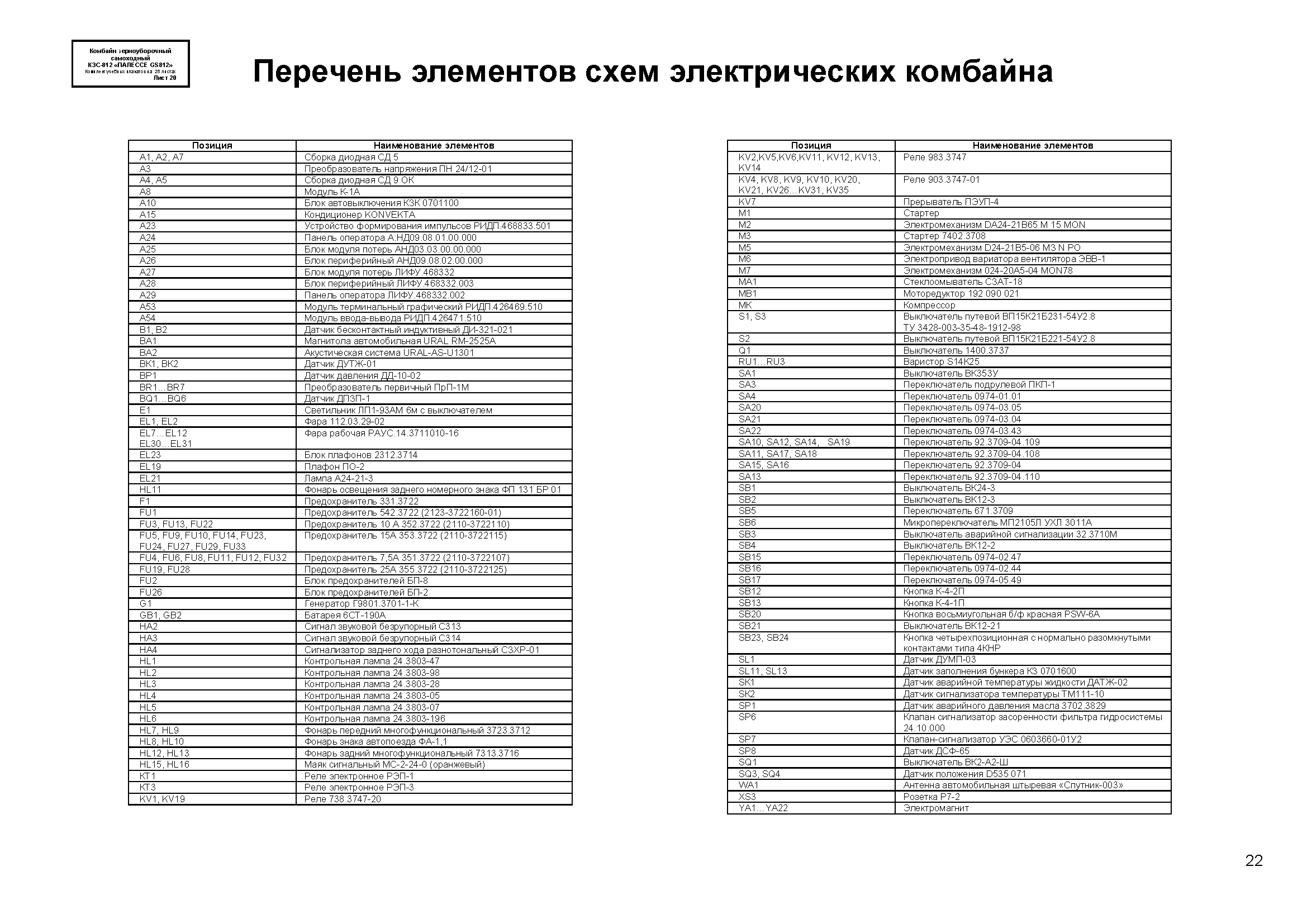

20 Перечень элементов схем электрических комбайна 22

21 Схема электрическая принципиальная комбайна (лист 1) 23

22 Схема электрическая принципиальная комбайна (лист 2) 24

23 Схема электрическая принципиальная комбайна (лист 3) 25

24 Схема электрическая принципиальная комбайна (лист 4) 26

25 Схема электрическая принципиальная комбайна (лист 5) 27

26 Схема электрическая принципиальная комбайна (лист 6) 28

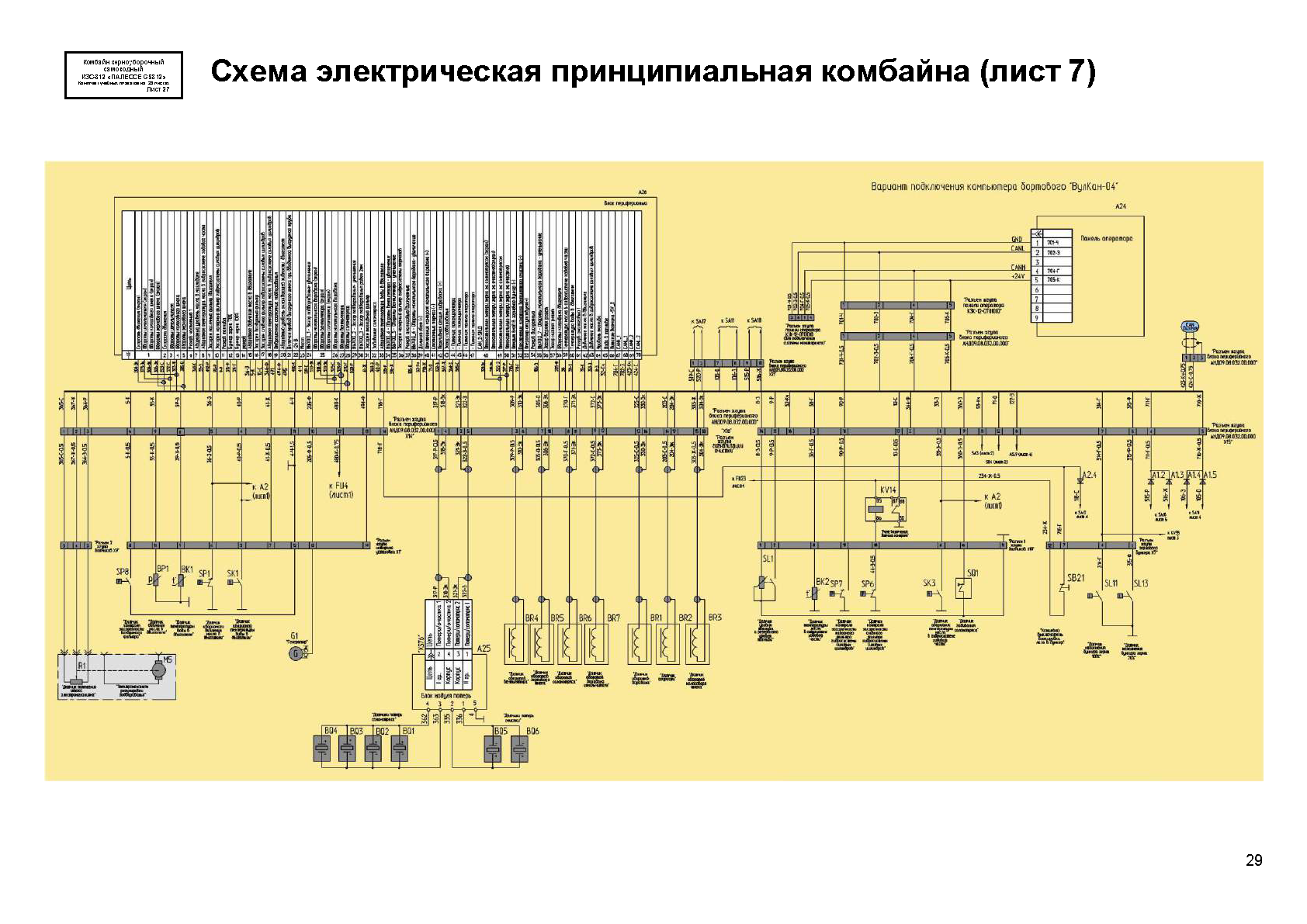

27 Схема электрическая принципиальная комбайна (лист 7) 29

28 Схема электрическая принципиальная комбайна (лист 8) 30

///////////////
