Двигатель

Гайка болта крепления передней опоры силового агрегата

68-83

Болт заднего крепления передней опоры к подрамнику

35-41

Болт переднего крепления передней опоры к подрамнику

45-55

Болт крепления кронштейна передней опоры к двигателю

35-41

Гайка крепления кронштейна правой опоры

60-70

Деталь

Момент затяжки Н-м

Болт крепления правой опоры

72-88

Болт крепления правой опоры к кузову

45-55

Болт крепления задней опоры

68-83

Гайка болта крепления левой опоры

55-67

Болт крепления кронштейна левой опоры к коробке передач

50-60

Винт крепления крышки головки блока цилиндров

9-12

Контргайка регулировочного винта регулировки тепловых зазоров клапанов

15-20

Деталь

Момент затяжки Нм

Болт крепления головки блока цилиндров двигателя:

F8CV (0,8 л)

85-90

B10S1 (1,0 л)

65-70

Болт крепления корпуса

воздушного фильтра

7-9

Болт крепления воздухозаборника

7-9

Болт/гайка крепления впускного трубопровода к головке блока цилиндров

15-19

Болт/гайка крепления дроссельного узла

9-12

Болт крепления топливной рампы

18-22

Болт крепления кронштейна направляющей

трубки указателя уровня масла

9-12

Датчик давления масла

12-16

Болт крепления масляного насоса

9-12

Пробка сливного отверстия

30-40

Масляный фильтр

12-16

Болт крепления шкива распределительного вала двигателя: F8CV (0,8 л)

50-60

B10S1 (1,0 л)

65-70

Болт крепления натяжного

ролика ремня ГРМ

15-23

Болт крепления задней крышки

ремня ГРМ

9-12

Болт крепления переднего

верхнего кожуха ремня ГРМ

9-12

Болт крепления переднего нижнего кожуха ремня ГРМ

9-12

Болт крепления шкива коленчатого вала

65-75

Болт крепления маховика

40-45

Датчик указателя температуры

охлаждающей жидкости

10

Болт крепления датчика-распределителя

9-12

Болт крепления кожуха электровентилятора системы охлаждения

3,5-4,5

Болт кронштейна крепления

радиатора системы охлаждения

3,5-4,5

Болт крепления корпуса термостата

8-15

Болт и гайка крепления насоса охлаждающей жидкости

9-12

Болт/гайка крепления выпускного коллектора

17-27

Болт крепления теплозащитного экрана выпускного коллектора

8-12

Болт крепления

каталитического нейтрализатора к выпускному коллектору

25-35

Гайка крепления приемной трубы к каталитическому нейтрализатору

25-35

Гайка крепления фланца трубы дополнительного глушителя

25-35

Деталь

Момент затяжки Нм

Болт крепления электромагнитного

клапана рециркуляции

отработавших газов

8-10

Датчик температуры

охлаждающей жидкости

20

Болт крепления датчика положения

коленчатого вала к картеру сцепления

с двигателем В10S1 (1,0 л)

5-8

Болт крепления датчика детонации

15-25

Болт крепления датчика

абсолютного давления воздуха

во впускном трубопроводе

3,5

Датчик температуры воздуха

во впускном трубопроводе

20-30

Датчик концентрации кислорода

в отработавших газах

28-34

Сцепление

Болт крепления кожуха

сцепления к маховику

18-28

Гайка болта крепления

рычага выключения сцепления

10-16

Коробка передач

Болт и гайка крепления картера

сцепления к двигателю

55-65

Выключатель лампы

света заднего хода

15-18

Пробка отверстия

для контроля уровня масла

35-54

Пробка сливного отверстия

25-30

Болт крепления основания

механизма управления

коробкой передач

4-7

Болт крепления защиты

картера коробки передач

35-55

Передняя подвеска

Гайка крепления колеса

90-110

Гайка крепления верхней опоры

амортизаторнои стоики

к кузову

18-28

Гайка штока

амортизаторной стойки

50-60

Гайка болта крепления амортизаторной

стоики к поворотному кулаку

70-90

Болт крепления пальца шаровой

опоры к поворотному кулаку

55-70

Гайка крепления

удлинителя лонжерона

65-80

Болт крепления

удлинителя лонжерона

10-14

Болт крепления кронштейна

стабилизатора поперечной

Деталь

Момент затяжки Н-м

Задняя подвеска

Гайка крепления амортизатора к кузову

45-70

Болт крепления амортизатора к балке задней подвески

45-70

Гайка болта крепления продольного рычага к балке

80-90

Гайка болта крепления продольного рычага к кузову

70-90

Гайка крепления поперечной штанги к балке

35-55

Гайка болта крепления поперечной штанги к кузову

50-70

Гайка подшипника заднего колеса

25

отвернуть на 180° 2,5

Рулевое управление

Гайка крепления рулевого колеса

23-33

Стяжной болт карданного шарнира промежуточного вала рулевого колеса

21-29

Болт крепления кронштейна рулевого механизма к кузову

50-55

Соединение рулевой тяги с рейкой рулевого механизма

80-120

Гайка крепления пальца шарового шарнира наконечника рулевой тяги

30-55

Контргайка наконечника рулевой тяги

35-55

Нижний болт крепления насоса гидроусилителя рулевого управления к кронштейну

20-24

Регулировочный болт натяжения ремня насоса гидроусилителя рулевого управления

20-24

Гайка крепления шкива насоса гидроусилителя рулевого управления

55-69

Штуцер трубопровода гидроусилителя

21-35

Деталь

Момент затяжки

Нм

Тормозная система

Гайка крепления вакуумного

усилителя к щитку передка

16

Гайка крепления главного тормозного

цилиндра к вакуумному усилителю

16

Болт-штуцер крепления тормозного шланга

к переднему тормозному механизму

25

Штуцер для прокачки

гидропривода тормозов

6

Болт крепления направляющей

колодок к поворотному кулаку

9Б

Болт направляющего пальца переднего

тормозного механизма

26

Болт крепления тормозного диска

к ступице колеса

65

Болт крепления колесного цилиндра

заднего тормозного механизма

10

Болт крепления тормозного щита

заднего тормозного механизма

24

Болт крепления основания рычага

стояночного тормоза

10

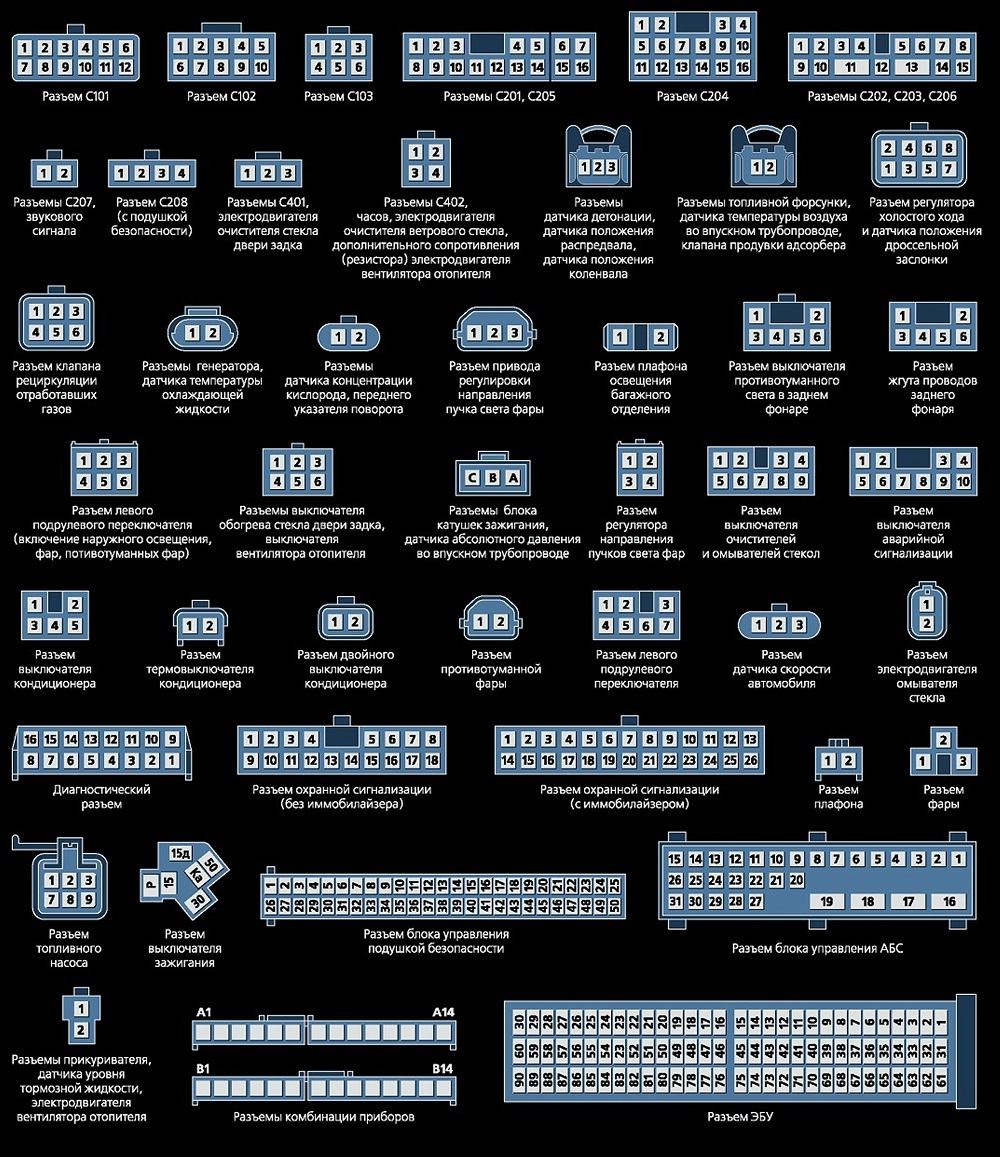

Электрооборудование

Свеча зажигания

20-30

Болт для регулировки натяжения

ремня привода генератора

18-28

Болт крепления стартера

к картеру сцепления

55-65

Болт крепления опоры очистителя

ветрового стекла к кузову

7-9

Гайка крепления рычага щетки

стеклоочистителя

9-12

Кузов

Болт крепления ремня безопасности

30-45

Болт крепления салазок

переднего сиденья

23-28

Болт крепления кронштейна подушки

заднего заднего сиденья

23-28

Болт крепления облицовки радиатора

7-9

Место заправки или смазки

Количество, л

Наименование материалов

двигатель двигатель 0,8 л 1,0 л

Топливный бак: пластмассовый металлический

35 35 38 38

Неэтилированный бензин АИ-92-АИ-95

Система смазки двигателя, включая масляный фильтр, при температуре окружающего воздуха: от -30 до +35 °С от -25 до +40 °С от -20 до +45 °С

2,7 3,2

Моторные масла с уровнем качества по API не ниже SJ

SAE 5W-30 SAE 10W-40 SAE 15W-40

Место заправки или смазки

Количество, л

Наименование материалов

двигатель 0,8 л

двигатель 1,0 л

Система охлаждения двигателя, включая систему отопления салона

4,0

4,2

Жидкость с температурой замерзания не выше -40 °С

Картер механической коробки передач

2,1

2,1

Трансмиссионное масло 75W-85(GL-4)

Картер автоматической коробки передач

4,78

-

Жидкость для автоматической коробки передач ESSO JW3314

Гидропривод тормозов

н.Д.

н.д.

Тормозная жидкость типа DOT 4/DOT 5

Гидроусилитель рулевого управления

1,0

1,0

Жидкость DEXRON II или DEXRON III

Бачок омывателя ветрового стекла и стекла двери задка

2,2

2,2

Стеклоомывающая жидкость с температурой замерзания не выше -40 °С

Наименование

Обозначение по ЕЭК

Мощность, Вт

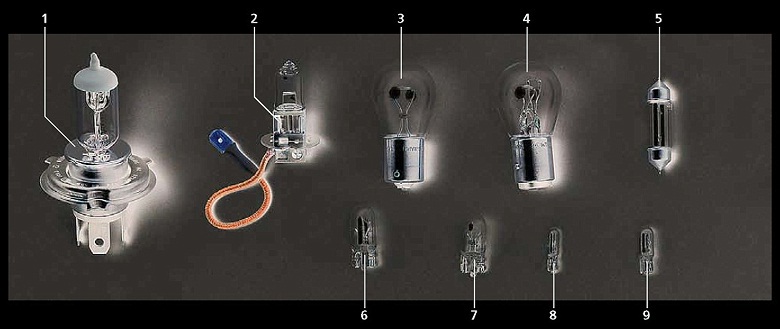

Позиция на фото

Фара:

лампа дальнего/ближнего света

Н4

60/55

1

лампа габаритного света

W5W

5

7

Лампа противотуманной фары

нз

55

2

Лампа переднего указателя поворота

P21VV

21

3

Задний фонарь: лампа света заднего хода

P21W

21

3

лампа (двухнитевая) габаритного

P21/5W

21/5

4

света и сигнала торможения лампа габаритного света

W5W

5

7

лампа указателя поворота

P21VV

21

3

лампа противотуманного света

P21W

21

3

Лампа бокового указателя поворота

W5W

5

7

Лампа дополнительного сигнала торможения

P21W

21

3

Лампа фонаря освещения номерного знака

W5W

5

7

Лампа фонаря освещения багажного отделения

СЮ W

10

5

Лампа плафона освещения салона

C10W

10

5

Лампа подсветки комбинации приборов

W3W

3

6

Контрольная лампа комбинации приборов

W1,4W

1,4

8

Контрольная лампа резерва топлива в топливном баке

W3W

3

9
