Форд Фокус 3. МОМЕНТЫ ЗАТЯЖКИ ОТВЕТСТВЕННЫХ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
Деталь |
Момент затяжки, Н-м |
Двигатель |
|
Гайки крепления правой опоры подвески силового агрегата к кронштейну |
80 |
Болты крепления правой опоры подвески силового агрегата к кузову автомобиля |
90 |
Болт крепления левой подушки подвески силового агрегата к кронштейну |
148 |
Болты крепления кронштейна правой опоры подвески силового агрегата к блоку цилиндров |
55 |
Болты крепления задней подушки подвески силового |
80 |
агрегата |
|
Болты крепления головки блока цилиндров: 1- й этап 2- й этап 3- йэтап Л|1 . |
15 30 Довернуть на 90° |
Болты крепления крышки головки блока цилиндров: 1- й этап 2- й этап 3- й этап |
Ввернуть на 3-4 оборота 3 9 |
Болты крепления крышек распределительных валов: 1- й этап 2- й этап |
7 Довернуть на 45° |
Болты крепления держателя заднего сальника коленчатого вала |
9 |
Болты крепления маховика: 1- й этап 2- й этап |
30 Довернуть на 80° |
Болты крепления патрубков к блоку цилиндров |
20 |
Система смазки |
|
Болты крепления масляного картера: 1- й этап 2- й этап - - |
10 20 |
Пробка маслосливного отверстия |
27 |
Болт крепления направляющей масляного щупа |
4 |
Болты крепления масляного насоса |
шшшшшяя |
Болты крепления маслоприемника |
9 |
| Система охлаждения |
|
Болты крепления водяного насоса |
10 |
Болты крепления крышки термостата |
9 |
Болт крепления шкива водяного насоса |
27 |
Система выпуска отработавших газов |
|
Гайки и болты крепления катколлектора |
51 |
Болты крепления термоэкранов |
10 |
Болт крепления электромагнитного клапана системы изменения фаз газораспределения |
8 |
Болты крепления крышки газораспределительного механизма |
9 |
Болт крепления натяжного ролика ремня привода газораспределительного механизма |
20 |
i Топливная система |
|
Болты крепления впускной трубы |
15 |
Винт крепления наливной трубы топливного бака |
10 |
Прижимное кольцо модуля топливного насоса |
85 |
Болты крепления хомута топливного бака |
25 |
Винты крепления дроссельного узла |
8 |
Болты крепления адсорбера системы улавливания паров топлива |
9 |
Болты крепления топливной рампы |
15 |
Винт крепления кронштейна наливной трубы топливного бака |
10 |
Болты крепления гасителя пульсаций давления топлива |
10 |
i Система отопления и кондиционирования |
|
I Болты крепления рамки радиатора системы охлаждения |
I 25 |
Тормозная система |
|
I Болты крепления рычага стояночного тормоза |
! 35 |
Деталь |
Момент затяжки, Н-м |
Болты крепления направляющей колодок тормозного механизма переднего колеса к поворотному кулаку |
115 |
Пальцы крепления суппорта переднего тормозного механизма к направляющей колодок |
28 |
Крепление тормозного шланга к суппорту переднего тормозного механизма |
18 |
Крепление тормозного шланга к рабочему цилиндру заднего тормозного механизма |
18 |
Болты крепления рабочего цилиндра заднего тормозного механизма |
10 |
Болты крепления направляющей колодок заднего тормозного механизма к продольному рычагу |
70 |
Болты крепления скобы заднего тормозного механизма к направляющей колодок |
35 |
Крепление тормозного шланга к суппорту заднего тормозного механизма |
18 |
Гайки крепления главного тормозного цилиндра |
25 |
Гайки крепления трубопроводов к главному тормозному цилиндру |
15 |
Болты и гайки крепления кронштейна педали тормоза |
23 |
Гайки крепления вакуумного усилителя тормозов |
23 |
Кузов |
|
Болты крепления компрессора кондиционера к блоку цилиндров |
25 |
Болты крепления стяжки пола* |
30 |
Гайки крепления рычагов стеклоочистителя ветрового окна |
15 |
Трансмиссия |
|
Болты крепления коробки передач |
47 |
Гайки крепления крышки опоры промежуточного вала |
25 |
Рулевое управление i |
|
Гайка регулировочного болта крепления заднего нижнего рычага задней подвески |
90 |
Контргайка наконечника рулевой тяги |
62 |
Гайка пальца шарового шарнира наконечника рулевой тяги |
48 |
Стяжной болт крепления вала рулевой колонки к валу-шестерне рулевого механизма |
28 |
Болт крепления рулевого колеса |
48 |
Болты крепления рулевого механизма |
90 |
Болты крепления термоэкрана рулевого механизма |
7 |
Крепление рулевой тяги к рулевому механизму |
90 |
Передняя подвеска |
|
Передние болты крепления поперечины передней подвески Задние болты крепления поперечины передней подвески |
115 175 |
Болты крепления кронштейна поперечины передней подвески |
70 |
Болты крепления верхней опоры стойки к кузову вертикальные |
32 |
Гайки крепления распорки к кузову |
25 |
Гайка штока амортизаторной стойки |
50 |
Гайки крепления стоек стабилизатора по перечной устойчивости |
48 |
Стяжной болт крепления амортизаторной стойки к поворотному кулаку |
90 |
Гайки крепления шаровой опоры |
70 |
Болты крепления скоб стабилизатора |
48 |
Передний болт крепления рычага подвески |
175 |
Болты заднего крепления рычага подвески |
115 |
Болт ступицы: 1 -й этап 2-й этап |
35 Довернуть на 90° |
| Задняя подвеска |
|
Гайка крепления стойки стабилизатора к заднему нижнему рычагу (цельные стойки) |
25 |
Гайка крепления стойки стабилизатора к заднему нижнему рычагу (стойки с шаровыми шарнирами) |
48 |
Деталь |
Момент затяжки, Н-м |
Гайка крепления стойки стабилизатора к штанге стабилизатора (стойки с шаровыми шарнирами) |
70 |
Болты крепления скоб стабилизатора |
48 |
Болты крепления поперечины задней подвески |
125 |
Болты крепления верхнего рычага |
115 |
Болты крепления переднего нижнего рычага |
115 |
Болт крепления заднего нижнего рычага к продольному рычагу |
115 |
Гайка регулировочного болта крепления заднего нижнего рычага задней подвески |
90 |
Болты крепления ступицы колеса |
55 |
Болты крепления кронштейна продольного рычага |
125 |
Болты крепления кронштейна амортизатора |
25 |
Болт верхнего крепления амортизатора (универсал) |
115 |
Болт нижнего крепления амортизатора |
115 |
Деталь |
Момент затяжки, Н-м |
Электрооборудование |
|
Болты крепления наконечников проводов к клеммам аккумуляторной батареи |
6 |
Болты крепления генератора к блоку цилиндров |
47 |
Свечи зажигания |
15 |
Винты крепления катушки зажигания |
6 |
Болт крепления кронштейна датчика положения коленчатого вала |
9 |
Датчик температуры охлаждающей жидкости |
13 |
Болт крепления датчика детонации |
20 |
Болты крепления стартера |
47 |
Датчик концентрации кислорода |
42 |
Винт крепления датчика частоты вращения переднего колеса |
9 |
Винт крепления датчика частоты вращения заднего колеса |
5 |
Датчик давления масла |
15 ‘ |
Датчик положения распределительного вала |
9 |
Примечание. Для остальных резьбовых соединений
моменты затяжки следующие: для Мб - 9 Н-м; для M8 - 20 Н-м; для М10 - 40
Н-м; для M12 - 70 Н-м; для M14 - 130 Н-м; для М16 - 180 Н-м; для М18 -
260 Н-м; для М20 - 360 Н-м.
* Устанавливайте новые болты.
Форд Фокус 3. ГОРЮЧЕ-СМАЗОЧНЫЕ МАТЕРИАЛЫ СПЕЦИАЛЬНЫЕ ЖИДКОСТИ И ЗАПРАВОЧНЫЕ ОБЪЕМЫ

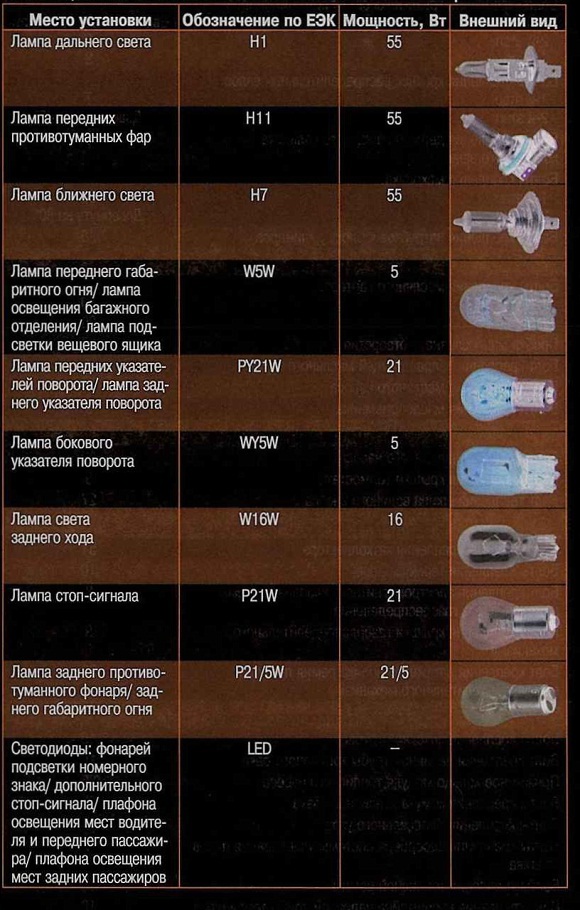

Форд Фокус 3. ЛАМПЫ, ПРИМЕНЯЕМЫЕ НА АВТОМОБИЛЕ

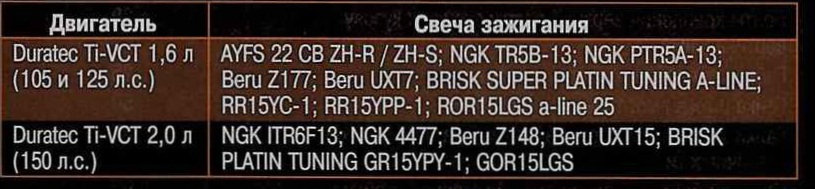

Форд Фокус 3. СВЕЧИ ЗАЖИГАНИЯ, ПРИМЕНЯЕМЫЕ НА АВТОМОБИЛЕ

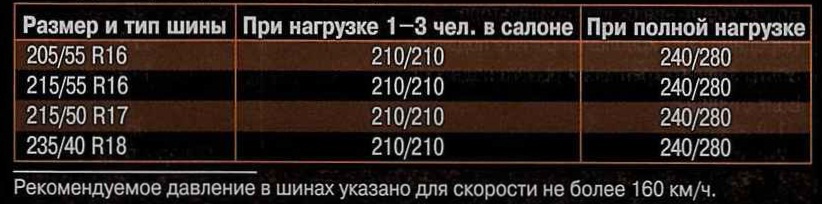

Форд Фокус 3. РЕКОМЕНДУЕМОЕ ДАВЛЕНИЕ В ШИНАХ, ПЕРЕДНИЕ/ЗАДНИЕ КОЛЕСА, кПа
////////////////////////////
