Деталь

Момент затяжки, Н-м

                                                ~ ! '

двигатель 1,6 л двигатель 1,8 л

Болт и гайка крепления бокового опорного кронштейна двигателя

45-55

35-50

Болт крепления кронштейна передней опоры подвески силового агрегата к поперечине передней подвески

70-90

Болт крепления кронштейна задней опоры подвески силового агрегата к поперечине передней подвески

70-90

Болт крепления кронштейна задней опоры подвески силового агрегата к коробке передач

35-50

Гайка (большая) крепления боковой опоры подвески силового агрегата

90-110

Гайка (маленькая) крепления боковой опоры подвески силового агрегата

45-60

Болты и гайки крепления кронштейна правой опоры подвески силового агрегата к двигателю

55-65

Гайка крепления левой опоры подвески силового агрегата к коробке передач

90-110

Болты крепления кронштейна левой опоры подвески силового агрегата к кузову

40-50

Гайка крепления задней опоры подвески силового агрегата

50-65

Болты крепления кронштейна задней опоры подвески силового агрегата к поперечине передней подвески

40-50

Гайка крепления передней опоры подвески силового агрегата

50-65

Болты крепления кронштейна передней опоры подвески силового агрегата к поперечине кузова

40-50

Гайки крепления крышки шатуна

32-35

50-53

Гайка крепления крышки коренного подшипника коленчатого вала

55-60

27-33+(60-65°)

Болт крепления маховика (МКП)

120-130

Болт крепления пластины привода гидротрансформатора (АКП)

120-130

Крепление декоративного кожуха двигателя

4-6

Болт крепления термоэкрана катколлектора

15-20

Болт крепления кронштейна трубы системы охлаждения

12-15

Болты и гайка крепления генератора

20-25

Стопорный болт генератора

12-15

Болт регулировочной планки генератора

20-27

Болты крепления шкива насоса охлаждающей жидкости

8-10

Болты крепления насоса охлаждающей жидкости

12-15

20-27

Датчик температуры охлаждающей жидкости

20-30

20-40

Гайки крепления впускного патрубка системы охлаждения

17-20

15-20

Болты и гайки крепления корпуса термостата

15-20

Масляный фильтр

12-16

Болты крепления масляного поддона

10-12

Сливная пробка масляного поддона

35-45

Болты крепления маслозаборника

15-22

Датчик-выключатель по давлению масла

13-15

Болты крепления корпуса воздушного фильтра

8-10

Болты крепления резонатора

4-6

Гайки и болты крепления впускной трубы к головке блока цилиндров

16-23

Болты крепления кронштейна опоры впускной трубы к блоку цилиндров

18-25

Гайки крепления корпуса дроссельной заслон­ки к впускной трубе

15-20

Гайки крепления впускной трубы к головке блока цилиндров

25-30

43-55

Деталь

Момент затяжки, Н-м

двигатель 1,6 л двигатель 1,8 л

Рулевое управление

Болт крепления подушки безопасности 4-6

Рулевая колонка к кронштейну рулевой колонки (верхнему)

13-18

Рулевая колонка к кронштейну рулевой колонки (нижнему)

13-18

Самоконтрящаяся гайка рулевого колеса

35-45

Промежуточный рулевого управления в сборе

15-20

Нагнетательный шланг к корпусу клапана рулевого механизма

12-18

Возвратная трубка к корпусу клапана рулевого механизма

12-18

Рулевая тяга к рейке рулевого механизма

80-100

Контргайка наконечника рулевой тяги

50-55

Контргайка крышки упора рейки рулевого управления

50-70

Самоконтрящаяся гайка ведущей шестерни и клапана в сборе

50-70

Заглушка рулевого механизма

50-70

Трубки рулевого механизма

10-16

Наконечник рулевой тяги к поворотному кулаку

24-34

Кронштейн крепления рулевого механизма к балке передней подвески

60-80

Нагнетательный шланг к насосу гидроусилителя рулевого управления

55-65

Болт крепления насоса гидроусилителя рулевого управления

22-23 (длинный) 17-26 (короткий)

Датчик-выключатель давления жидкости в гидросистеме

17-23

Болт кронштейна крепления насоса гидроусилителя рулевого управления

39-60

Крышка насоса к корпусу насоса

33-43

Соединительный фланец к корпусу насоса

13,6-18,4

Клапан регулирования расхода жидкости к корпусу насоса

70-80

Деталь

Момент затяжки, Н-м

двигатель 1,6 л двигатель 1,8 л

Болт кронштейна крепления бачка гидросис­темы усилителя рулевого управления

4-6

Болт крепления фиксатора трубки охладителя

4-6

Фиксатор и кронштейн трубки

4-6

Болт крепления кронштейна нагнетательного шланга

4-6

Фиксатор шланга

4-6

Тормозная система

Гайка крепления главного тормозного цилиндра к вакуумному усилителю

8-12

Гайка крепления вакуумного усилителя тормозов

13-16

Крепления вакуумного шланга усилителя тормозов к впускной трубе

15-18

Клапан для удаления воздуха

7-13

Накидная гайка тормозной трубки, тормозного шланга

13-17

Болт направляющего пальца суппорта

22-32

Направляющий палец суппорта

35-45

Суппорт тормоза к поворотному кулаку

64-75

Тормозной шланг к суппорту переднего тормоза

25-30

Электрооборудование

Генератор (вывод «В+»)

5-7

Стартер (вывод «В+»)

10-12

Клеммы аккумуляторной батареи

4-6

Свечи зажигания

20-30

Кузов

Болт крепления петли боковой двери к кузову

32-40

Болт крепления петли капота к кузову

21-25

Болт крепления петли капота к капоту

21-25

Болт крепления петли к двери задка

45-55

Болт крепления салазок передних сидений

23

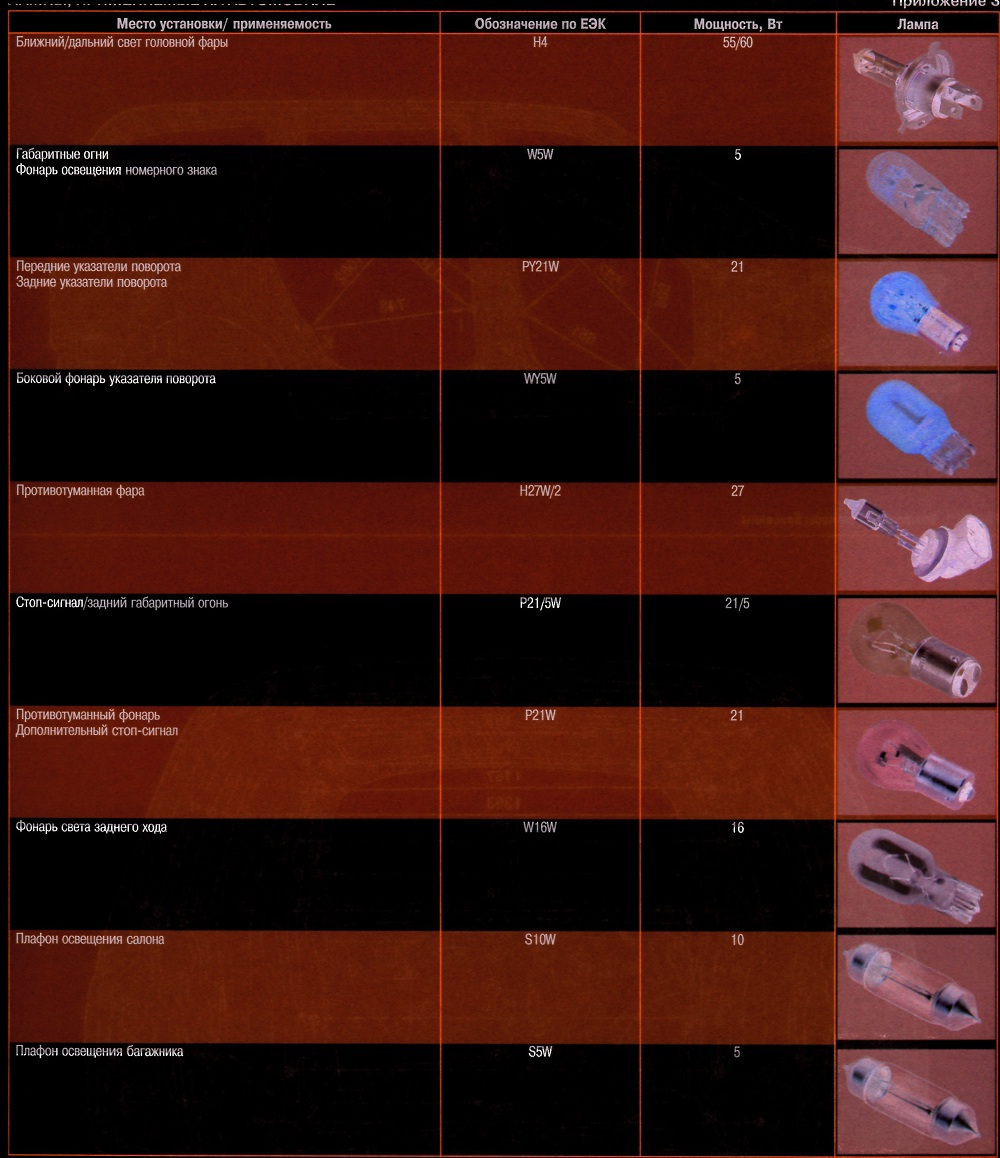

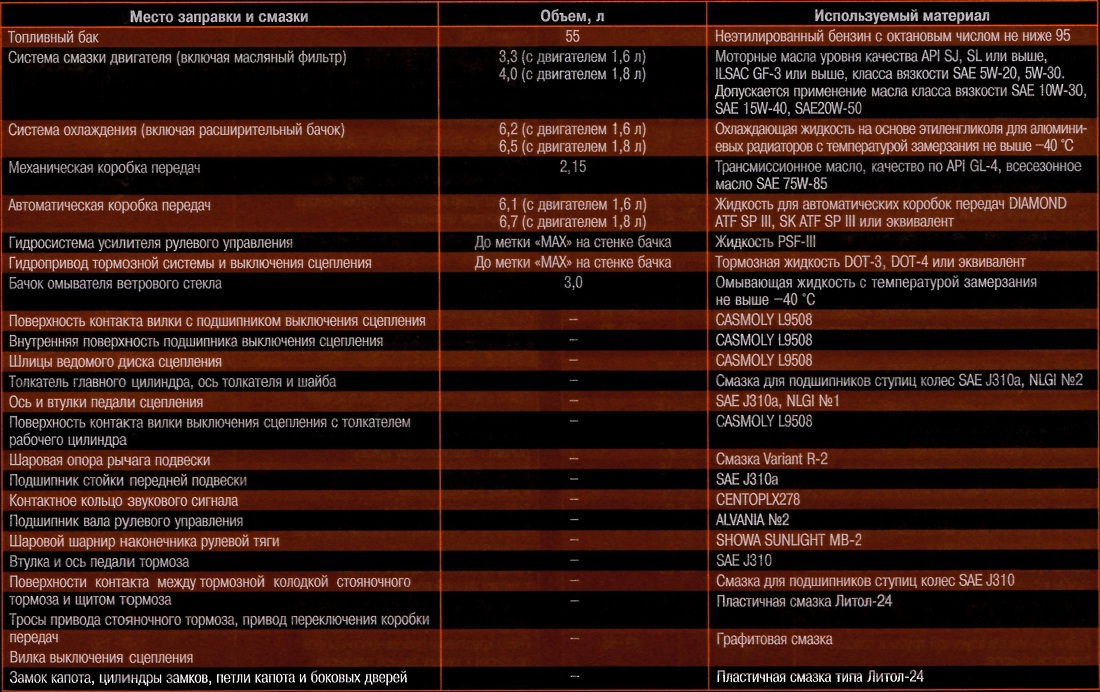

Место заправки и смазки

Объем,л

Используемый материал

Топливный бак

55

Неэтилированный бензин с октановым числом не ниже 95

Система смазки двигателя (включая масляный фильтр)

3,3 (с двигателем 1,6 л) 4,0 (с двигателем 1,8 л)

Моторные масла уровня качества API SJ, SL или выше,

ILSAC GF-3 или выше, класса вязкости SAE 5W-20, 5W-30. Допускается применение масла класса вязкости SAE 10W-30, SAE 15W-40, SAE20W-50

Система охлаждения (включая расширительный бачок)

6,2 (с двигателем 1,6 л) 6,5 (с двигателем 1,8 л)

Охлаждающая жидкость на основе этиленгликоля для алюмини­евых радиаторов с температурой замерзания не выше -40 °С

Механическая коробка передач

2,15

Трансмиссионное масло, качество по APi GL-4, всесезонное масло SAE 75W-85

Автоматическая коробка передач

6,1 (с двигателем 1,6 л) 6,7 (с двигателем 1,8 л)

Жидкость для автоматических коробок передач DIAMOND ATF SP III, SK ATF SP III или эквивалент

Гидросистема усилителя рулевого управления

До метки «МАХ» на стенке бачка

Жидкость PSF-III

Гидропривод тормозной системы и выключения сцепления

До метки «МАХ» на стенке бачка

Тормозная жидкость DOT-3, DOT-4 или эквивалент

Бачок омывателя ветрового стекла

3,0

Омывающая жидкость с температурой замерзания не выше -40 °С

Поверхность контакта вилки с подшипником выключения сцепления

_

CASMOLY L9508

Внутренняя поверхность подшипника выключения сцепления

-

CASMOLY L9508

Шлицы ведомого диска сцепления

CASMOLY L9508

Толкатель главного цилиндра, ось толкателя и шайба

-

Смазка для подшипников ступиц колес SAE J310a, NLGI №2

Ось и втулки педали сцепления

SAE J310а, NLGI №1

Поверхность контакта вилки выключения сцепления с толкателем рабочего цилиндра

CASMOLY L9508

Шаровая опора рычага подвески

-

Смазка Variant R-2

Подшипник стойки передней подвески

-

SAE J310a

Контактное кольцо звукового сигнала

-

CENTOPLX278

Подшипник вала рулевого управления

_

ALVANIA №2

Шаровой шарнир наконечника рулевой тяги

-

SHOWASUNUGHT MB-2

Втулка и ось педали тормоза

-

SAEJ310

Поверхности контакта между тормозной колодкой стояночного

-

Смазка для подшипников ступиц колес SAE J310

тормоза и щитом тормоза

Тросы привода стояночного тормоза, привод переключения коробки

Пластичная смазка Литол-24

передач

Вилка выключения сцепления

_

Графитовая смазка

Замок капота, цилиндры замков, петли капота и боковых дверей

-

Пластичная смазка типа Литол-24

Размер шины

Нормальная нагрузка

Максимальная нагрузка

передние колеса

задние колеса

передние колеса

задние колеса

185/ 65 R14 195/ 55 R15 205/ 55 R15

2,3

2,3

2,5

2,5

Малоразмерное запасное колесо Т115/ 70D15

4,2

4,2

4,2

4,2

Свеча

зажигания

Искровой зазор, мм

NGK BKR5ES-11 CHAMPION RC10YC4

1,0-1,1
