Хендай Солярис. Моменты затяжки ответственных резьбовых соединений
|
Наименование узла, детали |
Момент затяжки, Нм |
|
Двигатель |
|
|
Болт крепления направляющего ролика ремня привода вспомогательных агрегатов |
42-54 |
|
Болт крепления крышки подшипника распределительного вала М6 М8 |
12-14 19-23 |
|
Болт крепления крышки головки блока цилиндров 1 -й этап 2-й этап |
4-6 8-10 |
|
Болт крепления головки блока цилиндров 1- й этап 2- й этап 3- й этап |
18-22 довернуть на 90±5° довернуть на 100±5° |
|
Болт крепления шкива привода вспомогательных агрегатов |
125-137 |
|
Болт крепления маховика |
72-76 |
|
Болт крепления корпуса воздушного фильтра |
8-10 |
|
Болт крепления дроссельного узла |
9,8-11,8 |
|
Болт крепления впускного трубопровода |
18,6-23,5 |
|
Гайка крепления впускного трубопровода |
9,8-11,8 |
|
Гайка крепления крышки термостата |
19-23 |
|
Болт крепления верхней опоры радиатора |
4-6 |
|
Болт крепления насоса охлаждающей жидкости |
10-12 |
|
Болт крепления шкива насоса охлаждающей жидкости |
10-12 |
|
Гайка крепления выпускного коллектора к головке блока цилиндров |
25-41 |
|
Болт крепления теплозащитного экрана выпускного коллектора |
10-12 |
|
Гайка крепления фланцев труб системы выпуска отработавших газов |
40-59 |
|
Масляный фильтр |
12-16 |
|
Болт крепления катушки зажигания |
10-12 |
|
Датчик недостаточного давления масла |
7,8-11,8 |
|
Болт крепления датчика детонации |
18-27 |
|
Пробка сливного отверстия крышки поддона картера |
34-44 |
|
Сцепление |
|
|
Болт крепления картера сцепления к блоку цилиндров |
43-55 |
|
Болт крепления картера сцепления к поддону двигателя |
43-49 |
|
Гайка крепления кронштейна педального узла |
17-25 |
|
Болт крепления рабочего цилиндра |
15-22 |
|
Болт крепления кожуха сцепления к маховику |
15-22 |
|
Коробка передач |
|
|
Болт крепления механизма управления коробкой передач |
9-14 |
|
Выключатель света заднего хода |
30-35 |
|
Пробка контрольного отверстия |
30-40 |
|
Пробка сливного отверстия |
30-40 |
|
Передняя подвеска |
|
|
Гайка крепления верхней опоры амортизатор- ной стойки к кузову |
45-60 |
|
Гайка крепления штока амортизаторной стойки к верхней опоре |
50-70 |
|
Гайка болта крепления поворотного кулака к амортизаторной стойке |
140-160 |
|
Болт/гайка крепления рычага к подрамнику |
140-160 |
|
Гайка крепления пальца шаровой опоры к поворотному кулаку |
70 |
|
Болт/гайка крепления подрамника к кузову |
100-120 |
|
Гайка крепления стойки стабилизатора |
55 |
|
Гайка подшипника ступицы колеса |
196-274 |
|
Гайка крепления колеса |
88-108 |
|
Задняя подвеска |
|
|
Болт верхнего крепления амортизатора |
140 |
|
Гайка болта нижнего крепления амортизатора |
140 |
|
Болт крепления продольного рычага балки заднего моста к кузову |
140-160 |
|
Болт крепления ступичного узла к продольному рычагу балки заднего моста |
34-54 |
|
Рулевое управление |
|
|
Гайка крепления рулевого колеса |
40-50 |
|
Болт крепления клемного соединения карданного шарнира |
30-35 |
|
Наименование узла, детали |
Момент затяжки, Нм |
|
Болт крепления рулевого механизма к подрамнику |
60-80 |
|
Гайка крепления шарового пальца наконечника рулевой тяги к поворотному кулаку |
50-60 |
|
Контргайка наконечника рулевой тяги |
50-55 |
|
Тормозная система |
|
|
Болт крепления направляющей колодок к поворотному кулаку переднего колеса |
78-98 |
|
Болт крепления направляющего пальца к суппорту |
21-31 |
|
Винт крепления тормозного диска к ступице колеса |
5-6 |
|
Гайка крепления главного тормозного цилиндра к вакуумному усилителю |
10-16 |
|
Болт крепления направляющей колодок заднего колеса |
49-59 |
|
Гайка крепления вакуумного усилителя к кронштейну педали тормоза |
13-16 |
|
Штуцер тормозной трубки |
12-16 |
|
Наименование узла, детали |
Момент затяжки, Нм |
|
Болт крепления датчика скорости колеса |
7-10 |
|
Болт крепления основания рычага стояночного тормоза |
9-14 |
|
Электрооборудование |
|
|
Болт крепления стартера |
43-55 |
|
Болт крепления генератора к кронштейну двигателя |
20-27 |
|
Кузов |
|
|
Болт крепления грязезащитного щитка моторного отсека |
9-11 |
|
Саморез крепления держателей стекла двери к ползуну стеклоподъемника |
7-12 |
|
Болт крепления петли двери к двери |
10-20 |
|
Болт крепления петли двери к кузову |
33-41 |
|
Болт крепления салазок переднего сиденья |
34-54 |
|
Болт крепления ремня безопасности |
40-54 |

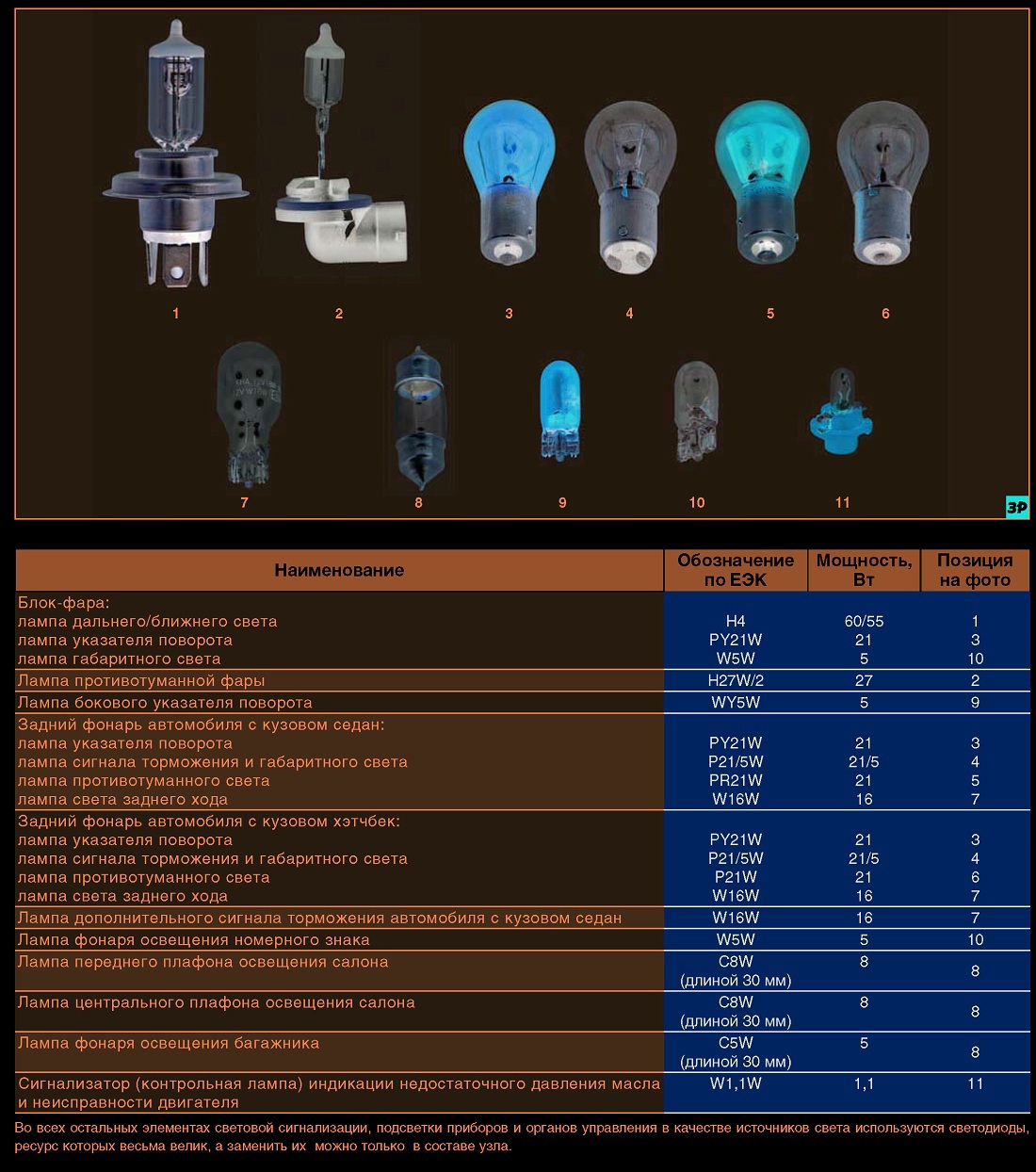

Хендай Солярис. Лампы, применяемые в автомобиле
|
Наименование |
Обозначение по ЕЭК |
Мощность, Позиция Вт на фото |
|
Блок-фара: лампа дальнего/ближнего света лампа указателя поворота лампа габаритного света |
Н4 PY21W W5W |
60/55 1 21 3 5 10 |
|
Лампа противотуманной фары |
H27W/2 |
27 2 |
|
Лампа бокового указателя поворота |
WY5W |
5 9 |
|
Задний фонарь автомобиля с кузовом седан: лампа указателя поворота лампа сигнала торможения и габаритного света лампа противотуманного света лампа света заднего хода |
PY21W P21/5W PR21W W16W |
21 3 21/5 4 21 5 16 7 |
|
Задний фонарь автомобиля с кузовом хэтчбек: лампа указателя поворота лампа сигнала торможения и габаритного света лампа противотуманного света лампа света заднего хода |
PY21W P21/5W P21W W16W |
21 3 21/5 4 21 6 16 7 |
|
Лампа дополнительного сигнала торможения автомобиля с кузовом седан |
W16W |
16 7 |
|
Лампа фонаря освещения номерного знака |
W5W |
5 10 |
|
Лампа переднего плафона освещения салона |
C8W (длиной 30 мм) |
8 8 |
|
Лампа центрального плафона освещения салона |
C8W (длиной 30 мм) |
8 8 |
|
Лампа фонаря освещения багажника |
C5W (длиной 30 мм) |
5 8 |
|
Сигнализатор (контрольная лампа) индикации недостаточного давления масла и неисправности двигателя |
W1,1W |
1,1 11 |
Во всех остальных элементах световой сигнализации, подсветки приборов и органов управления в качестве источников света используются светодиоды, ресурс которых весьма велик, а заменить их можно только в составе узла.
Хендай Солярис. Применяемые топливо, смазочные материалы и эксплуатационные жидкости
|
Место заправки или смазки |
Количество, л |
Наименование материала |
| Топливный бак | 43 | Неэтилированный автомобильный бензин с октановым числом не ниже 92 |
|
Система смазки двигателя, включая масляный фильтр, при температуре окружающего воздуха: от -10 до +50 °С от -15 до +50 °С от -20 до +50 °С от -30 до +50 °С |
3,3 |
Моторные масла с классом качества по API SM и уровнем вязкости SAE: 20W-50 15W-40 10W-30 5W-30 |
|
Система охлаждения двигателя, включая систему отопления салона |
5,3 |
Жидкость (для работы в алюминиевых радиаторах) с температурой замерзания не выше - 40 °С |
|
Механическая коробка передач |
1,9 |
Трансмиссионные масла с классом качества по API GL-4 и уровнем вязкости SAE 75W-85 |
|
Автоматическая коробка передач |
6,8 |
DIAMOND ATF SP-III, SK ATF SP-III |
|
Гидроприводы тормозов и сцепления |
0,8 |
Тормозная жидкость DOT-4 |
|
Г идроусилитель рулевого управления |
1,0 |
Рабочая жидкость PSF-III |
|
Бачок омывателя ветрового стекла |
3,8 |
Специальная стеклоомывающая жидкость, подобранная в соответствии с сезоном эксплуатации |
////////////////////////////
