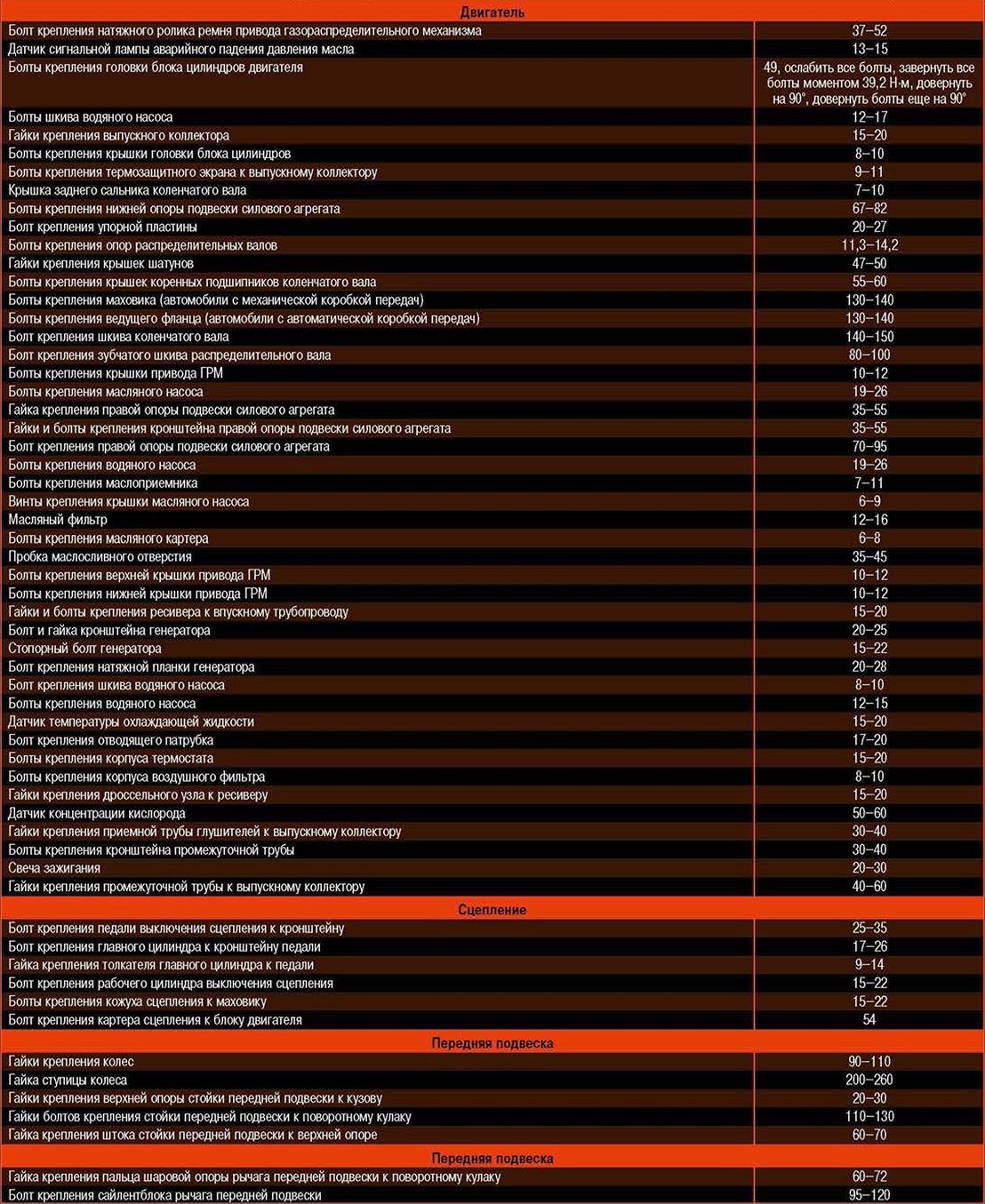

Kia Spectra. МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
Н*м
Двигатель |
|
Болт крепления натяжного ролика ремня привода газораспределительного механизма |
37-52 |
Датчик сигнальной лампы аварийного падения давления масла |
13-15 |
Болты крепления головки блока цилиндров двигателя |
49, ослабить все болты, завернуть все болты моментом 39,2 Н-м, довернуть на 90", довернуть болты еще на 90° |
Болты шкива водяного насоса |
12-17 |
Гайки крепления выпускного коллектора |
15-20 |
Болты крепления крышки головки блока цилиндров |
8-10 |
Болты крепления термозащитного экрана к выпускному коллектору |
9-11 |
Крышка заднего сальника коленчатого вала |
7-10 |
Болты крепления нижней опоры подвески силового агрегата |
67-82 |
Болт крепления упорной пластины |
20-27 |
Болты крепления опор распределительных валов |
11,3-14,2 |
Гайки крепления крышек шатунов |
47-50 |
Болты крепления крышек коренных подшипников коленчатого вала |
55-60 |
Болты крепления маховика (автомобили с механической коробкой передач) |
130-140 |
Болты крепления ведущего фланца (автомобили с автоматической коробкой передач) |
130-140 |
Болт крепления шкива коленчатого вала |
140-150 |
Болт крепления зубчатого шкива распределительного вала |
80-100 |
Болты крепления крышки привода ГРМ |
10-12 |
Болты крепления масляного насоса |
19-26 |
Гайка крепления правой опоры подвески силового агрегата |
35-55 |
Гайки и болты крепления кронштейна правой опоры подвески силового агрегата |
35-55 |
Болт крепления правой опоры подвески силового агрегата |
70-95 |
Болты крепления водяного насоса |
19-26 |
Болты крепления маслоприемника |
7-11 |
Винты крепления крышки масляного насоса |
6-9 |
Масляный фильтр |
12-16 |
Болты крепления масляного картера |
6-8 |
Пробка маслосливного отверстия |
35-45 |
Болты крепления верхней крышки привода ГРМ |
10-12 |
Болты крепления нижней крышки привода ГРМ |
10-12 |
Гайки и болты крепления ресивера к впускному трубопроводу |
15-20 |
Болт и гайка кронштейна генератора |
20-25 |
Стопорный болт генератора |
15-22 |
Болт крепления натяжной планки генератора |
20-28 |
Болт крепления шкива водяного насоса |
8-10 |
Болты крепления водяного насоса |
12-15 |
Датчик температуры охлаждающей жидкости |
15-20 |
Болт крепления отводящего патрубка |
17-20 |
Болты крепления корпуса термостата |
15-20 |
Болты крепления корпуса воздушного фильтра |
8-10 |
Гайки крепления дроссельного узла к ресиверу |
15-20 |
Датчик концентрации кислорода |
50-60 |
Гайки крепления приемной трубы глушителей к выпускному коллектору |
30-40 |
Болты крепления кронштейна промежуточной трубы |
30-40 |
Свеча зажигания |
20-30 |
Гайки крепления промежуточной трубы к выпускному коллектору |
40-60 |
Сцепление |
|
Болт крепления педали выключения сцепления к кронштейну |
25-35 |
Болт крепления главного цилиндра к кронштейну педали |
17-26 |
Гайка крепления толкателя главного цилиндра к педали |
9-14 |
Болт крепления рабочего цилиццра выключения сцепления |
15-22 |
Болты крепления кожуха сцепления к маховику |
15-22 |
Болт крепления картера сцепления к блоку двигателя |
54 |
Передняя подвеска |
|
Гайки крепления колес |
90-110 |
Гайка ступицы колеса |
200-260 |
Гайки крепления верхней опоры стойки передней подвески к кузову |
20-30 |
Гайки болтов крепления стойки передней подвески к поворотному кулаку |
110-130 |
Гайка крепления штока стойки передней подвески к верхней опоре |
60-70 |
Передняя подвеска |
|
Гайка крепления пальца шаровой опоры рычага передней подвески к поворотному кулаку |
60-72 |
Болт крепления сайлентблока рычага передней подвески |
95-120 |
Болт крепления опоры рычага передней подвески |
130-150 |
Болты и гайки крепления поперечины |
44-70 |
Болты крепления кронштейнов стабилизатора поперечной устойчивости |
17-26 |
Гайки крепления пальцев шаровых шарниров стоек стабилизатора поперечной устойчивости |
34-45 |
Гайка крепления пальца шарового шарнира наконечника рулевой тяги к поворотному кулаку |
16-34 |
Стопорная гайка наконечника рулевой тяги |
50-55 |
Задняя подвеска |
|
Гайка подшипника ступицы колеса |
180-220 |
Гайки крепления верхней опоры телескопической стойки |
20-30 |
Гайка крепления штока амортизатора |
40-55 |
Гайки болтов крепления телескопической стойки к кулаку |
75-90 |
Гайка болта крепления продольного рычага к кулаку |
88-100 |
Гайка оси крепления поперечных рычагов к кулаку |
88-100 |
Гайка болта крепления переднего поперечного рычага |
88-100 |
Гайка регулировочного болта заднего поперечного рычага |
100-120 |
Гайка крепления пальца стойки стабилизатора |
35-45 |
Рулевое управление |
|
Болт крепления вала рулевого управления |
13-18 |
Гайка крепления рулевого колеса |
35-45 |
Болт крепления вала рулевого управления к приводной шестерне |
3-18 |
Болт крепления защитного чехла |
17-26 |
Болты крепления рулевого механизма |
60-80 |
Болты крепления скобы рулевого механизма к подрамнику |
90-110 |
Гайка крепления пальца шарового шарнира наконечника рулевой тяги |
24-34 |
Винт крепления бачка гидроусилителя |
4-6 |
Тормозная система |
|
Гайки шпилек крепления главного тормозного цилиндра к вакуумному усилителю тормозов |
8-12 |
Гайки крепления вакуумного усилителя тормозов |
8-12 |
Болты крепления направляющих пальцев переднего тормозного механизма |
22-32 |
Болты крепления тормозных механизмов передних колес к поворотным кулакам |
65-75 |
Болт крепления колесных цилиндров тормозных механизмов задних колес |
5-11 |
Болты крепления узла гидроблока и ЭБУ (для автомобилей, оснащенных ABS) |
8-10 |

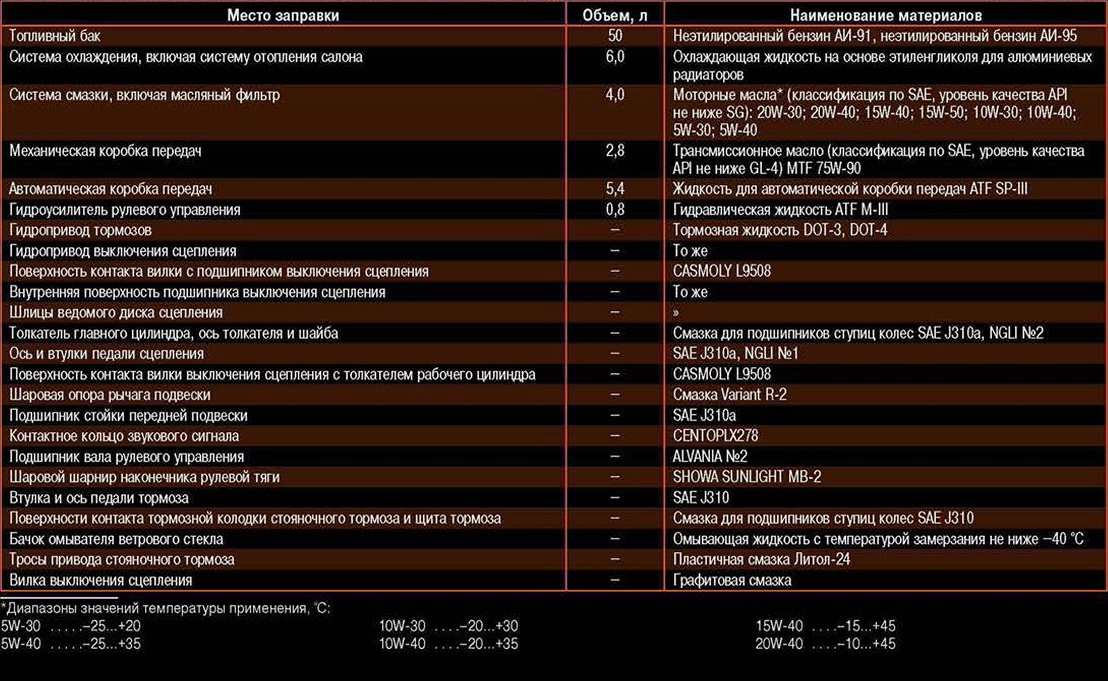

Kia Spectra. ГОРЮЧЕ-СМАЗОЧНЫЕ МАТЕРИАЛЫ И ЭКСПЛУАТАЦИОННЫЕ ЖИДКОСТИ
Место заправки |
Объем, л |
Наименование материалов |
Топливный бак |
50 |
Неэтилированный бензин АИ-91, неэтилированный бензин АИ-95 |
Система охлаждения, включая систему отопления салона |
6,0 |
Охлаждающая жидкость на основе этиленгликоля для алюминиевых радиаторов |
Система смазки, включая масляный фильтр |
4,0 |
Моторные масла* (классификация по SAE, уровень качества API не ниже SG): 20W-30; 20W-40; 15W-40; 15W-50; 10W-30; 10W-40; 5W-30; 5W-40 |
Механическая коробка передач |
2,8 |
Трансмиссионное масло (классификация по SAE, уровень качества API не ниже GL-4) MTF 75W-90 |
Автоматическая коробка передач |
5,4 |
Жидкость для автоматической коробки передач ATF SP-III |
Гидроусилитель рулевого управления |
0,8 |
Гидравлическая жидкость ATF M-III |
Гидропривод тормозов |
- |
Тормозная жидкость DOT-3, DOT-4 |
Гидропривод выключения сцепления |
- |
Тоже |
Поверхность контакта вилки с подшипником выключения сцепления |
- |
CASMOLY L9508 |
Внутренняя поверхность подшипника выключения сцепления |
- |
Тоже |
Шлицы ведомого диска сцепления |
- |
» |
Толкатель главного цилиндра, ось толкателя и шайба |
- |
Смазка для подшипников ступиц колес SAE J310а, NGLI №2 |
Ось и втулки педали сцепления |
- |
SAE J310a, NGLI №1 |
Поверхность контакта вилки выключения сцепления с толкателем рабочего цилиндра |
- |
CASMOLY L9508 |
Шаровая опора рычага подвески |
- |
Смазка Variant R-2 |
Подшипник стойки передней подвески |
- |
SAEJ310a |
Контактное кольцо звукового сигнала |
- |
CENTOPLX278 |
Подшипник вала рулевого управления |
- |
ALVANIA №2 |
Шаровой шарнир наконечника рулевой тяги |
- |
SHOWA SUNLIGHT MB-2 |
Втулка и ось педали тормоза |
- |
SAEJ310 |
Поверхности контакта тормозной колодки стояночного тормоза и щита тормоза |
- |
Смазка для подшипников ступиц колес SAE J310 |
Бачок омывателя ветрового стекла |
- |
Омывающая жидкость с температурой замерзания не ниже -40 °С |
Тросы привода стояночного тормоза |
- |
Пластичная смазка Литол-24 |
Вилка выключения сцепления |
- |
Графитовая смазка |

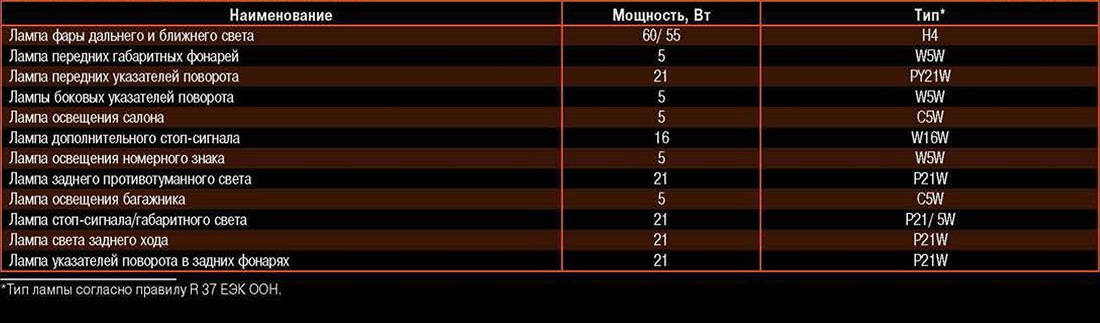

Kia Spectra. ЛАМПЫ, ПРИМЕНЯЕМЫЕ НА АВТОМОБИЛЕ
Наименование |
Мощность, Вт |
Тип' |
Лампа фары дальнего и ближнего света |
60/55 |
Н4 |
Лампа передних габаритных фонарей |
5 |
W5W |
Лампа передних указателей поворота |
21 |
PY21W |
Лампы боковых указателей поворота |
5 |
W5W |
Лампа освещения салона |
5 |
C5W |
Лампа дополнительного стоп-сигнала |
16 |
W16W |
Лампа освещения номерного знака |
5 |
W5W |
Лампа заднего противотуманного света |
21 |
P21W |
Лампа освещения багажника |
5 |
C5W |
Лампа стоп-сигнала/габаритного света |
21 |
P21/5W |
Лампа света заднего хода |
21 |
P21W |
Лампа указателей поворота в задних фонарях |
21 |
P21W |
"Тип лампы согласно правилу R 37 ЕЭК ООН.
Kia Spectra. ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ
Давление масла в системе смазки работающего в режиме холостого хода двигателя при температуре масла 85 “С, кгс/см |
1,5 |
Зазор между электродами свечей зажигания, мм |
1,0-1,1 |
Начальный угол опережения зажигания до ВМТ двигателя, град |
8±5 |
Диаметр фрикционной накладки ведомого диска сцепления (наружный х внутренний), мм |
200x130 |
Толщина ведомого диска сцепления, мм |
3,8 |
Минимально допустимое расстояние между головкой заклепки и поверхностью фрикционной накладки, мм |
1,1 |
Свободный ход педали сцепления, мм |
6-13 |
Ход педали сцепления, мм |
136 |
Высота педали сцепления над полом, мм |
199-207 |
Угол продольного наклона оси поворота передних колес |
2в27'±45' |
Угол развала: |
|
передних колес |
<Г±30’ |
задних колес |
-ЗГ48'±30' |
Схождение, мм: |
|
передних колес |
2,7±3 |
задних колес |
3,2±3 |
Свободный ход рулевого колеса, мм |
18-20 |
Угол поперечного наклона оси поворота колеса |
12°35' |
Усилие поворота рулевого колеса, Н (кгс) |
29(3) |
Прогиб ремня привода насоса гидроусилителя рулевого управления (под действием усилия 98 Н), мм |
6-9 |
Давление сброса насоса гидроусилителя рулевого управления, МПа |
5,9 |
Давление нагнетания насоса гидроусилителя рулевого управления, МПа (кгс/см5) |
6,30-7,06(65-72) |
Ход рейки рулевого механизма, мм |
140 |
Момент сопротивления проворачиванию рулевых тяг, Н м |
2,5-5,0 |
Высота педали тормоза над полом, мм |
163,5 |
Свободный ход педали тормоза, мм |
3,8 |
Ход рычага привода стояночной тормозной системы при усилии на рычаге 196 Н (20 кгс), зубцов |
6-8 |
Толщина фрикционных накладок передних тормозных колодок, мм |
11,0 |
Толщина фрикционных накладок задних тормозных колодок, мм |
4,8 |
Внутренний диаметр тормозных барабанов, мм |
200 |
Диаметр тормозного диска, мм |
211 |
Минимальная толщина тормозного диска, мм |
18 |
////////////////////////////
