Двигатель 1,6 л (HR 16 DE)

Болт и гайка крепления правой опоры подвески силового агрегата к кузову

65

Болт крепления кронштейна правой опоры подвески силового агрегата к двигателю

45

Болт крепления подушки правой опоры к кронштейну

105

Болт крепления кронштейна левой опоры подвески силового агрегата к двигателю

65

Гайка крепления подушки левой опоры к кронштейну кузова

105

Гайка крепления левой опоры к кронштейну силового агрегата

60

Болт крепления кронштейна левой опоры подвески силового агрегата к кузову

48

Болт крепления задней опоры подвески силового агрегата

80

Болт крепления крышки головки блока цилиндров

10

Болт крепления головки блока цилиндров:

1-                    й              этап

2-                    й              этап

3-                    й              этап

4-                    й              этап

5-                    й              этап

66,7 Отвернуть 0 40

Довернуть на 75' Довернуть на 75'

Болт крепления шкива коленчатого вала:

1-                    й              этап

2-                    й              этап

35

Довернуть на 60‘

Болт верхнего крепления крышки цепи привода ГРМ

55

Болт нижнего и центрального крепления крышки цепи привода ГРМ

25

Болт крепления направляющей цепи привода ГРМ

25

Болт крепления натяжителя цепи привода ГРМ

10

Болт крепления крышки подшипника распределительного вала:

1 -й этап

2-                    й              этап

3-                    й              этап

2

6

10,4

Болт крепления крышки подшипника коленчатого вала:

1-                    й              этап

2-                    й              этап

32,4

Довернуть на 60'

Болт крепления крышки подшипника шатуна:

1-                    й              этап

2-                    й              этап

3-                    й              этап

4-                    й              этап

27.5                Отвернуть 0

19.6

Довернуть на 60’

Болт крепления муфты системы изменения фаз газораспределения

78

Болт крепления звездочки выпускного распределительного вала

78

Гайка крепления натяжного ролика ремня привода вспомогательных агрегатов

35

Гайка крепления звездочки масляного насоса

25

Болт крепления масляного картера

25

Болт крепления крышки масляного картера

10

Болт крепления топливной рампы

25

Болт крепления хомута топливного бака

21-29

Болт крепления впускной трубы к головке блока цшмндров

19,6

Болт крепления дроссельного узла

10

Болт крепления маховика

107,8

Болт крепления водяного насоса

25

Болт крепления шкива водяного насоса

7

Болт крепления кожуха радиатора

4-4,5

Болт крепления вентилятора к кожуху

3-4

Болт крепления крышки термостата

16,7

Болт крепления корпуса водораспределителя

25

Гайка крепления выпускного коллектора

33,4

Гайка крепления приемной трубы к выпускному коллектору

49

Пробка маслосливного отверстия

29-39

Деталь Момент затяжки, Н-м

Двигатель 1,4 л (CR14 DE)

Болт крепления правой опоры подвески силового агрегата к кузову

60-70

Болт крепления кронштейна правой опоры подвески силового агрегата к двигателю

40-50

Болт крепления подушки правой опоры к кронштейну

90-100

Болт крепления кронштейна левой опоры подвески силового агрегата к коробке передач

60-70

Гайка крепления подушки левой опоры к кронштейну кузова

95-115

Гайка крепления левой опоры к кронштейну силового агрегата

60-70

Болт крепления кронштейна левой опоры подвески силового агрегата к кузову

43-54

Болт крепления задней опоры подвески силового агрегата

75-85

Болт крепления крышки головки блока цилиндров

10

Болт крепления головки блока цилиндров:

1-                    й                     этап

2-                    й                     этап

3-                    й                     этап

4-                    й                     этап

61,7-71,7 Отвернул» 0 22,5-32,5 Довернуть на 90'

Болт крепления шкива коленчатого вала

132-152

Болт крепления верхней крышки цепи привода ГРМ

6,9-9,5

Болт крепления крышки цепи привода ГРМ

6,3-8,3

Болт крепления направляющей цепи привода ГРМ

16,6-23,5

Болт крепления натяжителя цепи привода ГРМ

6,9-9,5

Болт крепления крышки подшипника распределительного вала:

1-                    й                     этап

2-                    й                     этап

3-                    й                     этап

2

5,9

9-11,8

Болт крепления крышки подшитика коленчатого вала:

2-                    й                     этап

3-                    й                     этап

24,5-30,3 Довернуть на 90'—100'

Гайка крепления крыижи подшипника шатуна:

1-                    й                     этап

2-                    й                     этап

13,7-15,7 Довернуть на 45*—50*

Болт крепления муфты системы изменения фаз газораспределения

78,4-88,2

Болт крепления звездочки выпускного распределительного вала

78,4-88,2

Гайка крепления натяжного ротка ремня привода вспомогательных агрегатов

24,5-31,4

Болт крепления кронштейна натяжного ролика ремня привода вспомогательных агрегатов

16,6-25,3

Болт крепления корпуса воздушного фильтра к крышке головки блока цилиндров

5,4-7,3

Болт крепления крышки корпуса воздушного фильтра:

1-                    й                     этап

2-                    й                     этап

1,9-2,2 3,8-4,4

Винты крепления крышки масляного насоса

6,3-8,3

Болт крепления масляного картера

6,9-9,5

Болт крепления крьаики масляного картера

6,9-9,5

Болт крепления топливной рампы:

27.5               й                     этап

27.6               й                     этап

11.8-                          13,8

20.8-                          28,2

Болт крепления хомута топливного бака

21-29

Болт и гайка крепления впускной трубы к головке блока цилиндров

6,9-9,4

Болт крепления дроссельного узла

7,2-9,6

Болт крепления маховика

83,4-93,2

Болт крепления водяного насоса

10,-13,7

Болт крепления шкива водяного насоса

6,9-9,5

Болт крепления кожуха радиатора

3,8-4,5

Болт крепления вентилятора к кожуху

3-4

Болт крепления крышки термостата

6,3-8,3

Гайка крепления выпускного коллектора к головке блока цилиндров

25,5-29,4

Деталь

Момент затяжки, Н-м

Болт крепления каталитического нейтрализатора к выпускному коллектору

29,4-34,3

Пробка маслосливного отверстия

29,4-39,2

Трансмиссия

Болт крепления нажимного диска сцепления (для двигателя CR14 DE):

1-                    й                     этап

2-                    й                     этап

(для двигателя HR16 DE):

1-                    й                     этап

2-                    й                     этап

9,9-19

22-29

19

22-29

Гайка крепления кронштейна педали сцепления

14,2

Болт крепления коробки передач к двигателю

25

Болт крепления рабочего цилютдра сцепления

21

Болт крепления кулисы рычага переключения передач (селектора выбора передач АКП)

14,7

Болт крепления кронштейна троса(ое) управления коробкой передач

35

Передняя подвеска

Болт крепления верхней опоры амортизаторной стойки к кузову

17,2

Болт заднего крепления поперечины передней подвески к кузову

117

Болт переднего крепления поперечины передней подвески к кузову

75,5

Болт крепления опорного кронштейна к кузову

65

Гайка штока амортизаторной стойки

67,5

Гайка крепления стойки стабилизатора поперечной устойчивости

44

Гайка болта крепления амортизаторной стойки к поворотному кулаку

116

Болт крепления скобы стабилизатора поперечной устойчивости

28

Гайка болта крепления заднего шарнира (сайлентблока) рычага подвески

137

Болт крепления переднего шарнира (сайлентблока) рычага подвески: автомобиль с МКП автомобиль с АКП

98.5

137.5

Гайка крепления ступицы переднего колеса

238-322

Болт крепления колеса

105

Задняя подвеска

Болт крепления кронштейна рычага задней подвески к кузову

50

Гайка болта (сайлентблока) рычага задней подвески

160

Гайка верхнего крепления амортизатора

20

Болт нижнего крепления амортизатора

90

Гайка подшипника ступицы заднего колеса

175

Болт крепления цапфы под шипника ступицы заднего колеса

64

Рулевое управление

Гайка крепления рулевого колеса

34,3

Гайка крепления рулевой колонки

16,7

Стяжной болт карданного шарнира рулевого вала

29,5

Гайка пальца шарового uiapHi^a наконечтиса рулевой тяти

34

Гайка крепления рулевого механизма

94

Контргайка наконечника рулевой тяги

41,7

Тормозная система

Болт крепления суппорта тормозного механизма переднего колеса

35

Болт крепления рабочего цилиндра тормозного механизма заднего колеса

9

Болт крепления направляющей колодок

105

Болт крепления тормозного диска тормозного механизма переднего колеса

13,9

Гайка крепления главного тормозного цилиндра

11,7-14,7

Гайка крепления вакуумного усилителя тормозов/педального узла

21

Гайка крепления кронштейна рычага стояночного тормоза

21,5

Болт-штуцер крепления наконечника тормозного шланга

18

Электрооборудование

Болт крепления генератора

33,3-46,1

Болт крепления стартера

33,7

Свеча зажигания: двигатель CR140E двигатель HR160E

19,6-29,4

19,6

Болт крепления катушки зажигания: двигатель CR14DE двигатель HR16DE

3,8-4,4 7

Гайка крепления аккумуляторной батареи

5

Датчик аварийного падения давления масла

19,6

Датчик концентрации кислорода: двигатель CR14DE двигатель HR16DE

40-60

50

Болт крепления датчика детонации: двигатель CR140E двигатель HR 160Е

15,7-20,6

22,5

Болт креплешя датчика положения коленчатого вала: двигатель CR14DE двигатель HR 160Е

7,1-10,8

7

Болт крепления датчика положения распределительного вала: двигатель CR14DE двигатель HR 160Е

7,1-10,8

7

Кузов

Болт крепления петли боковой двери

20,6

Болт крепления ограничителя открывания двери

12,5-16,9

Болт крепления салазок передних сидений

46,6

Болт крепления замка ремня безопасности

46,6

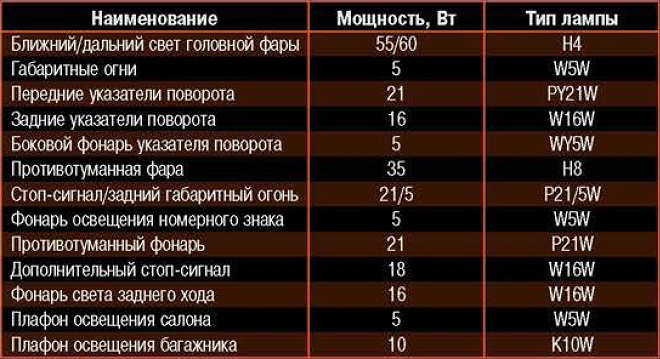

Наименование

Мощность, Вт

Тип лампы

Ближний/дальний свет головной фары

55/60

Н4

Габаритные огни

5

W5W

Передние указатели поворота

21

PY21W

Задние указатели поворота

16

W16W

Боковой фонарь указателя поворота

5

WY5W

Противотуманная фара

35

Н8

Стоп-сигнал/задний габаритный огонь

21/5

P21/5W

Фонарь освещения номерного знака

5

W5W

Противотуманный фонарь

21

P21W

Дополнительный стоп-сигнал

18

W16W

Фонарь света заднего хода

16

W16W

Плафон освещения салона

5

W5W

Плафон освещения багажника

10

K10W

Размер

шины

Нормальная нагрузка (два человека)

Максимальная нагрузка

передние

колеса

задние

колеса

передние

колеса

задние

колеса

175/65R15 185/65R15 185/55R16

2,5

2,2

2,5

2,2

T125/70D14

T125/70D15

4,2

4,2

4,2

4,2

Параметры

Модель двигателя

Зазор между электродами, мм

CR14DE

HR16DE

Стандартная свеча

LFR5AP-11

PLZKAR6A-11

1,1

Холодная свеча

LFR6AP-11

PLZKAR7A-11

1,1

Горячая свеча

LFR4AP-11

PLZKAR5A-11

1,1
