Ниссан Жук. МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
Н-м
Деталь |
Автомобиль с двигателем |
|
HR16DE |
MR16DDT |
|
Двигатель |
||
Болт крепления правой опоры подеески силового агрегата к кузову |
65 |
- |
Болт крепления правой опоры подвески силового агрегата к подушке |
- |
120 |
Болт крепления подушки правой опоры к кузову |
- |
65 |
Болт крепления подушки правой опоры к двигателю |
45 |
45 |
Гайка крепления направляющей кронштейна левой опоры силового агрегата |
60 |
60 |
Гайки болтов крепления левой опоры к ее кронштейну |
105 |
105 |
Болт крепления задней опоры к кронштейну коробки передач |
80 |
10 |
Болт крепления задней опоры к поперечине передней подвески |
80 |
155 |
Болт крепления крышки головки блока цилиндров: |
|
|
1 -й этап |
10 |
2 |
2-й этап |
- |
9 |
Болт крепления головки блока цилиндров: |
|
|
1 -й этап |
40 |
40 |
2-й этап |
Довернуть на 75е |
Довернуть на 100е |
3-й этап |
Ослабить 40 |
Ослабить 40 |
4-й этап |
Довернуть на 75’ |
Довернуть на 95* |
5-й этап |
Довернуть на 75е |
Довернуть на 95' |
Болт крепления шкива коленчатого вала: |
|
|
1-й этап |
35 |
30 |
2-й этап |
Довернуть на 60е |
Довернуть на 60° |
Болт крепления крышки цепи привода ГРМ |
55 |
55 |
Болт крепления направляющей цепи привода ГРМ |
25 |
25 |
Бол крепления верхней крышки цепи привода ГРМ к блоку цилиндров |
- |
55 |
Болт крепления верхней крышки цепи привода ГРМ к крышке головки блока цилиндров |
- |
10 |
Болт крепления крышки подшипников распределительного вала: |
|
|
1-й этап |
2 |
2 |
2-й этап |
5,9 |
6 |
3-й этап |
10,4 |
10 |
Болт крепления механизма и звездочки цепи привода газораспределительного механизма: |
|
|
1 -й этап |
78 |
35 |
2-й этап |
- |
Довернуть на 67* |
Болт крепления натяжителя цепи привода ГРМ |
10 |
10 |
Гайка/болт крепления натяжного ролика ремня привода вспомогательных агрегатов |
35 |
40 |
Гайка крепления звездочки масляного насоса |
25 |
25 |
Болт крепления крышки масляного картера |
10 |
10 |
Пробка сливного отверстия масляного картера |
35 |
35 |
Болт крепления дроссельного узла к впускной трубе |
10 |
10 |
Гайка крепления топливной рампы: |
|
|
1 -й этап |
25 |
10 |
2-й этап |
— |
21 |
Винт крепления топливного насоса высокого давления |
- |
10 |
Болт крепления впускной трубы к головке блока цилиндров |
25 |
27 |
Болт крепления хомута топливного бака |
25 |
25 |
Болт крепления водяного насоса |
25 |
25 |
Болт крепления кожуха вентилятора |
5,5 |
5,5 |
Болт крепления вентилятора к кожуху |
4,4 |
4,4 |
Болт крепления корпуса термостата |
17 |
17 |
Гайка крепления выпускного коллектора |
35 |
34 |
Гайки крепления турбокомпрессора к выпускному коллектору |
- |
49 |
Гайка и болты крепления приемной трубы к турбокомпрессору |
- |
63 |
Гайка болтов крепления приемной трубы к выпускному коллектору |
49 |
- |
Трансмиссия |
||
Болт крепления кожуха сцепления*: |
|
|
1 -й этап |
15 |
|
2-й этап |
25 |
|
Болт крепления кронштейна педали сцепления* |
14 |
|
Болт крепления коробки передач к двигателю |
62 |
|
Болт крепления рабочего цилиндра сцепления* |
21 |
|
Болт крепления фланца шарнира карданного вала** |
- |
50 |
Болт крепления кронштейна редуктора заднего моста** |
- |
63 |
Гайка крепления промежуточной опоры карданного вала** |
- |
45 |

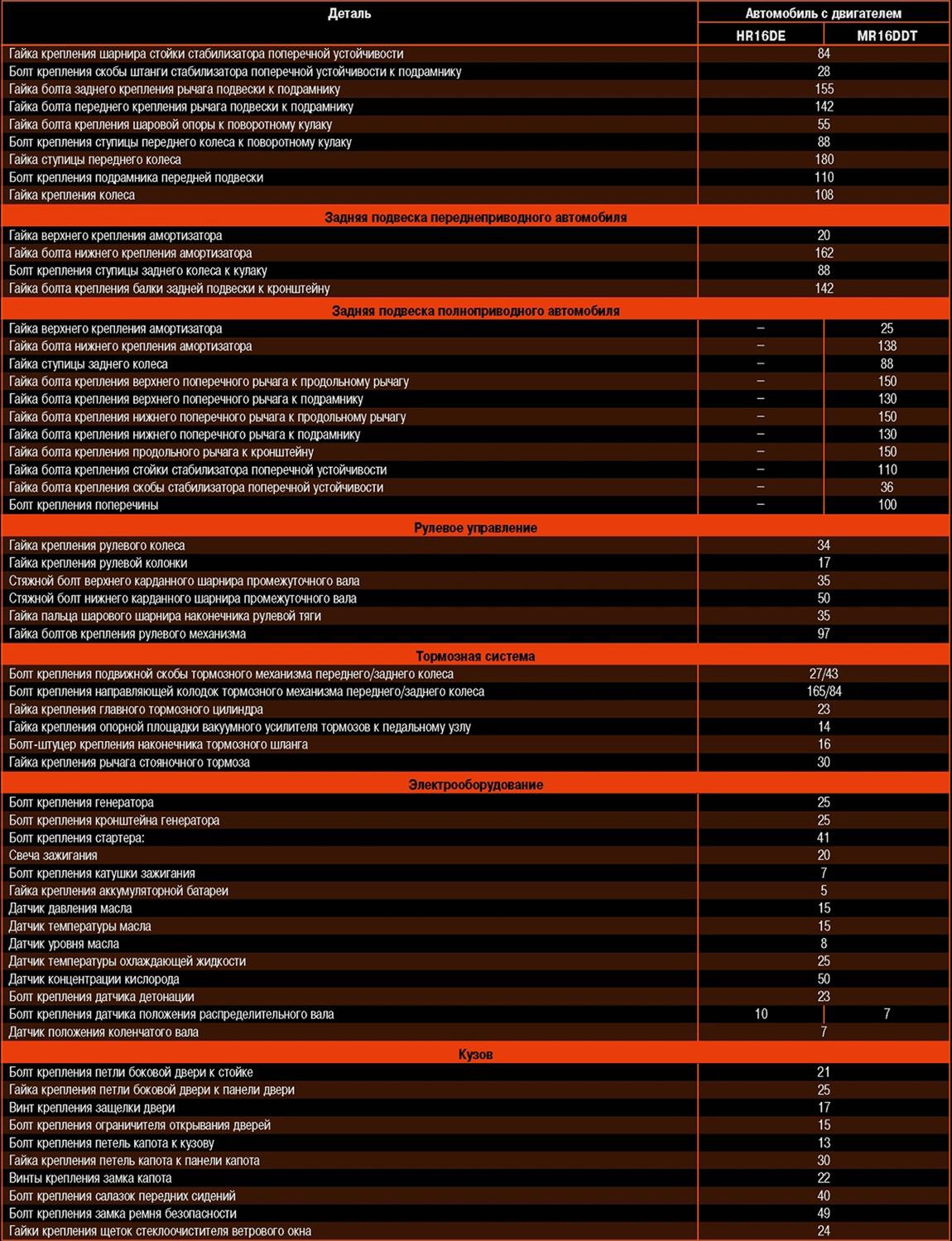

Передняя подвеска |
||
Гайка крепления верхней опоры амортизаторной стойки к кузову |
17 |
|
Гайка штока амортизаторной стойки |
68 |
|
Болт крепления амортизаторной стойки к поворотному кулаку |
165 |
Деталь |
Автомобиль с двигателем |
|
HR16DE |
MR16DDT |
|
Гайка крепления шарнира стойки стабилизатора поперечной устойчивости |
84 |
|
Болт крепления скобы штанги стабилизатора поперечной устойчивости к подрамнику |
28 |
|
Гайка болта заднего крепления рычага подвески к подрамнику |
155 |
|
Гайка болта переднего крепления рычага подеески к подрамнику |
142 |
|
Гайка болта крепления шаровой опоры к поворотному кулаку |
55 |
|
Болт крепления ступицы переднего колеса к поворотному кулаку |
88 |
|
Гайка ступицы переднего колеса |
180 |
|
Болт крепления подрамника передней подвески |
110 |
|
Гайка крепления колеса |
108 |
|
Задняя подвеска переднеприводного автомобиля |
||
Гайка верхнего крепления амортизатора |
20 |
|
Гайка болта нижнего крепления амортизатора |
162 |
|
Болт крепления ступицы заднего колеса к кулаку |
88 |
|
Гайка болта крепления балки задней подвески к кронштейну |
142 |
|
Задняя подвеска полноприводного автомобиля |
||
Гайка верхнего крепления амортизатора |
- |
25 |
Гайка болта нижнего крепления амортизатора |
- |
138 |
Гайка ступицы заднего колеса |
- |
88 |
Гайка болта крепления верхнего поперечного рычага к продольному рычагу |
— |
150 |
Гайка болта крепления верхнего поперечного рычага к подрамнику |
- |
130 |
Гайка болта крепления нижнего поперечного рычага к продольному рычагу |
— |
150 |
Гайка болта крепления нижнего поперечного рычага к подрамнику |
- |
130 |
Гайка болта крепления продольного рычага к кронштейну |
- |
150 |
Гайка болта крепления стойки стабилизатора поперечной устойчивости |
- |
110 |
Гайка болта крепления скобы стабилизатора поперечной устойчивости |
- |
36 |
Болт крепления поперечины |
- |
100 |
Рулевое управление |
||
Гайка крепления рулевого колеса |
34 |
|
Гайка крепления рулевой колонки |
17 |
|
Стяжной болт верхнего карданного шарнира промежуточного вала |
35 |
|
Стяжной болт нижнего карданного шарнира промежуточного вала |
50 |
|
Гайка пальца шарового шарнира наконечника рулевой тяги |
35 |
|
Гайка болтов крепления рулевого механизма |
97 |
|
Тормозная система |
||
Болт крепления подвижной скобы тормозного механизма переднего/заднего колеса |
27/43 |
|
Болт крепления направляющей колодок тормозного механизма переднего/заднего колеса |
165/84 |
|
Гайка крепления главного тормозного цилиндра |
23 |
|
Гайка крепления опорной площадки вакуумного усилителя тормозов к педальному узлу |
14 |
|
Болт-штуцер крепления наконечника тормозного шланга |
16 |
|
Гайка крепления рычага стояночного тормоза |
30 |
|
Электрооборудование |
||
Болт крепления генератора |
25 |
|
Болт крепления кронштейна генератора |
25 |
|
Болт крепления стартера: |
41 |
|
Свеча зажигания |
20 |
|
Болт крепления катушки зажигания |
7 |
|
Гайка крепления аккумуляторной батареи |
5 |
|
Датчик давления масла |
15 |
|
Датчик температуры масла |
15 |
|
Датчик уровня масла |
8 |
|
Датчик температуры охлаждающей жидкости |
25 |
|
Датчик концентрации кислорода |
50 |
|
Болт крепления датчика детонации |
23 |
|
Болт крепления датчика положения распределительного вала |
10 |
7 |
Датчик положения коленчатого вала |
7 |
|
Кузов |
||
Болт крепления петли боковой двери к стойке |
21 |
|
Гайка крепления петли боковой ддери к панели двери |
25 |
|
Винт крепления защелки двери |
17 |
|
Болт крепления ограничителя открывания дверей |
15 |
|
Болт крепления петель капота к кузову |
13 |
|
Гайка крепления петель капота к панели капота |
30 |
|
Винты крепления замка капота |
22 |
|
Болт крепления салазок передних сидений |
40 |
|
Болт крепления замка ремня безопасности |
49 |
|
Гайки крепления щеток стеклоочистителя ветрового окна |
24 |
Ниссан Жук. ЛАМПЫ, ПРИМЕНЯЕМЫЕ НА АВТОМОБИЛЕ
Место установки |
Мощность, Вт |
Тип лампы |
Дальний/ближний свет головной фары |
60/55 |
Н4 |
Передние габаритные огни, плафон освещения салона, фонари освещения номерного знака |
5 |
W5W |
Плафон освещения багажного отделения |
5 |
C5W |
Передние указатели поворота |
21 |
PY21W |
Противотуманная фара |
35 |
Н8 |
Боковой указатель поворота |
5 |
WY5W |
Задние указатели поворота, задний противотуманный фонарь |
21 |
W21W |
Стоп-сигнал/задний габаритный огонь |
21/5 |
W21/5W |
Свет заднего хода |
16 |
W16W |
Дополнительный стоп-сигнал |
Светодиодный источник света |
|
Ниссан Жук. ГОРЮЧЕ-СМАЗОЧНЫЕ МАТЕРИАЛЫ, СПЕЦИАЛЬНЫЕ ЖИДКОСТИ И ЗАПРАВОЧНЫЕ ОБЪЕМЫ
Место заправки/смазки |
Объем |
Наименование материала/жидкости |
Топливный бак: деигательЬШ160Е двигатель MR16DDT |
46 50 |
Неэтилированный бензин с октановым числом не ниже 95 |
Система смазки двигателя (включая масляный фильтр): двигатель HR16DE двигатель MR16DDT |
4,3 4,8 |
Моторное масло Nissan или моторные масла уровня качества API SL или SM; ILSAC GF-3 или GF-4 либо ACEA А1/В1, АЗ/ВЗ, АЗ/В4, А5/В5, С2 или СЗ класса вязкости SAE 5W-30 |
Система охлаждения: двигатель HR16DE двигатель MR16DDT |
6,3 8,1 |
Охлаждающая жидкость NISSAN на основе этиленгликоля с температурой замерзания не выше -40 *С |
Механическая коробка передач: 5- ступенчатая 6- ступенчатая |
2,3 2,0 |
Трансмиссионное масло Nissan или масло уровня качества по API GL-4; всесезонное SAE 75W-85 |
Вариатор CVT |
7,1 |
Жидкость Genuine NISSAN CVT Fluid NS-2 |
Вариатор CVT-M6 |
8,5 |
Жидкость Genuine NISSAN CVT Fluid NS-2 |
Раздаточная коробка |
0,37 |
NISSAN Differential Oil Hypoid Super GL-5 80W-90 либо API GL-5, класса вязкости SAE 80W-90 |
Редуктор заднего моста |
0,40 |
Тоже |
Гидропривод тормозной системы |
- |
Тормозная жидкость NISSAN или тормозная жидкость DOT-3 либо DOT-4 |
Ниссан Жук. РЕКОМЕНДУЕМОЕ ДАВЛЕНИЕ ВОЗДУХА В ХОЛОДНЫХ ШИНАХ
кгс/см2
Размер шины |
Передние колеса |
Задние колеса |
205/60 R16 92Н |
2,3 |
2,1 |
215/55 R17 94V |
2,5 |
2,2 |
215/55 R17 94V на полноприводных автомобилях |
2,5 |
2,3 |
Т135/90 R16 102М |
4,2 |
Ниссан Жук. СВЕЧИ ЗАЖИГАНИЯ, ПРИМЕНЯЕМЫЕ НА АВТОМОБИЛЕ
Двигатель |
Свеча зажигания |
Зазор между электродами, мм |
HR16DE |
NGK DILZKAR6A11 |
1,1 |
MR16DDT |
DENSO FXE20HR11 |
1,1-1,4 |
////////////////////////////
