Nissan Qashqai, Qashqai+2. МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ










Деталь

Момент затяжки, Нм

Двигатель 1,6 л

Болт крепления правой опоры подвески силового агрегата к кузову

55

Гайка крепления кронштейна правой опоры подвески силового агрегата к двигателю

55

Болт крепления подушки правой опоры к кронштейну

125

Болт крепления кронштейна левой опоры подеески силового агрегата к двигателю

45

Болт крепления подушки левой опоры подвески силового агрегата

65

Болт крепления задней опоры подвески силового агрегата

110

Болт крепления крышки головки блока цилиндров

10

Болт крепления головки блока цилиндров:



1-й этап

66

2-й этап

Ослабить

3-й этап

40

4-й этап

Довернуть на 75*

Болт крепления шкива коленчатого вала:



1-й этап

35

2-й этап

Довернуть на 60й

Болт крепления крышки цепи привода ГРМ

55

Болт крепления направляющей цепи привода ГРМ

25

Болт крепления крышки подшипников распределительного вала:



1-й этап

2

2-й этап

6

3-й этап

10,5

Болт крепления муфты системы изменения фаз газораспределения

78

Болт крепления натяжителя цепи привода ГРМ

10

Болт крепления натяжного ролика ремня привода вспомогательных агрегатов

35

Гайка крепления звездочки масляного насоса

25

Болт крепления масляного картера

10

Болт крепления топливной рампы

25

Болт крепления хомута топливного бака

43

Болт крепления впускного коллектора к головке блока цилиндров

27

Болт крепления водяного насоса

25

Болт крепления кожуха радиатора

3

Болт крепления вентилятора к кожуху

3,5

Болт крепления крышки термостата

17

Гайка крепления выпускного коллектора

34

Гайка крепления приемной трубы к выпускному коллектору

49

Пробка маслосливного отверстия

34

Двигатель 2,0 л

Болт крепления правой опоры подвески силового агрегата к кузову

55

Гайка крепления кронштейна правой опоры подвески силового агрегата к двигателю

55

Болт крепления подушки правой опоры к кронштейну

125

Болт крепления кронштейна левой опоры подвески силового агрегата к двигателю

45

Болт крепления подушки левой опоры

65

Болт крепления задней опоры подвески силового агрегата

110

Болт крепления крышки головки блока цилиндров

10

Болт крепления головки блока цилиндров:



1 -й этап

40

2-й этап

Ослабить

3-й этап

40

4-й этап

Довернуть на 100'

5-й этап

Довернуть на 100'

Болт крепления шкива коленчатого вала:



1-й этап

69

2-й этап

Ослабить

3-й этап

29

4-й этап

Довернуть на 60*

Болт крепления крышки цепи привода ГРМ

55

Болт крепления направляющей цепи привода ГРМ

25

Болт крепления крышки подшипников распределительных валов:



1-й этап

2

2-й этап

6

3-й этап

9

Болт крепления звездочки распределительного вала выпускных клапанов

88

Болт крепления звездочки распределительного вала впускных клапанов:



1-й этап

36

2-й этап

Довернуть на 67*

Болт крепления натяжителя цепи привода ГРМ

10

Болт крепления натяжителя ремня привода вспомогательных агрегатов

40

Гайка крепления звездочки масляного насоса

25

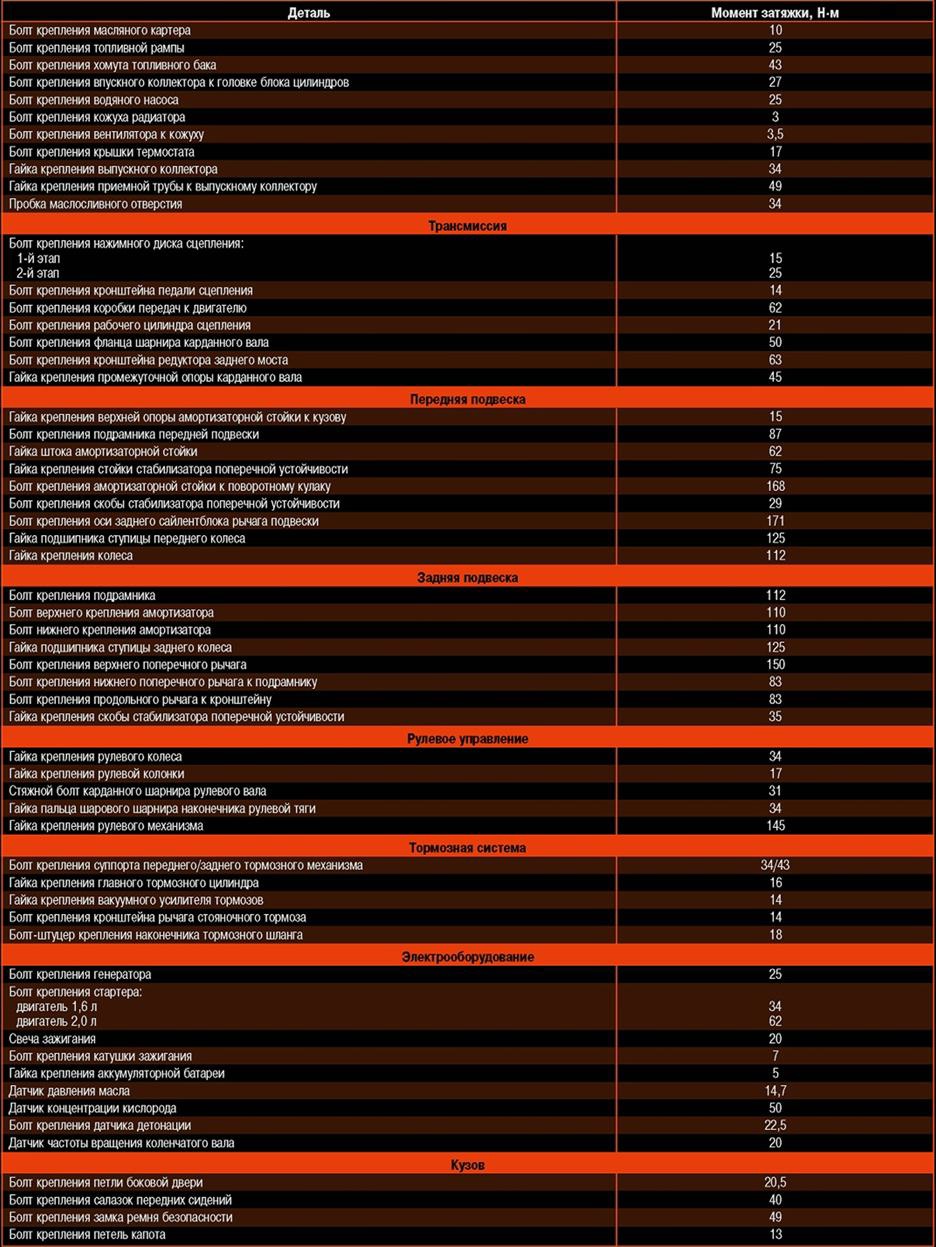

Деталь

Момент затяжки, Н-м

Болт крепления масляного картера

10

Болт крепления топливной рампы

25

Болт крепления хомута топливного бака

43

Болт крепления впускного коллектора к головке блока цилиндров

27

Болт крепления водяного насоса

25

Болт крепления кожуха радиатора

3

Болт крепления вентилятора к кожуху

3,5

Болт крепления крышки термостата

17

Гайка крепления выпускного коллектора

34

Гайка крепления приемной трубы к выпускному коллектору

49

Пробка маслосливного отверстия

34

Трансмиссия

Болт крепления нажимного диска сцепления:



1-й этап

15

2-й этап

25

Болт крепления кронштейна педали сцепления

14

Болт крепления коробки передач к деигателю

62

Болт крепления рабочего цилиндра сцепления

21

Болт крепления фланца шарнира карданного вала

50

Болт крепления кронштейна редуктора заднего моста

63

Гайка крепления промежуточной опоры карданного вала

45

Передняя подвеска

Гайка крепления верхней опоры амортизаторной стойки к кузову

15

Болт крепления подрамника передней подвески

87

Гайка штока амортизаторной стойки

62

Гайка крепления стойки стабилизатора поперечной устойчивости

75

Болт крепления амортизаторной стойки к поворотному кулаку

168

Болт крепления скобы стабилизатора поперечной устойчивости

29

Болт крепления оси заднего сайлентблока рычага подвески

171

Гайка подшипника ступицы переднего колеса

125

Гайка крепления колеса

112

Задняя подвеска

Болт крепления подрамника

112

Болт верхнего крепления амортизатора

110

Болт нижнего крепления амортизатора

110

Гайка подшипника ступицы заднего колеса

125

Болт крепления верхнего поперечного рычага

150

Болт крепления нижнего поперечного рычага к подрамнику

83

Болт крепления продольного рычага к кронштейну

83

Гайка крепления скобы стабилизатора поперечной устойчивости

35

Рулевое управление

Гайка крепления рулевого колеса

34

Гайка крепления рулевой колонки

17

Стяжной болт карданного шарнира рулевого вала

31

Гайка пальца шарового шарнира наконечника рулевой тяги

34

Гайка крепления рулевого механизма

145

Тормозная система

Болт крепления суппорта переднего/заднего тормозного механизма

34/43

Гайка крепления главного тормозного цилиндра

16

Гайка крепления вакуумного усилителя тормозов

14

Болт крепления кронштейна рычага стояночного тормоза

14

Болт-штуцер крепления наконечника тормозного шланга

18

Электрооборудование

Болт крепления генератора

25

Болт крепления стартера:



деигатель 1,6 л

34

деигатель 2,0 л

62

Свеча зажигания

20

Болт крепления катушки зажигания

7

Гайка крепления аккумуляторной батареи

5

Датчик давления масла

14,7

Датчик концентрации кислорода

50

Болт крепления датчика детонации

22,5

Датчик частоты вращения коленчатого вала

20

Кузов

Болт крепления петли боковой двери

20,5

Болт крепления салазок передних сидений

40

Болт крепления замка ремня безопасности

49

Болт крепления петель капота

13











 Nissan Qashqai, Qashqai+2. ГОРЮЧЕ-СМАЗОЧНЫЕ МАТЕРИАЛЫ, СПЕЦИАЛЬНЫЕ ЖИДКОСТИ И ЗАПРАВОЧНЫЕ ОБЪЕМЫ







                                                                   Приложение  3

Место заправки/смазки

Объем, л

Наименование материала/жидкости

Топливный бак

65

Неэтилированный бензин с октановым числом не ниже 95

Система смазки двигателя (включая масляный фильтр): двигатель 1,6 л двигатель 2,0 л

4.3

4.4

Моторное масло Nissan или моторные масла уровня качества API SL или SM; ILSAC GF-3 или GF-4 либо ACEA А1/В1, АЗ/ВЗ, АЗ/В4, С2 или СЗ класса вязкости SAE 5W-30

Система охлаждения: двигатель 1,6 л

двигатель 2,0 л с вариатором CVT

6,2

8,2

Охлаждающая жидкость на основе этиленгликоля с температурой замерзания не выше -40 аС

Механическая коробка передач:

5-            ступенчатая

6-            ступенчатая

2,3

2,0

Трансмиссионное масло Nissan или масло уровня качества по API GL-4; всесезонное SAE 75W-85

Бесступенчатая коробка передач CVT: 2WD 4WD

8.5

9.5

Жидкость Nissan CVT Fluid NS-2

Раздаточная коробка

0,38

Масло для гипоидных передач Nissan Hipoid Super GL-5 80W-90 или трансмиссионное масло уровня качества по API GL-5, класса вязкости SAE 80W-90

Задний мост

0,55

То же

Гидропривод тормозной системы

-

Тормозная жидкость DOT-4







 Nissan Qashqai, Qashqai+2. РЕКОМЕНДУЕМОЕ ДАВЛЕНИЕ ВОЗДУХА В ХОЛОДНЫХ ШИНАХ, кПа

Размер шины

При нагрузке 3 человека в салоне

При полной нагрузке

передние колеса

задние колеса

передние колеса

задние колеса

215/65 R16 98H,









215/60 R17 96Н,

230

210

230

260

215/55 R18 99V

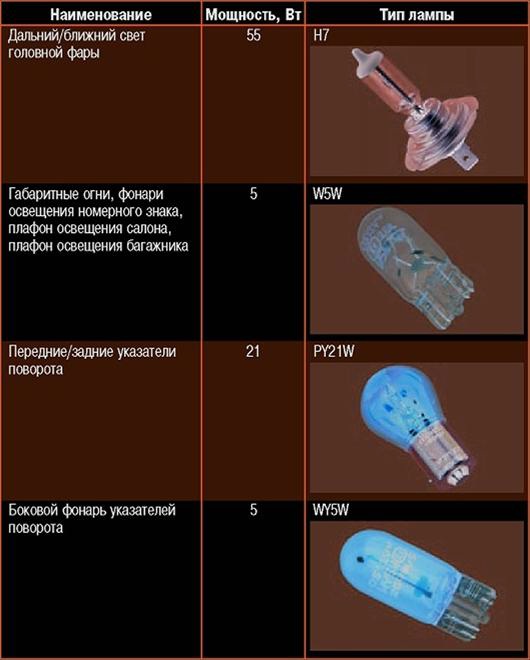

 Nissan Qashqai, Qashqai+2. ЛАМПЫ, ПРИМЕНЯЕМЫЕ НА АВТОМОБИЛЕ













Наименование

Мощность, Вт

Тип лампы

Дальний/ближний свет

55

Н7

головной фары





Габаритные огни, фонари освещения номерного знака, плафон освещения салона, плафон освещения багажника

5

W5W



Передние/задние указатели

21

PY21W

поворота





Боковой фонарь указателей поворота

5

WY5W

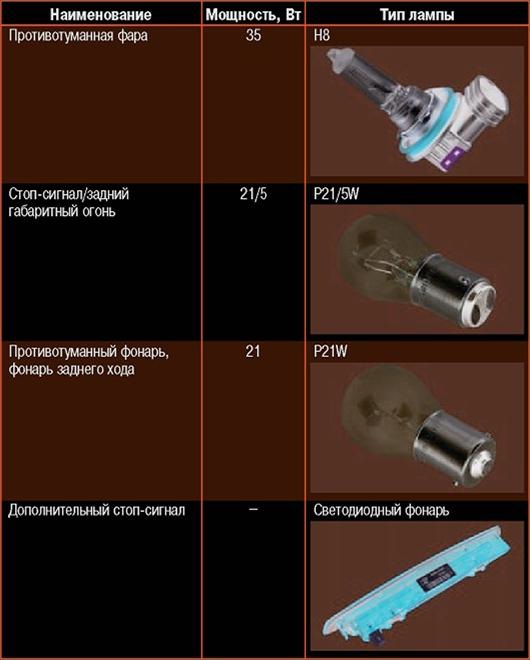

Наименование

Мощность, Вт

Тип лампы

Противотуманная фара

35

Н8







Стоп-сигнал/задний габаритный огонь

21/5

P21/5W



Противотуманный фонарь,

21

P21W

фонарь заднего хода



в

Дополнительный стоп-сигнал



Светодиодный фонарь















////////////////////////////
