Опель Астра Эйч. Моменты затяжки резьбовых соединений
, Н-м
’Моменты затяжки одинаковы для всех двигателей.
Для остальных резьбовых соединений моменты затяжки следующие:
Мб......................6-8 Н-м (0,6-0,8 кгс-м);
М8......................14-18 Н-м (1,4-1,8 кгс-м);
М10 .....................28-36 Н-м (2,8-3,6 кгс-м);
М12 .....................50-62 Н-м (5,0-6,2 кгс-м).

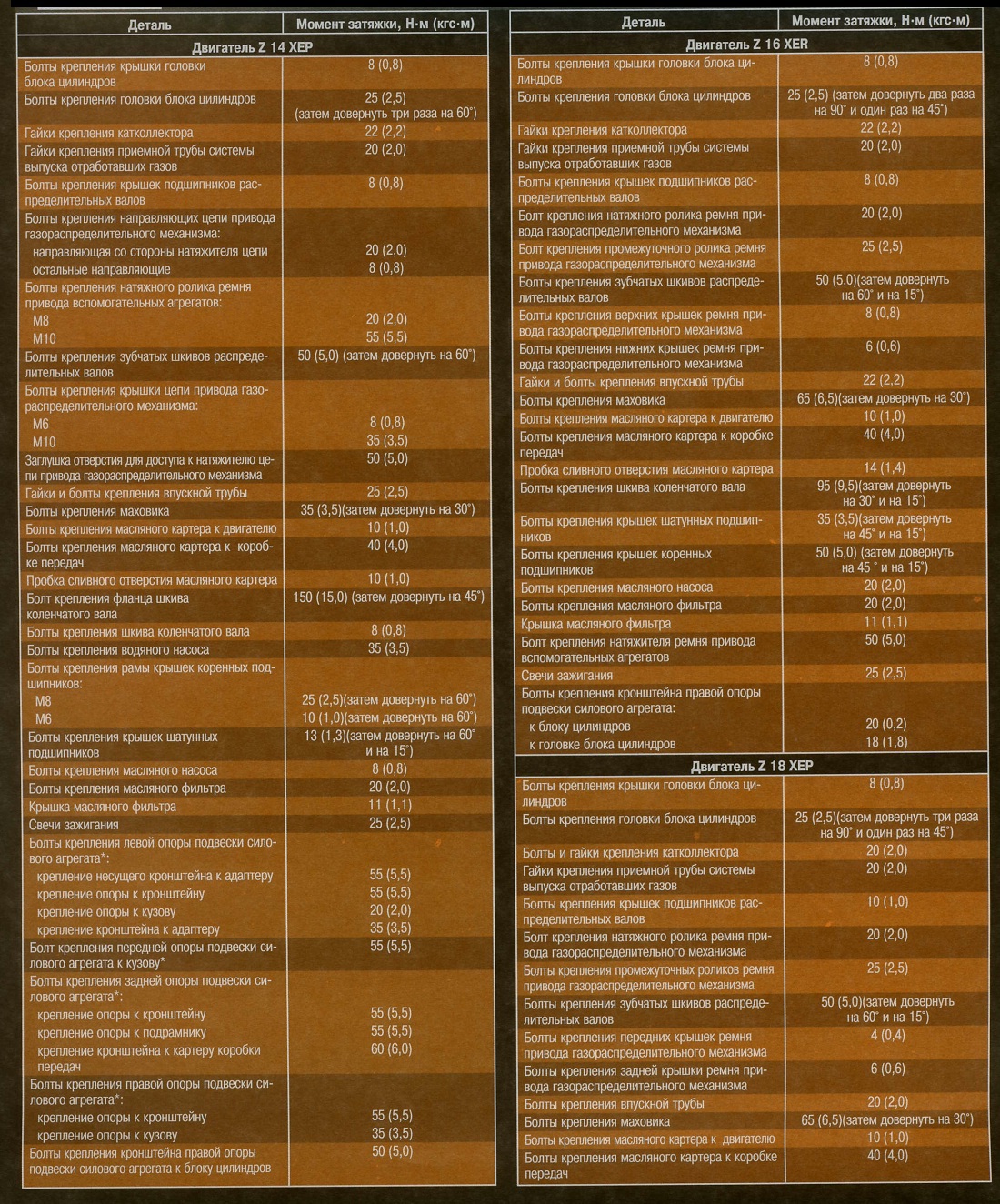

Двигатель Z 14 ХЕР
Болты крепления крышки головки блока цилиндров |
8 (0,8) |
Болты крепления головки блока цилиндров |
25 (2,5) (затем довернуть три раза на 60”) |
Гайки крепления катколлектора |
22 (2,2) |
Гайки крепления приемной трубы системы выпуска отработавших газов |
20 (2,0) |
Болты крепления крышек подшипников рас |
8 (0,8) |
пределительных валов |
|
Болты крепления направляющих цепи привода газораспределительного механизма: |
|
направляющая со стороны натяжителя цепи |
20 (2,0) |
остальные направляющие |
8 (0,8) |
Болты крепления натяжного ролика ремня привода вспомогательных агрегатов: М8 |
20 (2,0) |
М10 |
55 (5,5) |
Болты крепления зубчатых шкивов распреде |
50 (5,0) (затем довернуть на 60") |
лительных валов |
|
Болты крепления крышки цепи привода газораспределительного механизма: Мб |
8 (0,8) |
М10 |
35 (3,5) |
Заглушка отверстия для доступа к натяжителю цепи привода газораспределительного механизма |
50 (5,0) |
Гайки и болты крепления впускной трубы |
25 (2,5) |
Болты крепления маховика |
35 (3,5)(затем довернуть на 30") |
Болты крепления масляного картера к двигателю |
10(1,0) |
Болты крепления масляного картера к короб |
40 (4,0) |
ке передач |
|
Пробка сливного отверстия масляного картера |
10(1,0) |
Болт крепления фланца шкива |
150 (15,0) (затем довернуть на 45’) |
коленчатого вала |
|
Болты крепления шкива коленчатого вала |
8 (0,8) |
Болты крепления водяного насоса |
35 (3,5) |
Болты крепления рамы крышек коренных под |
|
шипников: |
|
М8 |
25 (2,5)(затем довернуть на 60") |
Мб |
10 (1,0)(затем довернуть на 60") |
Болты крепления крышек шатунных подшипников |
13 (1,3)(затем довернуть на 60' и на 15‘) |
Болты крепления масляного насоса |
8 (0,8) |
Болты крепления масляного фильтра |
20 (2,0) |
Крышка масляного фильтра |
11 (1,1) |
Свечи зажигания |
25 (2,5) |
Болты крепления левой опоры подвески сило |
|
вого агрегата*: |
|
крепление несущего кронштейна к адаптеру |
55 (5,5) |
крепление опоры к кронштейну |
55 (5,5) |
крепление опоры к кузову |
20 (2,0) |
крепление кронштейна к адаптеру |
35 (3,5) |
Болт крепления передней опоры подвески силового агрегата к кузову* |
55 (5,5) |
Болты крепления задней опоры подвески силового агрегата*: |
|
крепление опоры к кронштейну |
55 (5,5) |
крепление опоры к подрамнику крепление кронштейна к картеру коробки |
55 (5,5) 60 (6,0) |
передач |
|
Болты крепления правой опоры подвески силового агрегата*: |
|
крепление опоры к кронштейну |
55 (5,5) |
крепление опоры к кузову |
35 (3,5) |
Болты крепления кронштейна правой опоры подвески силового агрегата к блоку цилиндров |
50 (5,0) |
Двигатель Z 16 XER
Болты крепления крышки головки блока цилиндров |
8 (0,8) |
Болты крепления головки блока цилиндров |
25 (2,5) (затем довернуть два раза на 90" и один раз на 45") |
Гайки крепления катколлектора |
22 (2,2) |
Гайки крепления приемной трубы системы выпуска отработавших газов |
20 (2,0) |
Болты крепления крышек подшипников распределительных валов |
8 (0,8) |
Болт крепления натяжного ролика ремня привода газораспределительного механизма |
20 (2,0) |
Болт крепления промежуточного ролика ремня привода газораспределительного механизма |
25 (2,5) |
Болты крепления зубчатых шкивов распределительных валов |
50 (5,0)(затем довернуть на 60‘ и на 15") |
Болты крепления верхних крышек ремня привода газораспределительного механизма |
8 (0,8) |
Болты крепления нижних крышек ремня привода газораспределительного механизма |
6 (0,6) |
Гайки и болты крепления впускной трубы Болты крепления маховика |
22 (2,2) 65 (6,5)(затем довернуть на 30') |
Болты крепления масляного картера к двигателю |
10(1,0) |
Болты крепления масляного картера к коробке передач |
40 (4,0) |
Пробка сливного отверстия масляного картера |
14(1,4) |
Болты крепления шкива коленчатого вала |
95 (9,5)(затем довернуть на 30" и на 15") |
Болты крепления крышек шатунных подшипников |
35 (3,5)(затем довернуть на 45' и на 15") |
Болты крепления крышек коренных подшипников |
50 (5,0) (затем довернуть на 45" и на 15”) |
Болты крепления масляного насоса |
20 (2,0) |
Болты крепления масляного фильтра |
20 (2,0) |
Крышка масляного фильтра |
11(1,1) |
Болт крепления натяжителя ремня привода вспомогательных агрегатов |
50 (5,0) |
Свечи зажигания |
25 (2,5) |
Болты крепления кронштейна правой опоры подвески силового агрегата: к блоку цилиндров к головке блока цилиндров |
20 (0,2) 18(1,8) |
Двигатель Z 18 ХЕР |
|
Болты крепления крышки головки блока цилиндров |
8 (0,8) |
Болты крепления головки блока цилиндров |
25 (2,5)(затем довернуть три раза на 90" и один раз на 45") |
Болты и гайки крепления катколлектора |
20 (2,0) |
Гайки крепления приемной трубы системы выпуска отработавших газов |
20 (2,0) |
Болты крепления крышек подшипников распределительных валов |
10(1,0) |
Болт крепления натяжного ролика ремня привода газораспределительного механизма |
20 (2,0) |
Болты крепления промежуточных роликов ремня привода газораспределительного механизма |
25 (2,5) |
Болты крепления зубчатых шкивов распределительных валов |
50 (5,0)(затем довернуть на 60' и на 15') |
Болты крепления передних крышек ремня привода газораспределительного механизма |
4 (0,4) |
Болты крепления задней крышки ремня привода газораспределительного механизма |
6 (0,6) |
Болты крепления впускной трубы |
20 (2,0) |
Болты крепления маховика |
65 (6,5)(затем довернуть на 30') |
Болты крепления масляного картера к двигателю |
10(1,0) |
Болты крепления масляного картера к коробке передач |
40 (4,0) |
Деталь |
Момент затяжки, Н-м (кгс-м) |
Пробка сливного отверстия масляного картера |
14(1,4) |
Болты крепления шкива коленчатого вала |
95 (9,5)(затем довернуть на 45' и на 15”) |
Болты крепления крышек шатунных подшипников |
35 (3,5)(затем довернуть на 45” и на 15”) |
Болты крепления крышек коренных подшипников |
50 (5,0)(затем довернуть на 45' и на 15”) |
Болты крепления масляного насоса |
10(1,0) |
Болты крепления маслоприемника |
8 (0,8) |
Масляный фильтр |
15(1,5) |
Болт крепления натяжителя ремня привода вспомогательных агрегатов |
35 (3,5) |
Свечи зажигания |
25 (2,5) |
Болты крепления кронштейна правой опоры подвески силового агрегата к блоку цилиндров |
65 (6,5) (затем довернуть на 45” и на 15') |
Двигатели Z 20 LER и Z 20 LEH |
|
Болты крепления крышки головки блока цилиндров |
8 (0,8) |
Болты крепления головки блока цилиндров |
25 (2,5)(затем довернуть три раза на 90' и один раз на 15") |
Гайки крепления катколлектора |
20 (2,0) |
Гайки крепления приемной трубы системы выпуска отработавших газов |
20 (2,0) |
Болты крепления крышек подшипников распределительных валов |
8 (0,8) |
Болты крепления натяжного ролика ремня привода газораспределительного механизма |
20 (2,0) |
Болты крепления промежуточных роликов ремня привода газораспределительного механизма |
25 (2,5) |
Болты крепления зубчатых шкивов распределительных валов |
50 (5,0)(затем довернуть на 60° и на 15”) |
Болты крепления крышек ремня привода газораспределительного механизма |
6 (0,6) |
Болты крепления впускной трубы |
10(1,0) |
Болты крепления маховика |
65 (6,5)(затем довернуть на 30" и на 15") |
Болты крепления масляного картера к двигателю |
20 (2,0) |
Болты крепления масляного картера к коробке передач |
40 (4,0) |
Болты крепления поддона масляного картера |
8 (0,8) (затем довернуть на 30") |
Пробка сливного отверстия масляного картера |
10(1,0) |
Болты крепления шкива коленчатого вала |
20 (2,0) |
Болт крепления зубчатого шкива коленчатого вала |
130 (13,0)(затем довернуть на 45°±5”) |
Болты крепления масляного насоса |
8 (0,8) |
Болты крепления маслоприемника: к масляному насосу к блоку балансировочных валов |
8 (0,8) 10(1,0) |
Корпус маслоохладителя |
35 (3,5) |
Масляный фильтр |
15(1,5) |
Болт крепления натяжителя ремня привода вспомогательных агрегатов |
25 (2,5) |
Свечи зажигания |
25 (2,5) |
Болты крепления кронштейна правой опоры подвески силового агрегата к блоку цилиндров |
50 (5,0) |
Система охлаждения |
|
Болты крепления корпуса термостата: двигатели Z 14 ХЕР, Z 16XER двигатель Z 18XER двигатели Z 20 LER и Z 20 LEH |
8 (0,8) 20 (2,0) 15(1,5) |
Болты крепления электровентилятора |
4 (0,4) |
Болты крепления радиатора |
15(1,5) |
Трансмиссия |
|
Гайки крепления главного цилиндра привода выключения сцепления |
20 (2,0) |
Болты и гайки крепления кронштейна педали сцепления |
20 (2,0) |
Болты крепления рабочего цилиндра привода выключения сцепления |
5 (0,5) |
Болт крепления кожуха сцепления к маховику |
15(1,5) |
Винт первичного вала |
15(1,5) |
Деталь |
Момент затяжки, Н-м (кгс-м) |
Пробка отверстия для слива рабочей жидкости автоматической коробки передач |
35 (3,5) |
Пробка контрольного отверстия |
35 (3,5) |
Пробка отверстия для заливки масла |
35 (3,5) |
Болт крепления кронштейна фиксирующего штифта |
7(0,7) |
Болт крепления кронштейна собачки |
7(0,7) |
Болт крепления кронштейна вилки включения V передачи |
22 (2,2) |
Болт крепления ведомой шестерни главной передачи |
85 (8,5) |
Болт крепления крышки правого подшипника главной передачи |
25 (2,5) |
Болт крепления нижней крышки картера |
30 (3,0) |
Болты крепления задней крышки картера: короткий длинный |
15(1,5) 20 (2,0) |
Болт крепления механизма переключения передач |
15(1,5) |
Болт крепления фиксирующей пластины регулировочной гайки подшипников дифференциала |
22 (2,2) |
Болт крепления промежуточного картера к картеру коробки передач |
15(1,5) |
Болты крепления картера сцепления к блоку цилиндров |
60 (6,0) |
Гайка передней ступицы |
150 (15,0)(затем отвернуть на 45' и затянуть моментом 250 Н-м) |
Ходовая часть |
|
Болты крепления колеса |
110(11,0) |
Гайка штока амортизаторной стойки |
80 (8,0) |
Гайки крепления шарниров стоек стабилизатора поперечной устойчивости |
55 (5,5) |
Болты скоб крепления штанги стабилизатора поперечной устойчивости к подрамнику |
20 (2,0) |
Гайка болта крепления пальца шаровой опоры рычага передней подвески |
100(10,0) |
Гайки крепления шаровой опоры рычага передней подвески |
100(10,0) |
Болт крепления заднего шарнира рычага передней подвески |
90 (9,0)(затем довернуть на 75’ и на 15") |
Болт крепления переднего шарнира рычага передней подвески |
То же |
Гайки крепления амортизаторной стойки к поворотному кулаку |
85 (8,5) |
Болты крепления подрамника |
90 (9,0) (затем довернуть на 45' и на 15") |
Болты крепления кронштейнов балки задней подвески к кузову |
90 (9,0) (затем довернуть на 30° и на 15°) |
Болты крепления сайлентблоков рычагов балки задней подвески |
90 (9,0)(затем довернуть на 60° и на 15°) |
Верхний болт крепления амортизатора задней подвески |
90 (9,0) |
Нижний болт крепления амортизатора задней подвески |
110(11,0) |
Гайки крепления задней ступицы |
50 (5,0) (затем довернуть на 30° и на 15°) |
Рулевое управление |
|
Винты крепления кожуха рулевой колонки |
11 (1,1) |
Болт крепления выключателя (замка) зажигания |
2,5 (0,25) |
Болты и гайки крепления кронштейна рулевой колонки |
20 (2,0) |
Стяжной болт промежуточного вала |
24 (2,4) |
Болт крепления рулевого колеса |
30 (3,0) |
Винты крепления модуля подрулевых переключателей |
3 (0,3) |
Гайка крепления рулевой тяги к рейке |
90 (9,0) |
Гайка крепления пальца наружного наконечника рулевой тяги к поворотному кулаку |
30 (3,0)(затем довернуть на 90 ° и на 15') |
Контргайка наружного наконечника рулевой тяги |
60 (6,0) |
Болты и гайки крепления рулевого механизма к поперечине передней подвески |
45 (4,5)(затем довернуть на 45 ° и на 15") |
Гайки крепления насоса гидроусилителя рулевого управления к подрамнику |
22 (2,2) |
Деталь |
| Момент затяжки, Н-м (кгс-м) |
Тормозная система |
|
Болт крепления суппорта дискового тормозного механизма: |
|
переднего суппорта |
28 (2,8) |
заднего суппорта |
25 (2,5) |
Направляющий палец суппорта |
100(10,0) |
Винт крепления тормозного диска к фланцу передней ступицы |
7(0,7) |
Винт крепления тормозного диска к фланцу задней ступицы |
4 (0,4) |
Болт-штуцер крепления наконечника тормозного шланга к рабочему цилиндру |
40 (4,0) |
Штуцер тормозного трубопровода |
14(1,4) |
Клапан для удаления воздуха |
10(1,0) |
Гайка крепления главного тормозного цилиндра к вакуумному усилителю |
16(1,6) |
Гайки крепления вакуумного усилителя к кронштейну |
20 (2,0) |
Болты крепления кронштейна гидроэлектронного блока антиблокировочной системы тормозов к кузову |
8 (0,8) |
Болты и гайки крепления кронштейна педали к передней панели кузова |
20 (2,0) |
Гайки крепления рычага стояночного тормоза |
8 (0,8) |
Электрооборудование |
|
Болты клемм проводов аккумуляторной батареи |
12(1,2) |
Гайка прижимной пластины крепления аккумуляторной батареи |
8 (0,8) |
Болты крепления генератора двигателей Z 14 ХЕР, Z 16 XER |
35 (3,5) |
Болты крепления генератора двигателя Z18XER: |
|
верхний |
25 (2,5) |
нижнии |
20 (2,0) |
Деталь |
Момент затяжки, Н-м (кгс-м) |
Болты крепления опоры генератора двигателей Z 20 LER и Z 20 LEH |
35 (3,5) |
Болты крепления стартера двигателей Z 14 ХЕР, Z16XER |
25 (2,5) |
Болт крепления стартера двигателя Z 18 XER |
25 (2,5) |
Гайка крепления стартера двигателя Z 18 XER |
40 (4,0) |
Верхний болт крепления стартера двигателей Z 20 LER и Z 20 LEH |
40 (4,0) |
Нижний болт крепления стартера двигателей Z 20 LER и Z 20 LEH |
45 (4,5) |
Болты крепления модуля зажигания |
8 (0,8) |
Выключатель света заднего хода |
20 (2,0) |
Датчик концентрации кислорода в отработавших газах |
40 (4,0) |
Гайка крепления рычага стеклоочистителя ве |
17(1,7) |
трового окна |
|
Гайка крепления рычага стеклоочистителя ок |
9 (0,9) |
на двери задка |
|
Болты крепления трапеции стеклоочистителя |
9 (0,9) |
Кузов |
|
Болты крепления ремней безопасности: |
|
к средним стоикам |
35 (3,5) |
к передним сиденьям |
20 (2,0) |
Болты крепления переднего сиденья |
35 (3,5) |
Болты крепления заднего сиденья |
20 (2,0) |
Болты крепления усилителя переднего и заднего бамперов |
20 (2,0) |
Болты крепления переднего крыла |
8 (0,8) |
Болты крепления капота к петлям |
20 (2,0) |
Болты крепления двери задка |
25 (2,5) |
Болты крепления боковых дверей к петлям |
20 (2,0) |
Болты крепления замков дверей |
8 (0,8) |
Болты крепления защелок замков дверей |
20 (2,0) |
Болты крепления наружных зеркал заднего вида |
5 (0,5) |

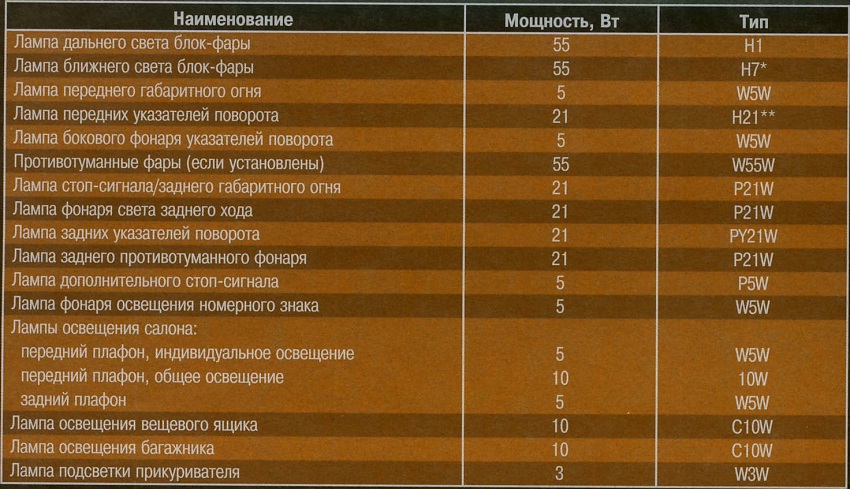

Опель Астра Эйч. Лампы, применяемые на автомобиле
Наименование |
Мощность, Вт |
Тип |
Лампа дальнего света блок-фары |
55 |
Н1 |
Лампа ближнего света блок-фары |
55 |
Н7* |
Лампа переднего габаритного огня |
5 |
W5W |
Лампа передних указателей поворота |
21 |
Н21** |
Лампа бокового фонаря указателей поворота |
5 |
W5W |
Противотуманные фары (если установлены) |
55 |
W55W |
Лампа стоп-сигнала/заднего габаритного огня |
21 |
P21W |
Лампа фонаря света заднего хода |
21 |
P21W |
Лампа задних указателей поворота |
21 |
PY21W |
Лампа заднего противотуманного фонаря |
21 |
P21W |
Лампа дополнительного стоп-сигнала |
5 |
P5W |
Лампа фонаря освещения номерного знака |
5 |
W5W |
Лампы освещения салона: |
|
|
передний плафон, индивидуальное освещение |
5 |
W5W |
передний плафон, общее освещение |
10 |
10W |
задний плафон |
5 |
W5W |
Лампа освещения вещевого ящика |
10 |
C10W |
Лампа освещения багажника |
10 |
C10W |
Лампа подсветки прикуривателя |
3 |
W3W |
‘При установке фар ксенонового типа D2S. **При установке фар ксенонового типа PY21W.

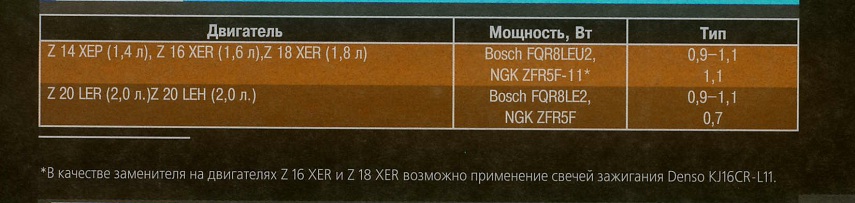

Опель Астра Эйч. Свечи зажигания, применяемые на автомобиле
*В качестве заменителя на двигателях Z16 XER и Z18 XER возможно применение свечей зажигания Denso KJ16CR-L11.
Опель Астра Эйч. Применяемые масла и смазки
Наименование, марка |
Место смазки, заправки |
Заправочный объем |
Моторные масла уровня качества не ниже ILSAC GF-2, API SJ/SL и ACEA АЗ/В4, класса вязкости SAE 10W-30. Заменитель (при низкой температуре окружающего воздуха) SAE 5W-30 |
Картер двигателя, механизмы арматуры кузова (замок капота и защелка, оси петель капота, дверей, крышки люка наливной горловины топливного бака) |
3,5 л (Z 14 ХЕР),4,5 л (Z 16 XER и Z 18 XER),4,25 л (Z 20 LER и Z 20 LEH) |
Масло трансмиссионное для механической коробки передач с параметрами не ниже API GL-4, SAE 80W. Заменитель (при низкой температуре окружающего воздуха) SAE 75W |
Картеры коробки передач и главной передачи |
2,4 л |
Рабочая жидкость автоматической коробки передач по спецификации ОреГ* |
Картер автоматической коробки передач |
4,0 л |
ШРУС-4, ШРУС-4М, импортные смазки на литиевой основе с 5% молибдена (например, NGU №2) |
Шарниры равных угловых скоростей приводов передних и задних колес |
В наружный шарнир 100 г,во внутренний шарнир Трипод 150 г,во внутренний шарнир Лебро 100 г |
ЛСЦ-15, импортные смазки на литиевой основе для смазки узлов трения и тросов |
Тросы приводов замков капота, люка наливной горловины топливного бака, механизма управления коробкой передач, салазки передних сидений, замки и ограничители дверей |
По потребности |
Смазка для клемм аккумуляторной батареи Bosch FT 40v1 |
Клеммы аккумуляторной батареи |
По потребности |
Тормозные жидкости гликолевые с параметрами по FMVSS 116 не ниже D0T-4 |
Гидравлические системы приводов тормозов и выключения сцепления |
По потребности (до метки "МАХ" на стенке бачка) |
Охлаждающая жидкость на основе этиленгликоля для алюминиевых радиаторов (не содержащая силикаты, красного или темно-оранжевого цвета, номер по спецификации Opel 19 40 650/09 194 431)*** |
Система охлаждения двигателя |
5,6 л (Z 14 ХЕР),5,9 л (Z 16XER nZ 18 XER),6,1 л (Z 20 LER и Z 20 LEH) |
Специальное масло для гидравлической системы усилителя рулевого управления Opel 19 40 715(93 160 548) |
Бачок насоса гидравлического усилителя рулевого управления |
0,7 л |
Смесь воды со специальной жидкостью «ОБЗОР», «ГЛАССОЛ» или стеклоомывающая жидкость «АСПЕКТ» |
Бачок омывателя ветрового стекла и стекла двери задка |
До нижней кромки горловины бачка |
Бензин автомобильный с октановым числом не ниже 95 |
Топливный бак |
52 л |
*Смазочные материалы и применяемые жидкости одинаковы для всех двигателей.
**Фирма-изготовитель запрещает применение рабочих жидкостей спецификаций DEXTRON и MARCON. Однако исходя из опыта эксплуатации аналогичных коробок передач на других автомобилях концерна GM можно рекомендовать применение жидкостей по спецификациям ESSO или TOTAL.
***Применение тосола или жидкостей сине-голубого цвета (содержащие силикаты) запрещено.
////////////////////////////
