Территориальная схема обращения с отходами, в том числе с твердыми коммунальными отходами, Омской области - 2016 год



Государственный контракт № 1 от 13 января 2016 г


ПРИЛОЖЕНИЕ 41. Описание электронной модели территориальной схемы обращения с отходами, в том числе в твердыми коммунальными, Омской области.

Технологическая инструкция по работе с электронной моделью



Содержание


1. Установка основного программного обеспечения

3

2. Установка модулей расширения

6

3. Состав и структура информационных слоев геоинформационной системы в области обращения с отходами Омской области

7

4. . Общее описание работы программы. Руководство пользователя

15

  1. Установка основного программного обеспечения


    Основным программным обеспечением для Схемы является NextGIS QGIS. Последняя версия установщика для ОС Windows может быть скачана по следующему адресу:

    http://nextgis.ru/nextgis-qgis/.

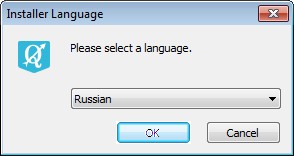

    Установщик представляет собой пошаговый мастер. На первой странице мастера необходимо выбрать язык установки: русский или английский. Выберите Русский.

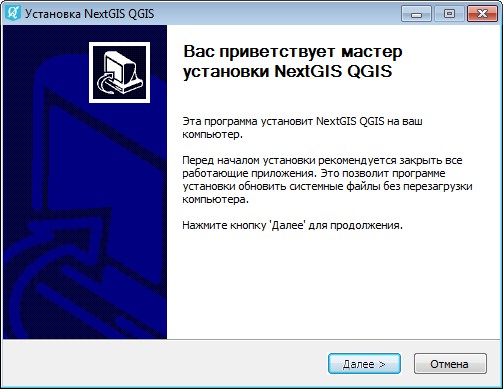

    Вторая страница мастера содержит приглашение к началу установки.

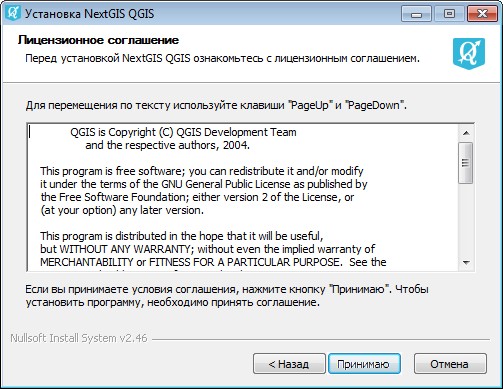

    На третьей странице мастера необходимо прочитать и принять лицензионное соглашение.

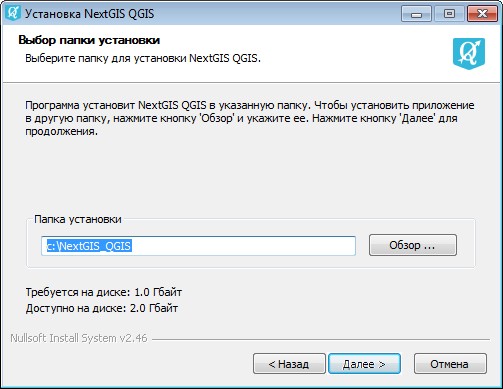

    На четвёртой странице необходимо указать путь до папки установки. Рекомендуется оставить предложенный мастером путь.

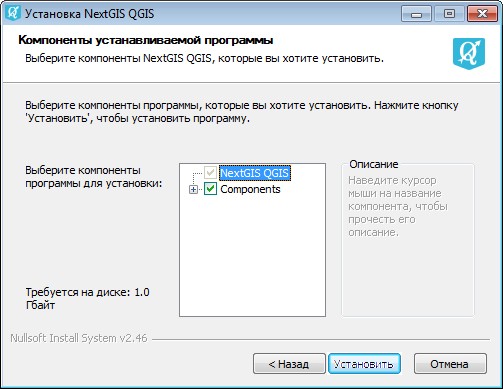

    На пятой странице можно отключить некоторые компоненты, если они не нужны при работе.

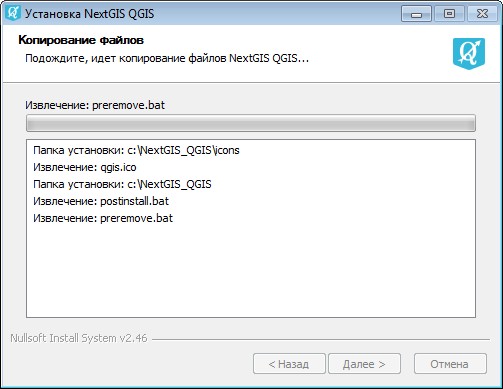

    На шестой странице (см. рис. Рис. 3.6.) начнётся процесс установки файлов.



  2. Установка основного программного обеспечения


В случае если работа программы должна осуществляться в условиях без доступной сети интернет – необходимо отдельно установить необходимые модули расширения.

На настоящий момент такой модуль – один, Connect Points.

Для его установки:

  1. Скачайте архив модуля расширения по адресу:

    https://plugins.qgis.org/plugins/connect_points/version/0.1.2/download/

  2. Перенесите на компьютер, где будет развернута Схема (установлено основное программное обеспечение)

  3. Распакуйте архив в папку C:\Gis\NextGIS_QGIS\apps\qgis\python\plugins\ (или аналогичную, если путь установки NextGIS QGIS менялся.

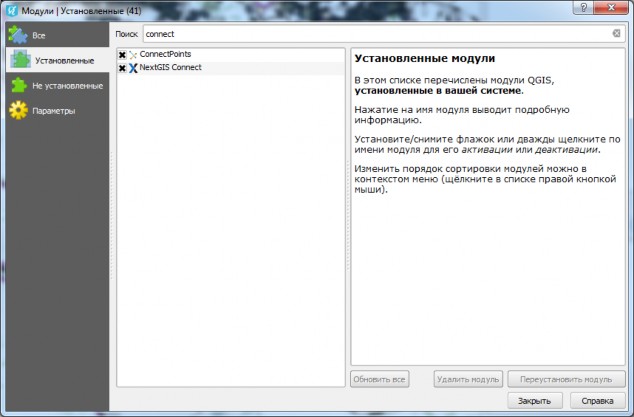

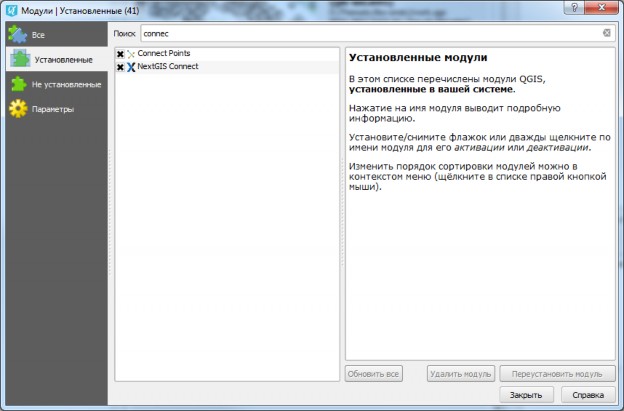

    После установки, проверьте появление модуля в списке доступных расширений. Для этого, запустите NextGIS QGIS и выберите из меню

    После этого, введите в строку поиска ‘Connect’ . Модуль расширения должен присутствовать в списке и должен быть включен.



    1. Состав и структура информационных слоев геоинформационной системы в области обращения с отходами

      Омской области


      Геоинформационная система (ГИС) контейнерных площадок Омской области имеет в своем составе информационные слои разделенные на две группы:

      Источники образования отходов:

      • Предприятия

      • Населённые пункты

      • Многоквартирные дома

        Места накопления отходов:

      • ГРОРО

      • Мусоросортировочные станции

      • Межмуниципальные ЦОО

      • Контейнерные площадки

      • Свалки

        Кроме того, в ГИС предусмотрены информационные слои общего описания территории Омской области, которые сведены в группу "Картографическая основа". Данные слои имеют следующий состав:

      • остановки (автотранспорта, рельсового транспорта, авиатранспорта);

      • административные границы (субъектов РФ, федерального и регионального значения);

      • населенные пункты;

      • дороги (железные, автомобильные, прочие);

      • здания;

      • землепользование (территории, леса);

      • гидрография (озера, реки).

      Источник данных об общем описании территории: OpenStreetMap (http://openstreetmap.org). Данные слои приводятся только для информационных целей, их полнота, актуальность и точность не гарантируется. Частью электронной схемы они не являются.

      Так же, в ГИС подключен слой Публичной кадастровой карты. Источник данных об общем описании территории: OpenStreetMap (http://maps.rosreestr.ru/arcgis/services/Cadastre/CadastreWMS/MapServer/WMSServer?).

      Информационные слои общего описания территории («Картооснова») приводятся только для информационных целей, их полнота, актуальность и точность не гарантируется

      Информационный слой Предприятия представляет собой набор точек – объектов Предприятий – источников образования отходов, включает в себя следующий состав атрибутивной информации.



      Состав атрибутивной информации слоя "Предприятия"

      Таблица 1.


      № п/п

      Имя поля

      Псевдоним поля

      Тип данных

      Значение по умолчанию


      1.


      name

      Полное наименование предприятия


      Строка


      -


      2.


      name_short

      Краткое наименование предприятия


      Строка


      -

      3.

      inn

      ИНН

      Строка

      -


      4.


      Negative

      Сведения о наличии негативного воздействия


      Строка


      -

      5.

      rayon

      Район

      Строка

      -


      6.


      address

      Адрес местонахождения (почтовый)


      Строка


      -


      Состав файлов:


      fabrik.shp, fabrik.shx, fabrik.dbf, fabrik.prj - геоданные в обменном формате ESRI Shape (позволяет перенос информации в наиболее распространенные геоинформационные системы Geomedia, ArcGIS, MapInfo и др.)


      Система координат: Широта/Долгота WGS84, кодировка атрибутивной информации – UTF-8


      Информационный слой Населённые пункты представляет собой набор точек – Населённых пунктов источников образования отходов , включает в себя следующий состав атрибутивной информации.


      Состав атрибутивной информации слоя " Населённые пункты "

      Таблица 2.


      № п/п

      Имя поля

      Псевдоним поля

      Тип данных

      Значение по умолчанию

      1.

      Name

      Наименование населенного пункта

      Строка

      -


      Состав файлов:


      data/settlement-point.shp, data/settlement-point.shx, data/settlement-point.dbf, data/settlement- point.prj - геоданные в обменном формате ESRI Shape (позволяет перенос информации в наиболее распространенные геоинформационные системы Geomedia, ArcGIS, MapInfo и др.)


      Система координат: Широта/Долгота WGS84, кодировка атрибутивной информации – UTF-8


      Информационный слой Многоквартирные дома представляет собой набор точек – объектов Многоквартирных домов – источников образования отходов, включает в себя следующий состав атрибутивной информации.


      Таблица 3.

      Состав атрибутивной информации слоя "Многоквартирные дома"


      № п/п

      Имя поля

      Псевдоним поля

      Тип данных

      Значение по умолчанию

      1.

      address

      Адрес

      Строка

      -

      2.

      year

      Год постройки

      Строка

      -

      3.

      lastupdate

      Последнее обновление

      Строка

      -

      4.

      house_type

      Тип дома

      Строка

      -

      5.

      doors

      Количество подъездов

      Строка

      -

      6.

      room_count

      Количество помещений

      Строка

      -

      7.

      area

      Общая площадь

      Строка

      8.

      area_live

      Общая площадь жилая

      Строка


      9.

      area_nonl

      Общая площадь нежилая


      Состав файлов:


      groro.shp, groro.shx, groro.dbf, groro.prj - геоданные в обменном формате ESRI Shape (позволяет перенос информации в наиболее распространенные геоинформационные системы Geomedia, ArcGIS, MapInfo и др.)


      Система координат: Широта/Долгота WGS84, кодировка атрибутивной информации – UTF-8


      Информационный слой ГРОРО представляет собой набор точек – объектов мусоросортировочных станций, включает в себя следующий состав атрибутивной информации.



      Состав атрибутивной информации слоя "ГРОРО"

      Таблица 4.


      № п/п

      Имя поля

      Псевдоним поля

      Тип данных

      Значение по умолчанию

      1.

      Num

      № объекта

      Строка

      -

      2.

      Name

      Наименование ОРО

      Строка

      -

      3.

      Purpose

      Назначение ОРО

      Строка

      -


      4.


      Negative

      Сведения о наличии негативного воздействия


      Строка


      -

      5.

      Okato

      ОКАТО

      Строка

      -

      6.

      Settle

      Ближайший населенный пункт

      Строка

      -


      7.


      Org

      Наименование эксплуатирующей организации


      Строка

      8

      Prikaz

      № Приказа

      Строка


      Состав файлов:


      groro.shp, groro.shx, groro.dbf, groro.prj - геоданные в обменном формате ESRI Shape (позволяет перенос информации в наиболее распространенные геоинформационные системы Geomedia, ArcGIS, MapInfo и др.)


      Система координат: Широта/Долгота WGS84, кодировка атрибутивной информации – UTF-8

      Информационный слой Мусоросортировочные станции представляет собой набор точек – объектов мусоросортировочных станций, включает в себя следующий состав атрибутивной информации.

      Таблица 5.

      Состав атрибутивной информации слоя "Мусоросортировочные станции"


      № п/п

      Имя поля

      Псевдоним поля

      Тип данных

      Значение по умолчанию

      1.

      Rayon

      Район

      Строка

      -

      2.

      Location

      Место расположения

      Строка

      -

      3.

      Cadno

      Кадастровый номер

      Строка

      -

      4.

      Area

      Площадь, га

      Строка

      -

      5.

      Ownership

      Собственность

      Строка

      -

      6.

      Landcat

      Категория земель

      Строка

      -


      Состав файлов:


      mcc.shp, mcc.shx, mcc.dbf, mcc.prj - геоданные в обменном формате ESRI Shape (позволяет перенос информации в наиболее распространенные геоинформационные системы Geomedia, ArcGIS, MapInfo и др.)


      Система координат: Широта/Долгота WGS84, кодировка атрибутивной информации – UTF-8


      Информационный слой Межмуниципальные ЦОО представляет собой набор точек

      – объектов межмуниципальных ЦОО, включает в себя следующий состав атрибутивной информации.

      Таблица 6.

      Состав атрибутивной информации слоя "Межмуниципальные ЦОО"


      № п/п

      Имя поля

      Псевдоним поля

      Тип данных

      Значение по умолчанию

      1.

      Rayon

      Район

      Строка

      -

      2.

      Location

      Место расположения

      Строка

      -

      3.

      Cadno

      Кадастровый номер

      Строка

      -

      4.

      Area

      Площадь, га

      Строка

      -

      5.

      Ownership

      Собственность

      Строка

      -

      6.

      Landcat

      Категория земель

      Строка

      -

      7.

      Limits

      Ограничения и иная инф

      Строка

      -


      Состав файлов:

      buildings.shp, buildings.shx, buildings.dbf, buildings.prj - геоданные в обменном формате ESRI Shape (позволяет перенос информации в наиболее распространенные геоинформационные системы Geomedia, ArcGIS, MapInfo и др.)


      Система координат: Широта/Долгота WGS84, кодировка атрибутивной информации – UTF-8


      Информационный слой Свалки представляет собой набор точек – объектов свалок, включает в себя следующий состав атрибутивной информации.

      Таблица 7.

      Состав атрибутивной информации слоя "Контейнерные площадки"


      № п/п

      Имя поля

      Псевдоним поля

      Тип данных

      Значение по умолчанию

      1.

      Rayon

      Район

      Строка

      -

      2.

      Location

      Место расположения

      Строка

      -

      3.

      address

      Адрес

      Строка

      -

      4.

      Number

      Число контейнеров

      Строка

      -

      5.

      Volume

      Объем

      Строка

      -


      Состав файлов:


      containers.shp, containers.shx, containers.dbf, containers.prj - геоданные в обменном формате ESRI Shape (позволяет перенос информации в наиболее распространенные геоинформационные системы Geomedia, ArcGIS, MapInfo и др.)


      Система координат: Широта/Долгота WGS84, кодировка атрибутивной информации – UTF-8


      Информационный слой Межмуниципальные ЦОО представляет собой набор точек

      – объектов межмуниципальных ЦОО, включает в себя следующий состав атрибутивной информации.

      Таблица 8.

      Состав атрибутивной информации слоя "Межмуниципальные ЦОО"


      № п/п

      Имя поля

      Псевдоним поля

      Тип данных

      Значение по умолчанию

      1.

      num

      № п/п

      Строка

      -

      2.

      rayon

      Район

      Строка

      -

      3.

      type

      Тип объекта размещения отходов

      Строка

      -

      4.

      cadno

      Кадастровый номер объекта

      Строка

      -


      5.

      doctype

      Вид документа о землеотводе, дата, №

      Строка

      -


      6.


      name

      Наименование документа, подтверждающего право владения, дата,

      № документа


      Строка


      -


      7.


      nameyur

      Наименование и реквизиты юридического лица, органа местного самоуправления, в собственности, владении, пользовании которых находится объект размещения отходов


      Строка


      -


      8.


      license

      Наличие лицензии на осуществление деятельности по сбору, использованию, обезвреживанию, транспортировке отходов 1-4 класса опасности


      Строка


      9.


      location

      Место расположения объекта размещения отходов


      Строка


      10.


      status

      Состояние объекта (действующий, выведенный из эксплуатации)


      Строка

      11.

      area_ha

      Площадь объекта, га

      Целое

      12.

      sanzon_m

      Размер санитарно- защитной зоны, м

      Целое

      13.

      start_y

      Год ввода в эксплуатацию

      Целое

      14.

      end_y

      Год окончания эксплуатации

      Строка

      15.

      recult_y

      Дата рекультивации

      Строка

      16.

      cap_tht

      Вместимость объекта, тыс. т

      Строка

      17.

      pow

      Мощность объекта, тыс.т/год

      Строка

      18.

      storage

      Накоплено всего, тыс.т

      Строка


      19.

      st_2014

      Размещено в 2014 г., тыс. т

      Строка


      20.


      landtype

      Отметка расположения на территории, для которой введены запреты или ограничения по размещению отходов


      Строка

      21.

      protect

      Виды систем защиты окружающей среды

      Строка

      22.

      monitnam

      Наименование вида мониторинга

      Строка


      23.


      assess

      Оценка состояния окружающей среды в районе расположения объекта размещения отходов


      Строка

      24.

      groror

      Отметка о включении в ГРОРО

      Строка

      25.

      note

      Примечание

      Строка


      Состав файлов:


      svalki.shp, svalki.shx, svalki.dbf, svalki.prj - геоданные в обменном формате ESRI Shape (позволяет перенос информации в наиболее распространенные геоинформационные системы Geomedia, ArcGIS, MapInfo и др.)


      Система координат: Широта/Долгота WGS84, кодировка атрибутивной информации – UTF-8

    2. Создание связей (потоков) между источниками образования и местами накопления отходов


      Построение потоков (связей между объектами) осуществляется по запросу с помощью отдельного модуля ConnectPoints.


      Подготовка


      Для корректной работы модуля связываемые слои должны быть соответствующим образом подготовлены и отвечать следующим требованиям:

      1. У исходного и конечного слоя должно быть поле с уникальным идентификатором

      2. У исходного поле должно быть поле с идентификатором конечного слоя содержащее идентификаторы объектов конечного слоя с которыми связаны объекты исходного.

Если эти требования выполнены (поля созданы и заполнены), можно переходить к построению потоков.


Для запуска расчета построения нужно:


  1. Включить модуль ConnectPoints. Для этого нужно выбрать в меню Модули\Управление модулями\Установленные и в поиске набрать Connect, убедиться что напротив модуля стоит галочка:




    После этого нажать Закрыть.


  2. В меню Модули\ConnectPoints выбрать Настройки

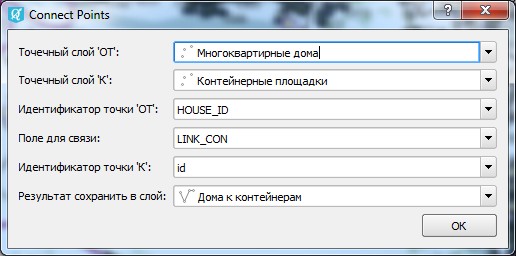

  3. Заполнить настройки соответствующим образом. Для этого нужно выбрать от чего, к чему вы вы строите потоки, а так же в какой слой необходимо сохранить результат.




  4. Нажать ОК. Если слой результата уже существует, он будет перезаписан (обновлен)

Общее описание работы программы. Руководство пользователя


Данные по объектам обращения с отходами Омской области, в рамках исполнения положений технического задания муниципального контракта, подготовлены сотрудниками ОАО «Центр благоустройства и обращения с отходами» и представлены в виде геоинформационных слоёв, в общеупотребимых форматах обмена геоинфомационными данными, *.dbf, *.prj, *.shp и т. д. Эти данные передаются Заказчику работы, на электронном носителе, упакованными в архив, (файл tbo-omsk2.zip).

Для работы с данными может использоваться любое общеупотребимое современное приложение ГИС, такое как ArcView, MapInfo и подобные. Ниже приводится описание последовательности действий при открытии данных приложением NextGIS QGIS версии 15.4.10, http://nextgis.ru/nextgis-qgis/.

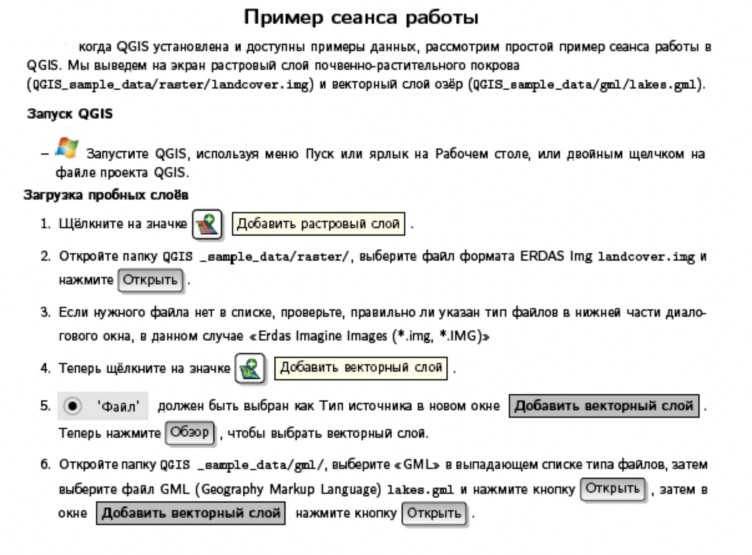

Ниже представлена последовательность операций пользователя персонального компьютера, при работе с геоинформационными данными по объектам обращения с отходами Омской области, в программном приложении NextGIS QGIS.

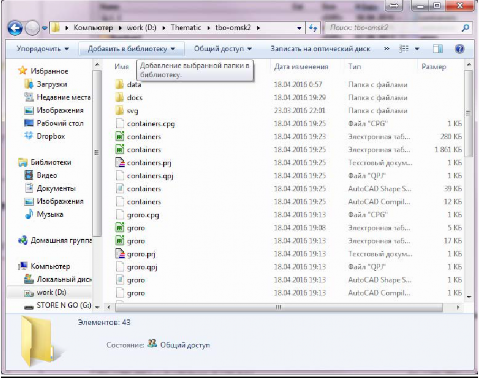

Рис.1.1. Файловая структура


Данные об объектах обращения с отходами Омской области. Для импорта данных необходимо создать новый проект.

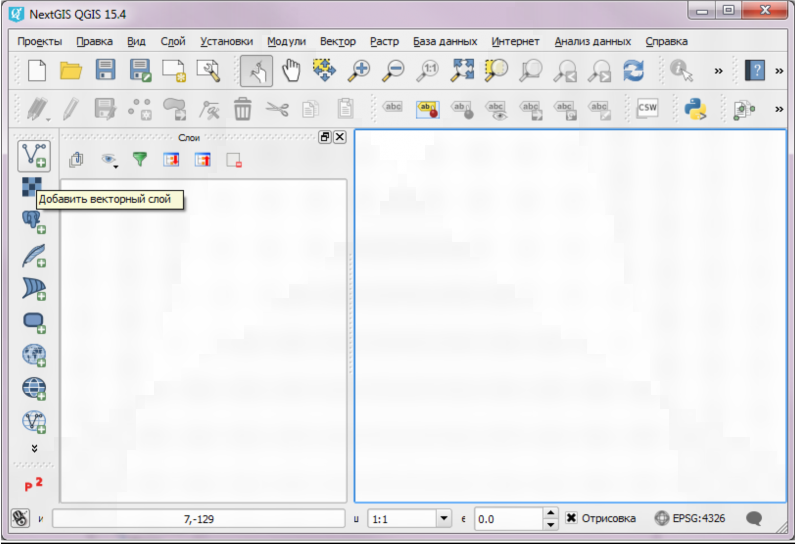

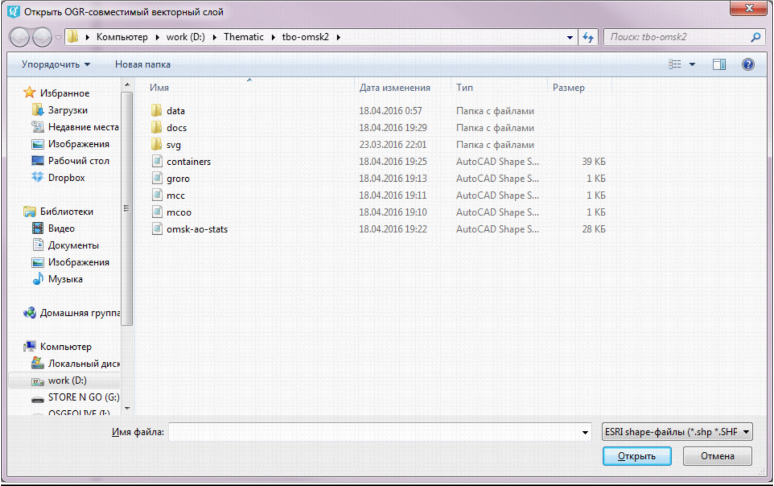

Рис.1.2. Далее воспользуйтесь опцией интерфейса программы «добавить векторный слой»





Рис.1.3. Процедура импорта векторных слоев




Рис.1.4.

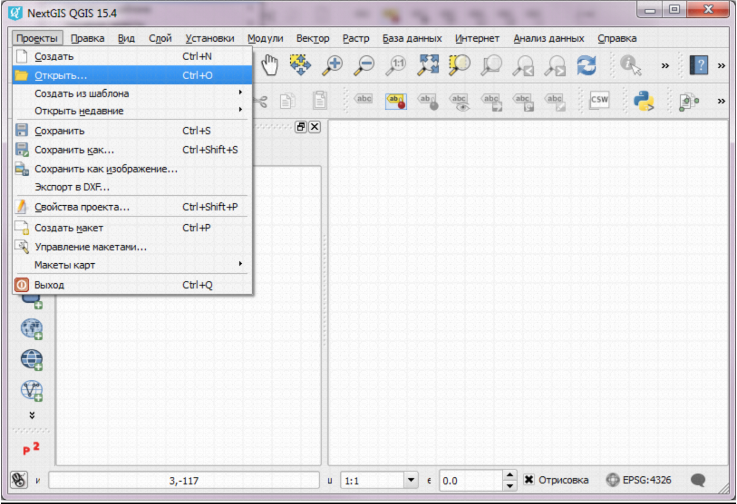

Рис.1.5. Для открытия проекта используется команда

«Открыть проект» на вкладке меню «Файл» или сочетание клавиш «CTRL+O»



Рис.1.6. Общий вид открытого проекта

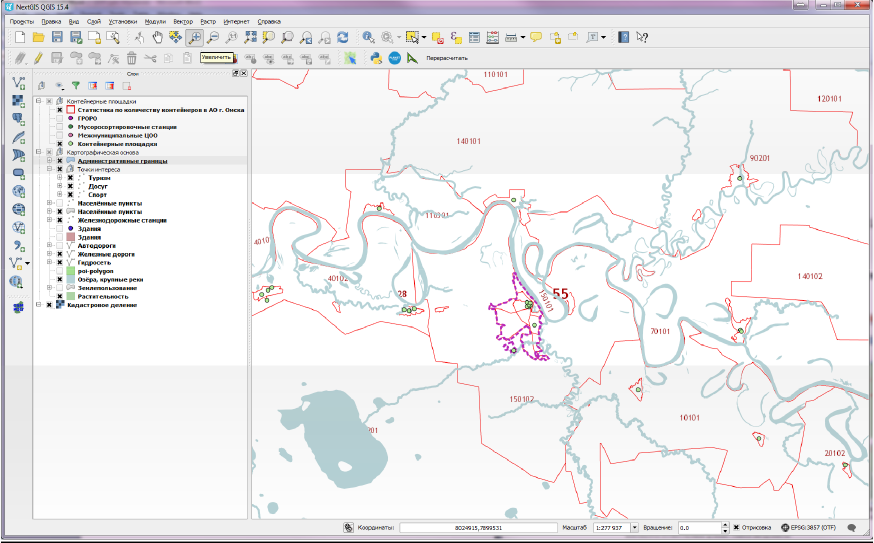

Рис.1.7. Для увеличения масштаба изображения используется кнопка Увеличить на «Панели инструментов»

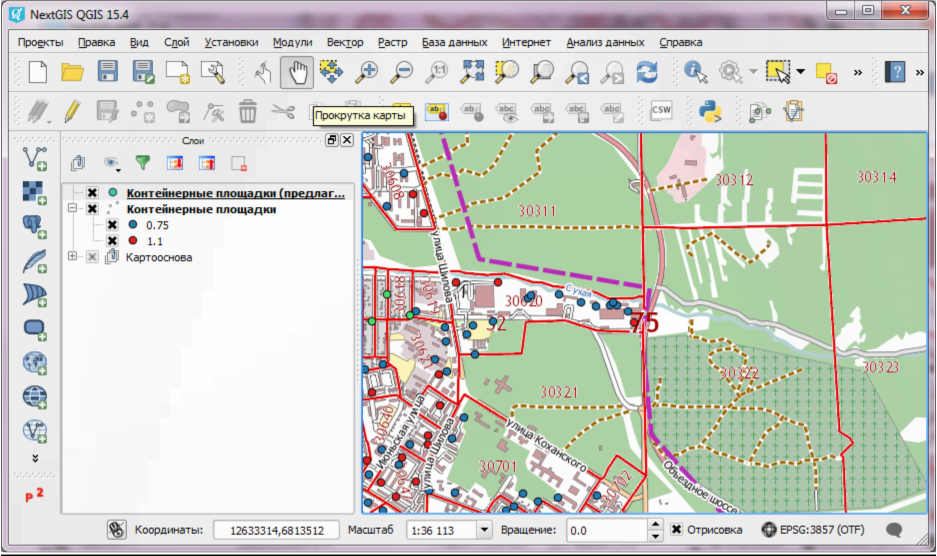

Рис.1.8. Для прокрутки карты (просмотра различных районов) используется соответствующая функция «Панели инструментов»

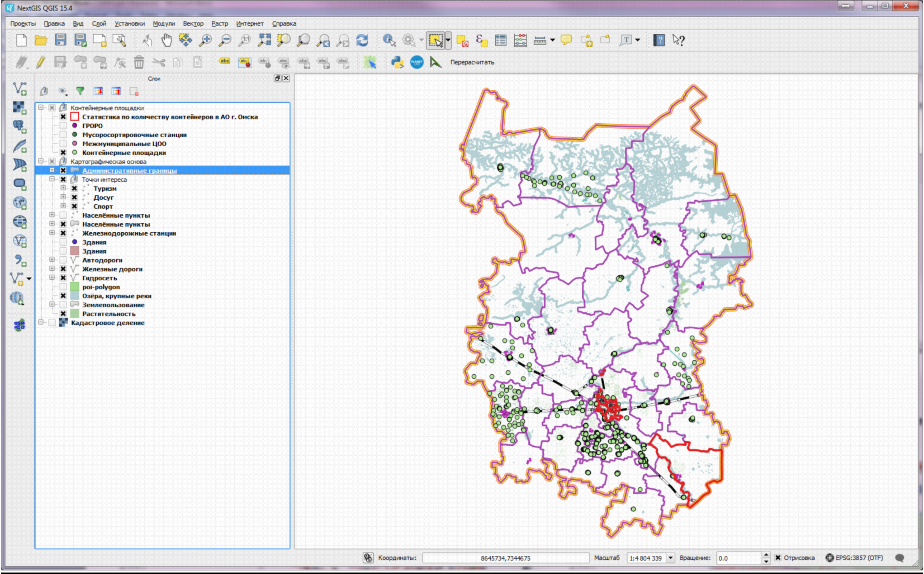

Рис.1.9. Общий вид программы с различными типами объектов

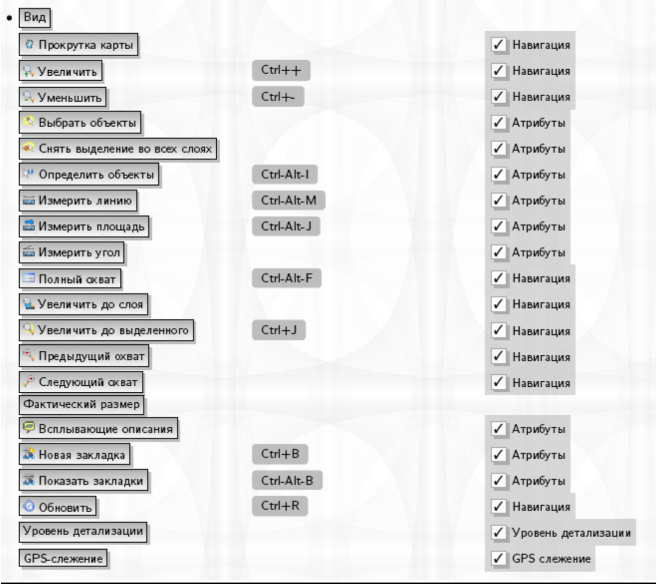

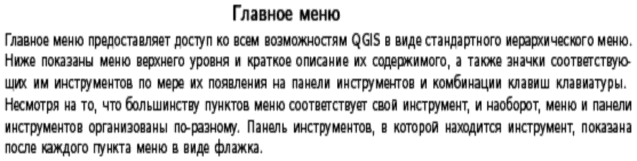

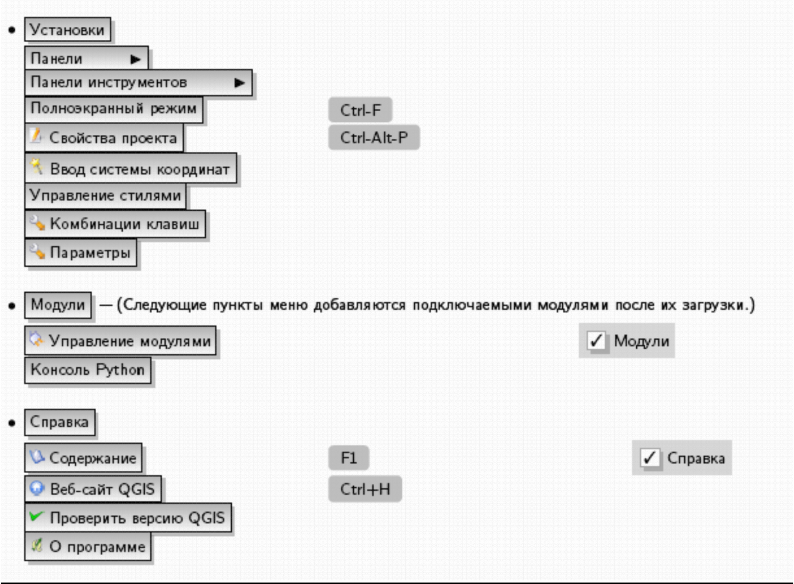

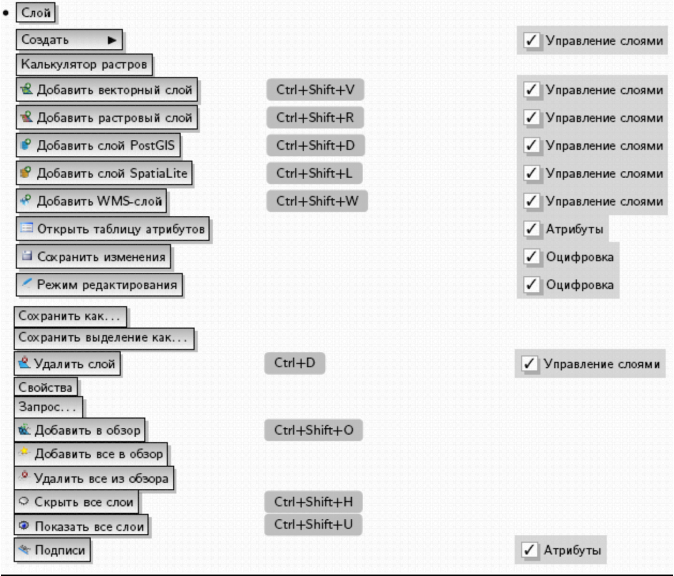

Далее наглядно представлены функциональные пункты меню и соответствующие им комбинации клавиш:

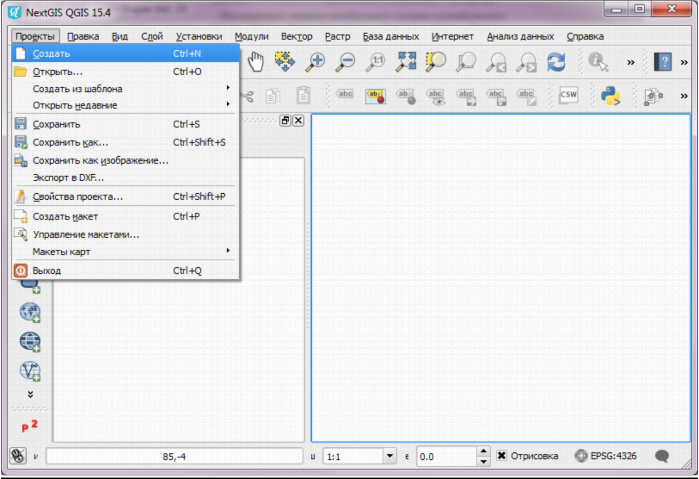

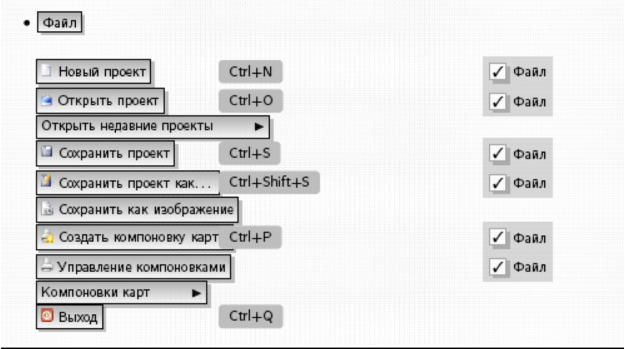

Рис.1.11. Меню вкладки «файл»

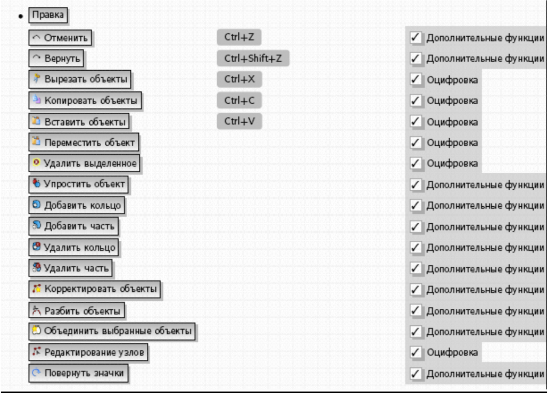

Рис.1.12. Меню вкладки «правка»

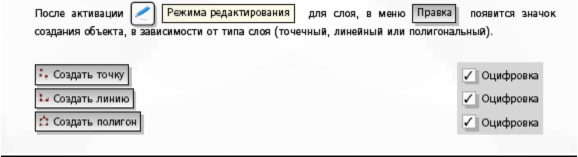

Рис.1.13. Доп. меню – «правка»



Рис.1.14. Меню вкладки «вид»



Рис.1.15. Меню вкладки «слой»



Рис.1.16. Меню вкладок «установки», «модули», «справка»



////////////////////////////









источники информации - http://16.rospotrebnadzor.ru/, https://www.gks.ru/
