Dantex (RK-09SVGI/RK-09SVGIE). Руководство по эксплуатации сплит-системы

Содержание

Эксплуатация и обслуживание

■

Заметки по эксплуатации……………………

………

■

Заметки для Пользователя……………………………..…………...3

■

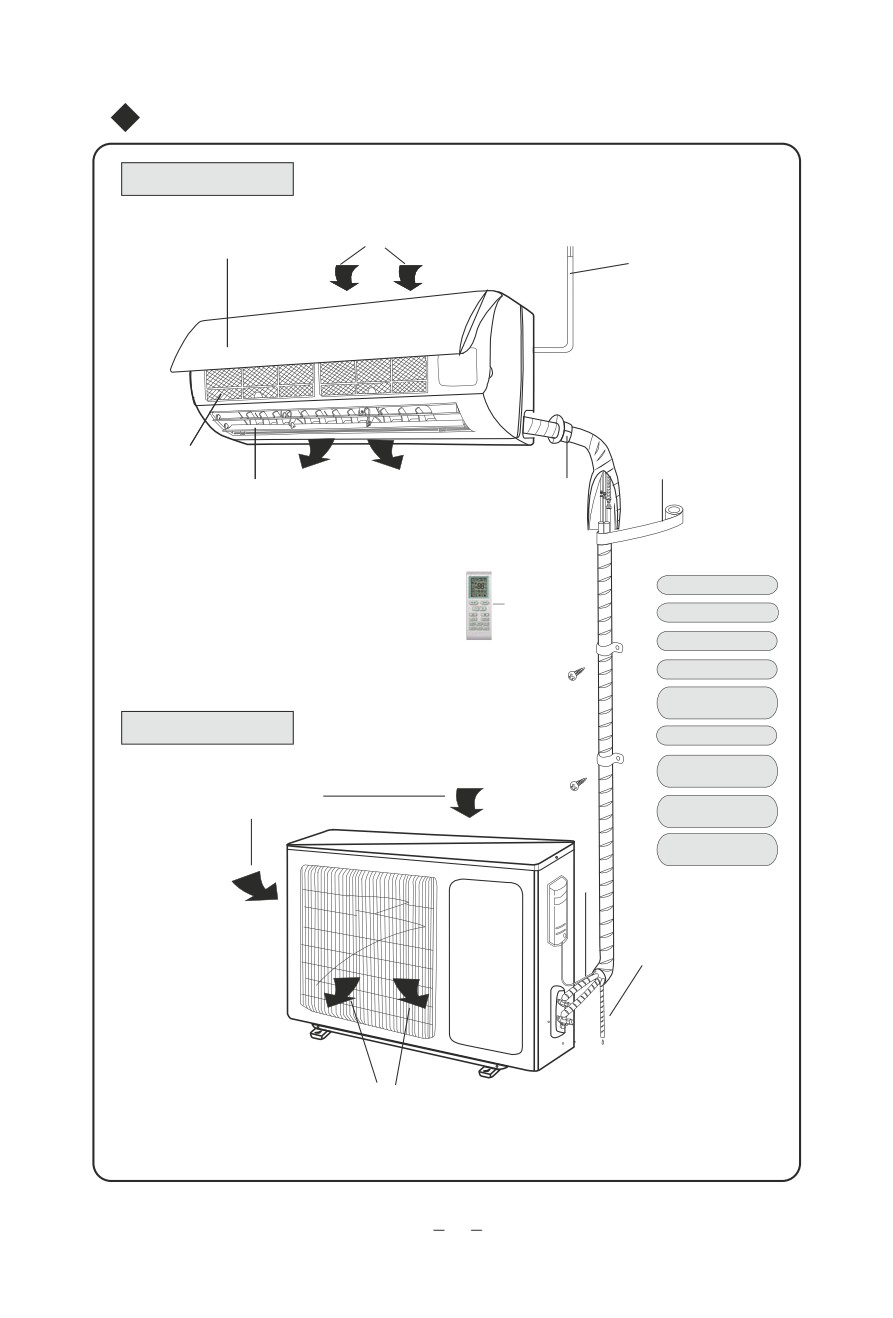

Наименование и функции частей

……………………

…..4

■

Эксплуатация пульта дистанционного управления…

■

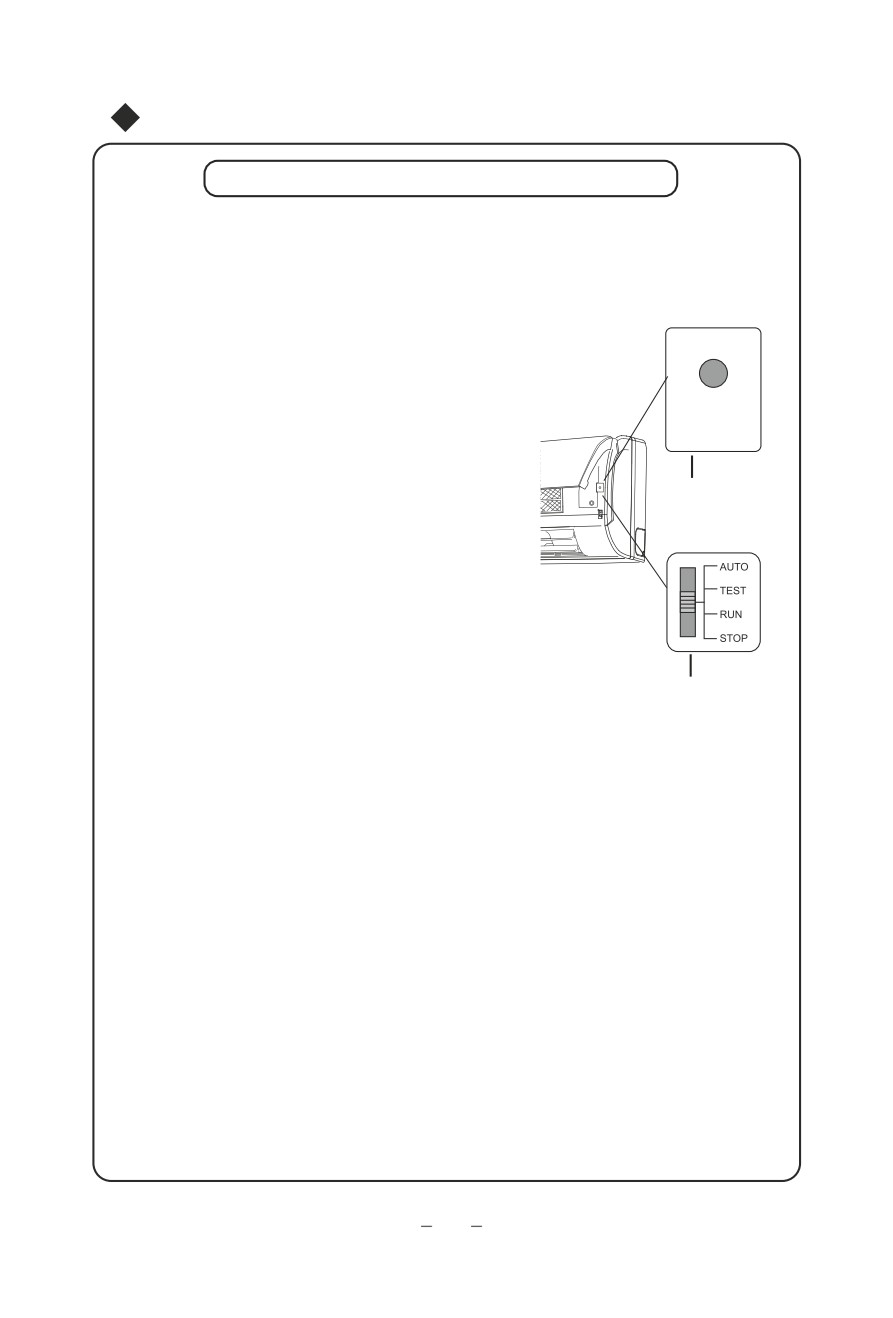

Аварийный режим работы...………………………………….10

■

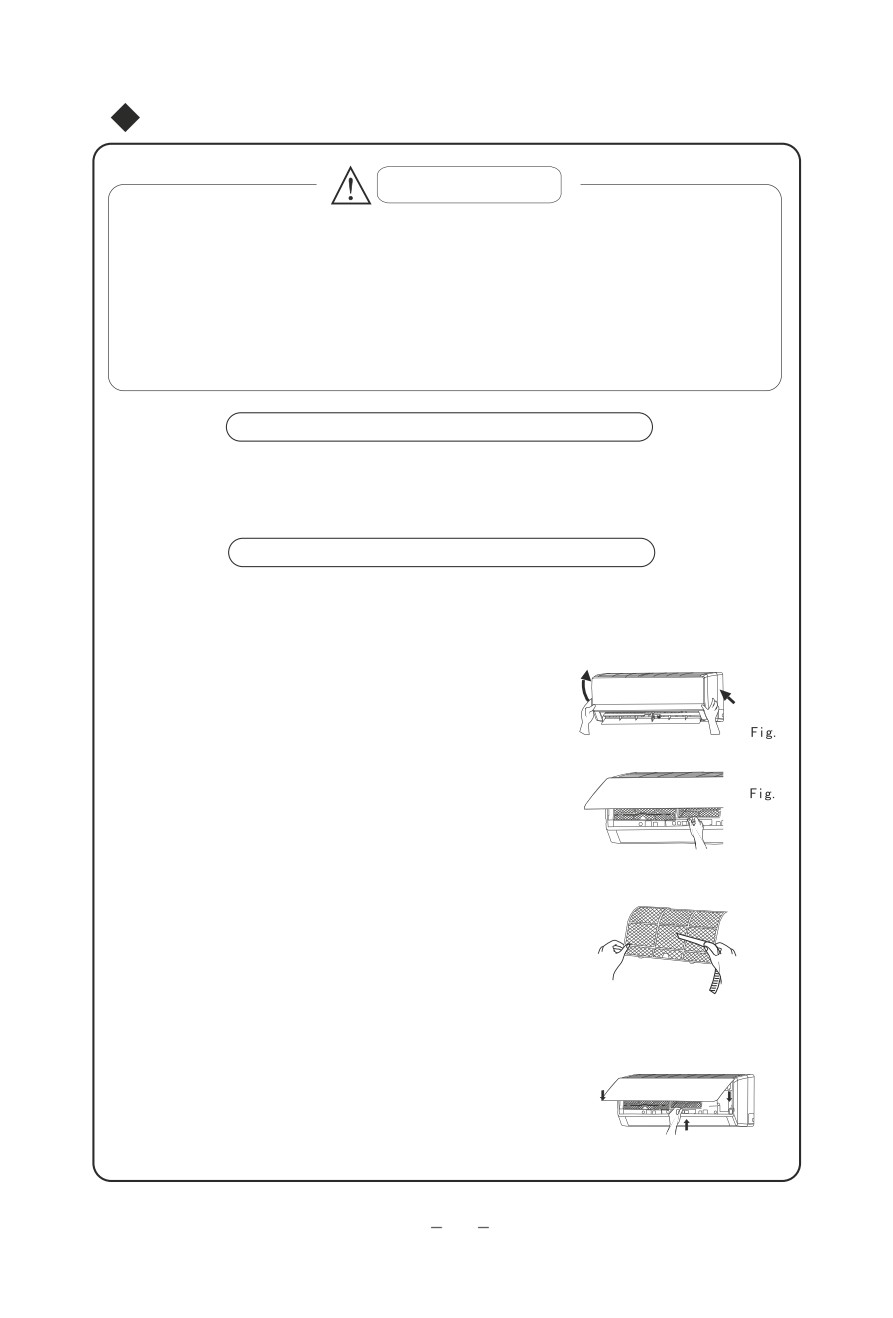

Очистка и обслуживание…

…………

…………………….11

■

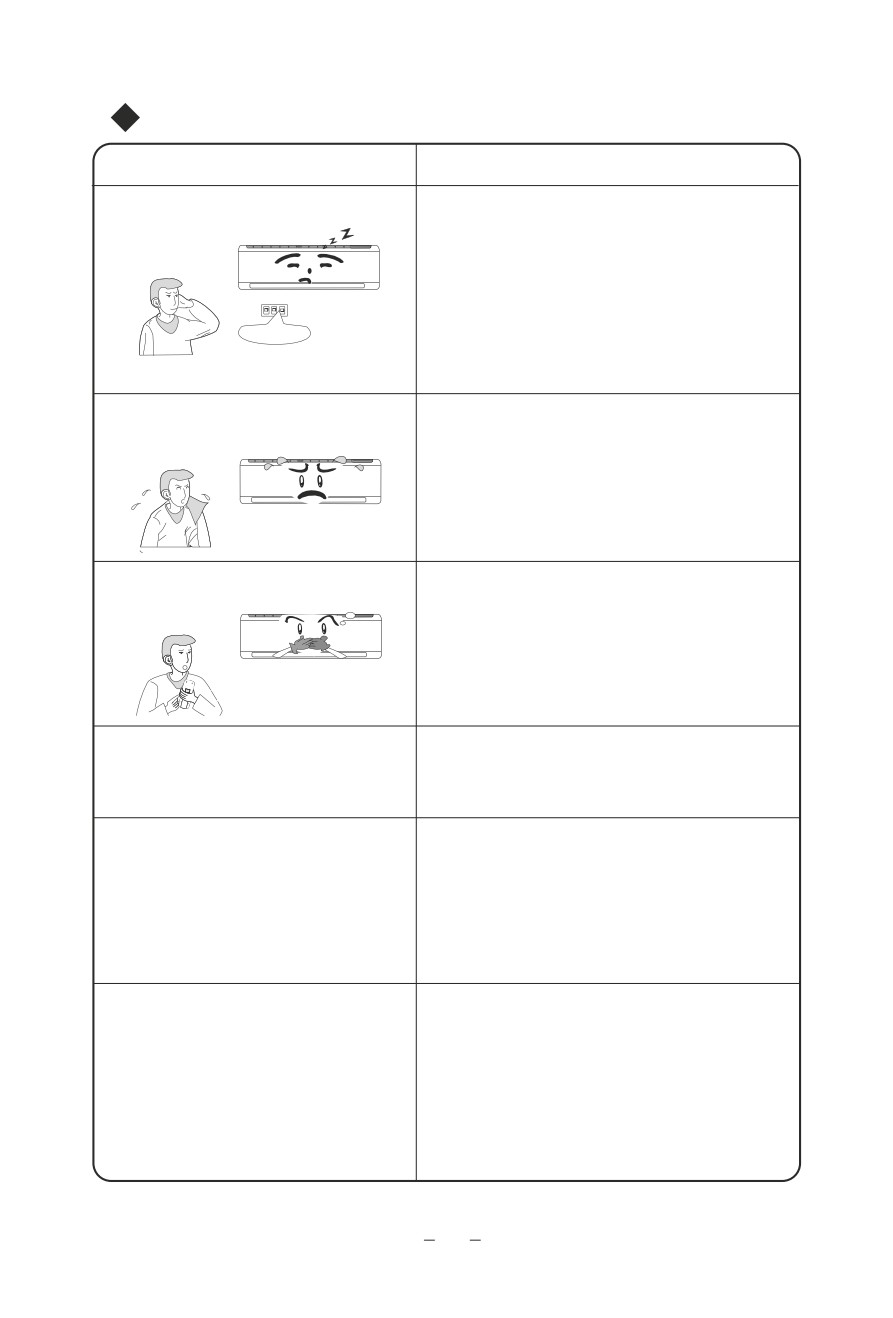

Неисправности…………………………………..…

……13

Монтаж и обслуживание

■ Монтажная инструкция………………………………………...……16

■

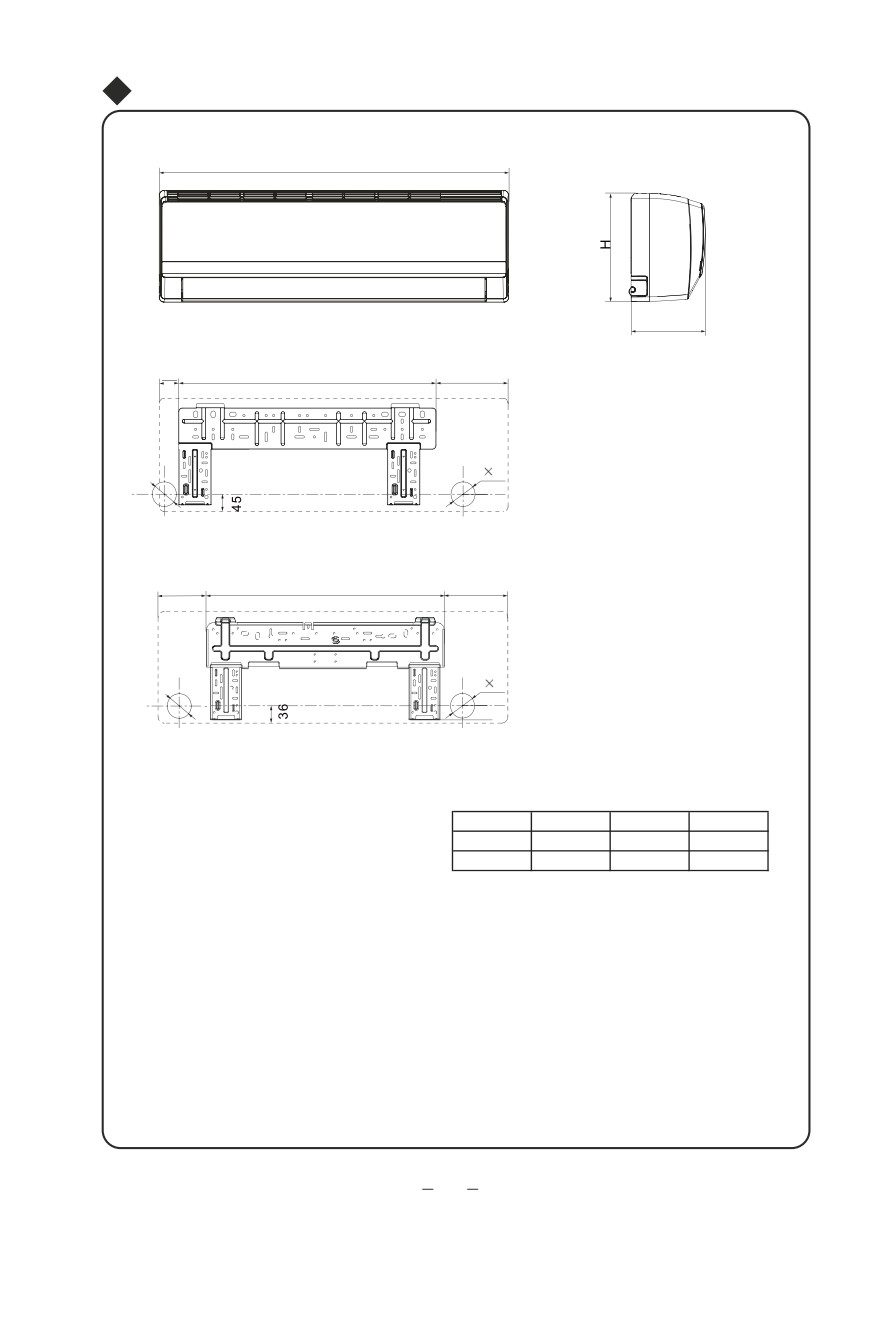

Монтажные схемы……………………………………….…

■

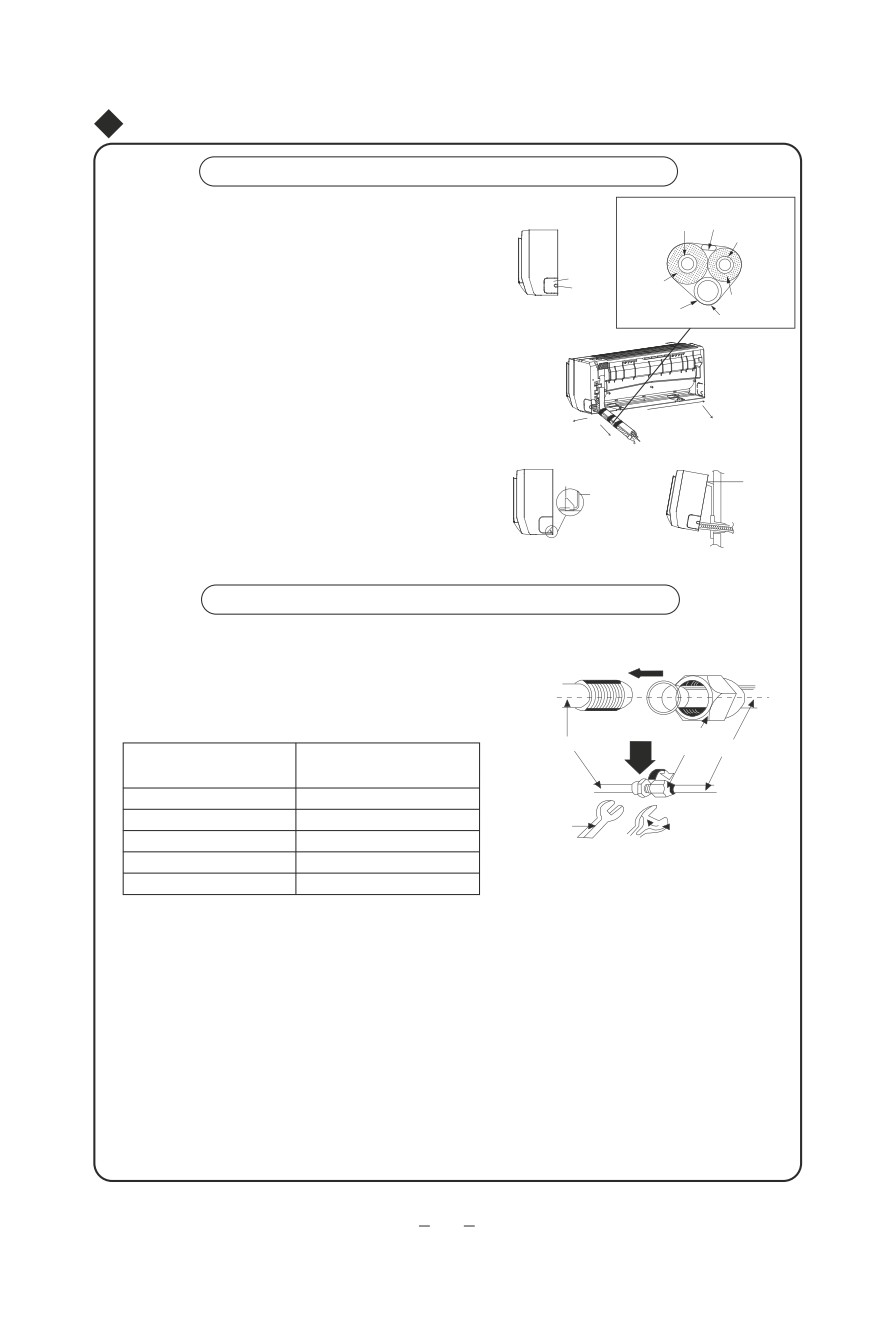

Монтаж внутреннего блока………………………………

….20

■

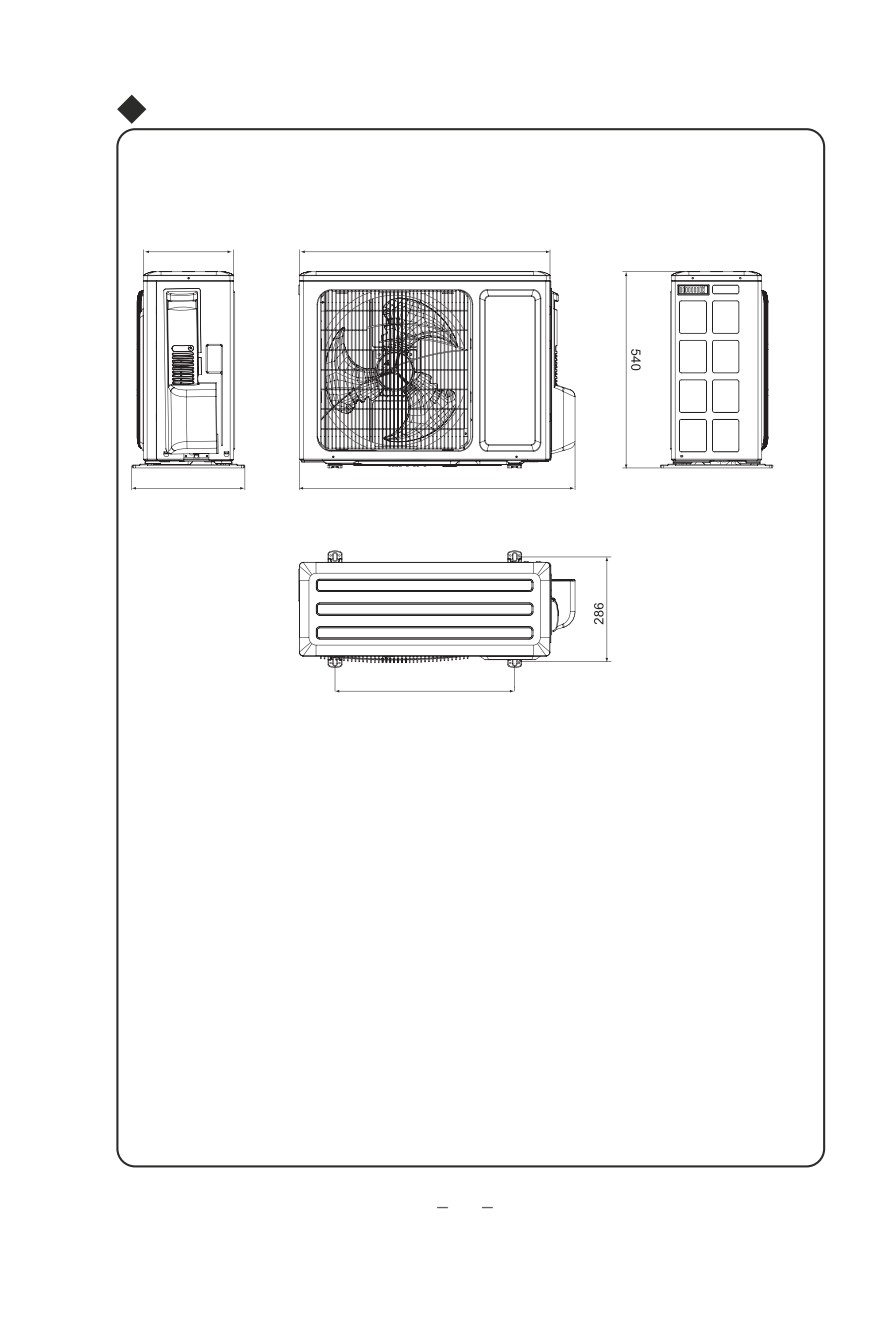

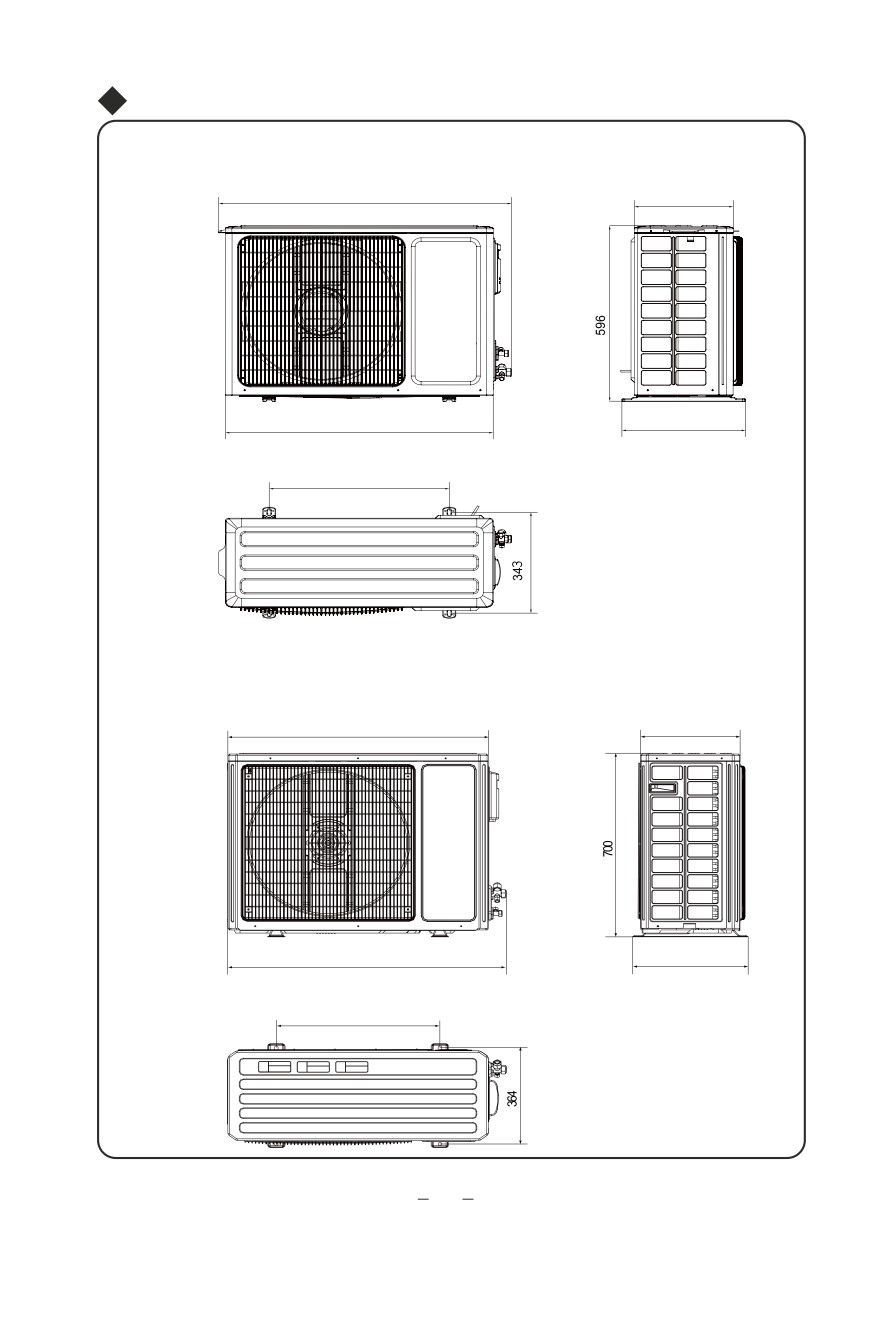

Монтаж наружного блока………………………………………...…23

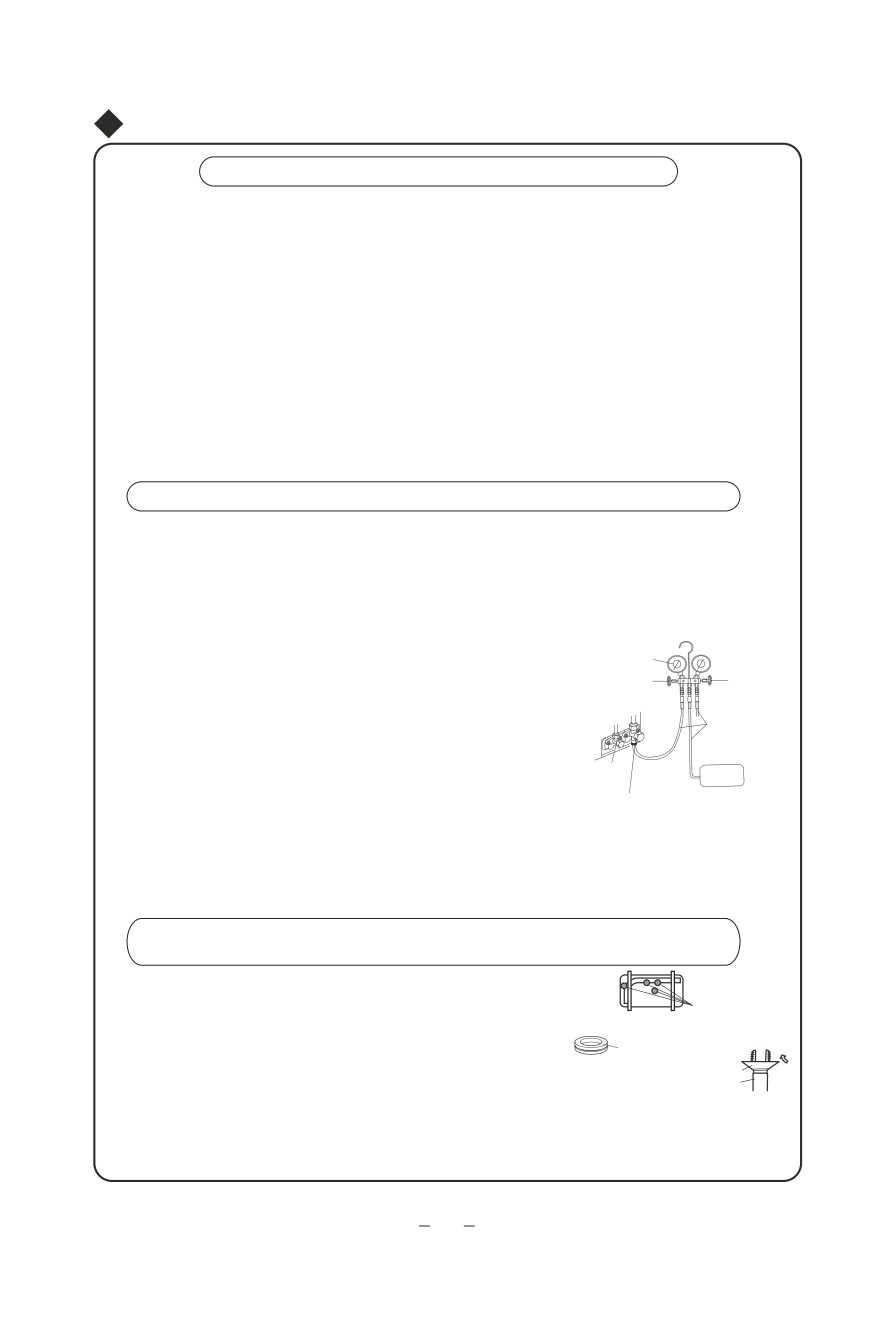

Проверка после монтажа и Пробная эксплуатация ………...…24

■

Монтаж и обслуживание Фильтра с

активированным углем (Опция)

….25

■

Конфигурация соединительного трубопровода и объем

дозаправки хладагента…………………

…………….…26

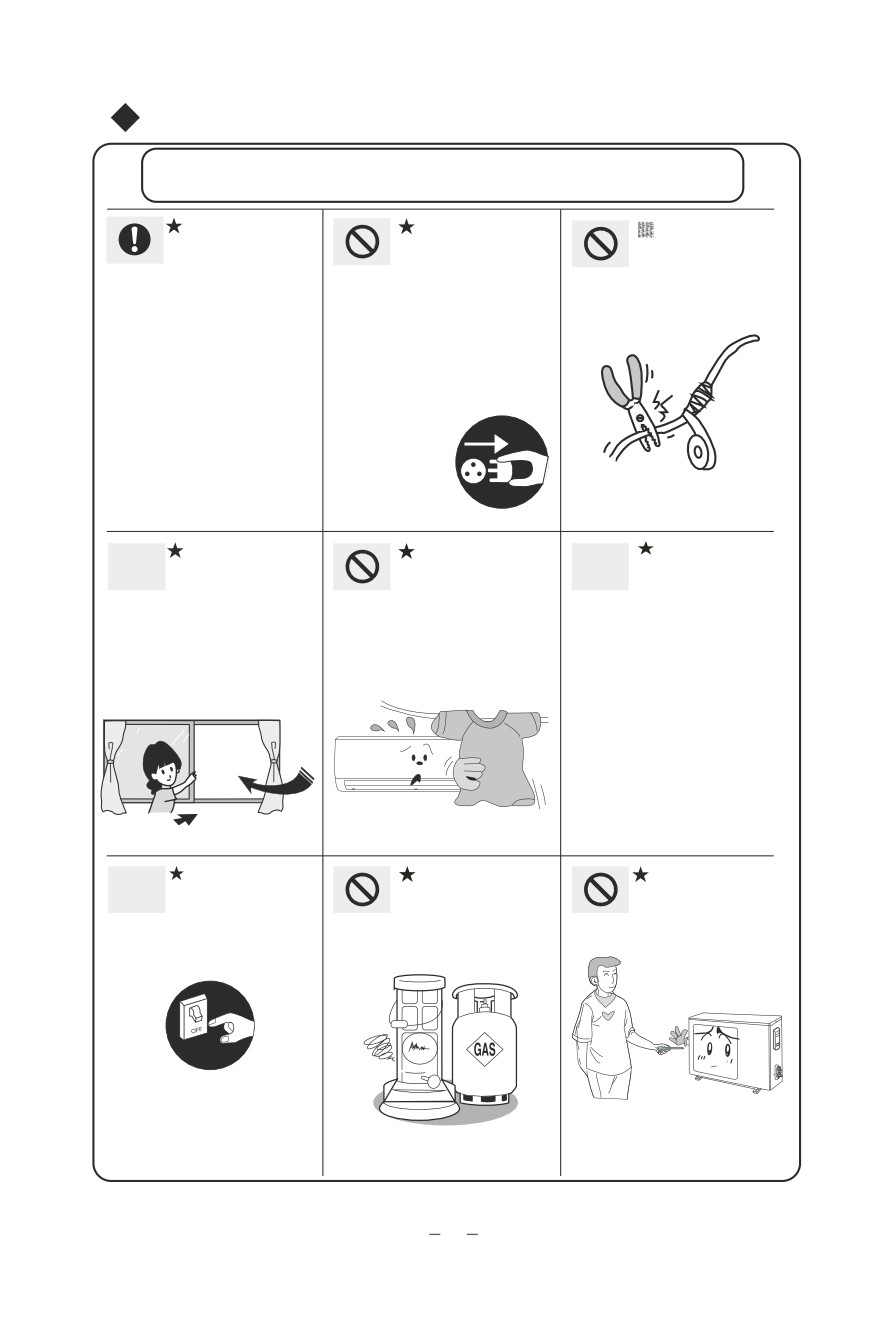

Заметки по эксплуатации

Перед началом эксплуатации оборудования ознакомьтесь

со следующей информацией:

Под повышенным

Когда кондиционер

Категорически

напряжением

не используется

запрещается

в течение

перекручивать

части оборудования могут

провод электропитания

продолжительного времени,

повредиться. Под

или использовать удлинитель.

убедитесь, что он не подклю-

пониженным напряжением

чен к сети электропитания. В

работа компрессора

противном случае, это при-

сопровождается сильной

ведет к сбору пыли и иных

вибрацией, холодильный

загрязнений, что в результа-

контур повреждается,

те может вызвать перегрев

компрессор и части

или пожар при

электрические компоненты

повторном ис-

выходят из строя. Таким

пользовании

образом, напряжение

оборудования.

должно быть стабильным и

Это может вызвать перегрев

без сильных перепадов.

или пожар.

Не оставляйте двери

Не загораживайте

Электропитание

и окна открытыми во

входы/выходы как

должно быть

время работы

внутреннего, так и

оснащено

кондиционера. Это может

наружного блока посторонними

защитным автоматом достаточной

значительно снизить

предметами. Это может

мощности. С помощью защитного

производительность

значительно снизить

автомата блок может включаться

кондиционера.

производительность кондиционера

и выключаться автоматически в

либо привести к неисправности.

соответствии с Вашими запросами.

Запрещается часто включать и

выключать блок, это может

привести к неисправности.

В случае запаха гари

Держите подальше

Не пытайтесь

или наличия дыма

от оборудования

самостоятельно

немедленно

спреи с

починить

отключите оборудование от сети

легковоспламеняющимися

кондиционер. Некорректно

питания и обратитесь за

веществами

проведенный ремонт

помощью в сервисный центр.

(на расстоянии как минимум 1 м).

оборудования приведет к

поражению электрическим

током,пожару.

Если неисправность не удается

устранить сразу, в дальнейшем

Поэтому важно обращаться за

это может привести к поломке

квалифицированной помощью

оборудования, поражению

Это может вызвать риск пожара

в центр обслуживания в случае

электрическим током или пожару.

или взрыва.

неисправностей.

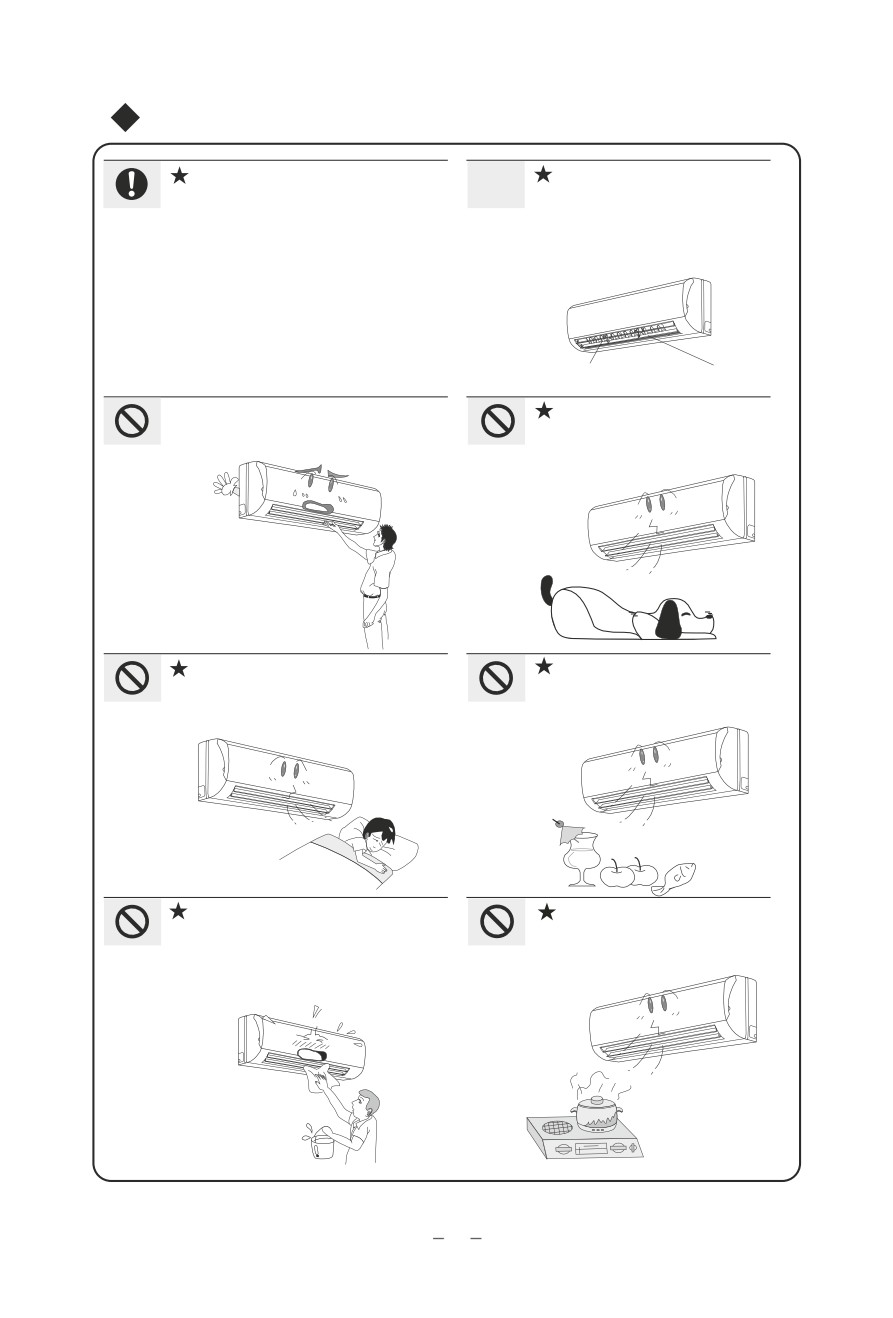

Заметки по эксплуатации

Категорически запрещается резать

Для корректной настройки

или повреждать линию питания и

направления воздушного

линию сигнала. В случае

потока. Изменять направление

повреждения необходимо обратиться в центр

(вертикальное, горизонтальное) воздушного

обслуживания и заменить их.

потока можно во время работы кондиционера

с помощью пульта дистанционного управления.

качающиеся жалюзи неподвижные жалюзи

★ Не трогайте руками и не вставляйте

Избегайте прямого воздействия

посторонние предметы в отверстия

кондиционера на животных и

входа/выхода воздуха.

растения, это опасно.

Не подвергайте себя прямому

Не использовать кондиционер

воздействию холодного воздушного

с целью просушки вещей,

потока в течение продолжительного

хранения продуктов и т.д.

времени, это опасно для здоровья.

Попадание воды в систему может

Не размещайте нагревательные

привести к неисправности и

элементы в непосредственной

поражению электрическим током.

близости от кондиционера.

Заметки для Пользователя

Принцип работы и специальные функции охлаждения

Принцип:

Кондиционер абсорбирует тепло в помещении и передает его в наружный блок, таким об-

разом, температура окружающей среды в помещении понижается, а холодопроизводи-

тельность внутреннего блока будет зависеть от температуры наружной среды.

Функция защиты от обмерзания:

Если блок работает в режиме Охлаждение при низкой температуре, на теплообменнике

образуется лёд. Когда температура теплообменника внутреннего блока опустится ниже

0°C, микропроцессор во внутреннем блоке автоматически остановит работу компрессора,

таким образом, срабатывает защита.

Принцип работы и специальные функции обогрева

Принцип:

* Кондиционер абсорбирует тепло из наружного воздуха и передает его во внутренний

блок, таким образом, температура в помещении повышается. Данный принцип обогре-

ва основан на работе теплового насоса,теплопроизводительность будет понижаться

прямо пропорционально понижению наружной температуры.

* При сильном понижении наружной температуры используйте другие

нагревательные элементы

Принцип:

* При пониженной температуре наружного воздуха и повышенной влажности в результа-

те продолжительной работы кондиционера на наружном блоке образуется лёд, который

снижает эффект обогрева. В это время срабатывает защита по оттайке теплообменни-

ка, которая останавливает процесс обогрева на 8-10 минут.

Во время функции автоматической оттайки двигатели вентиляторов внутреннего и на-

ружного блоков выключаются.

Во время оттайки на внутреннем блоке в зоне индикации высвечивается соответствую-

щий значок и загорается лампочка, из наружного блока выделяется пар. Этот результат

оттайки - нормальное явление.

После завершения процесса оттайки обогрев автоматически возобновляется.

Функция анти-охлаждающего потока:

Если во время работы в режиме обогрева теплообменник внутреннего блока не достиг о-

пределенной температуры, двигатель вентилятора внутреннего блока не запускается, та-

ким образом срабатывает функция защиты от потока холодного воздуха (в течение 3 ми-

нут), которая выражается при следующих условиях:

1. Обогрев только запустился.

2. После завершения функции автоматической оттайки.

3. Обогрев при низкой температуре.

Климатический тип блока определен на паспортной табличке оборудования.

Эксплуатация пульта дистанционного управления

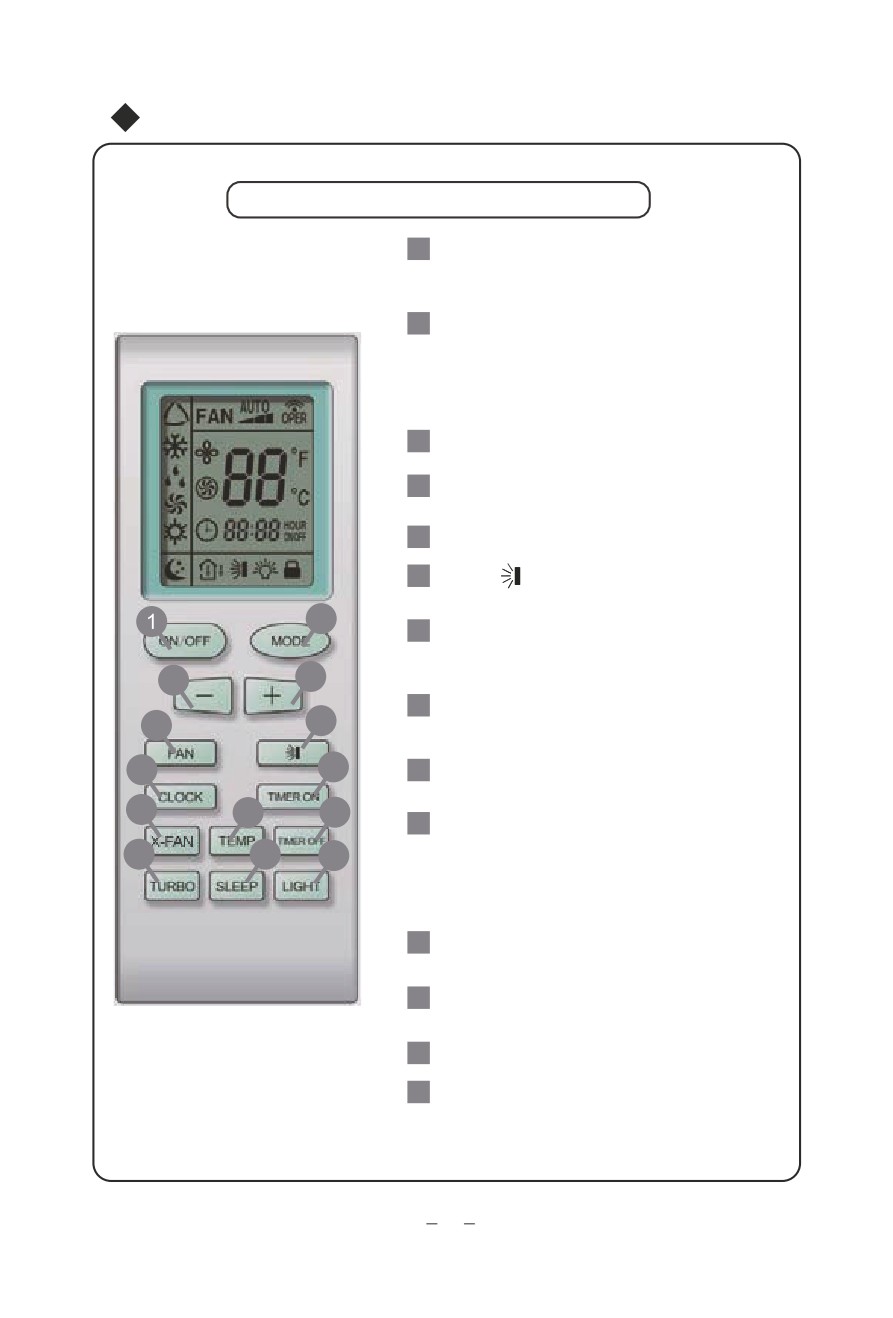

Описание пульта ДУ

ВКЛ/ВЫКЛ (ON/OFF)

Нажатием данной кнопки начните

или остановите работу

РЕЖИМ (MODE)

Нажатием данной кнопкивыберите

необходимый режим работы

(АВТО/ОХЛАЖДЕНИЕ/ОСУШЕНИЕ/

ОБОГРЕВ)

Кнопка «+»: нажатием данной кнопки

повысьте значение температуры

Кнопка «-»: нажатием данной кнопки

понизьте значение температуры

Кнопка ВЕНТИЛЯТОР (FAN)

Кнопка

Нажатием данной кнопки

поберите необходимый угол свинга

Кнопка ТАЙМЕР ВКЛ (TIMER ON)

Нажатием данной кнопки настройте

функцию включения Таймера

Кнопка ТАЙМЕР ВЫКЛ (TIMER OFF)

Нажатием данной кнопки настройте

функцию выключения Таймера

ЧАСЫ (CLOCK)

Нажатием данной кнопки установите время

Кнопка функции продувки испарителя

(X-FAN) (стр.8)

(Примечание: обратите внимание, что в

некоторых руководствах данная функция

может иметь название ОБДУВ (BLOW)).

Кнопка ТЕМПЕРАТУРА

(TEMP) (стр.8)

Кнопка ТУРБО (TURBO)

(стр.8)

Кнопка СОН (SLEEP) (стр.8)

Кнопка ПОДСВЕТКА (LIGHT)

Нажатием данной кнопки включите/

выключите подсветку.

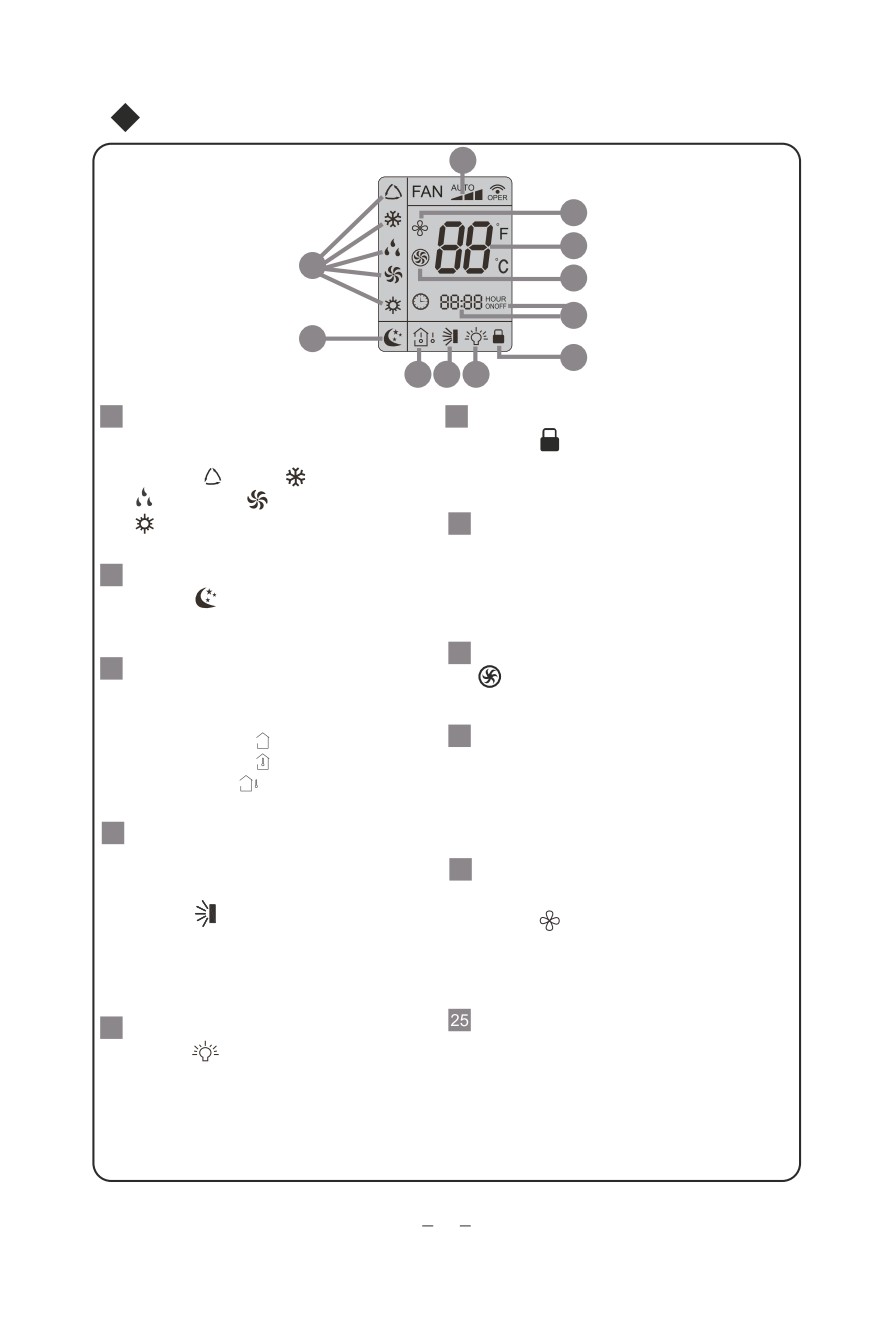

Эксплуатация пульта дистанционного управления

17 18 19

Значок

РЕЖИМ (MODE):

Значок БЛОКИРОВКА (LOCK):

При нажатии кнопки РЕЖИМ, на

Значок

отображается при нажатии

дисплее отображается текущего

кнопок "+" и “-” одновременно. При

режима:

(Авто),

(Охлаждение),

повторном нажатии значок исчезает

(Осушение),

(Вентилятор)

с дисплея.

(Обогрев ( Обогрев доступен только

Значок ЗАДАННОЕ ВРЕМЯ

для тепловых насосов).

(SET TIME): При нажатии кнопки

Значок СОН (SLEEP):

ТАЙМЕР (TIMER) на дисплее отобра-

жаются значки ВКЛ (ON) или ВЫКЛ

Значок

отображается при нажатии

(OFF). В это же время отображается

кнопки СОН (SLEEP). При повторном

заданное время.

нажатии значок исчезает с дисплея.

Значок ТУРБО (TURBO):

Значок ТЕМПЕРАТУРА

отображается при нажатии кнопки

(TEMP):При нажатии кнопки

ТУРБО (TURBO). При повторном

ТЕМПЕРАТУРА (TEMP), по очереди

нажатии значок исчезает с дисплея.

отображаются

(ранее заданная

Значок Цифровая индикация

температура),

(температура в

(DIGITAL):Данное окно отображает

помещении)

( температура

значение ранее заданной температуры.

наружного воздуха).

В режиме СОХРАНИТЬ (SAVE) отобража-

ется значок "SE". Во время включения

Значок ПОЛОЖЕНИЕ

функции оттайки отображается значок Н1.

ЖАЛЮЗИ (SWING UP

Значок ФУНКЦИЯ ПРОДУВКИ

AND DOWN):

ИСПАРИТЕЛЯ (X-FAN):

Значок

отображается при нажатии

Значок

отображается при нажатии

кнопки ПОЛОЖЕНИЕ ЖАЛЮЗИ

кнопки ФУНКЦИЯ ПРОДУВКИ

(SWING UP AND DOWN). При

ИСПАРИТЕЛЯ (X-FAN).При повторном

повторном нажатии значок исчезает с

нажатии значок исчезает с дисплея.

дисплея.

СКОРОСТЬ ВЕНТИЛЯТОРА

Значок ПОДСВЕТКА (LIGHT):

(FAN SPEED): Нажатием кнопки

Значок

отображается при нажатии

ВЕНТИЛЯТОР (FAN) выберите

кнопки ПОДСВЕТКА (LIGHT). При

необходимую скорость вращения

повторном нажатии значок исчезает

вентилятора (АВТО-Низкая-Средняя-

с дисплея.

Высокая). Ваш выбор отображается в

окне цифровой индикации, кроме АВТО-

скорости вентилятора

Эксплуатация пульта дистанционного управления

Описание пульта ДУ

ВКЛ/ВЫКЛ (ON/OFF)

Нажатием данной кнопки включите блок. Повторным нажатием отключите блок.

РЕЖИМ (MODE):

При каждом нажатии на кнопку меняется определенный режим. Режимы

отображаются в следующей последовательности: АВТО (AUTO), COOL

ОХЛАЖДЕНИЕ), DRY (ОСУШЕНИЕ), FAN (ВЕНТИЛЯТОР), ОБОГРЕВ *(HEAT) или

AUTO COOL DRY FAN HEAT *

*Примечание: только для тепловых насосов.

Режим Авто запускается по умолчанию при включении устройства. В режиме АВТО

ранее заданная температура не отображается, и блок автоматически подбирает

необходимый режим, подстраиваясь под температуру в помещении для большего

комфорта.

«+»:

Нажатием данной кнопки повысьте значение заданной температуры. Нажмите и

удерживайте кнопку в течение 2 сек. для быстрого повышения температуры.

В режиме АВТО регулирование температуры недоступно.

«-»:

Нажатием данной кнопки понизьте значение заданной температуры. Нажмите и

удерживайте кнопку в течение 2 сек для быстрого понижения температуры.

В режиме АВТО регулирование температуры недоступно.

ВЕНТИЛЯТОР (FAN):

Данная кнопка используется для настройки скорости вентилятора в следующей ,

последовательности:

АВТО

Низк.

Сред.

Выс.

Нажатием данной кнопки установите угол свинга, который будет меняться,

как показано ниже:

OFF

Данный пульт управления универсален. Если пульт управления посылает

следующие три типа сигналов:

или

блок будет выполнять команду:

Угол свинга будет меняться следующим образом

Во время движения жалюзи вверх-вниз при отключении функции свинга лопатки

жалюзи останавливаются в текущей позиции.

означает вертикальный свинг во всех пяти позициях.

Эксплуатация пульта дистанционного управления

Кнопка ТАЙМЕР ВКЛ (TIMER ON):

Настройка Таймера: значок ВКЛ

(ON) появится на дисплее и замигает, значок

исчезает, вместо него всплывают мигающие часы, с помощью которых можно

установить время таймера. В течение 5 секунд, пока часы на дисплее будут мигать, на-

жимая кнопку «+» или «-», время можно увеличивать или уменьшать на 1 минуту.Удер-

живая кнопку

«+» или «-» более 2 секунд, время можно увеличить или уменьшить на

10 минут, (при этом интервал между меняющимися значениями часов будет 2, 5 сек).

После 5-секундного мигания нажмите на кнопку таймера, чтобы сохранить заданное

время. Повторное нажатие кнопки ТАЙМЕР ВКЛ (TIMER ON) отменит функцию тайме-

ра. Перед тем, как выставить таймер, на часах необходимо установить действующее

время.

Кнопка ТАЙМЕР ВЫКЛ (TIMER OFF):

Нажатием данной кнопки можно отключить Таймер, после чего на дисплее отобразится

соответствующий значок. Метод настройки такой же, как для кнопки ТАЙМЕР ВКЛ

(TIMER ON).

Кнопка ЧАСЫ (СLOCK):

Нажатием кнопки ЧАСЫ (СLOCK) можно выставить время часов, значок начнет ми-

гать на дисплее. На момент мигания знака в течение 5 секунд можно выставить вре-

мя, нажимая кнопку + или -, непрерывным нажатием и удержанием кнопки «-»более 2

секунд значение времени будет изменяться каждые 0,5 сек на 1 значение. Во время ми-

гания нажмите повторно на кнопку ЧАСЫ (СLOCK) и на дисплее появится постоянно го-

рящий значок это будет означать, что время выставлено. После включения по умол-

чанию высветится 12:00 и иконка . Знак индикации

высвечивается на дисплее по-

сле подачи электропитания. В зоне индикации часов высвечивается текущее время ли-

бо значение времени таймера в зависимости от установок.

Функция продувки испарителя (Кнопка X-FAN):

Нажатием кнопки X-FAN в режимах Охлаждения или Осушения, высвечивается значок

, что означает, что вентилятор внутреннего блока вращается в течение 10 мин для у-

даления влаги с поверхности испарителя и внутренних полостей блока, даже если блок

отключен. После включения блока функция продувки испарителя отключена по умолча-

нию. Функция X-FAN недоступна в режимах АВТО, Вентилятор и Обогрев.

Кнопка ТЕМПЕРАТУРА:

Нажатием данной кнопки можно регулировать температуру в помещении. При первом

включении внутреннего блока, на дисплее высветится значение начальной температу-

ры. Если статус отображаемой температуры был заменен с другого статуса на "

", ото-

бражается температура окружающей среды.

Спустя 5 сек после получения другого сигнала с помощью пульта ДУ на экране отобра-

зится начальная температура по умолчанию. Если Пользователем не назначен иной

статус, система по умолчанию выдаст начальную температуру в помещении. (Данная

функция доступна только для некоторых моделей).

Кнопка TURBO (ТУРБО-РЕЖИМ):

Нажатием кнопки ТУРБО (TURBO) можно включить/выключить функцию ТУРБО

(TURBO). После запуска данной функции вентилятор начнет вращаться на максималь-

ной скорости для того, чтобы обогреть или охладить помещение таким образом, чтобы

температура в помещении как можно скорее достигла ранее установленной температу-

ры. В режиме COOL (ОХЛАЖДЕНИЕ) блок будет работать при сверхвысокой скорости

вентилятора, таким образом, максимально усиливая функцию охлаждения. В режиме

HEAT (ОБОГРЕВ) блок будет работать при сверхвысокой скорости вентилятора, таким

образом, максимально усиливая функцию обогрева. (Функция недоступна для некото-

рых моделей).

Кнопка СОН (SLEEP):

Нажатием данной кнопки включается режим СОН (SLEEP) или ночной режим. При по-

вторном нажатии функция отменяется. Доступна в режимах Охлаждение, Обогрев (для

тепловых насосов), Осушение для продления наиболее благоприятной температуры в

помещении.

Эксплуатация пульта дистанционного управления

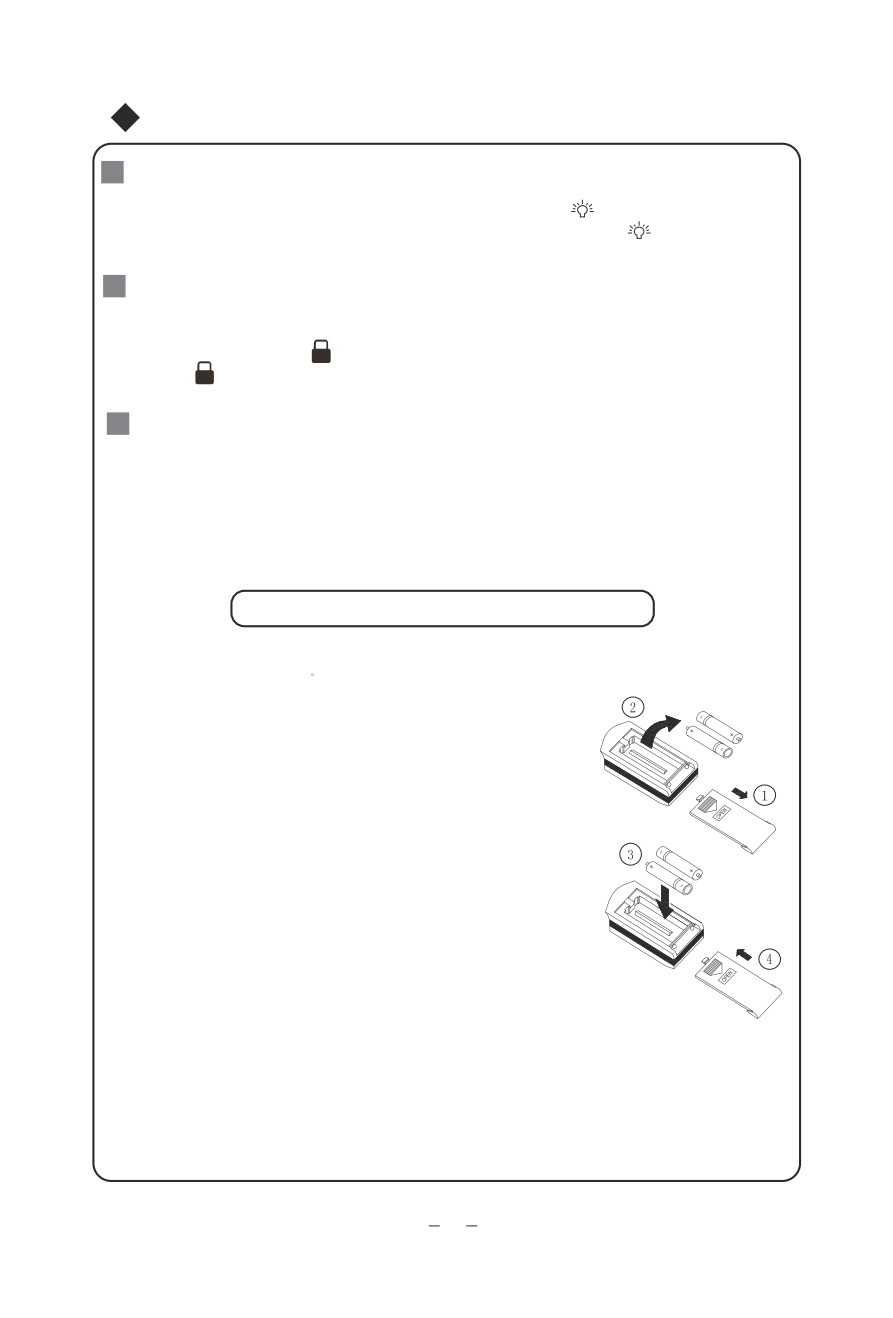

Кнопка Подсветки (LIGHT):

Нажатием кнопки LIGHT можно включить/выключить функцию ПОДСВЕТКИ.

При включении функции на дисплее отобразится значок

и лампочка индикации

включится. При выключении функции снова отобразится значок

и лампочка

индикации выключится.

Блокировка кнопок пульта.

Если пульт управления находится в состоянии ВКЛ, то при одновременном нажатии

кнопок «+» и «-» блокируются все кнопки пульта управления. На дисплее

высвечивается значок

При нажатии на любую кнопку после включения блокировки

значок

мигает 3 раза. Для снятия блокировки необходимо кнопки «+» и «-»

нажать повторно.

Комбинация кнопок РЕЖИМ (MODE) и «-»:

В статусе ВЫКЛ (OFF) блока при одновременном нажатии кнопок РЕЖИМ (MODE) и

«-» происходит переключение между способами измерения температуры: по Цельсию

или по Фаренгейту (℃ или F).

Замена батареек пульта дистанционного управления

1. Снимите крышку от батареек в задней части пульта ДУ, как показано на рисунке.

2. Извлеките старые батарейки.

3. Вставьте две новые батарейки AAA 1.5V, обращайте

внимание на соблюдение полярности.

4. Вставьте крышку обратно.

★

Примечание:

●

При замене батареек не используйте старые батарейки или

иного типа. В обратном случае это может привести к

неисправности пульта ДУ.

●

Если кондиционер не используется в течение

продолжительного времени, выньте батарейки во избежание

их разрядки.

●

Соблюдайте дальность приема во время работы оборудования.

● Пульт ДУ необходимо держать на расстоянии как минимум 1 м от ТВ,

радио или стерео-систем во избежание помех и сбоев сигнала.

Схема замены

В случае неисправной работы выньте батарейки и снова вставьте

●

батареек.

через 30 сек. Если таким образом не удается устранить неисправность,

замените батарейки.

Аварийный режим работы

В случае утери или поломки пульта ДУ Вы можете воспользоваться ручным

выключателем. При использовании ручного переключателя кондиционер поддерживает

работу в режиме АВТО, скорость вращения вентилятора и заданное значение

температуры не меняются.

Использование ручного переключателя:

●

Для работы: Когда работа кондиционера

останавливается, нажмите кнопку ВКЛ/ВЫКЛ, блок

перейдет в режим работы АВТО (AUTORUN).

AUTО/STOP

Микропроцессор подберет автоматически

необходимый режим (ОХЛАЖДЕНИЕ, ОБОГРЕВ,

ВЕНТИЛЯТОР) в зависимости от температуры

воздуха в помещении для наиболее благоприятного

эффекта.

Ручной выключатель

●

Для выключения: Во время работы блока нажмите

на кнопку ВКЛ/ВЫКЛ на ручном выключателе, блок

остановит работу.

Использование программно-управляемого переключателя:

●

Для работы: При остановке работы блока настройте

программно-управляемый переключатель на режим АВТО,

Переключатель режимов

после чего блок перейдет в режим работы АВТО

(только для некоторых модлей).

(AUTORUN). Микропроцессор подберет автоматическ

необходимый режим (ОХЛАЖДЕНИЕ, ОБОГРЕВ,

ЕНТИЛЯТОР) в зависимости от температуры воздуха в

помещении для наиболее благоприятного эффекта.

● Для выключения: Во время работы блока настройте

программно-управляемый переключатель на статус СТОП,

блок остановит работу.

Очистка и обслуживание

Предупреждение

●

Перед проведением очистки и обслуживания отсоедините блок от сети электропитания.

●

Не проливайте воду на корпус и части блока, это может привести к поражению

электрическим током.

Протирайте корпус блока сухой мягкой тканью либо тканью, слегка смоченной в воде или

●

очистителе (не на основе летучих либо горючих компонентов и растворителей).

Очистка лицевой панели

Снимите лицевую панель. Слегка смочите ткань в воде не выше 45℃ и высушите ее.

Затем протрите загрязненную часть панели.

Примечание: Не погружайте лицевую панель в воду в целях защиты электрической схемы

и компонентов микропроцессора.

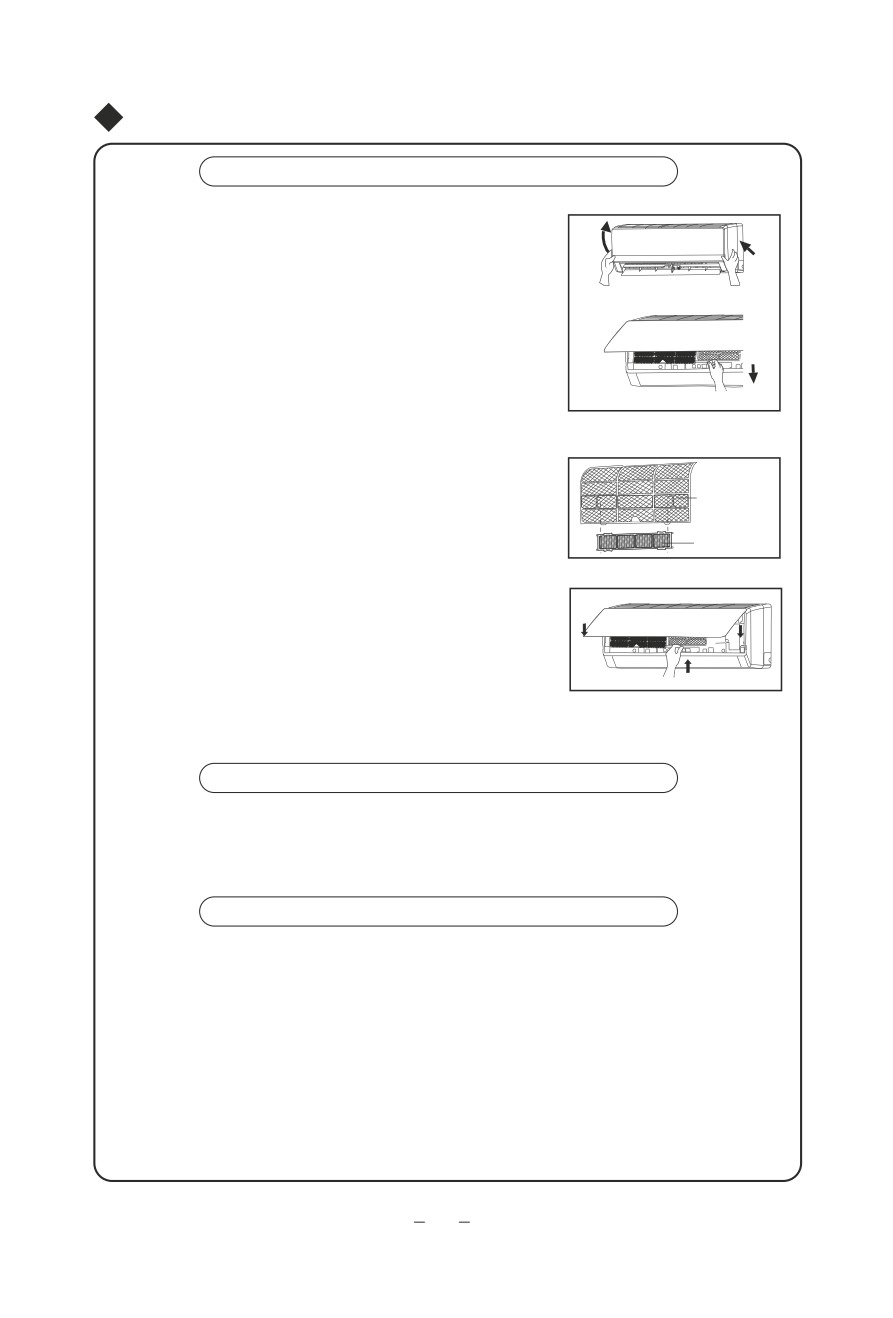

а воздушного фильтра (каждые 3 месяца)

Очистк

Примечание: Не дотрагивайтесь до пластин внутреннего блока, это опасно для здоровья.

① Снимите воздушный фильтр

Поднимите лицевую панель.

Потяните фильтр вниз и открепите его, как

показано на Рисунке (а, b).

(

②

Произведите очистку фильтра

Удалите пыль пылесосом.

Если фильтры загрязнены, промойте их теплой водой и

мягкодействующим моющим средством.

Сушите фильтры в темном месте.

Примечание: Категорически запрещено использовать воду

выше 45℃ во избежание деформации или выцветания.

③ Вставьте фильтр обратно в блок

Вставьте фильтр обратно в блок по направлению

стрелки. Закройте панель.

ПРЕДУПРЕЖДЕНИЕ

Неисправности

Предупреждение

Данный кондиционер не предназначен для обслуживания Пользователем. Некорректный

ремонт может стать причиной пожара или поражения электрическим током, в связи с чем

просим Вас обращаться за помощью и консультацией в специализированный центр по

обслуживанию клиентов к высококвалифицированным специалистам. Прежде чем обращаться

в центр обслуживания, примите ряд предварительных мер по диагностике неисправностей.

Симптом

Причина неисправности

Блок не работает:

●

Блок не включается, если он включен сразу

после его выключения. Блок спроектирован

waiting

таким образом, чтобы обеспечить системе

защиту от сбоев в результате частого

включения и выключения. Для повторного

включения блока необходимо подождать

3 минуты.

Блок выделяет запах:

●

Блок может выделять специфические запахи

(мебели, табака и пр.), что является

результатом проникновения частиц объектов,

находящихся в помещении во время работы

оборудования.

●

В случае если запахи не удается устранить

самостоятельно, обратитесь в центр

обслуживания.

Звук «журчащей» воды:

●

Звук, похожий на журчание воды,

свидетельствует о движении хладагента

в системе.

В режиме охлаждения выделяется туман:

●

Во время охлаждения из блока может

выделяться туман в результате повышенной

температуры и влажности в помещении.

Через определенное время по мере

понижения температуры и влажности туман

исчезнет.

Потрескивание:

●

Звук потрескивания может возникнуть в

результате расширения и/или сжатия

корпуса и других частей оборудования из-за

перепадов температур.

Неисправности

Симптом

Причина неисправности

Блок не включается

●

Блок не подсоединен к сети электропитания

●

Ненадежно подсоединенная вилка

электропитания

●

Отключен УЗО

●

Напряжение не соответствует параметрам,

указанным в паспортной табличке

Breaking off

оборудования (диагностируется квалифици-

рованными специалистами)

●

Неправильно заданы параметры Таймера

Слабая холодопроизводительность/

●

Неправильно заданы значения температуры

Теплопроизводительность

●

Вход/выход блока загорожен посторонними

объектами

●

Фильтр загрязнен

●

Двери или окна открыты

●

Задана низкая скорость вентилятора

●

Наличие источников тепла в помещении

Пульт ДУ не работает

●

Электромагнитные помехи. В данном случае

извлеките вилку и вставьте ее обратно

●

Пульт ДУ загорожен посторонними объектами

●

Неисправные батарейки на пульте ДУ.

При необходимости замените батарейки

●

Поврежден пульт ДУ.

Утечка конденсата во внутреннем блоке

●

Повышенный уровень влажности

●

Избыточное количество конденсата

●

Ненадежное соединение сливного шланга.

Утечка конденсата в наружном блоке

●

Во время охлаждения на наружной стороне

трубопровода и соединений скапливается

конденсат

●

Во время включения функции оттайки

образуется талая вода

●

В режиме обогрева вода выделяется из

теплообменника.

Шум во внутреннем блоке

●

Шум вырабатывается в результате включения/

выключения реле защиты вентилятора

или компрессора

●

Во время включения/выключения функции

оттайки слышен звук движения хладагента

в системе в обратном направлении.

Неисправности

Симптом

Причина неисправности

Внутренний блок не выдувает воздух

●

В режиме обогрева при пониженной

температуре теплообменника во внутреннем

блоке поток воздуха останавливается для

предотвращения выхода холодного воздуха

(через 2 минуты).

●

В режиме обогрева при пониженной температуре

наружной среды и повышенной влажности

теплообменник в наружном блоке замерзает.

Блок автоматически включает функцию оттайки,

внутренний блок останавливает поток воздуха

на 3-12 минут.

●

Во времяоттайки могут выделяться вода или пар

● В режиме ОСУШЕНИЯ вентилятор внутреннег

блока прекращает выход воздуха в течение

3-12 минут во избежание повторного испарения

конденсата.

Влага на выходе воздуха

●

Если блок работает при повышенной влажности

в течение продолжительного времени, на

решетке выхода воздуха скапливается влага,

которая затем начинает капать.

С5: Неисправность соединительного

●

Проверьте правильность соединений. При

кабеля:

необходимости замените старую плату

управления на новую.

F1: Неисправность датчика

●

Проверьте надежность соединения датчика

температуры окружающей среды

температуры в помещении на внутреннем блоке.

в помещении

F2: Неисправность датчика

●

Проверьте надежность соединения датчика

температуры испарителя

температуры испарителя.

H1: Оттайка

●

Это нормальное состояние.

В случае возникновения одной из перечисленных неисправностей

немедленно остановите любые манипуляции с устройством, отключите

его от сети электропитания и обратитесь за оказанием квалифицированной

помощи в центр обслуживания

Сильный шум во время работы

Сильный запах во время работы

Утечка воды в блоке

УЗО или воздушный переключатель часто

Остановите работу и отключите

отключается

устройство от сети электропитания.

Попадание воды или иной жидкости в блок

Перегрев кабеля и вилки электропитания.

Монтажная инструкция

ПРЕДУПРЕЖДЕНИЕ

Монтаж блока должен производиться исключительно высококвалифицированным персоналом

центра обслуживания в соответствии с местными и государственными стандартами, а также

с положениями, описанными в данном Руководстве.

Прежде чем начинать монтаж, обратитесь в местный авторизованный центр обслуживания.

3. В случае если данное требование не будет соблюдено, Пользователь не сможет обратиться

за помощью в данный центр обслуживания в случае возникновения неисправности.

При демонтаже обращайтесь за квалифицированной поддержкой в центр обслуживания.

Внимание: при взаимодействии с электрическими контактами необходимо полностью

отсоединить блок от сети электропитания.

Для электрических контактов Y-типа: во избежание опасности в случае повреждения кабеля

электропитания замена его должна осуществляться на заводе-производителе, агентом центра

обслуживания либо любым другим авторизованным специалистом.

Блок необходимо устанавливать таким образом, чтобы сохранялся легкий доступ к вилке.

Так как температура в холодильном контуре высокая, необходимо отделять промежуточный

кабель от медной трубы.

Внимание: данное оборудование не предназначено для использования людьми с ограниченными

возможностями, в т.ч. детьми, без должного надзора в целях безопасности.

Детям категорически запрещено играть с оборудованием.

Место монтажа:

Правильный выбор положения блока является ключевым моментом в эффективности работы

оборудования. Следует избегать следующих мест для осуществления монтажа:

●

Места, имеющие сильные источники тепла, а также содержащие высокую концентрацию

паров, воспламеняемых газов, летучих веществ.

●

Места с высокочастотными электромагнитными волнами, источниками которых являются

радиотехническое оборудование, медицинское оборудование и т.д.

● Места с высоким содержанием морских солей в воздухе (например, пляжная зона).

● Места с воздухом, загрязненным промышленными отходами (пары, масла).

Места с высокой концентрацией сульфидов (зона гейзеров).

●

Места, подвергаемые коррозийным инвазиям, с низким качеством чистоты воздуха

Монтажная инструкция

Место для монтажа внутреннего блока

Входы/выходы блока не должны быть загромождены посторонними объектами. Это

затрудняет свободное прохождение воздуха, необходимое для эффективной работы

кондиционера.

Выбирайте место, руководствуясь доступом к наружному блоку в целях обеспечения

надежного и легкого дренажа.

Выбирайте место, недоступное для детей.

Выбирайте место, руководствуясь толщиной стены, достаточной для того, чтобы

выдержать вес блока и обеспечить надежность крепления в случае сильных

вибраций.

Блок должен быть установлен на расстоянии не менее 250 см от пола, а также с

учетом легкого доступа к повседневному обслуживанию.

Расстояние между блоком и другими электрическими приборами (радио, ТВ) должно

быть не менее 1 м.

Выбирайте место таким образом, чтобы обеспечивался легкий доступ к фильтру.

Убедитесь, что монтаж внутреннего блока согласуется с монтажными габаритными

схемами оборудования.

9. Не устанавливайте блок в прачечных или в зоне плавательных бассейнов и т.д.

Место для монтажа наружного блока:

Выбирайте место таким образом, чтобы шум во время работы блока не создавал

неудобств соседним объектам.

Выбирайте место с хорошей вентиляцией.

Входы/выходы блока не должны быть блокированы.

Выбирайте место, руководствуясь толщиной стены, достаточной для того, чтобы

выдержать вес блока и обеспечить надежность крепления в случае сильных

вибраций.

Выбирайте сухое место, но монтажа в местах под прямым воздействием солнечных

лучей либо сильного ветра.

Убедитесь, что монтаж блока осуществляется в соответствии с инструкциями по

монтажу и обеспечивается легкий доступ к обслуживанию и ремонту.

Разница высот между внутренним и наружным блоком должна быть около 5 м,

длина соединительного провода не должна превышать 10 м.

Выбирайте место, недоступное для детей.

9. Выбирайте место таким образом, чтобы блок во время работы не создавал

неудобств пешеходам на улице и не нарушал городской ландшафт.

Меры электробезопасности

Электрический контур оборудования должен соответствовать местным требовани

ям энергопотребления.

Не оказывайте механическое силовое воздействие на провод электропитания, не

тяните за провод.

Необходимо обеспечить надежное заземление оборудования, а также установить

УЗО с помощью квалифицированных специалистов.

Защитный автомат необходим для предупреждения коротких замыканий и

перегрузки по току.

Минимальное расстояние между блоком и легковоспламеняемым объектом должно

быть не менее 1.5 м.

Оборудование должно быть установлено с учетом всех государственных требова

ний по электропроводке.

6. Многополюсный выключатель с минимальным зазором между контактами 3 мм

должен быть подсоединен к стационарной электропроводке.

Монтажная инструкция

Примечание:

●

Убедитесь, что проводящая жила, нейтральный провод и заземляющий провод

надежно подсоединены к единой штепсельной вилке .

● Некорректные электрические соединения могут привести к поражению

электрическим током или пожару.

Требования по заземлению

Данное оборудование относится к категории I электрических приборов. Убедитесь,

что оборудование надежно заземлено.

Желто-зеленый провод предназначен исключительно для заземления, не

используйте данный провод в иных целях. Некорректное заземление может

привести к поражению электрическим током.

3. Сопротивление заземления должно соответствовать государственным требованиям

по электропроводке.

4. Электропитание должно подаваться через надежный заземляющий клеммник.

Категорически запрещается подсоединять заземляющий провод к следующим

объектам:

Жидкостная линия

Газовая линия

Канализационная линия

Иные объекты, несовместимые, по мнение специалистов, с заземляющим

проводом.

5. Модель и номинальные значения предохранителя должны соответствовать

номинальным значениям на плате управления либо на крышке предохранителя.

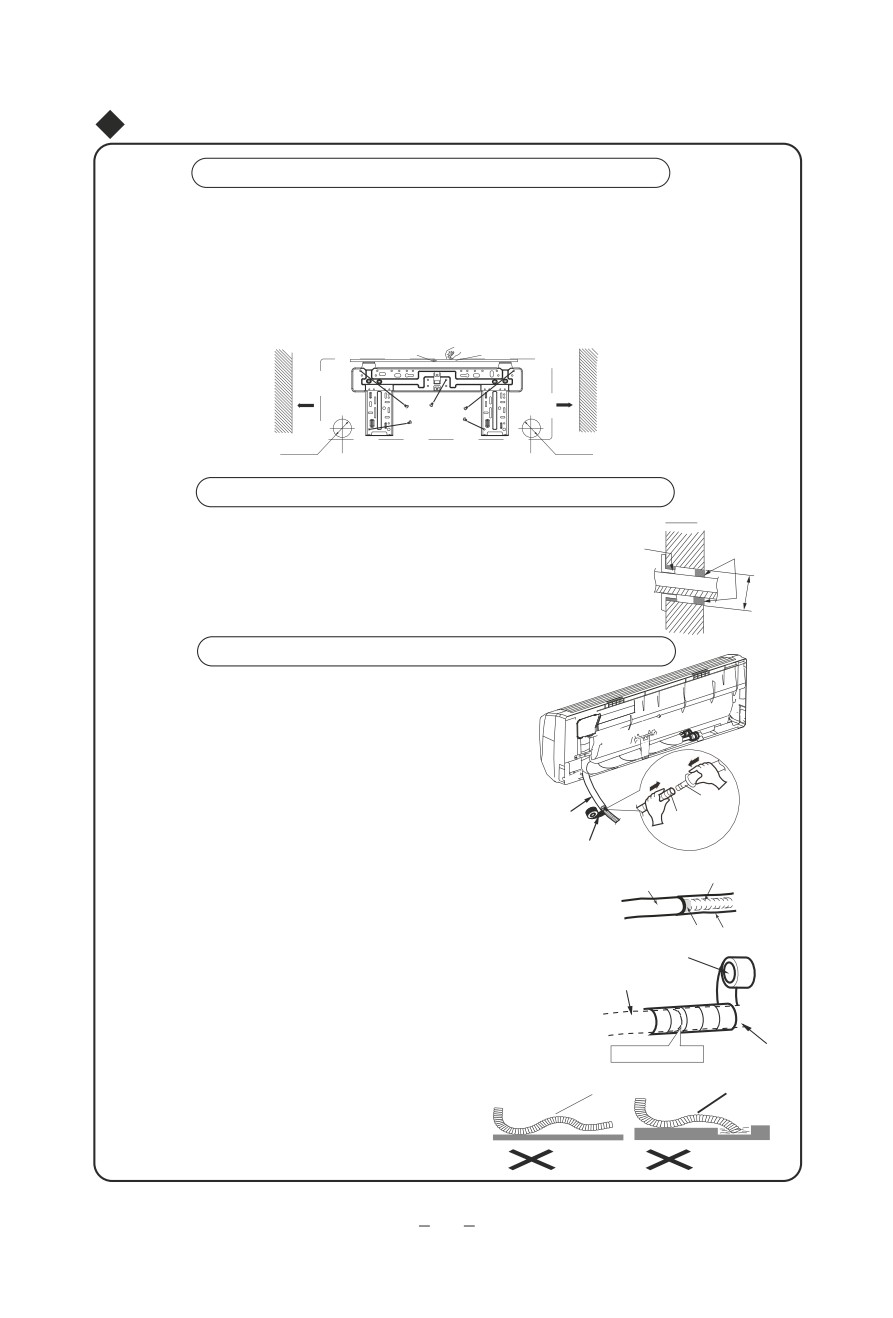

Монтаж внутреннего блока

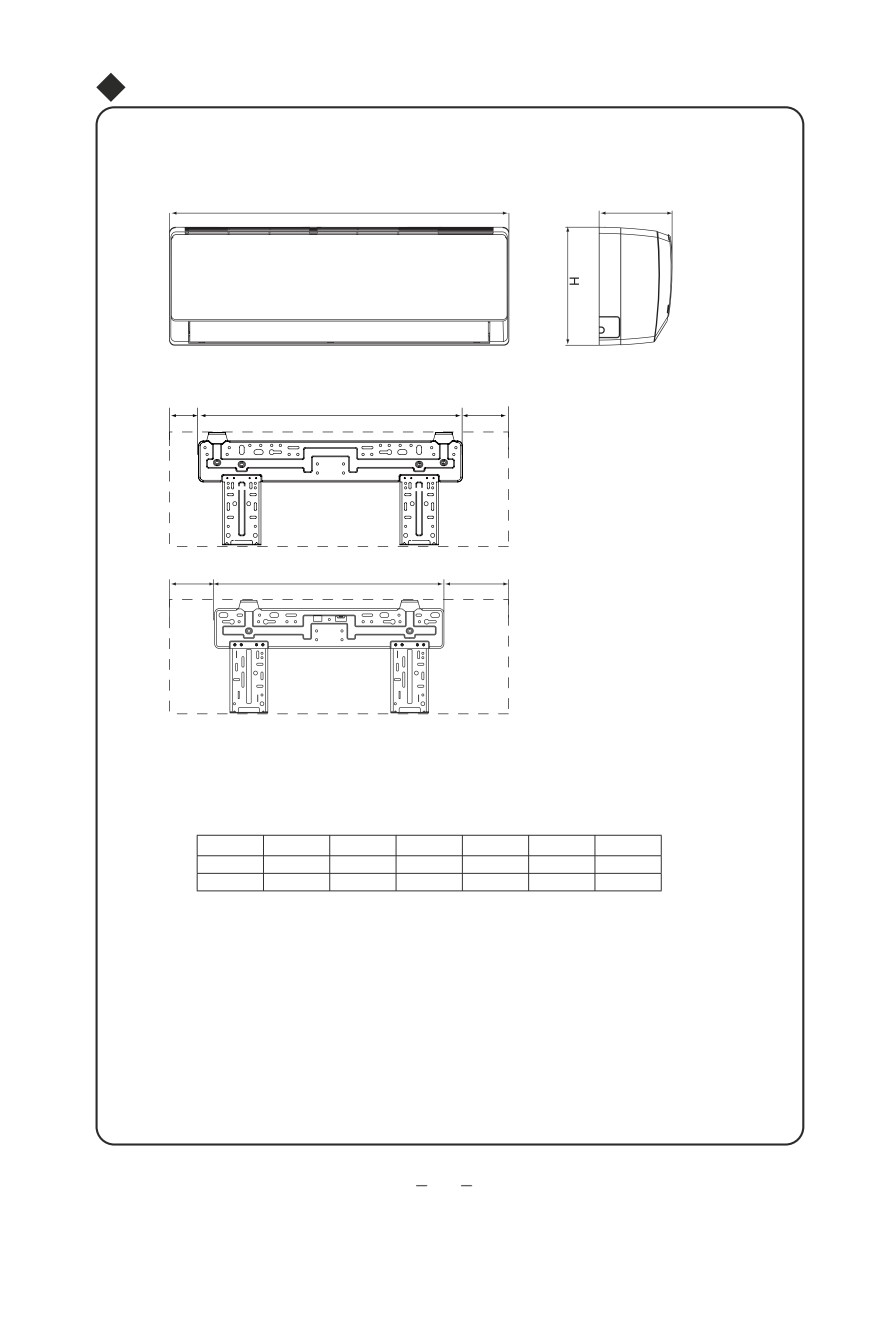

Установка монтажной пластины

1. Монтажную пластину необходимо установить горизонтально. Поскольку выход дренажно

го поддона на внутреннем блоке двустороннего типа, во время монтажа необходимо

установить блок под небольшим уклоном в сторону выхода поддона для эффективного

слива конденсата в дренажный трубопровод.

2. Зафиксируйте монтажную пластину на стене с помощью крепежных винтов.

3.Убедитесь, что монтажная пластина надежно закреплена и способна выдержать вес до 60

кг. В то же время вес блока должен быть равномерно распределен между четырьмя

крепежными винтамис

тена

стена

отметка по центру

уровень

рас-

стояние

до стены

достены

150 мм

150мм

левая сторона

правая сторона

Φ55mm or Φ70mm

(Подключение трубопровода сзади)

Рис.5 all

(Подключение трубопровода сзади)

Отверстие в стене для трубопровода

нутри

снаружи

1. Просверлите отверстие (Ф 55 или Ф70) в стене под

помещения

трубопровод

уплотнительная

небольшим уклоном вниз в сторону наружного блока.

в стене

прокладка

2. Вставьте в отверстие для трубопровода муфту для защиты

Ф55

или

от повреждений соединительной и электрической частей

Ф70

при проведении через отверстие.

Установка сливного шланга

1.Подсоедините сливной шланг к сливной трубе

внутреннего блока. Затяните соединение

монтажной лентой.

outlet pipe of

сливная труба

indoor unit

внутреннего блока

drain hose

2.Поместите сливной шланг в изоляционную трубу.

монтажная лента

сливная труба

сливной шланг

внутреннего блока

3.Затяните изоляционную трубу широкой монтажной лентой

монтажная лента

изоляционная

для предотвращения сдвига изоляционной трубы. Слегка

монтажная лента

труба

наклоните сливной шланг вниз для для эффективного

outlet pipe of

слива конденсата в дренаж.

indoor unit

Примечание: Изоляционная труба должна быть надежно

подсоединено

изоляционная

подсоединена к муфте снаружи сливного трубопровода.

труба

Сливной шланг должен быть слегка наклонен вниз без

выпуклость

искривление

перегибов. Не погружайте конец сливного шланга в воду.

затоплено

Монтаж внутреннего блока

Подсоединение электрических проводов

внутреннего и наружного блоков

1. Откройте панель, подняв крышку.

2. Открутите крепежные винты и снимите крышку.

3. Аккуратно протащите провод электропитания через отверстие для межблочного кабеля,

находящееся в задней части внутреннего блока, и вытащите с передней стороны блока.

4. Все провода должны быть подсоединены согласно электрической схеме блока.

5. Подсоедините к блоку кабель электропитания и накройте его крышкой, уплотните линию

питания и закрепите крепежными винтами.

6. Закройте крышку лицевой панели.

Для блоков, работающих на охлаждение и обогрев, линия связи может проходить через

клеммник внутреннего блока. Ее необходимо закрепить с помощью зажима для проводов,

находящегося под корпусной обшивкой блока

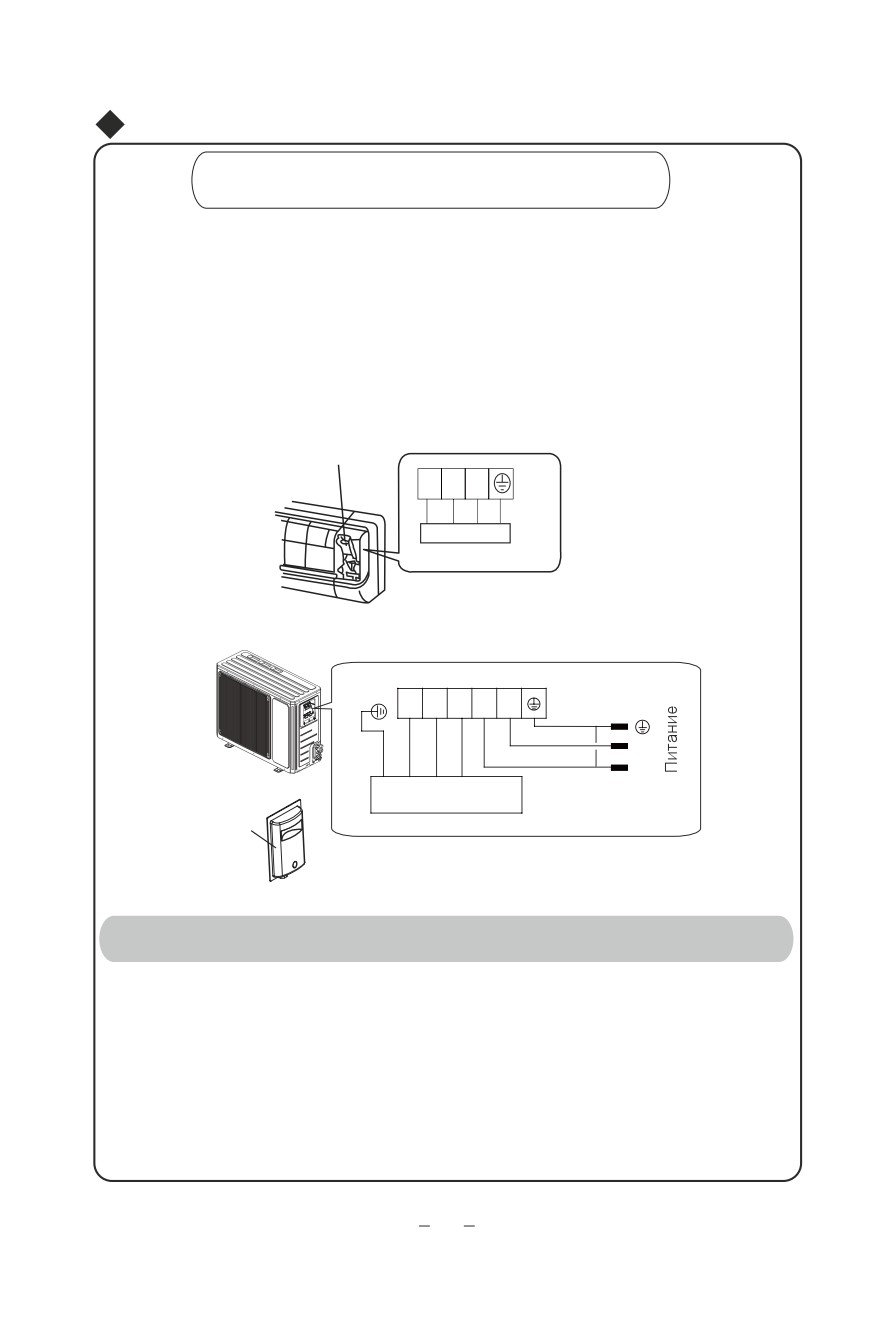

RK-09-12SVGI/RK-09-12SVGIE. Подключение кабеля питания к внутреннему блоку.

Крышка

N(1)

Гол.

Черн

Кор.

Желт. зелен.

Клемма для межблочного

кабеля

RK-18-24SVGI/RK-18-24SVGIE. Подключение кабеля питания к наружному блоку.

N(1)

Желт. зел.

Желт.

Гол.Чер.Кор.

Гол.

зел.

Кор.

Межблочный кабель

Крышка

ПРИМЕЧАНИЕ:

Все провода внутреннего и наружного блоков должны соединяться квалифицированными

специалистами.

● Все электрические контакты должны быть корректно подсоединены. Некорректное

подсоединение может привести к неисправности блока.

●

Винты клеммника необходимо закручивать до упора.

●

После закручивания винтов необходимо слегка потянуть за провод, чтобы проверить

надежность его крепления.

●

Во избежание поражения электрическим током убедитесь, что все электрические

соединения надежно заземлены.

После прокладки электрических проводов проверьте соответствие контактов, а также

●

правильно ли закреплена крышка лицевой панели. Некорректная установка может

привести к поражению электрическим током, либо к пожару.

Монтаж внутреннего блока

Внешнее

соединение

газовая линия

электропровода

●

Трубопровод может отводиться вправо, вправо и назад,

Жидкостная

влево или влево и назад.

линия

При прокладке трубопровода и электропроводки с

Крышка 2

Крышка 1

Теплоизоляция

правой или левой части внутреннего блока удалите

газовой

Теплоизоляция

линии

жидкостной

крышки 1 или 2 при необходимости (как показано на

Рис.7

В конце затяните

Дренажный

линии

Рис.7).

изоляционной лентой

трубопровод

⑴

Удалите крышку 1 при прокладке только электропроводки

⑵

Удалите крышку 1 и 2 при прокладке трубопровода и

электропроводки.

влево

Извлеките трубопровод из блока, обвяжите трубы,

Вправо

влево и назад

электропроводку, сливной шланг монтажной лентой,

а затем пропустите через отверстие для

вправо и назад

Рис.8

трубопровода (как показано на Рис. 8).

Монтажная

шпилька

Монтажная

Подвесьте монтажные слоты внутреннего блока на

пластинка

Монтажная

выступы монтажной пластины и убедитесь, что они

пластинка

надежно закреплены. (как показано на Рис.9).

Рис.9

Место монтажа должно быть на расстоянии 200-250 см от пола.

Монтаж соединительного трубопровода

Соотнесите центр конусного раструба трубопровода с

соответствующим штуцером.

Вкрутите конусную гайку вручную, а затем закрутите ее

до упора гаечным ключом и динамометрическим ключом,

опираясь на следующую Таблицу:

трубопровод

гайка с конусной

внутреннего блока

резьбой трубопровод

Диаметр

Крутящий момент

шестигранной гайки

(N-m)

Ф6

15～20

гаечный ключ

Ф9,52

30～40

динамометрический

Ф12

45～55

ключ

Ф16

60～65

Ф19

70～75

ПРИМЕЧАНИЕ:

Сначала подсоедините соединительный трубопровод к внутреннему блоку, затем к

наружному. Аккуратно осуществляйте сгиб трубы. Не повредите соединительный

трубопровод. Убедитесь, что соединительная гайка надежно закреплена, в обратном

случае возможна утечка.

Монтаж наружного блока

Электрическая схема

1. Снимите крышку с правой или лицевой панели наружного блока.

2. Снимите зажим с проводов, подсоедините провод электропитания

к клеммному разъему и зафиксируйте его.

3. В блоках, работающих только на охлаждение, и в блоках с тепловым насосом,

зафиксируйте кабель электропитания зажимом для проводов, затем с помощью зажима

зафиксируйте линию связи, затем подсоедините соответствующий клеммник.

4. Убедитесь, что контакты надежно закреплены.

5. Снова установите крышку на боковой или лицевой панели.

ПРИМЕЧАНИЕ:

●

Некорректная прокладка и соединение проводов могут привести к неисправностям.

●

После прокладки проводов убедитесь, что в зоне питающего провода сохраняется

свободное пространство.

Данные, приведенные выше, предназначены для общего ознакомления. При монтаже

●

опирайтесь на фактические технические параметры.

Откачка воздуха вакуумным насосом и проверка утечек

1. Подсоедините шланг для заправки хладагента от маномет-

рического коллектора к сервисному порту вентиля низкого

давления (вентили низкого и высокого давления должны быть

закрыты).

2. Подсоедините накидную гайку шланга для заправки

хладагента к вакуумному насосу.

Манометр

3. Полностью открутите рукоятку вентиля низкого и высокого

- 70 см рт.ст.

давления (Lo).

4. Включите вакуумный насос для откачки воздуха. В начале

вентиль низкого

вентиль

давления (Lo)

высокого

процедуры слегка ослабьте соединительную гайку шланга от

открытый

давления (Hi)

закрытый

вентиля низкого давления, чтобы проверить, проходит ли

воздух внутрь (изменился ли звук в вакуумном насосе, упала

шланг для заправки

хладагента

ли отметка на мановакууметре до 0). Затем закрутите гайку.

5. Процедуру необходимо проводить в течение 15-30 минут и

жидкостный вентиль

вакуумный

убедиться, что значения мановакууметра составляют -1.0 х

насос

10e5 Па (-76cmHg).

газовый вентиль

6. Полностью откройте вентили высокого и низкого давления.

Рис.10

7. Снимите шланг для заправки хладагента с конца низкона-

порного вентиля.

8. Закройте вентили низкого и высокого давления на

манометрическом коллекторе.

Отвод конденсата с наружного блока

(Только для установок с тепловым насосом)

Во время Обогрева конденсат и талая вода в результате

оттайки должны выводиться из системы через сливной шланг.

Отверстие для

слива воды

Вставьте дренажную муфту на наружном блоке в отверстие

Нижняя рама

Φ25 на основной панели и прикрепите сливной шланг к муфте

сливная пробка

таким образом, чтобы конденсатная вода могла свободно

Дренажная муфта

выводиться через наружный блок. Необходимо насадить

Шланг (доступен в продаже,

дренажную пробку на отверстие диаметром Ф25.

внутр.диаметр 16 мм)

Согласно фактическим параметрам монтажник может

определить, необходимы ли дренажные пробки для

остальных отверстий.

Проверка после монтажа и пробная эксплуатация

Проверка после монтажа

Область проверки

Возможные неисправности

Надежно ли закреплен блок

Блок может упасть, трястись, издавать шум

Проведена ли проверка системы на

Эффективность охлаждения/обогрева может

утечку хладагента

понизиться из-за понижения

производительности

Есть ли необходимость в проведении

Риск конденсации и просачивания воды

теплоизоляции трубопровода

Исправно ли работает дренаж

Риск конденсации и просачивания воды

Соответствует ли фактическое

Несоблюдение правил электрической

напряжение значению, указанному на

безопасности может привести к неисправности

паспортной табличке оборудования

или поломке частей оборудования

Правильно ли проложены

Несоблюдение правил монтажной безопасности

электропроводка и трубопровод

может привести к неисправности или поломке

частей оборудования

Проведено ли надежное заземление

Без надежного заземления может произойти

оборудования

утечка тока

Соответствует ли заявленным

Несоблюдение правил электрической

спецификациям провод

безопасности может привести к неисправности

электропитания

или поломке частей оборудования

Нет ли помех на входе/выходе воздуха

Эффективность охлаждения/обогрева может

понизиться из-за понижения

производительности

Запротоколированы ли значения

Данные по количеству хладагента в системе

длины соединительного трубопровода

могут быть неверны

и количества хладагента в контуре

Пробная эксплуатация

1. Подготовка пробной эксплуатации

●

Не подключайте блок к сети электропитания до завершения монтажа.

●

Электропроводка должна быть надежно и правильно подсоединена.

●

Запорные вентили на соединительных трубопроводах должны быть открыты.

●

Блок должен быть полностью очищен от различных загрязнений после монтажа

(например, металлической стружки).

2. Метод пробной эксплуатации

Подключите оборудование к сети электропитания, нажмите кнопку ВКЛ/ВЫКЛ на

●

пульте дистанционного управления для начала работы.

● Нажмите кнопку РЕЖИМ для выбора необходимого режима: ОХЛАЖДЕНИЕ,

ОБОГРЕВ (недоступен для типа Только охлаждение), ВЕНТИЛЯТОР. Проверьте,

исправно ли работает кондиционер в выбранном режиме.

Монтаж и обслуживание фильтра с

активированным углем (Опция)

Проверка после монтажа

1. Поднимите переднюю панель за обе стороны, в направле-

нии указанном стрелкой.

Затем снимите воздушный фильтр (как показано на

Рис.a).

2. Прикрепите дополнительный фильтр на воздушный

фильтр, как показано на Рис. b

3. Установите воздушный фильтр по направлению стрелки,

как показано на Рис. с, затем закройте панель.

Рис.a

Основной

фильтр

Дополнит.

фильтр

Рис.b

Рис.c

Очистка и Монтаж

Снимите дополнительный фильтр и переустановите его после очистки в соответствии с

инструкций по установке. Не используйте щетку или твердые предметы для очистки

фильтра. После очистки, обязательно высушите его в тени.

Срок службы

Общий срок службы дополнительного фильтра составляет около одного года при

нормальном состоянии. Что касается фильтра с ионами серебра , он не работает, если его

поверхность становится черной (зеленой).

● Это дополнительная инструкция приводится для внутреннего блока с дополнительными

фильтрами. Возможно отличие реального продукта от того, что приведено на картинке.

Количество дополнительных фильтров определяется заказом.

Конфигурация соединительного трубопровода и

объема дозаправки хладагента

1. Стандартная длина соединительного трубопровода

·5 м; 7,5 м; 8 м.

2. Минимальная длина соединительного трубопровода

Для блока со стандартной длиной соединительного трубопровода 5 м нет ограничений

на минимальную длину соединительного трубопровода. Для блока со стандартной

длиной соединительного трубопровода 7,5 м и 8 м минимальная длина соединительного

трубопровода - 3 м.

3. Максимальная длина соединительного трубопровода

Таблица 1: Максимальная длина соединительного трубопровода между блоками: м

Максимальная

Производи

длина

Производи

длина

тельность

соединительного

тельность

соединительного

трубопровода

5000Btu/h

24000Btu/h

(1465Вт)

(7032 Вт)

7000Btu/h

28000Btu/h

(2051 Вт)

( 8204 Вт)

9000Btu/h

36000Btu/h

(2637 Вт)

(10548 Вт)

12000Btu/h

42000Btu/h

(3516 Вт)

(12306 Вт)

18000Btu/h

48000Btu/h

(5274 Вт)

(14064Вт)

4. После удлинения соединительного трубопровода необходима дозаправка хладагента и

добавление масла в систему.

После удлинения соединительного трубопровода на 10 м, исходя из стандартной длины,

●

необходимо добавить по 5 мл масла для хладагента на каждые 5 добавленных метров

трубопровода.

●

Метод расчёта необходимого объема хладагента для дозаправки (исходя из длины

жидкостной линии):

Объема хладагента для дозаправки = добавленная длина трубопровода жидкостной

линии х объем хладагента для дозаправки/метр

Если добавленная длина трубопровода превышает 5 м, добавляйте хладагент, исходя из

●

фактических параметров, т.е. фактической добавленной длины трубопровода.Объема

хладагента для дозаправки/метр зависит от диаметра жидкостной линии. См. таблицу

ниже:
