ПРОЕКТ ГЕНЕРАЛЬНОГО ПЛАНА СЕЛЬСКОГО ПОСЕЛЕНИЯ ТЫМЛАТ
КАРАГИНСКОГО МУНИЦИПАЛЬНОГО РАЙОНА
КАМЧАТСКОГО КРАЯ
ГЕНЕРАЛЬНЫЙ ПЛАН
СЕЛЬСКОГО ПОСЕЛЕНИЯ ТЫМЛАТ
ЭЛЕКТРОННАЯ ВЕРСИЯ ПРОЕКТА
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
Омск 2009
2
Электронная версия проекта
СОДЕРЖАНИЕ:
1. ОПИСАНИЕ СТРУКТУРЫ ЭЛЕКТРОННОЙ ВЕРСИИ ПРОЕКТА
4
1.1 Общее описание проекта
4
1.2. Структура проекта
6
1.3. Структура атрибутивных данных основных таблиц проекта
20
2. ОПИСАНИЕ РАБОЧИХ НАБОРОВ ПРОЕКТА
41
3. КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
41
3.1 Введение
56
3.2 Основная часть
57
4. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
64
4.1 Термины и определения, используемые при описании рабочих наборов
64
4.2 Термины и определения MapInfo
64
3
Электронная версия проекта
1. ОПИСАНИЕ СТРУКТУРЫ ЭЛЕКТРОННОЙ ВЕРСИИ ПРОЕКТА
1.1 Общее описание проекта
Градостроительная документация проекта генерального плана муниципального образования
сельское поселение Тымлат сформирована в соответствии с Законом № 614 Камчатской области от
14 мая 2007 года, контрактом и техническим заданием.
Материалы проекта генерального плана состоят из двух основных частей: утверждаемая
часть и обосновывающие материалы;
Состав схем проекта следующий:
Утверждаемая часть:
-
Генеральный план. Основной чертеж;
-
Генеральный план. Основной чертеж с. Тымлат;
-
Схема административных границ, функциональных зон, границ территорий и земель;
-
Схема административных границ, функциональных зон, границ территорий и земель с.
Тымлат;
-
Схема ограничений использования территории;
-
Схема ограничений использования территории с. Тымлат;
-
Схема развития объектов транспортной инфраструктуры, объектов и сетей инженерно-
технического обеспечения территории;
-
Схема развития объектов транспортной инфраструктуры, объектов и сетей инженерно-
технического обеспечения территории с. Тымлат.
Обосновывающие материалы:
-
Схема современного использования территории. Схема ограничений использования
территории;
-
Схема современного использования территории. Схема ограничений использования
территории с. Тымлат;
-
Схема современного транспортного обслуживания и инженерного обеспечения
территории;
-
Схема современного транспортного обслуживания и инженерного обеспечения
территории с. Тымлат;
-
Cхема предложений по территориальному планированию;
-
Cхема предложений по территориальному планированию с. Тымлат.
4
Электронная версия проекта
Электронная версия проекта генерального плана территории муниципального образования
сельское поселение Тымлат реализована в виде набора проектов
(*.wor) формата MapInfo,
записанных на DVD-диск, прилагаемый к пояснительной записке.
Проекты MapInfo представляют собой наборы графических и семантических данных
позволяющих формировать чертежи, входящие в состав проекта генерального плана территории
муниципального образования сельское поселение Тымлат. Для просмотра и редактирования
данных предполагается использование MapInfo Professional версии 6.5 и выше.
Картографические материалы проекта генерального плана территории муниципального
образования и входящих в его состав населенные пункты сделаны в местной системе координат
(План-схема).
Проект генерального плана содержит:
Рабочие наборы (формат MapInfo) - 14
Используемые форматы данных:
*.doc - документ Microsoft Word;
*.jpg, *.tif , *.pcx - растровая топографическая основа;
*.tab - таблица MapInfo;
*.wor - рабочий набор MapInfo.
5
Электронная версия проекта
1.2. Структура проекта
Открывая, прилагаемый к проекту диск, вы видите следующие папки: «Генеральный план»,
«Обосновывающие материалы» и «База проекта» (Рис 1.1).
В папке
«Генеральный план» присутствуют папки:
«Положения о территориальном
планировании» и «Схемы территориального планирования». В них собраны основные документы
генерального плана: пояснительные записки и файлы рабочих наборов MapInfo, позволяющих
формировать карты и схемы, входящие в состав проекта генерального плана муниципального
образования.
В папке «Положения о территориальном планировании» присутствуют папки «Раздел 1» и
«Раздел
2».
«Раздел
1» содержит пояснительную записку
«Положение о территориальном
планировании», «Раздел 2» - пояснительную записку «Проект плана реализации генерального
плана» (не разрабатывается в этом проекте).
Папка «Схемы территориального планирования» содержит файлы рабочих наборов схем
утверждаемой части генерального плана
В папке «Обосновывающие материалы» присутствуют папки: «Часть 1» и «Часть 2». В них
собраны основные документы по обоснованию генерального плана: пояснительные записки и
файлы рабочих наборов MapInfo, позволяющих формировать схемы, входящие в состав проекта.
В папке «Часть 1» находится пояснительная записка. В папке «Часть 2» - файлы рабочих
наборов карт (схем) по обоснованию генерального плана.
В папках, содержащих файлы рабочих наборов MapInfo, присутствует папка «Графические
материалы», в которой находятся растровые файлы - аналоги карт и схем генерального плана для
улучшения читаемости проектной документации проекта.
Папка «База проекта» - информационная основа проекта, она содержит две папки: «System»
и «ГП 1345-09 Тымлат СП».
В папке «System» собраны все необходимые для работы с проектом системные утилиты,
шрифты, типы линий для MapInfo.
В папке «ГП 1345-09 Тымлат СП» находятся папки проектов муниципального образования
(Структура МО) и населенного пункта, входящего в его состав (Тымлат_проект).
Данные проекта генерального плана муниципального образования сельское поселение
Тымлат и входящего в его состав населенного пункта (папка «ГП 1345-09 Тымлат СП») в
электронном виде представлены отдельными папками с находящимися в них таблицами MapInfo
(тематическими картографическими слоями). Названия папок соответствуют их тематическому
назначению. Структура данных проекта показана на рисунке (Рис 1.2).
6
Электронная версия проекта
Генеральный план
Положения о территориальном планировании
Раздел 1
Раздел 2
Схемы территориального планирования
Обосновывающие материалы
Часть 1
Часть 2
База проекта
System
ГП 1345-09 Тымлат СП
Тымлат_проект
Структура МО

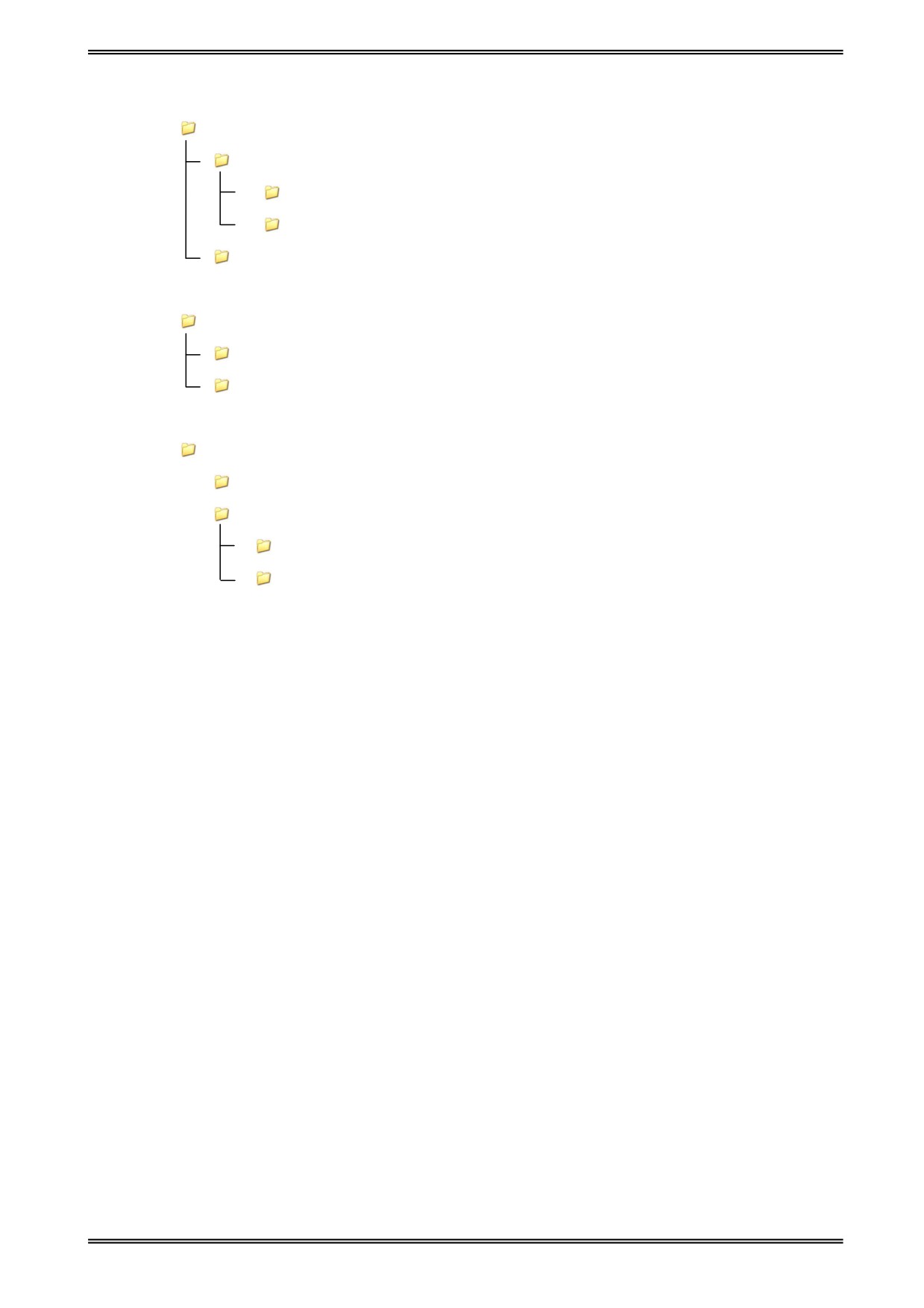

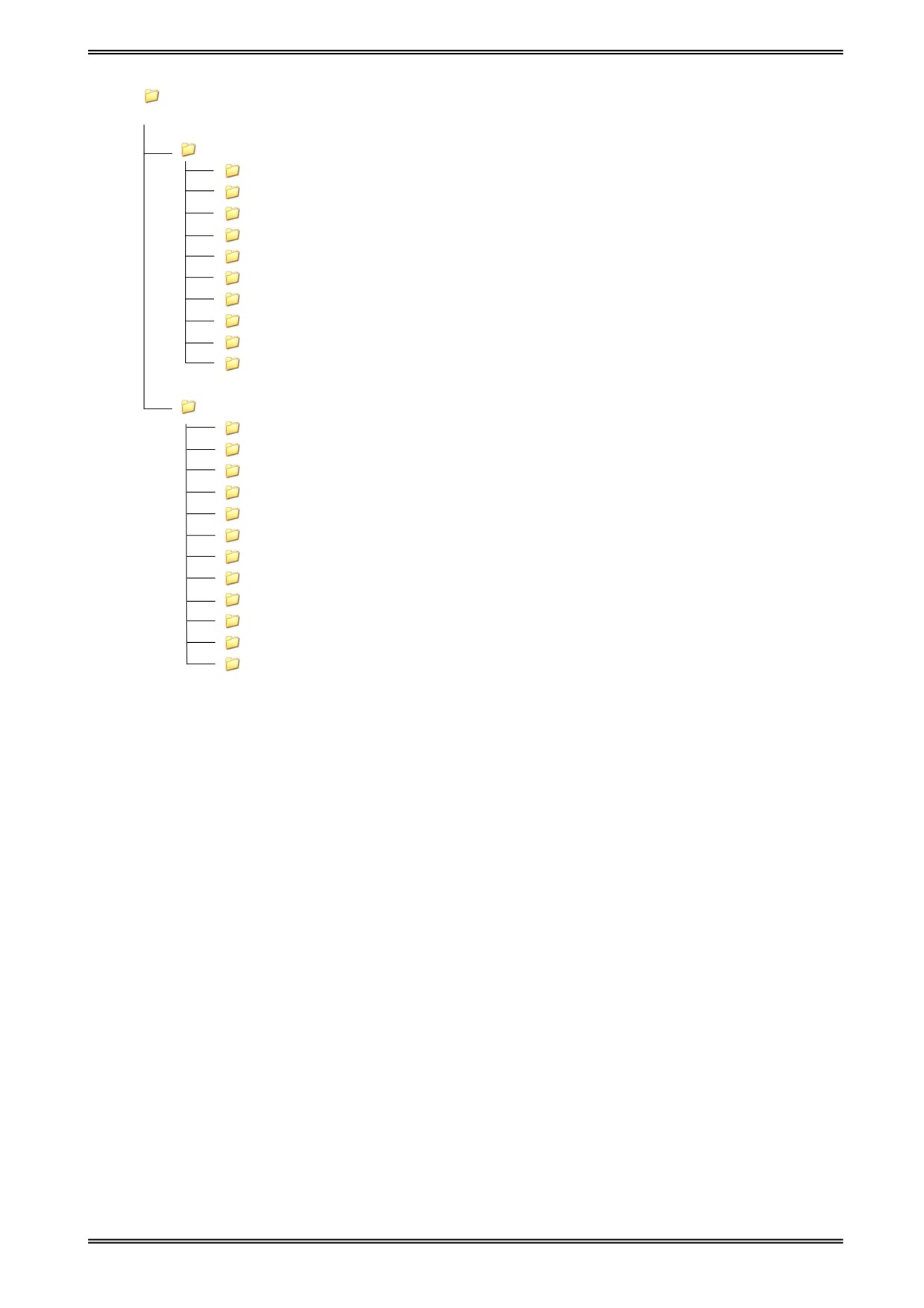

Рис. 1.1 Структура проекта
7
Электронная версия проекта
ГП 1345-09 Тымлат СП
Тымлат_проект
Административно-территориальное деление
Декоративная графика
Инженерная инфраструктура
Опорный план
Планировочная организация
Проектные решения
Территории с градостроительными ограничениями
Топография
Транспортная инфраструктура
Экспликация
Структура МО
Административно-территориальное деление
Декоративная графика
Земли различных категорий
Инженерная инфраструктура
Опорный план
Планировочная организация
Природные условия и ресурсы
Проектные решения
Ситуационная схема
Территории с градостроительными ограничениями
Транспортная инфраструктура
Экспликация
Рис. 1.2 Структура данных проекта
Данная структура
(состав таблиц) может быть не полной в связи с отсутствием
определенных объектов градостроительной деятельности. При дальнейшем развитии проекта
возможно создание таблиц по предложенной структуре таблиц пункт 1.3.
Тымлат_проект
- папки с основными данными проекта отдельных населенных пунктов
\Административно-территориальное деление
- данная папка содержит таблицы в формате MapInfo с данными об административно -
территориальном делении муниципального образования;
Границы_НП
- существующая граница населенного пункта, входящего в состав
муниципального образования;
Границы_НП_пр - граница населенного пункта, входящего в состав муниципального
образования, предлагаемая по генеральному плану.
8
Электронная версия проекта
Границы_МО - существующая граница муниципального образования (поселения);
Границы_МО_пр - граница муниципального образования (поселения), предлагаемая по
генеральному плану.
\Декоративная графика
- данная папка содержит таблицы в формате MapInfo, используемые для создания рабочих
наборов проекта;
\Инженерная инфраструктура
- данная папка содержит таблицы в формате MapInfo с данными об инженерной
инфраструктуре населенного пункта;
Водоотведение - существующее положение сетей системы водоотведения;
Водоотведение_пр
- размещение сетей системы водоотведения, предлагаемое по
генеральному плану;
Водоснабжение - существующее положение сетей системы водоснабжения;
Водоснабжение_пр
- размещение сетей системы водоснабжения, предлагаемое по
генеральному плану;
Газоснабжение - существующее положение сетей системы газоснабжения;
Газоснабжение_пр
- размещение сетей системы газоснабжения, предлагаемое по
генеральному плану;
Зоны_обслуж_об_водоотвед - существующие зоны покрытия доступности обслуживания
инженерными объектами;
Зоны_обслуж_об_водоотвед_пр -зоны покрытия доступности обслуживания инженерными
объектами, предлагаемыми по генеральному плану;
Зоны_обслуж_об_водоснабж - существующие зоны покрытия доступности обслуживания
инженерными объектами;
Зоны_обслуж_об_водоснабж_пр -зоны покрытия доступности обслуживания инженерными
объектами, предлагаемыми по генеральному плану;
Зоны_обслуж_об_газоснабж - существующие зоны покрытия доступности обслуживания
инженерными объектами;
Зоны_обслуж_об_газоснабж_пр -зоны покрытия доступности обслуживания инженерными
объектами, предлагаемыми по генеральному плану;
Зоны_обслуж_об_связи
- существующие зоны покрытия доступности обслуживания
инженерными объектами;
Зоны_обслуж_об_связи_пр
-зоны покрытия доступности обслуживания инженерными
объектами, предлагаемыми по генеральному плану;
9
Электронная версия проекта
Зоны_обслуж_об_теплоснабж - существующие зоны покрытия доступности обслуживания
инженерными объектами;
Зоны_обслуж_об_теплоснабж_пр
-зоны покрытия доступности обслуживания
инженерными объектами, предлагаемыми по генеральному плану;
Зоны_обслуж_об_электроснабж
- существующие зоны покрытия доступности
обслуживания инженерными объектами;
Зоны_обслуж_об_электроснабж_пр
-зоны покрытия доступности обслуживания
инженерными объектами, предлагаемыми по генеральному плану;
Об_водоотведения - существующее положение объектов системы водоотведения;
Об_водоотведения_пр - размещение объектов системы водоотведения, предлагаемое по
генеральному плану;
Об_водоснабжения - существующее положение объектов системы водоснабжения;
Об_водоснабжения_пр - размещение объектов системы водоснабжения, предлагаемое по
генеральному плану;
Об_газоснабжения - существующее положение объектов системы газоснабжения;
Об_газоснабжения_пр - размещение объектов системы газоснабжения, предлагаемое по
генеральному плану;
Об_связи - существующее положение объектов связи;
Об_связи_пр - размещение объектов связи, предлагаемое по генеральному плану;
Об_теплоснабжения - существующее положение объектов системы теплоснабжения;
Об_теплоснабжения_пр - размещение объектов системы теплоснабжения, предлагаемое по
генеральному плану;
Об_трубопровод
- существующие инженерные объекты на магистральных
продуктопроводах;
Об_трубопровод_пр
- размещение объектов на магистральных продуктопроводах,
предлагаемое по генеральному плану;
Об_электроснабжения - существующее положение объектов системы электроснабжения;
Об_электроснабжения_пр
-
размещение объектов системы электроснабжения,
предлагаемое по генеральному плану;
Связь - существующее положение линии связи;
Связь_пр - размещение линии связи, предлагаемое по генеральному плану;
Теплоснабжение - существующие положение сетей системы теплоснабжения;
Теплоснабжение_пр
-
размещение сетей системы теплоснабжения, предлагаемое по
генеральному плану;
Трубопровод - существующие магистральные продуктопроводы;
10
Электронная версия проекта
Трубопровод_пр
- предлагаемое по генеральному плану размещение магистральных
продуктопроводов;
Электроснабжение - существующее положение сетей системы электроснабжения;
Электроснабжение_пр - размещение сетей системы электроснабжения предлагаемое по
генеральному плану.
\Опорный план
- данная папка содержит таблицы в формате MapInfo с данными о современном состояния
территории населенного пункта;
Гидрография - водные объекты;
Зем_участки - земельные участки, поставленные на кадастровый учет;
Зоны_обслуж_об_мест_знач - существующие зоны покрытия доступности обслуживания
объектами социальной инфраструктуры местного значения;
Об_мест_знач - объекты социальной ифраструктуры местного значения;
Объекты_культурного_наследия - объекты культурного наследия;
Растительность - природные территории, покрытые растительностью;
Территории_застр_план - земельные участки, отведенные под планируемое строительство
объектов;
Функц_зонир
- существующее функциональное зонирование в границах населенного
пункта;
\Планировочная организация
- данная папка содержит таблицы в формате MapInfo с данными о планировочной
структуре населенного пункта;
Массив - границы планировочных массивов;
Район - границы планировочных районов;
Микрорайон - границы планировочных микрорайонов;
Квартал - границы планировочных кварталов.
\Проектные решения
- данная папка содержит таблицы в формате MapInfo с данными о предлагаемых проектных
решениях по генеральному плану населенного пункта;
Гидрография_пр - границы природных водоёмов с учётом благоустройства территории;
Растительность_пр
- природные территории, покрытые растительностью с учётом
благоустройства территории;
Об_мест_знач_пр - объекты социальной инфраструктуры местного значения, предлагаемые
по генеральному плану;
11
Электронная версия проекта
Зоны_обслуж_об_мест_знач_пр - зоны покрытия доступности обслуживания объектами
социальной инфраструктуры местного значения, предлагаемыми по генеральному плану;
Планиров_структура - планировочная структура территории;
Территории_перспектив_застройки - территории перспективной застройки за расчетный
период;
Территории_первоореред_развития - территории первоочередного развития (I этап);
Функц_зонир_пр_ГП
- функциональное зонирование в границах населенного пункта
согласно генеральному плану.
\ Территории с градостроительными ограничениями
- данная папка содержит таблицы в формате MapInfo с данными о градостроительных
ограничениях на территории населенного пункта;
Водоохранные_зоны - существующие водоохранные зоны;
Водоохранные_зоны_пр - водоохранные зоны, предлагаемые по генеральному плану;
Иные_зоны - иные зоны с особыми условиями использования;
Иные_зоны_пр
- иные зоны с особыми условиями использования, предлагаемые по
генеральному плану;
ОЗ_ист_водоснабж - охранные зоны существующих источников водоснабжения;
ОЗ_ист_водоснабж_пр - охранные зоны источников водоснабжения, предлагаемых по
генеральному плану;
ОЗ_об_культ_наследия - охранные зоны существующих объектов культурного наследия;
ОЗ_об_культ_наследия_пр - охранные зоны объектов культурного наследия предлагаемых
по генеральному плану;
ОЗ_ООПТ - охранные зоны существующих особо охраняемых природных территории;
ОЗ_ООПТ_пр - охранные зоны особо охраняемых природных территории, предлагаемых по
генеральному плану;
Охранные_зоны
- охранные зоны существующих объектов градостроительной
деятельности;
Охранные_зоны_пр
- охранные зоны объектов градостроительной деятельности,
предлагаемых по генеральному плану;
Санитар_защит_зоны
- санитарно-защитные зоны существующих объектов
градостроительной деятельности;
Санитар_защит_зоны_пр
- санитарно-защитные зоны объектов градостроительной
деятельности, предлагаемых по генеральному плану.
\Топография
12
Электронная версия проекта
- данная папка содержит таблицы в формате MapInfo с данными о топографической основе
на территорию населенного пункта.
\Транспортная инфраструктура
- данная папка содержит таблицы в формате MapInfo с данными о транспортной
инфраструктуре населенного пункта;
Границы_подтопления - существующие границы территорий подверженных затоплению в
период паводка, а так же грунтовыми водами;
Границы_подтопления_пр - границы территорий подверженных затоплению в период
паводка, а так же грунтовыми водами после проведения инженерных мероприятий в ходе
реализации генерального плана;
Дор_сеть - существующая дорожная сеть;
Дор_сеть_пр - дорожная сеть, предлагаемая по генеральному плану;
Жел_дор_сеть - существующая железнодорожная сеть;
Жел_дор_сеть_пр - железнодорожная сеть, предлагаемая по генеральному плану;
Зоны_обслуж_об_трансп - существующие зоны покрытия доступности обслуживания
объектами транспортной инфраструктуры;
Зоны_обслуж_об_трансп_пр
- зоны покрытия доступности обслуживания объектами
транспортной инфраструктуры, предлагаемыми по генеральному плану;
Инж_сооружения - существующие инженерно-технические сооружения;
Инж_сооружения_пр
- инженерно-технические сооружения, предлагаемые по
генеральному плану;
Маршруты_движения - существующие маршруты движения общественного транспорта;
Маршруты_движения_пр - маршруты движения общественного транспорта, предлагаемые
по генеральному плану;
Об_трансп_инфр - существующие объекты транспортной инфраструктуры;
Об_трансп_инфр_пр
- объекты транспортной инфраструктуры, предлагаемые по
генеральному плану;
Сечение_дор_полотна - поперечный профиль дорожного полотна.
\Экспликация
- данная папка содержит таблицы экспликации в формате MapInfo к графическим
материалам проекта;
Экспликация_ОГД_ГП - экспликация объектов градостроительной деятельности, схема
генерального плана населенного пункта в составе генерального плана поселения, городского
округа;
13
Электронная версия проекта
Экспликация_ОГД_ОМГП - экспликация объектов градостроительной деятельности, схема
современного состояния территории в составе обосновывающих материалов генерального плана
поселения, городского округа;
Экспликация_ОГДC_ГП - экспликация объектов градостроительной деятельности, сводная
схема генеральный плана поселения городского округа;
Экспликация_ОГО_ГП - экспликация объектов, имеющих градостроительные ограничения,
схема генерального плана в составе генерального плана городского округа;
Экспликация_ОГО_ОМГП
-
экспликация объектов, имеющих градостроительные
ограничения, схема градостроительных ограничений в составе обосновывающих материалов
генерального плана городского округа;
Экспликация_ОГО_ПЗЗ - экспликация объектов, имеющих градостроительные ограничения,
карта градостроительного зонирования в составе правил землепользования и застройки;
Экспликация_ОИИ_ГП
- экспликация объектов инженерной инфраструктуры, схема
генерального плана в составе генерального плана поселения, городского округа;
Экспликация_ОИИ_ОМГП - экспликация объектов инженерной инфраструктуры, схема
современного инженерного обеспечения в составе обосновывающих материалов генерального
плана городского округа;
Экспликация_ОКСП_ОМГП - экспликация объектов капитального строительства, схема
принятых градостроительных решений в составе обосновывающих материалов генерального
плана;
Экспликация_ОТИ_ГП
- экспликация объектов транспортной инфраструктуры, схема
развития транспортного обеспечения территории в составе генерального плана;
Экспликация_ОТИ_ОМГП - экспликация объектов транспортной инфраструктуры, схема
современного транспортного обеспечения территории в составе обосновывающих материалов
генерального плана.
Структура МО
- папка с данными о структуре муниципального образования в целом
\Административно-территориальное деление
- данная папка содержит таблицы в формате MapInfo с данными об административно -
территориальном делении субъекта федерации;
Границы_МР_ГО - границы муниципального района и городских округов;
Границы_МР_ГО_пр
- границы муниципального района и
городских округов,
предлагаемые по генеральному плану;
14
Электронная версия проекта
Границы_НП
- границы населенных пунктов, входящих в состав муниципального
образования;
Границы_НП_пр - границы населенных пунктов, входящих в состав муниципального
образования, предлагаемые по генеральному плану;
Границы_поселений - границы поселений, входящих в состав муниципального района;
Границы_поселений_пр - границы поселений, входящих в состав муниципального района,
предлагаемые по генеральному плану.
\Декоративная графика
- данная папка содержит таблицы в формате MapInfo используемые для создания рабочих
наборов проекта.
\Земли различных категорий
- данная директория содержит таблицы в формате MapInfo с данными о делении земель по
категориям в границах муниципального образования;
Границы_зем_участков - существующие границы земельных участков на межселенной
территории;
Границы_зем_участков_пр - границы земельных участков на межселенной территории,
предлагаемых по генеральному плану;
Земли_различных_категорий - земли различных категорий - состав земель;
Земли_различных_категорий_пр
- земли различных категорий, предлагаемые по
генеральному плану.
\Инженерная инфраструктура
- данная папка содержит таблицы в формате MapInfo с данными об инженерной
инфраструктуре муниципального образования;
М_трубопроводы - магистральные трубопроводы;
М_трубопроводы_пр
- магистральные трубопроводы, предлагаемые по генеральному
плану;
МС_газоснабжения - магистральные сети газоснабжения;
МС_газоснабжения_пр - сети газоснабжения, предлагаемые по генеральному плану;
МС_связи - магистральные сети связи;
МС_связи_пр - магистральные сети связи, предлагаемые по генеральному плану;
МС_электроснабжения - магистральные сети электроснабжения;
МС_электроснабжения_пр - сети электроснабжения, предлагаемые по генеральному плану;
Объекты_инж_инфр - объекты инженерной инфраструктуры;
15
Электронная версия проекта
Объекты_инж_инфр_пр
- объекты инженерной инфраструктуры, предлагаемые по
генеральному плану.
\Опорный план
- данная папка содержит таблицы в формате MapInfo с данными современного состояния
территории муниципального образования;
Объекты_культурного_наследия - объекты культурного наследия;
Объекты_мест_знач_МО - существующие объекты социальной инфраструктуры местного
значения на территории муниципального образования;
Функц_зонир_МО - существующее функциональное зонирование территории.
\Планировочная организация
- данная папка содержит таблицы в формате MapInfo с данными о планировочной структуре
муниципального образования;
Массив - границы планировочных массивов;
Район - границы планировочных районов;
Микрорайон - границы планировочных микрорайонов;
Квартал - границы планировочных кварталов.
\Природные условия и ресурсы
- данная папка содержит таблицы в формате MapInfo с данными о природных условиях и
ресурсах на территории муниципального образования;
Гидрография - водные объекты;
Гидрография_пр - водные объекты, с учётом благоустройства территории;
Ландшафт - ландшафт на территории муниципального образования;
Почвы - виды почв на территории муниципального образования;
Растительность - природная растительность.
\Проектные решения
- данная папка содержит таблицы в формате MapInfo с данными о проектных решениях
предлагаемых по генеральному плану муниципального образования;
Об_мест_знач_пр_МО
- объекты социального инфраструктуры местного значения,
предлагаемые по генеральному плану;
Планиров_структура_МО - планировочная структура;
Территории_перспектив_застройки - территории перспективной застройки за расчетный
период на территории муниципального образования;
Функц_зонир_пр_МО
- функциональное зонирование территории предлагаемое по
генеральному плану.
16
Электронная версия проекта
\Ситуационная схема
- данная папка содержит таблицы в формате MapInfo для ситуационной схемы генерального
плана муниципального образования.
\Территории с градостроительными ограничениями
- данная папка содержит таблицы в формате MapInfo с данными о градостроительных
ограничениях на территории муниципального образования;
Зоны_ГОЧС
- территории, подверженные чрезвычайным ситуациям природного и
техногенного характера;
Зоны_ГОЧС_пр - предполагаемые территории подверженные чрезвычайным ситуациям
природного и техногенного характера;
Зоны_ООПТ - охранные зоны особо охраняемых природных территорий;
Зоны_ООПТ_пр - охранные зоны особо охраняемых природных территорий, предлагаемых
по генеральному плану;
Зоны_ОУИТ - существующие территории с особыми условиями использования территории;
Зоны_ОУИТ_пр
- территории с особыми условиями использования территории,
предлагаемые по генеральному плану;
Территории_НПП - территории, подверженные проявлениям неблагоприятных природных
процессов;
Территории_НПП_пр
-
предполагаемые территории подверженные проявлениям
неблагоприятных природных процессов;
Территории_ООПТ - особо охраняемые природные территории;
Территории_ООПТ_пр - особо охраняемые природные территории, предлагаемые по
генеральному плану.
\Транспортная инфраструктура
- данная папка содержит таблицы в формате MapInfo с данными о транспортной
инфраструктуре муниципального образования;
Зоны_воздействия
- зоны, образованные существующими транспортными сетями,
оказывающие благоприятное воздействие на развитие региона;
Зоны_воздействия_пр
- зоны, образованные предлагаемыми транспортными сетями,
оказывающие благоприятное воздействие на развитие региона;
17
Электронная версия проекта
Зоны_обслуж_об_трансп - существующие зоны покрытия доступности обслуживания
объектами транспортной инфраструктуры;
Зоны_обслуж_об_трансп_пр
- зоны покрытия доступности обслуживания объектами
транспортной инфраструктуры, предлагаемыми по генеральному плану;
Инж_сооружения_МО - существующие инженерно-технические сооружения;
Инж_сооружения_пр_МО
- инженерно-технические сооружения, предлагаемые по
генеральному плану;
Маршруты_движения - существующие маршруты движения общественного транспорта;
Маршруты_движения_пр - маршруты движения общественного транспорта предлагаемые
по генеральному плану;
Объекты_трансп_инфр - существующие объекты транспортной инфраструктуры;
Объекты_трансп_инфр_пр - объекты транспортной инфраструктуры, предлагаемые по
генеральному плану;
ТС_автомобильные - существующие автомобильные транспортные сети;
ТС_автомобильные_пр
- автомобильные транспортные сети, предлагаемые по
генеральному плану;
ТС_альтернативные - существующие альтернативные транспортные сети;
ТС_альтернативные_пр
- альтернативные транспортные сети, предлагаемые по
генеральному плану;
ТС_водные - существующие водные транспортные сети;
ТС_водные_пр - водные транспортные сети, предлагаемые по генеральному плану;
ТС_железнодорожные - существующие железнодорожные транспортные сети;
ТС_железнодорожные_пр
- железнодорожные транспортные сети, предлагаемые по
генеральному плану.
\Экспликация
- данная папка содержит таблицы экспликации в формате MapInfo к графическим
материалам проекта;
Экспликация_ОГДМО_ГП - экспликация объектов градостроительной деятельности, схема
генерального плана муниципального образования в составе генерального плана поселения,
городского округа;
Экспликация_ОГДМО_ОМГП - экспликация объектов градостроительной деятельности,
схема генерального плана муниципального образования в составе обосновывающих материалов
генерального плана поселения, городского округа;
18
Электронная версия проекта
Экспликация_ОИИМО_ГП - экспликация объектов инженерной инфраструктуры, схема
генерального плана муниципального образования в составе генерального плана поселения,
городского округа;
Экспликация_ОИИМО_ОМГП - экспликация объектов инженерной инфраструктуры, схема
генерального плана муниципального образования в составе обосновывающих материалов
генерального плана поселения, городского округа;
Экспликация_ОМЗМО_ГП - экспликация объектов социальной инфраструктуры местного
знаения, схема генерального плана муниципального образования в составе генерального плана
поселения, городского округа;
Экспликация_ОТИМО_ГП - экспликация объектов транспортной инфраструктуры, схема
генерального плана муниципального образования в составе генерального плана поселения,
городского округа;
Экспликация_ОТИМО_ОМГП
- экспликация объектов транспортной инфраструктуры,
схема генерального плана муниципального образования в составе обосновывающих материалов
генерального плана поселения, городского округа.
19
Электронная версия проекта
1.3. Структура атрибутивных данных основных таблиц проекта
Запуская рабочий набор (*.wor), пользователь тем самым загружает комбинацию слоев
карты. Каждый объект на слое карты помимо графического изображения имеет и некие
атрибутивные данные: название объекта, тип объекта, характеристики объекта и т.п. Совокупность
атрибутивных данных объектов
(информация о характеристиках объекта) закладывается в
процессе создания слоя (таблицы MapInfo) в виде атрибутивных таблиц с конкретным набором и
названиями полей.
Основные таблицы проекта имеют следующую структуру атрибутивных данных:
« Населенный пункт»
Блок «Административно-территориальное деление»
Слои: Границы_МО, Границы_МО_пр, Границы_НП, Границы_НП_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
--
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Наименование
Символьное
150
Наименование
Статус_объекта
Символьное
50
Статус объекта
Площадь
Десятичное
15,2
Площадь
Площадь_по_документу
Десятичное
15,2
Площадь по документу
Население
Символьное
50
Численность население
Адм_террит_принадлежность
Символьное
100
Административная территориальная
принадлежность объекта
Документ
Символьное
100
Законодательный документ об
утверждении границ
Примечание
Символьное
200
Примечание
Блок «Инженерная инфраструктура»
Слои: Водоотведение, Водоотведение_пр, Водоснабжение, Водоснабжение_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Диаметр_трубы_мм
Символьное
50
Диаметр трубы мм
Длина_участка_сети
Десятичное
15, 2
Длина участка сети
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
20
Электронная версия проекта
Слои: Газоснабжение, Газоснабжение_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Диаметр_трубы_мм
Символьное
50
Диаметр трубы мм
Длина_участка_сети
Десятичное
15, 2
Длина участка сети
Рабочее_давление_МПа
Символьное
50
Рабочее давление МПа
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Зоны_обслуж_об_водоотвед, Зоны_обслуж_об_водоотвед_пр, Зоны_обслуж_об_водоснаб,
Зоны_обслуж_об_водоснаб_пр, Зоны_обслуж_об_газоснаб, Зоны_обслуж_об_газоснаб_пр,
Зоны_обслуж_об_электроснаб, Зоны_обслуж_об_электроснаб_пр, Зоны_обслуж_об_связи,
Зоны_обслуж_об_связи_пр, Зоны_обслуж_об_теплоснаб, Зоны_обслуж_об_теплоснаб_пр
Имя поля
Тип поля
Ширина
Описание
поля
Наименование
Символьное
200
Наименование
Примечание
Символьное
250
Примечание
Слои: Об_водоотведения, Об_водоотведения_пр, Об_водоснабжения, Об_водоснабжения_пр,
Об_газоснабжения, Об_газоснабжения_пр, Об_трубопровод, Об_трубопровод_пр,
Об_электроснабжения, Об_электроснабжения_пр, Об_связь, Об_связь_пр, Об_теплоснабжения,
Об_теплоснабжения_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Местоположение
Символьное
100
Местоположение
Степень_износа_%
Десятичное
15, 2
Степень износа %
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Ед_изм_мощности
Символьное
200
Единица измерения мощности
Мощность
Символьное
50
Мощность
Мощность_расчетная
Символьное
50
Мощность расчетная
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Связь, Связь_пр
Имя поля
Тип поля
Ширина поля
Описание
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
21
Электронная версия проекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Размер_град_ограничения
Символьное
50
Размер зоны
градограничения
Длина_участка_сети
Десятичное
15, 2
Длина участка сети
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Теплоснабжение, Теплоснабжение_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Горячее_водоснабжение
Символьное
10
Горячее водоснабжение
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Диаметр_трубы_мм
Символьное
50
Диаметр трубы мм
Длина_участка_сети
Десятичное
15, 2
Длина участка сети
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Трубопровод, Трубопровод_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Диаметр_трубы_мм
Символьное
50
Диаметр трубы мм
Длина_участка_сети
Десятичное
15, 2
Длина участка сети
Рабочее_давление_МПа
Символьное
50
Рабочее давление МПа
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Электроснабжение, Электроснабжение_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
22
Электронная версия проекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние
объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Размер_град_ограничения
Символьное
50
Размер зоны
градограничения
Длина_участка_сети
Десятичное
15, 2
Длина участка сети
Способ_прокладки_линии
Символьное
100
Способ прокладки линии
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Блок «Опорный план»
Слои: Гидрография, Растительность
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
--
Код территории
Вид_объекта
Символьное
100
Вид объекта
Наименование
Символьное
100
Наименование объекта
Статус_объекта
Символьное
50
Статус объекта
Площадь
Десятичное
10,2
Площадь
Тип_документа_ГД
Символьное
50
Тип документа градостроительной деятельности
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный идентификатор
объекта
Слои Зем_участки
Имя поля
Тип поля
Ширина
Описание
поля
Порядковый_номер
Целое
--
Порядковый номер
Планировочный_номер
Символьное
20
Планировочный номер
Кадастровый_номер
Символьное
20
Кадастровый номер
Инвентарный_номер
Символьное
20
Инвентарный номер
Адрес
Символьное
100
Адрес объекта
Местоположение
Символьное
100
Местоположение участка
Назначение
Символьное
200
Назначение
Наименование_объекта
Символьное
200
Наименование объекта
Статус_объекта
Символьное
100
Статус объекта
Площадь
Десятичное
10,2
Площадь участка
Площадь_нормативная
Десятичное
10,2
Площадь нормативная
Форма_собственности
Символьное
50
Форма собственности
Собственник
Символьное
200
Собственник
Арендатор
Символьное
200
Арендатор
Документ_на_ЗУ
Символьное
200
Документ на земельный участок
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный идентификатор
объекта
Слои: Об_мест_знач
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
23
Электронная версия проекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
100
Статус объекта
Значение_объекта
Символьное
50
Значение объекта
Местоположение
Символьное
100
Местоположение объекта
Степень_износа_%
Целое
---
Степень износа %
Ед_изм_мощности
Символьное
200
Еденицы измерения мощности
Мощность
Символьное
50
Мощность
Мощность_расчетная
Символьное
50
Мощность расчетная
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Зоны_обслуж_об_мест_знач
Имя поля
Тип поля
Ширина
Описание
поля
Наименование
Символьное
200
Наименование
Примечание
Символьное
250
Примечание
Слои: Объекты_культурного_наследия
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Местоположение
Символьное
150
Местоположение объекта
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Датировка
Символьное
50
Датировка
Документ
Символьное
100
Документ
Категория_ист_культ_значения
Символьное
100
Категория историко-культурного
значения
Собственник
Символьное
200
Собственник
Балансодержатель
Символьное
200
Балансодержатель
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Территории_застр_план
Имя поля
Тип поля
Ширина
Описание
поля
Местоположение
Символьное
100
Местоположение
Собственник
Символьное
150
Собственник
Назначение
Символьное
150
Назначение
Застройщик
Символьное
150
Застройщик
Подрядчик
Символьное
150
Подрядчик
Проектировщик
Символьное
150
Проектировщик
Основание_для_проектирования
Символьное
150
Основание для проектирования
Ед_измерения_мощности
Символьное
50
Единица измерения мощности
Мощность
Символьное
50
Мощность объекта
Примечание
Символьное
200
Примечание
Временное
Символьное
100
Временное
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
24
Электронная версия проекта
Слои: Функц_зонир
Имя поля
Тип поля
Ширина
Описание
поля
Номер_планиров_квартала
Символьное
20
Номер планиров квартала
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Статус_объекта
Символьное
50
Статус объекта
Этажность_средняя
Десятичное
4, 1
Тип усредненной этажности объектов в
зоне
Площадь
Десятичное
15, 2
Площадь
Площадь_застройки_м2
Десятичное
15, 2
Суммарная площадь застройки м2
Площадь_общая_жил_м2
Десятичное
15, 2
Суммарная площадь жилых объектов м2
Площадь_общая_общ_м2
Десятичное
15, 2
Суммарная площадь общественных
объектов м2
Площадь_общая_производств_м2
Десятичное
15, 2
Суммарная площадь производственных
объектов м2
Численность_проживающих_чел
Целое
---
Численность проживающих человек
Плотность_населения_чел_га
Целое
---
Плотность населения чел/га зоны
Плотность_застройки_м2_га
Десятичное
15, 2
Плотность застройки м2/га зоны
Обеспеченность_м2_чел
Десятичное
15, 2
Обеспеченность м2/чел
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Нагрузка_водоотвед_водоснабж
Десятичное
15, 2
Нагрузка систем водоотведения и
водоснабжения
Нагрузка_газоснабжение
Десятичное
15, 2
Нагрузка системы газоснабжения
Нагрузка_связь
Десятичное
15, 2
Нагрузка связь
Нагрузка_теплоснабжение
Десятичное
15, 2
Нагрузкасистемы теплоснабжения
Нагрузка_электроснабжение
Десятичное
15, 2
Нагрузка системы электроснабжения
Примечание
Символьное
200
Примечание
Geo_Id
Символьное
40
Geo_Id
Блок «Планировочная организация»
Слои: Квартал, Микрорайон, Район, Массив
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Планировочный_номер
Символьное
20
Планировочный номер
Площадь
Десятичное
10,2
Площадь
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
Блок «Проектные решения»
Слои: Гидрография_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
--
Код территории
Вид_объекта
Символьное
100
Вид территории
Наименование
Символьное
100
Наименование объекта
Статус_объекта
Символьное
50
Статус объекта
Площадь
Десятичное
10,2
Площадь
Тип_документа_ГД
Символьное
50
Тип документа градостроительной
деятельности
25
Электронная версия проекта
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
Слои: Об_мест_знач_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
100
Статус объекта
Значение_объекта
Символьное
50
Значение объекта
Местоположение
Символьное
100
Местоположение объекта
Степень_износа_%
Целое
---
Степень износа %
Ед_изм_мощности
Символьное
200
Еденицы измерения мощности
Мощность
Символьное
50
Мощность
Мощность_расчетная
Символьное
50
Мощность расчетная
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Зоны_обслуж_об_мест_знач_пр
Имя поля
Тип поля
Ширина
Описание
поля
Наименование
Символьное
200
Наименование
Примечание
Символьное
250
Примечание
Слои: Функц_зонир_пр_ГП, Планиров_структура
Имя поля
Тип поля
Ширина
Описание
поля
Номер_планиров_квартала
Символьное
20
Номер планиров квартала
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Статус_объекта
Символьное
50
Статус объекта
Этажность_средняя
Десятичное
4, 1
Тип усредненной этажности объектов в
зоне
Площадь
Десятичное
15, 2
Площадь
Площадь_застройки_м2
Десятичное
15, 2
Суммарная площадь застройки м2
Площадь_общая_жил_м2
Десятичное
15, 2
Суммарная площадь жилых объектов м2
Площадь_общая_общ_м2
Десятичное
15, 2
Суммарная площадь общественных
объектов м2
Площадь_общая_производств_м2
Десятичное
15, 2
Суммарная площадь производственных
объектов м2
Численность_проживающих_чел
Целое
---
Численность проживающих человек
Плотность_населения_чел_га
Целое
---
Плотность населения чел/га зоны
Плотность_застройки_м2_га
Десятичное
15, 2
Плотность застройки м2/га зоны
Обеспеченность_м2_чел
Десятичное
15, 2
Обеспеченность м2/чел
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Нагрузка_водоотвед_водоснабж
Десятичное
15, 2
Нагрузка систем водоотведения и
водоснабжения
Нагрузка_газоснабжение
Десятичное
15, 2
Нагрузка системы газоснабжения
Нагрузка_связь
Десятичное
15, 2
Нагрузка связь
26
Электронная версия проекта
Нагрузка_теплоснабжение
Десятичное
15, 2
Нагрузкасистемы теплоснабжения
Нагрузка_электроснабжение
Десятичное
15, 2
Нагрузка системы электроснабжения
Примечание
Символьное
200
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Территории_первоочеред_развития
Имя поля
Тип поля
Ширина поля
Описание
Номер
Целое
---
Номер
Площадь
Десятичное
15, 2
Площадь
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Территории_перспектив_застройки
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
--
Код объекта
Тип_объекта
Символьное
200
Тип объекта
Блок «Территории с градостроительными ограничениями»
Слои: Водоохранные_зоны, Водоохранные_зоны_пр, ОЗ_ист_водоснабж, ОЗ_ист_водоснабж_пр,
ОЗ_об_культ_наследия, ОЗ_об_культ_наследия_пр, ОЗ_ООПТ, ОЗ_ООПТ_пр, Охранные_зоны,
Охранные_зоны_пр, Санитар_защит_зоны, Санитар_защит_зоны_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
--
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
100
Вид объекта
Наименование
Символьное
100
Наименование зоны
Статус_объекта
Символьное
50
Статус объекта
Нормативный_размер
Символьное
50
Нормативный размер зоны
Площадь
Символьное
50
Площадь
Тип_документа_ГД
Символьное
50
Тип документа градостроительной
деятельности
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
Блок «Транспортная инфраструктура»
Слои: Дор_сеть, Дор_сеть_пр
Имя поля
Тип поля
Ширина поля
Описание
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние
объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Ширина_проезж_части_м
Десятичное
15, 2
Ширина проезжей части
м
Протяженность_м
Десятичное
15, 2
Протяженность м
Пропускная_способность
Целое
---
Пропускная способность
Техническая_категория
Символьное
100
Техническая категория
27
Электронная версия проекта
Тип_покрытия
Символьное
100
Тип покрытия
Материал_покрытия
Символьное
100
Материал покрытия
Площадь_покрытия_м2
Десятичное
15, 2
Площадь покрытия_м2
Размер_град_ограничения
Символьное
50
Размер зоны
градограничения
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Границы_подтопления, Границы_подтопления_пр
Имя поля
Тип поля
Ширина
Описание
поля
Номер
Символьное
100
Наименование
Слои: Жел_дор_сеть, Жел_дор_сеть_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
--
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
100
Наименование
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
--
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Протяженность_м
Десятичное
10,2
Протяженность
Размер_град_ограничения
Символьное
50
Размер градостроительного ограничения
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
Слои:Инж_сооружения, Инж_сооружения _пр
Имя поля
Тип поля
Ширина
Описание
поля
Номер
Символьное
100
Наименование
Наименование
Символьное
100
Наименование
Примечание
Символьное
200
Примечание
Слои: Маршруты_движения, Маршруты_движения_пр
Имя поля
Тип поля
Ширина
Описание
поля
Тип_транспорта
Символьное
50
Тип транспорта
Номер_маршрута
Символьное
100
Номер маршрута
Наименование_маршрута
Символьное
150
Наименование маршрута
Протяженность_маршрута_км
Десятичное
10,2
Протяженность маршрута км
Статус_объекта
Символьное
50
Статус объекта
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
Слои: Зоны_обслуж_ об_трансп_инфр, Зоны_обслуж_ об_трансп_инфр_пр
Имя поля
Тип поля
Ширина
Описание
поля
Наименование
Символьное
200
Наименование
Примечание
Символьное
250
Примечание
28
Электронная версия проекта
Слои: Об_трансп_инфр, Об_трансп_инфр_пр
Имя поля
Тип поля
Ширина
Описание
поля
Номер_планиров_квартала
Символьное
20
Номер планировочного квартала
Код_объекта
Целое
--
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
100
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
--
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Местоположение
Символьное
100
Местоположение объекта
Степень_износа %
Целое
--
Степень износа %
Ед_изм_мощности
Символьное
100
Единицы измерения мощности
Мощность
Символьное
50
Мощность объекта
Мощность_расчетная
Символьное
50
Мощность расчетная
Размер_град_ограничения
Символьное
50
Размер градостроительного ограничения
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
Слои: Сечение_дор_полотна
Имя поля
Тип поля
Ширина
Описание
поля
Номер
Целое
--
Номер
Блок «Экспликация»
Слои: Экспликация_ОГД_ГП, Экспликация_ОГД_ОМГП, Экспликация_ОГДС_ГП,
Экспликация_ОГО_ГП, Экспликация_ОГО_ОМГП, Экспликация_ОГО_ПЗЗ,
Экспликация_ОИИ_ГП, Экспликация_ОИИ_ОМГП, Экспликация_ОКСП_ОМГП,
Экспликация_ОТИ_ГП, Экспликация_ОТИ_ОМГП
Имя поля
Тип поля
Ширина поля
Описание
Номер
Целое
--
Номер
Назначение
Символьное
150
Назначение
Тип_отчета
Целое
--
Тип отчета
Geo_Id
Символьное
40
Внутренний пространственный
идентификатор объекта
Geo_Link
Символьное
40
Внутренний пространственный
идентификатор объекта
«Структура МО»
Блок «Административно-территориальное деление»
Слои: Границы_МР_ГО, Границы_МР_ГО_пр, Границы_НП, Границы_НП_пр,
Границы_поселений, Границы_поселений_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
--
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Наименование
Символьное
100
Наименование
Статус_объекта
Символьное
50
Статус объекта
29
Электронная версия проекта
Площадь
Десятичное
10,2
Площадь объекта
Площадь_по_документу
Десятичное
15, 2
Площадь по документу
Население
Символьное
50
Численность населения
Адм_террит_принадлежность
Символьное
100
Административная принадлежность
Документ
Символьное
100
Юридический документ подтверждения
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
Блок «Земли различных категорий»
Слои: Границы_зем_участков, Границы_зем_участков_пр
Имя поля
Тип поля
Ширина
Описание
поля
Порядковый_номер
Целое
--
Порядковый номер
Планировочный_номер
Символьное
20
Планировочный номер
Кадастровый_номер
Символьное
20
Кадастровый номер
Инвентарный_номер
Символьное
20
Инвентарный номер
Адрес
Символьное
100
Адрес объекта
Местоположение
Символьное
100
Местоположение участка
Назначение
Символьное
200
Назначение территории
Наименование_объекта
Символьное
200
Наименование объекта
Статус_объекта
Символьное
50
Статус объекта
Площадь
Десятичное
10,2
Площадь участка
Площадь_нормативная
Десятичное
10,2
Нормативная площадь участка
Форма_собственности
Символьное
50
Форма собственности
Собственник
Символьное
200
Собственник
Арендатор
Символьное
200
Арендатор
Документ_на_ЗУ
Символьное
200
Документ на земельный участок
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
Слои: Земли_различных_категорий, Земли_различных_категорий_пр,
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
--
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
100
Наименование объекта
Статус_объекта
Символьное
50
Статус объекта
Площадъ_га
Десятичное
10,2
Площадь в га
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
Блок «Инженерная инфраструктура»
Слои: М_трубопроводы, М_трубопроводы_пр, МС_газоснабжения, МС_газоснабжения_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
30
Электронная версия проекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Диаметр_трубы_мм
Символьное
50
Диаметр трубы мм
Длина_участка_сети
Десятичное
15, 2
Длина участка сети
Рабочее_давление_МПа
Символьное
50
Рабочее давление МПа
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: МС_связи, МС_связи_пр
Имя поля
Тип поля
Ширина поля
Описание
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Размер_град_ограничения
Символьное
50
Размер зоны
градограничения
Длина_участка_сети
Десятичное
15, 2
Длина участка сети
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: МС_электроснабжения, МС_электроснабжения_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние
объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Размер_град_ограничения
Символьное
50
Размер зоны
градограничения
Длина_участка_сети
Десятичное
15, 2
Длина участка сети
Способ_прокладки_линии
Символьное
100
Способ прокладки линии
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Объекты_инж_инфр, Объекты_инж_инфр_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
31
Электронная версия проекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Местоположение
Символьное
100
Местоположение
Степень_износа_%
Десятичное
15, 2
Степень износа %
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Ед_изм_мощности
Символьное
200
Единица измерения мощности
Мощность
Символьное
50
Мощность
Мощность_расчетная
Символьное
50
Мощность расчетная
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Блок «Опорный план»
Слои: Об_мест_знач_МО
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
100
Статус объекта
Значение_объекта
Символьное
50
Значение объекта
Местоположение
Символьное
100
Местоположение объекта
Степень_износа_%
Целое
---
Степень износа %
Ед_изм_мощности
Символьное
200
Еденицы измерения мощности
Мощность
Символьное
50
Мощность
Мощность_расчетная
Символьное
50
Мощность расчетная
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Объекты_культурного_наследия
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Местоположение
Символьное
150
Местоположение объекта
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Датировка
Символьное
50
Датировка
Документ
Символьное
100
Документ
Категория_ист_культ_значения
Символьное
100
Категория историко-культурного
значения
Собственник
Символьное
200
Собственник
Балансодержатель
Символьное
200
Балансодержатель
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Функц_зонир_МО
Имя поля
Тип поля
Ширина
Описание
поля
Номер_планиров_квартала
Символьное
20
Номер планиров квартала
32
Электронная версия проекта
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Статус_объекта
Символьное
50
Статус объекта
Этажность_средняя
Десятичное
4, 1
Тип усредненной этажности объектов в
зоне
Площадь
Десятичное
15, 2
Площадь
Площадь_застройки_м2
Десятичное
15, 2
Суммарная площадь застройки м2
Площадь_общая_жил_м2
Десятичное
15, 2
Суммарная площадь жилых объектов м2
Площадь_общая_общ_м2
Десятичное
15, 2
Суммарная площадь общественных
объектов м2
Площадь_общая_производств_м2
Десятичное
15, 2
Суммарная площадь производственных
объектов м2
Численность_проживающих_чел
Целое
---
Численность проживающих человек
Плотность_населения_чел_га
Целое
---
Плотность населения чел/га зоны
Плотность_застройки_м2_га
Десятичное
15, 2
Плотность застройки м2/га зоны
Обеспеченность_м2_чел
Десятичное
15, 2
Обеспеченность м2/чел
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Нагрузка_водоотвед_водоснабж
Десятичное
15, 2
Нагрузка систем водоотведения и
водоснабжения
Нагрузка_газоснабжение
Десятичное
15, 2
Нагрузка системы газоснабжения
Нагрузка_связь
Десятичное
15, 2
Нагрузка связь
Нагрузка_теплоснабжение
Десятичное
15, 2
Нагрузкасистемы теплоснабжения
Нагрузка_электроснабжение
Десятичное
15, 2
Нагрузка системы электроснабжения
Примечание
Символьное
200
Примечание
Geo_Id
Символьное
40
Geo_Id
Блок «Планировочная организация»
Слои: Квартал, Микрорайон, Район, Массив
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Планировочный_номер
Символьное
20
Планировочный номер
Площадь
Десятичное
10,2
Площадь
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
Блок «Природные условия и ресурсы»
Слои: Гидрография, Растительность
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
--
Код объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
100
Собственное имя объекта
Статус_объекта
Символьное
50
Статус объекта
Площадь
Десятичное
10,2
Площадь
Тип_документа_ГД
Символьное
50
Тип градостроительной документации
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
33
Электронная версия проекта
Слои: Ландшафт, Почвы
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
--
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Площадь
Десятичное
10,2
Площадь
Примечание
Символьное
200
Примечание
Блок «Проектные решения»
Слои: Об_мест_знач_пр_МО
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
100
Статус объекта
Значение_объекта
Символьное
50
Значение объекта
Местоположение
Символьное
100
Местоположение объекта
Степень_износа_%
Целое
---
Степень износа %
Ед_изм_мощности
Символьное
200
Еденицы измерения мощности
Мощность
Символьное
50
Мощность
Мощность_расчетная
Символьное
50
Мощность расчетная
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Функц_зонир_МО, Планиров_структура_МО
Имя поля
Тип поля
Ширина
Описание
поля
Номер_планиров_квартала
Символьное
20
Номер планиров квартала
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Статус_объекта
Символьное
50
Статус объекта
Этажность_средняя
Десятичное
4, 1
Тип усредненной этажности объектов в
зоне
Площадь
Десятичное
15, 2
Площадь
Площадь_застройки_м2
Десятичное
15, 2
Суммарная площадь застройки м2
Площадь_общая_жил_м2
Десятичное
15, 2
Суммарная площадь жилых объектов м2
Площадь_общая_общ_м2
Десятичное
15, 2
Суммарная площадь общественных
объектов м2
Площадь_общая_производств_м2
Десятичное
15, 2
Суммарная площадь производственных
объектов м2
Численность_проживающих_чел
Целое
---
Численность проживающих человек
Плотность_населения_чел_га
Целое
---
Плотность населения чел/га зоны
Плотность_застройки_м2_га
Десятичное
15, 2
Плотность застройки м2/га зоны
Обеспеченность_м2_чел
Десятичное
15, 2
Обеспеченность м2/чел
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Нагрузка_водоотвед_водоснабж
Десятичное
15, 2
Нагрузка систем водоотведения и
водоснабжения
Нагрузка_газоснабжение
Десятичное
15, 2
Нагрузка системы газоснабжения
34
Электронная версия проекта
Нагрузка_связь
Десятичное
15, 2
Нагрузка связь
Нагрузка_теплоснабжение
Десятичное
15, 2
Нагрузкасистемы теплоснабжения
Нагрузка_электроснабжение
Десятичное
15, 2
Нагрузка системы электроснабжения
Примечание
Символьное
200
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: Территории_перспектив_застройки
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
--
Код объекта
Тип_объекта
Символьное
200
Тип объекта
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
Блок «Ситуационная схема»
Слои: СФ_Гидрография, СФ_Растительность
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование
Статус_объекта
Символьное
50
Статус объекта
Площадь
Десятичное
15, 2
Площадь
Тип_документа_ГД
Символьное
50
Тип документа ГД
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: СФ_Границы_МР_ГО, СФ_Границы_НП, СФ_Границы_поселений
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Наименование
Символьное
200
Наименование
Статус_объекта
Символьное
50
Статус объекта
Площадь
Десятичное
15, 2
Площадь
Площадь_по_документу
Десятичное
15, 2
Площадь по документу
Население
Символьное
50
Население
Адм_террит_принадлежность
Символьное
100
Адм территориальная
принадлежность
Документ
Символьное
100
Документ
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: СФ_М_трубопроводы СФ_МС_газоснабжения
Имя поля
Тип поля
Ширина поля
Описание
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование
Текущее_состояние_объекта
Символьное
50
Текущее состояние
объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации
статуса
35
Электронная версия проекта
Значение_объекта
Символьное
50
Значение объекта
Размер_град_ограничения
Символьное
50
Размер зоны
градограничения
Длина_участка_сети
Десятичное
15, 2
Длина участка сети
Рабочее_давление_МПа
Символьное
50
Рабочее давление МПа
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: СФ_МС_связи
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Размер_град_ограничения
Символьное
50
Размер зоны град ограничения
Длина_участка_сети
Десятичное
15, 2
Длина участка сети
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: СФ_МС_электроснабжения
Имя поля
Тип поля
Ширина поля
Описание
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Длина_участка_сети
Десятичное
15, 2
Длина участка сети
Способ_прокладки_линии
Символьное
100
Способ прокладки линии
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: СФ_Объекты_инж_инфр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Местоположение
Символьное
100
Местоположение
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Ед_изм_мощности
Символьное
200
Еденицы измерения мощности
36
Электронная версия проекта
Мощность
Символьное
50
Мощность
Мощность_расчетная
Символьное
50
Мощность расчетная
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: СФ_Объекты_трансп_инфр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Местоположение
Символьное
100
Местоположение
Ед_изм_мощности
Символьное
200
Единцы измерения мощности
Мощность
Символьное
50
Мощность
Мощность_расчетная
Символьное
50
Мощность расчетная
Размер_град_ограничения
Символьное
50
Размер зоны градограничения
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои:СФ_Подписи_НП, СФ_Точки_НП
Имя поля
Тип поля
Ширина поля
Описание
Тип
Целое
---
Тип
Geo_Id
Символьное
40
Geo_Id
Слои:СФ_ТС_автомобильные
Имя поля
Тип поля
Ширина поля
Описание
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Ширина_проезж_части_м
Десятичное
15, 2
Ширина проезжей части м
Протяженность_м
Десятичное
15, 2
Протяженность м
Пропускная_способность
Целое
---
Пропускная способность
Техническая_категория
Символьное
100
Техническая категория
Тип_покрытия
Символьное
100
Тип покрытия
Материал_покрытия
Символьное
100
Материал покрытия
Площадь_покрытия_м2
Десятичное
15, 2
Площадь покрытия м2
Размер_град_ограничения
Символьное
50
Размер зоны
градограничения
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои:СФ_ТС_железнодорожные
Имя поля
Тип поля
Ширина
Описание
поля
37
Электронная версия проекта
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Протяженность_м
Десятичное
15, 2
Протяженность м
Размер_град_ограничения
Символьное
50
Размер зоны град
ограничения
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Блок «Территории с градостроительными ограничениями»
Слои: Зоны_ГОЧС, Зоны_ГОЧС_пр, Зоны_ОУИТ, Зоны_ОУИТ_пр, Территории_НПП,
Территории_НПП_пр, Территории_ООПТ, Территории_ООПТ_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
--
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
100
Вид объекта
Наименование
Символьное
100
Наименование зоны
Статус_объекта
Символьное
50
Статус объекта
Нормативный_размер
Символьное
50
Нормативный размер
Площадь
Десятичное
10,2
Площадь
Тип_документа_ГД
Символьное
50
Тип документа
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
Блок «Транспортная инфраструктура»
Слои: ТС_автомобильные, ТС_автомобильные_пр
Имя поля
Тип поля
Ширина поля
Описание
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние
объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
---
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Ширина_проезж_части_м
Десятичное
15, 2
Ширина проезжей части
м
Протяженность_м
Десятичное
15, 2
Протяженность м
Пропускная_способность
Целое
---
Пропускная способность
Техническая_категория
Символьное
100
Техническая категория
Тип_покрытия
Символьное
100
Тип покрытия
Материал_покрытия
Символьное
100
Материал покрытия
Площадь_покрытия_м2
Десятичное
15, 2
Площадь покрытия_м2
Размер_град_ограничения
Символьное
50
Размер зоны
градограничения
Примечание
Символьное
250
Примечание
38
Электронная версия проекта
Geo_Id
Символьное
40
Geo_Id
Слои: ТС_альтернативные, ТС_альтернативные_пр, ТС_водные, ТС_водные_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
200
Наименование
Значение_объекта
Символьное
50
Значение объекта
Протяженность
Десятичное
15, 2
Протяженность
Примечание
Символьное
250
Примечание
Geo_Id
Символьное
40
Geo_Id
Слои: ТС_железнодорожные, ТС_железнодорожные_пр
Имя поля
Тип поля
Ширина
Описание
поля
Код_объекта
Целое
--
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
100
Наименование
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
--
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Протяженность_м
Десятичное
10,2
Протяженность
Размер_град_ограничения
Символьное
50
Размер градостроительного ограничения
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
Слои:Зоны_воздействия, Зоны_воздействия_пр
Имя поля
Тип поля
Ширина поля
Описание
Код_объекта
Целое
---
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Статус_объекта
Символьное
50
Статус объекта
Тип_воздействия
Символьное
50
Тип воздействия
Размер_км
Символьное
50
Размер км
Примечание
Символьное
250
Примечание
Слои:Инж_сооружения_МО, Инж_сооружения _пр_МО
Имя поля
Тип поля
Ширина
Описание
поля
Номер
Символьное
100
Наименование
Наименование
Символьное
100
Наименование
Примечание
Символьное
200
Примечание
Слои: Маршруты_движения, Маршруты_движения_пр
Имя поля
Тип поля
Ширина
Описание
поля
Тип_транспорта
Символьное
50
Тип транспорта
Номер_маршрута
Символьное
100
Номер маршрута
Наименование_маршрута
Символьное
150
Наименование маршрута
Протяженность_маршрута_км
Десятичное
10,2
Протяженность маршрута км
39
Электронная версия проекта
Статус_объекта
Символьное
50
Статус объекта
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
Слои: Зоны_обслуж_ об_трансп_инфр, Зоны_обслуж_ об_трансп_инфр_пр
Имя поля
Тип поля
Ширина
Описание
поля
Наименование
Символьное
200
Наименование
Примечание
Символьное
250
Примечание
Слои: Об_трансп_инфр, Об_трансп_инфр_пр
Имя поля
Тип поля
Ширина
Описание
поля
Номер_планиров_квартала
Символьное
20
Номер планировочного квартала
Код_объекта
Целое
--
Код объекта
Тип_объекта
Символьное
100
Тип объекта
Вид_объекта
Символьное
150
Вид объекта
Наименование
Символьное
100
Наименование объекта
Текущее_состояние_объекта
Символьное
50
Текущее состояние объекта
Статус_объекта
Символьное
50
Статус объекта
Этап_реализации_статуса
Целое
--
Этап реализации статуса
Значение_объекта
Символьное
50
Значение объекта
Местоположение
Символьное
100
Местоположение объекта
Степень_износа %
Целое
--
Степень износа %
Ед_изм_мощности
Символьное
100
Единицы измерения мощности
Мощность
Символьное
50
Мощность объекта
Мощность_расчетная
Символьное
50
Мощность расчетная
Размер_град_ограничения
Символьное
50
Размер градостроительного ограничения
Примечание
Символьное
200
Примечание
Geo_id
Символьное
40
Внутренний пространственный
идентификатор объекта
Блок «Экспликация»
Слои: Экспликация_ОГДМО_ГП, Экспликация_ОГДМО_ОМГП, Экспликация_ОИИМО_ГП,
Экспликация_ОИИМО_ОМГП , Экспликация_ОТИМО_ГП, Экспликация_ОТИМО_ОМГП
Имя поля
Тип поля
Ширина
Описание
поля
Номер
Целое
--
Номер
Назначение
Символьное
150
Назначение
Тип_отчета
Целое
--
Тип отчета
Geo_Id
Символьное
40
Geo_Id
Geo_Link
Символьное
40
Geo_Link
40
Электронная версия проекта
2. ОПИСАНИЕ РАБОЧИХ НАБОРОВ ПРОЕКТА
Утверждаемая часть
Генеральный план. Основной чертеж. wor - рабочий набор MapInfo формирующий лист
чертежа
«Генеральный план. Основной чертеж», принадлежащий массиву документов
«Утверждаемая часть»;
Рабочий набор содержит 3 окна.

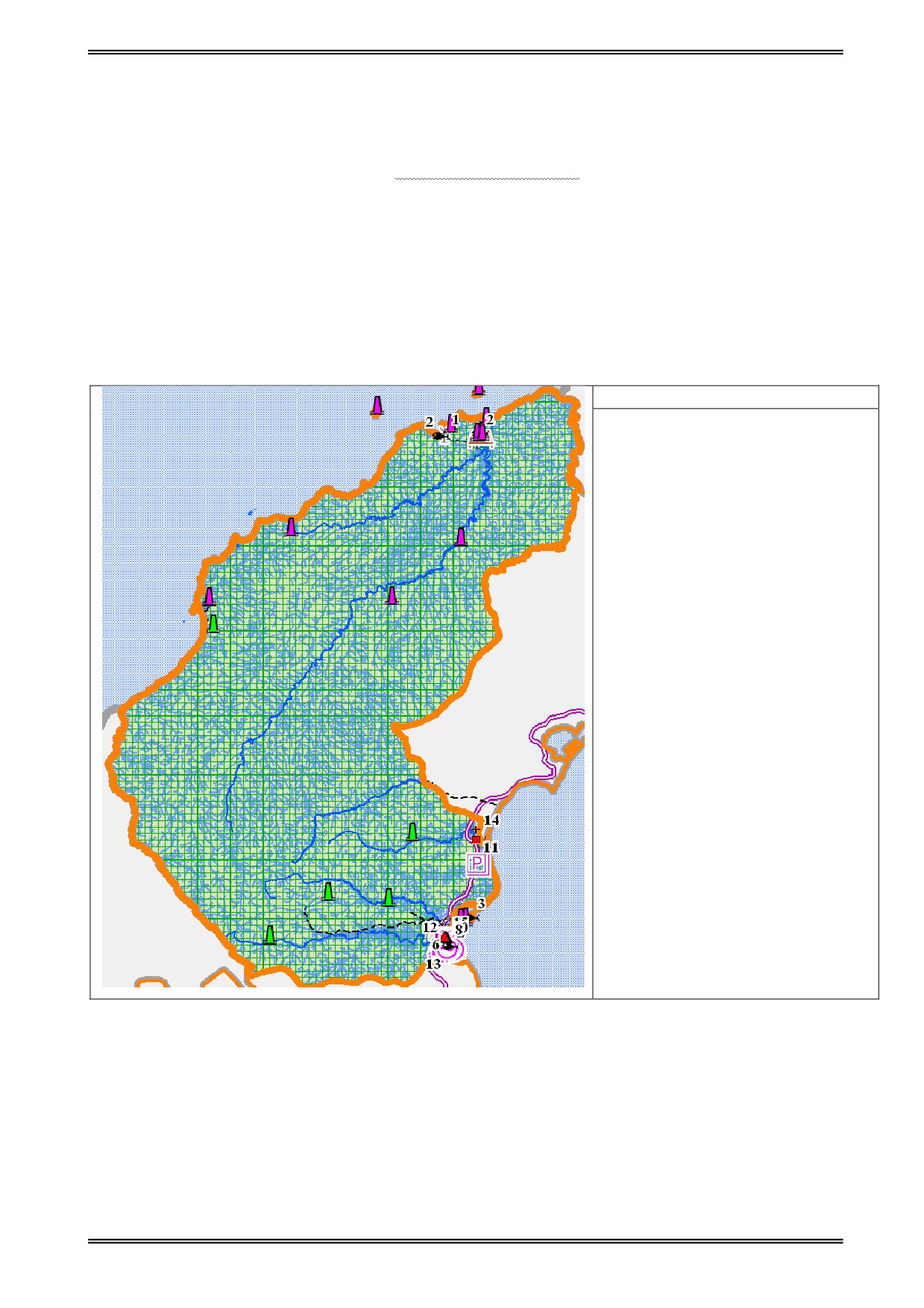

Основное окно карты:
«Генеральный план. Основной чертеж МО» Карта
Порядок и название слоев
Территории_ООПТ_пр
Экспликация_ОГДМО_ГП
Объекты_культурного_наследия
Об_мест_знач_пр_МО
Объекты_инж_инфр_пр
Объекты_трансп_инфр_пр
Границы_поселений
Границы_НП_пр
Границы_НП
Границы_НП_пр_декор
Границы_НП_декор
Границы_зем_участков
ТС_автомобильные_пр
Заливка_за_границами_МО
МС_связи_пр
МС_газоснабжения_пр
М_трубопроводы_пр
МС_электроснабжения_пр
Зоны_ОУИТ_пр
Зоны_ООПТ_пр
Зоны_ГОЧС_пр
Территории_НПП_пр
Земли_различных_категорий
Гидрография
Функц_зонир_пр_МО
41
Электронная версия проекта

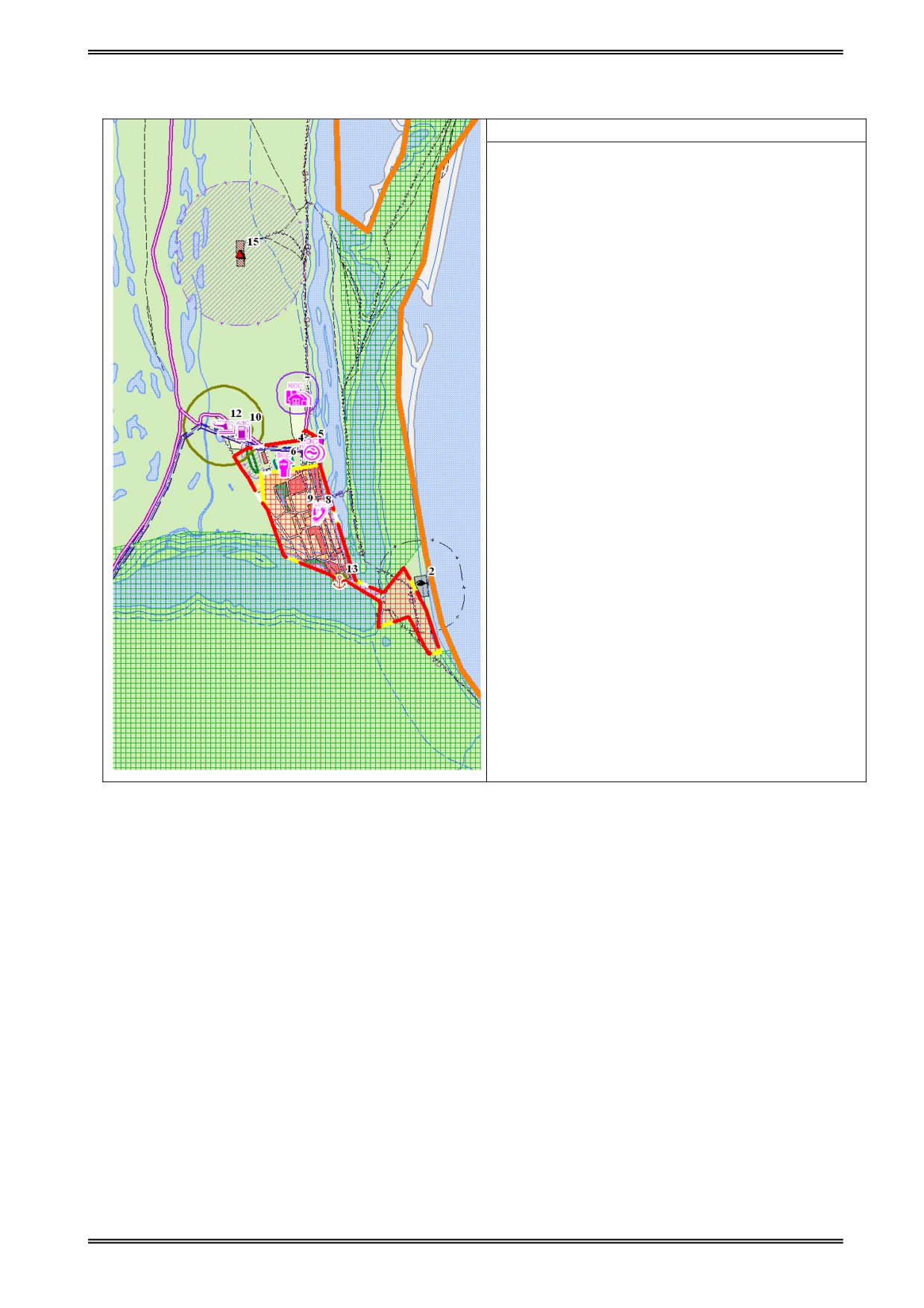

Доролнительное окно карты: «Генеральный план. Основной чертеж НП» Карта
Порядок и название слоев
Территории_ООПТ_пр
Экспликация_ОГДМО_ГП
Объекты_культурного_наследия
Об_мест_знач_пр_МО
Объекты_инж_инфр_пр
Объекты_трансп_инфр_пр
Границы_поселений
Границы_НП_пр
Границы_НП
Границы_НП_пр_декор
Границы_НП_декор
Границы_зем_участков
ТС_автомобильные_пр
МС_связи_пр
МС_газоснабжения_пр
М_трубопроводы_пр
МС_электроснабжения_пр
Зоны_ОУИТ_пр
Зоны_ООПТ_пр
Зоны_ГОЧС_пр
Территории_НПП_пр
Территории_ООПТ_пр
Заливка_за_границами_МО
Земли_различных_категорий
Гидрография
Функц_зонир_пр_МО
Окно отчёта:
Отчёт представляет собой лист чертежа
«Генеральный план. Основной чертеж»,
сформированный с помощью основного и дополнительных окон, присутствующих в рабочем
наборе, а также слоёв декоративной графики и подготовленный для вывода на печать.
Генеральный план. Основной чертеж с. Тымлат. wor
- рабочий набор MapInfo
формирующий лист чертежа «Генеральный план. Основной чертеж с. Тымлат», принадлежащий
массиву документов «Утверждаемая часть»;
Рабочий набор содержит 2 окна.

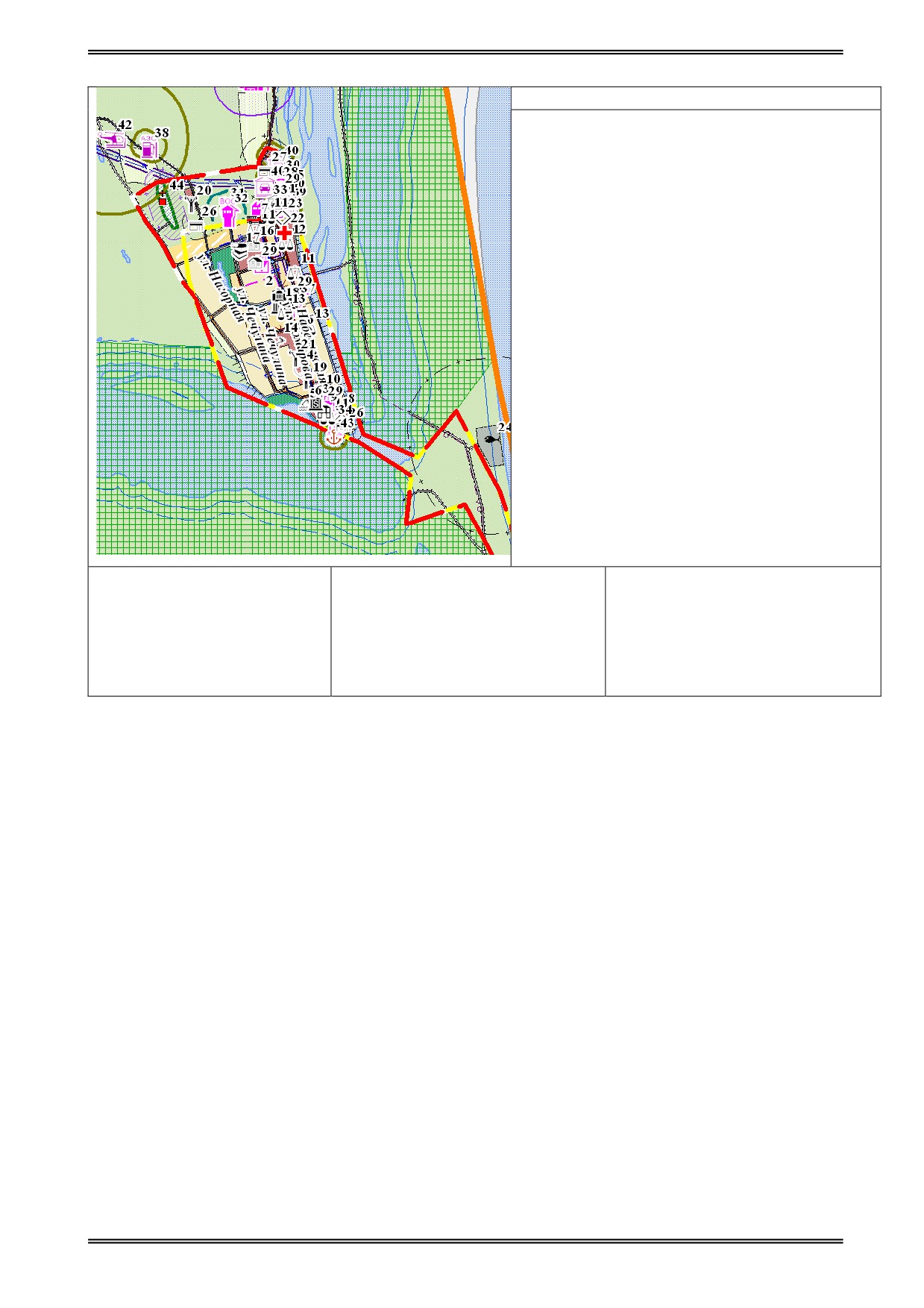

Основное окно карты:
«Генеральный план. Основной чертеж» Карта
42
Электронная версия проекта

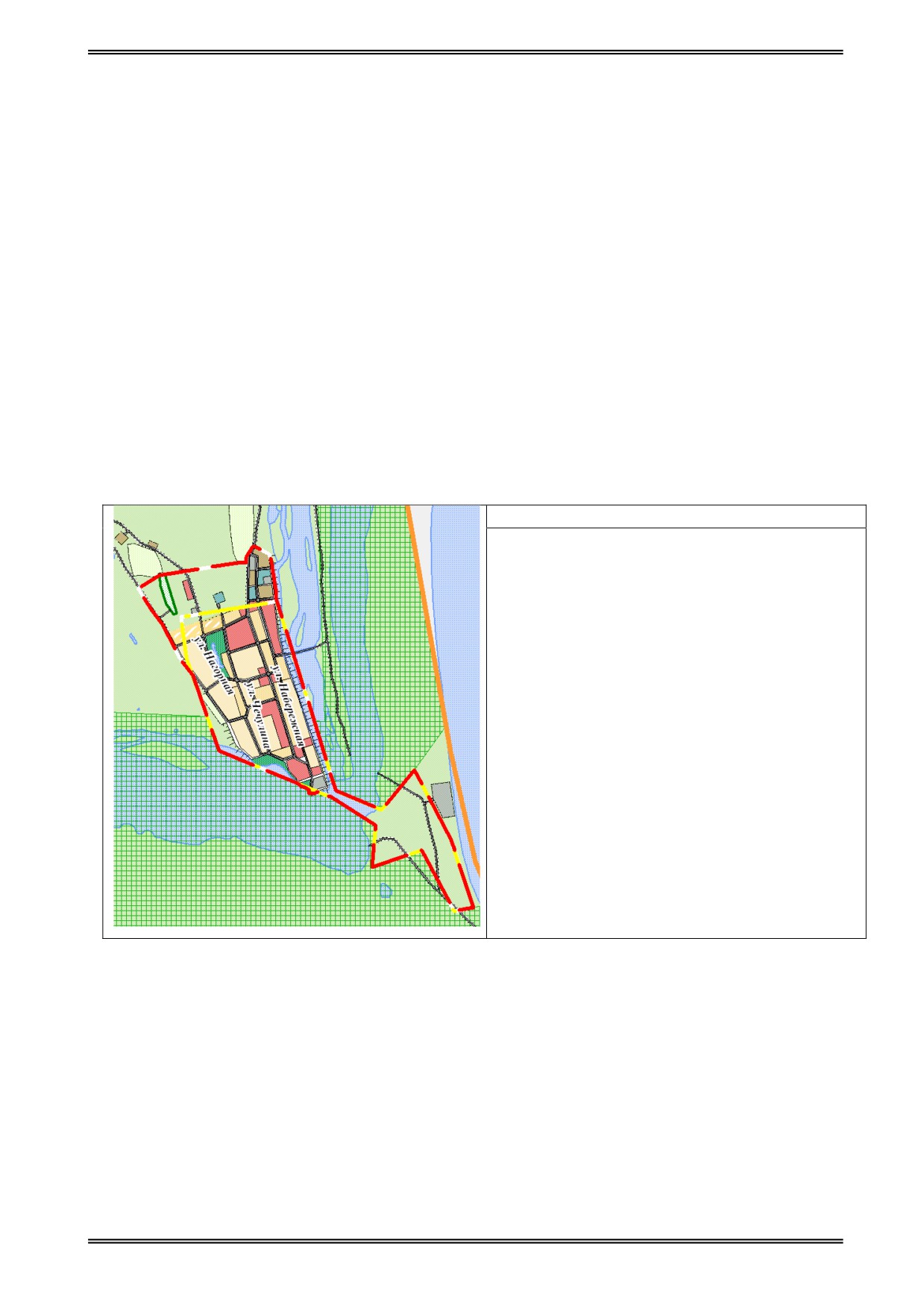

Порядок и название слоев
Экспликация_ОГД_ГП
Названия_улиц_пр
Об_мест_знач_пр
Объекты_культурного_наследия
Об_трансп_инфр_пр
Об_трубопровод_пр
Об_теплоснабжения_пр
Об_связи_пр
Об_газоснабжения_пр
Об_водоснабжения_пр
Об_водоотведения_пр
Об_электроснабжения_пр
Границы_МО
Границы_НП_пр
Границы_НП
Границы_НП_пр_декор
Границы_НП_декор
Зем_участки
Дор_сеть_пр
Инж_сооружения_пр
Водоснабжение_пр
Теплоснабжение_пр
Водоохранные_зоны_пр
Водоотведение_пр
Связь_пр
Заливка_за_границами_НП_пр
Электроснабжение_пр
Санитар_защит_зоны_пр
Земли_различных_категорий
Газоснабжение_пр
Охранные_зоны_пр
Гидрография
Трубопровод_пр
ОЗ_ист_водоснабж_пр
Функц_зонир_пр_ГП
Окно отчёта:
Отчёт представляет собой лист чертежа «Генеральный план. Основной чертеж с. Тымлат»,
сформированный с помощью основного и дополнительных окон, присутствующих в рабочем
наборе, а также слоёв декоративной графики и подготовленный для вывода на печать.
Схема административных границ, функциональных зон, границ территорий и земель.
wor - рабочий набор MapInfo формирующий лист чертежа «Схема административных границ,
функциональных зон, границ территорий и земель», принадлежащий массиву документов
«Утверждаемая часть»;
Рабочий набор содержит 3 окна.
43
Электронная версия проекта

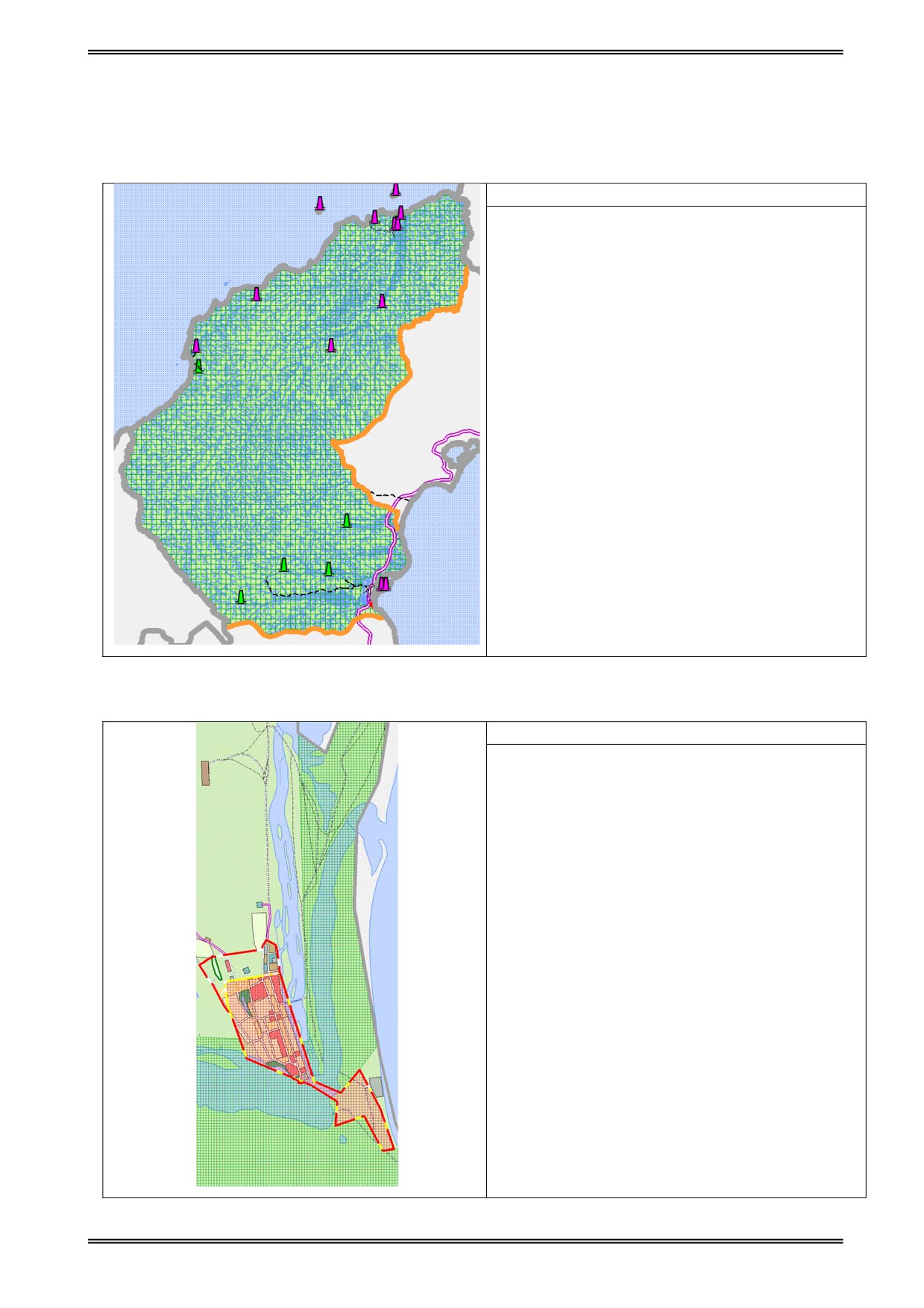

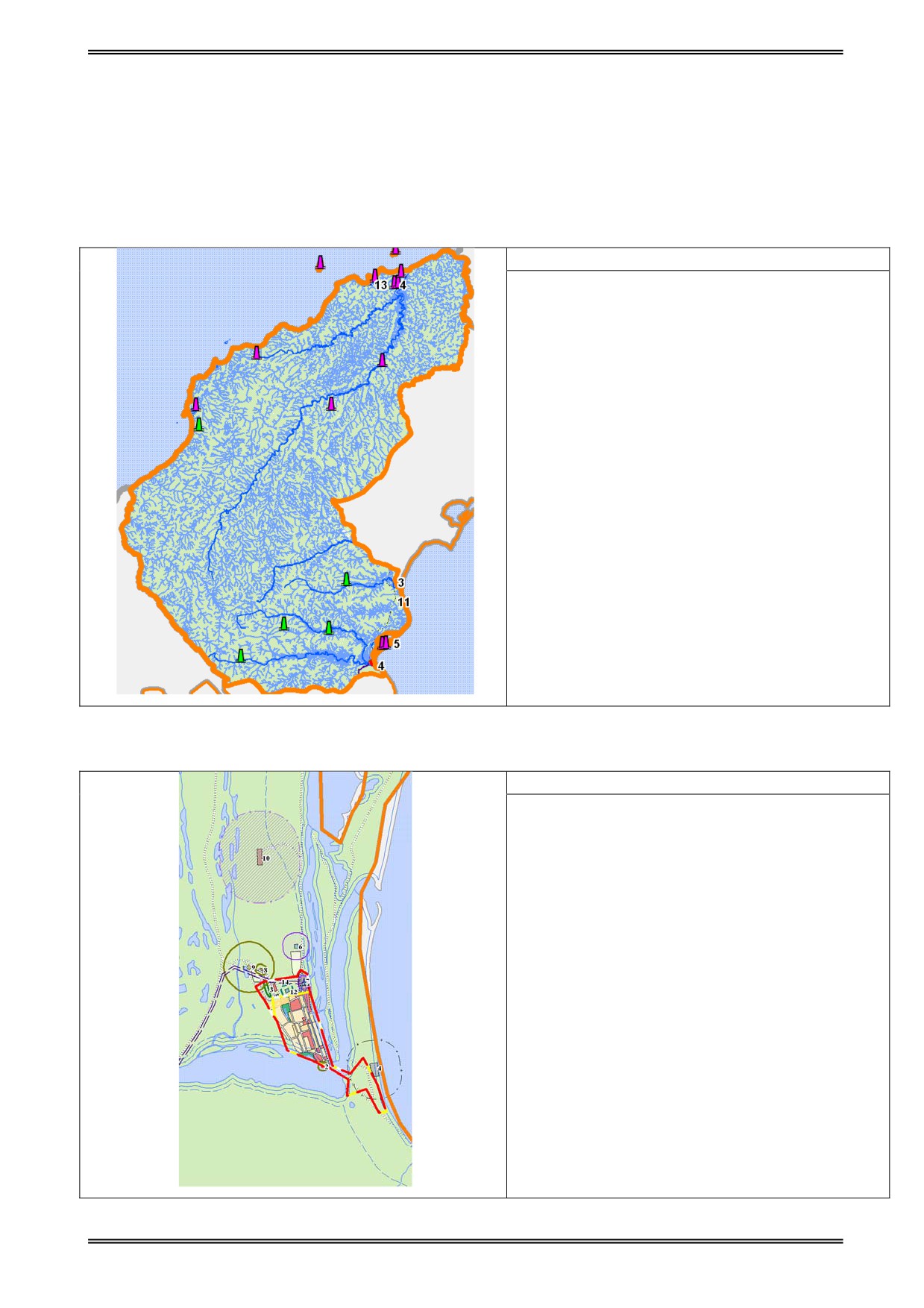

Основное окно карты:
«Схема административных границ, функциональных зон,
границ территорий и земель МО» Карта
Порядок и название слоев
Объекты_культурного_наследия
Границы_МР_ГО
Границы_поселений
Границы_НП_пр
Границы_НП
Границы_НП_пр_декор
Границы_НП_декор
ТС_автомобильные_пр
Территории_ООПТ_пр
Земли_различных_категорий
Заливка_за_границами_МО
Гидрография
Функц_зонир_пр_МО
Дполнительное окно карты:
«Схема административных границ, функциональных
зон, границ территорий и земель НП» Карта
Порядок и название слоев
Объекты_культурного_наследия
Границы_МР_ГО
Границы_поселений
Границы_НП_пр
Границы_НП
Границы_НП_пр_декор
Границы_НП_декор
ТС_автомобильные_пр
Земли_различных_категорий
Гидрография
Заливка_за_границами_МО
Функц_зонир_пр_МО
44
Электронная версия проекта
Окно отчёта:
Отчёт представляет собой лист чертежа
«Схема административных границ,
функциональных зон, границ территорий и земель», сформированный с помощью основного и
дополнительных окон, присутствующих в рабочем наборе, а также слоёв декоративной графики и
подготовленный для вывода на печать.
Схема административных границ, функциональных зон, границ территорий и земель с.
Тымлат. wor - рабочий набор MapInfo формирующий лист чертежа «Схема административных
границ, функциональных зон, границ территорий и земель с. Тымлат», принадлежащий массиву
документов «Утверждаемая часть»;
Рабочий набор содержит 2 окна.
Основное окно карты:
«Схема административных границ, функциональных зон,
границ территорий и земель с. Тымлат» Карта
Порядок и название слоев
Названия_улиц_пр
Объекты_культурного_наследия
Границы_МО
Границы_НП_пр
Границы_НП
Границы_НП_пр_декор
Границы_НП_декор
Дор_сеть_пр
Инж_сооружения_пр
Земли_различных_категорий
Гидрография
Заливка_за_границами_НП_пр
Функц_зонир_пр_ГП
Окно отчёта:
Отчёт представляет собой лист чертежа
«Схема административных границ,
функциональных зон, границ территорий и земель с. Тымлат», сформированный с помощью
основного и дополнительных окон, присутствующих в рабочем наборе, а также слоёв
декоративной графики и подготовленный для вывода на печать.
45
Электронная версия проекта
Схема ограничений использования территории. wor
- рабочий набор MapInfo
формирующий лист чертежа «Схема ограничений использования территории», принадлежащий
массиву документов «Утверждаемая часть»;
Рабочий набор содержит 3 окна.
Основное окно карты:
«Схема ограничений использования территории МО» Карта
Порядок и название слоев
Экспликация_ОГОМО_ГП
Территории_ООПТ_пр
Объекты_культурного_наследия
Границы_поселений
Границы_НП_пр
Границы_НП
Границы_НП_пр_декор
Границы_НП_декор
Заливка_за_границами_МО
Зоны_ОУИТ_пр
Зоны_ООПТ_пр
Зоны_ГОЧС_пр
Территории_НПП_пр
Гидрография
Функц_зонир_пр_МО
Дополнительное окно карты:
«Схема ограничений использования территории НП» Карта
Порядок и название слоев
Экспликация_ОГОМО_ГП
Территории_ООПТ_пр
Объекты_культурного_наследия
Границы_поселений
Границы_НП_пр
Границы_НП
Границы_НП_пр_декор
Границы_НП_декор
Зоны_ОУИТ_пр
Зоны_ООПТ_пр
Зоны_ГОЧС_пр
Территории_НПП_пр
Территории_ООПТ_пр
Заливка_за_границами_МО
Гидрография
Функц_зонир_пр_МО
46
Электронная версия проекта
Окно отчёта:
Отчёт представляет собой лист чертежа «Схема ограничений использования территории»,
сформированный с помощью основного и дополнительных окон, присутствующих в рабочем
наборе, а также слоёв декоративной графики и подготовленный для вывода на печать.
Схема ограничений использования территории с. Тымлат. wor - рабочий набор MapInfo
формирующий лист чертежа
«Схема ограничений использования территории с. Тымлат»,
принадлежащий массиву документов «Утверждаемая часть»;
Рабочий набор содержит 2 окна.

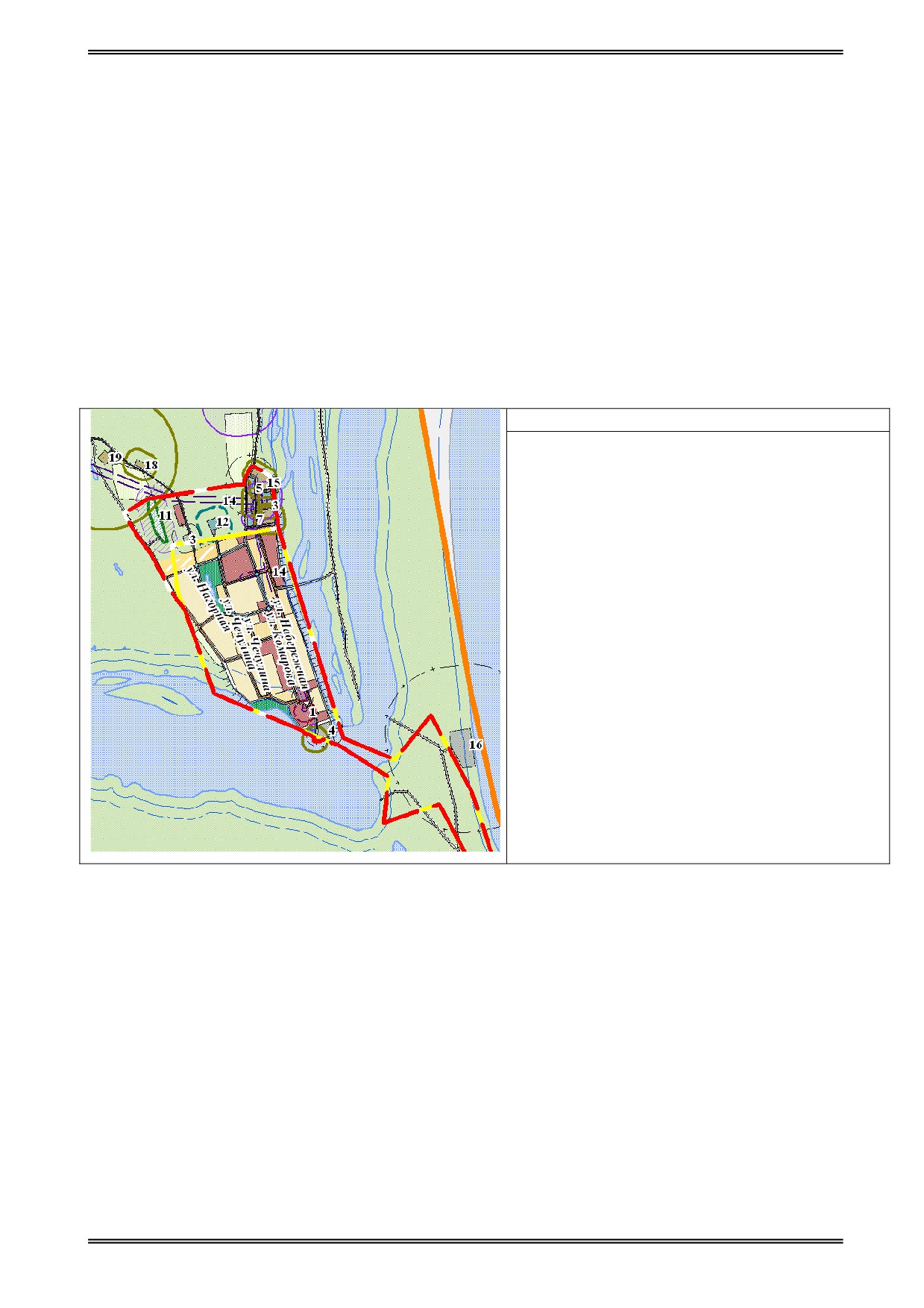

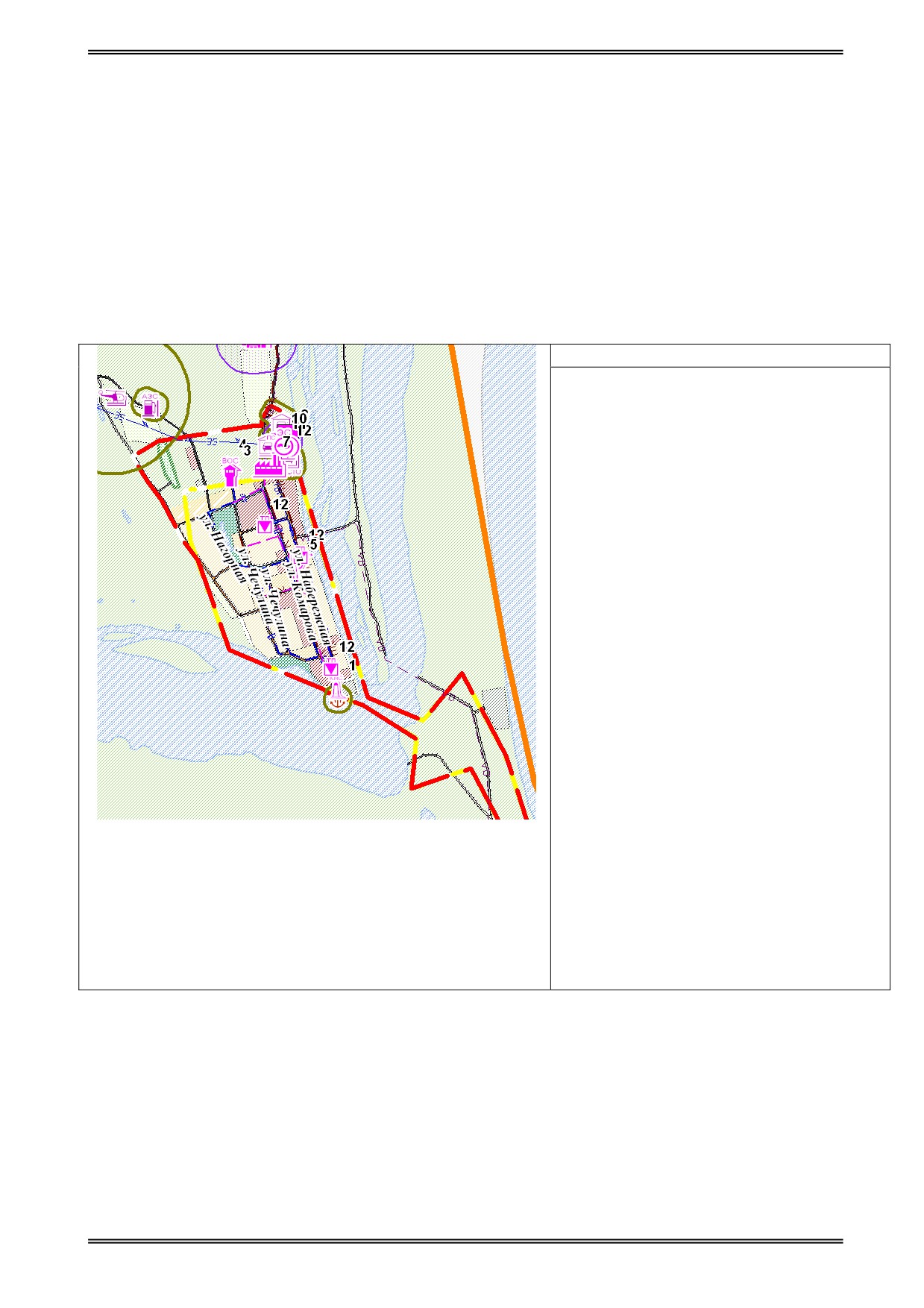

Основное окно карты:
«Схема ограничений использования территории» Карта
Порядок и название слоев
Экспликация_ОГО_ГП
Названия_улиц_пр
Объекты_культурного_наследия
Границы_МО
Границы_НП_пр
Границы_НП
Границы_НП_пр_декор
Границы_НП_декор
Дор_сеть_пр
Инж_сооружения_пр
Санитар_защит_зоны_пр
Охранные_зоны_пр
ОЗ_ист_водоснабж_пр
Водоохранные_зоны_пр
Заливка_за_границами_НП_пр
Гидрография
Функц_зонир_пр_ГП
Окно отчёта:
Отчёт представляет собой лист чертежа «Схема ограничений использования территории с.
Тымлат», сформированный с помощью основного и дополнительных окон, присутствующих в
рабочем наборе, а также слоёв декоративной графики и подготовленный для вывода на печать.
Схема развития объектов транспортной инфраструктуры, объектов и сетей
инженерно-технического обеспечения территории. wor - рабочий набор MapInfo формирующий
лист чертежа
«Схема развития объектов транспортной инфраструктуры, объектов и сетей
инженерно-технического обеспечения территории», принадлежащий массиву документов
«Утверждаемая часть»;
Рабочий набор содержит 3 окна.
47
Электронная версия проекта

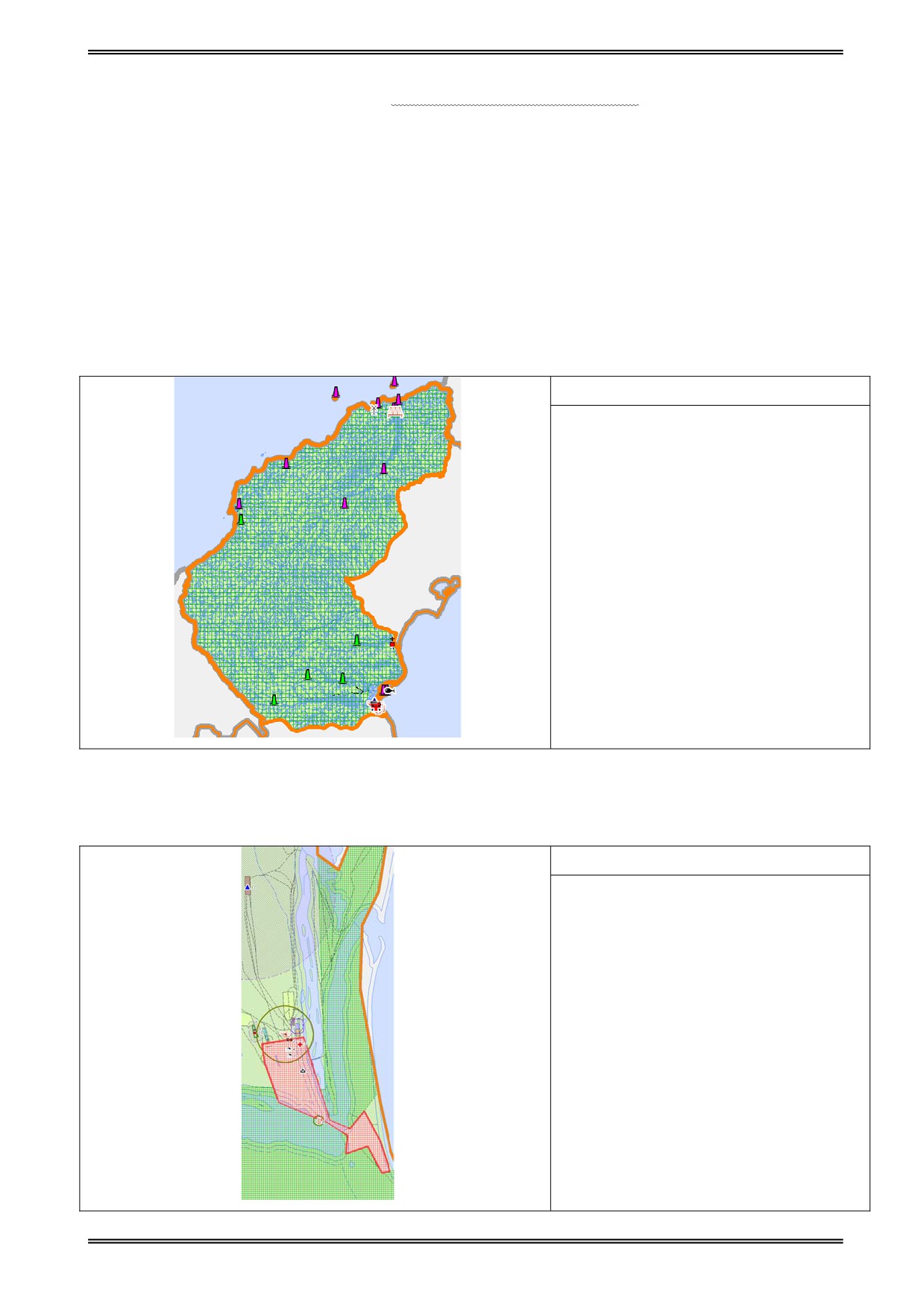

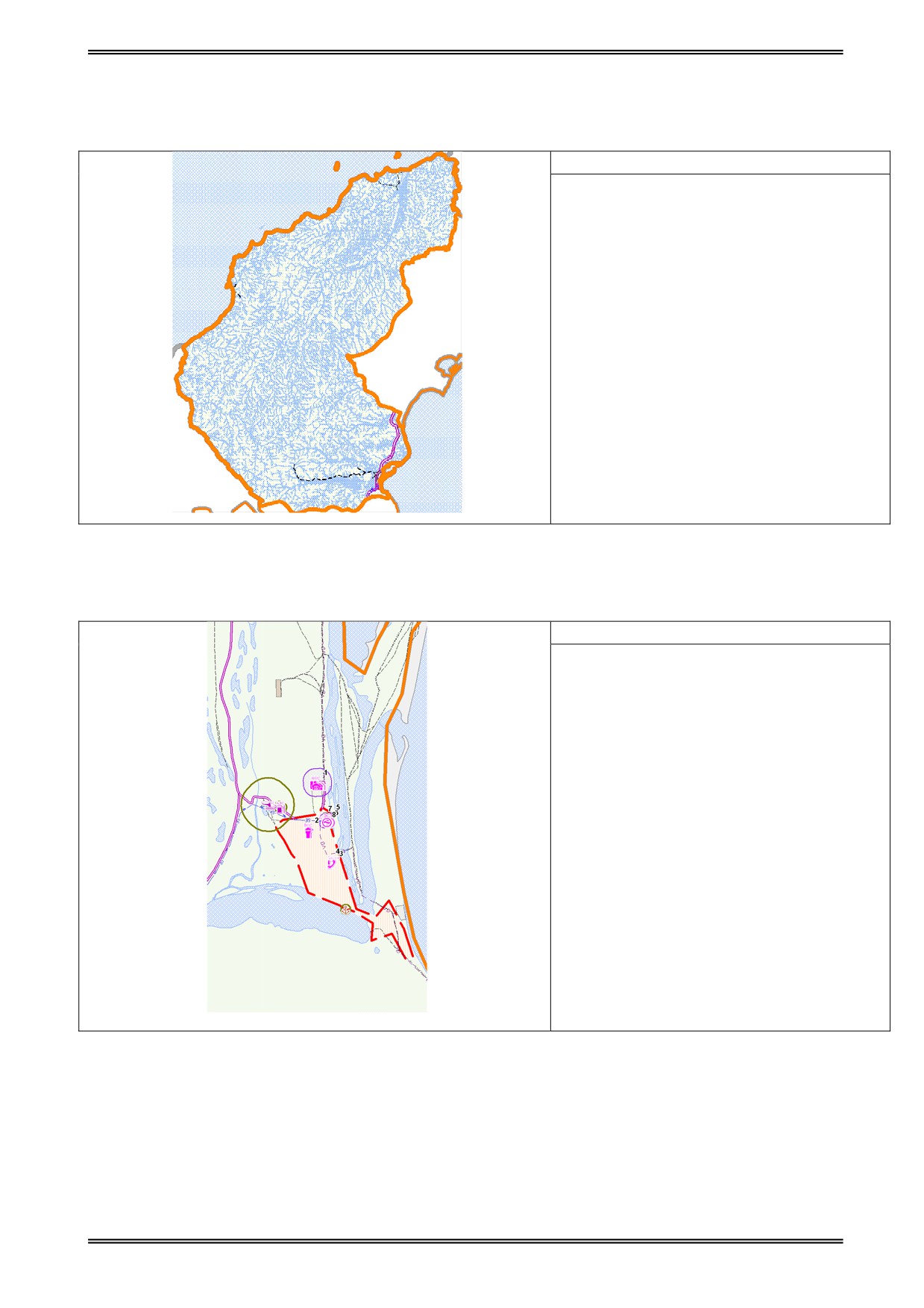

Основное окно карты:
«Схема развития объектов транспортной инфраструктуры,
объектов и сетей инженерно-технического обеспечения территории МО» Карта
Порядок и название слоев
Объекты_инж_инфр_пр
Объекты_трансп_инфр_пр
Границы_поселений
Заливка_за_границами_МО
МС_связи_пр
МС_газоснабжения_пр
М_трубопроводы_пр
МС_электроснабжения_пр
ТС_автомобильные_пр
Границы_НП_пр
Границы_НП_пр_декор
Заливка_в_границах_МО_пр
Гидрография
Функц_зонир_пр_МО
Дополнительное окно карты:
«Схема развития объектов транспортной инфраструктуры, объектов
и
сетей
инженерно-технического обеспечения территории НП» Карта
Порядок и название слоев
Экспликация_ОИИМО_ГП
Объекты_инж_инфр_пр
Объекты_трансп_инфр_пр
ЗОУИТ_об_трансп_инфр_пр
Сан_зоны_инж_выбор
ЗОУИТ_об_инж_инфр_пр
Границы_поселений
ТС_автомобильные_пр
МС_связи_пр
МС_газоснабжения_пр
М_трубопроводы_пр
МС_электроснабжения_пр
Границы_НП_пр
Границы_НП_пр_декор
Заливка_за_границами_МО
Заливка_в_границах_МО_пр
Гидрография
Функц_зонир_пр_МО
Окно отчёта:
Отчёт представляет собой лист чертежа
«Схема развития объектов транспортной
инфраструктуры, объектов и сетей инженерно-технического обеспечения территории»,
сформированный с помощью основного и дополнительных окон, присутствующих в рабочем
наборе, а также слоёв декоративной графики и подготовленный для вывода на печать.
48
Электронная версия проекта
Схема развития объектов транспортной инфраструктуры, объектов и сетей
инженерно-технического обеспечения территории. wor - рабочий набор MapInfo формирующий
лист чертежа
«Схема развития объектов транспортной инфраструктуры, объектов и сетей
инженерно-технического обеспечения территории с. Тымлат», принадлежащий массиву
документов «Утверждаемая часть»;
Рабочий набор содержит 2 окна.
Основное окно карты:
«Схема развития объектов транспортной инфраструктуры,
объектов и сетей инженерно-технического обеспечения территории с. Тымлат» Карта
Порядок и название слоев
Экспликация_ОИИ_ГП
Об_электроснабжения_пр
Об_трубопровод_пр
Об_теплоснабжения_пр
Об_связи_пр
Об_газоснабжения_пр
Об_водоснабжения_пр
Об_водоотведения_пр
Об_трансп_инфр_пр
Трубопровод_пр
Газоснабжение_пр
Теплоснабжение_пр
Связь_пр
Водоснабжение_пр
Водоотведение_пр
Электроснабжение_пр
СЗЗ_об_инж_инфр_пр
СЗЗ_об_трансп_инфр_пр
Границы_МО
Границы_НП_пр
Границы_НП
Границы_НП_пр_декор
Границы_НП_декор
Названия_улиц_пр
Дор_сеть_пр
Заливка_в_границах_МО_пр
Заливка_за_границами_НП_пр
Гидрография
Функц_зонир_пр_ГП
Окно отчёта:
Отчёт представляет
собой
лист
чертежа
«Схема развития объектов транспортной
инфраструктуры, объектов и сетей инженерно-технического обеспечения территории с. Тымлат»,
сформированный с помощью основного и дополнительных окон, присутствующих в рабочем
наборе, а также слоёв декоративной графики и подготовленный для вывода на печать.
49
Электронная версия проекта
Обосновывающие материалы
Схема современного использования территории. Схема ограничений использования
территории. wor - рабочий набор MapInfo формирующий лист чертежа «Схема современного
использования территории. Схема ограничений использования территории», принадлежащий
массиву документов «Обосновывающие материалы»
Рабочий набор содержит 3 окна:
Основное окно карты:
«Схема современного использования территории.
Схема
ограничений использования территории МО» Карта
Порядок и название слоев
Экспликация_ОГДМО_ОМГП
Об_мест_знач_МО
Объекты_трансп_инфр
Объекты_культурного_наследия
Территории_ООПТ
Границы_поселений
Границы_МР_ГО
Земли_различных_категорий
Границы_НП
ТС_водные
Заливка_за_границами_МО
Гидрография
Зоны_ОУИТ
ТС_автомобильные
Функц_зонир_МО
Дополнительное окно карты:
«Схема современного использования
территории. Схема ограничений использования
территории НП» Карта
Порядок и название слоев
Экспликация_ОГДМО_ОМГП
Об_мест_знач_МО
Объекты_трансп_инфр
Объекты_культурного_наследия
Территории_ООПТ
Границы_поселений
Границы_МР_ГО
Земли_различных_категорий
ТС_водные
Зоны_ОУИТ
Гидрография
Границы_НП
Заливка_за_границами_МО
ТС_автомобильные
Функц_зонир_МО
50
Электронная версия проекта
Окно отчёта:
Отчёт представляет собой лист чертежа «Схема современного использования территории.
Схема ограничений использования территории» сформированный с помощью основного и
дополнительных окон присутствующих в рабочем наборе, а также слоёв декоративной графики и
подготовленный для вывода на печать.
Схема современного использования территории. Схема ограничений использования
территории с. Тымлат. wor - рабочий набор MapInfo формирующий лист чертежа «Схема
современного использования территории. Схема ограничений использования территории с.
Тымлат», принадлежащий массиву документов «Обосновывающие материалы»
Рабочий набор содержит 2 окна:

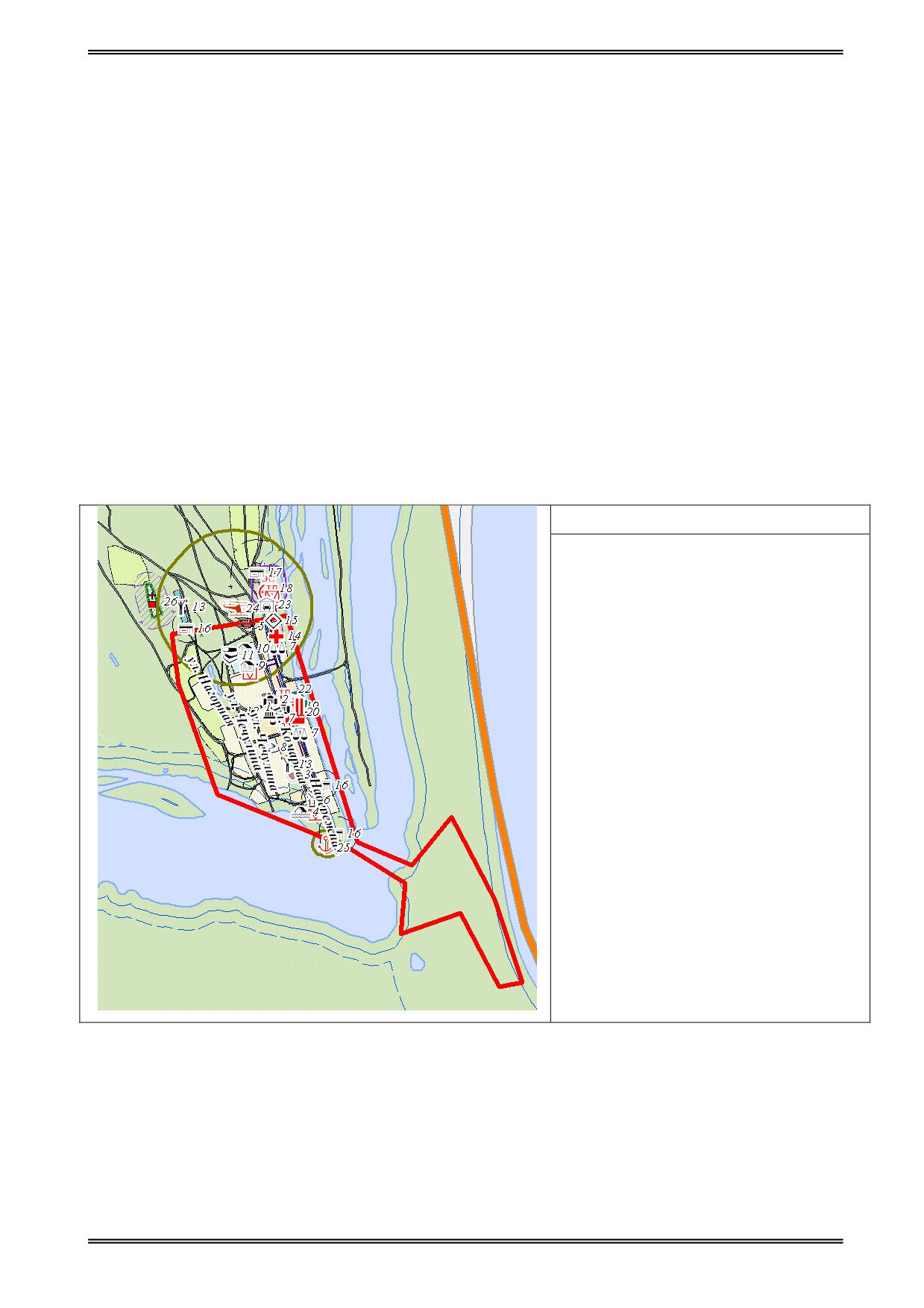

Основное окно карты:
«Схема современного использования территории.
Схема
ограничений использования территории с. Тымлат» Карта
Порядок и название слоев
Экспликация_ОГД_ОМГП
Территории_ООПТ
Об_мест_знач
Об_трансп_инфр
Об_теплоснабжения
Об_связи
Об_водоснабжения
Об_электроснабжения
Названия_улиц
Границы_МО
Границы_МР_ГО
Границы_НП
ОЗ_ист_водоснабж
Водоохранные_зоны
Санитар_защит_зоны
Охранные_зоны
Заливка_за_границами_МО
Дор_сеть
Гидрография
Функц_зонир
Окно отчёта:
Отчёт представляет собой лист чертежа «Схема современного использования территории.
Схема ограничений использования территории с. Тымлат» сформированный с помощью основного
и дополнительных окон присутствующих в рабочем наборе, а также слоёв декоративной графики и
подготовленный для вывода на печать.
51
Электронная версия проекта
Схема современного транспортного обслуживания и инженерного обеспечения
территории. wor - рабочий набор MapInfo формирующий лист чертежа «Схема современного
транспортного обслуживания и инженерного обеспечения территории», принадлежащий массиву
документов «Обосновывающие материалы»
Рабочий набор содержит 3 окна:
Основное окно карты:
«Схема современного транспортного обслуживания и
инженерного обеспечения территории МО» Карта
Порядок и название слоев
Экспликация_ОИИМО_ОМГП
Объекты_инж_инфр
Объекты_трансп_инфр
Границы_поселений
Границы_МР_ГО
Границы_НП
ТС_водные
Заливка_за_границами_МО
ТС_альтернативные
ТС_железнодорожные
ТС_автомобильные
Заливка_в_границах_МО
Гидрография
Функц_зонир_МО
Дополнительное окно карты:
«Схема современного транспортного обслуживания и инженерного обеспечения территории
НП» Карта
Порядок и название слоев
Экспликация_ОИИМО_ОМГП
Объекты_трансп_инфр
Объекты_инж_инфр
МС_электроснабжения
МС_связи
МС_газоснабжения
М_трубопроводы
ЗОУИТ_об_инж_инфр
ЗОУИТ_об_трансп_инфр
Границы_поселений
Границы_МР_ГО
Границы_НП
ТС_автомобильные
ТС_водные
Заливка_в_границах_МО
Гидрография
Заливка_за_границами_МО
Функц_зонир_МО
52
Электронная версия проекта
Окно отчёта:
Отчёт представляет собой лист чертежа «Схема современного транспортного обслуживания
и инженерного обеспечения территории» сформированный с помощью основного и
дополнительных окон присутствующих в рабочем наборе, а также слоёв декоративной графики и
подготовленный для вывода на печать.
Схема современного транспортного обслуживания и инженерного обеспечения
территории. wor - рабочий набор MapInfo формирующий лист чертежа «Схема современного
транспортного обслуживания и инженерного обеспечения территории с. Тымлат», принадлежащий
массиву документов «Обосновывающие материалы»
Рабочий набор содержит 2 окна:

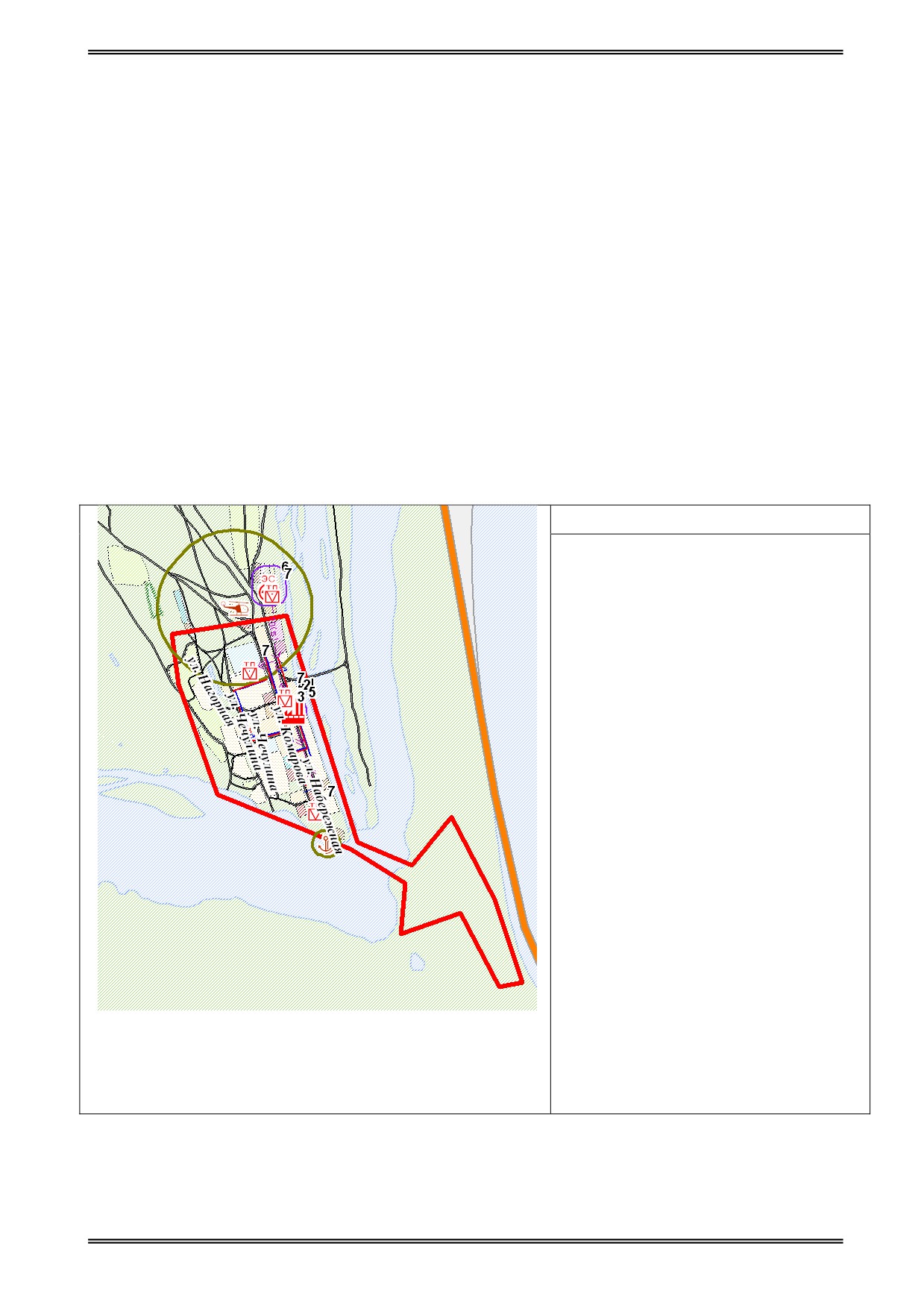

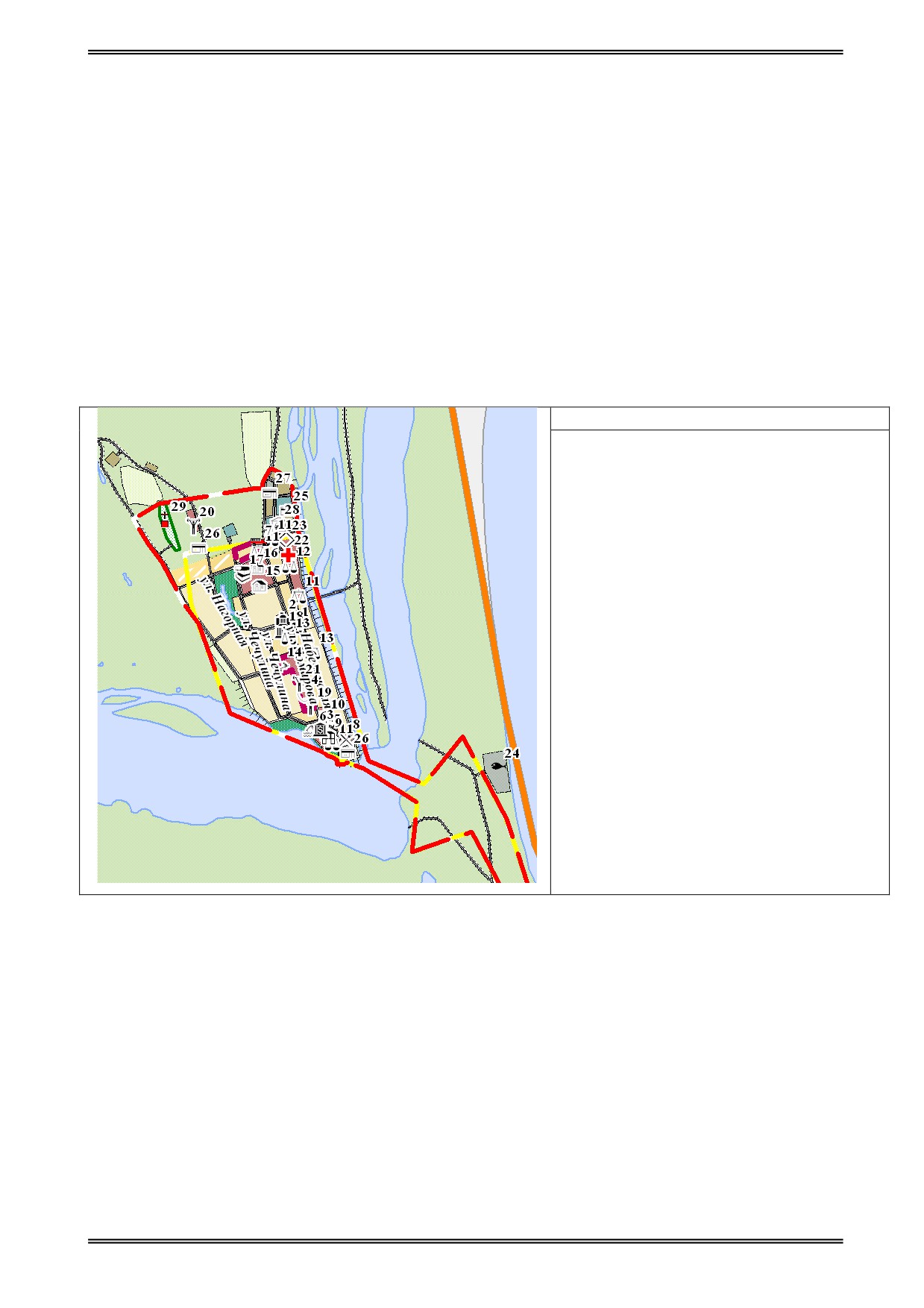

Основное окно карты:
«Схема современного транспортного обслуживания
и
инженерного обеспечения территории с. Тымлат» Карта
Порядок и название слоев
Экспликация_ОИИ_ОМГП
Об_электроснабжения
Об_трубопровод
Об_теплоснабжения
Об_связи
Об_газоснабжения
Об_водоснабжения
Об_водоотведения
Об_трансп_инфр
Трубопровод
Связь
Газоснабжение
Водоотведение
Теплоснабжение
Водоснабжение
Электроснабжение
СЗЗ_об_трансп_инфр
СЗЗ_об_инж_инфр
Границы_МО
Границы_МР_ГО
Границы_НП
Названия_улиц
Дор_сеть
Заливка_за_границами_МО
Заливка_в_границах_МО
Гидрография
Функц_зонир
Окно отчёта:
Отчёт представляет собой лист чертежа «Схема современного транспортного обслуживания
и инженерного обеспечения территории с. Тымлат» сформированный с помощью основного и
53
Электронная версия проекта
дополнительных окон присутствующих в рабочем наборе, а также слоёв декоративной графики и
подготовленный для вывода на печать.
Cхема предложений по территориальному планированию. wor - рабочий набор MapInfo
формирующий лист чертежа
«Cхема предложений по территориальному планированию»,
принадлежащий массиву документов «Обосновывающие материалы»
Рабочий набор содержит 3 окна:

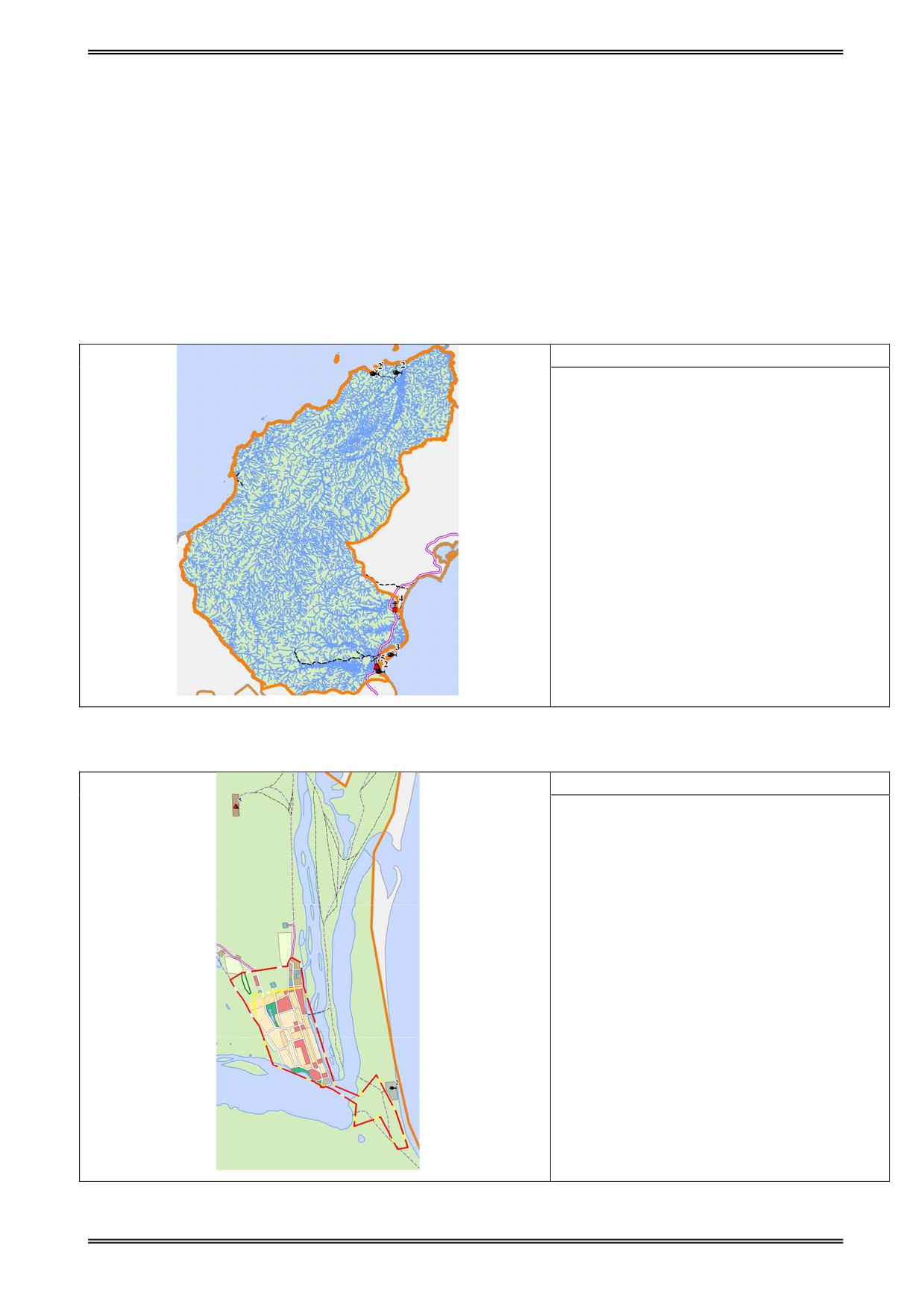

Основное окно карты: «Cхема предложений по территориальному планированию МО» Карта
Порядок и название слоев
Экспликация_ОМЗМО_ГП
Об_мест_знач_пр_МО
Границы_поселений
Границы_НП_пр
Границы_НП
Границы_НП_пр_декор
Границы_НП_декор
Границы_зем_участков
ТС_автомобильные_пр
Заливка_за_границами_МО
Гидрография
Функц_зонир_пр_МО
Дополнительное окно карты: «Cхема предложений по территориальному планированию НП»
Карта
Порядок и название слоев
Экспликация_ОМЗМО_ГП
Об_мест_знач_пр_МО
Границы_поселений
Границы_НП_пр
Границы_НП
Границы_НП_пр_декор
Границы_НП_декор
Границы_зем_участков
ТС_автомобильные_пр
Заливка_за_границами_МО
Гидрография
Функц_зонир_пр_МО
54
Электронная версия проекта
Окно отчёта:
Отчёт представляет собой лист чертежа
«Cхема предложений по территориальному
планированию» сформированный с помощью основного и дополнительных окон присутствующих
в рабочем наборе, а также слоёв декоративной графики и подготовленный для вывода на печать.
Cхема предложений по территориальному планированию с. Тымлат. wor - рабочий
набор MapInfo формирующий лист чертежа
«Cхема предложений по территориальному
планированию с. Тымлат», принадлежащий массиву документов «Обосновывающие материалы»
Рабочий набор содержит 2 окна:
Основное окно карты: «Cхема предложений по территориальному планированию» Карта
Порядок и название слоев
Экспликация_ОМЗ_ГП
Названия_улиц_пр
Об_мест_знач_пр
Территории_первоочеред_развити
Границы_МО
Границы_НП_пр
Границы_НП
Границы_НП_пр_декор
Границы_НП_декор
Зем_участки
Дор_сеть_пр
Инж_сооружения_пр
Заливка_за_границами_МО
Гидрография
Функц_зонир_пр_ГП
Окно отчёта:
Отчёт представляет собой лист чертежа
«Cхема предложений по территориальному
планированию с. Тымлат» сформированный с помощью основного и дополнительных окон
присутствующих в рабочем наборе, а также слоёв декоративной графики и подготовленный для
вывода на печать.
55
Электронная версия проекта
3. КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
3.1 Введение
В настоящее время ГИС MapInfo Professional является признанным лидером в области
цифрового картографирования. В дополнение к традиционным для СУБД функциям, MapInfo
позволяет собирать, хранить, отображать, редактировать и обрабатывать картографические
данные, хранящиеся в базе данных, с учетом пространственных отношений объектов.
MapInfo Professional - настольная геоинформационная система, предназначенная для:
пространственного и статистического анализа графической и семантической информации;
управления пространственно-ориентированными данными о населении, объектах
недвижимого имущества и т.д.;
получения в результате анализа информации о моделях и общих тенденциях развития;
вывода карт и отчетов на принтер/плоттер.
Среди многих географических информационных систем MapInfo отличается хорошо
продуманным интерфейсом, оптимизированным набором функций для пользователя, удобной и
понятной концепцией работы как с картографическими, так и с семантическими данными.
MapInfo адекватно воспринимает любое количество информации, позволяет её
систематизировать в многосложных системах и достаточно быстро создает отчеты по стандартным
задачам. Важно, то что при использовании MapInfo есть возможность оперативного получения
аналитической, сводной либо выборочной информации. Например создание отчета на любую
территорию населенного пункта с картой функционального использования и таблицей по балансу
территории занимает не более 30 минут, получение расчета по плотности застройки, подготовка
справок о площадках перспективного развития, информации по проценту ветхого жилья, по
площади озелененных территорий для расчета мощностей для их полива, по площади дорожного
покрытия для организации его ремонта или уборки снега… Тысячи самых неожиданных вопросов
ежедневно приходится решать органам управления архитектуры и градостроительства и на
большинство из них генплан, созданный как ресурс ИСОГД в среде MapInfo дает
незамедлительный и точный ответ.
В то же время есть возможность более сложным путем создавать новые документы,
подготовку которых впоследствии программисты могут также автоматизировать. Кроме того, в
качестве обоснований выбора можно привести следующие качества: относительная простота и, как
следствие, легкость в освоение программы для обычного пользователя; качественная русификация
как интерфейса программы так и прилагаемого к программе справочного материала; доступность
конверторов для преобразования данных как «из» так и «в» формат MapInfo, а также программных
средств (MapBasic) для решения небольших пользовательских задач.
56
Электронная версия проекта
В качестве примера процесса проектирования в формате MapInfo рассмотрим создание
отчёта «Опорный план». По каждому слою, к каждому объекту привязаны семантические
данные,
позволяющие с применением програмно-технических средств корректировать
стандартный отчет «Опорный план». При внесении изменений в какой либо из объектов в связи с
изменением его характеристик, сносом или в связи с введением в эксплуатацию новых объектов
мы сразу видим все изменения и таким образом получаем современный опорный план. Это значит,
что работает режим мониторинга. И нет необходимости при постановке новой градостроительной
задачи «отрисовывать» опорный план заново, как это было всегда.
Таким образом, применение MapInfo в градостроительном проектировании минимизирует
затраты на механическую низко квалифицированную работу, сокращая её до
10-20% от
стандартного объема традиционных «бумажных» технологий докомпьютерного периода, когда
титанический труд техника-архитектора составлял 70-80% от общих затрат времени на создание
градостроительных проектов.
Следует особо отметить, что при изменении объектов градостроительной деятельности
имеется возможность актуального отображения этих изменений в электронной базе данных, а
также занесения новой информации. Тем самым создан инструмент для оперативного и
эффективного управления развитием территории.
3.2 Основная часть
Для начала работы следует скопировать содержимое диска на жёсткий диск компьютера.
Пользователю достаточно запустить необходимый ему рабочий набор. Рабочий набор
MapInfo имеет расширение wor. Для того, чтобы открыть рабочий набор, необходимо запустить
MapInfo, затем в меню «Файл» выбрать «Открыть рабочий набор». В появившемся диалоговом
окне следует указать необходимый рабочий набор и нажать клавишу
«Открыть». После
выполнения этих действий открываемый рабочий набор формирует лист чертежа.
Рабочий набор MapInfo - это ничто иное как некоторая упорядоченная комбинация слоев
карты (таблиц MapInfo) и каких-либо дополнительных построений запомненная пользователем.
Добавляя, убирая или редактируя таблицы
(слои карт) мы можем получать новые
картографические композиции.
Таблица MapInfo имеет расширение tab. Для того, чтобы открыть таблицу, необходимо
запустить MapInfo, затем в меню «Файл» выбрать «Открыть таблицу». В появившемся диалоговом
окне следует указать необходимую таблицу, в выпадающем списке
«Вид» выбрать способ
открытия таблицы и нажать клавишу «Открыть». В зависимости от указанного способа открытия,
таблица откроется или в активном окне карты, или в новом окне карты, либо списком.
57
Электронная версия проекта
MapInfo организует пространственные данные в виде таблиц, из которых состоит база
данных. Таблица - форма хранения структурированной информации. Таблица состоит из записей
(строк). Каждая запись - это структурированный набор данных, описывающих (представляющих)
тот или иной объект карты. Структура записи представлена полями. Поле - это "минимальный
элемент" хранения информации в таблице. Поля характеризуются типом в зависимости от
хранимой информации. Тип поля определяет, какого сорта данные могут храниться в данном поле
и какие операции над этими данными можно проделывать.
Графическая часть таблицы содержит данные позволяющие отображать форму и
месторасположение объектов градостроительной деятельности, семантическая часть таблицы
содержит описательные характеристики, присущие данным объектам.
Карта в MapInfo организована как набор слоев. Слои "уложены" в карте один на другой и
являются как бы прозрачными. Каждый слой представляет отдельный аспект целой карты. Каждая
открываемая в окне карты таблица представляется отдельным слоем карты. Слой содержит все
графические объекты, на которые ссылается таблица. Это могут быть полигоны, ломаные, точки и
надписи. Отображение объектов на слое регулируется средствами настроек слоев - ими задаются
графические характеристики объектов, стиль и содержание надписей. Кроме слоев, по умолчанию
называющихся по именам представляемых таблиц, MapInfo использует один специальный слой,
называемый косметическим. Он не связан ни с одной таблицей базы данных и используется как
вспомогательный при различных операциях. В карте в самом нижнем слое в качестве подложек
могут использоваться растровые изображения - например, аэрофотоснимки, бумажные карты после
их превращения в растровые файлы известных форматов. При этом для пользователя доступ к
растру такой же, как и к векторным объектам - через таблицу и слой.

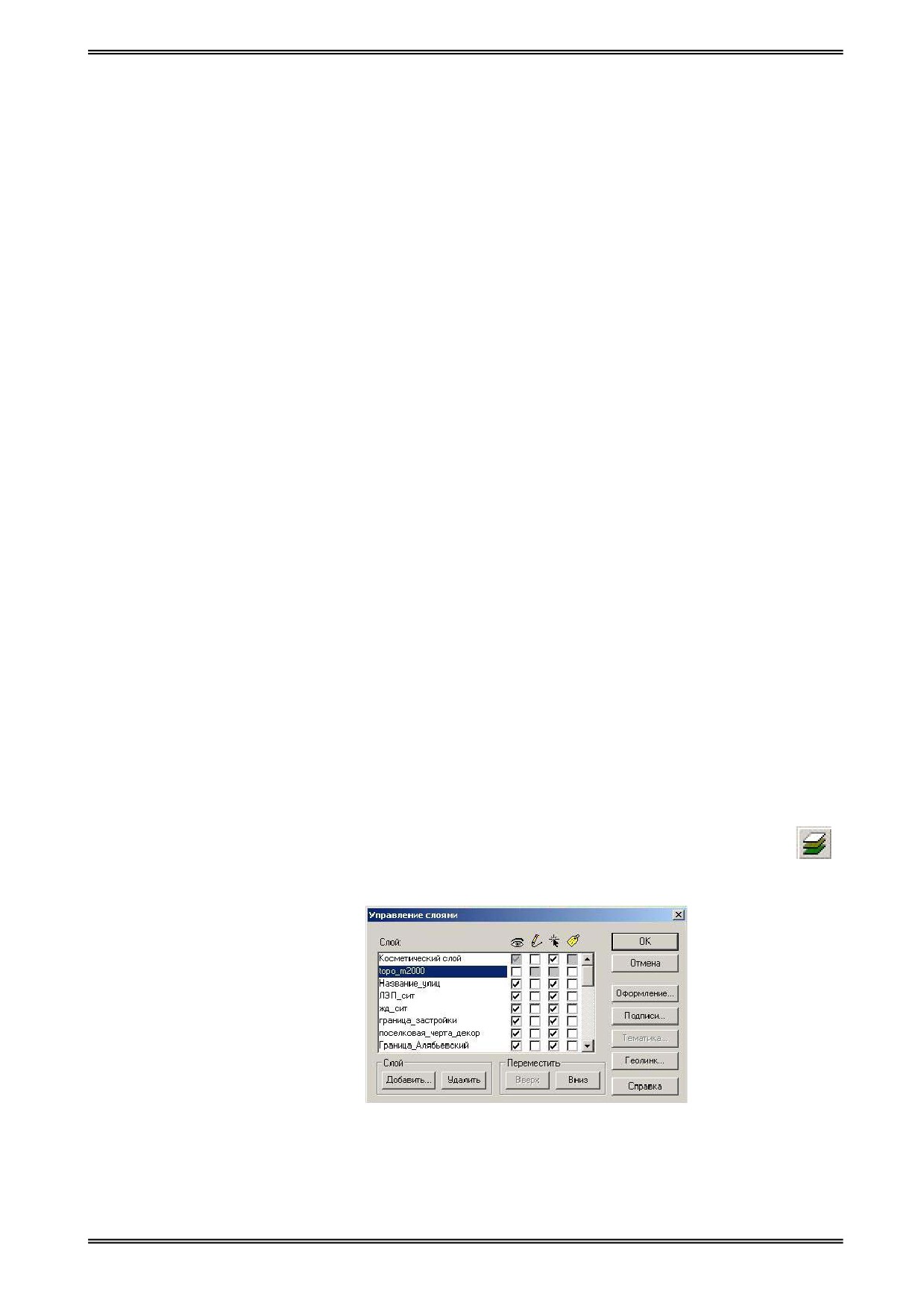

Чтобы посмотреть список слоёв, открытых в окне Карты, нужно в меню «Карта» выбрать
«Управление слоями» или на панели инструментов нажать инструмент
«Слои»
На
экране появится окно «Управление слоями».
В этом окне можно удалить слой из окна Карты или добавить слой в окно Карты. Для того,
чтобы сделать слой невидимым, необходимо убрать галочку в первом столбце напротив нужного
слоя. Чтобы нарисовать объект в нужном слое, следует сделать этот слой изменяемым. Для этого
58
Электронная версия проекта
следует во втором столбце напротив выбранного для редактирования слоя поставить галочку.
Чтобы сохранить все изменения, необходимо нажать
«ОК». Чтобы отменить изменения,
необходимо нажать «Отмена».

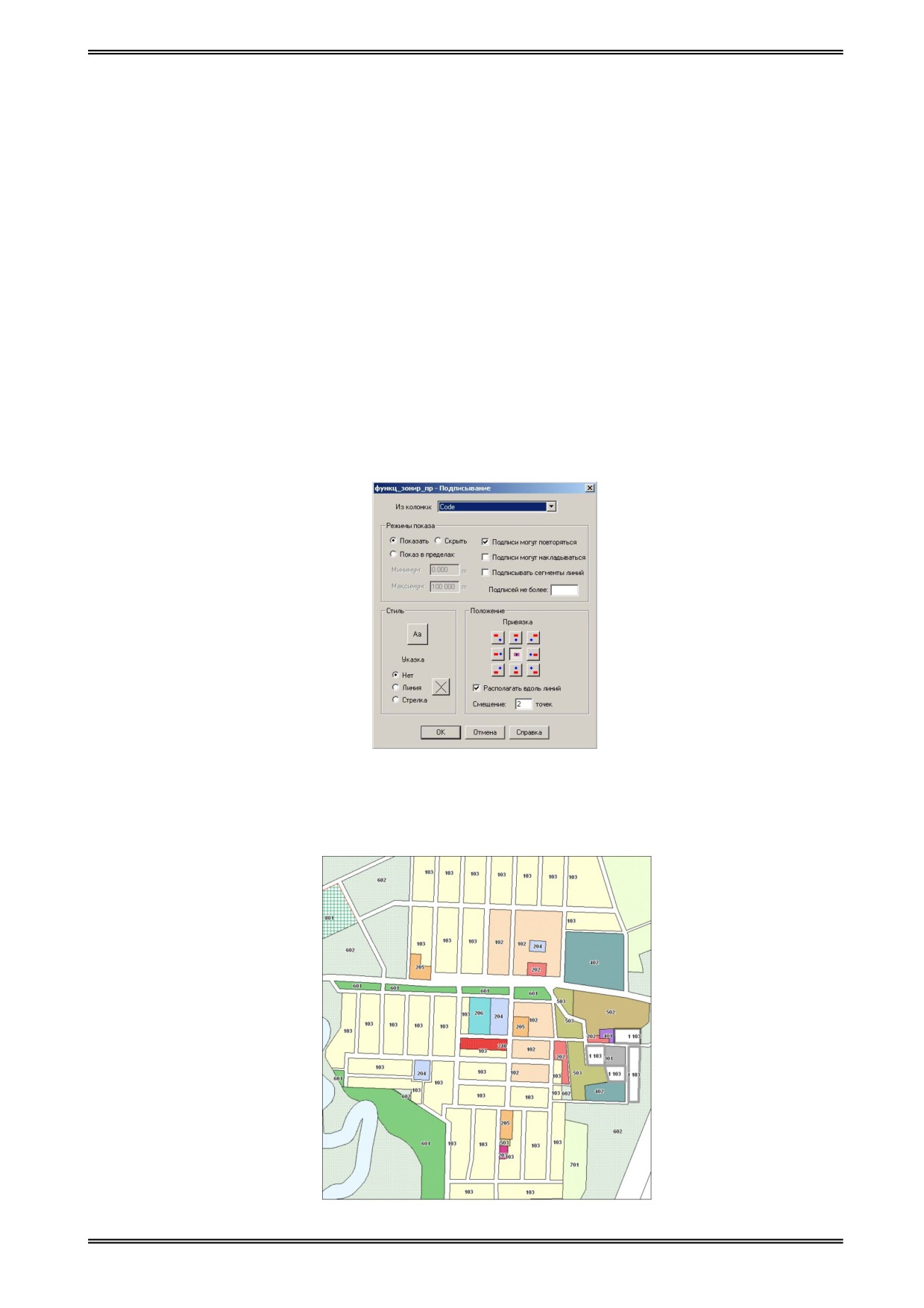

Также, при необходимости, в окне карты можно отображать не только графическую, но и
текстовую информацию. Для этого в окне «Управление слоями» нужно выбрать слой, на котором
будет отображаться текстовая информация и напротив него в столбце «Подписи» (4-й столбец)
установить галочку. Затем нужно определить, какую информацию из выбранной таблицы следует
показывать в окне карты. Для этого следует нажать клавишу «Подписи» и в появившемся окне
выбрать из выпадающего списка нужное поле. В графе «Стиль» можно настроить стиль шрифта
подписи. В графе «Положение» можно указать положение подписи по отношению к графическому
объекту.
Для применения настройки следует нажать клавишу «ОК».
В приведённом для примера окне настройки выставлены таким образом, что в окне карты
для каждой функциональной зоны отображается её код согласно Условным обозначениям по видам
зон функционального назначения территории.
59
Электронная версия проекта

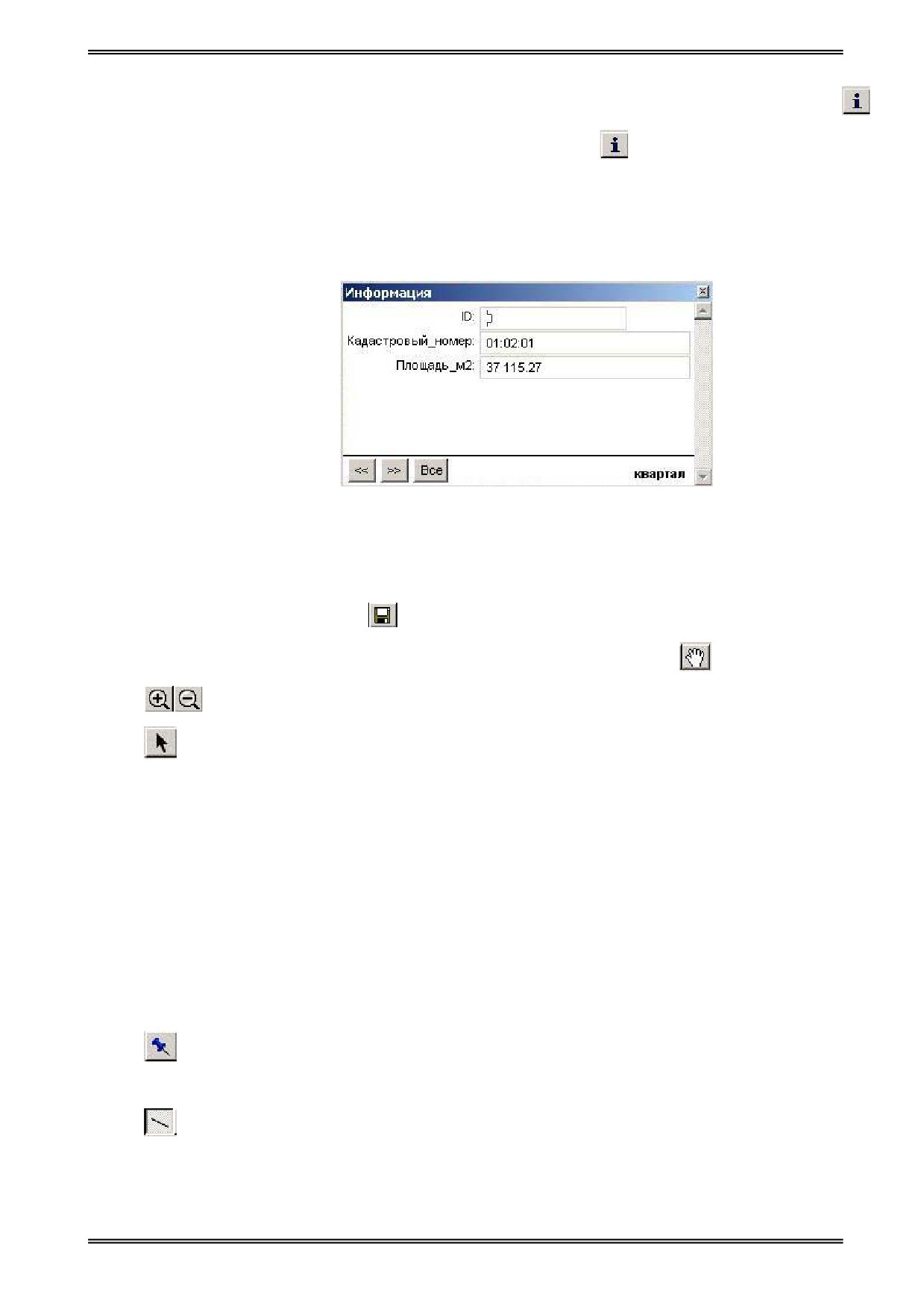

Информацию по объекту в окне Карты можно посмотреть с помощью инструмента .
Для этого необходимо нажать на инструментальной панели
и указать мышью на нужный
объект в окне Карты. После этого на экране появляется окно «Информация».
В появившемся окне отображается информация по объекту. В правом нижнем углу окна
отображается наименование слоя, на котором выбран объект.
В окне «Информация» также можно изменить информацию об объекте. Для этого нужно
выбрать необходимое поле и внести в это поле новые данные.
Если требуется сохранить внесённые изменения, то для этого используется
инструмент «Сохранить таблицу» .
Навигация в окне Карты осуществляется с помощью инструмента
- эти инструменты позволяют увеличивать и уменьшать масштаб в окне карты.
- включает инструмент «Выбор». Инструмент используется для выбора одного или
более объектов, одной или более записи. Вы также можете использовать инструмент для операций
правки на Карте, в Отчете или Списке. Для этого вы должны два раза кликнуть левой клавишей
мыши на выбранном объекте.
В MapInfo существует девять инструментов для рисования. Эти инструменты позволяют
рисовать и редактировать объекты карты. Вы также можете настраивать цвета, штриховки, типы
линий, символы и стиль оформления подписей на карте.
Рассмотрим основные:
- включает инструмент «Символ». Инструмент используется для создания точечного
объекта, отмечаемого символом в окне Карты или окне Отчёта.
- включает инструмент «Линия». Инструмент используется для рисования прямых
линий в окнах Карт и Отчетов.
60
Электронная версия проекта

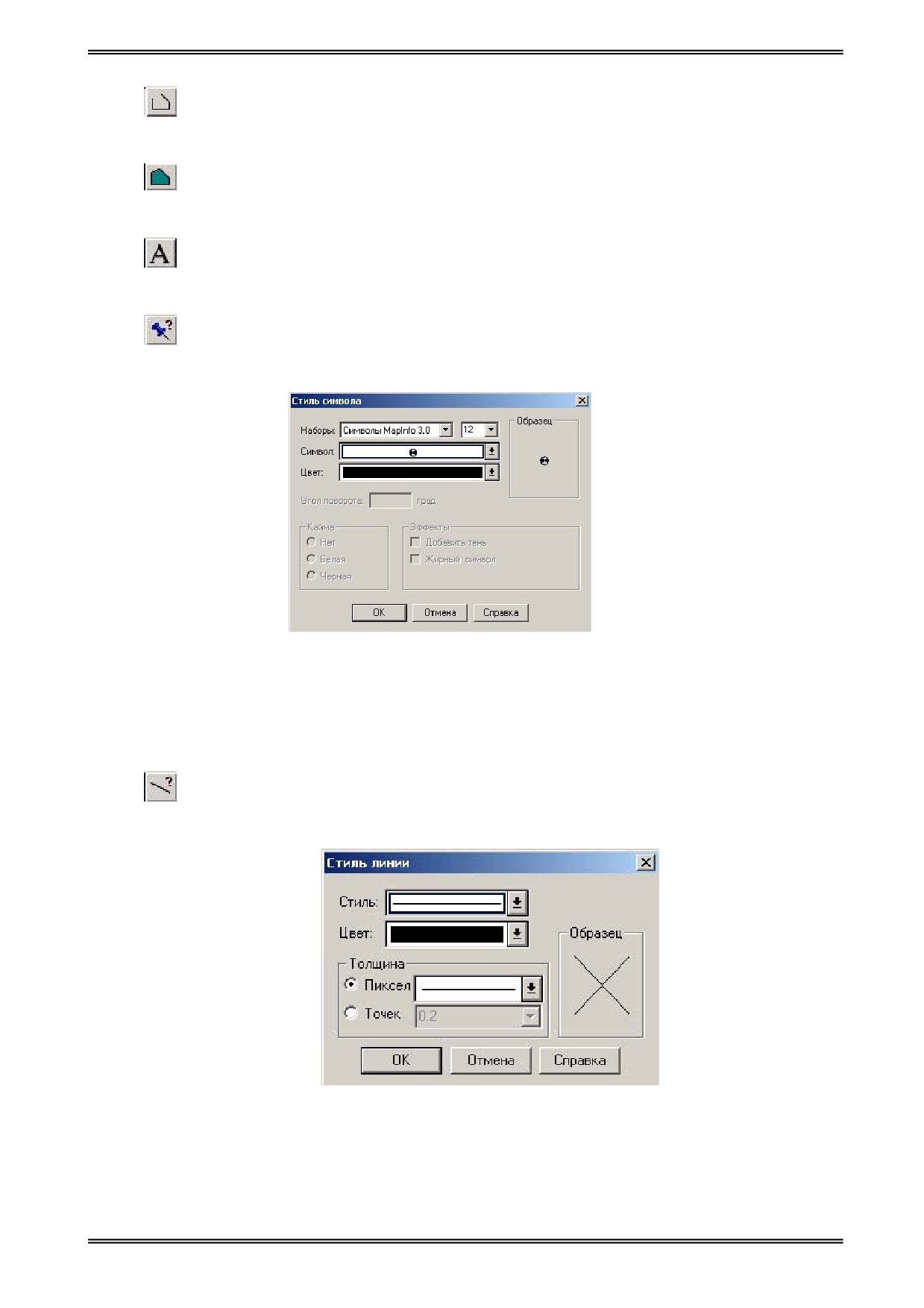

- включает инструмент
«Полилиния». Инструмент используется для рисования
ломаных линий в окнах Карт и Отчетов.
-
включает инструмент
«Полигон». Инструмент используется для рисования
многоугольников в окнах Карт и Отчетов, последовательно задавая его стороны.
- включает инструмент «Текст» для создания текстовых объектов в окнах Карт и
Отчетов.
- открывает диалог "Символ", используемый для изменения стиля оформления
точечных объектов.
Вы можете изменить тип символа, его размер и цвет. Диалог используется как для задания
текущего стиля оформления точечных объектов и текста в Списках, так и для изменения стиля
выбранных объектов.
-
открывает диалог "Линии", используемый для изменения стиля оформления
линейных объектов.
Вы можете изменить тип линии, ее цвет и толщину. Диалог используется как для задания
текущего стиля оформления областей, как и для изменения стиля выбранных объектов.
61
Электронная версия проекта
-

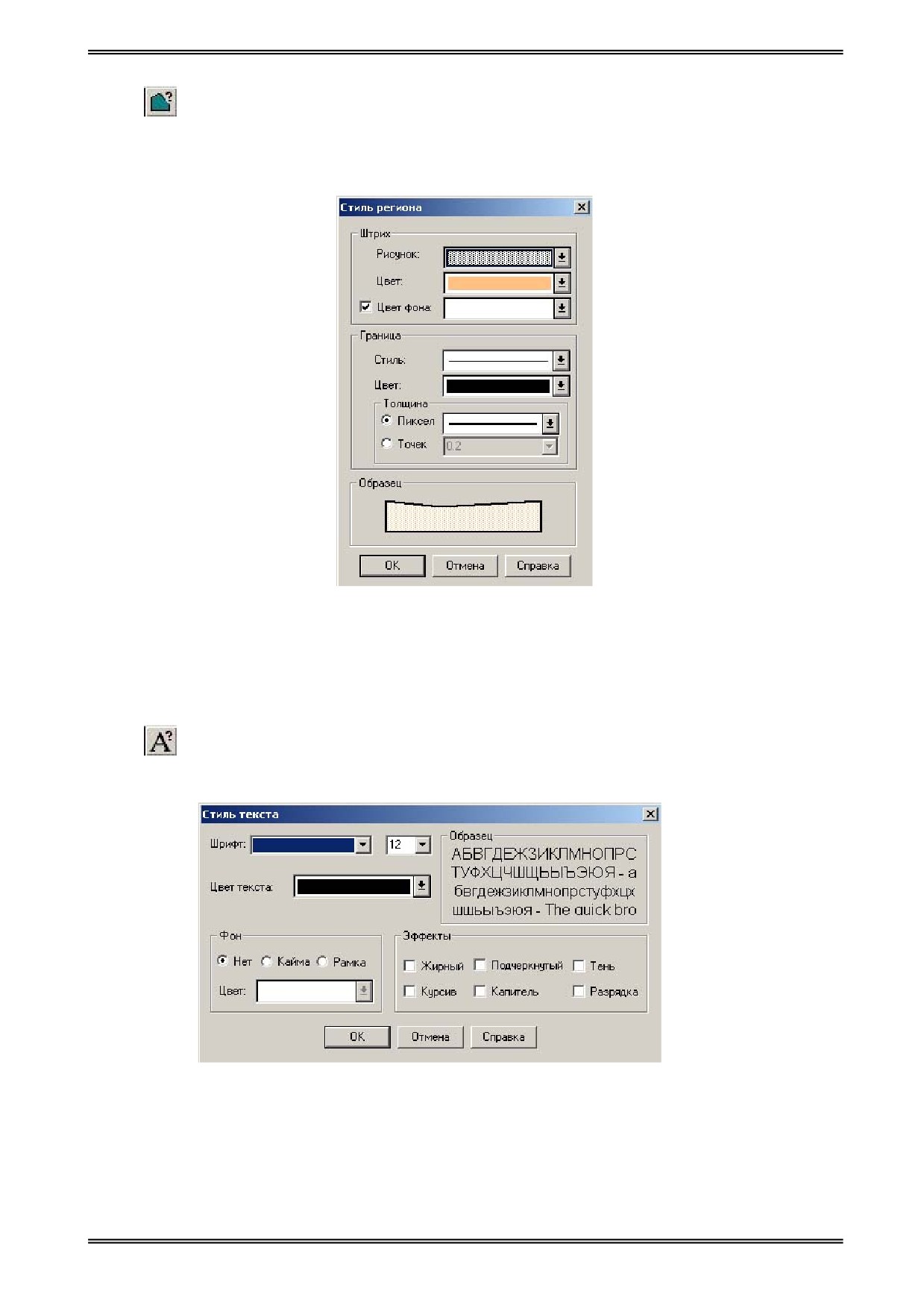

открывает диалог "Стиль области", используемый для изменения стиля
оформления площадных объектов, таких как область, прямоугольник, эллипс и скругленный
прямоугольник.
Вы можете изменить тип линии контура, ее цвет и толщину, также цвет и тип штриховки.
Диалог используется как для задания текущего стиля оформления областей, так и для изменения
стиля выбранных объектов.
- открывает диалог "Стиль текста", используемый для изменения стиля оформления
текстов.
Вы можете изменить шрифт, его написание, размер и цвет. Диалог используется как для
задания текущего стиля оформления текстовых объектов, так и для изменения стиля выбранных
объектов.
62
Электронная версия проекта
- кнопка «Новый Список» позволяет представить данные таблицы в форме
электронной таблицы и работать с ними. Новое окно Списка можно создать, если открыта хотя бы
одна таблица.
- кнопка «Новая Карта» открывает таблицу в виде Карты. Открыть новую
Карту можно, если открыта хотя бы одна таблица, которая содержит графическую информацию.
- кнопка «Новый Отчет» позволяет разместить на макете печатной станицы
содержимое нескольких окон и подготовить их к печати.
При выборе меню Справка>Справочник MapInfo открывается справочник, в котором
подробно описаны меню, инструменты и функции MapInfo. Справочник предоставляет
возможность получить быструю справку о той или иной команде MapInfo и её режимах, о
структуре документов, а также пошаговые инструкции операций MapInfo.
63
Электронная версия проекта
4. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
4.1 Термины и определения, используемые при описании рабочих наборов
Основное окно
- окно, играющее главную роль при формировании окна отчёта и
содержащее основную информацию для данной картографической композиции.
Дополнительные окна
- окна, предоставляющие необходимую дополнительную
информацию при формировании окна отчёта.
Окно отчёта - окно, в котором сводится и подготавливается к печати картографическая
композиция из Основного и Дополнительных окон.
4.2 Термины и определения MapInfo
Геоинформационная система
(ГИС)
- программное и аппаратное обеспечение,
предназначенное для эффективного создания, обработки, показа и анализа всех типов
географических или пространственно распределенных данных. ГИС обеспечивает функции и
средства, необходимые для хранения, анализа и представления географической информации.
Таблица - базы данных в MapInfo организованы в виде таблиц. Таблицы состоят из строк и
столбцов. Каждая строка содержит информацию об определённой характеристике объекта.
Каждый столбец содержит определённый вид сведений обо всех элементах таблицы. Также в
таблицах содержатся сведения о графических объектах. Таблица MapInfo имеет расширение tab.
Записи - набор информации об одном объекте в таблице или базе данных. Одной записи
соответствует одна строка в окне Списка.
Поле - именованная часть записи, соответствующая одной колонке в окне Списка. Поле
содержит определённый вид информации об объекте. Запись о каждом объекте в базе данных
состоит из значений одного или нескольких полей.
Слой - структурная единица карт в MapInfo. В MapInfo карта, как правило, состоит из
нескольких наложенных один поверх другого слоёв. Когда таблица показывается в одном из окон
Карт, ей сопоставляется отдельный слой в данном окне Карты.
Тематическая карта - тип карты, на которой с помощью условного выделения (цвет,
штриховка) показывается распределение на карте некоторых данных.
Тематический слой - слой, содержащий в себе тематическую карту. Тематический слой
расположен непосредственно над тем слоем карты, для которого строится тематическая карта.
Порядок следования тематических слоев для одного слоя карты зависит от типа тематической
карты.
64
Электронная версия проекта
Тематическая раскраска
- объекты карты
- точки, линии, области
- могут быть
раскрашены разным цветом или штриховками в зависимости от их параметров, т.е. информации об
объекте.
Рабочий набор - файл проекта, содержащий описание открытых окон и таблиц MapInfo.
Окна - в MapInfo для представления информации используются окна Карт, Списков,
Графиков, Отчетов. Кроме того, вспомогательные функции выполняют инструментальные панели,
окна Легенды, Информации и некоторые другие.
Окно Карты - окно, в котором информация представлена на географической карте. В окне
Карты графическая информация представлена в виде слоёв. Каждому слою соответствует открытая
в окне Карты таблица MapInfo.
Окно Списка - окно табличного представления семантических данных слоя MapInfo. Одна
строка Списка соответствует записи таблицы MapInfo, а колонка содержит значения одного поля
для каждой записи (например, колонки "ФИО", "Адрес", "Цена" и т. п.). Имя таблицы показывается
в строке заголовка в окне Списка. Имена колонок (полей) показываются в строке заголовка окна.
Названия колонок отображаются сразу под заголовком окна Списка.
Окно Легенды - составляющая часть тематической карты, содержащая объяснения
значений условных знаков, позволяет отображать условные обозначения для тематических карт и
слоев.
Окно Отчёта - окно, в котором сводится и подготавливается к печати информация из
одного или нескольких окон MapInfo. В окне Отчета предоставляются средства масштабирования,
макетирования, а также сохранения шаблонов многолистных карт. Работая с MapInfo, можно
формировать и распечатывать отчеты с фрагментами карт, списками, графиками и надписями. При
выводе на печать MapInfo использует стандартные драйверы операционной системы.
65



















///////////////////////////////////////
