ОТЧЕТ ПО РЕЗУЛЬТАТАМ ОБСЛЕДОВАНИЯ ТЕХНИЧЕСКОГО СОСТОЯНИЯ здания механического цеха (г. Коркино, ул. 30 лет ВЛКСМ, 4.)

СОДЕРЖАНИЕ

1 ВВОДНАЯ ЧАСТЬ ………………………………………………………………………………

1.1 Основание для проведения обследования ……………………………………………….

1.2 Сведения об экспертной организации ……………………………………………………

1.3 Сведения о специалистах ………………..………………………………………………..

1.4 Документы на право проведения обследования …………………………………………

2 ОБЪЕКТ ОБСЛЕДОВАНИЯ ……………………………………………………………………

3 ДАННЫЕ О ЗАКАЗЧИКЕ ……………………………….…………………………….…………

4 ЦЕЛЬ ОБСЛЕДОВАНИЯ ……………………………….………………………………..……..

5 СОДЕРЖАНИЕ ОБСЛЕДОВАНИЯ ……………………………………………………………

6 СВЕДЕНИЯ О РАССМОТРЕННЫХ В ПРОЦЕССЕ ОБСЛЕДОВАНИЯ ДОКУМЕНТАХ ..

7 КРАТКАЯ ХАРАКТЕРИСТИКА И НАЗНАЧЕНИЕ ОБЪЕКТА ОБСЛЕДОВАНИЯ ………

7.1 Назначение объекта обследования ………………………………………………………..

7.2 Конструктивное решение ………………………………………………………………….

7.3 Условия эксплуатации конструкций объекта ……………………………………………

8 РЕЗУЛЬТАТЫ ПРОВЕДЕННОГО ОБСЛЕДОВАНИЯ ……………………………………….

8.1 Результаты натурного обследования ………………..…………………..………………..

8.2 Соответствие конструкций проектной документации …………………………………..

8.3 Состояние фундаментов ………………….….………………..…………………………..

8.4 Контроль пространственного положения конструкций ………………………………..

8.5 Изучение свойств материалов конструкций ……….………………..……………………

8.6 Результаты поверочного расчета ………………………………………………………….

9 ЗАКЛЮЧЕНИЕ ПО РЕЗУЛЬТАТАМ ОБСЛЕДОВАНИЯ ……………………………………

9.1 Выводы по результатам обследования ……………………………………………………

9.2 Рекомендации по техническим решениям и проведению компенсирующих

мероприятий ……………………………………………………………..…………………

Приложение А Приказ о назначении группы специалистов …………….…………………….

Приложение Б Копии документов ………………………………………………………………

Приложение В Перечень лицензий ООО «ВЕД» …………………….………………………

Приложение Г Фотографии и схемы объекта ……………………….…………………..………

Приложение Д Ведомость дефектов и повреждений …………………………………………

Приложение Е Контроль пространственного положения конструкций ……………………..

Приложение Ж Исследование свойств материалов конструкций ……………………………..

Приложение И Поверочный расчет ……………………………………………………………..

Приложение К Данные о применяемом оборудовании ……………………………………..…

Приложение Л Перечень используемой нормативной, технической и методической документации .…

ВО-473-12-15

Изм.

Лист

№докум.

Подп.

Дата

Разраб.

Гасаев А.В.

10.12.15

ОТЧЕТ ПО РЕЗУЛЬТАТАМ

Лит.

Лист

Листов

Пров.

Хасанов Р.К.

10.12.15

ОБСЛЕДОВАНИЯ ТЕХНИЧЕСКОГО

СОСТОЯНИЯ здания механического цеха

Т. контр.

Алексеева Е.Л.

10.12.15

с пристроем, расположенного по адресу:

ООО «ВЕД»

Корректор

Шишкина Н.А.

10.12.15

Челябинская область, г. Коркино, ул. 30

Утв.

Алексеева Е.Л.

10.12.15

лет ВЛКСМ, 4

1 ВВОДНАЯ ЧАСТЬ

1.1 Основание для проведения обследования

Договор №110/1-2015 от 26.10.2015 г, заключенное между ООО «ВЕД» и ООО «ПромЛит».

1.2 Сведения об экспертной организации

Экспертная организация: Общество с ограниченной ответственностью

«ВЕД»

(далее

ООО «ВЕД»).

Юридический/Почтовый адрес: 455000, Россия, Челябинская область, г. Магнитогорск,

ул. Уральская, д. 24.

Генеральный директор - Ерёмин Константин Иванович

- квалификационное удостоверение №0001-12844-11 (специалист неразрушающего контроля

III уровня по ВИК), выдано

«СертиНК» ФГУ НУЦ

«Сварка и контроль» при

МГТУ им. Н.Э. Баумана, г. Москва, действительно до 21.10.2016 г. (области аттестации: 2.1.1,

2.2, 3.1-3.8, 4.1-4.3, 6.5, 6.6, 7,1-7,3);

- удостоверение №48-14-1102-03 (знание требований ПБ в химической, нефтехимической

и нефтеперерабатывающей промышленности, в металлургической промышленности, оборудова-

ния, работающего под давлением, на объектах переработки и транспортирования растительного

сырья), выдано аттестационной комиссией Западно-Уральского управления Федеральной служ-

бы по экологическому, технологическому и атомному надзору, г. Пермь (протокол №48-14-1102

от 27.02.2014 г.), действительно до 27.02.2019 г. (области аттестации: А, Б1, Б3, Б8, Б11);

- удостоверение №00-09-13468-02 (знание общих требований ПБ, а также знание требований

ПБ на объектах горнорудной промышленности), выдано Центральной аттестационной комисси-

ей Ростехнадзора Федеральной службы по экологическому, технологическому и атомному над-

зору, г. Москва (протокол №00-09-13468 от 19.11.2009 г.), действительно до 19.11.2014 г. (облас-

ти аттестации: А, Б4);

- удостоверение №48-12-1069-07 (знание требований ПБ на объектах газораспределения

и газопотребления, подъемных сооружениях и тепловых энергоустановок и тепловых сетях), вы-

дано аттестационной комиссией Западно-Уральского управления Федеральной службы по эколо-

гическому, технологическому и атомному надзору, г. Пермь

(протокол

№48-12-1-69

от 15.03.2012 г.), действительно до 15.03.2015 г. (области аттестации: Б7, Б9, Г2).

Телефон/факс: (3519) 220966, 220331.

Адрес электронной почты (Е-mail): weld@weld.su

Сайт: www.weld.su, www.велд.рф

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

1.3 Сведения о специалистах

Инженер-строитель - Хасанов Р.К.

Инженер-строитель - Гасаев А.В.

Приказ о назначении группы специалистов представлен в приложении А данного отчета.

1.4 Документы на право проведения обследования

 Свидетельство

№1078.10-2010-7446004284-П-123 о допуске к определенному виду

или видам работ, которые оказывают влияние на безопасность объектов капитального

строительства, выдано

14.04.2014 г. НП

«Саморегулируемая организация Союз проектных

организаций Южного Урала».

 Свидетельство об аттестации лаборатории неразрушающего контроля и диагностики

№35А150239, выдано независимым органом по аттестации лабораторий неразрушающего кон-

троля Некоммерческим партнерством

«Приокский экспертно-консультационный центр»,

от 24.08.2014 г., действительно до 24.08.2017 г.

 Сертификат системы менеджмента качества ISO 9001:2008, рег. №7510070143, выдан

22.07.2013 г. TÜV Rheinland InterCert, г. Москва, действителен до 21.07.2016 г.

 Лицензия №061589, выдана ООО «ЕВРОСОФТ» на программные продукты: STARK ES,

ПРУСК, СПИН и Металл.

Перечень лицензий ООО «ВЕД» приведен в приложении В данного отчета.

2 ОБЪЕКТ ОБСЛЕДОВАНИЯ

Объектом обследования является здание механического цеха с пристроем, расположенное по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4.

Время проведения натурного обследования - декабрь 2015 года.

Действие отчета распространяется на строительные конструкции здания механического цеха

с пристроем, расположенное по адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4.

Действие отчета не распространяется на технологическое и грузоподъемное оборудование,

расположенное в здании.

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

3 ДАННЫЕ О ЗАКАЗЧИКЕ

Организация: Общество с ограниченной ответственностью «ПромЛит».

Юридический адрес/почтовый адрес: 456550, Челябинская область, г. Коркино, ул.30 лет

ВЛКСМ, д. 4.

Руководитель: Директор - Ширшов Анатолий Юрьевич.

Телефон/факс: 8 (351) 248-58-54.

4 ЦЕЛЬ ОБСЛЕДОВАНИЯ

Цель обследования - определение и оценка фактических значений контролируемых парамет-

ров, характеризующих эксплуатационное состояние, пригодность и работоспособность объекта

обследования и определение возможности дальнейшей эксплуатации объекта.

5 СОДЕРЖАНИЕ ОБСЛЕДОВАНИЯ

Содержание обследования согласно ГОСТ 31937-2011, СП 13-102-2003:

 Изучение технической документации на объект.

 Натурное обследование объекта.

 Выявление дефектов и повреждений, оценка их влияния на несущую способность отдель-

ных конструкций и объекта в целом.

 Определение пространственного положения конструкций.

 Проведение неразрушающих испытаний по изучению свойств материалов несущих конст-

рукций.

 Выполнение поверочного расчета с учетом всех существующих нагрузок.

 Оценка технического состояния конструктивных элементов объекта обследования.

 Разработка компенсирующих мероприятий и рекомендаций по дальнейшей эксплуатации

объекта обследования.

 Составление отчета по результатам обследования технического состояния здания механи-

ческого цеха с пристроем, расположенного по адресу: Челябинская область, г. Коркино, ул. 30

лет ВЛКСМ, 4.

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

6 СВЕДЕНИЯ О РАССМОТРЕННЫХ В ПРОЦЕССЕ ОБСЛЕДОВАНИЯ ДОКУМЕНТАХ

При проведении работ рассмотрен технический паспорт на здание механического цеха и

пристрой к механическому цеху, инвентарный №9842 от 27.01.2009 г. составленный Коркинским

филиалом ОГУП «Обл. ЦТИ» по Челябинской области.

Проектная и исполнительная документация не представлена в связи с ее отсутствием.

7 КРАТКАЯ ХАРАКТЕРИСТИКА И НАЗНАЧЕНИЕ ОБЪЕКТА ОБСЛЕДОВАНИЯ

7.1 Назначение объекта обследования

Здание механического цеха с пристроем предназначено для временного складирования мате-

риалов. В здании механического цеха в осях «11-12» расположены административно-бытовые

помещения.

Даты постройки здания механического цеха и пристроя к зданию не известны.

7.2 Конструктивное решение

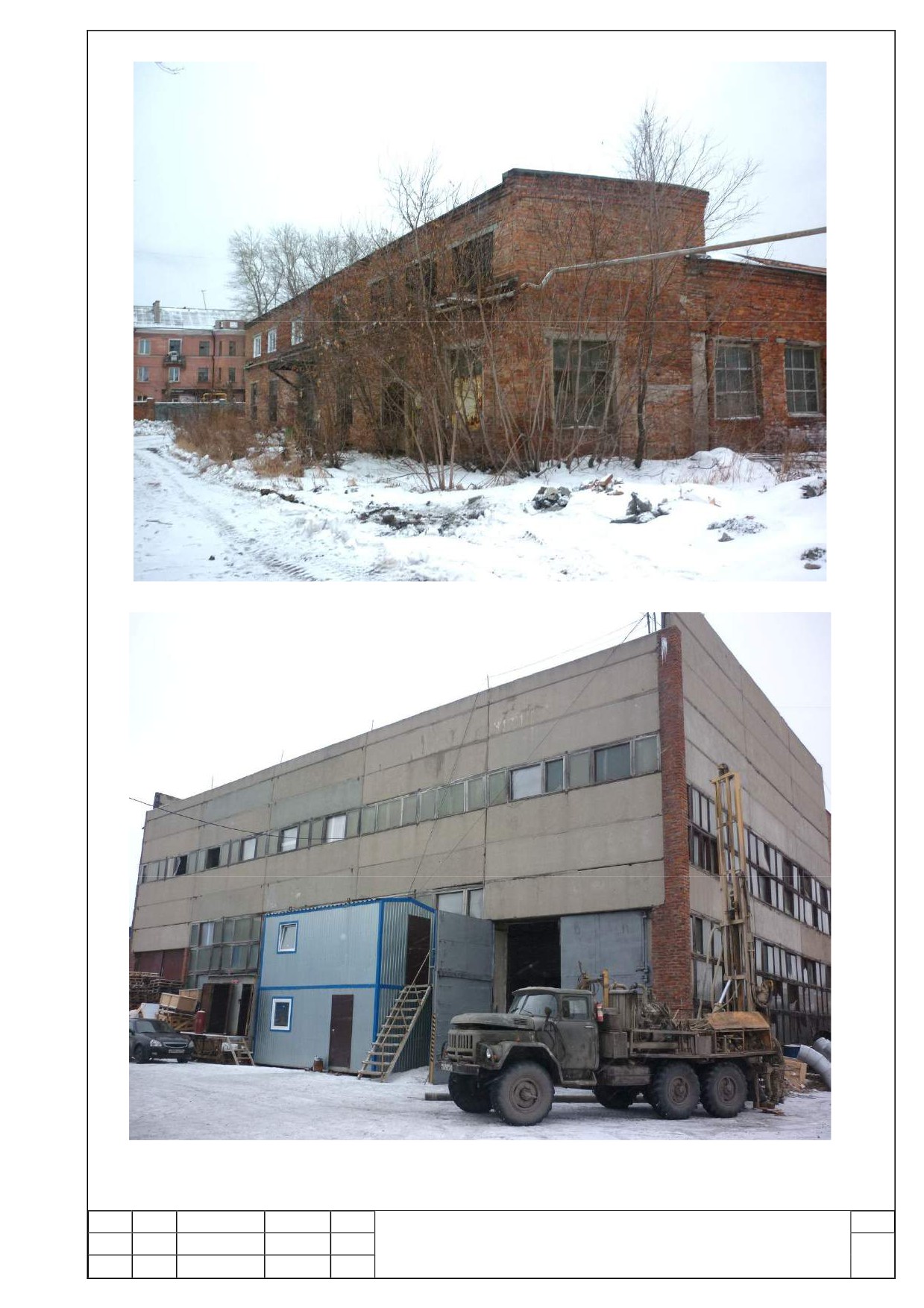

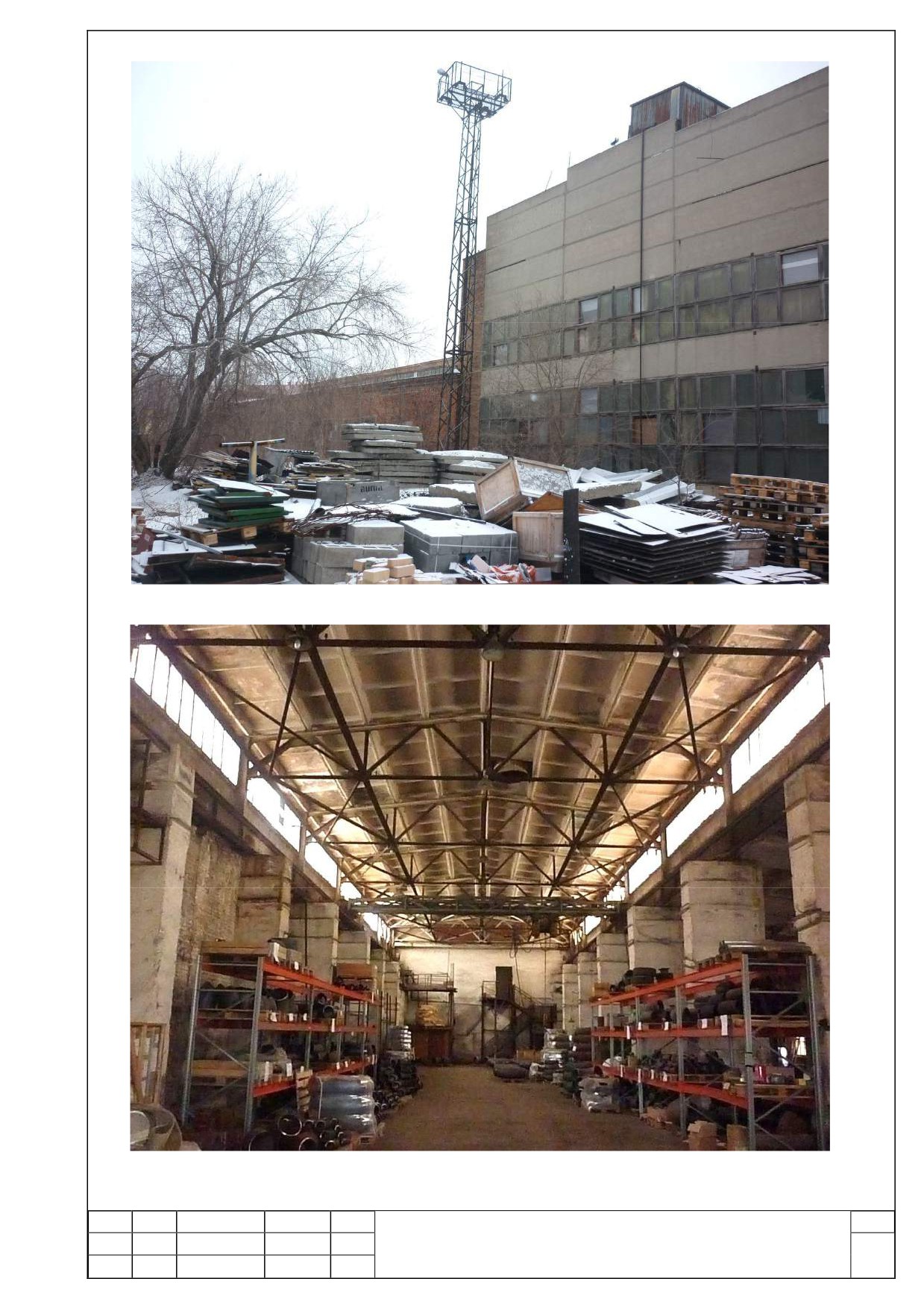

Здание механического цеха с пристроем прямоугольного очертания в плане, с основными

размерами в плане 73,4×30,0 м.

Здание механического цеха:

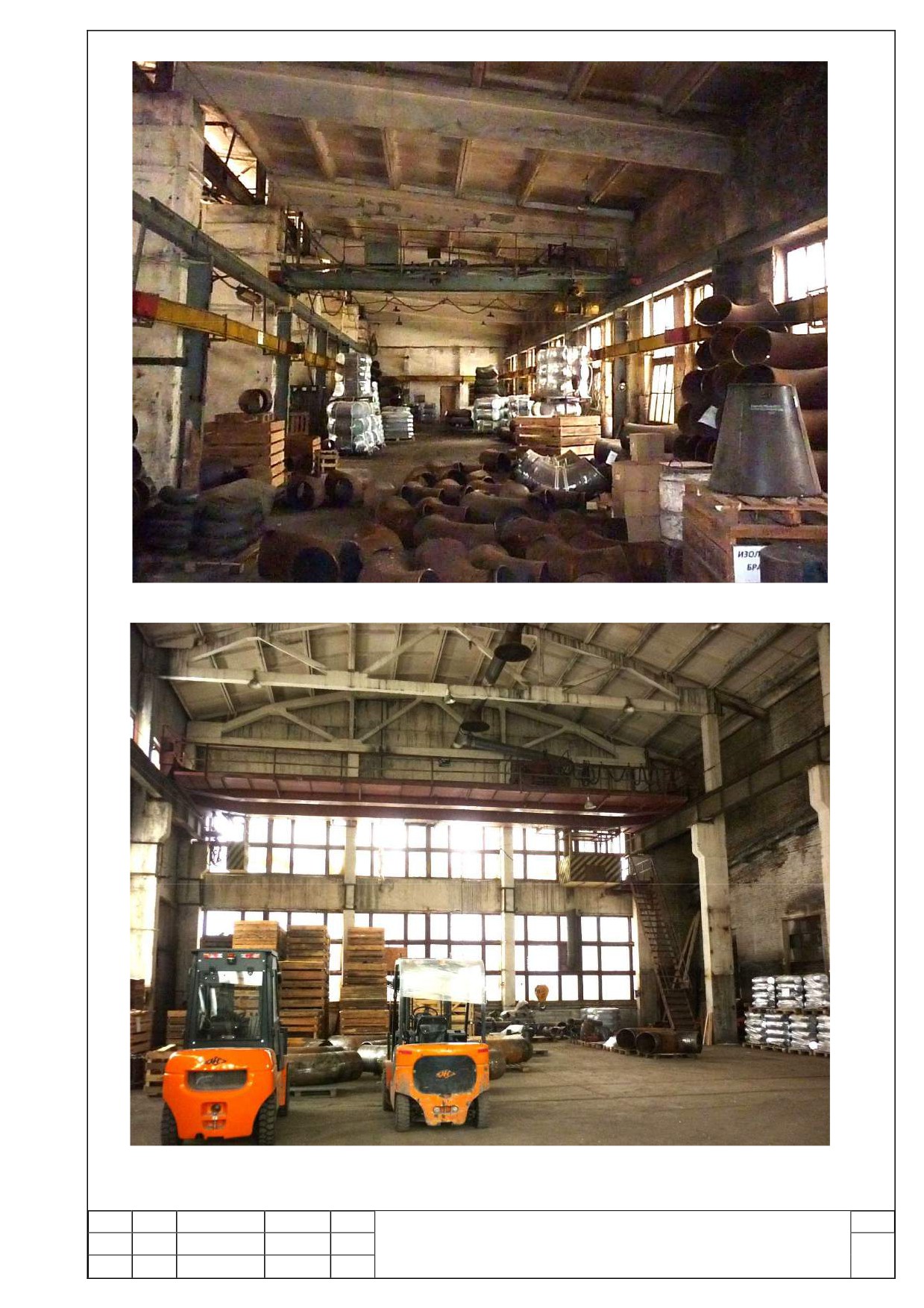

Здание механического цеха прямоугольное трехпролетное, одноэтажное, с габаритными раз-

мерами в плане в осях «3-12» рядах «А-Е» - 52,4×30,0 м. Покрытие здания двускатное. В осях

«11-12» между рядами «А-Е» выполнена двухэтажная часть здания. Высота до низа стропильных

ферм пролета «Б'-Г'» составляет 7,9 м. Высота до низа балок покрытия по ряду «А» и «Е» со-

ставляет 5,2 м, по ряду «Б'» и «Г'» составляет 6,0 м. За относительную отметку 0,000 принята от-

метка чистого пола здания.

Конструктивная схема здания - неполный каркас, с несущими стенами и столбами.

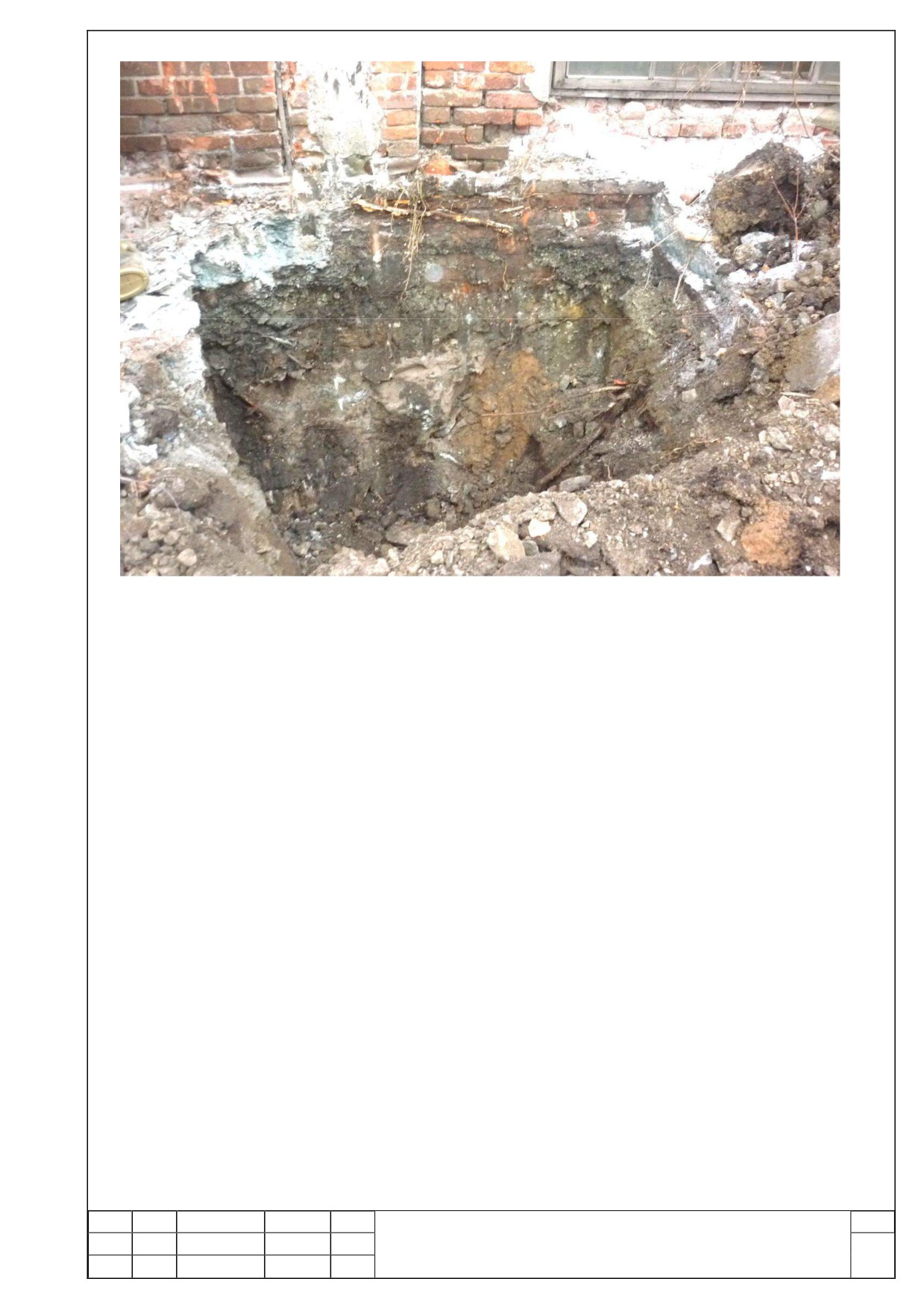

Фундаменты под стены - ленточные из бутового камня. Глубина заложения фундаментов

составляет 1,4 м (по результатам откопки шурфов).

Стены - каменная кладка из глиняного обыкновенного кирпича на цементно-песчаном рас-

творе толщиной 510 мм. По стенам выполнены уширения в виде пилястр для опирания балок по-

крытия. Пилястры переменного сечения по высоте размером 300×510 мм.

Столбы - каменная кладка из глиняного обыкновенного кирпича на цементно-песчаном рас-

творе размером 1660×680 мм. Шаг столбов составляет 6,0 м.

Балки покрытия - сборные железобетонные таврового сечения. Высота балок 770 мм, ши-

рина пояса 390 мм, высота пояса - 200 мм, толщина стенки - 100 мм. Пролет балок 9,0 м. Балки

покрытия расположены в пролете «А-Б'» и «Г'-Е».

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

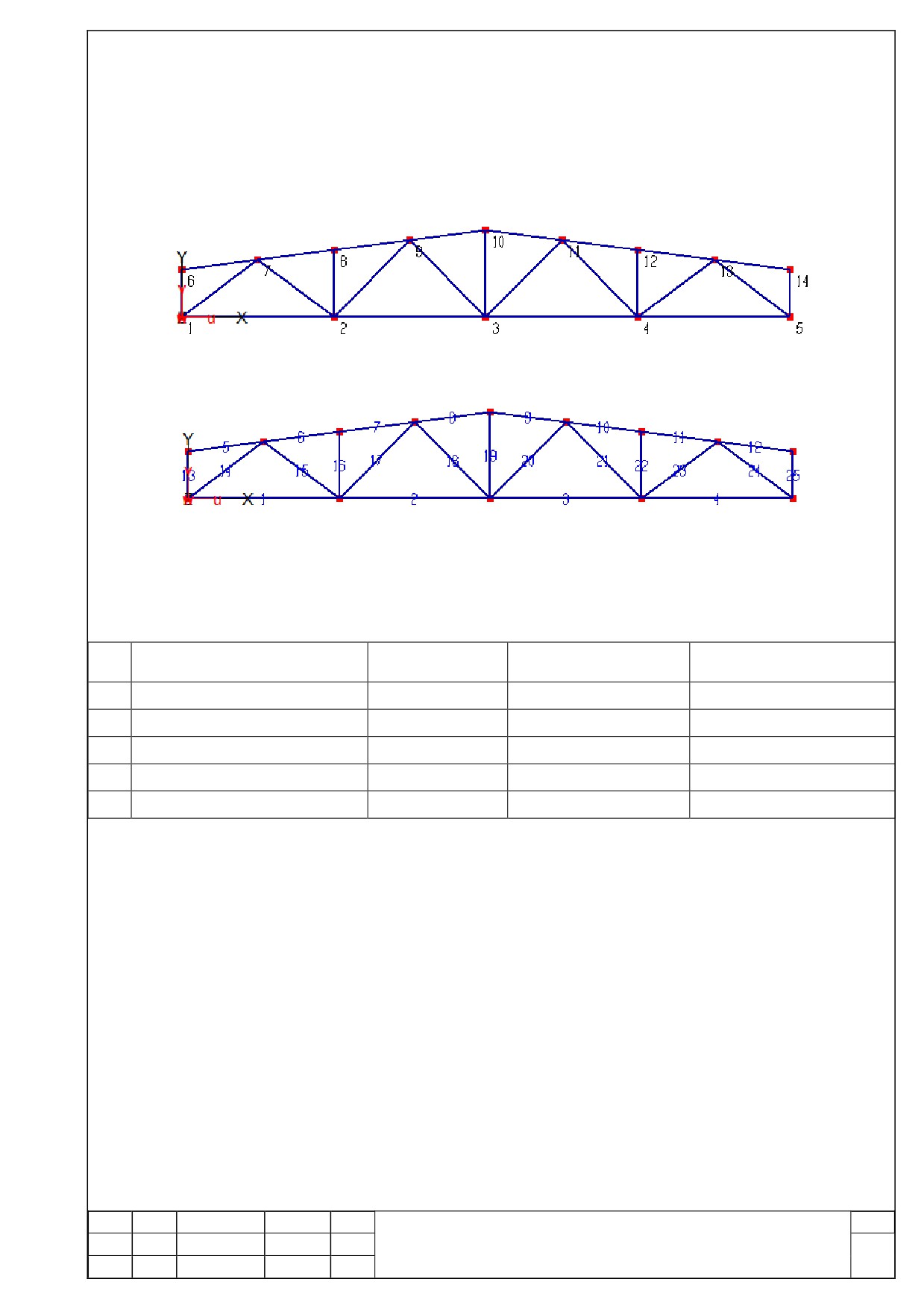

Стропильные фермы - металлические, сварные трапециевидного очертания. Систем решет-

ки - треугольная с дополнительными стойками и опорными раскосами. Элементы ферм выпол-

нены в виде составных тавров из неравнополочных уголков. Высота ферм на опорах 0,93 м, вы-

сота в коньке 1,7. Пролет ферм - 30,0 м. Шаг стропильных ферм - 6,0 м. Опирание стропильных

ферм выполнено через опорные столики на столбы.

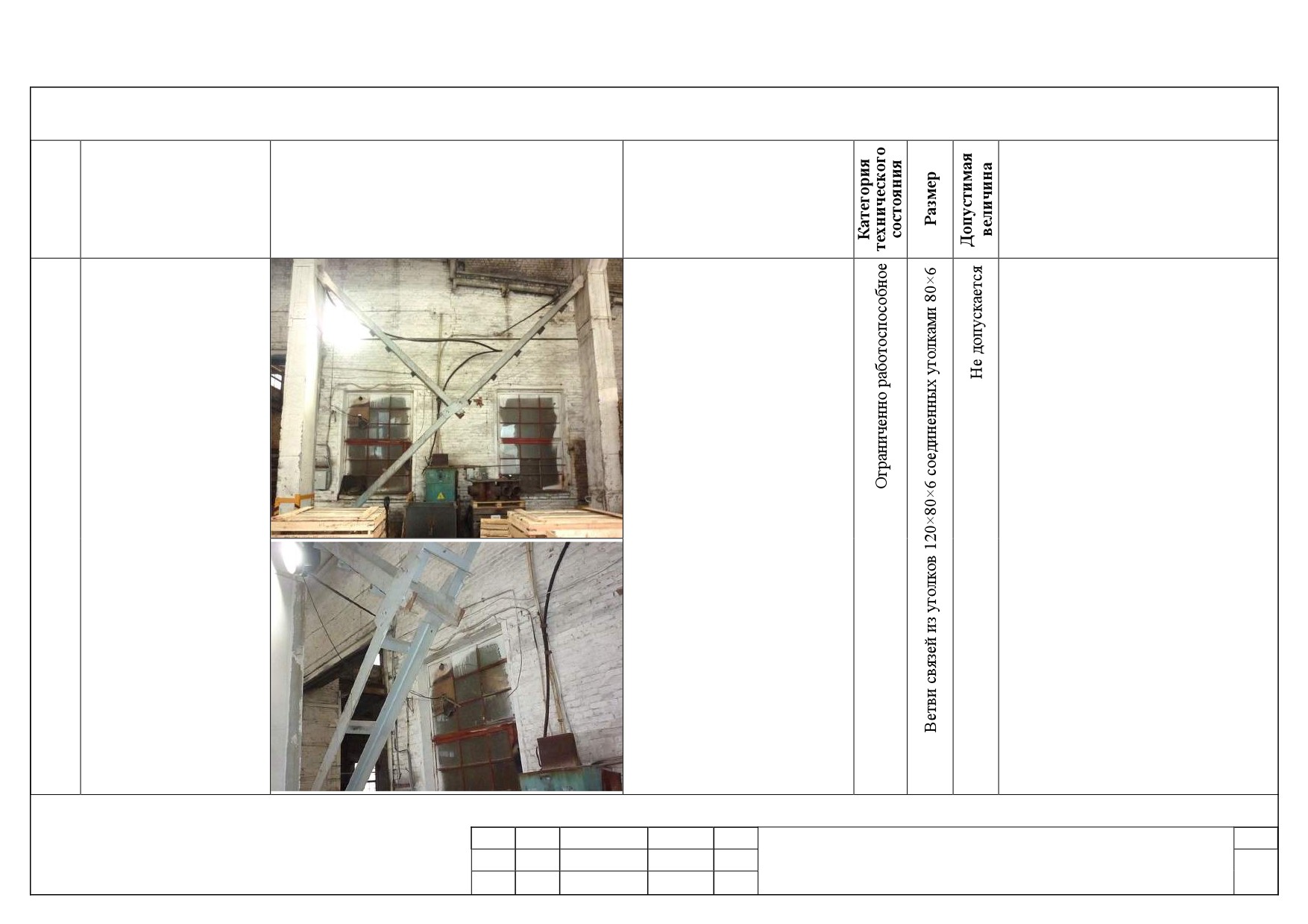

Связи по поясам стропильных ферм состоят из продольных связевых ферм и поперечных

связевых ферм. Система решетки ферм - крестовая. Распорки по поясам стропильных ферм вы-

полнены из уголкового проката в виде составных тавров.

Плиты покрытия - сборные железобетонные ребристые с размерами 6000×1500×300 мм.

Стойки под грузоподъемное оборудование - металлические, выполнены из прокатных дву-

тавров №30. Стойки расположены в пролете «А-Б'».

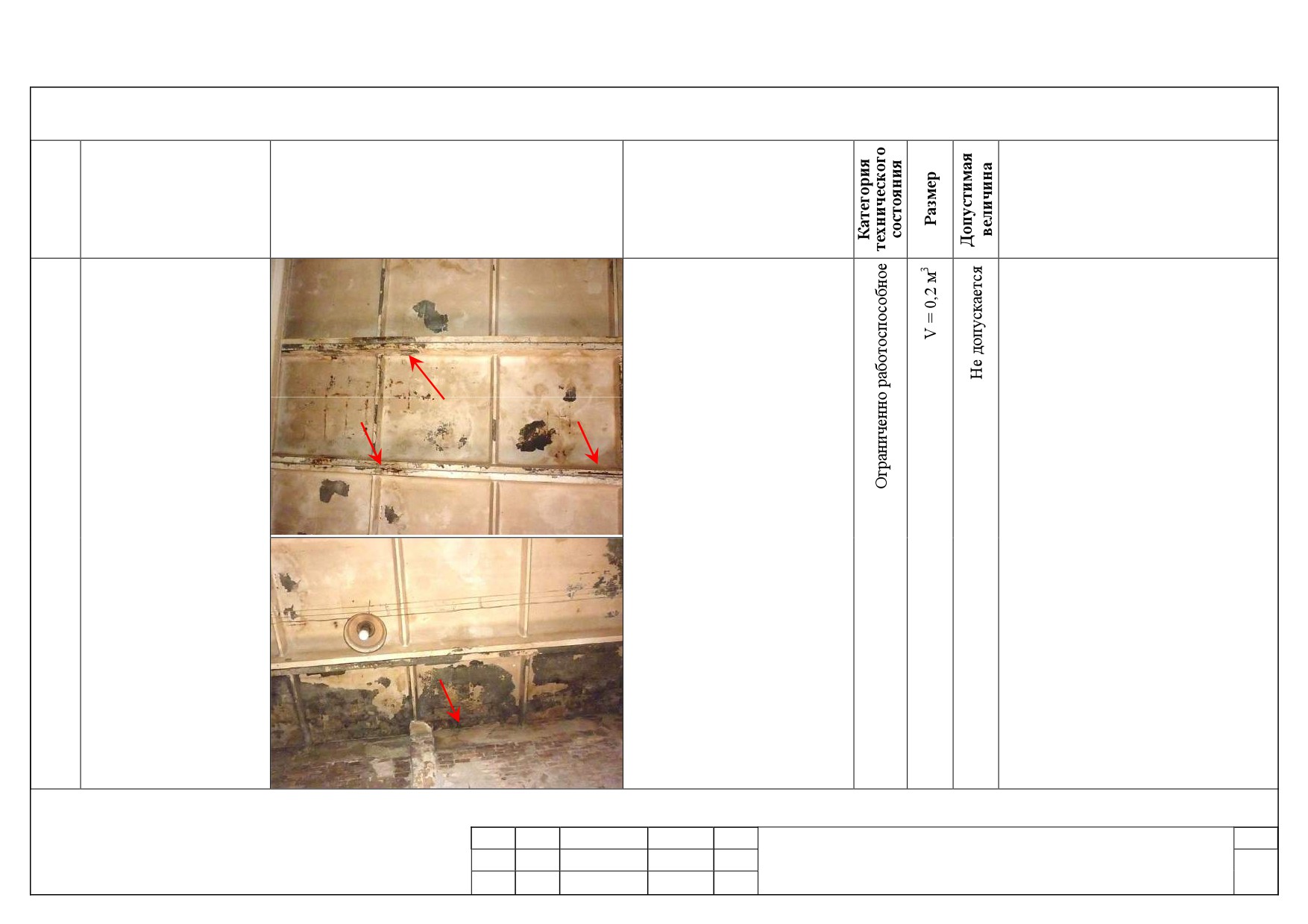

Плиты перекрытия и покрытия - сборные железобетонные многопустотные с размерами

6000×1200×220 мм. Плиты перекрытия и покрытия расположены в осях «11-12» между рядами

«А-Е» в двухэтажной части здания.

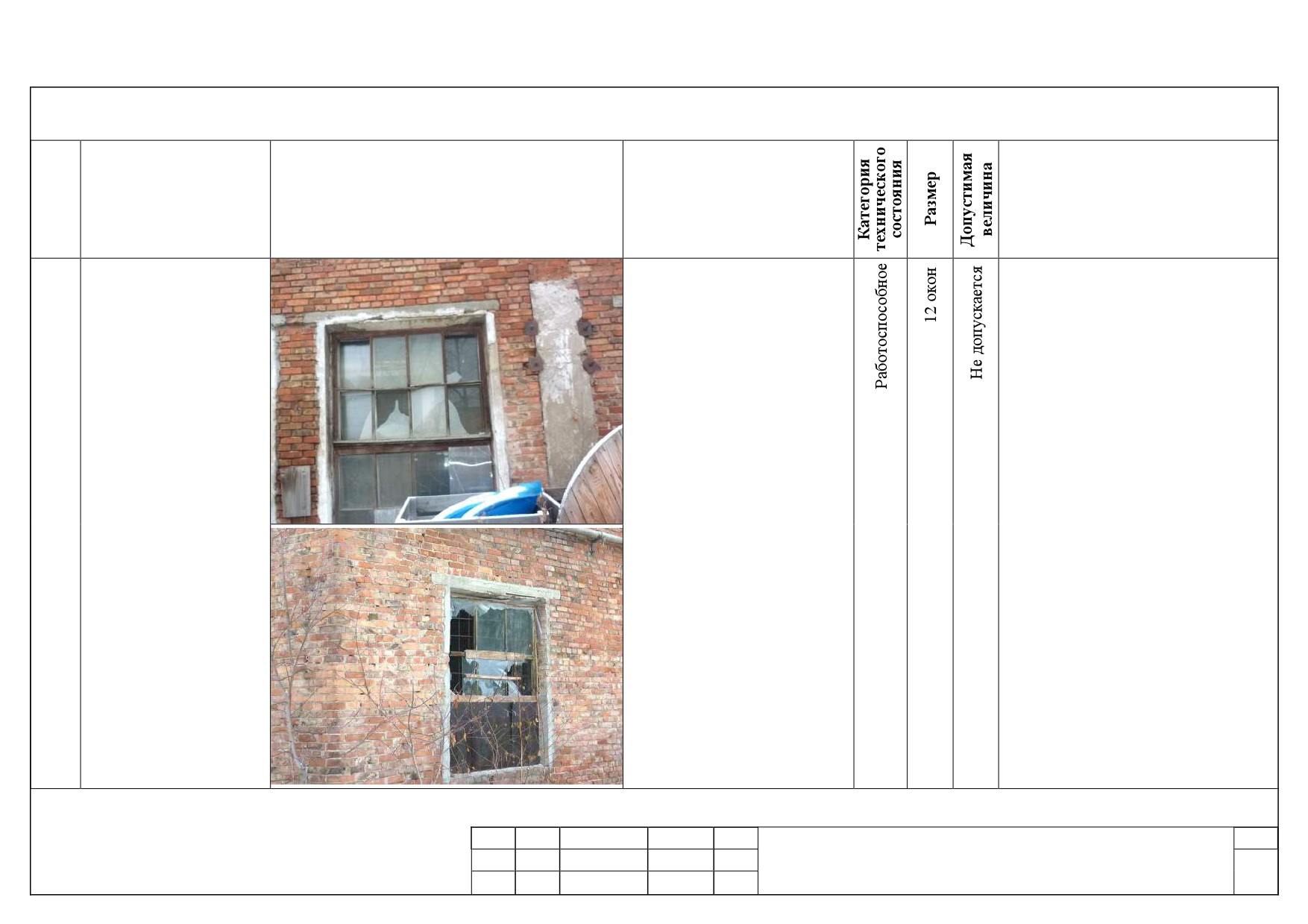

Оконные переплёты - деревянные с двойным остеклением.

Полы - бетонные.

Отмостка - бетонная.

Кровля состоит из следующих слоев: рубероид толщиной 10 мм, утеплитель - шлак толщи-

ной 30 мм, цементно-песчаная стяжка толщиной 25 мм, 1 слой рубероида.

Пристрой к зданию механического цеха:

Пристрой к зданию механического цеха прямоугольный однопролетный, с габаритными раз-

мерами в плане в осях «1-3» рядах «А-Е» - 21,0×30,0 м. Покрытие двускатное. Высота до низа

стропильных ферм составляет 10,8 м. За относительную отметку 0,000 принята отметка чистого

пола здания.

Конструктивная схема здания - каркасная.

Фундаменты под колонны - монолитные железобетонные, стаканного типа.

Фундаменты под стены - железобетонные фундаментные балки и ленточные монолитные

бетонные.

Колонны

- сборные железобетонные, подкрановая часть прямоугольного сечения

800×400 мм, надкрановая часть квадратного сечения 400×400 мм. Для опирания подкрановых

балок выполнена консоль колонны, ширина в консольной части колонны составляет 1000 мм,

высота 900 мм. Сетка колонн 6,0×18,0 м.

Опирание колонн на фундамент - жесткое защемление.

Стойки фахверка - сборные железобетонные, прямоугольного сечения 600×400 мм, уста-

новлены по ряду «А» и «Е».

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

Связи по колоннам - металлические крестового очертания, выполнены из горячекатаных не-

равнополочных уголков сечением 120×80×8 мм, разнесены на 420 мм и соединены планками из

горячекатаных равнополочных уголков сечением 80×6 мм шагом 650 мм. Связи установлены по

оси «1» и «2» между рядами «Б-В».

Стропильные фермы - железобетонные сегментные с раскосно-стоечной решеткой. Высота

в коньковой части 2,7 м. Пролет ферм 18,0 м, шаг ферм 6,0 м. Стропильные фермы опираются на

колонны.

Подкрановые балки - металлические составного двутаврового сечения из трех листов. Вы-

сота балки 640 мм. Сечение верхнего пояса 280×12 мм, сечение нижнего пояса - 250×11 мм.

Плиты покрытия - сборные железобетонные ребристые с размерами 6000×1500×300 мм.

Стеновое ограждение - шлакопемзобетонные навесные стеновые панели толщиной 250 мм,

высотой 1200 мм и 800 мм. В местах устройства входных дверей и ворот выполнены вставки из

глиняного обыкновенного и силикатного кирпичей на цементно-песчаном растворе.

Оконные переплёты - металлические с двойным остеклением.

Полы - бетонные.

Ворота - металлические откатные.

Двери - металлические двупольные.

Отмостка - бетонная.

Кровля состоит из следующих слоев: рубероид толщиной 10 мм, утеплитель - шлак толщи-

ной 30 мм, цементно-песчаная стяжка толщиной 25 мм, 1 слой рубероида.

7.3 Условия эксплуатации конструкций объекта

Климатические условия региона по СП 131.13330.2012, СП 20.13330.2011:

- расчетная снеговая нагрузка по III снеговому району - 180 кг/м²;

- нормативная ветровая нагрузка по II снеговому району - 30 кг/м²;

- температура воздуха наиболее холодной пятидневки: обеспеченностью 0,98 - минус 35ºС,

обеспеченностью 0,92 - минус 34ºС;

- зона влажности - нормальная;

- глубина промерзания грунта (глина, суглинок) 1,8 м, (пески) 1,98 м.

Здание не отапливаемое.

Данные о мероприятиях по составлению характеристики объекта обследования

Характеристика объекта обследования составлена по результатам натурного обследования,

в составе которого проведены обмерные работы по определению геометрических размеров сече-

ний элементов объекта.

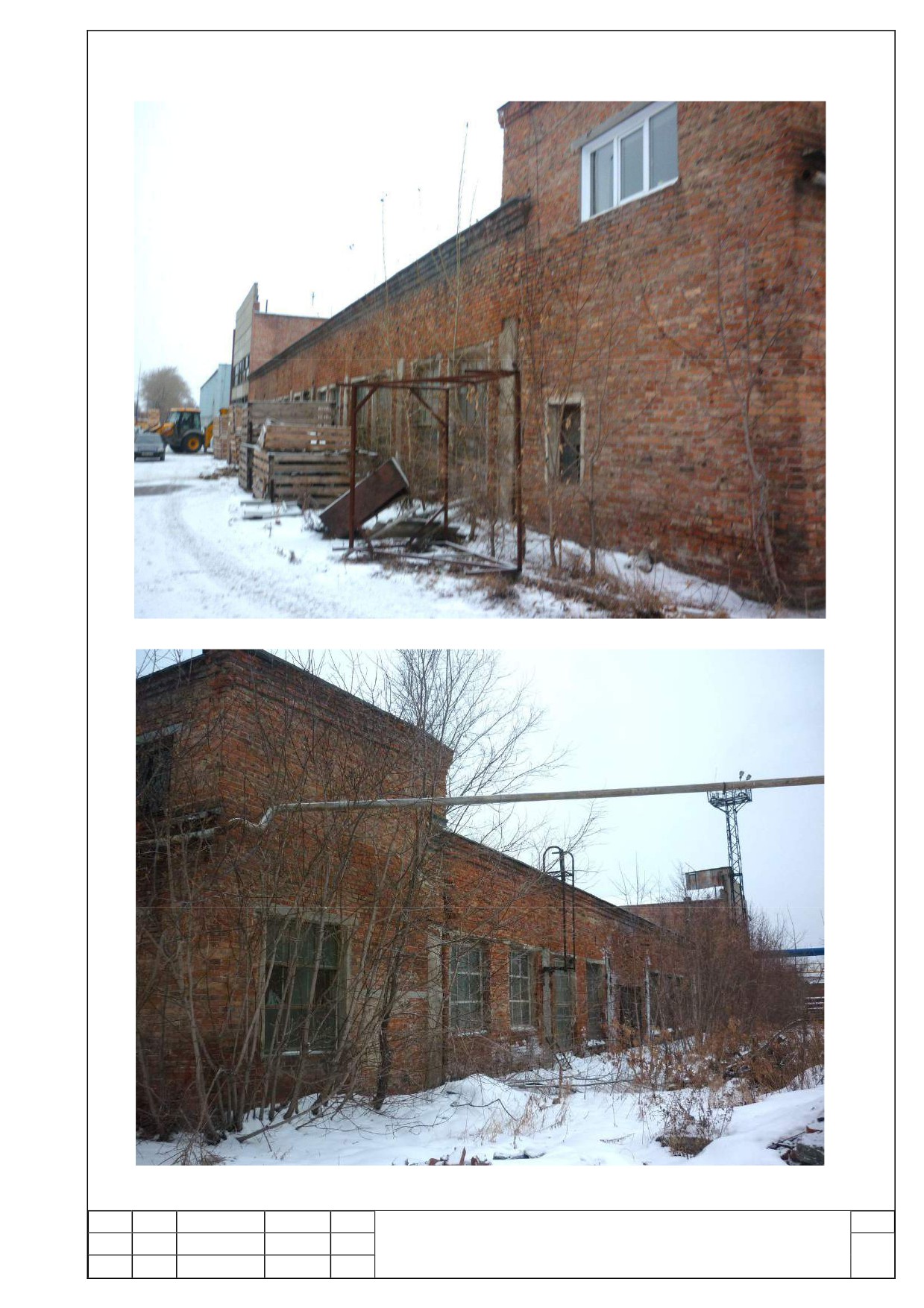

В приложении Г приведены фотографии и схемы с более подробным описанием элементов

здания механического цеха с пристроем, расположенного по адресу: Челябинская область,

г. Коркино, ул. 30 лет ВЛКСМ, 4.

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

8 РЕЗУЛЬТАТЫ ПРОВЕДЕННОГО ОБСЛЕДОВАНИЯ

8.1 Результаты натурного обследования

В результате проведенного обследования и инструментального контроля состояние конст-

рукций здания оценено как «ограничено работоспособное» и «работоспособное».

Категории технического состояния согласно ГОСТ 31937-2011:

Работоспособное техническое состояние (Р) - категория технического состояния, при ко-

торой некоторые из численно оцениваемых контролируемых параметров не отвечают требова-

ниям проекта или норм, но имеющиеся нарушения требований, в конкретных условиях эксплуа-

тации не приводят к нарушению работоспособности, и несущая способность конструкций и

грунтов основания с учетом влияния имеющихся дефектов и повреждений, обеспечивается.

Ограниченно работоспособное техническое состояние (ОР) - категория технического со-

стояния строительных конструкций или здания и сооружения в целом, включая состояние грун-

тов основания, при которой имеются крены, дефекты и повреждения, приведшие к снижению

несущий способности, но отсутствует опасность внезапного разрушения, потери устойчивости

или опрокидывания и функционирование конструкций и эксплуатация здания или сооружения

возможны либо при контроле (мониторинге) технического состояния, либо при проведении не-

обходимых мероприятий по восстановлению или усилению конструкций и (или) грунтов осно-

вания и последующем мониторинге технического состояния (при необходимости).

Сводная ведомость дефектов и повреждений представлена в таблице 1, ведомость дефектов и

повреждений по типу конструкций с указанием категории технического состояния и рекоменда-

циями по их устранению приведена в приложении Д.

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

Таблица 1 - Сводная ведомость дефектов и повреждений

Категория

технического

Причина

Наименование

Тип дефекта (повреждения)

состояния

возникновения

конструкции

согласно ГОСТ

дефекта (повреждения)

31937-2011

Стены

Локальные участки разруше-

Длительный срок эксплуатации без

ния, выветривание раствора,

Ограниченно

ремонтно-восстановительных работ

выпадение отдельных камней

работоспособное

каменой кладки, стен здания

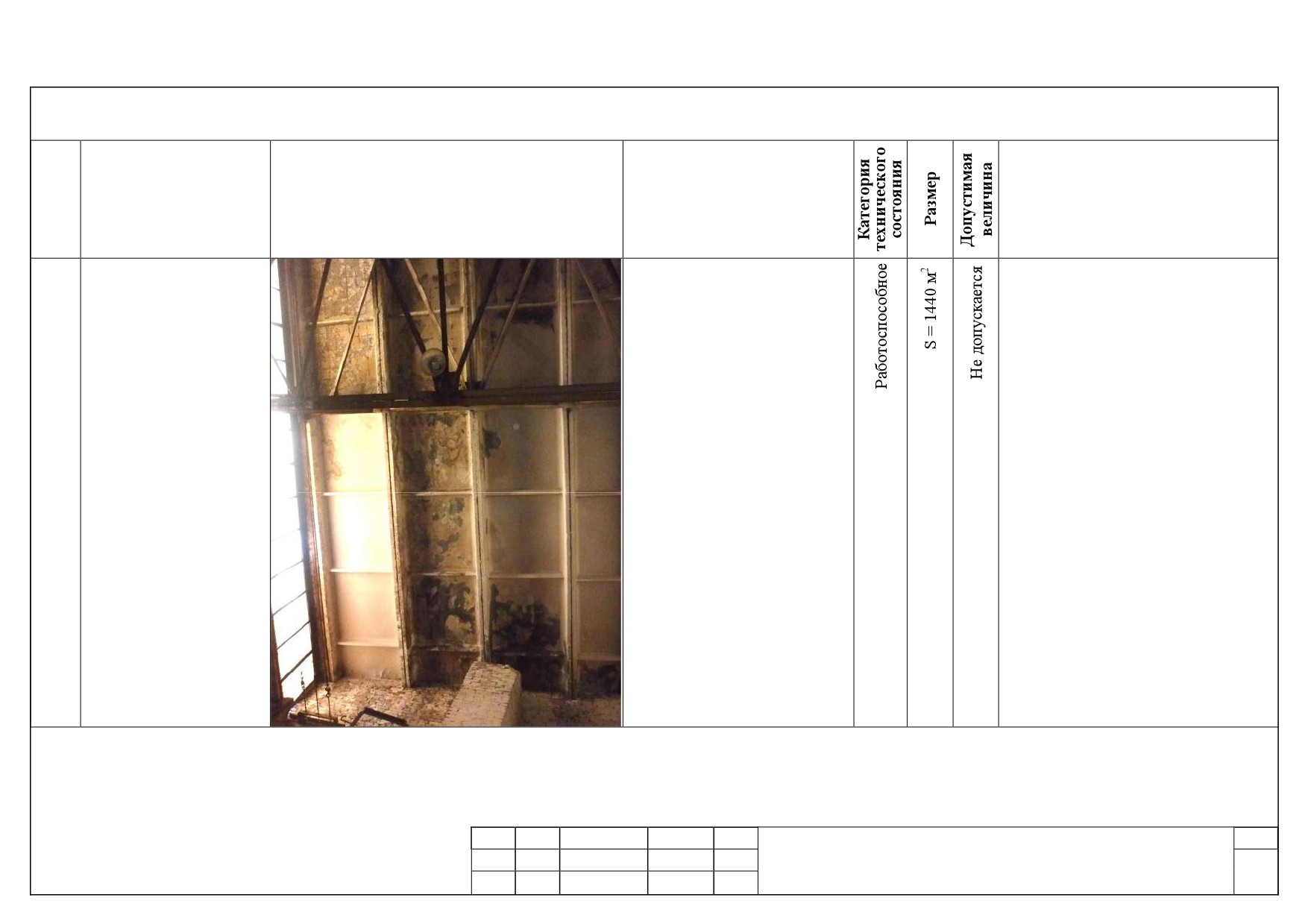

Окна

Разрушение оконного заполне-

Длительный срок эксплуатации без

Работоспособное

ния

ремонтно-восстановительных работ

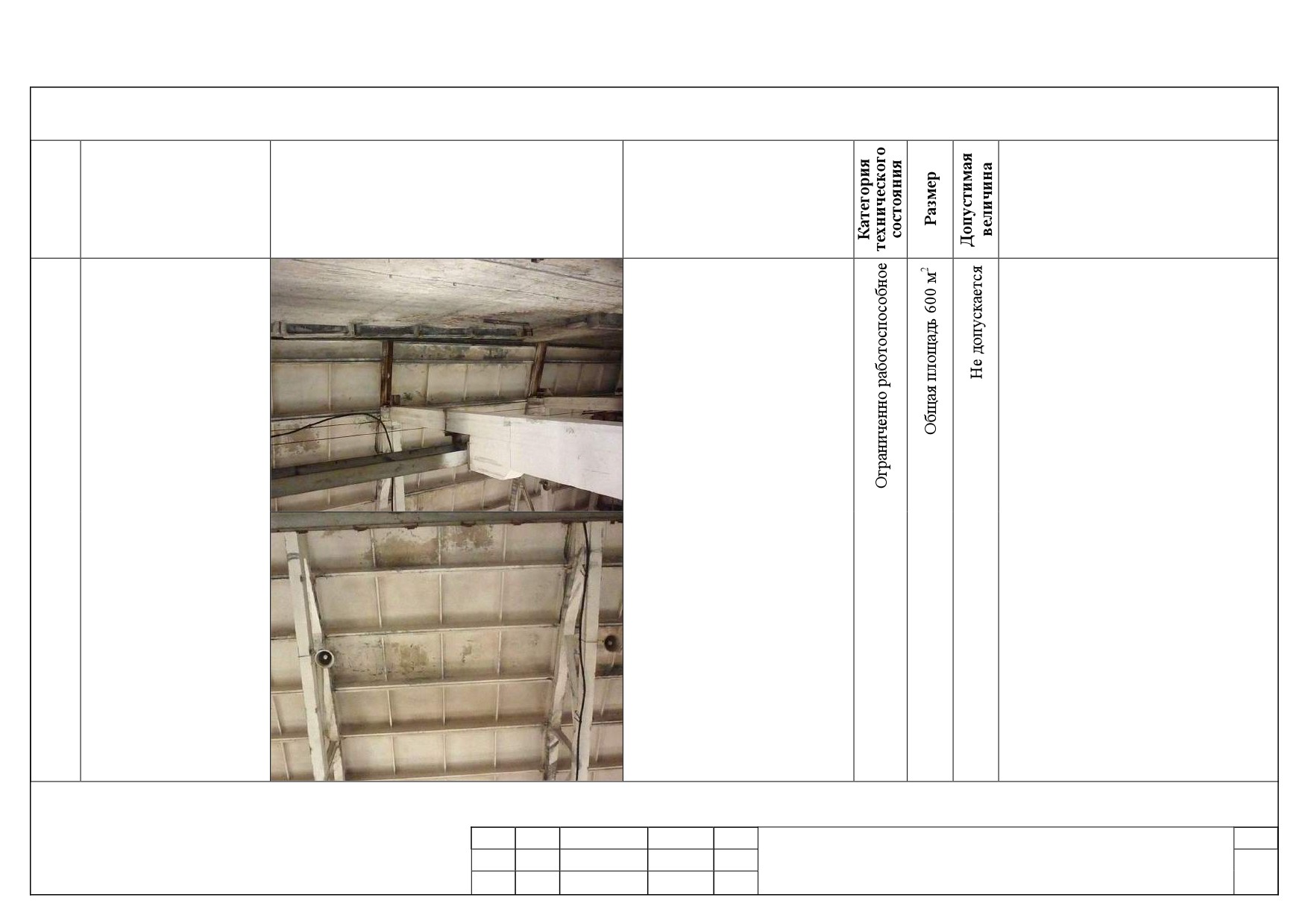

Плиты покрытия

Разрушение защитного слоя

Замачивание конструкций в резуль-

бетона по полкам и ребрам

тате неисправного состояния кровли

плит с оголением и коррозией

Ограниченно

арматуры. Трещины в про-

работоспособное

дольных ребрах, поперечных

ребрах и полка плит

Плиты покрытия

Замачивание плит

Неисправное состояние кровли

Работоспособное

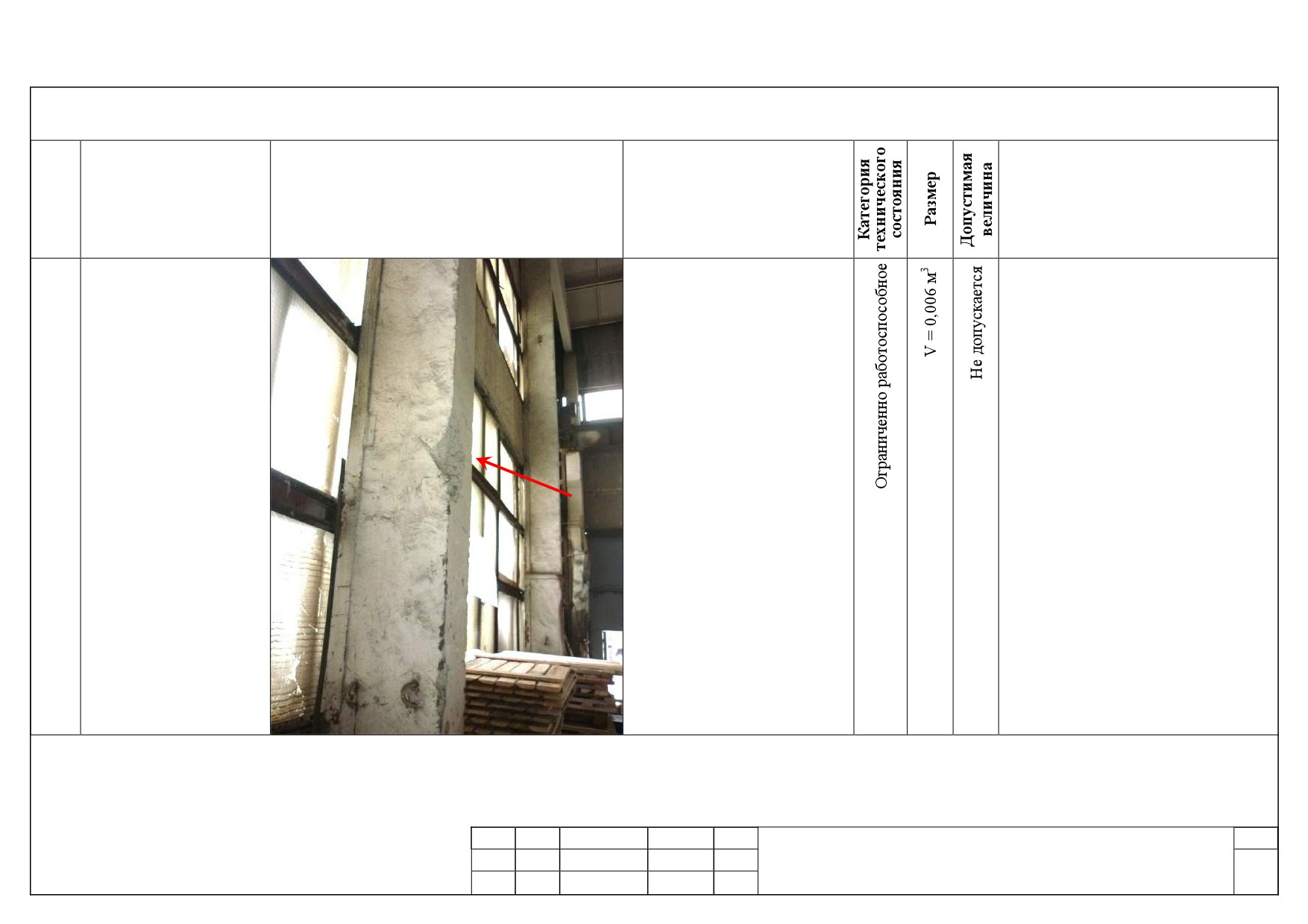

Стойки фахверка

Скол бетона с оголением арма-

Ограниченно

Механические воздействия в процес-

туры

работоспособное

се эксплуатации

Связь по колон-

Вырез элемента связи по ко-

Ограниченно

Механические воздействия в процес-

нам

лоннам

работоспособное

се эксплуатации

Примечание - Строительные конструкции не указанные в сводной ведомости дефектов находятся в рабо-

тоспособном состоянии

8.1.1 Результаты детального (инструментального) обследования

При обследовании конструкций проведены следующие обмерные работы:

- уточнены разбивочные оси конструкций, горизонтальные и вертикальные размеры;

- проверены пролеты и шаг несущих конструкций;

- определены основные геометрические параметры несущих конструкций;

- определены фактические размеры расчетных сечений конструкций и их элементов;

- определены формы и размеры узлов стыковых сопряжений элементов и их опорных частей;

- проверены вертикальность и соосность опорных конструкций, наличие и местоположение

стыков, мест изменения сечений;

- замерены прогибы, изгибы, смещения и сдвиги конструкций.

Результаты замеров представлены в приложении Г данного заключения.

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

8.2 Соответствие конструкций проектной документации

Сравнение фактических геометрических характеристик здания с проектными не производи-

лось ввиду отсутствия проектной документации.

8.3 Состояние фундаментов

Состояние фундаментов оценено следующим образом:

1) По результатам натурного обследования в шурфах, откопанных при проведении обследо-

вания, установлено, что дефекты и повреждения фундаментов (трещины, сколы и разрушения

бетона и т.д.) отсутствуют.

2) По результатам натурного обследования (в том числе геодезических замеров) конструкций

надземной части здания установлено, что неисправности фундаментов отсутствуют.

В настоящее время положение фундаментов стабильно, что подтверждается отсутствием де-

фектов и повреждений, указывающих на неисправное состояние фундаментов, а именно:

- смещений по вертикали, наклонов или перекосов балок покрытия, связей или других кон-

струкций здания;

- смещений с опор несущих элементов покрытия здания;

- трещин, разрывов или других повреждений в соединениях или элементах несущих конст-

рукций, как правило, около опор, мест заделки или других узлов сопряжений;

- вертикальных или наклонных трещин в стенах, распространяющихся, как правило, не ме-

нее чем на 70% от высоты здания.

На основании этого можно сделать вывод - на момент обследования фундаменты здания

находились в работоспособном состоянии.

8.4 Контроль пространственного положения конструкций

Контроль пространственного положения конструкций проведен геодезическими методами

при помощи геодезических приборов и измерительных инструментов. В ходе работ были изме-

рены прогибы балок покрытия и отклонения колонн от вертикали.

По результатам выполненных замеров сделаны выводы:

1) Прогибы балок покрытия и стропильных ферм не превышают предельно допустимых зна-

чений согласно СП 20.13330.2011.

2) Отклонения колонн от вертикали не превышают предельно допустимых значений соглас-

но СП 20.13330.2011.

Результаты замеров представлены в приложении Е данного отчета.

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

8.5 Изучение свойств материалов конструкций

Для определения прочности каменных и железобетонных конструкций проведены неразру-

шающие испытания при помощи прибора «ОНИКС-2.5». В основе действия прибора «ОНИКС-

2.5» заложен неразрушающий ударно-импульсный метод в соответствии с ГОСТ 22690-88 и

ГОСТ 18105-2010.

По результатам замеров сделаны выводы:

1) Прочность кирпича каменной кладки находится в пределах 7,8-10,8 МПа, что соответству-

ет марке кирпича не ниже М75 по ГОСТ 530-2007.

2) Прочность бетона стропильных ферм находится в пределах 51,5-52,2 МПа, что соответст-

вует классу бетона не менее В40 по ГОСТ 26633-2012.

3) Прочность бетона колонн находится в пределах 27,9-29,6 МПа, что соответствует классу

бетона не менее В20 по ГОСТ 26633-2012.

4) Прочность бетона балок покрытия находится в пределах 39,9-41,4 МПа, что соответствует

классу бетона не менее В30 по ГОСТ 26633-2012.

5) Прочность бетона плит покрытия находится в пределах 20,1-20,9 МПа, что соответствует

классу бетона не менее В30 по ГОСТ 26633-2012.

Протокол испытания представлен в приложении Ж данного отчета.

8.6 Результаты поверочного расчета

Поверочный расчет выполнен для определения несущей способности металлических стро-

пильных ферм. Расчетом учтены фактические физико-механические характеристики материалов,

а также расчетное значение снеговой нагрузки. Расчетом учтено фактическое состояние конст-

рукций. Расчет выполнен на действие всех нагрузок в самом неблагоприятном сочетании соглас-

но СП 20.13330.2011.

По результатам поверочного расчета сделан вывод - Прочность и устойчивость элементов

стропильных ферм здания при полных действующих нагрузках обеспечены.

Расчет представлен в приложении И данного отчета.

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

9 ЗАКЛЮЧЕНИЕ ПО РЕЗУЛЬТАТАМ ОБСЛЕДОВАНИЯ

9.1 Выводы по результатам обследования

1) Общее техническое состояние здания механического цеха с пристроем, расположенного

по адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4 оценено как ограниченно

работоспособное.

2) Состояние отдельных конструкций оценено следующим образом:

- техническое состояние фундаментов и грунтов основания оценено как работоспособное;

- техническое состояние стен оценено как ограниченно работоспособное;

- техническое состояние перегородок оценено как работоспособное;

- техническое состояние стропильных ферм оценено как работоспособное;

техническое состояние плит покрытия оценено как ограниченно работоспособное.

- техническое состояние колонн оценено как работоспособное;

- техническое состояние связей по колоннам оценено как ограниченно работоспособное;

- техническое состояние стоек фахверка оценено как ограниченно работоспособное;

- техническое состояние балок покрытия оценено как работоспособное;

- техническое состояние отмостки оценено как работоспособное.

3) На основании выполненных работ по оценке технического состояния здания механическо-

го цеха с пристроем, расположенного по адресу: Челябинская область, г. Коркино, ул. 30 лет

ВЛКСМ, 4 установлено следующее:

- проектная, исполнительная и техническая документация на объект отсутствует;

- прогибы балок покрытия и стропильных ферм не превышают предельно допустимых зна-

чений по СП 20.13330.2011;

- отклонения колонн от вертикали не превышают предельно допустимых значений согласно

СП 20.13330.2011.

- прочность кирпича каменной кладки находится в пределах 7,8-10,8 МПа, что соответствует

марке кирпича не ниже М75 по ГОСТ 530-2007;

- прочность бетона стропильных ферм находится в пределах 51,5-52,2 МПа, что соответству-

ет классу бетона не менее В40 по ГОСТ 26633-2012.

- прочность бетона колонн находится в пределах 27,9-29,6 МПа, что соответствует классу

бетона не менее В20 по ГОСТ 26633-2012.

- прочность бетона балок покрытия находится в пределах 39,9-41,4 МПа, что соответствует

классу бетона не менее В30 по ГОСТ 26633-2012.

- прочность бетона плит покрытия находится в пределах 20,1-20,9 МПа, что соответствует

классу бетона не менее В30 по ГОСТ 26633-2012.

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

- прочность и устойчивость элементов стропильных ферм здания при полных действующих

нагрузках обеспечены.

4) Имеющиеся повреждения по конструкциям здания устранимы в ходе проведения ремонт-

но-восстановительных работ, выявленные дефекты и повреждения не влияют на снижение несу-

щей способности, а только на долговечность конструкции.

5) Для дальнейшей безопасной эксплуатации объекта необходимо выполнить рекомендации,

представленные в подразделе 9.2 соблюдать требования правил технической эксплуатации зда-

ний и сооружений [18, 19].

9.2 Рекомендации по техническим решениям и проведению компенсирующих

мероприятий

Стены здания

1) Согласно ведомости дефектов и повреждений, выполнить ремонт поврежденных участков

стен здания: восстановить целостность каменой клади стен из новых камней, выполнить заделку

швов цементно-песчаным раствором.

2) Согласно ведомости дефектов и повреждений, восстановить оконное остекление.

Плиты покрытия

Согласно ведомости дефектов и повреждений, заделать ремонтным составом, предваритель-

но удалив поврежденные участки бетона по плитам покрытия и очистив арматуру от продуктов

коррозии.

Кровля

Согласно ведомости дефектов и повреждений, выполнить ремонт кровли с заменой утепли-

теля и существующих слоев гидроизоляции.

Стойки фахверка здания

Согласно ведомости дефектов и повреждений, заделать скол бетона по стойке фахверка ре-

монтным составом, предварительно удалив поврежденные участки бетона.

Связи по колоннам

Согласно ведомости дефектов и повреждений, восстановить отсутствующие элементы связи,

элементы связей применить из аналогичного профиля.

Исполнители:

Инженер-строитель

___________________ Р.К. Хасанов

Инженер-строитель

___________________ А.В. Гасаев

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

ПРИЛОЖЕНИЕ А ПРИКАЗ О НАЗНАЧЕНИИ ГРУППЫ СПЕЦИАЛИСТОВ

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ВЕД»

ПРИКАЗ

№11-ОД от 16.11.2015г.

г. Магнитогорск

О назначении группы специалистов.

Для проведения обследования технического состояния здания механического цеха с пристро-

ем, расположенного по адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4, в соот-

ветствии с договором № 110/1-2015, заключенным между ООО «ВЕД» и ООО «ПРОМЛИТ»,

ПРИКАЗЫВАЮ:

1) Назначить группу специалистов в следующем составе:

Р.К. Хасанов

- инженер-строитель;

А.В. Гасаев

- инженер-строитель.

Выполнить работы по обследованию здания в период с

25.11.2014 г.

по 30.12.2014 г.

3) Назначить ответственным за безопасное выполнение работ на объекте Р.К. Хасанов.

4) По результатам выполненных работ составить отчет по результатам обследования

и предоставить мне на утверждение.

Генеральный директор

ООО «ВЕД»

_____________________ К.И. Ерёмин

С приказом ознакомлены:

__________________ Р.К. Хасанов

__________________ А.В. Гасаев

Директор УПБ ООО «ВЕД»

__________________ Е.Л. Алексеева

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

ПРИЛОЖЕНИЕ В ПЕРЕЧЕНЬ ЛИЦЕНЗИЙ ООО «ВЕД»

 Лицензия

ФЕДЕРАЛЬНОЙ

СЛУЖБЫ

ПО

ЭКОЛОГИЧЕСКОМУ,

ТЕХНОЛОГИЧЕСКОМУ И АТОМНОМУ НАДЗОРУ №ДЭ-00-012076 на осуществление деятель-

ности по проведению экспертизы промышленной безопасности (проведение экспертизы проект-

ной документации на разработку, строительство, расширение, реконструкцию, техническое пе-

ревооружение, консервацию и ликвидацию опасного производственного объекта; проведение

экспертизы технических устройств, применяемых на опасном производственном объекте; прове-

дение экспертизы зданий и сооружений на опасном производственном объекте; проведение экс-

пертизы деклараций промышленной безопасности; проведение иных документов, связанных с

эксплуатацией опасных производственных объектов), срок действия - бессрочна.

 Свидетельство №1078.10-2010-7446004284-П-123 о допуске к определенному виду или

видам работ, которые оказывают влияние на безопасность объектов капитального строительства,

выдано 14.04.2014 г. НП «Саморегулируемая организация Союз проектных организаций Южно-

го Урала».

 Свидетельство №СРО-И-019-047-15062012-5 о допуске к работам по выполнению инже-

нерных изысканий, которые оказывают влияние на безопасность объектов капитального строи-

тельства, выдано 15.06.2012 г. Саморегулируемой организацией НП «Уральское общество изы-

скателей».

 Сертификат системы менеджмента качества ISO

9001:2008, регистрационный

№7510070143, выдан 22.07.2013 г. органом по сертификации TÜV Rheinland InterСert. Срок

действия до 21.07.2016 г.

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

ПРИЛОЖЕНИЕ Д ВЕДОМОСТЬ ДЕФЕКТОВ И ПОВРЕЖДЕНИЙ

Таблица Д.1 - Ведомость дефектов и повреждений

Отметка,

№

Схема расположения (фото) дефекта

Описание дефекта

Рекомендации

пролет, ряд,

п/п

(повреждения)

по устранению

ось, шаг

Стены по периметру

Локальные участки разру-

Выполнить ремонт поврежденных

здания по ряду «А» и

шения, выветривание рас-

участков стен здания: восстановить

«Е» в осях «3-12». По

твора, выпадение отдельных

целостность каменой клади стен из

оси «12» между рядами

камней каменой кладки, стен

новых камней, выполнить заделку

«А-Е» от отм. 0,000 до

здания.

швов цементно-песчаным раство-

отм. +5,400

ром

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

Продолжение приложения Д

Продолжение таблицы Д.1

Отметка,

№

Схема расположения (фото) дефекта

Описание дефекта

Рекомендации

пролет, ряд,

п/п

(повреждения)

по устранению

ось, шаг

Плиты покрытия зда-

Разрушение защитного слоя

Заделать ремонтным составом,

ния.

бетона по полкам и ребрам

предварительно удалив повреж-

(См. лист 39)

плит покрытия с оголением

денные участки бетона и очистив

и коррозией арматуры. Тре-

арматуру от продуктов коррозии

щины в продольных ребрах,

поперечных ребрах и полка

плит покрытия в результате

коррозии арматуры в теле

бетона

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

Продолжение приложения Д

Продолжение таблицы Д.1

Отметка,

№

Схема расположения (фото) дефекта

Описание дефекта

Рекомендации

пролет, ряд,

п/п

(повреждения)

по устранению

ось, шаг

Стойка фахверка при-

Скол бетона с оголением

Заделать скол ремонтным соста-

строя к зданию в осях

арматуры

вом, предварительно удалив по-

«1-2» ряда «А» на отм.

врежденные участки бетона

+3,500

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

Продолжение приложения Д

Продолжение таблицы Д.1

Отметка,

№

Схема расположения (фото) дефекта

Описание дефекта

Рекомендации

пролет, ряд,

п/п

(повреждения)

по устранению

ось, шаг

Связь по колоннам

Вырез элемента связи по ко-

Восстановить отсутствующие эле-

пристроя к зданию по

лоннам

менты связи, элементы связей при-

оси «2» между рядами

менить из аналогичного профиля

«Б-В» от отм. 0,000 до

отм. +3,500

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

ПРИЛОЖЕНИЕ Е КОНТРОЛЬ ПРОСТРАНСТВЕННОГО ПОЛОЖЕНИЯ

КОНСТРУКЦИЙ

Контроль пространственного положения конструкций проведен геодезическими методами при

помощи геодезических приборов и измерительных инструментов: тахеометр электронный

«SET530RКЗL», рейка и рулетка. Геодезическая съемка проводилась с целью выявления

прогибов балок покрытия, прогибов стропильных ферм и отклонений колонн от вертикали.

Результаты замеров представлены в таблицах Е.1 и Е.2. Погрешность измерений составляет 1

мм, что не оказывает существенного влияния на получение достоверных измерений.

Таблица Е.1 - Результаты измерения прогибов балок покрытия и стропильных ферм

Значение

Ширина

Значение

Допустимое

№

Ось

в на-

в конеч-

Пролет

в середине

пролета,

прогиба,

значение

Примечание

п/п

балки

чальной

ной точ-

пролета, мм

мм

прогиба*, мм

точке, мм

ке, мм

А-Б'

4466

4462

4471

6,5

Не превышает

А-Б'

4470

4465

4473

6,5

Не превышает

9000

36,0

Г'-Е

4463

4458

4469

8,0

Не превышает

Г'-Е

4461

4467

4469

2,0

Не превышает

Б'-Г'

6212

6218

6212

6,0

Не превышает

Б'-Г'

6214

6219

6211

7,0

Не превышает

12000

48,0

Б'-Г'

6214

6218

6213

5,0

Не превышает

Б'-Г'

6211

6212

6216

2,0

Не превышает

1-2

9754

9760

Не превышает

1-2

9751

9762

9761

Не превышает

18000

72,0

1-2

9754

9762

9765

Не превышает

1-2

9754

9760

Не превышает

* Предельно допустимые значения приняты по СП 20.13330.2011

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

Окончание приложения Е

Таблица Е.2 - Результаты измерения отклонений колонн от вертикали

Высота колонны,

№

Допустимое

Местоположение колонны

Отклонение, мм

до балки покры-

Примечание

п/п

значение*, мм

тия, мм

Колонна ряда «Б» оси «1»

3,8

Не превышает

Колонна ряда «В» оси «1»

5,2

Не превышает

Колонна ряда «Г» оси «1»

4,4

Не превышает

10900

21,8

Колонна ряда «Д» оси «1»

4,1

Не превышает

Колонна ряда «Б» оси «2»

3,7

Не превышает

Колонна ряда «В» оси «2»

4,9

Не превышает

* Предельно допустимые значения приняты по СП 20.13330.2011

Выводы:

1) Прогибы балок покрытия и стропильных ферм не превышают предельно допустимых зна-

чений согласно СП 20.13330.2011.

2) Отклонения колонн от вертикали не превышают предельно допустимых значений соглас-

но СП 20.13330.2011.

27.11.2015 г.

Замеры выполнил

_________________ А.В. Гасаев

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

ПРИЛОЖЕНИЕ Ж ИССЛЕДОВАНИЕ СВОЙСТВ МАТЕРИАЛОВ КОНСТРУКЦИЙ

Ж.1 Определение прочности каменной кладки

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ВЕД»

Лаборатория неразрушающего контроля и диагностики

(свидетельство об аттестации №35А200175)

Дата: 27 ноября 2015 г.

ПРОТОКОЛ №105

измерения прочностных характеристик каменной кладки

Заказчик: ООО «ПРОМЛИТ».

Объект: здание механического цеха с пристроем, расположенное по адресу: Челябинская

область, г. Коркино, ул. 30 лет ВЛКСМ, 4.

Основание для выполнения работ: договор № 110/1-2015 от 27.10.2015 г.

Контроль выполнен согласно нормативной документации: СП 15.13330.2010, ГОСТ Р 8.736-2011.

Средства контроля

Заводской

Свидетельство

Наименование прибора

Назначение прибора

номер

о поверке

Измеритель прочности

Определение прочности материа-

строительных материалов

лов на сжатие неразрушающим

476

Св-во №073225 дейст-

«ОНИКС-2.5»

ударно-импульсным методом

вительно до 18.08.2016

Состав работ: очистка поверхности конструкций, выполнение не менее десяти замеров, по-

лучение среднего значения и обработка результатов.

Результаты контроля

№

Наименование конструктивного элемента

Материал

R, МПа

Марка

п/п

Каменная кладка стены ряда «А» в осях «4-5»

Кирпич

7,8

М75

Каменная кладка стены ряда «А» в осях «6-7»

Кирпич

9,4

М75

Каменная кладка стены ряда «А» в осях «8-9»

Кирпич

10,8

М100

Каменная кладка стены ряда «А» в осях «11-12»

Кирпич

9,8

М75

Каменная кладка стены ряда «Е» в осях «1-2»

Кирпич

9,0

М75

Каменная кладка стены ряда «Е» в осях «3-4»

Кирпич

8,4

М75

Каменная кладка стены ряда «Е» в осях «5-6»

Кирпич

9,8

М75

Каменная кладка стены ряда «Е» в осях «7-8»

Кирпич

10,2

М100

Каменная кладка стены по оси «12» между рядами «А-Б'»

Кирпич

9,1

М75

Каменная кладка стены по оси «12» между рядами «Б'-Г'»

Кирпич

9,7

М75

Каменная кладка стены по оси «12» между рядами «Г'-Е»

Кирпич

9,5

М75

Каменная кладка стены по оси «12» между рядами «А-Б'»

Кирпич

10,5

М100

По результатам испытаний сделан вывод - Прочность кирпича каменной кладки находится в

пределах 7,8-10,8 МПа, что соответствует марке кирпича не ниже М75 по ГОСТ 530-2007.

_______________ Р.К. Хасанов

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

Продолжение приложения Ж

Ж.2 Определение прочности бетона железобетонных конструкций

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ВЕД»

Лаборатория неразрушающего контроля и диагностики

(свидетельство об аттестации №35А150239)

Дата: 27 ноября 2015 г.

ПРОТОКОЛ №431

измерения прочностных характеристик железобетонных конструкций

Заказчик: ООО «ПРОМЛИТ».

Объект: здание механического цеха с пристроем, расположенное по адресу: Челябинская

область, г. Коркино, ул. 30 лет ВЛКСМ, 4.

Основание для выполнения работ: договор № 110/1-2015г. от 27.10.2015г.

Контроль выполнен согласно нормативной документации: ГОСТ 22690-88, ГОСТ 18105-2010,

ГОСТ Р 8.736-2011, СП 63.13330.2010.

Средства контроля

Заводской

Свидетельство

Наименование прибора

Назначение прибора

номер

о поверке

Измеритель прочности

Определение прочности материа-

476

Св-во №073225 дейст-

строительных материалов

лов на сжатие неразрушающим

вительно до 18.08.2016

«ОНИКС-2.5»

ударно-импульсным методом

Результаты контроля

№

Наименование конструктивного элемента

Материал

R, МПа

Класс

п/п

Стропильная ферма пролета «1-2» по оси «А»

Бетон тяжелый

51,5

В40

Стропильная ферма пролета «1-2» по оси «Б»

Бетон тяжелый

52,0

В40

Стропильная ферма пролета «1-2» по оси «В»

Бетон тяжелый

52,2

В40

Стропильная ферма пролета «1-2» по оси «Г»

Бетон тяжелый

51,8

В40

Колонна ряда «А» по оси «1»

Бетон тяжелый

29,6

B20

Колонна ряда «А» по оси «2»

Бетон тяжелый

28,4

B20

Колонна ряда «Б» по оси «1»

Бетон тяжелый

27,9

B20

Колонна ряда «Б» по оси «2»

Бетон тяжелый

28,1

B20

Колонна ряда «В» по оси «3»

Бетон тяжелый

28,5

B20

Колонна ряда «В» по оси «3»

Бетон тяжелый

28,3

B20

Балка покрытия пролета «А-Б'» по оси «3»

Бетон тяжелый

40,4

В30

Балка покрытия пролета «А-Б'» по оси «4»

Бетон тяжелый

40,0

В30

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

Окончание приложения Ж

№

Наименование конструктивного элемента

Материал

R, МПа

Класс

п/п

Балка покрытия пролета «А-Б'» по оси «5»

Бетон тяжелый

41,2

В30

Балка покрытия пролета «А-Б'» по оси «6»

Бетон тяжелый

40,8

В30

Балка покрытия пролета «Г'-Е» по оси «7»

Бетон тяжелый

40,6

В30

Балка покрытия пролета «Г'-Е» по оси «8»

Бетон тяжелый

41,4

В30

Балка покрытия пролета «Г'-Е» по оси «9»

Бетон тяжелый

39,9

В30

Балка покрытия пролета «Г'-Е» по оси «2»

Бетон тяжелый

40,1

В30

Плита покрытия пролета «А-Б» в осях «1-2»

Бетон тяжелый

20,1

В15

Плита покрытия пролета «Б-В» в осях «1-2»

Бетон тяжелый

20,5

В15

Плита покрытия пролета «В-Г» в осях «1-2»

Бетон тяжелый

20,4

В15

Плита покрытия пролета «Г-Д» в осях «1-2»

Бетон тяжелый

20,9

В15

Плита покрытия пролета «Д-Е» в осях «1-2»

Бетон тяжелый

20,3

В15

Выводы:

1) Прочность бетона стропильных ферм находится в пределах 51,5-52,2 МПа, что соответст-

вует классу бетона не менее В40 по ГОСТ 26633-2012.

2) Прочность бетона колонн находится в пределах 27,9-29,6 МПа, что соответствует классу

бетона не менее В20 по ГОСТ 26633-2012.

3) Прочность бетона балок покрытия находится в пределах 39,9-41,4 МПа, что соответствует

классу бетона не менее В30 по ГОСТ 26633-2012.

4) Прочность бетона плит покрытия находится в пределах 20,1-20,9 МПа, что соответствует

классу бетона не менее В30 по ГОСТ 26633-2012.

_______________ Р.К. Хасанов.

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

ПРИЛОЖЕНИЕ И ПОВЕРОЧНЫЙ РАСЧЕТ

Поверочный расчет выполняется для определения несущей способности металлических

стропильных ферм здания.

Расчетом учтены фактические физико-механические характеристики материалов, а также рас-

четное значение снеговой нагрузки.

Расчетом учтено фактическое состояние конструкций.

Расчет выполнен на действие всех указанных в данном приложении нагрузок в самом небла-

гоприятном сочетании согласно СП 20.13330.2011.

Материалы конструкций

Материалы конструкций приняты в соответствии с проведенными исследованиями

по определению свойств материалов, результаты которых представлены в приложении Ж.

Сечение стропильных ферм принято по фактическим значениям, замеренным при проведе-

нии натурного обследования.

Расчетная схема

Расчетная схема фермы принята в виде стержневой системы. Сопряжения элементов соеди-

нительной решетки фермы приняты шарнирными. Фермы шарнирно сопряжены с столбами.

Нагрузки и воздействия

Расчетом учитываются следующие нагрузки:

- нагрузки от собственного веса несущих конструкций (по результатам замеров конструкций);

- нагрузка от кровли;

- нагрузка от снегового покрова.

Нагрузки на стропильную ферму приведены в таблице И.1.

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

Продолжение приложения И

Таблица И.1 - Сбор постоянной нагрузки

Нормативная

Расчетная на-

нагрузка, рас-

Коэффициент

грузка, распре-

№

Тип и конструкция

пределенная по

надежности по

деленная по

п/п

площади, g^н,

нагрузке γ_f

площади,

кг/м²

g, кг/м²

Рубероид толщиной 10 мм

6,0

1,3

7,8

Утеплитель - шлак t=30 мм, γ=800 кг/м³

24,0

1,3

31,2

Цементно-песчаная стяжка t=25 мм,

40,0

1,3

52,0

γ=2000 кг/м³

1 слой рубероида

4,0

1,3

5,2

Связи по поясам ферм

4,4

1,05

4,6

Сборные железобетонные плиты покры-

168,0

1,1

184,8

тия 6000×1500×300 мм

ИТОГО:

285,6

Расчетная погонная постоянная нагрузка, приходящаяся на стропильные фермы:

Q= gВ = 285,66,0 = 1713,7 кг/м.

Сосредоточенные постоянные узловые нагрузки, приходящиеся на верхние пояса стропиль-

ных ферм:

Р_1п= 1285,3 кг = 12,85 кН.

Р_2п= 2570,6 кг = 25,71 кН.

Снеговая нагрузка

Полное расчетное значение снеговой нагрузки на горизонтальную проекцию покрытия S:

S=0,7×c_e×c_t×S_g×γ_f,

где Sg - расчетное значение веса снегового покрова на 1 м² горизонтальной поверхности земли;

 - коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие;



(1,20,1

k )(0,80,002b),

c_t=1,0.

c_e=(1,2-0,1×3×0,65^1/2)(0,8+0,002×30,0)=0,825.

Для III снегового района Sg=180 кг/м².

S=0,7×c_e×c_t×S_g×γ_f=0,7×0,825×1,0×180,01,0×1,4=145,6 кг/м².

Расчетная погонная нагрузка, приходящаяся на стропильные фермы веса снега:

Q _снег= SВ = 145,66,0 = 873,6 кг/м.

Сосредоточенные узловые нагрузки, приходящиеся на верхние пояса ферм от веса снега:

Р_1с= 655,2 кг = 6,55 кН.

Р_2с= 1310,4 кг = 13,10 кН.

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

Продолжение приложения И

Статический расчет стропильной фермы

Статический и поверочный расчеты элементов стропильной фермы выполнены в программ-

ном комплексе proFEt&STARK ES 2011.

Схемы фермы с нумерацией узлов и элементов приведены на рисунках Ж.1, Ж.2.

Рисунок И.1 - Схема стропильных ферм с номерами узлов

Рисунок И.2 - Схема стропильных ферм с номерами элементов

Результаты статического расчета элементов стропильных ферм представлены в таблице И.2.

Таблица И.2 - Результаты статического расчета элементов стропильных ферм

№

Номер

Конструктивный элемент

N, кН

Примечание

п/п

элемента

Верхний пояс

-291,146

Нижний пояс

303,997

Опорный раскос

-231,392

Растянутый раскос

111,530

Сжатая стойка

-32,22

Проверочный расчет элементов стропильных

Проверки прочности элементов стропильных ферм выполнены в соответствии с указаниями

СП 16.13330.2011.

Расчет верхнего пояса фермы (сжатого), элемент №8:

Расчетная максимальная продольная сила: N = 29114,6 кг.

σ = N/A≤ R_yγ_c.

lef = l× = 151,2×1 = 151,2 см - расчетная длина элемента.

 = l_ef/i = 151,2/2,28 = 66,3 - гибкость элемента.

 = 0,779.

σ = 29114,6/(0,779×31,96) = 1169,0 кгс/см² < Ry×γc = 2350×0,95 = 2232,5 кгс/см² - прочность

и устойчивость обеспечиваются К_запаса = 1,9.

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

Окончание приложения И

Расчет нижнего пояса фермы (растянутого), элемент №3:

Расчетная максимальная продольная сила: N = 30399,7 кг.

σ = N/A ≤ R_yγ_c.

σ = 30399,7/31,96 = 951,2 кгс/см² < R_y×γ_c = 2350×0,95 = 2232,5 кгс/см² - прочность обеспечи-

вается. К_запаса = 2,34.

Расчет опорного раскоса фермы (сжатого), элемент №14:

Расчетная максимальная продольная сила: N = 23139,2 кг.

σ = N/A≤ R_yγ_c.

lef = l× = 187,3×1 = 187,3 см - расчетная длина элемента.

 = l_ef/i = 187,3/2,28 = 82,1 - гибкость элемента.

 = 0,682.

σ = 23139,2/(0,682×31,96) = 1062,9 кгс/см² < Ry×γc = 2350×0,95 = 2232,5 кгс/см² - прочность

и устойчивость обеспечиваются К_запаса = 2,1.

Расчет раскоса фермы (растянутого), элемент №15:

Расчетная максимальная продольная сила: N = 11153,0 кг.

σ = N/A ≤ R_yγ_c.

σ = 11153,0/16,3 = 684,2 кгс/см² < Ry×γc = 2350×0,95 = 2232,5 кгс/см² - прочность обеспечи-

вается. К_запаса = 3,26.

Расчет стойки фермы (сжатой), элемент №19:

Расчетная максимальная продольная сила: N = 3222,0 кг.

σ = N/A≤ R_yγ_c.

lef = l× = 170,0×0,8 = 136,0 см - расчетная длина элемента.

 = l_ef/i = 136,0/1,47 = 92,5 - гибкость элемента.

 = 0,608.

≥60, соответственно принимаем γc = 0,8

σ = 3222,0/(0,608×11,12) = 476,6 кгс/см² < Ry×γc = 2350×0,8 = 1880,0 кгс/см² - прочность

обеспечивается. К_запаса = 3,94.

По результатам поверочного расчета сделан вывод - Прочность и устойчивость элементов

стропильных ферм здания при полных действующих нагрузках обеспечены.

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

ПРИЛОЖЕНИЕ К ДАННЫЕ О ПРИМЕНЯЕМОМ ОБОРУДОВАНИИ

Сведения о приборах и оборудовании, используемых при проведении обследования, а также

об их назначении и поверке представлены в таблице К.1.

Таблица К.1 - Данные о применяемом оборудовании

№

Наименование

Назначение

Поверка

п/п

Фотоаппарат

Фотофиксирование повреждений элемен-

Не поверяется

цифровой «SONY»

тов конструкций

Лазерный дальномер

Измерение расстояний от 0,05 до 100 м

Свидетельство № 5/1-319

«Leico Disto А5»

действительно до 13.03.2016г.

Тахеометр электронный

Измерение вертикальных

Свидетельство №14_1813 дей-

«SET530RКЗL»

и горизонтальных углов и замер планово-

ствительно до 14.04.2016г.

высотных отметок

Прибор «ОНИКС-2.5»

Определение прочности бетона, кирпича и

Свидетельство №073225 дей-

раствора

ствительно до 18.08.2016

Твердомер «ТЕМП-4»

Экспресс-измерение твердости различных

Свидетельство №1728М/15

изделий (из стали, чугуна, цветных метал-

действительно до 14.08.2016г.

лов, резины и других материалов)

Комплект для визуаль-

Проведение комплексного визуального

Сертификат о калибровке №

1688 действительно до

ного и измерительного

и измерительного контроля качества

14.05.2016г.

контроля «ВИК»

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата

ПРИЛОЖЕНИЕ Л ПЕРЕЧЕНЬ ИСПОЛЬЗУЕМОЙ НОРМАТИВНОЙ,

ТЕХНИЧЕСКОЙ И МЕТОДИЧЕСКОЙ ДОКУМЕНТАЦИИ

1) ГОСТ Р 31937-2011. Здания и сооружения. Правила обследования и мониторинга техни-

ческого состояния.

2) ГОСТ 23479-79. Контроль неразрушающий. Методы оптического вида. Общие требования.

3) ГОСТ 22690-88. Бетоны. Определение прочности механическими методами неразру-

шающего контроля.

4) ГОСТ 18105-2010. Бетоны. Правила контроля прочности.

5) ГОСТ Р 8.736-2011. Прямые измерения с многократными наблюдениями. Методы обра-

ботки результатов наблюдений. Основные положения.

6) ГОСТ 26633-2012. Бетоны тяжелые и мелкозернистые. Технические условия

7) СП

22.13330.2011. Основания зданий и сооружений. Актуализированная редакция

СНиП 2.02.01-83.

8) СП 20.13330.2011. Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*.

9) СП 63.13330.2010. Бетонные и железобетонные конструкции. Основные положения.

Актуализированная редакция СНиП 52-01-2003.

10) СП 27.13330.2011. Бетонные и железобетонные конструкции. Актуализированная редак-

ция СНиП 2.03.04-84.

11) СП 13-102-2003. Правила обследования несущих строительных конструкций зданий

и сооружений.

12) СП 28.13330.2012. Защита строительных конструкций от коррозии. Актуализированная

редакция СНиП 2.03.11-85.

13) СП 70.13330.2012. Несущие и ограждающие конструкции. Актуализированная редакция

СНиП 3.03.01-87.

14) СО 153-34.20.501-2003. Правила технической эксплуатации электрических станций и се-

тей РФ.

15) СО 153-34.21.322-2003. Методические указания по организации и проведению наблюде-

ний за осадкой фундаментов и деформациями зданий и сооружений строящихся

и эксплуатируемых тепловых электростанций.

16) РД 03-606-03. Инструкция по визуальному и измерительному контролю.

17) ПОТ РО-14000-004-98. Техническая эксплуатация зданий и сооружений.

18) Руководство по эксплуатации строительных конструкций производственных зданий

промышленных предприятий. 4-е изд. - М.: ЦНИИПромзданий.

19) Рекомендации по оценке состояния по усилению строительных конструкций промыш-

ленных зданий и сооружений. - М.: НИИСК, 1989.

Лист

Отчет № ВО-473-12-15 по результатам обследования технического

состояния здания механического цеха с пристроем, расположенного по

адресу: Челябинская область, г. Коркино, ул. 30 лет ВЛКСМ, 4

Изм.

Лист

№докум.

Подп.

Дата
