ОТЧЕТ о результатах обследования системы вентиляции объекта: дом культуры «ПРОМЕТЕЙ» г. Надым (2006 год)
ОТЧЕТ
о результатах обследования
системы вентиляции
объекта: дом культуры «ПРОМЕТЕЙ»
г. Надым
14-15 декабря 2006г
ВВЕДЕНИЕ
Обследованию подвергалась система вентиляции объекта: Дом культуры
«ПРОМЕТЕЙ» в г. Надым. Система вентиляции (СВ) на объекте была выполнена
по типовому проекту ВНИИЭП (г. Москва) для сельского дома культуры с залом
на 600 мест с административными помещениями в 1973г. и имеет частичную ре-
конструкцию, без оформления исполнительной документации.
По состоянию на 14.12.06 система вентиляции объекта находится в нерабо-
чем состоянии.
В основе построения СВ объекта ДК «ПРОМЕТЕЙ» лежит использование
раздельных приточных и местных вытяжных систем. Нагрев приточного воздуха в
приточных системах предусматривается при помощи водяных калориферов с по-
дачей теплоносителя от центральной системы теплоснабжения. На текущий мо-
мент автоматика, регулирующая температуру теплоносителя в водяных калорифе-
рах отсутствует, что не позволяет осуществлять подачу приточного воздуха с рас-
четной температурой в обслуживаемые помещения. Кроме того, большая часть
воздуховодов и воздухораспределительных устройств скрыта под элементами
внутренней отделки помещений или отсутствует полностью. Фильтрация приточ-
ного воздуха от пыли и вредных примесей в проекте не предусмотрена. Принци-
пиальная схема проектного решения системы вентиляции ДК
«ПРОМЕТЕЙ»
представлена на рис.1.

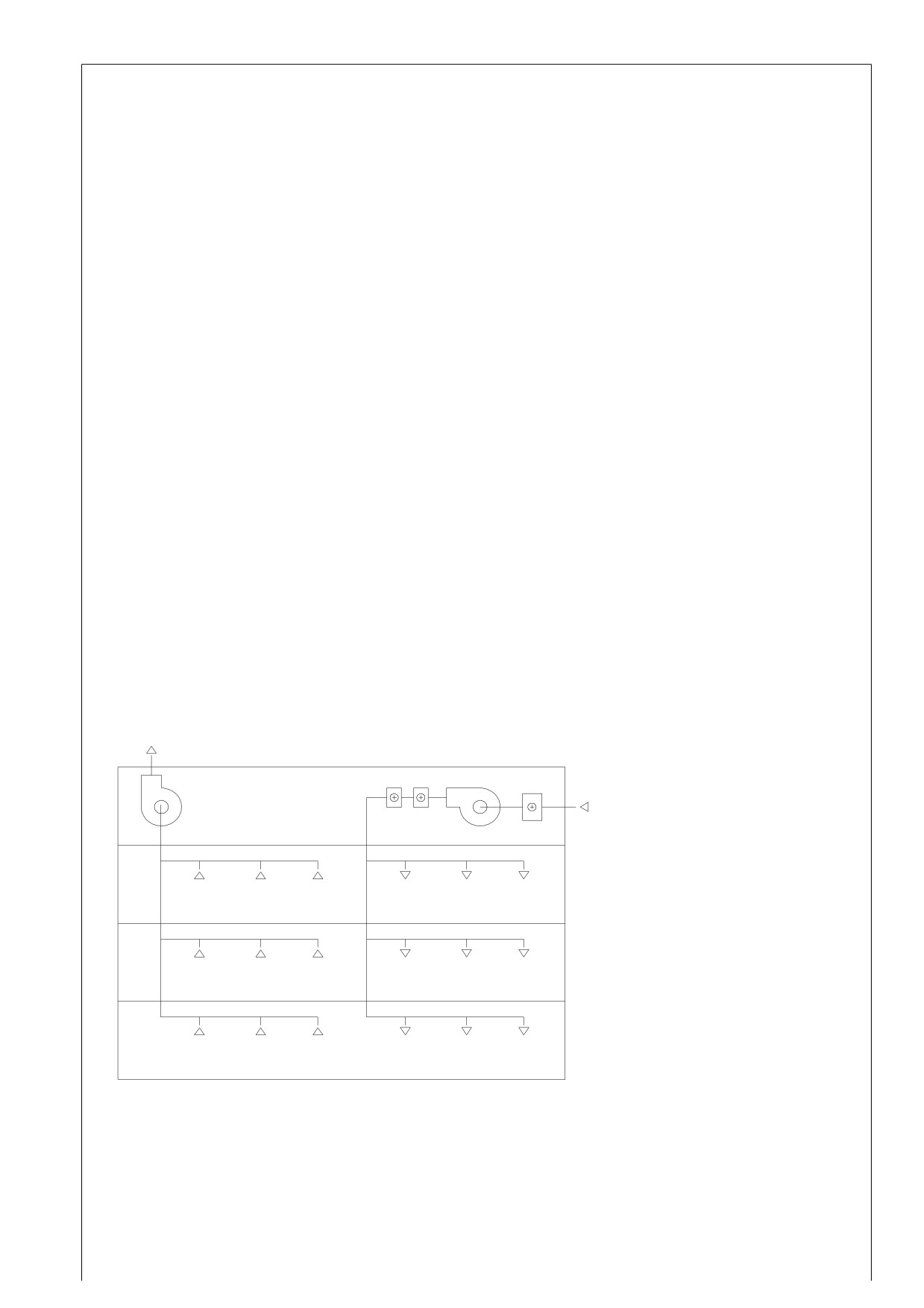

Схема системы вентиляции. Рис.1
Реализованная
схема построения СВ ДК
«ПРОМЕТЕЙ» для кли-
матической
зоны
г.Надым предполагает
использование большого
количества
тепловой
энергии для нагрева
приточного воздуха до
расчетной температуры.
Как показала практика,
использование в СВ по-
добных схем при сниже-
нии наружной темпера-
туры воздуха ниже - 30 - 35ºС водяные калориферы в связи с нехваткой тепловой
энергии теплоносителя не могут обеспечить нагрев подаваемого воздуха до рас-
четной температуры (+18 - +22 ºС ). При этом тепловая энергия нагретого исполь-
зованного воздуха удаляется из помещения наружу безвозвратно посредством вы-
тяжных вентиляторов.
ПРЕДЛОЖЕНИЯ ПО МОДЕРНИЗАЦИИ
СИСТЕМЫ ВЕНТИЛЯЦИИ ДК «ПРОМЕТЕЙ»
Для обеспечения вентиляции ДК «ПРОМЕТЕЙ» предлагается использование
модульных приточно-вытяжных агрегатов BASIK шведской фирмы SWEGON с
теплоутилизаторами батарейного типа (КПД до 50%), что позволит использовать
тепловую энергию удаляемого воздуха для предварительного нагрева холодного
приточного воздуха. Предлагаемая схема системы вентиляции за счет теплоутили-
зации (рекуперации тепла) позволит нагреть
приточный воздух с -44°С примерно до 0°С ,
без использования энергии теплоносителя.

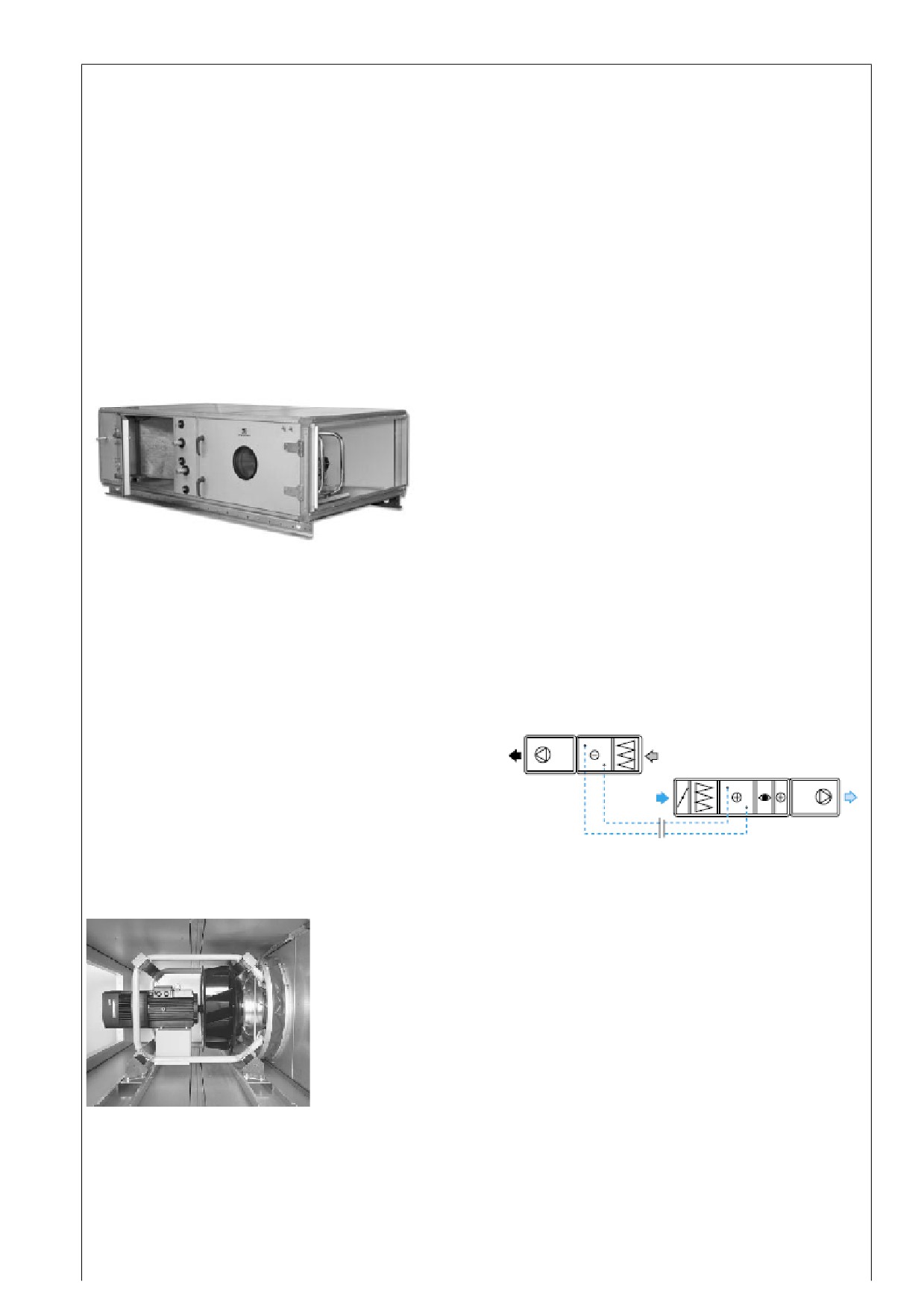

Вентиляционная установка состоит из трех
функциональных частей: приточного блока,
вытяжного блока и щита автоматики. При-
точный и вытяжной блоки соединяются меж-
ду собой при помощи шунтового пакета,
обеспечивающего циркуляцию между приточным и вытяжным теплообменниками
этиленгликоля. Потребность в тепле регулируется автоматически путем плавного
изменения количества и скорости истечения промежуточного теплоносителя -
этиленгликоля. Приточная часть установки состоит из отсекающей заслонки, при-
точного фильтра класса F7, этиленгликолевого теплообменника, водяного калори-
фера с защитой от разрыва «Termo Guard» при замерзании и приточного вентиля-
тора с непосредственным приводом,
смонтированных в шумоизолированном
корпусе. В местном тепловом узле под-
держиваются параметры теплоносителя
(воды) для водяного калорифера 70-40 0С.
Вытяжной блок в шумоизолированном корпусе состоит из отсекающей заслонки,
вытяжного фильтра класса F7, этиленгликолевого теплообменника и вентилятора с
непосредственным приводом. Вентиляторы с непосредственным приводом GOLD
Wing- это уникальные аксиально-радиальные вентилято-
ры, выполненные и запатентованные в рамках общей
концепции энергосбережения.
Применение приточно-вытяжных агрегатов BASIK
позволяет снизить потребление тепловой энергии в не-
сколько раз по сравнению с традиционными вентиляци-
онными системами. Щит автоматики контролирует и ре-
гулирует температуры, расходы воздуха и выполняет
множество других, в т.ч. уникальных энергосберегающих функций. Коммуника-
ция для TCP/IP, EIA 485 и EIA 232 встраивается в щит автоматики по желанию за-
казчика и позволяет объединить агрегаты в единую систему диспетчеризации. Аг-
регаты BASIK за-
Лист
нимают очень ма-
ло места, выигрывая, кроме того, у стандартных систем характеристиками и каче-
ством.

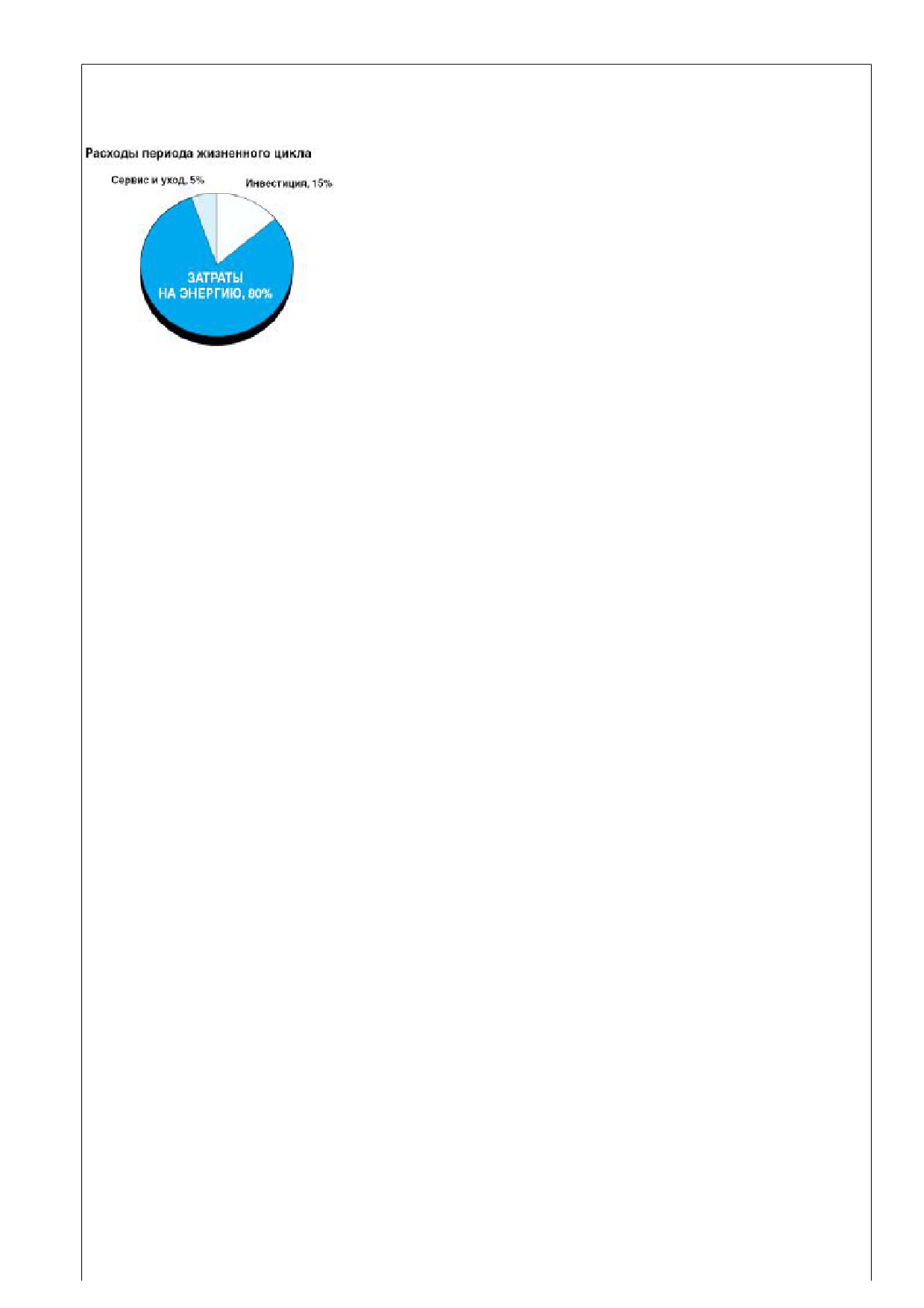

Понятие «расходы периода жизненного цикла» включает суммарные расхо-
ды инвестиции, ухода и эксплуатации установки (ма-
шины) в течение ожидаемого срока ее службы/жизни.
Для воздухоподготовительной системы расходы инве-
стиции составляют примерно 15%, эксплуатационные
затраты-
5%. Прочие затраты периода жизненного
цикла системы- 80%- это расходы на электрическую и
тепловую энергию.
Для реализации предлагаемой схемы СВ потре-
буется демонтировать старое оборудование, на его место установить приточные и
вытяжные блоки соответственно, соединить их между собой шунтовыми пакетами
и присоединить блоки к существующей системе воздуховодов. Для корректной
работы вентиляции потребуется полное обследование системы воздуховодов и при
необходимости либо восстановление старых воздуховодов, либо монтаж новых.
Что повлечет за собой демонтаж элементов внутренней отделки помещений. По-
сле чего потребуется установка современных воздухораспределительных уст-
ройств взамен установленных при архитектурном ремонте ДК «ПРОМЕТЕЙ» вен-
тиляционных решеток, не соответствующих расчетным расходам воздуха. Возду-
хораспределительные устройства фирмы SWEGON позволяют изменять картину
воздухораспределения в зависимости от потребностей и регулировать расходы
воздуха в отдельно взятых помещениях. Выбор типов воздухораспределительных
устройств осуществляется при согласовании дизайн-проекта, с последующей раз-
работкой сметы на них.
Применение предлагаемой схемы построения СВ на объекте ДК «ПРОМЕ-
ТЕЙ» позволит осуществлять полноценную вентиляцию помещений круглогодич-
но в независимости от температуры наружного воздуха. При этом потребление те-
пловой энергии сократиться в несколько раз.
КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ ПО
МОДЕРНИЗАЦИИ СИСТЕМЫ ВЕНТИЛЯЦИИ ДК «ПРОМЕТЕЙ»
№
Техническая
Ед.
Кол-
Цена,
Сумма,
Наименование
Код/Модель
п/п
характеристика
изм.
во
€ EURO
€ EURO
Оборудование
1
1
63112
63 112
Вентустановка с принадлежностями
BASIK 035К
SWEGON
компл.
2
1
28335
28 335
Вентустановка с принадлежностями
BASIK 014К
SWEGON
компл.
3
Вентустановка с принадлежностями
BASIK 009К
SWEGON
компл.
1
26786
26 786
4
Вентустановка с принадлежностями
BASIK 014К
SWEGON
компл.
1
30914
30 914
5
1
20868
20 868
Вентустановка с принадлежностями
BASIK 004К
SWEGON
компл.
6
1
26456
26 456
Вентустановка с принадлежностями
BASIK 009К
SWEGON
компл.
7
Вентустановка с принадлежностями
BASIK 027К
SWEGON
компл.
1
47815
47 815
Клапан, насос, вентили,
8
7
609
4 263
Обвязка рекуператоров
фитинги
Grundfos,Oventrop
компл.
9
Медные теплоизолированные трубы
Muller, Kaiflex
компл.
1
7012
7 012
10
Вентилятор канальный
K 315 L
Systemair
шт.
1
239
239
11
2
1930
3 860
Вентилятор канальный
KT 100-50-6
Systemair
шт.
12
Вентилятор канальный
KT 70-40-6
Systemair
шт.
1
1000
1 000
13
Гибкие вставки
DS 100-50
Systemair
шт.
4
60
240
14
Гибкие вставки
DS 70-40
Systemair
шт.
2
51
102
15
1
143
143
Шумоглушитель
CSA 315
Арктос
шт.
16
Шумоглушитель
RSA 1000x500/1000
Арктос
шт.
2
325
650
17
Шумоглушитель
RSA 700x400/1000
Арктос
шт.
1
222
222
подключение BASIK к
18
существующей сети
1
1687
1 687
Сеть воздуховодов с изоляцией
воздуховодов
TROY
компл.
19
Расходные материалы
компл.
1
18 459
20
Складские расходы
3%
8465
Накладные и непредвиденные рас-
22
ходы
6%
16930
Итого, € EURO
307559
Работа
1
Монтажные работы
70541
14108
2
Пусконаладка
Итого, € EURO
84649
Итого оборудование, € EURO
307559
Итого работа, € EURO
84649
Транспортные расходы, € EURO
15700
Командировочные расходы (4 чел.), € EURO
29000
ИТОГО, € EURO
436908
