ЧД-0411/16. ОТЧЕТ ПО ТЕПЛОВИЗИОННОМУ ОБСЛЕДОВАНИЮ Объект частной загородной недвижимости (г. Москва 2016 год)
Отчет о результатах тепловизионного обследования
ОТЧЕТ ПО ТЕПЛОВИЗИОННОМУ ОБСЛЕДОВАНИЮ
Объект частной загородной недвижимости.
(Наименование объекта)
г. Москва
2016
ЧД-0411/16
Изм.
Лист
№документа
Подп.
Дата
Разработал
04.11
Лит.
Лист
Листов
1
45
Н.контроль
Отчет о результатах тепловизионного обследования
СОДЕРЖАНИЕ
1.
ПЕРЕЧЕНЬ ПРИБОРОВ И ОБОРУДОВАНИЯ, ПРИМЕНЯЕМЫХ ПРИ ПРОВЕДЕНИИ
ТЕПЛОВИЗИОННОГО ОБСЛЕДОВАНИЯ
3
2.
НОРМАТИВНАЯ БАЗА
4
3.
ПОРЯДОК ПРОВЕДЕНИЯ РАБОТ
5
4.
ХАРАКТЕРИСТИКА ОБЪЕКТА
6
5.
РЕЗУЛЬТАТЫ ТЕПЛОВИЗИОННОЙ СЪЕМКИ ЗДАНИЯ
8
5.1. ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ (ПРИМЕР) ОДНОЙ ТЕПЛОВОЙ АНОМАЛИИ ОК͙͙͙͙͙͙͙͙͙͙͙. 33
6.
ЗАКЛЮЧЕНИЕ
34
7.
РЕКОМЕНДАЦИИ ПО УСТРАНЕНИЮ
34
8.
ЛИЦЕНЗИИ И СЕРТИФИКАТЫ ͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙͙ 36
2/37
Отчет о результатах тепловизионного обследования

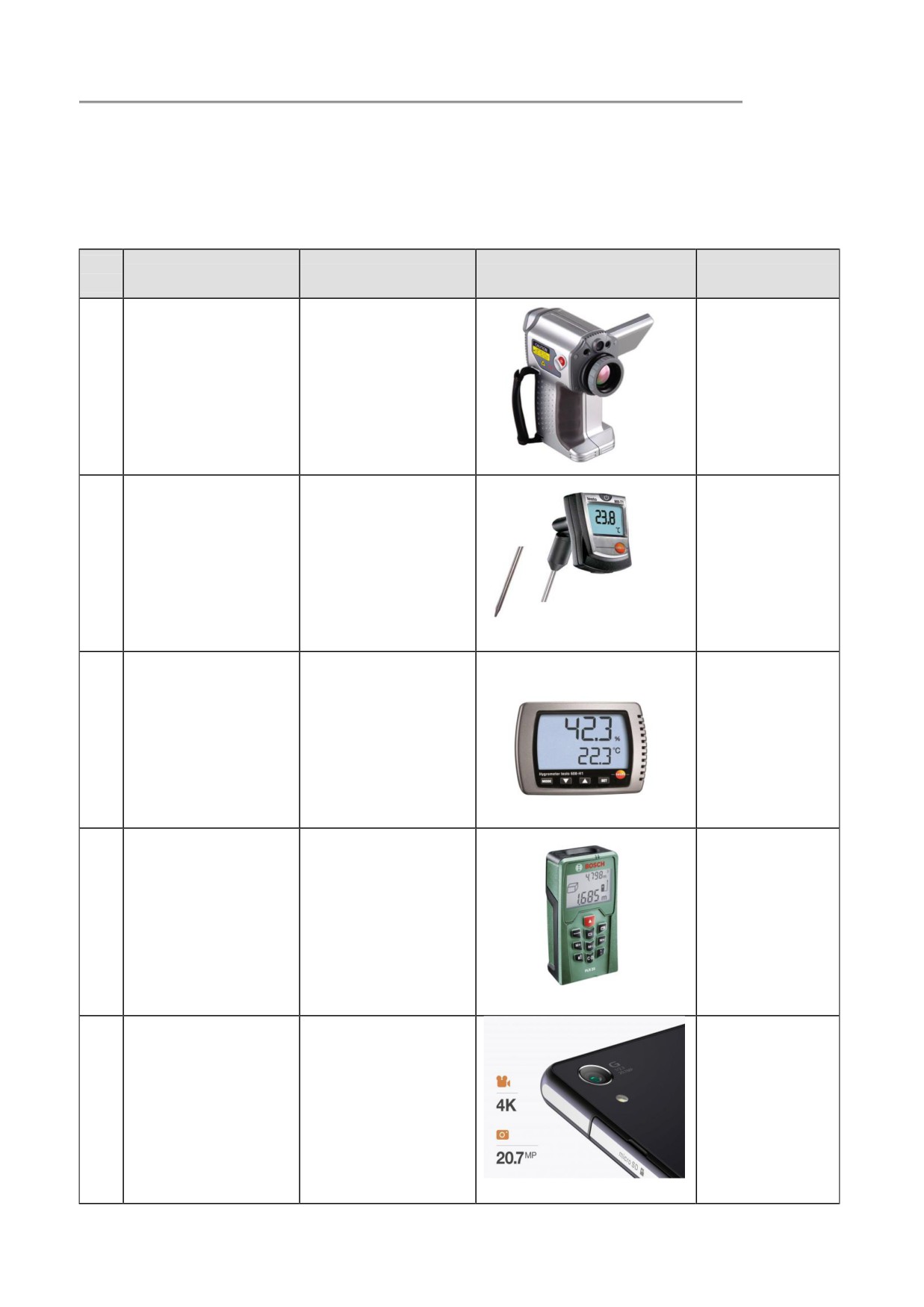

1. ПЕРЕЧЕНЬ ПРИБОРОВ И ОБОРУДОВАНИЯ, ПРИМЕНЯЕМЫХ ПРИ
ПРОВЕДЕНИИ ТЕПЛОВИЗИОННОГО ОБСЛЕДОВАНИЯ
№
Наименование
Назначение
Изображение прибора
Регистрация
п/п
Измерение тепловых
Внесен в
Тепловизионный
полей зданий,
ГосРеестр
комплекс SAT S-280
1
сооружений,
измерительных
производство Sat-
объектов и систем
приборов
Infrared (Китай)
энергетики.
№ 37131-08.
Измерения
температурных
Модель внесена
показателей в точке
в
Контактный
измерений базового
Государственный
2
термометр
участка
Реестр Средств
Testo 905-T1
исследования.
измерений РФ
под № 38736-08.
Измерения
Внесен в
влажности,
ГосРеестр
Термогигрометр
3
температуры,
измерительных
Testo 608-Н1
температуры точки
приборов
росы.
№ 53505-13
Модель
Простое измерение
дальномера
Лазерная рулетка
длины, площади и
внесена в
дальномер Bosch
4
объема. Измерение
Государственный
PLR-25 производство
от передней и
Реестр средств
(Германия)
задней кромки.
измерений под
№ 44113-10.
Проведение
Аппаратный модуль
фотосъемки в
фотокамеры в
5
сложных условиях
смартфоне Sony
при низкой
Xperia Z2
освещенности.
3/37
Отчет о результатах тепловизионного обследования
2. НОРМАТИВНАЯ БАЗА
1. Федеральный закон №261-ФЗ «Об энергосбережении и о повышении энергетической
эффективности и о внесении изменений в отдельные законодательные акты Российской
федерацииª.
2. СП 13-102-2003. «Правила обследования несущих строительных конструкций зданий и
сооруженийª.
3. СНиП 23-01-99* «Строительная климатологияª.
4. СНиП 23-02-2003 «Тепловая защита зданийª.
5. МДС
23-1.2007
«Методические рекомендации по комплексному теплотехническому
обследованию наружных ограждающих конструкций с применением тепловизионной
техникиª.
6. ВСН 43-96 «По теплотехническим обследованиям наружных ограждающих конструкций
зданий с применением малогабаритных тепловизоровª.
7. ГОСТ
26629-85
«Метод тепловизионного контроля качества теплоизоляции
ограждающих конструкцийª.
8. СП 23-101-2004 «Проектирование тепловой защиты зданийª.
9. СНиП 3.03.01-87 «Несущие и ограждающие конструкцииª.
10. СНиП 3.04.01-87 «Изоляционные и отделочные покрытияª.
11. СНиП II-26-76 «Кровлиª.
12. СНиП II-22-81 «Каменные и армокаменные конструкцииª.
13. ГОСТ 530-2007 «Кирпич и камни керамические. Общие технические условияª.
14. ГОСТ 379-95 «Кирпич и камни силикатные. Технические условияª.
15. ГОСТ 23166-99 «Блоки оконные. Общие технические условияª.
16. Серия 1.135-1 «Двери деревянные входные и служебные для жилых и общественных
зданийª.
17. Классификатор основных дефектов в строительстве и промышленности строительных
материалов. ГОССТРОЙ РОССИИ, 1993 г.
18. ГОСТ
15467-79
«Управление качеством продукции. Основные понятия термины и
определенияª.
19. Нормативные требования к качеству строительно-монтажных работ. Справочное
пособие. ООФ «Центр качества строительстваª, Санкт-Петербург, 2002 г.
20. ГОСТ
26602.1-99
«Блоки оконные и дверные. Метод определения сопротивления
теплопередачеª.
21. ГОСТ Р
52749-2007
«Швы монтажные оконные с паропроницаемыми
саморасширяющимися лентами. Технические условияª.
22. ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым
проемам. Общие технические условияª.
23. ГОСТ
30494-96
«Здания жилые и общественные параметры микроклимата внутри
помещенийª.
24. Система неразрушающего контроля. Виды (методы) и технология неразрушающего
контроля. ГОСГОРТЕХНАДЗОР РОССИИ, 2003 г.
25. ГОСТ 24866-99 «Стеклопакеты клееные строительного назначенияª.
26. ГОСТ 11-2001 «Стекло листовое. Технические условияª.
27. ГОСТ
30674-99
«Блоки оконные из поливинилхлоридных профилей. Технические
условияª.
28. ГОСТ
21506-87
«Плиты перекрытий ребристые высотой
300 мм для зданий и
сооружений. Технические условияª.
29. ГОСТ 27215-87 «Плиты перекрытий железобетонные ребристые высотой 400 мм для
производственных зданий промышленных предприятий. Технические условияª .
30. ГОСТ 12.1.005-88
«Общие санитарно-гигиенические требования к воздуху рабочей
зоныª .
31. СНиП 41-01-2003 «Отопление, вентиляция и кондиционированиеª.
4/37
Отчет о результатах тепловизионного обследования
3. ПОРЯДОК ПРОВЕДЕНИЯ РАБОТ
Выполнение работ проводилось в несколько этапов:
Общий осмотр объекта, определение конструктивной схемы объекта обследования;
Определение микроклимата внутри помещений;
Подготовка к проведению тепловизионного обследования;
Проведение термографической съемки;
Формирование базы данных термограмм и фотографических снимков;
Обработка и расшифровки полученного массива данных в результате
обследования;
Разработка и составление отчета установленного образца по результатам
инженерно-технического обследования.
5/37
Отчет о результатах тепловизионного обследования
4. ХАРАКТЕРИСТИКА ОБЪЕКТА
Общие сведения об объекте:
Объект частной загородной недвижимости, расположенный по адресу: Московская
область, Одинцовский район, Успенское с.о., п. Николина гора, КП Сосновый бор

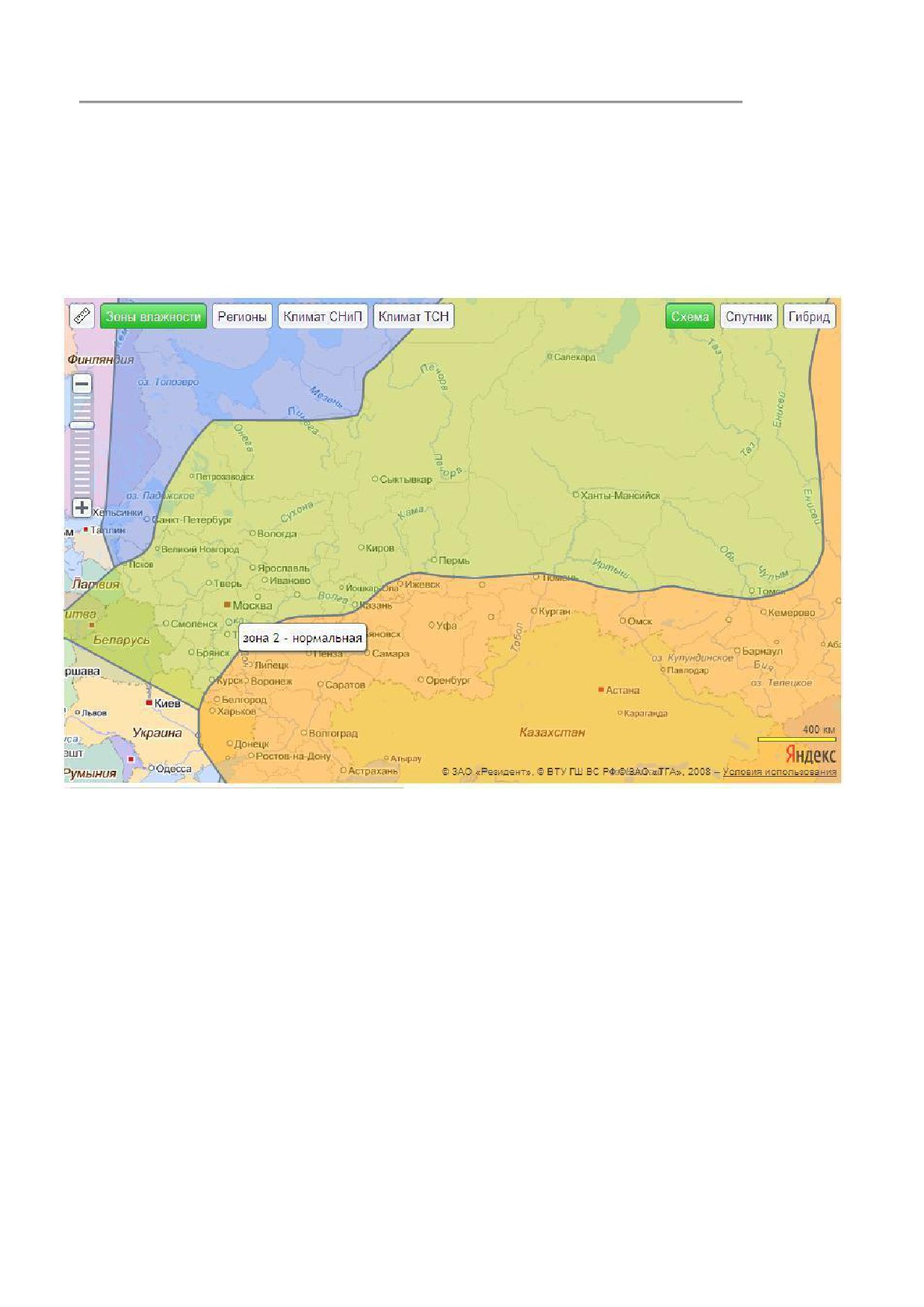

Рисунок 1 - Расположение Московской области.
6/37
Отчет о результатах тепловизионного обследования

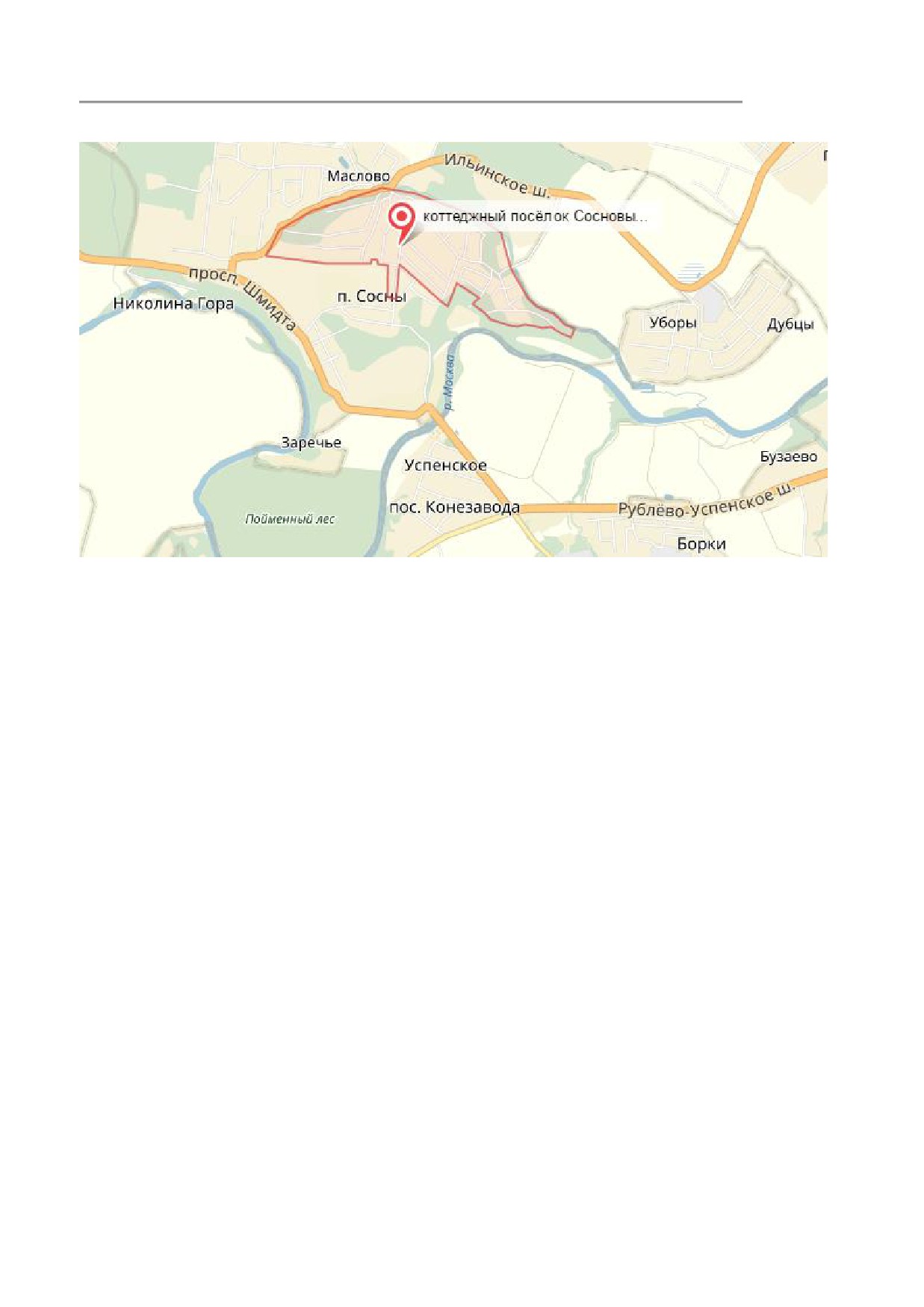

Рисунок 2 - Расположение объекта на карте Московской области.
В соответствии со СНиП
23-01-99
«Строительная климатологияª данный регион
характеризуется следующими параметрами:
Параметры А:
Температура наружного воздуха: -1,5 °C
Влажность воздуха: 76 %
Скорость ветра: 3,0 м/с
Параметры Б:
Температура наружного воздуха: -2,0 °C
Влажность воздуха: 78 %
Скорость ветра: 2,5 м/с
Абсолютная минимальная температура воздуха: -2,2 °C
Средняя температура наружного воздуха отопительного периода: -7,0 °C
Продолжительность отопительного периода: 214 сут.
Условия проведения тепловизионного обследования:
дата проведения обследования: 4 ноября 2016 года
температура внутри объкта обследования: +22,8 °С
Таким образом, погодные условия благоприятствуют проведению тепловизионного
обследования в соответствии с МДС
23-1.2007
«Методические рекомендации по
комплексному теплотехническому обследованию наружных ограждающих конструкций с
применением тепловизионной техникиª.
7/37
Отчет о результатах тепловизионного обследования
5. РЕЗУЛЬТАТЫ ТЕПЛОВИЗИОННОЙ СЪЕМКИ ЗДАНИЯ
Вводная часть:
Комплексное теплотехническое обследование наружных ограждающих конструкций
зданий и сооружений с применением тепловизионной техники проводится с целью
выявления температурных аномалий на обследуемых конструкциях.
Метод основан на дистанционном измерении тепловизором полей температур
поверхностей ограждающих конструкций, между внутренними и наружными
поверхностями которых создан перепад температур, и вычислении относительных
сопротивлений теплопередаче участков конструкции.
Основные термины:
Дефект - каждое отдельное несоответствие продукции требованиям проектной
и/или нормативной документации, ухудшающее его свойства.
ОК - объект контроля.
Тепловой неразрушающий контроль - неразрушающий контроль, основанный
на регистрации температурных полей объекта контроля.
Критический дефект ограждающей конструкции - теплотехнический дефект,
который приводит к понижению температуры на внутренней поверхности наружной
ограждающей конструкции ниже точки росы при расчетных температурно-влажностных
условиях.
Температурная аномалия - локальное отклонение температуры поверхности от
нормы.
Температурное поле - совокупность мгновенных значений температуры во всех
точках поверхности объекта контроля или его отдельного участка.
Тепловизор
- прибор, предназначенный для преобразования теплового
изображения объекта в видимое.
Термограмма - тепловое изображение объекта контроля или его отдельного
участка.
Результаты обследования:
Визуализация тепловых полей и измерение температуры при тепловизионном
обследовании наружных ограждающих конструкций выполнялось с применением
тепловизора SATIR S-280, зав. № 37131-08.
Перед началом тепловизионной съемки были произведены замеры температуры
поверхности на контролируемом объекте контактным методом, на расстоянии около 10 см
от поверхности наружных стен.
Термографирование изнутри проводилось последовательно, по помещениям с
первого этажа от входной группы, по часовой стрелке (слева направо) по всем участках
строительных ограждений.
Термографирование снаружи проводилось по предварительно намеченным
участкам с покадровой записью термограмм и одновременной фотосъемкой этих участков.
8/37
Отчет о результатах тепловизионного обследования
6. РЕЗУЛЬТАТЫ ТЕПЛОВИЗИОННОЙ СЪЕМКИ
Результаты измерений представлены на рисунках и на термографических
изображениях.

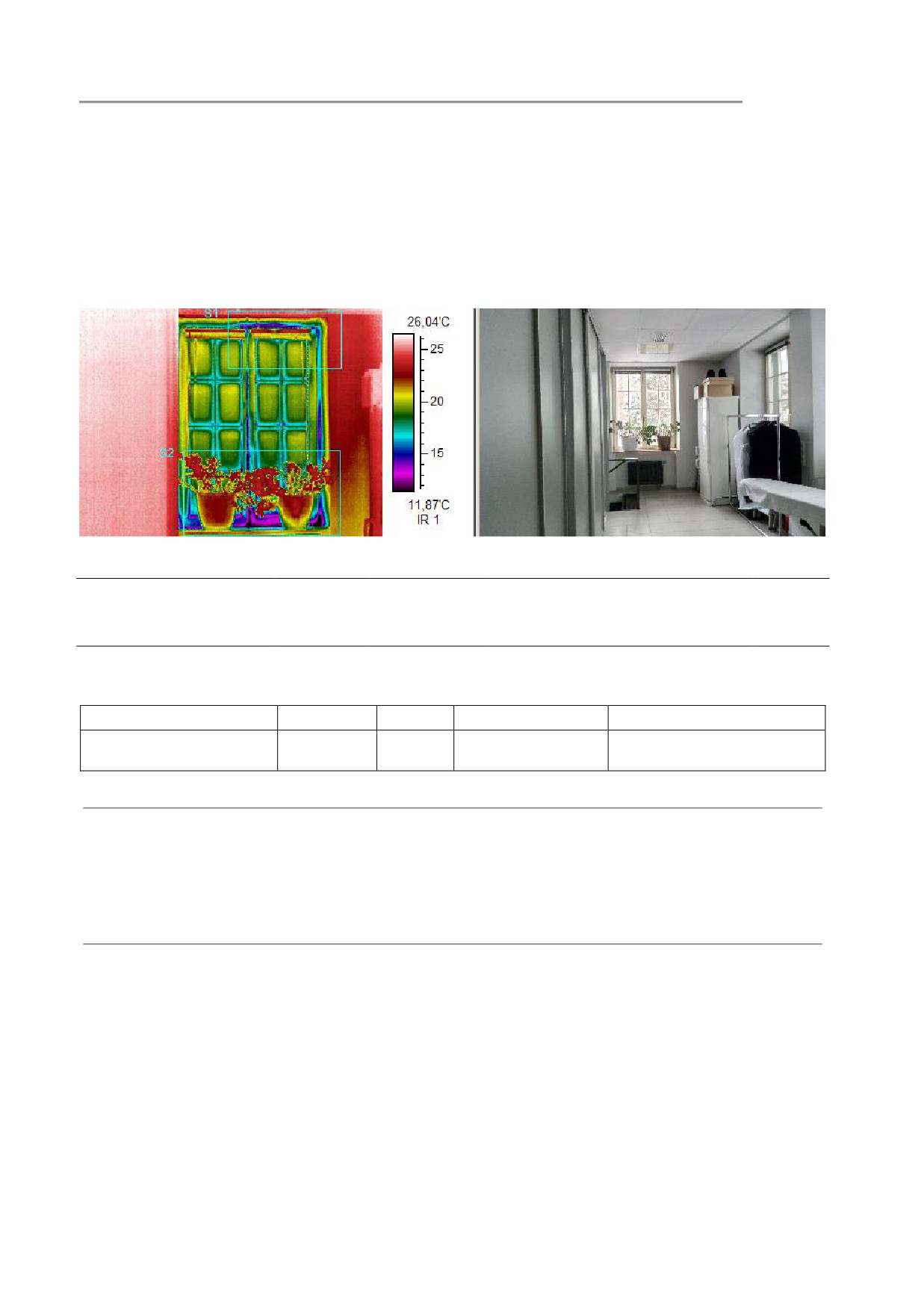

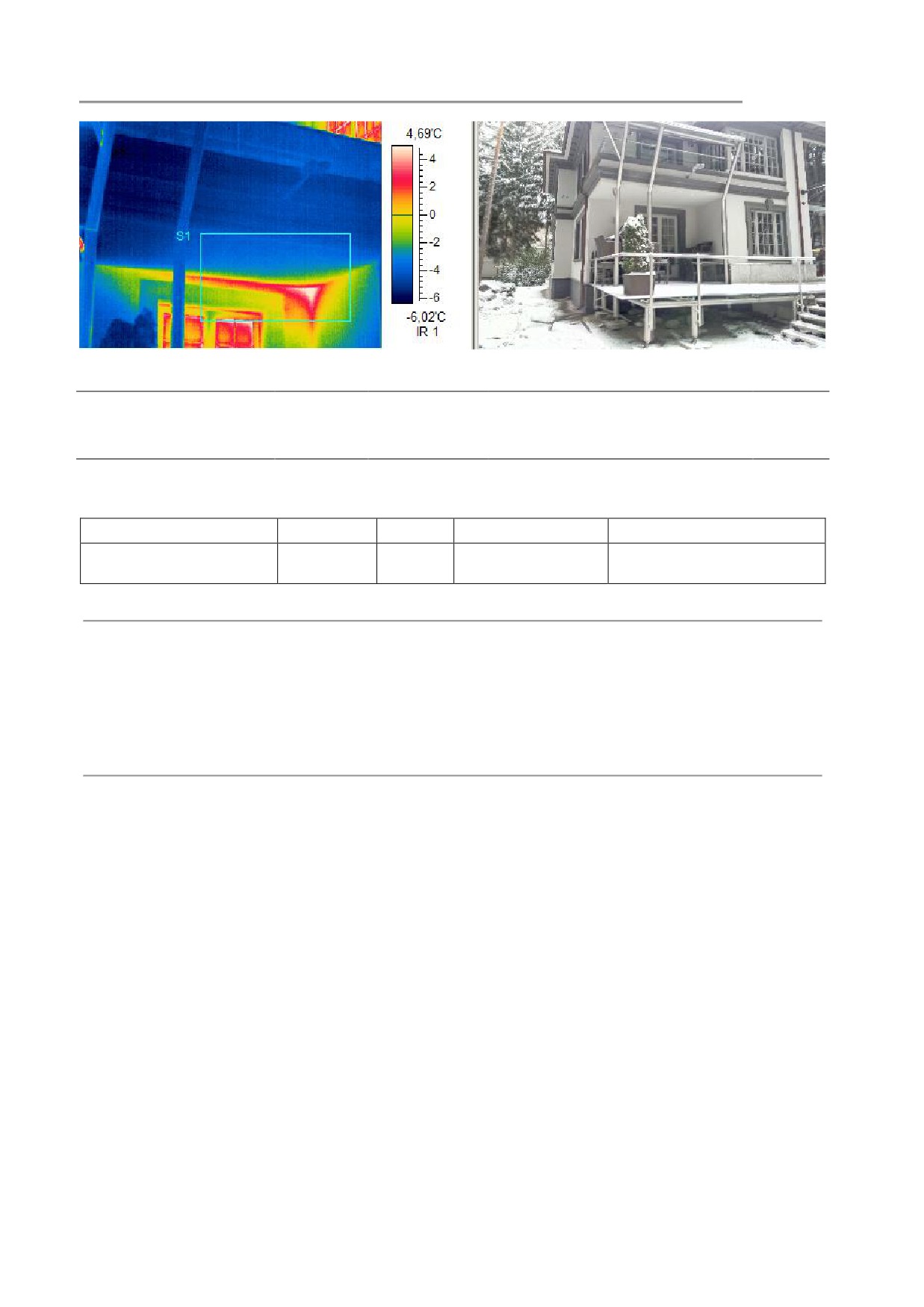

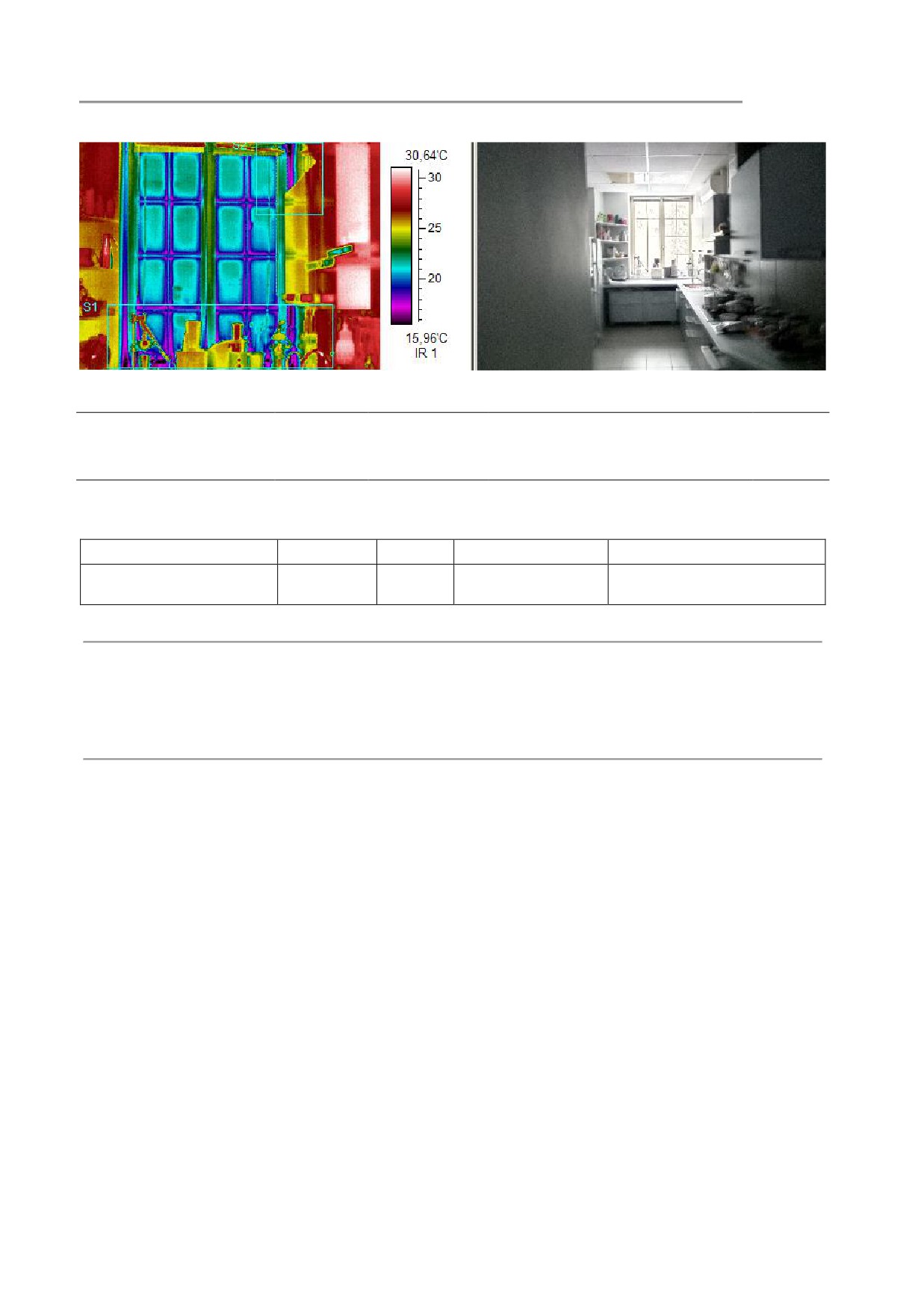

Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
19,93
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
5,30
0,87
19,93
Температура поверхности
Примечание:
На термограмме выявлены инфильтрации наружного воздуха через данное устройство
светопрозрачной конструкции, преимущественно по уплотнительной системе и по нижним
монтажным швам.
9/37
Отчет о результатах тепловизионного обследования

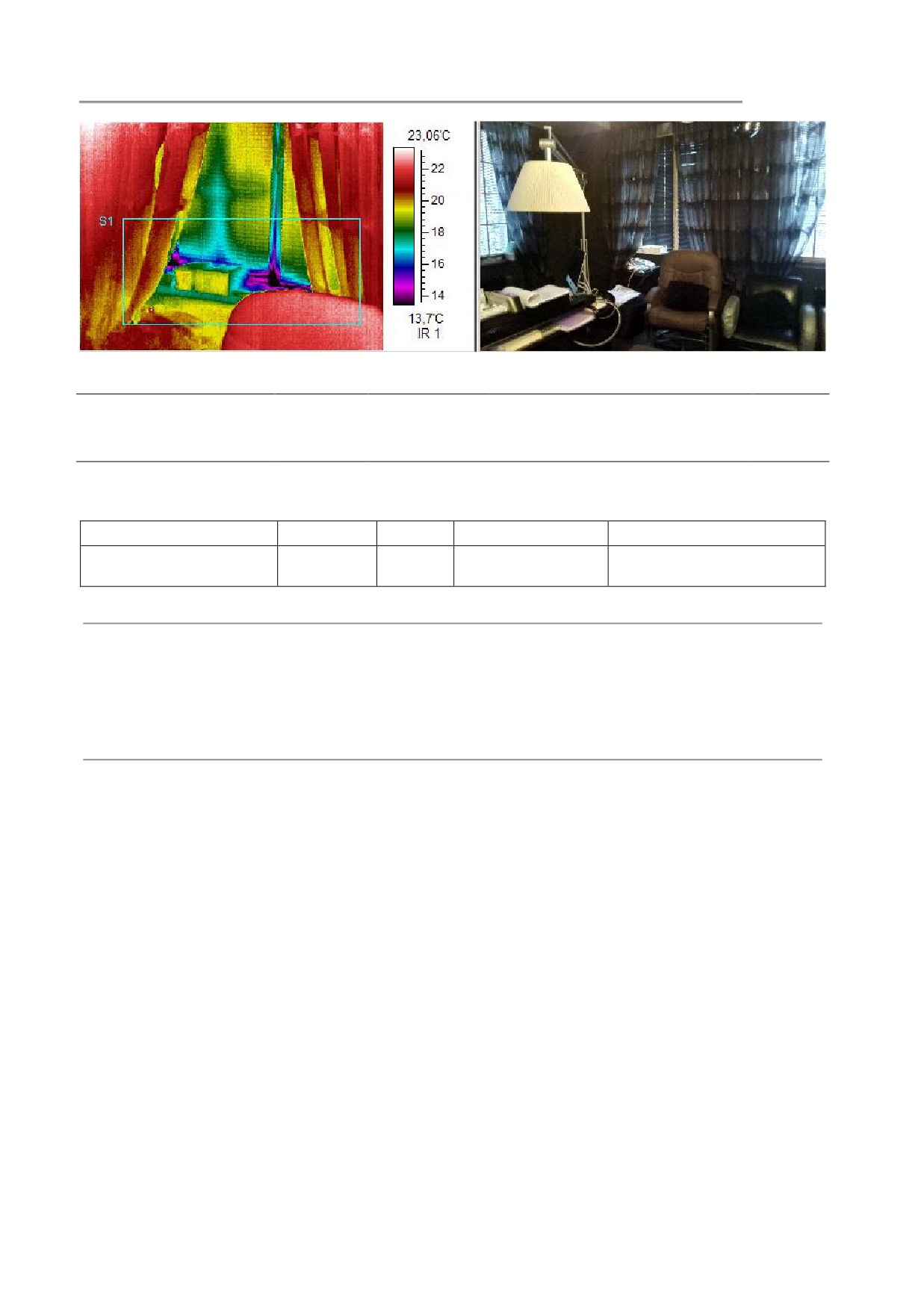

Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
22,41
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
13,02
0,87
22,41
Температура поверхности
Примечание:
На термограмме выявлены участки инфильтраций через данное устройство оконного
блока, преимущественно по уплотнительной системе, а так же через монтажные швы.
10/37
Отчет о результатах тепловизионного обследования
Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
19,18
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
4,69
0,87
19,18
Температура поверхности
Примечание:
На термограмме выявлены идентичные предыдущим инфильтрации наружного воздуха,
через данное устройство светопрозрачной конструкции, преимущественно по
уплотнительной системе, а так же локально через монтажные швы.
11/37
Отчет о результатах тепловизионного обследования

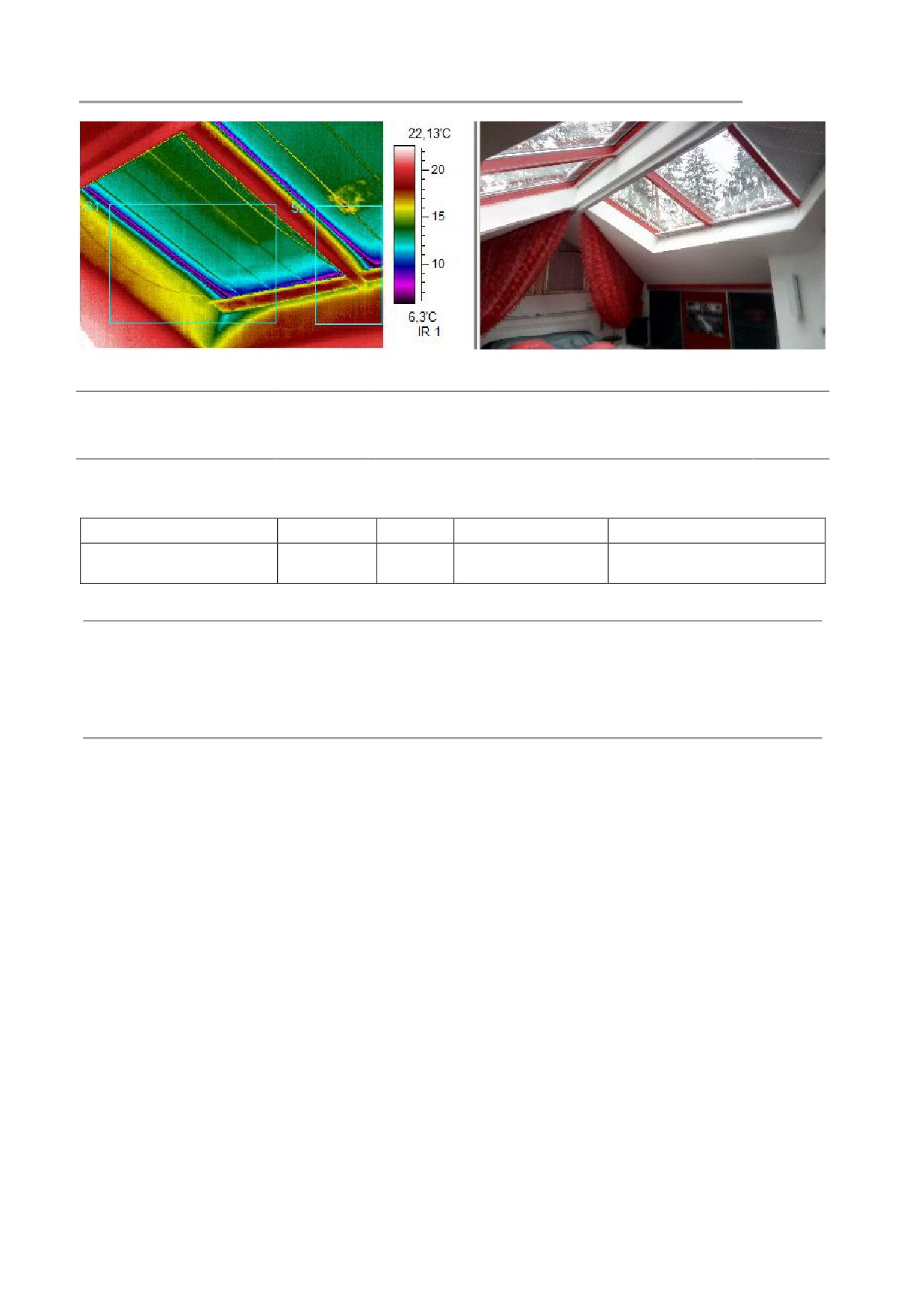

Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
19,38
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
10,48
0,87
19,38
Температура поверхности
Примечание:
На термограмме выявлены инфильтрации наружного воздуха через угловое примыкание
светопрозрачного полотна, в частности через V-образный резиновый уплотнитель на
реперном участке измерений.
12/37

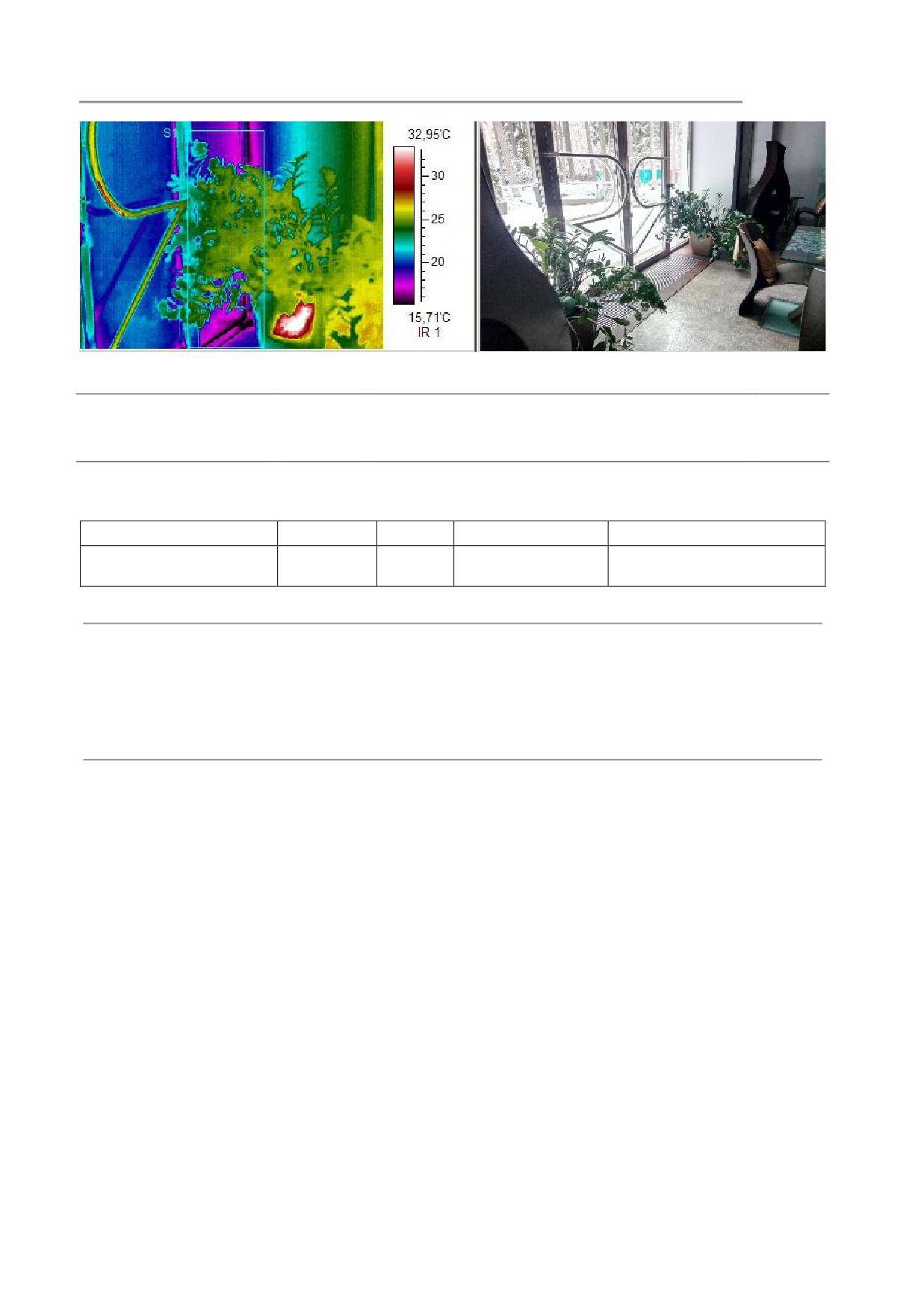

Отчет о результатах тепловизионного обследования
Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
21,35
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
13,05
0,87
21,35
Температура поверхности
Примечание:
На термограмме выявлены инфильтрации через устройство дверных блоков,
преимущественно через V-образные уплотнители по нижним профилям, а так же по
уплотнительной системе по нижним примыканиям.
13/37

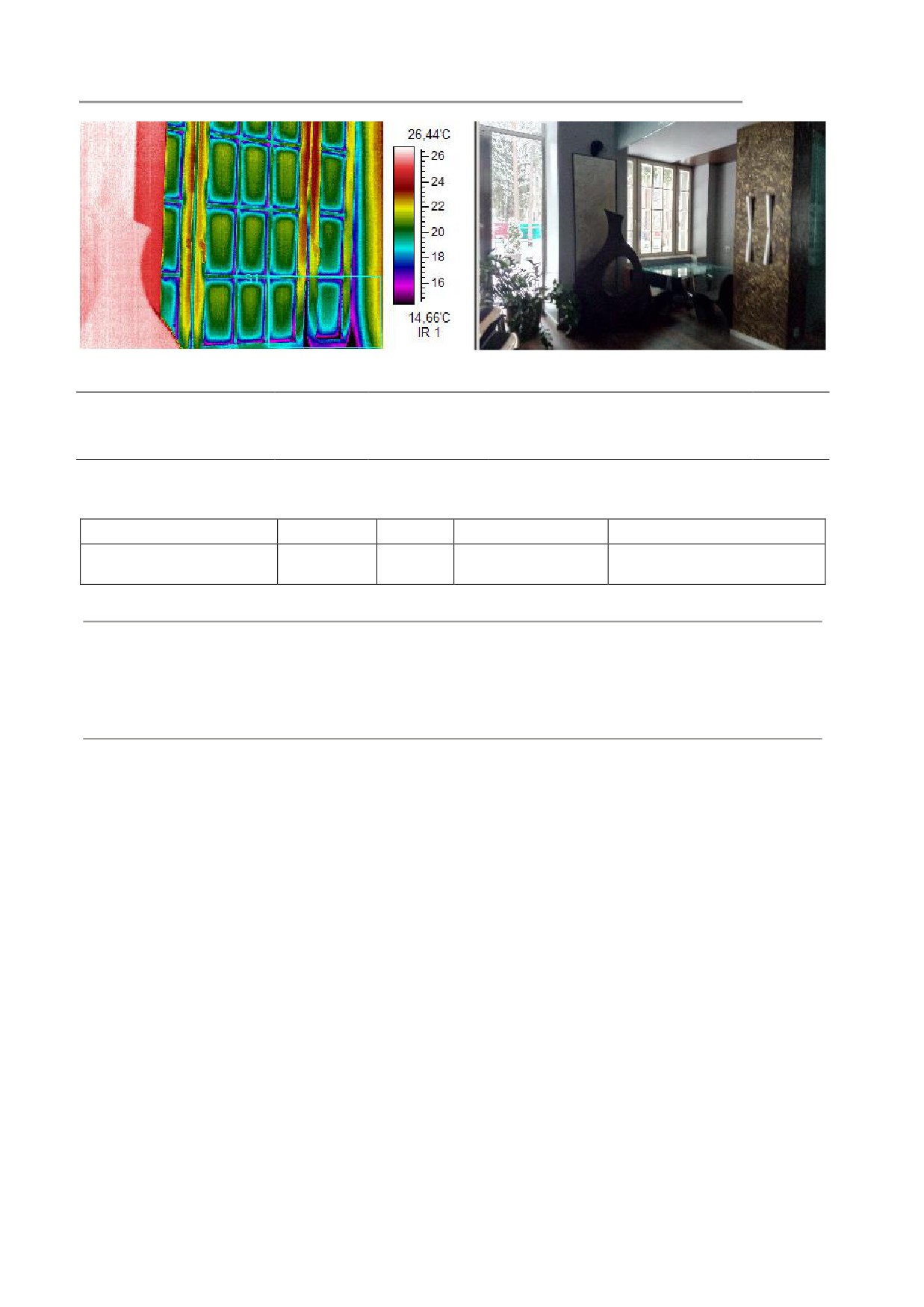

Отчет о результатах тепловизионного обследования
Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
19,40
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
10,66
0,87
19,40
Температура поверхности
Примечание:
На термограмме определены зоны инфильтраций через данное устройство оконного
блока, в частности по уплотнительной системе по нижнему профилю.
14/37
Отчет о результатах тепловизионного обследования

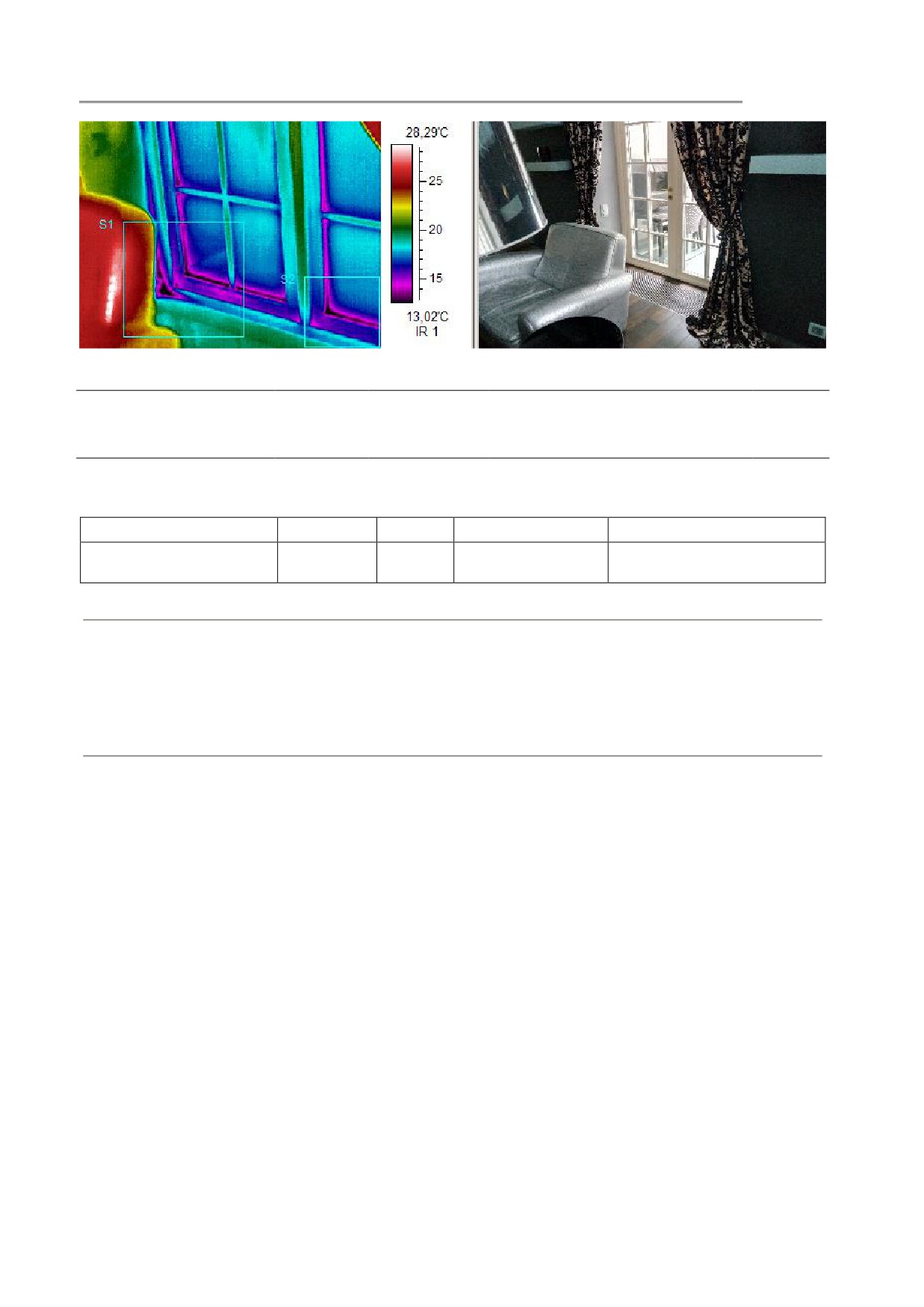

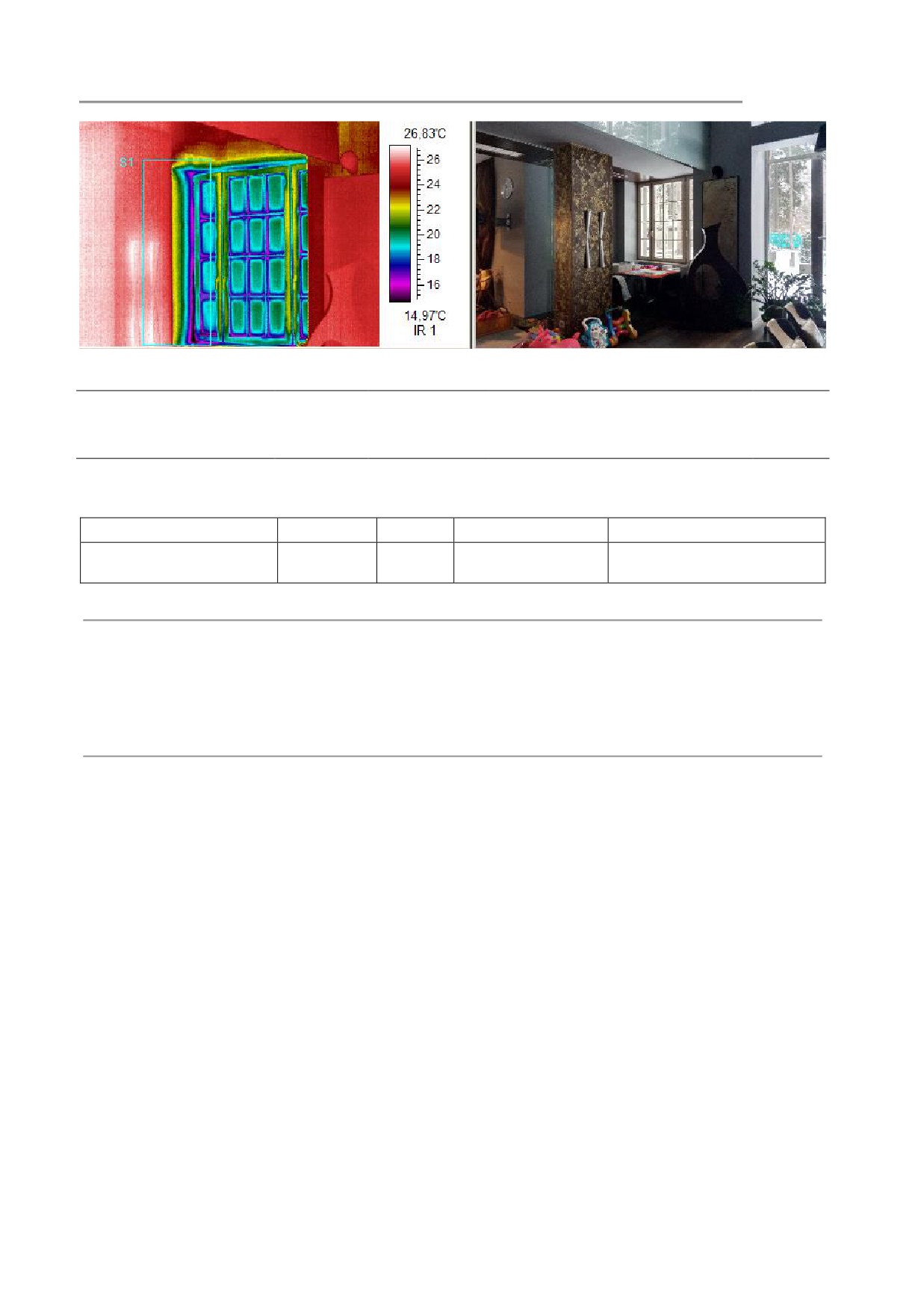

Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
19,39
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
10,44
0,87
19,39
Температура поверхности
Примечание:
На термограмме выявлены точечные инфильтрации по дверному блоку на данном участке
измерений, в частности по V-образным резиновым уплотнителям, а так же через угловые
примыкания каркасно-рамной конструкции, по монтажным швам.
15/37
Отчет о результатах тепловизионного обследования
Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
16,21
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
10,26
0,87
16,21
Температура поверхности
Примечание:
На термограмме выявлены множественные инфильтрации на данном оконном блоке,
преимущественно по нижнему монтажному шву, а так же по V-образным резиновым
уплотнителям.
16/37
Отчет о результатах тепловизионного обследования

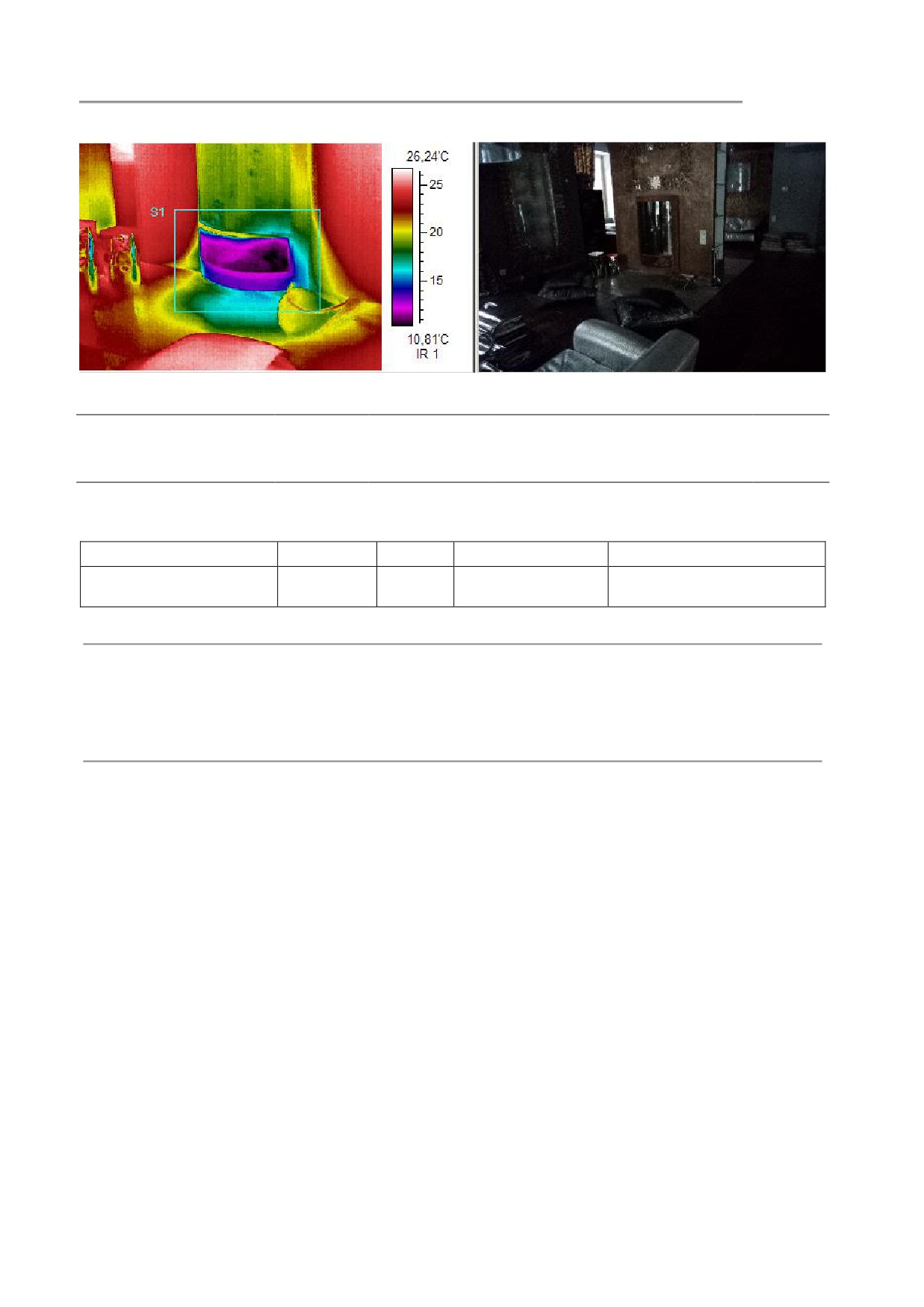

Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
21,44
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
13,55
0,87
21,44
Температура поверхности
Примечание:
На термограмме зарегистрированы участки проникновения наружного воздуха через
устройство дымоотвода по причине нарушения обратной тяги и обратной конвекции.
17/37
Отчет о результатах тепловизионного обследования

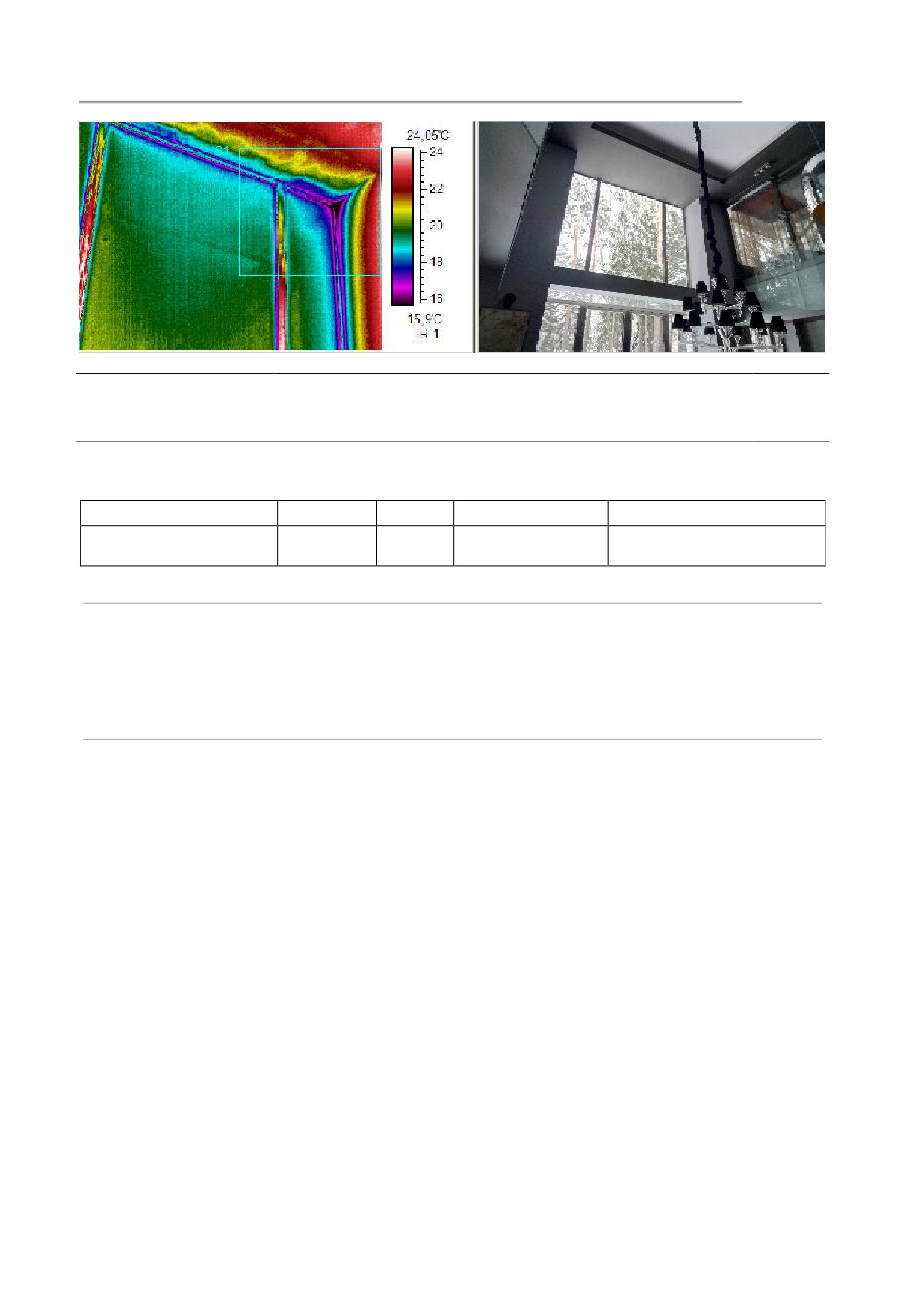

Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
21,59
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
17,93
0,87
21,59
Температура поверхности
Примечание:
На термограмме определены существенные инфильтрации наружного воздуха, через
данное устройство светопрозрачной конструкции, в частности по уплотнительной системе
по нижнему профилю, а так же по нижнему монтажному шву.
18/37
Отчет о результатах тепловизионного обследования
Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
19,97
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
6,38
0,87
19,97
Температура поверхности
Примечание:
На термограмме выявлена локальная зона промерзаний по верхнему угловому
сопряжению строительных ограждений.
19/37
Отчет о результатах тепловизионного обследования

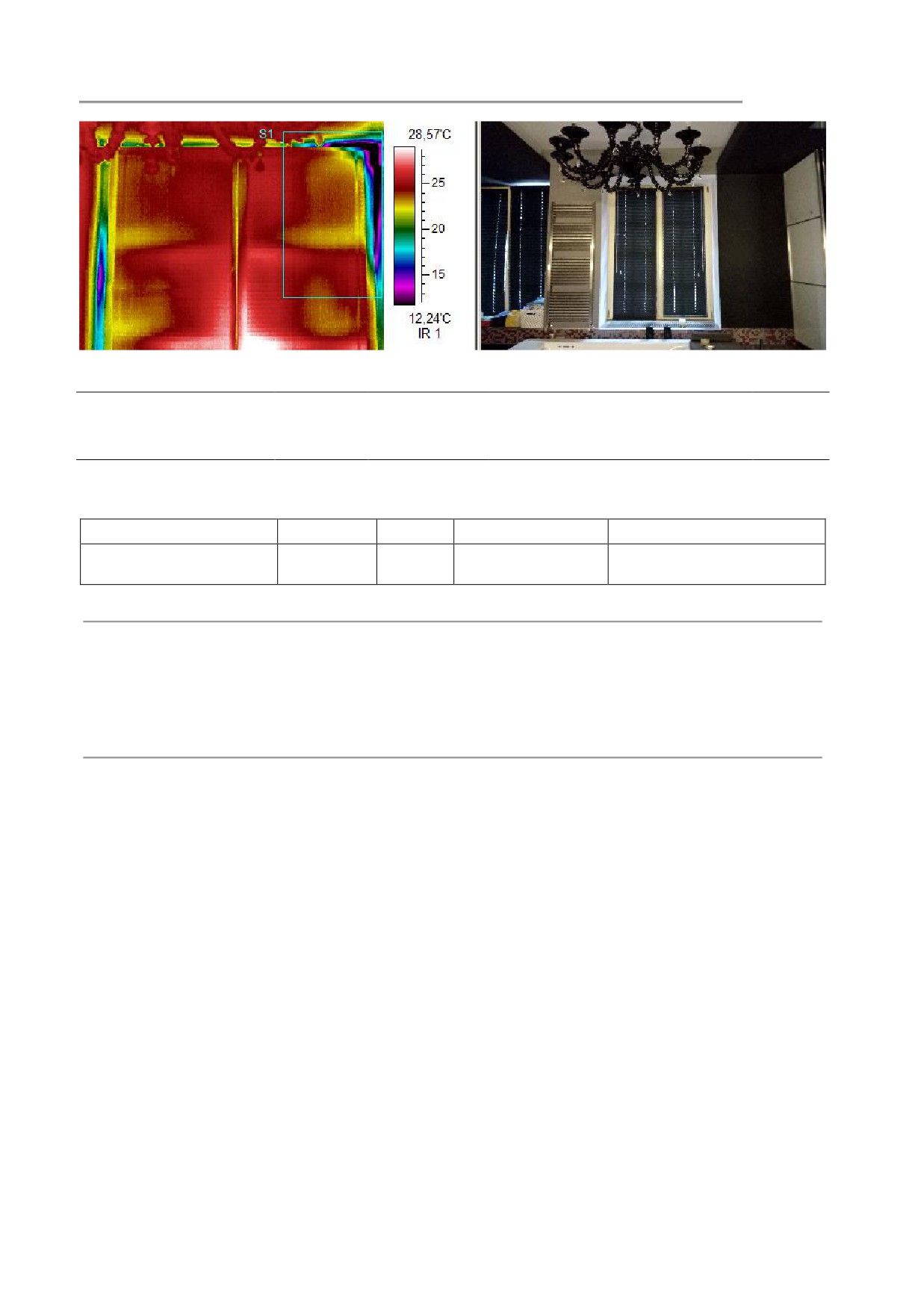

Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
24,37
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
3,82
0,87
24,37
Температура поверхности
Примечание:
На термограмме выявлены аналогичные инфильтрации наружного воздуха, через данный
оконный блок, преимущественно по уплотнительной системе, а так же по боковым
монтажным швам.
20/37
Отчет о результатах тепловизионного обследования

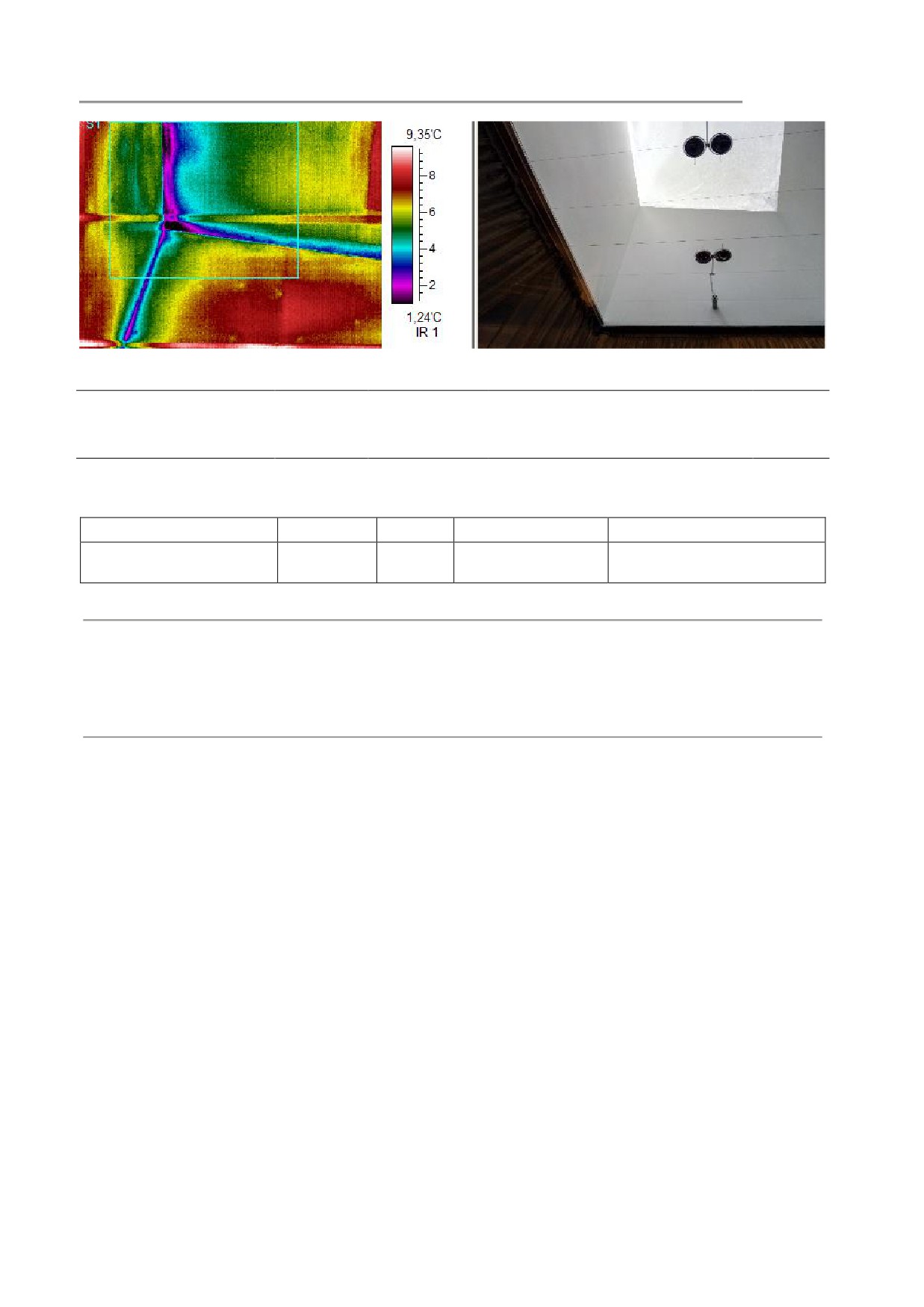

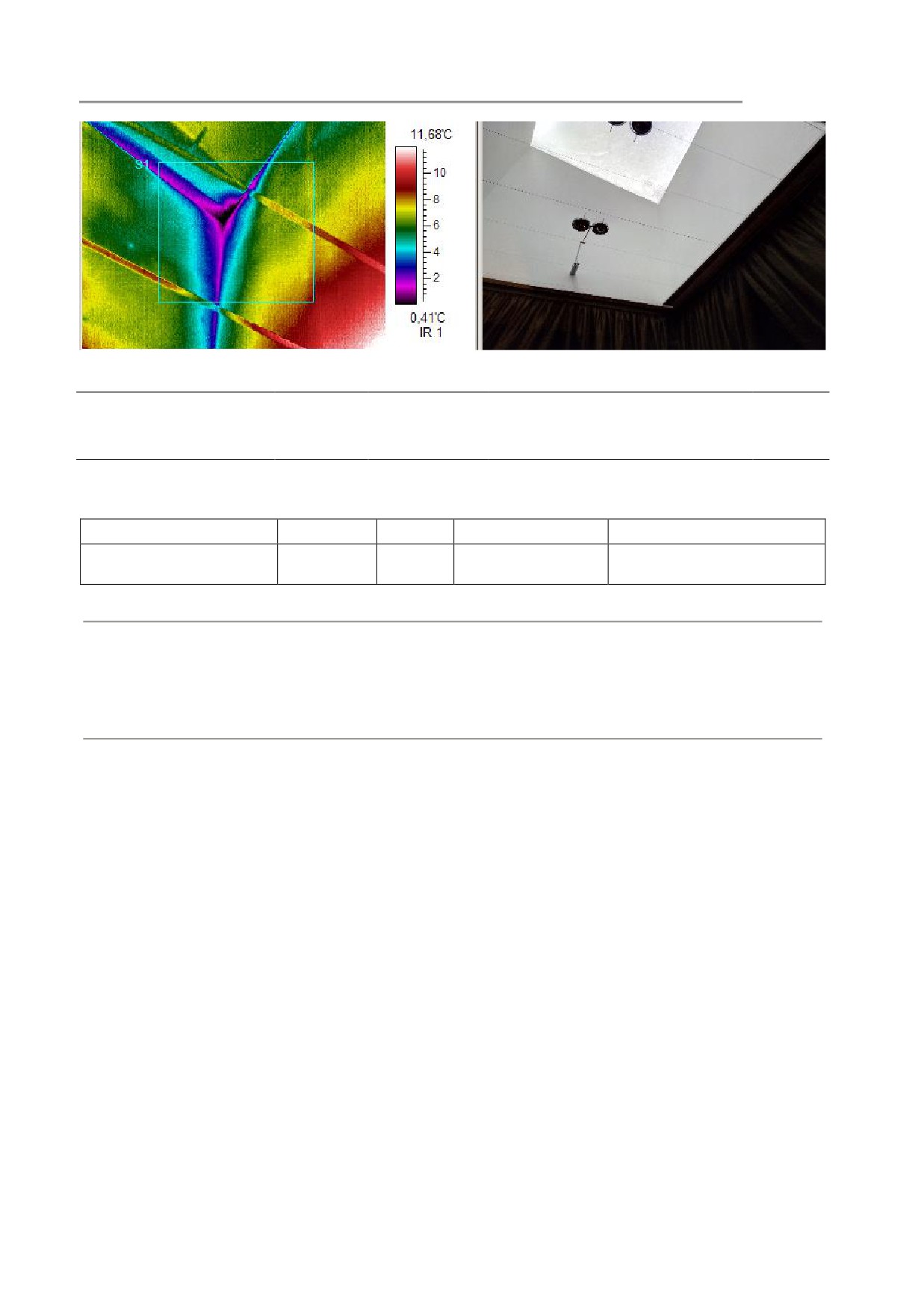

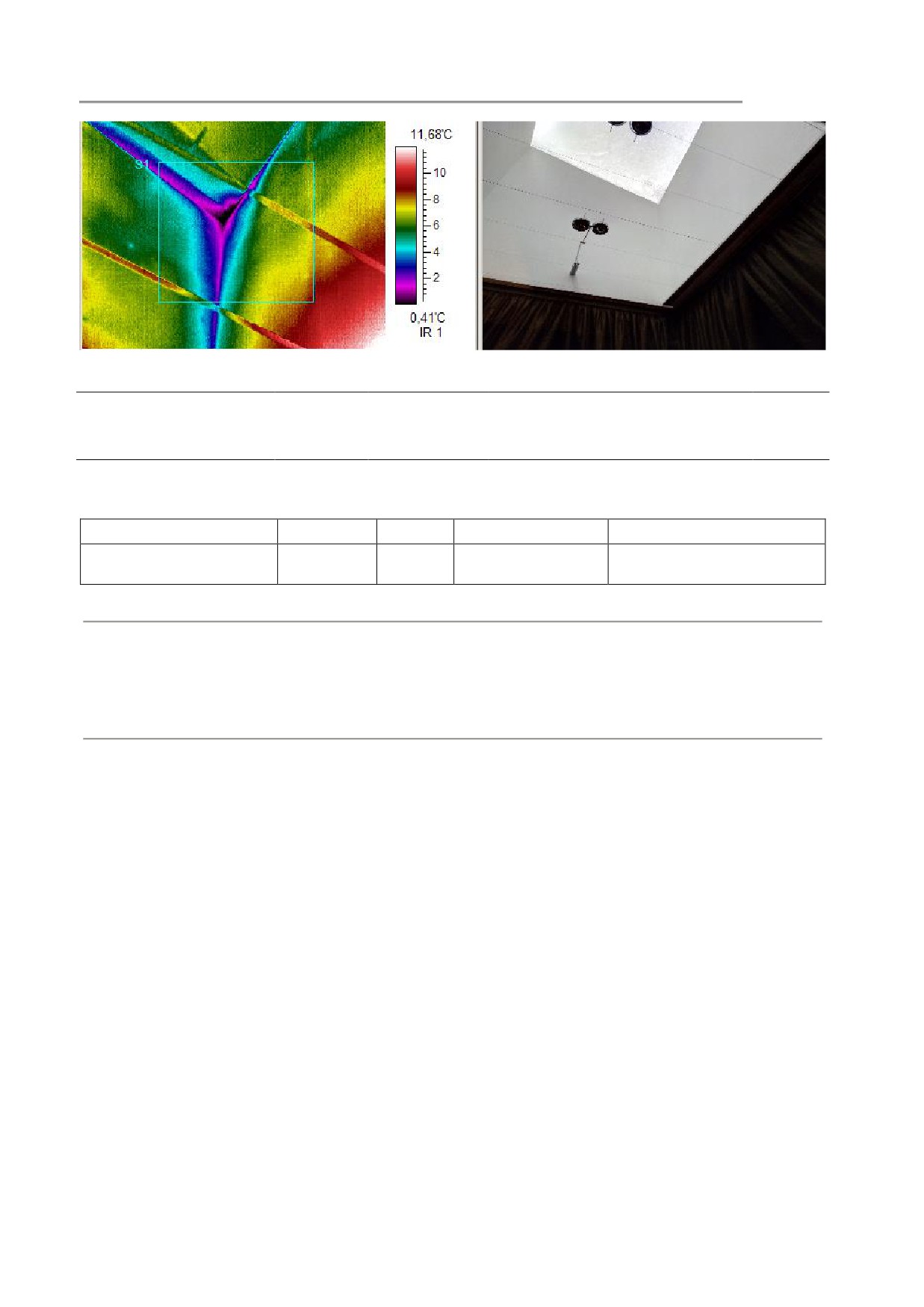

Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
7,82
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
-0,35
0,87
7,82
Температура поверхности
Примечание:
На термограмме выявлены локальные участки инфильтраций по устройству
светопрозрачной конструкции, в частности по уплотнительной V-образной системе.
21/37
Отчет о результатах тепловизионного обследования
Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
8,11
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
-0,93
0,87
8,11
Температура поверхности
Примечание:
На термограмме в данной области измерений, определены идентичные участки
инфильтраций по V-образной уплотнительной системе.
22/37
Отчет о результатах тепловизионного обследования
Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
15,06
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
4,22
0,87
15,06
Температура поверхности
Примечание:
На термограмме выявлены локальные зоны инфильтраций по V-образной уплотнительной
системе, данного оконного блока.
23/37
Отчет о результатах тепловизионного обследования

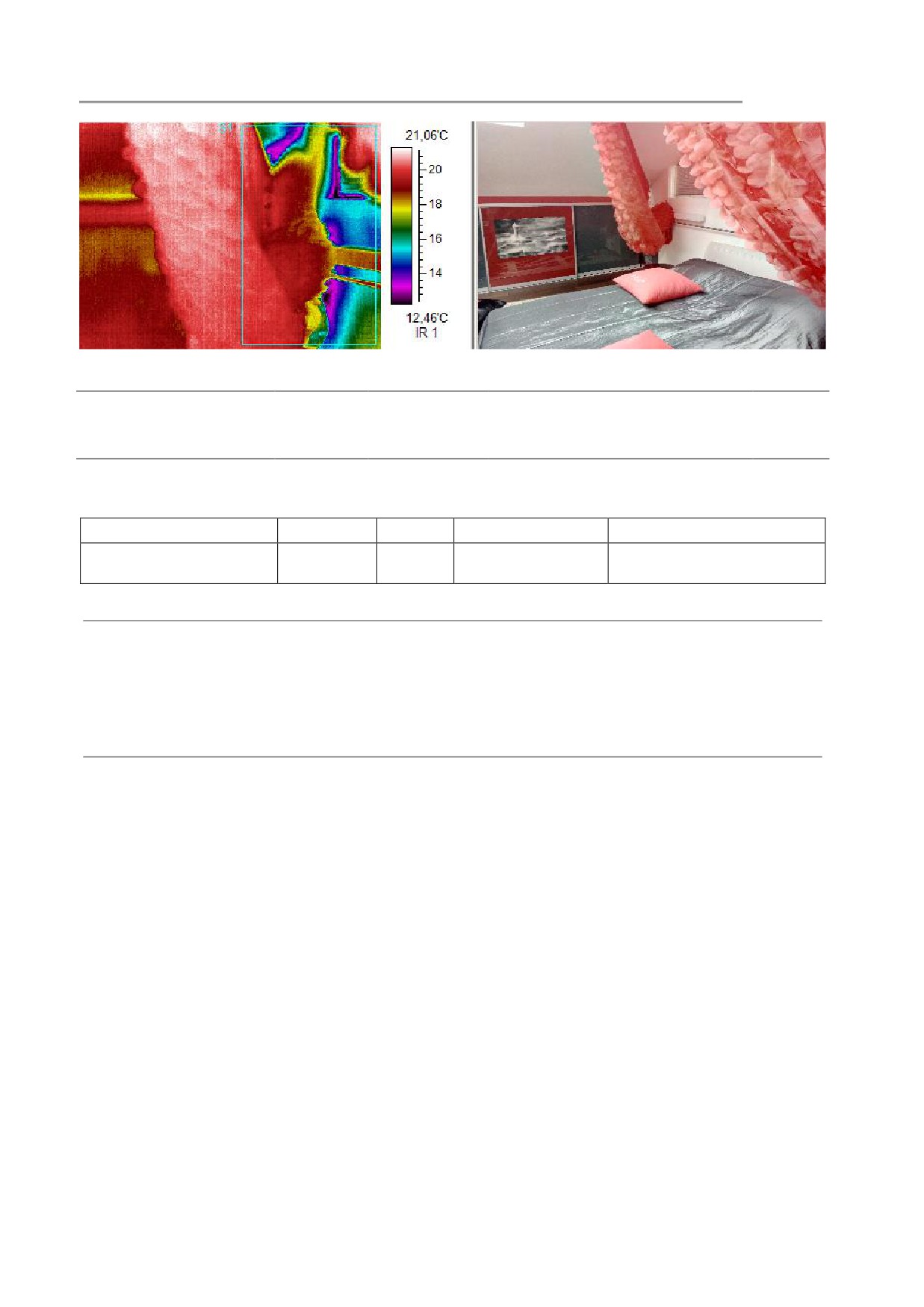

Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
17,90
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
11,94
0,87
17,90
Температура поверхности
Примечание:
На термограмме выявлены локальные участки инфильтраций и как следствие
промерзаний по угловым сопряжениям строительных ограждений, а так же по
устройствам оконных блоков, по монтажным швам.
24/37

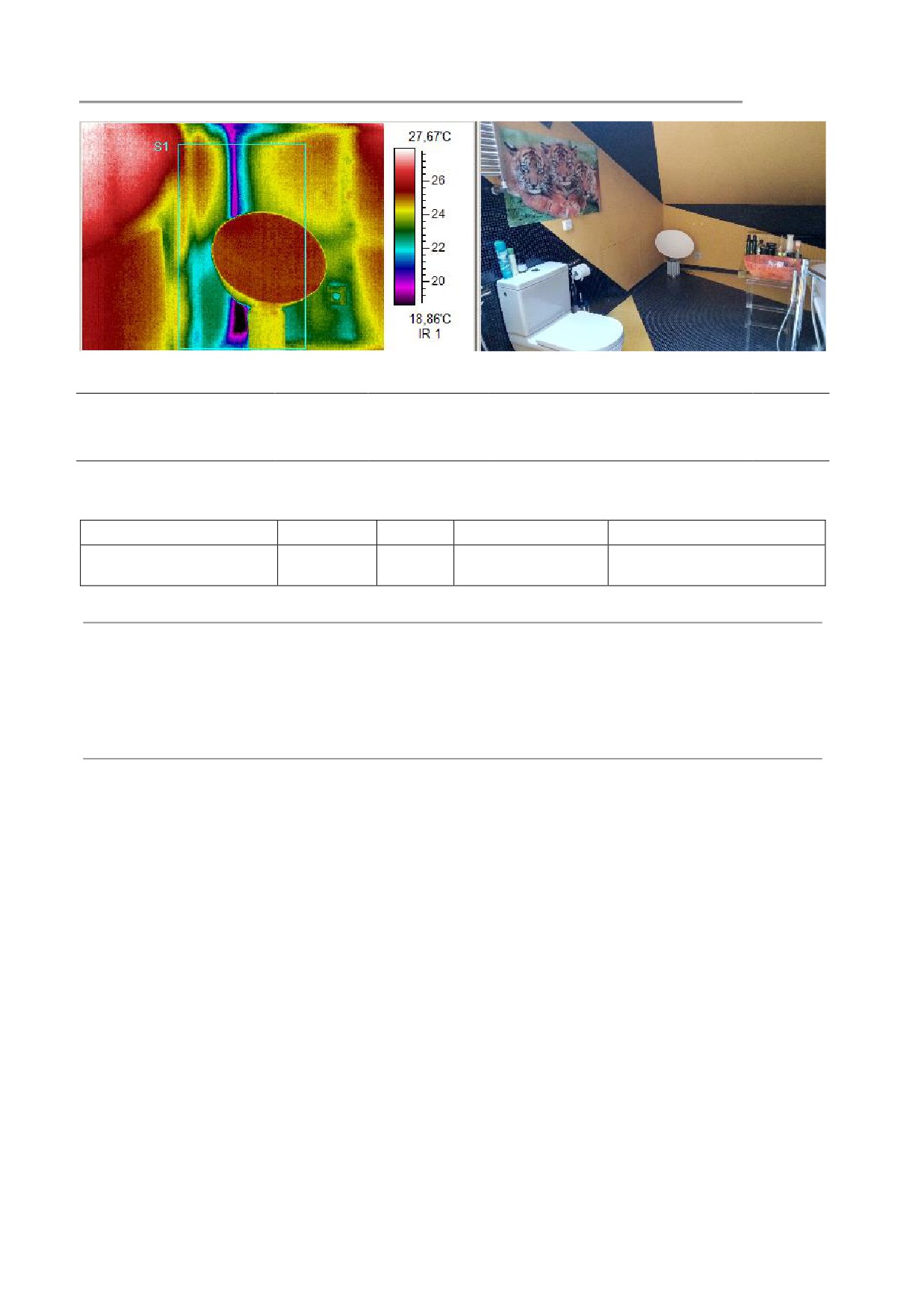

Отчет о результатах тепловизионного обследования

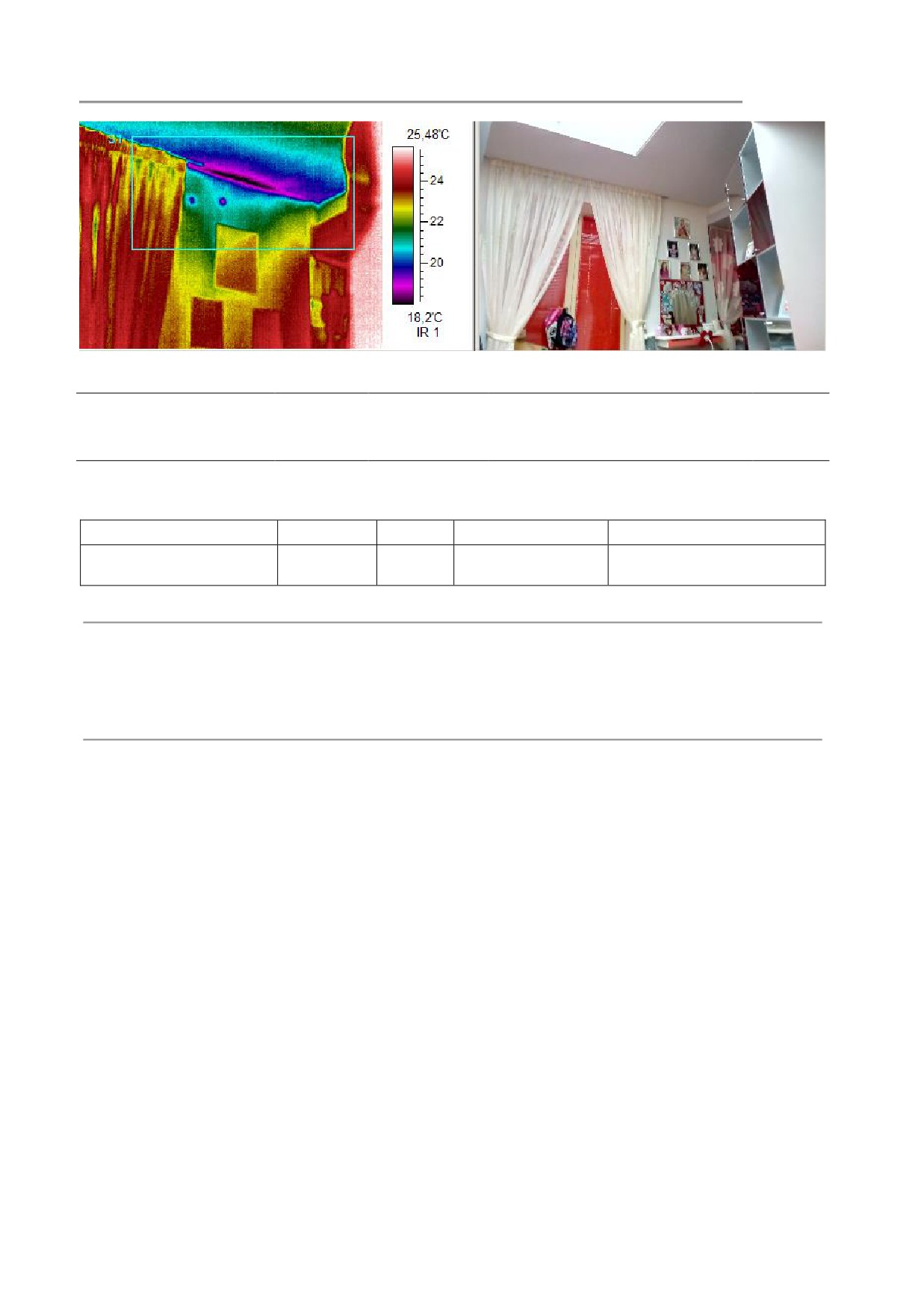

Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
23,83
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
17,72
0,87
23,83
Температура поверхности
Примечание:
На термограмме выявлена локальная зона инфильтраций и как следствие промерзаний,
по угловому сопряжению ограждающих конструкций. Температура Min в точке измерений
выше температуры точки росы.
25/37
Отчет о результатах тепловизионного обследования
Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
-0,32
0,87
-2,23
Температура поверхности
Примечание:

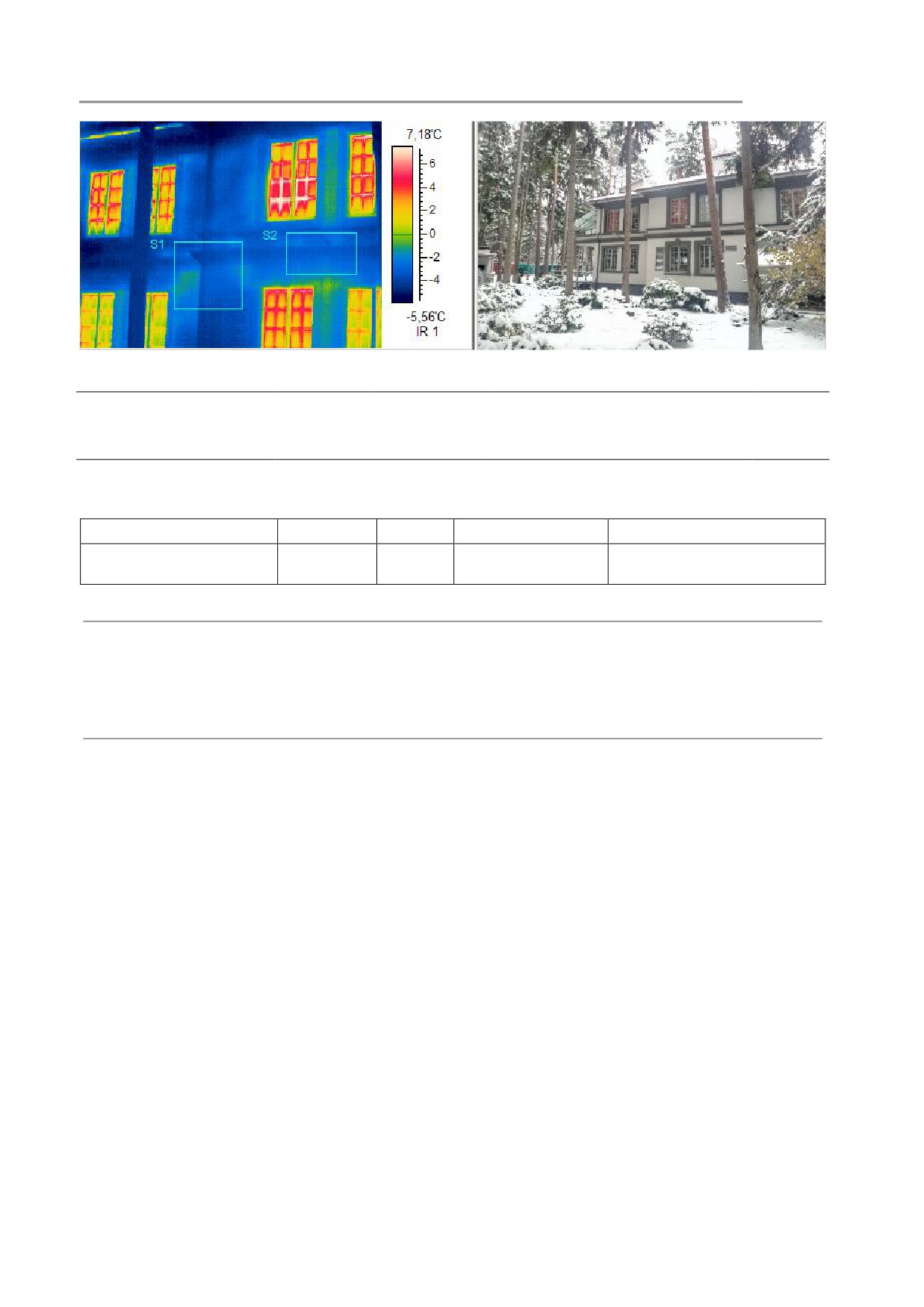

Испытуемые участки S1 и S2 соответствует требованиям СП 50.13330.2012 «Тепловая
защита зданийª.
26/37
Отчет о результатах тепловизионного обследования

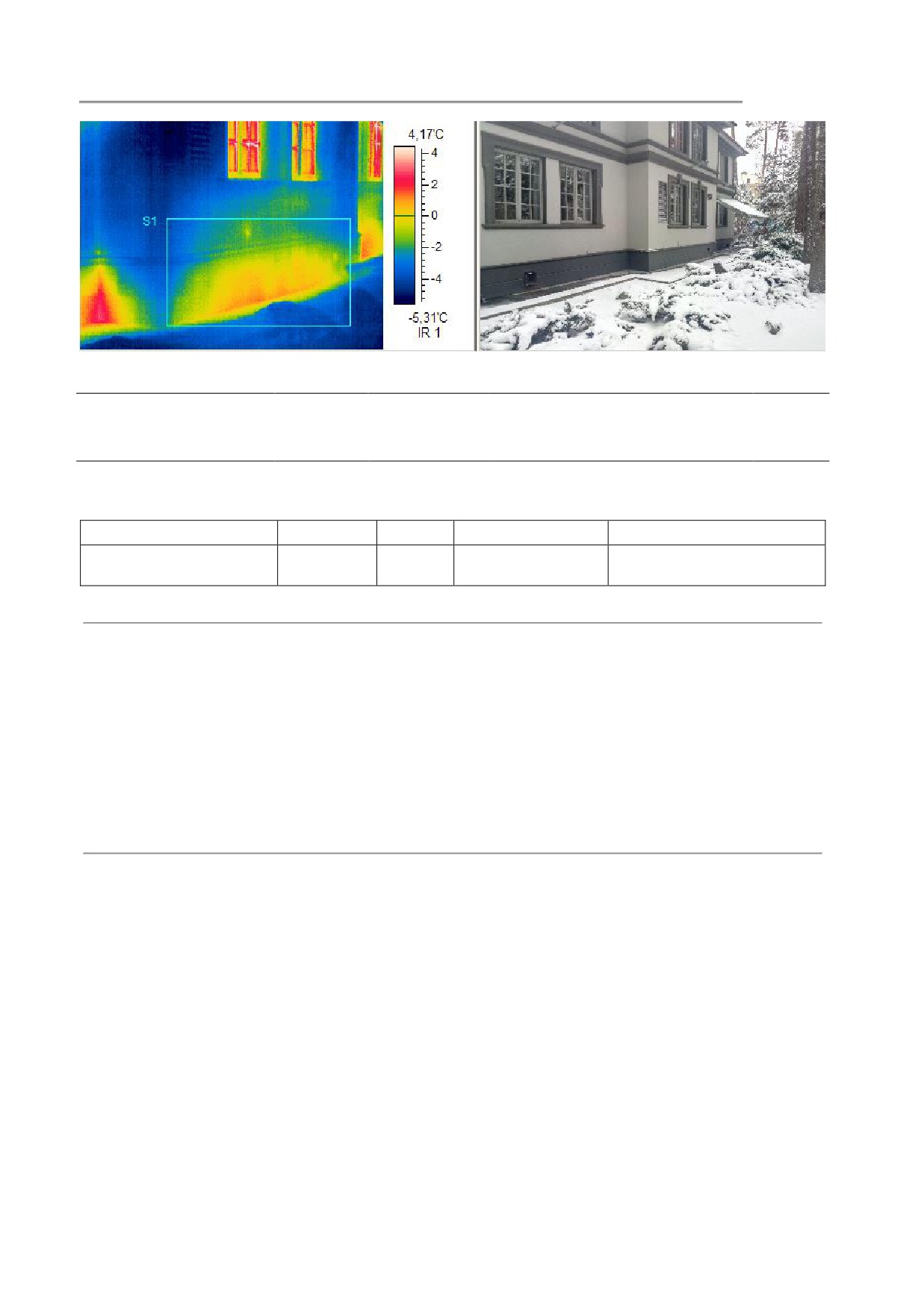

Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
-2,61
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
1,75
0,87
-2,61
Температура поверхности
Примечание:
Выявлена тепловая аномалия, на реперном участке, в области измерений S1.
Путем расчетов значения относительного сопротивления теплопередаче аномального
участка, получено расчетное значение равное 0,298. Не соответствует требованиям СП
50.13330.2012 «Тепловая защита зданийª. Для жилых зданий и сооружений значение
сопротивления теплопередаче должно составлять не менее 0,85.

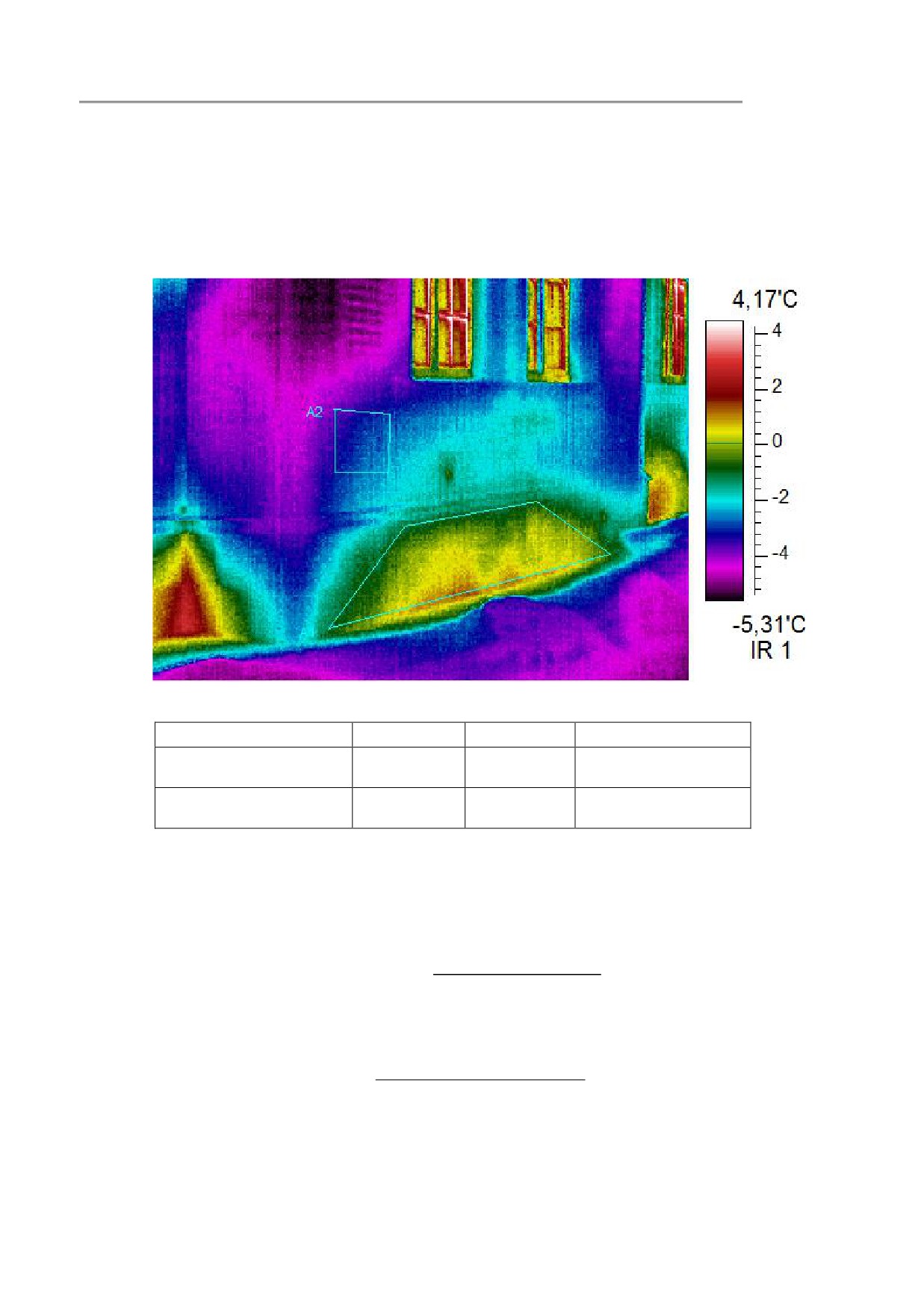

Расчет данного ОК (см. страницу 33)
27/37
Отчет о результатах тепловизионного обследования

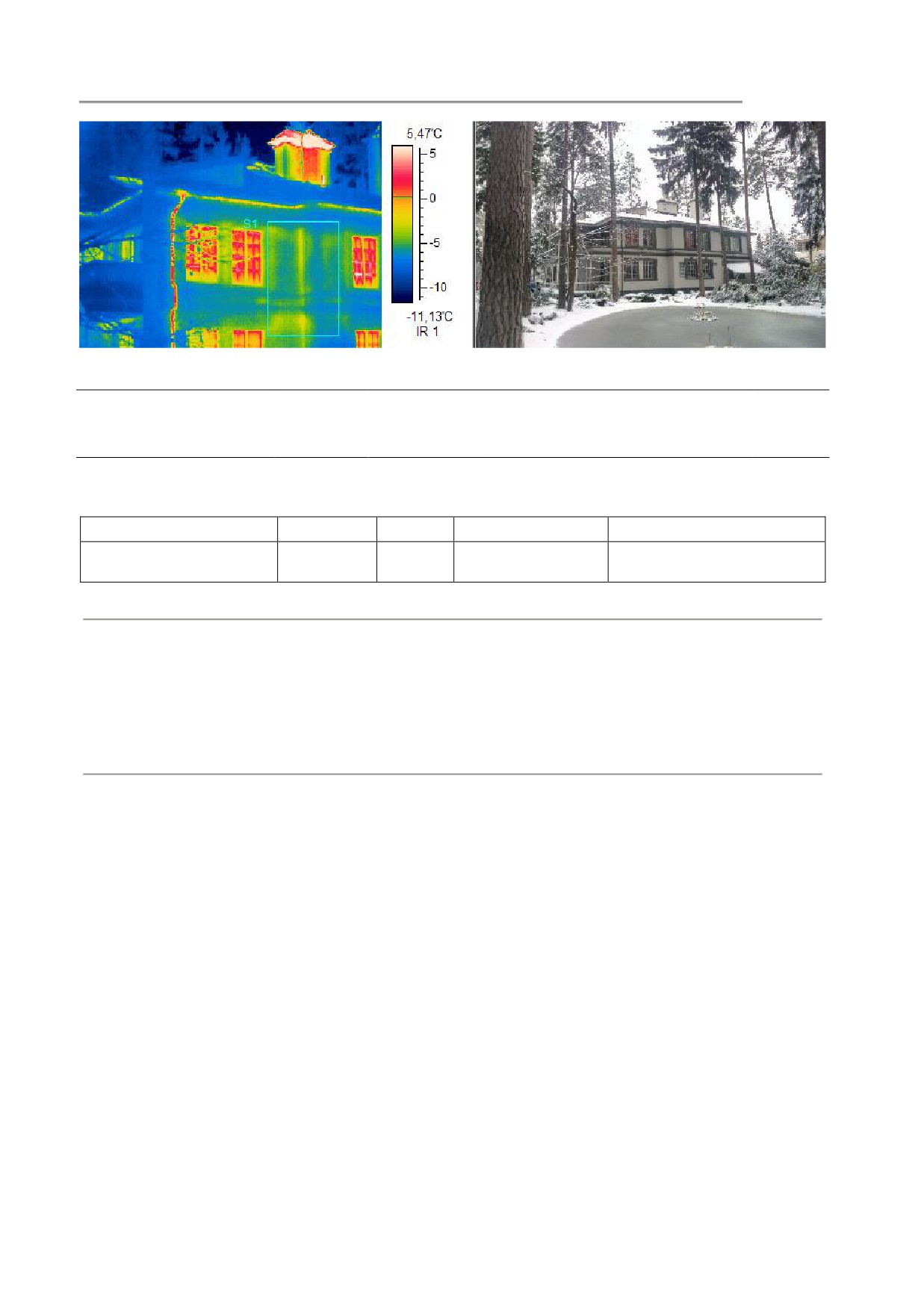

Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
-4,59
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
-0,94
0,87
-4,59
Температура поверхности
Примечание:
Испытуемый участок S1 не соответствует требованиям СП 50.13330.2012 «Тепловая
защита зданийª, но и не берется в расчет, как дефектный, по причине конструктивных
особенностей внешних угловых сопряжений строительных ограждений для всех типов
строений. Тепловая энергия в них имеет хаотичное и особенное распространение.
28/37
Отчет о результатах тепловизионного обследования
Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
-2,51
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
-1,15
0,87
-2,51
Температура поверхности
Примечание:
Испытуемые участки S1 соответствует требованиям СП 50.13330.2012 «Тепловая защита
зданийª.
29/37
Отчет о результатах тепловизионного обследования
Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
-2,54
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
5,82
0,87
-2,54
Температура поверхности
Примечание:

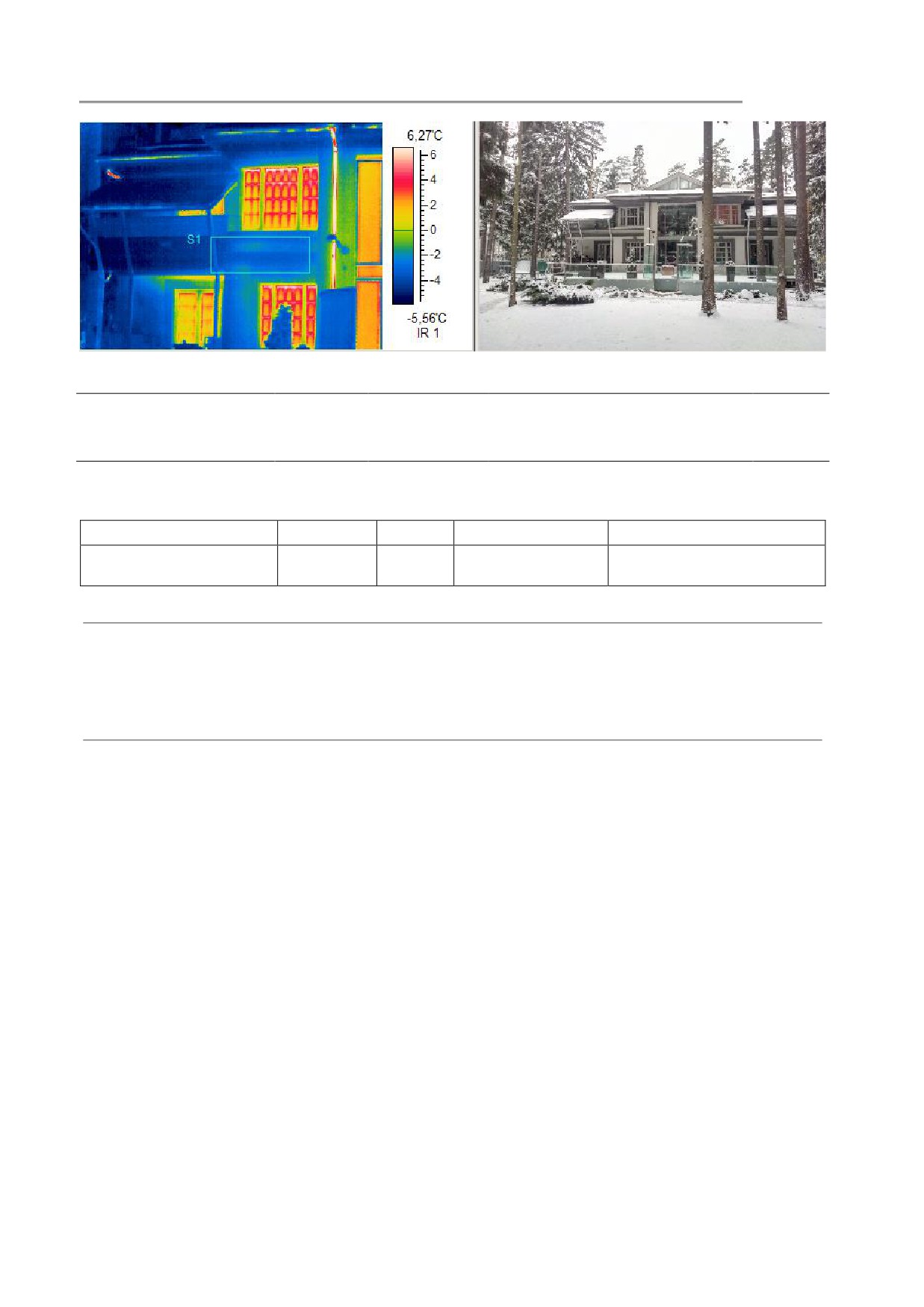

Испытуемые участки S1 существенно не соответствует требованиям СП 50.13330.2012
«Тепловая защита зданийª. Данная тепловая аномалия имеет локальное проявление и не
может пагубно влиять, как на микроклимат внутри помещений в целом, так и на
энергоэффективность объекта обследования.
30/37
Отчет о результатах тепловизионного обследования

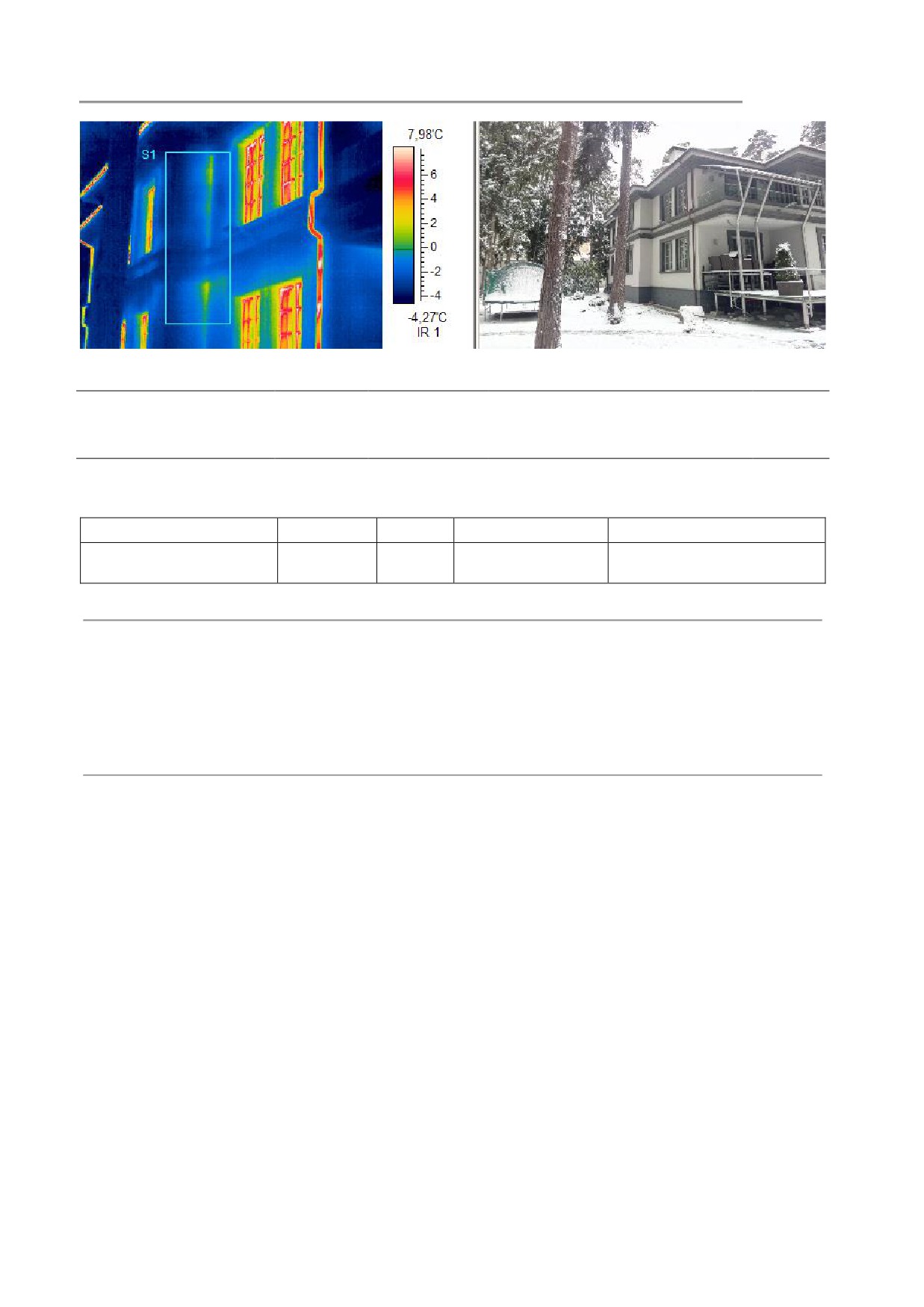

Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
-1,53
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
2,17
0,87
-1,53
Температура поверхности
Примечание:
Испытуемый участок S1 не соответствует требованиям СП 50.13330.2012 «Тепловая
защита зданийª, но и не берется в расчет, как дефектный, по причине конструктивных
особенностей внешних угловых сопряжений строительных ограждений для всех типов
строений. Тепловая энергия в них имеет хаотичное и особенное распространение.
31/37
Отчет о результатах тепловизионного обследования
Дата:
04.11.16. Коэффициент излучения:
0,87
Графические данные:
Время:
12:00 Отраж.темп.[°C]:
-2,07
Выделение изображений:
Измеряемые объекты
Темп.[°C]
Излуч.
Отраж.темп.[°C]
Примечания
Область измерений, S1
-0,53
0,87
-2,07
Температура поверхности
Примечание:

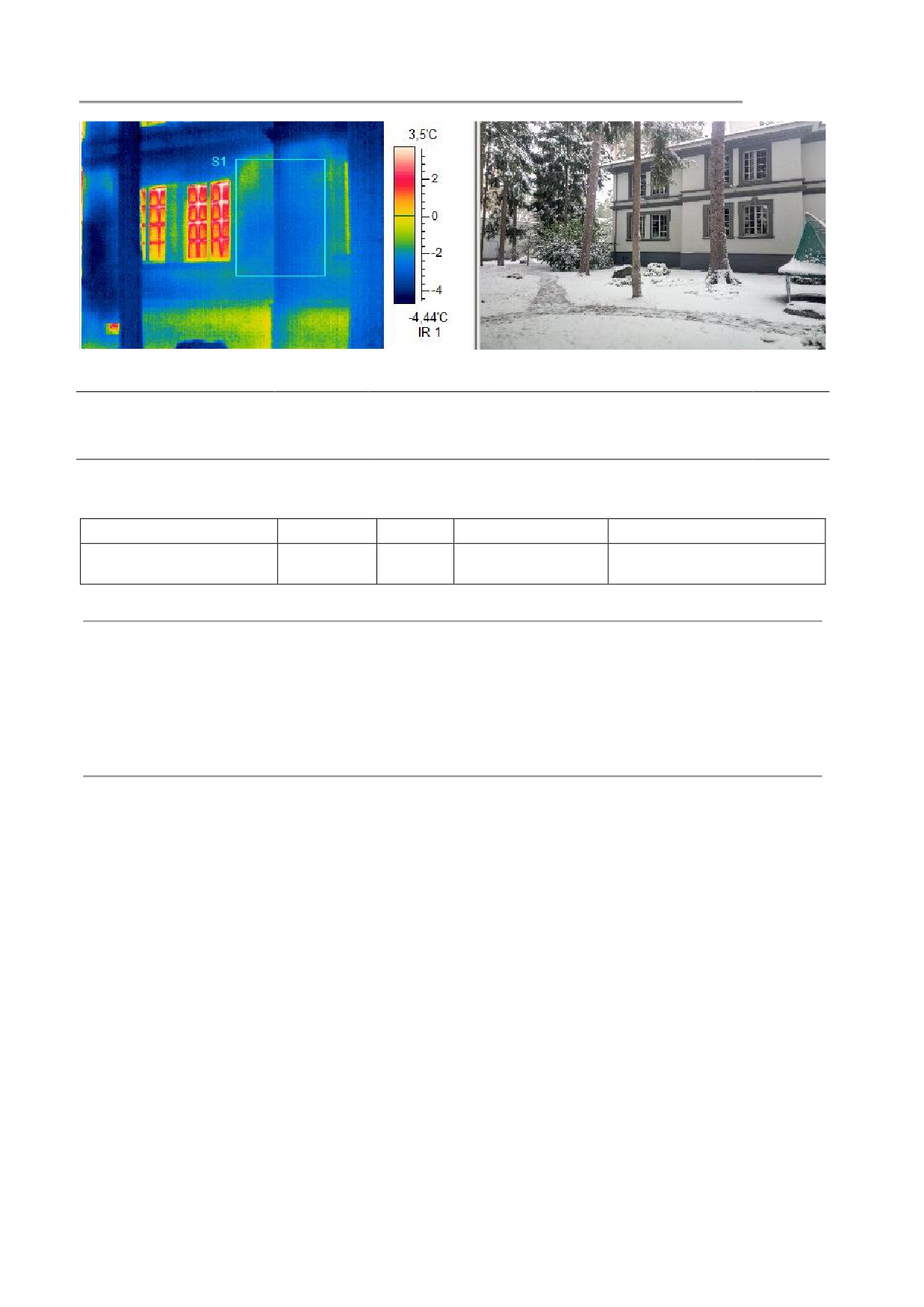

Тепловых аномалий по глади ограждающих конструкций, на реперном участке измерений,
выявлено не было. На данной Термограмме выявлены ранее зарегистрированные участки
не соответствующее требованиям СП 50.13330.2012 «Тепловая защита зданийª, по
цокольной части объекта обследования.
32/37
Отчет о результатах тепловизионного обследования
5.1. Количественная оценка состояния части ОК при
расчетных условиях относительного сопротивления
теплопередаче.
Измеряемые объекты
Т. min[°C]
Т. max[°C]
Т. average [°C]
Область измерений, А1
-1,07
1,71
0,28
Область измерений, А2
-3,81
-1,72
-2,68
‘
Область А2 - базовая (температура соответствует бездефектной части ОК)
‘
Области А1 - дефектный участок, температура в котором выше чем на базовом
участке (тепловая аномалия).
(x,
y)
r
1
t
(x,
y)
н
н
0,282,68
r
=
1
0,298
2(2,68)(0,282,68
)
33/37
Отчет о результатах тепловизионного обследования
6. ЗАКЛЮЧЕНИЕ
Целью выполненной тепловизионной съемки объекта недвижимости являлось
наглядное выявление возможных скрытых конструктивных, технологических,
теплоизоляционных и строительно-монтажных дефектов в процессе эксплуатации, а
так же фиксация всех выявленных нарушений и температурных аномалий, при
определенных условиях, для последующего анализа полученной базы данных
термограмм на предмет соответствия допустимым значениям, согласно РД, ГОСТ и
СНИП, разработку и составление технического отчета установленного образца и
передачи такового Заказчику в электронной форме.
По термограммам, полученным в результате проведения термографической съемки,
можно сделать следующие выводы:
Температурное поле на поверхности диагностируемых поверхностей (ограждающих
конструкций) внутри помещений достаточно равномерное. Средний температурный
показатель по глади строительных ограждений на базовых участках измерений,
составил порядка 20,1С°, что является абсолютно допустимым значением, согласно
(СНиП 23-02-2003 п.5.8 и СП 50.13330.2012) с учетом натурных погодных условий
на момент проведения обследования.
Однако, были выявлены и зафиксированы тепловые аномалии в виде инфильтраций
наружного воздуха и участков промерзаний, преимущественно через устройства
оконных и дверных блоков, а так же прочих устройств свето-прозрачных
конструкций, в частности по причине эксплуатационного износа и деформации
уплотнительной системы, отсутствия сезонной или изначально некачественной
регулировки фурнитуры.
Так же выявлены множественные промерзания по монтажным швам устройств
оконных блоков по причине эксплуатационного износа и стандартной технологии
укладки уплотняющего материала, без дополнительной ветро- влаго защиты.
Так же были определены множественные инфильтрации через V-образные
резиновые штапики, которые имеют негерметичную структуру в местах уплотнения
свето-прозрачного полотна к каркасно-рамной конструкции оконных блоков.
Локально, выявлены угловые сопряжения ограждающих конструкций, через которые
происходит промерзание отдельных поверхностей внутренних строительных
ограждений.
Так или иначе, здесь перечислены все те дефекты, которые напрямую влияют на
нарушение микроклимата внутри помещений, в различные периоды времени, в
частности на повышенную влажность
По результатам тепловизионной съемки наружных поверхностей несущих
ограждающих конструкций, на базовых участках измерений, средний температурный
показатель составил
-1,1 С°, что является допустимым значением, согласно
(50.13330.2012
«Тепловая защита зданийª) для нормируемых жилых зданий и
сооружений. Включая устройство кровли в местах примыканий по скатам, по
фронтонам и в коньке.
Однако были зарегистрированы реперные испытуемые участки для последующего
теплотехнического расчета относительного сопротивления теплопередачи для
количественной оценки показателей. По результатам теплотехнических расчетов, к
дефектным участках объекта обследования можно отнести лишь цокольную часть,
предположительно по причине отсутствия отмостки с обустройством
теплоизоляционным слоем с заходом в грунт, для создания полноценной отсечки
участков промерзаний от теплопотерь, для исключения риска смещения «точки
росыª внутрь конструктивного пирога строительных ограждений.
34/37
Отчет о результатах тепловизионного обследования
7. РЕКОМЕНДАЦИИ ПО УСТРАНЕНИЮ
По возможности, провести операции по обустройству теплоизоляцией цокольной
части, с возможным заходом в грунт на 50-70см для создания полноценной отмостки
и как факт, на выходе, достижения нормируемых тепловых и температурных
показателей
на
поверхности.
Рекомендуем
применение
бесшовного
двухкомпонентного пенополиуретана, плотность не менее 38-42 кг/м3 толщиной не
менее 25мм нанесение методом напыления установкой высокого давления.
По возможности, провести операции по замене уплотнительной системы для
устройств всех оконных блоков с последующей сезонной регулировкой фурнитуры.
По возможности, провести операции по замене монтажных швов для устройств
оконных блоков там, где это необходимо. По возможности провести комплексную
замену в связи с эксплуатационным износом уплотнительного материала.
Рекомендуем доп. применение материалов для герметизации межпанельных швов
для герметизации уплотняющего материала по итогам установки для
дополнительной гидроизоляционной защиты, в частности снаружи и по мере
необходимости изнутри.
По возможности, провести герметизацию V-образных уплотнительных резиновых
штапиков, соответствующими материалами. Возможно применение герметиков либо
замена.
35/37
37/37
