ТЕХНИЧЕСКИЙ ОТЧЕТ ПО РЕЗУЛЬТАТАМ ОБСЛЕДОВАНИЯ И ОЦЕНКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ БАЛОК ПЕРЕКРЫТИЯ МЕЖДУ ПОДВАЛОМ И 1-М ЭТАЖОМ В ПОМЕЩЕНИИ

СОДЕРЖАНИЕ

ТЕХНИЧЕСКОЕ ЗАКЛЮЧЕНИЕ

ОШИБКА! ЗАКЛАДКА НЕ ОПРЕДЕЛЕНА.

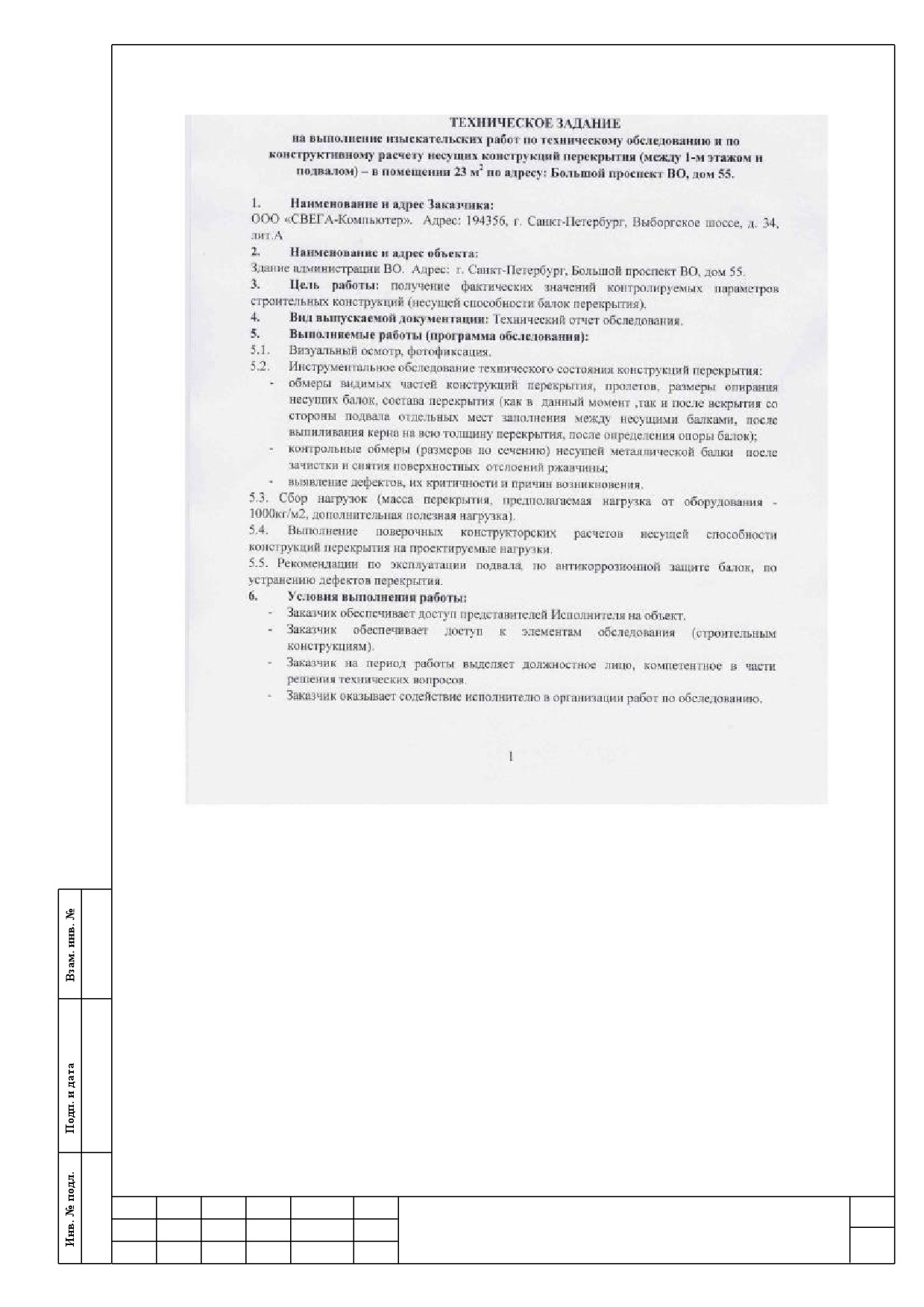

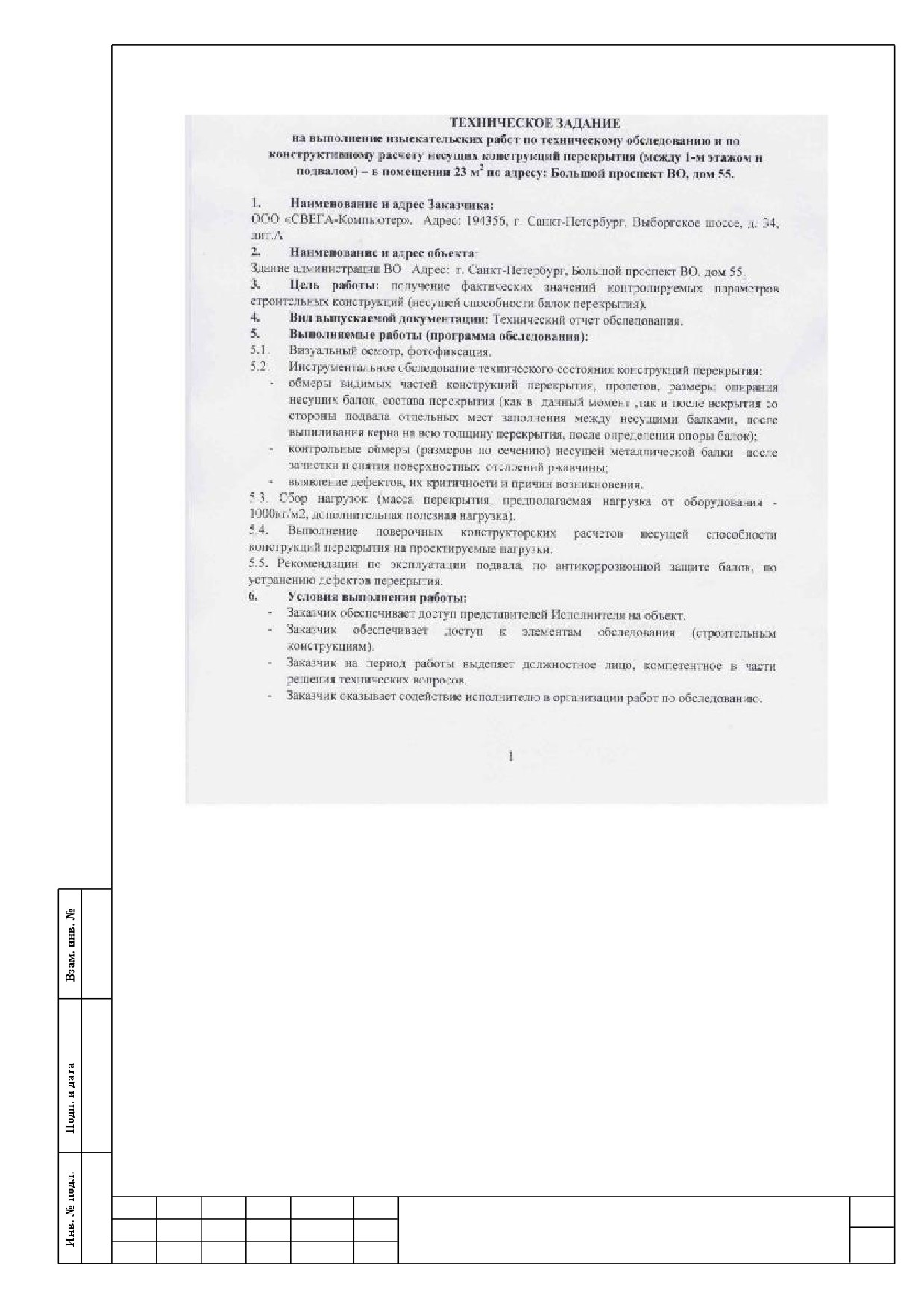

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

ОБЩИЕ СВЕДЕНИЯ

1.1. ОСНОВАНИЕ ДЛЯ ПРОВЕДЕНИЯ ОБСЛЕДОВАНИЯ

1.2. СВЕДЕНИЯ ОБ ОРГАНИЗАЦИИ, ПРОВОДИВШЕЙ ОБСЛЕДОВАНИЕ

1.3. СВЕДЕНИЯ О ПРИБОРНОМ ОСНАЩЕНИИ

1.4. ПЕРЕЧЕНЬ ОБСЛЕДУЕМЫХ КОНСТРУКЦИЙ

1.5. ДАННЫЕ О ЗАКАЗЧИКЕ

1.6. ЦЕЛЬ ОБСЛЕДОВАНИЯ

1.7. СВЕДЕНИЯ О РАССМОТРЕННОЙ В ПРОЦЕССЕ ОБСЛЕДОВАНИЯ ДОКУМЕНТАЦИИ

ХАРАКТЕРИСТИКА ОБЪЕКТА ОБСЛЕДОВАНИЯ

2.1. ОБЩИЕ СВЕДЕНИЯ

2.2. КОНСТРУКТИВНЫЕ РЕШЕНИЯ ОБЪЕКТА ОБСЛЕДОВАНИЯ

2.3. СВЕДЕНИЯ О ПРОЕКТНЫХ НАГРУЗКАХ И ВОЗДЕЙСТВИЯХ

РЕЗУЛЬТАТЫ ПРОВЕДЕННОГО ОБСЛЕДОВАНИЯ

3.1. МЕТОДИКА ПРОВЕДЕННОГО ОБСЛЕДОВАНИЯ

3.2. РЕЗУЛЬТАТЫ АНАЛИЗА ПРЕДСТАВЛЕННОЙ ДОКУМЕНТАЦИИ

3.3. РЕЗУЛЬТАТЫ ВИЗУАЛЬНОГО ОБСЛЕДОВАНИЯ КОНСТРУКЦИЙ

3.4. РЕЗУЛЬТАТЫ ВЫПОЛНЕННЫХ ОБМЕРНЫХ РАБОТ

3.5. РЕЗУЛЬТАТЫ ОПРЕДЕЛЕНИЯ ФАКТИЧЕСКИХ НАГРУЗОК И ВОЗДЕЙСТВИЙ

3.6. РЕЗУЛЬТАТЫ ПОВЕРОЧНЫХ РАСЧЕТОВ

3.7. ОБОСНОВАНИЕ НАИБОЛЕЕ ВЕРОЯТНЫХ ПРИЧИН ПОЯВЛЕНИЯ ДЕФЕКТОВ И

ПОВРЕЖДЕНИЙ

ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ

4.1. ВЫВОДЫ

4.2. РЕКОМЕНДАЦИИ

ПРИЛОЖЕНИЕ 1 ПРОГРАММА ОБСЛЕДОВАНИЯ

ОБЩИЕ ПОЛОЖЕНИЯ

ЦЕЛЬ ОБСЛЕДОВАНИЯ

ХАРАКТЕРИСТИКА ОБЪЕКТА

СОСТАВ РАБОТ ОБСЛЕДОВАНИЯ

ОТЧЕТНАЯ ДОКУМЕНТАЦИЯ ПО РЕЗУЛЬТАТАМ ОБСЛЕДОВАНИЯ

ТРЕБОВАНИЯ К КОМПЛЕКТУ И ФОРМЕ СДАТОЧНОЙ ДОКУМЕНТАЦИИ

МЕРЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ

ТРЕБОВАНИЯ К КАЧЕСТВУ

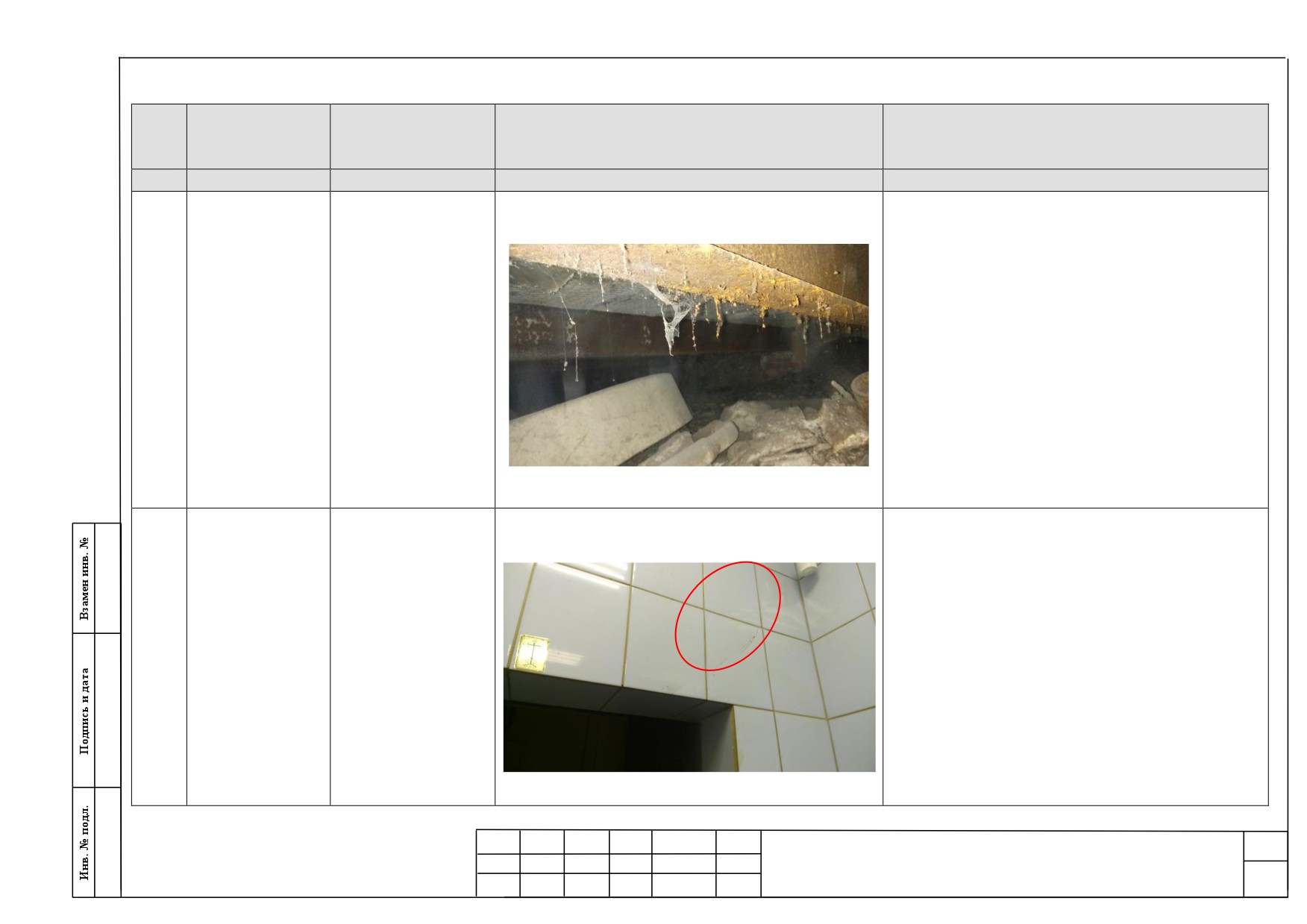

ПРИЛОЖЕНИЕ 2 ВЕДОМОСТЬ ДЕФЕКТОВ И ПОВРЕЖДЕНИЙ

ПРИЛОЖЕНИЕ 3 ФОТОМАТЕРИАЛЫ

ПРИЛОЖЕНИЕ 4 СПИСОК НОРМАТИВНОЙ, ТЕХНИЧЕСКОЙ И МЕТОДИЧЕСКОЙ

ДОКУМЕНТАЦИИ, ИСПОЛЬЗОВАННОЙ В ПРОЦЕССЕ ОБСЛЕДОВАНИЯ

ПРИЛОЖЕНИЕ 5 КОПИЯ СВИДЕТЕЛЬСТВ СРО

ПРИЛОЖЕНИЕ 6 ПОВЕРОЧНЫЕ РАСЧЕТЫ

ПРИЛОЖЕНИЕ 7 ГРАФИЧЕСКИЕ МАТЕРИАЛЫ

4/17-ТО

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

Разраб.

Красноштанов

Стадия

Лист

Листов

10.17

Обследование и оценка технического

Проверил

Шуб

10.17

состояния строительных конструкций

Помещения шлифовального участка

ООО «Амеландª

Си

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Безопасность

Комплексное свойство объекта противостоять его переходу в

эксплуатации

аварийное состояние, определяемое: проектным решением и

здания

степенью его реального воплощения при строительстве; текущим

(сооружения)

остаточным ресурсом и техническим состоянием объекта;

степенью изменения объекта (старение материала, перестройки,

перепланировки, пристройки, реконструкции, капитальный ремонт

и т. п.) и окружающей среды как природного, так и техногенного

характера; совокупностью антитеррористических мероприятий и

степенью их реализации; нормативами по эксплуатации и

степенью их реального осуществления.

Текущее

Техническое состояние зданий и сооружений на момент их

техническое

обследования или проводимого этапа мониторинга.

состояние зданий

(сооружений)

Моральный износ

Постепенное

(во

времени)

отклонение

основных

здания

эксплуатационных показателей от современного уровня

технических требований эксплуатации зданий и сооружений.

Физический износ

Ухудшение технических и связанных с ними эксплуатационных

здания

показателей здания, вызванное объективными причинами.

Восстановление

Комплекс

мероприятий,

обеспечивающих

доведение

эксплуатационных качеств конструкций, пришедших в

ограниченно работоспособное состояние, до уровня их

первоначального состояния, определяемого соответствующими

требованиями

нормативных

документов

на

момент

проектирования объекта.

Усиление

Комплекс мероприятий, обеспечивающих повышение несущей

способности и эксплуатационных свойств строительной

конструкции или здания и сооружения в целом, включая грунты

основания, по сравнению с фактическим состоянием или

проектными показателями.

Обследование

Комплекс мероприятий по определению и оценке фактических

значений контролируемых параметров, характеризующих

эксплуатационное состояние, пригодность и работоспособность

объектов обследования и определяющих возможность их

дальнейшей эксплуатации или необходимость восстановления и

усиления.

Дефект

Отдельное несоответствие конструкций какому-либо параметру,

установленному проектом или нормативным документом (СНиП,

ГОСТ, ТУ, СН и т.д.).

Повреждение

Неисправность, полученная конструкцией при изготовлении,

транспортировании, монтаже или эксплуатации.

Поверочный

Расчет существующей конструкции по действующим нормам

расчет

проектирования с введением в расчет полученных в результате

обследования или по проектной и исполнительной документации

геометрических параметров конструкции, фактической прочности

строительных материалов, действующих нагрузок, уточненной

расчетной схемы с учетом имеющихся дефектов и повреждений.

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

Критерии оценки

Установленное проектом или нормативным документом

количественное или качественное значение параметра,

характеризующего прочность, деформативность и другие

нормируемые характеристики строительной конструкции.

Категория

Степень эксплуатационной пригодности строительной конст-

технического

рукции или здания и сооружения в целом, установленная в

состояния

зависимости от доли снижения несущей способности и

эксплуатационных характеристик конструкций.

Оценка

Установление степени повреждения и категории технического

технического

состояния строительных конструкций или зданий и сооружений в

состояния

целом на основе сопоставления фактических значений

количественно оцениваемых признаков со значениями этих же

признаков, установленных проектом или нормативным

документом.

Нормативный

Категория технического состояния, при котором количественное и

уровень

качественное значение параметров всех критериев оценки

технического

технического состояния строительных конструкций зданий и

состояния

сооружений соответствуют требованиям нормативных документов

(СНиП, ТСН, ГОСТ, ТУ, и т.д.).

Нормативное

Категория технического состояния, при котором количественные и

техническое

качественные значения параметров всех критериев оценки

состояние

технического состояния строительных конструкций зданий и

сооружений, включая состояние грунтов основания, соответствуют

установленным в проектной документации значениям с учетом

пределов их изменения.

Работоспособное

Категория технического состояния, при которой некоторые из

техническое

числа оцениваемых контролируемых параметров не отвечают

состояние

требованиям проекта или норм, но имеющиеся нарушения

требований в конкретных условиях эксплуатации не приводят к

нарушению работоспособности, и необходимая несущая

способность конструкций и грунтов основания с учетом влияния

имеющихся дефектов и повреждений обеспечивается.

Ограниченно

Категория технического состояния строительной конструкции или

работоспособное

здания и сооружения в целом, включая состояние грунтов

техническое

основания, при которой имеются крены, дефекты и повреждения,

состояние

приведшие к снижению несущей способности, но отсутствует

опасность внезапного разрушения, потери устойчивости или

опрокидывания, и функционирование конструкций и эксплуатация

здания или сооружения возможно либо при контроле

(мониторинге) технического состояния, либо при проведении

необходимых мероприятий по восстановлению или усилению

конструкций и

(или) грунтов основания и последующем

мониторинге технического состояния (при необходимости).

Аварийное

Категория технического состояния строительной конструкции или

состояние

здания и сооружения в целом, включая состояние грунтов

основания, характеризующаяся повреждениями и деформациями,

свидетельствующими об исчерпании несущей способности и

опасности обрушения и

(или) характеризующаяся кренами,

которые могут вызвать потерю устойчивости объекта.

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

1. ОБЩИЕ СВЕДЕНИЯ

1.1. Основание для проведения обследования

Основанием для проведения работ являются:

 договор №4/17 от 29 сентября 2017 года между «Заказчикомª - ООО

«СВЕГА-Компьютерª и «Исполнителемª - ООО «Амеландª;

 техническое задание Заказчика.

1.2. Сведения об организации, проводившей обследование

Организация

ООО «Амеландª

Генеральный директор

Вдовенко Сергей Владимирович

198099, Санкт-Петербург, ул. Промышленная, д. 19, лит. Н,

Почтовый (фактический) и

пом. 100-н

юридический адрес

№ МРП-1039-2017-7805705221-01

Свидетельство о допуске к определённому виду или видам

Свидетельства СРО

работ, которые оказывают влияние на безопасность

объектов капитального строительства

1.3. Сведения о приборном оснащении

№

Наименование, поверка прибора

Назначение

п.п.

Дальномер лазерный

Измерение размеров здания

Определение фактических размеров

Рулетка ленточная 10м

конструкций

Измерение толщины металлических

Штангенциркуль

элементов

Линейка стальная длиной 300 мм

Измерение швов

ИПС МГ-4.01, Зав. №12465, св-во о

Определение прочности методом

поверке 14954/2017 до 15.05.2018

ударного отскока

1.4. Перечень обследуемых конструкций

В соответствие с техническим заданием обследованию подлежат

следующие строительные конструкции:

 стальные балки перекрытия;

 места опираний несущих балок на стены;

 ж. б. перекрытие;

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

1.5. Данные о Заказчике

Организация заказчика - Общество с ограниченной ответственностью

«СВЕГА-Компьютерª, 194356, г. Санкт-Петербург, Выборгское шоссе, д. 34,

лит. А.

Заместитель генерального директора по продажам - Даниленко А.В.

1.6. Цель обследования

Цель обследования - получение фактических значений контролируемых

параметров строительных конструкций

(несущей способности балок

перекрытия). Результат обследования

- технический отчет о фактической

несущей способности балок перекрытия и технического состояния конструкций

перекрытия, с рекомендациями о необходимости и способах устранения

выявленных дефектов и повреждений, соответствующий требованиям ГОСТ

31937-2011

«Здания и сооружения. Правила обследования и мониторинга

технического состоянияª, СП 13-102-2003 «Правила обследования несущих

строительных конструкций зданий и сооруженийª.

1.7. Сведения о рассмотренной в процессе обследования

документации

Вид документации

Наименование документации

Проектная и

Не представлена

рабочая

Эксплуатационная

Не представлена

Исполнительная

Не представлена

Заключения

Не представлены

специализированных

организаций

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

2. ХАРАКТЕРИСТИКА ОБЪЕКТА ОБСЛЕДОВАНИЯ

2.1. Общие сведения.

Перекрытие обследуемого помещения площадью 23 м² находится на

первом этаже здания администрации Василеостровского района,

расположенного по адресу: Г. Санкт-Петербург, Большой пр. ВО дом 55.

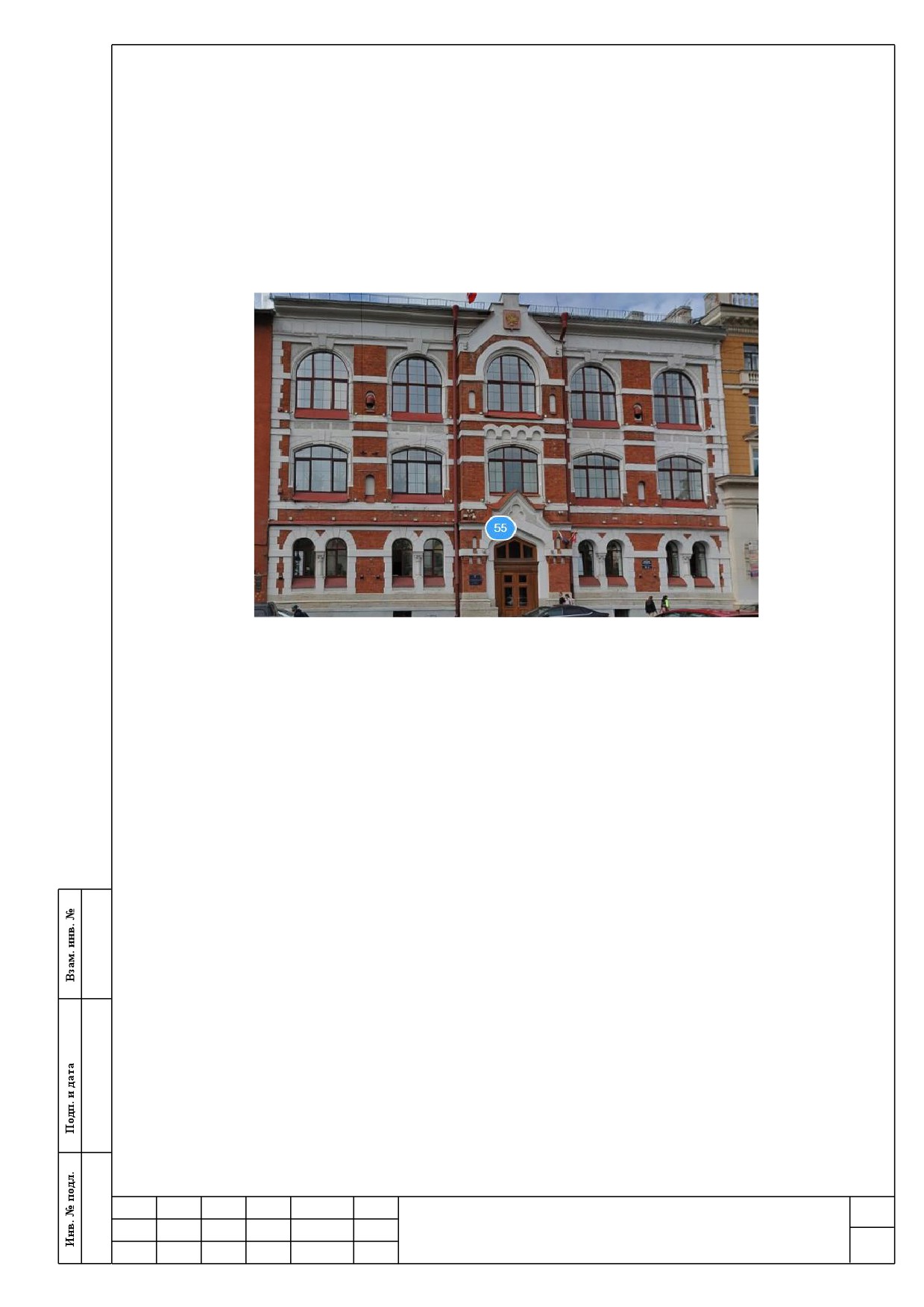

Рис. 2.1. Общий вид фасада со стороны Большого проспекта

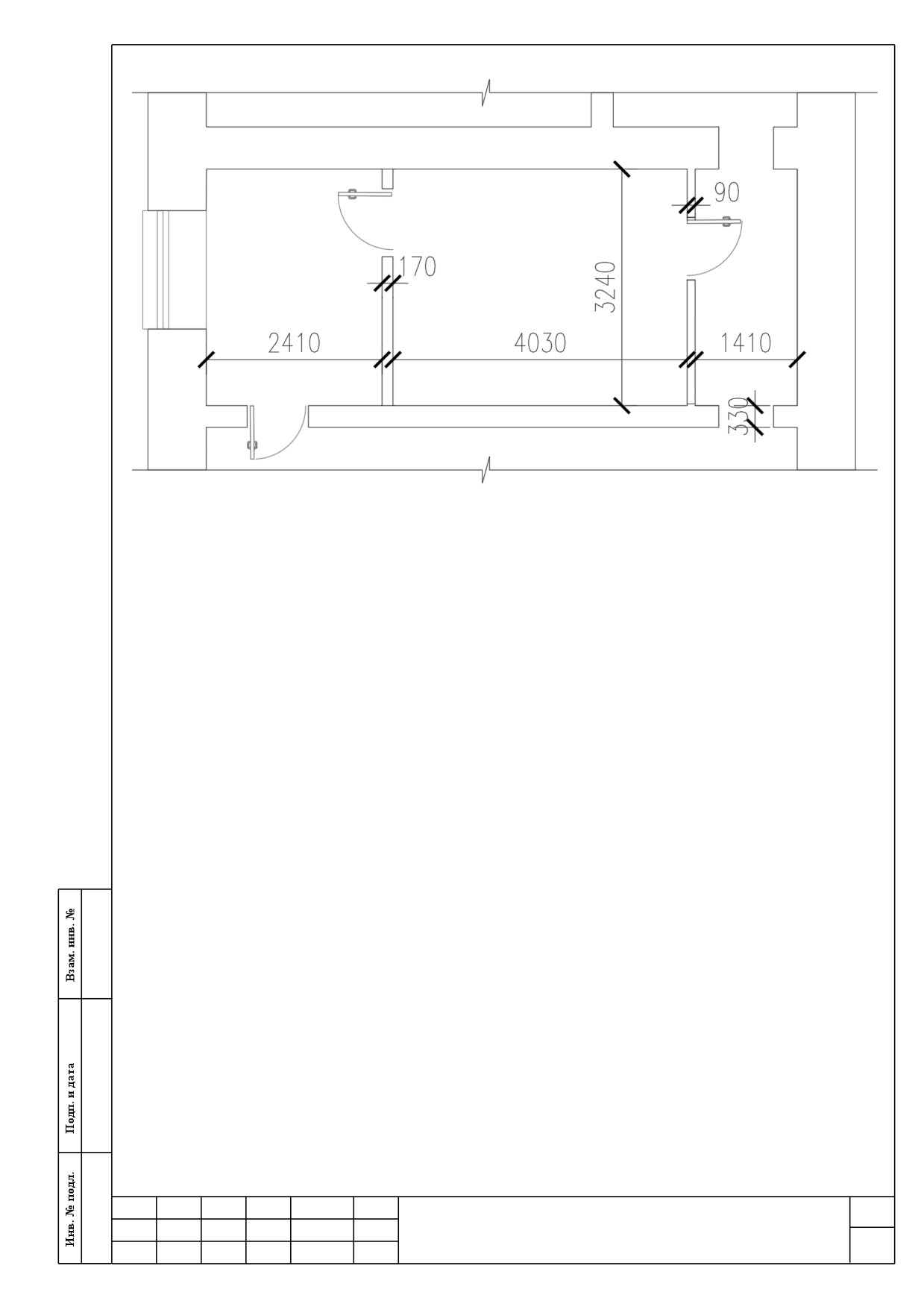

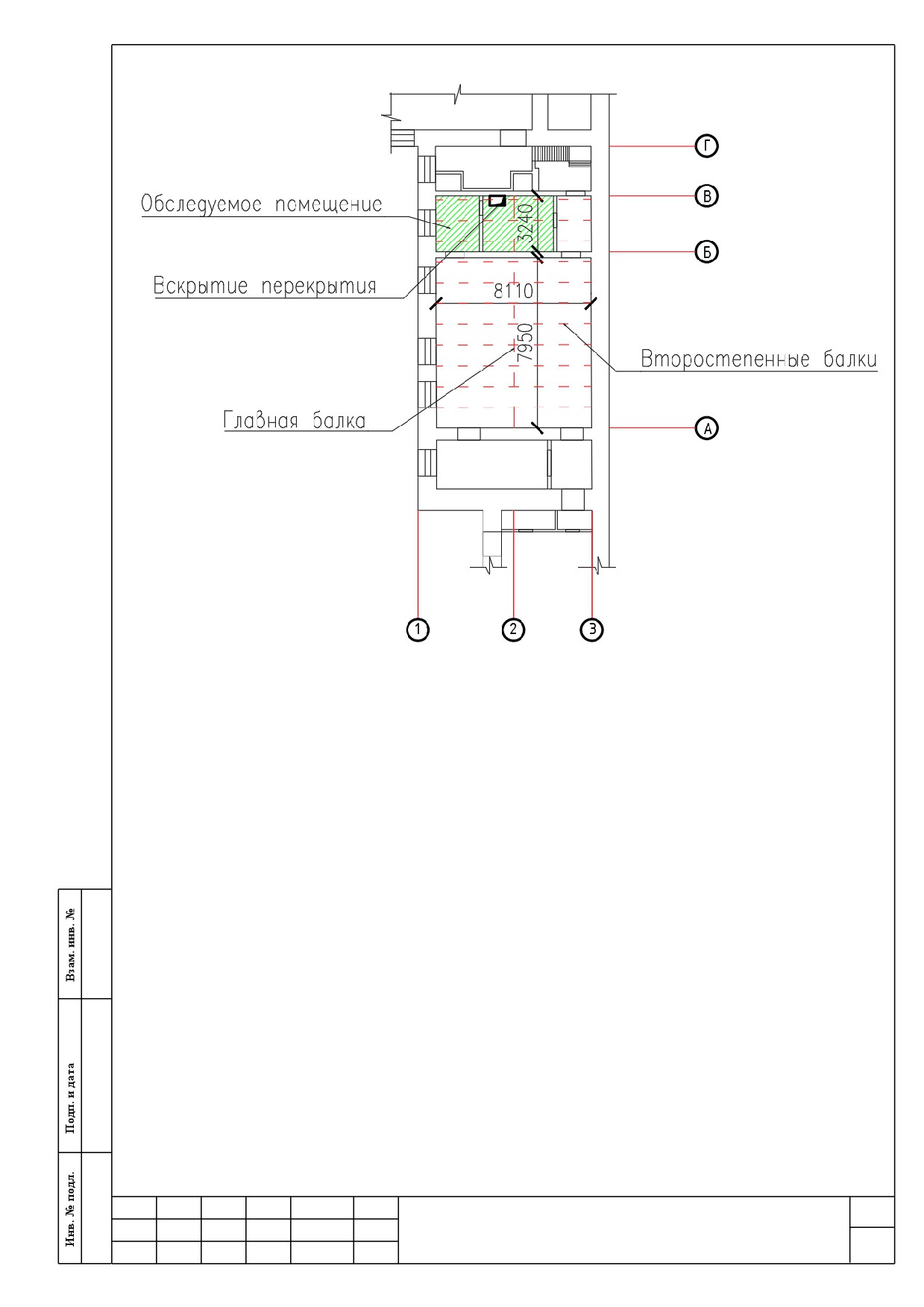

Размеры перекрытия обследуемого помещения в плане

3,24î6,61 м.

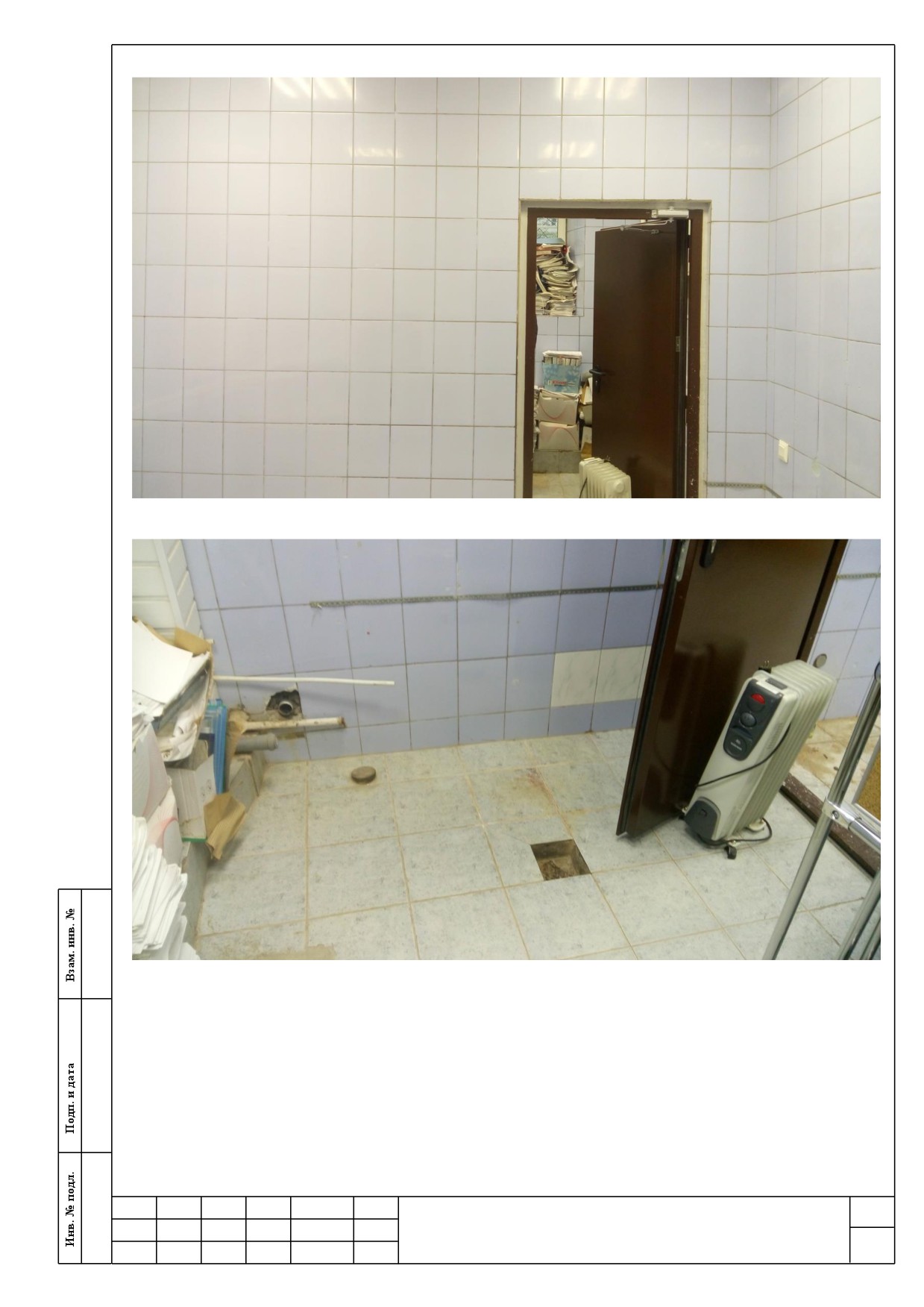

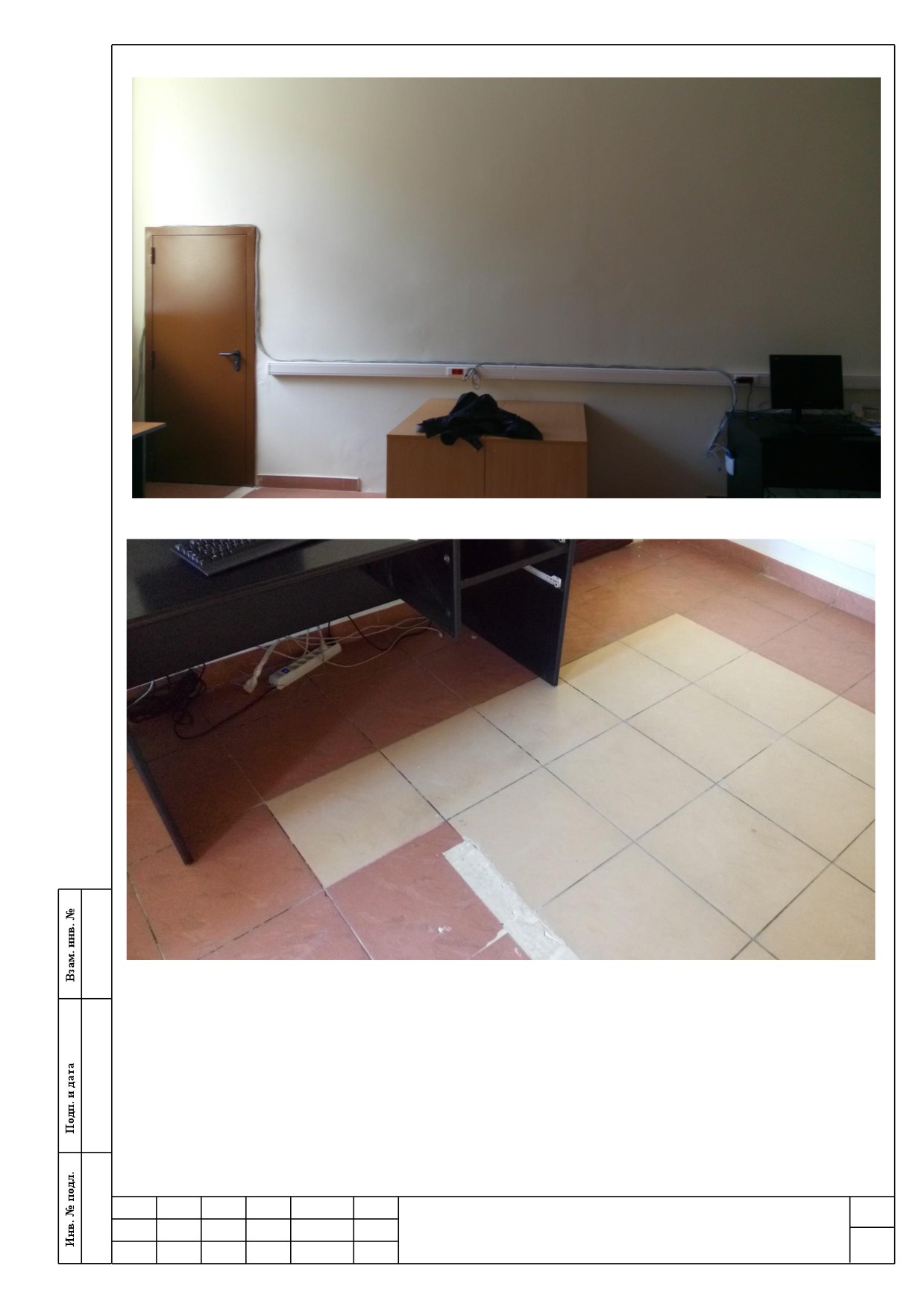

Высота этажа помещения составляет

4,16 м. Пол и стены обследуемого

помещения отделаны керамической плиткой, потолок

- подвесной типа

«Armstrongª. На момент обследования помещение находилось в пустующем

состоянии.

Основными конструктивными элементами помещения являются:

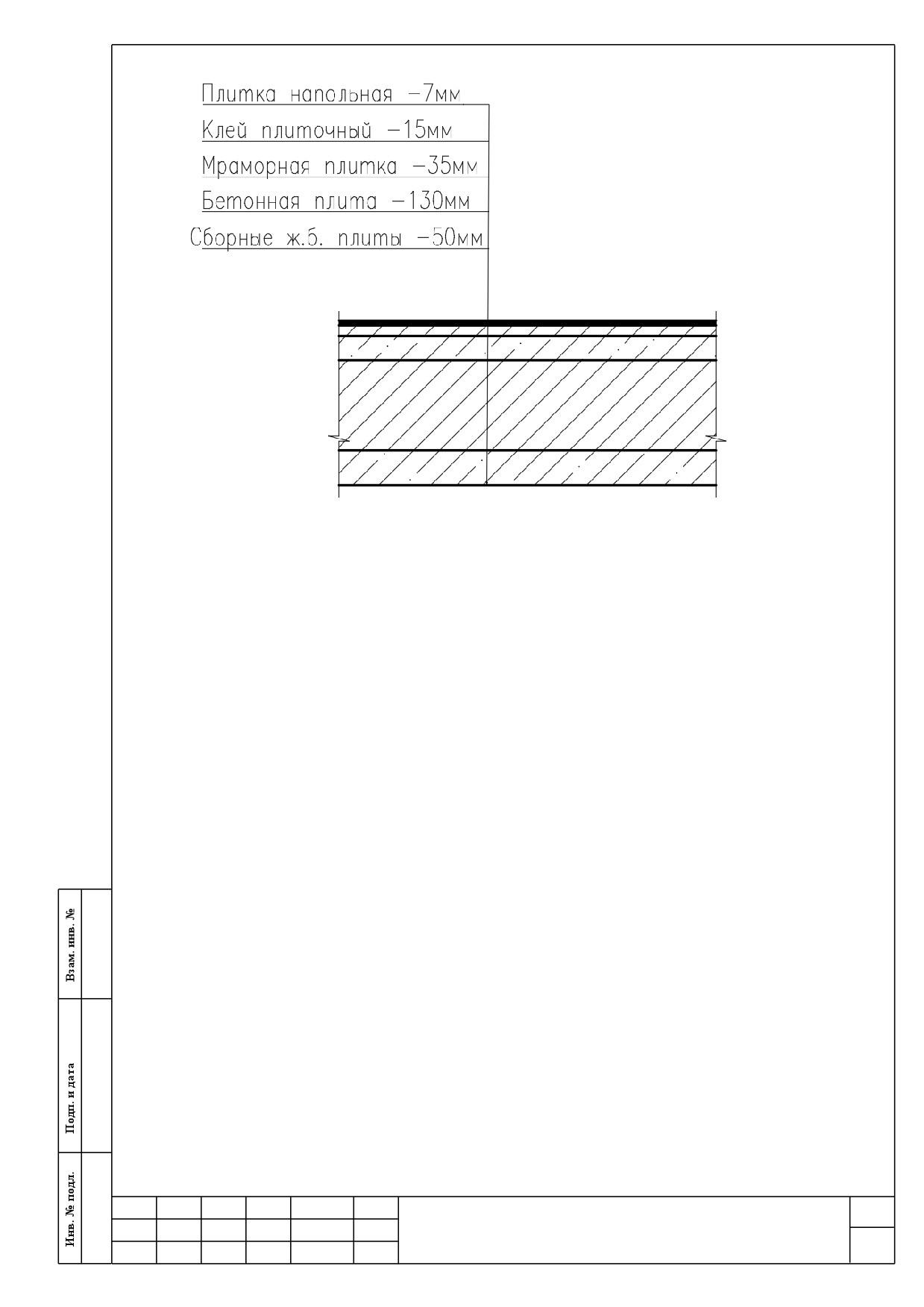

− перекрытие над подвалом - ж.б. по стальным балкам;

− стены несущие - кирпичные;

− перегородки - кирпичные;

Конструктивная схема здания

- бескаркасная с продольными и

поперечными несущими стенами. Устойчивость и геометрическая

неизменяемость обеспечивается за счет перевязки продольных и поперечных

стен и связей в уровне дисков перекрытий.

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

2.2. Конструктивные решения объекта обследования

2.2.1. Перекрытие над подвалом.

Несущими конструкциями перекрытия над подвалом являются стальные

2-ух пролётные балки двутаврового сечения с шагом 1,09 м, высота сечения 230

мм. По краям балки опираются на кирпичные стены, по центру - на главную

стальную балку составного сечения из двутавров высотой сечения 230 мм.

Главная балка по краям опирается на кирпичные стены и промежуточные

опоры.

По верхним полкам балок уложены сборные ж.б. плиты толщиной 50 мм.

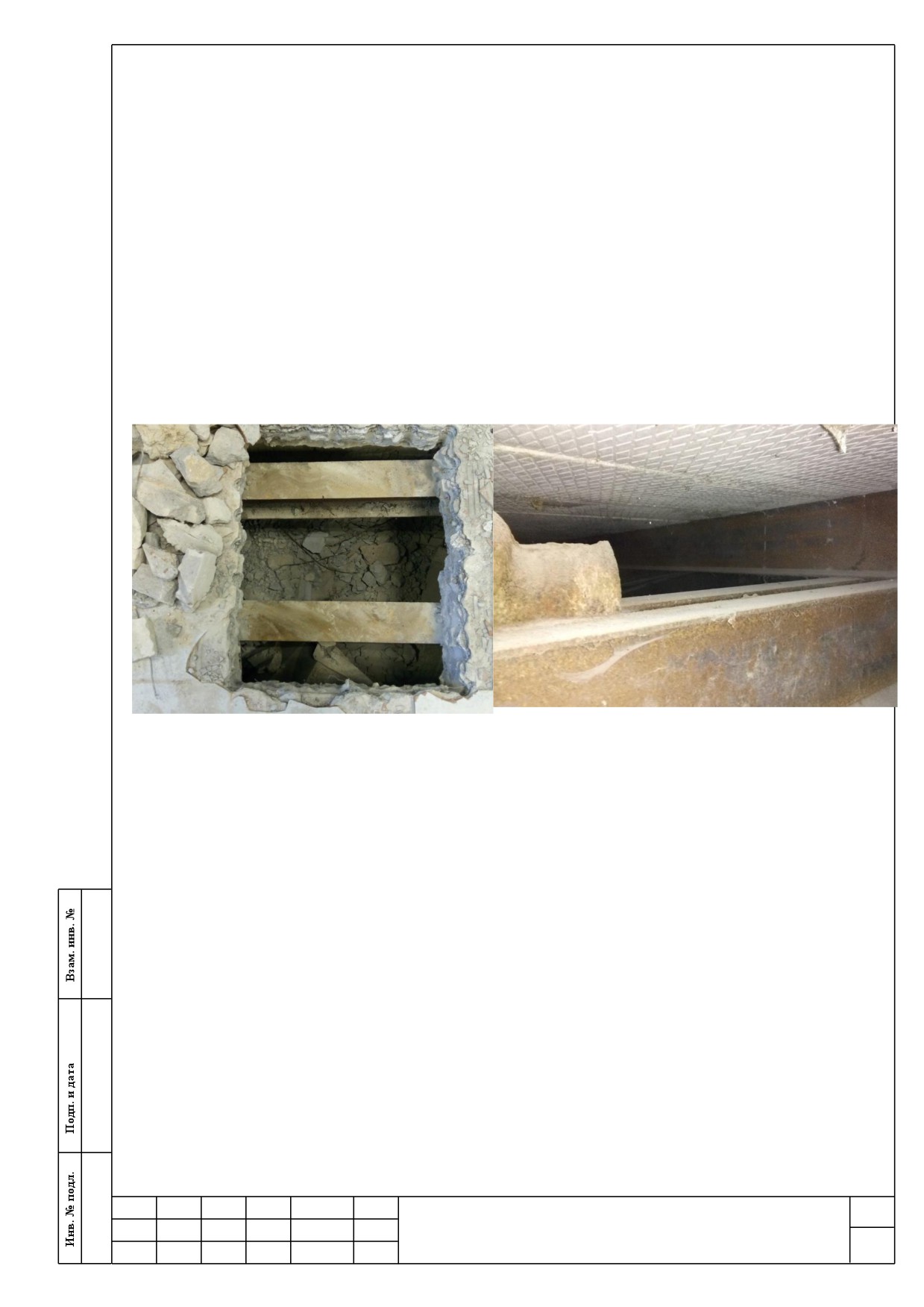

Рис. 2.3. Ж.б. перекрытие

Рис.

2.4. Балки перекрытия. Сборные ж.б.

плиты

2.2.2. Стены.

Стены несущие, выполнены из керамического кирпича на известковом

растворе. Толщина несущих стен составляет 640 мм.

Перегородки выполнены из керамического кирпича толщиной 210 - 330

мм (с отделкой керамической плиткой).

2.2.3. Пол

Пол выполнен из керамической напольной плитки. Состав пола подробно

представлен на рис. 2.5.

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

Рис. 2.5. Состав пола

2.3. Сведения о проектных нагрузках и воздействиях

Проектная документация отсутствует.

3. РЕЗУЛЬТАТЫ ПРОВЕДЕННОГО ОБСЛЕДОВАНИЯ

3.1. Методика проведенного обследования

В ходе проведенного технического обследования были выполнены

следующие виды работ согласно ГОСТ 31937-2011 «Здания и сооружения.

Правила обследования и мониторинга технического состоянияª и требований

Технического задания Заказчика:

Подготовительный этап:

 разработка программы проведения технического обследования

объекта с учётом требований руководящих и нормативных документов в

области инженерных обследований, технического задания Заказчика;

 сбор имеющейся эксплуатационно-технической документации по

объекту обследования.

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

Визуальное обследование:

 визуальное обследование с целью предварительной оценки

технического состояния строительных конструкций, уточнения расположения

несущих конструкций;

 выполнение обмерных работ;

 выявление основных видимых дефектов по обследуемым

конструкциям с их фотофиксацией. Разработка схем и ведомостей дефектов и

повреждений с фиксацией мест их расположения, характера и описания.

Камеральные работы:

 составление ведомости дефектов и повреждений;

 анализ причин появления выявленных дефектов и повреждений с

выдачей рекомендаций по их устранению;

 оценка технического состояния строительных конструкций.

3.2. Результаты анализа представленной документации

Проектная и рабочая, эксплуатационная, исполнительная документация и

заключения специализированных организаций не представлены.

3.3. Результаты визуального обследования конструкций

Обследование строительных конструкций производилось в октябре 2017

года.

3.3.1. Результаты визуального обследования балок перекрытия

Архивная техническая документация на перекрытие над подвалом

отсутствует.

По результатам визуального освидетельствования можно сделать

выводы, о том, что стальные балки находятся в работоспособном состоянии.

Не допустимых прогибов, повреждений, деформации, коррозии уменьшающей

сечение элементов - не обнаружено.

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

3.3.2. Результаты визуального освидетельствования других несущих

конструкций обследуемого помещения

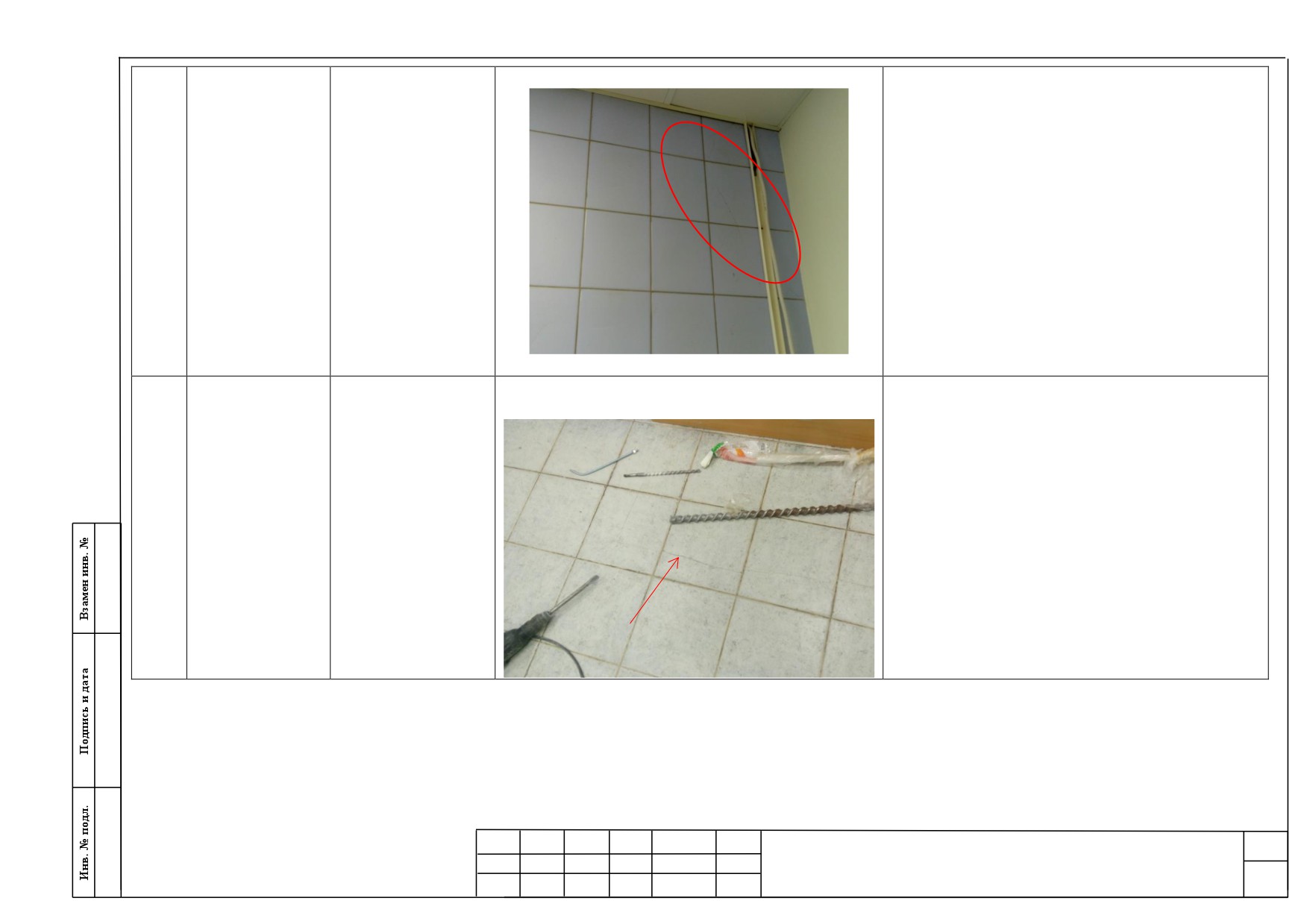

В результате визуального обследования несущих кирпичных стен были

выявлены следующие дефекты и повреждения:

− трещины в керамической плитке отделки стены;

− трещины в керамической напольной плитке.

3.4. Результаты выполненных обмерных работ

В ходе проведения данного этапа определялись геометрические

параметры строительных конструкций, шаг их расположения при помощи

лазерного дальномера cosmo mini зав. № 014469 и рулетки 10,0м х 25мм.

Также в соответствии с требованиями СП

13-102-2003

«Правила

обследования несущих строительных конструкций зданий и сооруженийª были

выполнены следующие виды работ:

− уточнены разбивочные оси сооружения, его горизонтальные и

вертикальные размеры;

− проверены пролеты и шаг несущих конструкций;

− замерены основные геометрические параметры несущих конструкций;

− определены фактические размеры расчетных сечений конструкций и

их элементов.

Результаты вышеперечисленных работ представлены в Приложении 8.

3.5. Результаты определения фактических нагрузок и воздействий

Согласно действующим в настоящее время СП 20.13330.2016 «Нагрузки

и воздействияª нагрузки, следующие:

− участки обслуживания и ремонта оборудования

- нормативное

значение 1,5 кПа (150 кгс/м²);

По данным заказчика на перекрытие и балки воздействуют

дополнительные нагрузки:

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

− оборудование серверной - 1000 кг/м² (см. Техническое задание);

3.5.1. Определение фактических сечений балок перекрытия

При проведении инструментального обследования выполнялось

определение сечений балок перекрытия. Определение сечений выполнялось из

помещения подвала. Результаты инструментального обследования

представлены ниже (рис.2.6.-2.7.).

По результатам выполненных работ установлено:

 второстепенные балки - I23Б1 по ГОСТ 26020-83;

 главная балка - I23Б1 по ГОСТ 26020-83.

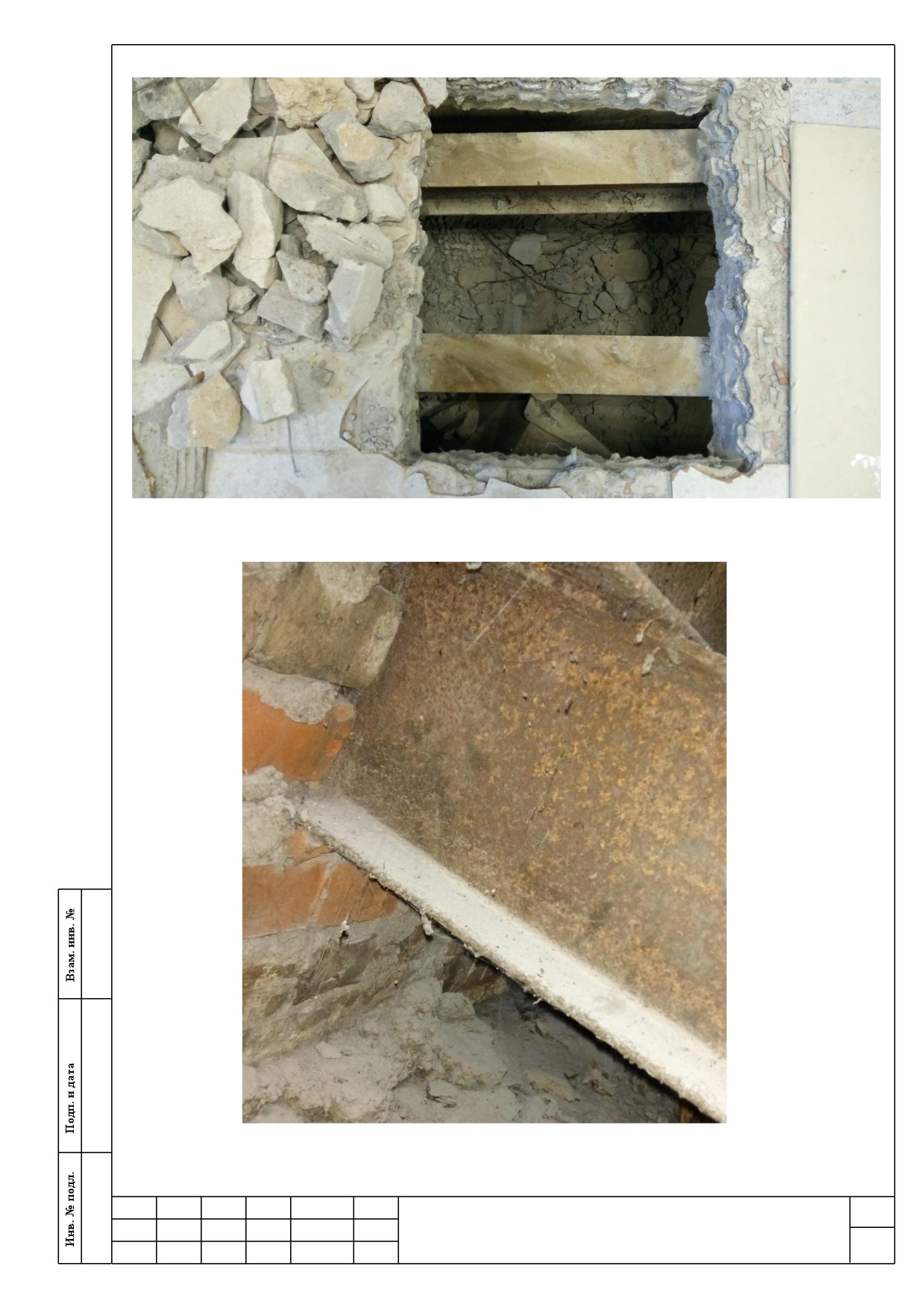

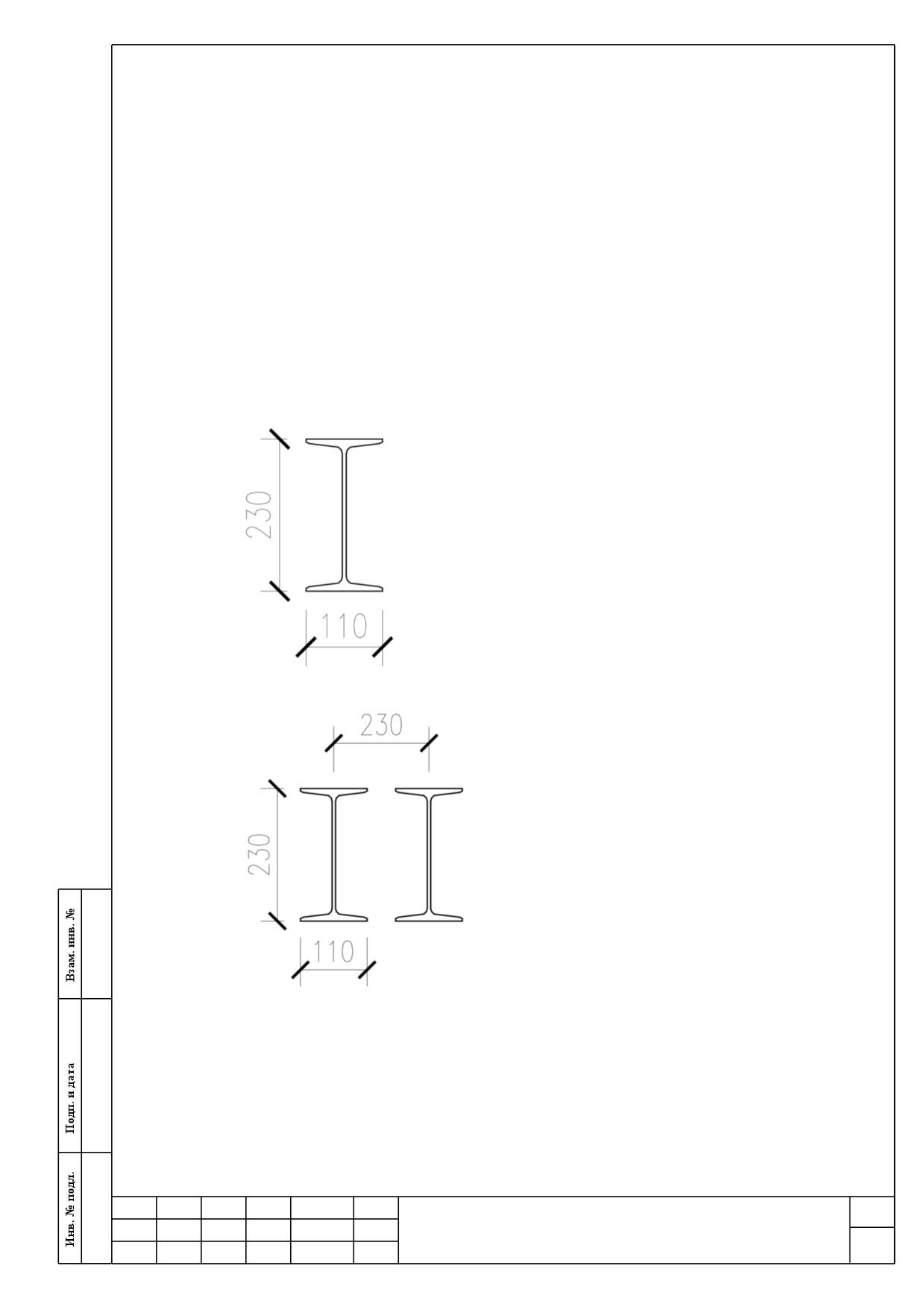

Рис. 2.6. Сечение второстепенная балки

Рис. 2.7. Сечение главной балки

3.6. Результаты поверочных расчетов

В рамках подготовки заключения были произведены поверочные

расчеты главной и второстепенной балок.

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

Поверочные расчеты приведены в Приложении 6.

По результатам выполненных поверочных расчетов можно сделать

следующие выводы:

− несущая способность главной балки - обеспечена;

− несущая способность второстепенной балки - обеспечена;

3.7. Обоснование наиболее вероятных причин появления дефектов и

повреждений

Основными причинами возникновения обнаруженных в рамках данного

обследования дефектов и повреждений являются длительный срок

эксплуатации без выполнения ремонтных работ (трещины в керамических

плитках отделки стен и пола), а также отсутствие защитного покрытия металла

балок перекрытия (равномерная коррозия металла балок перекрытия).

ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ

4.1. Выводы

4.1.1. Главные и второстепенные балки перекрытия над подвалом.

Дефектов и повреждений силового характера не отмечено. Равномерная

поверхностная коррозия металла не снижает несущей способности. Состояние -

работоспособное;

4.1.2. Кирпичные стены. Дефектов и повреждений снижающих

несущую способность кладки не отмечено. Состояние - работоспособное.

4.1.3. Полы. Обнаружены трещины в керамических плитках. Состояние

- работоспособное;

4.2. Рекомендации

4.2.1. Зачистить металл балок перекрытия от коррозии. Покрыть балки

защитным антикоррозионным составом;

4.2.2. Выполнить ремонт стен и пола;

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

1. ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика составлена для проведения визуального и

детального обследования конструкций обследуемого помещения.

1.1. В разработанной методике используются основные положения

следующих нормативных документов:

ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и

мониторинга технического состоянияª;

СП 13-102-2003

«Правила обследования несущих строительных

конструкций зданий и сооруженийª;

СП 20.13330.2016, «СНиП 2.01.07-85*. Нагрузки и воздействияª;

СП 70.13330.2012,

«СНиП 3.03.01-87. Несущие и ограждающие

конструкцииª;

СП

72.13330.2016

«СНиП

3.04.03-85. Защита строительных

конструкций и сооружений от коррозииª;

1.2. Программа обследования определяет порядок проведения,

применяемые методы и средства, основные технические требования и состав

работ при визуальном и детальном обследовании. Разработанная программа

позволяет производить оценку фактического технического состояния несущих

конструкций по результатам выполнения работ по обследованию.

1.3. Наименование работы

- получение фактических значений

контролируемых параметров строительных конструкций (несущей способности

балок перекрытия).

1.4. Основание для работы:

Техническое задание Заказчика.

1.5. Наименование объекта: Помещение

(в

составе здания

администрации ВО).

1.6. Местонахождение: г. Санкт-Петербург, Большой пр. ВО д. 55.

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

1.7. Заказчик: ООО

«СВЕГА-Компьютерª, СПб, Выборгское шоссе,

д.34, лит. А.

1.8. Сроки выполнения работ: в соответствии с договором.

2. ЦЕЛЬ ОБСЛЕДОВАНИЯ

Выполнение комплекса работ по техническому обследованию

конструкций перекрытия над подвалом помещения (в составе здания) с целью

определения фактического технического состояния несущих строительных

конструкций для оценки возможности увеличения нагрузки на существующее

перекрытие с конструктивным обеспечением дальнейшей безаварийной работы

в случае установки дополнительного оборудования.

3. ХАРАКТЕРИСТИКА ОБЪЕКТА

3.1. Предмет обследования:

Стальные конструкции перекрытия.

3.2. Идентификационные признаки.

Уровень ответственности здания - II (нормальный).

3.3. Исходные данные для работы.

В качестве исходных данных для выполнения работ представлено ТЗ

заказчика.

4. СОСТАВ РАБОТ ОБСЛЕДОВАНИЯ

4.1. Обследование технического состояния строительных конструкций

должно включать следующие виды работ:

детальное (инструментальное) обследование элементов здания;

4.2. При обследовании используются следующие средства измерений:

№

Наименование, поверка прибора

Назначение

п.п.

Измерение размеров

Дальномер лазерный

помещения

Рулетка ленточная 10м

Определение фактических

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

размеров конструкций

Измерение толщины

Штангенциркуль

металлических элементов

Линейка стальная длиной 300 мм

Измерение швов

Инструментальное измерение строительных конструкций и их элементов

производить в соответствии с требованиями ГОСТ

26433.0-85

«Правила

выполнения измерений. Общие положенияª с последующим оформлением

обмерных эскизов.

Инженерный анализ полученных данных требуется производить на

основании действующих на период обследования строительных норм и правил,

государственных стандартов и других нормативных документов.

4.3. Работы по обследованию выполнить в три этапа.

1. этап. Подготовка к проведению обследования.

2. этап. Предварительное (визуальное) обследование.

3. этап. Детальное (инструментальное) обследование.

4. этап. Анализ полученных результатов.

4.3.1. 1-й Этап. Подготовка к проведению обследования. Произвести

следующие работы:

сбор, анализ и обработка проектной, исполнительной и технической

документации по объекту;

ознакомление с объектом обследования, его объемно-

планировочными и конструктивными решениями, изучение материалов

изысканий;

составление и согласование с Заказчиком программы работ

(в

соответствие с техническим заданием).

4.3.2.

2-й Этап. Предварительное (визуальное) обследование

Предварительное

(визуальное) обследование проводится в целях

первичной оценки технического состояния строительных конструкций. При

этом проводится сплошное визуальное обследование конструкций здания и

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

выявление дефектов и повреждений по внешним признакам с необходимыми

измерениями и их фиксацией.

Результатом проведения предварительного (визуального) обследования

являются:

определение условий эксплуатации конструкций;

определение технического состояния строительных конструкций,

выявление дефектов и повреждений по внешним признакам с необходимыми

замерами и их фиксация;

составление ведомости дефектов и повреждений с фиксацией их

мест и характера;

описание, фотографии дефектных участков;

установление аварийных участков (при наличии);

предварительная оценка технического состояния строительных

конструкций, определяемая по степени повреждений и характерным признакам

дефектов;

корректировка программы работ

(при необходимости) по

результатам предварительного

(визуального) обследования и согласование

откорректированной программы работ с Заказчиком.

4.3.3.

3-й Этап. Детальное (инструментальное) обследование:

работы по обмеру необходимых геометрических параметров

несущих конструкций, их элементов и узлов;

инструментальное определение параметров дефектов и

повреждений;

камеральная обработка и анализ результатов обследования и

поверочных расчетов;

анализ причин появления дефектов и повреждений в конструкциях;

анализ полученных результатов обследования строительных

конструкций и составление итогового документа

(технического отчета) с

выводами по результатам обследования.

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

Инструментальное определение дефектов и повреждений

Металлических конструкций:

При обследовании металлических конструкций определить:

наличие разрывов, искривлений, дефектов, механических

повреждений;

состояние антикоррозийных защитных покрытий;

состояние сварных, болтовых и заклепочных соединений;

степень и тип коррозии конструкций, элементов и их соединений.

Выполнить фотофиксацию дефектов и повреждений при их наличии.

4.3.4.

4-й Этап. Камеральная обработка и анализ результатов

обследования:

Анализ причин появления дефектов и повреждений в конструкциях;

Анализ полученных результатов обследования строительных

конструкций и составление итогового документа

(технического отчета) с

выводами по результатам обследования.

5. ОТЧЕТНАЯ ДОКУМЕНТАЦИЯ ПО РЕЗУЛЬТАТАМ

ОБСЛЕДОВАНИЯ

5.1. Технический

отчет

о работоспособности строительных

конструкций должен содержать:

цель проведения обследования;

общие сведения по обследуемым конструкциям

(условия

эксплуатации, информацию о наличии проектной, исполнительной,

эксплуатационной документации), описание его объемно-планировочных и

конструктивных решений;

состав и методику проведения обследования;

оценку соответствия объекта требованиям проектной документации,

оценку технического состояния (категорию технического состояния) элементов

каркаса здания и ограждающих конструкций на основе их текущего состояния;

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

результаты обследования, обосновывающие принятую категорию

технического состояния строительных конструкций объекта;

обоснование наиболее вероятных причин появления дефектов и

повреждений в конструкциях (при наличии);

5.2. Приложения к техническому отчету должны включать:

ведомости выявленных дефектов (или протоколы и схемы);

материалы фотофиксации;

обмерные чертежи;

согласованное Техническое задание;

согласованная программа работ;

свидетельства СРО.

6. ТРЕБОВАНИЯ К КОМПЛЕКТУ И ФОРМЕ СДАТОЧНОЙ

ДОКУМЕНТАЦИИ

6.1. По окончании этапов и работы в целом Исполнитель представляет

Заказчику следующие материалы:

Программу работ по обследованию;

Технический отчет по результатам обследования.

6.2. Документация передается по накладной Заказчику:

на бумажном носителе - в 1-ом экземпляре в сброшюрованном

виде;

на оптическом носителе - в 1-ом экземпляре копий в формате PDF.

6.3. Документация в электронном виде должна соответствовать

документации, выполненной на бумажном носителе. Наименования файлов

(папок) должны соответствовать наименованию документа в бумажном виде.

7. МЕРЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ

Работы провести с соблюдением правил пожарной, производственной,

радиационной и санитарной безопасности, установленных для выполнения

работ на объектах, с учетом требований нормативных документов.

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

Сотрудники, выполняющие обследование объекта, должны пройти

обучение техническому минимуму действующих на предприятии правил

пожарной, производственной, радиационной и санитарной безопасности.

Техника безопасности при проведении работ на объекте выполняется в

соответствии с СП 13-102-2003 «Правила обследования несущих строительных

конструкций зданий и сооруженийª, СНиП 12-03-2001 «Безопасность труда в

строительстве. Часть 1. Общие требованияª, СНиП 12-04-2002 «Безопасность

труда в строительстве. Часть

2. Строительное производствоª и другими

действующими нормативными документами по охране труда и технике

безопасности.

Ответственный исполнитель работ, до выезда на объект, проверяет

прохождение всеми работниками инструктажа по технике безопасности

(экзамен, инструктаж).

По прибытии на объект ответственный исполнитель работ обязан выявить

опасные участки и провести инструктаж со всеми работниками.

Работодатель Исполнителя обеспечивает своих работников средствами

индивидуальной защиты в соответствии с требованиями трудового

законодательства.

Ответственность за соблюдение требований охраны труда, в том числе

последовательности выполнения технологических операций, несет

руководитель работ, производитель работ и члены бригады Исполнителя.

8. ТРЕБОВАНИЯ К КАЧЕСТВУ

Исполнитель обязан при выполнении технического обследования

применять средства измерений, прошедшие в соответствии с

законодательством Российской Федерации метрологическую поверку

(калибровку) или аттестацию.

Используемые в ходе работ программные и аппаратные средства должны

быть сертифицированы.

Лист

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

4/17-ТО

ГОСТ 31937-2011. «Здания и сооружения. Правила обследования и

мониторинга технического состоянияª.

ГОСТ

21.501-2011

«Система проектной документации для

строительства. Правила выполнения рабочей документации архитектурных и

конструктивных решенийª.

СП 13-102-2003

«Правила обследования несущих строительных

конструкций зданий и сооруженийª.

СП 20.13330.2016

«Нагрузки и воздействияª. Актуализированная

редакция СНиП 2.01.07-85*.

СП

70.13330.2012

«Несущие и ограждающие конструкцииª.

Актуализированная редакция СНиП 3.03.01-87.

СП

16.13330.2017

«Стальные конструкцииª. Актуализированная

редакция СНиП II-23-81*.

СП

71.13330.2017

«Изоляционные и отделочные покрытияª.

Актуализированная редакция "СНиП 3.04.01-87.

СП

72.13330.2016, СНиП

3.04.03-85

«Защита строительных

конструкций и сооружений от коррозииª;

РД-22-01-97

«Требования к проведению оценки безопасности

эксплуатации производственных зданий и сооружений поднадзорных

промышленных производств и объектов

(обследование строительных

конструкций специализированными организациями)ª.

10.

«Рекомендации по оценке надежности строительных конструкций по

внешним признакамª ЦНИИПРОМЗДАНИЙ Москва 2001 год.

Лист

4/17-ТО

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата

Выводы по результатам поверочных расчетов:

− несущая способность главной балки составного сечения обеспечена.

Максимальный коэффициент использования по прочности при действии

изгибающего момента - 0,74. Максимальный прогиб составляет

1,1 мм

(допустимый прогиб 19 мм по СП 16.13330.2016, таб. Д1).

− несущая способность второстепенной стальной балки обеспечена.

Максимальный коэффициент использования по устойчивости плоской

формы изгиба при действии момента - 0,98. Максимальный коэффициент

использования по прочности при действии изгибающего момента - 0,61.

Максимальный прогиб составляет 10 мм (допустимый прогиб 19 мм по СП

16.13330.2016, таб. Д1).

Лист

4/17-ТО

Изм.

Кол. уч.

Лист

№ док.

Подп.

Дата
