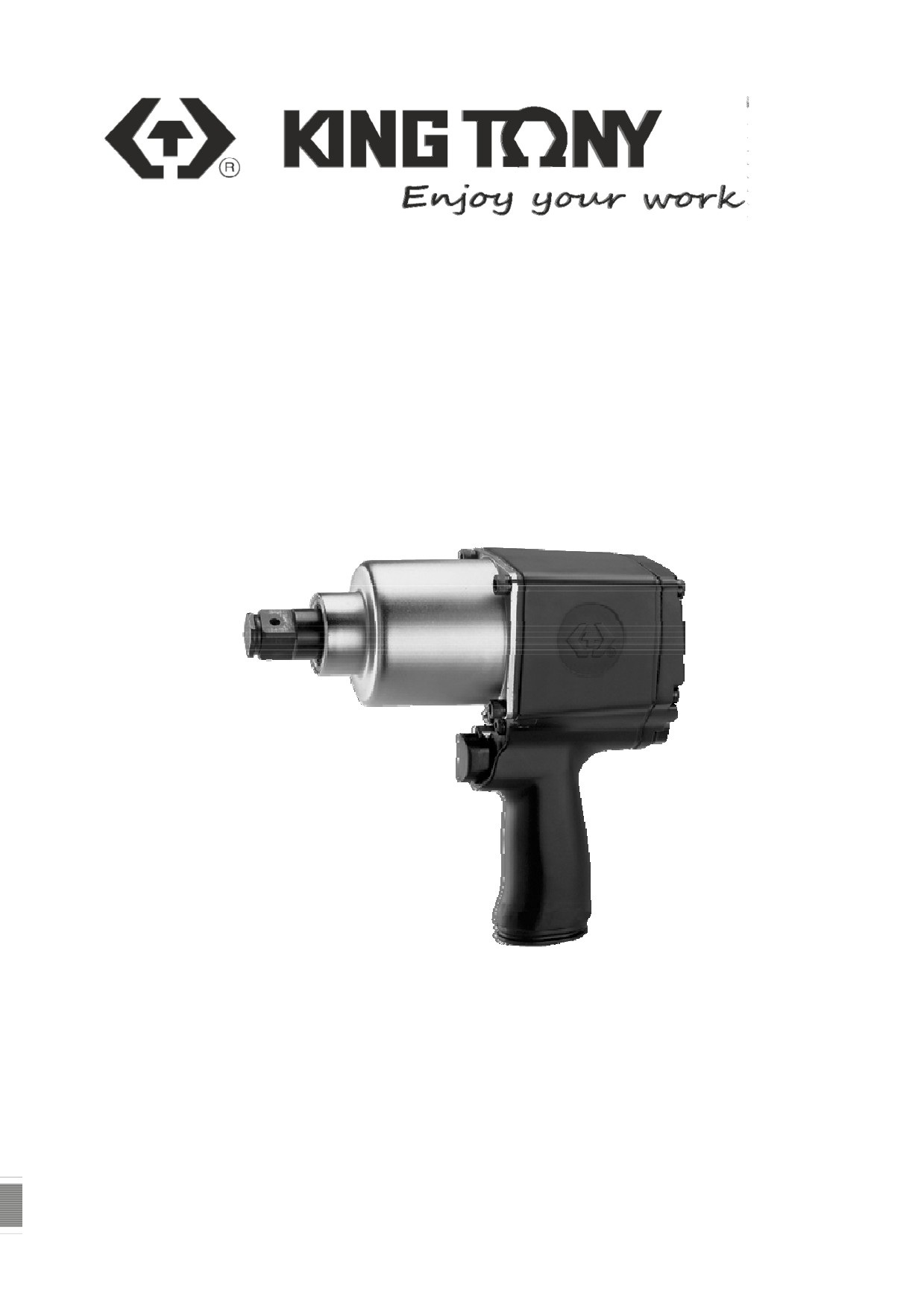

Гайковерт пневматический ударный 3/4 (модель 33621-075, 33622-075, P33621-075B, P33622-075B). Руководство по эксплуатации

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Гайковерт пневматический ударный 3/4"

Модель 33621-075, 33622-075, P33621-075B, P33622-075B

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Благодарим Вас за выбор пневматического ударного гайковёрта торговой марки KING TONY!

Оглавление

1.

Назначение изделия

2

2.

Технические характеристики

3

3.

Схема пневматического ударного гайковёрта 33621-075, 33622-075

4

4.

Предостережение перед началом работы

5

5.

Работа с гайковёртом

6

6.

Требование безопасности

6

7.

Хранение

6

8.

Устранение неисправностей

7

9.

Условия гарантии

7

1. Назначение изделия

Пневматический ударный гайковёрт предназначен для работы с резьбовыми соединениями.

Ударно-вращательное действие гайковёрта используют для закручивания или откручивания

крепёжных элементов с размерами под ключ от 10 мм до 46 мм. Используется в работе с

легковым, средним коммерческим и грузовым транспортом. Незаменимый помощник при

проведении слесарно-монтажных и сборочных работ в условиях ограниченной рабочей зоны.

Применение гайковёрта в быту или промышленности позволяет не только сэкономить время

и силы, но и значительно повышает долговечность элементов резьбовых соединений, а

значит и общее качество сборки механизма.

Самый компактный гайковёрт среди всей линейки гайковёртов KING TONY!

Корпус гайковёрта изготовлен из алюминиевого сплава, а приводной квадрат изготовлен из

прочнейшего сплава хрома, молибдена и никеля. Рукоятка обеспечивает надёжное

удержание гайковёрта в руке оператора. Конструкция и детали ударного гайковёрта

изготовлены с высокой точностью, что обеспечивает сохранение заявленных технических

характеристик в течение длительного срока эксплуатации. Отток воздуха осуществляется

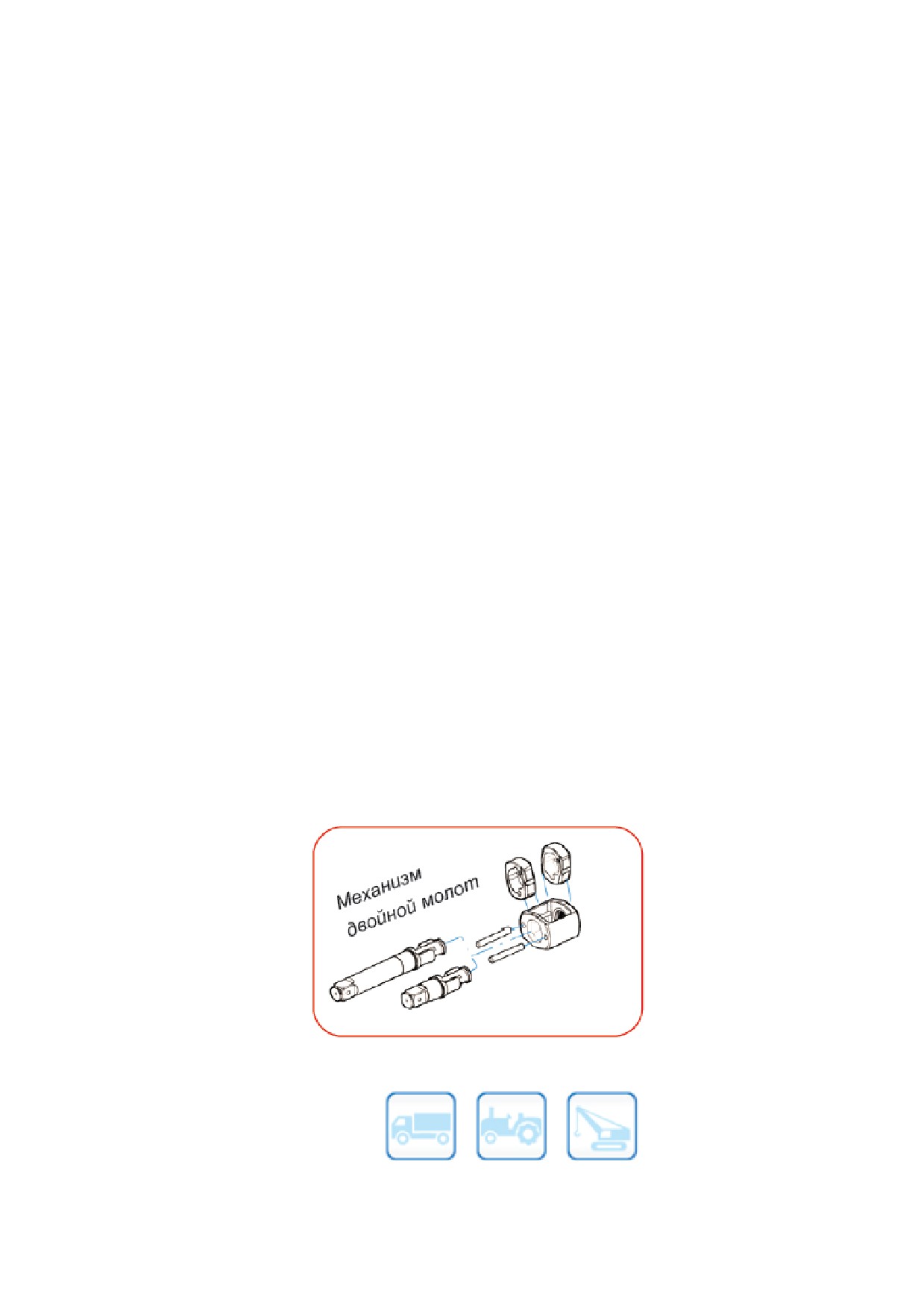

через рукоять пистолета. Гайковёрт оснащён механизмом «двойной молот» и регулятором

момента затяжки. Может применяться в автосервисе или на сборочных производствах, так же

прекрасно подойдёт в качестве профессионального гаражного инструмента.

При покупке пневматического ударного гайковёрта требуйте проверки его работоспособности

пробным запуском. Убедитесь, что в гарантийном талоне МАСТАК проставлены: штамп

магазина, дата продажи и подпись продавца, а также указана модель и заводской номер

гайковёрта.

Рис. 1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2. Технические характеристики

Модель

Параметр

33621-075 P33621-075B

33622-075 P33622-075B

Максимальный вращающий момент, Нм

1085

Расход воздуха, л/мин

198

Скорость свободного вращения, об/мин

6500

Рабочее давление, атм

6,3

Посадочный квадрат, inch (мм)

3/4 ” (19,05)

Диаметр выпускного отверстия, inch (мм)

1/4" (6,35)

Требуемый диаметр шланга, inch (мм)

3/8” (9,53)

Уровень шума, Дб

97,28

Вибрация, м/с2

6,89

Длина, мм

228

330

Вес, кг

4,5

5,0

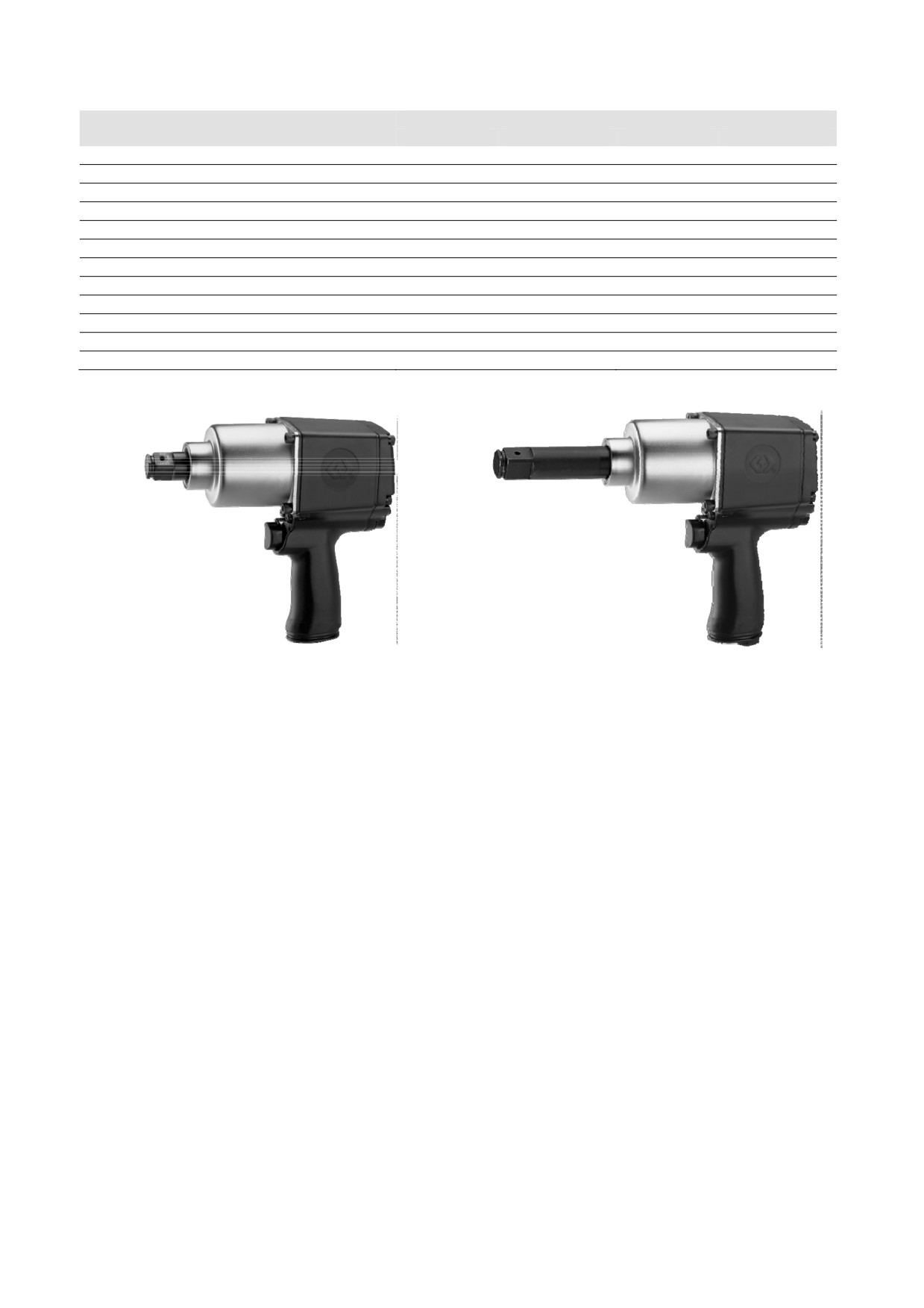

Ось

стандартная

6" удлиненная ось

33621-075, P33621-075B

33622-075, P33622-075B

Рис. 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

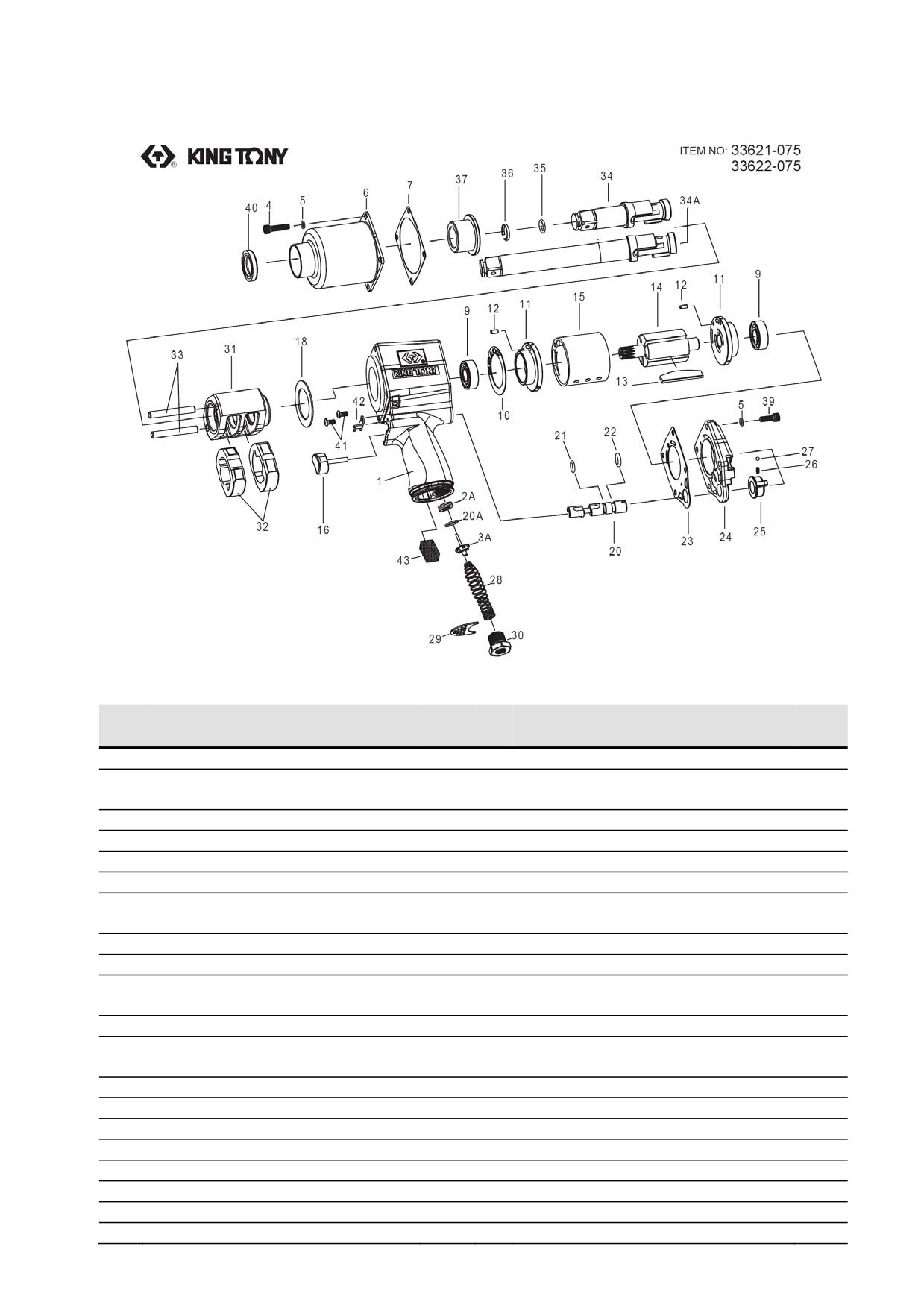

3. Схема пневматического ударного гайковёрта

33621-075, 33622-075

Рис. 3

№

Описание

Кол-

№

Описание

Кол-

п/п

во

п/п

во

1

Корпус гайковёрта

1

24

Задняя часть ротора

1

Ручка обратного клапана

2

Прокладка дроссельного клапана

1

25

1

(регулятора)

3

Дроссельный клапан

1

26

Пружина

1

4

Винт

4

27

Стальной шарик

1

5

Шайба

8

28

Пружина клапана

1

6

Корпус ударного механизма

1

29

Выпускной воздушный дефлектор

1

Прокладка корпуса ударного

7

1

30

Штуцер подачи воздуха

1

механизма

9

Подшипник

2

31

Обойма молотков

1

10

Прокладка

1

32

Молоток

2

Передняя пластина в сборе

11

1

33

Штифт молотков

2

(включая 12)

12

Штифт

2

34

Стандартная ось (для 33621-075)

1

6" удлиненная ось (для 33622-

13

Лопасть ротора

5

34A

1

075)

14

Ротор

1

35

Уплотнительное кольцо

1

15

Цилиндр

1

36

Фиксатор ударной насадки

1

16

Курок

1

37

Втулка

1

18

Шайба обоймы молотков

1

39

Винт

4

20

Обратный клапан

1

40

Сальник

1

21

Уплотнительное кольцо

1

41

Винт

2

22

Уплотнительное кольцо

1

42

Фиксатор

1

23

Прокладка

1

43

Глушитель

1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4. Предостережение перед началом работы

ƒ Перед использованием пневматического ударного гайковёрта внимательно ознакомьтесь с

инструкцией. Данную инструкцию храните в надёжном месте, доступном при первой

необходимости. Пневматический инструмент предназначен для использования только

специалистами и в соответствии с назначением и требованиями, указанными в данной

инструкции.

ƒ Все работы с пневматическим инструментом KING TONY следует проводить в

производственных помещениях, оборудованных воздушной магистралью с давлением

воздуха не ниже 6,0 атм или компрессором необходимой мощности и производительности,

в температурном диапазоне от +5С до +50С, персоналом, имеющим соответствующую

квалификацию, знакомым с правилами техники безопасности, условиями эксплуатации и

навыками работы с пневматическим инструментом.

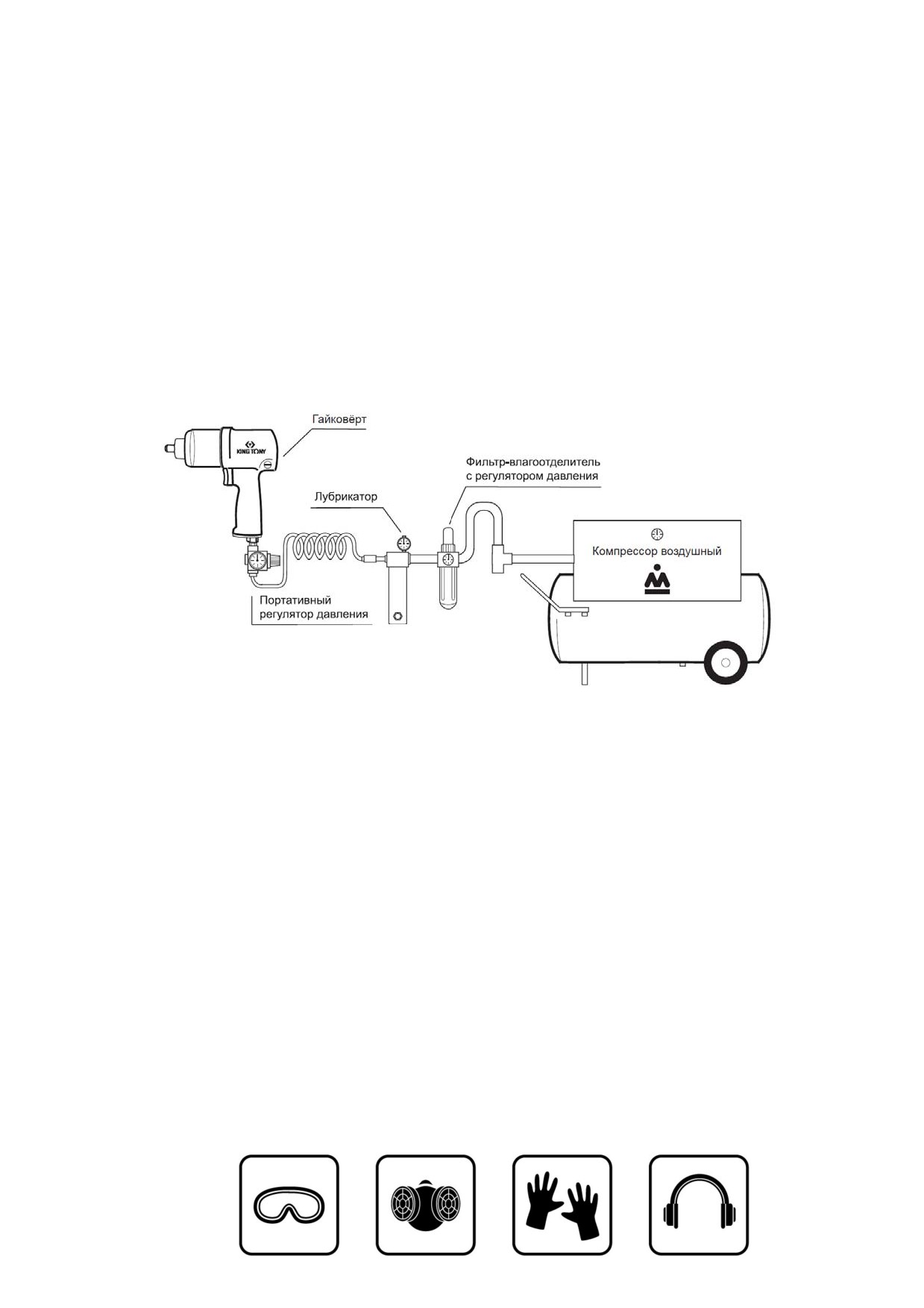

ƒ Для нормальной работы пневматического инструмента KING TONY, воздушная

магистраль, подготовленная для работы, должна быть снабжена осушителем воздуха,

фильтром-влагоотделителем и лубрикатором (рекомендуется для использования линейка

оснастки МАСТАК).

Рис. 4

Наличие влаги и взвешенных твёрдых частиц в воздушной магистрали приводит к

образованию коррозии и механических повреждений на деталях изделия, и, как следствие, к

выходу из строя инструмента. Воздух должен быть сухим и обогащённым специальным

маслом. Используя неосушенный и необогащенный маслом воздух, Вы сокращаете срок

службы любого пневматического инструмента.

ƒ Воздушное давление во время работы инструмента не должно превышать максимальное

значение 6,3 атм. Уменьшение рабочего давления приводит к потере мощности, а

увеличение - к преждевременному износу.

ƒ Необходимо использовать соответствующий диаметр воздушного шланга (3/8”).

Периодически продувайте шланг мощным напором воздуха (перед соединением шланга и

пневматического инструмента). Это процедура, важна, для того чтобы в гайковёрт не

попала влага.

ƒ Используйте только подходящие насадки. Посадочный квадрат должен строго

соответствовать 3/4”.

ƒ Для удобства, и предотвращения травм используйте быстросъёмные переходники. В

экстремальных ситуациях моментально отпустите курок и отключите гайковёрт от

пневматической линии.

ƒ При работе с пневматическим инструментом используйте средства индивидуальной

защиты: защитные очки, противошумные наушники, перчатки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

///////////////////////////////////////
