1 АНАЛИЗ СУЩЕСТВУЮЩИХ РЕШЕНИЙ ОХРАННОЙ И ПОЖАРНОЙ БЕЗОПАСНОСТИ

1.1 Анализ и сравнение типов пожарной сигнализации

Пожары, несмотря на технический прогресс, могут привести к огромному материальному ущербу и гибели людей. Для предотвращения пожара, необходимо знать с существующие системы пожарной сигнализации и выбрать наиболее оптимальный вариант.

Пожарная сигнализация – это система оперативного оповещения об источниках возгорания на объекте, а комплексная система пожарной безопасности, совместно с оповещением, производит тушение очагов возгорания в автоматическом режиме.

Система пожарной сигнализации может включать различные типы датчиков обнаружения возгорания. Возможно применение дымовых, тепловых, световых датчиков, а так же чувствительных к присутствию огня.

При выборе пожарной сигнализации необходимо учесть, какие объекты подлежат защите, поскольку к различным сооружениям (склад, производственный корпус, административное здание, гараж) предъявляют различные требования по пожарной безопасности, а так же ограничения при выборе оборудования.

Так в помещениях с большой высотой целесообразно использование линейных дымовых извещателей, в помещении с температурой ниже нуля градусов применение аспирационных или линейных тепловых датчиков, в зданиях с высоким уровнем электромагнитных помех установка аспирационных извещателей. По степени, способу и своевременности определения возникшей тревоги, системы охранно-пожарной сигнализации выделяют пороговую (неадресную), адресно-опросную и адресно-аналоговую пожарную сигнализацию.

Проанализируем особенности систем пожарной сигнализации по возрастанию сложности.

К наиболее распространенным видам систем автоматической противопожарной защиты можно отнести пороговую пожарную сигнализацию (охранно-пожарную сигнализацию), которая служит для предотвращения развития пожара. Эта система содержит пожарные извещатели с порогом срабатывания (определенный уровень, для каждого из опасных факторов пожара, при достижении которого срабатывает пожарный извещатель и происходит передача сигнала на прибор приемно-контрольный пожарной сигнализации).

09.03.01.2018.881.00 ПЗ

Лист

7

Изм.

Лист

№ докум.

Подпись

Дата

Пороговая система автоматической пожарной сигнализации создается путем прокладки шлейфов пожарной сигнализации (лучей) от извещателей к приемно-контрольному пожарному прибору, каждый шлейф пожарной сигнализации может содержать до 20 пожарных извещателей.

Когда в шлейфе срабатывает пожарный извещатель, то контрольная панель отображает номер шлейфа пожарной сигнализации, в котором произошло срабатывание. Пожарная сигнализация информирует, как о факте возникновения возгорания, так и о возможной неисправности в шлейфе.

Построение пороговой системы автоматической пожарной сигнализации производится с применением следующих основных типов пожарных извещателей:

Дымовые оптические пожарные извещатели реагируют на продукты горения, которые способны воздействовать на поглощающую или рассеивающую способность излучения в инфракрасном, ультрафиолетовом или видимом диапазонах спектра.

Тепловые пожарные извещатели реагируют на определенное значение температуры и (или) скорости ее нарастания.

Пожарные извещатели пламени является приборами, реагирующими на электромагнитное излучение пламени или тлеющего очага возгорания.

1.1.1 Система пожарной сигнализации порогового типа

Система пожарной сигнализации порогового (неадресного) применяется для пожарной защиты преимущественно небольших объектов (рисунок 1.1). Поскольку инициируется только номер шлейфа, в который извещатель включен, нельзя узнать место расположения сработавшего извещателя. В такой системе используются пожарные датчики фиксированной чувствительности, и когда срабатывает один из установленных в общем шлейфе извещателей, то формируется обобщенный сигнал тревоги.

В такой системе каждый пожарный извещатель (датчик), имеет прошитый еще на заводе-изготовителе, порог срабатывания. Например, если речь идет о тепловом извещателе, то при достижении определенной температуры окружающей среды, такой датчик подаст соответствующий сигнал на контрольную панель пожарной сигнализации, но пока температура не достигнет этого порога, извещатель будет молчать.

09.03.01.2018.881.00 ПЗ

Лист

8

Изм.

Лист

№ докум.

Подпись

Дата

Рисунок 1.1 – Система пожарной сигнализации неадресного типа Рисунок 1.2 показывает принцип работы датчиков неадресной пожарной

сигнализации – в обычном режиме работы по цепи через оконечный резистор датчика проходит ток покоя (слабый ток силой несколько микроампер).

При возникновении сигнала тревоги один или несколько датчиков замыкают цепь, по ней проходит ток в силой несколько миллиампер, который включает аварийную сигнализацию в контроллере.

Рисунок 1.2 – Схема соединения

09.03.01.2018.881.00 ПЗ

Лист

9

Изм.

Лист

№ докум.

Подпись

Дата

Поскольку ток в силой несколько мА не является стандартным промышленным током, то для такой системы требуется специальная коммутационная панель, такие системы не подключаются непосредственно к аналоговой плате распределенной системы управления или программируемого логического контроллера (4..20 мА ).

С помощью карты пожарных датчиков контролируется только состояние контура (шлейфа), без предоставления информации о том, какой из датчиков активизировал сигнал тревоги.

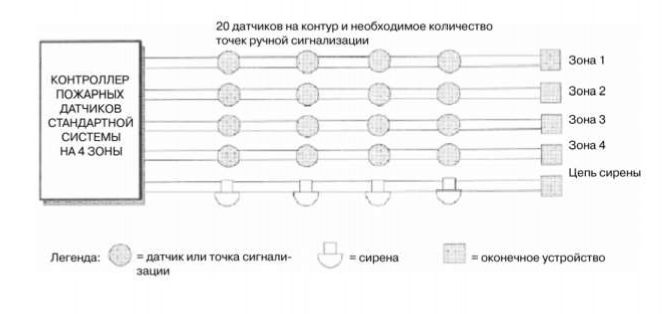

Рисунок 1.3 представляет схему стандартной неадресной системы пожарной сигнализации, в каждом контуре которой содержатся как дымовые, так и тепловые датчики, а также точки ручной сигнализации.

Каждый контур является зоной, соответствующей определенной контролируемой области, такой как склад, администрация и так далее.

Поскольку в системе передается лишь информация о возникновении тревоги во всем контуре, то возможно подключение лишь не более 20 отдельных устройств на контур.

Рисунок 1.3 – Схема неадресной системы пожарной сигнализации Единственным преимуществом неадресных систем является их низкая

стоимость. Приборы и устройства производятся из обычных электронных компонентов, которые предназначены для обычных товаров широкого потребления. Допуски электроники компенсируются обычной подстройкой параметров на выходном контроле. Извещатели могут иметь подстроечные элементы для быстрой корректировки чувствительности и других параметров. В результате получается систему с низким уровнем надежности как электроники, так и опознавания пожара.

09.03.01.2018.881.00 ПЗ

Лист

10

Изм.

Лист

№ докум.

Подпись

Дата

Так же к недостаткам можно отнести:

низкую информативность, при возникновении пожара или других событий на ППКП определяется только номер шлейфа, который выдал сигнал, а искать место происходящего придется самостоятельно;

достаточно сложный поиск неисправности в шлейфе, для этого необходимо выполнить визуальную проверку кабелей, индивидуальное извлечение и проверку извещателей, что требует большого количества человеческих ресурсов и сказывается на цене обслуживания системы;

огромное количество проводки и времени монтажа для создания автоматической установки пожаротушения (АУПТ), автоматической пожарной сигнализации (АПС), систем оповещения и управления эвакуацией (СОУЭ) на базе одной системы.

Большое количество кабелей вызвано тем, что невозможно подключить к шлейфам с извещателями исполнительные или управляющие приборы системы, а также необходимо ограничить зоны защиты и организовать перекрестный запуск из каждого помещения. Самый простой пример: чтобы запустить систему пожаротушения в помещении необходимо подключить три извещателя к трем разным шлейфам, к которым нельзя подключать извещатели из других помещений. По требованиям того же стандарта для запуска автоматики необходимо установить два извещателя в помещении для верификации сигнала

«пожар», что на практически означает применение в каждом помещении двух уникальных шлейфов. Любое использование этих шлейфов в других помещениях является прямым умышленным нарушением стандарта.

Таким образом, на пять комнат маленького офиса, снабженного лифтом, и на одно помещение с пожаротушением потребуется ППКП с возможностью подключения минимум 13-ти безадресных шлейфов. Пять пар идут в каждое помещение без пожаротушения, еще три – в помещение с пожаротушением.

Еще одним недостатком является высокая вероятность ложного оповещения о пожаре при кратковременном повышении фактора риска до порогового значения и выше, а у дымовых извещателей – из-за постепенного загрязнения дымовой камеры. Обычно, в пороговых извещателях содержатся чувствительные элементы с малым динамическим диапазоном из-за их малой цены и отсутствия необходимости в широком динамическом диапазоне. В некоторых моделях извещателей содержится схема компенсации дрейфа, что на практике просто повышает порог чувствительности в зависимости от запыления дымовой камеры. Но, в силу указанных выше причин, такая схема малоэффективна и, в некоторых

09.03.01.2018.881.00 ПЗ

Лист

11

Изм.

Лист

№ докум.

Подпись

Дата

случаях, настолько загрубляет чувствительность извещателя, что он уже не может опознать пожар.

Недопустимо создавать физические препятствия для попадания загрязненного воздуха в дымовую камеру, пробируемый воздух обязан попадать в дымовую камеру при естественной конвекции. В России стандартом установлена скорость протекания воздуха по извещателю при естественной конвекции 0,2 м/с. Нет смысла в использовании извещателя, воздух в который никогда не попадет.

1.1.2 Адресно-опросная пожарная сигнализация

Отличие адресной опросной пожарной сигнализации от пороговой заключается в другом алгоритме связи прибора приемно-контрольного охранно-пожарного с пожарным извещателем. В пороговой системе приемно-контрольный прибор постоянно ожидает сигнал от пожарного извещателя о смене его состояния, в адресно-опросной системе прибор периодически производит опрос подключенных пожарных извещателей для выяснения их состояния.

В такой системе каждому пожарному извещателю задан свой адрес, что позволяет определить, в каком конкретно месте помещения и какой датчик сработал. Кроме того, возможно контролировать состояние пожарного извещателя (например: запыленность). Виды получаемых от пожарных извещателей сигналов: «Норма», «Неисправность», «Отсутствие», «Пожар».

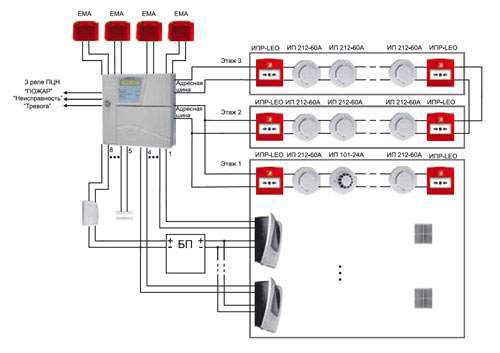

Рисунок 1.4 – Система пожарной сигнализации адресно-опросного типа

09.03.01.2018.881.00 ПЗ

Лист

12

Изм.

Лист

№ докум.

Подпись

Дата

Такой вид сигнализации ориентирован на средние и крупные объекты защиты. В этой системе при помощи соответствующих извещателей производится анализ состояния окружающей среды. Дополнительно в шлейфе формируется протокол обмена информацией.

Это позволяет точно определить конкретное место, где возник пожар или произошло проникновение на территорию благодаря схеме адресации расположения всех извещателей. А также дает возможность очень быстрого и точного определения места очага возгорания, что повышает оперативность реагирования и ликвидации возникшей опасности.

Двумя самыми важными преимуществами перед системами предыдущего типа является высокая информативность и значительно меньшее количество требующейся проводки. Для примера используем ранее рассмотренный пяти-комнатный офис и помещения с пожаротушением. Кроме того, что на ППКП возможно будет получать данные по каждому конкретному извещателю, все датчики можно подключить на один шлейф (один кабель вместо 13).

Рисунок 1.5 – Применение интерфейса промышленных сетей RS-485 Программные возможности адресных ППКП позволяют создать большое

число сценариев работы, зависящее только от заложенного объема памяти и опций конфигурирования.

09.03.01.2018.881.00 ПЗ

Лист

13

Изм.

Лист

№ докум.

Подпись

Дата

Поиск и устранение неисправности в такой системе занимает меньшее время по сравнению с неадресной системой ввиду возможности получить информацию о конкретном неисправном адресном извещателе или другом устройстве.

Устройства в системе пожарной сигнализации адресно-опросного типа подключаются по последовательному интерфейсу промышленных сетей RS-485 (рисунок 1.5).

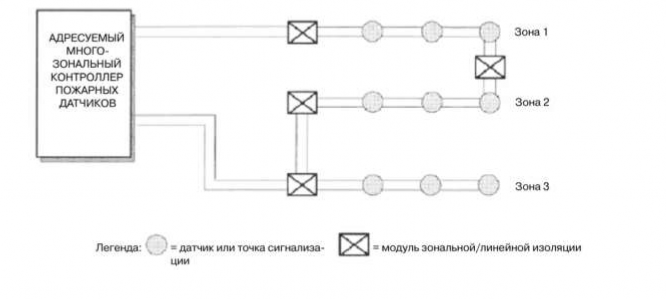

Схема адресной системы пожарной сигнализации показана на рисунке 1.6. Системы такого типа используют цифровой сигнал, разработанный производителем системы пожарной сигнализации.

Рисунок 1.6 – Схема адресной системы пожарной сигнализации

При использовании цифровых сигналов каждый датчик или точка сигнализации в контуре имеют собственный адрес, адресуемый контроллер пожарных датчиков может предоставлять информацию о состоянии каждого устройства. Поэтому адресные системы обычно применяются на объектах, где требуется разместить большое число датчиков, и в зависимости от производителя контур может содержать до 250 устройств.

Изображенные на рисунке модули зональной/линейной изоляции предназначены для обнаружения короткого замыкания кабеля в различных участках контура, поскольку в противном случае при коротком замыкании в контуре, состоящем, к примеру, из 100 устройств для локализации области потребовалось бы много времени.

Кроме того, существуют определенные правила и нормы относительно площади (м2) зоны.

09.03.01.2018.881.00 ПЗ

Лист

14

Изм.

Лист

№ докум.

Подпись

Дата

Дополнительно особенностью некоторых адресных систем является применение “умных” датчиков с функциями самотестирования для дистанционной диагностики.

Некоторые адресные датчики позволяют произвести конфигурирование предварительной, а также главной тревоги аналогично настройке тревог в газоанализаторе. Еще один вариант схемы адресной системы отображен на рисунке 1.7.

Рисунок 1.7 – вариант схемы адресной системы

Несмотря на приведённые достоинства адресно-опросные системы унаследовали недостатки неадресных систем, ввиду использования таких же дискретных извещателей, только оснащенных дополнительным адресным узлом для приема и передачи сигналов с ППКП.

1.1.3 Адресно-аналоговая пожарная сигнализация

Адресно-аналоговая пожарная сигнализация является на настоящий момент самой передовой. Унаследовав все преимущества предыдущих, эта система имен дополнительные преимущества и радикально отличается от всех предыдущих систем по принципу обработки данных.

При помощи адресно-аналоговой системы пожарной сигнализации возможно обнаружение возгорания на раннем этапе благодаря высокочувствительным датчикам, ложные тревоги в этой системе практически отсутствуют, сами шлейфы надежно защищены от повреждений, а выполняется постоянная проверка работоспособности датчиков. В одном помещении возможна установка лишь одного датчика, чем существенно уменьшается размер сметы на монтаж пожарной сигнализации. Установка адресно-аналоговой охранно-пожарной

09.03.01.2018.881.00 ПЗ

Лист

15

Изм.

Лист

№ докум.

Подпись

Дата

сигнализации возможна в здании любого размера с любым количеством помещений, получаемые с каждого датчика данные, гораздо более подробны, чем в других видах систем. Кроме того, высокая надежность системы сводит к минимуму затраты на техническое обслуживание пожарной сигнализации.

Подобная схема работы позволяет выявить очаг возгорания на самой ранней стадии его развития и своевременно предотвратить возможный ущерб от пожара.

Адресно-аналоговая система пожарной сигнализации является телеметрической системой, снабжаемой датчиками (извещателями), которые передают по запросу с ППКП реальный уровень измеряемого параметра в непрерывном режиме (Рисунок 1.8).

Рисунок 1.8 – Адресно-аналоговая система пожарной сигнализации

В современных адресно-аналоговых извещателях содержится микроконтроллер, который одновременно выполняет функции устройства связи, ЦАП и АЦП при передаче данных и выполнении операций по команде с ППКП. Такие извещатели не имеют никакой самостоятельности, и его задача заключается

09.03.01.2018.881.00 ПЗ

Лист

16

Изм.

Лист

№ докум.

Подпись

Дата

в передаче качественной информации состояния чувствительного элемента. В связи с этим в извещателях устанавливают чувствительный элемент широкого динамического диапазона, который позволяет отследить в широких пределах изменение факторов риска. В современном адресно-аналоговом извещателе при всплеске фактора риска на ППКП передается цифровой «флаг», отследив который ППКП производит передачу пакетного многократного запроса уровня фактора пожарного риска по данному извещателю для выяснения по запрограммированному алгоритму является ли данное изменение аналогового уровня пожарным или ложным. При этом такие ППКП продолжает стандартно опрашивать остальные извещатели в обычном режиме. Такой принцип опознавания пожара позволяет выполнять подачу сигнала «пожар» в короткий период времени от момента полного подтверждения факта пожара контроллером ППКП. Величина этого периода зависит исключительно от скорости работы

микроконтроллера-процессора ППКП и не может быть более 10 секунд согласно ГОСТ Р 53325–2009.

Прямая передача информации без инерционных и компенсационных элементов позволяет с большей скоростью обрабатывать информацию, ограниченной только возможностями микроконтроллера-процессора, установленного в ППКП. Отсутствие энергетических ограничений и использование экономичных электронных элементов позволяют производить обмен гораздо большим (по сравнению с системами более низких типов, включая беспроводные) количеством информации в системе. А жесткая привязка по проводным линиям обеспечивает реализацию скорости опознавания пожара и управления автоматикой и оповещением, которая недостижима для беспроводных систем. Недостатки

Ввиду такого упрощения электронной части извещателя получена гораздо более высокая надежность, время наработки на отказ, более длительный срок между профилактическим обслуживанием извещателей. Адресно-аналоговая система способна распознать пожар на ранней стадии, так как обработка информации в ППКП позволяет отследить все всплески факторов риска и с мгновенной проверкой их динамики по заложенным алгоритмам опознавания пожара. Число видов алгоритмов зависит только от программной прошивки микроконтроллера-процессора ППКП, чего нельзя добиться в системах более низкого типа. Наличие различных алгоритмов опознавания пожара в процессоре-микроконтроллере ППКП позволяет не только опознавать пожар на ранней стадии, но и фильтровать по признакам ложные срабатывания, чем повышается

09.03.01.2018.881.00 ПЗ

Лист

17

Изм.

Лист

№ докум.

Подпись

Дата

Пороговая АПС

Адресно-опросная АПС

Адресно-аналоговая

АПС

Преимущества

• низкая стоимость оборудования автоматической пожарной сигнализации

• выгодное соотношение цена — качество;

• высокая информативность полученных сообщений;

• контроль состояния пожарных извещателей

раннее обнаружение пожара;

экономия на монтажных работах и расходных материалах;

высокая информативность полученных сообщений;

компенсация чувствительности датчиков

Недостатки

• позднее обнаружение пожара;

• отсутствие контроля работоспособности датчиков;

• неэкономичный расход монтажных материалов;

• низкая информативность полученных сигналов от пожарных извещателей

• позднее обнаружение пожара

• высокая

стоимость оборудования

1.2 Анализ и сравнение охранно-тревожных систем

Важной частью системы технической защиты наряду с пожарной сигнализацией является охранно-тревожная сигнализация.

С помощью охранно-тревожной сигнализации обеспечивается постановка и снятие с охраны помещений; формирование и выдача сигналов тревоги при несанкционированном появлении или попытке проникновения человека в закрытые и сданные под охрану помещения. Классическая система охранной сигнализации является аналоговой (пороговой), датчик формирует сигнал с помощью сухих контактов, а система проверяет наличие или отсутствие замыкания (или определенного значения сопротивления) на шлейфе. Система отлично выполняет свои функции, когда каждому шлейфу охранной сигнализации сопоставляется относительно небольшое помещение, которое однозначно идентифицируется по номеру шлейфа.

Если же в шлейфе подключены датчики нескольких помещений, например, одного этажа, то идентифицировать источник тревоги будет затруднительно, либо потребуется разделить шлейф на несколько, проложить дополнительные кабельные линии и выделить дополнительные контактные группы на приемно-контрольном приборе.

Чтобы избежать увеличение емкости кабельных линий (шлейфов) охранной сигнализации, были разработаны адресные системы.

Адресная система охранной сигнализации позволяет определить место несанкционированного проникновения на объект с точностью до места установки извещателя. Это обеспечивается за счет того, что каждый из извещателей системы имеет уникальный адрес, заданный в системе. Такие системы предназначены для применения на средних и крупных объектах.

В настоящее время существуют более интеллектуальные адресно-аналоговые извещатели, в которых текущие значения контролируемого параметра вместе с адресом передаются прибором по шлейфу. Такой способ мониторинга используется для раннего обнаружения тревожной ситуации, получения данных о необходимости профилактических работ при загрязнении прибора, изменении его чувствительности или в других ситуациях. На рисунке 1.9 отображено принципиальное различие шлейфов адресной и не адресной систем охранной сигнализации.

09.03.01.2018.881.00 ПЗ

Лист

19

Изм.

Лист

№ докум.

Подпись

Дата

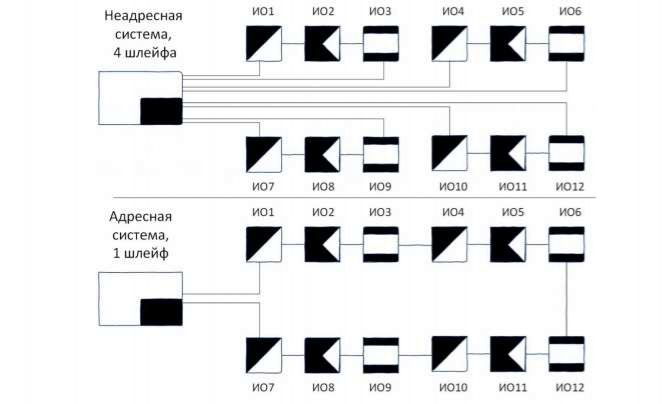

Рисунок 1.9 – Принципиальное различие шлейфов адресной и неадресной систем охранной сигнализации

Основные достоинства адресных систем заключаются:

• в точности определения места и способа проникновения (адрес датчика указывает на принцип его действия);

• в защищенности от подмены извещателя сотрудником объекта с соответствующим допуском;

• в невозможности умышленного шунтирования выходных контактов реле;

• в гораздо меньшем количество кабельных трасс;

• в простой визуализации места обнаружения нарушителя на планах охраняемых помещений (в аналоговой системе такое возможно, но с большими трудозатратами).

Основными недостатками адресных систем являются более высокая стоимость оборудования и отсутствие единого протокола обмена информацией у различных производителей, например, аналоговый извещатель с сухими контактами подойдет к любой аналоговой (не адресной) системе, а адресный датчик одного производителя может не подойти к ППК другого производителя.

Принцип работы адресных датчиков от аналоговых отличается способом передачи сигнала. Адресный датчик передает данные о своем состоянии в

09.03.01.2018.881.00 ПЗ

Лист

20

Изм.

Лист

№ докум.

Подпись

Дата

цифровом виде и сообщает свой индивидуальный номер (адрес), определяемый при настройке системы.

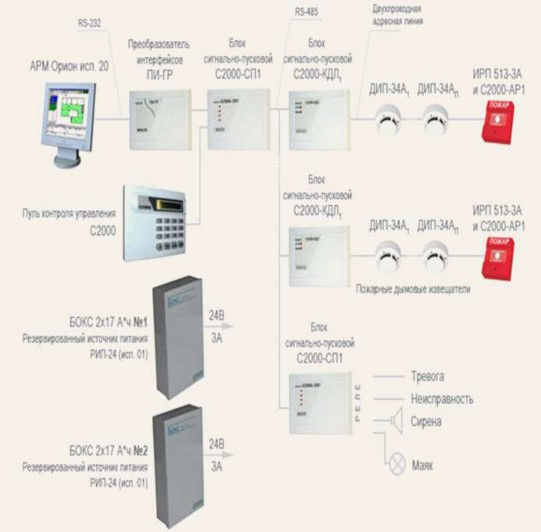

Один и вариантов конфигурации системы (на примере оборудования "Орион" НПО "Болид") приведен на рисунке 1.10. Сокращения и обозначения следующие:

• ПК -персональный компьютер, на базе которого можно организовать АРМ (автоматизированное рабочее место) для удобного программирования и конфигурирования сигнализации;

• ПИ -преобразователь интерфейса, необходимый для сопряжения устройств (обмениваются между собой информацией по интерфейсу RS-485) и ПК (подключается через COM-порт по интерфейсу RS-232.)

• СК -сетевой контроллер (пульт, панель контроля и управления), необходимый для осуществления управления, согласования, сохранения конфигурации системы в целом, осуществления простого программирования системы;

• БИ, БУ -блоки индикации, управления, клавиатуры, релейные модули;

• ПКП – приемно-контрольные приборы, являясь адресными устройствами позволяют также подключать обычные извещатели (И), организованные в привычные шлейфы;

• КДЛ -контроллер двухпроводной линии -осуществляет подключение адресных извещателей (датчиков) к интерфейсу системы. Кроме, того, при наличии устройств, называемых адресными расширителями (АР), позволяет использовать обычные извещатели, как в случае с ПКП.

Рисунок 1.10 – конфигурации системы

09.03.01.2018.881.00 ПЗ

Лист

21

Изм.

Лист

№ докум.

Подпись

Дата

Всем устройствам присваиваются индивидуальные адреса за счет чего они однозначно идентифицируются системой. Каждое из них имеет ряд внутренних настроек.

2 АНАЛИЗ СОСТАВЛЯЮЩИХ И РАЗРАБОТКА СТРУКТУРЫ СИСТЕМЫ

2.1 Анализ требований к размещению извещателей ОПС

Извещатель является неотъемлемой частью автоматической установки пожаротушения или системы оповещения. В большинстве случаев, они устанавливаются на потолке, за редким исключением на стенах, и должны охватывать своим действием всю площадь помещения.

Если, в случае возгорания, дым от него будет распространяться в мертвой зоне, огонь будет распространятся до тех пор, пока температура от него или задымление не достигнут датчиков, но причиненный ущерб будет уже значительно больше. Дым также может рассеиваться сквозняком, и концентрация его под потолком будет недостаточна для срабатывания датчика. То же может быть и с температурой. В какой-то момент возгорание достигнет того масштаба, когда все датчики пошлют необходимые сигналы. Но, задержка даже на секунды может оказаться фатальной.

Все это необходимо учитывать при проектировании. Необходимо знать, какие документы регламентируют эти нормы, какие могут оказаться крайне полезными, в чем заключаются основные нормативные показатели и как найти решение в сложной ситуации.

2.1.1 Требования к размещению пожарных извещателей

В соответствии с пунктом 13 «Системы пожарной безопасности» СП 5.13.130.2009 определяется величина максимального расстояния между точечными дымовыми пожарными извещателями, а также между извещателем и стеной (без превышения величины, указанной в паспорте на извещатель) [1]. Используется таблица 2.1., в помещениях центра с высотой потолков до 3,5 м, датчики дыма должны находиться в 4,5 м от стены, и на расстоянии 9 м друг от друга (рисунок 2.1).

09.03.01.2018.881.00 ПЗ

Лист

22

Изм.

Лист

№ докум.

Подпись

Дата

Высота защищаемого помещения, м

Средняя площадь, контролируемая одним извещателем, м2

Расстояние между извещателями, м

Расстояние от извещателя до стены, м

До 3,5

До 85

9,0

4,5

Св. 3,5 до 6,0

До 70

8,5

4,0

Св. 6,0 до 10,0

До 65

8,0

4,0

Св. 10,0 до 12,0

До 55

7,5

3,5

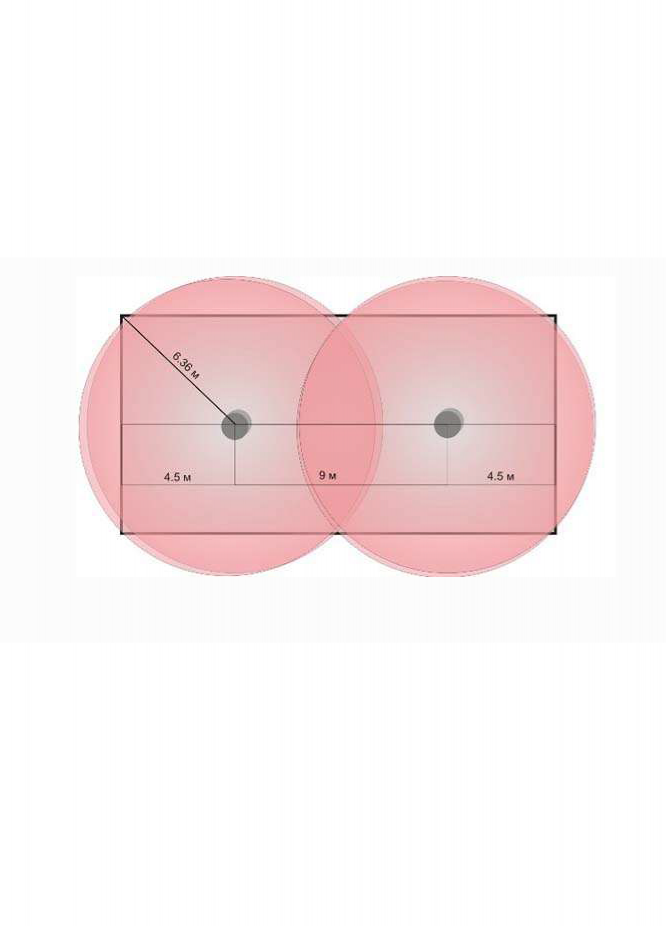

Рисунок 2.1 – Размещение точечных дымовых пожарных извещателей

Таблица 1.1 – Требования к размещению точечных дымовых пожарных извещателей

Для тепловых датчиков показатели несколько отличаются: при тех же условиях (Н — ≤3,5 м) – расстояние между извещателями 5 м, от стены 2,5 м, а контролируемая площадь не более 25 м, и также, при возрастании высоты, необходимо сближение сенсоров [1].

09.03.01.2018.881.00 ПЗ

Лист

23

Изм.

Лист

№ докум.

Подпись

Дата

Для повышения надежности при проектировании резервируют извещатели для того, чтобы каждая точка защищаемого пространства контролировалась одновременно минимум двумя датчиками.

Тогда при выходе из строя одного извещателя будет сохраняться полный контроль. Кроме того, автоматическая система пожаротушения, дымоудаления или оповещения запускается только по сигналу двух датчиков.

Расстояние между дублирующими друг друга извещателями должно быть не более половины того, которое предписывают требования в каком-либо помещении (Рисунок 2.4).

Рисунок 2.4 – Расстояние между дублирующими друг друга извещателями

Сегодня применяются адресные извещатели с контролем работоспособности, адресно-аналоговые, которые исключают неконтролируемый отказ работы системы (Рисунок 2.5).

Поэтому нормы не требуют их дублирования, а степень их распознаваемости настолько точна, что включение автоматических систем и блокировка инженерных происходят по сигналу с одного датчика [1].

Стоимость такого оборудования значительно дороже точечных извещателей, но получаемый уровень безопасности гораздо выше, а итоговая стоимость эксплуатации будет ниже.

09.03.01.2018.881.00 ПЗ

Лист

25

Изм.

Лист

№ докум.

Подпись

Дата

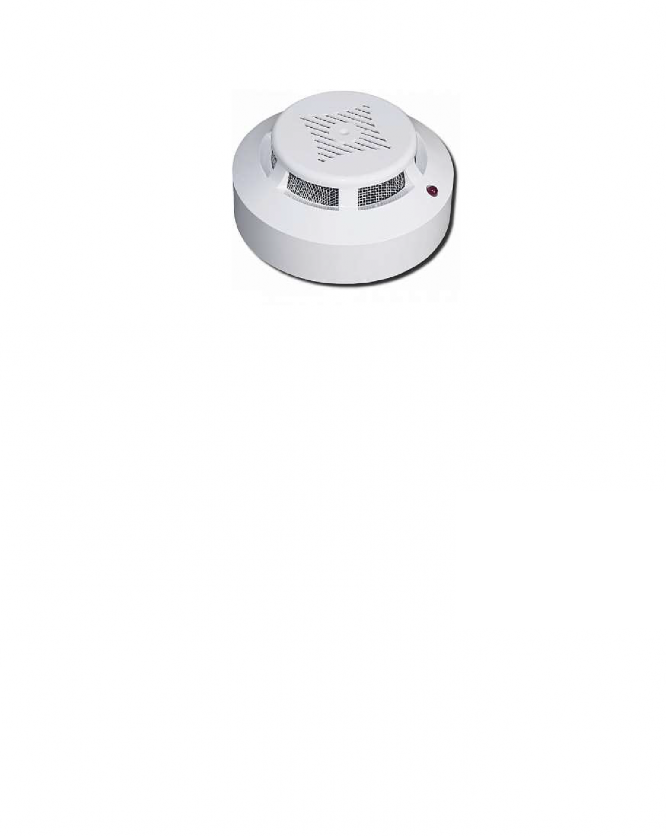

Рисунок 2.5 – Адресно-аналоговый извещатель Проектирование расположения пожарных извещателей обязательно надо

выполнять с учетом сквозняков, конвекционных потоков, и то, что кондиционеры и вентиляция могут негативно отразиться на реагировании датчиков. Поэтому расстояние от самого извещателя до вытяжки или слива кондиционера должно быть не менее 1м.

Тепловые линейные извещатели реагируют на колебания температурного режима. Они изготовлены в виде термокабеля, который восприимчив по всей длине. Расстояние между датчиками пожарной сигнализации внутри зданий равняется 10-12 метрам (Рисунок 2.6).

Рисунок 2.6 – Расположение пожарных извещателей

09.03.01.2018.881.00 ПЗ

Лист

26

Изм.

Лист

№ докум.

Подпись

Дата

Основным требованием, влияющим на размещение пожарных извещателей пламени, является обязательность оптической доступности территории, не должно быть преград, которые мешают фиксации возникшего пламени.

Извещатели пламени монтируют внутри помещений и на открытом пространстве, возможна установка на потолке, стене или на оборудовании. При этом требуется измерить расстояние пожарного извещателя до углов. Данный показатель имеет ограниченные пределы:

10 см для потолочного крепления; 30 см для стенного крепления.

На рисунке 2.7 отображены рекомендованные параметры расстановки извещателей пламени друг от друга в прямоугольном помещении.

Рисунок 2.7 – Параметры расстановки извещателей пламени Линейный дымовой пожарный извещатель состоит из излучателя и приемника

(приемо-передатчика и отражателя), устанавливаемых на стене, перегородке, колонне, должно обеспечиваться их жесткое крепление, так, чтобы их оптическая ось проходила на расстоянии не менее 0,1 м и не более 0,6 м от уровня перекрытия. Чтобы контролировать защищаемую зону, устанавливается два и более линейных дымовых пожарных извещателя, при этом, в помещении высотой до 12 м максимальное расстояние между их параллельными оптическими осями должно быть не более 9 м, а оптической осью и стеной -не более 4,5 м.

В составе пожарной сигнализации выделяют защищаемые зоны с размещенными пожарными извещателями, подключенные к контрольному прибору управления с системой оповещения.

09.03.01.2018.881.00 ПЗ

Лист

27

Изм.

Лист

№ докум.

Подпись

Дата

Вся система пожарной сигнализации должна быть подключена к источнику бесперебойного питания, обеспечивающему большой срок работы всей системы от батарей, в случае отключения электроэнергии (рисунок 2.8)

Рисунок 2.8 – Зоны системы пожарной сигнализации

2.1.2 Правила размещения охранных извещателей

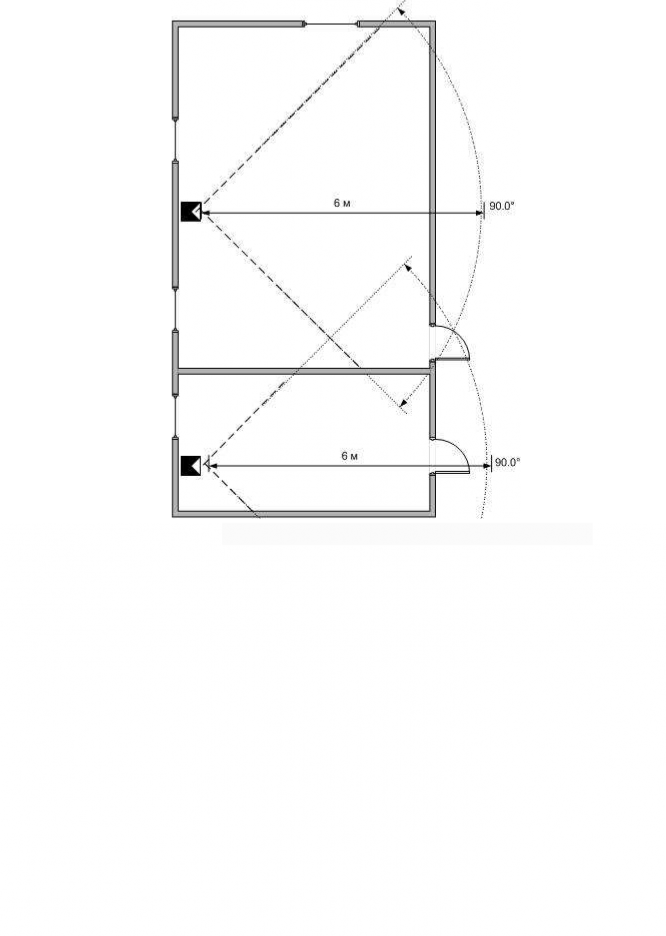

Тепловой датчик требуется устанавливать в направлении под углом 90 градусов по отношении к движению возможных нарушителей. В противном случае, если нарушитель понимает принцип работы такой системы, может медленно приблизиться к датчику, закрыть его каким -либо предметом или просто пройти мимо без обнаружения.

Пассивный инфракрасный датчик движения не рекомендуется располагать так, чтобы на него попадали солнечные лучи. Нельзя направлять на объект с переменной температурой (кондиционер, котел отопления, камин, мощная батарея), поскольку возможны ложные срабатывания. В таком помещении рекомендуется установка микроволновых датчиков, но при этом в помещении нельзя длительно находиться людям (микроволновое излучение вредно для здоровья).

Датчики открытия окон и дверей требуется устанавливать по 2 штуки на каждую створку дверей, окон. На металлические конструкции надо выбрать специально для этого предназначенные датчики.

Датчик разбития стекла устанавливается поближе к окнам. При достаточно близком расположении окон можно защитить одним датчиком.

09.03.01.2018.881.00 ПЗ

Лист

28

Изм.

Лист

№ докум.

Подпись

Дата

При размещении беспроводных датчиков (включая радиокнопку тревожной сигнализации) требуется проверять дальность действия с учетом наличия монолитных железобетонных конструкций. Чтобы обеспечить хороший уровень сигнала используется ретранслятор.

Для защиты сейфа устанавливаются датчики открытия дверей, вибродатчик для контроля попыток вскрытия. Также дополнительно в помещение устанавливают датчики тепла и движения. На смежную с сейфом стену также устанавливается датчик вибрации.

Требуется учитывать характеристики датчиков по диаграмме направленности, радиусу действия, рабочему температурному диапазону. Следует строго придерживаться этих характеристик, а для большей безопасности размещать датчики с перекрытием зон слежения.

Дальность действия определяется расстоянием от акустического извещателя разбития стекла АИРС до наиболее удаленной точки поверхности контролируемого стекла. Для извещателей с регулируемой чувствительностью указывают максимальную дальность действия, соответствующую максимальной чувствительности.

Рисунок 2.9 – Вариант размещения акустического извещателя на смежной

стене

09.03.01.2018.881.00 ПЗ

Лист

29

Изм.

Лист

№ докум.

Подпись

Дата

2.2.1 Анализ извещателей охранной сигнализации

Охранные датчики по назначению разделяют на две категории:

• датчики охраны периметра, задача которых заключается в передаче сигналов о попытках проникновения в охраняемую зону;

• датчики внутренней охраны, которые обнаруживают пребывание злоумышленников в охраняемой зоне.

К первой категории относятся такие датчики, как шлейф, магнитный датчик открытия дверей и/или окон, датчик разбития стекла, микроволновый и магнитный барьер открывания дверей и окон, а также некоторые другие специальные приборы.

Вторую категорию составляют такие датчики, как: пассивный инфракрасный датчик движения, микроволновый датчик, ультразвуковой датчик, а также комбинированный датчик, объединяющий несколько принципов обнаружения.

09.03.01.2018.881.00 ПЗ

Лист

30

Изм.

Лист

№ докум.

Подпись

Дата

Датчик разбития стекла. При проникновении в охраняемые зоны часто нарушитель выбивает стекло в окне или двери. Это регистрируют датчики разбития стекла. В большинстве случаев применяемые датчики разбития стекла являются акустическими датчиками, реагирующими на звон бьющегося стекла.

Чтобы снизить число ложных срабатываний, которые вызывают акустические сигналы другого происхождения (например, громкая музыка) используют более совершенные датчики с микропроцессорным алгоритмом обработки спектра звуковых сигналов в помещении по высокочастотной и низкочастотной составляющей. Срабатывание происходит только при характерном звуке ломки стекла на фоне низкочастотных колебаний, вызванных ударом, и выдача сигнала к блоку управления будет только в этом случае. Поддерживаются повреждения стекла разного типа. Одним датчиком может обеспечиваться контроль нескольких стекол [5].

Охранным ивещателем Стекло-2 (ИО329-2) обнаруживается разрушение листовых стекол (рисунок 2.11). Питание извещателя производится от шлейфа охранной сигнализации.

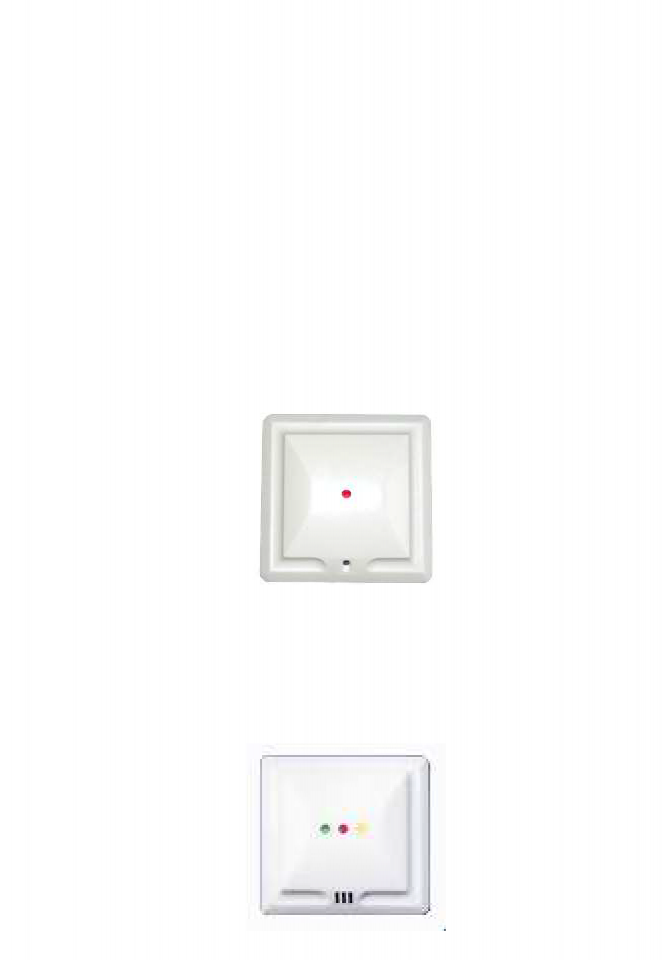

Рисунок 2.11 – Извещатель охранный Стекло-2 (ИО329-2) Охранным поверхностным звуковым ивещателем Стекло-3 (ИО329-4)

обнаруживается разрушение всех видов стекол: обычное, закаленное, узорчатое, армированное, многослойное и защищенное полимерной пленкой (ламинированное), стеклянные пустотелые блоки, а также стандартные одно-и двухкамерные стеклопакеты.

Рисунок 2.12 – Извещатель охранный Стекло-3 (ИО329-4)

09.03.01.2018.881.00 ПЗ

Лист

31

Изм.

Лист

№ докум.

Подпись

Дата

Ивещателем Стекло-3 обеспечивается регулировка чувствительности, тестирование, контролируется вскрытие корпуса (тампер-контакт) и напряжение питания. Микропроцессорной обработкой выделяется разбитие стекла из возможных акустических шумов (от телефона, транспорта, грозы, града), обеспечивается устойчивая работа при электростатических разрядах, помехах по сети питания, воздействии электромагнитного поля.

Датчиком разбития стекла Астра-С обнаруживается разрушение стекла марок: М4 — М7 ГОСТ 111–2001 толщиной 2,5 … 8,0 мм — обычного и защищенного полимерной пленкой, армированного и последующая выдача извещения о тревоге (рисунок 2.13).

Рисунок 2.13 – Датчик разбития стекла Астра-С

Конструктивно датчик разбития стекла Астра-С представляет собой блок со съемной крышкой, которая закрывает доступ к колодке внешних подключений и элементам крепления. Блок содержит печатную плату с размещенными на ней радиоэлементами (рисунок 2.14).

Рисунок 2.14 – Конструкция датчика разбития стекла Астра-С

09.03.01.2018.881.00 ПЗ

Лист

32

Изм.

Лист

№ докум.

Подпись

Дата

Чувствительный элемент датчика является конденсаторным электретным микрофоном со встроенным усилителем. Микрофоном обеспечивается преобразование звуковых колебании в последовательность электрических сигналов, усиливающихся и поступающих на микроконтроллер, которым производится обработка полученных сигналов и, в соответствии с заранее заданным алгоритмом работы, выявляется наличие разрушения стекла или низкочастотной и высокочастотной помехи, и в первом случае формируется извещение о тревоге.

Датчиком разбития стекла Астра-С обеспечивается выдача шести видов извещений:

норма -разрушения стекла отсутствуют (светодиоды не горят);

тревога — обнаружены разрушающие воздействия на охраняемое стекло (загорается красный светодиод);

вскрытие — попытка несанкционированного вскрытия корпуса (мигание зеленого светодиода);

повышенный уровень помех на высокой рабочей частоте (двукратное включение зеленого светодиода);

повышенный уровень помех на низкой рабочей частоте (однократное включение зеленого светодиода);

напряжение питания ниже допустимого (мигание красного светодиода). Датчик можно установить на стену, на потолок, между рамами.

Охранным поверхностным звуковым извещателем Арфа (ИО329-3) обнаруживается разрушение остекленной конструкции (окно, дверь, витрина) площадью от 0,05 до 100 м2(рисунок 2.15 –).

Рисунок 2.15 – Извещатель охранный поверхностный звуковой Арфа (ИО329-3)

09.03.01.2018.881.00 ПЗ

Лист

33

Изм.

Лист

№ докум.

Подпись

Дата

Характеристики

Стекло-2

Стекло-3

Астра-С

Арфа

Максимальная дальность действия, м

6

6

6

6

Мин. контролируемая площадь стекла, м²

0,1

0,1

0,1

0,05

Напряжение питания от ШС, В

10,0…30,0

12

12

9,5 … 16,0

Ток потребления, мА

10

22

24

20

Диапазон рабочих температур, °С

-10…+45

-20 … +45

-20 … +50

-20 … +50

Габаритные размеры, мм

80х80х35

80х80х35

92x58x24

92x58x24

Масса, не более, кг

0,1

0,1

0,1

0,1

Датчиком Арфа (ИО329-3) обеспечивается

• поддержка микропроцессорного алгоритма "Антисаботаж";

• обнаружение термического разрушениея стекла;

• высокая помехоустойчивость

• режим регистрации выпадения осколков.

Технические характеристики рассмотренных датчиков разбития стекла сведены в таблицу 2.1.

Таблица 2.1 -Технические характеристики датчиков разбития стекла

Датчики имеют примерно одинаковые основные характеристики и выбор может основываться на более низкой цене.

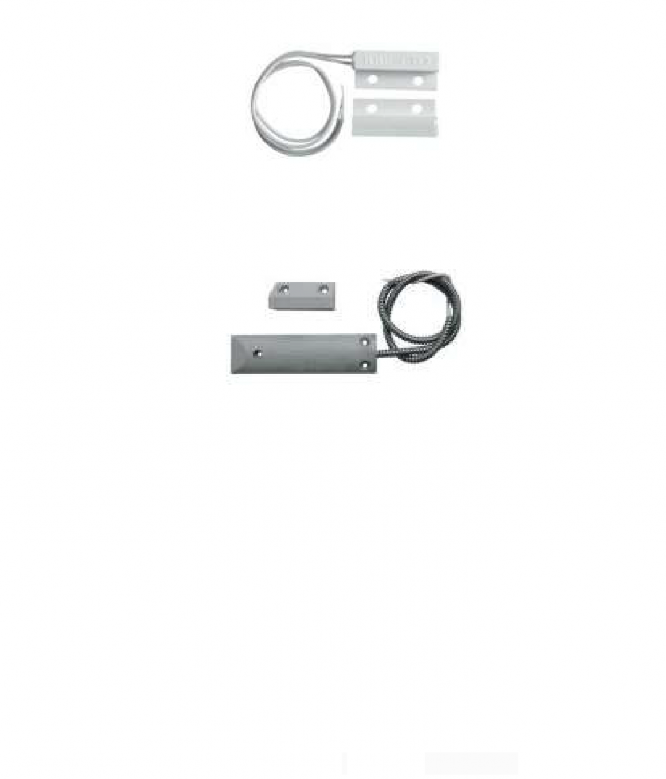

Магнитные датчики. Проникновение злоумышленника на охраняемый объекта без разбития оконного стекла может произойти путем вскрытия окна или двери.

Чтобы защитить окна и двери от несанкционированного открытия часто применяют магнитные датчики для наружной или скрытой установки. В состав магнитного датчика входят два элемента: магнит и геркон (герметический контакт, срабатывающий при приближении магнита). Пока окно или дверь закрыты, геркон находится в магнитном поле, его контакты замкнуты.

При открытии окна или двери, геркон отдаляется от магнита и оказывается вне зоны магнитного поля – контакты размыкаются и этот сигнал получает блок управления и включается сигнал тревоги. На рисунке 2.16 отображен магнитоконтактный извещатель ИО-102-4, а на рисунке 2.17 магнитоконтактный извещатель накладной на металлическую дверь.

09.03.01.2018.881.00 ПЗ

Лист

34

Изм.

Лист

№ докум.

Подпись

Дата

Пассивные инфракрасные датчики. Если злоумышленник все же проник в охраняемое помещение без повреждения оконного стекла и без открытия окна или двери, для контроля движения злоумышленника по охраняемой территории. и подачи сигнала тревоги применяются пассивные инфракрасные датчики движения второго контура защиты системы охранной сигнализации. Когда обнаружено перемещение объекта, который излучает тепло, сигнал об этом поступит на блок управления.

При работе инфракрасного датчика обнаруживается тепловое излучение физического тела. Инфракрасный датчик спроектирован так, что способен обнаружить резкое изменение температуры. Если движение нарушителя произойдет в секторе обзора датчика, то будет обнаружено изменение и выдан сигнал. На рисунке 2.18 отображен датчик движения Фотон-9М.

09.03.01.2018.881.00 ПЗ

Лист

35

Изм.

Лист

№ докум.

Подпись

Дата

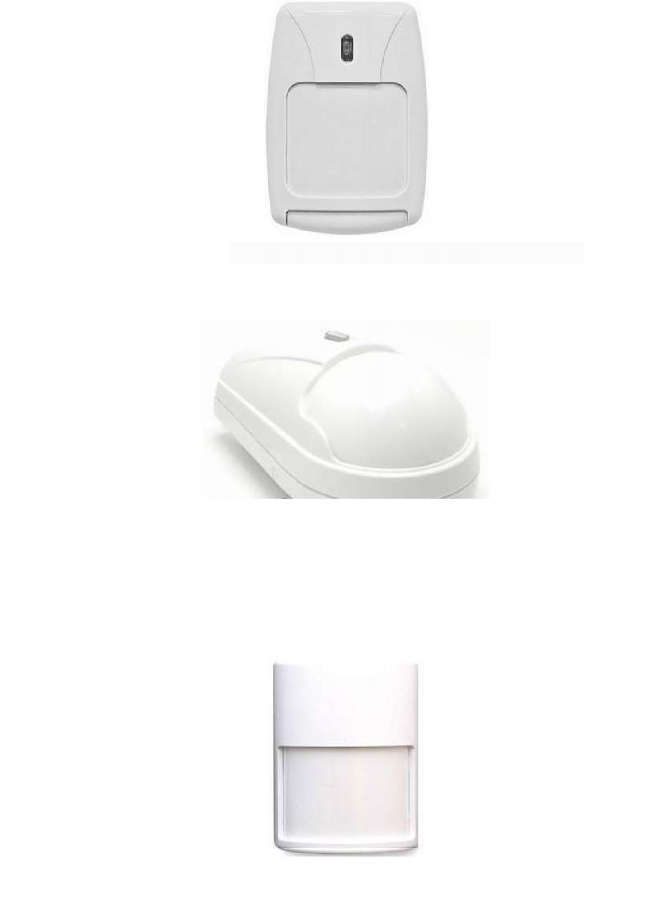

Рисунок 2.18 – Извещатель охранный объемный Фотон-9М

Рисунок 2.19 – Инфракрасный датчик движения Пирон-4Д

Рисунок 2.20 – Извещатель охранный инфракрасный Астра-9 (ИО 409-22)

На рисунке 2.19 отображен датчик движения Пирон-4Д.

 Извещатель охранный инфракрасный Астра-9 (ИО 409-22) с регулятором

чувствительности применяют, чтобы обнаружить проникновение в охраняемые помещения и сформировать извещение о проникновении путем размыкания выходных контактов реле (Рисунок 2.20).

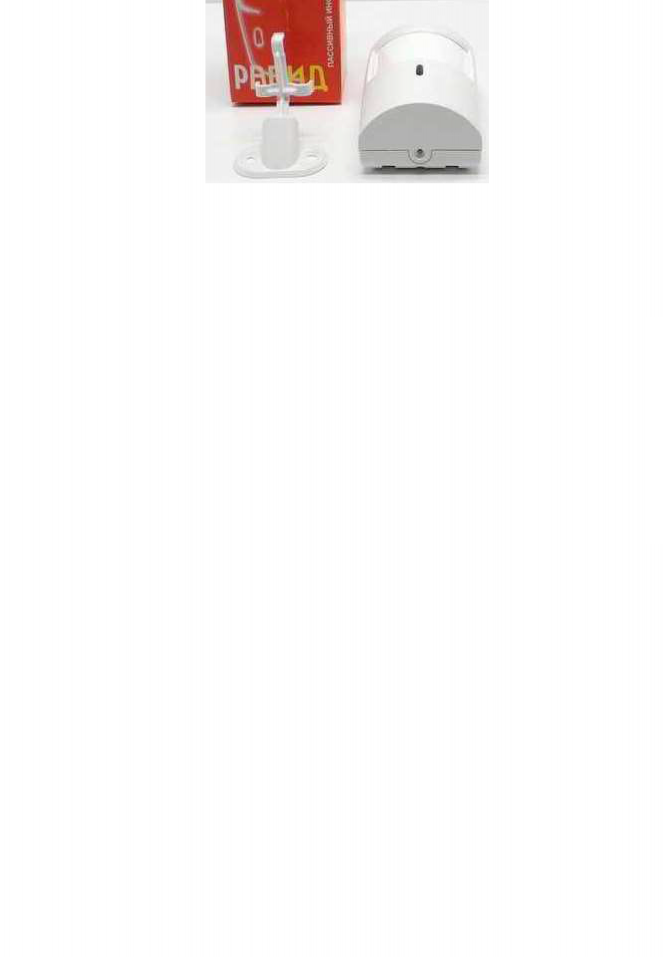

 На рисунке 2.21 отображен датчик движения Рапид.

09.03.01.2018.881.00 ПЗ

Лист

36

Изм.

Лист

№ докум.

Подпись

Дата

Характеристики

Пирон-4Д

Фотон-9М

Астра-9

Рапид

Максимальная дальность действия, м

10

10

10

15

Напряжение питания, В

8-30

10-15

7,5-15

8-15

Потребляемый ток, мА

12

15

12

14

Угол зоны обнаружения, градусов

90

90

90

90

Размеры, мм

90x60x50

90x65x50

75x58x46

85x60x50

Рабочая температура, гр. С

-30...+ 50

-30...+50

-30 -+ 50

-30...+50

 Технические характеристики рассмотренных инфракрасных датчиков

движения сведены в таблицу 2.2.

Таблица 2.2 -Технические характеристики датчиков движения

Датчик Рапид обеспечивает большую максимальную дальность действия -на 5 метров больше других устройств.

Микроволновые датчики. Принцип работы таких датчиков основан на анализе излучаемых и принятых отраженных сигналов в СВЧ-диапазоне. Сигнал, который отражается от движущегося предмета (эффект Доплера), отличается по частоте. Когда приемник обнаруживает изменение частоты сигнала (в зоне обзора присутствуют движущиеся объекты), датчиком формируется сигнал тревоги на блок управления.

Недостатком такого датчика является низкая защищенность от ложного срабатывания, например, колебание занавески.

Но на работу радарного детектора не влияют внешние погодные воздействия

– наличие сильного ветра, перепадов температуры, осадков, прямого солнечного света, электромагнитного поля.

Установленный внутри помещения высокочастотный охранный извещатель осуществляет контроль сквозь внутренние и наружные стены, расширяя возможности системы защиты.

09.03.01.2018.881.00 ПЗ

Лист

37

Изм.

Лист

№ докум.

Подпись

Дата

Одним СВЧ датчиком движения может контролироваться четыре комнаты, связанные стенами, и три этажа во многоэтажном доме. СВЧ датчик может применяться и при охране внешнего периметра. При этом, значительно экономятся расходы на создание комплексной системы ОПС, сокращается число устанавливаемых датчиков в шлейф охранной сигнализации и объемы монтажных работ.

Ультразвуковым извещателем Астра-642 обеспечивается контроль ультразвукового диапазона, определяется появление нарушителя в закрытых помещениях (рисунок 2.21) .

 Еще одним объемным ультразвуковым извещателем ЭХО-5 осуществляется

контроль движения внутри помещений (рисунок 2.22).

Технические характеристики рассмотренных ультразвуковых извещателей сведены в таблицу 2.3.

09.03.01.2018.881.00 ПЗ

Лист

38

Изм.

Лист

№ докум.

Подпись

Дата

Характеристики

Астра-642

ЭХО-5

Максимальная дальность действия, м

10

9

Напряжение питания, В

8...15

9...17

Потребляемый ток, мА

25

25

Угол зоны обнаружения, градусов

90

90

Рабочая температура, гр. С

-10...+50

-10...+50

Таблица 2.3 -Технические характеристики ультразвуковых извещателей

Датчиком Астра-642 обеспечивается большая максимальная дальность действия при равных прочих характеристиках.

Активные ИК-датчики. В состав такого датчика входят передатчик и приемник, которые расположены на удалении друг от друга.

Датчиком регистрируется проникновение на охраняемую территорию только при одновременном пересечении двух лучей, чем повышается степень защищенности системы от ложной тревоги, которая может быть вызвана, движением мелкого домашнего животного или падающих листьев.

Такие датчики применяются при защите внутреннего периметра здания, а также участков внешнего периметра.

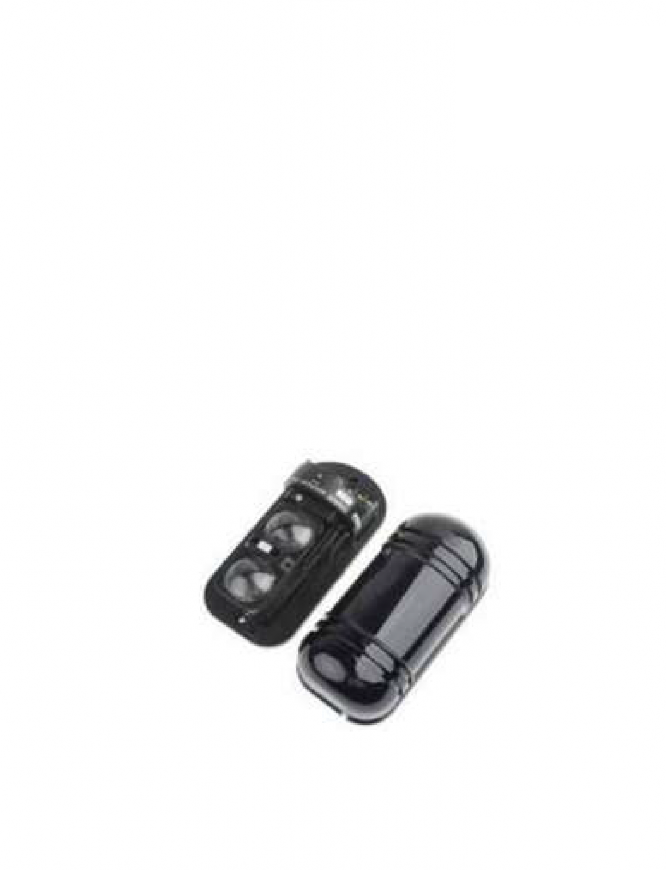

На рисунке 2.24 отображен датчик ABT-30.

TAP-80 -(Tantos) ИК-барьер является активным двухпозиционным двухлучевым датчиком с максимальной дистанцией между приемником и передатчиком 80 м (рисунок 2.25).

09.03.01.2018.881.00 ПЗ

Лист

39

Изм.

Лист

№ докум.

Подпись

Дата

ИО209-33 "СПЭК-1117" является охранным линейным оптико-электронным ИК-извещателем с двумя лучами и обеспечивающий рабочую дальностью действия до 50 м на открытых площадках защиты периметра [22].

09.03.01.2018.881.00 ПЗ

Лист

40

Изм.

Лист

№ докум.

Подпись

Дата

Характеристики

ABT-30

TAP-80

СПЭК-1117

Рабочая дальность действия, м

75

80

50

Число рабочих частот ИК излучения

4

2

2

Напряжение питания, В

10,2 -30

13,8-24

12-24

Потребляемый ток, мА

90

40

50

Диаметр луча, м

0,63

1,8

0,8

Помехозащищенность, мс

35 -280

35 -280

35 -280

Помехоустойчивость от электроосветительных приборов, не менее, лк

2000

2000

2000

Помехоустойчивость от солнца, галогенных ламп, не менее, лк

30 000

30 000

30 000

Поворот оптического узла по вертикали

± 5

± 5

± 5

Поворот оптического узла по горизонтали

± 90

± 90

± 90

Рабочая температура, гр. С

-55° … + 70

-25...+60

-40 …+ 40

Технические характеристики рассмотренных ультразвуковых извещателей сведены в таблицу 2.4.

Таблица 2.4 -Технические характеристики активных ИК-датчиков

Датчик TAP-80 имеет явное преимущество по диаметру луча при обеспечении защиты.

Дуальные датчики. Поскольку ИК-датчики могут ложно срабатывать при воздействии резкого перепада температуры (расположенный рядом радиатор отопления или кондиционер), то применяют дуальные датчики.

Принцип работы такого датчика основан на двух разных способах обнаружения движущихся объектов. Это обеспечивает более высокую эффективность работы и снижение вероятности возникновения ложной тревоги. В комбинированном датчике может объединяться технологии ИК-датчика и микроволнового датчика. Дуальным датчиком выдается сигнал для блока управления только в тех случаях, когда ИК-датчиком произведена регистрация резкого изменения температуры, и одновременно микроволновый датчик подтвердил движение в охраняемой зоне. Этим снижается вероятность возникновения сигналов ложной тревоги, например, включился конвектор и генерирует поток горячего воздуха.

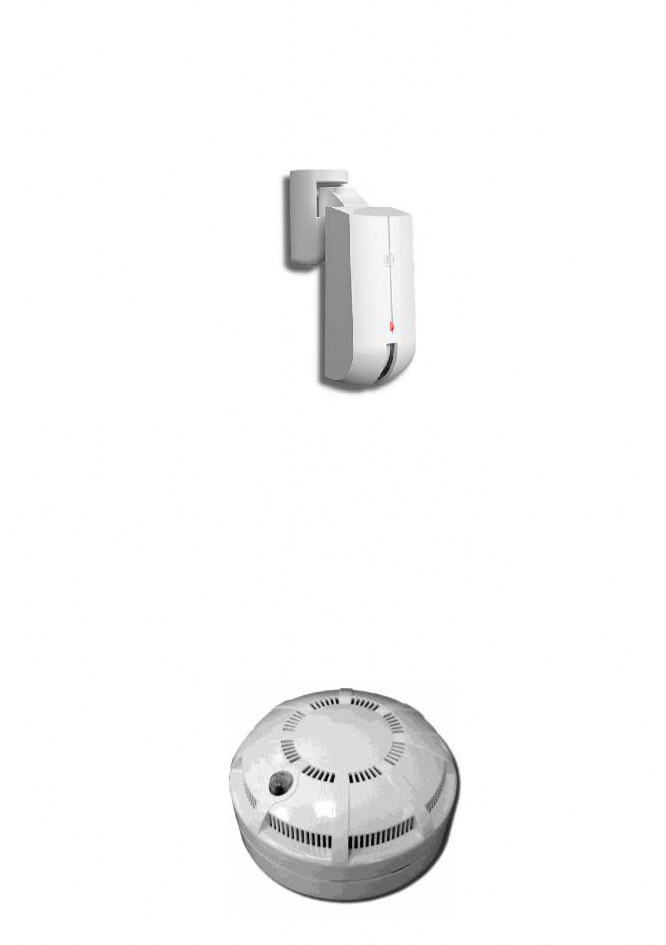

AGATE является комбинированным ИК+СВЧ (24,125 ГГц) извещателем, обеспечивающим c узкую зону обнаружения и функцию антимаскирования, с

09.03.01.2018.881.00 ПЗ

Лист

41

Изм.

Лист

№ докум.

Подпись

Дата

дальностью зоны обнаружения 14 метров, регулировкой чувствительности ИК и СВЧ каналов, световой индикацией режимов работы, напряжением питания 12 В, током потребления 25 мА, классом защиты IP54, рабочей температурой от -40 до

+50°С.

Извещателем AGATE обнаруживается движение при попытке пересечения границы охраняемой зоны периметра.

2.2.2 Анализ извещателей пожарной сигнализации

Пожарным дымовым оптико-электронным извещателем ИП 212-45 обеспечивается раннее обнаружение загорания, которое сопровождается появлением дыма малой концентрации в закрытом помещении здания или сооружения. Извещателем осуществляется цифровая обработка сигналов оптической пары, что позволяет существенно снизить вероятность ложных срабатываний (рисунок 2.26).

09.03.01.2018.881.00 ПЗ

Лист

42

Изм.

Лист

№ докум.

Подпись

Дата

Характеристики

ИП 212-45

ИПД-3.1М

Чувствительность извещателя, дБ/м

0.05-0.2

0.05-0.2

Напряжение питания, B

9-30

9-30

Ток потребления, мА

0.045

0.09

Степень защиты

IP30

IP30

Диапазон рабочих температур, °С

-45…+55

-30…+55

ИПД-3.1М является пожарным дымовым точечным извещателем, который обнаруживает возгорание в закрытом помещении здания и ли сооружения, которое сопровождается появлением дыма, и передает сигнал «ПОЖАР» на ППК.

 Технические характеристики рассмотренных извещателей сведены в таблицу

2.5.

Таблица 2.5 -Технические характеристики пожарных дымовых точечных извещателей

ИПДЛ-Д-II/4Р является дымовым оптическим линейным извещателем, двухпозиционным (рисунок 2.28).

Извещатель пожарный «ИПДЛ-Д-II/4P» обнаруживает продукты горения, которые возникают в контрольной зоне, образованной оптическим лучом между блоком излучателя (БИ) и блоком приемника (БП) инфракрасного излучения. Извещателем формируется извещение ПОЖАР в момент, когда достигается пороговое значение плотности среды, вызванноого увеличением концентрации продуктов горения.

09.03.01.2018.881.00 ПЗ

Лист

43

Изм.

Лист

№ докум.

Подпись

Дата

Рисунок 2.28 – Извещатель пожарный дымовой оптико-электронный линейный ИПДЛ-Д-II/4Р

Однопозиционный со встроенной ТВ камерой. Извещатель пожарный дымовой линейный ИПДЛ-Д-I/4р предназначен для обнаружения частиц продуктов горения в атмосфере и выдачи извещения о пожаре.

Рисунок 2.29 – ИПДЛ-Д-I/4Р извещатель пожарный дымовой линейный с

отражателем

09.03.01.2018.881.00 ПЗ

Лист

44

Изм.

Лист

№ докум.

Подпись

Дата

Характеристики

ИПДЛ-Д-II/4Р

ИПДЛ-Д-I/4Р

Дальность действия, м

8…150

100

Напряжение питания, B

8…28

8…28

Ток потребления, мА

20

20

Степень защиты

IP41

IP41

Диапазон рабочих температур, °С

-25…+55

-25…+55

Технические характеристики рассмотренных извещателей сведены в таблицу 2.6. Таблица 2.6 -Технические характеристики пожарных дымовых линейных извещателей

Извещатель пожарный пламени ИП330-1-1-ХХ предназначен для обнаружения пламени углеводородов и других горючих материалов по инфракрасной (ИК) области спектра электромагнитного излучения пламени (рисунок 2.30).

 Извещателем обеспечивается информационная и электрическая совместимость

с техническими средствами пожарной сигнализации и управления пожаротушением, с комплексными интегрированными системами безопасности, обеспечивающими прием сигналов по интерфейсу RS-485 в стандартном протоколе MODBUS RTU и пороговому токовому сигналу 0 – 20 мА.

Извещатель взрывозащищенного исполнения можно применять в невзрывоопасных и взрывоопасных зонах 1 и 2 классов по ГОСТ Р МЭК 60079-10-1 и ГОСТ Р 52350.14. Обеспечивается дальность обнаружения до 60 м, угол обзора (по вертикали и горизонтали) не менее 90 град.

Извещатель пожарный пламени «ИОЛИТ» обнаруживает излучение пламени и предназначен для применения в системе пожарной сигнализации промышленных

09.03.01.2018.881.00 ПЗ

Лист

45

Изм.

Лист

№ докум.

Подпись

Дата

Характеристики

ИПДЛ-Д-II/4Р

ИП 329 "ИОЛИТ"

Дальность действия, м

60

50

Угол обзора, град.

90(по вертикали и горизонтали)

90 (по горизонтали)

Напряжение питания, B

24 (от 18 до 32)

5…28

Ток потребления, мА

25

20

Степень взрывозащиты

2 ЕхеmІІТ5 по

ГОСТ Р 51330.0

IP66

Диапазон рабочих температур, °С

--40 .. +75

-55…+55

(взрывоопасных) объектов. Извещатель ИП329 «ИОЛИТ» реагирует на ультрафиолетовую составляющую излучения пламени.

Рисунок 2.31 – Пожарный извещатель пламени ИП 329 "ИОЛИТ" Технические характеристики рассмотренных извещателей сведены в таблицу 2.7.

Таблица 2.7 -Технические характеристики пожарных извещателей пламени

2.3. Контрольные устройства охранно-пожарной сигнализации

Для построения системы пожарной сигнализации применяется контроллер адресно-аналоговой пожарной сигнализации, использует интерфейс для взаимодействия системами безопасности.

В состав системы пожарной сигнализации входят следующие основные компоненты [9]:

• Шкаф управления и контроля, анализирующий состояние пожарных датчиков и шлейфов.

• Монитор (панель индикации) или автоматизированное рабочее место, обеспечивающий отображение состояний пожарной сигнализации.

• Источник бесперебойного питания – обеспечивает непрерывную работу сигнализации.

• Пожарные извещатели – обнаруживают возгорание (открытый огонь) или продукты горения (дым, угарный газ).

09.03.01.2018.881.00 ПЗ

Лист

46

Изм.

Лист

№ докум.

Подпись

Дата

• Устройства оповещения – громкоговорители, сирены, системы трансляции. Предназначены для подачи сигнала тревоги.

Дополнительно в состав пожарной сигнализации размещается ручной пожарный извещатель – красную кнопку под стеклом. Должна быть установлена в легко доступном месте и позволяет выполнить ручную подачу сигнала тревоги.

Система охранной сигнализации состоит из двух основных компонентов: извещателей (датчиков) и приемно-контрольных приборов (контроллеров). Сигналы о срабатывании датчиков фиксируются, обрабатываются и передаются через промежуточные устройства или непосредственно на приемно-контрольный прибор (контроллер) [23].

Блок управления охранной сигнализацией является ядром, без которого система не может функционировать. К нему производится подключение всех датчиков охраны периметра и датчиков внутренней охраны. От него зависит функциональность и возможность расширения системы. В более сложной системе в блок управления поступают все данные, собираемые другими устройствами. Данные обрабатываются по определенным, заранее заданным алгоритмам и в результате этого принимается решение относительно дальнейших действий. Набор действий для разных случаев определяется при программировании блока управления.

Систему сигнализации необходимо оснастить источником бесперебойного питания, чтобы обеспечить непрерывную работу системы.

Прибор приемно-контрольный охранно-пожарный Астра-812 Pro может контролировать до 192 радиоустройств Астра-РИ-М через встроенный радиомодуль и радиорасширители Астра-РИ-М РР, до 80 ШС через расширители проводных зон Астра-713, информационный обмен по интерфейсу RS-485, слот для установки сменных модулей: Астра-GSM, Астра-PSTN, Астра-LAN, Астра-RS-485 (рисунок 2.32).

Прибор приемно-контрольный охранно-пожарный Астра-812 Pro организует комбинированную охранно-пожарную и другие виды сигнализации (аварийная,

09.03.01.2018.881.00 ПЗ

Лист

47

Изм.

Лист

№ докум.

Подпись

Дата

технологическая) путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485.

Прибор приемно-контрольный охранно-пожарный ППКОП 01101349 Астра-712/8 выполняет функции (рисунок 2.33):

• контроля состояния 8 шлейфов сигнализации (ШС) с включенными охранными или пожарными извещателями;

• управления средствами оповещения;

• выдачи тревожных извещений на ПЦН через релейные выходы;

• выдачи информации по линии расширения на релейные модули Астра-82000/822, модули индикации Астра-861, коммуникатор GSM Астра-882, радиопередающее устройство РПД Астра-РИ;

Рисунок 2.33 – Астра-712/8 Прибор приемно-контрольный охранно-пожарный

ППКОП 01101349

С2000-М пульт контроля и управления охранно-пожарный предназначен для обеспечения контроля состояния и сбора данных с приборов охранно-пожарной системы, ведения протокола возникающих в системе событий, индикации тревог, управления автоматикой. С2000-М объединяет подключенные к нему приборы в одну систему и организует их взаимодействие между собой: пульт получает данные о состоянии зон от приборов и отслеживает это изменение посредством интерфейса RS-485, к одной линии RS-485 возможно подключение только одного пульта.

Сообщение о пожаре, тревоге, неисправности, взятии под охрану, снятие с охраны и другие происходящие в системе события отображаются на ЖК-дисплее, возможна звуковая сигнализация тревожных сообщений.

Технические характеристики пульта С2000М Болид: Количество подключаемых к выходу RS-485 приборов: до 127;

09.03.01.2018.881.00 ПЗ

Лист

48

Изм.

Лист

№ докум.

Подпись

Дата

Количество разделов: до 511; Количество групп разделов: до 128;

Количество шлейфов сигнализации, которые можно объединить в разделы: до 2048;

Количество пользовательских паролей: до 1023;

Количество управляемых в автоматическом режиме релейных выходов: до 256;

Количество входных зон: до 32;

Длина линии интерфейса RS-485: до 4000 м;

Длина линии интерфейса RS-232 для связи с принтером: до 20 м;

Питание -от резервированного источника постоянного тока (например, РИП-12 или РИП-24) с диапазоном напряжений питания -от 10,2 до 28,4 В;

Типовой потребляемый ток -70 мА при напряжении питания 12 В или 35 мА при напряжении питания 24 В;

Рабочий диапазон температур: от 0 до +40 °C.

Охранно-пожарная сигнализация (ОПС) КОДОС является адресной модульной системой безопасности, способной эффективно работать на объектах любого масштаба и назначения и предупреждать о несанкционированных действиях и возгорании. ОПС КОДОС предназначена для обнаружения признаков появления нарушителя на охраняемом объекте, обнаружения пожара и подачи извещения о тревоге для принятия мер.

Система охранно-пожарной сигнализации КОДОС соответствует требованиям стандартов, что подтверждают российские и зарубежные сертификаты, а также решение Департамента государственной защиты имущества МВД России о включении системы ОПС КОДОС в «Бюллетень технических средств безопасности, рекомендованных к использованию во вневедомственной охране».

Основой системы ОПС КОДОС является прибор приемно-контрольный охранно-пожарный ППКОП "КОДОС А-20" (рисунок 2.34), рассчитанный на режим круглосуточной непрерывной работы. ППКОП "КОДОС А-20" использует двухпроводную адресную линию для присоединения периферийного оборудования – адресных блоков разного типа (сигнальные, командные и управления).

09.03.01.2018.881.00 ПЗ

Лист

49

Изм.

Лист

№ докум.

Подпись

Дата

Сигнальные адресные блоки обеспечивают контроль состояния пожарных и охранных шлейфов сигнализации, периодически измеряя величину протекающего в них тока. Каждый вход сигнального адресного блока контролирует одну охраняемую зону. Адресные блоки управления управляют исполнительными устройствами. Каждому выход адресного блока управления соответствует одному исполнительному устройству. Командный адресный блок обеспечивает операции постановки и снятия с охраны зон и разделов из удобных для пользователей мест. Каждый адресный блок системы ОПС КОДОС имеет аппаратный адрес, служащий для идентификации устройства в системе.

ППКОП "КОДОС А-20" поочередно производит опрос сигнальных адресных блоков, получает от них данные о состоянии пожарных и охранных шлейфов сигнализации (и, соответственно, зон и каналов), отображает результаты в удобном виде, по заданным алгоритмам через адресные блоки управления подаёт команды на исполнительные устройства.

Максимальное число опрашиваемых ППКОП КОДОС А-20 зон и каналов –

200. Максимальное число подключаемых к линии связи адресных устройств, равно 50.

К ППКОП КОДОС А-20 предусмотрено подключение следующих внешних устройств: сирена; два считывателя бесконтактных карт постановки/снятия разделов с охраны; выносные модули индикации -8.

Напряжение питания 9,5 В … 15,0 В.

Ток потребления при напряжении питания 12В не более 3 А, без нагрузки 0,6 А, ток потребления линии связи не более 550 мА.

09.03.01.2018.881.00 ПЗ

Лист

50

Изм.

Лист

№ докум.

Подпись

Дата

Длина линии связи от прибора до адресного блока не более 1600 м (без удлинителя линий КОДОС УЛ-01).

Длина линии связи от прибора до считывателя не более 50 м Максимальное число паролей пользователей, карт пользователей 256

2.4 Анализ объекта и выделение разделов охранно-пожарной защиты Транспортная компания ООО ТЭК "Ижтрансфура-Челябинск" осуществляет

грузоперевозки по Челябинску, Челябинской области, а так же по всей России.

Производятся грузоперевозки автомобилями транспортной компании промышленных грузов, пищевых продуктов, энергоресурсов (сырье и продукты переработки), сборных грузов. Могут перевозиться большие партии оборудования, машины и механизмы, техника, станки, электротехническое оборудование, компьютерная и бытовая техника, строительные материалы [7].

Осуществляется перевозка продуктов питания в составе сборных грузов при температурном режиме от +2 до +6 С в крупные торговые сети на территории Российской Федерации. Для этого выделяются специальные машины для соблюдения температурного режима при перевозке (рефрижераторы).

Транспортная компания обеспечивает безопасность транспортировки и бережное сохранение груза, в определенных случаях отправляется группа сопровождения, экспедитор или охрана.

Каждая перевозка сопровождается специалистами компании, начиная от погрузки и до приема товара заказчиком. Пристальное внимание уделяют процессам обеспечения сохранности грузов и своевременности доставок. Менеджерами компании оказывается всесторонняя консультационная поддержка по вопросам, которые возникают при экспедировании, оптимизации транспортных расходов, обеспечивают контроль прохождения груза в ходе всех этапов логистической цепочки.

Клиенты компании всегда получат достоверную и своевременную информацию о местоположении грузов, поскольку организована постоянная спутниковая и мобильная связь со всеми автомашинами.

Транспортная компания содержит парк собственных транспортных средств – грузовиков различного класса (5, 10, 20 тонн) и для негабарита, самосвалов, рефрижераторов KRONE, SCHMITZ объема 86 м3, 20-тонной грузоподъемности на основе тягачей Mercedes, Man, Volvo и Scania, оснащенных системой навигации и отвечающих всему комплексу санитарных норм и требований.

09.03.01.2018.881.00 ПЗ

Лист

51

Изм.

Лист

№ докум.

Подпись

Дата

В составе транспортной компании ООО ТЭК "Ижтрансфура-Челябинск" содержится несколько отделов: отдел продаж, отдел логистики, транспортный отдел, бухгалтерия, отдел по работе с клиентами, склад, гараж (Рисунок 2.34).

Рисунок 2.34 -Структурная схема транспортной компании ООО ТЭК "Ижтрансфура-Челябинск"

Анализ помещений и выбор элементов для создания разделов

План помещений здания транспортной компании ООО ТЭК "Ижтрансфура-Челябинск" отображен на рисунке 2.35.

Можно выделить шесть независимых друг от друга разделов:

• Кабинеты руководителя и зам. руководителя;

• Архив, Бухгалтерия;

• Отдел продаж и Отдел логистики;

• Транспортный отдел и Отдел по работе с клиентами;

• Пост, Серверная часть;

• Коридор.

Кроме того, выделено еще два раздела: Гараж, Склад (рисунок 2.36).

09.03.01.2018.881.00 ПЗ

Лист

52

Изм.

Лист

№ докум.

Подпись

Дата

Рисунок 2.35 – План помещений здания транспортной компании

По каждому из этих 8 разделов должны формироваться события о состоянии охранно-пожарной сигнализации и необходимо реализовать возможность управления ими.

09.03.01.2018.881.00 ПЗ

Лист

53

Изм.

Лист

№ докум.

Подпись

Дата

Рисунок 2.36 – Общий план территории транспортной компании ООО ТЭК "Ижтрансфура-Челябинск"

09.03.01.2018.881.00 ПЗ

Лист

54

Изм.

Лист

№ докум.

Подпись

Дата

Для каждого раздела в соответствии с защищаемой площадью помещения по нормам определяется количество пожарных извещателей и, с учетом особенностей расположения дверей и окон помещения, типы и количество охранных извещателей.

Согласно нормам пожарной безопасности, у каждого выхода должны располагаться ручные пожарные извещатели, а также светозвуковое табло

«Выход»(или световое табло плюс сирена), проникновение с улицы через оконные конструкции, а также через уличные двери решено блокировать с помощью магнитоконтактных извещателей, также, будут установлены акустические и инфракрасные объемные извещатели, чтобы предотвратить несанкционированный доступ в помещения.

Со стороны пожарной сигнализации, в данном разделе присутствует:

В помещениях используются дымовые линейные и точечные извещатели.

Для осуществления контроля несанкционированного проникновения злоумышленников, а также для обнаружения пожара, на ранних его стадиях, необходима установка:

Со стороны пожарной сигнализации:

Извещатель линейный дымовой пожарный – 3шт.(компл. прием+перед.); Извещатель дымовой пожарный –54 шт.

Извещатель пламени пожарный – 3 шт. Извещатель пожарный ручной – 3 шт. Со стороны охранной сигнализации:

Извещатель магнитоконтактный – 32 шт. Извещатель акустический разбития стекла – 8 шт.

Пассивный инфракрасный объемный извещатель – 10 шт. Кнопка тревожной сигнализации стационарная – 1 шт.

Комплект радиоуправления(КТС) – 1 приемник + 6 брелоков. Адресный блок -8 шт.

2.5 Интеграция охранно-пожарной сигнализации с комплексными системами безопасности здания

Одна из задач любой системы охраны заключается в обнаружении и предотвращении попыток несанкционированного проникновения на режимную территорию объекта (или во внутреннюю охраняемую зону) нарушителя.

09.03.01.2018.881.00 ПЗ

Лист

55

Изм.

Лист

№ докум.

Подпись

Дата

При построении комплексной системы безопасности проводят интеграцию охранно-пожарной сигнализации с системой видеонаблюдения и с системой контроля и управления доступом (СКУД).

При помощи СКУД поддерживается контрольно-пропускной режим на территории объекта защиты, при этом разграничиваются права доступа сотрудников в помещения, учитывается въезд-выезд автотранспорта. Главной задачей СКУД является ограждение от внешних угроз инфраструктуры, имущества центра, персонала и посетителей, которые находятся на его территории. Поэтому оборудование контроля доступа необходимо установить в местах внешних входов и въездов автотранспорта, постов охраны, контрольно-пропускных пунктов (КПП), а также режимных служебных помещений с ограниченным доступом.

При помощи СКУД обеспечивается:

• интеграция с другими системами интегрированной системы безопасности на программно-аппаратном уровне;

• многоуровневая организация доступа с возможностью настройки прав администратором интегрированной системы безопасности в соответствии с решаемыми задачами;

• графическое отображение состояний системы (возникновение тревоги, нештатной ситуации, оперативная информация с выводом поэтажных планов, мест установки технических средств СКУД);

• ведение архива с объемом памяти, которая обеспечивает регистрацию всех фактов посещения организации персоналом и посетителями с указанием даты и времени посещения, их фотографий и другой информации с возможностью хранения и использования в течение года;

• ежедневное архивирование базы данных разовых посетителей в конце рабочего дня, ведение протоколов, электронных журналов;

• при необходимости обеспечение ручного управления отдельными элементами СКУД, защищенных паролем, и автоматическое протоколирование этого факта.

• санкционированный въезд автотранспорта на территорию объекта (на основе предъявления электронной карты-пропуска);

• контроль обстановки в зоне досмотра автотранспорта, а также обзор государственного регистрационного номера автотранспорта из помещения поста охраны КПП посредством системы видео наблюдения.

Снаружи каждого КПП автотранспорта должен быть установлен автоматизированный шлагбаум с дистанционным управлением.

09.03.01.2018.881.00 ПЗ

Лист

56

Изм.

Лист

№ докум.

Подпись

Дата

Каждый КПП посетителей необходимо оснастить системой видеонаблюдения, которая позволит осуществлять контроль зоны прохода через турникеты, а также оснастить средствами СКУД, которые обеспечат контроль за санкционированным проходом посетителей.

На рисунке отображена схема интеграции различных систем безопасности.

Для контроля въезда автотранспорта на территорию и выезда автомобилей из гаража должны быть установлены механические управляемые шлагбаумы.

Контроллеры СКУД КОДОС обладают дополнительными функциями контроля охранных шлейфов и управления исполнительными устройствами.

Модульное построение программно-аппаратного комплекса СКУД КОДОС позволяет каждому пользователю самостоятельно определять набор функций, выполняемых системой.

Для управления предлагается применить сетевой IP-контроллер КОДОС, являющийся комплексным прибором приемно-контрольного управления доступом и охранной сигнализации (Рисунок 2.37).

 Первоначальная настройка «СКУД КОДОС», как и любой другой СКУД,

заключается в том, что каждому сотруднику или посетителю после их регистрации с помощью средств СКУД выдается идентификатор. Регистрация с помощью средств СКУД заключается в том, что паспортные данные, фото и другие сведения о владельце идентификатора заносятся в персональную электронную карточку, которая связывается с кодом его идентификатора, после чего данные заносятся в БД. В СКУД каждому коду идентификатора ставится в

09.03.01.2018.881.00 ПЗ

Лист

57

Изм.

Лист

№ докум.

Подпись

Дата

соответствие информация о правах пользователя, которая хранится в БД на сервере и в КД.

КОДОС-Транспорт производит идентификацию транспорта посредством обработки данных с камер видеонаблюдения и распознает все основные форматы номерных знаков разных стран, обеспечивает оперативный мониторинг и учет доступа транспорта.

Работа с системой распознавания номеров производится по следующей схеме: оператор вносит в базу данных системы номера автомобилей разрешенных или запрещенных для въезда на объект, данные о владельце, поставщике и другие сведения. При попадании транспортного средства в зону обзора камеры, система распознает номер автомобиля и разрешает или запрещает въезд на территорию в соответствии с установленными оператором правилами (Рисунок 2.38).

В зависимости от версии системы и выбранного режима работы, программа либо активирует диалог с оператором, который отвечает за доступ ТС, либо управляет исполняющими устройствами (шлагбаум, ворота) самостоятельно.

В системе помимо распознавания автомобильных номеров предусмотрена возможность сохранения изображения с видеокамер, что позволяет получать более развернутую информацию о транспорте.

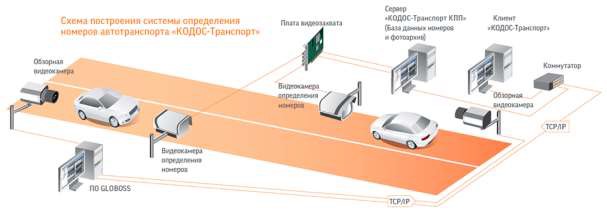

Рисунок 2.38 – Система распознавания номеров

Система себя оправдывает для любых организаций и предприятий, с любым количеством своих и чужих автомобилей, где важно значительно снизить человеческий фактор, повысить актуальность информации о проезжающих

автомобилях и всегда иметь возможность выполнить быстрый анализ и получить отчет.

09.03.01.2018.881.00 ПЗ

Лист

58

Изм.

Лист

№ докум.

Подпись

Дата

3 РЕАЛИЗАЦИЯ ОХРАННО-ПОЖАРНОЙ СИГНАЛИЗАЦИИ

При создании системы пожарной сигнализации использованы разные выбранные виды извещателей.

В схеме охранной сигнализации по периметру используются следующие типы датчиков:

• разбития стекол, которые устанавливаются близко к стеклу;

• движения (объемные), которые срабатывают при обнаружении движения;

• открытия (герконовые магнитно-контактного типа), которые устанавливаются на двери, окна;

• тревожные кнопки.

В гараже и на складе также установлены пожарные извещатели пламени на стенах. На начальной стадии пожара может выделяться дым, поэтому расстояние от извещателя до перекрытия должно быть не менее 0,8 м. В зоне контроля размещены 3 извещателя пламени, включенные по логической схеме "И", для контроля защищаемой поверхности с противоположных направлений.

При схеме "И" -формирование сигнала "пожар" происходит только при одновременном срабатывании двух извещателей (или трех); при схеме "ИЛИ" -при срабатывании одного из двух (трех).

Система включает средства интегрированной системы безопасности, позволяющие просматривать состояние охраняемых помещений на графическом плане и видеть сигналы тревоги или неисправности в помещениях объекта при их возникновении.

ППКОП (Прибор приемно-контрольный охранно-пожарный) обеспечивает контроль состояния адресных блоков с подключёнными к ним устройствами (охранные и пожарные извещатели, исполнительные устройства) и управляет ими. К ППКОП кроме адресных блоков предусмотрено подключение внешних устройств (сирены, устройства передачи тревожного сигнала на пульт централизованного наблюдения, считывателей бесконтактных карт постановки/снятия разделов с охраны, выносных модулей индикации). Для удобства управления системой ОПС зоны объединяют в разделы, а зоны и каналы

– в группы. Объединение в разделы служит для постановки и снятия с охраны сразу нескольких зон. Объединение в группы позволяет автоматически включать все каналы группы при срабатывании извещателей, входящих в эту группу.

09.03.01.2018.881.00 ПЗ

Лист

59

Изм.

Лист

№ докум.

Подпись

Дата

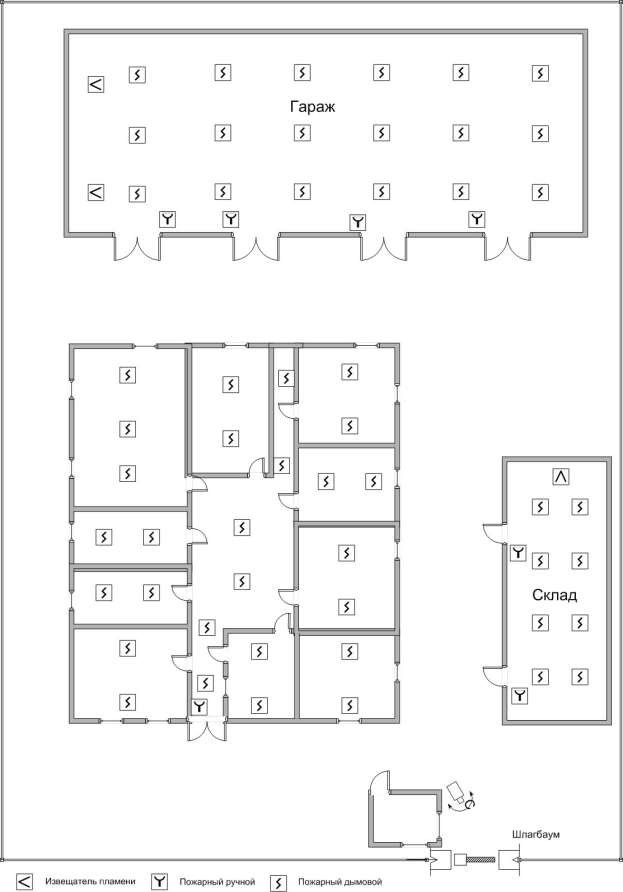

Рисунок 3.1 – Схема охранно-пожарной сигнализации

Ведется протокол событий системы охранно-тревожной сигнализации и сохраняется в архиве управляющего компьютера с возможностью просмотра событий на мониторе и распечатки. А также ведется электронный журнал, в котором фиксируются действия операторов в стандартных и нештатных ситуациях.

Для построения локальной вычислительной сети применяется следующее активное сетевое оборудование. Маршрутизатор Huawei hg8240 GPON используется для подключения к Интернет по оптоволоконному каналу и в качестве внешнего межсетевого экрана. Huawei EchoLife HG8240 является современным сетевым устройством, поддерживающим технологию GPON для обеспечения широкополосного доступа к сетевым услугам, маршрутизации с высокой производительностью и улучшенной работы с пакетами VoIP, доступа к сети HD-видео (Рисунок 3.2).

Рисунок 3.2 – Маршрутизатор Huawei hg8240 GPON Управляемый коммутатор 2 уровня с 16 портами 10/100/1000Base-T (Рисунок

3.3).

09.03.01.2018.881.00 ПЗ

Лист

60

Изм.

Лист

№ докум.

Подпись

Дата

Рисунок 3.3 – Коммутатор DGS-1100-16/ME

Коммутатор DGS-1100-16/ME обеспечивает поддержку стандарта 802.1p для управления качеством обслуживания (QoS), а также функции VLAN: VLAN на основе порта, 802.1Q Tagged VLAN, Voice VLAN (до 8 устройств), поддержка 256 статических групп VLAN. В главном здании с помощью коммутатора на 16 портов объединены в сеть 7 рабочих станции, 2 сервера, и сетевое устройство системы пожарно-охранной сигнализации.

Основной задачей пожарной профилактики является исключение возникновения пожара и создание условий для быстрой ликвидации возгораний. Для решения этой задачи реализована система технических и организационных мер предотвращения пожара, в соответствии с требованиями пожарной безопасности.

В состав системы ОПС КОДОС входят:

1. Прибор приемно-контрольный охранно-пожарный "КОДОС А-20". ППКОП обеспечивает управление системой ОПС КОДОС. ППКОП контролирует состояние адресных блоков с подключёнными к ним устройствами (охранными и пожарными извещателями, исполнительными устройствами) и осуществляет управление ими. К ППКОП "КОДОС А-20", кроме адресных блоков, предусмотрено подключение внешних устройств (сирены, устройства передачи тревожного сигнала на пульт централизованного наблюдения, считыватели бесконтактных карт постановки/снятия разделов с охраны, выносные модули индикации).

2. Адресные блоки. В системе ОПС КОДОС используется 3 типа адресных блоков – сигнальные, управления и командные:

сигнальные адресные блоки предназначены для подключения к ним пожарных токопотребляющих датчиков, охранных датчиков, а также ручных пожарных извещателей;

адресные блоки управления предназначены для включения (выключения) исполнительных устройств;

командный адресный блок оборудован клавиатурой и предназначен для постановки и снятия с охраны зон и разделов из удобного для пользователя места.

09.03.01.2018.881.00 ПЗ

Лист

61

Изм.

Лист

№ докум.

Подпись

Дата

1. Модуль индикации "КОДОС МИ-50" предназначен для отображения информации о состоянии объекта контроля, приёма кодов кодоносителей от считывателей и передачи их на ППКОП "КОДОСА-20".

2. Удлинитель адресной линии "КОДОС УЛ-01" предназначен для увеличения длины адресной линии. Кроме того, "КОДОС УЛ-01" осуществляет контроль короткого замыкания на выходном участке адресной линии, отключая часть линии, находящейся за удлинителем, в случае короткого замыкания.

3. Изолятор линии "КОДОС ИЗЛ-01" предназначен для контроля состояния участка адресной линии, находящегося за изолятором (отсутствия или наличия короткого замыкания), и отключения данного участка адресной линии в случае короткого замыкания на нём.

4. Контроллер сетевой "КОДОС СК-Е" в системе ОПС КОДОС обеспечивает подключение ППКОП "КОДОС А-20" к сети по протоколу TCP/IP.

5. Считыватели бесконтактных карт в системе ОПС КОДОС предназначены для постановки и снятия с охраны зон и разделов.

6. Блоки бесперебойного питания "КОДОС Р-01-3" и "КОДОС Р-03-3" обеспечивают формирование стабилизированного выходного напряжения и автоматический переход на автономное питание системы ОПС КОДОС в случае пропадания напряжения в сети электропитания.

Адресный блок КОДОС А-07/8, отображенный на рисунке 3.4, контролирует состояние охранных шлейфов («КЗ», «Тревога», «Норма», «Обрыв»), которые подключены к датчикам с «сухими» контактами на выходе, и передает информацию в линию связи c прибором приемно-контрольным охранно-пожарным (ППКОП) КОДОС А-20 (можно подключить не более 25 адресных блоков КОДОС А-07/8).

09.03.01.2018.881.00 ПЗ

Лист

62

Изм.

Лист

№ докум.

Подпись

Дата

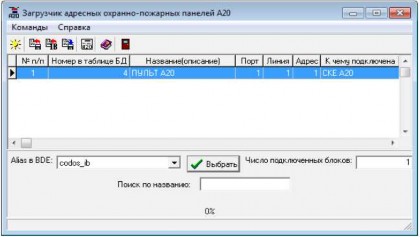

При настройке прибора КОДОС А-20 адресный блок необходимо включить в список опроса адресных блоков КОДОС А-07/8. При этом указывается его аппаратный адрес, отображен на корпусе блока с обратной стороны.

К адресному блоку можно подключить как нормально-замкнутые, так и нормально-разомкнутые датчики. При этом необходимо произвести соответствующие настройки прибора КОДОС А-20.

Адресный блок КОДОС А-06/8 контролирует состояние пожарных шлейфов («КЗ», «Тревога», «Норма», «Обрыв»), которые подключены к токопотребляющим пожарным датчикам, и передает информацию в линию связи с прибором КОДОС А-20.

Адресный блок применяется в составе адресной системы охранно-пожарной сигнализации (ОПС) на базе прибора приемно-контрольного охранно-пожарного (ППКОП) КОДОС А-20.

К адресному блоку подключаются пожарные датчики типа ИП 212-46 или их аналоги. Настройка каждой пожарной зоны, обслуживаемой адресным блоком (постановка на охрану и контроль, отложенное срабатывание, автопостановка), выполняется с прибора КОДОС А-20.

Адресный блок КОДОС А-09 предназначен для работы в составе адресной системы охранно-пожарной сигнализации (ОПС) на базе прибора приемно-контрольного охранно-пожарного ПППКОП КОДОС А-20.

Функциональные возможности адресного блока КОДОС А-09:

контроль двух ручных извещателей с двумя каналами подтверждения получения сообщения панелью;

передача извещения о нажатии кнопки с индикацией подтверждения о получении сообщения;

диагностика состояния шлейфа;

подключение к ППКОП «КОДОС А-20» до 50 адресных блоков «КОДОС А-09».

На рисунке 3.5 отображена план-схема охранной сигнализации, а на рисунке

3.6 план-схема размещения датчиков пожарной сигнализации.

09.03.01.2018.881.00 ПЗ

Лист

63

Изм.

Лист

№ докум.

Подпись

Дата

Рисунок 3.5 -План-схема охранной сигнализации в здании

09.03.01.2018.881.00 ПЗ

Лист

64

Изм.

Лист

№ докум.

Подпись

Дата

Рисунок 3.6 -План-схема размещения датчиков пожарной сигнализации

09.03.01.2018.881.00 ПЗ

Лист

65

Изм.

Лист

№ докум.

Подпись

Дата

Утилита настройки прибора приемно-контрольного охранно-пожарного ППКОП 01059-42/126-1 «КОДОС А-20» «Конфигуратор А-20» (далее Программа) содержится в составе программных средств, обеспечивающих настройку и техническое обслуживание интегрированного комплекса безопасности (ИКБ)

«КОДОС».

Программа позволяет установить и проверить связь с прибором приемно-контрольным охранно-пожарным ППКОП 01059-42/126-1 «КОДОС А-20» (далее

– Пульт А20) перед запуском ИКБ «КОДОС», загрузить конфигурацию, сформированную в процессе работы с Программой настройки систем «КОДОС» («Конфигуратор»), в Пульт А20, сохранить конфигурацию Пульта А20 в файл, провести обратную операцию – восстановить конфигурацию Пульта А20 из файла.

Установку утилиты производят на сервере ИКБ в ходе установки программы

«Сервер ИКБ» (рисунок 3.7).

Рисунок 3.7 – Выбор компонентов для установки

Запустить утилиту можно любым из возможных для ОС Windows способом, например:

Пуск → Программы→ИКБ Кодос →Утилиты→ConfigA20. Окно утилиты отображено на рисунке 3.8.

09.03.01.2018.881.00 ПЗ

Лист

66

Изм.

Лист

№ докум.

Подпись

Дата

Рисунок 3.8 -Окно утилиты для пульта А20

Проверку связи с Пультом А20 проводят при его включении в состав Системы, кроме того, это может потребоваться в случае неудачной попытки загрузки в него информации (Рисунок 3.9).

Рисунок 3.9 – Проверка связи с Пультом А20

Установку программного обеспечения ОПС производят после монтажа и подключения устройств системы.

После запуска на экране монитора появляется основное окно модуля ОПС, представленное на рисунке 3.10.

09.03.01.2018.881.00 ПЗ

Лист

67

Изм.

Лист

№ докум.

Подпись

Дата

Рисунок 3.10 – План ОПС

Функция настройки пультов вызывается нажатием экранной кнопки («Настройка пультов») окна «Планы». Окно «Разделы» содержит три списка:

«Пульты А-20», «Разделы», «Зоны/Каналы».

Рисунок 3.11 – Пульт А20

09.03.01.2018.881.00 ПЗ

Лист

68

Изм.

Лист

№ докум.

Подпись

Дата

ЗАКЛЮЧЕНИЕ

В результате выполнения выпускной квалификационной работы была достигнута цель – разработана система охранно-пожарной сигнализации для транспортной компании .

В соответствии с целью были решены следующие задачи:

• проанализированы существующие решения охранно-пожарной сигнализации;

• выполнен анализ и сравнение типов пожарной сигнализации;

• выполнен анализ и сравнение охранно-тревожных систем;

• проанализированы требования к размещению извещателей ОПС;

• осуществлен выбор извещателей охранно-пожарной сигнализации;

• проанализированы контрольные устройства охранно-пожарной сигнализации;

• проведен анализ объекта и выделены разделы охранно-пожарной защиты;

• рассмотрены вопросы интеграции охранно-пожарной сигнализации с комплексными системами безопасности здания;

• реализован проект охранно-пожарной сигнализации.

• повышен уровень безопасности предприятия на 40%;

• уменьшены риски возникновения пожаров на 30%;

09.03.01.2018.881.00 ПЗ

Лист

69

Изм.

Лист

№ докум.

Подпись

Дата

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. ГОСТ Р 50776-95 Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 4. Руководство по проектированию, монтажу и техническому обслуживанию.

2. ГОСТ 53315.2009 Кабельные изделия. Требования пожарной безопасности.

3. ГОСТ Р 54455-2011 Системы охранной сигнализации. Методы испытаний на устойчивость к внешним воздействующим факторам.

4. РД 78.145-93. Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ.

5. Р 78.36.013-2002 – «Рекомендации. Ложные срабатывания технических средств охраны и методы борьбы с ними».

6. Р 78.36.023-2012 «Методика классификации и анализа причин ложных срабатываний».

7. Р 78.36.031-2013 «Обследование объектов, квартир и МХИГ, принимаемых под централизованную охрану».

8. Р 78.36.032-2013 «Инженерно-техническая укрепленность и оснащение техническими средствами охраны объектов, квартир и МХИГ, принимаемых под централизованную охрану подразделениями вневедомственной охраны. «Часть 1.»

9. Аверченков, В.И. Аудит информационной безопасности: учебное пособие для вузов / В.И. Аверченков. – М.: Изд-во Флинта, 2011. – 269 с.

10. Альшанская, Т. В. Управление службой защиты информации на основе современных методов / Т.В. Альшанская // Информационные системы и технологии: управление и безопасность: cб. науч. тр. – Воронеж: Изд-во ВГУ, 2013. С. 81-86.

11. Обеспечение информационной безопасности бизнеса / под ред. В. В. Андрианова, 2-е изд., перераб. и доп. – М.: ЦИПСиР: Альпина Паблишерз, 2011. – 373 с.

12. Кангин, В.В. Аппаратные и программные средства систем управления. Промышленные сети и контроллеры: учебное пособие / В.В. Кангин, В.Н. Козлов.

• М.: Изд-во БИНОМ. Лаборатория знаний, 2010. – 418 с.

  1. Бирюков, А.А. Информационная безопасность. Защита и нападение / А.А. Бирюков. -2-е изд., М.: Изд-во ДМК-Пресс, 2017. – 434 с.

  2. Блинов, А.М. Информационная безопасность: учебное пособие. / А.М. Блинов – СПб.:Изд-во СПбГУЭФ, 2010. – 96 с.

  3. Ворона, В.А. Инженерно-техническая и пожарная защита объектов / В.А. Ворона, В.А. Тихонов. М.: «Горячая линия – Телеком», 2016. – 512 с.

09.03.01.2018.881.00 ПЗ

Лист

70

Изм.

Лист

№ докум.

Подпись

Дата

1. Ворона, В.А. Технические системы охранной и пожарной сигнализации / В.А. Ворона, В.А. Тихонов. М.: «Горячая линия – Телеком», 2017. – 376 с.

2. Дербин, Е.А. Организационные основы обеспечения информационной безопасности предприятия: учебное пособие / Е.А. Дербин, С.М. Климов. – М.: Финансовый университет, 2013 – 266 с.

3. Коноплев, А.С., Калинин М.О. Система контроля и управления доступом в распределенных вычислительных сетях / А.С. Коноплев, М.О. Калинин. // Журнал «Проблемы информационной безопасности. Компьютерные системы»,

4. Мельников, В. А. Информационная безопасность и защита информации / В. А. Мельников. -М.: Изд-во Академия, 2012. -336 с.

5. Технические средства и методы защиты информации: Учебник для вузов / А.П. Зайцев, А.А. Шелупанов, Р.В.Мещеряков; Под ред. А.П.Зайцева -М.: Гор. линия-Телеком, 2012. -442с.

6. Активный двух-лучевой ИК датчик ABT-30. URL: http://www.dvnetwork.ru/products/aktivnyj-2-h-luchevoj-ik-datchik-abt-30

7. Охранные извещатели. URL: http://www.center-proton.ru/kat/okhrannye-izveshhateli/

№2, 2016. – С. 36-43.

09.03.01.2018.881.00 ПЗ

Лист

71

Изм.

Лист

№ докум.

Подпись

Дата
