РАБОЧИЙ ПРОЕКТ Автоматическая пожарная сигнализация, система оповещения о пожаре и автоматического пожаротушения (Магазин, РП.03.2006.АУПТ.СО., 2006 год)

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА.

1. ОБЩИЕ ДАННЫЕ.

1.1. Настоящий проект разработан на основании договора № ___________

строительных чертежей, предоставленных заказчиком, данных

предпроектного обследования объекта и действующих нормативных

документов.

1.2. Защищаемые помещения располагаются на отм. -3 000м и 0 000м.

1.3. Здание имеет II степень огнестойкости, класс зон производственных

помещений «П-IIа».

1.4. Для обеспечения пожарной безопасности магазина, предусмотрены

противопожарные мероприятия, в соответствии с действующими нормами и

правилами : НПБ 88-2001* «Установки пожаротушения и сигнализации. Нормы

и правила проектирования», НПБ 110-03 «Перечень зданий, сооружений,

помещений и оборудования, рекомендуемых к защите автоматическими

установками тушения и обнаружения пожара», НПБ 104-03 «Системы

оповещения и управления эвакуацией людей при пожарах в зданиях и

сооружениях». Особые условия строительства - строительно-монтажные работы

(СМР) выполняются в два этапа:

- 1 этап - Магазин « » (отм. -3.000 м);

- 2 этап - Магазин (отм. 0.000 м).

1.5. В магазине предусмотрена автоматическая установка порошкового

пожаротушения. Для обнаружения пожара, в защищаемом помещении

магазина применены дымовые пожарные извещатели ИП 212-45, ИП 212-

41М. Для тушения пожара применяются модули порошкового

пожаротушения «Бизон-85», «Мангуст-6И» и «Буран-2,5».

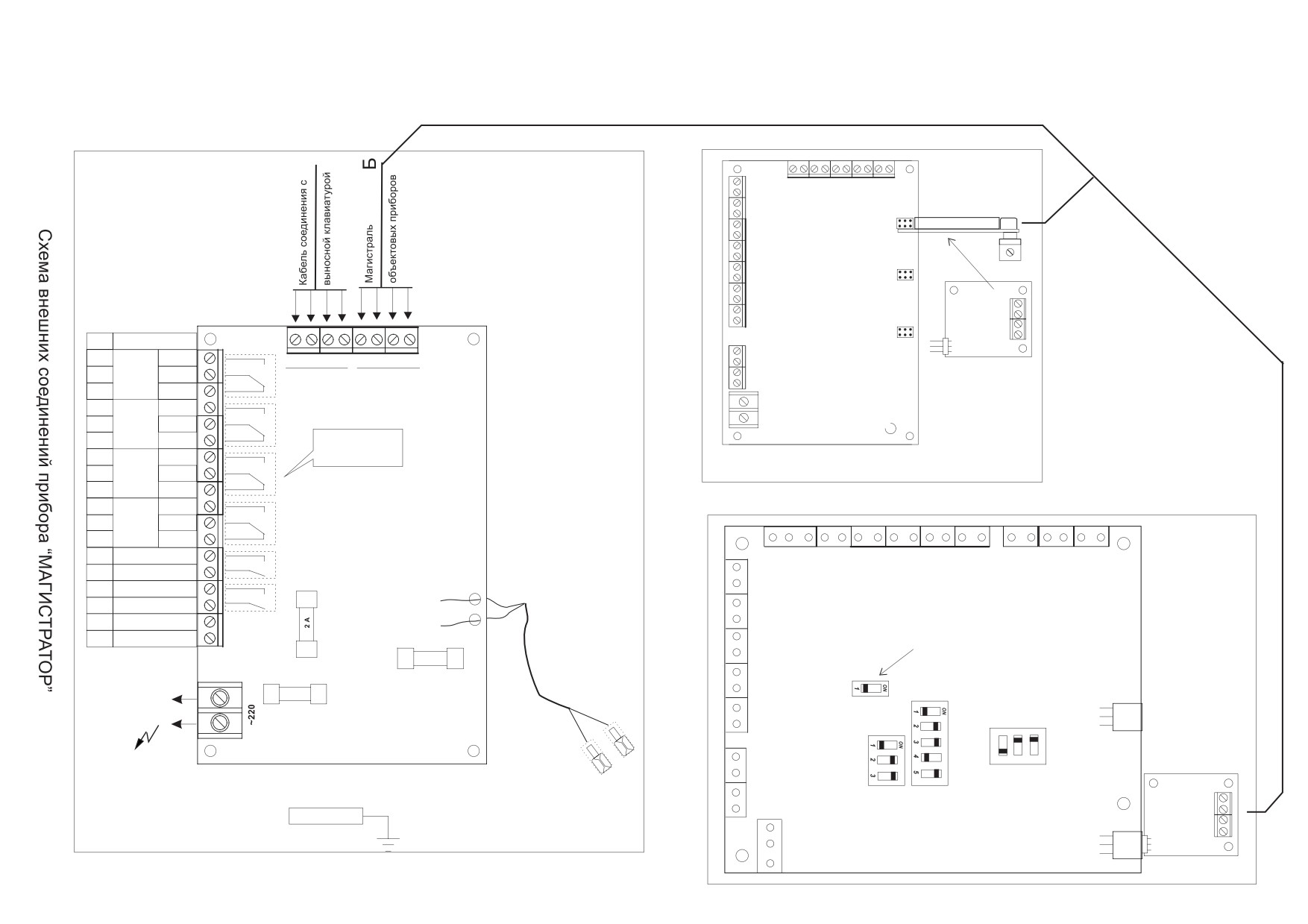

1.6. В качестве станции пожаротушения применены приборы «Магистратор», 1

прибор «Гранд Магистр-12» и шестнадцать блоков управления «Гранд

Магист-БУ», которые обеспечивают управление пожаротушением и

эвакуацией. Выбор типа пожарных извещателей производится в

зависимости от назначений помещений, вида пожарной нагрузки и от

фактора пожара на первоначальной стадии возникновения пожара.

Тушение производится по всему объему помещений.

1.7. В соответствии с действующими нормами и правилами, данные системы

пожарной безопасности обеспечивают своевременное обнаружение пожара,

оповещение людей о пожаре и ликвидацию пожара.

В соответствии с НПБ 104-03 система оповещения (СОУЭ) в магазине 3 типа.

Для оповещения людей о пожаре применяются речевые оповещатели «Лигард-

Сигнал-2» и усилители «Соната-М».

РП.03.2006.АУПТ.СО.

Изм

Лист

№ докум.

Подп.

Дата

ГИП

Илинзеер

Лит.

Лист

Листов

Разраб.

Степовая

2.1

Пояснительная записка

ООО «ПротивоПожарная

Н.контр.

Защита 01», т.22-77-527

Утв.

Для обеспечения четкой слышимости звуковые сигналы СОУЭ обеспечивают

уровень звука не менее чем на 15 дБА выше уровня звука постоянного шума

в помещении магазина.

Для указания направления путей эвакуации применяются световые табло «НБО

12-01 «Выход».

Используемые приборы и оборудование обеспечивают выдачу сигналов на

своевременное отключение систем вентиляции.

2. ВЫБОР АВТОМАТИЧЕСКОЙ УСТАНОВКИ ПОЖАРОТУШЕНИЯ.

2.1. В соответствии с действующими: НПБ 88-2001* «Установки пожаротушения

и сигнализации. Нормы и правила проектирования.» и НПБ 110-03,

«Перечень зданий, сооружений, помещений и оборудования,

рекомендуемых к защите автоматическими установками тушения и

обнаружения пожара», в данном помещении применена система

порошкового пожаротушения.

3. РАСЧЕТ СИСТЕМЫ.

3.1. Так как тушение производится по всему объему помещения, то для расчетов

принимаем следующие величины объема помещений. Для расчета системы

порошкового пожаротушения магазина, используем следующие исходные

данные:

Наименование

S (площадь)

H (высота)

V (объем)

помещения

Отметка 0 000м.

№3. Бухгалтерия

11,67

35,01

№8. Столовая

14,64

43,92

№9. Кладовая

13,63

40,89

№10. Торговый зал

68,52

205,56

№11. Торговый зал

59,89

179,67

№12. Торговый зал

42,52

127,56

№13. Торговый зал

165

№14. Кладовая

2,88

8,64

№15. Кладовая

7,28

21,84

№16. Торговый зал

33,92

101,76

№17. Торговый зал

37,03

111,09

№18. Торговый зал

78,66

235,98

№19. Торговый зал

286,53

859,59

№20. Торговый зал

33,34

100,02

Отметка -3 000м.

№2. Электрощитовая

2,22

2,8

6,21

№3. Мастерская

4,31

2,8

12,06

№4. Мастерская

4,31

2,8

12,06

Лист

РП.03.2006.АУПТ.СО.

2.2

Изм

Лист

№ докум.

Подп.

Дата

№5. Коридор

8,48

2,8

23,74

№10. Склад

21,98

2,8

61,54

№11. Склад

83,83

2,8

234,72

№12. Тамбур

3,35

2,8

9,38

№13. Коридор

21,75

2,8

60,9

№14. Склад

53,62

2,8

150,13

№15. Склад

34,34

2,8

96,15

№16. Кабинет технолога

2,8

22,4

№17. Кабинет руководителя

12,1

2,8

33,88

№18. Торговый зал

242,15

2,8

678,02

3.2. Расчет автоматической системы порошкового пожаротушения

производится в соответствии с НПБ 88-2001* приложение 9.

При применении автоматических установок порошкового пожаротушения,

количество модулей для защиты объема помещения определяется по

формуле

где N - количество модулей, необходимое для защиты помещения, шт.;

Vn - объем защищаемого помещения, м³;V_H - объем защищаемый одним

модулем выбранного типа, определяется по технической документации на

модуль;

= 1 - коэффициент неравномерности распыления порошка;

- коэффициент запаса, учитывающий затененность возможного очага

загорания, зависящий от отношения площади, затененной оборудованием

, к защищаемой площади S_y, и определяется как:

=1+1,33

при Sу

- площадь затенения - определяется как площадь части защищаемого

участка, где возможно образование очага возгорания, к которому движение

порошка от насадка-распылителя по прямой линии преграждается

непроницаемыми для порошка элементами конструкции.

- коэффициент, учитывающий изменение огнетушащей эффективности

используемого порошка по отношению к горючему веществу в защищаемой

зоне по сравнению с бензином А-76. Определяется по таблице и равен 1.

Лист

РП.03.2006.АУПТ.СО.

2.3

Изм

Лист

№ докум.

Подп.

Дата

- коэффициент, учитывающий степень негерметичности помещения;

=1+B ·F

где

=F /F

- отношение суммарной площади

нег

пом

негерметичности (проемов, щелей) F к общей поверхности помещения

пом

коэффициент В определяется по рисунку приложения 9 НПБ 88-2001*.

- площадь негерметичности в нижней части помещении;

- площадь

нег

негерметичности в верхней части помещения, F - суммарная площадь

негерметичностей (проемов, щелей).

Для установок импульсного пожаротушения коэффициент В определяется

по документации и равен 1.

Соответственно:

- для помещения №3, отметки 0 000м

применяется МПП «Мангуст-6И» -V_H =150м³,

35 , 01

N =

1шт

150

соответственно кол-во МПП «Мангуст-6И» для помещения №3, отметки 0 000м

= 1 шт.;

- для помещения №8, отметки 0 000м

применяется МПП «Мангуст-6И» -V_H =150м³,

43 , 92

N =

1шт

150

с учетом геометрии помещения и диаграммы распыла кол-во МПП «Мангуст-

6И» для помещения №3, отметки 0 000м = 2 шт.;

- для помещения №9, отметки 0 000м

применяется МПП «Мангуст-6И» -V_H =150м³,

40 ,89

N =

1шт

150

соответственно кол-во МПП «Мангуст-6И» для помещения №9, отметки 0 000м

= 1 шт.;

- для помещения №10, отметки 0 000м

применяется МПП «Мангуст-6И» -V_H =150м³,

205

, 56

N =

1,37

шт

150

Лист

РП.03.2006.АУПТ.СО

2.4

Изм

Лист

№ докум.

Подп.

Дата

соответственно кол-во МПП «Мангуст-6И» для помещения №10, отметки 0 000м

= 2 шт.;

- для помещения №11, отметки 0 000м

применяется МПП «Мангуст-6И» -V_H =150м³,

179

, 67

N =

1,2

шт

150

соответственно кол-во МПП «Мангуст-6И» для помещения №11, отметки 0 000м

= 2 шт.;

- для помещения №12, отметки 0 000м

применяется МПП «Мангуст-6И» -V_H =150м³,

127

, 56

N =

0 ,85

шт

150

с учетом геометрии помещения и диаграммы распыла кол-во МПП «Мангуст-

6И» для помещения №12, отметки 0 000м = 2 шт.;

- для помещения №13, отметки 0 000м

применяется МПП «Бизон-85» -V_H =90м³,

165

N =

1,83

шт

соответственно кол-во МПП «Бизон-85» для помещения №13, отметки 0 000м =

2 шт.;

- для помещения №14, отметки 0 000м

применяется МПП «Буран-2,5» -V_H =21м³,

8,64

N =

0 ,41

шт

соответственно кол-во МПП «Буран-2,5» для помещения №14, отметки 0 000м =

1 шт.;

- для помещения №15, отметки 0 000м

применяется МПП «Мангуст-6И» -V_H =150м³,

21 ,84

N =

0,14

шт

150

соответственно кол-во МПП «Мангуст-6И» для помещения №15, отметки 0 000м

= 1 шт.;

- для помещения №16, отметки 0 000м

Лист

РП.03.2006.АУПТ.СО

2.5

Изм

Лист

№ докум.

Подп.

Дата

применяется МПП «Мангуст-6И» -V_H =150м³,

101 , 76

N =

0 ,68

шт

150

с учетом геометрии помещения и диаграммы распыла кол-во МПП «Мангуст-

6И» для помещения №16, отметки 0 000м = 2 шт.;

- для помещения №17, отметки 0 000м

применяется МПП «Мангуст-6И» -V_H =150м³,

111 , 09

N =

0 ,74

шт

150

с учетом геометрии помещения и диаграммы распыла кол-во МПП «Мангуст-

6И» для помещения №17, отметки 0 000м = 2 шт.;

- для помещения №18, отметки 0 000м

применяется МПП «Мангуст-6И» -V_H =150м³,

235

, 98

N =

1,57

шт

150

соответственно кол-во МПП «Мангуст-6И» для помещения №18, отметки 0 000м

= 2 шт.;

- для помещения №19, отметки 0 000м

применяется МПП «Мангуст-6И» -V_H =150м³,

859

, 59

N =

5,73

шт

150

с учетом геометрии помещения и диаграммы распыла кол-во МПП «Мангуст-

6И» для помещения №19, отметки 0 000м = 7 шт.;

- для помещения №20, отметки 0 000м

применяется МПП «Мангуст-6И» -V_H =150м³,

100

, 02

N =

0 ,67

шт

150

соответственно кол-во МПП «Мангуст-6И» для помещения №20, отметки 0 000м

= 1 шт.;

- для помещения №2, отметки -3 000м

применяется МПП «Буран-2,5» -V_H =21м³,

Лист

РП.03.2006.АУПТ.СО

2.6

Изм

Лист

№ докум.

Подп.

Дата

6 ,21

N =

3шт

соответственно кол-во МПП «Буран-2,5» для помещения №2,

отметки -3 000м = 1 шт.;

- для помещения №3, отметки -3 000м

применяется МПП «Буран-2,5» -V_H =21м³,

12 , 06

N =

0 ,57

шт

соответственно кол-во МПП «Буран-2,5» для помещения №3,

отметки -3 000м = 1 шт.;

- для помещения №4, отметки -3 000м

применяется МПП «Буран-2,5» -V_H =21м³,

12 , 06

N =

0 ,57

шт

соответственно кол-во МПП «Буран-2,5» для помещения №4,

отметки -3 000м = 1 шт.;

- для помещения №5, отметки -3 000м

применяется МПП «Буран-2,5» -V_H =21м³,

23 , 74

N =

1,13

шт

соответственно кол-во МПП «Буран-2,5» для помещения №5,

отметки -3 000м = 2 шт.;

- для помещения №10, отметки -3 000м

применяется МПП «Бизон-85» -V_H =90м³,

61 , 54

N =

0 ,68

шт

соответственно кол-во МПП «Бизон-85» для помещения №10,

отметки -3 000м = 1 шт.;

- для помещения №11, отметки -3 000м

применяется МПП «Бизон-85» -V_H =90м³,

61 , 54

N =

2 ,60

шт

соответственно кол-во МПП «Бизон-85» для помещения №11,

Лист

РП.03.2006.АУПТ.СО

2.7

Изм

Лист

№ докум.

Подп.

Дата

отметки -3 000м = 3 шт.;

- для помещения №12, отметки -3 000м

применяется МПП «Буран-2,5» -V_H =21м³,

9 ,38

N =

0 ,45

шт

соответственно кол-во МПП «Буран-2,5» для помещения №12,

отметки -3 000м = 1 шт.;

- для помещения №13, отметки -3 000м

применяется МПП «Буран-2,5» -V_H =21м³,

N =

2,9

шт

с учетом геометрии помещения и диаграммы распыла кол-во МПП «Буран-2,5»

для помещения №13, отметки -3 000м = 4 шт.;

- для помещения №14, отметки -3 000м

применяется МПП «Бизон-85» -V_H =90м³,

150

,13

N =

1,66

шт

соответственно кол-во МПП «Бизон-85» для помещения №14,

отметки -3 000м = 2 шт.;

- для помещения №15, отметки -3 000м

применяется МПП «Бизон-85» -V_H =90м³,

,15

N =

1,06

шт

соответственно кол-во МПП «Бизон-85» для помещения №15,

отметки -3 000м = 2 шт.;

- для помещения №16, отметки -3 000м

применяется МПП «Буран-2,5» -V_H =21м³,

N =

1,06

шт

соответственно кол-во МПП «Буран-2,5» для помещения №16,

отметки -3 000м = 2 шт.;

- для помещения №17, отметки -3 000м

применяется МПП «Буран-2,5» -V_H =21м³,

Лист

РП.03.2006.АУПТ.СО

2.8

Изм

Лист

№ докум.

Подп.

Дата

33 ,88

N =

шт

соответственно кол-во МПП «Буран-2,5» для помещения №17,

отметки -3 000м = 2 шт.;

- для помещения №18, отметки -3 000м

применяется МПП «Бизон-85» -V_H =90м³,

678

, 02

N =

7 ,53

шт

с учетом геометрии помещения и диаграммы распыла кол-во МПП «Бизон-85»

для помещения №18, отметки -3 000м = 9 шт.;

3.2. Для определения времени задержки срабатывания модуля порошкового

пожаротушении (МПП) анализируется и просчитывается процесс

распространения опасных факторов пожара (ОФП) и расчет процесса

эвакуации людей, в результате которого определяется время блокировки

эвакуационных путей и время безопасной эвакуации людей.

3.3. Время безопасной эвакуации людей:

=l/V,

где l - приведенная длина пути, м., V - скорость движения м/с.

При известном числе эвакуирующихся людей и площади прохода, приняв

среднюю площадь, занимаемую одним человеком 0,125 м², определяем

плотность людского потока

D=N х f / l х δ, где N - количество людей; f - средняя площадь, занимаемая

одним человеком; l - длина пути эвакуации; δ - ширина пути эвакуации.

D=100 х 0,125 / 40 х 1,2=0,26 (чел./м²)

По таблице 2 пособия 4.91 к СНиП 2.04.05-91, путем интерполяции

определяем скорость движения людского потока:

V=0,78 м/с, тогда время безопасной эвакуации людей составляет

=40/0,78=

52сек.

Время блокировки путей эвакуации в начальной стадии пожара определяется

по формуле:

-0,5

6,39

А(У

)Р

где

А - площадь помещения;

У - минимальный средний уровень стояния нижней границы дыма от пола,

принимается для помещений равный 2,5 м.;

- высота помещения, м;

- периметр очага пожара, м.

£ Р

0,38

П =¹²

Лист

РП.03.2006.АУПТ.СО

2.9

Изм

Лист

№ докум.

Подп.

Дата

-0,5

6,39 х2333 (2,5

4,0

)/12

192сек

ВЫВОД: время блокировки эвакуационных путей составляет 192 сек., а время

безопасной эвакуации людей -52 сек., время для эвакуации людей

достаточное. Время задержки на приборе управления запуском системы

предусматриваем - ближайшая дискрета прибора в большую сторону - 90

сек., для реагирования охраны.

4. АВТОМАТИЧЕСКАЯ УСТАНОВКА ПОРОШКОВОГО

ПОЖАРОТУШЕНИЯ И СИГНАЛИЗАЦИИ.

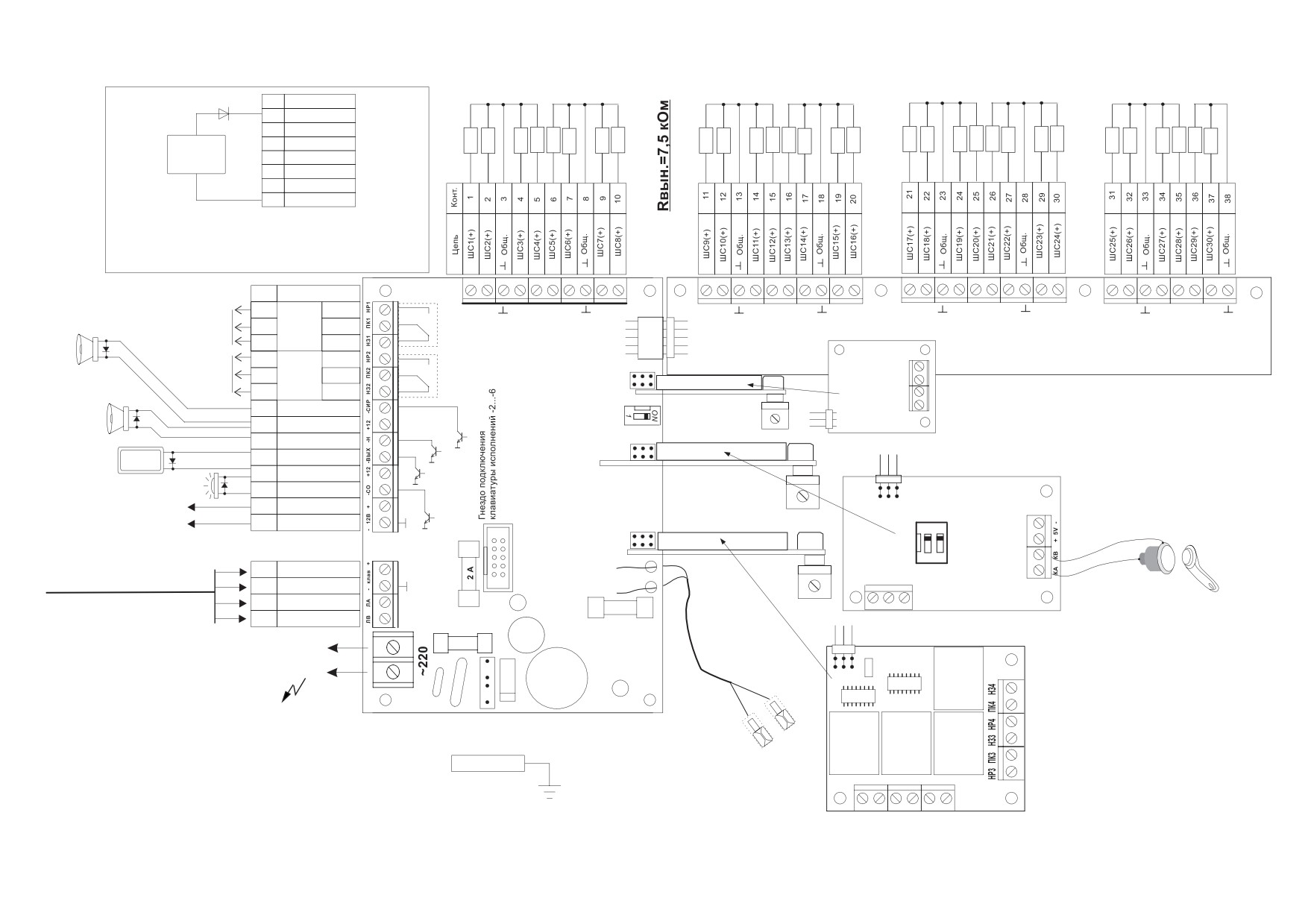

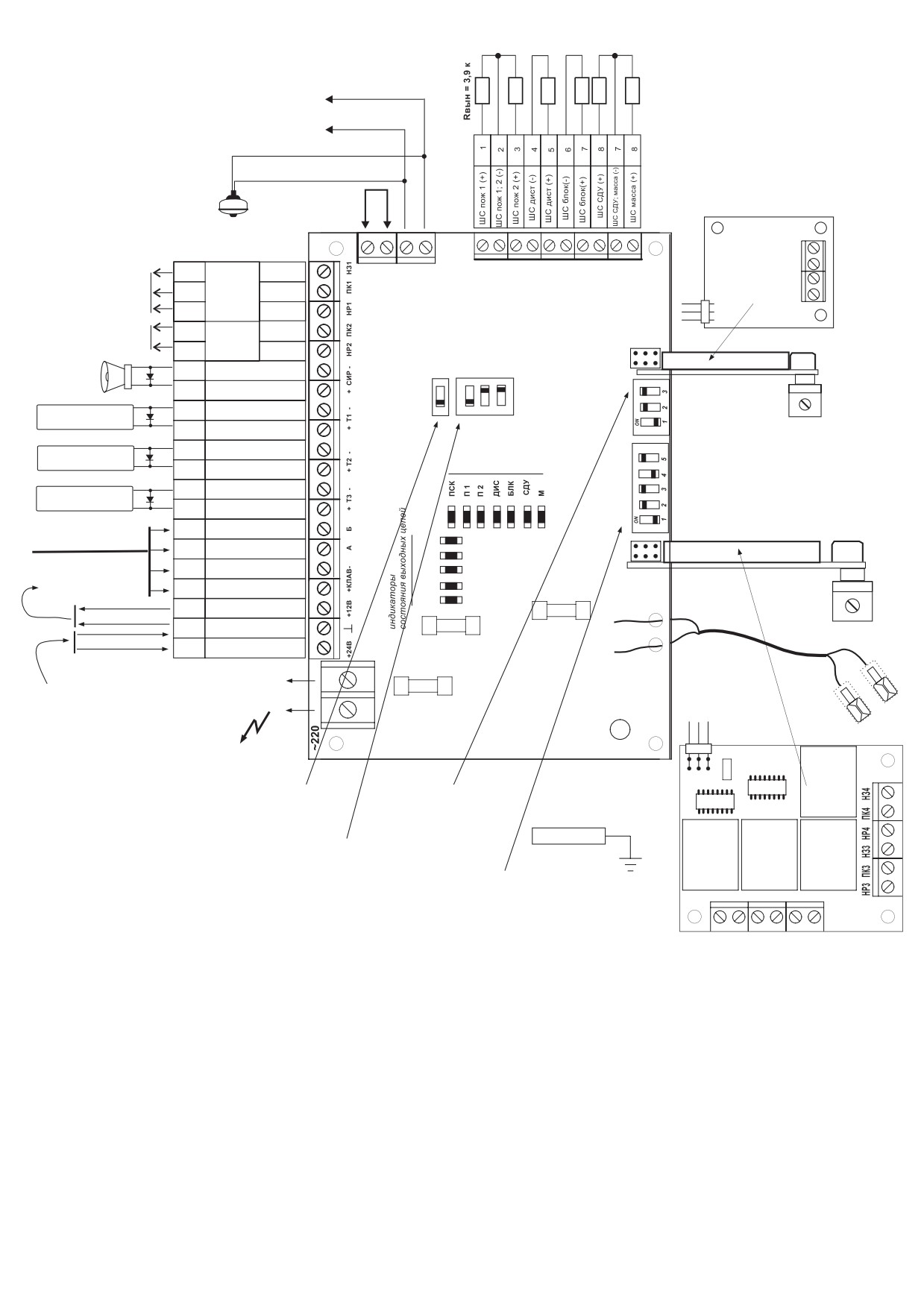

4.1. В состав системы входят: извещатели пожарные дымовые ИП 212-45, ИП

212-41М, извещатели пожарные ручные ИПР-Кск, прибор «Магистратор»,

прибор приемно-контрольный охранно-пожарный «Гранд Магистр-12»,

блоки управления «Гранд Магистр-БУ», модули порошкового

пожаротушения «Бизон-85», МПП «Мангуст-6И», МПП «Буран-2,5»,

источник бесперебойного питания СКАТ-1200У2, световые табло НБО12-

01, блок объединения оповещателей «БОО», релейный усилитель «УК-ВК-

02». Система формирует сигнал на: отключение вентсистем, запуск СО

(блоки речевого оповещения «Лигард-Сигнал-2», речевые оповещатели

«Соната-М», табло), запуск АУПТ.

4.2. В процессе монтажа возможна замена некоторых комплектующих на

аналогичные, не снижающие технические показатели системы в целом.

4.3. Принцип действия и описание работы датчиков, используемых в

системе:

1.- основным принципом действия извещателя пожарного ручного является

размыкание контактов внутреннего микровыключателя и формирование на

своем выходе обрыва шлейфа пожарной сигнализации, который передается

на приемно-контрольный прибор (ПКП).

2.- основным принципом работы извещателя пожарного дымового является

обнаружение частиц дыма в рабочей камере датчика за счет отражения

светового излучения, исходящего из светодиода, от частиц дыма, что при

обработке электрической схемой извещателя приводит к снижению

внутреннего сопротивления датчика до 500 Ом.

3.- запуск МПП происходит следующим образом: при подаче электрического

импульса на провода электровоспламенителя воспламенительного

устройства запуска внутри камеры газогенерирующего элемента происходит

Лист

РП.03.2006.АУПТ.СО

2.10

Изм

Лист

№ докум.

Подп.

Дата

интенсивное газовыделение. Газ через клапаны аэратора поступает в корпус

модуля. Давлением газа происходит вскрытие клапана выходного отверстия

и выброс огнетушащего порошка через распылитель в зону горения.

5. РАЗМЕЩЕНИЕ ОБОРУДОВАНИЯ.

5.1. ППК «Магистратор», ППКОП «Гранд Магистр-12», источник беспребойного

питания СКАТ 1200У, источник бесперебойного питания БИРП 12/4,

речевой оповещатель «Лигард-Сигнал-2», размещаются в помещении

охраны. Приборы закрепляются на стене на высоте 1,5 м от пола. Возможен

настольный вариант крепления, при этом стол не должен иметь сгораемых

конструкций.

Блоки управления «Гранд Магистр-БУ», блок объединения оповещателей

«БОО», расширители направлений прибора «РН Магистр ПУ» размещаются

в защищаемых помещениях на стене в соответствии с планами.

Световые табло НБО12-01 с надписями «Порошок - уходи!» размещаются над

дверными проемами при выходе из защищаемой секции.

Световые табло НБО12-01 с надписями «Порошок - не входи!» размещаются над

дверными проемами при входе в защищаемую секцию.

Световые табло НБО12-01 с надписями «Автоматика - отключена!» размещаются

над дверными проемами при входе в защищаемую секцию.

Ручные пожарные извещатели размещаются на высоте 1,5 метра на путях

эвакуации при выходе из помещения.

Размещение МПП осуществляется из условия обеспечения равномерного

заполнения помещения огнетушащим порошком. Установка МПП

осуществляется на несущих конструкциях помещения на кронштейне,

которые крепятся таким образом, чтобы обеспечить вертикальное

расположение модуля.

Блоки речевого оповещения «Лигард-Сигнал-2» и речевые оповещатели

«Соната-М» расположить на потолке и на стене таким образом, чтобы их

верхняя часть была на расстоянии не менее 2,3 м от уровня пола, но

расстояние от потолка до верхней части оповещателя не менее 150 мм.

Линии связи системы оповещения проложить в металлорукаве.

Извещатели пожарные дымовые ИП 212-45 расположить в помещениях №16, 17,

18 (кабинет технолога, кабинет руководителя и торговый зал), на потолке в

соответствии с НПБ 88-2001*

В остальных помещениях установить извещатели пожарные дымовые ИП 212-

41М.

5.2. С помощью переключателей на блоках управления «БУ Гранд Магистр»

установлена следующая конфигурация:

Лист

РП.03.2006.АУПТ.СО

2.11

Изм

Лист

№ докум.

Подп.

Дата

- разрешить автоматический пуск СПТ;

- разрешить дистанционный пуск СПТ;

- разрешить блокировку пуска в автоматическом режиме;

- запретить блокировку пуска в дистанционном режиме;

- установить время задержки пуска СПТ на всех блоках управления - 90 секунд;

- запрограммировать номера зон пожаротушения на блоках управления.

6.ЭЛЕКТРОПИТАНИЕ.

Согласно ПУЭ-98, пожарные сигнализации в части обеспечения

электроснабжения отнесены к электроприемникам 1-ой категории. Поэтому

электропитание установки должно осуществляться от двух независимых

источников переменного тока напряжением 220 В. Частотой 50 Гц и не

менее 1.0 кВт каждый, или от одного источника переменного тока с

автоматическим переключением в аварийном режиме на резервное питание

от аккумуляторных батарей.

Резервное питание должно обеспечивать нормальную работу установки в

течении 24 часов в дежурном режиме и не менее 3 часов в режиме пожар.

7. ЗАЗЕМЛЕНИЕ.

Для обеспечения безопасности людей все электрооборудование должно быть

надежно заземлено в соответствии с требованиями ПУЭ. Монтаж

заземляющих устройств выполнить в соответствии с технической

документацией завода изготовителя. Сопротивление заземляющего

устройства должно быть не более 4 Ом. Присоединение заземляющих и

нулевых защитных проводников выполнить болтовым соединением. В

качестве заземляющего проводника используется третья жила кабеля

питания.

8. ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ.

К обслуживанию установки допускаются лица, прошедшие инструктаж по

технике безопасности. Прохождение инструктажа отмечается в журнале.

Все электромонтажные, монтажные и ремонты должны производиться только

при снятом напряжении и соблюдении «Правил технической эксплуатации

электроустановок потребителей» и «Правил техники безопасности при

эксплуатации электроустановок потребителей Госэнергонадзора СССР».

Монтажно-наладочные работы должны выполняться в соответствии с РД 78.145-

93.

Лист

РП.03.2006.АУПТ.СО

2.12

Изм

Лист

№ докум.

Подп.

Дата

9. ПРОФЕССИОНАЛЬНЫЙ И КВАЛИФИКАЦИОННЫЙ СОСТАВ

ПЕРСОНАЛА.

Работы по техническому обслуживанию и текущему ремонту выполняют

монтеры связи не ниже 5-ого разряда.

Численность монтеров связи для ТО и текущего ремонта ОС учитывает

необходимые затраты времени на все составляющие элементы установки.

Таким образом, необходимое количество персонала задействовано в

обслуживании установок: монтер связи 5-ого разряда - 2 человека.

Расчет выполнен по РТМ 25.488-82 Минприбор СССР.

10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.

Основным назначением технического обслуживания является выполнение

мероприятий, направленных на поддержание установок в состоянии

готовности к применению: предупреждение неисправностей и

преждевременного выхода из строя составляющих приборов и элементов.

Структура ТО и ремонта:

-техническое обслуживание;

-плановый текущий ремонт;

-плановый капитальный ремонт;

-неплановый ремонт.

При проведении работ по ТО следует руководствоваться требованиями

«Инструкции по эксплуатации и техническому обслуживанию» приборов

используемых в системе АУПТ.

ТИПОВОЙ РЕГЛАМЕНТ ТО:

№

Перечень работ

Периодичность

п/п

Внешний осмотр составных частей установки на наличие

Еженедельно

повреждений, коррозии, грязи, прочность крепления

Контроль рабочего положения выключателей, световой индикации,

Ежедневно

наличия пломб

Контроль основного и резервного питания, режим переключения

Еженедельно

Проверка работоспособности основных узлов установки,

Ежемесячно

параметров ШС, УЭН, и пр.

Профилактические работы, осмотр, проверки

Ежемесячно

Метрологическая проверка КИП

Ежегодно

Измерение сопротивления эл. цепей, защитного заземления

Ежегодно

Определение состояния порошкового заряда

Ежегодно

Проверка работоспособности установки с пульта

Ежемесячно

Лист

РП.03.2006.АУПТ.СО.

2.13

Изм

Лист

№ докум.

Подп.

Дата

ВЕДОМОСТЬ РАБОЧИХ ЧЕРТЕЖЕЙ ОСНОВНОГО КОМПЛЕКТА

Лист

Наименование

Примечание

Общие данные

1.1 Ведомость рабочих чертежей основного комплекта

1.2 Ведомость ссылочных и прилагаемых документов

1.3 Условные графические изображения

Пояснительная записка

13 листов

План расположения сетей АПС на отм. 0 000 м.

План расположения сетей АПС на отм. -3 000 м.

План расположения сетей АУПТ на отм. 0 000 м.

План расположения сетей АУПТ на отм. -3 000 м.

План расположения сетей СОУЭ на отм. 0 000 м.

План расположения сетей СОУЭ на отм. -3 000 м.

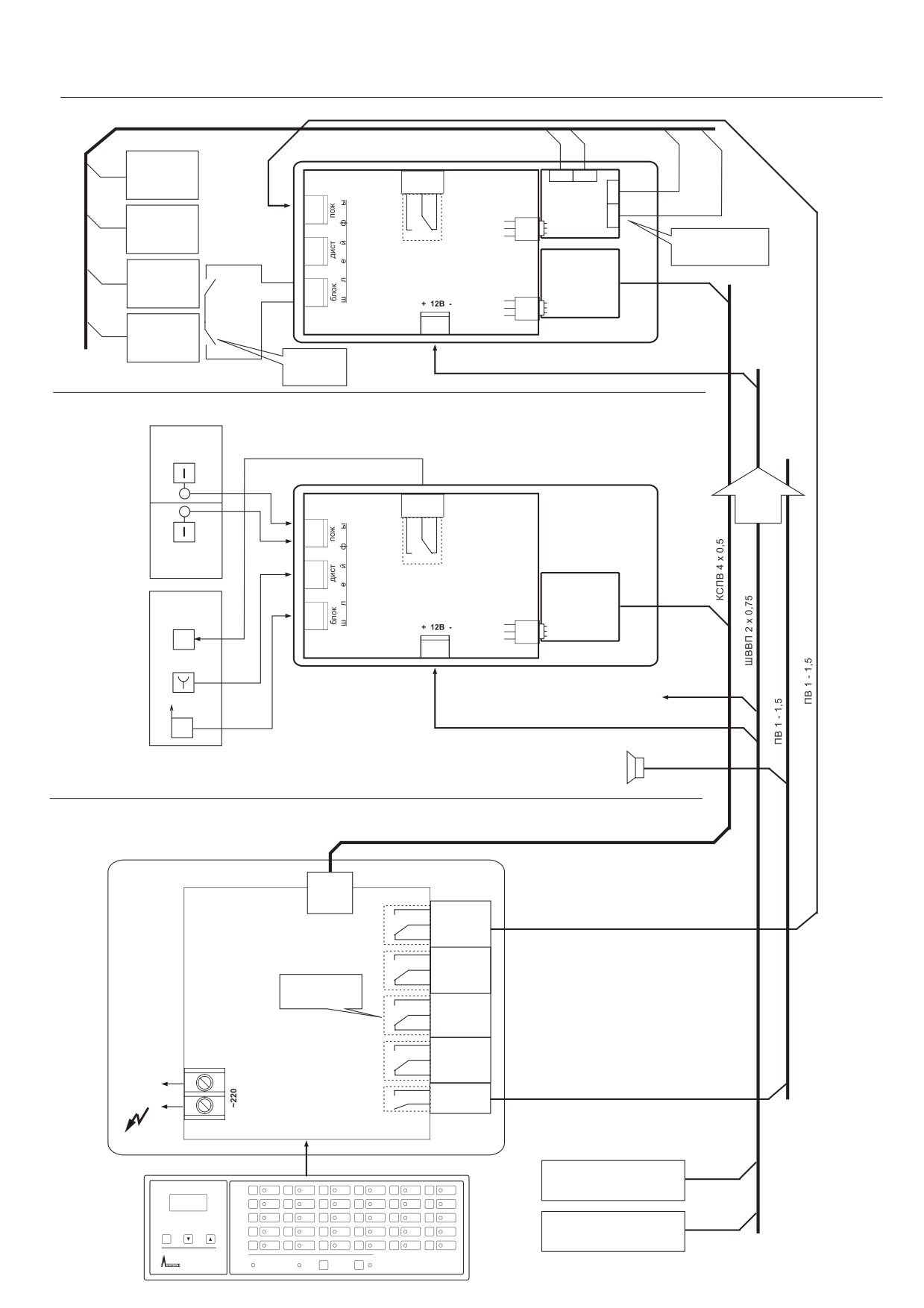

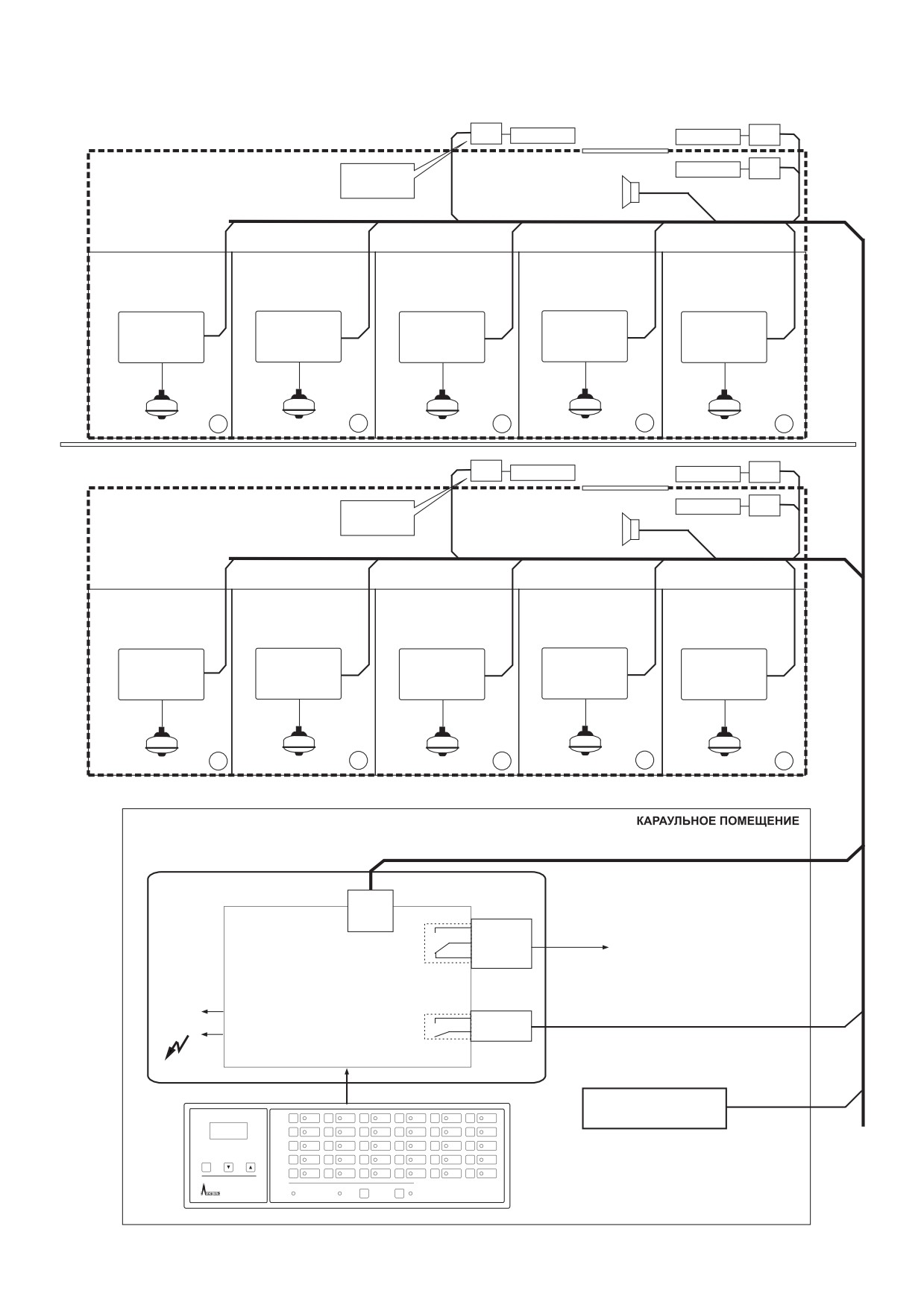

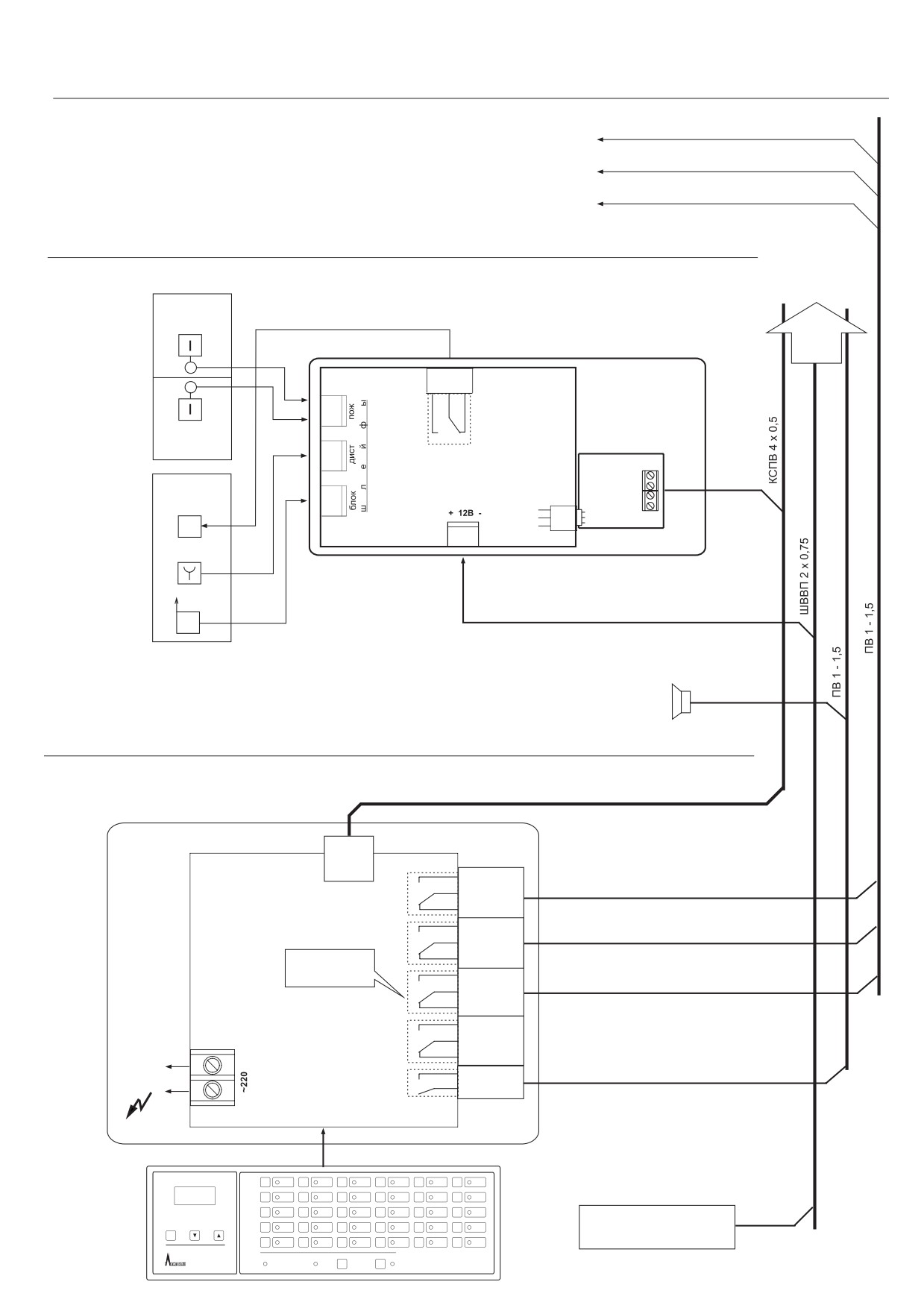

Схема электрическая

РП.03.2006.АУПТ.СО.

Магазин «

»,

Изм

Лист

№ докум.

Подп.

Дата

ГИП

Илинзеер

Стадия.

Лист

Листов

Автоматическая установка

РП

1.1

Разраб.

Степовая

пожаротушения.

Н.контр

Тертычный

ООО «ПротивоПожарная

Общие данные

Защита 01»

т. 22-77-527

Утв.

Аляпкин

ВЕДОМОСТЬ ССЫЛОЧНЫХ И ПРИЛАГАЕМЫХ ДОКУМЕНТОВ

Обозначение

Наименование

Примечание

Ссылочные документы

Установки пожаротушения и сигнализации. Нормы

НПБ 88-2001*

и правила проектирования.

Системы оповещения и управления эвакуацией

НПБ 104-03

людей при пожарах в зданиях и сооружениях.

Перечень зданий, сооружений, помещений и

НПБ 110-03

оборудования, подлежащих защите

автоматическими установками пожаротушения.

Технические средства систем безопасности

РД 78.36.001-99

объектов. Обозначения условные графические

элементов систем.

Системы и комплексы охранной, пожарной и

РД 78.145-93

охранно-пожарной сигнализации. Правила

производства и приемки работ.

ПУЭ

Правила устройства электроустановок.

Прилагаемые документы

РП.12.2004.АПС.СО.АУПТ

Спецификация оборудования

Технологические решения, принятые в проекте, соответствуют требованиям

экологических, санитарно-гигиенических, противопожарных и других норм, действующих

на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья

людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.

Директор___________________/Илинзеер А.В./

Лист

РП.03.2006.АУПТ.СО.

1.2

Изм

Лист

№ докум.

Подп.

Дата

Тип, марка,

обозначение

Единица

Масса

Наименование и техническая

Код обору-

Коли-

Приме-

Позиция

документа,

Завод изготовитель

измере-

еди-

характеристика

дования

чество

чание

опросного

ния

ницы, кг

листа

Оборудование

Прибор приемно-контрольный

Магистратор

шт.

Прибор приемно-контрольный

Магистр-12

шт.

Извещатель пожарный дымовой

ИП212-45

шт.

Извещатель пожарный дымовой

ИП212-41

шт.

131

Извещатель пожарный ручной

ИПР-Кск

шт.

Модуль порошкового пожаротушения

Буран-2,5

шт.

Модуль порошкового пожаротушения

Бизон-85

шт.

Модуль порошкового пожаротушения

Мангуст-6И

шт.

Блок управления

БУ Магистр

шт.

Блок расширения направления

РН Магистр

шт.

Извещатель магнито-контактный

ИО 102-20А2П

шт.

Источник бесперебойного питания

СКАТ1200У

шт.

Источник бесперебойного питания

БИРП-12/4

шт.

Аккумулятор

12В, 7А/ч

шт.

Аккумулятор

12В, 12А/ч

шт.

Блок объединения оповещателей

БОО

шт.

Световое табло "Порошок-не входи!"

НБО-12-01

шт.

Световое табло "Автоматика

отключена"

НБО-12-01

шт.

Свето-звуковое табло" Выход"

НБО-12-01

шт.

Свето-звуковое табло "Порошок-уходи!"

НБО-12-01

шт.

Блок речевого оповещения

Лигард-

Сигнал-2

шт.

Речевой оповещатель

Соната-М

шт.

Релейный усилитель

УК-ВК-02

шт.

РП.03.2006.АУПТ.СО.

Изм

Кол.уч

Лист

№ док.

Подп.

Дата

ГИП

Илинзеер

Стадия

Лист

Листов

Спецификация

РП

Гл. спец.

Степовая

оборудования, изделий

ООО"Противопожарная

Н. контр.

Тертычный

и материалов

Защита 01", т.22-77-527

Утв.

Аляпкин

Тип, марка,

обозначение

Единица

Масса

Наименование и техническая

Код обору-

Коли-

Приме-

Позиция

документа,

Завод изготовитель

измере-

еди-

характеристика

дования

чество

чание

опросного

ния

ницы, кг

листа

Кабель и провода

Кабель сигнальный с троссом

КСПВ2х0,5сн

м.

2000

Кабель сигнальный

КСПЭВ2х0,5

м.

250

Кабель сигнальный

КВП4х2х0,52

м.

150

Провод

ПВ-2,0

м.

500

Провод

ПВС2х1,5

м.

150

Монтажные материалы

Саморез

3,5х32 мм

шт.

2000

Дюбель распорный

6х30 мм

шт.

2000

Вилка

шт.

Розетка

шт.

Коробка распределительная телефонная

КС-4

шт.

Резистор 1,3кОм

МЛТ-0,125

шт.

165

Резистор 480 Ом

МЛТ-0,125

шт.

Коробка коммутационная

КРТП-10

шт.

Металлорукав

РЗЦХ-20

м.

250

Диод

КД522Б

шт.

Скоба

тип 2

шт.

800

Лист

РП.03.2006.АУПТ.СО.

Изм

Кол.уч

Лист

№ док.

Подп

Дата

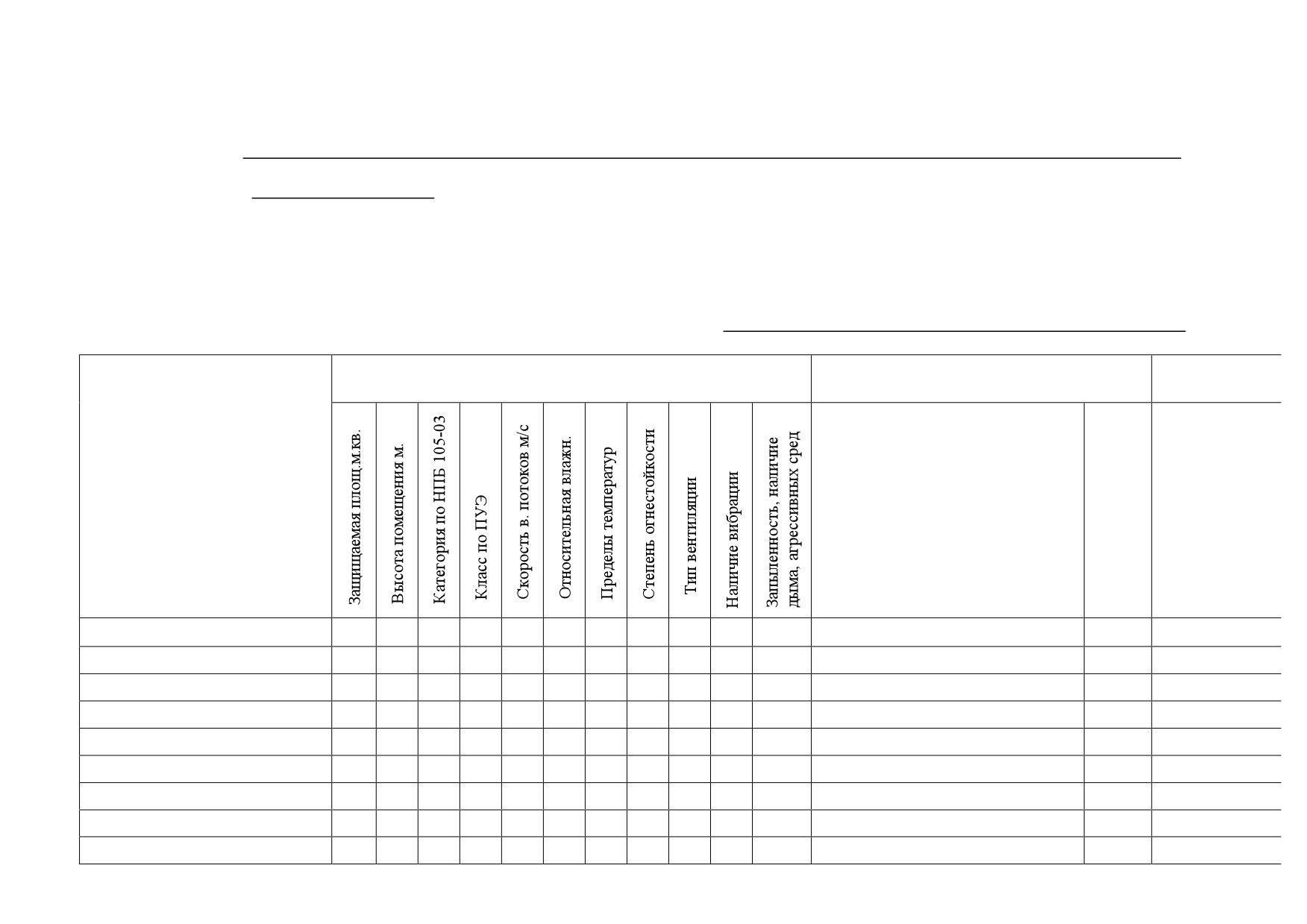

ХАРАКТЕРИСТИКА ЗАЩИЩАЕМЫХ ПОМЕЩЕНИЙ И ПОЖАРООПАСНЫХ МАТЕРИАЛОВ

ДЛЯ ПРОЕКТИРОВАНИЯ АВТОМАТИЧЕСКОЙ УСТАНОВКИ ПОРОШКОВОГО ПОЖАРОТУШЕНИЯ

в магазине « »

(наименование объекта )

Договор: №

1. Источники электропитания систем пожарной сигнализации:

3. Помещения, в которых электромагнитные поля и наводки

а) один источник переменного тока

превышает уровень установленный ГОСТ 23511-79-нет

напряжением 220 В, 50 Гц, мощностью 1 кВт;

4. Для формирования командного импульса на отключение

б) источник бесперебойного питания с аккумуляторной батареей.

эл. оборудования предусмотреть выходы АПС

2. Место установки аккумуляторной батареи и выпрямителя-встроенного - помещение №6 (пост охраны).

Характеристика пожароопасных

Требования к

Характеристика защищаемого помещения

материалов

системе

Наименование пожароопасных

Дополнительны

Наименование помещений

материалов.

сведения и

или отдельного

Вид хранения (напольное, в

требования

технологического

штабелях, в таре, на стеллажах,

отключения

оборудования, (агрегата)

навалом ), высота хранения, м.

оборудования,

подлежащего защите

Вид упаковки (сгораемая,

установка

(оси, ряды, отметки, этажи,

Несгораемая).

ручных

номера чертежей)

Возможность разлива ЛВЖ на

извещателей,

какой площади, м²

экранировка и

т.д.

1 этаж

№1. Санузел

5,62

П-IIа

<1,5

>5°С

Е,П.

нет

№2. Санузел

4,93

П-IIа

<1,5

>5°С

Е,П.

нет

№3. Бухгалтерия

11,67

П-IIа

<1,5

>5°С

Е,П.

нет

№4. Коридор

5,76

В4

П-IIа

<1,5

>5°С

Е,П.

нет

№5. Лестничная клетка

П-IIа

<1,5

>5°С

нет

№6. Пост охраны

П-IIа

<1,5

>5°С

нет

№7. Тамбур.

3,56

В4

П-IIа

<1,5

>5°С

нет

№8. Столовая

14,64

П-IIа

<1,5

>5°С

Е,П.

нет

№9. Кладовая

13,63

В2

П-IIа

<1,5

>5°С

Е,П.

нет

№10. Торговый зал

68,52

П-IIа

<1,5

>5°С

Е.П.

нет

№11. Торговый зал

59,89

П-IIа

<1,5

>5°С

Е.П.

нет

№12. Торговый зал

42,52

П-IIа

<1,5

>5°С

Е,П.

нет

№13. Торговый зал

П-IIа

<1,5

>5°С

Е,П.

нет

№14. Кладовая

2,88

В2

П-IIа

<1,5

>5°С

Е.

нет

№15. Кладовая

7,28

В2

П-IIа

<1,5

>5°С

Е.

нет

№16. Торговый зал

33,92

П-IIа

<1,5

>5°С

Е,П.

нет

№17. Торговый зал

37,03

П-IIа

<1,5

>5°С

Е,П.

нет

№18. Торговый зал

78,66

П-IIа

<1,5

>5°С

Е,П.

нет

№19. Торговый зал

286,53 3

П-IIа

<1,5

>5°С

Е,П.

нет

№20. Торговый зал

33,34

П-IIа

<1,5

>5°С

Е,П.

нет

№21. Лестничная клетка

П-IIа

<1,5

>5°С

Е.

нет

№22. Лестничная клетка

П-IIа

<1,5

>5°С

нет

2 этаж

№1. Лестничная клетка

2,8

П-IIа

<1,5

>5°С

нет

№2. Электрощитовая

2,22

2,8

П-IIа

<1,5

>5°С

нет

№3. Мастерская

4,31

2,8

В2

П-IIа

<1,5

>5°С

Е,П.

нет

№4. Мастерская

4,31

2,8

В2

П-IIа

<1,5

>5°С

Е,П.

нет

№5. Коридор

8,48

2,8

П-IIа

<1,5

>5°С

нет

№6. Кладовка

29,52

2,8

В2

П-IIа

<1,5

>5°С

Е,П.

нет

№7. Склад

5,25

2,8

В2

П-IIа

<1,5

>5°С

Е,П.

нет

№8. Бойлерная

35,96

2,8

П-IIа

<1,5

>5°С

Е.

нет

№9. Коридор

1,62

2,8

В4

П-IIа

<1,5

>5°С

нет

№10. Склад

21,98

2,8

В2

П-IIа

<1,5

>5°С

нет

№11. Склад

83,83

2,8

В2

П-IIа

<1,5

>5°С

Е,П.

нет

№12. Тамбур

3,35

2,8

П-IIа

<1,5

>5°С

нет

№13. Коридор

21,75

2,8

П-IIа

<1,5

>5°С

Е.

нет

№14. Склад

53,62

2,8

В2

П-IIа

<1,5

>5°С

Е,П.

нет

№15. Склад

34,34

2,8

В2

П-IIа

<1,5

>5°С

Е,П.

нет

№16. Кабинет технолога

2,8

П-IIа

<1,5

>5°С

Е,П.

нет

№17. Кабинет руководителя

12,1

2,8

П-IIа

<1,5

>5°С

Е,П.

нет

№18. Торговый зал

242,15 2,8

П-IIа

<1,5

>5°С

Е,П.

нет

№19. Комната хранения

3,94

2,8

В3

П-IIа

<1,5

>5°С

Е,П.

нет

уборочного инвентаря

№20. Лестничная клетка

2,8

П-IIа

<1,5

>5°С

Е,П.

нет

№22. Лестничная клетка

2,8

В4

П-IIа

<1,5

>5°С

Е,П.

нет

Ответственный представитель организации-заказчика

(подпись, инициалы, фамилия )

Главный инженер проекта организации-разработчика

(подпись, инициалы, фамилия )

Сирена (-)

+12 В

Н (-)

12 В

ВЫХ (-)

+12 В

(12...13) В

СО(-)

+12 В

РИП

-12 В

Схема подключения дополнительного РИПа для увеличения времени

резервирования и при суммарном потребляемом токе оповещате-

лей свыше 0,75 А)

Конт.

Цепь

НР1

20 21

27 28 29 30

СИРЕНА

ПЦН1

ПЦН

12В / 1А

ПК1

(ПОЖАР)

ПОЖАР

НЗ1

Плата питания

НР2

и обработки

Блок ШС

Гнездо установки

ПЦН2

СА

GND

ПЦН

ПК

сетевого адаптера

(ОХРАНА)

ОХРАНА

НЗ2

НЕИСПРАВНОСТЬ

Переключатель

программирования

PWR

Сетевой адаптер

(сирена)

Сирена (-)

исполнений 2...6

12в / 250мА

+12 В

и задания сетевого адреса

для исполнений 8...30

Н (-)

МД

ВЫХ (-)

Табло 12В / 1А

ВЫХОД

+12 В

Гнездо установки

модуля доступа

Св. оповещатель 12В / 250мА

СО(-)

МД

К цепям питания

+12 В

извещателей 12В / 0,75А

-12 В

РМ

Ключ

ездо установки

Предохранит

лейного модуля

ыходных цеп

+ клав

Предохранитель

НР

ПК НЗ

Кабель соединения с

- клав

аккумулятора

выносной клавиатурой (до 200 м)

Линия А

3,15А

Безадресный порт-считыватель

исполнений -8...-30

Линия В

Се

При использовании порта со светодиодом -

Модуль доступа

пре ранитель

светодиод через резистор 1 кОм подключа-

ется к клеммам светового оповещателя

16А

Сеть

220В; 50 Гц

Красный

Корпус

12В; 7А/ч

НР1 ПК1 НЗ1 НР2 ПК2 НЗ2

РМ4

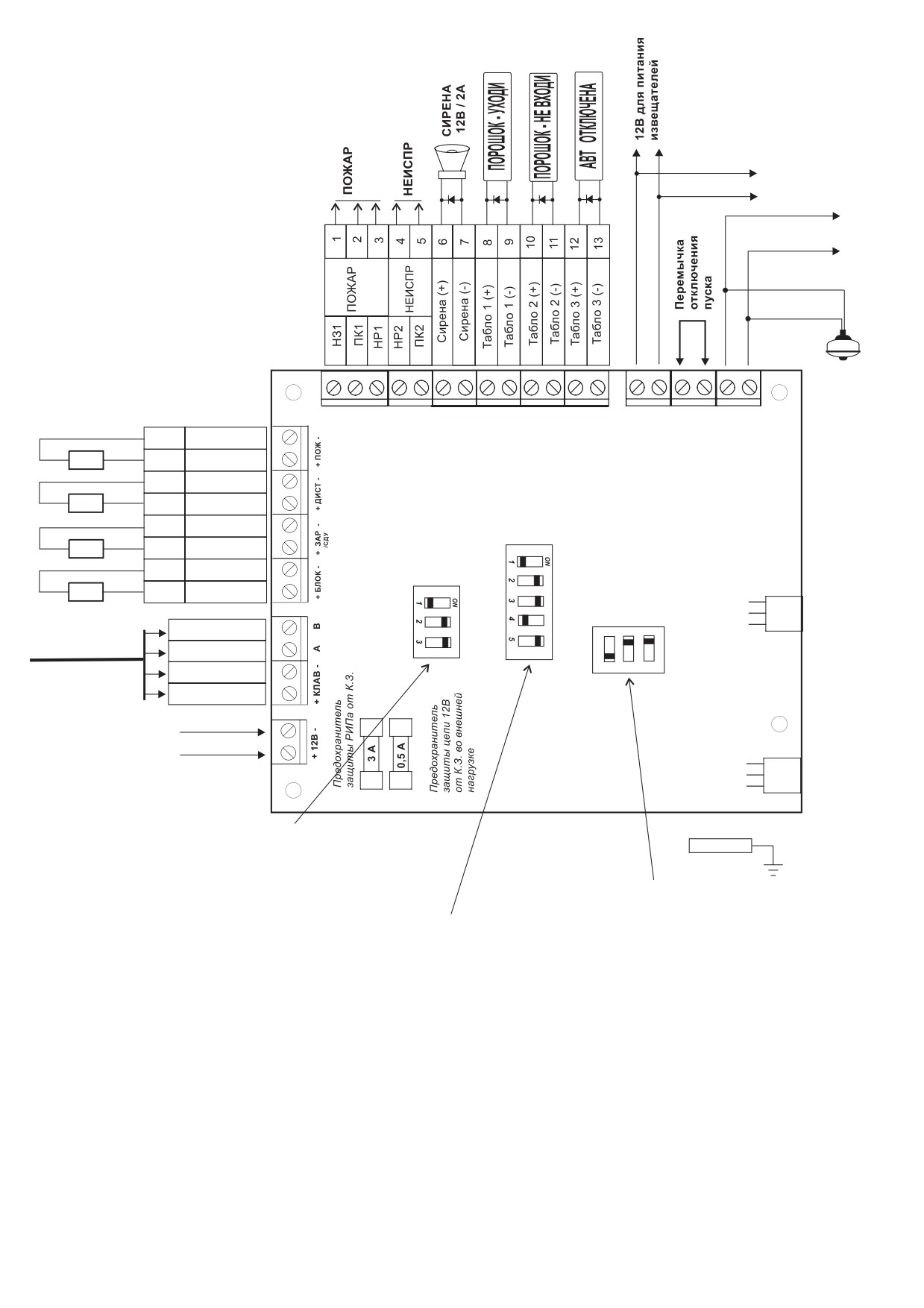

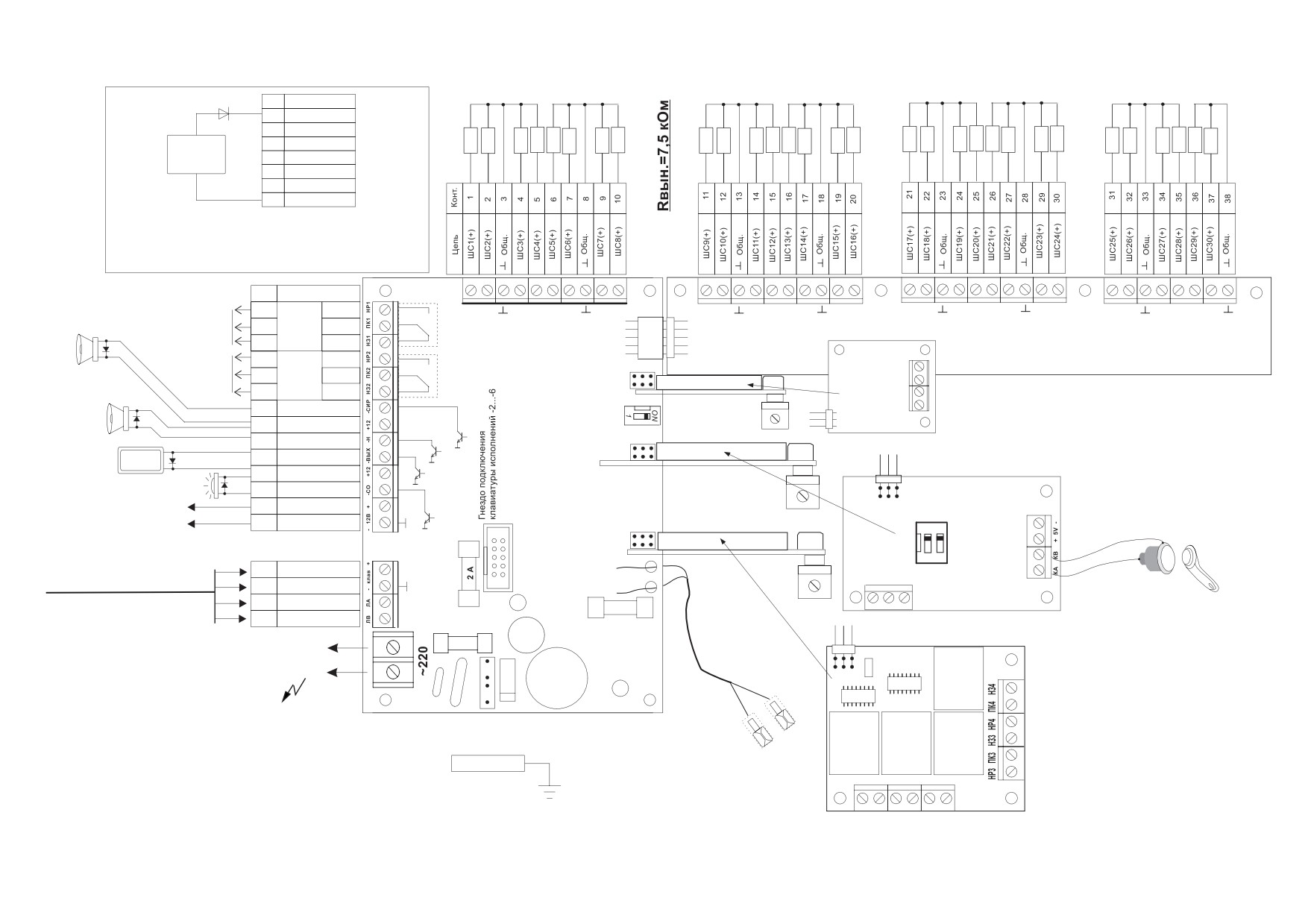

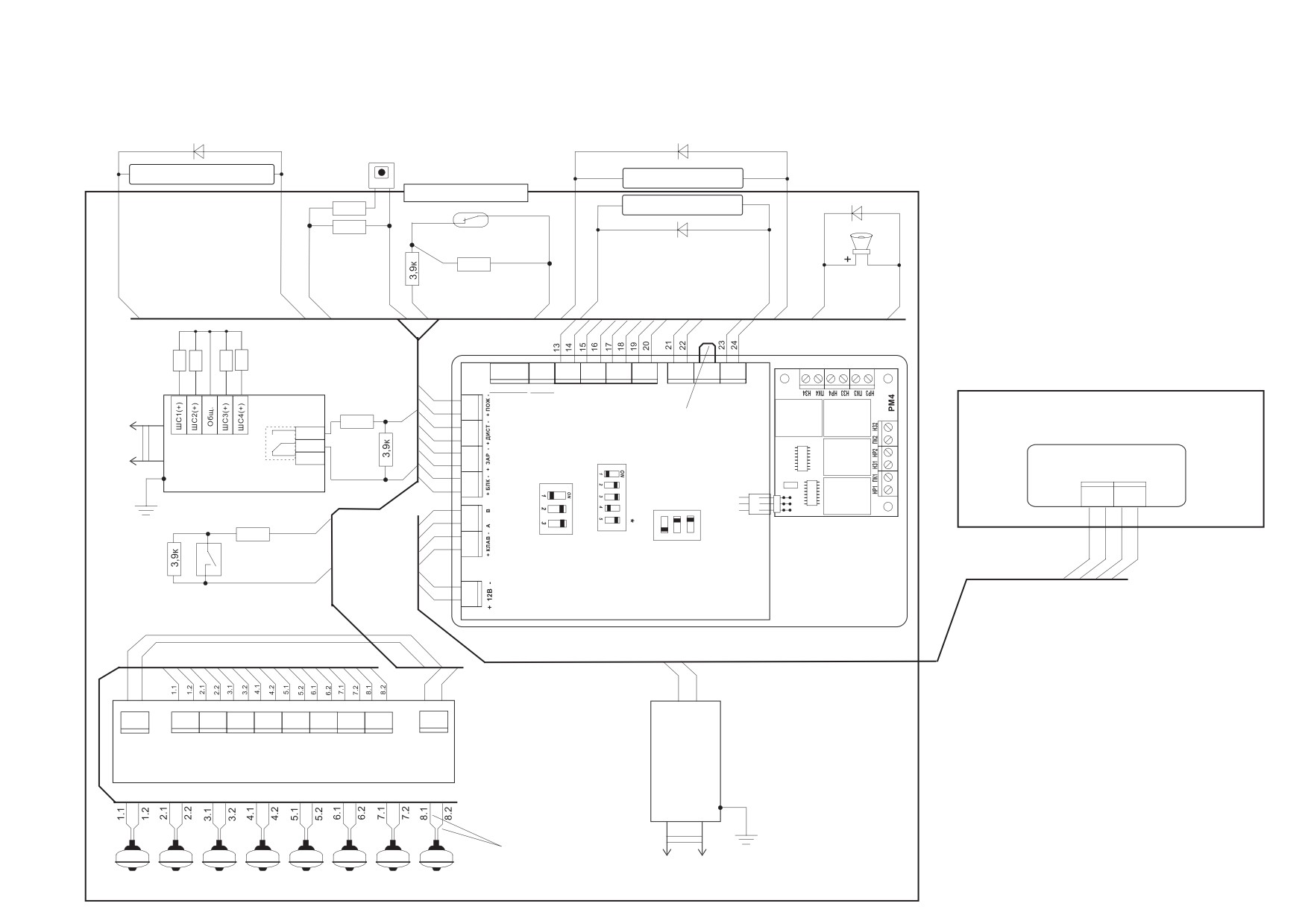

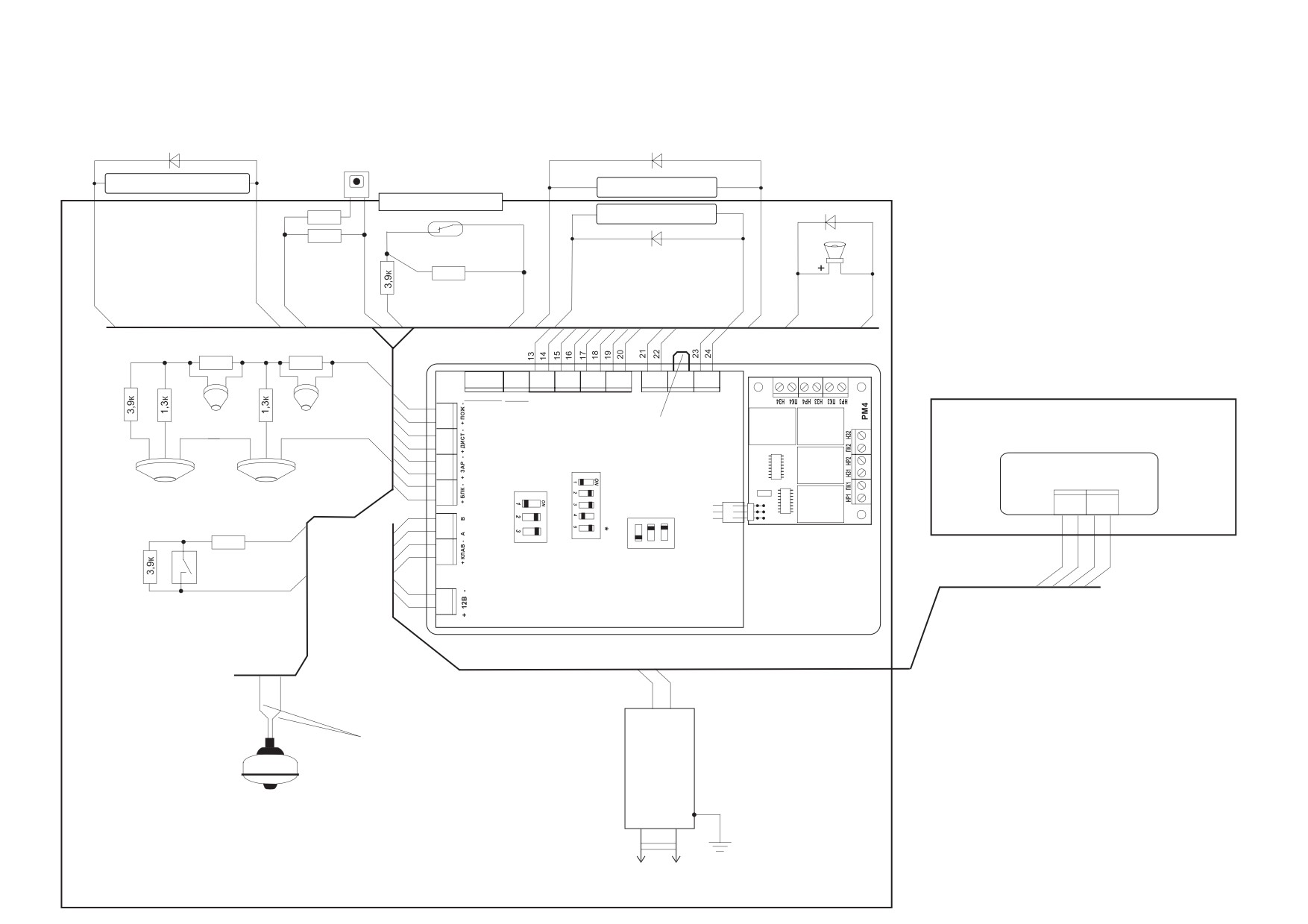

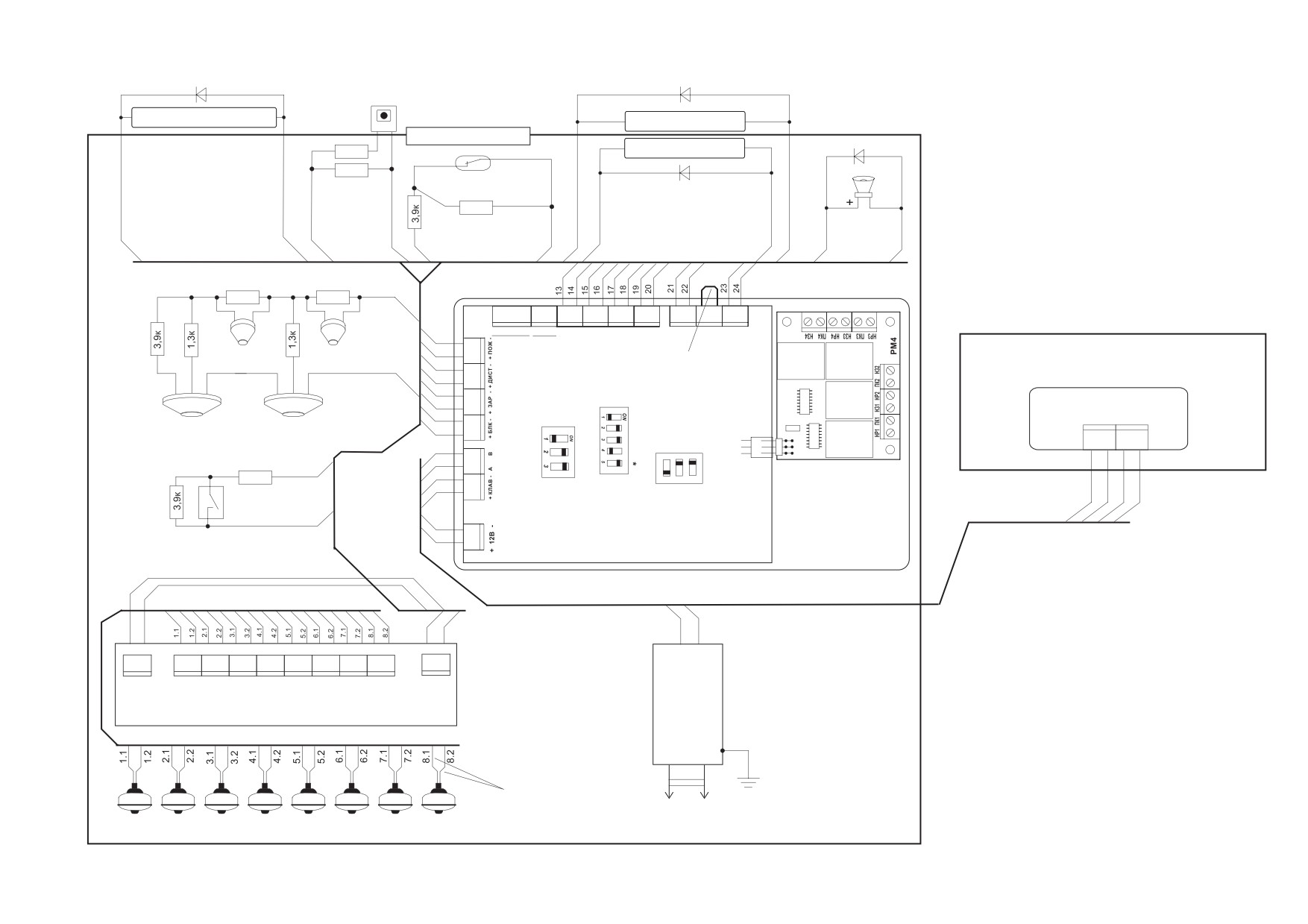

Схема внешних соединений прибора “Гранд МАГИСТР”

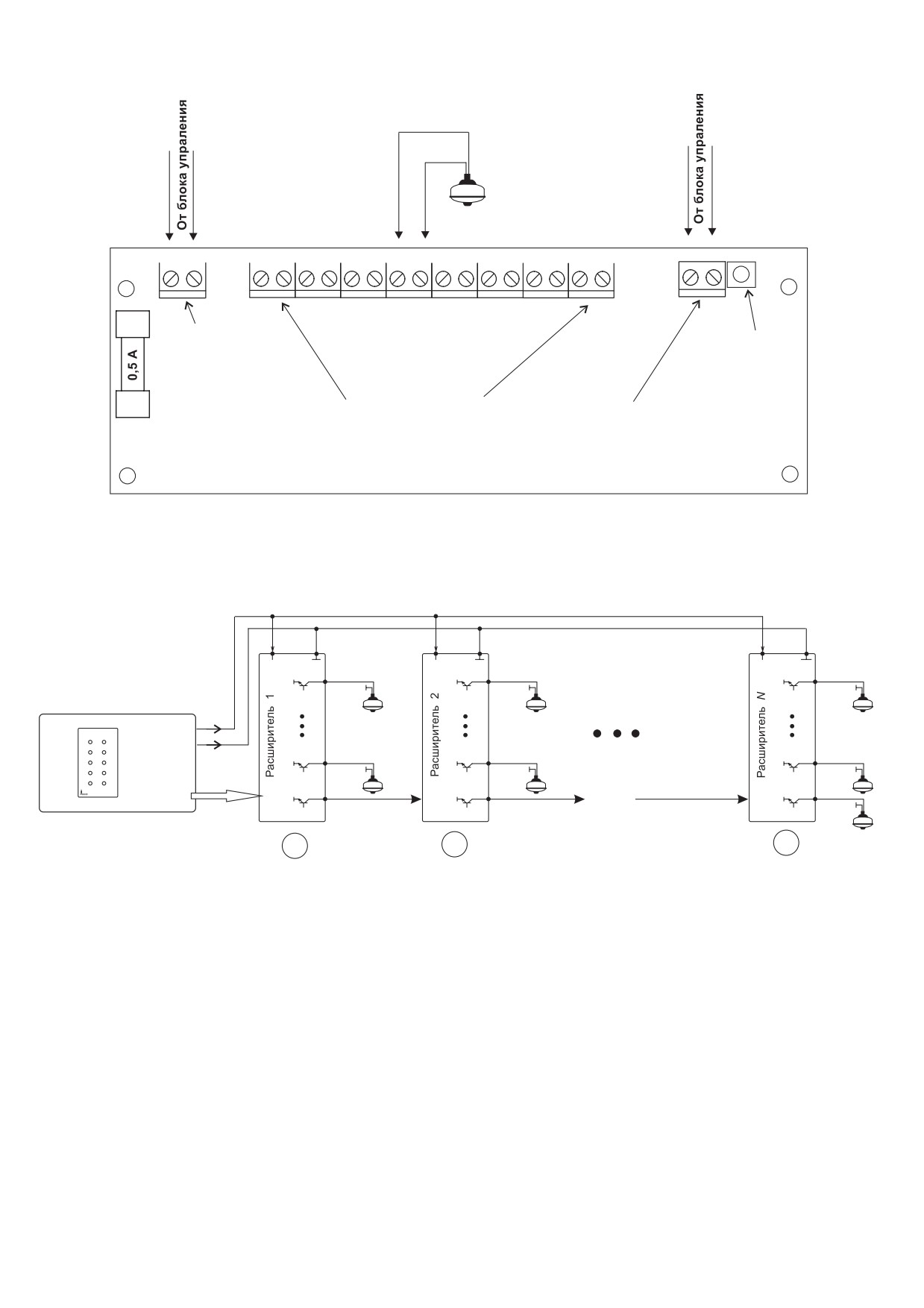

Релейный модуль РМ4

Цепь ПУСК

(вход) расширителя

ИЛИ:

СПТ

Перемычка

отключения

пуска

5...80 Ом

GND

ОТКЛ

+ ПУСК -

+ П1

+ П2

ДИС БЛК СДУ

НP1

ПОЖАР

ПК1

PWR

НР1

Гнездо установки

ПК2

НЕИСПР

сетевого адаптера

НЕИСПР

НР2

СА

СИРЕНА

Сирена (-)

СА

15 30 60

12В / 2А

Сирена (+)

Табло 1 (-)

ГАЗ - УХОДИ

Табло 1 (+)

Сетевой адаптер

индикаторы

Табло 2 (-)

состояния пусковой цепи

“И”

“ИЛИ”

ГАЗ - НЕВХОДИ

и контролируемых шлейфов

Табло 2 (+)

БД

Табло 3 (-)

БА

АВТ ОТКЛЮЧЕНА

ДП

Табло 3 (+)

АП

Релейный модуль РМ4

Кабель соединения с

Линия Б

клавиатурой (до 200 м)

СИР

Линия А

РМ

Т1

12В для питания

-12 В (клавиат)

Т2

Гнездо установки

извещателей и

Т3

релейного модуля

+12 В (клавиат)

расширителя

ПИТ

+12 В

3А

Предохранитель

-12 В / -24 В

аккумулятора

Предохранитель

+24 В

выходных цепей

От внешнего РИПа

Сеть

0,16А

24В / 3А

220В; 50 Гц

Красный

(для подрыва 24В СПТ)

Сетевой

предохранитель

12В; 7А/ч

Переключатель установки сетевого

переключатель номера

адреса (при работе в системе “МАГИСТРАТОР”)

зоны пожаротушения

(блока управления)

Переключатель установки задержки пуска:

Соответственно: 15 сек., 30 сек., 60 сек.

Корпус

Если включены несколько клавиш - время суммируется

(на рисунке выставлено время 90 секунд)

Переключатель конфигурации:

Переключатели, установленные в положение ON:

НР1

ПК1 НЗ1 НР2 ПК2 НЗ2

“И” (”ИЛИ”) - логика работы пож ШС

БД разрешает блокировку пуска в дистанционном режиме;

РМ4

БА разрешает блокировку пуска в автоматическом режиме;

ДП разрешает дистанционный пуск СПТ;

АП разрешает автоматический пуск СПТ;

Примечание: На схеме указан вариант подключения светодиодных табло и табло со встроенным диодом. При использовании

табло на лампах накаливания последовательно с ними необходимо включить диод (например типа 1N4007).

Схема внешних соединений блока управления с резервным питанием

Питание расширителя

Цепь ПУСК

(вход) расширителя

ИЛИ:

СПТ

5...80 Ом

НР1

ПК1

НЗ1

НР2 ПК2

сир -

Т1

Т2

Т3

+ 12В -

ОТКЛ

+ ПУСК -

ПОЖАР

НЕИСПР

Rвын = 3,9 к

ШС пож(-)

ШС пож (+)

ШС дист(-)

ШС дист(+)

ШС ЗАР/СДУ(-)

ШС ЗАР/СДУ(+)

АП

ШС блок(-)

ДП

РМ

ШС блок(+)

БА

Гнездо

установки

БД

релейного

Линия В

модуля РМ4

СА

Кабель соединения с

Линия А

или модуля 24В

пуска СПТ

-12 В

клавиатурой (до 200 м)

+12 В (клавиат)

От внешнего РИПа

СА

12В / 3А

Гнездо

установки

сетевого адаптера

Переключатель установки задержки пуска:

Соответственно: 15 сек., 30 сек., 60 сек.

Корпус

Если включены несколько клавиш - время суммируется

(на рисунке выставлено время 90 секунд)

переключатель номера зоны пожаротушения

Переключатель конфигурации:

(блока управления)

Переключатели, установленные в положение ON:

АП разрешает автоматический пуск СПТ;

ДП разрешает дистанционный пуск СПТ;

БА разрешает блокировку пуска в автоматическом режиме;

БД разрешает блокировку пуска в дистанционном режиме;

СА задает сетевой адрес (при работе в системе “МАГИСТРАТОР”)

Примечание: На схеме указан вариант подключения светодиодных табло и табло со встроенным диодом. При использовании табло на лампах

накаливания последовательно с ними необходимо включить диод (например типа 1N4007).

Схема внешних соединений блока управления с 12В внешним питанием

К каждому направлению

СПТ

5...80 Ом

+12В-

+ПСК1- +ПСК2- +ПСК3- +ПСК4- +ПСК5- +ПСК6- +ПСК7- +ПСК8-

+ПУСК-

СБРОС

Клемма

Кнопка сброса

подачи

неисправности

напряжения 12В

по пусковым цепям

с блока управления

Клеммы выдачи пусковых импульсов на СПТ

Клемма подачи

Предохранитель

пускового сигнала

защиты цепи 12В

с блока управления

I сумм. = 40мА х N

+12В-

Блок управления

+12В

грандранд

ПУ

ПОЖ

СИРЕНА

ДИСТ

ТАБЛО 1

-12В

ЗАРЯД

ТАБЛО 2

БЛОК

ТАБЛО 3

12 В

ПУСК

Блок управления

Примечания:

1. Длительность пуска по каждому направлению 2 секунды.

2. Длительность последнего направления расширителя - с момента включения последнего направления до окончания цикла пуска.

3. Общая длительность пуска 120 секунд.

4. Каждый выход расширителя (каждое направление) контролирует соответствующую цепь пуска на обрыв и К.З. с индикацией неисправности по каждому

направлению.

5. Сопротивление каждой пусковой цепи должно быть в пределах 5...80 Ом.

Схема внешних соединений расширителя направлений

и схема формирования веерного пуска СПТ

КСПВ 4 х 0,5

МАГИСТРАТОР

Плата питания

и обработки

СА

Гнездо установки

сетевого адаптера

МД

Гнездо установки

модуля доступа

GND

РМ

Гнездо установки

релейного модуля

PWR

Конт.

Цепь

НР1

+ 12В - А В PWR NA NB GND

Сетевой адаптер

ПОЖАР1

ПК1

к ла виа т ура маг ист раль

НЗ1

НР2

ПОЖАР2

ПК2

НЗ2

включается

НР3

с задержкой 60 сек.

ПОЖАР3

ПК3

ППКОП гранд МАГИСТР (-2...-30)

НЗ3

НР4

ОХРАНА

ПК4

НЗ4

Сирена

Неисправность

Предохранитель

+12 В

выходных цепей

Переключатель, задающий сетевой адрес

(при работе в системе “МАГИСТРАТОР”)

-12 В

3,15А

Предохранитель

СА

0,16А

аккумулятора

РМ

Сеть

220В; 50 Гц

Сетевой

АП

предохранитель

ДП

БА

Красный

БД

ЛШ

Аккумулятор

12В; 7А/ч

GND

Корпус

СА

PWR

Сетевой адаптер

Схема управления системой дымоудаления

(в здании до 30 этажей)

(управляющее напряжение клапанов ~ 220 В)

реле ПОЖАР 1

откл. лифтового оборудования

Технический этаж

реле ПОЖАР 2

вкл. вытяжной вентиляции

вкл. приточной вентиляции

реле ПОЖАР 3

и подпора воздуха (задержка 60сек.)

Этаж n

прихожие

квартир

ВТН

к другим

этажный прибор

этажам

реле

Блок управления

ПОЖАР

“Гранд МАГИСТР ПУ”

ВТН

площадка

этажа

~250В / 7А

клапан

дымоудаления

открытие клапана

сетевой адаптер

BTM

ручное открытие

клапана

BGB

контроль состояния

12В: питание блока управления

клапана (откр/закр)

BIGS

сигнал на оповещение

этажа

ППКУОП “МАГИСТРАТОР”

сигнальная линия

системный блок

откл. лифтового оборудования

сигнальная

ПОЖАР 1

линия

вкл. вытяжной вентиляции

ПОЖАР 2

включается

с задержкой 60 сек.

вкл. приточной вентиляции

ПОЖАР 3

и подпора воздуха (задержка 60сек.)

ОХРАНА

Сеть

вкл. оповещения

220В; 50 Гц

СИРЕНА

выносная клавиатура

23041705

ВЗЯТ 16

РЕГИСТРАТО Р СО БЫ ТИЙ

12В

РИП

12 В

АВТОМ ОТКЛл

НОРМА

ДИСТ ПУСК

ПОЖАР

СБРОС ПУСК

ПИТАНИЕ

РЕЖИМ

ЗВУК

БЛОКИРОВКА

МАГИСТРАТОР

ТЕСТ

Схема управления системой дымоудаления

(в здании до 30 этажей)

(управляющее напряжение клапанов = 24 В)

Технический этаж

лифт 1

реле

ПОЖАР

Релейный

“ПОЖАР”

модуль

лифт 2

РМ4

Реле 4 включается

~250В / 7А

с устанавливаемой

задержкой 15...120 сек.

Блок управления

Сетевой

адаптер

“Гранд МАГИСТР ПУ”

вытяжной

вентилятор

приточный

вентилятор

Контроль

включения

питание блока управления

12В

вентиляторов

Этаж n

прихожие

квартир

ВТН

этажный прибор

к другим

реле

Блок управления

этажам

ПОЖАР

“Гранд МАГИСТР ПУ”

ВТН

площадка

этажа

~250В / 7А

клапан

дымоудаления

открытие клапана

сетевой адаптер

BTM

ручное открытие

клапана

Управление

24В

клапанами

BGB

контроль состояния

питание блока управления

12В

клапана (откр/закр)

BIGS

сигнал на оповещение

этажа

сигнальная линия

ППКУОП “МАГИСТРАТОР”

системный блок

Сигнал ПОЖАР на включение

сигнальная

ПОЖАР 1

линия

оборудования технического этажа

ПОЖАР 2

включается

с задержкой 60 сек.

ПОЖАР 3

ОХРАНА

Сеть

вкл. оповещения

220В; 50 Гц

СИРЕНА

выносная клавиатура

12В

РИП

12 В

23041705

ВЗЯТ 16

РЕГИСТРАТО Р СО БЫ ТИЙ

24В

24 В

РИП

АВТОМ ОТКЛл

НОРМАп

ДИСТ ПУСК

ПОЖАР

СБРОС ПУСК

ПИТАНИЕ

РЕЖИМ

ЗВУКТЕСТ

БЛОКИРОВКА

МАГИСТРАТОР

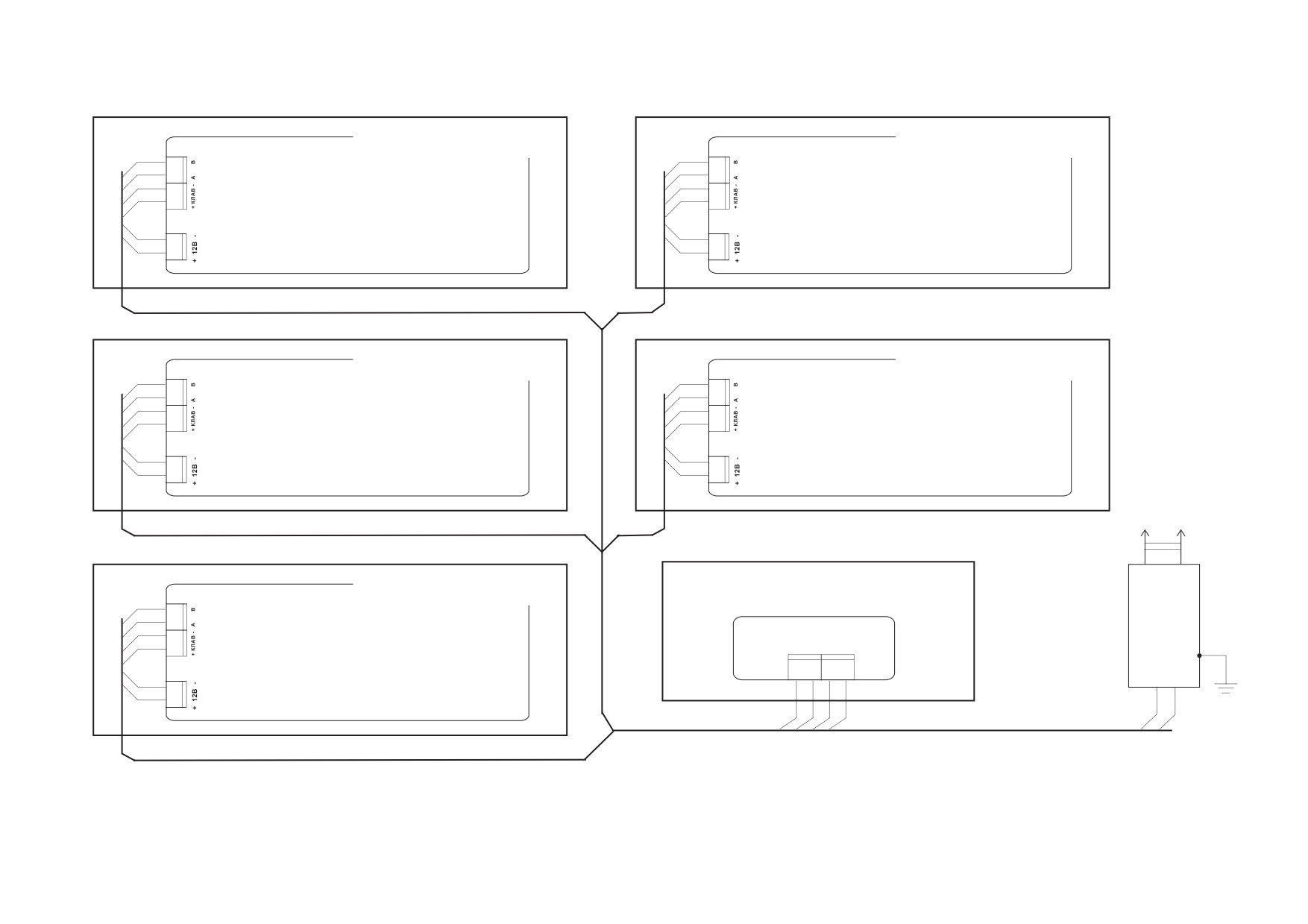

Схема управления многозоновой

системой пожаротушения (до 30 зон)

(магазин, n этажей х 5 зон пожаротушения)

БОО

Табло 3

БОО

ВХОД

Табло 1

блок

Табло 2

БОО

этаж n

объединения

оповещателей

сигнал на оповещение

этажа

Бл упр

БОО

Табло 3

БОО

ВХОД

Табло 1

блок

Табло 2

БОО

этаж 1

объединения

оповещателей

сигнал на оповещение

этажа

Бл упр

сигнальная линия

ППКУОП “МАГИСТРАТОР”

системный блок

сигнальная

ПОЖАР 1

линия

ПЦН

Сеть

вкл. общего оповещения

220В; 50 Гц

СИРЕНА

выносная клавиатура

12В

РИП

12 В

23041705

ВЗЯТ 16

РЕГИСТРАТО Р СО БЫ ТИЙ

АВТОМ ОТКЛл

НОРМАп

ДИСТ ПУСК

ПОЖАР

СБРОС ПУСКи

ПИТАНИЕ

РЕЖИМ

ЗВУКТЕСТ

БЛОКИРОВКА

МАГИСТРАТОР

ТИПОВАЯ СХЕМА

пожарной сигнализации и автоматического пожаротушения

на базе прибора “Гранд МАГИСТР ПУ1”

(1 зона пожаротушения, 1 направление пуска)

АВТОМАТИКА ОТКЛЮЧЕНА

дист

пуск

ПОЖАР

ПОРОШОК - НЕ ВХОДИ

ВХ. ДВЕРЬ

ПОРОШОК - УХОДИ

750

3,9к

датчик контроля

входной двери

6,8к

2,7к

НР1 ПК1 НЗ1 НР2 ПК2 + СИР -

+ Т1 -

+ Т2 -

+ Т3 -

+ 12В - ОТКЛ

+ ПУСК -

ПОЖАР НЕИСПР

ИП 105

КАРАУЛЬНОЕ ПОМЕЩЕНИЕ

перемычка устанавливается

после проверочных испытаний

Клавиатура управления

ИП 212-45

АП

ЛВ ЛА

12 +

ДП

РМ

БА

БД

Релейный модуль РМ4

1к

для управления

номер зоны

оборудованием

датчик

заряда

БУ1

Блок управления

“Гранд МАГИСТР ПУ”

максимальное суммарное

12В/3А

1. При отсутствии какого-либо из контролируемых

модуль пожаротушения

сопротивление соединительных

шлейфов между соответствующими клеммами блока

(сопротивление

проводов 4 ом

управления устанавливаются оконечные резисторы 3,9

модуля 5...80 ом)

РИП

кОм.

2. При отсутствии какого-либо из оповещателей между

соответствующими клеммами блока управления

устанавливаются диоды.

3. При использовании большего количества модулей

пожаротушения их подключение осуществляется через

расширители направлений..

~ 220 В

ПОМЕЩЕНИЕ № 1

ТИПОВАЯ СХЕМА

пожарной сигнализации и автоматического пожаротушения

на базе прибора “Гранд МАГИСТР ПУ1”

(1 зона пожаротушения, 8 направлений пуска)

дист

АВТОМАТИКА ОТКЛЮЧЕНА

пуск

ПОЖАР

ПОРОШОК - НЕ ВХОДИ

ВХ. ДВЕРЬ

750

ПОРОШОК - УХОДИ

3,9к

датчик контроля

входной двери

6,8к

2,7к

НР1 ПК1 НЗ1 НР2 ПК2 + СИР -

+ Т1 -

+ Т2 -

+ Т3 -

+ 12В - ОТКЛ

+ ПУСК -

ПОЖАР НЕИСПР

ИП 105

КАРАУЛЬНОЕ ПОМЕЩЕНИЕ

перемычка устанавливается

после проверочных испытаний

Клавиатура управления

ИП 212-45

АП

ЛВ ЛА

12 +

ДП

РМ

БА

БД

Релейный модуль РМ4

1к

для управления

оборудованием

номер зоны

датчик

заряда

БУ1

Блок управления

“Гранд МАГИСТР ПУ”

1. При отсутствии какого-либо из контролируемых

+12В-

+ПСК1- +ПСК2- +ПСК3- +ПСК4- +ПСК5- +ПСК6- +ПСК7- +ПСК8-

+ПУСК-

шлейфов между соответствующими клеммами блока

12В/3А

управления устанавливаются оконечные резисторы

3,9 кОм.

2. При отсутствии какого-либо из оповещателей

Расширитель направлений

“Гранд МАГИСТР ПУ”

РИП

между соответствующими клеммами блока управле-

ния устанавливаются диоды.

3. При использовании большего количества модулей

пожаротушения их подключение осуществляется

через дополнительные расширители направлений.

4. Свободные выходы расширителей направлений

максимальное суммарное

шунтируются резисторами 2 Вт-33 Ом

сопротивление соединительных

проводов 4 ом

~ 220 В

ПОМЕЩЕНИЕ № 1

модули пожаротушения (сопротивление каждого модуля 5...80 ом)

ТИПОВАЯ СХЕМА

пожарной сигнализации и автоматического пожаротушения

на базе прибора “Гранд МАГИСТР ПУ1”

(1 зона пожаротушения, 8 направлений пуска)

с формированием команды управления от ППКОП “Гранд МАГИСТР 4”

дист

АВТОМАТИКА ОТКЛЮЧЕНА

ПОРОШОК - НЕ ВХОДИ

пуск

ПОЖАР

ВХ. ДВЕРЬ

750

ПОРОШОК - УХОДИ

3,9к

датчик контроля

входной двери

6,8к

Rвын.=3,9к

НР1 ПК1 НЗ1 НР2 ПК2 + СИР -

+ Т1 -

+ Т2 -

+ Т3 -

+ 12В - ОТКЛ

+ ПУСК -

ПОЖАР НЕИСПР

перемычка устанавливается

КАРАУЛЬНОЕ ПОМЕЩЕНИЕ

1к

после проверочных испытаний

НР1

~ 220 В

ПЦН

ПК1

ПОЖАР

Клавиатура управления

ППКОП

НЗ1

“Гранд МАГИСТР 4”

АП

ЛВ ЛА

12 +

ДП

РМ

БА

БД

Релейный модуль РМ4

1к

для управления

номер зоны

оборудованием

датчик

заряда

БУ1

Блок управления

“Гранд МАГИСТР ПУ”

1. При отсутствии какого-либо из контролируемых

+12В-

+ПСК1- +ПСК2- +ПСК3- +ПСК4- +ПСК5- +ПСК6- +ПСК7- +ПСК8-

+ПУСК-

шлейфов между соответствующими клеммами блока

управления устанавливаются оконечные резисторы

12В/3А

3,9 кОм.

2. При отсутствии какого-либо из оповещателей между

Расширитель направлений

соответствующими клеммами блока управления

“Гранд МАГИСТР ПУ”

РИП

устанавливаются диоды.

3. При использовании большего количества модулей

пожаротушения их подключение осуществляется

через дополнительные расширители направлени .

4. Свободные выходы расширителей направлений

максимальное суммарное

шунтируются резисторами 2 Вт-33 Ом

сопротивление соединительных

проводов 4 ом

~ 220 В

ПОМЕЩЕНИЕ № 1

модули пожаротушения (сопротивление каждого модуля 5...80 ом)

ТИПОВАЯ СХЕМА

пожарной сигнализации и автоматического пожаротушения

на базе прибора “Гранд МАГИСТР ПУ5”

(5 зон пожаротушения)

ПОМЕЩЕНИЕ № 1

ПОМЕЩЕНИЕ № 4

БУ1

БУ4

Бл

авления

Блок управления

“Гр

АГИСТР ПУ”

“Гранд МАГИСТР ПУ”

ПОМЕЩЕНИЕ № 2

ПОМЕЩЕНИЕ № 5

БУ2

БУ5

Блок управления

“Гранд МАГИСТР ПУ”

~ 220 В

КАРАУЛЬНОЕ ПОМЕЩЕНИЕ

РИП

ПОМЕЩЕНИЕ № 3

Клавиатура управления

ЛВ

ЛА

12 +

12В/3А

БУ3

Блок управления

“Гранд МАГИСТР ПУ”

1. Блоки управления соединяются между собой и клавиатурой по одному 4-проводному

кабелю.

2. Питание блоков управления осуществляется по одному питающему кабелю от общего РИПа.
