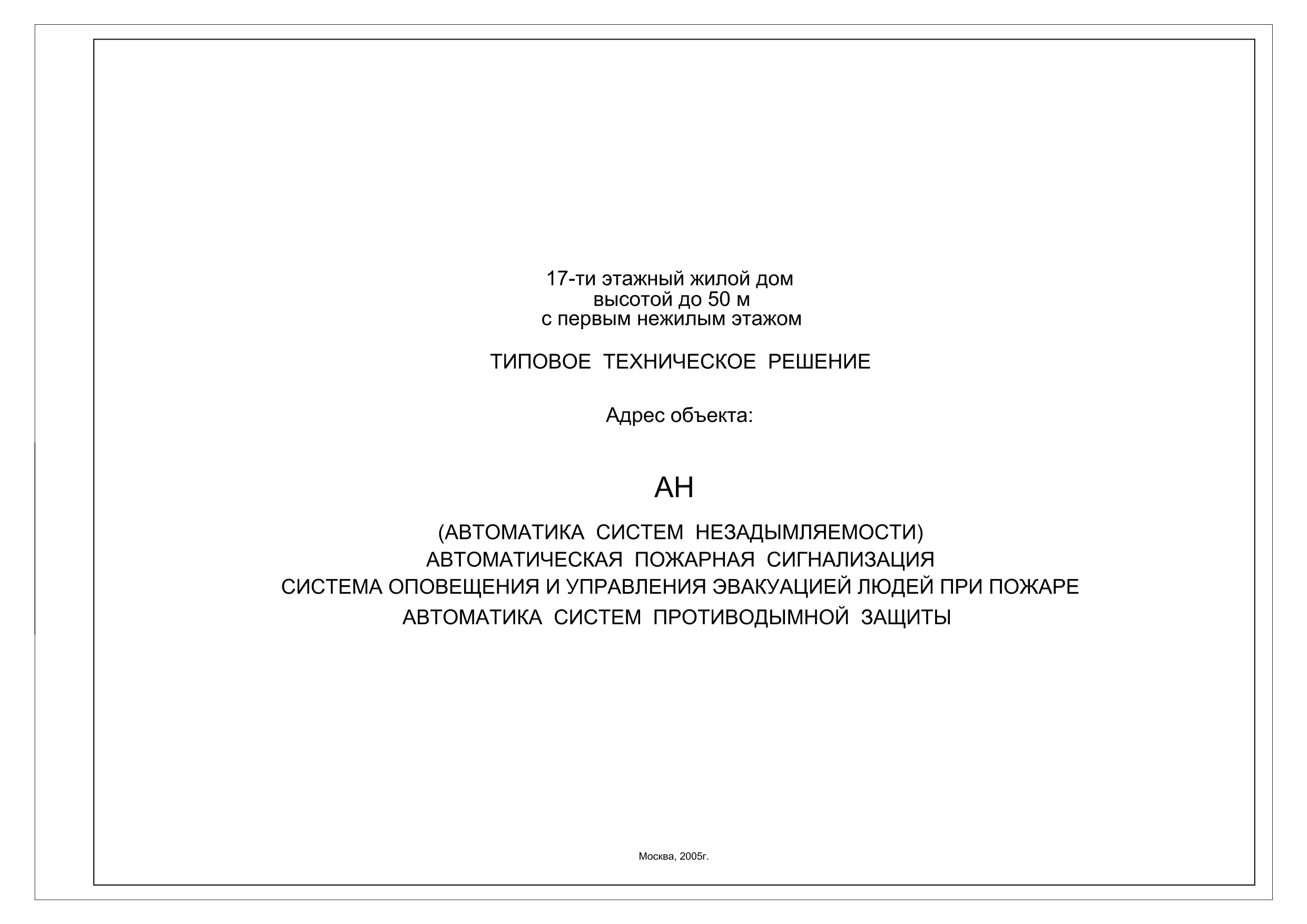

РАБОЧИЙ ПРОЕКТ Автоматическая пожарная сигнализация, система оповещения (17-ти этажный жилой дом, г.Москва 2005 год)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

документации".

Общие указания

ГОСТ 27990-88

"Средства охранной, пожарной и охранно-пожарной

сигнализации. Общие технические требования".

1. Общие положения и назначение установки.

СНиП 2.08.02-89

"Общественные здания и сооружения."

СНиП 11.01-95

"Инструкция о порядке разработки, согласования, утверждения

и составе документации на строительство предприятий, зданий

Настоящее типовое техническое решение предусматривает оборудование

и сооружений".

автоматической системой пожарной сигнализации, системой оповещения людей о

СНиП 31.01-2003

"Здания жилые многоквартирные".

пожаре, а также автоматикой системы противодымной защиты 17-этажного жилого

СНиП 21.01-97

"Пожарная безопасность зданий и сооружений".

здания секционного типа с офисными помещениями, расположенными на 1 этаже.

СНиП 31.05-2003

"Общественные здания административного назначения".

Предусмотрен комплексный подход с условием взаимодействия всех систем,

НПБ 88-2001*

"Установки пожаротушения и сигнализации. Нормы и правила

осуществляющих противопожарную защиту здания, и с учетом необходимой

проектирования".

эксплуатационной надежности в Российских условиях эксплуатации. Технические

НПБ 105-03

"Определение категорий помещений, зданий и наружных

решения даны в максимальном объеме, и могут быть сокращены с учетом

установок по взрывопожарной и пожарной опасности".

территориальных строительных норм. Так, например, для Московской области

установка ручных пожарных извещателей в прихожих квартир не является

НПБ 110-03

"Перечень зданий, сооружений, помещений и оборудования,

обязательной.

подлежащих защите автоматическими установками

Обеспечены условия дальнейшего развития, модификации и возможных

пожаротушения и автоматической пожарной сигнализацией".

изменений в процессе эксплуатации здания.

НПБ 104-03

"Проектирование систем оповещения людей о пожаре в

Учтены разграничения ответственности по работе и монтажу оборудования

зданиях и сооружениях".

инженерными системами здания, что в свою очередь играет положительную роль в

НПБ 250-03

"Лифты для транспортирования пожарных подразделений в

регулировании отношений между субподрядными монтажными организациями.

зданиях и сооружениях. Общие технические требования".

Предложенное техническое решение, является результатом анализа

НПБ 76-98

"Извещатели пожарные. Общие технические требования".

выполненных ранее проектов для строительства жилых домов в Московской

ПУЭ

"Правила устройства электроустановок". Издание № 7.

области и регионах России.

ВСН 60-89

"Устройство связи, сигнализации и диспетчеризации жилых и

общественных зданий. Нормы проектирования".

2. Основание для разработки проекта и исходные данные.

РД 25.953-90

"Системы автоматические пожаротушения, пожарной, охранно-

пожарной сигнализации. Обозначения условные графические

элементов связи".

Типовое техническое решение разработано на основании договора _________

РД 78.145-93

"Системы и комплексы охранной, пожарной и охранно-

и технического задания на разработку проектной документации, выданного

пожарной сигнализации. Правила производства работ".

Заказчиком на объект по адресу: _______________________________________

Получены исходные данные:

4. Краткая характеристика объекта и защищаемых помещений.

- техническое задание от заказчика;

- архитектурно-планировочные решения здания;

- технические задания смежных разделов ОВ и ВК.

Объект представляет собой 17-ти этажный жилой дом секционного типа с

первым офисным этажом, по адресу: _______________________________________.

3. Перечень нормативных документов.

Высота здания 17 этажей, площадь квартир одного этажа менее 500м².

В здании предусмотрено:

1. два лифта (грузовой, пассажирский),

Типовое техническое решение разработано в соответствии с действующими

2. незадымляемая эвакуационная лестница,

нормами, правилами, стандартами и удовлетворяет требованиям по охране

3. офисные помещения разделены на 2 независимых блока.

окружающей среды.

ППБ 01-03**

"Правила пожарной безопасности в РФ".

ГОСТ 21.101-97

"СПДС Основные требования к проектной и рабочей

Изм.

К.уч.

Лист

№ Док.

Подп.

Дата

Стадия

Лист

Листов

17-ти этажный жилой дом

РП

Общие данные.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Обоснование применяемого оборудования

формирует сигнал

«Сообщение», информирующий о неисправности или

запыленности извещателя.

5.1 Приемно-контрольный прибор.

5.2 Самотестируемый дымовой пожарный извещатель.

Типовым техническим решением предусмотрено использование российского

ИП

212-49АМ ОДИН ДОМА^®

дымовой пожарный извещатель с

автоматическим контролем работоспособности. Предназначен для раннего

прибора системы автоматической пожарной сигнализации и управления ППКОПУ

01121-24-1 "Минитроник 24", "Минитроник 8". Оборудование сертифицировано и

обнаружения возгорания в защищаемом помещении и выдачи на ПКП сигналов

выпускается серийно с 2002г. Разработчик и производитель

«Внимание»,

«ПОЖАР», а также сигнала

«Неисправность» при запыленности

г.Москва. Гарантия на прибор составляет 10 лет. (ССПБ.RU.УП001.В04671 и РОСС

дымовой камеры или неисправности извещателя. На ПКП «Минитроник» при

RU.ББ02.Н02683). Срок действия сертификатов до 01.07.2008 г.

запыленности и неисправности извещателя формируется сигнал «Сообщение» с

идентификацией неисправного извещателя по шлейфу сигнализации и светодиодом

Прибор предназначен для автономной и централизованной охранно-пожарной

защиты малых, средних и распределенных объектов. В основе прибора лежит

извещателя.

идеология максимально ориентированная на потребителей

- высокая

Постоянное измерение оптической плотности среды, (цифровая обработка

информативность за счет дополнительной индикации состояния ШС, простота и

сигналов) и самодиагностика всех узлов извещателя позволяет увеличить

легкость восприятия сообщений не требует дополнительных пультов управления.

надежность системы сигнализации, повысить достоверность определения пожара

на ранней стадии, и исключить ложные срабатывания.

Вложенные алгоритмы работы прибора не требуют программирования,

достаточно включить при правильном монтаже и прибор сам выполнит все

В извещателе предусмотрена компенсация запыленности дымовой камеры,

настройки, что делает его современным, разумным, простым и доступным для

что позволяет увеличить срок службы извещателя между обслуживаниями.

широкого круга пользователей.

Предусмотрена раздельная индикация запыленности и неисправности на

Встроенный контроль всех цепей управления по пожарным функциям

индикаторе извещателя.

Замена извещателя не требует перепрограммирования системы.

позволяет, управлять системой оповещения I, II и III типа по НПБ

104-03 и

управлять системами противодымной защиты зданий без дополнительных блоков

Раннее выявление неисправных самотестируемых извещателей позволяет

контроля, что значительно снижает стоимость защиты здания.

постоянно поддерживать систему автоматического обнаружения возгорания в

Автоматический перезапрос состояния пожарных извещателей позволяет

работоспособном состоянии с гарантией о том, что система работоспособна.

повысить достоверность обнаружения пожара и исключить ложные срабатывания.

5.3 Модуль управления пожарный ПР-2.

ПКП обеспечивает:

Модуль управления пожарный

(далее ПР-2) работает в составе ПКП

- прием информации по

24(8) шлейфам сигнализации о проникновении,

«Минитроник» и предназначен для выдачи команд на управление автоматическими

пожаре и неисправностях, а также сигналов от датчиков инженерных систем;

установками дымоудаления, оповещения о пожаре и управления инженерным

- оповещение дежурного персонала о возникших событиях с помощью

оборудованием здания.

световых и звуковых сообщений, а также на выносные устройства

Модуль поставляется в отдельном корпусе и, с помощью плоского кабеля,

оповещения и ПЦН;

подключается к ПКП

«Минитроник». На модуле располагаются

6 реле с

- управление устройствами дымоудаления и оповещения с контролем цепей

переключающими контактами (5А, 220В) и гальванически развязанным контролем

управления.

цепи управления по каждому реле отдельно. Контроль цепи управления для

Пожарные ШС двухпороговые, что позволяет различать срабатывание одного

нормально-разомкнутых групп контактов включается при удалении перемычек,

или двух пожарных извещателей в шлейфе и выдавать сигналы "Внимание",

находящихся над реле.

"ПОЖАР", а также распознавать срабатывание датчиков инженерных систем здания

Каждое реле может быть связано с определённой группой из 6, 12, 18, 24

(нормально-замкнутые контакты), включенных в этот же шлейф (для контроля

шлейфов сигнализации ПКП, включение реле производится по сигналу «ПОЖАР» в

положения клапанов ДУ).

ШС.

ПКП обеспечивает питание активных пожарных извещателей напряжением 24В

Группирование ШС ПКП и назначение реле определяется одним из

при общем токе потребления не более 3 мА.

вложенных алгоритмов работы модуля. Необходимо выбрать режим работы в

При необходимости прибор можно защитить от несанкционированного доступа

соответствии с рис.

1.1 технического описания ПР-2. Для данного объекта

к управлению с помощью электронных ключей доступа "Touch Memory".

выбирается алгоритм работы по табл.1 приложения

1 к руководству по

При работе с самотестируемыми дымовыми пожарными извещателями ОДИН

эксплуатации модуля ПР-2. Джамперы J 7, J8, J9, J10 должны быть установлены.

ДОМА^® ИП 212-49АМ помимо основных сигналов «Внимание», «ПОЖАР» прибор

Изм.

К.уч.

Лист

№ Док.

Подп.

Дата

Стадия

Лист

Листов

17-ти этажный жилой дом

РП

Общие данные.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

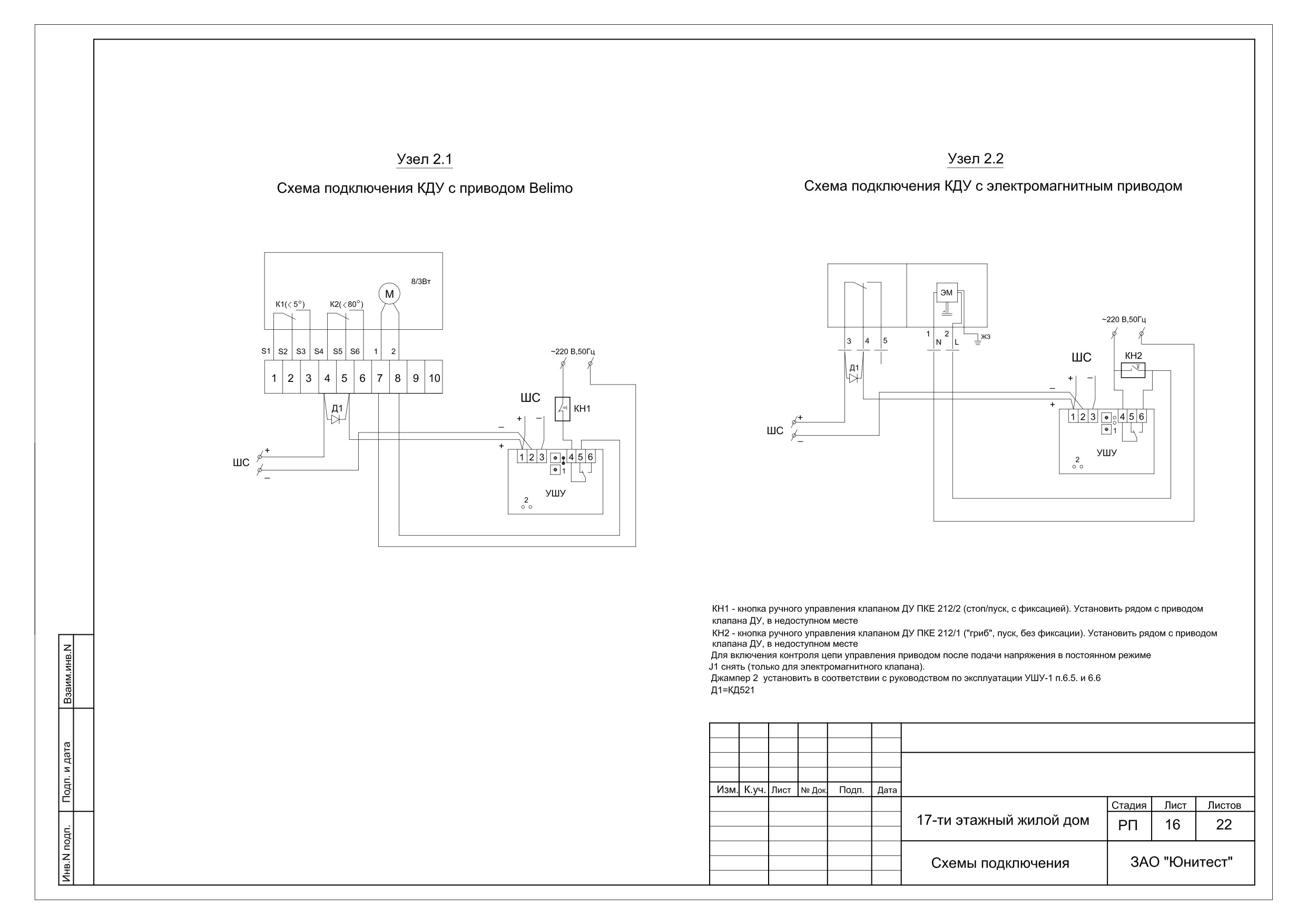

5.4 Устройство шлейфовое управляющее УШУ-1.

по путям эвакуации в ящике ПК - ручные пожарные извещатели ИПР-И;

УШУ-1 предназначено для формирования команд управления

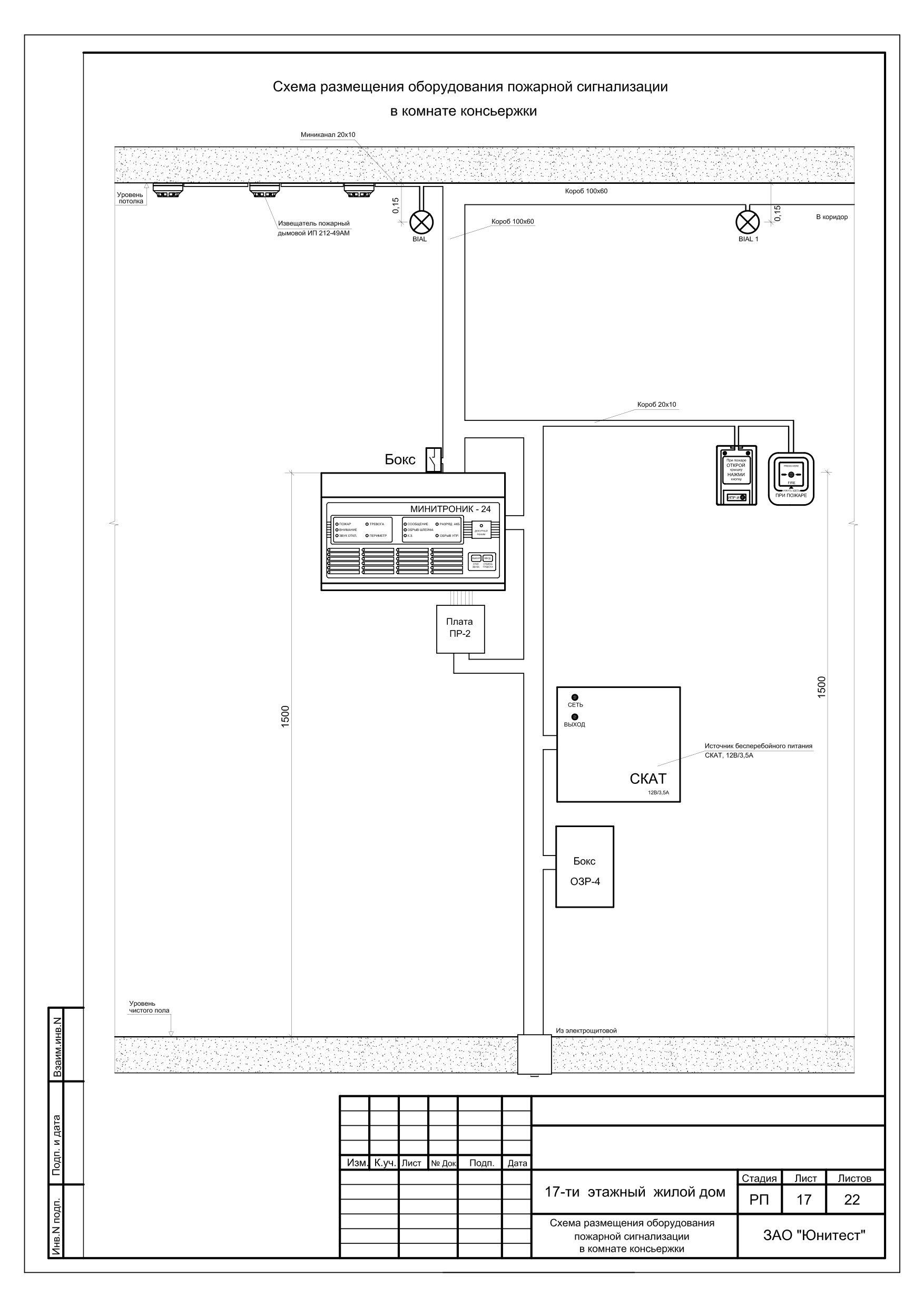

помещение консьержки (дымовые пожарные извещатели ИП 212-49АМ

автоматическими установками пожаротушения, дымоудаления, оповещения и

ОДИН ДОМА^®);

управления инженерным оборудованием здания от извещателей, установленных в

мусоросборная камера (дымовые пожарные извещатели ИП 212-49АМ

этом ШС. Подключается в удобном для управления месте к пожарному шлейфу

ОДИН ДОМА^®);

сигнализации любого ПКП и не требует дополнительного питания. Встроена

офисные помещения (дымовые ИП 212-49АМ ОДИН ДОМА^® и ручные

функция контроля цепи управления.

пожарные извещатели ИПР-И);

Включение реле настраивается по срабатыванию одного или двух

электрощитовая

(дымовые пожарные извещатели

212-49АМ ОДИН

извещателей в шлейфе сигнализации с возможной задержкой от 0 ÷ 90 секунд.

ДОМА^® и ручной пожарный извещатель ИПР-И);

Реле с переключающимися контактами до 3А, 250В. Режим работы реле

на первом этаже жилой части размещается светозвуковой пожарный

постоянный или импульсный (замыкается на 5 сек.), выбирается перемычкой.

оповещатель

«КОП-25

«ПОЖАР», на всех последующих этажах во

внеквартирных коридорах и в машинном отделении лифтов установлены

5.5 Извещатель пожарный тепловой ИП 103-5/1С-А1** со светодиодом и

звуковые пожарные оповещатели АС-10. Уровень звукового давления на

НР контактами.

расстоянии 1м составляет 110дБ.

В соответствии с п.17.6.1 НПБ 76-98 все автоматические извещатели должны

Извещатели,

предназначенные

для

автоматического

управления

иметь светодиод, включающийся в режиме передачи тревожного извещения.

противопожарной автоматикой и другим инженерным оборудованием объекта,

Извещатель пожарный тепловой ИП

103-5/1С-А1** предназначен для

устанавливаются в помещениях в соответствии с пунктами 13.1 и 13.3 НПБ 88-

обнаружения загорания, сопровождающегося выделением тепла с температурой

2001*. Расстояние от стены помещения до дымового извещателя, при высоте

срабатывания

54-65 ^оС и автоматического включения сигнала

«Внимание» и

помещения до 3,5м, не должно превышать 2,25м, расстояние между дымовыми

«Пожар» от одного или двух извещателей в ШС соответственно.

извещателями составляет не более

4,5м. Тепловые пожарные извещатели в

прихожих квартир установить не ближе 0,1м от стены, отделяющей квартиру от

6. Основные проектные решения по защите помещений и

внеквартирного коридора, но не далее 0,2м от той же стены.

размещению оборудования.

Сигнал на включение автоматики

«ПОЖАР» формируется в следующих

случаях:

Принятое техническое решение основано на комплексном подходе к

Автоматически:

противопожарной защите здания. Автоматическая пожарная сигнализация

- срабатывание не менее двух автоматических пожарных извещателей в

обеспечивает раннее обнаружение пожара в квартирах, во внеквартирных

передней квартиры;

коридорах, помещении мусоросборной камеры, электрощитовой и выдает сигналы

- срабатывание не менее двух автоматических пожарных извещателей во

на системы: оповещения и эвакуации людей, дымоудаления и другие инженерные

внеквартирных коридорах;

системы, обеспечивающие безопасное нахождение людей в здании при аварийных

- срабатывание не менее двух автоматических пожарных извещателей в

и экстремальных ситуациях. Сигналы от шлейфов автоматической пожарной

помещении консьержки;

сигнализации передаются на ПКП «Минитроник 24». «Минитроник 8» обеспечивает

Дистанционно:

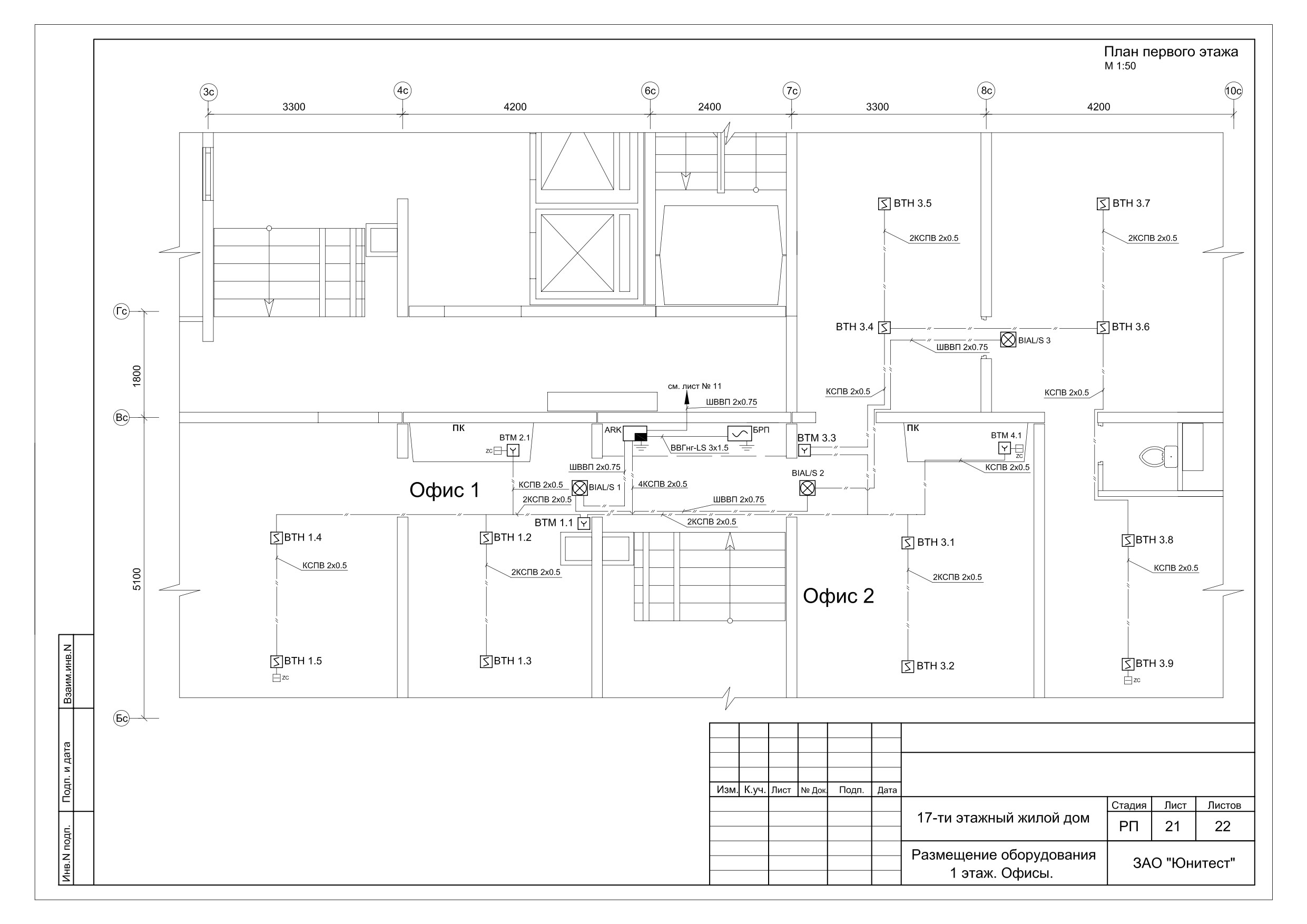

противопожарную защиту офисных помещений

1-го этажа и управление

- срабатывание ручного пожарного извещателя в шкафу пожарного крана на

инженерным оборудованием этих помещений.

каждом этаже;

В каждой комнате квартир устанавливаются автономные дымовые пожарные

- срабатывание ручного пожарного извещателя, установленного в квартире.

извещатели согласно НПБ 66-97 с учетом закрытия площади одним извещателем

При поступлении сигнала «Пожар», ПКП через реле модуля ПР-2 формирует

не более

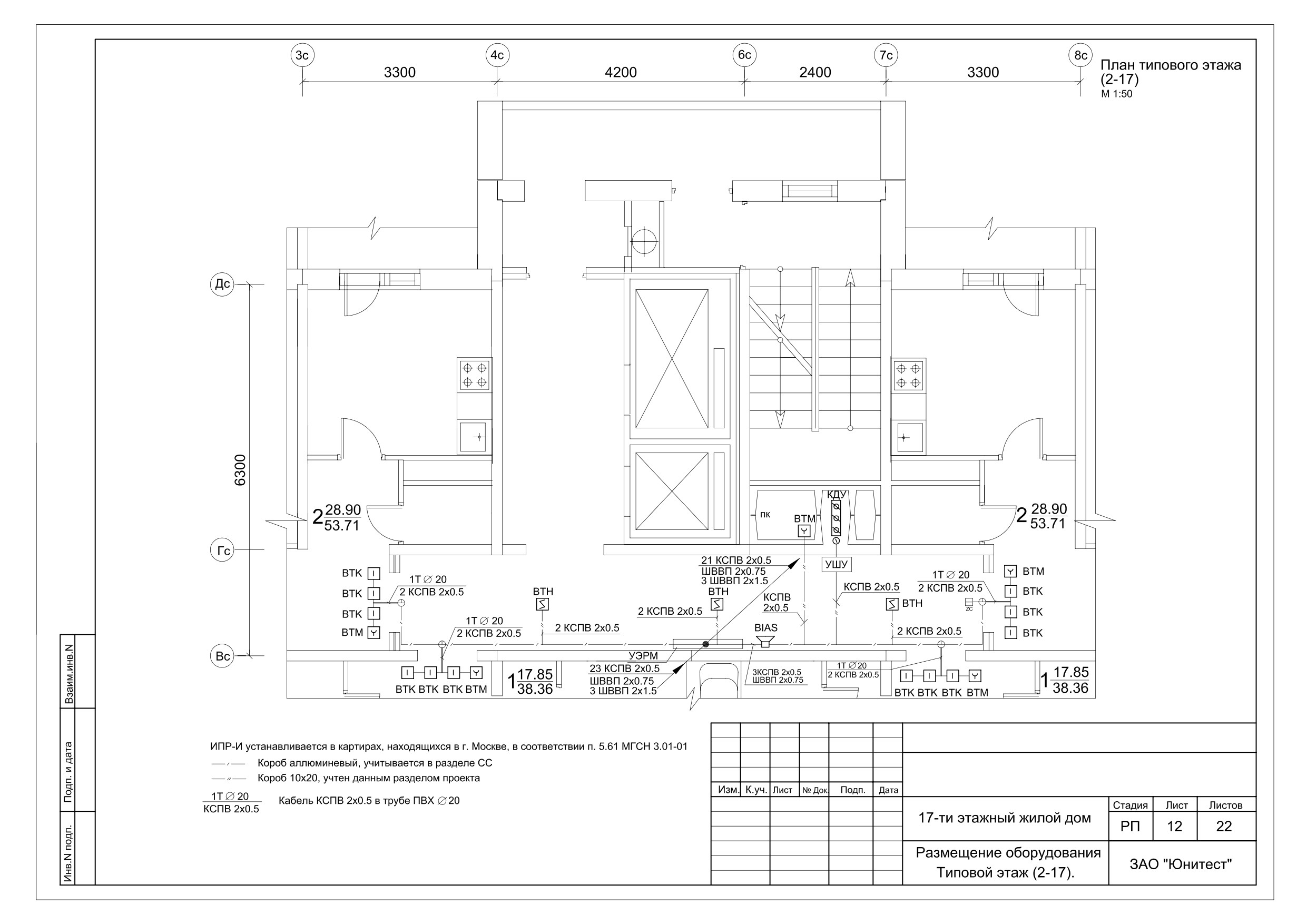

20м² ИП 212-43М, в проекте на поэтажных планах извещатели не

управляющие сигналы в систему управления противопожарной автоматикой (по

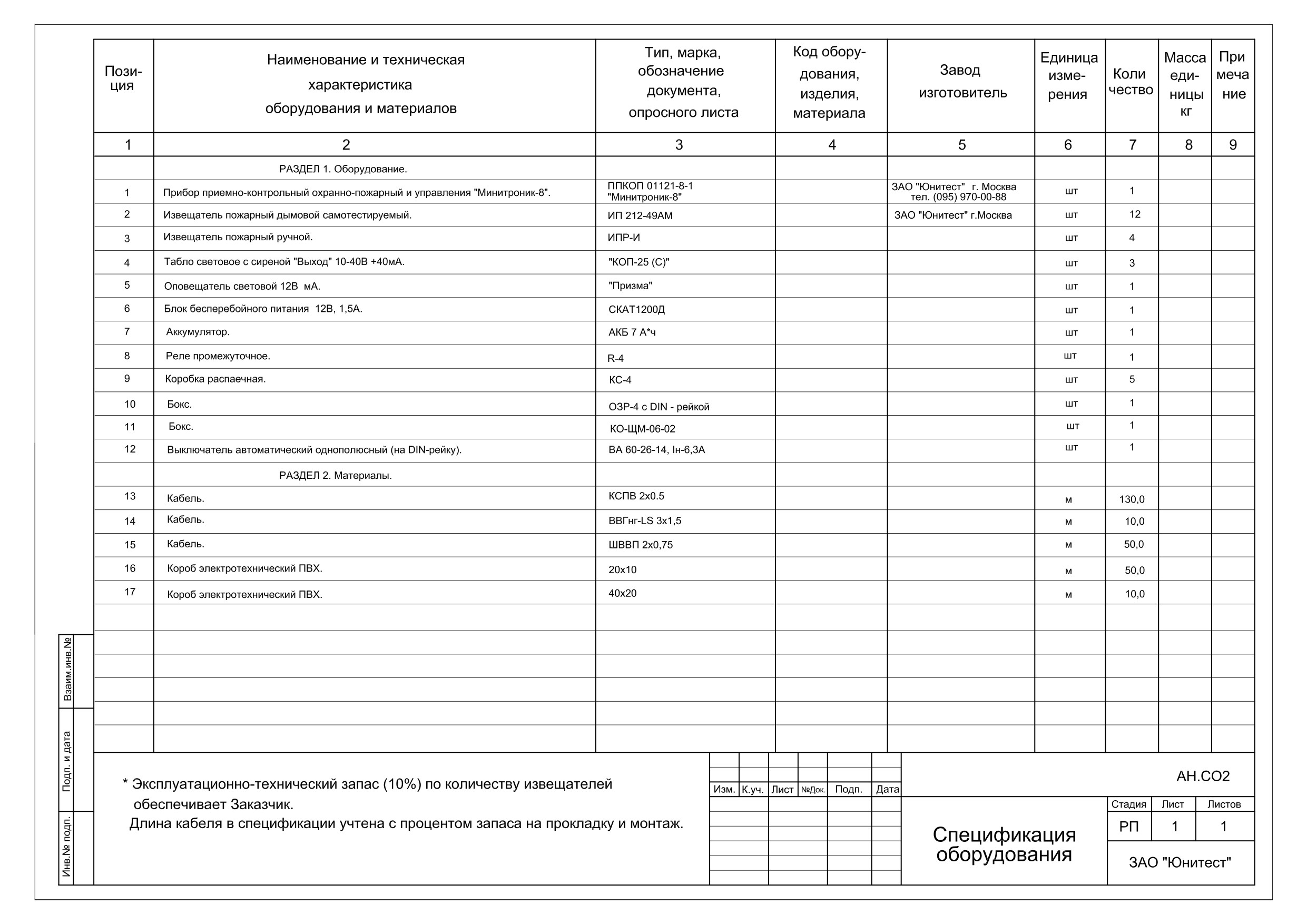

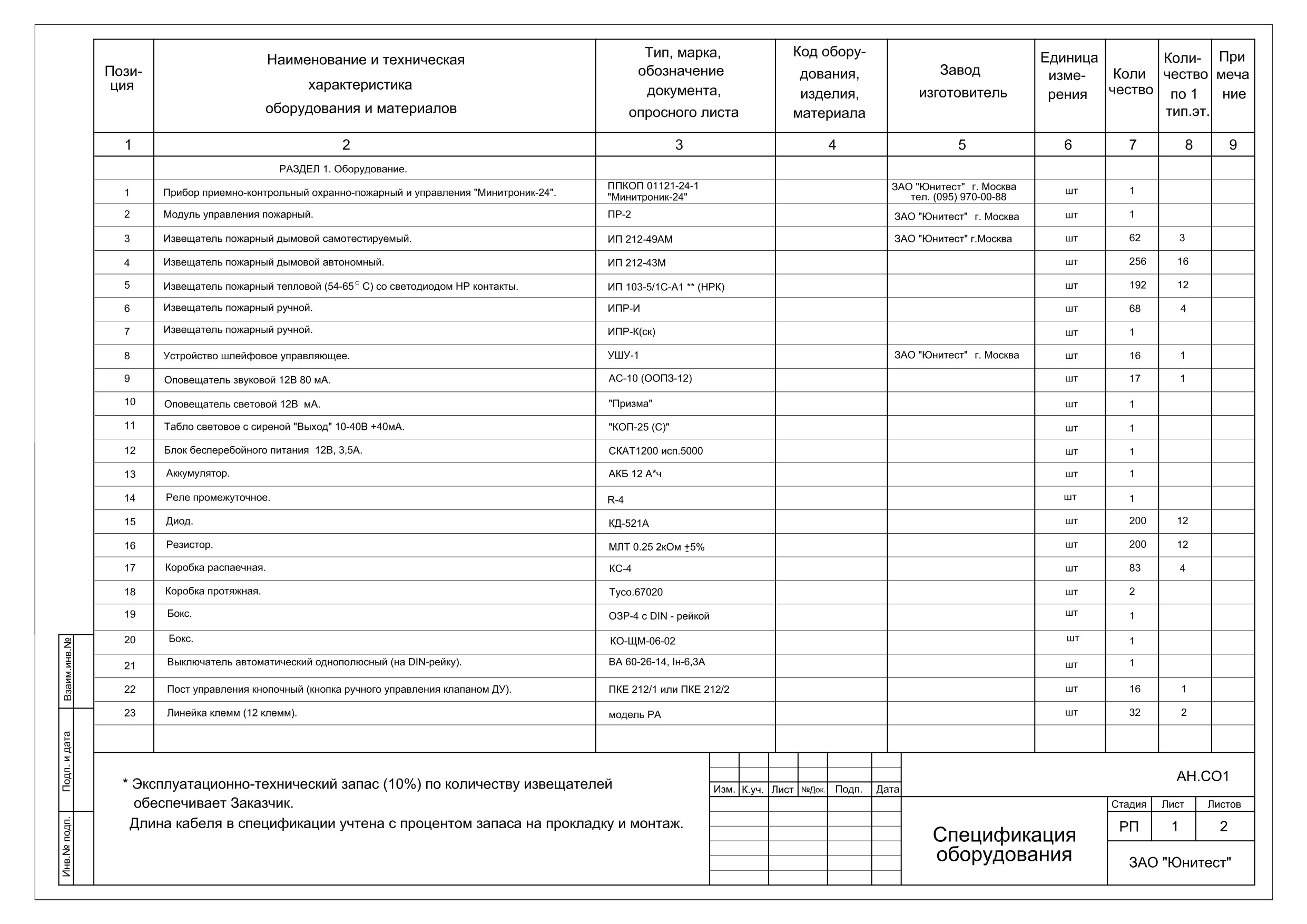

показаны, учтены в спецификации.

заранее запрограммированной логике), а именно на:

Здание оснащается автоматической пожарной сигнализацией:

♦ включение систем дымоудаления

(открытие клапанов дымоудаления

места общественного пользования (МОП) - внеквартирные коридоры,

через УШУ отдельно по этажам, включение вентиляторов ДУ - от ПР-2);

дымовые пожарные извещатели ИП 212-49АМ ОДИН ДОМА^®;

передние квартир - тепловые пожарные извещатели ИП 103-5/1С-А1** с

НР контактами и ручной пожарный извещатель ИПР-И (адресация этажа

возгорания);

Изм.

К.уч.

Лист

№ Док.

Подп.

Дата

Стадия

Лист

Листов

17-ти этажный жилой дом

РП

Общие данные.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

При поступлении сигнала "ПОЖАР" (т.е. срабатывание двух автоматических

♦ опускание лифтов грузового и пассажирского на первый посадочный

или одного ручного пожарного извещателя) происходит выдача команды на:

этаж;

1. систему оповещения (модуль ПР-2,реле № 1, без задержки);

♦ включение систем оповещения и эвакуации при пожаре;

2. открытие клапанов дымоудаления на этаже возгорания

(УШУ-1

установленные на срабатывание не менее двух дымовых извещателей в

♦ включение систем подпора воздуха в лифтовые шахты и незадымляемую

лестницу;

ШС. Срабатывание УШУ-1 запрограммировано без задержки);

3. опускание лифтов (модуль ПР-2, реле № 2 и реле № 3) (см. техническое

♦ деблокировка домофона для открытия путей эвакуации (реле «Пожар»

задание №3, сигналы выдаются без задержек);

прибора);

4. запуск вентиляторов дымоудаления ВД1 (модуль ПР-2, реле № 4, сигнал

♦ сигнала "Пожар" на ОДС (реле «ПОЖАР» прибора);

выдается без задержек);

♦ сигнала «Неисправность» на ОДС (реле «НЕИСПРАВНОСТЬ» прибора);

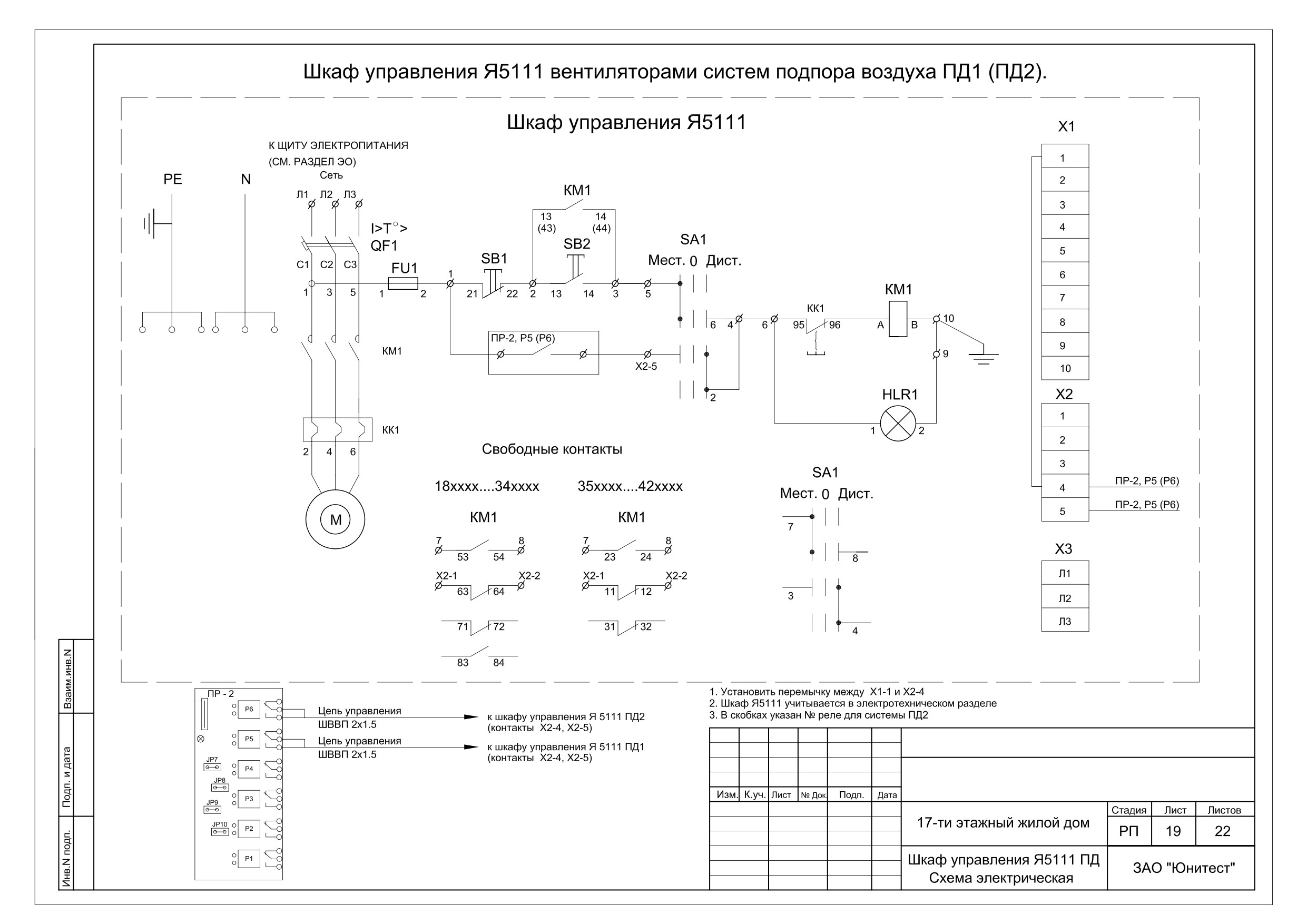

5. запуск вентиляторов подпора воздуха в лестницу ПД2 (модуль ПР-2, реле

♦ сигнала "Пожар" на ПЦН (реле «ПОЖАР» прибора);

№ 6, с задержкой 45 сек.) и лифтовые шахты ПД1 (модуль ПР-2, реле № 5,

♦ сигнала «Неисправность» на ПЦН (реле «НЕИСПРАВНОСТЬ» прибора);

с задержкой 30 сек.);

♦ сигнал в систему электроснабжения на отключение основного

6. систему охраны входов (команда на домофон для открытия выходов)(реле

электропитания.

прибора «Пожар»);

Включение вентиляторов подпора воздуха происходит через 35 и 45 секунд.

7. ЦУС 01/ОДС (сигналы выдаются без задержек);

8. систему электроснабжения для отключения основного электропитания и

Сигналы «ПОЖАР» и «НЕИСПРАВНОСТЬ» на ОДС или ПЦН передаются в

включение аварийного.

зависимости от административной подчиненности здания /объекта/.

Вентиляторы подпора воздуха включаются с задержкой, необходимой для

отсоса дыма из зоны задымления и опускание лифта на 1-й посадочный этаж.

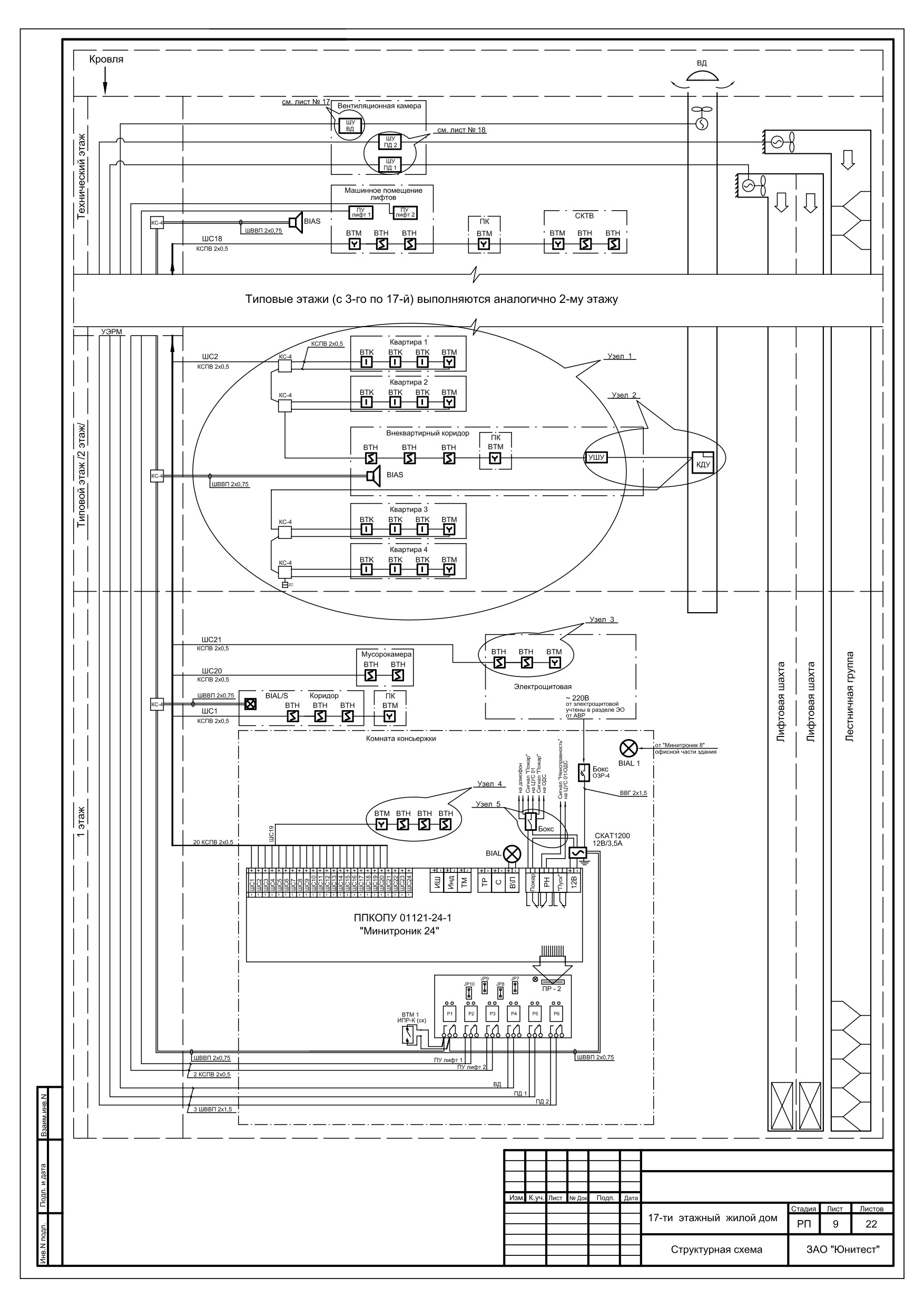

7. Принцип работы системы автоматической пожарной

Задержка между Реле №5 и Реле №6 ПР-2 вызвана большими пусковыми

сигнализации, взаимосвязь с системами оповещения,

токами запуска вентиляторов подпора воздуха.

автоматики противодымной защиты.

Информация об открытии клапанов дымоудаления поступает на прибор с

указанием, на каком этаже открыт клапан, загорается светодиод, указывающий

номер этажа, и загорается светодиод "Сообщение".

Пожарные шлейфы сигнализации находятся круглосуточно под охраной и не

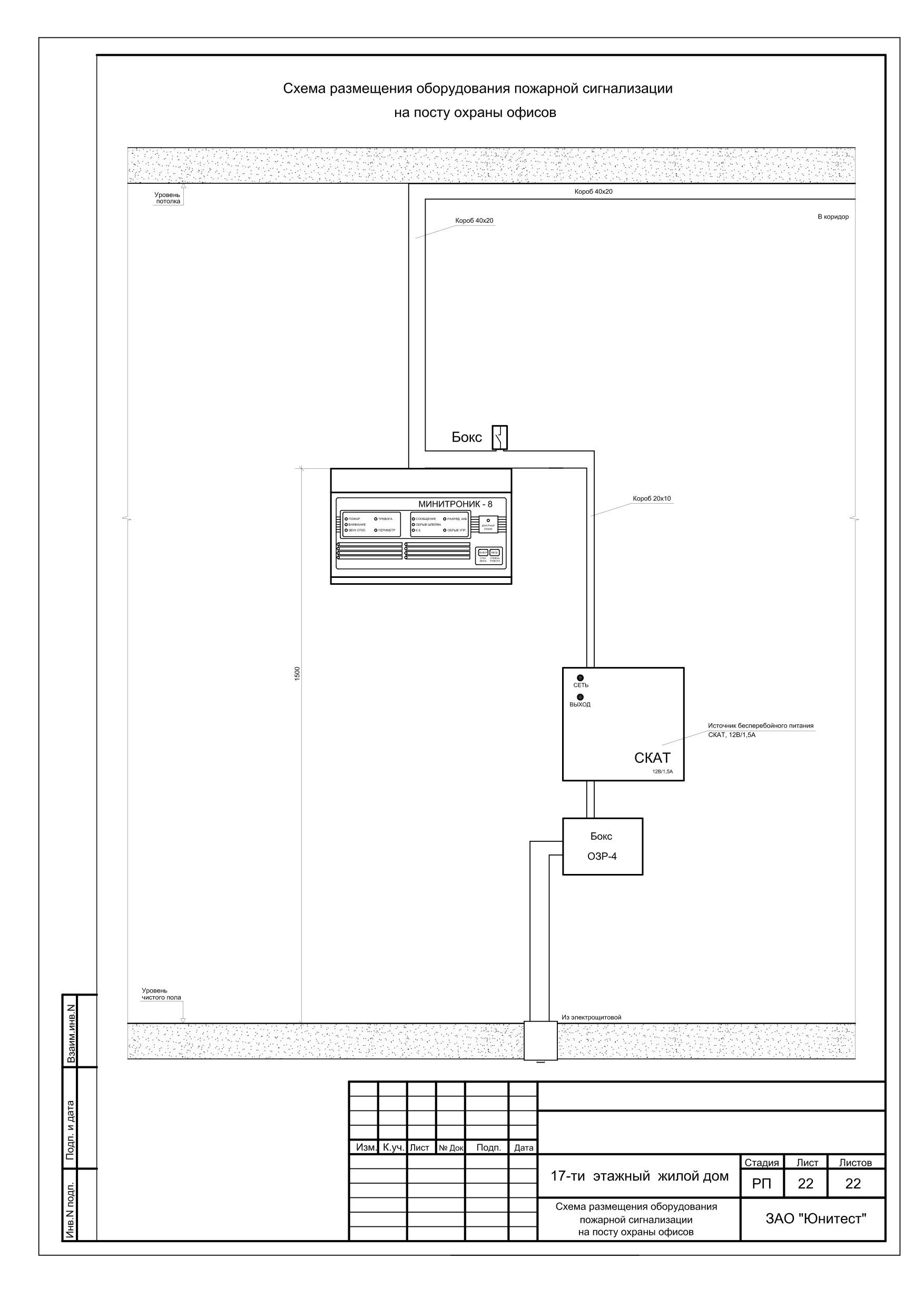

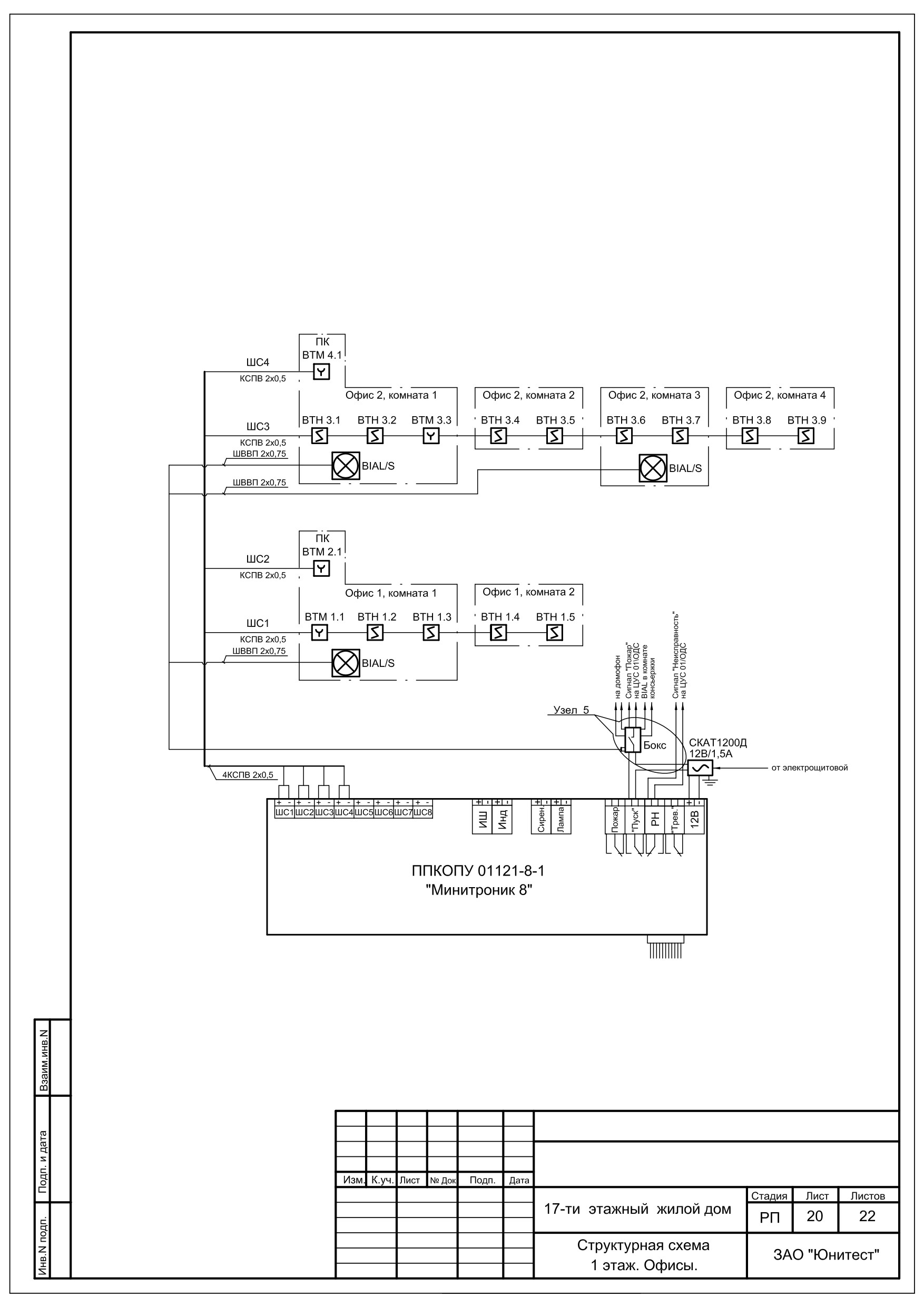

Аналогичная работа происходит с прибором «Минитроник 8», установленном

могут быть сняты. Используется 21 шлейф прибора «Минитроник 24». Резерв

емкости составляет не менее 10% от общего количества шлейфов прибора.

в офисных помещениях.

В дежурном режиме на ПКП "Минитроник" горит зеленый светодиод

Так как в офисной части здания персонал и посетители находятся

ограниченное время, техническим решением предусматривается выдача сигнала

"Дежурный режим".

«ПОЖАР» о срабатывании системы АПС в помещение консьержа жилой части

При срабатывании одного дымового пожарного извещателя в любом ШС ПКП

здания. При срабатывании автоматических пожарных извещателей в офисах

осуществляет перезапрос

(производит сброс извещателя по питанию и его

восстановление), и при повторном срабатывании извещателя в этом же шлейфе

прибор «Минитроник 8» (реле «Пожар») через бокс с реле Р4 выдает команду на

прибор переходит в режим "Внимание". По этому сигналу зажигается красным

включение светового оповещателя, установленного в помещении консьержа жилой

части здания. Также прибор

«Минитроник

8» выдает сигналы

«Пожар» и

цветом светодиод "Внимание", начинает мигать красным цветом светодиод,

«Неисправность» на ОДС или ЦУС 01

указывающий номер сработавшего шлейфа сигнализации и включается открытый

коллектор прибора

(далее ОК) "Внимание/Пожар". Рядом с прибором мигает

световой оповещатель "BIAL", подключенный к ОК.

При срабатывании второго автоматического пожарного извещателя или

ручного пожарного извещателя в этом же ШС, прибор переходит в режим "ПОЖАР".

Включается индикатор красного цвета "ПОЖАР", загорается красным цветом

светодиод, указывающий сработавший шлейф сигнализации. Включается реле

"Пожар" прибора и реле модуля ПР-2 по заранее установленному алгоритму.

Изм.

К.уч.

Лист

№ Док.

Подп.

Дата

Стадия

Лист

Листов

17-ти этажный жилой дом

РП

Общие данные.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Монтаж электрооборудования и проводов.

К монтажу и обслуживанию системы допускаются лица, прошедшие инструктаж

по технике безопасности. Прохождение инструктажа отмечается в журнале.

Монтаж технических средств следует производить в строгом соответствии с

При производстве монтажных работ соблюдать требования СНиП III-4-80

проектом. Все отступления от проектного решения должны быть согласованны с

''Техника безопасности в строительстве'', ''Правила эксплуатации установок

проектной организацией и органами надзора в письменном виде, с обоснованным

потребителей'', ''Правила техники безопасности при эксплуатации электроустановок

расчетом, подтверждающим надежность противопожарной защиты здания по этим

потребителей Госэнергонадзора ''.

отступлениям от проекта.

При производстве строительно-монтажных работ рабочие места монтажников

должны быть оборудованы приспособлениями, обеспечивающими безопасность

Монтажная организация должна перед работами ознакомиться с проектом и

производства работ.

изучить применяемое оборудование. Организациям, которые ранее применяли это

При работе с электроустановками вывешивать предупредительные плакаты.

оборудование, достаточно изучить только проект.

Электромонтажные работы в действующих установках производить только после

Оборудование допускается к установке и монтажу после проведения входного

снятия напряжения.

контроля с составлением акта по установленной форме.

Пусконаладочные работы следует проводить в соответствии с требованиями

Монтаж оборудования производится после готовности и приемки здания под

СНиП 3.05.06.

монтаж и акта строительной готовности в соответствии с требованием с СНиП

3.01.01-85 "Организация строительного производства".

Электропитание.

Монтаж необходимо осуществлять в определенной последовательности:

- проверка наличия закладных устройств, отверстий на сквозной проход

Электропитание ПКП "Минитроник" выполнить через промежуточные блоки

провода;

бесперебойного питания типа «СКАТ1200». Питание БРП выполнить в соответствии

- произвести разметку трасс;

с НПБ 88-01* и "Правилами устройства электроустановок" (ПУЭ-98), осуществить по

- осуществить крепление коробов, кабель-каналов и труб ПВХ в указанных

первой категории надежности электроснабжения,

(после

АВР) от

местах;

запроектированной сети переменного тока напряжением 220В, частотой 50Гц.

- произвести монтаж проводов;

Цепь питания прибора монтировать кабелем ВВГнг-LS 3х1,5 от основного

- произвести установку извещателей (дымовые закрыть пакетами от запыления

электрощита с выделением в отдельную группу и установкой автомата. Последнее

на время монтажных работ);

обеспечивается Заказчиком. Техническое задание на электропитание смотри

- произвести установку приемно-контрольного прибора

(ПКП) и источника

задание № 1.

питания;

В качестве резервного источника питания прибора ПКП «Минитроник 24»

- по очереди подключать шлейфы сигнализации

(при появлении сигнала

предусмотрен источник бесперебойного питания

«СКАТ-1200» исп.5000 с

«Неисправности» на ПКП по ШС устранить эти неисправности)(устранение

установленной в нем герметичной аккумуляторной батареей 12В 12А*ч (1 шт.). Для

неисправностей и прозвон - измерение постоянным током сопротивления проводов

ПКП «Минитроник 8» выбран источник бесперебойного питания «СКАТ 1200Д»

шлейфов сигнализации производить в соответствии с руководством по

12В/1,5А с герметичной аккумуляторной батареей 12В 7А*ч. При использовании

эксплуатации на извещатель ИП 212-49АМ ОДИН ДОМА® см.п. 5.2: прозвон ШС по

источника бесперебойного питания марки

«СКАТ-1200» обеспечивается

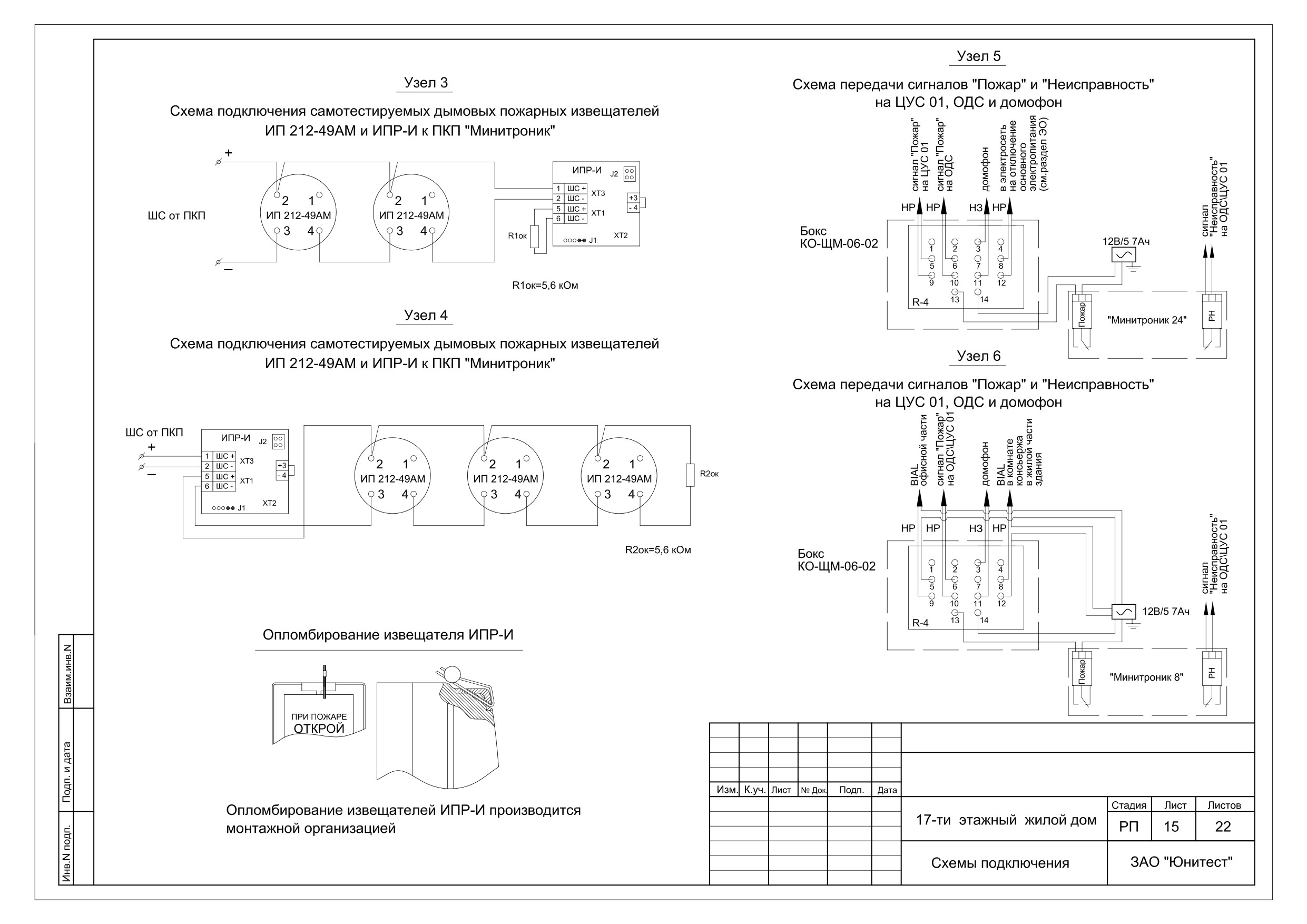

схеме узлов 3 и 4 на листе 15 данного проекта рекомендуется производить в прямой

непрерывная работа оборудования автоматической противопожарной защиты в

полярности. При этом выводы

3,4 каждого извещателя окажутся закорочены

течение не менее 24 ч. в дежурном режиме и в течение не менее 3-х часов в

установленным внутри него диодом.

режиме "Пожар".

- провести индивидуальные испытания прибора, включив по очереди все

извещатели по ШС;

- проверить работу выходных реле.

Этап комплексного опробования осуществляется после окончания всех

монтажных работ и индивидуальных испытаний. В очередности:

- проверить работоспособность всех управляемых устройств;

- подключить кабели внешнего управления;

- вывести все установки в рабочие режимы;

- произвести комплексное опробование установок.

Изм.

К.уч.

Лист

№ Док.

Подп.

Дата

Стадия

Лист

Листов

17-ти этажный жилой дом

РП

Общие данные.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

10.

Заземление

13. Техническое обслуживание и содержание систем

противопожарной защиты здания.

Элементы электротехнического оборудования автоматической установки

пожарной сигнализации должны удовлетворять требованиям ГОСТ 12.2.007.0

Основным назначением технического обслуживания установки пожарной

Заземлению

(занулению)

подлежат

все

металлические

части

сигнализации является поддержание её в исправном состоянии и применение мер

электрооборудования, нормально не находящиеся под напряжением, но которые

на предупреждение неисправностей и преждевременного выхода из строя её

могут оказаться под ним, вследствие нарушения изоляции. Потенциалы должны

составляющих.

быть уравновешены.

Результатом технического обслуживания является надежная способность

Защитное заземление (зануление) необходимо выполнить в соответствии с

обнаружить пожар на начальной стадии возгорания и управление системами

"Правилами устройства электроустановок"

(ПУЭ, издание

7, глава

1.7), СНиП

оповещения, эвакуации и противодымной защиты здания.

3.05.06-85 "Электротехнические устройства", требованиями ГОСТ

12.1.030-81 и

Структура технического обслуживания включает в себя следующие виды

технической документацией заводов изготовителей комплектующих изделий.

работ:

Сопротивление заземляющего устройства должно быть не более 4 Ом.

Техническое обслуживание - к техническому обслуживанию относится

Смотри техническое задание на заземление № 2.

наблюдение за плановой работой установки, устранение дефектов,

Последнее обеспечивается Заказчиком.

настройка и апробирование.

Плановый текущий ремонт - входит замена или ремонт проводов и

11. Квалификационный состав лиц по монтажу, техническому

кабельных сооружений. Проводятся замеры и испытания

обслуживанию и эксплуатации.

оборудования.

Капитальный ремонт - кроме работ по текущему ремонту входит

замена изношенных элементов установки и улучшение

Монтажные работы должны выполняться специализированной организацией

эксплуатационных возможностей оборудования.

имеющей квалифицированных специалистов и необходимые лицензии на данные

При проведении работ по ТО следует руководствоваться

вышеописанными

виды работ, при строительной готовности объекта, в строгом соответствии с

требованиями и инструкциями.

действующими нормами и правилами на монтаж, испытания и сдачу в эксплуатацию

установок пожарной сигнализации РД 78.145-93.

Монтажно-наладочные работы начинать после выполнения мероприятий по

технике безопасности согласно СНиП 111-4-80 и акта входного контроля.

Нормативы численности персонала учитывают выполнение работ по

техническому обслуживанию и плановому техническому ремонту установок

противопожарной защиты предприятием, эксплуатирующим эти установки.

Проведение указанных видов работ с целью обеспечения надёжной и

безотказной работы системы противопожарной защиты на объекте осуществляют

электромонтеры связи 5-го разряда - 2 человека.

12.

Мероприятия по охране труда и технике безопасности.

К обслуживанию установки допускаются лица, прошедшие инструктаж по

технике безопасности с отметкой в журнале. Электромонтеры должны быть

обеспечены защитными средствами прошедшими соответствующие лабораторные

испытания.

Монтажные и ремонтные работы должны производиться при снятом

напряжении, в соответствии с РД 78.145-93, РД 25.964-90.

При работе с электроинструментом необходимо обеспечить выполнение

требований ГОСТ 12.2.013-87.

Изм.

К.уч.

Лист

№ Док.

Подп.

Дата

Стадия

Лист

Листов

17-ти этажный жилой дом

РП

Общие данные.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Организация, получающая

Задание 1

Организация, получающая

Задание 2

задание: ________________

задание: _______________

________________________

_______________________

Заказчику проекта

Задание

на проектирование электроснабжения

на защитное заземление (зануление)

Техническая характеристика электроприемников установок:

1. Категория установки по обеспечению электроэнергией - 1 категория;

2. Количество установок: 2 комплекта системы пожарной сигнализации, 2 ре-

зервных источника питания;

Заказчику необходимо обеспечить подключение провода заземления к шине

3. Род тока по рабочему вводу - переменный;

PE электрощита при системе TN-S.

4. Частота: на вводе рабочем - 50 Гц;

Предусмотреть заземление металлических частей клапана ДУ.

5. Напряжение: на вводе рабочем - 220 В;

6. Установленная мощность: на рабочем вводе - 0,5 кВт;

7. Максимальная потребляемая мощность: на рабочем вводе - 0,5 кВт.

Заказчику необходимо предусмотреть электропитание вентиляторов подпора

воздуха и вентиляторов дымоудаления, а также клапанов наружного воздуха.

Электропитание инженерного оборудования предусмотреть через шкафы

управления (ШУ), которые запроектированы в отдельном разделе.

Предусмотреть электропитание 220В, 50 Гц на приводы клапанов ДУ.

Предусмотреть электропитание 220В резервных блоков питания приборов, ус-

тановленных на посту охраны.

Предусмотреть возможность принятия сигнала «Пожар» от системы пожарной

сигнализации на отключение основного и включение аварийного электроснабжения

здания.

Гл. инж. проекта

Изм.

К.уч.

Лист

№ Док.

Подп.

Дата

Стадия

Лист

Листов

17-ти этажный жилой дом

РП

Задания.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Организация, получающая

Задание 4

Организация, получающая

Задание 3

задание: _______________

_______________________

Заказчику проекта

Задание

на объединенную диспетчерскую службу

на управление лифтами объекта

1. В системе управления лифтами комплекса предусмотреть возможность

При проектировании ОДС необходимо предусмотреть:

их работы в соответствии с нормами пожарной безопасности. Лифты и другие

1. контроль и отображение наличия напряжения на линии электропитания

подъемные механизмы, не имеющие режима работы “перевозка пожарных подраз-

двигателей, вентиляторов ВД, ПД1, ПД2;

делений”, при получении команды от системы пожарообнаружения должны опус-

2. контроль и отображение режима работы (автоматический, ручной, вы-

титься на основной посадочный этаж, открыть двери и перестать выполнять коман-

ключено) для систем ВД, ПД1, ПД2;

ды управления.

3. выдачу сигнала об автоматическом срабатывании систем ВД, ПД1, ПД2

2. Работа лифтов, имеющих режим работы “перевозка пожарных подраз-

на диспетчерский пункт

делений” должна осуществляться в соответствии с требованиями НПБ 250-97

«Лифты для транспортирования пожарных подразделений в зданиях и сооружениях.

Общие технические требования».

Гл. инж. проекта

Изм.

К.уч.

Лист

№ Док.

Подп.

Дата

Стадия

Лист

Листов

17-ти этажный жилой дом

РП

Задания.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ИНСТРУКЦИЯ

по пользованию ПКП ″Минитроник 24″

по пользованию ПКП ″Минитроник 8″

1. Отключение звука при поступлении сигналов ″Внимание″, ″По-

жар″.

Нажмите кнопку "Отключение звука". Звук отключится. Произвести

внимательный осмотр указных помещений. При отсутствии источника

задымления нажать кнопку "Сброс тревоги".

2. Отмена пожарной тревоги

Нажмите кнопку "Отключение звука". Звук отключится. Произвести

внимательный осмотр указных помещений. При отсутствии источника

задымления нажать кнопку "Сброс тревоги". Прибор автоматически

произведет сброс тревоги автоматических пожарных извещателей, пу-

тем отключения их питания на 5 сек.

Если после отмены пожарной тревоги индикатор адреса ШС мигает

попеременно красным и зеленым цветом (сигнал "Неисправность"),

проверить наличие в ШС извещателей, находящихся в состоянии «Тре-

вога», по свечению их индикаторов. Для восстановления нормальной

работы дымовых пожарных извещателей снять их с основания (розетки)

на 2-3 сек и затем вновь установить на основание.

У извещателей пожарных ручных произвести восстановление в

нормальный режим в ручную.

3. При появлении задымления приступить к выполнению инструк-

ций "Действия дежурного при ПОЖАРЕ".

4. Сигнал «Сообщение» на панели прибора свидетельствует об

открытии клапана ДУ или неисправности дымового извещателя. Необ-

ходимо привести клапан ДУ в закрытое положение и, если сигнал «Со-

общение» сохраняется, вызвать обслуживающую организацию для об-

служивания дымовых извещателей.

Изм.

К.уч.

Лист

№ Док.

Подп.

Дата

Стадия

Лист

Листов

17-ти этажный жилой дом

РП

Инструкции.

///////////////////////////////////////
