РАБОЧИЙ ПРОЕКТ Автоматическая пожарная сигнализация, система оповещения (4-х этажное офисное здание, г. Москва 2005 год)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Пояснительная записка

СНиП 21.01-97

"Пожарная безопасность зданий и сооружений"

НПБ 88-2001*

"Установки пожаротушения и сигнализации. Нормы и правила

1. Общие положения.

проектирования"

НПБ 105-03

"Определение категорий помещений, зданий и наружных

Настоящее типовое техническое решение выполнено на автоматику

установок по взрывопожарной и пожарной опасности"

незадымляемости офисного здания и включает разделы: автоматическая

НПБ 110-03

"Перечень зданий, сооружений, помещений и оборудования,

пожарная сигнализация, СОУЭ и автоматику систем противодымной защиты.

подлежащих защите автоматическими установками

Техническое решение выполнено в объеме «Рабочий проект» для объектов в

пожаротушения и автоматической пожарной сигнализацией"

г. Москве и Московской области.

НПБ 104-03

"Проектирование систем оповещения людей о пожаре в

. Также на базе данного здания выполнены разделы автоматического

зданиях и сооружениях"

газового и порошкового пожаротушения. Технические решения по системам

МГСН 04.04.94

"Многофункциональные здания и сооружения"

пожаротушения выполняются отдельными разделами.

ВСН 60-89

"Устройство связи, сигнализации и диспетчеризации жилых и

При разработке предусмотрен комплексный подход с условием

общественных зданий. Нормы проектирования".

взаимодействия всех систем осуществляющих противопожарную защиту

РД 78.145-93

"Системы и комплексы охранной, пожарной и охранно-

здания, с учетом необходимой эксплуатационной надежности в Российских

пожарной сигнализации. Правила производства работ".

условиях эксплуатации. Обеспечены условия дальнейшего развития систем с

ПУЭ

"Правила устройства электроустановок".

учетом модификаций и возможных изменений в процессе эксплуатации здания

при снижении металлоемкости и трудоемкости.

1.2 Краткая характеристика объекта

Обеспечены необходимые условия для последующего страхования здания

Объект представляет собой 4-х этажное офисное здание и технический

от пожара.

этаж,

состоящий

из

двух

отсеков,

по

Предложенное решение, является результатом анализа выполненных

адресу:_______________________________________

ранее проектов для строительства в г. Москве. В проектных решениях учтены

Высота здания 14м.

разграничения ответственности по оборудованию здания инженерными

Общая защищаемая площадь здания - 1530м², площадь одного этажа - 430м²,

системами, а так же они играют положительную роль в регулировании

площадь каждого отсека технического этажа

-

120м². Коридоры офисных

отношений между застройщиком, проектной организацией и субподрядными

этажей оборудованы подвесными потолками типа «Армстронг». Расстояние от

организациями.

основного потолка до подвесного не превышает 0,4 м. В коридорах за подвесным

потолком прокладываются провода и кабели с объемом горючей массы от 1,5 л

1.1 Основания для разработки проекта

до 7,0 л на 1 м кабельной линии (НПБ 110-03 табл.2 п.11).

и исходные данные.

В здании предусмотрено:

Техническое решение разработано на основании задания на

-

два лифта (грузовой, пассажирский),

проектирование, выданного Заказчиком. Получены исходные данные:

-

две эвакуационные лестницы,

1. техническое задание от заказчика;

-

система подпора воздуха в шахты лифтов (раздельно в каждую шахту),

2. архитектурно-планировочные решения здания;

-

система дымоудаления (две шахты с этажными клапанами ДУ КДМ5/А-

3. технические задания смежных разделов ОВ и ВК, ЭОМ, АСЧ.

02),

Техническое решение разработано в соответствии с действующими

-

система общеобменной вентиляции с огнезадерживающими клапанами,

нормами, правилами и стандартами, а также территориальными нормами и

-

дизель-генераторная (защищается АУППТ),

удовлетворяет требованиям по охране окружающей среды.

-

серверная (защищается АУГПТ).

При разработке технического решения соблюдены требования:

ППБ 01-03**

"Правила пожарной безопасности в РФ"

2. Основные проектные решения

ГОСТ 21.101-97

"СПДС Основные требования к проектной и рабочей

Принятое техническое решение основано на комплексном подходе к

документации"

противопожарной защите офисного здания. Автоматическая пожарная

СНиП 11.01-95

"Инструкция о порядке разработки, согласования,

сигнализация обеспечивает раннее обнаружение пожара в офисных помещениях,

утверждения и составе документации на строительство

в коридорах, в лифтовых холлах и выдает адресные управляющие сигналы на

предприятий, зданий и сооружений"

системы: оповещения и управление эвакуацией людей, газового и порошкового

СНиП 31.05-2003 "Общественные здания административного назначения"

-------------------------------------------------------------------------------------------------------------------------------------------------------------

автоматического пожаротушения, дымоудаления и другие инженерные системы,

помощью модулей управления и реле прибора по заранее запрограммированной

обеспечивающие безопасное нахождение людей в здании при аварийных и

логике, а именно:

экстремальных ситуациях. Автоматические системы газового и порошкового

♦ отключение общеобменной вентиляции (закрытие огнезадерживающих

пожаротушения выпускаются отдельными разделами проектного решения.

клапанов на всех этажах (МА-У) и выключение вентиляторов (МА-У4);

♦ включение систем дымоудаления ВД1, ВД2

(открытие клапанов

В здании оснащаются автоматической пожарной сигнализацией:

дымоудаления на этаже возгорания

(МА-У), включение вентиляторов

-

лифтовые холлы, коридоры оснащаются дымовыми адресно-

дымоудаления) (МА-У4, МА-У);

аналоговыми пожарными извещателями ИП

212-49А, которые

♦ включение систем оповещения и управления эвакуацией при пожаре

устанавливаются в монтажные устройства УМ-49 (в соответствии с

(МА-УОП);

п.13.1 и 13.3 НПБ 88-2001*);

-

за подвесными потолками установить дымовые адресно-аналоговые

♦ опускание лифтов на первый посадочный этаж (МА-У4);

пожарные извещатели ИП 212-49А;

♦ включение систем подпора воздуха в лифтовые шахты ПД1, ПД2 (МА-

-

офисные помещения

-

дымовые адресно-аналоговые пожарные

У4);

извещатели ИП 212-49А по одному в помещении (в соответствии с

♦ выдачу сигнала "Пожар" на ЦУС 01 (реле №1 прибора);

п.12.17 НПБ 88-2001*);

♦ выдачу сигнала на систему охраны входов для деблокировки

-

по путям эвакуации у выходов с этажа - ручные пожарные извещатели

электрозамков (реле №2 прибора).

ИПР-И, включенные в систему через адресные метки МА-7ТК;

При срабатывании по одному автоматическому извещателю на разных

-

помещение охраны

-

дымовые адресно-аналоговые пожарные

этажах включение автоматики не происходит.

извещатели ИП 212-49А;

2.1

Применяемое оборудование и его обоснование

-

на каждом этаже по путям эвакуации размещаются световые

пожарные оповещатели «КОП- 20 «ВЫХОД»;

Проектом предусмотрено использование российской сертифицированной

-

на каждом этаже размещаются звуковые пожарные оповещатели АС-

адресно-аналоговой системы пожарной сигнализации и управления "Юнитроник"

24.

(далее система «Юнитроник»). Оборудование выпускается серийно с 1999г.

Москва (ССПБ.RU.УП001.В04672 и РОСС.RU.ББ02.Н02684). Срок

Пожарные извещатели, предназначенные для автоматичекого включения

действия сертификатов до 30.06.2008г.

противопожарной автоматики размещаются в соответствии с п. 13.1 НПБ 88-

Система "Юнитроник"

- многопроцессорная высокоинтеллектуальная

2001*.

адресно-аналоговая система пожарной сигнализации и управления, обеспечивает

Система противопожарной защиты здания должна быть

охрану средних и крупных объектов и легко интегрируется в комплексные

запрограммирована следующим образом:

системы жизнеобеспечения.

Помимо пожарных и охранных функций система обеспечивает контроль

1. При срабатывании одного дымового адресно-аналогового пожарного

исправности и состояния инженерных систем, функции диспетчеризации.

извещателя в офисных помещениях и помещении охраны формируется сигнал

Один приемно-контрольный прибор "Юнитроник" обслуживает до

128

«ПОЖАР-1», сигнал на включение автоматики «ПОЖАР-2» не формируется.

объектов

(групп), в которых произвольным образом размещается до

384

2. Сигнал на включение автоматики

«ПОЖАР-2» формируется в

адресных устройств.

следующих случаях:

Непрерывный динамический опрос состояния всех устройств позволяет

Автоматически:

обнаружить пожар на ранней стадии с точным указанием места возгорания.

- срабатывание не менее двух автоматических пожарных извещателей в

Применение в конструкции приборов "Юнитроник" микропроцессоров

коридорах, лифтовых холлах;

последнего поколения позволило создать достаточно совершенную и в то же

Дистанционно:

время легко доступную трехуровневую систему управления и двухуровневую

- срабатывание ручного пожарного извещателя по путям эвакуации на

систему реальной адресации защищаемых помещений/объектов. Сообщения обо

каждом этаже

всех событиях поступают на пульт управления с указанием реального имени

- возможно принудительное включение сигнала «ПОЖАР 2» от прибора.

помещения.

При поступлении сигнала

«Пожар

2», ПКП формирует адресные

Система «Юнитроник» проста в эксплуатации, содержит минимальное

управляющие сигналы в систему управления противопожарной автоматикой с

количество клавиш и не требует высокой специальной подготовки операторов.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Система

«Юнитроник» проста и экономична в части монтажа и

запрограммированный монтажной организацией алгоритм управления

дальнейшего обслуживания за счет вложенного меню с подсказками и запросами.

противопожарной автоматикой.

Прибор приемно-контрольный "Юнитроник 496" относится к классу адресно-

2.2

Извещатель дымовой пожарный адресно-аналоговый

аналоговых приемно-контрольных приборов (далее ПКП) и работает с адресно-

оптико-электронный ИП 212-49А

аналоговыми извещателями, адресными устройствами далее (АУ) в различных

модификациях.

Извещатель предназначен для обнаружения загораний на ранней стадии,

Прибор (ПКП) обеспечивает:

сопровождающихся появлением дыма в закрытых помещениях офисов, магазинов,

• Сбор и обработку информации о пожаре, неисправности от адресных

банков, складских помещений, жилых домов, учреждений, предприятий.

пожарных извещателей (АПИ), а также о неисправностях шлейфов сигнализации

Извещатель измеряет уровень задымленности в точке его установки и, путем

и других устройств, входящих в состав системы сигнализации и инженерного

регистрации отраженного от частиц дыма оптического излучения, подает

оборудования.

определенный код на ПКП.

• Оповещение дежурного персонала о возникших событиях путем выдачи

Обмен данными с ПКП и питание извещателя осуществляются по

текстовых, световых и звуковых сообщений на встроенный четырехстрочный

двухпроводной информационной линии.

дисплей, другие средства оповещения, с сохранением всех сообщений (до 1780) в

Индивидуальный адресный код извещателя (электронный адрес) записан в

энергонезависимой памяти прибора, с возможностью распечатки произошедших

энергонезависимой памяти микропроцессора и считывается ПКП при

событий при наступлении страхового случая.

программировании. Код указан на внутренней стороне извещателя.

• Выдачу

адресных

сигналов

на

управление

устройствами

Извещатель имеет режимы чувствительности «День/Ночь» в пределах

незадымляемости, оповещения, управление другими инженерными системами,

допустимого диапазона чувствительности. Режимы переключаются

обеспечивающими безопасность здания.

автоматически по команде ПКП. Время перехода устанавливает монтажная

Прибор "Юнитроник 496" (однокорпусный вариант исполнения) включает в

организация.

себя:

Извещатель подает на ПКП извещения

«ВНИМАНИЕ» или

«ПОЖАР»,

- пульт управления, встроенный в крышку прибора

(русифицированный

извещение

«ОБСЛУЖИВАНИЕ», а в режиме

«День»

- также извещение

четырехстрочный жидкокристаллический дисплей

(далее ЖКИ), клавиатура,

«ПРЕДУПРЕЖДЕНИЕ», которое подается при повышенном уровне

светодиодное табло, пьезокерамический динамик);

задымленности и автоматически снимается при восстановлении прозрачности

- системная плата с управляющими реле, клеммами и разъемами, кабелем

среды.

для подключения аккумулятора;

Программное обеспечение работы прибора и ключ доступа к управлению,

Извещатель с помощью встроенного оптического индикатора красного

функция "Администратор" входит в комплект поставки прибора.

цвета обеспечивает индикацию состояний «ПРЕДУПРЕЖДЕНИЕ / ВНИМАНИЕ /

В корпусе прибора предусмотрено место под аккумулятор 12В, 7А*ч, 1 шт.

ПОЖАР» (проблески с интервалом 1 сек) и «ОБСЛУЖИВАНИЕ» (проблески с

(с фиксатором). На крышке прибора располагается замок и считыватель для

интервалом

5 сек) и обеспечивает подключение выносного оптического

ключей "Touch Memory".

индикатора.

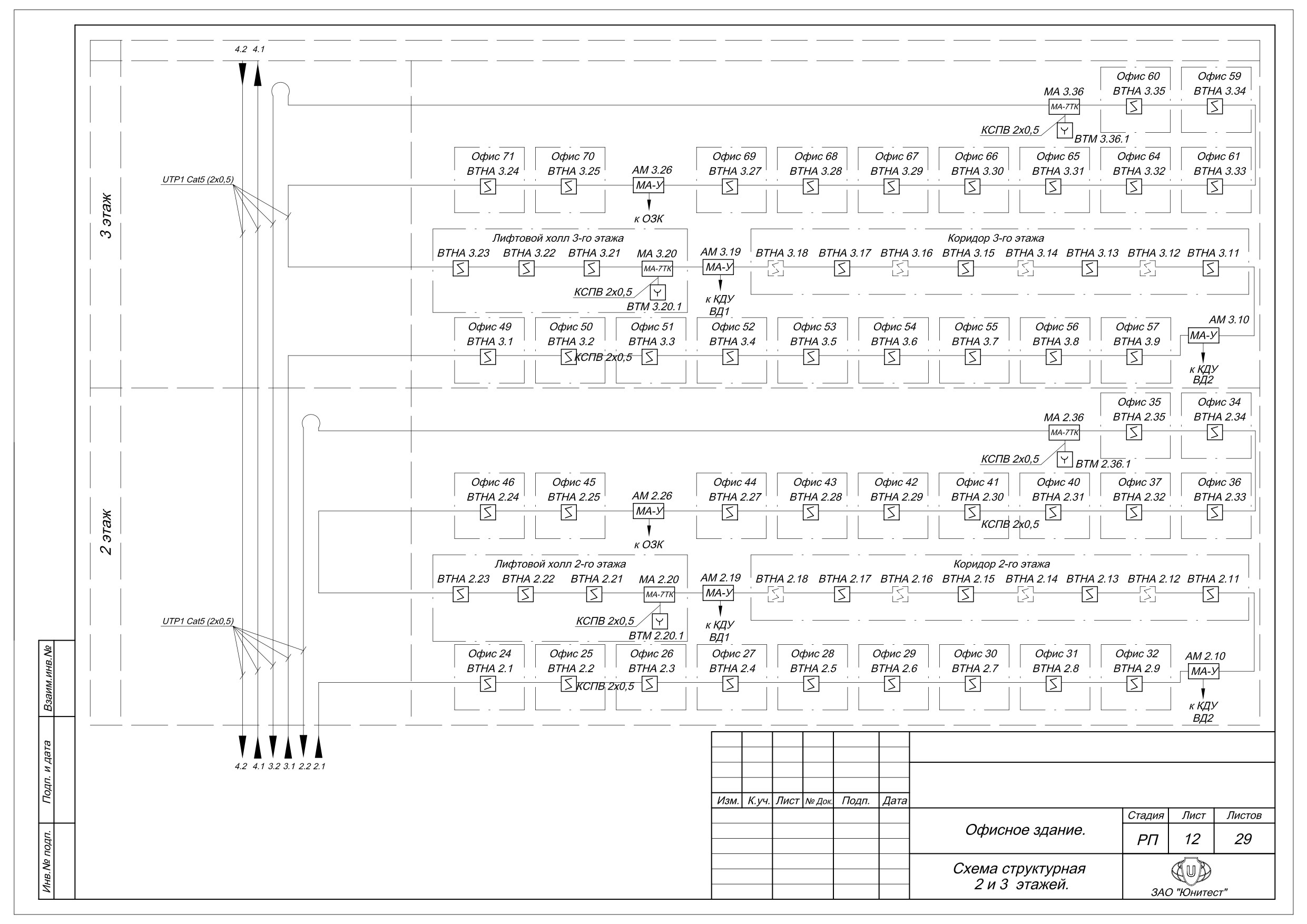

К прибору подключаются 4 информационные линии. Каждая информационная

Извещатель имеет систему тестирования работоспособности всех узлов,

линия прокладывается на отдельном этаже. Кабель информационной линии

в том числе дымового канала, и при неисправности подает извещение

прокладывается за подвесным потолком в гофрированной трубе ПВХ.

«ОБСЛУЖИВАНИЕ» на ПКП. Раннее выявление неисправных извещателей

Для повышения надежности информационные линии выполняются кольцом,

позволяет постоянно поддерживать систему в работоспособном состоянии.

кабелем типа "витая пара" UTP1 (5Cаt). Общая длина кольцевой линии не

превышает 1000м.

К каждой информационной линии подключается до 96 адресных устройств.

При проектировании предусмотрен запас по подключению АУ на линию не менее

20% на изменение и расширение структуры объекта.

Опрос всех адресных устройств и МА-У производится ПКП каждые 8 сек.

последовательно. При получении информации от АУ и МА-У ПКП производит

перезапрос (пять раз). При подтверждении информации ПКП отрабатывает

-------------------------------------------------------------------------------------------------------------------------------------------------------------

• выдает извещения о включении данного устройства на ПКП с указанием

2.3

Адресная метка МА-7ТК

своего точного адреса;

Метка адресная охранно-пожарная МА-7ТК предназначена для адресации

Питание модуля осуществляется по информационной линии.

извещений о пожаре от пожарных извещателей с нормально-замкнутым

Выдача сигнала на включение МА-У осуществляется от ПКП по

контактным выходом. Контролирует шлейф сигнализации (ШС) на обрыв и

информационной линии.

короткое замыкание, обеспечивает возможность выдачи раздельных сигналов

Подключение МА-У к информационной линии выполнить согласно

«Пожар-1» и «Пожар-2» при срабатывании соответственно одного или двух

электрической схеме, размещение МА-У выполнить согласно схемам

автоматических пожарных извещателей и сигнала «Пожар-2» при срабатывании

расположения.

ручного извещателя.

Питание адресной метки осуществляется по информационной линии.

2.6

Модуль адресации управляющий МА-УОП

Подключение адресных меток к информационной линии и ШС выполнить

Модуль адресации управляющий МА-УОП

(далее

″модуль МА-УОП″)

согласно электрической схеме.

предназначен для формирования адресных управляющих сигналов пуска

устройств пожарной автоматики, оповещения или пожаротушения при работе в

2.4

Адресная метка МА-7ТС

составе адресной охранно-пожарной системы "Юнитроник".

Адресная метка предназначена для адресации извещений о пожаре и

Модуль имеет выход управления несколькими оповещателями, подключенными

неисправностях от дымовых пожарных извещателей. Контролирует шлейф

к одной линии с напряжением

12В или 24В. Модуль контролирует наличие

сигнализации на обрыв и короткое замыкание, при отмене сигнала «Пожар» на

напряжения питания и цепь управления на обрыв и короткое замыкание.

ПКП обеспечивает автоматический сброс тревоги и восстановление

Модуль содержит в своем составе микропроцессор с индивидуальным

нормальной работы пожарных извещателей.

адресным кодом, записанным в энергонезависимой памяти. Модуль контролирует

Адресная метка обеспечивает возможность выдачи раздельных сигналов

исправность подключенной к его выходу цепи управления, а при получении

«Пожар-1» и «Пожар-2» при срабатывании соответственно одного или двух

адресной команды от приемно-контрольного прибора включает реле для запуска

дымовых пожарных извещателей и сигнала «Пожар-2» при срабатывании ручного

устройств, подключенных к цепи управления.

извещателя.

Включение реле индицируется красным оптическим индикатором,

Питание адресной метки осуществляется от блока бесперебойного

неисправность цепи управления - желтым индикатором.

питания БРП для дымовых пожарных извещателей.

Питание модуля осуществляется по информационной линии кабелями цепи

Подключение меток адресных к информационной линии и ШС выполнить

оповещения 24В.

согласно электрической схеме.

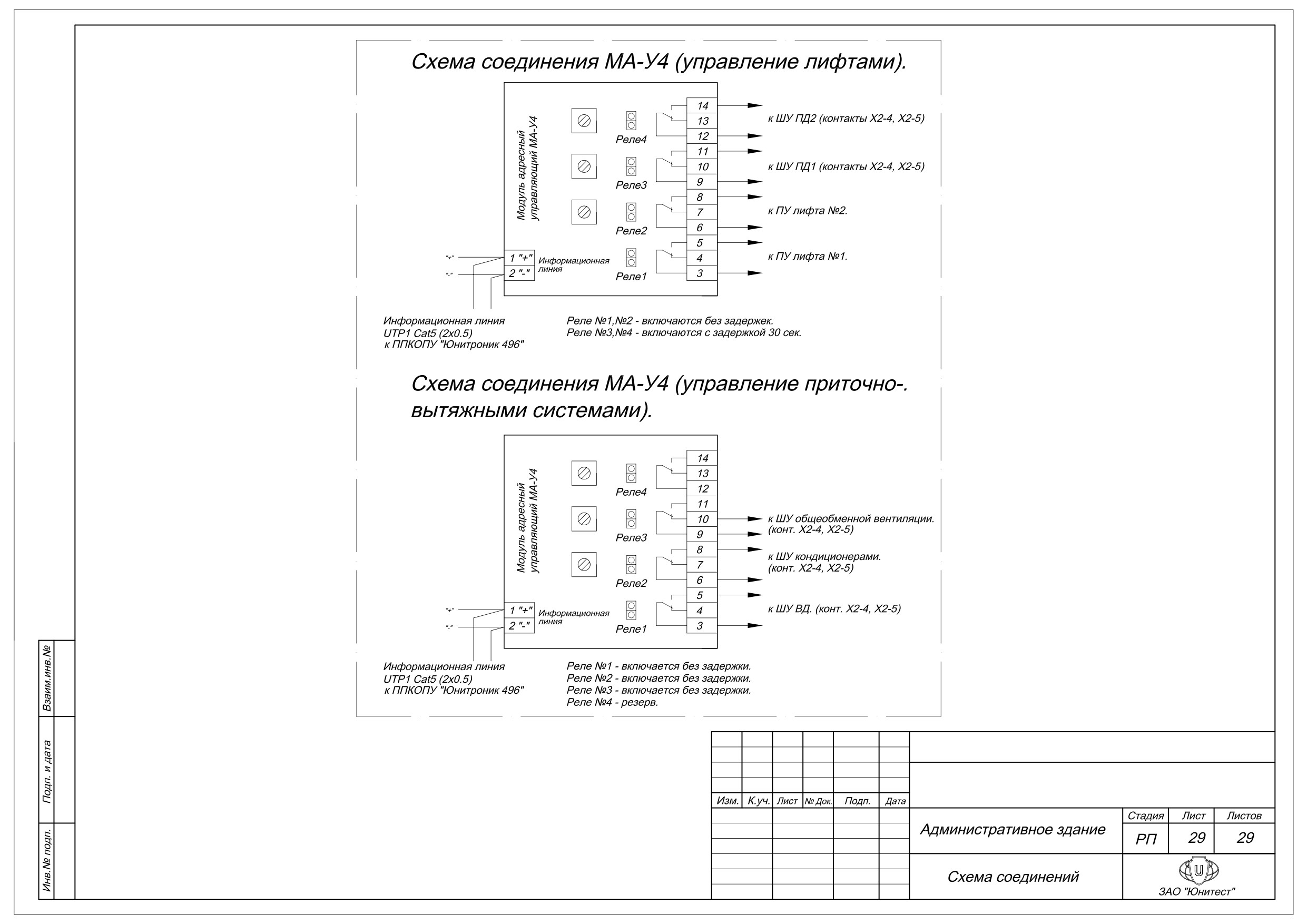

2.7

Модуль адресации управляющий МА-У4

2.5

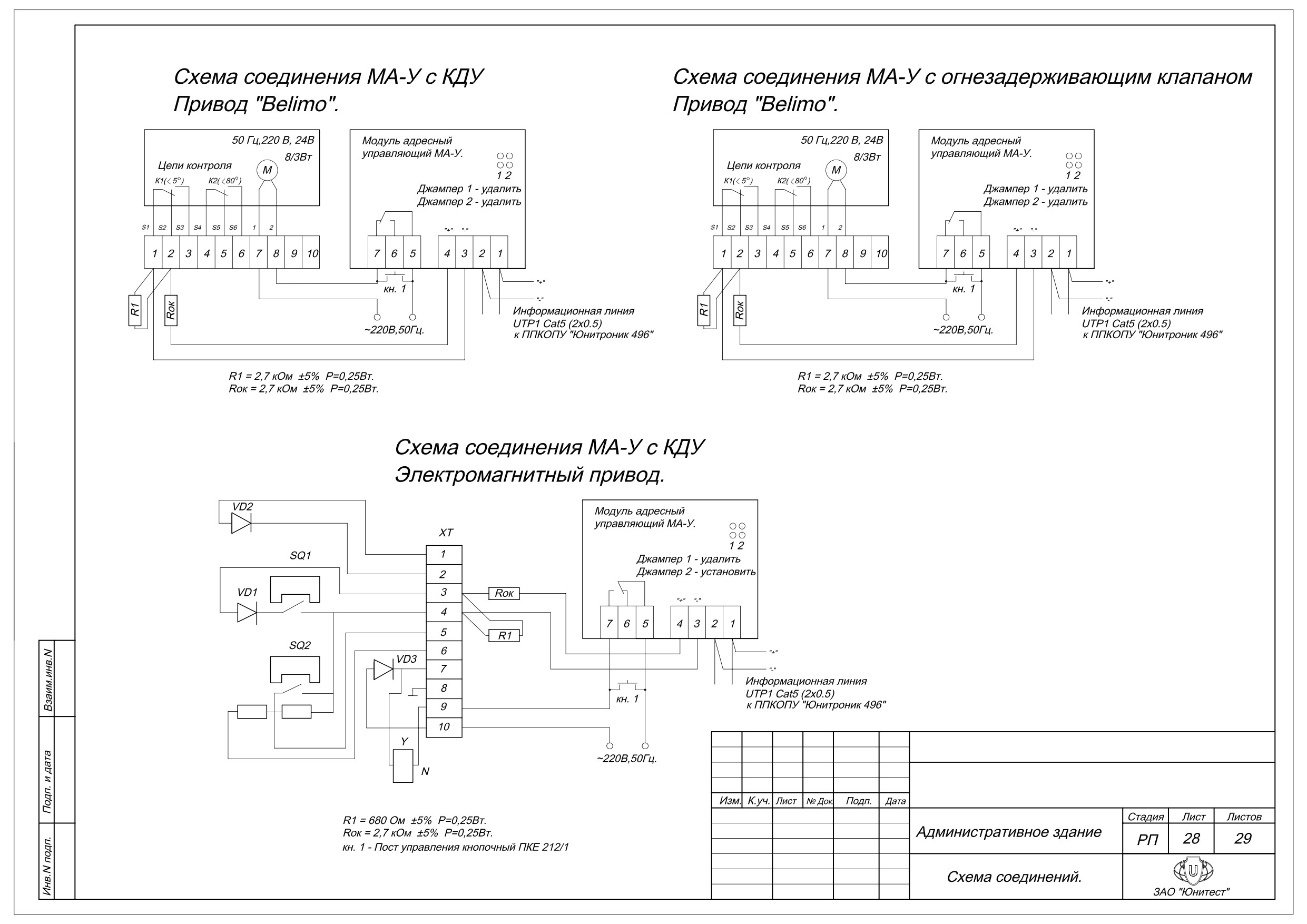

Адресный модуль управляющий МА-У.

Модуль адресации управляющий МА-У4 (далее ″модуль МА-У4 - имеющий один

Для управления системой противопожарной автоматики и контроля

адрес″) предназначен для формирования четырех независимых управляющих

исполнения включения устройств используются адресные управляющие модули

сигналов и контроля цепей управления устройств пожарной автоматики при

(МА-У). Управляющие модули устанавливаются на каждом этаже для выдачи

этажного сигнала на отрытие КДУ и закрытие ОЗК, а также для контроля

работе в составе системы "Юнитроник".

положения заслонки клапана (открыт\закрыт).

Модуль имеет четыре выхода реле (переключающие контакты), которые

МА-У выполняет следующие функции:

срабатывают последовательно с интервалом 0÷90 сек по команде прибора.

• принимает команды по информационной линии от ПКП;

Модуль контролирует наличие напряжения и целостность питания управляемых

• контролирует состояние клапана дымоудаления;

устройств 12-220В и исправность цепи управления, если она подключена к НР-

• с помощью переключающих контактов реле выдает постояный или

контактам реле.

импульсный сигнал запуска исполнительного устройства

(т.е. возможность

Питание модуля осуществляется от информационной линии.

работы с электромеханическим или электромагнитным приводами клапанов

дымоудаления) - устанавливается с помощью джампера;

• формирует задержку срабатывания реле от 15 до 90 сек. с шагом 5 сек;

• контролирует исправность цепи управления и наличия напряжения,

необходимого для запуска исполнительного устройства;

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Включаются последовательно реле 1,2,3 и 4 модуля. Задержка включения реле

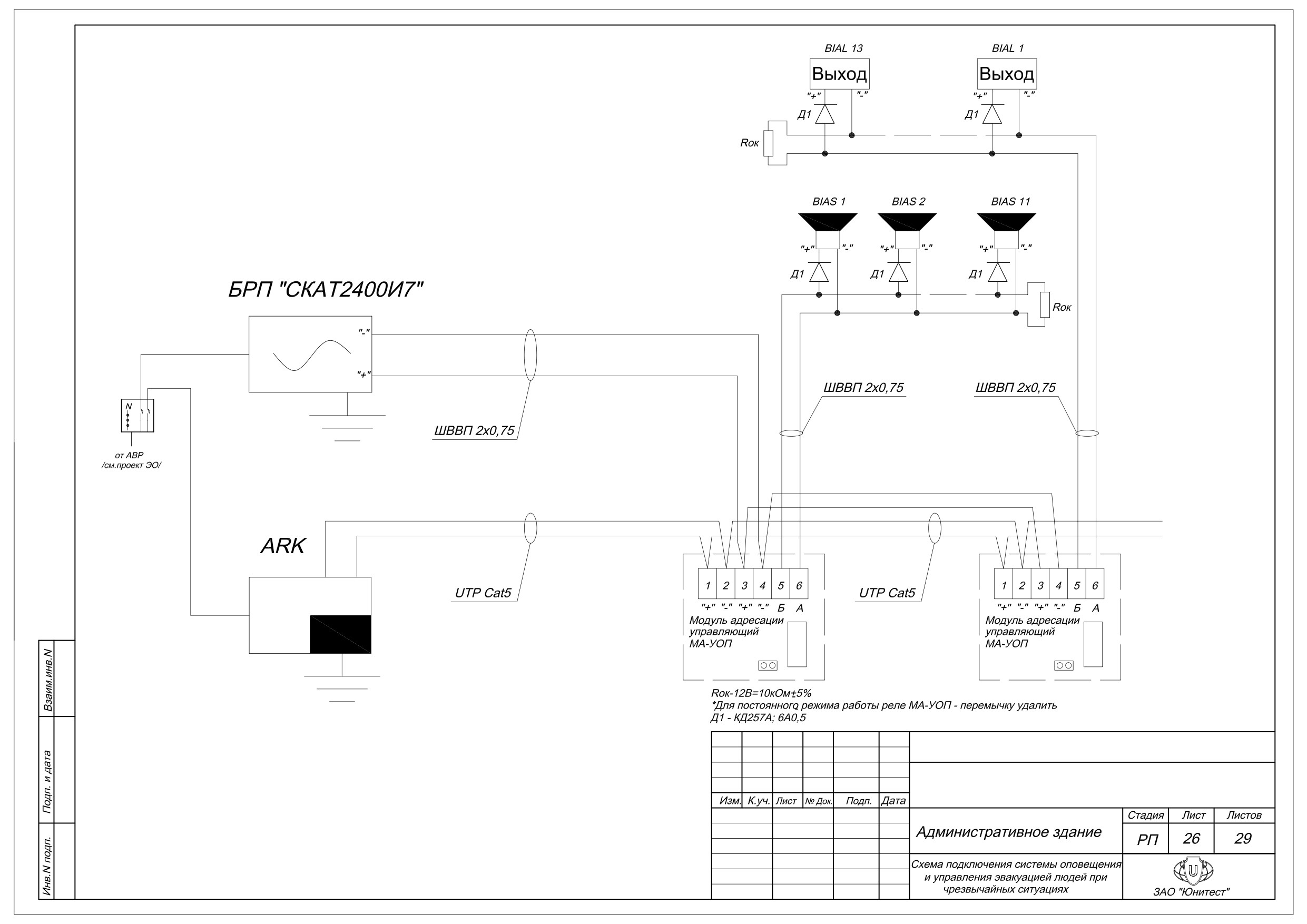

При пожаре включаются все сирены в здании. Оповещатели

2,3 и 4 определяется установкой соответствующих им переменных резисторов.

устанавливаются на каждом этаже на потолке. Подключаются кабелем ШВВП

При этом отсчет времени задержки для каждого реле начинается после

2х0,75 к цепи оповещения. Подключение оповещателей к цепи предусмотрено без

включения предыдущего. Таким образом, максимальная задержка включения

разъемных устройств. Кабель прокладывается по слаботочному стояку и

последнего реле может составлять до 360 сек.

подключается через реле МА-УОП к блоку питания СКАТ2400И7.

При включении реле красный оптический индикатор включается в мигающем

режиме. Выключение реле производится при отмене пожарной тревоги на ПКП.

4.

Программирование алгоритма работы ПКП

Неисправность модуля или цепей управления индицируется миганием желтого

В соответствии с инструкцией по программированию в меню «Наладчика»

оптического индикатора. Контроль цепи управления для каждого реле

войти в пункт конфигурации. Создать объекты 1-й этаж, 2-й этаж, 3-й этаж, 4-й

включается удалением соответствующего джампера над каждым реле.

этаж, присвоить им реальные имена.

2.8

Извещатель пожарный ручной ИПР-И с адресацией от МА-

Обозначить наличие пожарной автоматики (включить УПА), задав при

7ТК.

этом номер группы УПА и время задержки срабатывания автоматики. Каждый

Извещатель пожарный ручной ИПР-И представляет собой электронное

этаж - два объекта (коридор и офисы). Помещения, оборудованные АУПТ и

устройство, предназначенное для ручного включения сигнала

«ПОЖАР-2».

АУГПТ, определить как отдельные объекты.

Извещатель пожарный ручной установить на стене на высоте 1,5м от уровня

чистого пола.

Подключить первую информационную линию. Войти в объект 1-го этажа;

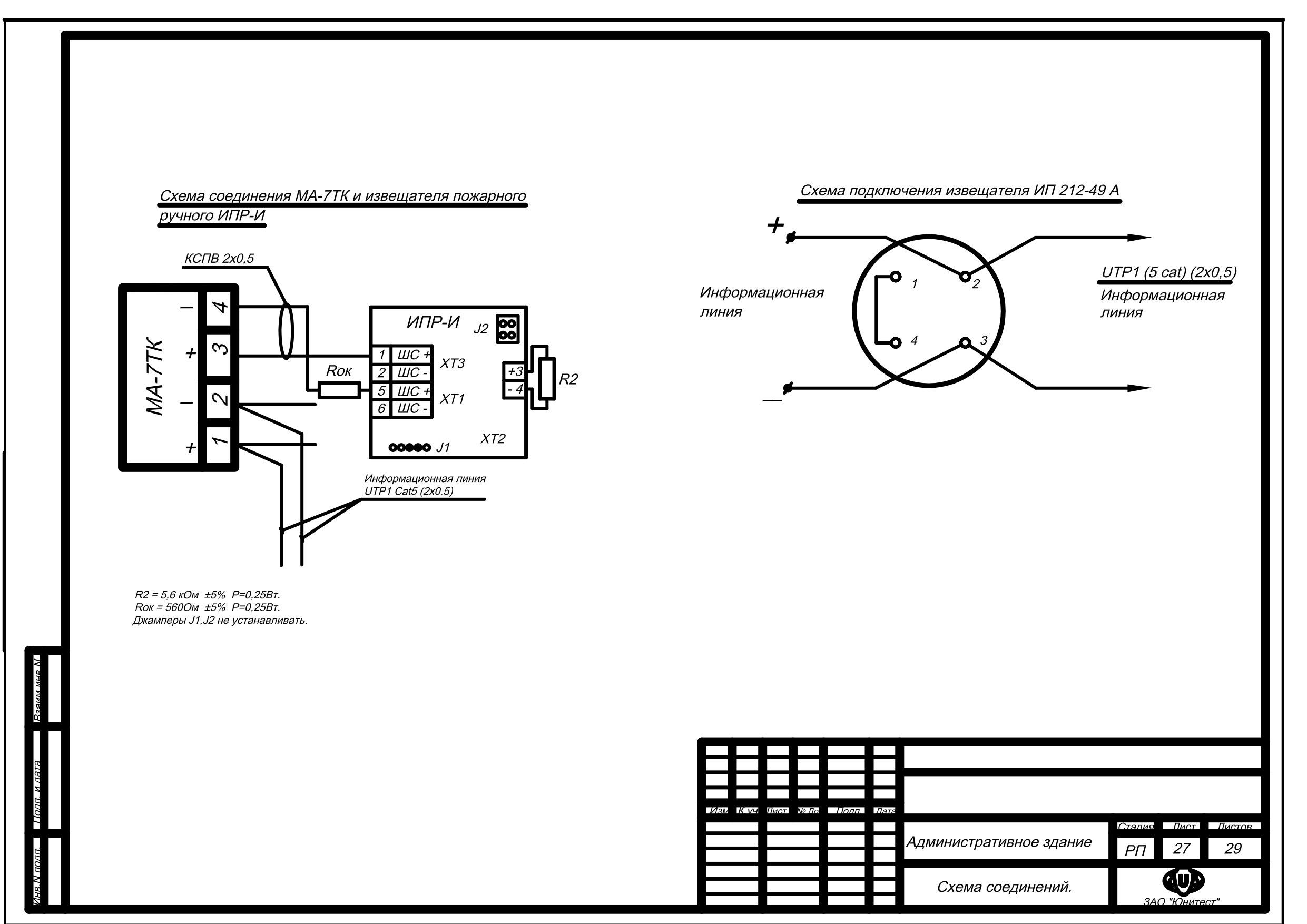

Соединение извещателей с МА-7ТК выполнить кабелем КСВП

2х0,5.

определить все адресные устройства, находящиеся на линии и принадлежащие

Подключение извещателей к МА-7ТК выполнить согласно схемам электрической

этому объекту, задав их имена и свойства.

и монтажной. Спуск кабеля, непосредственно к извещателю ИПР-И выполнить в

Все МА-7ТК, подключенные к ИПР-И, запрограммировать на пожарную

металлорукаве диаметром 20мм. Металлорукав проложить скрыто в штробе

функцию при "Пожар-1".

Определить функцию МА-У как контрольную. Реле МА-У, включающее

2.9

Прокладка информационной линии и пожарных шлейфов

клапаны ДУ и ОЗК, запрограммировать по «ПОЖАР-2» в объекте. Режим работы

В качестве информационной линии используется кабель UTP1Cat5 (2х0.5),

реле МА-У, управляющем КДУ, устанавливается в зависимости от применяемого

который прокладывается в специально оборудованных слаботочных стояках. По

привода

(электромагнитный

- импульсный, электромеханический

-

этажам за подвесным потолком в трубе гофрированной ПВХ, и на каждом этаже

постоянный).

подключается к адресно-аналоговым извещателям и адресным устройствам.

2, 3 этажи программируются аналогично 1-ому.

Пожарные шлейфы от МА-7ТК до извещателей ИПР-И выполняются

На

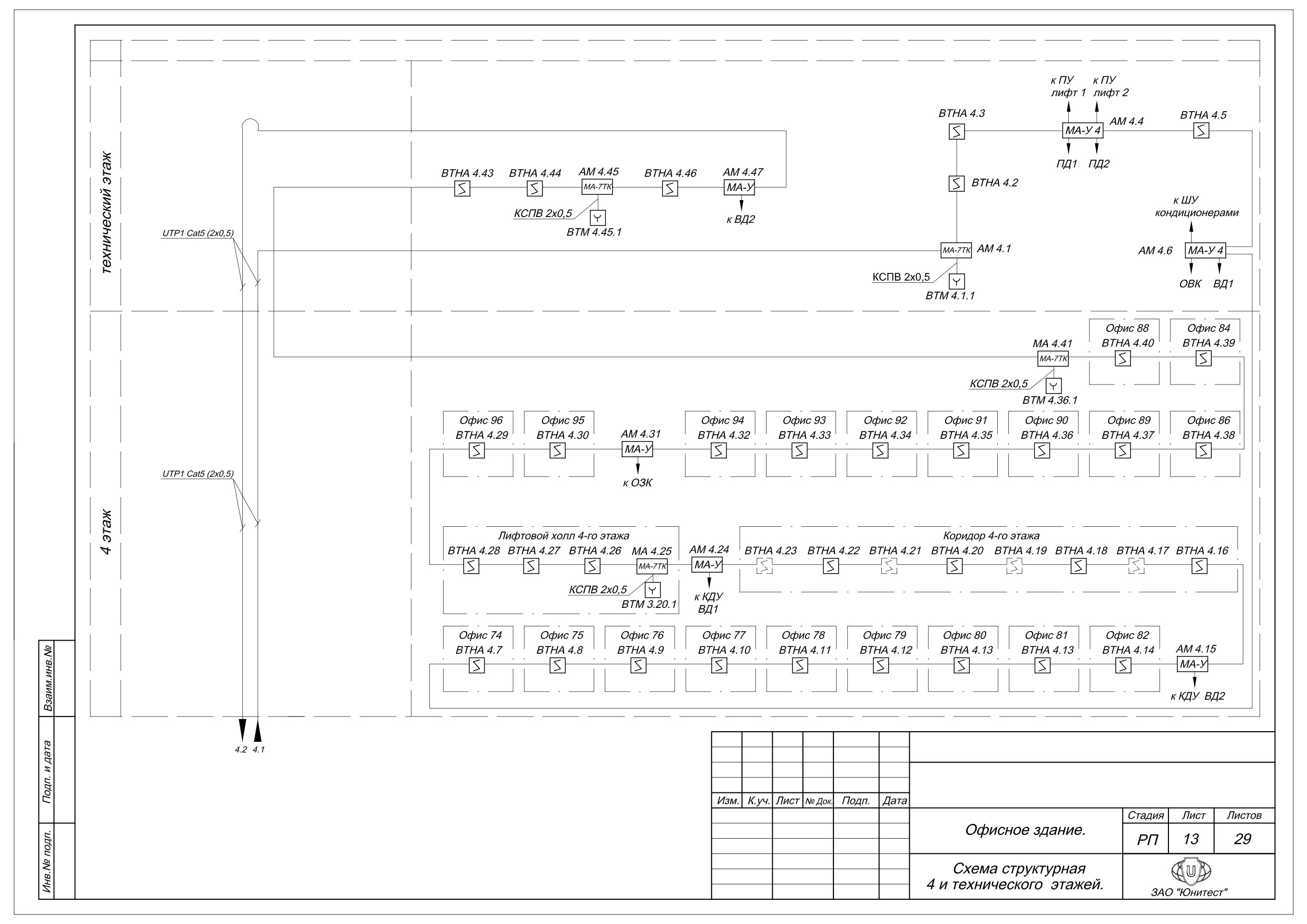

4-ой информационной линии организуется

2 объекта:

4 этаж и

кабелем КСПВ 2х0,5.

технический этаж. Объект 4 этаж программируется аналогично 1, 2, 3 этажам.

Для защиты кабеля, прокладываемого до извещателей ИПР-И, используется

На объекте технический этаж реле №3 и №4 МА-У4, работает на ПД1,

короб электромонтажный. За подвесным потолком кабель прокладывается в

ПД2 и программируется по УПА1.

трубе гофрированной ПВХ, а в офисных помещениях в коробе

Для контроля выполнения команды используется метка МА-7ТК,

электромонтажном.

определить ее свойства как контрольные.

Задать работу реле МА-УОП на оповещение при включении «Пожар 2 с

3.

Система оповещений о пожаре

задержкой» на любом этаже, т.е. сигнал УПА1.

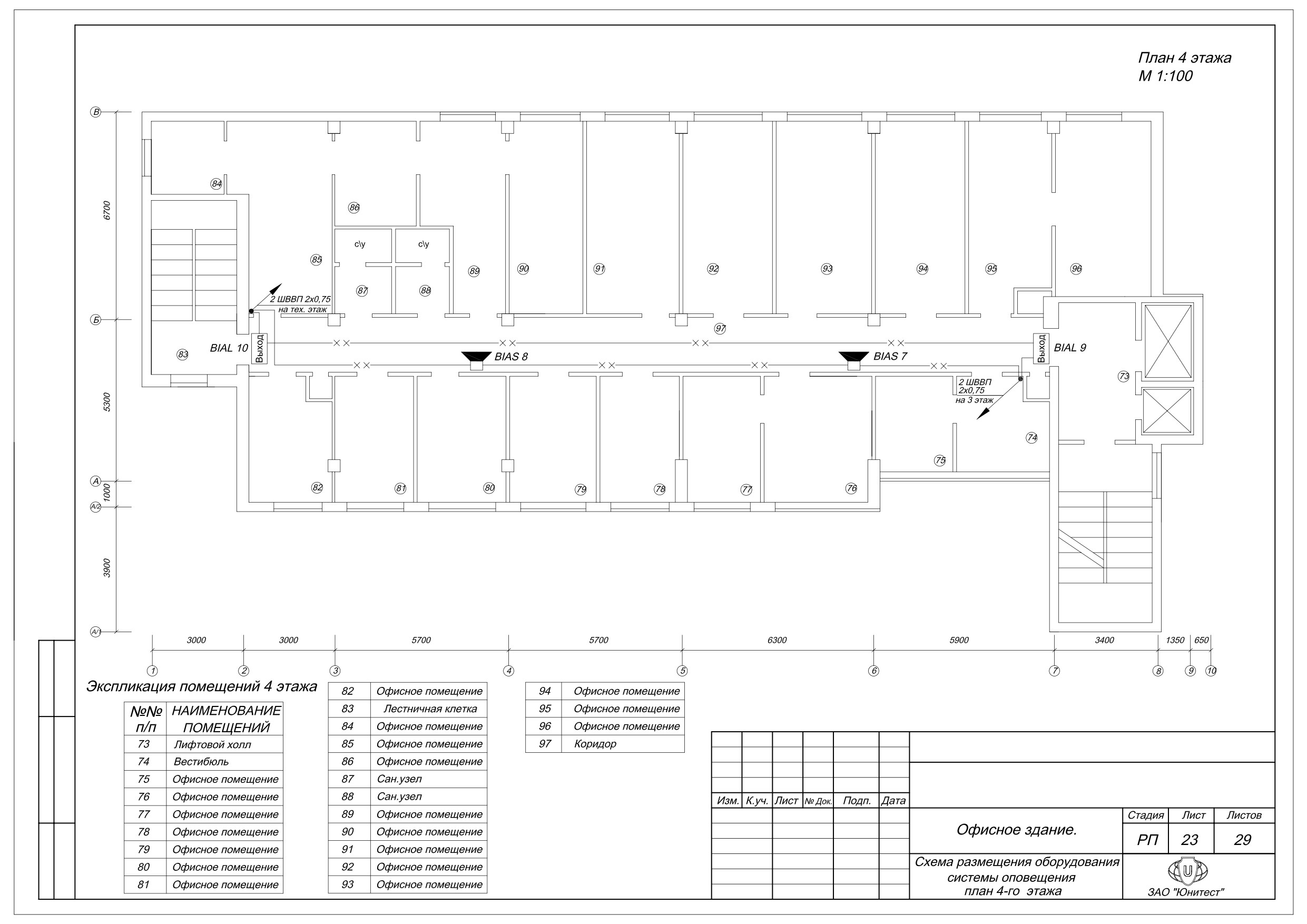

Для офисного здания необходимо и достаточно применять систему

Реле 1 прибора запрограммировать на "Пожар 2" для передачи сигнала

оповещения людей о пожаре 2-го типа, т.е. звуковое оповещение на каждом

"ПОЖАР" на ЦУС 01.

этаже и световые табло на путях эвакуации.

Реле 2 прибора запрограммировать на "Неисправность" для передачи

Для оповещения о пожаре на каждом этаже предусмотрены сирены АС-24,

сигнала о неисправности на ЦУС 01.

над эвакуационными выходами световой оповещатель "КОП-20 "ВЫХОД".

В системе предусмотрено программирование прибора с помощью

Оповещатели АС-24 обеспечивают необходимую слышимость во всех местах

компьютера в программе

«Конфигуратор». Для работы приборов через

пожарного отсека и отличаются от всех других сигналов. Звуковое давление

компьютер предназначено ПО «Конфигуратор», встраиваемая в прибор плата

оповещателя на расстоянии 3м составляет более 75дБ. Управление системы

связи и 0-модемный кабель.

оповещения предусматривается ручное с помощью кнопки с поста консьержа и

автоматическое через модуль управляющий МА-УОП.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

В качестве резервного источника питания прибора ПКП «Юнитроник 496»

5.

Принцип работы противопожарной автоматики

предусмотрена установленная в нем герметичная аккумуляторная батарея 12В

взаимосвязь АУПС с другими системами

7А*ч (1 шт.).

Цепь питания прибора (~220В) монтировать от АВР через отдельный

При возникновении задымления в коридорах и лифтовых холлах происходит

выключатель, установленный в боксе. Монтаж проводить кабелем ВВГнг-LS

срабатывание автоматических дымовых пожарных извещателей. При

3х1,5 от основного электрощита с выделением в отдельную группу и установкой

срабатывании одного извещателя в защищаемом помещении прибор формирует

автомата. Последнее обеспечивается Заказчиком. Техническое задание на

сигнал "Пожар 1". На ЖКИ дисплее высвечивается "ПОЖАР" и точное место

электропитание смотри задание № 1.

возгорания. Управление противопожарной автоматикой не включается.

При включении двух автоматических извещателей в коридорах, лифтовых

7.

Электропитание и заземление

холлах, а также при включении ИПР-И прибор выдает сигнал "Пожар 2". При

формировании сигнала "Пожар 2" на ЖКИ дисплее высвечивается "ПОЖАР",

Элементы электротехнического оборудования автоматической установки

пожарной сигнализации должны удовлетворять требованиям ГОСТ 12.2.007.0

точное место возгорания и включается установленный отсчет времени на

Заземлению

(занулению) подлежат все металлические части

запуск противопожарной автоматики.

При событии "ПОЖАР 2" на соответствующем этаже МА-У, управляющее

электрооборудования, нормально не находящиеся под напряжением, но которые

КДУ, подает команду на открытие КДУ. При открытии клапана размыкаются

могут оказаться под ним, вследствие нарушения изоляции. Потенциалы должны

концевые контакты

(контроля положения заслонки клапана) и сигнал об

быть уравновешены.

Защитное заземление (зануление) необходимо выполнить в соответствии с

открытии КДУ передается на прибор. На дисплее ПКП отображается

"Правилами устройства электроустановок" (ПУЭ, издание 7, глава 1.7), СНиП

информация (клапан ДУ №1 2-го этажа открыт).

Второй сигнал подается на МА-УОП, работающий на управление

3.05.06-85 "Электротехнические устройства", требованиями ГОСТ 12.1.030-81 и

оповещением. Реле замыкается в постоянном режиме, и 24В подается на все

технической документацией заводов изготовителей комплектующих изделий.

оповещатели АС-24 и КОП-20.

Сопротивление заземляющего устройства должно быть не более 4 Ом.

Устройство заземления обеспечивается Заказчиком

Следующие команды прибор посылает на включение системы

Смотри техническое задание на заземление № 2.

дымоудаления, подпора воздуха, опускание лифта.

При включении систем дымоудаления и подпора воздуха передается сигнал

на ОДС о включении автоматики в данной секции.

8.

Требования к безопасности труда

Включается реле 1 и реле 3 прибора и сигнал "ПОЖАР" передается на ЦУС

Монтажные работы должны выполняться специализированной

01.

организацией при строительной готовности, в строгом соответствии с

При появлении любой неисправности размыкаются контакты реле 2 и реле

действующими нормами и правилами на монтаж, испытания и сдачу в

4 и сигнал «Неисправность» передается на ЦУС 01.

эксплуатацию установок пожарной сигнализации РД 78.145-93.

Монтажно-наладочные работы начинать после выполнения мероприятий

6.

Электропитание

по технике безопасности согласно СНиП 111-4-80. И оформления акта входного

Электропитание табло «КОП-20» и сирен АС-24 выполнить через блоки

контроля.

бесперебойного питания типа

«СКАТ2400И7». Питание БРП выполнить в

При работе с электроинструментом необходимо обеспечить выполнение

соответствии с НПБ 88-01* и "Правилами устройства электроустановок" (ПУЭ),

требований ГОСТ 12.2.013-87

осуществить по первой категории надежности электроснабжения, (после АВР)

от запроектированной сети переменного тока напряжением 220В, частотой

50Гц.

9.

Монтаж оборудования и электропроводов

При использовании источника бесперебойного питания марки

«СКАТ»

Монтажная организация должна перед работами ознакомиться с проектом

обеспечивается непрерывная работа оборудования системы оповещения и

и изучить применяемое оборудование. Организациям, которые ранее применяли

управления эвакуацией людей в течение не менее 24 ч. в дежурном режиме и в

это оборудование, достаточно изучить только проект.

течение не менее 3-х часов в режиме "Пожар".

Оборудование допускается к установке после проведения входного

контроля с составлением акта по установленной форме.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Монтаж необходимо осуществлять в определенной последовательности:

Проведение указанных выше работ осуществляют: слесарь электрик

4-го

-

проверка закладных труб на сквозной проход провода;

разряда - 1 чел. и электромонтёр 5-го разряда - 1 чел.

-

осуществить крепление коробов и труб ПВХ в местах указанных;

Техническое обслуживание ПКП «Юнитроник 496» осуществляется

в

-

произвести монтаж проводов;

объёме определённом технической документацией, т.е. по показаниям ПКП.

-

произвести монтаж извещателей, записывая их индивидуальные номера с

указанием места установки (дымовые извещатели закрыть пакетами от

запыления на время монтажных работ);

-

произвести установку всех адресных устройств и их подключение

(записать номера УА и их принадлежность ШС). См. руководство по

программированию;

-

произвести установку приемно-контрольных приборов (ППК) и источников

питания;

-

по очереди подключать информационные линии и программировать АУ

находящие на этой линии;

-

проверить правильность создания логики управления, включив по очереди

все извещатели первого этажа и по очереди включая извещатели,

смонтированные на других этажах.

К монтажу и обслуживанию системы допускаются лица прошедшие

инструктаж по технике безопасности. Прохождение инструктажа отмечается в

журнале.

При производстве монтажных работ соблюдать требования СНиП 111-4-

80 ''Техника безопасности в строительстве'', ''Правила эксплуатации установок

потребителей'', ''Правила техники безопасности при эксплуатации

электроустановок потребителей Госэнергонадзора ''.

При производстве строительно-монтажных работ рабочие места

монтажников должны быть оборудованы приспособлениями, обеспечивающие

безопасность производства работ.

При работе с электроустановками вывешивать предупредительные

плакаты. Электромонтажные работы в действующих установках производить

только после снятия напряжения.

Пусконаладочные работы следует проводить в соответствии с

требованиями СНиП 3.05.06.

10. Регламентные работы

Регламентные работы по техническому обслуживанию и планово-

предупредительному ремонту (ТО и ППР) всех систем, должны осуществляться

в соответствии с годовым планом-графиком, составляемым с учетом

документации заводов изготовителей и сроками проведения ремонтных работ,

специализированной организацией, имеющей лицензию, по договору.

Проверку работоспособности систем производят в соответствии с

действующими нормативными документами, и подтверждается актами.

Нормативы численности персонала учитывают выполнение работ по

техническому обслуживанию и плановому техническому ремонту системы.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Организация, получающая

Задание 1

Организация, получающая

Задание 2

задание: ________________

задание: _______________

________________________

_______________________

Заказчику проекта

Заказчику проекта

Задание

Задание

на защитное заземление (зануление)

на проектирование электроснабжения

Техническая характеристика электроприемников установок:

1. Категория установки по обеспечению электроэнергией - 1 категория;

Заказчику необходимо обеспечить подключение провода заземления к шине

2. Количество установок:

1 комплект системы пожарной сигнализации, 1

PE электрощита при системе TN-S.

резервный источник питания;

Предусмотреть заземление металлических частей клапана ДУ.

3. Род тока по рабочему вводу - переменный;

4. Частота: на вводе рабочем - 50 Гц;

5. Напряжение: на вводе рабочем - 220 В;

6. Установленная мощность: на рабочем вводе - 0,5 кВт;

7. Максимальная потребляемая мощность: на рабочем вводе - 0,5 кВт.

Характеристики указаны для противопожарной системы.

Заказчику необходимо предусмотреть электропитание вентиляторов под-

пора воздуха и вентиляторов дымоудаления, а также клапанов наружного возду-

ха.

Электропитание вентиляторов предусмотреть через шкафы управления

(ШУ), которые запроектированы в отдельном разделе.

Предусмотреть электропитание 220В, 50 Гц на приводы клапанов ДУ и ОЗК.

Предусмотреть электропитание 220В резервных блоков питания приборов,

установленных на посту охраны.

Предусмотреть возможность принятия сигнала «Пожар» от системы по-

жарной сигнализации для отключения основного и включение аварийного элек-

троснабжения здания.

Гл. инж. проекта

Гл. инж. проекта

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Организация, получающая

Задание 1

Организация, получающая

Задание 2

задание: ________________

задание: _______________

________________________

_______________________

Заказчику проекта

Заказчику проекта

Задание

Задание

на защитное заземление (зануление)

на проектирование электроснабжения

Техническая характеристика электроприемников установок:

1. Категория установки по обеспечению электроэнергией - 1 категория;

Заказчику необходимо обеспечить подключение провода заземления к шине

2. Количество установок:

1 комплект системы пожарной сигнализации, 1

PE электрощита при системе TN-S.

резервный источник питания;

Предусмотреть заземление металлических частей клапана ДУ.

3. Род тока по рабочему вводу - переменный;

4. Частота: на вводе рабочем - 50 Гц;

5. Напряжение: на вводе рабочем - 220 В;

6. Установленная мощность: на рабочем вводе - 0,5 кВт;

7. Максимальная потребляемая мощность: на рабочем вводе - 0,5 кВт.

Характеристики указаны для противопожарной системы.

Заказчику необходимо предусмотреть электропитание вентиляторов под-

пора воздуха и вентиляторов дымоудаления, а также клапанов наружного возду-

ха.

Электропитание вентиляторов предусмотреть через шкафы управления

(ШУ), которые запроектированы в отдельном разделе.

Предусмотреть электропитание 220В, 50 Гц на приводы клапанов ДУ и ОЗК.

Предусмотреть электропитание 220В резервных блоков питания приборов,

установленных на посту охраны.

Предусмотреть возможность принятия сигнала «Пожар» от системы по-

жарной сигнализации для отключения основного и включение аварийного элек-

троснабжения здания.

Гл. инж. проекта

Гл. инж. проекта

///////////////////////////////////////
