Приложение к свидетельству № 56354 Лист № 1
об утверждении типа средств измерений Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцепы-цистерны КАПРИ-ППЦ, автоцистерны КАПРИ-АЦ, прицепы-цистерны КАПРИ-ПЦ (описание)
Полуприцепы-цистерны КАПРИ-ППЦ, автоцистерны КАПРИ-АЦ, прицепы-цистерны КАПРИ-ПЦ (далее – цистерны) предназначены для измерений объема нефтепродуктов плотно-стью от 700 до 860 кг/м3.
Принцип работы цистерн основан на заполнении ее нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
Цистерны представляют собой стальной сварной корпус, имеющий чемоданообразную форму. Внутри имеются перегородки-волнорезы с отверстиями-лазами. Цистерны состоят из набора отсеков. Каждый отсек является мерой полной вместимости. При сливе отсеки могут объединяться с помощью технологического оборудования, установленного на цистерне. Горло-вины отсеков прямоугольной или круглой формы. Планка указателя уровня налива находится в полости цистерны.
В зависимости от материала (сталь или алюминиевый сплав) цистерны имеют варианты исполнения С1 и А1.
Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:
горловину с указателем уровня;
съемную крышку горловины с наливным отверстием и дыхательным клапаном;
клапан донный;
кран шаровой;
рукава напорно-всасывающие;
насос и датчик уровня по дополнительному заказу.
Ходовая часть полуприцепа-цистерны КАПРИ-ППЦ содержит: тележку с рессорной или пневматической подвеской осей, тормозную систему с антиблокировочным устройством (АБС), тормоз стояночный, опоры стояночные, устройство для крепления запасных колес и электрооборудование.
Корпус автоцистерны КАПРИ-АЦ закреплен на шасси автомобиля болтовыми соеди-нениями посредством опорных двухстороннеупругих элементов.
Ходовая часть прицепа-цистерны КАПРИ-ПЦ имеет две оси с пневморессорной под-веской, тормозную систему и электрооборудование. Каждая ось имеет свою раму. Передняя рама содержит ось с поворотным кругом, в задней части рамы имеется ручной фиксатор, предотвра-щающий поворот оси при движении задним ходом. Рама задней оси тележки состоит из продольных лонжеронов в виде стальной квадратной трубы 150х150х8, поперечных балок и четырех опорных плит с отверстиями под болты М16х1,5. В передней части рамы первой оси имеется дышло с прива-ренной сцепной серьгой.
Электрооборудование цистерн включает в себя:
приборы внешней световой сигнализации;
электропроводку;
две разъемные семиконтактные розетки. Устройствами безопасности в цистерне являются:
крышка защитная откидная, установленная над горловиной;
подымающийся защитный поручень на цистерне;
клапан дыхательный;
устройство заземления, состоящее из цепи походного заземления, провода стационар-ного заземления и металлического штыря для полевого заземления;
задний защитный бампер;
средства пожаротушения.
На боковых поверхностях и сзади цистерн имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опас-ный груз.

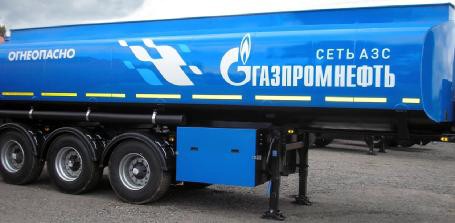

Фото 1. Общий вид полуприцепа-цистерны КАПРИ-ППЦ

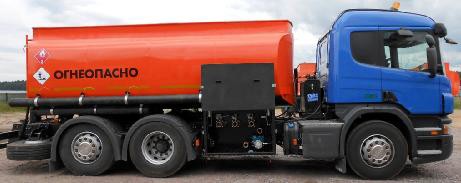

Фото 2. Общий вид автоцистерны КАПРИ-АЦ

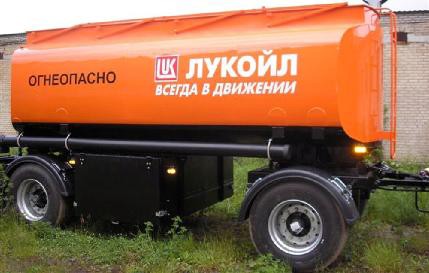

Фото 3. Общий вид прицепа-цистерны КАПРИ-ПЦ
Фактическая вместимость каждого отсека указывается на алюминиевой табличке, при-клепанной на стенке экологического короба в зоне горловины и удостоверяться оттиском пове-рительного клейма.
На рисунке 1 приведено обозначение места расположения маркировочной таблички и заклепки для нанесения оттиска поверительного клейма для защиты от несанкционированного изменения положения планки уровня налива.

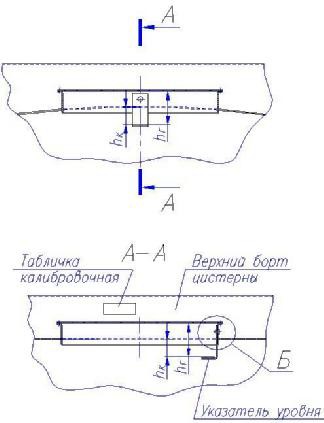

Рисунок 1. Обозначение места расположения маркировочной таблички и места для нанесения оттиска поверительного клейма
Цистерна |
Номи-нальный объем, дм3 |
Масса цистерны А000/С1, кг, не более |
Длина цистерны, мм, не более |
Высота цистерны, мм, не более |
Ширина цистерны, мм, не более |
1 |
2 |
3 |
4 |
5 |
6 |
КАПРИ-ПЦ-15 |
15000 |
1280/2490 |
5360 |
1640 |
2300 |
КАПРИ-АЦ-15 |
15000 |
1280/2490 |
5360 |
1640 |
2300 |
КАПРИ-ПЦ-17 |
17000 |
1360/2650 |
6040 |
1640 |
2300 |
КАПРИ-АЦ-17 |
17000 |
1360/2650 |
6040 |
1640 |
2300 |
КАПРИ-АЦ-18 |
18000 |
1400/2630 |
6380 |
1640 |
2300 |
КАПРИ-ППЦ-25 |
25000 |
1950/3650 |
7510 |
1740 |
2500 |
КАПРИ-ППЦ-28 |
28000 |
-/4090 |
8320 |
1740 |
2500 |
КАПРИ-ППЦ-29,5 |
29500 |
-/4310 |
8760 |
1740 |
2500 |
КАПРИ-ППЦ-30 |
30000 |
2340/4380 |
8960 |
1740 |
2500 |
КАПРИ-ППЦ-32А |
32000 |
2500/ - |
9520 |
1740 |
2500 |
Продолжение Таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
КАПРИ-ППЦ-33 |
33000 |
-/4820 |
9830 |
1740 |
2500 |
КАПРИ-ППЦ-33,5А |
33500 |
2610/ - |
9960 |
1740 |
2500 |
КАПРИ-ППЦ-37 |
37000 |
-/5400 |
10980 |
1740 |
2500 |
КАПРИ-ППЦ-38А |
38000 |
2960/ - |
11240 |
1740 |
2500 |
КАПРИ-ППЦ-40 |
40000 |
-/5840 |
11840 |
1740 |
2500 |
Пределы допускаемой относительной погрешности при измерении объема ±0,4%.
Температура окружающей среды при эксплуатации от минус 45 до плюс 40 ºС.
наносится на маркировочную табличку методом металлографии и на руководство по эксплуатации типографским способом.
Комплект поставки цистерны приведен в таблице 2.
Таблица 2
Комплектующие |
Количество |
Примечание |
Цистерна |
1 шт. |
|
Рукав напорно-всасывающий |
2 шт. |
|
Комплект запасных частей (колесо запасное, ключ для гаек колес) |
1 комплект |
|
Средства пожаротушения (огнетушитель порошковый, ящик для песка, полотно асбестовое) |
1 комплект |
|
Приспособления заземляющие (провод заземления многожильный медный, штырь заземления, цепочка заземления стальная) |
1 комплект |
|
Руководство по эксплуатации ППЦ.00.00.001РЭ. |
1 экз. |
Часть 1,2 или 3 |
осуществляется в соответствии с ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепро-дуктов. Методика поверки».
Основные средства поверки:
эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;
эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм3.
Методика измерений в руководстве по эксплуатации «Полуприцеп-цистерна ППЦ (КАПРИ-ППЦ), автоцистерна АЦ (КАПРИ-АЦ), прицеп-цистерна ПЦ (КАПРИ-ПЦ). ППЦ.00.00.001РЭ».
ТУ 4525-001-03112159-94 Полуприцеп-цистерна, прицеп-цистерна, автоцистерна.
Осуществление торговли и товарообменных операций.
ЗАО «Компания автоприцепов»
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
М.п.
Ф.В. Булыгин
«_ » 2014 г.
////////////////////////////
