Блоки питания линейные одноканальные БПЛ5-1, линейные двухканальные БПЛ5-2, импульсные одноканальные БПИ5-1. Руководство по эксплуатации
Настоящие технические условия распространяются на блоки питания ли-
нейные одноканальные БПЛ5-1, линейные двухканальные БПЛ5-2, импульсные
одноканальные БПИ5-1 (в дальнейшем - БП).
БП предназначены для питания щитовых цифровых электроизмерительных
приборов серии Щ и ЩП.
БП могут быть применены для питания других электронных устройств,
при соответствии параметров потребителя и блока питания.
По устойчивости к климатическим воздействиям БП должны относиться к
ГОСТ Р 52931.
По защищенности от воздействия окружающей среды БП относятся к из-
делиям, защищенным от попадания пыли в количествах, мешающих работоспо-
собности, и вертикально идущего дождя (группа IP52 по ГОСТ 14254).
Пример записи обозначения блока питания при его заказе и в документа-
ции другой продукции, в которой он применен:
- для блока питания линейного одноканального, ток нагрузки канала 0,25 А
«Блок питания БПЛ5-1, 0,25 А, ТУ 25-7504.166-2003»;
- для блока питания линейного двухканального, ток нагрузки канала 0,2 А
«Блок питания БПЛ5-2, 2×0,2 А, ТУ 25-7504.166-2003»;
- для блока питания импульсного одноканального, ток нагрузки канала 1 А
«Блок питания БПИ5-1, 1 А, ТУ 25-7504.166-2003»;
- для блока питания импульсного одноканального, ток нагрузки канала 3 А
«Блок питания БПИ5-1, 3 А, ТУ 25-7504.166-2003»
Перечень документов, на которые даны ссылки в настоящих технических
условиях, приведен в приложении А.
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
Разраб.
Ефимов
Лит.
Лист.
Листов
Пров.
Никитин
Блоки питания
А
2
22
БПЛ5-1, БПЛ5-2, БПИ5-1
Н. контр.
Даутова
Технические условия
1 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1 Основные параметры и характеристики
1.1.1 БП должны соответствовать требованиям ГОСТ 18953, настоящих
технических условий и комплекта конструкторской документации согласно таб-
лице 1.1, утвержденных в установленном порядке.
1.1.2 Тип БП и комплект конструкторской документации приведены в таб-
лице 1.
Таблица 1
Тип БП
Комплект конструкторской документации
БПИ5-1
6ПЧ.697.052
1.1.3 Основные характеристики БП приведены в таблице 2.
Таблица 2
Ток нагрузки
Напряже-
Вид
Входное
Напряжение
одного канала, А
КПД,
ние пульса-
преобразова-
напряжение
выходное
Число каналов
не менее
ции, мВ, не
ния
переменное
1
2
более
импульсное
+5 В ± 5 %
220ВУ*
1
-
0,7
25
импульсное
+5 В ± 5 %
220ВУ*
3
-
0,7
25
* от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 100 до 265 В постоянного тока
1.1.4 Параметры блока питания, соответствующие справочным данным на
микросхему КР142ЕН5А:
- коэффициент стабилизации по напряжению, КСТ = 0,05 %/В ;
- коэффициент стабилизации по току, КНI = 2 %;
- температурный коэффициент стабилизации, TKUвых = 0,02 %/К.
1.1.5 Рабочее положение - горизонтальное и вертикальное.
1.1.6 Габаритные размеры БП должны быть не более 96×48×90 мм.
1.1.7 Масса БП должна быть не более 0,3 кг.
1.1.8 Крепление БП в разметке щита выполняется двумя кронштейнами, на
щите - зажимом.
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
3
1.1.9 Между первичной и вторичной (вторичными) обмоткой (обмотками)
напряжение электрической прочности не менее 1500 В.
1.1.10 Мощность, потребляемая БП, не должна превышать:
-
15 Вт для БПИ5-1, ток нагрузки 1А;
-
30 Вт для БПИ5-1, ток нагрузки 3А.
1.1.11 БП относятся к восстанавливаемым, ремонтируемым изделиям.
1.1.12 Среднее время восстановления работоспособного состояния 0,5 ч.
1.1.13 Норма средней наработки до отказа 10000 ч в условиях эксплуата-
ции по ГОСТ 18953.
1.1.14 Средний срок службы блока питания - не менее 10 лет.
1.1.15 Сопротивление изоляции между корпусом и изолированными по по-
стоянному току электрическими цепями должно быть не менее 40 МОм.
1.1.16 Изоляция электрических цепей, изолированных по постоянному току,
должна выдерживать при нормальных условиях в течение 1 мин действие испыта-
тельного напряжения практически синусоидальной формы частотой от 45 до 65 Гц с
действующим значением 1,5 кВ.
1.1.17 Изменение значения выходного напряжения, вызванное отклонением
температуры окружающего воздуха от нормальной (20 ± 5) °С, не должно превы-
шать ± 0,5 % значения выходного напряжения при нормальной температуре на ка-
ждые 10 °С изменения температуры.
1.1.18 БП в транспортной таре должны обладать прочностью при транспор-
тировании, т.е. должны выдерживать без повреждений в течение 2 часов транс-
портную тряску с ускорением 30 м/с2, частотой от 80 до 120 ударов в минуту.
1.1.19 БП должны быть тепло-, холодо-, влагопрочными, т.е. должны сохра-
нять свои характеристики после воздействия на них влияющей величины в пре-
дельных условиях транспортирования при температуре от минус 25 до плюс 50 °С и
относительной влажности 95 % при температуре 25 °С.
1.1.20 БП должны сохранять свои характеристики после пребывания в пы-
ленесущей среде.
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
4
1.2 Комплектность
1.2.1 В комплект поставки должны входить:
- блок питания - 1шт.;
- кронштейн - 2 шт.;
- винт М3 - 2 шт.;
- зажим - 1 шт.;
- паспорт - 1 экз.
1.3 Маркировка
1.3.1 Маркировка БП должна соответствовать ГОСТ 18953 и комплекту
конструкторской документации, указанному в 1.1.2.
1.3.2 На каждом БП должны быть нанесены следующие надписи и обозна-
чения:
- товарный знак;
- тип БП;
- год выпуска;
- входное напряжение (напряжение сети);
- выходное напряжение с допустимым отклонением;
- номинальный (максимальный) ток нагрузки.
1.3.3 Маркировка БП, надписи, обозначения, места и способ нанесения
маркировки должны соответствовать комплекту конструкторской документации,
указанному в 1.1.2.
1.3.4 Маркировка транспортной тары должна производиться в соответствии с
ГОСТ Р 52931 и комплектом конструкторской документации, указанным в 1.1.2.
На транспортную тару с БП должны наноситься манипуляционные знаки:
«Хрупкое - осторожно», «Беречь от влаги».
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
5
1.4 Упаковка
1.4.1 Упаковка БП должна соответствовать требованиям ГОСТ Р 52931 и
комплекту конструкторской документации, указанному в 1.1.2
1.4.2 В качестве потребительской тары применяются упаковочные коробки
из гофрированного картона по ГОСТ Р 52901.
1.4.3 Приборы консервации не подвергаются.
1.4.4 В качестве транспортной тары применяются ящики из листовых дре-
весных материалов по ГОСТ 5959, ящики дощатые по ГОСТ 2991 или из гофри-
рованного картона по ТУ 5471-002-47376014-06. В качестве амортизационного
материала применяется древесная стружка по ГОСТ 5244 или гофрокартон по
ГОСТ 7376.
2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
2.1 Требования безопасности должны соответствовать ГОСТ 18953.
3 ПРАВИЛА ПРИЕМКИ
3.1 Для проверки соответствия БП требованиям настоящих технических
условий устанавливаются следующие виды испытаний:
- приемо-сдаточные;
- периодические;
- типовые;
- на надежность;
Объем и последовательность приемо-сдаточных и периодических испыта-
ний должны соответствовать таблице 3.
3.2 Приемо-сдаточные испытания проводятся для БП в соответствии с тре-
бованиями ГОСТ 18953 и ГОСТ Р 52931.
Приемо-сдаточные испытания БП проводятся ОТК предприятия-
изготовителя.
Приемо-сдаточным испытаниям подвергается каждый БП.
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
6
Таблица 3
Номер пункта
Вид испытаний
Наименование испытаний
и проверок
технических
методов ис-
приемо-
периоди-
требований
пытаний
сдаточные
ческие
1.
Проверка на соответствие кон-
1.1.1, 1.1.2,
структорской
документации,
1.1.5 -1.1.8,
комплектности, маркировки и
1.2.1,
4.1, 4.2
+
+
упаковки
1.3.1-1.3.4,
1.4.1-1.4.4
2.
Проверка габаритных размеров
1.1.6, 1.1.7
4.2
-
+
и массы
3.
Определение значения выход-
1.1.3
4.4
+
+
ного напряжения
4.
Проверка напряжения пульса-
ции при минимальном входном
1.1.3
4.5
+
+
напряжении
5.
Определение мощности, по-
1.1.10
4.6
-
+
требляемой блоком питания
6.
Проверка электрической проч-
1.1.16
4.7
-
+
ности изоляции
7.
Проверка сопротивления изоля-
1.1.15
4.8
+
+
ции
8.
Испытание на холодоустойчи-
1.1.17
4.9
-
+
вость, теплоустойчивость
9.
Испытание на прочность при
1.1.18
4.10
-
+
транспортировании
10.Испытание на теплопрочность,
холодопрочность и влагопроч-
1.1.19
4.11
-
+
ность
11.Испытание на пылезащищен-
1.1.20
4.12
-
+
ность
Примечания
1 Знак «+» означает, что испытания проводятся.
2 Знак «-» означает, что испытания не проводятся.
Если в процессе приемо-сдаточных испытаний будет обнаружено несоот-
ветствие БП требованиям хотя бы одного из пунктов, перечисленных в таблице 3,
то такой БП считается не выдержавшим испытания и возвращается в цех для уст-
ранения дефекта и повторного предъявления ОТК.
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
7
Повторные испытания проводятся в полном объеме приемо-сдаточных ис-
пытаний и их результаты являются окончательными.
БП прошедшие приемо-сдаточные испытания, должны иметь клеймо ОТК.
3.3 Периодические испытания проводятся в соответствии с требованиями
ГОСТ 18953.
Периодичность испытаний БП выбирается из ряда: 12, 24 и 36 месяцев.
При положительных результатах трех последовательно проведенных перио-
дических испытаний БП необходимо переходить на следующую в установленном
ряду периодичность, но при неудовлетворительных результатах очередных перио-
дических испытаний следует возвращаться к их прежней периодичности.
3.4 Типовые испытания проводятся с целью проверки соответствия БП тре-
бованиям настоящих технических условий в случае внесения изменений в конст-
рукцию или в технологию производства, влияющих на метрологические и техни-
ческие характеристики или работоспособность БП.
Типовые испытания проводятся по программе, разработанной предпри-
ятиием-изготовителем.
Типовым испытаниям подвергаются два БП, в конструкцию или техноло-
гию изготовления которых внесены предлагаемые изменения.
При положительных результатах типовых испытаний изменения вносятся
в конструкторскую или технологическую документацию на БП в установленном
порядке.
При отрицательных результатах типовых испытаний изменения в конст-
рукторскую или технологическую документацию не вносятся.
3.5 Испытания на надежность
Контрольные испытания на безотказность БП (1.1.13) проводятся один раз
в три года, а так же после модернизации, влияющей на безотказность, односту-
пенчатым методом с ограниченной продолжительностью испытаний по
ГОСТ 27.403 и РД 50-690-89.
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
8
Число БП, используемых для контроля установленных показателей надеж-
ности, должно быть не менее пяти.
Контрольные испытания на безотказность проводятся на блоках питания им-
пульсных БПИ5-1.
Формирование выборки - методом случайных чисел по ГОСТ 18321.
Исходные данные для плана испытаний:
- приемочное значение вероятности безотказной работы Рα = 0,82;
- браковочное значение вероятности безотказной работы Рβ = 0,4;
- риск изготовителя α = 0,1;
- риск потребителя β = 0,2;
- закон распределения времени безотказной работы - экспоненциальный;
- количество опытов n = 4;
- продолжительность испытаний tu = 2000 ч.;
- приемочное число отказов с = 1.
Результаты испытаний на безотказность считать положительными, если
число отказов менее или равно приемочному числу отказов.
3.7 Контрольные испытания на ремонтопригодность (1.1.12) проводятся
один раз при первой промышленной партии, а также при типовых испытаниях в
случае модернизации приборов, приводящих к изменению показателей ремонто-
пригодности.
Исходные данные для планирования испытаний:
- приемочное значение вероятности восстановления Рαβ = 0,95;
- браковочное значение вероятности восстановления Рβα = 0,6;
- риск изготовителя α = 0,1;
- риск потребителя β = 0,2;
- закон распределения среднего времени восстановления - экспоненци-
альный;
- количество опытов n = 3;
- продолжительность испытаний tu = 9 ч.;
- приемочное число невосстановлений с = 0.
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
9
Испытания на ремонтопригодность проводятся путем имитации или моде-
лирования отказов и проведения операций ремонта на исправном образце.
Результаты испытаний на ремонтопригодность считать положительными,
если число невосстановлений меньше или равно приемочному числу невосста-
новлений.
4 МЕТОДЫ ИСПЫТАНИЙ
4.1 Методы испытаний БП должны соответствовать требованиям
ГОСТ 18953, ГОСТ Р 52931 и настоящих технических условий.
4.2 Проверка выполнения требований 1.1.1, 1.1.2, 1.1.5 - 1.1.8, 1.2.1, 1.3.1 -
1.3.4, 1.4.1 - 1.4.4 должна производиться средствами измерений, обеспечиваю-
щими необходимую точность (перечень средств измерений и оборудования, необ-
ходимых для контроля и испытаний, приведен в приложении Б) и визуально, пу-
тем сличения с чертежами и другими документами.
4.3 Все испытания, если их условия не оговариваются при описании от-
дельных методов испытаний, следует производить при нормальных условиях
применения, приведенных таблице 4.
Таблица 4
Нормальные условия
Влияющая величина
эксплуатации
Температура окружающего воздуха, °С
20 ± 5
Относительная влажность, %
от 30 до 80
Атмосферное давление, кПа (мм рт.ст.)
от 70 до 106 (от 537 до 795)
+10
Частота питающей сети, Гц
50
-1
Внешнее магнитное поле
магнитное поле Земли
Форма кривой переменного тока и на-
синусоидальная, коэффициент искаже-
пряжения
ния ≤ 5 %
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
10
4.4 Проверку выходного напряжения БП проводят при минимальном, но-
минальном и максимально допустимом напряжениях питающей сети (см. 1.1.3) с
помощью вольтметра. Подключение приборов производить по рисунку 1 для
БПИ5-1.
Примечания - При токе нагрузки 1 А сопротивление R = 5 Ом (мощность
не менее 10 Вт), при токе нагрузки 3 А сопротивление R = 1,67 Ом (мощность не
менее 20 Вт).

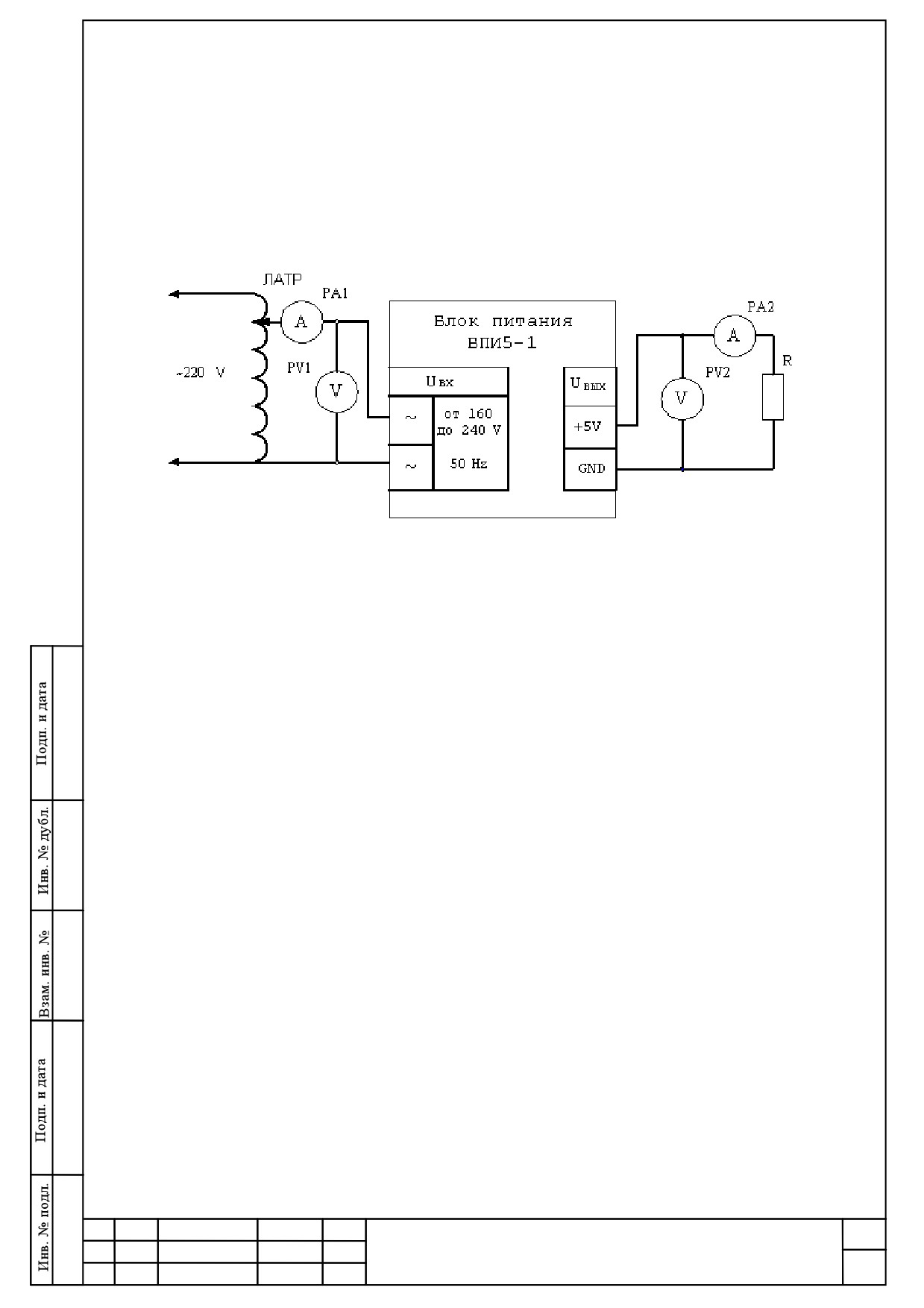

Рисунок 1 - Схема проверки блока питания БПИ5-1
4.5 Значение пульсации выходного напряжения проверяют при минималь-
ном входном напряжении (см. 1.1.3 ) и полной нагрузке с помощью осциллографа.
Допустимые пульсации приведены на рисунке 2.
4.6 Определение мощности, потребляемой БП (1.1.10), следует произво-
дить методом амперметра-вольтметра. Вольтметр PV1 подключать параллельно
цепи питания, амперметр PА1 в разрыв цепи питания (рисунок 1). Мощность счи-
тается по формуле:
Pпотр = Uпит · Iпотр
(1),
где Pпотр - потребляемая мощность;
Uпит - напряжение питающей сети;
Iпотр - потребляемый ток.
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
11
4.7 Электрическую прочность изоляции испытывать по ГОСТ Р 52931 на
пробойной установке мощностью не менее 0,25 кВ·А на стороне высокого напря-
жения при отсутствии внешних соединений.

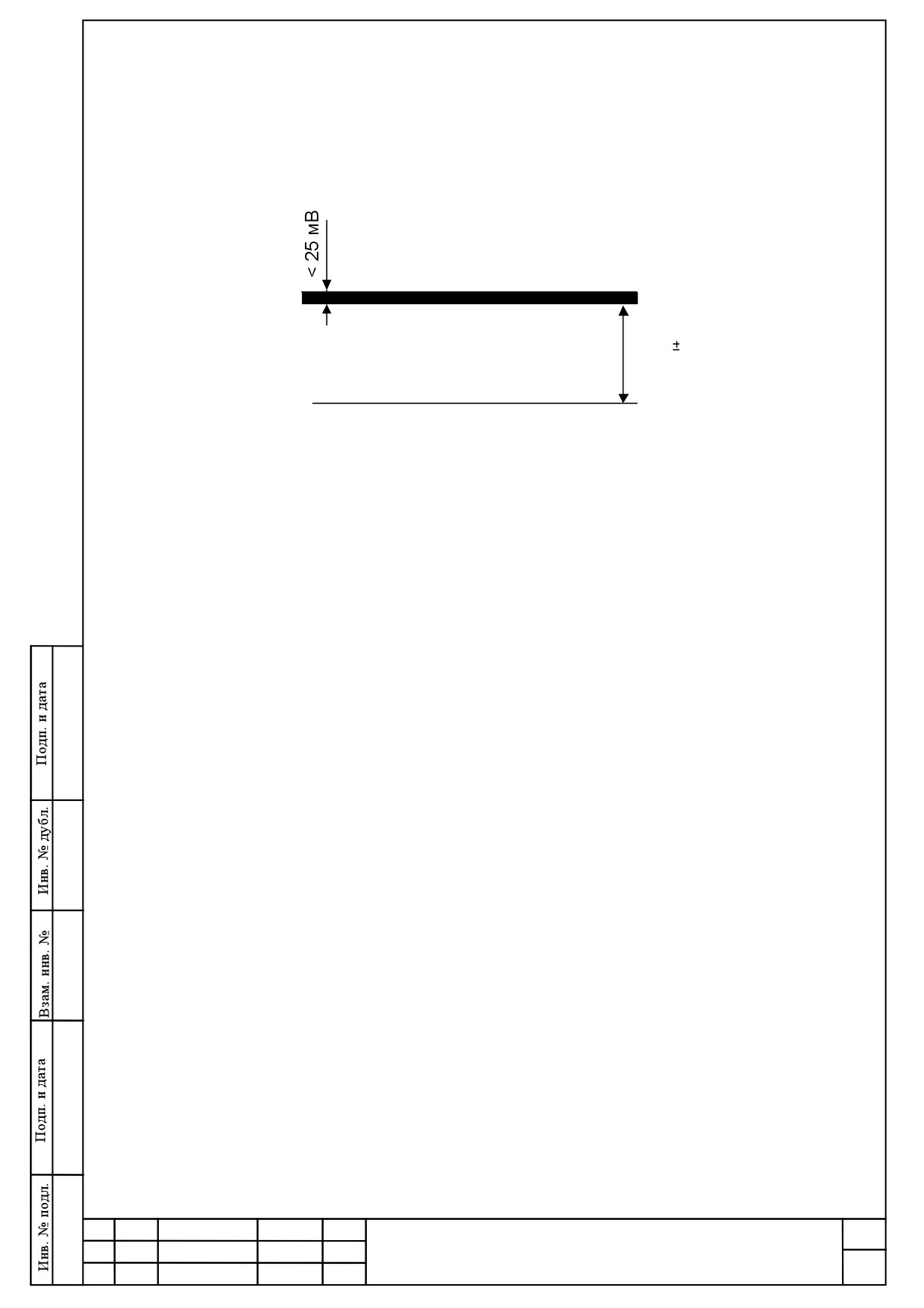

Uвых
5 B
5 %
0 В
для импульсных БП
Рисунок 2 - Осциллограмма пульсаций выходного напряжения
Испытательное напряжение повышать плавно, начиная с нуля или со
значения, не превышающего номинальное рабочее напряжение цепи, до
испытательного со скоростью, допускающей возможность отсчета показаний
вольтметра, но не менее 100 В/с.
Изоляцию выдерживают под действием испытательного напряжения в
течение 1 мин, затем напряжение плавно снижают с такой же скоростью до нуля
или до значения, не превышающего номинальное значение.
Испытательное напряжение с действующим значением 1,5 кВ и частотой
50 Гц прикладывать между любой клеммой входной цепи питания и клеммой
«GND» выходной цепи БП и между любой клеммой входной цепи питания и
любой точкой на лицевой металлической панели (без повреждения покрытия).
БП считают выдержавшим испытание, если не произошло пробоя или
перекрытия изоляции. Появление коронного разряда или шума при испытании не
являются признаками неудовлетворительных результатов испытаний.
4.8 Проверку сопротивления изоляции проводят измерением сопротивле-
ния между любой клеммой входной цепи питания и клеммой «GND» выходной
цепи БП и между любой клеммой входной цепи питания и любой точкой на лице-
вой металлической панели (без повреждения покрытия).
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
12
Сопротивление изоляции измерять омметром или автоматическими сред-
ствами измерения сопротивления изоляции с погрешностью, не превышающей
± 20 %.
Отсчет показаний проводится по истечении 30 секунд после приложения
напряжения, при котором проверяют сопротивление изоляции.
Прибор считают выдержавшим испытание, если он соответствует требова-
нию 1.1.15.
4.9 Определение изменения показаний, вызванного отклонением темпера-
туры окружающего воздуха следует проводить по методике, изложенной в пункте
4.4, только при номинальном напряжении питания.
Продолжительность испытаний БП на определение изменения показаний,
вызванного отклонением температуры, не менее 2 ч.
Дополнительную погрешность БП, вызванную изменением температуры
окружающего воздуха, определить по формуле:
it
i
10,
2
t
t
и tн
где Δt - значение дополнительной погрешности от измерения температуры
окружающей среды на каждые 10 оС в пределах рабочих температур;
Δit
− значение абсолютной погрешности в i-той контрольной точке при
верхнем (нижнем) значении (tu) температуры в рабочих условиях;
Δi
− значение абсолютной погрешности в i-той контрольной точке при
температуре (tн) в нормальных условиях.
БП считают выдержавшими испытания по изменению показаний, вызван-
ному отклонением температуры, если в процессе испытаний они соответствуют
требованиям 1.1.16, а после испытаний и выдержки в нормальных условиях при-
менения в течение не менее 6 часов соответствуют 1.1.3.
4.10 Испытание БП на прочность при транспортировании (1.1.18) следует
проводить при ускорении 30 м/c2, частоте от 80 до 120 ударов в минуту.
Продолжительность испытаний не менее 2 ч.
Испытания БП проводятся в транспортной упаковке.
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
13
БП считают выдержавшими испытания, если после испытания при осмотре
не будет обнаружено механических повреждений, а после выдержки в нормальных
условиях в течение не менее 1 часа БП соответствуют требованию 1.1.3.
4.11 Испытание БП на тепло-, холодо-, влагопрочность (1.1.19) следует
проводить по методике, изложенной в ГОСТ 18953.
Испытание БП на теплопрочность не проводится.
Продолжительность испытаний БП не менее 2 ч.
Испытания БП проводятся в транспортной упаковке.
БП считают выдержавшими испытания на холодопрочность, влагопроч-
ность, если после испытаний и выдержки их в нормальных условиях соответст-
венно в течение 6 ч и 24 ч они соответствуют требованию 1.1.3.
4.12 Испытание БП на пылезащищенность (1.1.20) следует проводить в ка-
мере для испытания на пылезащищенность в течение 2 часов.
БП считают выдержавшими испытание, если внутри БП отсутствует пыль
в количествах, мешающих работоспособному состоянию, и после выдержки в
нормальных условиях в течение не менее 1 часа БП соответствуют требованию
1.1.3.
5 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1 Транспортирование БП должно производиться в соответствии с
ГОСТ Р 52931 транспортом любого вида в крытых транспортных средствах.
При транспортировании самолетом, БП должны быть размещены в отап-
ливаемых герметизированных отсеках.
5.2 Трюмы судов, кузова автомобилей, используемые для перевозки БП,
практически не должны иметь следов цемента, угля, химикатов и т.д.
5.3 Значения механических и климатических воздействий на БП при
транспортировании не должны превышать указанных в 1.1.19, 1.1.18.
5.4 Транспортирование БП должно производиться в соответствии с дейст-
вующими на данном виде транспорта правилами, утвержденными в установлен-
ном порядке.
5.5 Отправки могут быть мелкими и малотоннажными в зависимости от
количества БП, отгружаемых в один адрес.
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
14
5.5 Хранение БП, изготавливаемых для эксплуатации в условиях уме-
ренного климата, следует производить в соответствии с требованиями
ГОСТ Р 52931 при температуре окружающего воздуха от 5 до 40 °С и относи-
тельной влажности 80 % при температуре 25 °С.
5.6 Хранить БП без упаковки следует при температуре окружающего воз-
духа от 10 до 35 °С и относительной влажности 80 % при температуре 25 °С. Хра-
нение БП у изготовителя и потребителя следует производить в закрытых склад-
ских помещениях на стеллажах в потребительской таре.
6 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
6.1 При работе с БП нет необходимости в специальных мерах защиты, т.к.
блок не создает факторы, влияющие на здоровье обслуживающего персонала
(электрических и радиационных полей, вибрации и др.), что обеспечивается са-
мим принципом работы блока и его конструкцией.
7 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
7.1 Изготовитель гарантирует соответствие БП требованиям настоящих
технических условий при соблюдении условий эксплуатации, хранения, транс-
портирования и монтажа.
7.2 Гарантийный срок хранения - 12 месяцев с момента изготовления БП.
7.3 Гарантийный срок эксплуатации - 24 месяца со дня ввода БП в экс-
плуатацию.
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
15
ПРИЛОЖЕНИЕ А
(обязательное)
ПЕРЕЧЕНЬ
документов, на которые даны ссылки в технических условиях
Таблица А.1
Обозначение
Наименование
Номер пункта ТУ
Надежность в технике.
ГОСТ 27.410 - 87
3.5
Методы контроля показа-
телей надежности и планы
контрольных испытаний
на надежность
Ящики дощатые неразбор-
ГОСТ 2991 - 85
1.4.4
ные для грузов массой до
500 кг. Общие техниче-
ские условия
Стружка древесная. Тех-
ГОСТ 5244 - 79
1.4.4
нические условия
Ящики из листовых дре-
ГОСТ 5959 - 80
1.4.4
весных материалов нераз-
борные для грузов массой
до 200 кг. Общие техниче-
ские условия
Картон гофрированный.
ГОСТ Р 52931-08
1.4.2, 1.4.4
Общие технические усло-
вия
Приборы контроля и регу-
ГОСТ Р 52931-2008
введение, 1.3.4, 1.4.1,
лирования технологиче-
3.2, 4.1, 5.1, 5.6
ских процессов. Общие
технические условия
Степени защиты, обеспе-
ГОСТ 14254 - 96
введение
чиваемые оболочками
(Код IP)
Статистический контроль
ГОСТ 18321 - 73
3.5
качества. Методы случай-
ного отбора выборок
штучной продукции
Источники питания элек-
ГОСТ 18953 - 73
1.1.1, 1.1.13, 1.3.1, 2.1,
трические ГСП. Общие
3.2, 3.3, 4.1, 4.11
технические условия
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
16
Продолжение таблицы А.1
Обозначение
Наименование
Номер пункта ТУ
Методы оценки показаний
РД 50-690-89
3.5
надежности по экспери-
ментальным данным
ТУ 5471-002-47376014-06
1.4.4
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
17
ПРИЛОЖЕНИЕ Б
(рекомендуемое)
ПЕРЕЧЕНЬ
оборудования, необходимых для контроля и испытаний блока питания
Таблица Б.1
Технические требования
к измеряемому
Рекомендуемое оборудование
(задаваемому параметру)
Допус-
Основная
Номиналь-
тимая
погрешность
Параметр
ное
Наименование
Тип
Кол.
погреш-
(класс
значение
ность
точности)
Напряже-
Прибор элек-
ние по-
троизмеритель-
Ц4313
Кл. точности
5 В
5 %
2
стоянного
ный комбини-
Ц4315
1,5
тока
рованный
200 мА,
Постоян-
250 мА,
Вольтампер-
М2044
0,2 %
1
ный ток
1А,
метр
3 А
Вольтметр
Перемен-
до 2А,
универсаль-
В7-54/3
0,4 %
1
ный ток
50 Гц
ный
Напряже-
Осциллограф
10 мВ,
ние пуль-
универсаль-
С1-83
1
25 мВ
сации
ный
С5-37B-5-3,3 Ом
1,67 Ом
Резистор
± 10 %
2
ОЖО.467.540 ТУ
С5-37B-5-5,1 Ом
5 Ом
Резистор
± 10 %
1
ОЖО.467.540 ТУ
Сопро-
С2-33Н-2-
тивление
24,9 Ом
нагрузки
24,9 Ом
Резистор
1
± 1 %-А-В-В-А
ОЖО.467.173 ТУ
С2-33Н-2-20Ом
20 Ом
Резистор
1
± 1%-А-В-В-А
ОЖО.467.173 ТУ
Напряже-
от 160
Прибор ком-
ние пере-
±[0,4+0,25×
до 240 В,
бинированный
Щ301-1
1
менного
×(Uк/Ux-I)]
50 Гц
цифровой
тока
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
18
Продолжение таблицы Б.1
Технические требования
к измеряемому
Рекомендуемое оборудование
(задаваемому параметру)
Допус-
Основная
Номи-
тимая
погреш-
Параметр
нальное
Наименование
Тип
Кол.
погреш-
ность (класс
значение
ность
точности)
Весы лабора-
Масса
ВЛК-500-М
±20 мг
1
торные
Габарит-
Штангенцир-
ЩЦ-11-250-
ные разме-
0,05 мм
1
куль
0,05
ры
Сопротив-
кл. точно-
ление изо-
40 МОм
Мегаомметр
М4100/1
1
сти 1,0
ляции
Электри-
Установка
ческая
1,5 кВ
универсальная
УПУ-10М
10 %
1
прочность
пробойная
изоляции
Точность
поддержа-
Термокамера
TV-1000
ния темпе-
1
ратуры
±3 °С
Точность
поддержа-
ния темпе-
ратуры
Климокамера
КРК-3522/51
1
±3 °С, отно-
сительной
влажности
± 3 %
Стенд для
транспортной
КБ-1096
1
тряски
Камера для
испытания на
КРК-0,5 М
1
пылезащи-
щенность
Примечания
1 Uк - верхний предел диапазона измерений, Ux - показание прибора.
2 Допускается применение других средств измерений и оборудования, анало-
гичных по своим техническим и метрологическим характеристикам и обеспечи-
вающих заданные режимы испытаний.
Лист
ТУ 25-7504.166-2003
Изм. Лист
№ докум.
Подпись
Дата
19
