ИЗМЕРИТЕЛЬ КОЭФФИЦИЕНТА МОЩНОСТИ Ц42309. Руководство по эксплуатации 0ПЧ.140.296

Настоящее руководство по эксплуатации содержит краткое описание

конструктивного исполнения, сведения по основным техническим параметрам,

необходимым для правильной эксплуатации измерителя коэффициента мощно-

сти Ц42309 (в дальнейшем - прибора).

1 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При выполнении измерений в схемах с прибором и при поверке прибора

обслуживающий персонал должен соблюдать требования по технической экс-

плуатации электроизмерительных приборов.

По способу защиты человека от поражения электрическим током прибо-

ры относятся к классу 0 по ГОСТ 12.2.007.0-75.

ОПИСАНИЕ

2.1 Назначение

2.1.1 Прибор предназначен для измерения коэффициента мощности в

трехфазных трехпроводных цепях переменного тока частотой 50 Гц с симмет-

рией линейных напряжений и симметричной нагрузкой фаз на объектах сферы

обороны, безопасности и промышленности.

2.1.2 Прибор по климатическим условиям предназначен для эксплуатации

в условиях умеренного климата и в общеклиматических условиях при темпера-

туре от минус 40 до плюс 50 °С и относительной влажности 95 % при темпера-

туре 35 °С.

2.1.3 Прибор предназначен для работы в вертикальном положении.

2.2 Технические характеристики

2.2.1 Класс точности прибора - 2,5.

0ПЧ.140.296

Изм

Лист

№ докум.

Подп.

Дата

Разраб.

Смирнов

Лит.

Лист

Листов

Измеритель коэффициента

Пров.

Чамжаев

А

2

16

Зам. зав. ОЩЭИП Лазарев

мощности Ц 42309

Н.контр.

Федорова

Руководство по эксплуатации

Утв.

2.2.2 Диапазон измерений, номинальные напряжения и токи, способ

включения прибора в электрическую цепь приведены в таблице 1.

Таблица 1

Диапазон

Номинальное на-

Номинальный

Способ включения

измерений

пряжение, В

ток, А

127

220

5

Непосредственный

0,5-1-0,5

380

0,9-1-0,2

Через трансформаторы

100

1; 5

тока и напряжения

2.2.3 Время установления рабочего режима прибора не более 15 мин.

2.2.4 Предел допускаемого значения основной приведенной погреш-

ности прибора равен ± 2,5 % при изменении тока в последовательных цепях

от 40 до 100 % от номинального, без учета погрешности измерительного

трансформатора напряжения и тока.

Нормирующее значение при установлении приведенной погрешно-

сти принимается равным арифметической сумме конечных значений диапа-

зона измерений.

2.2.5 Предел допускаемого значения вариации показаний равен полу-

торакратному пределу допускаемого значения основной погрешности.

2.2.6 Отклонение указателя прибора от отметки механического нуля

при плавном подводе указателя к этой отметке от наиболее удаленной от нее

отметки шкалы не превышает 1,20 мм.

2.2.7 Изменение показаний прибора, вызванное:

- изменением положения от нормального положения в любом направ-

лении на

5 °, не превышает ± 1,25 %;

- отклонением номинального напряжения на ± 15 %, не превышает ± 2,5 %;

- отклонением частоты от нормальной на ± 10 %, не превышает ± 2,5 %;

Лист

ОПЧ.140.296

Изм

Лист

№ докум.

Подп.

Дата

3

- влиянием внешнего однородного магнитного поля напряженностью

0,4 кА/м, синусоидально изменяющегося во времени с частотой, одинаковой с

частотой тока, протекающего по измерительным цепям испытуемого прибо-

ра, при самых неблагоприятных направлениях и фазе магнитного поля, не

превышает ± 1,5 %;

- влиянием искажения формы кривой переменного тока и напряже-

ния с коэффициентом искажения 20 %, не должно превышать

± 2,5 %.

- отклонением температуры окружающего воздуха от (20 ± 5)°С

до 50 °С (или минус 40 °С), на каждые 10 °С изменения температуры, не

превышает ± 2,0 %;

- отклонением относительной влажности от нормальной (30 - 80) %

до 95 % при температуре (20 ± 5) °С не превышает ± 2,5 %.

2.2.8 Изоляция между корпусом и изолированными от корпуса элек-

трическими цепями при нормальных условиях применения выдерживает в

течение 1 мин действие испытательного напряжения переменного тока час-

тотой (50 ± 1) Гц, значение которого 2 кВ.

2.2.9 Изоляция между последовательной и параллельной цепями при-

бора, а также между раздельными последовательными цепями выдерживает в

течение 1 мин действие испытательного напряжения переменного тока часто-

той (50 ± 1) Гц:

- 1,5 кВ - для номинальных напряжений 100, 127, 220 В;

- 2,0 кВ - для номинального напряжения 380 В.

2.2.10 Сопротивление изоляции между корпусом и изолированными

электрическими цепями не менее 20 МОм.

2.2.11 Прибор является вибропрочным при ускорении 15 м/с2, частоте

30 Гц.

2.2.12 Прибор является ударопрочным при ускорении 70 м/с2, частоте

от 10 до 50 ударов в минуту.

Лист

ОПЧ.140.296

Изм

Лист

№ докум.

Подп.

Дата

4

2.2.13 Прибор выдерживает транспортную тряску с ускорением

30 м/с2, частотой от 80 до 120 ударов в минуту.

2.2.14 Прибор выдерживает перегрузку током, равным 120 % номи-

нального значения для всех цепей тока одновременно в течение 2 ч.

2.2.15 Прибор выдерживает без повреждений кратковременные пере-

грузки током и напряжением:

а) девять ударов током, превышающим в десять раз номинальное зна-

чение, продолжительностью 0,5 с, с интервалом в 1мин;

б) девять ударов напряжением, превышающим в два раза номиналь-

ное значение, продолжительностью 0,5 с, с интервалом в 1 мин;

в) один удар током, превышающим в десять раз номинальное значе-

ние, продолжительностью 5 с;

г) один удар напряжением, превышающим в два раза номинальное

значение, продолжительностью 5 с.

2.2.16 Прибор тепло-, холодо-, влагопрочный, т.е. сохраняет свои ха-

рактеристики после воздействии температуры от минус 50 °С до плюс 50 °С

и относительной влажности 95 % при температуре 35 °С.

2.2.17 Габаритные размеры прибора не превышают 96 × 96 × 100 мм.

Масса прибора не превышает 0,6 кг.

2.2.18 Норма средней наработки на отказ прибора - 32000 ч.

2.2.19 Срок службы - не менее 10 лет.

2.3 Устройство и работа

2.3.1 Измеритель коэффициента мощности представляет собой щито-

вой прибор, состоящий из стрелочного прибора магнитоэлектрической сис-

темы и электронного преобразователя коэффициента мощности в трехфаз-

ных трехпроводных сетях переменного тока в сигнал постоянного тока.

Лист

ОПЧ.140.296

5

Изм

Лист

№ докум.

Подп.

Дата

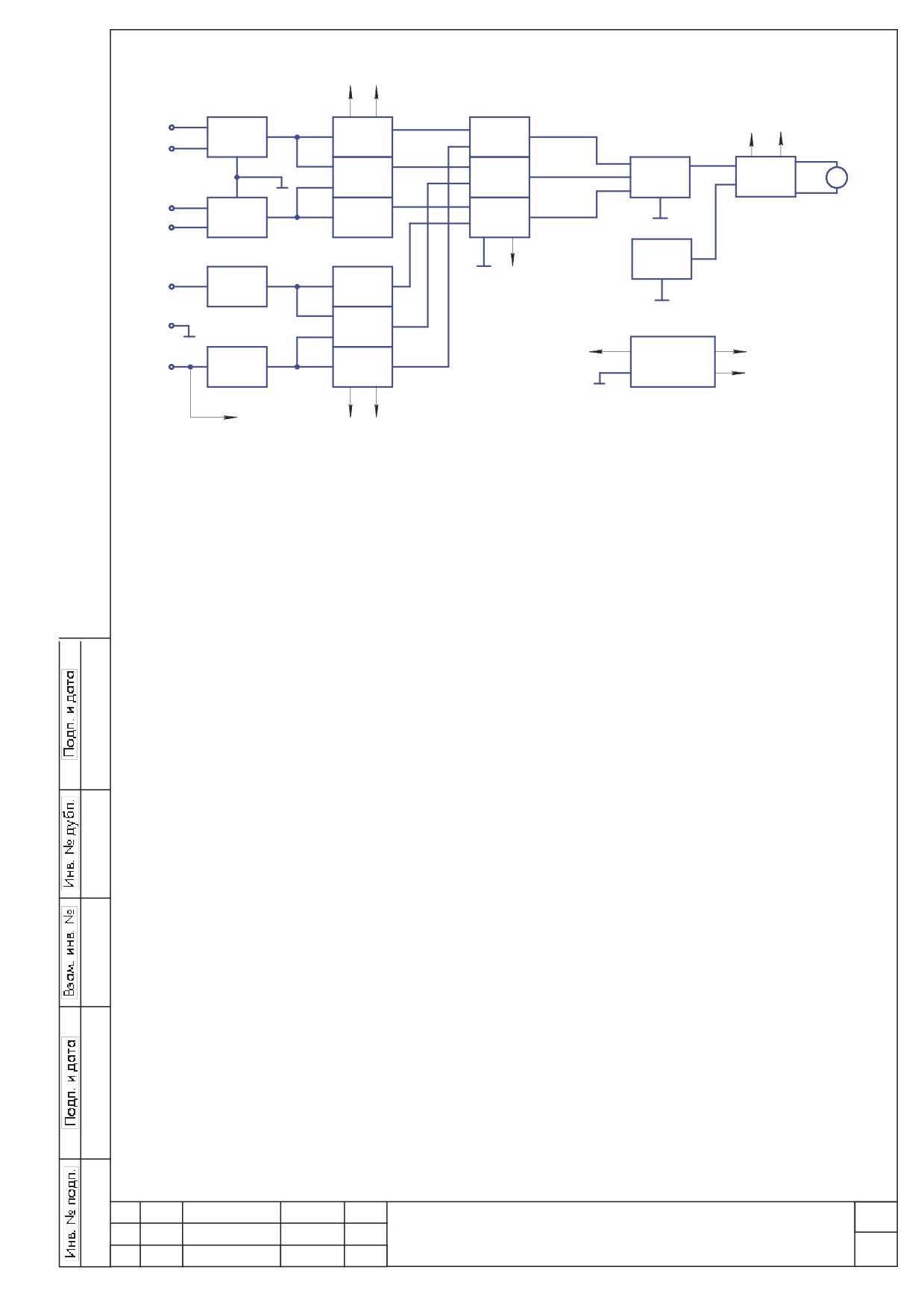

2.3.2 Структурная схема прибора приведена на рисунке 1.

В основу прибора положено преобразование фазового сдвига между

линейными напряжениями трехфазной сети и соответствующими фазными

токами в последовательность прямоугольных импульсов с последующим их

суммированием и усреднением в постоянную составляющую, управляющую

током измерительного механизма, шкала которого отградуирована в едини-

цах cos ϕ.

Основными устройствами прибора являются фазовые детекторы

ФД1 … ФД3, выполненные на элементах ИСКЛЮЧАЮЩЕЕ ИЛИ.

Измеряемые токи и напряжения через входные измерительные цепи

тока ВЦТ1, ВЦТ2 и напряжения ВЦН1, ВЦН2 прибора поступают на входы

компараторов КТ1 … КТ3, КН1 … КН3, с помощью которых определяются

моменты перехода через нулевое значение указанных синусоидальных сиг-

налов.

Входы фазовых детекторов, подключенные к выходам компараторов

сигналов тока и напряжения определенным образом, обеспечивают форми-

рование прямоугольных импульсов с удвоенной частотой измеряемых сиг-

налов и скважностью, пропорциональной углу сдвига фаз между линейными

напряжениями UA

B, UBC, UCA и соответствующими фазными токами IC, IA, IB.

Лист

ОПЧ.140.296

6

Изм

Лист

№ докум.

Подп.

Дата

- U + U

- U + U

I А

В Ц Т 1

К Т 1

Ф Д 1

У И Т

И М

К Т 2

Ф Д 2

Ф Н Ч

I С

В Ц Т 2

К Т 3

Ф Д 3

Ф Н С

+ U

À

В Ц Н 1

К Н 1

Â

К Н 2

с

+ U

К Н 3

И П Н

Ñ

В Ц Н 2

-U

с

- U + U

ВЦТ1, ВЦТ2 - входные цепи тока;

ВЦН1, ВЦН2 - входные цепи напряжения;

КТ1, КТ2, КТ3 - компараторы сигналов тока;

КН1, КН2, КН3 - компараторы сигналов напряжения;

ФД1, ФД2, ФД3 - фазовые детекторы;

ФНЧ - фильтр низких частот;

ФНС - формирователь напряжения смещения;

УИТ - управляемый источник тока;

ИПН - источник питающего напряжения;

ИМ - измерительный механизм.

Рисунок 1 - Структурная схема измерителя коэффициента мощности

Фильтр низких частот ФНЧ суммирует сигналы фазовых детекторов

и выделяет постоянную составляющую, пропорциональную коэффициенту

мощности контролируемой трехфазной сети. Напряжение с выхода ФНЧ

управляет источником тока УИТ через измерительный механизм ИМ,

стрелка которого отклоняется на угол, соответствующий значению cos ϕ.

Лист

ОПЧ.140.296

Изм

Лист

№ докум.

Подп.

Дата

7

Схема прибора содержит формирователь напряжения смещения

ФНС, необходимый для настройки показаний на начальную отметку диапа-

зона измерений.

Питание схемы осуществляется трансформаторным источником пи-

тания ИПН, преобразующим линейное напряжение контролируемой трех-

фазной сети в постоянное напряжение ± 9 В.

2.4 Перечень возможных неисправностей

2.4.1 Ремонт прибора может проводиться только в условиях специа-

лизированных ремонтных организаций или на предприятии-изготовителе

указанного изделия.

2.4.2 После ремонта должна быть проведена проверка прибора в объ-

еме приемо-сдаточных испытаний по техническим условиям

ТУ 25-7504.191-2006.

2.4.3 Перечень возможных неисправностей прибора и способы устра-

нения их приведены в таблице 2.

2.4.4 Нарушение клейм прибора, исключающих доступ к электронному

преобразователю, в течение гарантийного срока не допускается. Указанное

нарушение лишает потребителя права на гарантийный ремонт.

Лист

ОПЧ.140.296

8

Изм

Лист

№ докум.

Подп.

Дата

Таблица 2

Характер прояв-

ления

не-

Возможная причина

Способ устранения

исправностей

Стрелка прибора

С помощью прибора

Обрыв в цепи под-

не отклоняется при

комбинированного обна-

ключения измерительно

-

включении в сеть

ружить обрыв и устранить

го механизма

его

Прибор не реа-

Обрыв или неисправ-

С помощью прибора

гирует на измене-

ный элемент во вход-

комбинированного обна-

ния угла сдвига

ных цепях тока и на-

ружить обрыв или неис-

фаз

пряжения

правный элемент и устра-

нить неисправность

При включении

Неисправный элемент

С помощью осцилло-

в сеть стрелка

или обрыв в схеме

графа обнаружить неис-

прибора отклоня-

управляемого источника

правность и устранить ее

ется за пределы

тока.

шкалы

Неисправность в схеме

источника питающего на-

пряжения

2.5 Комплектность

2.5.1 В комплект поставки входят:

- прибор - 1шт.;

- гайки, шайбы, скобы, кронштейны, шпильки для крепления прибора

к щиту и подключения в электрическую сеть;

- паспорт - 1 экз.;

- руководство по эксплуатации на партию приборов (по согласованию

с заказчиком) - 1 экз.

Примечание - Измерительные трансформаторы напряжения и тока в

комплект поставки не входят.

По согласованию с заказчиком измерительные трансформаторы тока

могут входить в комплект поставки за отдельную плату.

Лист

ОПЧ.140.296

Изм

Лист

№ докум.

Подп.

Дата

9

2.6 Маркировка и пломбирование

2.6.1 На каждый прибор наносится:

-

обозначение единицы измеряемой величины;

-

обозначение класса точности;

-

обозначение типа прибора;

-

обозначение рода тока;

-

обозначение магнитоэлектрической системы с электронным

устройством в измерительной цепи;

-

номинальное напряжение и ток;

-

обозначение испытательного напряжения изоляции;

-

обозначение нормальной частоты;

-

обозначение товарного знака предприятия-изготовителя;

-

обозначение «ИНД.» и «ЕМК.»;

-

обозначение нормального положения;

-

обозначение генераторных зажимов цепей тока, зажимов цепей

напряжения и тока;

-

обозначение фаз трехфазной цепи;

-

месяц и год изготовления;

-

порядковый номер по системе нумерации изготовителя.

-

обозначение вида климатического исполнения «О 4.1» в составе

условного обозначения типа прибора, для приборов, изготавливаемых для

эксплуатации в общеклиматических условиях

2.6.2 Приборы, прошедшие приемо-сдаточные испытания и первичную

поверку предприятия-изготовителя имеют оттиск поверительного клейма на

правой стороне корпуса прибора (вид сзади) и в паспорте.

2.7 Упаковка

2.7.1 Упаковка прибора производится в потребительскую тару из

гофрированного картона.

Лист

ОПЧ.140.296

Изм

Лист

№ докум.

Подп.

Дата

10

2.7.2 Прибор не подвергается консервации.

2.7.3 В качестве транспортной тары применяются дощатые ящики из

листовых древесных материалов по ГОСТ 5959-80.

3 РАЗМЕЩЕНИЕ И МОНТАЖ

3.1 Прибор предназначен для утопленного монтажа на вертикальных

панелях (щитах), изготавливаемых как из магнитных, так и немагнитных ма-

териалов. Разметка в щите для монтажа прибора приведена на рисунке А.1

(приложение А).

3.2 Монтаж прибора должен быть произведен тщательно, без переко-

сов. Крепление прибора на панели должно быть жестким и не создавать до-

полнительных нагрузок.

3.3 Перед установкой на щит прибор должен быть поверен.

Подключение прибора в измеряемую цепь должно производиться в

соответствии со схемами, приведенными на рисунках Б.1, Б.2 (приложение

Б).

4 УКАЗАНИЯ ПО ПОВЕРКЕ

4.1 Поверка прибора производится в соответствии с МИ 2009-89 и

технических условий ТУ 25-7504.191-2006.

4.2 Периодичность поверки при 8 часовой среднесуточной наработке

- 24 месяца, при 16 часовой наработке - 12 месяцев, при 24 часовой наработ-

ке - 6 месяцев.

Лист

ОПЧ.140.296

Изм

Лист

№ докум.

Подп.

Дата

11

5 ХРАНЕНИЕ

5.1 Приборы должны храниться в потребительской таре, в которой

они поставляются предприятием-изготовителем, на стеллажах в сухих и

чистых помещениях.

В помещениях для хранения приборов содержание пыли, паров ки-

слот и щелочей, агрессивных газов и других вредных примесей, вызываю-

щих коррозию, не должно превышать содержание коррозионно-активных

агентов для атмосфер типа I по ГОСТ 15150-69.

5.2 Хранение приборов до введения в эксплуатацию следует произво-

дить на складах в упаковке предприятия-изготовителя при температуре от 5

до 40 °С и относительной влажности до 80 % при температуре плюс 25 °С.

Без упаковки приборы могут храниться при температуре окружающе-

го воздуха от 10 до 35 °С и относительной влажности до 80 % при темпера-

туре плюс 25 °С.

6 ТРАНСПОРТИРОВАНИЕ

6.1 Приборы могут транспортироваться всеми видами транспорта в

крытых транспортных средствах. При транспортировании самолетом при-

боры должны быть размещены в отапливаемых герметизированных отсе-

ках.

Приборы могут транспортироваться в диапазоне температур от ми-

нус 50 до плюс 50 °С и относительной влажности до 95 % при температуре

плюс 35 °С.

Значения механических воздействий на приборы при транспортиро-

вании не должны превышать указанных в 2.2.13.

Лист

ОПЧ.140.296

12

Изм

Лист

№ докум.

Подп.

Дата

7 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1 Изготовитель гарантирует соответствие прибора требованиям

технических условий при соблюдении потребителем условий эксплуатации,

хранения, транспортирования и монтажа.

7.2 Гарантийный срок хранения - 12 месяцев с момента изготовле-

ния прибора. Гарантийный срок эксплуатации - 18 месяцев со дня ввода

прибора в эксплуатацию.

8 УТИЛИЗАЦИЯ

Прибор не представляет опасности для жизни, здоровья людей и ок-

ружающей среды после окончания срока эксплуатации и подлежит утили-

зации по технологии, принятой на предприятии, эксплуатирующем этот

прибор.

Лист

ОПЧ.140.296

Изм

Лист

№ докум.

Подп.

Дата

13

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Всего

Входящий №

Номера листов (страниц)

листов

сопроводитель-

Изм.

№ докум.

Подпись

Дата

(страниц)

ного докум. и

изме-

заменен-

аннулиро-

новых

в докум.

дата

ненных

ных

ванных

1

2, 9, 12

14

-

-

16

ПЧА.132-2012

Лист

0ПЧ.140.296

16

Изм

Лист

№ докум.

Подп.

Дата

3

///////////////////////////////////////
