ВАТТМЕТР Ц42308/1. Руководство по эксплуатации ОПЧ.140.295

Настоящее руководство по эксплуатации содержит краткое описание

конструктивного исполнения, сведения по основным техническим параметрам,

необходимым для правильной эксплуатации ваттметра Ц 42308/1.

1 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При выполнении измерений в схемах с ваттметром и при поверке ватт-

метра обслуживающий персонал должен соблюдать требования по технической

эксплуатации электроизмерительных приборов.

По способу защиты человека от поражения электрическим током прибо-

ры относятся к классу 0 по ГОСТ 12.2.007.0-75.

2 ОПИСАНИЕ

2.1 Назначение

2.1.1 Ваттметр предназначен для измерения активной мощности в одно-

фазных сетях переменного тока частотой 50, 60, 500, 1000 Гц для применения

на объектах сферы обороны, безопасности и промышленности.

2.1.2 Ваттметр по климатическим условиям предназначен для эксплуата-

ции в условиях умеренного и в общеклиматических условиях при температуре

от минус 40 до плюс 50 °С и относительной влажности 95 % при температуре

35 °С.

2.1.3 Ваттметр предназначен для работы в вертикальном положении.

2.2 Технические характеристики

2.2.1 Класс точности ваттметра - 1,5.

ОПЧ.140.295

Изм

Лист

№ докум.

Подп.

Дата

Разраб.

Смирнов

Лит.

Лист

Листов

Ваттметр Ц 42308/1

Пров.

Чамжаевв

A

2

15

Зам. завОЩЭИП Лазарев

Руководство по эксплуатации

Н.контр.

Федорова

Утв.

2.2.2 Наименование и тип ваттметра, номинальные напряжения и токи,

способ включения в электрическую цепь приведены в таблице 1.

Таблица 1

Наименование и тип

Номинальное

Номинальный

Способ включения

прибора

напряжение, В

ток, А

127

5

Непосредственный

220

Через трансформатор

42308/1

Ц

1; 5

Ваттметр

380

тока

Ц42308/1 04.1

Через трансформато-

100

1; 5

ры тока и напряжения

2.2.3 Номинальный коэффициент мощности cos ϕ = 1.

2.2.4 Время установления рабочего режима ваттметра не более 15 мин.

2.2.5 Предел допускаемого значения основной приведенной погрешно-

сти ваттметра равен ± 1,5 % без учета погрешности измерительного трансфор-

матора тока и напряжения.

Нормирующее значение при установлении приведенной погрешности

принимается равным верхнему пределу диапазона измерений.

2.2.6 Предел допускаемого значения вариации показаний равен полуто-

ракратному пределу допускаемого значения основной погрешности.

2.2.7 Отклонение указателя ваттметра от нулевой отметки шкалы при

плавном подводе указателя к этой отметке от наиболее удаленной от нее отмет-

ки шкалы не превышает 0,7 мм.

2.2.8 Изменение показаний ваттметра, вызванное:

- изменением положения от нормального положения в любом направле-

нии на

5 °, не превышает ± 0,75 %;

- отклонением номинального напряжения на ± 15 %, не превышает ± 1,5 %;

- отклонением частоты от нормальной на ± 10 %, не превышает ± 1,5 %;

Лист

ОПЧ.140.295

3

Изм

Лист

№ докум.

Подп.

Дата

- влиянием внешнего однородного магнитного поля напряженностью

0,4 кА/м, синусоидально изменяющегося во времени с частотой, одинаковой с

частотой тока, протекающего по измерительным цепям испытуемого ваттметра,

при самых неблагоприятных направлениях и фазе магнитного поля, не превы-

шает ± 1,5 %;

- влиянием коэффициента мощности при cos ϕ = 0,5, не превышает ± 1,5 %;

- одновременным влиянием коэффициента мощности и напряжения, не

превышает ± 3,0 %;

- влиянием искажения формы кривой переменного тока и напряжения с

коэффициентом искажения 20 %, не превышает ± 1,5 %;

- одновременным влиянием коэффициента мощности и частоты не

превышает ± 3,0 %;

- отклонением температуры окружающего воздуха от (20 ± 5) °С

до 50 °С (или минус 40 °С), на каждые 10 °С изменения температуры, не пре-

вышает ± 1,2 %;

- отклонением относительной влажности от нормальной (30 - 80) %

до 95 % при температуре (20 ± 5) °С не превышает ± 1,5 %.

2.2.9 Изоляция между корпусом и изолированными от корпуса электри-

ческими цепями при нормальных условиях применения выдерживает в тече-

ние 1 мин действие испытательного напряжения переменного тока частотой

(50 ± 1) Гц, значение которого 2 кВ.

2.2.10 Изоляция между последовательной и параллельной цепями ватт-

метра выдерживает в течение 1 мин действие испытательного напряжения пе-

ременного тока частотой (50 ± 1) Гц:

-

1,5 кВ - для номинальных напряжений 100; 127; 220 В;

-

2,0 кВ - для номинального напряжения 380 В.

2.2.11 Сопротивление изоляции между корпусом и изолированными

электрическими цепями не менее 20 МОм.

Лист

ОПЧ.140.295

4

Изм

Лист

№ докум.

Подп.

Дата

2.2.12 Ваттметр является вибропрочным при ускорении 15 м/с² при час-

тоте 30 Гц.

2.2.13 Ваттметр является ударопрочным при ускорении 70 м/с² часто-

той от 10 до 50 ударов в минуту.

2.2.14 Ваттметр выдерживает транспортную тряску с ускорением

30 м/с² частотой от 80 до 120 ударов в минуту.

2.2.15 Ваттметр выдерживает перегрузку последовательно током и на-

пряжением, равными 120 % номинального значения.

Продолжительность каждой перегрузки 2 ч.

2.2.16 Ваттметр выдерживает без повреждений кратковременные пере-

грузки током и напряжением:

а) девять ударов током, превышающим в десять раз номинальное зна-

чение, продолжительностью 0,5 с, с интервалом в 1мин;

б) один удар током, превышающим в десять раз номинальное значение,

продолжительностью 5 с;

в) один удар напряжением, превышающим в два раза номинальное зна-

чение, продолжительностью 5 с.

2.2.17 Ваттметр, предназначенный для включения через трансформатор

тока, выдерживает без размыкания измерительных цепей перегрузку в течение 2 с

током, равным тридцатикратному значению вторичного тока трансформатора.

2.2.18 Ваттметр тепло-, холодо-, влагопрочный, т.е. сохраняет свои ха-

рактеристики после воздействия температуры от минус 50 °С до плюс 50 °С и

относительной влажности 95 % при температуре 35 °С.

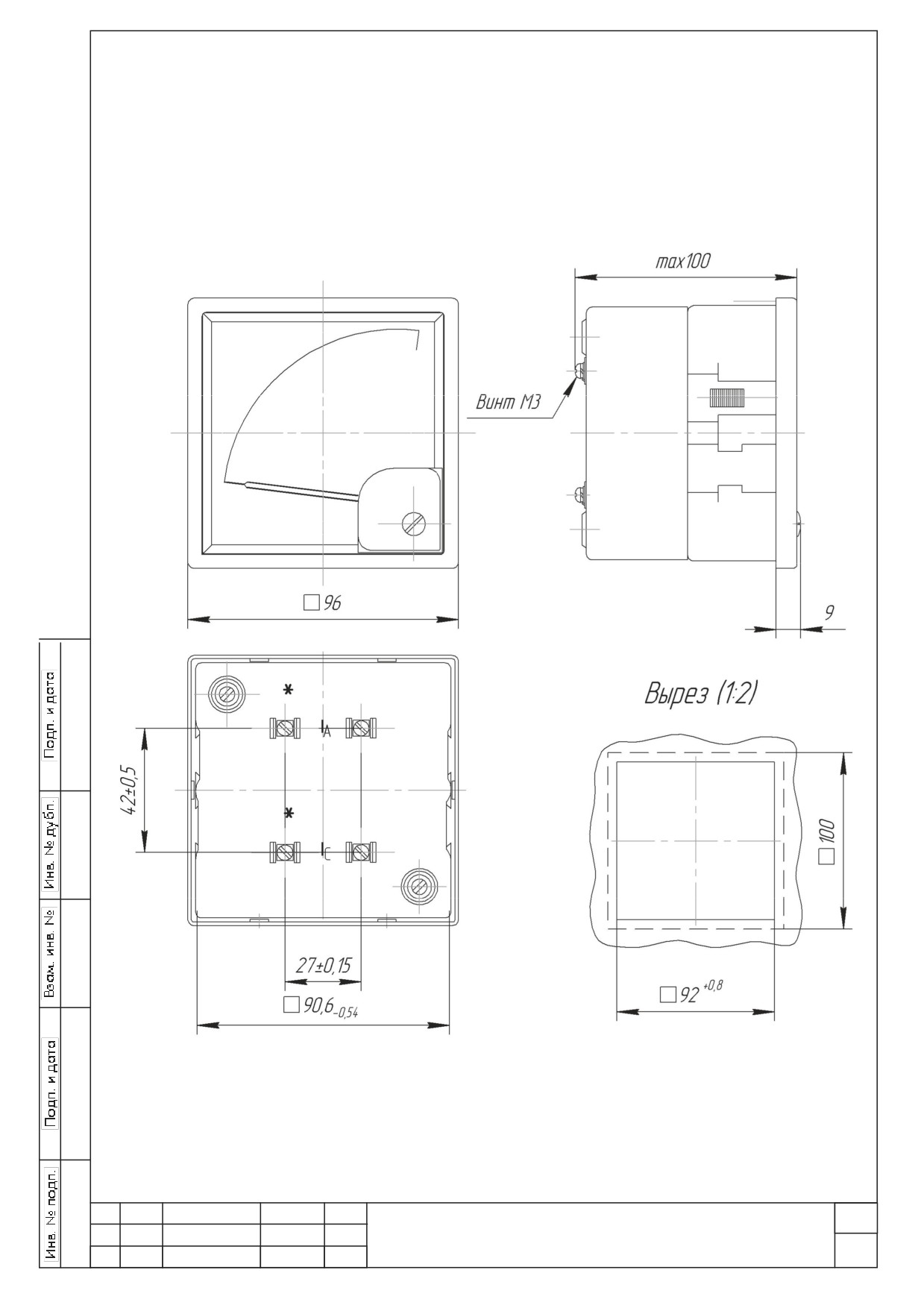

2.2.19 Габаритные размеры ваттметра не превышают 96 × 96 × 100 мм.

Масса ваттметра не превышает 0,65 кг.

2.2.20 Норма средней наработки на отказ ваттметра - 32000 ч.

2.2.21 Срок службы не менее 10 лет.

Лист

ОПЧ.140.295

5

Изм

Лист

№ докум.

Подп.

Дата

2.3 Устройство и работа

2.3.1 Ваттметр представляет собой щитовой прибор, состоящий из

стрелочного прибора магнитоэлектрической системы и электронного преобра-

зователя активной мощности в сигнал постоянного тока, размещенных в од-

ном корпусе.

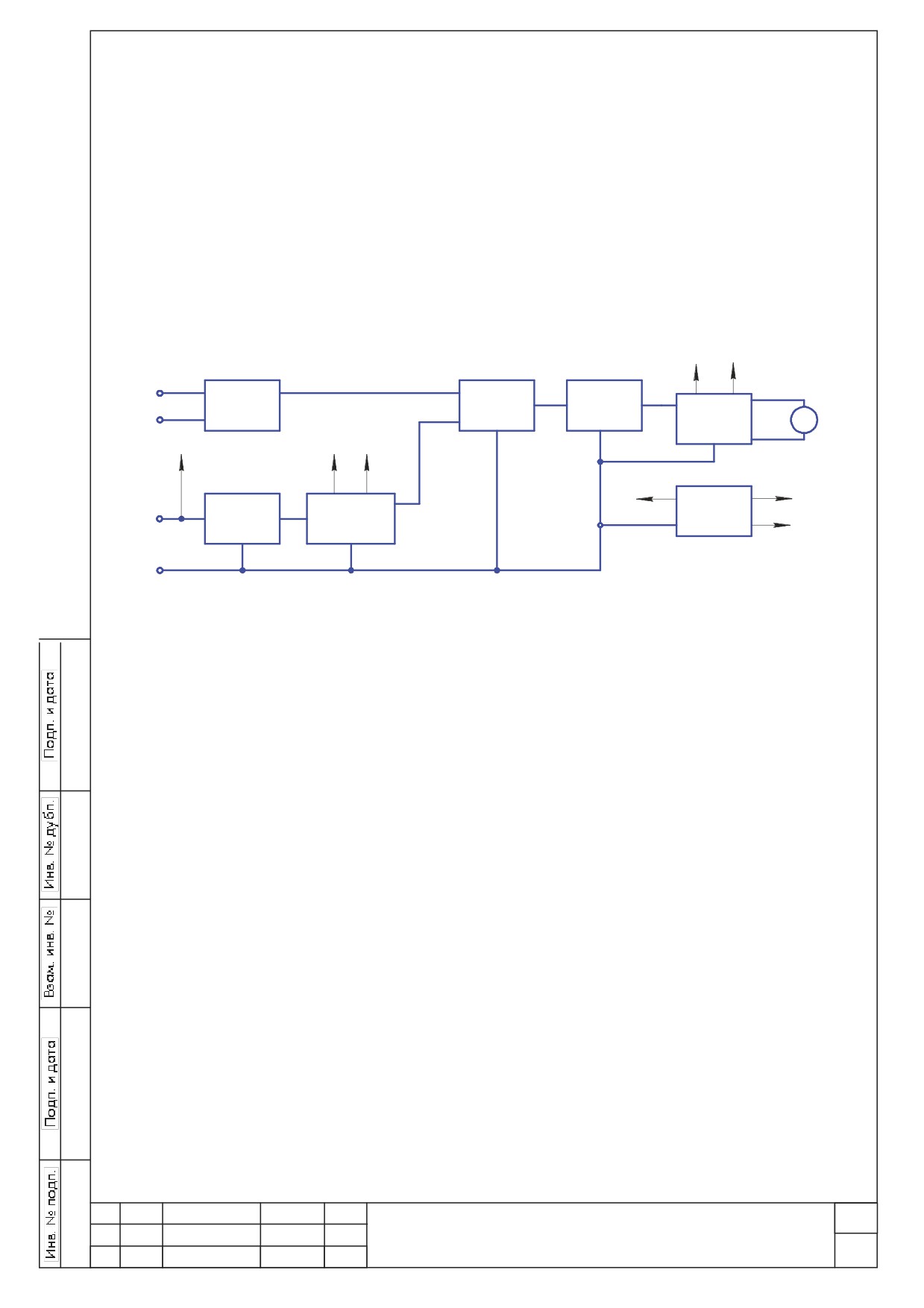

2.3.2 Структурная схема ваттметра приведена на рисунке 1.

+ U

- U

В Ц Т

А М

Ф Н Ч

I

У И Т

И М

+ U - U

a

a

+ U

И

П Н

В Ц Н

Ш И М

-U

U

ВЦТ - входная цепь тока;

ВЦН - входная цепь напряжения;

ШИМ - широтно-импульсный модулятор;

АМ - амплитудный модулятор;

ФНЧ - фильтр низких частот;

УИТ - управляемый источник тока;

ИПН - источник питающего напряжения;

ИМ - измерительный механизм.

Рисунок 1 - Структурная схема ваттметра

Лист

ОПЧ.140.295

6

Изм

Лист

№ докум.

Подп.

Дата

Измерительный канал активной мощности в ваттметре построен по

принципу время-импульсного преобразования и содержит два основных уст-

ройства - широтно-импульсный ШИМ и амплитудный АМ модуляторы, со-

ставляющих основу множительного устройства для перемножения сигналов от

входных измерительных цепей тока ВЦТ и напряжения ВЦН.

Широтно-импульсный модулятор представляет собой управляемый ге-

нератор прямоугольных импульсов опорной частоты, длительность выходного

импульса которого линейно связана с амплитудой напряжения контролируе-

мой сети.

ШИМ управляет амплитудным модулятором АМ, напряжение питания

которого пропорционально току в последовательной цепи ваттметра.

Сигнал, пропорциональный мгновенной мощности контролируемых

цепей, с выхода амплитудного модулятора АМ усредняется фильтром низких

частот ФНЧ, формируя сигнал напряжения, пропорциональный активной

мощности в указанных цепях. Напряжение с выхода фильтра нижних частот

ФНЧ поступает на вход управляемого источника тока УИТ, который управляет

током измерительного механизма.

Питание схемы осуществляется трансформаторным источником пита-

ния ИПН, преобразующим линейное напряжение контролируемой однофазной

сети в постоянные напряжения ± 9 В.

2.4 Перечень возможных неисправностей

2.4.1 Ремонт ваттметра Ц42308/1 может проводиться только в условиях

специализированных ремонтных организаций или на предприятии-

изготовителе указанных изделий.

После ремонта должна быть проведена поверка ваттметра в объеме

приемо-сдаточных испытаний по ГОСТ 8.497-83 и техническим условиям

ТУ 25-7504.190-2006.

2.4.2 Перечень возможных неисправностей ваттметра и способы устра-

нения их приведены в таблице 2.

Лист

ОПЧ.140.295

7

Изм

Лист

№ докум.

Подп.

Дата

2.4.3 Нарушение клейм ваттметра, исключающих доступ к электронно-

му преобразователю, в течение гарантийного срока не допускается. Указанное

нарушение лишает потребителя права на гарантийный ремонт.

Таблица 2

Характер прояв-

ления

не-

Возможная причина

Способ устранения

исправностей

Стрелка ватт-

Обрыв в цепи подклю-

С помощью прибора

метра не отклоня-

чения измерительного ме-

комбинированного обна-

ется при включе-

ханизма

ружить обрыв и устранить

нии в сеть

его

Ваттметр не

Обрыв или неисправ-

С помощью прибора

реагирует на изме-

ный элемент во входной

комбинированного обна-

нения напряжения

цепи напряжения

ружить обрыв или неис-

в параллельной

правный элемент и устра-

цепи

нить неисправность

Ваттметр не

Неисправность в схеме

С помощью осцилло-

реагирует на изме-

широтно-импульсной или

графа проверить наличие

нения тока в по-

амплитудной модуляции.

модулирующих импульсов,

следовательной

Обрыв во входной це-

отыскать неисправный

цепи

пи тока

элемент схемы и заменить

его

При включении

Неисправный элемент

С помощью осцилло-

в сеть стрелка

или обрыв в схеме управ-

графа обнаружить неис-

ваттметра отклоня-

ляемого источника тока.

правность и устранить ее

ется влево за пре-

Неисправность в схеме

делы шкалы

источника питающего на-

пряжения

Лист

ОПЧ.140.295

8

Изм

Лист

№ докум.

Подп.

Дата

2.5 Комплектность

2.5.1 В комплект поставки входят:

- ваттметр - 1шт.;

- гайки, шайбы, скобы, кронштейны, шпильки для крепления ваттметра к

щиту и подключения в электрическую сеть;

- паспорт - 1 экз.;

- руководство по эксплуатации на партию ваттметров (по согласованию

с заказчиком) - 1 экз.

Примечание - Измерительные трансформаторы напряжения и тока в

комплект поставки не входят.

По согласованию с заказчиком измерительные трансформаторы тока мо-

гут входить в комплект поставки за отдельную плату.

2.6 Маркирование и пломбирование

2.6.1 На каждый ваттметр наносится:

- обозначение единицы измеряемой величины;

- обозначение класса точности;

- обозначение типа ваттметра;

- обозначение рода измеряемой величины;

- обозначение магнитоэлектрической системы с электронным устройст-

вом в измерительной цепи;

- обозначение товарного знака предприятия-изготовителя;

- обозначение испытательного напряжения изоляции;

- нормальная частота;

- обозначение номинального тока и напряжения для ваттметра непо-

средственного включения;

- коэффициенты трансформации измерительных трансформаторов для

ваттметра, включаемого через измерительный трансформатор тока и напряже-

ния;

Лист

ОПЧ.140.295

9

Изм

Лист

№ докум.

Подп.

Дата

- обозначение нормального положения;

- обозначение зажимов цепи напряжения и тока;

- месяц и год изготовления;

- порядковый номер по системе нумерации изготовителя;

- обозначения исполнения «О» и категории «4.1» в составе условного

обозначения типа ваттметра, изготавливаемого для эксплуатации в общеклима-

тических условиях.

2.6.2 Ваттметр, прошедший приемо-сдаточные испытания (первичную

поверку) предприятия-изготовителя, имеет оттиск поверительного клейма в

правом отверстии корпуса ваттметра (вид сзади) и в паспорте.

2.7 Упаковка

2.7.1 Упаковка ваттметров производится в потребительскую тару из

гофрированного картона.

2.7.2 Ваттметры не подвергаются консервации.

2.7.3 В качестве транспортной тары применяются ящики из листовых

древесных материалов по ГОСТ 5959-80.

3 РАЗМЕЩЕНИЕ И МОНТАЖ

3.1 Ваттметр предназначен для утопленного монтажа на вертикальных

панелях (щитах), изготавливаемых как из магнитных, так и немагнитных мате-

риалов. Разметка в щите для монтажа ваттметра приведена на рисунке А.1

(Приложение А).

3.2 Монтаж ваттметра должен быть произведен тщательно, без переко-

сов. Крепление ваттметра на панели должно быть жестким и не создавать до-

полнительных нагрузок.

Лист

ОПЧ.140.295

10

Изм

Лист

№ докум.

Подп.

Дата

3.3 Перед установкой на щит ваттметр должен быть поверен.

Подключение ваттметра в измеряемую цепь должно производиться в со-

ответствии со схемами, приведенными на рисунках Б.1, Б.2 (Приложение Б).

4 УКАЗАНИЯ ПО ПОВЕРКЕ

4.1 Поверка ваттметра производится в соответствии с ГОСТ 8.497-83 и

технических условий ТУ 25-7504.190 - 2006.

4.2 Периодичность поверки при 8 часовой среднесуточной наработке -

24 месяца, при 16 часовой наработке - 12 месяцев, при 24 часовой наработке -

6 месяцев.

5 ХРАНЕНИЕ

5.1 Ваттметры должны храниться в потребительской таре, в которой они

поставляются предприятием-изготовителем, на стеллажах в сухих и чистых по-

мещениях.

В помещениях для хранения ваттметров содержание пыли, паров кислот

и щелочей, агрессивных газов и других вредных примесей, вызывающих корро-

зию, не должно превышать содержание коррозионно-активных агентов для ат-

мосфер типа I по ГОСТ 15150-69.

5.2 Хранение ваттметров до введения в эксплуатацию следует произво-

дить на складах в упаковке предприятия-изготовителя при температуре от 5 до

40 °С и относительной влажности до 80 % при температуре 25 °С.

Без упаковки ваттметры могут храниться при температуре окружающего

воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25 °С.

Лист

ОПЧ.140.295

11

Изм

Лист

№ докум.

Подп.

Дата

6 ТРАНСПОРТИРОВАНИЕ

6.1 Ваттметры могут транспортироваться всеми видами транспорта в

крытых транспортных средствах. При транспортировании самолетом ваттмет-

ры должны быть размещены в отапливаемых герметизированных отсеках.

Ваттметры могут транспортироваться в диапазоне температур от минус

50 до плюс 50 °С и относительной влажности до 95 % при температуре 35 °С.

Значения механических воздействий на ваттметры при транспортиро-

вании не должны превышать указанных в 2.2.14.

7 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1 Изготовитель гарантирует соответствие ваттметра требованиям

технических условий при соблюдении потребителем условий эксплуатации,

хранения, транспортирования и монтажа.

7.2 Гарантийный срок хранения - 12 месяцев с момента изготовления

ваттметра. Гарантийный срок эксплуатации - 18 месяцев со дня ввода ватт-

метра в эксплуатацию.

8 УТИЛИЗАЦИЯ

Ваттметр не представляет опасности для жизни, здоровья людей и ок-

ружающей среды после окончания срока эксплуатации и подлежит утилизации

по технологии, принятой на предприятии, эксплуатирующем этот ваттметр.

Лист

ОПЧ.140.295

12

Изм

Лист

№ докум.

Подп.

Дата

ПРИЛОЖЕНИЕ А

(обязательное)

Габаритные размеры и вырез в щите для крепления

ваттметра Ц 42308/1

Рисунок А.1 - Габаритные размеры и вырез в щите

для крепления ваттметра Ц42308/1

Лист

ОПЧ.140.295

13

Изм

Лист

№ докум.

Подп.

Дата

ПРИЛОЖЕНИЕ Б

(обязательное)

Включение ваттметра в сеть

∼

U

U

I

I

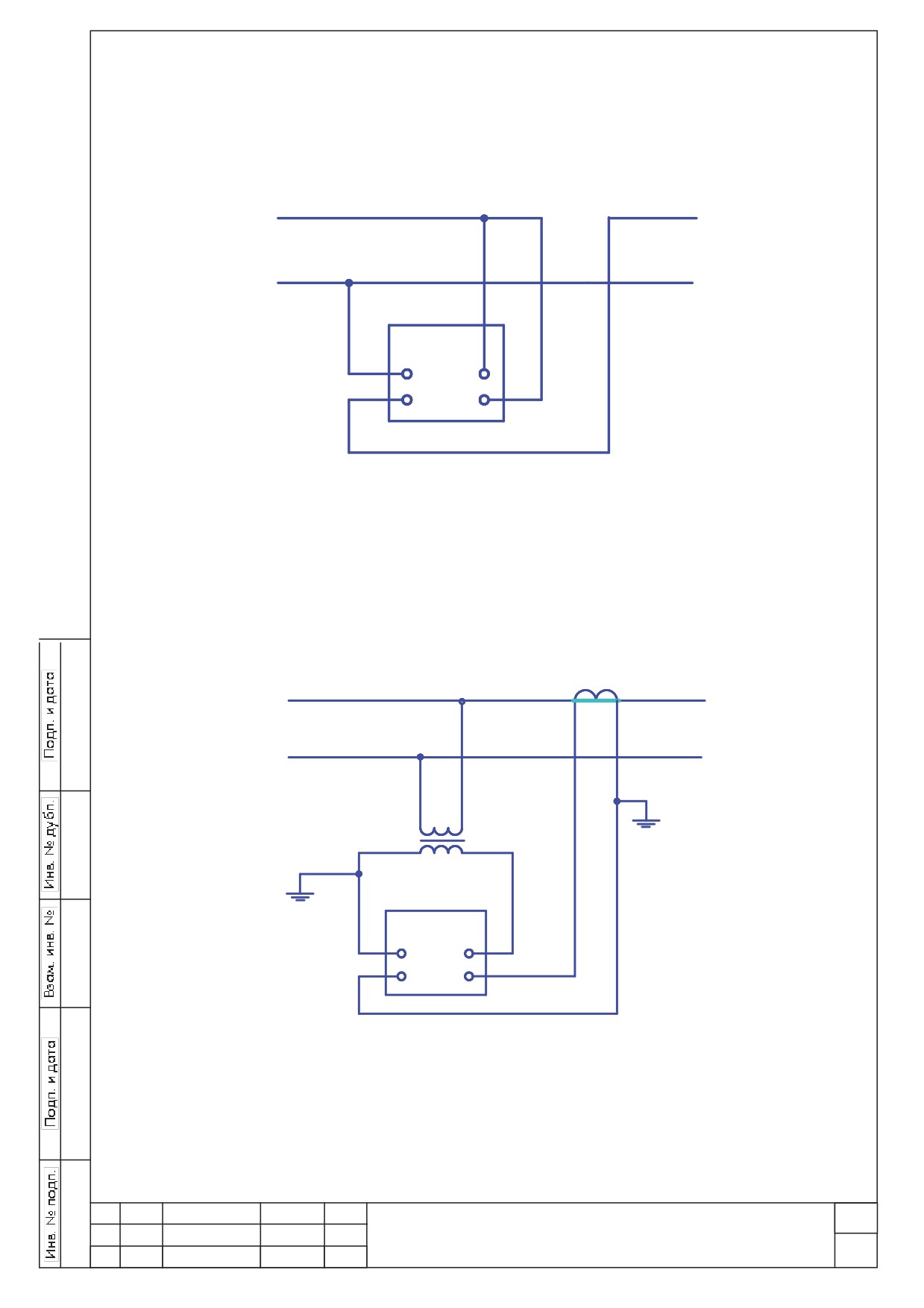

Рисунок Б.1 - Непосредственное включение ваттметра в сеть

∼

U

U

I

I

Рисунок Б.2 - Включение ваттметра в сеть через измерительные

трансформаторы тока и напряжения

Лист

ОПЧ.140.295

14

Изм

Лист

№ докум.

Подп.

Дата

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Всего

Входящий №

Номера листов (страниц)

листов

сопроводитель-

Изм.

№ докум.

Подпись

Дата

(страниц)

ного докум. и

изме-

заменен-

аннулиро-

новых

в докум.

дата

ненных

ных

ванных

1

2, 9, 11,

13

-

-

-

-

ПЧА.132-2012

12

Лист

Изм

Лист

№ докум.

Подп.

Дата

3

0ПЧ.140.295

15

///////////////////////////////////////
