ПРИБОРЫ ЦИФРОВЫЕ ПЕРЕНОСНЫЕ ИЗМЕРИТЕЛЬНЫЕ ПОКАЗАТЕЛЕЙ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ МПК. Руководство по эксплуатации 0ПЧ.140.337 РЭ

СОДЕРЖАНИЕ

Лист

Введение ……………………………………………………………………

1 Описание ………………………………………………………………

1.1 Назначение …………………………………………………………..

1.2 Технические характеристики ………………………………………

1.3 Устройство и принцип работы ……………………………………..

1.4 Маркировка ………………………………………………………….

2 Средства измерений, инструмент и принадлежности …………………

3 Использование по назначению ………………………………………….

3.1 Меры безопасности …………………………………………………

3.2 Подготовка к работе ………………………………………………...

3.3 Режимы работы ……………………………………………………...

3.4 Порядок работы ……………………………………………………..

3.5 Работа с лицевой панелью прибора ………………………………...

3.6 Сведения о техническом обслуживании и ремонте ……………….

3.7 Калибровка …………………………………………………………..

4 Транспортирование и правила хранения ……………………………….

5 Гарантии изготовителей …………………………………………………

6 Сведения о рекламациях …………………………………………………

7 Утилизация ……………………………………………………………….

Приложение А (справочное) Внешний вид и размеры зажимов...………

Приложение Б (справочное) Перечень параметров, измеряемых

прибором …………………………...……………………...

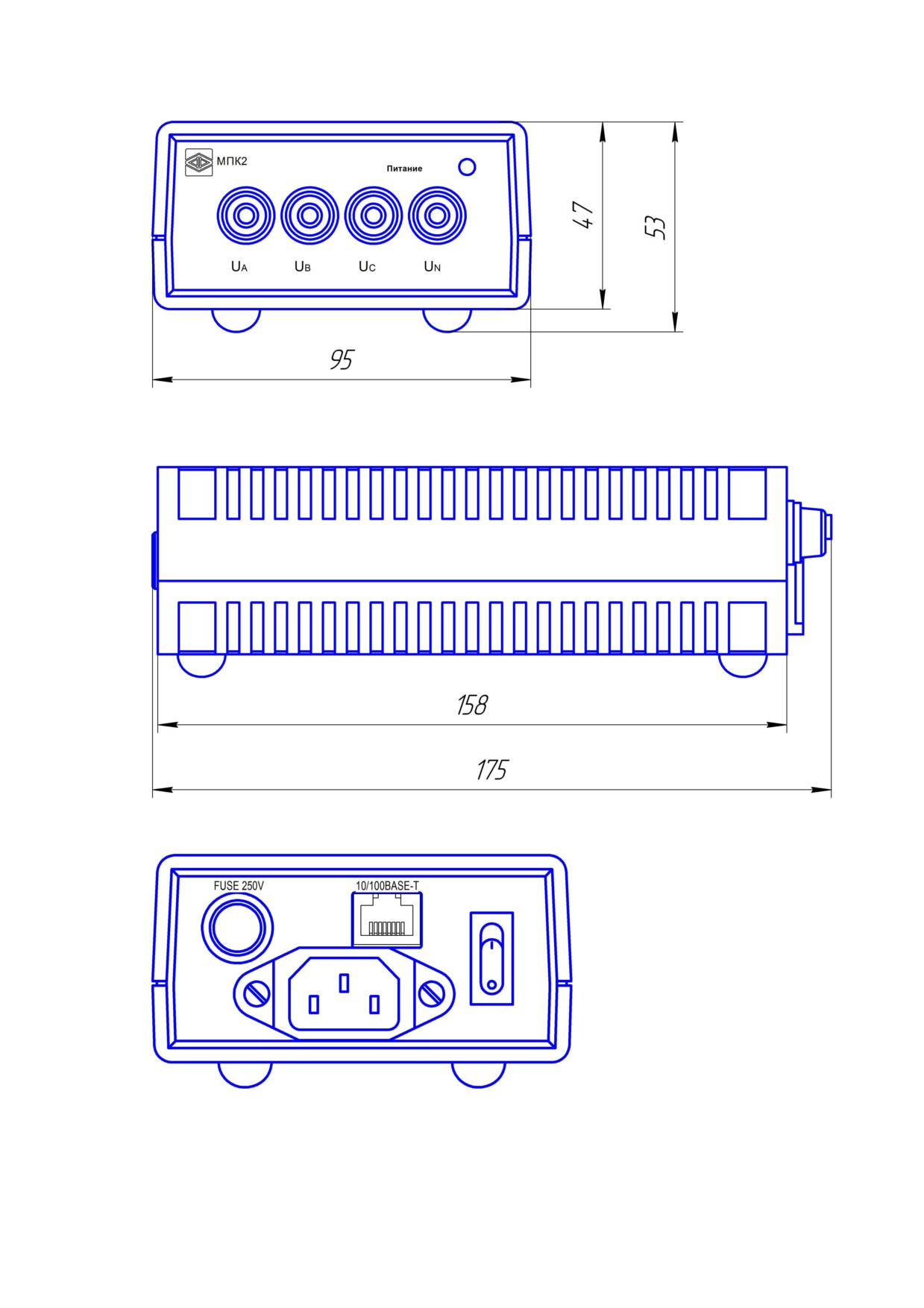

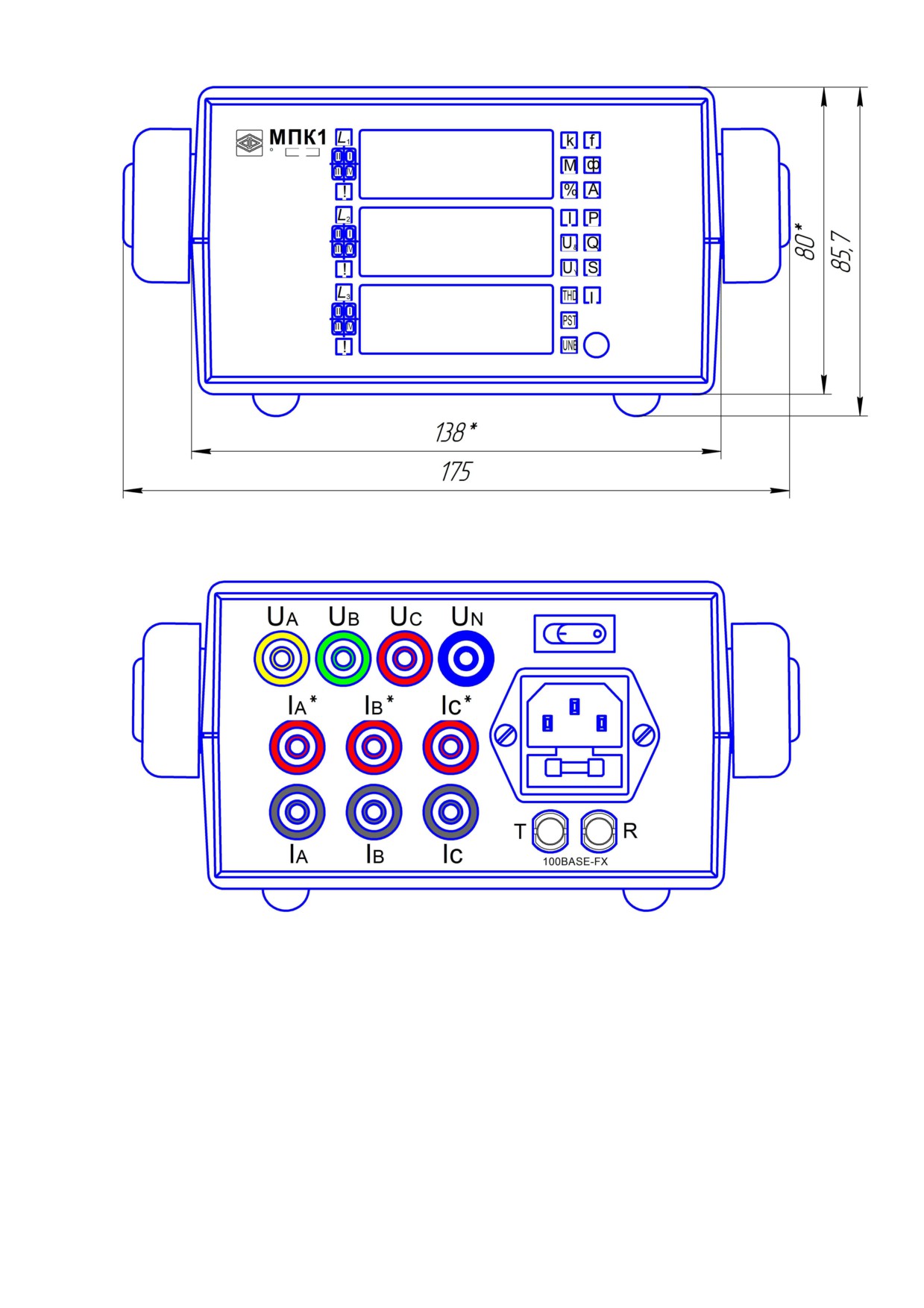

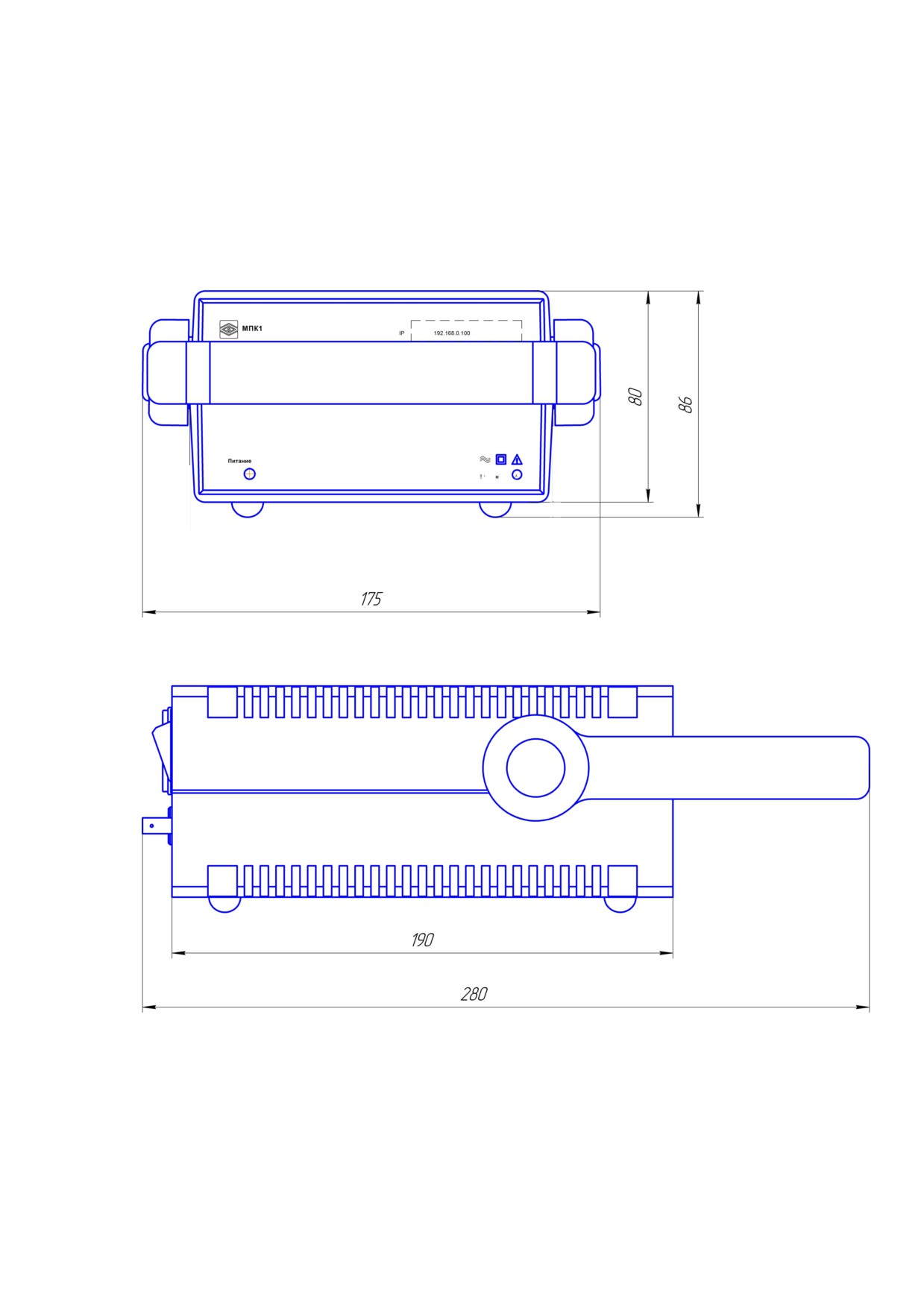

Приложение В (обязательное) Общий вид и габаритные размеры

приборов …………………………………………………..

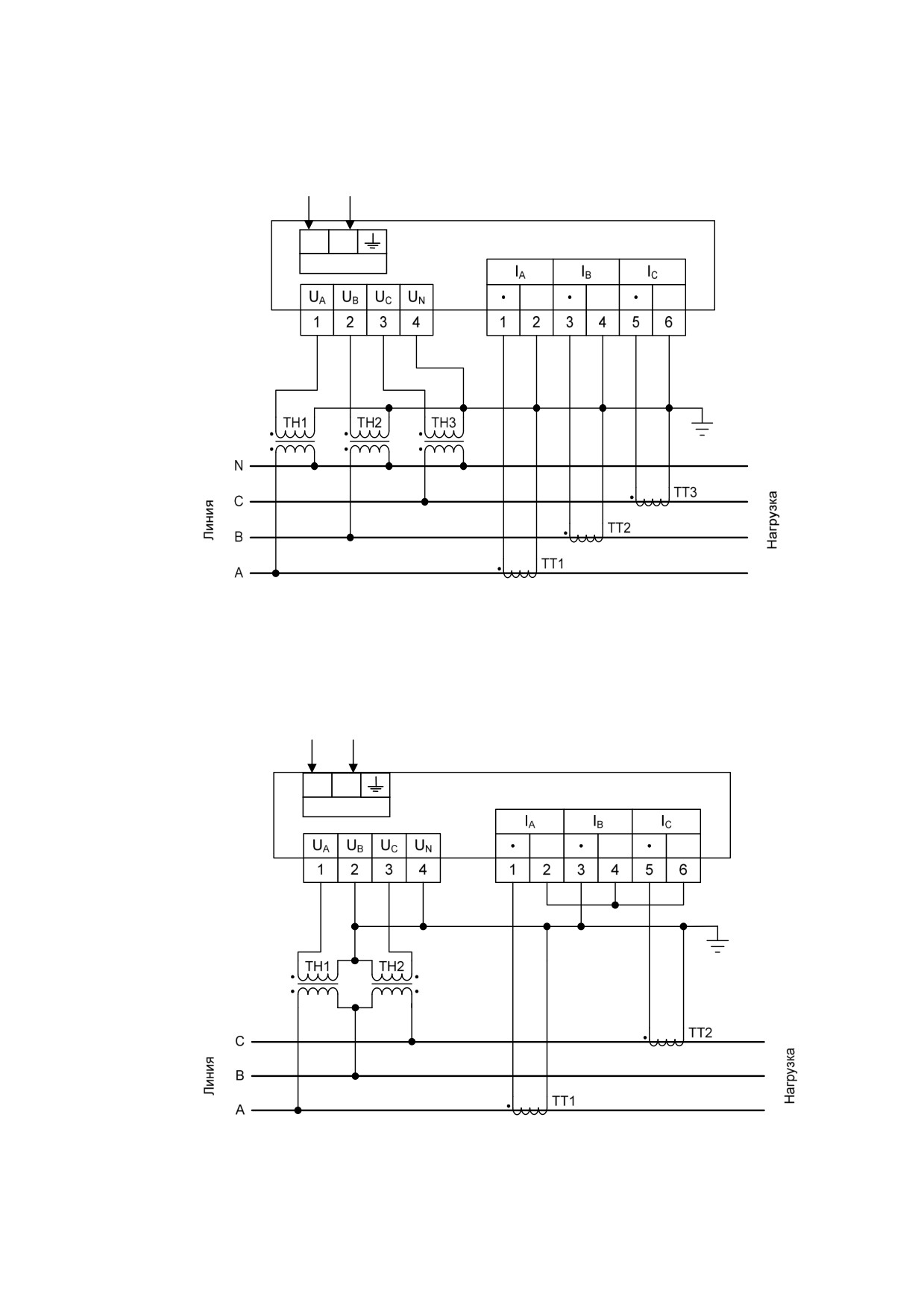

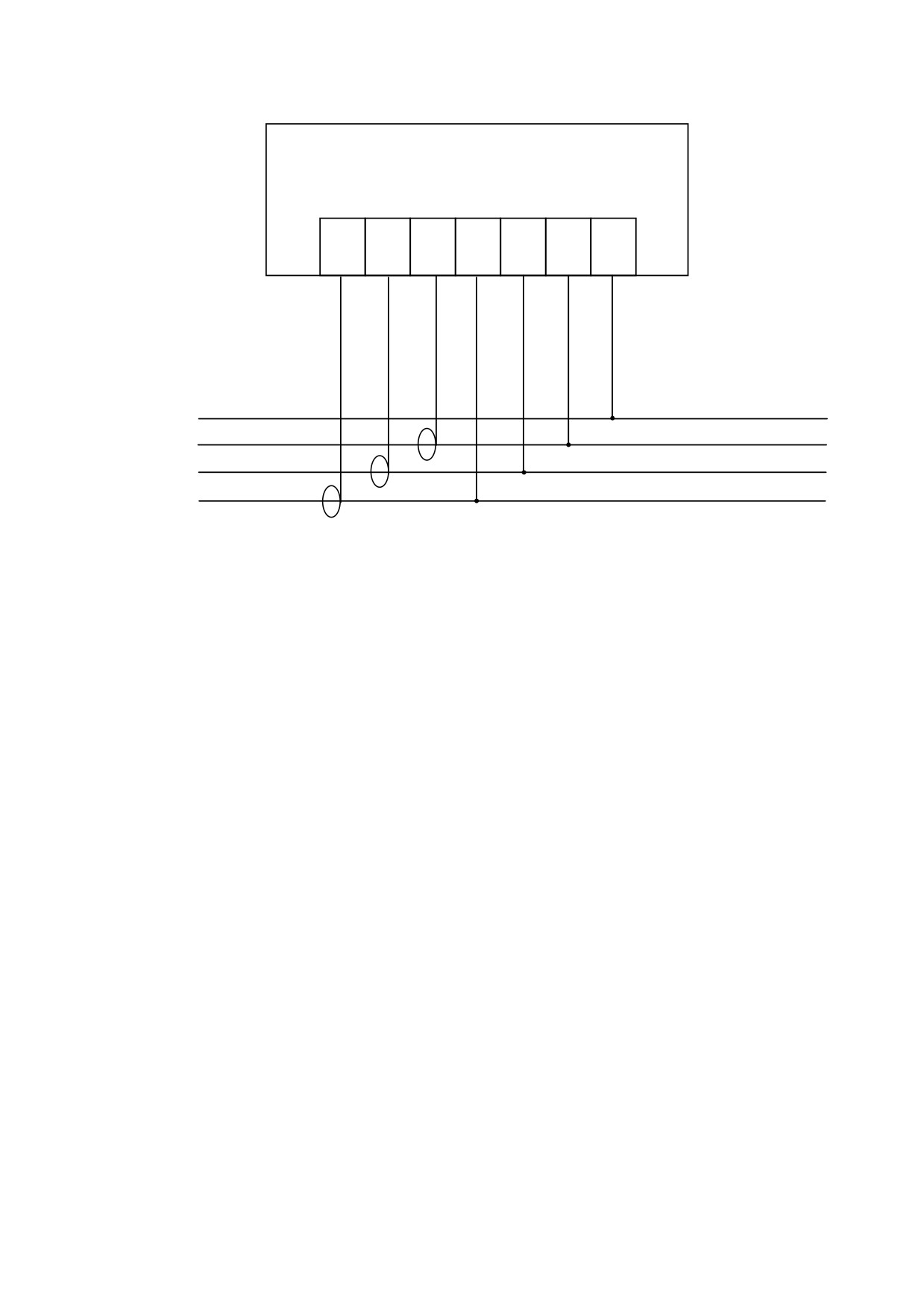

Приложение Г (обязательное) Схемы внешних подключений

приборов ………………………………………………….

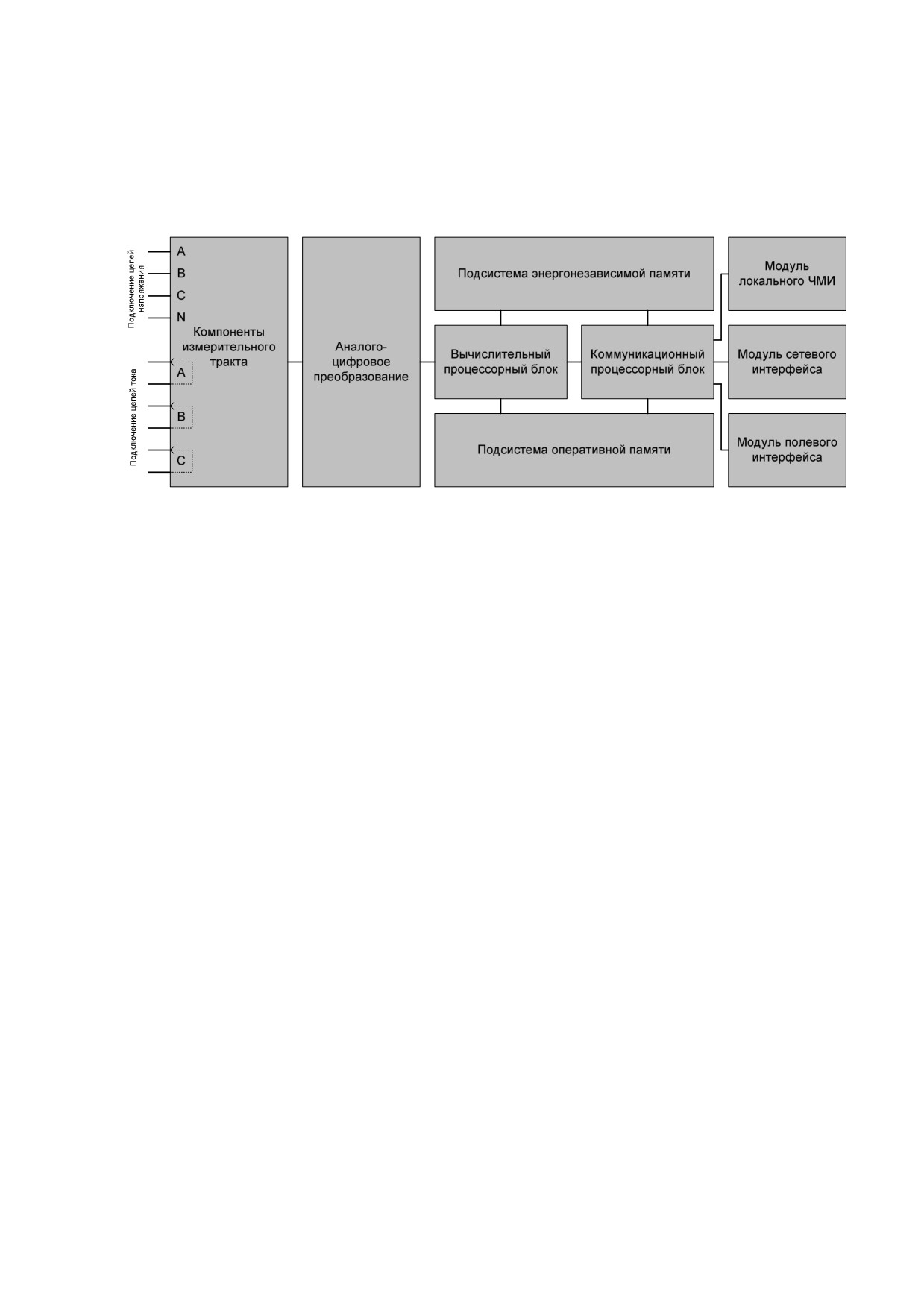

Приложение Д (обязательное) Структурная схема прибора …..………..

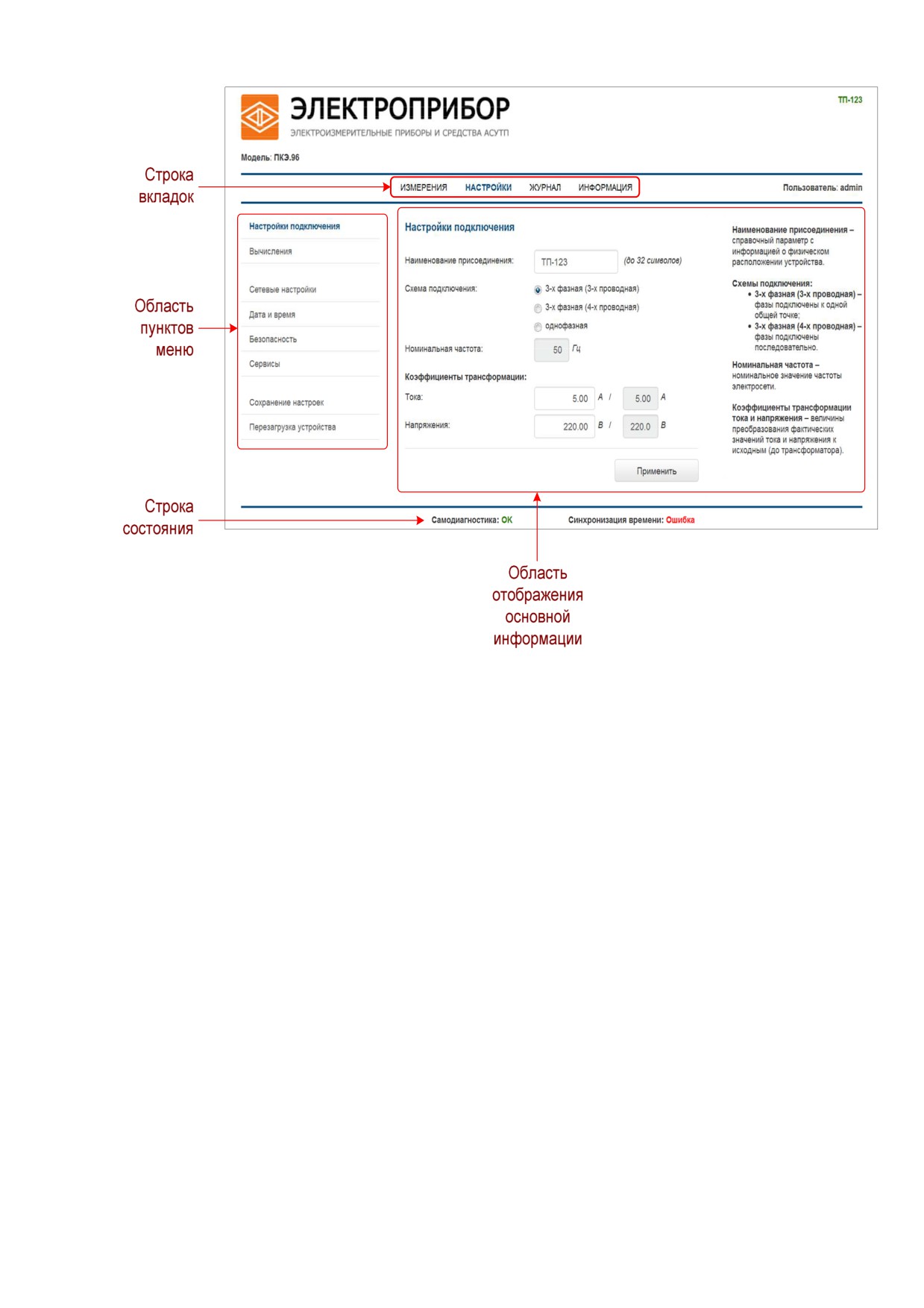

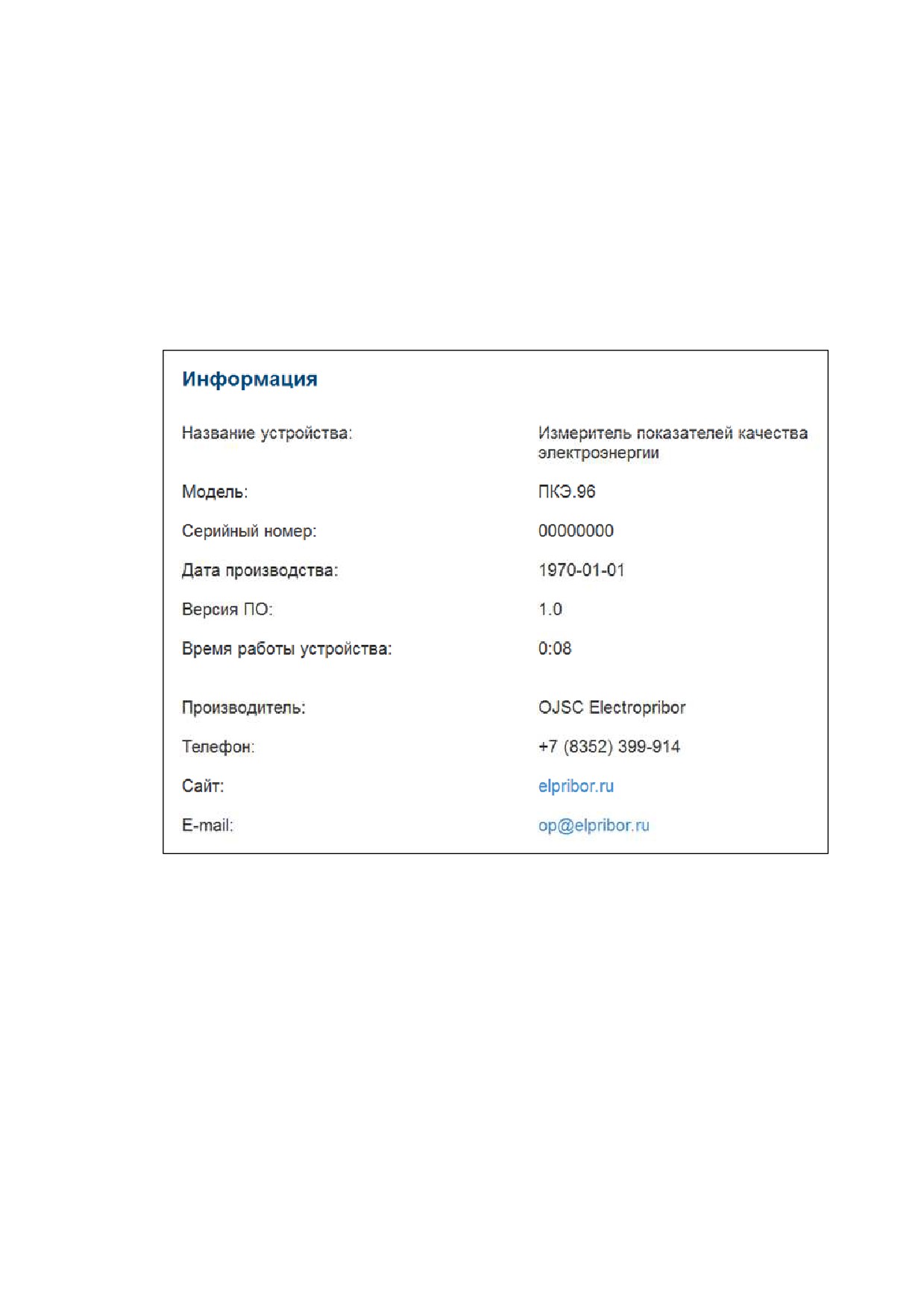

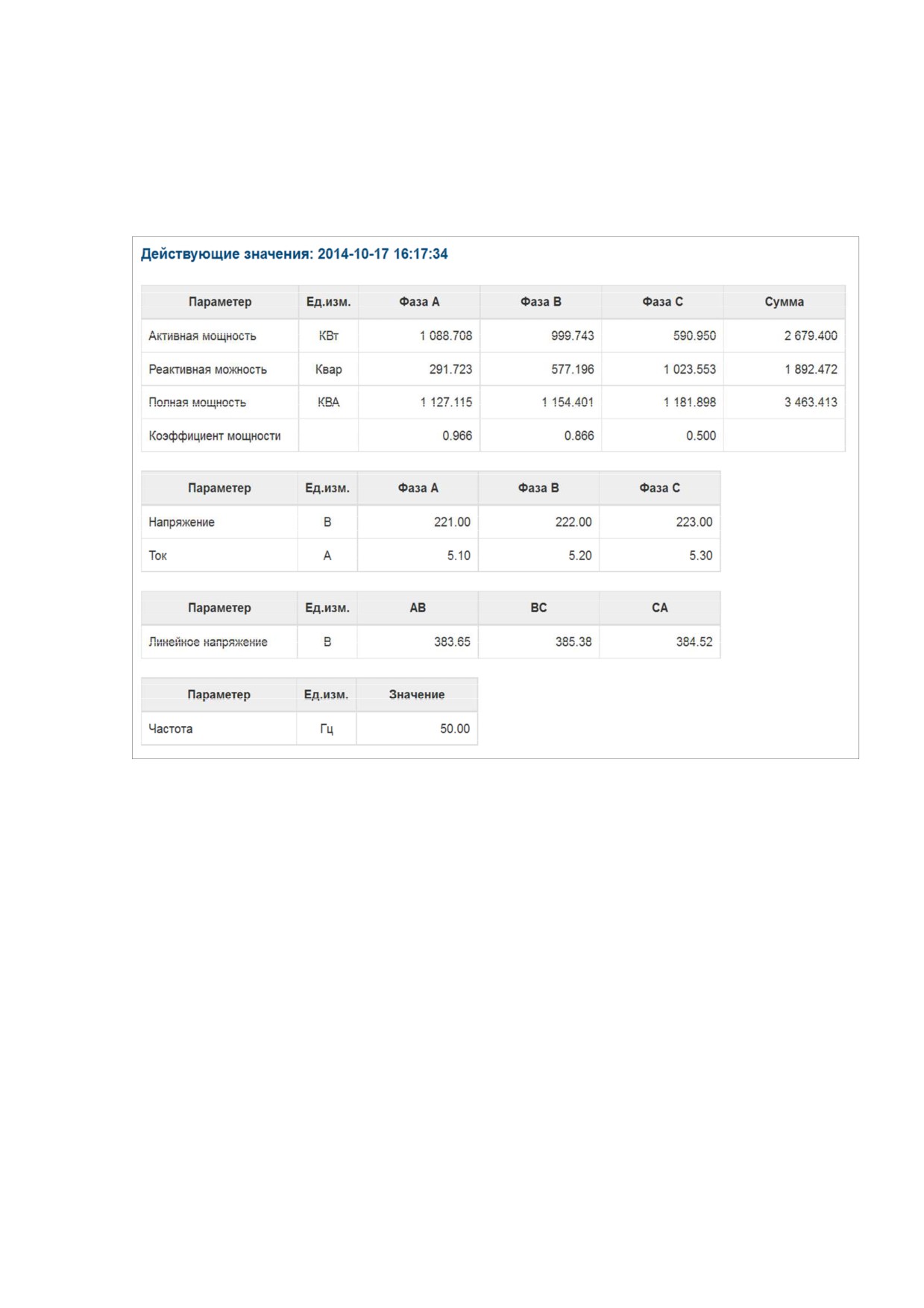

Приложение Е (обязательное) Описание WEB-интерфейса прибора ….

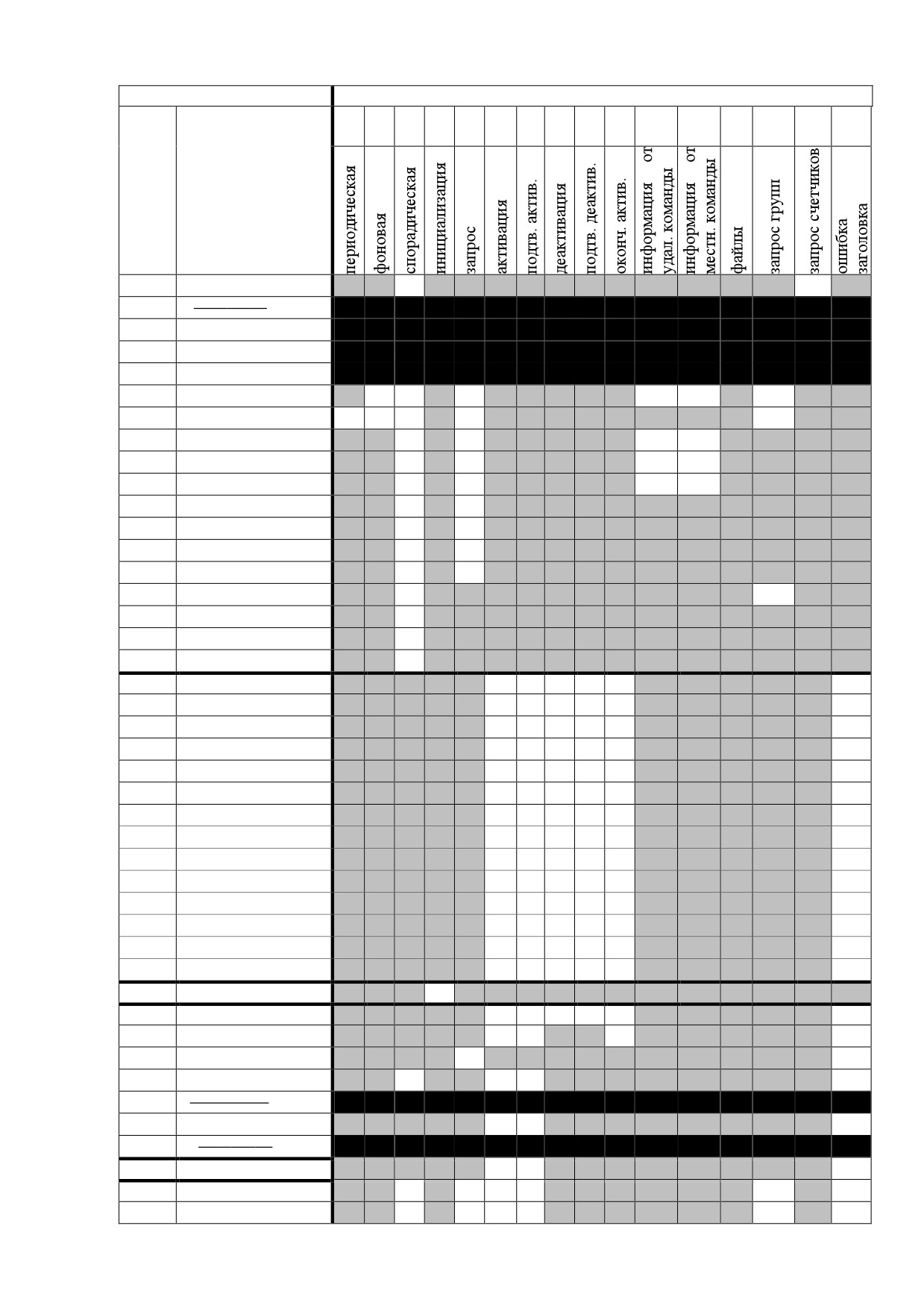

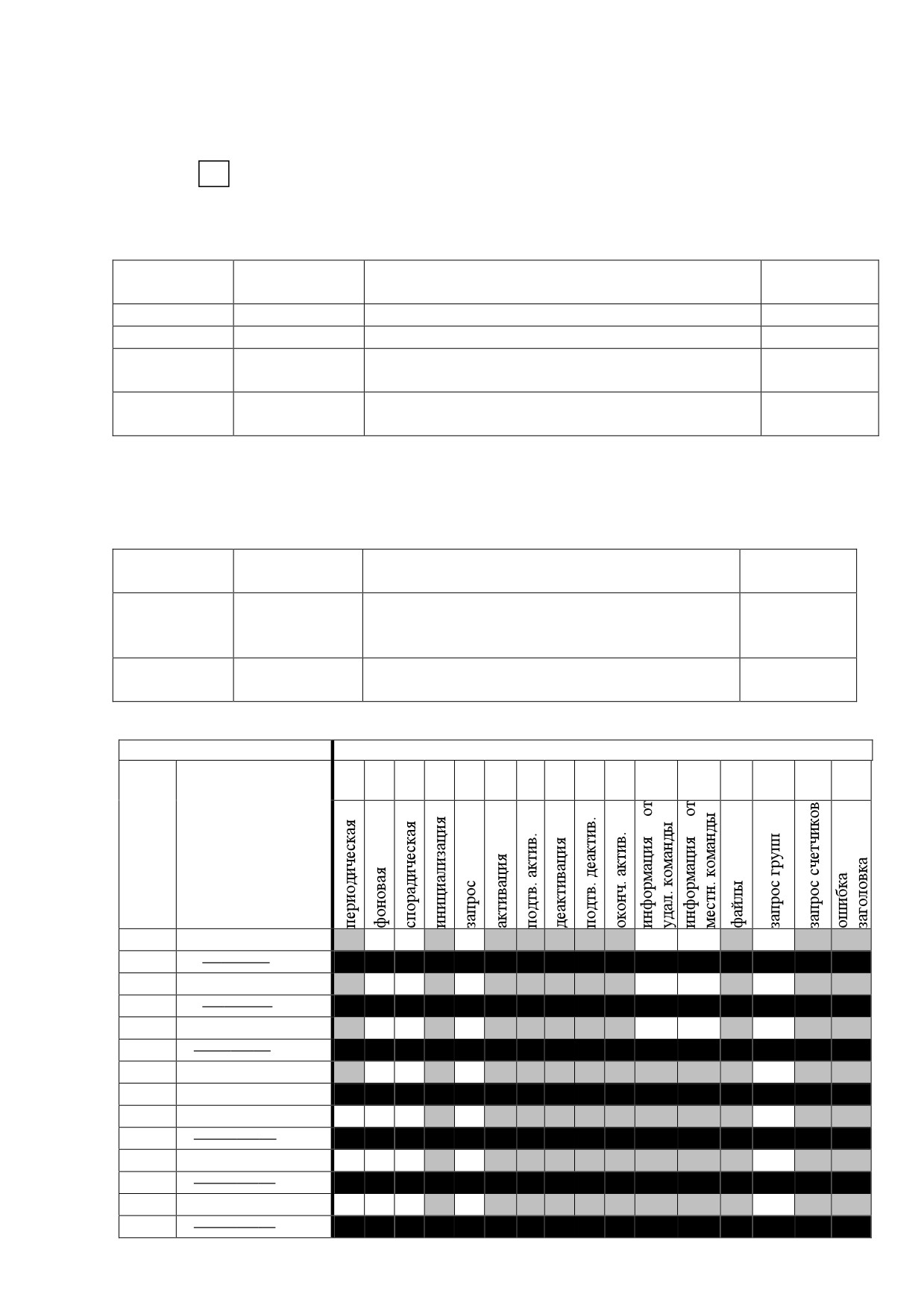

Приложение Ж (обязательное) Протокол совместимости

ГОСТ Р МЭК 60870-5-104 ……………………………..

Приложение И (обязательное) Значения входных сигналов и

допускаемые значения измеряемых параметров в

контрольных точках при поверке ……………………..

Данное руководство предназначено для ознакомления с техническими

характеристиками, устройством и принципом работы прибора в объеме,

необходимом для эксплуатации (включая монтаж, подключение прибора на

месте

предполагаемой

эксплуатации,

программную

настройку

(конфигурировании) прибора на месте эксплуатации).

Настоящее руководство по эксплуатации может изменяться или

дополняться в установленном порядке, принятом на предприятии-изготовителе.

1 ОПИСАНИЕ

1.1 Назначение

1.1.1 Приборы цифровые переносные измерительные показателей

качества электроэнергии МПК (далее - приборы) предназначены для:

- измерения параметров напряжения;

- измерения параметров напряжения и силы переменного тока;

измерения, контроля и регистрации основных параметров

электрической энергии в трехфазных трехпроводных и четырехпроводных

электрических сетях и системах электроснабжения переменного тока с

номинальной частотой

50 Гц с отображением результатов измерений на

цифровых индикаторах прибора

(при наличии данного исполнения) и

предоставления их в цифровой форме;

- сохранение результатов измерения по заданным алгоритмам в

интервалах времени, отсчитываемых внутренними часами реального времени;

- измерения и контроля показателей качества электроэнергии (ПКЭ) и их

статистической обработки с отображением результатов измерений на экране

прибора (при наличие данного исполнения) и предоставления их в цифровой

форме.

1.1.2 Приборы обеспечивают выполнение измерений ПКЭ в

соответствии с ГОСТ

30804.4.30-2013

(измерения по классу А),

ГОСТ 30804.4.7-2013

(по классу I, в части гармонических составляющих

напряжения), ГОСТ Р 51317.4.15-2012

(в части измерений фликера),

ГОСТ Р 8.655-2009, ГОСТ 32144-2013.

1.1.3 Приборы являются приборами непрерывного контроля качества

электрической энергии, выполняющими функции СИ ПКЭ, измерения

параметров тока и напряжения в основном и шести дополнительных

конфигурируемых режимах и предназначены для проведения длительных

измерений в сетях и системах электроснабжения общего назначения, в том числе

при диагностических и исследовательских работах.

1.1.4 На основании данных выполненных прибором измерений ПКЭ

обеспечивается проведение контроля соответствия качества электроэнергии

(КЭ) установленным нормам, в том числе нормам ГОСТ 32144-2013.

1.1.5 Приборы

(в зависимости от модификации) обеспечивают

визуализацию текущих измеряемых значений электрических параметров, а также

измеряемых ПКЭ посредством цифровых семисегментных индикаторов,

размещенных на лицевой панели прибора.

1.1.6 Приборы имеют встроенный интерфейс Ethernet и возможность

опционального исполнения с интерфейсом RS485.

Прибор обеспечивает выдачу измеренных значений электрических

параметров и ПКЭ через информационный интерфейс Ethernet (в отдельных

модификациях прибора - дополнительно через интерфейс RS485) во внешние

системы телеизмерений, контроля и мониторинга качества электроэнергии.

Передача данных в системы телеизмерений через интерфейс Ethernet

обеспечивается по протоколу ГОСТ Р МЭК 60870-5-104 (через интерфейс RS485

- по протоколу ГОСТ Р МЭК 60870-5-101).

1.1.7 Приборы имеют возможность программирования диапазонов

показаний.

1.1.8 Прибор предназначен для применения в энергетике и может

использоваться в других отраслях промышленности для контроля значений

электрических параметров и показателей качества электроэнергии.

1.1.9 Приборы изготавливаются для эксплуатации в условиях умеренно-

холодного климата (климатическое исполнение УХЛ3.1 по ГОСТ 15150-69), по

устойчивости к воздействию климатических факторов приборы относятся к

группе 4 по ГОСТ 22261-94 и предназначены для работы при температуре от

минус 40 до плюс 55 °С и относительной влажности воздуха не более 95 % при

температуре плюс 35 °С.

1.1.10 Приборы являются устойчивыми к воздействию атмосферного

давления от

84 до

106,7 кПа

(630

795 мм рт. ст.), группа Р1 по

ГОСТ Р 52931-2008.

1.1.11 По устойчивости к механическим воздействиям приборы

относятся к виброустойчивым и вибропрочным, группа М7 по ГОСТ 30631-99

(группа 4 по ГОСТ 22261-94).

1.1.12 Приборы имеют корпус со степенью защиты IP41 по

ГОСТ 14254-2015.

Кейс для прибора имеет степень защиты IP68 по ГОСТ 14254-2015.

1.1.13 По степени защиты от поражения электрическим током приборы

соответствуют классу защиты II по ГОСТ 12.2.091-2012

1.1.14 Приборы допускают различные исполнения по габаритным

размерам, входным сигналам, количеству и типу интерфейсов, виду зажимов, так

же имеют опциональное исполнение по цвету индикаторов

1.1.15 Информация об исполнении прибора содержится в коде полного

условного обозначения:

МПКа - b - с - d - e - f - g, где

а - исполнение прибора в зависимости от габаритных размеров:

1 - прибор в габаритном размере, не более 175×86×280 мм;

2 - прибор в габаритном размере, не более 95×53×175 мм;

b - номинальные значения входных измеряемых параметров (в зависимости от

исполнения прибора):

Варианты исполнения:

b1 - один параметр измерения (напряжение) (только для МПК2)

100 В, 400 В - линейное напряжение или U/100 - коэффициент

трансформации по напряжению (номинальное напряжение вторичной обмотки:

100 В);

b1, b2 - два параметра измерения (напряжение, ток) (только для

МПК1)

100 В,

400 В - линейное напряжение или U/100 - коэффициент

трансформации по напряжению (номинальное напряжение вторичной обмотки:

100 В);

- 1,0 А; 5,0 А; 250А(КТ); 800А(КТ); 3000А(КТ); 3000А(КР) - фазный

ток или I/1; I/5 - коэффициент трансформации по току (номинальный ток

вторичной обмотки 1 А и 5 А);

Примечание: КТ - клещи токоизмерительные, КР - катушка Роговского;

c - условное обозначение основного интерфейса Ethernet:

REО - наличие интерфейса Ethernet («optics», «оптика»);

REC - наличие интерфейса Ethernet («copper», «витая пара»);

d - условное обозначение наличия интерфейса RS485 (только для приборов,

имеющих исполнение REC):

х - указывается при отсутствии интерфейса RS485;

RS - наличие интерфейса RS485;

е - наличие и цвет индикаторов

х - исполнение без индикаторов (только для МПК2);

К - красный цвет индикаторов (только для МПК1);

З - зеленый цвет индикаторов (только для МПК1);

Ж - желтый цвет индикаторов (только для МПК1);

f - условное обозначение вариантов зажимов

А - вариант зажима 1;

В - вариант зажима 2;

С - вариант зажима 3, где

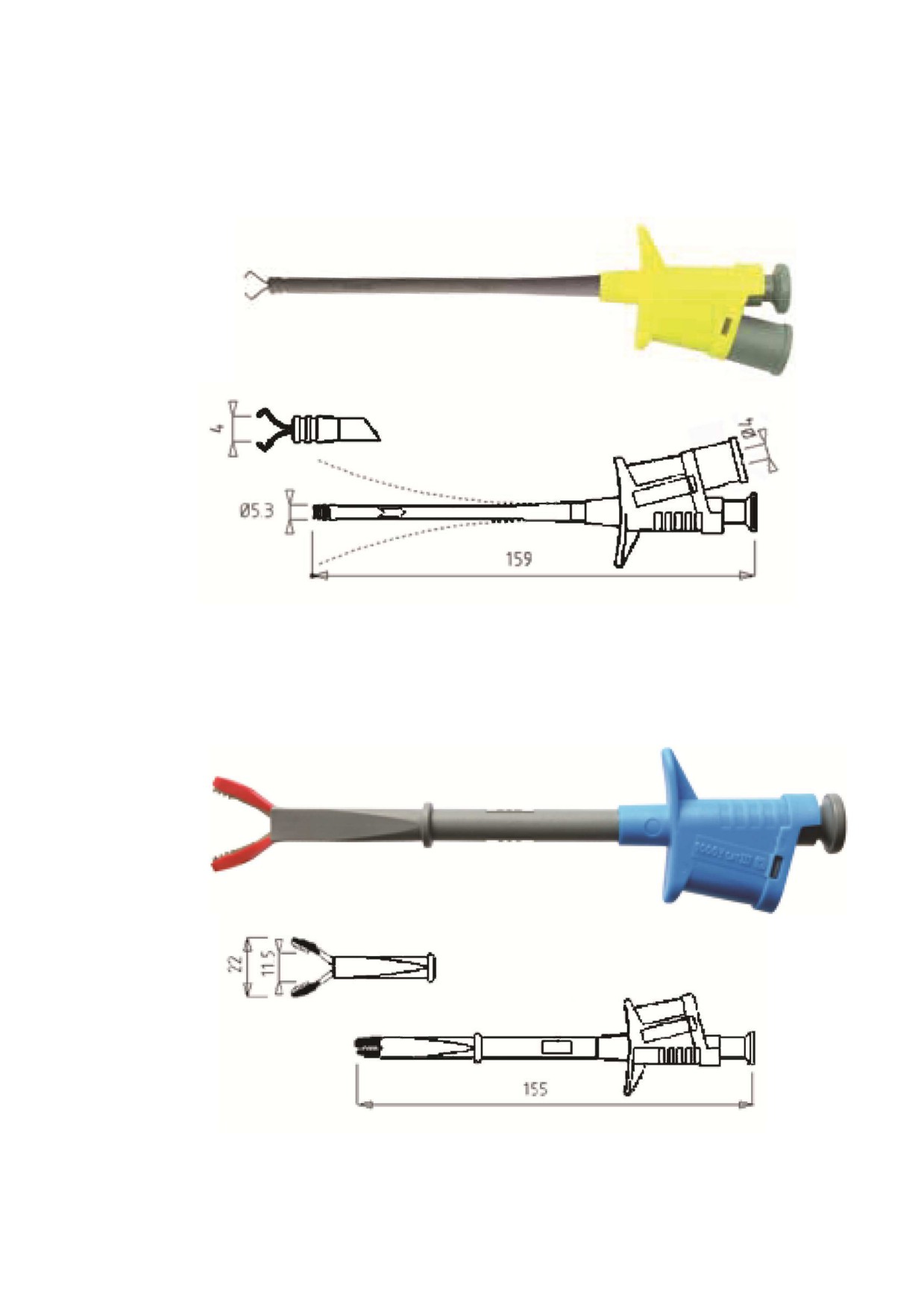

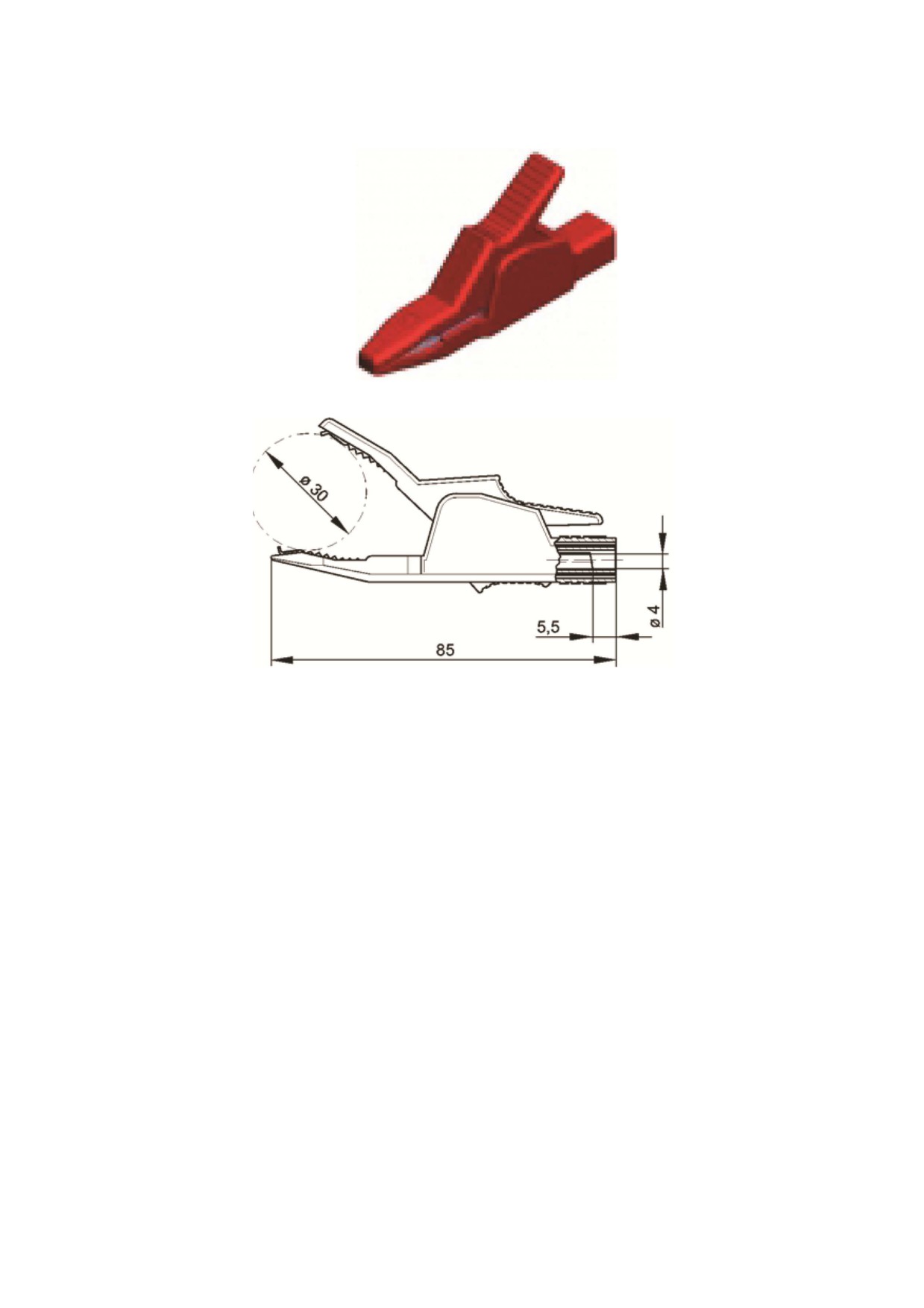

Зажим А (зажим 1) - зажим типа «крокодил» длиной 92 мм и

диаметром охвата до 32 мм;

Зажим В (зажим 2) - зажим типа «крокодил» длиной 155 мм и

диаметром охвата до 11,5 мм;

Зажим С (зажим 3) - зажим типа «пинцет» длиной 159 мм и

диаметром охвата до 4 мм.

g - специальное исполнение

- при отсутствии параметра не заполняется;

- IEC 61850-8-1

- поддержка протокола цифровых подстанций

(только для МПК1).

Таблица возможных исполнений

Исполнение

Параметр кода полного условного обозначения

прибора

Наличие

МПКа

Номинальное значение или

Цвет

Варианты

интерфейса

(в

коэффициент трансформации

индикации

зажимов*

Ethernet

RS485

зависимости

от габаритных

b 1

размеров)

1А, 5А,

250А(КТ),

REО

100В,

800А(КТ),

МПК1

400В;

К, Ж. З

А, В, С

3000А(КТ),

U/100

3000А(КР);

REС

x; RS

I/1; I/5

100В,

REО

МПК2

400В;

А, В, С

REС

x; RS

U/100

КТ - клещи токоизмерительные; КР - катушка Роговского

* Внешний вид и размеры зажимов представлены в приложении А.

Примечания

1 Знак «х» означает, что параметр отсутствует

2 При отсутствии специальный параметр g не указывается

3 Для МПК1 возможно исполнение с поддержкой протокола IEC 61850-8-1

Пример записи обозначения приборов при их заказе:

- для прибора МПК, имеющего следующие характеристики: габаритный

размер корпуса

175×86×280 мм, входные параметры

- напряжение с

номинальным значением 100 В, ток с номинальным значением 1,0 А; наличие

интерфейса Ethernet («оптика»), зеленый цвет индикаторов, вариант зажимов 1:

МПК1 - 100В,1А - REO - x - З - А ТУ 25-7504.231-2016;

- для прибора МПК, имеющего следующие характеристики: габаритный

размер корпуса

175×86×280 мм, входные параметры

- напряжение с

номинальным значением 400 В, ток с номинальным значением 5,0 А, наличие

интерфейса Ethernet

(«витая пара»), интерфейс

RS485, красный цвет

индикаторов, вариант зажимов 2, поддержка протокола цифровых подстанций

IEC 61850-8-1:

МПК1 - 400В, 5А - REС - RS - К - В - IEC 61850-8-1

ТУ 25-7504.231-2016;

1.2 Технические характеристики

1.2.1 Приборы (в зависимости от исполнения) обеспечивают измерение

параметров режима трехпроводных и четырехпроводных электрических сетей

переменного тока, отображение на цифровых индикаторах (опционально) и

передачу по интерфейсам Ethernet, RS485 (при наличии данного исполнения)

результата измерения во внешние системы (в том числе, по протоколу ГОСТ Р

МЭК 60870-5-101/104, IEC 61850-8-1) в соответствии с таблицей 1.

Таблица 1

Выдача по

Выдача во

Выдача

№

Время

протоколу

внешний

Параметр

на

п/п

измерения

МЭК 60870-

модуль (ПО)

дисплей *

-5-101/104

контроля ¹

Параметры напряжения

С.к.з. фазного напряжения

0,2 с ²

основной частоты U_A(1), U_B(1), U_C(1)

С.к.з. линейного (междуфазного)

напряжения основной частоты

То же

(U_AB(1), U_BC(1), U_CA(1))

Отклонение с.к.з. напряжения (δU)

-“-

(пофазно)

С.к.з. напряжения прямой

-“-

последовательности (U₁)

С.к.з. напряжения обратной

-“-

+ ³

последовательности (U₂)

С.к.з. напряжения нулевой

-“-

+ ³

последовательности (U₀)

Угол фазового сдвига между

фазными/линейными

-“-

+ ³

напряжениями основной частоты

(φ_U)

Угол фазового сдвига между 1-ой

(составляющей основной частоты)

и n-ой гармонической

-“-

составляющей напряжения (φ_U(n))

(пофазно)

Частота (f)

1 с

Параметры тока**

С.к.з. фазного тока

0,2 с

+ ³

(I_A, I_B, I_C)

С.к.з. фазного тока основной

То же

частоты (I_A(1), I_B(1), I_C(1))

С.к.з. тока прямой

-“-

последовательности (I₁)

С.к.з. тока обратной

-“-

последовательности (I₂)

Продолжение таблицы 1

Выдача по

Выдача во

№

Время

Выдача на

протоколу

внешний

Параметр

п/п

измерения

дисплей*

МЭК 60870-

модуль (ПО)

-5-101/104

контроля ¹

С.к.з. тока нулевой

-“-

последовательности (I₀)

Коэффициент искажения

синусоидальности кривой

-“-

фазного тока (пофазно) (K_I)

Коэффициент n-ой

гармонической составляющей

-“-

тока (K_I(n)) (пофазно)

Среднеквадратическое значение

n-ой гармонической подгруппы

-“-

тока (I_sg,n) (пофазно)

Суммарный коэффициент

гармонических подгрупп тока

-“-

(THDS_I) (пофазно)

Среднеквадратическое значение

n-ой интергармонической

-“-

центрированной подгруппы тока

(I_isg,n) (пофазно)

Коэффициент несимметрии тока

по обратной последовательности

-“-

(K_2I)

Коэффициент несимметрии тока

по нулевой последовательности

-“-

(K_20I)

Угол фазового сдвига между

фазными токами основной

-“-

частоты (φ_I)

Угол фазового сдвига между

фазным напряжением и

-“-

одноименным током (φ_UI)

(пофазно)

Угол фазового сдвига между

напряжением прямой

-“-

последовательности и

одноименным током (φ_U1I1(1))

Угол фазового сдвига между

напряжением обратной

-“-

последовательности и

одноименным током (φU2I2(1))

Угол фазового сдвига между

напряжением нулевой

-“-

последовательности и

одноименным током (φU0I0(1))

Продолжение таблицы 1

Выдача по

Выдача во

№

Время

Выдача на

протоколу

внешний

Параметр

п/п

измерения

дисплей *

МЭК 60870-

модуль (ПО)

-5-101/104

контроля ¹

Угол фазового сдвига между n-

ми гармоническими

составляющими фазного

-“-

напряжения и одноименного

тока (φ_UI(n))

Угол фазового сдвига между 1-

ой (составляющей основной

частоты) и n-ой гармонической

-“-

составляющей фазного тока

(φ_I(n)) (пофазно)

Параметры электрической мощности**

Активная мощность по

0,2 с

+ ³

отдельным фазам (P_A, P_B, P_C)

Активная мощность трехфазная

То же

(P)

Активная мощность основной

частоты однофазная

-“-

(P_A(1), P_B(1), P_C(1))

Активная мощность основной

-“-

частоты трехфазная (P₍₁₎)

Активная однофазная мощность

-“-

n-ой гармоники (P_A(n), P_B(n), P_C(n))

Активная мощность n-ой

-“-

гармоники трехфазная (P_(n))

Активная однофазная мощность

в заданной полосе частот f

(мощность f-ой

-“-

интергармоники) (P_A(f), P_B(f),

P_C(f))

Активная трехфазная мощность

в заданной полосе частот f

-“-

(мощность f-ой

интергармоники) (P_(f))

Активная мощность прямой

-“-

последовательности (P₁₍₁₎)

Активная мощность обратной

0,2 с

последовательности (P2(1))

Активная мощность нулевой

-“-

последовательности (P0(1))

Реактивная мощность по

-“-

отдельным фазам (Q_A, Q_B, Q_C)

Реактивная мощность

-“-

трехфазная (Q)

Реактивная однофазная

мощность основной частоты

-“-

(Q_A(1), Q_B(1), Q_C(1))

Продолжение таблицы 1

Выдача по

Выдача во

№

Время

Выдача на

протоколу

внешний

Параметр

п/п

измерения

дисплей *

МЭК 60870-

модуль (ПО)

-5-101/104

контроля ¹

Реактивная мощность основной

-“-

частоты трехфазная (Q₍₁₎)

Реактивная однофазная

-“-

мощность n-ой гармоники (Q_A(n),

Q_B(n), Q_C(n))

Реактивная мощность n-ой

-“-

гармоники трехфазная (Q_(n))

Реактивная однофазная

-“-

мощность в заданной полосе

частот f (мощность f-ой

интергармоники) (Q_A(f), Q_B(f),

Q_C(f))

Реактивная трехфазная

-“-

мощность в заданной полосе

частот f (мощность f-ой

интергармоники) (Q_(f))

Реактивная мощность прямой

-“-

последовательности (Q₁₍₁₎)

Реактивная мощность обратной

-“-

последовательности (Q₂₍₁₎)

Реактивная мощность нулевой

-“-

последовательности (Q₀₍₁₎)

Полная мощность по отдельным

-“-

+ ³

фазам (S_A, S_B, S_C)

Полная мощность трехфазная (S)

-“-

Полная однофазная мощность

-“-

основной частоты (S_A(1), S_B(1),

S_C(1))

Полная мощность основной

-“-

частоты трехфазная (S₍₁₎)

Полная однофазная мощность n-

0,2 с

ой гармоники (SA(n), SB(n),

SC(n))

Полная мощность n-ой

-“-

гармоники трехфазная (S(n))

Полная однофазная мощность в

-“-

заданной полосе частот f

(мощность f-ой интергармоники)

(SA(f), SB(f), SC(f))

Полная трехфазная мощность в

заданной полосе частот f

-“-

(мощность f-ой интергармоники)

(S_(f))

Полная мощность прямой

-“-

последовательности (S₁₍₁₎)

Окончание таблицы 1

Выдача по

Выдача во

№

Время

Выдача на

протоколу

внешний

Параметр

п/п

измерения

дисплей *

МЭК 60870-

модуль (ПО)

-5-101/104

контроля ¹

Полная мощность обратной

-“-

последовательности (S₂₍₁₎)

Полная мощность нулевой

-“-

последовательности (S₀₍₁₎)

Коэффициент мощности (cos φ)

-“-

+ ³

(пофазно)

Параметры электрической энергии **

Активная энергия (W_P)

(суммарно по фазам и отдельно

+⁴

по фазам A, B, C)

Активная энергия первой

гармоники (W_P(1)) (суммарно по

+⁴

фазам и отдельно по фазам A, B,

Реактивная энергия (W_Q)

(суммарно по фазам и отдельно

по фазам A, B, C)

Реактивная энергия первой

гармоники (W_Q(1)) (суммарно по

фазам и отдельно по фазам A, B,

Полная энергия (W_S) (суммарно

по фазам и отдельно по фазам A,

B, C)

Полная энергия первой

гармоники (WS(1)) (суммарно по

фазам и отдельно по фазам A, B,

* При наличии данного исполнения.

** Данные параметры измеряются только исполнением МПК1.

¹ Внешний программный модуль (ПО), предназначенный к применению

совместно

прибором МПК. Выдача прибором измеренных значений параметров в указанный модуль

(ПО) контроля осуществляется через коммуникационные интерфейсы по

специализированному протоколу

² Указанное здесь и далее по таблице значение частоты измерений

(0,2 с) является

номинальным. Фактически частота измерений равна

10 периодам основной частоты

первичной измеряемой сети

³ Частота обновления значения параметра на дисплее может быть меньше частоты

измерений параметра (0,2 с), но не реже 1 раза в секунду

⁴ Вывод на экран значений активной/реактивной энергии в обоих направлениях суммарно

по всем фазам по каждому из 8-ми тарифов и суммарно по всем тарифам средствами блока

из 9-ти семисегментных светодиодных индикаторов на передней панели

1.2.2 Приборы имеют возможность шести дополнительных режимов для

измерения ПКЭ в соответствии с таблицей 2.

Таблица 2

Режим

Шины

Контролируемое

Измеряемые/

измереконтроля,

Примечание

присоединение

рассчитываемые параметры

ния

кВ

UАВ, UВС,UСА, U(1)АВ, U(1)ВС,

Один прибор на один узел

U(1)СА, U1, U(n)АВ, U(n)ВС, U(n)СА,

330-750

кВ

шины,

K_UАВ, K_UВС,K_UСА, K_{U(n) АВ}, K_U(n)

работающие параллельно при

ВС, KU(n) СА, KU(h) АВ, KU(h) ВС,

нормальной схеме сети

330-750

K_U(h)СА, U₂, U₀, K_2U, K_0U,

δU_уАВ, δU_уВС, δU_уСА, U₂, K_2U,

t_прАВ, δU_прАВ, t_прВС, δU_прВС,

t_прСА, δU_прСА

UАВ, UВС,UСА, U(1)АВ, U(1)ВС,

Один прибор на один узел

U(1)СА, U1, U(n)АВ, U(n)ВС, U(n)СА,

110-220

кВ

шины,

K_UАВ, K_UВС,K_UСА, K_{U(n) АВ}, K_U(n)

работающие параллельно при

110-220

ВС, KU(n) СА, KU(h) АВ, KU(h) ВС,

нормальной схеме сети

K_{U(h) СА}, U₂,U₀,K_2U,K_0U, t_прАВ,

δU_прАВ, t_прВС, δU_прВС, t_прСА,

δU_прСА δU_уАВ, δU_уВС, δU_уСА

В каждом радиальном

IА, IВ, IС, I(1)А, I(1)В, I(1)С, I1, I(n)А,

Если

потребитель

присоединении*

I(n)В, I(n)С, I2, I0, ϕ(n)А, ϕ(n)В,

нелинейной

и/или

нелинейной

и/или

несимметричной нагрузкой

ϕ(n)С, ϕ1, ϕ2, ϕ0, KIА, KIВ, KIС,

несимметричной

K_I(n)А, K_I(n)В, K_I(n)С, K_I(h)А, K_I(h)В,

получает питание от ЕНЭС по

нагрузки

при

K_I(h)С, K_2I, K_0I , P₁, Q₁, P_(n), P₂,

нескольким

радиальным

соотношении IКЗ/IН

≤

Q₂,P₀, Q₀

присоединениям,

100

соотношение IКЗ/IН должно

110-500

оцениваться для суммарной

мощности потребителя по

всем присоединениям. При

этом контроль ПКЭ по

току/мощности необходимо

организовывать в каждом

присоединении,

питающем

данного потребителя

Во вводах среднего

IА, IВ, IС, I(1)А, I(1)В, I(1)С, I1, I(n)А,

По одному прибору в каждом

напряжения

(авто-)

I(n)В, I(n)С, I2, I0, ϕ(n)А, ϕ(n)В, ϕ(n)С,

присоединении

среднего

трансформаторов связи,

ϕ₁, ϕ₂, ϕ₀, K_IА, K_IВ, K_IС, K_I(n)А,

напряжения

(авто)

если на любых шинах

трансформаторов связи. Если

KI(n)В, KI(n)С, KI(h)А, KI(h)В, KI(h)С,

напряжением 110 кВ и

K_2I, K_0I

, P₁, Q₁, P_(n), Q_(n), P₂,

отсутствует

возможность

выше данной ПС при

Q₂,P₀, Q₀

подключения прибора во вводы

110-500

инструментальном

среднего напряжения, то

обследовании

подключение осуществляется

зафиксированы

во вводы высокого напряжения

регулярные нарушения

(авто-) трансформаторов связи

ГОСТ по KU(n) по

гармоникам порядков

6k±1

В случае, если при

Один Прибор измерительный

UАВ, UВС,UСА, U(1)АВ, U(1)ВС,

проведении

ПКЭ на один узел 6-35 кВ -

U(1)СА,U1, δUуАВ, δUуВС,

инструментального

шины,

работающие

δU_уСА, U_(n)АВ, U_(n)ВС, U_(n)СА,

обследования

были

параллельно при нормальной

KUАВ, KUВС, KUСА, KU(n) АВ,

выявлены регулярные

схеме сети

6-35 кВ

KU(n) ВС, KU(n) СА, KU(h)АВ,

нарушения на шинах

KU(h)ВС, KU(h)СА,

любого

напряжения

U₂, K_2U, P_Lt,P_St, t_прАВ, δU_прАВ,

данной ПС по любому из

следующих ПКЭ: K_U,

tпрВС, δUпрВС, tпрСА, δUпрСА

KU(n), K2U

Окончание таблицы 2

Режим

Шины

Измеряемые/рассчитываем

Контролируемое

измере

контроля,

ые

Примечание

присоединение

ния

кВ

параметры

В каждом радиальномIА, IВ, IС, I(1)А, I(1)В, I(1)С, I1,Если потребитель с нелинейной

присоединении

и/или

несимметричной

I(n)А, I(n)В, I(n)С, I2, ϕ (n)А, ϕ (n)В,

нелинейной

и/или

нагрузкой получает питание от

ϕ_(n)С, ϕ₁, ϕ₂, K_IА, K_IВ, K_IС,

несимметричной

ЕНЭС по

нескольким

KI(n)А, KI(n)В, KI(n)С, KI(n)С,

нагрузки

при

радиальным присоединениям,

KI(h)А, KI(h)В, KI(h)С,K2I, P1, Q1,

соотношении I_КЗ/I_Н

≤

соотношение I_КЗ/I_Н должно

100, в случае, если приP(n), Q(n), P2, Q2

оцениваться для суммарной

проведении

мощности потребителя по всем

6-35 кВ

инструментального

присоединениям. При этом

обследования

были

контроль характеристик КЭ по

выявлены регулярные

току/мощности

необходимо

нарушения на шинах 6-

обеспечить в одном наиболее

35 кВ данной ПС по

нагруженном присоединении,

любому из следующих

питающем данного потребителя

ПКЭ: K_U, KU(n), K2U

от каждых отдельных шин ПС

ЕНЭС.

∆f.

Для всех шин, на которых

Наименьшее и наибольшееобеспечивается контроль ПКЭ

значения

по

всемв соответствии с указанными

контролируемым показателямвыше в данной таблице

за период измерения.

критериями,

должны

Верхнее

значение,рассчитываться

определяющее

верхнююхарактеристики, необходимые

границу

диапазона,для оценки соответствия ПКЭ

включающего 95 % результатовтребованиям ГОСТ

измерений

ПКЭ

поТребования этой строки

показателям: ∆f, U_у, K_U, KU(n),относятся ко всем режимам

K2U.

измерения этой таблицы и не

Нижнее

значение,являются самостоятельными.

6 кВ и

определяющее

нижнюю

выше

границу

диапазона,

включающего 95 % результатов

измерений

ПКЭ

по

показателям: ∆f, U_у.

Относительное время выхода

за диапазон нормально и

предельно

допустимых

значений ПКЭ по показателям:

∆f, U_у, K_U, KU(n), K2U.

Наименьшее, наибольшее и

среднее значения по всем

контролируемым показателям

на интервалах 1 минута и 30

минут за период измерения

* под радиальным присоединением понимается присоединения с односторонним питанием в

нормальной и ремонтных схемах сети

1.2.3 Номинальные значения и диапазоны измеряемых прибором

входных сигналов тока и напряжения, частоты, коэффициентов искажения

синусоидальности входных сигналов приведены в таблице 3 .

Таблица 3

Параметр

Значение

Номинальное напряжение

100 В

U_ф.ном = 57,73 В

(действующее значение):

U_л.ном = 100 В

- фазное (U_ф.ном)

400 В

U_ф.ном = 230 В

- линейное (междуфазное) (U_л.ном)

U_л.ном = 400 В

Номинальный фазный ток*

1 A

Iном = 1 А

(действующее значение) (I_ном)

5 A

Iном = 5 А

Диапазон измеряемых токов (действующего значения)*

от 0 до 1,5·I_ном

Диапазон измеряемых напряжений (фазных/линейных)

от 0 до 2,0·U_ф/л.ном

(действующего значения)

Частота измерений входного сигнала тока/напряжения

от 42,5 до 57,5 Гц

* параметр применяется только для исполнения МПК1

1.2.4 Время установления рабочего режима не более 30 мин. Приборы

рассчитаны на непрерывную круглосуточную работу.

1.2.5 Время измерения параметров входных сигналов тока и

напряжения соответствует значению, указанному в таблице 1 для каждого

параметра.

1.2.6 Приборы обеспечивают передачу измеренных и вычисляемых

параметров в соответствии с таблицей 1 по цифровым интерфейсам RS485 и

Ethernet (в зависимости от исполнения).

1.2.7

Приборы обеспечивают

хранение

во

внутренней

энергонезависимой памяти измеренных значений ПКЭ (приложение Б) - в части

показателей, измеряемых (усредняемых) на интервалах времени 10 с (частота и

отклонение частоты), 2 часа (для длительной дозы фликера) и 10 мин (для

прочих показателей КЭ) - и значений электрических параметров напряжения,

тока, электрической мощности и энергии (по таблице 1), усредненных на 10-

минутных интервалах времени, с глубиной хранения не менее 90 полных суток

(2160 часов).

1.2.8 Приборы имеют в себе функцию встроенных часов реального

времени с погрешностью хода часов не более ±1 секунды в сутки.

При отсутствии внешнего электропитания приборы обеспечивают

возможность функционирования указанных часов реального времени в приборе

в течение не менее чем 15 суток.

Приборы имеют синхронизацию встроенных часов реального времени от

внешнего NTP-сервера/РТР-сервера

(через интерфейс Ethernet прибора по

протоколу NTP или РТР

(IEEE

1588)). Также обеспечивается возможность

синхронизации

встроенных

часов

реального

времени

прибора,

функционирующего в режиме контролируемой станции (КП) телемеханики (в

соответствии со стандартом ГОСТ Р МЭК 60870) со временем контролирующей

станции (ПУ) телемеханики:

- по протоколу ГОСТ Р МЭК 60870-5-104 (через интерфейс Ethernet);

- по протоколу ГОСТ Р МЭК 60870-5-101 (через интерфейс RS485).

При этом обеспечиваемая с использованием вышеуказанных механизмов

синхронизации погрешность хода часов прибора - не хуже ±20 мс.

1.2.9 Приборы (в зависимости от исполнения) имеют возможность:

а) настройки диапазона показаний через цифровые интерфейсы RS485,

Ethernet (в зависимости от исполнения) с помощью программы-конфигуратора;

б) оперативного изменения яркости свечения цифровых индикаторов

(при наличии данного исполнения) через цифровые интерфейсы RS485, Ethernet,

(в зависимости от исполнения) с помощью программы-конфигуратора и кнопок

управления на передней панели.

в) выбора вида отображаемых на индикаторах текущих параметров от

кнопки управления на передней панели.

1.2.10 Пределы допускаемой основной погрешности измерений прибором

показателей КЭ соответствуют значениям, приведенным в таблице 4.

1.2.11 Пределы допускаемой основной погрешности измерений

прибором параметров режима и других электрических параметров, включая учет

величин активной и реактивной энергии, соответствуют значениям,

приведенным в таблице 5.

Таблица 4

Предел

Диапазон

Параметр*

погрешности

измерений

измерений ¹⁾

С.к.з. напряжения (U), В

(0… 200) % U_.ном

γ = ±0,1 %

Положительное отклонение напряжения (δU₍₊₎), % ²⁾

(0…100)

∆ = ±0,1

Отрицательное отклонение напряжения (δU_(-)), % ²⁾

(0…90)

∆ = ±0,1

Частота (f), Гц

(42,5…57,5)

∆ = ±0,01

Отклонение частоты (∆f), Гц

(-7,5…7,5)

∆ = ±0,01

Кратковременная доза фликера (P_st), отн.ед.

(0,2…10)

δ = ±5 %

Длительная доза фликера (P_lt), отн.ед.

(0,2…10)

δ = ±5 %

∆ = ±0,05

Коэффициент n-ой гармонической составляющей

(0,05…30)

(K_U(n)< 1 %)

напряжения до 50 порядка (K_U(n)), % ³⁾

δ = ±5,0 %

(1%≤K_U(n)<30%)

∆ = ±0,05

Суммарный коэффициент гармонических

(0,1…30)

(0,1%≤ K_U <1%)

составляющих напряжения (коэффициент искажения

δ = ±5,0 %

синусоидальности кривой напряжения) (K_U), %

(1%≤ K_U <30%)

Коэффициент несимметрии напряжений по обратной

(0…20)

∆ = ±0,15

последовательности (K_2U), %

Коэффициент несимметрии напряжений по нулевой

(0…20)

∆ = ±0,15

последовательности (K_0U), %

Длительность провала напряжения (∆t_п), с

(0,02…60)

∆ = ±0,02

Глубина провала напряжения (δU_п), %

(10…99)

∆ = ±0,2

Длительность прерывания напряжения (∆t_прер), с

(0,02…60)

∆ = ±0,02

Длительность временного перенапряжения (∆t_пер.), с

(0,02…60)

∆ = ±0,02

Коэффициент временного перенапряжения (K_пер),

(1,1…2,0)

∆ = ±0,002

отн.ед.

* Наличие параметра зависит от исполнения прибора

¹⁾ Обозначение погрешностей: ∆ - абсолютная; δ, % - относительная; γ, % - приведенная

²⁾ Относительно U_н равного номинальному U_нили согласованному U_согл значению

напряжения по ГОСТ 32144

³⁾ Номер гармонической подгруппы n от 2 до 50 порядка в соответствии с ГОСТ 30804.4.7

Таблица 5

Предел

Диапазон

Дополнительные

Параметр*

погрешности

измерений

условия

измерений ¹⁾

Установившееся отклонение

(-90…100)

∆ = ±0,1

напряжения, (δU_у), % 2)

Напряжение, меньшее номинала, U_m(-), В²⁾

(10…100)% U_ном

γ = ±0,1 %

Напряжение, большее номинала, U_m(+),В²⁾

(100…200)%U_ном

γ = ±0,1 %

Продолжение таблицы 5

Предел

Диапазон

Дополнительные

Параметр*

погрешности

измерений

условия

измерений ¹⁾

С.к.з. напряжения основной частоты

(10…150) % U_ном

γ = ±0,1 %

(U₍₁₎), В

С.к.з. напряжения с учетом

(0,1…2,0) U_ном

γ = ±0,1 %

гармонических составляющих от 1 до n

(до 50 порядка) (U_(1-50)), В 3)

Коэффициент искажения

(0,1…30)

∆ = ±0,05

0,1 ≤ K_U(1-50) ≤ 1

синусоидальности кривой напряжения с

δ = ±5,0 %

1 ≤ K_U(1-50) ≤ 30

учетом влияния всех гармоник до 50

порядка (K_U(1-50)), %

С.к.з. n-ой гармонической подгруппы

(0…0,3) U_ном

U_sg,n˂0,01 U_ном

γ = ±0,05 %

напряжения (до 50 порядка) (U_sg,n),

U_sg,n≥0,01 U_ном

В ^{3) 5)}

δ = ±5 %

Суммарный коэффициент

(0,001…0,3)

0,001≤ THDS_U<0,01

∆ = ±0,0005

гармонических подгрупп напряжения

0,01≤ THDS_U<0,3

(THDS_U), отн.ед.

δ = ±5 %

С.к.з. m-ой интергармонической

(0…0,3) U_ном

U_isg,n<0,01 U_ном

γ = ±0,05 %

центрированной подгруппы

U_isg,n≥0,01 U_ном

напряжения (до 50 порядка) (U_isg,n), В ⁴⁾

δ = ±5

Фазовый угол между 1-ой

(-180°…180°)

∆ = ±1

KU(n) ≥ 5

(составляющей основной частоты) и n-

∆ = ±5

1 ≤ K_U(n) < 5

ой гармонической составляющей

напряжения (до 50 порядка) (φ_Usg.n), ° 3)

∆ = ±10

0,2 ≤ K_U(n) < 1

Угол фазового сдвига между

(-180°…180°)

∆ = ±0,1

0,8 U_ф/л.ном ≤ U_ф/л ≤

напряжениями (фазными/линейными)

≤ 1,2 U_ф/л.ном

основной частоты (φ_U), °

Значение напряжения прямой

(0,01…1,5) U_ном

γ = ±0,15 %

последовательности (U₁), В

Значение напряжения обратной

(0,01…1,5) U_ном

γ = ±0,15 %

последовательности (U₂), В

Значение напряжения нулевой

(0,01…1,5) U_ном

γ = ±0,15 %

последовательности (U₀), В

Параметры тока**

С.к.з. силы тока, (I), А

(0…1,5) I_ном

γ = ±0,1 %

С.к.з. силы тока с учетом

(0…1,5) I_ном

γ = ±0,1 %

гармонических составляющих от 1 до n

(до 50 порядка), (I_(1-50)), А 3)

С.к.з. силы тока основной частоты,

(0…1,5) I_ном

γ = ±0,1 %

(I₍₁), А

Коэффициент несимметрии тока по

(0…20)

∆ = ±0,15

обратной последовательности, (K_2I), %

Коэффициент несимметрии тока по

(0…20)

∆ = ±0,15

нулевой последовательности, (K_0I), %

С.к.з. n-ой гармонической подгруппы

(0…0,3) I_ном

Isg,n˂0,03 Iном

γ = ±0,15 %

тока (до 50 порядка) (I_sg,n), А ^{3) 8)}

Isg,n≥0,03 Iном

δ = ±5 %

Продолжение таблицы 5

Предел

Диапазон

Дополнительные

Параметр*

погрешности

измерений

условия

измерений ¹⁾

С.к.з. m-ой интергармонической

(0…0,3) I_ном

I _isg,m˂0,03 I_ном

γ = ±0,15 %

подгруппы тока (до 50 порядка) (I_isg,m),

I _isg,m≥0,03 I_ном

А ^{4) 9)}

δ = ±5 %

Угол фазового сдвига между 1-ой

(-180°…180°)

∆ = ±1

KI(n) ≥ 5

(составляющей основной частоты) и n-

∆ = ±5

1 ≤ K_I(n) < 5

ой гармонической составляющей

фазного тока (φ_Isg.n), ° 3)

∆ = ±10

0,2 ≤ K_I(n) < 1

Угол фазового сдвига между фазными

(-180°…180°)

∆ = ±0,5

0,01 I_ном ≤ I ≤ 1,2 I_ном

токами основной частоты (φ_I), °

Суммарный коэффициент

(0,001…0,6)

0,001≤ THDS_I<0,03

гармонических подгрупп тока (THDS_I),

0,03≤ THDS_I<0,6

отн.ед.

Коэффициент искажения

(0,1…60)

0,1 ≤ K_I < 3

∆ = ±0,15

синусоидальности кривой тока, (K_I), %

3 ≤ K_I < 60

δ = ±5 %

Коэффициент n-ой гармонической

(0,05…30)

∆ = ±0,15

KI(n) < 3,0 %

составляющей тока до 50 порядка (K_I(n)),

2 ≤ n ≤ 10

% ³⁾

(0,05…20)

δ = ±5,0 %

KI(n) ≥ 3,0 %

10 < n ≤ 20

(0,05…10)

20 < n ≤ 30

(0,05…5)

30 < n ≤ 50

С.к.з. силы тока прямой

(0…1,5) I_ном

γ = ±0,15 %

последовательности (I₁), А

С.к.з. силы тока обратной

(0…1,5) I_ном

γ = ±0,15 %

последовательности (I₂), А

С.к.з. силы тока нулевой

(0…1,5) I_ном

γ = ±0,15 %

последовательности (I₀), А

Угол фазового сдвига между n-ми

(-180°…180°)

∆ = ±3

0,5 I_ном ≤ I ≤ 1,2 I_ном

гармоническими составляющими

KI(n) ≥ 5, KU(n) ≥ 5

напряжения и тока (до 50 порядка)

∆ = ±5

0,5 I_ном ≤ I ≤ 1,2 I_ном

(φ_UI(n)), ° 3)

1 ≤ K_I(n) < 5

1 ≤ K_U(n) < 5

∆ = ±5

0,1 I_ном ≤ I < 0,5 I_ном

KI(n) ≥ 5

KU(n) ≥ 5

Угол фазового сдвига между

(-180°…180°)

∆ = ±0,5

0,8 U_ном ≤ U≤ 1,2 U_ном

напряжением и током основной частоты

0,1 I_ном ≤ I≤ 1,2 I_ном

(φ_UI), °

∆ = ±5

0,8 U_ном ≤ U≤ 1,2 U_ном

0,01 I_ном ≤ I < 0,1 I_ном

Угол фазового сдвига между

(-180°…180°)

∆ = ±0,5

0,8 U_ном ≤ U≤ 1,2 U_ном

напряжением и током прямой

0,1 I_ном ≤ I≤ 1,2 I_ном

последовательности (φ_U1I1), °

∆ = ±5

0,8 U_ном ≤ U≤ 1,2 U_ном

0,01 I_ном ≤ I < 0,1 I_ном

Продолжение таблицы 5

Предел

Диапазон

Дополнительные

Параметр*

погрешности

измерений

условия

измерений ¹⁾

Угол фазового сдвига между

(-180°…180°)

∆ = ±0,5

0,8 U_ном ≤ U≤ 1,2 U_ном

напряжением и током обратной

0,1 I_ном ≤ I≤ 1,2 I_ном

последовательности (φ_U2I2), °

∆ = ±5

0,8 U_ном ≤ U≤ 1,2 U_ном

0,01 I_ном ≤ I < 0,1 I_ном

Угол фазового сдвига между

(-180°…180°)

∆ = ±0,5

0,8 U_ном ≤ U≤ 1,2 U_ном

напряжением и током нулевой

0,1 I_ном ≤ I≤ 1,2 I_ном

последовательности (φ_U0I0), °

∆ = ±5

0,8 U_ном ≤ U≤ 1,2 U_ном

0,01 I_ном ≤ I < 0,1 I_ном

Параметры электрической мощности**

Активная мощность (P), Вт

(0,01…1,5) U_ном I_ном

δ = ±0,4 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,01 I_ном ≤ I < 0,05 I_ном

KР = 1,

где K_Р = P/S

δ = ±0,2 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,05 I_ном ≤ I < 1,5 I_ном

KР = 1

δ = ±0,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,02 I_ном ≤ I < 0,1 I_ном

KР = 0,5 (инд.)

К_Р =0,8 (емк.)

δ = ±0,3 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,1 I_ном ≤ I <1,5 I_ном

KР = 0,5 (инд.)

К_Р =0,8 (емк.)

δ = ±0,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,1 I_ном ≤ I <1,5 I_ном

KР = 0,25 (инд.)

К_Р =0,5 (емк.)

Активная мощность с учетом

(0,01…1,5) U_ном I_ном

δ = ±0,4 %

0,8 U_ном ≤ U≤ 1,2 U_ном

гармонических составляющих от 1 до n

0,01 I_ном ≤ I < 0,05 I_ном

(до 50 порядка), (P_(1-50)), Вт 3)

KР = 1,

где K_Р = P/S

δ = ±0,2 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,05 I_ном ≤ I < 1,5 I_ном

KР = 1

δ = ±0,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,02 I_ном ≤ I < 0,1 I_ном

KР = 0,5 (инд.)

К_Р =0,8 (емк.)

δ = ±0,3 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,1 I_ном ≤ I <1,5 I_ном

KР = 0,5 (инд.)

К_Р =0,8 (емк.)

δ = ±0,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,1 I_ном ≤ I <1,5 I_ном

KР = 0,25 (инд.)

К_Р =0,5 (емк.)

Продолжение таблицы 5

Предел

Диапазон

Дополнительные

Параметр*

погрешности

измерений

условия

измерений ¹⁾

Активная мощность основной частоты,

(0,01…1,5) U_ном I_ном

δ = ±0,4 %

0,8 U_ном ≤ U≤ 1,2 U_ном

(P₁), Вт

0,01 I_ном ≤ I < 0,05 I_ном

KР = 1,

где K_Р = P/S

δ = ±0,2 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,05 I_ном ≤ I < 1,5 I_ном

KР = 1

Активная мощность основной частоты,

(0,01…1,5) U_ном I_ном

δ = ±0,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

(P₁), Вт

0,02 I_ном ≤ I < 0,1 I_ном

KР = 0,5 (инд.)

К_Р =0,8 (емк.)

δ = ±0,3 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,1 I_ном ≤ I <1,5 I_ном

KР = 0,5 (инд.)

К_Р =0,8 (емк.)

δ = ±0,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,1 I_ном ≤ I <1,5 I_ном

KР = 0,25 (инд.)

К_Р =0,5 (емк.)

Активная мощность n-й гармонической

(0,003…0,1)U_ном I_ном

δ = ±10 %

KI(n) ≥ 5

составляющей (до 50 порядка) (P_(n)), Вт3)

KU(n) ≥ 5

Активная мощность прямой

(0,01…1,5) U_ном I_ном

δ =

последовательности, (Р ₁₍₁₎), Вт

±0,5 %

Активная мощность обратной

(0,01…1,5) U_ном I_ном

δ =

последовательности, (Р ₂₍₁₎), Вт

±0,5 %

Активная мощность нулевой

(0,01…1,5) U_ном I_ном

δ =

последовательности, (Р ₀₍₁₎), Вт

±0,5 %

Реактивная мощность (Q), вар

(0,01…1,5)U_ном I_ном

δ = ±1,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,02I_ном ≤ I <0,05 I_ном

sin φ_UI = 1

0,8 U_ном ≤ U≤ 1,2 U_ном

δ =

0,05I_ном ≤ I <1,5 I_ном

±1,0 %

sin φ_UI = 1

0,8 U_ном ≤ U≤ 1,2 U_ном

δ =

0,05I_ном ≤ I <0,1 I_ном

±1,5 %

sin φ_UI = 0,5

0,8 U_ном ≤ U≤ 1,2 U_ном

δ =

0,1I_ном ≤ I < 1,5 I_ном

±1,0 %

sin φ_UI = 0,5

0,8 U_ном ≤ U≤ 1,2 U_ном

δ =

0,1 I_ном ≤ I < 1,5 I_ном

±1,5 %

sin φ_UI = 0,25

Продолжение таблицы 5

Предел

Диапазон

Дополнительные

Параметр*

погрешности

измерений

условия

измерений ¹

Реактивная мощность с учетом

(0,01…1,5)U_ном I_ном

δ = ±1,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

гармонических составляющих от 1 до n

0,02I_ном ≤ I <0,05 I_ном

(до 50 порядка) (Q _(1-50)), вар 3)

sin φ_UI = 1

0,8 U_ном ≤ U≤ 1,2 U_ном

δ =

0,05I_ном ≤ I <1,5 I_ном

±1,0 %

sin φ_UI = 1

0,8 U_ном ≤ U≤ 1,2 U_ном

δ =

0,05I_ном ≤ I <0,1 I_ном

±1,5 %

sin φ_UI = 0,5

0,8 U_ном ≤ U≤ 1,2 U_ном

δ =

0,1I_ном ≤ I < 1,5 I_ном

±1,0 %

sin φ_UI = 0,5

Реактивная мощность с учетом

(0,01…1,5)U_ном I_ном

0,8 U_ном ≤ U≤ 1,2 U_ном

δ =

гармонических составляющих от 1 до n

0,1 I_ном ≤ I < 1,5 I

ном

±1,5 %

(до 50 порядка) (Q _(1-50)), вар ³⁾

sin φ_UI = 0,25

Реактивная мощность основной частоты

(0,01…1,5)U_ном I_ном

δ = ±1,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

(Q ₍₁₎), вар

0,02I_ном ≤ I <0,05 I_ном

sin φ_UI = 1

0,8 U_ном ≤ U≤ 1,2 U_ном

δ =

0,05I_ном ≤ I <1,5 I_ном

±1,0 %

sin φ_UI = 1

0,8 U_ном ≤ U≤ 1,2 U_ном

δ =

0,05I_ном ≤ I <0,1 I_ном

±1,5 %

sin φ_UI = 0,5

0,8 U_ном ≤ U≤ 1,2 U_ном

δ =

0,1I_ном ≤ I < 1,5 I_ном

±1,0 %

sin φ_UI = 0,5

0,8 U_ном ≤ U≤ 1,2 U_ном

δ =

0,1 I_ном ≤ I < 1,5 I_ном

±1,5 %

sin φ_UI = 0,25

Реактивная мощность n-ой

(0,003…0,1)U_ном I_ном

δ = ±10 %

KI(n) ≥ 5

гармонической составляющей, (Q _(n)),

KU(n) ≥ 5

вар ³⁾

Реактивная мощность прямой

(0,01…1,5)U_ном I_ном

δ = ±5 %

последовательности, (Q ₁₍₁₎), вар

Реактивная мощность обратной

(0,01…0,1)U_ном I_ном

δ = ±5 %

последовательности, (Q ₂₍₁₎), вар

Реактивная мощность нулевой

(0,01…0,1)U_ном I_ном

δ = ±5 %

последовательности, (Q ₀₍₁₎), вар

Полная мощность, S, В·А

(0,01…1,5)U_ном I_ном

δ = ±0,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,01 I_ном ≤ I < 1,5 I_ном

Полная мощность с учетом

(0,01…1,5)U_ном I_ном

δ = ±0,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

гармонических составляющих от 1 до n

0,01 I_ном ≤ I < 1,5 I_ном

(до 50 порядка), (S_(1-50)), В·А 3)

Полная мощность основной частоты,

(0,01…1,5)U_ном I_ном

δ = ±0,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

(S₍₁₎), В·А

0,01 I_ном ≤ I < 1,5 I_ном

Полная мощность n-й гармонической

(0,003…0,1)U_ном I_ном

δ = ±10 %

KI(n) ≥ 5

составляющей, (S_(n)), В·А

KU(n) ≥ 5

Полная мощность прямой

(0,01…1,5)U_ном I_ном

δ = ±5 %

последовательности, (S ₁₍₁₎), В·А

Продолжение таблицы 5

Предел

Диапазон

Дополнительные

Параметр*

погрешности

измерений

условия

измерений ¹

Полная мощность обратной

(0,01…0,1)U_ном I_ном

δ = ±5 %

последовательности, (S ₂₍₁₎), В·А

Полная мощность нулевой

(0,01…0,1)U_ном I_ном

δ = ±5 %

последовательности, (S ₀₍₁₎), В·А

Коэффициент мощности, К_м(cos φ),

(-1…1)

∆ = ±0,01

0,8 U_ном ≤ U≤ 1,2 U_ном

отн. ед.

0,01 I_ном ≤ I≤ 1,5 I_ном

Параметры электрической энергии **

Активная энергия, W_р, кВт·ч

δ = ±0,4 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,01 I_ном ≤ I < 0,05 I_ном

KР = 1,

где K_Р = P/S

Активная энергия, W_р, кВт·ч

δ = ±0,2 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,05 I_ном ≤ I < 1,5 I_ном

KР = 1

δ = ±0,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,02 I_ном ≤ I < 0,1 I_ном

KР = 0,5 (инд.)

К_Р =0,8 (емк.)

δ = ±0,3 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,1 I_ном ≤ I <1,5 I_ном

KР = 0,5 (инд.)

К_Р =0,8 (емк.)

δ = ±0,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,1 I_ном ≤ I <1,5 I_ном

KР = 0,25 (инд.)

К_Р =0,5 (емк.)

Активная энергия первой гармоники,

δ = ±0,4 %

0,8 U_ном ≤ U≤ 1,2 U_ном

WР(1), кВт·ч

0,01 I_ном ≤ I < 0,05 I_ном

KР = 1,

где K_Р = P/S

δ = ±0,2 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,05 I_ном ≤ I < 1,5 I_ном

KР = 1

δ = ±0,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,02 I_ном ≤ I < 0,1 I_ном

KР = 0,5 (инд.)

К_Р =0,8 (емк.)

δ = ±0,3 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,1 I_ном ≤ I <1,5 I_ном

KР = 0,5 (инд.)

К_Р =0,8 (емк.)

δ = ±0,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,1 I_ном ≤ I <1,5 I_ном

KР = 0,25 (инд.)

К_Р =0,5 (емк.)

Активная энергия прямой

δ = 5 %

последовательности, W_Р1(1), кВт·ч

Окончание таблицы 5

Предел

Диапазон

Дополнительные

Параметр*

погрешности

измерений

условия

измерений ¹

Реактивная энергия, W_Q, квар·ч

δ = ±1,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,02I_ном ≤ I <0,05 I_ном

sin φ_UI = 1

δ = ±1,0 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,05I_ном ≤ I <1,5 I_ном

sin φ_UI = 1

δ = ±1,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,05I_ном ≤ I <0,1 I_ном

sin φ_UI = 0,5

δ = ±1,0 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,1I_ном ≤ I < 1,5 I_ном

sin φ_UI = 0,5

δ = ±1,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,1 I_ном ≤ I < 1,5 I_ном

sin φ_UI = 0,25

Реактивная энергия первой гармоники,

δ = ±1,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

WQ(1), квар·ч

0,02I_ном ≤ I <0,05 I_ном

sin φ_UI = 1

δ = ±1,0 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,05I_ном ≤ I <1,5 I_ном

sin φ_UI = 1

δ = ±1,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,05I_ном ≤ I <0,1 I_ном

sin φ_UI = 0,5

δ = ±1,0 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,1I_ном ≤ I < 1,5 I_ном

sin φ_UI = 0,5

δ = ±1,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,1 I_ном ≤ I < 1,5 I_ном

sin φ_UI = 0,25

Реактивная энергия прямой

δ = ±5 %

последовательности, W_Q1(1), квар·ч

Полная энергия, W_S, кВ·А·ч

δ = ±0,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

0,01 I_ном ≤ I < 1,5 I_ном

Полная энергия первой гармоники, W_S(1),

δ = ±0,5 %

0,8 U_ном ≤ U≤ 1,2 U_ном

кВ·А·ч

0,01 I_ном ≤ I < 1,5 I_ном

Полная энергия прямой

δ = ±5 %

последовательности, W_S1(1), кВ·А·ч

* Наличие параметра зависит от исполнения прибора

** Параметры применяются только для исполнения МПК1.

¹⁾ Обозначение погрешностей: ∆ - абсолютная; δ, % - относительная; γ, % - приведенная

²⁾ Относительно U_н равного номинальному U_ном или согласованному U_соглзначению напряжения

по ГОСТ 32144

³⁾ Номер гармонической подгруппы n от 2 до 50 в соответствии с ГОСТ 30804.4.7

⁴⁾ Номер интергармонической подруппы m от 1 до 49 в соответствии с ГОСТ 30804.4.7

⁵⁾ Среднеквадратическое значение напряжения гармонических составляющих U_(n)

⁶⁾ Среднеквадратическое значение напряжения интергармонических составляющих U_(h)

⁷⁾ Пределы допускаемой приведенной погрешности в диапазоне измерения (0…1,5)·I_ном

⁸⁾ Среднеквадратическое значение n-й гармонической составляющей тока I_(n)

⁶⁾ Среднеквадратическое значение h-й интергармонической составляющей тока I_(h)

1.2.12 Прибор

(в зависимости от исполнения) обеспечивает задание

требуемых диапазонов измерений ПКЭ и электрических параметров с учетом

коэффициентов трансформации по напряжению и по току измерительных

трансформаторов напряжения и тока

(в случае подключения прибора к

первичной измеряемой сети через указанные измерительные трансформаторы).

1.2.13 Задание коэффициента трансформации по напряжению

к_ТН = U´_ном / U_ном (где U´_ном - номинальное первичное напряжение ТН; U_ном -

номинальное вторичное напряжение ТН, эквивалентное номинальному

напряжению измерительных входов напряжения прибора) обеспечивается в

диапазоне величин U´_ном, в том числе в диапазоне величин U´_ном, требуемых по

ГОСТ 1983-2015 (от 0,38 кВ до 750 кВ).

1.2.14 Задание коэффициента трансформации по току к_ТТ = I´_ном / I_ном

(где I´_ном

- номинальный первичный ток ТТ; I_ном - значение номинального

вторичного тока ТТ, эквивалентное номинальному току измерительных входов

тока прибора) обеспечивается в диапазоне величин I´_ном, в том числе в диапазоне

величин I´_ном, требуемых по ГОСТ 7746-2015 (диапазон от 1 до 40000 А).

1.2.15 Питание приборов осуществляется от универсального питания:

от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В

постоянного тока.

1.2.16 Приборы не превышают величины предела допускаемой основной

погрешности измерения соответствующего параметра

(таблицы

5) при

изменении частоты входного сигнала от 42,5 до 57,5 Гц.

1.2.17 Приборы являются тепло- и холодоустойчивыми в диапазоне

температур от минус

40 до плюс

°С, при этом пределы допускаемой

дополнительной погрешности измерений ПКЭ и электрических параметров при

изменении температуры окружающей среды в интервале рабочих температур для

соответствующего показателя КЭ либо электрического параметра не превышают

0,5 предела допускаемой основной погрешности измерения соответствующего

параметра

(таблицы

4 и

5) на каждые

10 °С отклонения температуры

окружающей среды от температуры нормальных условий применения.

1.2.18 Приборы являются влагоустойчивыми, т.е. пределы допускаемой

дополнительной погрешности измерений ПКЭ и электрических параметров при

изменении относительной влажности воздуха от нормальной (30-80) % до 95 %

при температуре 35 °С для соответствующего показателя КЭ или электрического

параметра не превышают величины предела допускаемой основной погрешности

измерения соответствующего параметра (таблицы 4, 5).

1.2.19 Пределы допускаемой дополнительной погрешности измерений

ПКЭ и электрических параметров, обусловленной воздействием внешнего

однородного постоянного или переменного (синусоидального изменяющегося во

времени) магнитного поля напряженностью до

0,4 кА/м при самом

неблагоприятном направлении и фазе магнитного поля, для соответствующего

показателя КЭ или электрического параметра не превышают

0,5 предела

допускаемой основной погрешности измерения соответствующего параметра

(таблицы 4, 5).

1.2.20 Пределы дополнительной погрешности учета активной и

реактивной энергии, вызванной отклонением температуры окружающей среды

от нормальной (20 ± 2°C) не превышают соответствующих пределов, указанных

в таблицах 6 и 7.

Таблица 6 - Пределы дополнительной температурной погрешности счетчика

активной энергии

Средний температурный

Значение тока

Коэффициент мощности

коэффициент ¹ , %/K, не более

0,05 I_ном ≤ I ≤ 1,5 I_ном

1,0

±0,01

0,1 I_ном ≤ I ≤ 1,5 I_ном

0,5 (при индуктивной нагрузке)

±0,02

¹ По ГОСТ 31819.22

Таблица 7 - Пределы дополнительной температурной погрешности счетчика

реактивной энергии

Коэффициент sin φ (при индуктивной

Средний температурный

Значение тока

или емкостной нагрузке)

коэффициент ² , %/K, не более

0,05 I_ном ≤ I ≤ 1,5 I_ном

1,0

±0,05

0,1 I_ном ≤ I ≤ 1,5 I_ном

0,5

±0,07

² По ГОСТ 31819.23

1.2.21 Величины погрешностей измерений ПКЭ и электрических

параметров при изменении параметров напряжения внешнего электропитания

прибора в нормальных условиях применения не превышают пределов допускаемой

основной погрешности для соответствующих параметров, приведенных в таблицах

4 или 5.

1.2.22 Мощность, потребляемая прибором от источника внешнего

электропитания, во всех режимах функционирования прибора не превышает:

− 10 В·А (полная мощность) при питании от источника однофазного

переменного тока 50 Гц;

− 10 Вт при питании от источника постоянного тока.

1.2.23 Входное сопротивление и мощность, потребляемая прибором по

каждой параллельной измерительной цепи

(цепи измерения фазного

напряжения) соответствует таблице 8.

Таблица 8

Модификация

Входное сопротивление,

Мощность, потребляемая по

прибора

не менее, МОм

измерительной цепи, не более *, В·А

b = 100В

0,42

0,024

(U_л.ном = 100 В)

b = 400В

1,66

0,1

(U_л.ном = 380 В)

* Для величин сигналов напряжения в соответствии с таблицей

1.2.24 Входное сопротивление и мощность, потребляемая прибором

МПК1 по каждой последовательной измерительной цепи (цепи измерения тока

фазы) соответствует таблице 9.

Таблица 9

Модификация

Входное сопротивление,

Мощность, потребляемая по

прибора

не более, Ом

измерительной цепи, не более *, В·А

c = 1А

0,02

(I_ном = 1 А)

c = 5A

0,02

0,5

(I_ном = 5 A)

* Для величин сигналов тока в соответствии с таблицей

1.2.25 Приборы являются тепло-, холодо-, влагопрочными, т. е.

сохраняют свои характеристики после воздействия на них температуры от

минус 50 до плюс 55 °С и относительной влажности воздуха не более 95 % при

температуре плюс

35 °С, соответствующих предельным условиям

транспортирования.

1.2.26 По устойчивости к механическим воздействиям приборы

являются виброустойчивыми и вибропрочными, группа N1 по

ГОСТ Р 52931-2008, т.е. должны быть устойчивы и прочны к воздействию

синусоидальной вибрации в диапазоне частот от 10 до 55 Гц, максимальное

ускорение от 2 до 30 м/с².

1.2.27 Приборы являются ударопрочными, т.е. сохраняют свои

характеристики при воздействии:

- механических ударов одиночного действия: максимальное ускорение

300 м/с², длительность импульса 6 мс, число ударов по каждому направлению

воздействия 3;

- механических ударов многократного действия: число ударов в минуту

от 10 до 50, максимальное ускорение 100 м/с², длительность импульса 16 мс,

число ударов по каждому направлению воздействия - 1000.

1.2.28 Приборы обладают прочностью при транспортировании, т.е.

выдерживают без повреждений в течение

1 часа транспортную тряску с

ускорением 30 м/с² , частотой от 80 до 120 ударов в минуту.

1.2.29 По защищенности от воздействия твердых тел приборы

соответствовать коду IP41 по ГОСТ 14254-2015.

Кейс для прибора имеет степень защиты IP68 по ГОСТ 14254-2015.

1.2.30 Требования к электромагнитной совместимости

1.2.30.1 Уровень индустриальных помех, создаваемых приборами при

функционировании во всех режимах, не превышает значений, установленных в

ГОСТ 30805.22-2013 для оборудования класса А.

1.2.30.2 Приборы устойчивы к электростатическим разрядам по степени

жесткости

3 по критерию качества функционирования А в соответствии с

ГОСТ 30804.4.2-2013.

1.2.30.3 Приборы устойчивы к наносекундным импульсным помехам:

− по степени жесткости 3 при воздействии помехи по цепи интерфейса

Ethernet

10BASE-T/100BASE-TX(FX) или по цепи интерфейса RS485

(при

наличии указанных интерфейсов в составе прибора) по критерию качества

функционирования А в соответствии с ГОСТ

30804.4.4-2013

(амплитуда

импульсов - 1 кВ, частота повторения - 5 кГц);

− амплитудой до

4 кВ

(с частотой повторения до

2,5 кГц) при

воздействии помехи по измерительной цепи тока или напряжения прибора по

критерию качества функционирования А в соответствии с ГОСТ 30804.4.4-2013;

− по степени жесткости

4 при воздействии помехи по цепи

электропитания прибора (при питании прибора от источника постоянного или

однофазного переменного тока) по критерию качества функционирования А в

соответствии с ГОСТ 30804.4.4-2013 (амплитуда импульсов - 4 кВ, частота

повторения - 2,5 кГц).

1.2.30.4 Приборы устойчивы к микросекундным импульсным помехам

большой энергии:

− по степени жесткости 2 при воздействии помехи по цепи интерфейса

Ethernet 10BASE-TХ/100BASE-TX или по цепи интерфейса RS-485 (при наличии

указанных интерфейсов в составе прибора) по критерию качества

функционирования

«B» в соответствии с ГОСТ Р

51317.4.5-99

(значение

импульса напряжения - 1,0 кВ);

− по степени жесткости

3 при воздействии помехи по цепи

электропитания прибора по схеме «провод-провод» (при питании прибора от

источника постоянного или однофазного переменного тока) по критерию

качества функционирования

«B» в соответствии с ГОСТ Р

51317.4.5-99

(значение импульса напряжения - 2,0 кВ).

1.2.30.5 Приборы устойчивы к динамическим изменениям напряжения в

цепях электропитания:

− при провалах напряжения глубиной до 30 % Uном (длительностью 1

период в случае электропитания от источника однофазного переменного тока

или 0,02 с при питании от источника постоянного тока) по критерию качества

функционирования А согласно ГОСТ 30804.4.11-2013;

− при провалах напряжения глубиной до 60 % Uном (длительностью

50 периодов в случае электропитания от источника однофазного переменного

тока или 1 секунда при питании от источника постоянного тока) по критерию

качества функционирования «B» согласно ГОСТ 30804.4.11-2013.

1.2.30.6 Приборы устойчивы к воздействию радиочастотного

электромагнитного поля по степени жесткости

3 по критерию качества

функционирования А в соответствии с ГОСТ 30804.4.3-2013.

1.2.30.7 Приборы устойчивы к кондуктивным помехам, наведенным

радиочастотными электромагнитными полями, по степени жесткости

3 по

критерию качества функционирования А в соответствии с ГОСТ Р 51317.4.6-99.

1.2.30.8 Приборы устойчивы к повторяющимся колебательным

затухающим помехам по степени жесткости

3 при воздействии по

измерительным цепям тока и напряжения и цепям электропитания прибора по

критерию качества функционирования А в соответствии с ГОСТ Р 51317.4.12-99

(напряжение помехи 2,5 кВ при воздействии «провод-провод» и 1 кВ при

воздействии «провод-земля» при частоте колебаний 1 МГц).

1.2.30.9 Приборы устойчивы к кондуктивным помехам промышленной

частоты:

− по степени жесткости 4 при воздействии длительных помех по

измерительным цепям тока или напряжения по критерию качества

функционирования A в соответствии с ГОСТ Р 51317.4.16-2000 (напряжение

помехи - 30 В);

− по степени жесткости 3 при воздействии длительных помех по цепи

электропитания прибора по критерию качества функционирования A в

соответствии с ГОСТ Р 51317.4.16-2000 (напряжение помехи - 10 В);

− по степени жесткости

4 при воздействии кратковременных

(длительностью до 1 с) помех по измерительным цепям тока или напряжения по

критерию качества

функционирования

«B» в соответствии с

ГОСТ Р 51317.4.16-2000 (напряжение помехи - 300 В);

− по степени жесткости

3 при воздействии кратковременных

(длительностью до 1 с) помех по цепи электропитания прибора по критерию

качества функционирования «B» в соответствии с ГОСТ Р 51317.4.16-2000

(напряжение помехи - 100 В).

1.2.30.10 Приборы устойчивы к пульсациям напряжения электропитания

постоянного тока по степени жесткости

3 по критерию качества

функционирования А в соответствии с ГОСТ Р 51317.4.17-2000.

1.2.30.11 Приборы обеспечивают нормальное функционирование в

условиях воздействия внешнего магнитного поля промышленной частоты:

− при непрерывном воздействии внешнего магнитного поля

промышленной частоты по степени жесткости

5 в соответствии с

ГОСТ Р 50648-94 (напряженность поля - до 100 А/м);

− при кратковременных воздействиях

(продолжительностью

воздействий до 1 с) внешнего магнитного поля промышленной частоты по

степени жесткости 5 в соответствии с ГОСТ Р 50648-94 (напряженность поля -

до 1000 А/м).

1.2.31 Требования к конструкции

1.2.31.1 Габаритные размеры приборов соответствуют требованиям

ГОСТ 5944-91.

Габаритные размеры и масса приборов соответствуют значениям,

приведенным в таблице 10.

Таблица 10

Габаритные размеры,

Масса, кг,

Конструктивное

мм, не более

не более

исполнение (а*)

прибор

кейс

прибор**

в кейсе***

МПК1

175×86×280

280×120×330

0,84

3,480

МПК2

95×53×175

229×85×275

0,45

1,640

* Параметр кода условного обозначения МПКа - b - с - d - e - f - g

** масса прибора дана без учета проводов и зажимов

*** масса в кейсе приведена с учетом полной комплектации изделия

1.2.31.2 Внешние подключения выполняются при помощи кабелей и

зажимов (вид зажима зависит от специфики заказа), входящих в состав прибора

и обеспечивающих подключение прибора к цепям тока и/или напряжения.

1.2.32 Требования к надежности

1.2.32.1 Норма средней наработки на отказ приборов не менее 250000 ч в

условиях эксплуатации.

1.2.32.2 Средний срок службы не менее 25 лет.

1.2.32.3 Приборы относятся к восстанавливаемым, ремонтируемым

изделиям. Среднее время восстановления работоспособного состояния

приборов не более 2 ч.

1.2.33 Прибор обеспечивает программно-аппаратную защиту от

несанкционированного доступа к информации и управлению прибором.

1.3 Устройство и принцип работы

1.3.1 Конструктивно приборы выполнены в корпусе для мобильного

применения. Общий вид, габаритные и установочные размеры приведены в

приложения В.

1.3.1.1 Корпус выполнен из пластика и состоит из двух частей. Части

корпуса крепятся друг к другу винтами-саморезами. Прибор МПК1

дополнительно имеет ручку для перемещения изделия.

В зависимости от модификации прибора на лицевой панели

устанавливается оргстекло с прозрачными окнами, через которые видны

цифровые индикаторы, предназначенные для отображения значений измеряемых

параметров электрической сети.

На корпусе указываются все необходимые технические данные прибора.

1.3.1.2 Все компоненты расположены на двух или трех (в зависимости от

исполнения прибора) соединенных между собой печатных платах: плата

процессорная, плата измерительная, плата индикации.

Разъем питания, разъемы для оптического или медного интерфейса

Ethernet расположены на задней панели прибора. На задней панели прибора

дополнительно может быть расположен интерфейс RS485 (при наличии данного

исполнения).

Гнезда для подключения входных сигналов расположены на лицевой

или задней панели прибора (в зависимости от исполнения).

Платы крепятся между собой штыревыми разъемными соединениями.

Приборы для работы имеют в своем составе комплект монтажных

деталей.

1.3.1.3 На передней панели прибора (в зависимости от исполнения)

расположены:

- цифровые семисегментные индикатора;

- гнезда типа «банан» для подключения входных сигналов;

- единичный светодиодный индикатор «Питание»;

- буквенные и графические символы, отображающие необходимую

информацию по прибору.

1.3.1.4 На задней панели прибора

(в зависимости от исполнения)

расположены:

- разъемы для подключения прибора к измерительным цепям,

- разъемы для подключения прибора к цепи питания;

- разъемы для подключения прибора к цепям интерфейсов;

- клавиша включения/выключения питания прибора;

- предохранитель.

1.3.1.5 Внешние соединения приборов

Подключение к прибору внешних устройств определяется назначением

контактов разъемов. Схемы подключения приведены в приложении Г.

Источники входных сигналов (в зависимости от исполнения прибора)

подключаются к контактам «Ua», «Ub», «Uc», «Un» (параллельные цепи), «Ia*»,

«Ia», «Ib*», «Ib», «Ic*», «Ic» (последовательные цепи).

Для подключения напряжения питания от 90 до 264 В переменного тока

или от 130 до 370 В постоянного тока служит евровилка сетевая СН1-0459 (для

МПК2) или СН1-0455 (для МПК1).

К контактам «Т» и «R» подключаются соответственно интерфейсные

линии связи Ethernet («optics», «оптика»). Интерфейсные линии связи медного

Ethernet («copper», «витая пара») подключаются к разъему 10/100BASE-T.

1.3.1.6 Прибор обеспечивает проведение измерений при подключении к

трехфазным трехпроводным, трехфазным четырехпроводным и однофазным

двухпроводным сетям и системам электроснабжений. Соответствующие схемы

подключения приведены в приложении Г.

Подключение однофазного двухпроводного прибора выполняется

аналогично подключению по схеме трехфазного четырехпроводного прибора

при подключении напряжения и тока только фазы А.

ВНИМАНИЕ: при 2-х элементном подключении технически невозможно

проведение измерения фазных значений параметров напряжения и мощности,

при этом линейные

(межфазные) и суммарные трехфазные параметры

вычисляются и предоставляются через коммуникационные интерфейсы в полном

объеме и на лицевой панели приборов

1.3.2 Принцип работы приборов

Функциональная структурная схема прибора приведена на рисунке Д.1

приложения Д.

Принцип действия прибора включает в себя аналого-цифровые

преобразования входных аналоговых сигналов тока и напряжения с

последующей математической и алгоритмической обработкой измеренных

величин. Полученные результаты, включая результаты измерений, отображаются

на цифровых индикаторах прибора (в зависимости от исполнения), сохраняются

во внутренней памяти прибора и передаются через коммуникационные

интерфейсы прибора.

1.4 Маркировка

1.4.1 На лицевой панели прибора

(в зависимости от исполнения)

приведена маркировка, характеризующая данный прибор, включающая в себя:

− обозначение типа прибора;

− товарный знак предприятия-изготовителя;

− обозначение двойной (усиленной) изоляции прибора;

− маркировка, определяющая назначение контактов для внешних

соединений;

− знак «Внимание»;

− обозначение испытательного напряжения изоляции по ГОСТ 23217-78;

− знак утверждения типа согласно ПР 50.2.107-2009;

− обозначение поддерживаемого прибором класса измерений ПКЭ в

соответствии с ГОСТ 30804.4.30-2013 (класс А).

1.4.2 Со стороны задней панели

(в зависимости от исполнения) на

прибор нанесены следующие элементы маркировки:

− номинальные значения измеряемых прибором входных сигналов тока

и/или напряжения;

− обозначение типа интерфейса

(например,

«100BASE-FX» или

«100BASE-TX);

− идентификация отдельных разъемов информационного интерфейса

(например, для Ethernet 100BASE-FX - «R» и «T»).

− маркировка, определяющая назначение контактов для внешних

соединений;

− обозначение напряжения питания;

− единый знак обращения продукции на рынке Евразийского

экономического союза;

− порядковый номер прибора по системе нумерации предприятия-

изготовителя.

1.4.3 В зависимости от модификации прибора часть информации может

быть нанесена на этикетку, расположенную на корпусе прибора.

1.4.4 Дата выпуска указывается на корпусе прибора.

1.4.5 Приборы, прошедшие приемо-сдаточные испытания и первичную

поверку предприятия-изготовителя, имеют клеймо поверителя и клеймо отдела

технического контроля.

1.4.6 При переконфигурировании прибора, связанного с изменением

диапазонов показаний, разрешается изменять значения соответствующих

коэффициентов трансформации путем корректировки этикетки на корпусе и

внесения необходимых записей в паспорт прибора.

При изменении установленных значений необходимо на этикетке и в

паспорте производить отметку, содержащую дату изменения, должность и

подпись ответственного исполнителя.

1.4.7 При перепрошивке прибора (изменении IP-адреса) необходимо

изменить заводской IP-адрес путем наклеивания этикетки на место заводского

номера. Новый IP-адрес рекомендуется наносить на этикетку вручную маркером

перманентным, стойким к стиранию.

2 СРЕДСТВА ИЗМЕРЕНИЙ, ИНСТРУМЕНТЫ И ПРИНАДЛЕЖНОСТИ

2.1 Для контроля, регулирования (настройки), выполнения работ по

текущему ремонту должны применяться следующие технические средства:

− установка для проверки электрической прочности изоляции с испыта-

тельным напряжением до 3 кВ синусоидальной формы, частотой 50 Гц, мощно-

стью не менее 0,25 кВ⋅А, погрешностью испытательного напряжения не бо-

лее ± 10 %;

− мегомметр с верхним пределом измерения не менее 100 МОм, номи-

нальным напряжением 500 В, основной погрешностью не более ± 30 %;

- калибратор переменного тока «Ресурс-К2М»;

- преобразователь интерфейса ПИ-3 RS232/RS485;

- барометр-анероид метеорологический БАММ-1;

- гигрометр-психрометрический ВИТ-2;

- ПЭВМ с операционной системой Windows.

Примечания

1 Испытательное оборудование должно быть аттестовано, средства

измерений поверены и иметь документацию, подтверждающую ее готовность.

2 Допускается использовать другие средства измерений для задания

входных сигналов, если погрешность задания не превышает 1/5 предела основной

погрешности прибора.

3 Допускается использовать средства измерений с погрешностью

задания сигналов, не превышающей 1/3 предела основной погрешности прибора,

с введением контрольного допуска, равного

0,8 от предела основной

погрешности прибора.

4 При эксплуатации приборов выполнение работ по техническому

обслуживанию не требуется.

3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

3.1 Меры безопасности

3.1.1 К работам по обслуживанию и эксплуатации приборов допуска-

ются специально подготовленные работники, прошедшие проверку знаний в

объеме, обязательном для данной работы, и имеющие группу по

электробезопасности, предусмотренную действующими правилами охраны труда

при эксплуатации электроустановок

(напряжением до 1000 В) и изучившие

настоящее руководство по эксплуатации.

3.1.2 При работе с приборами необходимо пользоваться только

исправным инструментом и оборудованием.

3.1.3 Запрещается:

- эксплуатировать приборы в режимах, отличающихся от указанных в

настоящем руководстве;

- производить внешние соединения, не сняв все напряжения,

подаваемые на приборы.

3.1.4 При подключении питающего напряжения требуется соблюдать

полярность подводящих проводов, а контакты защитного заземления приборов

подключать к элементу заземления.

3.2 Подготовка к работе

3.2.1 Прибор распаковать и убедиться в отсутствии механических

повреждений, целостности светодиодных и/или цифровых индикаторов лицевой

панели, пломбы предприятия-изготовителя на приборе. Ознакомиться с

паспортом на прибор и проверить комплектность.

Перед началом работы необходимо выдержать прибор в нормальных

условиях не менее 4 ч.

3.2.2 Приступая к работе с прибором необходимо внимательно изучить

все разделы настоящего руководства по эксплуатации.

3.2.3 Порядок установки (монтажа) прибора

3.2.3.1 Подключить внешние измерительные и питающие цепи в

соответствии с назначением контактов соединительных разъемов.

3.2.3.2 Для подключения к прибору внешних измерительных цепей тока

и напряжения и цепей, обеспечивающих подключение прибора к внешнему

источнику электропитания, используются зажимы (варианты зажимов зависят от

заказа).

3.2.3.3 Для подключения измерительных цепей тока больших номиналов

(250 А, 800 А, 3000 А) дополнительно применяются клещи токовые (КТ) или

катушки Роговского (КР) (рисунок Г.3 приложения Г).

Примечание - КТ и КР поставляются поверенными в соответствии с

заказом.

3.2.3.4 После подключения измерительных цепей напряжения и тока и

цепей электропитания к соответствующим клеммам выполняется подключение

информационных кабелей к разъемам коммуникационных интерфейсов

(в

зависимости от исполнения).

3.2.3.5 При подключении измерительных и питающих цепей необходимо

соблюдать меры безопасности, изложенные в подразделе

3.1 настоящего

руководства.

3.2.3.6 При подключении к трехфазной трехпроводной сети подключение

необходимо производить к трем разъемам с маркировкой фаз А, В, С.

При подключении к трехфазной четырехпроводной подключение

необходимо производить к четырем разъемам с маркировкой фаз А, В, С, N.

3.2.3.7 Обязательным требованием при подключении измерительных

цепей прибора является соблюдение полярности токовых цепей и соответствие

их своему напряжению, а так же порядок чередования фаз напряжений АВС.

Изменение порядка чередования фаз вызывает дополнительную погрешность.

Изменение направления тока в токовой цепи прибора равноценно изменению

угла фазового сдвига на 180 градусов.

3.2.3.8 При прокладке измерительных линий следует выделять их в

самостоятельную трассу

(или несколько трасс) и располагать отдельно от

силовых и других кабелей, создающих высокочастотные и импульсные помехи.

3.2.3.9 Питание к прибору рекомендуется подводить проводами

минимальной длины. При питании приборов от сети переменного тока

подключение цепей питания следует производить к линии, не связанной с

питанием мощного силового оборудования. Напряжение питания, измеренное на

контактах соединительного разъема прибора, должно соответствовать значению,

указанному в 1.2.15.

Рекомендуется устанавливать фильтры сетевых помех в линиях питания

приборов.

3.2.3.10

Включить напряжение на участке цепи передачи

электроэнергии, к которой произведено подключение прибора. Проверить

правильность измерения параметров.

3.2.4 Порядок замены прибора

3.2.4.1

Отключить напряжение на участке цепи передачи

электроэнергии, к которой подключен прибор.

3.2.4.2 Отсоединить все подключенные провода от прибора.

3.2.4.3 В случае замены установить новый прибор согласно 3.2.3.

3.2.5 Подключение приборов к линиям интерфейса

3.2.5.1 Подключение приборов к линиям интерфейса RS485

Подключить провода линий А, В интерфейса RS485 в соответствии с

назначением контактов. При необходимости провести согласование линии связи

подключением согласующего резистора, руководствуясь рекомендациями по

применению интерфейса RS485.

Необходимые параметры интерфейса (сетевой адрес и скорость обмена)

должны быть настроены до подключения прибора. Рекомендуется проведение

контроля установленных параметров или редактирование их с помощью

программы конфигурирования в случае, когда прибор подключен к

соответствующей сети.

Примечание

- Для сигналов, полученных по интерфейсу, но не

отображаемых прибором, проконтролировать значения расчетным путем.

3.2.5.2 Подключение приборов к линиям интерфейса Ethernet

Подключить провода в соответствии с назначением контактов.

Необходимые параметры интерфейса (сетевой адрес и скорость обмена)

должны быть настроены до подключения прибора. Рекомендуется проведение

контроля установленных параметров или редактирование их с помощью

программы конфигурирования в случае, когда прибор подключен к

соответствующей сети.

Примечание

- Для сигналов, полученных по интерфейсу, но не

отображаемых прибором, проконтролировать значения расчетным путем.

3.3 Режимы работ

3.3.1 Прибор может функционировать в режимах:

- измерения;

- конфигурирования

3.3.2 Режим измерения является основным эксплуатационным режимом,

который устанавливается при включении питания.

В данном режиме прибор:

- измеряет текущие значения входных величин, вычисляет параметры

трехфазной сети, зависящие от исходных входных величин и отображает

результат преобразования на цифровых индикаторах;

- передает информацию о параметрах сети интерфейсным каналам по

запросам или в циклическом режиме.

Перечень отображаемых и передаваемых параметров приведен в таблице 1.

3.3.3 Режим конфигурирование прибора

3.3.3.1 При

первоначальном внедрении прибора на месте

предполагаемой эксплуатации (наряду с выполнением подключения к прибору

соответствующих кабелей) должна быть выполнена программная настройка

(конфигурирование) прибора.

Конфигурирование включает в себя:

− настройку схемы подключения прибора к первичной измеряемой

сети

(трех-/четырехпроводная схема) и коэффициентов трансформации

первичных измерительных преобразователей напряжения и тока;

− настройку параметров выполнения процесса измерений ПКЭ,

включая: настройку величины согласованного напряжения в соответствии с

ГОСТ 32144-2013, пороговых значений провалов напряжения и перенапряжений;

− настройку параметров подключения устройства к IP-сети

(через

Ethernet-порт);

− настройку времени/даты (показаний внутренних часов реального

времени) и параметров синхронизации времени устройства по протоколу NTP;

− настройку коммуникационных сервисов, в частности, параметров

функционирования протокола МЭК 60870-5-104 в устройстве.

В процессе эксплуатации прибора допускается при необходимости

выполнять изменение отдельных параметров настройки прибора

(переконфигурирование). При выполнении данных операций рекомендуется

также руководствоваться приведенными в данном подразделе сведениями.

3.3.3.2 Порядок конфигурирования прибора

Режим конфигурирования является вспомогательным и инициируется

программой конфигурирования на ПЭВМ, связанной с прибором через цифровой

интерфейс.

Для запуска программы конфигуратора необходимо выбрать в Едином

Сервисном Программном Обеспечении группу приборов ЩМК

(ЩМК96,

ЩМК120С, ЩМК120СП).

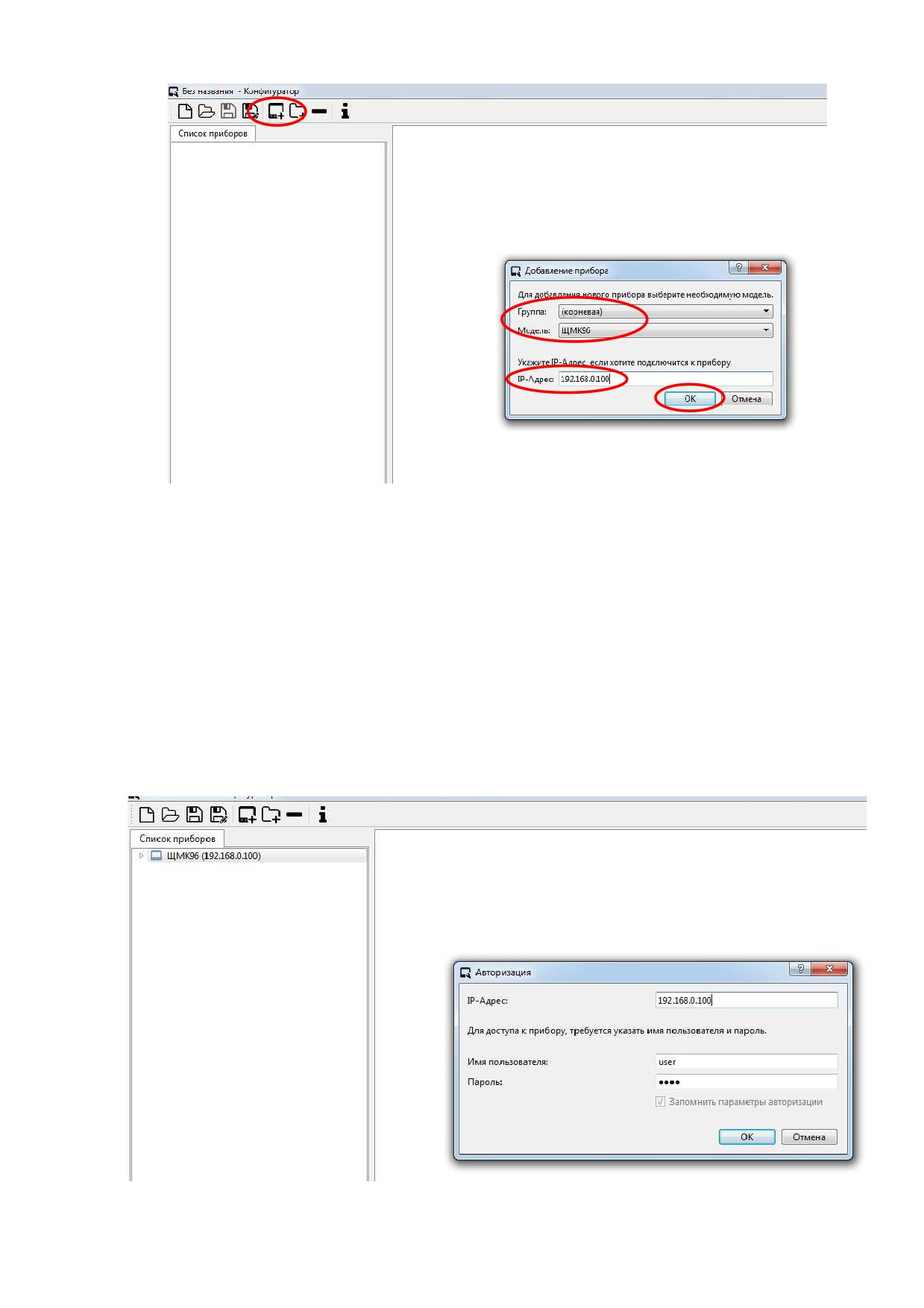

В появившемся окне программы конфигуратора нажать вкладку

«Добавить новый прибор» (рисунок 1). В открывшемся окне выбрать: Группа -

корневая, Модель

- ЩМК96, ввести IP-адрес прибора

(по умолчанию

192.168.0.100) и нажать «ОК» (рисунок 1).

В случае если авторизация пользователя пройдет успешно программа-

конфигуратор продолжит работу (рисунок 3). В противном случае конфигуратор

принудительно завершит свою работу.

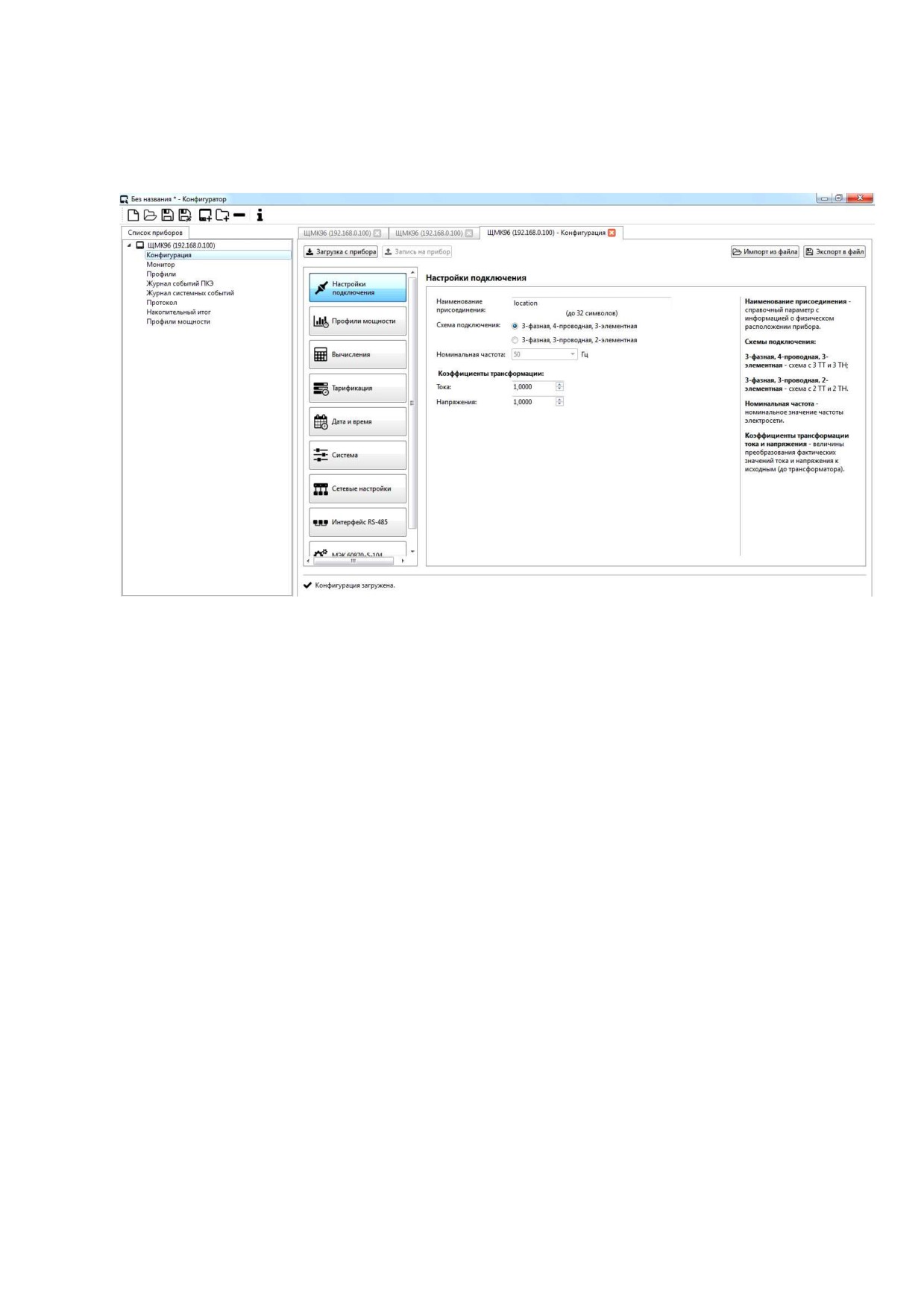

Рисунок 3 - Основной вид программы-конфигуратора

Выполнение операций конфигурирования прибора осуществляется через

Web-интерфейс

(дополнительные сведения по работе с Web-интерфейсом

прибора приведены в Приложении Е).

3.3.3.3 Подключение к прибору через Web-интерфейс

(протокол

совместимости ГОСТ Р МЭК 60870-5-104 приведен в приложении Ж)

3.3.3.3.1 Для подключения к прибору через Web-интерфейс необходимо

на локальном или удаленном компьютере, связанным с прибором через IP-сеть,

запустить веб-браузер и в адресной строке браузера набрать

«http://xxx.xxx.xxx.xxx», где «xxx.xxx.xxx.xxx» - IP-адрес прибора.

Примечания

1. Связь между компьютером и прибором может обеспечиваться прямым

подключением компьютера к прибору посредством одиночного Ethernet-кабеля

100BASE-FX («оптика») (при наличии в устройстве порта Ethernet 100BASE-FX)

или 10BASE-T/100BASE-TX («медь») (при наличии в устройстве порта Ethernet

10BASE-T/100BASE-TX). При этом в случае подключения к порту Ethernet

10BASE-T/100BASE-TX не требуется специального перекрестного («crossover»)

Ethernet-кабеля, т.к. Ethernet-порт 10BASE-T/100BASE-TX прибора выполнен с

поддержкой функции Auto-MDIX (по IEEE 802.3).

2. Значение IP-адреса прибора выводятся на лицевую панель прибора в

соответствующем режиме отображения.

3.3.3.3.2 При вводе в адресной строке браузера корректного IP-адреса

прибора (на локальном/удаленном компьютере) будет затребован ввод имени

пользователя и пароля. Необходимо в соответствующих полях ввести имя

пользователя

(«admin»,

«manager» или

«user») и пароль для данного

пользователя.

По умолчанию (при выпуске с предприятия-изготовителя) строка пароля

для соответствующего пользователя совпадает с именем пользователя

(в

частности, для пользователя

«admin» пароль по умолчанию - «admin», для

пользователя «manager» пароль по умолчанию - «manager», для пользователя

«user» пароль по умолчанию - «user»).

3.3.3.3.3 После ввода корректных имени пользователя и пароля

откроется сеанс связи с прибором через Web-интерфейс; при этом экран примет

вид, примерно показанный на рисунке Е.1 приложения Е.

После этого можно приступать непосредственно к выполнению

операций конфигурирования.

3.3.3.4 Настройка схемы подключения и коэффициентов трансформации

Настройка схемы подключения прибора к первичной измеряемой сети и

коэффициентов трансформации первичных измерительных преобразователей

напряжения и тока производится во вкладке Web-интерфейса «НАСТРОЙКИ»

выбором пункта меню «Настройки подключения». При этом на экран выводится

окно настроек, включающее в себя:

− кнопки выбора схемы подключения прибора к первичной

измеряемой сети:

1) трехфазная четырехпроводная сеть;

2) трехфазная

трехпроводная сеть; 3) однофазная сеть;

− поля для ввода значений коэффициентов трансформации

измерительных трансформаторов тока и напряжения (в части ввода значений

первичного тока и напряжения).

После выбора необходимой схемы подключения и задания требуемых

значений коэффициентов трансформации необходимо нажать кнопку

«Применить» (расположенную в основной области отображения браузера). При

этом измененные значения настроек будут сохранены в оперативной памяти

прибора.

Для вступления указанных измененных настроек в силу следует также

сохранить измененные значения настроек в энергонезависимой памяти прибора

(находясь во вкладке

«НАСТРОЙКИ» Web-интерфейса, перейти в меню

«Сохранение настроек» и в открывшемся окне нажать кнопку

«Сохранить

настройки») и перезагрузить устройство.

Для выполнения перезагрузки прибора следует, находясь во вкладке

«НАСТРОЙКИ» Web-интерфейса, перейти в меню «Перезагрузка устройства» и

в открывшемся окне нажать кнопку «Начать перезагрузку».

Примечание - Процедуры сохранения настроек в энергонезависимой

памяти и перезагрузки прибора могут быть выполнены после полного

выполнения всех необходимых операции конфигурирования устройства (в том

числе, операций конфигурирования, описанных в последующих пунктах).

3.3.3.5 Настройка параметров измерений ПКЭ

Настройка параметров выполнения процесса измерений ПКЭ

производится во вкладке Web-интерфейса

«НАСТРОЙКИ» выбором пункта

меню «Вычисления». При этом на экран выводится окно настроек, включающее

в себя:

− поле для задания величины согласованного напряжения по

ГОСТ 32144-2013;

− поля для ввода пороговых значений провалов напряжения,

прерываний напряжения и перенапряжений.

После ввода требуемых значений величины согласованного напряжения

и пороговых значений провалов напряжения, прерываний напряжения и

перенапряжений необходимо нажать кнопку «Применить» (расположенную в

основной области отображения браузера). При этом измененные значения

настроек будут сохранены в оперативной памяти прибора.

Для вступления указанных измененных настроек в силу следует также

сохранить измененные значения настроек в энергонезависимой памяти прибора

и перезагрузить прибор.

3.3.3.6 Настройка параметров подключения устройства по Ethernet

Настройка параметров подключения прибора через Ethernet-порт

производится во вкладке Web-интерфейса

«НАСТРОЙКИ» выбором пункта

меню «Сетевые настройки». При этом на экран выводится окно настроек,

включающее в себя:

− кнопки выбора типа назначения прибору IP-адреса: автоматическое

назначение IP-адреса

(по DHCP), либо назначение адреса вручную

пользователем;

− поля для задания вручную пользователем IP-адреса прибора, маски

подсети и шлюза по умолчанию.

После ввода требуемых параметров подключения прибора к IP-сети

следует нажать кнопку

«Применить»

(расположенную в основной области

отображения браузера). При этом измененные значения настроек будут

сохранены в оперативной памяти прибора.

Для вступления указанных измененных настроек в силу следует также

сохранить измененные значения настроек в энергонезависимой памяти прибора

и перезагрузить прибор.

3.3.3.7 Настройка текущего времени/даты и параметров NTP-

синхронизации

Настройка времени/даты

(показаний внутренних часов реального

времени) и параметров синхронизации времени прибора по протоколу NTP

производится во вкладке Web-интерфейса

«НАСТРОЙКИ» выбором пункта

меню «Дата и время». При этом на экран выводится окно настроек, включающее

в себя:

− поля для задания новых значений текущего времени и даты,

значения часового пояса;

− кнопка включения в приборе функции синхронизации времени

устройства от внешнего сервера по протоколу NTP;

− поле для задания IP-адреса внешнего NTP-сервера.

После ввода новых значений времени/даты и настройки необходимых

параметров NTP-синхронизации необходимо нажать кнопку

«Применить»

(расположенную в основной области отображения браузера). При этом

измененные значения настроек вступят в силу.

Примечание

- При нажатии на кнопку

«Применить» измененные

значения параметров NTP-синхронизации сохраняются в оперативной памяти.

Для сохранения указанных настроек в энергонезависимой памяти прибора (для

исключения пропадания вновь введенных настроек в случае перезагрузки

устройства или пропадании внешнего электропитания) следует, находясь во

вкладке

«НАСТРОЙКИ» Web-интерфейса, перейти в меню

«Сохранение

настроек» и в открывшемся окне нажать кнопку «Сохранить настройки».

3.3.3.8 Настройка параметров протокола МЭК 60870-5-104

Настройка параметров функционирования в приборе протокола

МЭК 60870-5-104 производится во вкладке Web-интерфейса «НАСТРОЙКИ»

выбором пункта меню «Сервисы». При этом на экран выводится окно настроек,

включающее в себя:

− кнопку включения/отключения в устройстве функции выдачи

данных измерений внешнему клиенту по протоколу МЭК 60870-5-104 (через

Ethernet-порт прибора);

− поля для задания параметров передачи данных измерений по

протоколу МЭК 60870-5-104: общий адрес ASDU, параметры таймаутов (t0, t1,

t2, t3), количество неподтвержденных пакетов

(k), количество пакетов

подтверждения (w), максимальная длина ASDU.

Перед выполнением ввода новых значений вышеуказанных параметров

передачи данных по протоколу МЭК 60870-5-104 следует временно отключить

(если это не было сделано ранее) функцию выдачи прибором данных по

протоколу МЭК 60870-5-104. Отключение указанной функции производится

нажатием в текущем окне радио-кнопки «Выкл» в строке «Статус». После этого

можно ввести требуемые новые значения параметров передачи прибором данных

по протоколу МЭК 60870-5-104. После ввода новых значений параметров

передачи следует нажать кнопку «Применить» (расположенную в основной

области отображения браузера). При этом измененные значения параметров

настройки выдачи данных по протоколу МЭК 60870-5-104 вступят в силу после

повторного включения функции выдачи данных по протоколу (нажатием радио-

кнопки «Вкл» в строке «Статус»).

Примечание

- При нажатии на кнопку

«Применить» измененные

значения параметров настройки функционирования в приборе протокола

МЭК 60870-5-104 сохраняются в оперативной памяти. Для сохранения

указанных настроек в энергонезависимой памяти прибора

(для исключения

пропадания вновь введенных настроек в случае перезагрузки устройства или

пропадании внешнего электропитания) следует, находясь во вкладке

«НАСТРОЙКИ» Web-интерфейса, перейти в меню «Сохранение настроек» и в

открывшемся окне нажать кнопку «Сохранить настройки».

3.4 Порядок работы

3.4.1 Подать питание на прибор, на цифровых индикаторах (при наличии

данного исполнения) должны высветиться нулевые значения.

3.4.2 Выдержать прибор в течение времени установления рабочего

режима (30 мин).

Выбрать необходимый режим вывода на цифровые индикаторы

отображаемых параметров.

3.4.3 Подать входные сигналы на прибор.

3.4.4 На цифровых индикаторах (при наличии данного исполнения)

должны отображаться значения, соответствующие входным сигналам, текущему

окну отображения и сконфигурированному диапазону показаний.

3.5 Работа с лицевой панелью прибора (только для МПК1)

3.5.1 Общие сведения

Лицевая панель прибора предназначена для обеспечения визуального

отображения персоналу электроустановки текущих измеряемых значений

параметров режима электрической сети и параметров режима электрического

присоединения, на котором установлен прибор, отображения текущих

измеряемых прибором значений ПКЭ и др.

Отображение значений измеряемых параметров и ПКЭ обеспечивается

посредством LED-индикаторов, размещенных на лицевой панели прибора (в том

числе, посредством цифровых семисегментных и точечных LED-индикаторов).

3.5.2 Режимы отображения

Прибор имеет тринадцать основных режимов отображения.

Переключение режимов отображения прибора осуществляется кнопкой,

расположенной на лицевой панели в правом нижнем углу.

3.6 Сведения о техническом обслуживании и ремонте

3.6.1 Прибор не требует выполнения специализированных операций

технического обслуживания в процессе эксплуатации. Допускается в ходе

эксплуатации периодически производить удаление пыли, грязи с прибора, с

расположенных на приборе клемм и разъемов для подключения к прибору

внешних кабелей.

3.6.2 Операции по ремонту прибора, в том числе по текущему ремонту,

должны выполняться предприятием-изготовителем, либо указанные операции

могут выполняться на месте эксплуатации прибора уполномоченными

сотрудниками предприятия-изготовителя.

ВНИМАНИЕ! Несанкционированный ремонт прибора, сопровождаемый

вскрытием корпуса с разрушением пломбы предприятия-изготовителя, ведет к

снятию гарантийных обязательств с изготовителя прибора.

3.7 Калибровка

3.7.1 Калибровка приборов проводится при производстве или после

ремонта приборов. Калибровка приборов должна проводиться метрологическими

службами, аккредитованными на право проведения калибровочных работ.

Калибровку следует проводить при нормальных условиях:

- температура окружающего воздуха плюс (20 ± 5) °С;

- относительная влажность воздуха до 80 % при 25 °С;

- атмосферное давление от 84 до 106,7 кПа.

3.7.2 Перед началом калибровки провести подключения в соответствии

со схемами, приведенными в приложении Г.

3.7.3 Калибровку проводить следующим образом:

1) включить напряжение питания прибора и измерительного

оборудования;

2) выдержать приборы в течение времени установления рабочего

режима;

3) запустить программу калибровки прибора и выбрать требуемый

режим калибровки;

4) активировать операцию калибровки диапазонов измерений;

5) проверить погрешность измеряемых параметров в контрольных

точках (приложение И). При необходимости произвести перекалибровку с целью

перераспределения погрешности нелинейности измерения.

3.7.4 После калибровки необходимо провести внеочередную поверку

прибора.

4 ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ

4.1 Транспортирование прибора

4.1.1 Транспортирование прибора должно осуществляться в заводской

упаковке, либо другой упаковке, обеспечивающей эквивалентный уровень

защиты прибора от внешних климатических воздействий в процессе

транспортирования. В частности, рекомендуется использовать упаковку,

соответствующую категории не хуже КУ-3А по ГОСТ 23216-78.

При упаковке изделия для последующего транспортирования

рекомендуется производить операции упаковки прибора в закрытых помещениях

при значениях температуры, влажности и содержания вредных примесей в

воздухе в соответствии с 4.2.2, 4.2.3.

Нормы закладки силикагеля в упаковку

(при необходимости)

- в

соответствии с ГОСТ 23216-78 как для изделий категории 4 по ГОСТ 15150-69.

4.1.2 Транспортирование прибора в упаковке должно осуществляться в

закрытых транспортных средствах

(железнодорожных вагонах, контейнерах,

закрытых автомашинах, трюмах кораблей и т.п.). При транспортировании

самолётом устройства должны размещаться в отапливаемых герметизированных

отсеках.

4.1.3 При транспортировании устройство в упаковке должно быть

соответствующим образом закреплено в транспортном средстве согласно

правилам, действующим на транспортных средствах данного вида.

4.1.4 Диапазон требуемых климатических условий транспортирования

прибора (в упаковке по 4.1.1) приведен в таблице 11. Допустимые условия

транспортирования прибора в части механических воздействий - по 1.2.32.

Таблица 11 - Диапазон климатических условий транспортирования

Наименование параметра

Значение

Диапазон температур окружающего воздуха, °С

минус 50…плюс 70

Относительная влажность воздуха, не более

95 % при плюс 35 °С

Атмосферное давление, кПа (мм рт.ст.)

70-106,7 (535-800)

4.2 Правила хранения прибора

4.2.1 До момента первоначального ввода прибора в эксплуатацию

рекомендуется хранить прибор в упаковке предприятия-изготовителя в

помещениях, защищенных от воздействия прямого солнечного света, в

допустимом диапазоне климатических условий хранения в соответствии с

таблицей 12.

Таблица 12 - Диапазон климатических условий хранения прибора в упаковке

Наименование параметра

Значение

Диапазон температур окружающего воздуха, °С

0… плюс 40

Относительная влажность воздуха, не более

80 % при плюс 35 °С

Атмосферное давление, кПа (мм рт.ст.)

70-106,7 (535-800)

4.2.2 Допускается хранить прибор без упаковки в помещениях,

защищенных от воздействия прямого солнечного света, в диапазоне

климатических условий хранения в соответствии с таблицей 13.

Таблица 13 - Диапазон климатических условий хранения прибора без упаковки

изготовителя

Наименование параметра

Значение

Диапазон температур окружающего воздуха, °С

плюс 10…плюс 35

Относительная влажность воздуха, не более

80 % при плюс 25 °С

Атмосферное давление, кПа (мм рт.ст.)

70-106,7 (535-800)

4.2.3 В помещениях для хранения прибора в заводской упаковке или без

нее содержание пыли, паров кислот и щелочей, агрессивных газов и других

вредных примесей, вызывающих коррозию, не должно превышать содержание

коррозионно-активных агентов для атмосферы типа I по ГОСТ 15150-69.

5 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1 Гарантийный срок эксплуатации 24 месяцев со дня ввода прибора в

эксплуатацию. Гарантийный срок хранения 12 месяцев с момента изготовления

прибора.

5.2 Изготовитель гарантирует соответствие прибора требованиям

технических условий ТУ 25-7504.231-2016 при соблюдении следующих правил:

- соответствие условий эксплуатации, хранения, транспортирования

изложенных в настоящем руководстве;

- обслуживание прибора должно производиться в соответствии с

требованиями настоящего руководства персоналом, прошедшим специальное

обучение.

5.3 Потребитель лишается права на гарантийный ремонт:

- при несоблюдении потребителем требований 5.2;

несоблюдения

потребителем

условий

эксплуатации,

транспортирования и хранения прибора в соответствии с настоящим

руководством по эксплуатации;

− отсутствия

(нарушения) пломб предприятия-изготовителя на

корпусе прибора.

6 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

6.1 При отказе в работе или неисправности прибора в период действия

гарантийного срока потребителем должен быть составлен акт о необходимости

ремонта и отправки прибора изготовителю.

6.2

Приборы, подвергавшиеся вскрытию, имеющие наружные

повреждения, а также применявшиеся в условиях, не соответствующих

требованиям ТУ 25-7504.231-2016, не рекламируются.

6.3 Приборы, не соответствующие требованию 1.4.6, не рекламируются.

6.4 Единичные отказы комплектующих изделий не являются причиной

для предъявления штрафных санкций.

Приложение Б

(справочное)

Перечень параметров, измеряемых прибором

Таблица Б.1

Применение

Интервал

для анализа

№

Стандарт

Параметр*

измерений

соответствия

п/п

измерений

(усреднения)

КЭ нормам

ГОСТ 32144

Частота (f)

ГОСТ 30804.4.30,

10 с

класс А

Отклонение частоты (∆f)

ГОСТ 32144;

10 с

ГОСТ 30804.4.30,

класс А

С.к.з. фазных напряжений

10T **

(U_A, U_B, U_C)

ГОСТ 30804.4.30,

С.к.з. линейных (междуфазных)

класс А

10T

напряжений (U_AB, U_BC, U_CA)

Положительное отклонение

ГОСТ 32144;

10 мин

напряжения (δU₍₊₎) (пофазно)

Отрицательное отклонение

ГОСТ 30804.4.30,

10 мин

напряжения (δU_(-)) (пофазно)

класс А

Кратковременная доза фликера

ГОСТ 30804.4.30,

10 мин

(P_st) (пофазно)

класс А;

Длительная доза фликера (P_lt)

2 ч

(пофазно)

МЭК 61000-4-15

Коэффициент n-ой гармонической

ГОСТ 32144;

10T

составляющей напряжения (K_U(n))

(пофазно)

ГОСТ 30804.4.30,

10 мин

класс А;

ГОСТ 30804.4.7,

класс I

Суммарный коэффициент

ГОСТ 32144;

10T

гармонических составляющих

напряжения (K_U) (пофазно)

ГОСТ 30804.4.30,

класс А;

10 мин

ГОСТ 30804.4.7,

класс I

Среднеквадратическое значение

10T

ГОСТ 30804.4.30,

n-ой гармонической подгруппы

класс А;

напряжения (U_sg,n) (пофазно)

Суммарный коэффициент

10T

ГОСТ 30804.4.7,

гармонических подгрупп

класс I

напряжения (THDS_U) (пофазно)

Окончание таблицы Б.1

Применение

Интервал

для анализа

№

Стандарт

Параметр

измерений

соответствия

п/п

измерений

(усреднения)

КЭ нормам

ГОСТ 32144

Среднеквадратическое значение

ГОСТ 30804.4.30,

10T

n-ой интергармонической

класс А;

центрированной подгруппы

10 мин

напряжения (U_isg,n) (пофазно)

ГОСТ 30804.4.7,

класс I

Коэффициент несимметрии

ГОСТ 32144;

10T

напряжений по обратной

10 мин

последовательности (K_2U)

ГОСТ 30804.4.30,

класс А

Коэффициент несимметрии

ГОСТ 32144;

10T

напряжений по нулевой

10 мин

последовательности (K_0U)

ГОСТ 30804.4.30,

класс А

Длительность прерывания

ГОСТ 30804.4.30,

напряжения (∆t_пр)

класс А

Длительность провала

ГОСТ 30804.4.30,

напряжения (∆t_п)

класс А

Остаточное напряжение провала

ГОСТ 30804.4.30,

напряжения (U_res)

класс А

Глубина провала напряжения

ГОСТ 8.655

(δU_п)

Длительность временного

перенапряжения (∆t_пер.U)

ГОСТ 30804.4.30,

Максимальное значение

класс А

перенапряжения (U_пер.max)

Коэффициент временного

ГОСТ 8.655

перенапряжения (K_пер.U)

* Наличие параметров зависит от исполнения прибора

** Интервал времени длительностью

10 периодов основной частоты

(50 Гц)

по

ГОСТ 30804.4.30 ( ≈ 0,2 секунды)

Таблица Б.2 - расчетные формулы, либо ссылки на ГОСТ в части

рассчитываемых прибором параметров

(наличие параметров зависит от

исполнения прибора)

Ссылка на ГОСТ или расчётная формула для

Наименование параметра

рассчитываемого параметра

1 Среднеквадратическое значение

ГОСТ 30804.4.30-2013 класс А

напряжения, ^U , В

2 Отрицательное отклонение

ГОСТ 30804.4.30-2013 класс А, ГОСТ 32144-2013

напряжения (δU_(-)), %

3 Положительное отклонение

ГОСТ 30804.4.30-2013 класс А, ГОСТ 32144-2013

напряжения (δU₍₊₎), %

4 Частота, ^f , Гц

ГОСТ 30804.4.30-2013 класс А

5 Кратковременная доза фликера

ГОСТ 30804.4.30-2013 класс А,

(P_st), отн.ед.

ГОСТ Р 51317.4.15-2012

6 Длительная доза фликера (P_lt),

ГОСТ 30804.4.30-2013 класс А,

отн.ед.

ГОСТ Р 51317.4.15-2012

7 Коэффициент n-ой

ГОСТ 30804.4.30-2013 класс А,

гармонической составляющей

ГОСТ 30804.4.7-2013 класс I

напряжения до 50 порядка (K_U(n)), %

8 Суммарный коэффициент

ГОСТ 30804.4.30-2013 класс А,

гармонических составляющих

ГОСТ 30804.4.7-2013 класс I

напряжения (коэффициент

искажения синусоидальности

кривой напряжения) (K_U), %

9 Коэффициент несимметрии

ГОСТ 30804.4.30-2013 класс А

напряжений по обратной

последовательности (K_2U), %

10 Коэффициент несимметрии

ГОСТ 30804.4.30-2013 класс А

напряжений по нулевой

последовательности (K_0U), %

11 Коэффициент временного

ГОСТ 30804.4.30-2013 класс А

перенапряжения (K_пер), отн.ед.

12 Глубина провала напряжения

ГОСТ 30804.4.30-2013 класс А

(δU_п), %

13 Длительность прерывания

ГОСТ 30804.4.30-2013 класс А

напряжения (∆t_прер), с

14 Длительность временного

ГОСТ 30804.4.30-2013 класс А

перенапряжения (∆t_пер.), с

15 Коэффициент временного

ГОСТ 30804.4.30-2013 класс А

перенапряжения (K_пер), отн.ед.

16 Установившееся отклонение

ГОСТ 32144-2013, ГОСТ 8.655-2009

напряжения, (δU_у), %

17 Напряжение, меньшее номинала,

ГОСТ 30804.4.30-2013 класс А, ГОСТ 32144-2013

Um(-), В

18 Напряжение, большее номинала,

ГОСТ 30804.4.30-2013 класс А, ГОСТ 32144-2013

Um(+), В

19 Отклонение частоты (∆f), Гц

ГОСТ 32144-2013

20 С.к.з. напряжения основной

ГОСТ 8.655-2009

частоты (U₍₁₎), В

21 С.к.з. напряжения с учетом

гармонических составляющих от 1 до

U(1

50)=√∑⁵⁰

n=1

n (до 50 порядка) (U_(1-50)), В

Продолжение таблицы Б.2

Ссылка на ГОСТ или расчётная формула для

Наименование параметра

рассчитываемого параметра

22 Коэффициент искажения

синусоидальности кривой напряжения с

KU(1

50)=

∑

·100

n=2

учетом влияния всех гармоник до 50

порядка (K_U(1-50)), %

23 С.к.з. n-ой гармонической подгруппы

ГОСТ 30804.4.30-2013 класс А,

напряжения (до 50 порядка) (U_sg,n), В

ГОСТ 30804.4.7-2013 класс I

24 Суммарный коэффициент

ГОСТ 30804.4.30-2013 класс А,

гармонических подгрупп напряжения

ГОСТ 30804.4.7-2013 класс I

(THDS_U), отн.ед.

25 С.к.з. m-ой интергармонической

ГОСТ 30804.4.30-2013 класс А,

центрированной подгруппы напряжения

ГОСТ 30804.4.7-2013 класс I

(до 50 порядка) (U_isg,m), В

26 Фазовый угол между 1-ой

ГОСТ 8.655-2009

(составляющей основной частоты) и n-ой

гармонической составляющей

напряжения (до 50 порядка) (φ_Usg.n), °

27 Угол фазового сдвига между

ГОСТ 8.655-2009

напряжениями фазными/линейными)

основной частоты (φ_U), °

2π

4π

28 Значение напряжения прямой

U₁=¹

последовательности (U₁), В

B+^ei

3 ·|^Ú A+^ei

4π

2π

29 Значение напряжения обратной

U₂=¹

последовательности (U₂), В

B+^ei

3 ·|^Ú A+^ei

30 Значение напряжения нулевой

U₀=¹

Ú_C|

ÚB+

последовательности (U₀), В

3 ·|^Ú A+

31 С.к.з. силы тока, (I), А

ГОСТ 8.655-2009

32 С.к.з. силы тока с учетом

I(1

гармонических составляющих от 1 до n

50)=√∑⁵⁰ I^2g,n

n=1

(до 50 порядка), (I_(1-50)), А

33 С.к.з. силы тока основной частоты,

ГОСТ 8.655-2009

(I₍₁), А

34 Коэффициент несимметрии тока по

K_2I =^I2 ·100

обратной последовательности, (K_2I), %

35 Коэффициент несимметрии тока по

I₀

K_0I =

· 100

нулевой последовательности, (K_0I), %

36 С.к.з. n-ой гармонической подгруппы

ГОСТ 30804.4.7-2013 класс I

тока (до 50 порядка) (I_sg,n), А

37 С.к.з. m-ой интергармонической

ГОСТ 30804.4.7-2013 класс I

подгруппы тока (до 50 порядка) (I_isg,m),А

38 Угол фазового сдвига между 1-ой

ГОСТ 8.655-2009

(составляющей основной частоты) и n-ой

гармонической составляющей фазного

тока (φ_Isg.n), °

39 Угол фазового сдвига между фазными

ГОСТ 8.655-2009

токами основной частоты (φ_I), °

40 Суммарный коэффициент

ГОСТ 30804.4.7-2013 класс I

гармонических подгрупп тока (THDS_I),

отн.ед.

Продолжение таблицы Б.2

Ссылка на ГОСТ или расчётная формула для

Наименование параметра

рассчитываемого параметра

41 Коэффициент искажения

ГОСТ 8.655-2009

синусоидальности кривой тока, (K_I), %

42 Коэффициент n-ой гармонической

ГОСТ 8.655-2009

составляющей тока до 50 порядка (K_I(n)), %

2π

43 Значение силы тока прямой

I₁=¹

последовательности (I₁), А

B+^ei

3 ·|^Í A+^ei

4π

2π

44 Значение силы тока обратной

I₂=¹

последовательности (I₂), А

B+^ei

3 ·|^Í A +^ei

45 Значение силы тока нулевой

I₀=¹

последовательности (I₀), А

3 ·|^Í A +^Í B +^Í C|

46 Угол фазового сдвига между n-ми

ГОСТ 8.655-2009

гармоническими составляющими

напряжения и тока (до 50 порядка) (φ_UI(n)), °

47 Угол фазового сдвига между

ГОСТ 8.655-2009

напряжением и током основной частоты

(φ_UI), °

48 Угол фазового сдвига между

ГОСТ 8.655-2009

напряжением и током прямой

последовательности (φ_U1I1), °

49 Угол фазового сдвига между

ГОСТ 8.655-2009

напряжением и током обратной

последовательности (φ_U2I2), °

50 Угол фазового сдвига между

ГОСТ 8.655-2009

напряжением и током нулевой

последовательности (φ_U0I0), °

51 Активная мощность (P), Вт

ГОСТ 8.655-2009

52 Активная мощность с учетом

U_sg,n· I_sg,n ·cos φUI(n)

гармонических составляющих от 1 до n (до

P(1

50)=∑

n=1

50 порядка), (P_(1-50)), Вт

53 Активная мощность основной частоты,

I_sg,1 ·cos φ_UI

P(1)=^U sg ,1 ·

(P₁), Вт

54 Активная мощность n-й гармонической

P( n) =U sg ,n · I sg , n · cos φUI (n )

составляющей (до 50 порядка) (P_(n)), Вт

55 Активная мощность прямой

P₁=U₁· I₁·cosφ_U1I1

последовательности, (Р ₁₍₁₎), Вт

56 Активная мощность обратной

P₂=U₂ ·I₂·cosφ_U2I2

последовательности, (Р ₂₍₁₎), Вт

57 Активная мощность нулевой

P₀=U₀ ·I₀ ·cos φ_U0I0

последовательности, (Р ₀₍₁₎), Вт

58 Реактивная мощность (Q), вар

ГОСТ 8.655-2009

59 Реактивная мощность с учетом

U_sg,n· I_sg,n·sin φUI(n)

Q(1

50)=∑

гармонических составляющих от 1 до n (до

n=1

50 порядка) (Q _(1-50)), вар

60 Реактивная мощность основной частоты

Q( 1)=^U sg ,1 ·

I sg ,1 ·sinφUI

(Q ₍₁₎), вар

61 Реактивная мощность n-ой

Q( n)=U sg ,n · I sg , n · sin φUI (n)

гармонической составляющей, (Q _(n)), вар

Окончание таблицы Б.2

Ссылка на ГОСТ или расчётная формула для

Наименование параметра

рассчитываемого параметра

62 Реактивная мощность прямой

Q₁=U₁· I₁·sin φ_U1I1

последовательности, (Q ₁₍₁₎), вар

63 Реактивная мощность обратной

Q₂=U₂ ·I₂·sin φ_U2I2

последовательности, (Q ₂₍₁₎), вар

64 Реактивная мощность нулевой

Q₀=U₀ ·I₀ ·sin φ_U0I0

последовательности, (Q ₀₍₁₎), вар

65 Полная мощность, S, В·А

ГОСТ 8.655-2009

66 Полная мощность с учетом

S(1

50)

50)=^U(1 50) ·I(1

гармонических составляющих от 1 до n

(до 50 порядка), (S_(1-50)), В·А

67 Полная мощность основной

S(1)=U_sg,1 ·I_sg,1

частоты, (S₍₁₎), В·А

68 Полная мощность n-й гармонической

S(n)=U_sg,n ·I_sg,n

составляющей, (S_(n)), В·А

69 Полная мощность прямой

S₁=U₁ ·I₁

последовательности, (S ₁₍₁₎), В·А

70 Полная мощность обратной

S₂=U₂ ·I₂

последовательности, (S ₂₍₁₎), В·А

71 Полная мощность нулевой

S₀=U₀ ·I₀

последовательности, (S ₀₍₁₎), В·А

72 Коэффициент мощности, К_м(cosφ),

K_М =^P

отн. ед.

73 Активная энергия, W_р, кВт·ч

ГОСТ 31819.22-2012 класс 0.2S

74 Активная энергия первой гармоники,

WP(1)=∑ P(1)· ∆t

WР(1), кВт·ч

75 Активная энергия прямой

WP1(1)=∑ P1(1) · ∆t

последовательности, W_Р1(1), кВт·ч

76 Реактивная энергия, W_Q, квар·ч

ГОСТ 31819.23-2012 класс 1

77 Реактивная энергия первой

WQ(1)=∑ Q(1) · ∆t

гармоники, W_Q(1), квар·ч

78 Реактивная энергия прямой

WQ1(1)=∑ Q1(1)· ∆t

последовательности, W_Q1(1), квар·ч

79 Полная энергия, W_S, кВ·А·ч

W_S=∑ S·∆t

80 Полная энергия первой гармоники,

WS(1)=∑ S(1)· ∆t

WS(1), кВ·А·ч

81 Полная энергия прямой

WS1(1)=∑ S1(1) · ∆t

последовательности, W_S1(1), кВ·А·ч

Приложение Г

(обязательное)

Схемы внешних подключения приборов

U_пит

МПК

Питание

Примечание - для подключения прибора МПК2 токовые цепи не используются

Рисунок Г.1 - Схема подключения прибора

(трехфазное четырехпроводное трехэлементное подключение

с использованием 3 ТТ и 3 ТН).

U_пит

МПК

Питание

Примечание - для подключения прибора МПК2 токовые цепи не используются

Рисунок Г.2 - Схема подключения прибора

(трехфазное трехпроводное двухэлементное подключение с использованием 2 ТТ и 2 ТН).

Приложение Е

(обязательное)

Описание WEB-интерфейса прибора

Е.1 Общие сведения

Е.1.1 Подключение к устройству через Web-интерфейс производится с

локального или удаленного компьютера (рабочей станции), имеющий связь с

устройством через IP-сеть. Подробные сведения о выполнении операций

подключения к устройству через Web-интерфейс приведены в 3.3.3 настоящего

руководства.

Е.1.2 Обобщенная структура экрана Web-интерфейса приведена на

рисунке Д.1.

Экран Web-интерфейса включает в себя строку вкладок, область

пунктов меню, область отображения основной информации. Также на экране

присутствует строка отображения состояния и другая дополнительная

информация (например, наименование места установки устройства, модель

устройства и текущее имя пользователя в сеансе связи с устройством через

Web-интерфейс).

Е.1.3 Строка вкладок включает в себя имена соответствующих вкладок

Web-интерфейса:

«ИЗМЕРЕНИЯ»,

«НАСТРОЙКИ»,

«ЖУРНАЛ» и

«ИНФОРМАЦИЯ».

При нажатии на имя вкладки осуществляется переход в

соответствующую вкладку. При этом экран Web-интерфейса принимает вид,

соответствующий нахождению пользователя в данной вкладке.

Описание возможных действий пользователя при нахождении в

соответствующих вкладках Web-интерфейса приведено в последующих

пунктах приложения.

Рисунок Е.1 - Обобщенная структура экрана Web-интерфейса

Е.1.4 Область пунктов меню включает в себя несколько пунктов, состав

которых может меняться в зависимости от того, в какой вкладке в текущий

момент находится пользователь.

При нажатии на наименование пункта в области пунктов меню

осуществляется переход к соответствующему экрану Web-интерфейса.

Описание действий, совершаемых пользователем при нахождении на

соответствующем экране Web-интерфейса, приведено в последующих пунктах

данного приложения.

Е.1.5 Область отображения основной информации служит для

обеспечения ввода пользователем данных, необходимых для конфигурирования

устройства

(при нахождении пользователя во вкладке

«НАСТРОЙКИ»), а

также других данных, например, текущих измеренных прибором значений

электрических параметров

(при нахождении во вкладке

«ИЗМЕРЕНИЯ»),

журнала событий прибора (при нахождении во вкладке «ЖУРНАЛ») и т.п.

Е.1.6 Строка состояния служит для визуализации флагов текущего

состояния устройства и его окружения.

Строка включает в себя два флага состояния:

1) результат самодиагностики прибора;

2) результат выполнения последней процедуры синхронизации

устройства по протоколу NTP с внешним NTP-сервером.

Значение каждого из флагов состояния отражается знаковой строкой

соответствующего цвета. Описание возможных значений флагов состояния

приведено в таблице Д.1.

Таблица Е.1 - Описание значений флагов в строке состояния

Наименование

Значение

Описание состояния

флага

«Самодиагностика»

«OK»

Прибор работает нормально

«Ошибка»

Ошибка самодиагностики прибора

(какие-либо

неполадки или сбой в работе прибора)

«Синхронизация

«OK»

Последняя процедура синхронизации устройства по

времени»

протоколу NTP с внешним сервером была успешной

«Ошибка»

Ошибка в ходе выполнения последней процедуры

синхронизации устройства с внешним сервером

времени по протоколу NTP

«Выкл»

Синхронизация времени устройства по протоколу

NTP принудительно отключена пользователем

Е.2 Описание вкладки «ИЗМЕРЕНИЯ»

При переходе пользователем во вкладку «ИЗМЕРЕНИЯ» основная

область отображения информации Web-интерфейса имеет примерный вид, как

показано на рисунке Е.2.

На указанной форме в соответствующих таблицах отображаются

данные измерений параметров электрической мощности, тока, напряжения и

частоты.

Данные измерений отображаются по состоянию на момент времени,

указанный в строке «Действующие значения» в верхней части экрана (на начало

указанной секунды астрономического времени по внутренним часам прибора).

Рисунок Е.2 - Вкладка «ИЗМЕРЕНИЯ»

В первой по порядку таблице формы приводятся данные измерений

соответствующих мощностей по отдельным фазам и суммарно по фазам, а

также данные измерений коэффициента мощности по отдельным фазам.

Во второй таблице приводятся данные измерений действующих

значений фазных напряжений и фазных токов. В третьей таблице приводятся

данные измерений действующих значений линейных

(междуфазных)

напряжений. В четвертой таблице

- данные текущих измерений частоты

напряжения.

Е.3 Описание пунктов меню вкладки «НАСТРОЙКИ»

Во вкладке «НАСТРОЙКИ» пользователю доступны пункты меню,

указанные в таблице Е.2

(при первоначальном переходе во вкладку

пользователь автоматически попадает в меню «Настройки подключения»).

Описание порядка работы с отдельными пунктами меню во вкладке

«НАСТРОЙКИ» приведено в разделе

2 в соответствующих пунктах,

описывающих выполнение через Web-интерфейс операций программной

настройки (конфигурирования) устройства.

Таблица Е.2 - Перечень пунктов меню во вкладке «НАСТРОЙКИ»

Пункт меню

Описание

Настройки подключения

Задание параметров подключения прибора к первичной

измеряемой эл.сети: настройка схемы подключения

(трех-/четырехпроводная),

задание

значений

коэффициентов

трансформации

измерительных

трансформаторов тока и напряжения; задание

наименования места установки прибора

(наименование

присоединения энергообъекта)

Вычисления

Задание параметров настройки измерений отдельных

ПКЭ, в частности, величины согласованного напряжения,

а также пороговых значений провалов, прерываний

напряжения, перенапряжений

Сетевые настройки

Настройка параметров доступа к устройству через

интерфейс Ethernet

Дата и время

Настройку времени/даты

(показаний внутренних часов

реального времени прибора), а также настройки

параметров синхронизации внутренних часов прибора от

внешнего NTP-сервера по протоколу NTP

Безопасность

Настройка паролей доступа к устройству через Web-

интерфейс

Сервисы

Настройка

функционирования

коммуникационных

сервисов, в частности, настройка параметров передачи

данных по протоколу МЭК 60870-5-104

Сохранение настроек

Сервисная функция сохранения текущих настроек

устройства (с целью, например, резервного копирования

настроек),

также

восстановления

заводской

конфигурации устройства

(параметров настройки

устройства, заданных по умолчанию на предприятии-

изготовителе)

Перезагрузить устройство

Экран инициации процесса перезагрузки устройства (для

обеспечения вступления в силу изменений отдельных

параметров настройки, выполненных в ходе последних

операций конфигурирования устройства)

Е.4 Описание вкладки «ЖУРНАЛ»

Е.4.1 При переходе во вкладку

«ЖУРНАЛ» на экран выводится

содержимое журнала событий устройства в виде таблицы, содержащей в

каждой из строк параметры соответствующего события из журнала, включая

дату и время события и текстовое описание события.

Примечание

- Отдельные строки выводимой таблицы,

соответствующие определенным событиям, могут выделяться символом «!» в

кружке оранжевого цвета, что сигнализирует о высокой критичности данного

события, в частности, сигнализирующие о неработоспособности или

некорректном функционировании отдельных программно-аппаратных модулей

устройства.

Е.4.2 В процессе функционирования устройства в журнале событий

может быть накоплено большое количество записей.

При количестве записей в журнале 20 и более содержимое журнала

событий по умолчанию выводится на нескольких страницах (по 20 событий на

страницу), при этом переход к соответствующей странице событий

производится по ссылке «[n]» (здесь n - требуемый номер страницы событий в

журнале) в строке

«Страницы» в основной области экрана. Имеется

возможность увеличить число событий журнала, одновременно выводимых на

экране, выбором необходимого числа (50 или 100) в выпадающем списке в

строке «Сообщений на странице».

Е.4.3 В процессе работы с прибором имеется возможность очистки

журнала событий (полного удаления всех записей о событиях из журнала).

Выполнение указанного действия производится нажатием на кнопку «Очистить

журнал событий», расположенную на экране под таблицей событий.

Имеется также возможность сохранение текущего журнала событий в

виде текстового файла на локальном компьютере. Выполнение указанного

действия производится нажатием на кнопку

«Скачать журнал событий»,

расположенную на экране под таблицей событий.

Приложение Ж

(обязательное)

Протокол совместимости ГОСТ Р МЭК 60870-5-104.

Возможность взаимодействия (совместимость)

Настоящий пункт обобщает параметры с целью оказания помощи в их

правильном выборе для отдельных применений. Если система составлена из

устройств, изготовленных разными изготовителями, то необходимо, чтобы все

партнеры согласились с выбранными параметрами.

Выбранные параметры обозначаются в белых прямоугольниках

следующим образом:

— Функция или ASDU не используется.

— Функция или ASDU используется, как стандарте (по умолчанию).

— Функция или ASDU используется в обратном режиме (направлении).

— Функция или ASDU используется в стандартном и обратном режимах.

Возможный выбор (пустой, Х, R или В) определяется для каждого

пункта или параметра.

Система или устройство

(Параметр, характерный для системы; указывает на определение системы

или устройства, маркируя один из нижеследующих прямоугольников знаком Х)

— Определение системы

— Определение контролирующей станции (первичный Master)

— Определение контролируемой станции (вторичный Slave)

Прикладной уровень

Режим передачи прикладных данных

В настоящем стандарте используется только режим 1 (младший байт

передается первым), как определено в МЭК 60870-5-4, подпункт 4.10.

Общий адрес ASDU

(Параметр, характерный для системы маркируются знаком Х)

— Один байт

— Два байта

Адрес объекта информации

(Параметр, характерный для системы; маркируются знаком Х)

— Один байт

— Структурированный

— Два байта

— Неструктурированный

— Три байта

Причина передачи

(Параметр, характерный для системы; маркируются знаком Х)

— Один байт

— Два байта (с адресом источника).

Если адрес источника не используется, то он устанавливается в 0.

Выбор стандартных ASDU

Информация о процессе в направлении контроля

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<1> := Одноэлементная информация

M_SP_NA_1

<2> := Одноэлементная информация с меткой времени

M_SP_ТA_1

<3> := Двухэлементная информация

M_DP_NA_1

<4> := Двухэлементная информация с меткой времени

M_DP_TA_1

<5> := Информация о положении отпаек

M_ST_NA_1

<6> := Информация о положении отпаек с меткой времени M_ST_TA_1

<7> := Строка из 32 бит

M_ВО_NA_1

<8> := Строка из 32 бит с меткой времени

M_ВО_ТA_1

<9> := Значение измеряемой величины, нормализованное значение

M_МЕ_NA_1

<10>:= Значение измеряемой величины, нормализованное значение с

меткой времени

M_МЕ_ТA_1

<11>:= Значение измеряемой величины, масштабированное значение

M_МЕ_NВ_1

<12>:= Значение измеряемой величины, масштабированное значение с

меткой времени

M_МЕ_ТВ_1

<13>:= Значение измеряемой величины, короткий формат с плавающей

запятой

M_МЕ_NС_1

<14>:= Значение измеряемой величины, короткий формат с плавающей

запятой с меткой времени

M_МЕ_ТС_1

<15>:= Интегральные суммы

M_IT_NA_1

<16>:= Интегральные суммы с меткой времени

M_IT_TA_1

<17>:= Действие устройств защиты с меткой времени

M_ЕР_ТA_1

<18>:= Упакованная информация о срабатывании пусковых органов

защиты с меткой времени

M_ЕР_ТВ_1

<19>:= Упакованная информация о срабатывании выходных цепей

устройства защиты с меткой времени

M_ЕР_ТС_1

<20>:= Упакованная одноэлементная информация с определением

изменения состояния

M_РS_NA_1

<21>:= Значение измеряемой величины, нормализованное значение без

описателя качества

M_МЕ_ND_1

<30>:= Одноэлементная информация с меткой времени СР56Время2а

M_SР_ТВ_1

<31>:= Двухэлементная информация с меткой времени СР56Время2а

M_DР_ТВ_1

<32>:= Информация о положении отпаек с меткой времени СР56Время2а

M_SТ_ТВ_1

<33>:= Строка из 32 битов с меткой времени СР56Время2а

M_BO_ТВ_1

<34>:= Значение измеряемой величины, нормализованное значение с

меткой времени СР56Время2а

M_МЕ_ТD_1

<35>:= Значение измеряемой величины, масштабированное значение с

меткой времени СР56Время2а

M_МЕ_ТЕ_1

<36>:= Значение измеряемой величины, короткий формат с плавающей

запятой с меткой времени СР56Время2а

M_МЕ_ТF_1

<37>:= Интегральные суммы с меткой времени СР56Время2а

M_IT_ТB_1

<38>:= Действие устройств защиты с меткой времени СР56Время2а

M_ЕР_ТD_1

<39>:= Упакованная информация о срабатывании пусковых органов

защиты с меткой времени СР56Время2а

M_ЕР_ТЕ_1

<40>:= Упакованная информация о срабатывании выходных цепей

устройства защиты с меткой времени СР56Время2а

M_ЕР_ТF_1

Используются ASDU из наборов <2>, <4>, <6>, <8>, <10>, <12>, <14>,

<16>, <17>, <18>, <19> или из наборов от <30> до <40>.

Информация о процессе в направлении управления

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<45>:= Однопозиционная команда

С_SC_NA_1

<46>:= Двухпозиционная команда

С_DC_NA_1

<47>:= Команда пошагового регулирования

С_RC_NA_1

<48>:= Команда уставки, нормализованное значение

С_SЕ_NA_1

<49>:= Команда уставки, масштабированное значение

С_SЕ_NВ_1

<50>:= Команда уставки, короткий формат с плавающей запятой

С_SЕ_NС_1

<51>:= Строка из 32 бит

С_ВО_NA_1

<52>:= Однопозиционная команда с меткой времени

С_SC_TA_1

<53>:= Двухпозиционная команда с меткой времени

С_DC_TA_1

<54>:= Команда пошагового регулирования с меткой времени

С_RC_TA_1

<55>:= Команда уставки, нормализованное значение с меткой времени

С_SЕ_TA_1

<56>:= Команда уставки, масштабированное значение с меткой времени

С_SЕ_TВ_1

<57>:= Команда уставки, короткий формат с плавающей запятой с меткой

времени

С_SЕ_TС_1

<58>:= Строка из 32 бит с меткой времени

С_ВО_TA_1

Информация о системе в направлении контроля

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<70>:= Окончание инициализации

M_ЕI_NA_1

Информация о системе в направлении управления

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<100>:= Команда опроса

С_IС_NA_1

<101>:= Команда опроса счетчиков

С_СI_NA_1

<102>:= Команда чтения

С_RD_NA_1

<103>:= Команда синхронизации времени

С_CS_NA_1

<104>:= Команда тестирования

С_TS_NA_1

<105>:= Команда сброса процесса

С_RР_NA_1

<106>:= Команда определения запаздывания

С_СD_NA_1

<107>:= Команда тестирования с меткой времени

С_TS_TA_1

Передача параметра в направлении управления

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<110>:= Параметр измеряемой величины, нормализованное значение

Р_МЕ_NA_1

<111>:= Параметр измеряемой величины, масштабированное значение

Р_МЕ_NВ_1

<112>:= Параметр измеряемой величины, короткий формат с плавающей

запятой

Р_МЕ_NС_1

<113>:= Активация параметра

Р_АС_NA_1

Пересылка файла

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<120>:= Файл готов

F_FR_NA_1

<121>:= Секция готова

F_SR_NA_1

<122>:= Вызов директории, выбор файла, вызов файла, вызов секции

F_SC_NA_1

<123>:= Последняя секция, последний сегмент

F_LS_NA_1

<124>:= Подтверждение приема файла, подтверждение приема секции

F_AF_NA_1

<125>:= Сегмент

F_SG_NA_1

<126>:= Директория {пропуск или Х; только в направлении контроля

(стандартном)}

F_DR_TA_1

Основные прикладные функции

Инициализация станции

(Параметр, характерный для станции; если функция используется, то

прямоугольник маркируется знаком Х)

— Удаленная инициализация вторичной станции

Циклическая передача данных

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Циклическая передача данных

Процедура чтения

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Процедура чтения

Спорадическая передача

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Спорадическая передача

Дублированная передача объектов информации при спорадической

причине передачи

— Одноэлементная информация M_SP_NA_1, M_SP_TA_1, M_SP_TB_1,

M_PS_NA_1

— Двухэлементная информация M_DP_NA_1, M_DP_TA_1, M_DP_TB_1

— Информация о положении отпаек M_SТ_NA_1, M_SТ_TA_1,

M_SТ_TB_1

— Строка из 32 бит M_ВО_NA_1, M_ВО_TA_1, M_ВО_TB_1

— Измеряемое значение, нормализованное M_МЕ_NA_1, M_МЕ_TA_1,

M_МЕ_ND_1, M_МЕ_TD_1

— Измеряемое значение, масштабированное M_МЕ_NВ_1, M_МЕ_TВ_1,

M_МЕ_ТЕ_1

— Измеряемое значение, короткий формат с плавающей запятой

M_МЕ_NС_1, M_МЕ_TС_1, M_МЕ_TF_1

Опрос станции

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Общий

— Группа 1

— Группа 6

— Группа 11

— Группа 16

— Группа 2

— Группа 7

— Группа 12

— Группа 3

— Группа 8

— Группа 13

— Группа 4

— Группа 9

— Группа 14

— Группа 5

— Группа 10

— Группа 15

Адреса объектов информации, принадлежащих каждой группе, должны

быть приведены в отдельной таблице

Синхронизация времени

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Синхронизация времени

— Использование дней недели

— Использование RES1, GEN (замена метки времени есть/замены метки

времени нет)

— Использование флага SU (летнее время)

Передача команд

(Параметр, характерный для объекта; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Прямая передача команд

— Прямая передача команд уставки

— Передача команд с предварительным выбором

— Передача команд уставки с предварительным выбором

— Использование C_SE_ACTTERM

— Нет дополнительного определения длительности выходного импульса

— Короткий импульс (длительность определяется системным параметром на КП)

— Длинный импульс (длительность определяется системным параметром на КП)

— Постоянный выход

Передача интегральных сумм

(Параметр, характерный для станции или объекта; маркируется знаком

Х, если функция используется только в стандартном направлении, знаком R —

если используется только в обратном направлении, знаком В

— если

используется в обоих направлениях)

— Режим А: Местная фиксация со спорадической передачей

— Режим В: Местная фиксация с опросом счетчика

— Режим С: Фиксация и передача при помощи команд опроса счетчика

— Режим D: Фиксация командой опроса счетчика, фиксированные

значения сообщаются спорадически

— Считывание счетчика

— Фиксация счетчика без сброса

— Фиксация счетчика со сбросом

— Сброс счетчика

— Общий запрос счетчиков

— Запрос счетчиков группы

1 Адреса объектов информации,

принадлежащих

— Запрос счетчиков группы 2 каждой группе, должны быть показаны

— Запрос счетчиков группы 3 в отдельной таблице

— Запрос счетчиков группы 4

Загрузка параметра

(Параметр, характерный для объекта; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Пороговое значение величины

— Коэффициент сглаживания

— Нижний предел для передачи значений измеряемой величины

— Верхний предел для передачи значений измеряемой величины

Активация параметра

(Параметр, характерный для объекта; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Активация/деактивация постоянной циклической или периодической

передачи адресованных объектов

Процедура тестирования

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Процедура тестирования

Пересылка файлов

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется)

Пересылка файлов в направлении контроля

— Прозрачный файл

— Передача данных о повреждениях от аппаратуры защиты

— Передача последовательности событий

— Передача последовательности регистрируемых аналоговых величин

Пересылка файлов в направлении управления

— Прозрачный файл

Фоновое сканирование

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Фоновое сканирование

Получение задержки передачи

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Получение задержки передачи

Определение тайм-аутов

Обозначение

Значение по

Описание

Выбранное

умолчанию,

значение

30 сек.

Тайм-аут при установлении соединения

15 сек.

Тайм-аут при посылке и тестировании APDU

10 сек.

Тайм-аут для подтверждения в случае

отсутствия сообщения с данными

20 сек.

Тайм-аут для посылки блоков тестирования в

случае долгого простоя

Максимальное число k неподтвержденных APDU формата I и

последних подтверждающих APDU (w)

Обозначение

Значение по

Описание

Выбранное

умолчанию

значение

12 APDU

Максимальная разность между переменной

состояния

номером

последнего

подтвержденного APDU

8 APDU

Последнее подтверждение после приема w

APDU формата I

ИДЕНТИФИКАТОР ТИПА

Причина передачи

20-

37-

44-

Тип

Метка

<1>

М_SP_NA_1

<2>

М_SP_ТА_1

<3>

М_DP_NA_1

<4>

М_DP_ТА_1

<5>

М_ST_NA_1

<6>

М_ST_ТА_1

<7>

М_ВО_NA_1

<8>

М_ВО_ТА_1

<9>

М_ME_NA_1

<10>

М_ME_ТА_1

<11>

М_ME_NB_1

<12>

М_ME_ТВ_1

<13>

М_ME_NC_1

<14>

М_ME_ТС_1

ИДЕНТИФИКАТОР ТИПА

Причина передачи

20-

37-

44-

Тип

Метка

<15>

М_IT_NA_1

<16>

М_IT_ТА_1

<17>

М_ЕР_ТА_1

<18>

М_ЕР_ТВ_1

<19>

М_ЕР_ТС_1

<20>

М_PS_NA_1

<21>

M_ME_ND_1

<30>

М_SP_ТВ_1

<31>

М_DP_ТВ_1

<32>

М_ST_ТВ_1

<33>

М_ВО_ТВ_1

<34>

М_ME_TD_1

<35>

М_ME_ТЕ_1

<36>

М_ME_TF_1

<37>

М_IT_ТВ_1

<38>

М_ЕР_TD_1

<39>

М_ЕР_ТЕ_1

<40>

М_ЕР_TF_1

<45>

С_SC_NA_1

<46>

С_DC_NA_1

<47>

С_RC_NA_1

<48>

С_SE_NA_1

<49>

С_SE_NB_1

<50>

С_SE_NC_1

<51>

С_ВО_NA_1

<58>

С_SC_TA_1

<59>

С_DC_TA_1

<60>

С_RC_TA_1

<61>

С_SE_TA_1

<62>

С_SE_TB_1

<63>

С_SE_TC_1

<64>

С_ВО_TA_1

<70>

М_EI_NA_1

<100>

С_1С_NA_1

<101>

С_CI_NA_1

<102>

C_RD_NA_1

<103>

С_CS_NA_1

<104>

С_TS_NA_1

<105>

C_RP_NA_1

<106>

С_CD_NA_1

107

C_TS_TA_1

<110>

Р_ME_NA_1

<111>

Р_ME_NB_1

Приложение И

(обязательное)

Значения входных сигналов и допускаемые значения измеряемых параметров

в контрольных точках при поверке

Значения параметров испытательных сигналов, устанавливаемых в каждой

из контрольных точек при выполнении проверки величин основной погрешности

прибора, приведены в таблицах И.1-И.4 для соответствующих вариантов

исполнения прибора (отличающихся номиналами измеряемых входных сигналов

тока и напряжения). Значения прочих параметров

3-фазных испытательных

сигналов должны быть следующими:

- величины n-ых гармонических составляющих фазных напряжений - все

равны 0 (K_U(n)=0) по всем трем фазам;

- величины n-ых гармонических составляющих фазного тока - все равны 0

(K_I(n)=0) по всем трем фазам;

- интегармоники напряжения и тока - отсутствуют (равны 0) по всем трем фазам.

Допускаемые значения измеряемых величин при определении основных

погрешностей в соответствующих контрольных точках приведены в таблицах

И.5-И.8 для соответствующих вариантов исполнения прибора (отличающихся

номиналами измеряемых входных сигналов тока и напряжения)

Обозначения величин - параметров входного сигнала по таблицам И.1-И.4:

- f - частота сигнала;

- U_A, U_B, U_C

- величины среднеквадратического значения фазного

напряжения по соответствующим фазам;

- φ_UA,UB - угол фазового сдвига между напряжениями основной частоты фаз B и А;

- φ_UA,UС - угол фазового сдвига между напряжениями основной частоты фаз C и А;

- I_A, I_B, I_C - величины среднеквадратического значения фазного тока по

соответствующим фазам;

- φ_IA,UA, φ_IB,UB, φ_IC,UC - угол фазового сдвига между фазным током и фазным

напряжением основной частоты соответственно для фаз А, B и С.

Обозначения электрических величин (измеряемых значений) по таблицам И.5-И.8:

- U_A, U_B, U_C

- величины среднеквадратического значения фазного

напряжения по соответствующей фазе;

- I_A, I_B, I_C - величины среднеквадратического значения фазного тока по

соответствующей фазе;

- f - частота;

- P_A, P_B, P_C - величины однофазной активной мощности по соответствующей фазе.

Таблица И.1 - Параметры задаваемого 3-фазного сигнала (для варианта исполнения прибора

с U_ф.ном=230 В, I_ном=5 А)

№ конт-

Параметры 3-фазного сигнала

рольной

φUA,UB,

φUA,UC,

I_A = I_B = I_C,

Примечания

UA = UB =

φIA,UA = φIB,UB =

f, Гц

точки

UC, В

град

φIC,UC, град

230

-120

120

-120

120

U = 0,1 U_ном

-120

120

U = 0,2 U_ном

115

-120

120

U = 0,5 U_ном

184

-120

120

U = 0,8 U_ном

253

-120

120

U = 1,1 U_ном

276

-120

120

U = 1,2 U_ном

345

-120

120

U = 1,5 U_ном

460

-120

120

U = 2 U_ном

230

-120

120

0,05

I = 0,01 I_ном

230

-120

120

0,1

I = 0,02 I_ном

230

-120

120

0,25

I = 0,05 I_ном

230

-120

120

0,5

I = 0,1 I_ном

230

-120

120

I = 0,2 I_ном

230

-120

120

2,5

I = 0,5 I_ном

230

-120

120

7,5

I = 1,5 I_ном

42,5

230

-120

120

230

-120

120

230

-120

120

230

-120

120

230

-120

120

57,5

230

-120

120

230

-120

120

0,1

I = 0,02 I_ном;

cos φ = 0,5 инд.

230

-120

120

0,1

-36,87

I = 0,02 I_ном;

cos φ = 0,8 емк.

230

-120

120

0,5

I = 0,1 I_ном;

cos φ = 0,5 инд.

230

-120

120

0,5

-36,87

I = 0,1 I_ном;

cos φ = 0,8 емк.

230

-120

120

7,5

I = 1,5 I_ном;

cos φ = 0,5 инд.

230

-120

120

7,5

-36,87

I = 1,5 I_ном;

cos φ = 0,8 емк.

230

-120

120

0,5

75,52

I = 0,1 Iном;

cos φ=0,25 инд.

230

-120

120

0,5

-60

I = 0,1 I_ном;

cos φ = 0,5 емк.

230

-120

120

7,5

75,52

I = 1,5 I_ном;

cos φ=0,25 инд.

230

-120

120

7,5

-60

I = 1,5 I_ном;

cos φ = 0,5 емк.

Таблица И.2 - Параметры задаваемого 3-фазного сигнала (для варианта исполнения прибора

с U_ф.ном=57,735 В (U_л.ном=100 В), I_ном=5 А)

№

Параметры 3-фазного сигнала *

контрол

Примечание

U_A = U_B = U_C,

φUA,UB,

φUA,UC,

I_A = I_B = I_C,

φIA,UA = φIB,UB =

ьной

f, Гц

град

φIC,UC, град

точки

57,735

-120

120

5,7735

-120

120

U = 0,1 U_ном

11,547

-120

120

U = 0,2 U_ном

28,8675

-120

120

U = 0,5 U_ном

46,188

-120

120

U = 0,8 U_ном

63,5085

-120

120

U = 1,1 U_ном

69,282

-120

120

U = 1,2 U_ном

86,6025

-120

120

U = 1,5 U_ном

115,47

-120

120

U = 2 U_ном

57,735

-120

120

0,05

I = 0,01 I_ном

57,735

-120

120

0,1

I = 0,02 I_ном

57,735

-120

120

0,25

I = 0,05 I_ном

57,735

-120

120

0,5

I = 0,1 I_ном

57,735

-120

120

1,0

I = 0,2 I_ном

57,735

-120

120

2,5

I = 0,5 I_ном

57,735

-120

120

7,5

I = 1,5 I_ном

42,5

57,735

-120

120

57,735

-120

120

57,735

-120

120

57,735

-120

120

57,735

-120

120

57,5

57,735

-120

120

57,735

-120

120

0,1

I = 0,02 I_ном;

cos φ = 0,5 инд.

57,735

-120

120

0,1

-36,87

I = 0,02 I_ном;

cos φ = 0,8 емк.

57,735

-120

120

0,5

I = 0,1 I_ном;

cos φ = 0,5 инд.

57,735

-120

120

0,5

-36,87

I = 0,1 I_ном;

cos φ = 0,8 емк.

57,735

-120

120

7,5

I = 1,5 I_ном;

cos φ = 0,5 инд.

57,735

-120

120

7,5

-36,87

I = 1,5 I_ном;

cos φ = 0,8 емк.

Окончание таблицы И.2

№

Параметры 3-фазного сигнала *

контрол

Примечание

U_A = U_B = U_C,

φUA,UB,

φUA,UC,

I_A = I_B = I_C,

φIA,UA = φIB,UB =

ьной

f, Гц

град

φIC,UC, град

точки

57,735

-120

120

0,5

75,52

I = 0,1 I_ном;

cosφ =0,25 инд.

57,735

-120

120

0,5

-60

I = 0,1 I_ном;

cos φ = 0,5 емк.

57,735

-120

120

7,5

75,52

I = 1,5 I_ном;

cosφ =0,25 инд.

57,735

-120

120

7,5

-60

I = 1,5 I_ном;

cos φ = 0,5 емк.

Таблица И.3 - Параметры задаваемого 3-фазного сигнала (для варианта исполнения прибора

с U_ф.ном=230 В, I_ном=1 А)

№ конт-

Параметры 3-фазного сигнала

рольной

U_A = U_B =

φUA,UB,

φUA,UC,

I_A = I_B = I_C,

Примечание

φIA,UA = φIB,UB

f, Гц

точки

U_C, В

град

= φIC,UC, град

230

-120

120

-120

120

U = 0,1 U_ном

-120

120

U = 0,2 U_ном

115

-120

120

U = 0,5 U_ном

184

-120

120

U = 0,8 U_ном

253

-120

120

U = 1,1 U_ном

276

-120

120

U = 1,2 U_ном

345

-120

120

U = 1,5 U_ном

460

-120

120

U = 2 U_ном

230

-120

120

0,01

I = 0,01 I_ном

230

-120

120

0,02

I = 0,02 I_ном

230

-120

120

0,05

I = 0,05 I_ном

230

-120

120

0,1

I = 0,1 Iном

230

-120

120

0,2

I = 0,2 Iном

230

-120

120

0,5

I = 0,5 I_ном

230

-120

120

1,5

I = 1,5 I_ном

42,5

230

-120

120

230

-120

120

230

-120

120

230

-120

120

230

-120

120

57,5

230

-120

120

I = 0,02 I_ном;

230

-120

120

0,02

cos φ = 0,5 инд.

I = 0,02 I_ном;

230

-120

120

0,02

-36,87

cos φ = 0,8 емк.

Окончание таблицы И.3

№ конт-

Параметры 3-фазного сигнала

рольной

U_A = U_B =

φUA,UB,

φUA,UC,

I_A = I_B = I_C,

Примечание

φIA,UA = φIB,UB

f, Гц

точки

U_C, В

град

= φIC,UC, град

I = 0,1 I_ном;

220

-120

120

0,1

cos φ = 0,5 инд.

I = 0,1 I_ном;

230

-120

120

0,1

-36,87

cos φ = 0,8 емк.

I = 1,5 I_ном;

230

-120

120

1,5

cos φ = 0,5 инд.

I = 1,5 I_ном;

230

-120

120

1,5

-36,87

cos φ = 0,8 емк.

I = 0,1 I_ном;

230

-120

120

0,1

75,52

cos φ=0,25 инд.

I = 0,1 I_ном;

230

-120

120

0,1

-60

cos φ = 0,5 емк.

I = 1,5 I_ном;

230

-120

120

1,5

75,52

cos φ=0,25 инд.

I = 1,5 I_ном;

230

-120

120

1,5

-60

cos φ = 0,5 емк.

Таблица И.4 - Параметры задаваемого 3-фазного сигнала (для варианта исполнения прибора

с U_ф.ном=57,735 В (U_л.ном=100 В), I_ном=1 А)

№

Параметры 3-фазного сигнала *

контрол

φIA,UA = φIB,UB =

Примечание

U_A = U_B = U_C,

φUA,UB,

φUA,UC,

I_A = I_B = I_C,

ьной

f, Гц

φIC,UC,

град

точки

град

57,735

-120

120

5,7735

-120

120

U = 0,1 U_ном

11,547

-120

120

U = 0,2 U_ном

28,8675

-120

120

U = 0,5 U_ном

46,188

-120

120

U = 0,8 U_ном

63,5085

-120

120

U = 1,1 U_ном

69,282

-120

120

U = 1,2 U_ном

86,6025

-120

120

U = 1,5 U_ном

115,47

-120

120

U = 2 U_ном

57,735

-120

120

0,01

I = 0,01 I_ном

57,735

-120

120

0,02

I = 0,02 I_ном

57,735

-120

120

0,05

I = 0,05 I_ном

57,735

-120

120

0,1

I = 0,1 I_ном

Окончание таблицы И.4

№

Параметры 3-фазного сигнала *

контрол

φIA,UA = φIB,UB =

U_A = U_B = U_C,

φUA,UB,

φUA,UC,

I_A = I_B = I_C,

Примечание

ьной

f, Гц

φIC,UC,

град

точки

град

57,735

-120

120

0,2

I = 0,2 I_ном

57,735

-120

120

0,5

I = 0,5 I_ном

57,735

-120

120

1,5

I = 1,5 I_ном

42,5

57,735

-120

120

57,735

-120

120

57,735

-120

120

57,735

-120

120

57,735

-120

120

57,5

57,735

-120

120

57,735

-120

120

0,02

I = 0,02 I_ном;

cos φ = 0,5 инд.

57,735

-120

120

0,02

-36,87

I = 0,02 I_ном;

cos φ = 0,8 емк.

57,735

-120

120

0,1

I = 0,1 I_ном;

cos φ = 0,5 инд.

57,735

-120

120

0,1

-36,87

I = 0,1 I_ном;

cos φ = 0,8 емк.

57,735

-120

120

1,5

I = 1,5 I_ном;

сos φ = 0,5 инд.

57,735

-120

120

1,5

-36,87

I = 1,5 I_ном;

cos φ = 0,8 емк.

57,735

-120

120

0,1

75,52

I = 0,1 I_ном;

cosφ=0,25инд.

57,735

-120

120

0,1

-60

I = 0,1 I_ном;

cos φ = 0,5 емк.

57,735

-120

120

1,5

75,52

I = 1,5 Iном;

cosφ= 0,25 инд.

57,735

-120

120

1,5

-60

I = 1,5 Iном;

cos φ = 0,5 емк.

Таблица И.5 - Допускаемые значения измеряемых величин при определении основных

погрешностей в ходе поверки (для варианта исполнения прибора с U_ф.ном=230 В, I_ном=5 А)

Допускаемые значения величин, измеряемых прибором

№ конт-

U_A, U_B , U_C, В

I_A, I_B, I_C, А

f, Гц

P_A, P_B, P_C, Вт

рольной

точки

от

до

от

до

от

до

от

до

229,77

230,23

4,995

5,005

49,99

50,01

1147,700

1152,300

22,77

23,23

4,995

5,005

49,99

50,01

45,77

46,23

4,995

5,005

49,99

50,01

114,77

115,23

4,995

5,005

49,99

50,01

183,77

184,23

4,995

5,005

49,99

50,01

918,160

921,840

Окончание таблицы И.5

Допускаемые значения величин, измеряемых прибором

№ конт-

U_A, U_B , U_C, В

I_A, I_B, I_C, А

f, Гц

P_A, P_B, P_C, Вт

рольной

точки

от

до

от

до

от

до

от

до

252,77

253,23

4,995

5,005

49,99

50,01

1262,470

1267,530

275,77

276,23

4,995

5,005

49,99

50,01

1377,240

1382,760

344,77

345,23

4,995

5,005

49,99

50,01

459,77

460,23

4,995

5,005

49,99

50,01

229,77

230,23

0,045

0,055

49,99

50,01

11,454

11,546

229,77

230,23

0,095

0,105

49,99

50,01

22,908

23,092

229,77

230,23

0,245

0,255

49,99

50,01

57,385

57,615

229,77

230,23

0,495

0,505

49,99

50,01

114,770

115,230

229,77

230,23

0,995

1,005

49,99

50,01

229,540

230,460

229,77

230,23

2,495

2,505

49,99

50,01

573,850

576,150

229,77

230,23

7,495

7,505

49,99

50,01

1721,550

1728,450

229,77

230,23

4,995

5,005

42,49

42,51

229,77

230,23

4,995

5,005

44,99

45,01

229,77

230,23

4,995

5,005

47,99

48,01

229,77

230,23

4,995

5,005

51,99

52,01

229,77

230,23

4,995

5,005

54,99

55,01

229,77

230,23

4,995

5,005

57,49

57,51

229,77

230,23

0,095

0,105

49,99

50,01

11,443

11,558

229,77

230,23

0,095

0,105

49,99

50,01

18,308

18,492

229,77

230,23

0,495

0,505

49,99

50,01

57,328

57,673

229,77

230,23

0,495

0,505

49,99

50,01

91,724

92,276

229,77

230,23

7,495

7,505

49,99

50,01

859,913

865,088

229,77

230,23

7,495

7,505

49,99

50,01

1375,860

1384,140

229,77

230,23

0,495

0,505

49,99

50,01

28,606

28,894

229,77

230,23

0,495

0,505

49,99

50,01

57,213

57,788

229,77

230,23

7,495

7,505

49,99

50,01

429,094

433,406

229,77

230,23

7,495

7,505

49,99

50,01

858,188

866,813

¹⁾ В указанных контрольных точках измеряемые прибором значения активной мощности по

фазам (P_A, P_B, P_C) не проверяются

Таблица И.6 - Допускаемые значения величин, измеряемых параметров при определении

погрешностей в ходе поверки (для варианта исполнения прибора с U_ф.ном=57,735 В

(U_л.ном=100 В), I_ном=5 А)

№

Допускаемые значения величин, измеряемых прибором

контрол

U_A, U_B , U_C,

I_A, I_B, I_C,

P_A, P_B, P_C,

ьной

f, Гц

Вт

точки

от 57,6773 до 57,7927

от 4,995 до 5,005

от 49,99 до 50,01

от 288,098 до 289,252

от 5,7158 до 5,8312

от 4,995 до 5,005

от 49,99 до 50,01

Окончание таблицы И.6

№

Допускаемые значения величин, измеряемых прибором

контрол

U_A, U_B , U_C,

I_A, I_B, I_C,

P_A, P_B, P_C,

ьной

f, Гц

Вт

точки

от 11,4893 до 11,6047

от 4,995 до 5,005

от 49,99 до 50,01

от 28,8098 до 28,9252

от 4,995 до 5,005

от 49,99 до 50,01

от 46,1303 до 46,2457

от 4,995 до 5,005

от 49,99 до 50,01

от 230,479 до 231,401

от 63,4508 до 63,5662

от 4,995 до 5,005

от 49,99 до 50,01

от 316,908 до 318,177

от 69,2243 до 69,3397

от 4,995 до 5,005

от 49,99 до 50,01

от 345,718 до 347,102

от 86,5448 до 86,6602

от 4,995 до 5,005

от 49,99 до 50,01

от 115,413 до 115,527

от 4,995 до 5,005

от 49,99 до 50,01

от 57,6773 до 57,7927

от 0,045 до 0,055

от 49,99 до 50,01

от 2,8753 до 2,8982

от 57,6773 до 57,7927

от 0,095 до 0,105

от 49,99 до 50,01

от 5,7505 до 5,7965

от 57,6773 до 57,7927

от 0,245 до 0,255

от 49,99 до 50,01

от 14,4049 до 14,4626

от 57,6773 до 57,7927

от 0,495 до 0,505

от 49,99 до 50,01

от 28,8098 до 28,9252

от 57,6773 до 57,7927

от 0,995 до 1,005

от 49,99 до 50,01

от 57,6196 до 57,8504

от 57,6773 до 57,7927

от 2,495 до 2,505

от 49,99 до 50,01

от 144,049 до 144,626

от 57,6773 до 57,7927

от 7,495 до 7,505

от 49,99 до 50,01

от 432,147 до 433,878

от 57,6773 до 57,7927

от 4,995 до 5,005

от 42,49 до 42,51

от 57,6773 до 57,7927

от 4,995 до 5,005

от 44,99 до 45,01

от 57,6773 до 57,7927

от 4,995 до 5,005

от 47,99 до 48,01

от 57,6773 до 57,7927

от 4,995 до 5,005

от 51,99 до 52,01

от 57,6773 до 57,7927

от 4,995 до 5,005

от 54,99 до 55,01

от 57,6773 до 57,7927

от 4,995 до 5,005

от 57,49 до 57,51

от 57,6773 до 57,7927

от 0,095 до 0,105

от 49,99 до 50,01

от 2,8724 до 2,9011

от 57,6773 до 57,7927

от 0,095 до 0,105

от 49,99 до 50,01

от 4,5958 до 4,6418

от 57,6773 до 57,7927

от 0,495 до 0,505

от 49,99 до 50,01

от 14,3905 до 14,4770

от 57,6773 до 57,7927

от 0,495 до 0,505

от 49,99 до 50,01

от 23,0248 до 23,1632

от 57,6773 до 57,7927

от 7,495 до 7,505

от 49,99 до 50,01

от 215,857 до 217,155

от 57,6773 до 57,7927

от 7,495 до 7,505

от 49,99 до 50,01

от 345,371 до 347,449

от 57,6773 до 57,7927

от 0,495 до 0,505

от 49,99 до 50,01

от 7,1808 до 7,2529

от 57,6773 до 57,7927

от 0,495 до 0,505

от 49,99 до 50,01

от 14,3616 до 14,5059

от 57,6773 до 57,7927

от 7,495 до 7,505

от 49,99 до 50,01

от 107,712 до 108,794

от 57,6773 до 57,7927

от 7,495 до 7,505

от 49,99 до 50,01

от 215,424 до 217,588

¹⁾ В указанных контрольных точках измеряемые прибором значения активной мощности по

фазам (P_A, P_B, P_C) не проверяются

Таблица И.7 - Допускаемые значения величин, измеряемых параметров при определении

погрешностей в ходе поверки (для варианта исполнения прибора с U_ф.ном=230 В, I_ном=1 А)

Допускаемые значения величин, измеряемых прибором

№ конт-

U_A, U_B , U_C, В

I_A, I_B, I_C, А

f, Гц

P_A, P_B, P_C, Вт

рольной

точки

от

до

от

до

от

до

от

до

229,77

230,23

0,999

1,001

49,99

50,01

229,540

230,460

22,77

23,23

0,999

1,001

49,99

50,01

45,77

46,23

0,999

1,001

49,99

50,01

114,77

115,23

0,999

1,001

49,99

50,01

183,77

184,23

0,999

1,001

49,99

50,01

183,632

184,368

252,77

253,23

0,999

1,001

49,99

50,01

252,494

253,506

275,77

276,23

0,999

1,001

49,99

50,01

275,448

276,552

344,77

345,23

0,999

1,001

49,99

50,01

459,77

460,23

0,999

1,001

49,99

50,01

229,77

230,23

0,009

0,011

49,99

50,01

2,291

2,309

229,77

230,23

0,019

0,021

49,99

50,01

4,582

4,618

229,77

230,23

0,049

0,051

49,99

50,01

11,477

11,523

229,77

230,23

0,099

0,101

49,99

50,01

22,954

23,046

229,77

230,23

0,199

0,201

49,99

50,01

45,908

46,092

229,77

230,23

0,499

0,501

49,99

50,01

114,770

115,230

229,77

230,23

1,499

1,501

49,99

50,01

344,310

345,690

229,77

230,23

0,999

1,001

42,49

42,51

229,77

230,23

0,999

1,001

44,99

45,01

229,77

230,23

0,999

1,001

47,99

48,01

229,77

230,23

0,999

1,001

51,99

52,01

229,77

230,23

0,999

1,001

54,99

55,01

229,77

230,23

0,999

1,001

57,49

57,51

229,77

230,23

0,019

0,021

49,99

50,01

2,289

2,312

229,77

230,23

0,019

0,021

49,99

50,01

3,662

3,698

229,77

230,23

0,099

0,101

49,99

50,01

11,466

11,535

229,77

230,23

0,099

0,101

49,99

50,01

18,345

18,455

229,77

230,23

1,499

1,501

49,99

50,01

171,983

173,018

229,77

230,23

1,499

1,501

49,99

50,01

275,172

276,828

229,77

230,23

0,099

0,101

49,99

50,01

5,721

5,779

229,77

230,23

0,099

0,101

49,99

50,01

11,443

11,558

229,77

230,23

1,499

1,501

49,99

50,01

85,819

86,681

229,77

230,23

1,499

1,501

49,99

50,01

171,638

173,363

¹⁾ В указанных контрольных точках измеряемые прибором значения активной мощности по

фазам (P_A, P_B, P_C) не проверяются

100

Таблица И.8 - Допускаемые значения величин, измеряемых параметров при определении

погрешностей в ходе поверки (для варианта исполнения прибора с U_ф.ном=57,735 В

(U_л.ном=100 В), I_ном=1 А)

№контро

Допускаемые значения величин, измеряемых прибором

льной

I_A, I_B, I_C,

P_A, P_B, P_C,

UA, UB , UC,

f, Гц

точки

Вт

от 57,6773 до 57,7927

от 0,999 до 1,001

от 49,99 до 50,01

от 57,6196 до 57,8504

от 5,7158 до 5,8312

от 0,999 до 1,001

от 49,99 до 50,01

от 11,4893 до 11,6047

от 0,999 до 1,001

от 49,99 до 50,01

от 28,8098 до 28,9252

от 0,999 до 1,001

от 49,99 до 50,01

от 46,1303 до 46,2457

от 0,999 до 1,001

от 49,99 до 50,01

от 46,0957 до 46,2803

от 63,4508 до 63,5662

от 0,999 до 1,001

от 49,99 до 50,01

от 63,3815 до 63,6355

от 69,2243 до 69,3397

от 0,999 до 1,001

от 49,99 до 50,01

от 69,1435 до 69,4205

от 86,5448 до 86,6602

от 0,999 до 1,001

от 49,99 до 50,01

от 115,413 до 115,527

от 0,999 до 1,001

от 49,99 до 50,01

от 57,6773 до 57,7927

от 0,009 до 0,011

от 49,99 до 50,01

от 0,57506 до 0,57964

от 57,6773 до 57,7927

от 0,019 до 0,021

от 49,99 до 50,01

от 1,1501 до 1,1593

от 57,6773 до 57,7927

от 0,049 до 0,051

от 49,99 до 50,01

от 2,8810 до 2,8925

от 57,6773 до 57,7927

от 0,099 до 0,101

от 49,99 до 50,01

от 5,7620 до 5,7850

от 57,6773 до 57,7927

от 0,199 до 0,201

от 49,99 до 50,01

от 11,5240 до 11,5700

от 57,6773 до 57,7927

от 0,499 до 0,501

от 49,99 до 50,01

от 28,8098 до 28,9252

от 57,6773 до 57,7927

от 1,499 до 1,501

от 49,99 до 50,01

от 86,4293 до 86,7757

от 57,6773 до 57,7927

от 0,999 до 1,001

от 42,49 до 42,51

от 57,6773 до 57,7927

от 0,999 до 1,001

от 44,99 до 45,01

от 57,6773 до 57,7927

от 0,999 до 1,001

от 47,99 до 48,01

от 57,6773 до 57,7927

от 0,999 до 1,001

от 51,99 до 52,01

от 57,6773 до 57,7927

от 0,999 до 1,001

от 54,99 до 55,01

от 57,6773 до 57,7927

от 0,999 до 1,001

от 57,49 до 57,51

от 57,6773 до 57,7927

от 0,019 до 0,021

от 49,99 до 50,01

от 0,57448 до 0,58022

от 57,6773 до 57,7927

от 0,019 до 0,021

от 49,99 до 50,01

от 0,91916 до 0,92836

от 57,6773 до 57,7927

от 0,099 до 0,101

от 49,99 до 50,01

от 2,8781 до 2,8954

от 57,6773 до 57,7927

от 0,099 до 0,101

от 49,99 до 50,01

от 4,6050 до 4,6326

от 57,6773 до 57,7927

от 1,499 до 1,501

от 49,99 до 50,01

от 43,1714 до 43,4311

от 57,6773 до 57,7927

от 1,499 до 1,501

от 49,99 до 50,01

от 69,0742 до 69,4898

от 57,6773 до 57,7927

от 0,099 до 0,101

от 49,99 до 50,01

от 1,4362 до 1,4505

от 57,6773 до 57,7927

от 0,099 до 0,101

от 49,99 до 50,01

от 2,8724 до 2,9011

101
