Преобразователи измерительные переменного тока и напряжения Е854ЭЛ. Руководство по эксплуатации 0ПЧ.140.317 РЭ

СОДЕРЖАНИЕ

Лист

Введение

1 Описание

1.1 Назначение

1.2 Технические характеристики

1.3 Дополнительные параметры и характеристики преобразователей,

предназначенных для эксплуатации на морских судах …………..

1.4 Дополнительные параметры и характеристики преобразователей,

предназначенных для эксплуатации на АЭС ……………………..

1.5 Устройство и принцип работы

1.5.1 Устройство и принцип работы преобразователей,

имеющих исполнения с интерфейсами ……...………………

1.5.2 Устройство и принцип работы преобразователей,

не имеющих исполнения с интерфейсами ..…………………

1.6 Маркировка

2 Средства измерений, инструменты и принадлежности

3 Использование по назначению

3.1 Требования безопасности

3.2 Подготовка к работе

3.3 Порядок работы

4 Транспортирование и правила хранения

5 Гарантии изготовителя

6 Сведения о рекламациях

7 Утилизация

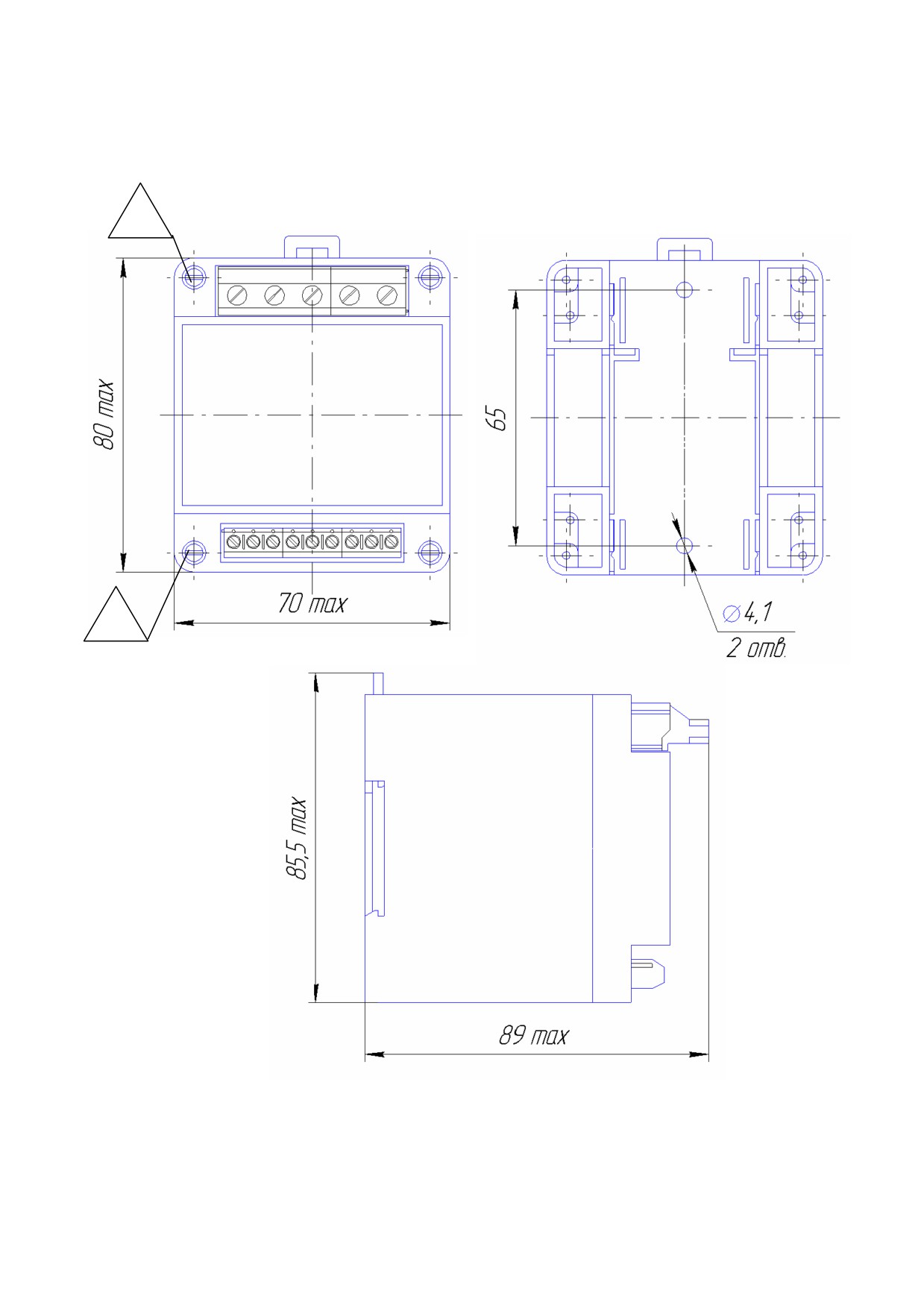

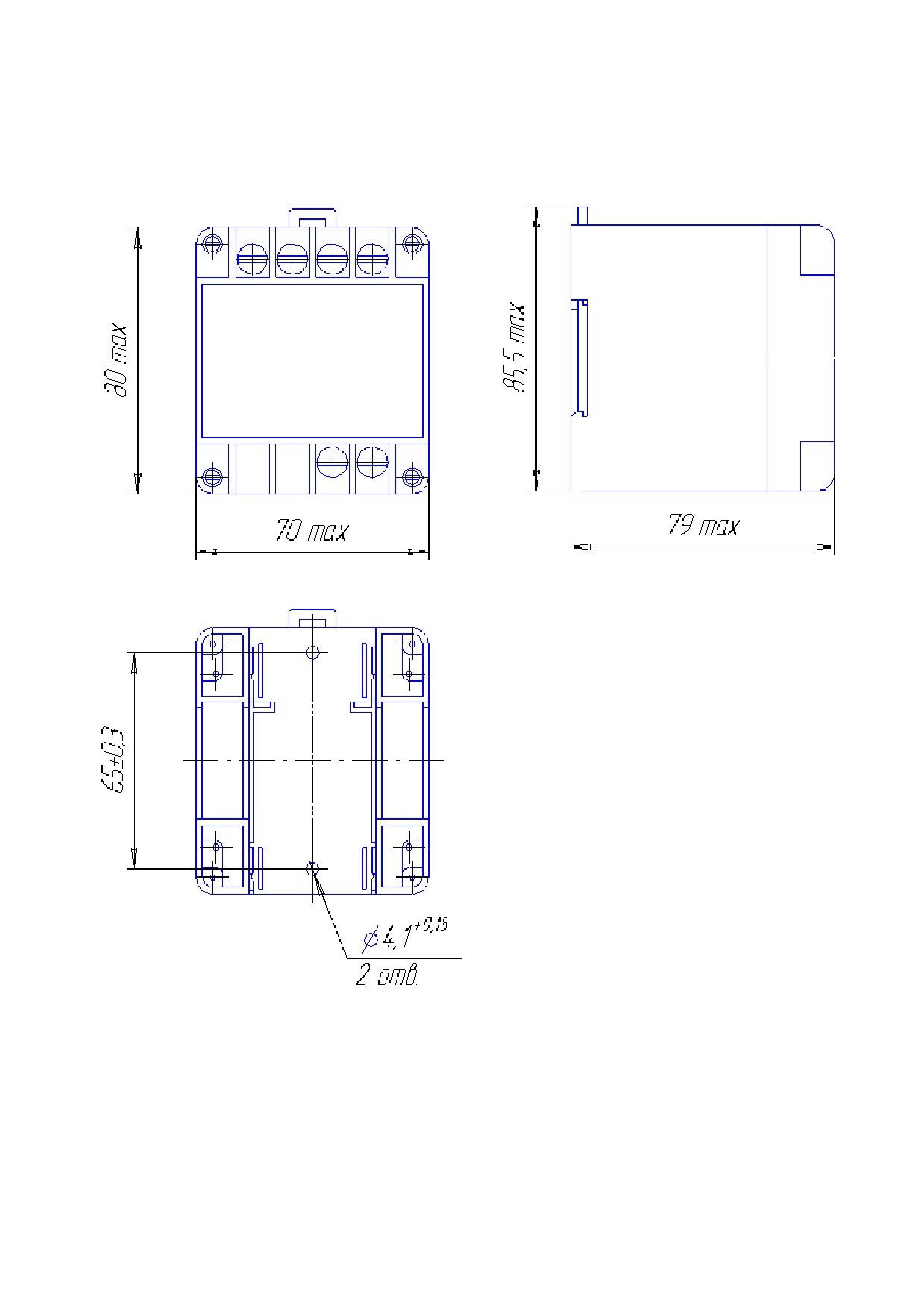

Приложение А (обязательное) Общий вид, габаритные и установочные

размеры преобразователей

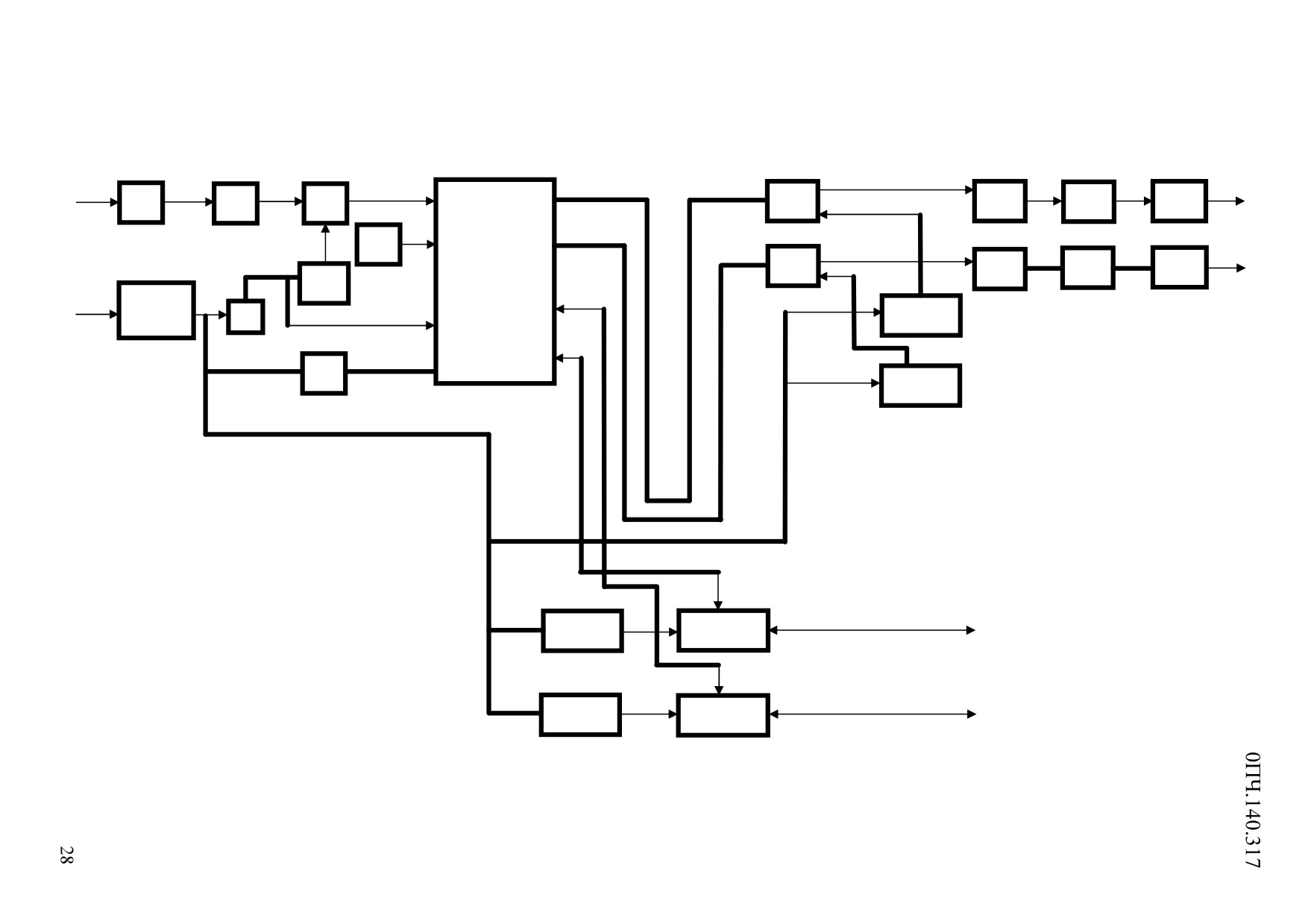

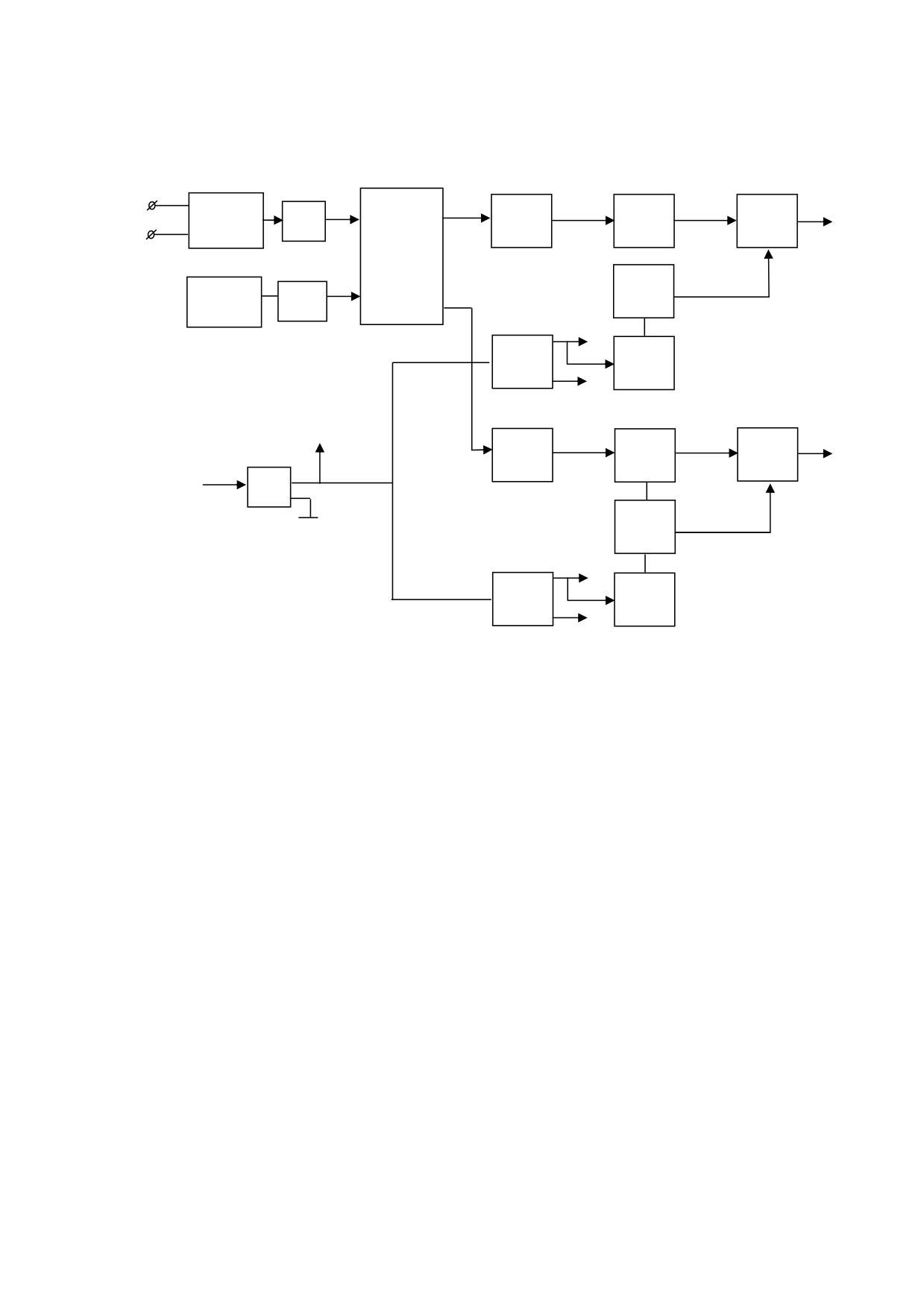

Приложение Б (рекомендуемое) Структурные схемы

преобразователей

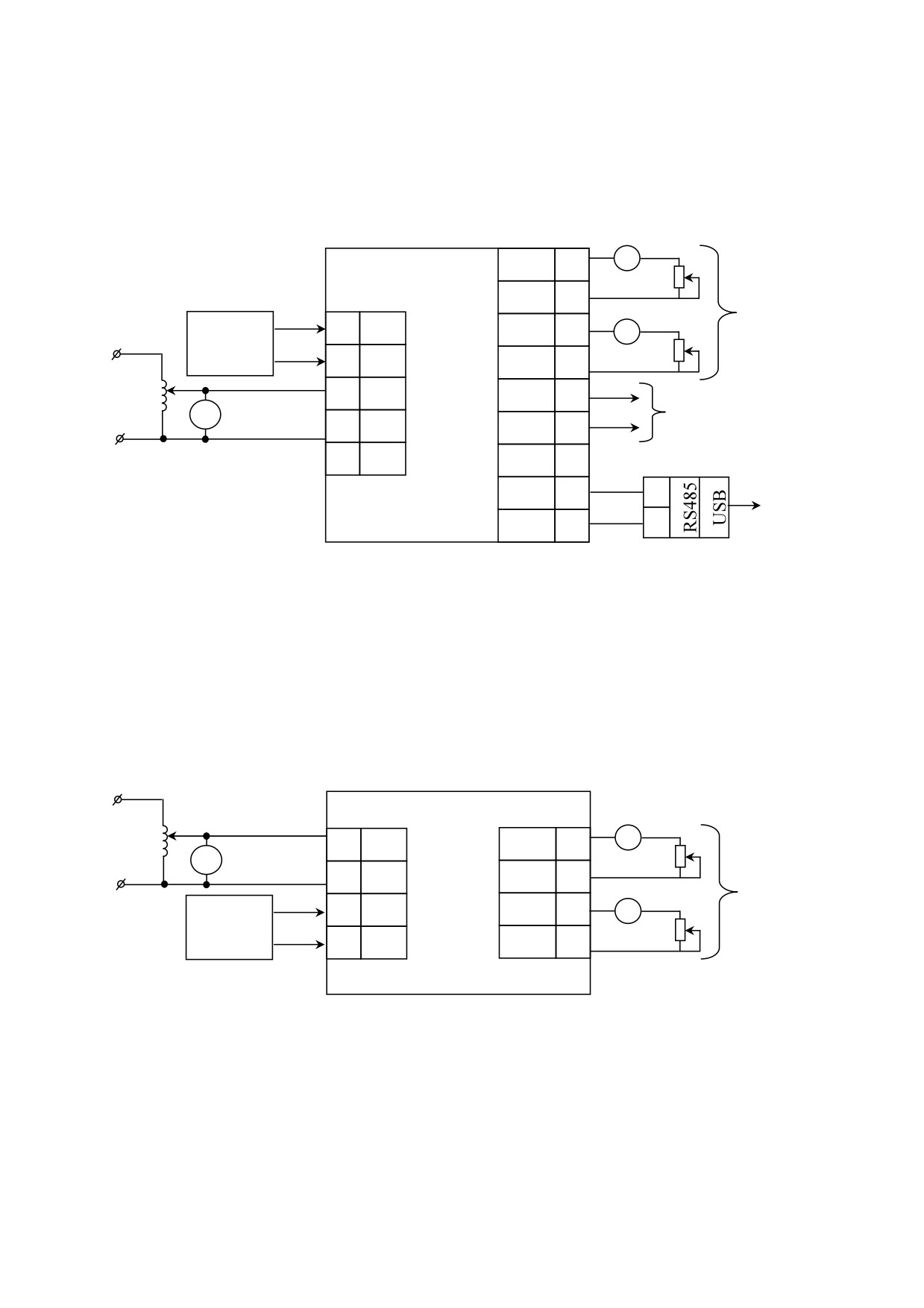

Приложение В (обязательное) Схема внешних подключений

преобразователей

Приложение Г (обязательное) Протоколы обмена данными по

интерфейсам

Данное руководство по эксплуатации предназначено для ознакомления с

техническими характеристиками, устройством и принципом работы преобразова-

телей измерительных переменного тока и напряжения Е854ЭЛ в объеме, необхо-

димом для эксплуатации.

1 ОПИСАНИЕ

1.1 Назначение

1.1.1 Преобразователи измерительные переменного тока и напряжения

Е854ЭЛ (далее - преобразователи) предназначены для линейного преобразования

переменного тока и напряжения частотой 50 Гц в электрических цепях с номи-

нальным напряжением до 500 В в унифицированный выходной сигнал постоян-

ного тока.

1.1.2 Преобразователи применяются для контроля токов и напряжений

электрических систем и установок, для комплексной автоматизации объектов

электроэнергетики, АСУ ТП энергоемких объектов различных отраслей промыш-

ленности.

1.1.3 Возможность обмена информацией по интерфейсу RS485 позволяет

использовать преобразователи для передачи информации в цифровом коде в ав-

томатизированную систему или на персональный ЭВМ.

Преобразователи могут иметь исполнение без интерфейсов RS485.

Преобразователи Е854ЭЛ имеют возможность передачи по интерфейсу

ряда показателей качества электроэнергии по классу S. Перечень измеряемых

показателей качества электроэнергии в системах мониторинга качества

электрической энергии:

- частота/отклонение частоты;

- напряжение/отрицательное/положительное отклонения напряжения;

- коэффициенты/суммарный коэффициент гармонических составляющих

напряжения;

коэффициенты/суммарный коэффициент гармонических групп

напряжения;

- коэффициенты/суммарный коэффициент гармонических подгрупп

напряжения;

- коэффициенты интергармонических групп напряжения;

коэффициенты интергармонических центрированных подгрупп

напряжения;

- среднеквадратичные значения гармонических групп;

- среднеквадратичные значения гармонических подгрупп;

- среднеквадратичные значения интергармонических групп;

- кратковременная доза фликера;

- длительная доза фликера;

- остаточное напряжение, глубина и длительность провала напряжения;

- максимальное значение, коэффициент и длительность перенапряжения;

- длительность прерывания напряжения.

1.1.4 Преобразователи могут применяться для работы в составе техниче-

ских средств атомных станций (ТС АС) в соответствии с классом безопасности 4

по НП-001-15.

1.1.5 Преобразователи могут применяться для работы на морских судах,

предназначенных для неограниченного района плавания.

Преобразователи, предназначенные для эксплуатации на морских судах,

по устойчивости к климатическим и механическим воздействиям соответствуют

требованиям Российского морского регистра судоходства (Приложение 13, 14

р.10, ч.IV Пр. РС/ТН).

Преобразователи, предназначенные для эксплуатации на морских судах,

относятся к климатическому исполнению ОМ, категория размещения 2, для рабо-

ты при температуре от минус 40 до плюс 55 ºС и относительной влажности 95%

при температуре плюс 25 ºС.

1.1.6 Преобразователи, имеющие исполнение с интерфейсами, относятся

к двуканальным изделиям и имеют гальваническую развязку между входными и

выходными цепями.

Преобразователи, не имеющие исполнение с RS485, относятся к однока-

нальным изделиям с гальванической развязкой между входными и выходными

цепями.

1.1.7 Преобразователи изготавливаются для эксплуатации в условиях

умеренно-холодного климата (климатическое исполнение УХЛ категории 3 по

ГОСТ 15150-69), по устойчивости к воздействию климатических факторов соот-

ветствуют группе С4 по ГОСТ Р 52931 и предназначены для работы в интервале

температур от минус 40 до плюс 50 ºС и относительной влажности 95 % при

температуре плюс 35 ºС.

1.1.8 По устойчивости к воздействию атмосферного давления преобразо-

ватели относятся к группе Р1 по ГОСТ Р 52931-2008 и предназначены для экс-

плуатации при атмосферном давлении от 84 до 106,7 кПа (630 - 800 мм рт. ст.).

1.1.9 По устойчивости к механическим воздействиям преобразователи от-

носятся к виброустойчивым и вибропрочным, группа N2 по ГОСТ Р 52931-2008.

1.1.10 По степени защиты от поражения электрическим током преобразо-

ватели соответствуют оборудованию класса 0 по ГОСТ 12.2.007.0-75.

1.1.11 По пожарной безопасности преобразователи соответствуют требо-

ваниям ГОСТ 12.1.004-91, требования обеспечиваются схемотехническими реше-

ниями, применением соответствующих материалов и конструкцией и проверке не

подлежат.

1.1.12 Степень защиты по ГОСТ 14254-2015 для преобразователей - IР50.

1.1.13 Преобразователи предназначены для установки на металлическую

рейку шириной 35 мм в соответствии со стандартом EN 50022 или непосредст-

венно на панель.

1.1.14 Преобразователи не предназначены для установки и эксплуатации

во взрывоопасных и пожароопасных зонах по ПУЭ.

1.1.15 Преобразователи предназначены для включения непосредственно

или через измерительные трансформаторы тока и напряжения.

1.1.16 Преобразователи являются взаимозаменяемыми, восстанавливае-

мыми, ремонтируемыми изделиями.

1.1.17 Информация об исполнении содержится в коде полного условного

обозначения:

Е854ЭЛ - a - b - c - d - e - f,

где а - диапазон измерения (преобразования) входного сигнала;

b - условное обозначение напряжения питания:

220ВУ - универсальное питание: напряжение питания от 85 до 264 В

переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока;

230В - напряжение питания от 85 до 264 В переменного тока частотой 50 Гц;

12ВН - (12+6/-3) В постоянного тока;

24ВН - (24+12/-6) В постоянного тока

с - условное обозначение диапазона изменения выходного аналогового сигнала:

А = 0…5 мА; В = 4…20 мА; С = 0…20 мА;

х - при отсутствии параметра (только для преобразователей, изготавли-

ваемых с RS485);

d - условное обозначение диапазона изменения дополнительного выходного ана-

логового сигнала (параметр отсутствует для преобразователей, не имеющих ис-

полнение с интерфейсами):

х - при отсутствии параметра;

А = 0…5 мА; В = 4…20 мА; С = 0…20 мА;

e - наличие интерфейса:

х - интерфейс отсутствует

1RS - один интерфейс RS485 (основной);

2RS - два интерфейса RS485 (основной и дополнительный);

f - специальное исполнение:

ОМ2 - для эксплуатации на морских судах;

А - для эксплуатации на атомных станциях (класс безопасности 4);

- при отсутствии специального исполнения параметр не указывается.

Пример:

- для преобразователя, имеющего следующие характеристики: тип преоб-

разователя Е854ЭЛ, диапазон измерения (преобразования) входного сигнала от 0

до 250 В, напряжение питания от 85 до 253 В переменного тока частотой 50 Гц

или от 120 до 265 В постоянного тока, диапазон изменения выходного сигнала

0…20 мА, один интерфейс RS485, эксплуатация на атомных станциях (класс

безопасности 4)

Е854ЭЛ - 0…250В - 220ВУ - С - х - 1RS - А ТУ 25-7504.216-2011

- для преобразователя, имеющего следующие характеристики: тип преоб-

разователя Е854ЭЛ, диапазон измерения (преобразования) входного сигнала от 0

до 2,5 А, напряжение питания (12+6/-3)В постоянного тока, диапазон изменения

выходного сигнала 4…20 мА, один интерфейс RS485

Е854ЭЛ - 0…2,5А - 12ВН - В - х - 1RS ТУ 25-7504.216-2011

- для преобразователя, имеющего следующие характеристики: тип преоб-

разователя Е854ЭЛ, диапазон измерения (преобразования) входного сигнала от 75

до 125 В, напряжение питания от 85 до 253 В переменного тока частотой 50 Гц,

диапазон изменения выходного сигнала 0…5 мА, диапазон изменения дополни-

тельного выходного сигнала 4…20 мА, два интерфейса RS485, для эксплуатации

на морских судах

Е854ЭЛ - 75…125В - 230В - А - В - 2RS - ОM2 ТУ 25-7504.216-2011

- для преобразователя, имеющего следующие характеристики: тип преоб-

разователя Е854ЭЛ, диапазон измерения (преобразования) входного сигнала от 0

до 5 А, напряжение питания от 85 до 253 В переменного тока частотой 50 Гц,

диапазон изменения выходного сигнала 0…5 мА, отсутствие интерфейса RS485

Е854ЭЛ - 0…5А - 230В - А - х - х ТУ 25-7504.216-2011

- для преобразователя, имеющего следующие характеристики: тип преоб-

разователя Е854ЭЛ, диапазон измерения (преобразования) входного сигнала от

150 до 250 В, напряжение питания от 85 до 253 В переменного тока частотой

50 Гц, диапазон изменения выходного сигнала 4…20 мА, отсутствие интерфейса

RS485

Е854ЭЛ - 150…250В - 230В - В - х - х ТУ 25-7504.216-2011

1.2 Технические характеристики

1.2.1 Нормальные условия эксплуатации преобразователей соответствуют

значениям, указанным в таблице 1.

Таблица 1

Влияющий фактор

Нормальное значение

Температура окружающего воздуха, °С

20 ± 2

Относительная влажность окружающего воздуха, %

от 30 до 80

Атмосферное давление, кПа (мм. рт. ст.)

от 84 до 106,7 (от 630 до 800)

Источник питания:

напряжение, В

220 ± 4,4

частота, Гц

50 ± 0,5

Синусоидальная, с коэффициен-

Форма кривой напряжения источника питания

том искажения не более 5 %

Рабочее положение преобразователя

Любое

1.2.2 Преобразователи могут иметь диапазоны измерения (преобразова-

ния) входного сигнала в пределах от 0 до 500 В или от 0 до 5 А. Примеры диапазо-

нов измерения (преобразования) входного сигнала, диапазон изменения выходного

тока и сопротивление нагрузки приведены в таблице 2.

Таблица 2 - Примеры диапазонов измерения (преобразования)

Диапазон преобразования

Диапазон изменения

Сопротивление

входного сигнала

выходного сигнала, мA

Нормирующее

нагрузки не бо-

переменный

напряжение пере-

значение

выход 1

выход 2

лее, Ом

ток, A

менного тока, В

0…125

0…250

0…5

0…2500

75…125

150…250

0…100

0…125

0…250

4…20

0…500

0…400

0…20

0…500

0…0,5

0…5

0…2500

0…1

0…2,5

4…20

0…500

0…5

0…20

1.2.3 Преобразователи могут иметь одноканальное и двуканальное испол-

нение по выходу. Диапазоны преобразования выхода 1 и выхода 2 выбираются не-

зависимо друг от друга.

Преобразователи имеют диапазоны изменения выходного аналогового

сигнала: 0…5 мА, 0…20 мА, 4…20 мА.

Информацию несет среднее значение выходного аналогового сигнала.

1.2.4 Преобразователи могут иметь интерфейсы RS485 для связи с внеш-

ними устройствами.

В преобразователе устанавливается сетевой адрес от 1 до 247 и скорость

обмена: 4800, 9600, 19200, 38400 бод. Протокол обмена данными - MODBUS RTU.

1.2.5 Напряжение питания преобразователей соответствует значениям,

указанным в таблице 3.

Таблица 3

Условное обозначение на-

пряжения питания (параметр

Напряжение питания

b*)

12ВН

(12+6/-3) В постоянного тока

24ВН

(24+12/-6) В постоянного тока

230В

от 85 до 253 В переменного тока частотой 50 Гц

от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или

220ВУ

от 120 до 265 В постоянного тока

* Параметр кода условного обозначения Е854ЭЛ - a - b - c - d - e - f

1.2.6 Мощность потребления преобразователями не более:

- 1 Вт от цепи входного сигнала (для параллельной цепи);

- 0,01 Вт от цепи входного сигнала (для последовательной цепи);

- 6 В⋅А от цепи питания.

1.2.6.1 Входное сопротивление при измерении напряжения переменного

тока не менее (1-0,005) МОм.

1.2.6.2 Напряжение нагрузки при измерении силы переменного тока вели-

чиной, равной верхнему пределу измерения не более 30 мВ.

1.2.7 Время установления рабочего режима преобразователей не более

15 мин.

1.2.8 Предел допускаемой основной приведенной погрешности преобразо-

вателей равен

± 0,5 % от нормирующего значения выходного сигнала во всем

диапазоне изменений сопротивления нагрузки преобразователей.

Предел допускаемого значения основной погрешности выражен в виде

приведенной погрешности. Нормирующее значение при установлении приведен-

ной погрешности соответствует значениям, указанным в таблице 2.

1.2.9 Пределы допускаемых дополнительных погрешностей преобразова-

телей, вызванных изменением влияющих величин от нормальных значений, ука-

занных в 1.2.1, не превышают:

а)

± 0,4 %

- при изменении температуры окружающего воздуха от

(20 ± 5) °С до минус 40 и плюс 50 °С на каждые 10 °С;

б) ± 0,5 % - при отклонении относительной влажности воздуха от нор-

мальной (30 - 80) до 95 % при температуре плюс 35 °С;

в) ± 0,5 % - при влиянии внешнего однородного магнитного поля пере-

менного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направ-

лении магнитного поля;

г) ± 0,25 % - при изменении напряжения питания преобразователей от но-

минального значения 220 В до 264 и 85 В;

д) ± 0,25 % - при изменении сопротивления нагрузки в диапазоне измене-

ния сопротивления в соответствии с таблицей 2.

1.2.10 Время установления выходного сигнала преобразователей при скач-

кообразном изменении входного сигнала от начального до любого значения внут-

ри диапазона измерения (преобразования) не более 0,5 с.

1.2.11 Преобразователи выдерживают без повреждений двухчасовую пере-

грузку входным сигналом, равным 120 % от номинального значения.

Выходное напряжение на зажимах аналогового выходного сигнала при пе-

регрузке не превышает 30 В на максимальной нагрузке.

1.2.12 Преобразователи выдерживают кратковременные перегрузки вход-

ным сигналом с кратностью от номинального значения сигнала в соответствии с

таблицей 4.

Выходное напряжение на зажимах при перегрузках не превышает 30 В на

максимальной нагрузке.

1.2.13 Преобразователи выдерживают без повреждений разрыв нагрузки

на аналоговом выходе при номинальном значении входного сигнала.

Величина напряжения на разомкнутых выходных зажимах не превышает

30 В.

1.2.14 Преобразователи соответствуют требованию 1.2.8 при заземлении

одного из выходных контактов.

Таблица 4

Кратность К

Длительность

Интервал

Тип

Число

каждой

между двумя

преобразователя

ток

напряжение

перегрузок

перегрузки, с

перегрузками, с

Последовательные

цепи (тока)

2,5

0,5

Параллельные це-

1,5

0,5

пи (напряжение)

1.2.15 Электрическая изоляция между входной цепью и цепью питания,

между входной и выходной цепями, между корпусом и изолированными от корпуса

цепями выдерживает в течение 1 мин действие испытательного напряжения практи-

чески синусоидальной формы частотой от 45 до 65 Гц в соответствии с таблицей 5.

Таблица 5

Диапазон преобразования

Испытательное напряжение,

входного сигнала

не более, В

Переменный ток, A

напряжение переменного тока, В

75…125

150…250

1500

0…100

0…125

0…250

0…400

2500

0…500

0…0,5

0…1

1500

0…2,5

0…5

1.2.16 Электрическое сопротивление изоляции цепей не менее:

- 40 МОм в нормальных условиях применения;

- 10 МОм при температуре окружающего воздуха плюс 50 °С и относи-

тельной влажности не более 80 %;

- 2 МОм при температуре окружающего воздуха плюс (20 ± 2) °С и отно-

сительной влажности 95 %.

1.2.17 По устойчивости к климатическим воздействиям преобразователи

предназначены для эксплуатации при температуре от минус 40 до плюс 50 °С и

относительной влажности 95 % при температуре 35 °С.

1.2.18 Преобразователи являются тепло-, холодо-, влагопрочными, т.е. со-

храняют свои характеристики после воздействия на них температуры от минус 50

до плюс 55 °С и относительной влажности воздуха не более 95 % при температуре

плюс 35 °С, соответствующих предельным условиям транспортирования.

1.2.19 Преобразователи в транспортной таре обладают прочностью при

транспортировании, т.е. выдерживают без повреждений в течение 1 часа транс-

портную тряску с ускорением 30 м/с², частотой от 80 до 120 ударов в минуту.

1.2.20 По механическим воздействиям преобразователи являются вибро-

устойчивыми и вибропрочными, группа N1 по ГОСТ Р 52931-2008, т.е. преобразо-

ватели устойчивы и прочны к воздействию синусоидальной вибрации в диапазоне

частот от 10 до 55 Гц при амплитуде смещения 0,15 мм.

1.2.21 По защищенности от воздействия твердых тел преобразователи со-

ответствуют коду IР50 по ГОСТ 14254-2015.

1.2.22 Требования к конструкции

1.2.22.1 Преобразователи относятся к изделиям, которые не требуется раз-

мещать внутри других изделий при эксплуатации.

1.2.22.2 Преобразователи являются взаимозаменяемыми, восстанавливае-

мыми, ремонтируемыми изделиями, эксплуатируемыми в стационарных условиях

производственных помещений вне жилых домов.

1.2.22.3 Преобразователи изготавливаются в пластмассовом корпусе с га-

баритами, не более:

- 70×85,5×89 мм для преобразователей, имеющих исполнения с интерфей-

сами;

70×86×79 мм для преобразователей, не имеющих исполнение с интер-

фейсами.

1.2.22.4 Масса преобразователей не более 0,4 кг.

1.2.22.5 Внешние подключения выполняются при помощи зажимов

клеммной колодки, обеспечивающих подключение медных или алюминиевых про-

водов сечением от 0,13 мм² (d = 0,4 мм) до 7,07 мм² (d = 3 мм).

1.2.22.6 Преобразователи предназначены для включения непосредственно

или через измерительные трансформаторы тока и напряжения.

1.2.23 Требования к надежности

1.2.23.1 Норма средней наработки на отказ преобразователей не менее

200000 ч в условиях эксплуатации.

1.2.23.2 Средний срок службы не менее 20 лет.

1.2.23.3 Преобразователи относятся к восстанавливаемым, ремонтируе-

мым изделиям. Среднее время восстановления работоспособного состояния преоб-

разователей не более 1 ч.

1.3 Дополнительные параметры и характеристики преобразователей,

предназначенных для эксплуатации на морских судах

1.3.1 Преобразователи устойчивы к отклонению напряжения и частоты от

номинальных значений параметров питания, указанных в таблице 6. Основная по-

грешность преобразователей при отклонении напряжения и частоты питания не

должна превышать пределов допускаемой основной погрешности, указанных в 1.2.8

Преобразователи, получающие питание от аккумуляторных батарей,

должны надежно работать при отклонениях напряжения питания от +30 до -25 %

от номинального значения.

Таблица 6

Отклонение от номинальных значений

Параметр питания

кратковременное

длительное, %

время, с

Напряжение

+ 6…- 10

± 20

1,5

(переменный ток)

Частота

± 5

± 10

Напряжение

Циклические

(постоянный ток)

± 10

отклонения

Пульсации

Трехкратное исчезновение питания в течение 5 мин продолжительностью

по 30 с не оказывает влияния на работоспособность преобразователей.

1.3.2 Преобразователи по климатическим воздействиям являются:

- теплоустойчивыми при температуре плюс 55 °С, холодоустойчивыми при

температуре минус 30 °С, пределы допускаемой дополнительной погрешности на ка-

ждые 10 °С, вызванной изменением температуры окружающего воздуха в интервале

рабочих температур от нормальной (20 ± 5) °С до любой в пределах от минус 30 до

плюс 55 °С, не должны превышать 0,5 пределов допускаемой основной погрешности;

- работоспособными при температуре плюс 70 °С (не вызывают повреж-

дений систем автоматизации, их элементов и устройств);

- холодопрочными при температуре минус 50 °С.

1.3.3 Преобразователи являются влагоустойчивыми. Пределы допускаемой

дополнительной погрешности при изменении относительной влажности от нор-

мальной (30-80) % при температуре (20 ± 2) °С до (80 ± 3) % при температуре

(40 ± 2) °С, а также до (95 ± 3) % при температуре (25 ± 2) °С не превышают пре-

делов допускаемой основной погрешности.

1.3.4 Преобразователи являются виброустойчивыми при воздействии виб-

рации с частотами от 2 до 100 Гц: при частотах от 2 до 13,2 Гц - с амплитудой пе-

ремещений ± 1 мм и при частотах от 13,2 до 100 Гц - с ускорением 7 м/с² (0,7 g).

1.3.5 Преобразователи являются удароустойчивыми при воздействии уда-

ров поочередно в каждом из трех взаимно перпендикулярных направлений с уско-

рением 50 м/с² (5 g), длительностью от 10 до 15 мс, числом ударов в каждом на-

правлении - 20, частота следования ударов от 40 до 80 мин.

1.3.6 Преобразователи устойчивы к длительным кренам до 22,5°, а также

при качке 22,5° с периодом качки (8 ± 1) с.

1.3.7 По защищенности от воздействия твердых тел преобразователи соот-

ветствуют степени защиты со стороны передней панели IP50 по ГОСТ 14254-96.

1.3.8 Преобразователи для обеспечения электромагнитной совместимости в

части воздействия постоянного и переменного (50 Гц) магнитного поля соответству-

ют классу 2 оборудования по Правилам классификации и постройки морских судов.

1.4 Дополнительные параметры и характеристики преобразователей,

предназначенных для эксплуатации на АЭС (класс безопасности 4)

1.4.1 Преобразователи обеспечивают устойчивость к механическим воздей-

ствиям в соответствии с группой М38, сейсмостойкость

8 баллов по

ГОСТ 17516.1-90.

Преобразователи относятся к I категории сейсмостойкости в соответст-

вии с НП-031-01.

1.4.2 Преобразователи являются виброустойчивыми.

1.4.2.1 Преобразователи работоспособны при воздействии синусоидальной

вибрации с параметрами, указанными в таблице 7 (сейсмическая нагрузка).

Таблица 7

Значение параметра

Наименование параметра

для диапазона частот, Гц

от 2 до 10

от 10 до 15

от 15 до 30

от 30 до 100

Шаг по частоте, Гц

1,0

2,0

10,0

Ускорение, м/с² (g)

в горизонтальном направлении

5 (0,5)

3,5 (0,35)

1,2 (0,12)

в вертикальном направлении

3,5 (0,35)

2,5 (0,25)

1,2 (0,12)

Время выдержки на каждой частоте, с

60,0

1.4.2.2 Преобразователи работоспособны при воздействии по трем взаим-

но-перпендикулярным осям синусоидальной вибрации в диапазоне частот от 0,5 до

100 Гц с ускорением 40 м/с² (4 g) и временем воздействия не менее 80 с по каждой

оси (эксплуатационная синусоидальная вибрация).

1.4.2.3 Пределы допускаемой дополнительной погрешности, вызванной

воздействием вибрации, не превышают пределов допускаемой основной приведен-

ной погрешности.

1.4.3 Преобразователи являются вибропрочными по трем взаимно-

перпендикулярным осям при воздействии синусоидальной вибрации с параметра-

ми (эксплуатационная синусоидальная вибрация):

- диапазон частот от 0,5 до 100 Гц,

- ускорение 80 м/с² (8 g),

- время суммарного воздействия по трем осям не менее 6 ч.

1.4.4 Преобразователи являются ударопрочными по трем взаимно-

перпендикулярным осям в шести направлениях при воздействии многократных

ударов с параметрами (многократные удары, имитирующие транспортные нагрузки

в составе оборудования АЭС):

- ускорение 140 м/с² (14g),

- длительность импульса ускорения от 2 до 20 мс,

- суммарное количество ударов по шести направлениям не менее

6000 ± 10.

1.5 Устройство и принцип работы

1.5.1 Устройство и принцип работы преобразователей, имеющих исполне-

ние с интерфейсами

1.5.1.1 Конструктивно преобразователи выполнены в корпусе для щитово-

го монтажа (рисунок А.1 приложения А) и предназначены для установки на DIN-

рейку шириной 35 мм или непосредственно на панель. Для установки преобразова-

тели имеют комплект монтажных частей.

1.5.1.2 Преобразователь состоит из следующих основных узлов: корпуса,

крышки корпуса, клеммников для подключения внешних цепей, блока из платы

измерительной, платы интерфейсов и платы аналоговых выходов.

1.5.1.3 Блок крепится к крышке корпуса двумя саморезами и по направ-

ляющим для платы измерительной и платы аналоговых выходов устанавливается в

корпус.

На плате измерительной расположены входные цепи, цепи преобразования

и питания. На плате аналоговых выходов расположены цепи двух выходных кана-

лов аналоговых сигналов. На плате интерфейсов расположены цифровые выходы

основного и дополнительного интерфейсов RS485.

1.5.1.4 Клеммники для подключения внешних цепей, обеспечивают кон-

такт с подводящими проводами. Каждый зажим обеспечивает подключение мед-

ных или алюминиевых проводов сечением от 0,08 до 2,5 мм².

1.5.1.5 Крышка корпуса крепится к корпусу при помощи четырех винтов

(саморезов) М2,5.

1.5.1.6 Структурная схема преобразователей приведена на рисунке Б.1

приложения Б.

Входной сигнал в виде переменного тока или напряжения переменного то-

ка поступает на входной делитель напряжения Д или трансформатор тока соответ-

ственно.

Фильтр Ф1 предназначен для уменьшения влияния высокочастотных по-

мех. Усилитель У усиливает сигнал до оптимального значения для встроенного в

микроконтроллер CPU АЦП.

Встроенный АЦП имеет диапазон входных сигналов от 0 до + U_REF, следо-

вательно сигнал должен быть положительным. Для измерения сигналов перемен-

ного тока в этом случае необходимо уровень нулевого входного сигнала повысить

до ½ U_{вх max} относительно общей точки. Данное требование реализовано на узле

опорного напряжения U_оп и делителя U_оп/2.

Узел программирования предназначен для первоначального программиро-

вания CPU.

Узел питания AC/DC (DC/DC) предназначен для организации питания от

сети промышленной частоты и сети вспомогательной постоянного тока.

Стабилизатор СТ формирует необходимое для функционирования CPU

напряжение.

Выходные аналоговые каналы идентичны по схемотехнике и реализованы

на принципе демодуляции ШИМ-сигнала, поступаемого от CPU через узлы гальва-

нической развязкам УГР1 и УГР2. Демодулированный сигнал в виде постоянного

напряжения через вспомогательный усилитель У2, У3 поступает на преобразовате-

ли напряжение-ток, формируя аналоговые сигналы Aout1 и Aout2.

Преобразователи DC/DC1 и DC/DC2 предназначены для формирования

напряжения питания гальванически развязанных между собой аналоговых выходов

и остальных цепей.

Узлы интерфейсов RS485(1) и RS485(2) предназначены для работы в сети

RS485 по протоколу ModBus-RTU и питаются от гальванически развязанных ис-

точников - преобразователей DC/DC3 и DC/DC4.

1.5.2 Устройство и принцип работы преобразователей, не имеющих ис-

полнение с интерфейсами

1.5.2.1 Конструктивно преобразователи выполнены в корпусе для щитово-

го монтажа и предназначены для установки на DIN-рейку шириной 35 мм или не-

посредственно на панель. Общий вид, габаритные и установочные размеры приве-

дены на рисунке А.2 приложения А.

1.5.2.2 Преобразователь состоит из следующих основных узлов: основа-

ния, крышки, винтовых зажимов для подключения внешних цепей, платы управ-

ления, прикрепленной к крышке, платы аналоговых выходов, установленных на

плате управления.

1.5.2.3 На плате управления расположены:

- источник питания;

- выходные цепи;

- источник опорного напряжения;

- микроконтроллер;

На плате аналогового выхода расположены:

- узел гальванической развязки;

- источник питания;

- фильтр ШИМ;

- усилитель выходного тока.

1.5.2.4 Винтовые зажимы для подключения внешних цепей, обеспечивают

контакт с подводящими проводами. Каждый зажим обеспечивает подключение

медных или алюминиевых проводов сечением от 0,08 до 2,5 мм².

1.5.2.5 Корпус выполнен из пластмассы и состоит из основания и крышки.

Крышка корпуса крепится к основанию при помощи четырех винтов.

1.5.2.6 Структурная схема преобразователей приведена на рисунке Б.2

приложения Б.

Измерительные преобразователи по способу преобразования являются од-

ноканальными выпрямительными преобразователями, реализующими получение

среднеквадратичного значения измеряемого сигнала переменного тока и напряжения

с последующим преобразованием их в унифицированные сигналы постоянного тока.

Измеряемый ток (напряжение) подается на зажимы входной цепи тока

(напряжения) ВЦТ (ВЦН), представляющего собой измерительный трансформатор

тока (измерительный трансформатор тока с дополнительными резисторами в по-

следовательной цепи для измерения напряжения), нагруженный на низкоомное

сопротивление и обеспечивающий гальваническое разделение входных и выход-

ных цепей преобразователя.

Сигнал, пропорциональный току (напряжению) в измерительной цепи, с

выхода измерительного трансформатора подается на усилитель, а с усилителя на

вход АЦП микроконтроллера.

С выхода микроконтроллера в виде ШИМ с длительностью импульса,

пропорционально значению входного сигнала подается на узел гальванической

развязки УГР управляемого источника тока УИТ

Ток УИТ является выходным для измерительного преобразователя и ка-

либруется на номинальное действующее значение входного тока (напряжения).

Питание осуществляется от универсального источника питания при пита-

нии от сети и от DC/DC преобразователей при питании от цепи постоянного тока с

напряжением + 24 В, + 12 В.

1.6 Маркировка

1.6.1 На крышке корпуса имеется этикетка с указанием всех необходимых

параметров преобразователя и контактов подключения внешних цепей.

1.6.2 Преобразователи, прошедшие приемо-сдаточные испытания пред-

приятия-изготовителя и первичную поверку, имеют клеймо отдела технического

контроля и поверительное клеймо.

1.6.3 На транспортной таре нанесены манипуляционные знаки "Верх",

"Хрупкое. Осторожно", "Беречь от влаги" по ГОСТ 14192-96.

2 СРЕДСТВА ИЗМЕРЕНИЙ, ИНСТРУМЕНТЫ И ПРИНАДЛЕЖНОСТИ

2.1 Для контроля, регулирования (настройки), выполнения работ по техни-

ческому обслуживанию и текущему ремонту должны применяться следующие тех-

нические средства:

- установка для проверки электрической прочности изоляции с испыта-

тельным напряжением от 0,1 до 3,0 кВ синусоидальной формы, частотой 50 Гц,

мощностью не менее 0,25 кВ·А, погрешностью испытательного напряжения не бо-

лее ±10 %;

- мегаомметр с верхним пределом измерения не менее 100 МОм, номи-

нальным напряжением 500 В, основной погрешностью не более ± 10 %;

− установка для поверки приборов на переменном токе с диапазоном на-

пряжения от 0 до 500 В, частотой 50 Гц и диапазоном токов от 0 до 1 А; от 0 до 5 А;

- вольтметр с диапазоном измерения напряжения переменного тока от 0 до

500 В и погрешностью не более ±0,1 %;

- амперметр с диапазоном измерения переменного тока от 0 до 5 А и по-

грешностью не более ±0,1 %;

- миллиамперметр с диапазоном измерения постоянного тока от 0 до 20 мА

и погрешностью не более ±0,05%.

Примечания

1 Допускается использовать другие средства измерений для задания

входных сигналов, если погрешность задания не превышает 1/5 предела основной

погрешности преобразователя.

2 Допускается использовать средства измерений с погрешностью задания

сигналов, не превышающей 1/3 предела основной погрешности преобразователя, с

введением контрольного допуска, равного 0,8 от предела основной погрешности

преобразователя.

2 Испытательное оборудование должно быть аттестовано, средства измере-

ний поверены и иметь документацию, подтверждающую ее готовность.

3 При эксплуатации преобразователей выполнение работ по техническому

обслуживанию не требуется.

3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

3.1 Требования безопасности

3.1.1 К работам по обслуживанию и эксплуатации преобразователей допус-

каются специально подготовленные работники, прошедшие проверку знаний в объ-

еме, обязательном для данной работы, и имеющие группу по электробезопасности,

предусмотренную действующими правилами охраны труда при эксплуатации элек-

троустановок (напряжением до 1000 В) и изучившие настоящее руководство по экс-

плуатации.

3.1.2 При работе с преобразователями необходимо пользоваться только ис-

правным инструментом и оборудованием.

3.1.3 Запрещается:

- эксплуатировать преобразователи в режимах, отличающихся от указан-

ных в настоящем руководстве;

- эксплуатировать преобразователи при обрывах проводов внешних соеди-

нений;

- производить внешние соединения, не сняв все напряжения, подаваемые

на преобразователь.

3.1.4 При подключении питающего напряжения постоянного тока требуется

соблюдать полярность подводящих проводов.

3.1.5 В случае возникновения аварийных условий и режимов работы преоб-

разователь необходимо немедленно отключить.

3.2 Подготовка к работе

3.2.1 Перед введением преобразователя в эксплуатацию необходимо убе-

диться в наличии поверительного клейма, а также в отсутствии механических по-

вреждений корпуса преобразователя. Перед началом работы необходимо выдержать

преобразователь в нормальных условиях не менее 4 ч. Ознакомиться с паспортом на

преобразователь и проверить комплектность.

3.2.2 Преобразователь устанавливается на DIN-рейку или непосредственно

на панель.

3.2.3 Разметка места крепления преобразователя должна проводиться в

соответствии с установочными размерами, приведенными в приложении А. Кре-

пление должно быть произведено тщательно, без перекосов.

3.2.4 Внешние соединения выполнить в соответствии со схемами В.1, В.2

приложения В.

3.2.5 Перед включением преобразователя в измерительную цепь необходи-

мо проверить соответствие параметров измеряемой цепи входным параметрам пре-

образователя.

3.2.6 При подключении измерительных и питающих цепей необходимо со-

блюдать меры безопасности, изложенные в подразделе 3.1 настоящего Руководства.

При прокладке измерительных линий следует выделять их в самостоятель-

ную трассу (или несколько трасс) и располагать отдельно от силовых и других кабе-

лей, создающих высокочастотные и импульсные помехи. Длина измерительных ли-

ний должна быть минимальной. Измерительные линии рекомендуется экранировать,

экран подключать к заземлению. При заземлении необходимо обеспечить хороший

контакт экрана с элементом заземления.

Питание к преобразователям рекомендуется подводить проводами мини-

мальной длины. При питании преобразователей от сети переменного тока подклю-

чение цепей питания следует производить к линии, не связанной с питанием мощно-

го силового оборудования. Напряжение питания, измеренное на контактах соедини-

тельного разъема преобразователя, должно соответствовать значению, указанному в

таблице 3.

Рекомендуется устанавливать фильтры сетевых помех в линиях питания

преобразователей, а контакты рабочего заземления преобразователей подключать к

элементу заземления.

3.2.7 Все работы по монтажу и эксплуатации должны проводиться с соблю-

дением действующих правил, обеспечивающих безопасное обслуживание и экс-

плуатацию электроустановок.

3.3 Порядок работы

3.3.1 Приступая к работе с преобразователем, необходимо внимательно

изучить все разделы настоящего руководства.

3.3.2 Работа с интерфейсами

3.3.2.1 Работа преобразователей по интерфейсу RS485 обуславливается ап-

паратными и программными средствами, применяемыми потребителем.

3.3.2.2 При обмене информацией преобразователи являются ведомыми уст-

ройствами (SLAVE). В качестве ведущего устройства (MASTER) выступает про-

мышленный контроллер, компьютер или аналогичное устройство, управляющее

обменом данными в линии. На ведущем устройстве должны быть установлены па-

раметры линии интерфейса в соответствии с протоколом обмена.

Преобразователи обеспечивают работу в линии интерфейса по протоколу

Modbus RTU.

Протокол обмена данными приведен в приложении Г.

3.3.2.3 Связь с компьютером может осуществляться либо через специаль-

ную плату, либо через последовательный порт RS232 с применением дополнитель-

ного устройства - преобразователя уровней напряжения сигналов последовательно-

го порта RS232 в уровни напряжения сигналов интерфейса RS485.

4 ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ

4.1 Транспортирование преобразователей должно осуществляться крытым

железнодорожным или автомобильным транспортом по ГОСТ Р 52931-2008.

При транспортировании самолетом преобразователи должны быть разме-

щены в отапливаемых герметизированных отсеках.

4.2 Железнодорожные вагоны, контейнеры, трюмы судов, кузова автомоби-

лей, используемые для перевозки преобразователей практически не должны иметь

следов цемента, угля, химикатов и т.п.

4.3 Транспортирование преобразователей должно производиться в соответ-

ствии с действующими на данном виде транспорта правилами, утвержденными в

установленном порядке.

4.4 Отправки могут быть мелкими или малотоннажными в зависимости от

количества преобразователей, отгружаемых в один адрес.

4.5 Условия транспортирования преобразователей должны соответствовать

условиям хранения 5 (ОЖ4) по ГОСТ 15150-69.

4.6 При необходимости особых условий транспортирования это должно

оговариваться в договоре на поставку.

4.7 Преобразователи до введения в эксплуатацию следует хранить на скла-

дах в транспортной таре предприятия - изготовителя при температуре окружающе-

го воздуха от плюс 5 до плюс 40 ºС и относительной влажности 80 % при темпера-

туре плюс 25 ºС.

Хранить преобразователи в индивидуальной упаковке следует при темпе-

ратуре окружающего воздуха от плюс 10 до плюс 35 ºС и относительной влажности

80 % при температуре плюс 25 ºС.

4.8 В помещении для хранения содержание пыли, паров кислот и щелочей,

агрессивных газов и других вредных примесей, вызывающих коррозию, не должно

превышать содержание коррозионно-активных агентов для атмосферы типа 1 по

ГОСТ 15150-69.

4.9 Помещения для хранения должны быть оборудованы автоматическими

установками пожарной сигнализации и средствами пожаротушения.

5 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1 Гарантийный срок эксплуатации 24 месяца со дня ввода преобразовате-

ля в эксплуатацию. Гарантийный срок хранения 12 месяцев с момента изготовления

преобразователя.

5.2 Изготовитель гарантирует соответствие преобразователя требованиям

технических условий ТУ 25-7504.216-2011 при соблюдении следующих правил:

− соответствие условий эксплуатации, хранения, транспортирования из-

ложенным в настоящем руководстве;

− обслуживание преобразователя должно производиться в соответствии с

требованиями настоящего руководства персоналом, прошедшим специальное обу-

чение.

5.3 Потребитель лишается права на гарантийный ремонт:

- при несоблюдении потребителем требований 6.2;

- при отсутствии или нарушении пломб предприятия-изготовителя.

6 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

6.1 При отказе в работе или неисправности преобразователя в период дей-

ствия гарантийного срока потребителем должен быть составлен акт о необходимо-

сти ремонта и отправки прибора изготовителю.

6.2 Преобразователи, подвергшиеся вскрытию, имеющие наружные повре-

ждения, а также применявшиеся в условиях, не соответствующих требованиям

ТУ 25-7504.216-2011, не рекламируются.

6.3 Единичные отказы комплектующих изделий не являются причиной для

предъявления штрафных санкций.

7 УТИЛИЗАЦИЯ

7.1 Преобразователи не представляют опасности для жизни, здоровья лю-

дей и окружающей среды после окончания срока эксплуатации и подлежат утилиза-

ции по технологии, принятой на предприятии, эксплуатирующем данное изделие.

Приложение Б

(рекомендуемое)

Структурные схемы преобразователей

ШИМ1

Aout1

CPU

УГР1

Ф2

У2

ПНТ1

Ф1

IN (U, I)

ШИМ2

УП

Aout2

УГР2

Ф3

У3

ПНТ2

U_оп/2

U_оп

RS1

AC/DC

+5V

DC/DC1

(DC/DC)

U_пит

RS2

(AC, DC)

3,3V

СТ

DC/DC2

Д - делитель;

Ф1…3 - фильтры;

У, У1…2 - усилитель;

ПНТ1…2 - преобразователи напряжения в ток;

СТ - стабилизатор;

УГР1…2 - узлы гальванической развязки;

УП - узел программирования;

Ф - фильтр;

DC/DC3

RS485(1)

ШИМ1…2 - широтно-импульсный модулятор;

AC/DC - преобразователь переменного

напряжения в постоянный;

Aout1…2 - выходы1, 2;

DC/DC4

RS485(2)

DC/DC1…4 - преобразователи;

CPU - микроконтроллер

RS1…2 - узлы интерфейсов RS485;

U_оп - опорное напряжение.

Рисунок Б.1 - Структурная схема преобразователя Е854ЭЛ,

имеющего исполнение с интерфейсами

ШИМ1

CPU

выход 1

ВЦТ

вход

УГР1

ФНЧ1

УИТ1

(ВЦН)

ШИМ2

ИОН

ФНТ1

УU_оп

+15В

ИПН1

ИОН1

-15В1

выход 2

УГР2

ФНЧ2

УИТ2

вх

+5V

ИПН

ФНТ2

+15В

ИПН2

ИОН2

-15В2

CPU - микроконтроллер;

ВЦТ - входная цепь тока;

ВЦН - входная цепь напряжения;

ИОН - источник опорного напряжения;

У - усилитель;

УU_ОП - усилитель ИОН;

ШИМ1, ШИМ2 - широтно-импульсно модулированные сигналы

УГР1 - узел гальванической развязки канала 1;

УГР2 - узел гальванической развязки канала 2;

ФНЧ1 - фильтр низких частот канала 1;

ФНЧ2 - фильтр низких частот канала 2;

УИТ1 - управляемый источник тока канала 1;

УИТ2 - управляемый источник тока канала 2;

ФНТ1 - формирователь начального тока канала 1;

ФНТ2 - формирователь начального тока канала 2;

ИПН - источник питающих напряжений входного каскада;

ИПН1 - источник питающих напряжений канала 1;

ИПН2 - источник питающих напряжений канала 2;

ИОН1 - источник опорного напряжения канала 1;

ИОН2 - источник опорного напряжения канала 2.

Для одноканальных преобразователей в схеме отсутствуют ИПН2, СГР2, ФНЧ2, ФНТ2, УИТ2.

Рисунок Б.2 - Структурная схема преобразователя Е854ЭЛ,

не имеющего исполнение с интерфейсами

Приложение В

(обязательное)

Схема внешних подключений преобразователей

А2

-AOUT2

+AOUT2

Выходные

аналоговые

Источник

~IN

-AOUT1

А1

ЛАТР

Е854ЭЛ

сигналы

входного

~IN

+AOUT1

сигнала

В2

U_пит

Дополнительный

А2

интерфейс

В1

ПЭВМ

А1

А1, А2 - образцовые миллиамперметры;

V - образцовый вольтметр;

Рисунок В.1 - Схема подключения преобразователя Е854ЭЛ,

имеющего исполнения с интерфейсами

ЛАТР

А2

+AOUT1

N(-)

U_пит

Е854ЭЛ

-AOUT1

Выходные

L(+)

аналоговые

Источник

+AOUT2

А1

сигналы

входного

-AOUT2

сигнала

А1, А2 - образцовые миллиамперметры;

V - образцовый вольтметр;

Рисунок В.2 - Схема подключения преобразователя Е854ЭЛ,

не имеющего исполнения с интерфейсами

Приложение Г

(обязательное)

Протокол обмена данными по интерфейсу

Прибор может работать в составе полевой сети на основе последователь-

ного интерфейса RS-485 с протоколом Modbus RTU в качестве ведомого устрой-

ства.

Описание обмена данными по последовательному интерфейсу

Для огранизации обмена данными используются три уровня модели

ISO/OSI:

• физический;

• канальный;

• прикладной.

Обмен данными на прикладном уровне может происходить по протоко-

лам, описанным следующими стандартами:

•

«MODBUS Application Protocol» (Modbus Organization, Inc.) версии 1.1b;

• ГОСТ Р МЭК 60870-5-101-2006.

Настройка на необходимый протокол передачи не требуется. Устройство

определяет его автоматически по формату входящих кадров. Возможна поочередная

работа по обеим протоколам без потерь данных.

Для представления значений некоторых чисел на прикладном уровне ис-

пользуются форматы стандарта IEEE 754-2008. Упоминаемые в этом разделе фор-

маты чисел одинарной, двойной и двойной расширенной точности относятся к это-

му стандарту.

Далее в этом разделе описываются отличительные особенности прибора,

не регламентированные вышеуказанными стандартами.

Д.1 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Десятичная точка ― разделитель целой и дробной части числа. В неко-

торых культурах синонимом термина является запятая.

Среднеквадратическое значение ― если не указано иначе, подразуме-

вается более узкий смысл, чем в математике, а именно значение основной изме-

ряемой величины.

Прямой порядок машинных слов ― такой порядок, при котором за-

пись (передача, расположение и т.д.) многословной структуры начинается со

старшего слова и заканчивается младшим. В этом случае старшее слово распола-

гается в памяти по меньшему адресу. Частный случай машинного слова ― байт.

Обратный порядок машинных слов ― такой порядок, при котором за-

пись (передача, расположение и т.д.) многословной структуры начинается с

младшего слова и заканчивается старшим. В этом случае старшее слово распола-

гается в памяти по большему адресу.

Основная величина ― величина, которой уделяется наибольшее внима-

ние при проектировании измерительной аппаратной и программной составляю-

щих прибора (часто определяет полное наименование прибора: для амперметра -

ток, для вольтметра - напряжение).

Д.2 РЕАЛИЗАЦИЯ ПРИКЛАДНОГО УРОВНЯ (Modbus)

Данные в пространстве Modbus представлены структурами, описанными

в таблице Е.1.

Таблица Е.1 - Структуры данных

Количество

Обозначение

Описание

регистров

Первый регистр содержит младшие 16

F1032

бит числа одинарной точности, второй

- старшие

Первый регистр содержит младшие 16

F0123

бит с инверсным порядком байт числа

одинарной точности, второй - старшие

Первый регистр содержит старшие 16

F3210

бит числа одинарной точности, второй

- младшие

Доступные величины пространства Modbus представлены в таблице Е.2.

Таблица Д.2 - Карта величин в пространстве Modbus

Функция

Адрес

Структура

Описание

доступа

0x0012

F1032

Вторичный ток/напряжение

0x0014

F1032

Частота

0x0016

F1032

Первичный ток/напряжение

0x0022

F0123

Вторичный ток/напряжение

0x0024

F0123

Частота

0x0026

F0123

Первичный ток/напряжение

0x0032

F3210

Вторичный ток/напряжение

0x0034

F3210

Частота

0x0036

F3210

Первичный ток/напряжение

Д.3 РЕАЛИЗАЦИЯ ФИЗИЧЕСКОГО И КАНАЛЬНОГО УРОВНЕЙ

ГОСТ Р МЭК 60870-5-101-2006

Физический уровень. Устройство является контролируемой станцией

(вторичный Slave). Допустимы следующие конфигурации сети:

• точка-точка;

• радиальная точка-точка;

• магистральная.

В обоих направлениях (управления и контроля) используются несиммет-

ричные цепи обмена V.24/V.28 на скоростях 1200 бит/с и более.

На канальном уровне реализована небалансная передача. Адресное поле

канального уровня однобайтовое неструктурированное. Максимальная длина кад-

ра в обоих направлениях - 255. Число повторений кадров - 3.

Специальное назначение ASDU к сообщениям класса 2 используется обра-

зом, описанным в таблице Е.3.

Таблица Е.3 - Специальное назначение ASDU к сообщениям класса 2

Идентификатор типа

Причина передачи

2,5

Д.4 РЕАЛИЗАЦИЯ ПРИКЛАДНОГО УРОВНЯ ГОСТ Р МЭК 60870-5-101-2006

Общий адрес ASDU настраивается: 1 или 2 байта.

Адрес объекта информации настраивается: 1, 2 или 3 байта, неструктурирован-

ный.

Причина передачи настраивается: 1 или 2 байта.

Применяемые стандартные ASDU перечислены в таблице Е.4.

Таблица Д.4 - Стандартные ASDU и назначенные им причины передачи

Причины

Номер

Описание

Обозначение

передачи¹

Значение измеряемой величины, короткий

M_ME_NC_1

2, 5

формат с плавающей запятой

¹Если не указано иначе, то в стандартном направлении.
