Преобразователи измерительные серии Е. Руководство по эксплуатации 0ПЧ.140.338 РЭ





СОДЕРЖАНИЕ
Лист
Введение
3
1 Описание
3
1.1 Назначение
3
1.2 Технические характеристики
9
1.3 Дополнительные параметры и характеристики преобразователей,
предназначенных для эксплуатации на морских судах ………….……
23
1.4 Устройство и принцип работы
27
1.5 Маркировка
29
2 Средства измерений, инструменты и принадлежности
31
3 Использование по назначению
32
3.1 Меры безопасности
32
3.2 Подготовка к работе
32
3.3 Режимы работы
35
3.4 Порядок работы
37
3.5 Работа интерфейса
38
3.6 Работа дискретных входов
39
3.7 Работа дискретных выходов ……………………………..………….
39
3.8 Калибровка
41
3.9 Конфигурирование
42
4 Транспортирование и правила хранения
53
5 Гарантии изготовителя
54
6 Сведения о рекламациях
55
7 Утилизация
55
Приложение А (обязательное) Общий вид, габаритные и
установочные размеры преобразователей ………
56
Приложение Б (обязательное) Схема подключения преобразователей.
57
Приложение В (обязательное) Схема структурная преобразователей
61
Приложение Г (справочное) Схема реализации меню преобразователей ………
62
Приложение Д (обязательное) Протоколы обмена данными
по интерфейсу
66
Приложение Е (обязательное) Работа дискретных выходов ……………..
80
Приложение Ж (обязательное) Значения входных сигналов и
допускаемые значения измеряемых параметров в
контрольных точках
81
2
Данное руководство по эксплуатации предназначено для ознакомления с
техническими характеристиками, устройством и принципом работы
преобразователей измерительных серии Е в объеме, необходимом для
эксплуатации.
В связи с постоянной работой по совершенствованию преобразователей, в
конструкцию и программное обеспечение могут быть внесены изменения, не
влияющие на его технические и метрологические характеристики и не
отраженные в настоящем документе.
1 ОПИСАНИЕ
1.1 Назначение
1.1.1 Преобразователи измерительные серии Е
(в дальнейшем
-
преобразователи), предназначены для преобразования электрических параметров
в трехфазных трехпроводных и трехфазных четырехпроводных электрических
сетях переменного тока в цифровой код для передачи по интерфейсам RS485,
Ethernet и в унифицированный выходной аналоговый сигнал постоянного тока.
1.1.2 Преобразователи применяются для контроля электрических пара-
метров систем и установок, энергообъектов различных отраслей промышленно-
сти, объектах сферы обороны и безопасности.
1.1.3 Преобразователи не предназначены для установки и эксплуатации
во взрывоопасных и пожароопасных зонах по ПУЭ («Правила установки электро-
установок»).
1.1.4 Преобразователи имеют встроенный основной интерфейс RS485 и
возможность опционального исполнения с интерфейсами RS485, Ethernet, Wi-Fi.
Возможность обмена информацией по интерфейсу RS485 и Ethernet
позволяют использовать преобразователи в автоматизированных системах
различного назначения.
1.1.5 Преобразователи обеспечивают измерение
(преобразование) и
передачу по интерфейсам последовательной связи (в зависимости от исполнения):
- параметров режима электрической сети: среднеквадратические значения
переменного тока и напряжения, активной, реактивной и полной мощностей;
3
- частоты сети;
- коэффициентов мощности cosφ (полного и фазных);
- отдельных параметров качества электроэнергии
(КЭ)
(технический
учет): измерение и регистрация активной и реактивной электрической энергии в
трехфазных сетях переменного тока.
1.1.6 Преобразователи обеспечивают передачу состояния входов
дискретных сигналов (телесигнализация) по цифровым интерфейсам.
1.1.7 Преобразователи имеют гальваническую развязку по цепям питания
и по последовательным/параллельным входным и выходным цепям.
1.1.8 Преобразователи имеют возможность программирования диапазона
показаний (преобразователи с номинальными токами 1 А, 5 А и напряжением
100 В), а так же имеют возможность перепрограммирования значений выходных
аналоговых сигналов.
1.1.9 Преобразователи относятся к изделиям ГСП третьего порядка по
ГОСТ Р 52931-2008.
1.1.10 Преобразователи изготавливаются для эксплуатации в условиях
умеренно-холодного климата
(климатическое исполнение УХЛ3.1 по
ГОСТ 15150-69), по устойчивости к воздействию климатических факторов
относятся к группе С4 по ГОСТ Р 52931-2008 и предназначены для работы при
температуре от минус 40 до плюс 70 ºС и относительной влажности воздуха не
более 95 % при температуре плюс 35 ºС (базовое исполнение).
Преобразователи с жидкокристаллическим дисплеем (далее по тексту -
преобразователи с ЖК-дисплеем) изготавливаются для эксплуатации в общекли-
матических условиях (климатическое исполнение О4.1 по ГОСТ 15150-69), по ус-
тойчивости к воздействию климатических факторов относятся к группе 4 по
ГОСТ 22261-94 и предназначены для работы при температуре от минус 20 до
плюс 70 °С и относительной влажности воздуха не более 90 % при температуре
плюс 30°С (опциональное исполнение).
1.1.11 Преобразователи являются устойчивыми к воздействию атмосфер-
ного давления от
84 до
106,7 кПа
(630
-
795 мм рт.ст.), группа Р1 по
ГОСТ Р 52931-2008.
4
1.1.12 По устойчивости к механическим воздействиям преобразователи
относятся к виброустойчивым и вибропрочным, группа N1 по ГОСТ Р 52931-
2008.
1.1.13 Преобразователи могут применяться для работы на морских судах,
предназначенных для неограниченного района плавания.
Преобразователи, предназначенные для эксплуатации на морских судах,
по устойчивости к климатическим и механическим воздействиям соответствуют
требованиям Российского морского регистра судоходства (Приложение 13, 14
р.10, ч.IV Пр. РС/ТН).
Преобразователи, предназначенные для эксплуатации на морских судах,
относятся к климатическому исполнению ОМ, категория размещения 2, для
работы при температуре от минус 40 до плюс 55 ºС и относительной влажности
95% при температуре плюс 25 ºС.
1.1.14 Преобразователи имеют корпус со степенью защиты IP20 по
ГОСТ 14254-96.
1.1.15 По степени защиты от поражения электрическим током преобразо-
ватели соответствуют классу защиты II по ГОСТ 12.2.007.0-75.
1.1.16 По пожарной безопасности преобразователи соответствуют требо-
ваниям ГОСТ 12.1.004-2007, требования обеспечиваются схемотехническими ре-
шениями, применением соответствующих материалов и конструкцией и поверке
не подлежат.
1.1.17 Преобразователи выполнены в едином корпусе и предназначены
для навесного монтажа на DIN-рейку.
1.1.18 Преобразователи являются многофункциональными, взаимозаме-
няемыми, восстанавливаемыми, ремонтируемыми изделиями.
1.1.19 Информация об исполнении устройства содержится в коде полного
условного обозначения:
Ea - b - c - d - e - f - g - h - i - j - k, где
а - тип преобразователя в зависимости от функциональных возможностей
849ЭЛ - преобразователь измерительный мощности;
900ЭЛ - преобразователь измерительный многофункциональный;
5
b - номинальное напряжение:
100 В, 380 В, 400 В - линейное напряжение;
U/100 - коэффициент трансформации по напряжению
(номинальное напряжение вторичной обмотки 100 В);
c - номинальный ток:
1,0 А; 5,0 А - фазный ток;
I/1; I/5 - коэффициент трансформации по току
(номинальный ток вторичной обмотки 1 А и 5 А);
d - условное обозначение напряжения питания:
24ВН - питание постоянного тока напряжением (24 +12/-6) В;
220ВУ - универсальное питание: напряжение питания от 90 до 264 В пе-
ременного тока частотой 50 Гц или от 130 до 370 В постоянного тока, или
от измерительной цепи в диапазоне от 90 до 264 В;
e - условное обозначение наличия интерфейсов RS485 и беспроводной сети WiFi:
1RS - наличие основного интерфейса RS485;
1RSW - наличие основного интерфейса RS485 и беспроводной сети WiFi;
2RS - наличие основного и дополнительного интерфейсов RS485;
f - условное обозначение наличия интерфейсов Ethernet:
х - указывается при отсутствии;
1RE - наличие одного интерфейса Ethernet;
2RE - наличие двух интерфейсов Ethernet;
g - условное обозначение 8 дискретных входов:
х - указывается при отсутствии;
DI - наличие 8 дискретных входов;
h - условное обозначение выходных сигналов
х - указывается при отсутствии;
01- один дискретный выход без аналоговых выходов;
02- два дискретных выхода без аналоговых выходов;
03 - три дискретных выхода без аналоговых выходов;
10(а) - один аналоговый выход без дискретных выходов;
11(а) - один аналоговый и один дискретный выход;
12(а) - один аналоговый и два дискретных выхода;
6
13(а) - один аналоговый и три дискретных выхода;
20(а,b) - два аналоговых выхода без дискретных выходов;
21(а,b) - два аналоговых и один дискретный выход;
22(а,b) - два аналоговых и два дискретных выхода;
23(а,b) - два аналоговых и три дискретных выхода;
30(а,b,c) - три аналоговых выхода без дискретных выходов;
31(а,b,c) - три аналоговых и один дискретный выход;
32(а,b,c) - три аналоговых и два дискретных выхода;
33(а,b,c) - три аналоговых и три дискретных выхода;
где а,b,c - условные обозначения диапазонов измерения выходных анало-
говых сигналов (А = 0…5 мА; В = 4… 20 мА; С = 0…20 мА; АР =
0…2,5…5 мА; ВР = 4…12…20 мА; СР = 0…10…20 мА; ЕР = -5…0…5 мА)
(Пример: (12(А); 21(В,В); 33(С,А,В); 30(С, В, С));
i - вид индикации
х - указывается при отсутствии (базовое исполнение);
LCD - цветной жидкокристаллический;
j - эксплуатационное исполнение:
х - для приборов общепромышленного назначения (базовое исполнение);
ОМ2 - для эксплуатации на морских судах (кроме исполнения с ЖК-
дисплеем);
k - специальное исполнение (только для преобразователя Е849ЭЛ):
P - измерение активной мощности;
Q - измерение реактивной мощности;
PQ - измерение активной и реактивной мощности;
- при отсутствии специального исполнения параметр не указывается.
7
Таблица вариантов исполнений преобразователей
Параметр кода полного условного обозначения
Наличие
Условное
Номинальное зна-
Наличие
Наличие
Эксплуа-
Спе-
Тип
Напря-
интерфей-
обозначе-
чение или коэффи-
интер-
дискрет-
Инди-
тацион-
цис-
преобразова-
жение
са и бес-
ние выход-
циент трансформа-
фейса
ных вхо-
кация
ное ис-
пол-
питания
проводной
ных сигна-
теля
ции
Ethernet
дов
полнение
нение
сети
лов
b
c
d
e
f
g
h
i
j
k
1RS,
U,
I,
220ВУ,
×, 1RЕ,
×,
Е849ЭЛ
1RSW,
×, DI
+
+
+
U/100
I/1; I/5
24ВН
2RЕ
LCD
2RS
1RS,
U,
I,
220ВУ,
×, 1RЕ,
×,
Е900ЭЛ
1RSW,
×, DI
+
+
×
U/100
I/1; I/5
24ВН
2RЕ
LCD
2RS
Примечания
Знак «×» означает отсутствие параметра в формуле заказа.
Знак «+» означает наличие всех возможных вариантов параметра в формуле заказа.
Для Е900ЭЛ неиспользуемый параметр k не указывают.
Пример записи обозначения преобразователей при их заказе:
- для преобразователя мощности, имеющего следующие характеристики:
номинальное напряжение 100 В, номинальный ток 1 А, напряжение питания от 90
до 264 В переменного тока частотой 50 Гц или от 130 до 370 В постоянного тока,
основной интерфейс RS485, наличие Ethernet, дискретные входа, аналоговый вы-
ход 0…5 мА, два дискретных выхода, эксплуатация на морских судах, измерение
активной и реактивной мощности:
E849ЭЛ - 100В - 1А- 220ВУ - 1RS - 1RE - DI - 12(А) - х - ОМ2 - РQ
ТУ 25-7504.232-2016
- для многофункционального преобразователя, имеющего следующие ха-
рактеристики: коэффициент трансформации по напряжению ктн= 10000/100, ко-
эффициент трансформации по току ктт = 600/5, напряжение питания (24+12/-6) В
постоянного тока, основной и дополнительный интерфейс RS485, один дискрет-
ный выход, ЖК-дисплей:
E900ЭЛ - 10000/100 - 600/5 - 24ВН - 2RS - х - х - 01 - LCD - x
ТУ 25-7504.232-2016
- для многофункционального преобразователя, имеющего следующие ха-
рактеристики: номинальное напряжение 400 В, номинальный ток 5 А, напряжение
питания от 90 до 264 В переменного тока частотой 50 Гц или от 130 до 370 В посто-
янного тока, основной интерфейс RS485, беспроводная сеть WiFi, наличие двух ин-
терфейсов Ethernet, дискретные входа, три аналоговых выхода 0…5 мА, 4…20 мА,
0…5 мА, три дискретных выхода, эксплуатация на морских судах:
E900ЭЛ - 400В - 5А- 220ВУ - 1RSW - 2RE - DI - 33(А,В,А) - х - ОМ2
ТУ 25-7504.232-2016
8
1.2 Технические характеристики
1.2.1 Преобразователь Е900ЭЛ обеспечивает измерение параметров
режима трехпроводных и четырехпроводных электрических сетей переменного
тока в соответствии с таблицей
1. Преобразователь Е900ЭЛ обеспечивает
отображение (для исполнения с ЖК-дисплеем) и передачу по интерфейсам
RS485, Ethernet результата измерения в соответствии с таблицей 1.
Таблица 1
Измерение в
Отобра-
соответствии со
жение на
Передача
Обозна-
Параметр
схемой измерения *
ЖК-
по интер-
чение
дисплее
фейсу**
**
Действующее значение фазного напряжения
UA
-
+
-/+
-/+
UB
-
+
-/+
-/+
UC
-
+
-/+
-/+
Среднее действующее значение фазного
Uср.ф.
-
+
-/+
-/+
напряжения
Действующее значение междуфазного
UAB
+
+
+
+
напряжения
UBC
+
+
+
+
UCA
+
+
+
+
Среднее действующее значение
Uср.л
+
+
+
+
междуфазного напряжения
Действующее значение напряжения нулевой
U0
-
+
-/+
-/+
последовательности
Действующее значение фазного тока
IA
+
+
+
+
IB
-
+
-/+
-/+
IC
+
+
+
+
Среднее действующее значение фазного тока
Iср
+
+
+
+
Действующее значение силы тока нулевой
I0
-
+
-/+
-/+
последовательности
Активная мощность фазы нагрузки
PA
-
+
-/+
-/+
PB
-
+
-/+
-/+
PC
-
+
-/+
-/+
Суммарная активная мощность
P
+
+
+
+
Реактивная мощность фазы нагрузки
QA
-
+
-/+
-/+
QB
-
+
-/+
-/+
QC
-
+
-/+
-/+
Суммарная реактивная мощность
Q
+
+
+
+
Полная мощность фазы нагрузки
SA
-
+
-/+
-/+
SB
-
+
-/+
-/+
SC
-
+
-/+
-/+
Суммарная полная мощность
S
+
+
+
+
Коэффициент мощности в каждой фазе
cosφA
-
+
-/+
-/+
cosφB
-
+
-/+
-/+
cosφC
-
+
-/+
-/+
Общий коэффициент мощности
cosφ
+
+
+
+
Длительность провала напряжения
∆tп
-
+
-/+
-/+
Глубина провала напряжения
δUп
-
+
-/+
-/+
Длительность прерывания напряжения
∆tпрер
-
+
-/+
-/+
Длительность временного перенапряжения
∆tпер.
-
+
-/+
-/+
9
Окончание таблицы 1
Измерение в
Отобра-
Передача
Обозна-
соответствии со
жение на
Параметр
по интер-
чение
схемой измерения *
ЖК-
фейсу**
дисплее**
Частота сети
F
+
+
+
+
Отклонение частоты
f
+
+
-/+
-/+
* Тип схемы
(трехпроводная/четырехпроводная) выбирается при помощи программы-
конфигуратора.
** Возможность отображения определенных параметров на ЖК-дисплее и передача значений
по интерфейсам зависит от схемы измерения.
Примечания:
1 Знак «+» или «-» означает измеряется или не измеряется данный параметр для указанной
схемы подключения.
2 Под средним действующим значением фазного тока (фазного и междуфазного напряжений)
понимается среднеарифметическое значение суммы действующих значений фазных токов
(фазных и междуфазных напряжений).
1.2.2 Преобразователь Е849ЭЛ обеспечивает измерение параметров
режима трехпроводных и четырехпроводных электрических сетей переменного
тока в соответствии с таблицей
2. Преобразователь Е849ЭЛ обеспечивает
отображение (для исполнения с ЖК-дисплеем) и передачу по интерфейсам
RS485, Ethernet результата измерения в соответствии с таблицей 2.
Таблица 2
Измерение в соот-
Передача
Отображе-
ветствии со схемой
Обозна-
по ин-
Параметр
измерения *
ние на ЖК-
чение
терфей-
дисплее**
сам**
Активная мощность фазы нагрузки
PA
-
+
-/+
-/+
PB
-
+
-/+
-/+
PC
-
+
-/+
-/+
Суммарная активная мощность
P
+
+
+
+
Реактивная мощность фазы нагрузки
QA
-
+
-/+
-/+
QB
-
+
-/+
-/+
QC
-
+
-/+
-/+
Суммарная реактивная мощность
Q
+
+
+
+
Полная мощность фазы нагрузки
SA
-
+
-/+
-/+
SB
-
+
-/+
-/+
SC
-
+
-/+
-/+
Суммарная полная мощность
S
+
+
+
+
Коэффициент мощности в каждой фазе
cosφA
-
+
-/+
-/+
cosφB
-
+
-/+
-/+
cosφC
-
+
-/+
-/+
* Тип схемы
(трехпроводная/четырехпроводная) выбирается при помощи программы-
конфигуратора.
** Возможность отображения определенных параметров на ЖК-дисплее и передача значений
по интерфейсам зависит от схемы измерения.
Примечание
- Знак «+» или «-» означает измеряется или не измеряется данный параметр для
указанной схемы подключения
10
1.2.3 Номинальные значения входных токов и напряжений, измеряемых
мощностей соответствуют значениям, указанным в таблице 3.
Номинальное значение коэффициента активной мощности cosφном=1,
коэффициента реактивной мощности sinφном=1.
Номинальное значение частоты измеряемых сигналов 50 Гц.
Таблица 3
Номинальная мощ-
Напряжение
Напряжение
ность (активная,
линейное
Схема
фазное, В
Номинальный
реактивная, полная),
(междуфазное), В
измере-
(фазный) ток,
Вт, вар, В·А
ния*
Номи-
Номи-
А
Трехфазная
Предел
Предел
нальное
нальное
Фазная
(суммар-
измерения
измерения
значение
значение
ная)
Трехпро-
-
-
100
120
1,0
-
173,2
водная
5,0
866,0
(3П)
-
-
380
456
1,0
-
658,2
5,0
3290,9
-
-
400
480
1,0
-
692,8
5,0
3464,1
57,73
69,28
100
120
1,0
57,7
173,2
(57,7**)
5,0
288,6
866,0
Четырех-
219,39
263,27
380
456
1,0
219,4
658,2
проводная
(220**)
5,0
1097,0
3290,9
(4П)
230,94
277,13
400
480
1,0
230,9
692,8
(230**)
5,0
1154,7
3464,1
* Тип схемы
(трехпроводная/четырехпроводная) выбирается при помощи программы-
конфигуратора.
** Условное обозначение номинального фазного напряжения.
Номинальное выходное значение активной (реактивной) мощности N на
входах измерительных трансформаторов в трехфазных цепях при симметричной
системе токов, напряжений и значении коэффициентов мощности, равном едини-
це соответствует формуле
N =
3 · ктт· Iн · ктн· Uн,
(1),
где ктт - коэффициент трансформации измерительных трансформаторов
по току в соответствии с ГОСТ 7746-2001;
ктн - коэффициент трансформации измерительных трансформаторов по
напряжению в соответствии с ГОСТ 1983-2001;
Iн, Uн - номинальные значения тока и напряжения, подаваемые на вход
преобразователя.
11
1.2.4 Диапазоны измерения входных сигналов соответствуют значениям,
указанным в таблице 4.
Таблица 4
Входной сигнал
Диапазон измерения
Ток, А
от 0 до 2,0·Iном *
Напряжение, В
от 0 до 1,2 Uном **
Частота, Гц
от 45 до 55
Коэффициент активной мощности сosϕ
±(0 … 1 … 0)
Коэффициент реактивной мощности
±(0 …1… 0) - для четырехпроводной схемы измерения;
sinϕ∗∗∗
±(0,5 … 1 … 0,5) - для трехпроводной схемы измерения
Коэффициент искажения
синусоидальности входного
не более 20
напряжения, %
Коэффициент искажения
не более 20
синусоидальности входного тока, %
* Iном - номинальное значение тока.
** Uном - номинальное значение напряжения
***Диапазон изменения sinφ при измерении реактивной мощности.
1.2.5 Преобразователи имеют возможность настройки диапазона
показаний с учетом коэффициентов трансформации по напряжению (для внешних
трансформаторов напряжения с номинальным напряжением вторичной обмотки
100 В) и по току (для внешних трансформаторов тока с номинальным током
вторичной обмотки 1 А и 5 А) через цифровые интерфейсы RS485, Ethernet, Wi-Fi
и/или с помощью кнопок на передней панели (для исполнения с ЖК-дисплеем).
1.2.6 Напряжение питания преобразователей соответствует значениям,
приведенным в таблице 5.
Таблица 5
Условное обозначение напряжения
Напряжение питания
питания (параметр d *)
24ВН
(24+12/-6) В постоянного тока
от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или
220ВУ
от 130 до 370 В постоянного тока
* Параметр кода условного обозначения Еа - b - с - d - e - f - g - h - i - j - k
1.2.7 Мощность, потребляемая преобразователями по цепи питания при
номинальных значениях входных сигналов, не более 7 В·А.
1.2.8 Полная мощность, потребляемая каждой последовательной цепью при
номинальном значении силы тока и номинальном значении частоты, не более 0,1 В·А.
Полная мощность, потребляемая каждой параллельной цепью при
номинальном значении напряжения и номинальном значении частоты, не более
0,05 В·А
12
1.2.9 Входное сопротивление для каждой параллельной цепи не менее
1 МОм.
Напряжение нагрузки для каждой последовательной цепи при номиналь-
ном входном сигнале не более 20 мВ.
1.2.10 Время установления рабочего режима не более 30 мин. Преобра-
зователи рассчитаны на непрерывную круглосуточную работу.
1.2.11 Время преобразования (измерения) не более 0,1 с.
1.2.12 Время установления выходного аналогового сигнала преобразова-
телей при скачкообразном изменении входного сигнала по последовательной цепи
от нулевого значения до любого в пределах диапазона измерений не более 0,5 с.
1.2.13 Пульсация выходного аналогового сигнала на максимальной на-
грузке не более 90 мВ для преобразователей с диапазоном изменений выходного
сигнала от 0 до 5 мА, -5...0...+5 мА, 0...2,5...5 мА и не более 60 мВ для преобразо-
вателей с диапазоном изменений выходного сигнала от 4 до 20 мА, 4...12...20 мА,
0…20 В, 0…10…20 В.
1.2.14 Преобразователи обеспечивают передачу измеренных и
вычисляемых параметров в соответствии с таблицами
1,
2 по цифровым
интерфейсам RS485, Ethernet и Wi-Fi.
Поддерживаемые интерфейсы и протоколы обмена:
- RS485, доступные варианты:
а) ModBus RTU, скорость обмена 9600-57600 бит/сек;
б) ГОСТ Р МЭК 60870-5-101-2006;
- Ethernet, доступные варианты:
а) ModBus ТСР;
б) ГОСТ Р МЭК 60870-5-104-2004;
- Wi-Fi, протокол обмена назначается при настройке, доступные варианты:
а) ModBus ТСР;
б) ГОСТ Р МЭК 60870-5-104-2004.
1.2.15 Преобразователи, имеющие исполнение с интерфейсом
(-ами)
Ethernet, имеют функцию
«Часы реального времени» с поддержкой
синхронизации от внешнего сервера по протоколу SNTP. Точность отсчета
времени часов составляет не более 500 мкс. При отсутствии синхронизации часов
преобразователя от внешнего источника уход времени не превышает 0,3 с в сутки.
13
Преобразователи, имеющие исполнение с интерфейсом (-ами) Ethernet,
RS485, Wi-Fi сохраняют во встроенной памяти журнал событий.
Примечание - при возникновении записи в журнале событий (в части
параметров качества электроэнергии (ПКЭ)) на панели преобразователя светится
диод «!», светодиод гаснет при очистке журнала событий.
Таблица кодов журнала событий
Код события
Расшифровка
Примечание
0
Нет события
1
Включение
2
Выключение
3
Провал напряжения: начало
4
Провал напряжения: завершение
значение напряжения в %
5
Прерывание напряжения: начало
6
Прерывание напряжения: завершение
7
Перенапряжение: начало
8
Перенапряжение: завершение
9
Отклонение частоты: начало
10
Отклонение частоты: завершение
значение частоты в Гц
11
Ошибка чередования фаз: начало
12
Ошибка чередования фаз: завершение
13
Включение дискретного входа
номер дискретного входа
14
Выключение дискретного входа
номер дискретного входа
15
Включение дискретного выхода
номер дискретного выхода
16
Выключение дискретного выхода
номер дискретного выхода
1.2.16 Преобразователи имеют возможность выбора вида отображаемых
на экране текущих параметров (приставка к единицам СИ) при помощи кнопок
управления на передней панели и/или через цифровые интерфейсы RS485, Ether-
net, Wi-Fi с помощью программы конфигуратора.
1.2.17 Преобразователи имеют единичные светодиодные индикаторы для
указания дополнительной информации о текущих параметрах.
1.2.18 Преобразователи имеют возможность оперативного изменения яр-
кости свечения индикации (ЖК-дисплея, единичных светодиодных индикаторов)
через цифровые интерфейсы RS485, Ethernet, Wi-Fi с помощью программы кон-
фигуратора и/или от кнопок управления на передней панели.
1.2.19 Преобразователи могут иметь дискретные входа в соответствии с
таблицей 6. Состояние дискретных входов должно передаваться по интерфейсам
RS485, Ethernet, Wi-Fi.
14
Таблица 6
Параметр g *
Вид и параметры дискретных входов
х
Дискретные входы отсутствуют
8 дискретных входов с видом входного сигнала «сухой контакт»
с максимальным током в цепях сигнализации 10 мА (Rлинии = 0 Ом),
DI
напряжением на разомкнутых клеммах: 24 В,
защитой от дребезга - фильтрация дребезга - 10 мс (определение методом трех
выборок по 5 мс), с гальваническим разделением от остальных цепей прибора.
* Параметр кода условного обозначения Еа - b - с - d - e - f - g - h - i - j - k
1.2.20 Преобразователи могут иметь исполнение с дискретными
выходами гальванически разделенным от остальных цепей, с коммутацией
постоянного напряжения до 30 В и током до 5 А или переменного напряжения до
250 В и током до 5А по каждому выходу.
1.2.21 Преобразователи могут иметь исполнение с выходными
аналоговыми сигналами. Диапазон изменений выходного аналогового сигнала
должен соответствовать таблице 7.
Таблица 7
Условное обозначение
Диапазон изменений
Нормирующее значение
аналогового выхода
выходного аналогового
выходного аналогового
(параметр h *)
сигнала, мА
сигнала, мА
А
от 0 до 5
5
В
от 4 до 20
20
С
от 0 до 20
20
АР
0...2,5...5
5
ВР
4...12...20
20
ЕР
-5...0...+5
5
СР
0…10…20
20
* Параметр кода условного обозначения Еа - b - с - d - e - f - g - h - i - j - k
1.2.22 Электрическое сопротивление изоляции между цепями, указанны-
ми в таблице 8, в нормальных условиях не менее 40 МОм.
1.2.23 Электрическая изоляция различных цепей преобразователей между
собой и по отношению к корпусу выдерживает при нормальных условиях в
течение
1 мин действие испытательного напряжения переменного тока
практически синусоидальной формы частотой от 45 до 65 Гц с действующим
значением в соответствии с таблицей 8.
1.2.24 Пределы допускаемой основной приведенной погрешности γх
преобразователей по измеряемому или вычисляемому параметру Х не превышают
значений, указанных в таблице 9.
15
Таблица 8
Испытательное напряжение, В, между цепями
Ана-
Цепь
лого-
Корпус
Цепи U
Цепи I
питания
вый
выход
Исполнение
Дискрет-
Дискрет-
Дискрет-
Дискрет-
преобразователя
ный вход,
ный вход,
ный вход,
ный вход,
Цепи
дискрет-
дискрет-
дискрет-
дискрет-
Цепь
Цепь
Цепь
U,
ный/ана-
Цепи
ный/ана-
ный/ана-
ный/ана-
пи-
пита-
пита-
Интер-
цепи
логовый
I
логовый
логовый
логовый
тания
ния
ния
фейс
I
выход,
выход,
выход,
выход,
интер-
интер-
интер-
интер-
фейсы
фейсы
фейсы
фейсы
Еа-100В-с-220ВУ-e-
2200
2200
2200
820
1350
820
1350
820
1350
500
f-g-h-i-j-k
Еа-400В(380В) -с-
2200
2200
2200
2200
2200
1350
2200
2200
1350
500
220ВУ-e-f-g-h-i-j-k
Еа-100В-с-24ВН-e-f-
2200
2200
2200
820
820
820
820
820
1350
500
g-h-i-j-k
Еа-400В(380В)-с-
2200
2200
2200
2200
1350
1350
2200
2200
1350
500
24ВН-e-f-g-h-i-j-k
Таблица 9
Нормирующее
Измеряемый параметр
γ
, %
∆Х
X
значение
Действующее значение фазного напряжения
Uф.ном
0,02Uном ≤ U ≤ 1,2 Uном
±0,2
Действующее значение линейного напряжения
Uл.ном
0,02Uном ≤ U ≤ 1,2 Uном
±0,2
Действующее значение фазного тока
Iф.ном
0,02ном ≤ I ≤ 2,0 Iном
±0,2
-
Активная мощность фазы нагрузки
Рф.ном
Суммарная активная мощность
Рном
Реактивная мощность фазы нагрузки
±0,5
Qф.ном
Суммарная реактивная мощность
Qном
Полная мощность фазы нагрузки
Sф.ном
Суммарная полная мощность
Sном
Частота сети, Гц*
-
±0,01
-
* Нормальная область значений входного сигнала
должна быть от 40 % номинального
значения (нижнее значение входного сигнала) до 200 % номинального значения (верхнее
значение входного сигнала)
1.2.25 Пределы допускаемой основной приведенной погрешности в
нормальных условиях применения при измерении выходных аналоговых сигналов
равны ± 0,5 %.
16
Предел допускаемой основной погрешности выражен в виде приведен-
ной погрешности. Нормирующие значения выходного аналогового сигнала и по-
казаний приведены в таблице 7.
Погрешность преобразователя нормируется без учета погрешностей
трансформаторов напряжения и тока.
1.2.26 Пределы допускаемой основной погрешности измерений (преобра-
зований) показателей КЭ соответствуют значениям, приведенным в таблице 10.
Таблица 10
Диапазон
Предел погрешно-
Параметр
измерений
сти измерений *
Частота (f), Гц
(45…55) Гц
∆ = ±0,01
Отклонение частоты (∆f), Гц
(-5…5) Гц
∆ = ±0,01
Длительность провала напряжения (∆tп), с
(0,02…60) с
∆ = ±0,02
Глубина провала напряжения (δUп), %
(10…95) %
∆ = ±0,2
Длительность прерывания напряжения (∆tпрер), с
(0,02…60) с
∆ = ±0,02
Длительность временного перенапряжения (∆tпер.), с
(0,02…60) с
∆ = ±0,02
* Обозначение погрешности: ∆ - абсолютная
1.2.27 Основная погрешность преобразователей при изменении
напряжения питания в пределах, указанных в таблице 5, не превышает пределов
допускаемой основной погрешности, указанных в таблицах 9, 10 и в 1.2.25.
1.2.28 Пределы допускаемых дополнительных погрешностей измерений,
вызванных изменением влияющих величин от нормальных значений, равны
значениям, приведенным в таблице 11.
Таблица 11
Значение
Дополнительная
Влияющая величина
влияющей
погрешность
величины
γХ1 , %
ΔХ1
1
2
3
4
Температура окружающего воздуха, ºС
-40...+70
измерение токов и напряжений
(-20…+70)*
±0,2/10 ºС
измерение мощности
±0,5/10 ºС
измерение коэффициента мощности
±0,5/10 ºС
измерение частоты
±0,005/10 ºС
Относительная влажность воздуха, %
95
измерение токов и напряжений
при t = +35 ºС
±0,2
измерение мощности
±0,5
измерение коэффициента мощности
(90
±0,5
измерение частоты
при t = +30 ºС)*
±0,005
17
Окончание таблицы 11
1
2
3
4
Внешнее однородное магнитное поле постоянного или
0,4
переменного тока с частотой входного сигнала при самом
неблагоприятном направлении и фазе магнитного поля, кА/м
измерение токов и напряжений
±0,2
измерение мощности
±0,5
измерение коэффициента мощности
±0,5
измерение частоты
±0,005
Частота сети, Гц
45...55
измерение токов и напряжений
±0,4
измерение мощности
±0,5
измерение коэффициента мощности
±0,5
Коэффициент мощности cosφ (sinφ)
±(0,5...1)
измерение активной (реактивной) мощности
±0,5
* в скобках указаны значения для преобразователей, имеющих исполнение с ЖК-дисплеем
1.2.29 При измерении выходных аналоговых сигналов пределы допус-
каемых дополнительных приведенных погрешностей преобразователей, вызван-
ных отклонением влияющих величин от нормальных значений, равны:
а)
± 0,4 % - при изменении температуры окружающего воздуха от
(20 ± 5) ºС до минус 40 (минус 20) и плюс 70 ºС на каждые 10 ºС;
б) ± 1,0 % - при воздействии относительной влажности:
(95 ± 3) % при температуре 35 ºС;
(90 ± 3) % при температуре 30 ºС для преобразователей с ЖК-дисплеем;
в) ± 0,5 % - при влиянии внешнего однородного магнитного поля постоян-
ного или переменного тока с частотой входного сигнала, с магнитной индукцией
0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля;
г) ± 0,5 % - при изменении коэффициента мощности в диапазоне от 0 до
плюс 1, от плюс 1 до 0, от 0 до минус 1, от минус 1 до 0;
д) ± 0,25 % - при изменении напряжения сети постоянного тока универ-
сального питания от номинального значения 220 В до 130 В и 370 В и при изме-
нении напряжения сети переменного тока универсального питания от номиналь-
ного значения 220 В до 90 В и 264 В.
1.2.30 Преобразователи являются тепло- и холодоустойчивыми в
диапазоне температур от минус 40 (минус 20) до плюс 70 °С, при этом пределы
допускаемой дополнительной погрешности, вызванной изменением температуры
окружающего воздуха от нормальной (20 ± 5) °С до любой температуры в
рабочем диапазоне температур на каждые 10 °С, не превышают значений,
указанных в таблице 11.
18
1.2.31 При изменении температуры окружающего воздуха от (20 ± 5) ºС
до минус 40 (минус 20) и плюс 70 ºС на каждые 10 ºС пределы допускаемой до-
полнительной погрешности измерений КЭ не превышают 0,5 предела допускаемой
основной погрешности измерения соответствующего параметра (таблица 10) на
каждые 10 °С отклонения температуры окружающей среды от температуры нор-
мальных условий применения.
1.2.32 При изменении относительной влажности воздуха от нормальной
(30-80) до 90 % при температуре 30 °С пределы допускаемой дополнительной
погрешности измерений КЭ не превышают величины предела допускаемой
основной погрешности измерения соответствующего параметра (таблица 10).
1.2.33 Пределы допускаемой дополнительной погрешности измерений КЭ,
обусловленной воздействием внешнего однородного постоянного или переменного
(синусоидального изменяющегося во времени) магнитного поля напряженностью до
0,4 кА/м при самом неблагоприятном направлении и фазе магнитного поля, не пре-
вышают 0,5 предела допускаемой основной погрешности измерения соответствую-
щего параметра (таблица 10).
1.2.34 Преобразователи выдерживают кратковременные перегрузки
входным сигналом с кратностью от номинального значения сигнала в
соответствии с таблицей 12.
Таблица 12
Кратность
Длительность
Интервал
Наименование
Число
каждой
между двумя
цепей приборов
перегрузок
тока
напряжения
перегрузки, с
перегрузками, с
2
-
10
10
10
Последовательные
7
-
2
15
60
цепи (тока)
10
-
5
3
2,5
20
-
2
0,5
0,5
Параллельные цепи
-
1,5
9
0,5
15
(напряжения)
1.2.35 Последовательные и параллельные цепи преобразователя
выдерживают в течение
2 часов перегрузку соответственно током и
напряжением, равным 150 % от номинального значения, при номинальном
значении коэффициента мощности.
19
1.2.36 Преобразователи устойчивы:
- к разрыву нагрузки на аналоговом выходе при номинальном значении
входного сигнала;
- к заземлению любого выходного зажима аналогового выхода.
Величина напряжения на разомкнутых выходных зажимах при этом не
превышает 30 В.
При заземлении выходного зажима преобразователи должны соответст-
вовать требованиям 1.2.24, 1.2.25, 1.2.26.
1.2.37 По устойчивости к механическим воздействиям преобразователи
являются виброустойчивыми и вибропрочными, группа N1 по
ГОСТ Р 52931-2008, т.е. преобразователи устойчивы и прочны к воздействию
синусоидальной вибрации в диапазоне частот от 10 до 55 Гц при амплитуде
смещения 0,15 мм.
1.2.38 Преобразователи являются ударопрочными, т.е. сохраняют свои
характеристики при воздействии:
- механических ударов одиночного действия: максимальное ускорение
300 м/с2, длительность импульса 6 мс, число ударов по каждому направлению
воздействия 3;
- механических ударов многократного действия: число ударов в минуту
от 10 до 50, максимальное ускорение 100 м/с2, длительность импульса 16 мс,
число ударов по каждому направлению воздействия - 1000.
1.2.39 Преобразователи являются тепло-, холодо-, влагопрочными, т. е.
сохраняют свои характеристики после воздействия на них температуры от
минус 50 до плюс 70 °С и относительной влажности воздуха не более 95 % при
температуре плюс
35 °С, соответствующих предельным условиям
транспортирования
1.2.40 Преобразователи в транспортной таре обладают прочностью при
транспортировании, т. е. выдерживают без повреждений в течение
1 часа
транспортную тряску с ускорением 30 м/с2 , частотой от 80 до 120 ударов в
минуту.
1.2.41 По защищенности от воздействия твердых тел преобразователи
соответствуют коду IP20 по ГОСТ 14254-2015.
20
1.2.42 Требования к электромагнитной совместимости
1.2.42.1 Преобразователи удовлетворяют требованиям, предъявляемым
по электромагнитной совместимости в соответствии с ГОСТ Р МЭК 61326-1-
2014 для оборудования класса А. Помехоустойчивость приборов удовлетворяет
критерию качества функционирования «А» по ГОСТ Р МЭК 61326-1-2014.
1.2.42.2 Уровень индустриальных помех при работе преобразователей не
превышает значений, установленных ГОСТ 30805.22-2013 для оборудования
класса A.
1.2.42.3 Преобразователи устойчивы к электростатическим разрядам по
степени жесткости 3, по критерию качества функционирования А согласно
ГОСТ 30804.4.2-2013.
1.2.42.4 Преобразователи устойчивы к наносекундным импульсным по-
мехам по степени жесткости 3 для цепей интерфейса, по степени жесткости 4 для
цепей измерения, по критерию качества функционирования А согласно
ГОСТ 30804.4.4-2013.
1.2.42.5 Преобразователи устойчивы к микросекундным импульсным
помехам большой энергии по критерию качества функционирования А согласно
ГОСТ Р 51317.4.5-99:
- по степени жесткости 3 при воздействии помехи по цепи питания («провод
- провод»), по критерию качества функционирования А согласно
ГОСТ Р 51317.4.5-99;
- по степени жесткости 2 при воздействии помехи по цепи питания («провод
- земля»), по критерию качества функционирования А согласно
ГОСТ Р 51317.4.5-99;
- по степени жесткости 3 при воздействии помехи по цепям интерфейса,
сигнальным цепям и дискретным входам, по критерию качества функционирова-
ния А согласно ГОСТ Р 51317.4.5-99.
1.2.42.6 Преобразователи устойчивы к динамическим изменениям в це-
пях электропитания:
- при провалах напряжения 30 % от Uном (1 период); 60 % от Uном (50 перио-
дов) по критерию качества функционирования А согласно ГОСТ 30804.4.11-2013;
21
- при прерывании напряжения 50 % от Uном (1 период) по критерию каче-
ства функционирования А; 100 % от Uном (50 периодов) по критерию качества
функционирования В согласно ГОСТ 30804.4.11-2013.
1.2.42.7 Преобразователи устойчивы к воздействию радиочастотного
электромагнитного поля по степени жесткости 3, по критерию качества функ-
ционирования А согласно ГОСТ 30804.4.3-2013.
1.2.42.8 Преобразователи устойчивы к кондуктивным помехам наведен-
ными радиочастотными электромагнитными полями по степени жесткости 3, по
критерию качества функционирования А согласно ГОСТ Р 51317.4.6-99.
1.2.42.9 Преобразователи устойчивы к колебательным затухающим по-
мехам по степени жесткости 3, по критерию качества функционирования А со-
гласно ГОСТ Р 51317.4.12-99.
1.2.42.10 Преобразователи устойчивы к кондуктивным помехам про-
мышленной частоты по степени жесткости 4, по критерию качества функциони-
рования А согласно ГОСТ Р 51317.4.16-2000.
1.2.42.11 Преобразователи устойчивы к влиянию несинусоидальности
напряжения (влияние гармоник) согласно ГОСТ 32144-2013.
1.2.43 Требования к конструкции
1.2.43.1 Габаритные размеры преобразователей не более 162×106×63 мм.
1.2.43.2 Масса преобразователей не более 0,6 кг.
1.2.43.3 Подключение осуществляется клеммными соединителями «под
винт» для проводов сечением 2,5 мм2.
1.2.44 Требования к надежности
1.2.44.1 Средняя наработка на отказ для преобразователей, не имеющих
исполнения с ЖК-дисплеем, не менее 250000 ч. Средняя наработка на отказ для
преобразователей, имеющих исполнения с ЖК-дисплеем, не менее 150000 ч.
1.2.44.2 Преобразователи относятся к восстанавливаемым, ремонтируе-
мым изделиям. Среднее время восстановления работоспособного состояния пре-
образователей не более 2 ч.
1.2.44.3 Средний срок службы преобразователей, не имеющих исполнения с
ЖК-дисплеем, не менее 20 лет. Средний срок службы преобразователей, имеющих
исполнения с ЖК-дисплеем, не менее 15 лет.
22
1.3 Дополнительные параметры и характеристики преобразователей,
предназначенных для эксплуатации на морских судах
1.3.1 Преобразователи устойчивы к отклонению напряжения и частоты от
номинальных значений параметров питания, указанных в таблице 13. Основная по-
грешность преобразователей при отклонении напряжения и частоты питания не пре-
вышает пределов допускаемой основной погрешности, указанных в 1.2.24 - 1.2.26.
Преобразователи, получающие питание от аккумуляторных батарей, на-
дежно работают при отклонениях напряжения питания от +30 до -25 % от номи-
нального значения.
Трехкратное исчезновение питания в течение 5 мин продолжительностью
по 30 с не оказывает влияния на работоспособность преобразователей.
Таблица 13
Отклонение от номинальных значений
Параметр питания
кратковременное
длительное, %
%
время, с
Напряжение
+ 6…- 10
± 20
1,5
(переменный ток)
Частота
± 5
± 10
5
Напряжение
5
Циклические
(постоянный ток)
± 10
отклонения
10
Пульсации
1.3.2 Преобразователи по климатическим воздействиям являются:
- теплоустойчивыми при температуре плюс 55 °С, холодоустойчивыми
при температуре минус 40 °С, пределы допускаемой дополнительной погрешно-
сти на каждые 10 °С, вызванной изменением температуры окружающего воздуха
в интервале рабочих температур от нормальной (20 ± 5) °С до любой в пределах
от минус 30 до плюс 55 °С, не должны превышать 0,5 пределов допускаемой ос-
новной погрешности;
- работоспособны при температуре плюс 70 °С (не вызывают поврежде-
ний систем автоматизации, их элементов и устройств);
- холодопрочными при температуре минус 50 °С.
1.3.3 Преобразователи являются влагоустойчивыми.
Пределы допускаемой дополнительной погрешности при изменении от-
носительной влажности от нормальной (30-80) % при температуре (20 ± 2) °С до
23
(80 ± 3) % при температуре (40 ± 2) °С, а также до (95 ± 3) % при температуре
(25 ± 2) °С не превышают пределов допускаемой основной погрешности.
1.3.4 Преобразователи являются вибропрочными при воздействии вибра-
ции с частотами, указанными в таблице 14.
Таблица 14
Длительные испытания
Кратковременные испытания
Поддиапазон
Амплитуда,
Амплитуда,
частот, Гц
Время, ч
Время, ч
мм
мм
2 - 8
1,4
450
2,5
9
8 - 16
0,7
220
1,3
4,5
16 - 31,5
0,35
110
0,7
2,2
31,5 - 63
0,2
55
0,35
1,1
63 - 80
0,12
25
0,2
0,5
1.3.5 Преобразователи являются виброустойчивыми при воздействии
вибрации с частотами от 2 до 100 Гц: при частотах от 2 до 13,2 Гц - с амплитудой
перемещений ± 1 мм и при частотах от 13,2 до 100 Гц - с ускорением 7 м/с2
(0,7 g).
1.3.6 Преобразователи являются ударопрочными при воздействии ударов
поочередно в каждом из трех взаимно перпендикулярных направлений с ускоре-
нием не менее 7 g и частотой от 40 до 80 ударов в минуту. Количество ударов не
менее 1000. Удары равномерно распределены между испытаниями при различных
положениях преобразователя.
Длительность действия ударного ускорения соответствует требованиям,
указанным в таблице 15.
Таблица 15
Значение низшей резонансной частоты
Длительность действия
преобразователя, Гц
ударного ускорения, мс
До 60
18 ± 5
60 - 100
11 ± 4
100 - 200
6 ± 2
200 - 500
3 ± 1
Примечание - если технические характеристики оборудования не обеспечивают требуемой
длительности действия ударного ускорения, то допускается проведение испытаний с длитель-
ностью действия ударного ускорения, определяемой по формуле J = 3000/f, где J - длительность
ударного ускорения (мс), f - низшая резонансная частота преобразователя, Гц.
1.3.7 Преобразователи являются удароустойчивыми при воздействии уда-
ров поочередно в каждом из трех взаимно перпендикулярных направлений с ус-
24
корением 50 м/с2 (5 g), длительностью 10 - 15 мс, числом ударов в каждом на-
правлении - 20, частота следования ударов 40 - 80 мин.
1.3.8 Преобразователи являются устойчивы к воздействию соляного
(морского) тумана.
1.3.9 Преобразователи являются устойчивыми к нагреванию.
1.3.10 По защищенности от воздействия твердых тел преобразователи со-
ответствуют степени защиты со стороны передней панели IP20 по
ГОСТ 14254-96.
1.3.11 Требования по электромагнитной совместимости
1.3.11.1 Для преобразователей, размещаемых в машинных и других за-
крытых помещениях судна, уровни напряжения радиопомех, создаваемых в цепях
питания, не превышают следующих значений в диапазонах частот:
- от 10 до 150 кГц - от 120 до 69 дБ (мкВ/м);
- от 150 до 500 кГц - 79 дБ (мкВ/м);
- от 500 кГц до 30 МГц - 73 дБ (мкВ/м).
Для измерения уровня радиопомех используется эквивалент сети и квази-
пиковый приемник. Ширина полосы пропускания приемника при измерениях в
частотном диапазоне от 10 до 150 кГц должна быть 200 Гц, а в частотном диапа-
зоне от 150 кГц до 30 МГц - 9 кГц.
1.3.11.2 Для преобразователей, размещаемых в машинных и других за-
крытых помещениях, уровни создаваемого электромагнитного поля радиопомех
на расстоянии 3 м от преобразователей не превышают следующих значений в
диапазонах частот:
- от 150 кГц до 30 МГц - от 80 до 50 дБ (мкВ/м);
- от 30 МГц до 100 МГц - от 60 до 54 дБ (мкВ/м);
- от 100 до 2000 МГц - 54 дБ (мкВ/м), за исключением диапазона от
156 до 165 МГц, где устанавливается 24 дБ (мкВ/м).
Для измерений используется квазипиковый измерительный приемник.
Ширина полосы пропускания приемника в диапазоне частот от 150 кГц до 30
МГц и от 156 до 165 МГц должна быть 9 кГц, а в диапазоне частот от 30 до 156
МГц и от 165 МГц до 1 ГГц - 120 кГц.
25
1.3.11.3 Преобразователи для обеспечения электромагнитной совмести-
мости в части воздействия постоянного и переменного (50 Гц) магнитного поля
соответствуют классу 2 оборудования в соответствии с требованиями пункта 2.2.1
части XI Правил классификации и постройки морских судов.
1.3.11.4 Преобразователи обладают устойчивостью к электромагнитным
помехам.
1.3.12 Преобразователи обладают плесенеустойчивостью.
26
1.4 Устройство и принцип работы
1.4.1 Конструкция
1.4.1.1 Конструктивно преобразователи выполнены в корпусе для

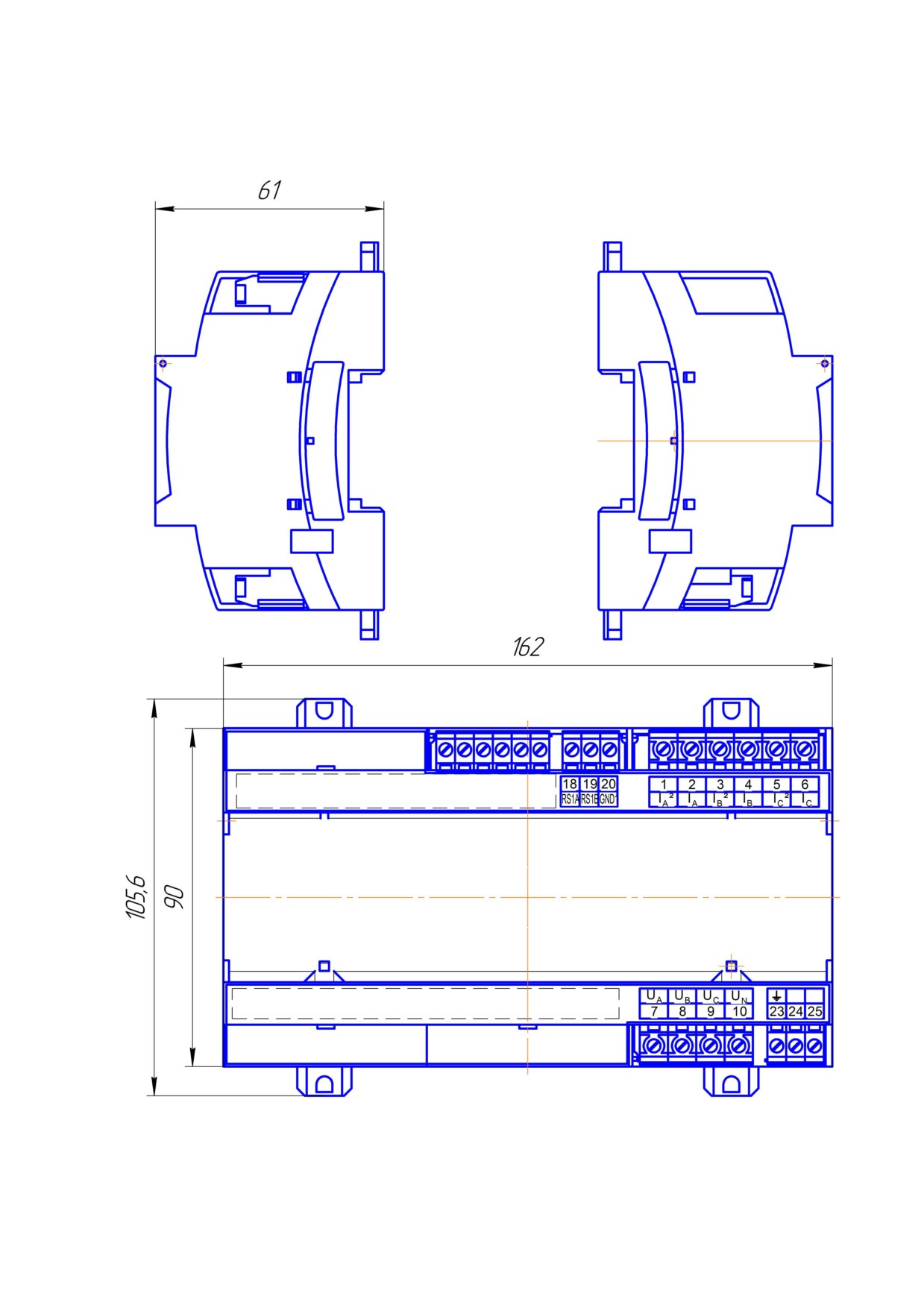

установки на DIN-рейку. Общий вид, габаритные и установочные размеры
приведены в приложении А.
Преобразователь состоит из корпуса и крышки, выполненных из
пластмассы.
На крышку преобразователя наклеена пленка с обозначением всех
необходимых технических данных и назначением клемм разъемов.
1.4.1.2 Все компоненты расположены на соединенных между собой
печатных платах и вставляются со стороны крышки в корпус по направляющим.
Количество плат зависит от исполнения преобразователя
(минимальное
количество печатных плат - четыре, максимальное - семь плат).
1.4.1.3 На корпусе расположены разъемы для подключения
преобразователя к измерительным цепям, к цепи питания, цепям интерфейсов,
цепям дискретных входов и выходов, к цепям аналоговых выходов.
1.4.1.4 В углубление верхней части корпуса устанавливается лицевая
панель с прозрачным окном (для исполнения с ЖК-дисплеем), через который
просматриваются жидкокристаллический дисплей, предназначенный для ото-
бражения значений измеряемых параметров электрической сети, и маленькими
окошками, через которые подсветкой единичными индикаторами отображается
работа опций преобразователя.
1.4.1.4 Назначение ЖК-дисплея (для преобразователей, имеющих данное
исполнение)
Цветной жидкокристаллический дисплей позволяет отображать основ-
ные параметры измерений.
Работа пользователя с ЖК-дисплеем осуществляется с помощью кнопок,
расположенных на панели преобразователя. В нижней области дисплея отобра-
жаются подсказки для кнопок (какая кнопка за что отвечает).
1.4.1.5 Внешние соединения преобразователей

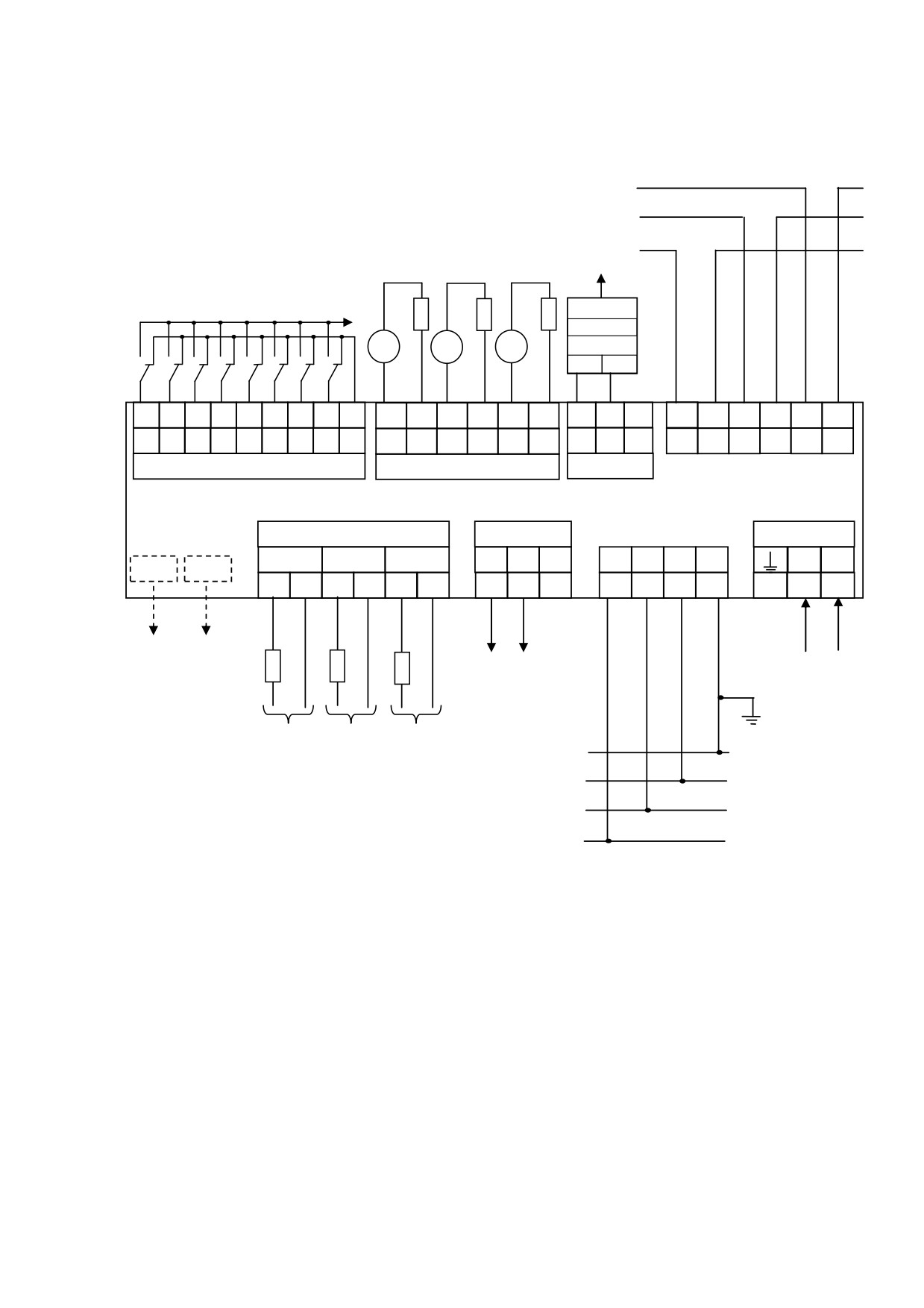

Подключение к преобразователю внешних устройств определяется
назначением контактов разъемов. Схема подключения приведена в приложении Б.
27
Источники входных сигналов - параллельные и последовательные цепи
сети подключаются к контактам «Ua», «Ub», «Uc», «Un», «Ia*», «Ia», «Ib*», «Ib»,
«Ic*», «Ic».
Контакты
«Питание L(+)»,
«Питание N(-)» служат для подключения
напряжения питания от 90 до 264 В переменного тока или от 130 до 370 В
постоянного тока или напряжения питания (24+12/-6) В. Контакт «
» - контакт
защитного заземления.
К контактам «RS485 А1» и «RS485 В1» подключаются соответственно
линия А и линия В интерфейсной линии связи, к контактам «RS485 А2» и «RS485
В2» подключаются линия А и линия В дополнительной интерфейсной линии связи.
К контактам выходов подключаются каналы аналоговых/дискретных
выходов соблюдая полярность.
Разъемы Ethernet 1 и Ethernet 2 служат для подключения одноименных
интерфейсных линий связи.
1.4.2 Принцип работы

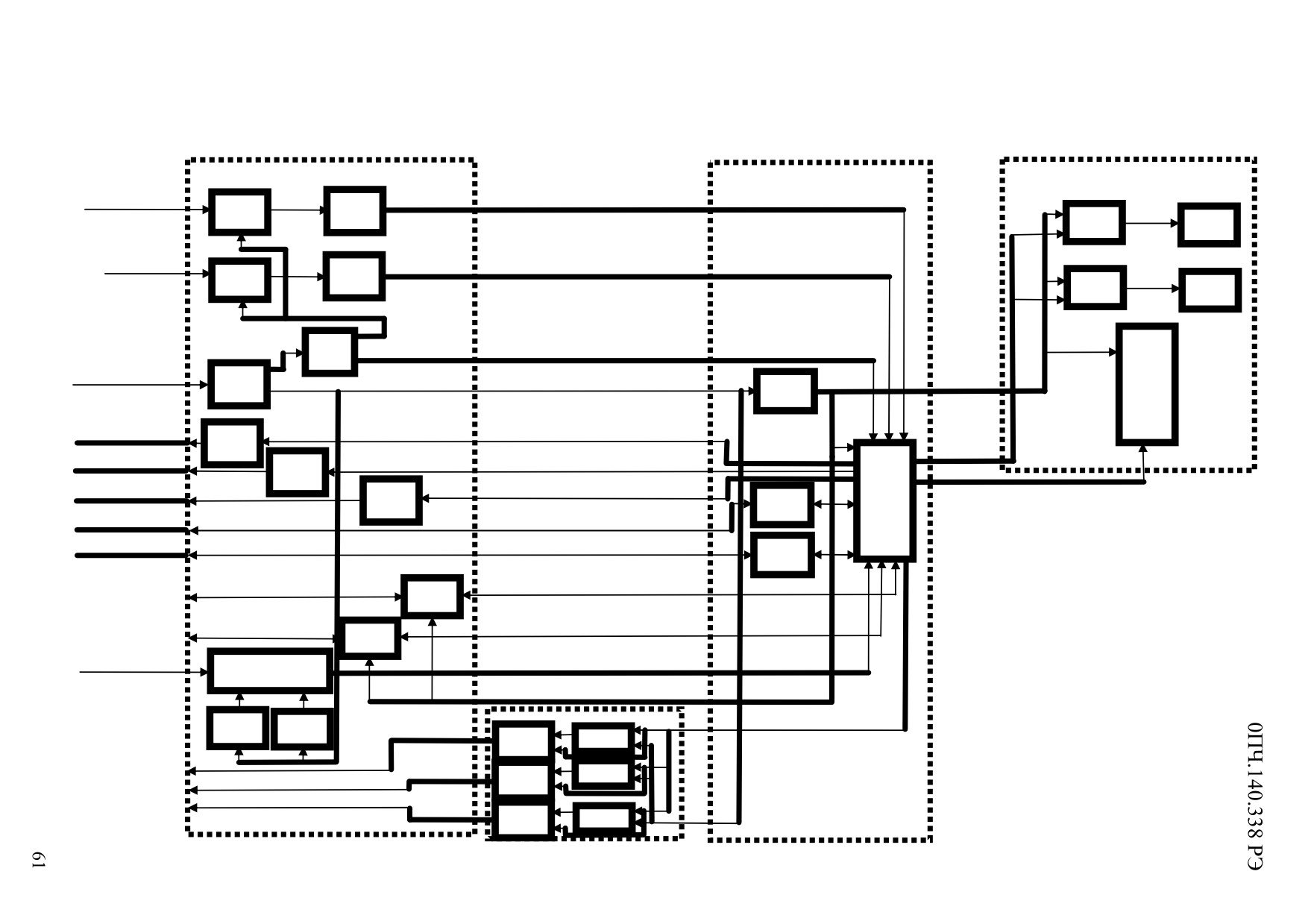

Структурные схемы преобразователей приведены на рисунках В.1, В.2
приложения В.
Входные цепи напряжения ВЦН предназначены для формирования
низкого значения напряжения и представляют собой резистивный делитель и
определяют входное сопротивление по напряжению. Входные цепи по току ВЦТ
представляют собой приборный измерительный трансформатор, который
обеспечивает гальваническую развязку между собой и цепями ВЦН. Усиленные
сигналы от ВЦН и ВЦТ, приведенные к номинальным значениям, поступают на
вход встроенного в микроконтроллер АЦП (аналого-цифровой преобразователь).
Необходимое смещение при измерении переменных сигналов обеспечивается
цепями смещения и источником опорного напряжения ИОН.
Встроенный АЦП производит последовательные измерения значений
преобразуемых сигналов с необходимой для обеспечения метрологических
характеристик точностью.
Процессор обеспечивает математическую обработку результатов
измерений, вычисляет цифровые значения параметров сети.
28
Для питания основных и гальванически изолированных цепей служат
преобразователи напряжения ПН1 - ПН6, которые преобразуют внешнее
напряжение питания до необходимых уровней.
Процессор дополнительно осуществляет прием и передачу сигналов
последовательного интерфейса через узел интерфейса УИ1 и УИ2 в соответствии
с установленным сетевым адресом и скоростью обмена данными и циклическую
передачу данных. Узлы интерфейса обеспечивают гальваническое разделение и
сопряжение по уровням электрических сигналов процессора и интерфейсной
линии связи. Узлы интерфейса УИ3 и УИ4 преобразуют сигналы интерфейса MII
в сигналы Ethernet. В соответствии с установленным ip адресом, маской подсети и
основным шлюзом.
Программируемые аналоговые выходы АВ1, АВ2 являются источниками
унифицированных сигналов постоянного тока, пропорциональных значениям те-
кущих измерений входных и/или отображаемых на ЖК экране сигналов.
Дискретные входы ДВ1 - ДВ8 предназначены для определения состояния
внешних контролируемых цепей сигнализирующих устройств сети. Состояния
дискретных входов передаются по запросам интерфейсной линии связи.
1.5 Маркировка
1.5.1 На преобразователе имеется этикетка, содержащая следующую
информацию:
- тип преобразователя;
- товарный знак завода-изготовителя;
- знак утверждения типа средств измерений;
- порядковый номер преобразователя по системе нумерации
предприятия-изготовителя;
- коэффициенты трансформации внешних измерительных трансформато-
ров тока или напряжения;
- номинальная частота измеряемых сигналов;
- обозначение напряжения питания;
- значение основной приведенной погрешности (для Е849ЭЛ);
- значение испытательного напряжения;
- маркировка, определяющая назначение клемм для внешних соединений.
29
1.5.2 Дата выпуска указывается на корпусе преобразователя.
1.5.3 Преобразователи, прошедшие приемо-сдаточные испытания и
первичную поверку предприятия-изготовителя, имеют знак поверки и клеймо
отдела технического контроля.
1.5.4 При переконфигурировании преобразователя, связанного с
изменением диапазонов показаний, выходных сигналов, разрешается изменять
значения соответствующих коэффициентов трансформации путем корректировки
этикетки на панели и внесения необходимых записей в паспорт преобразователя.
При изменении установленных значений необходимо на этикетке и в
паспорте производить отметку, содержащую дату изменения, должность и
подпись ответственного исполнителя.
30
2 СРЕДСТВА ИЗМЕРЕНИЙ, ИНСТРУМЕНТЫ И ПРИНАДЛЕЖНОСТИ
2.1 Для контроля, регулирования
(настройки), выполнения работ по
техническому обслуживанию и текущему ремонту должны применяться
следующие технические средства:
- установка универсальная пробойная УПУ-10, с погрешностью
установки напряжения ± 10 %;
- мегаомметр М4100/3, класс точности 1,0;
- установка поверочная универсальная «УППУ-МЭ 3.1 К»;
- лабораторный автотрансформатор регулировочный ЛАТР-1М;
- преобразователь интерфейса ПИ-3 RS232/RS485;
- барометр-анероид метрологический БАММ-1;
- гигрометр психометрический ВИТ-2;
- ПЭВМ операционная система Windows 98/2000/NT/ХР.
Примечания
1 Допускается использовать другие средства для задания входных
сигналов, если погрешность задания не превышает
1/5 предела основной
погрешности преобразователя.
2 Допускается использовать образцовые средства с погрешностью
задания сигналов, не превышающей
1/3 предела основной погрешности
преобразователя, с введением контрольного допуска, равного 0,8 от предела
основной погрешности преобразователя.
3 При эксплуатации преобразователей выполнение работ по техническо-
му обслуживанию не требуется.
31
3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
3.1 Меры безопасности
3.1.1 К работам по обслуживанию и эксплуатации преобразователей
допускаются лица, ознакомленные с правилами техники безопасности, имеющие
допуск для работы с электроустановками напряжением до 1000 В и изучившие
настоящее руководство по эксплуатации.
3.1.2 При работе с преобразователями необходимо пользоваться только
исправным инструментом и оборудованием.
3.1.3 Запрещается:
- эксплуатировать преобразователи в режимах, отличающихся от
указанных в настоящем руководстве;
- производить внешние соединения, не сняв все напряжения, подаваемые
на преобразователи.
3.1.4 При подключении питающего напряжения требуется соблюдать
полярность подводящих проводов, а контакты защитного заземления
преобразователей подключать к элементу заземления.
3.2 Подготовка к работе
3.2.1 Преобразователь распаковать и убедиться в отсутствии
механических повреждений. Ознакомиться с паспортом на преобразователь и
проверить комплектность.
3.2.2 Приступая к работе с преобразователем, необходимо внимательно
изучить все разделы настоящего руководства.
3.2.3 Порядок установки
3.2.3.1 Установить преобразователь на DIN-рейку. Крепление должно
быть произведено тщательно, без перекосов.
3.2.3.2 Подключить внешние измерительные и питающие цепи в соответ-
ствии с назначением зажимов (контактов) соединительных разъемов. Схема рас-
положения клеммных соединителей и их назначение приведена в приложении Б.
3.2.3.3 При подключении напряжения питания постоянного тока к
контактам «Питание +(L)», «Питание -(N)» необходимо соблюдать полярность.
32
При подключении напряжения питания переменного тока от 90 до 264 В
к контакту
«Питание +(L)» подключить фазный провод, к контакту «Пита-
ние -(N)» - «нулевой» провод.
3.2.3.4
Подключение проводов осуществляется
клеммными

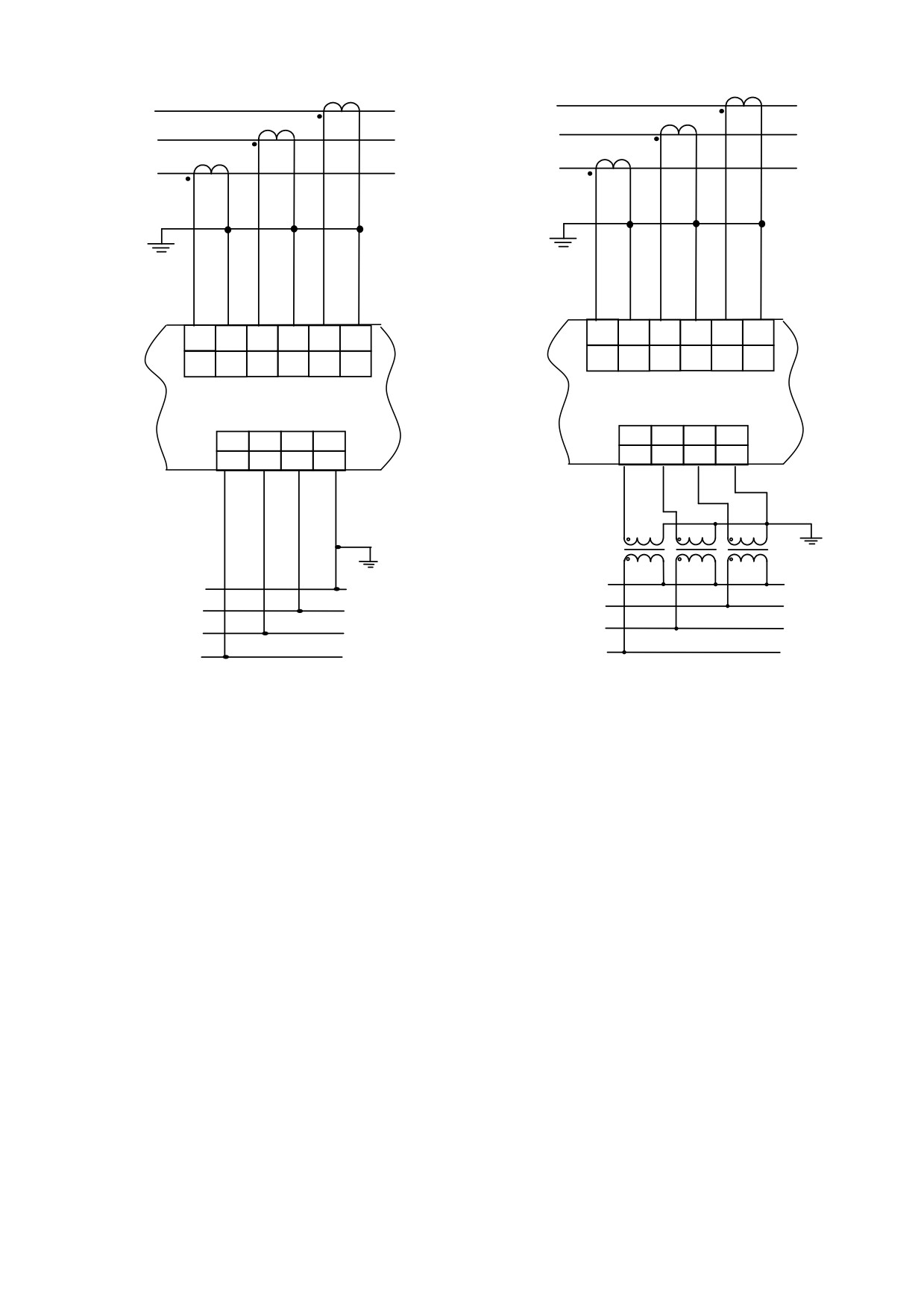

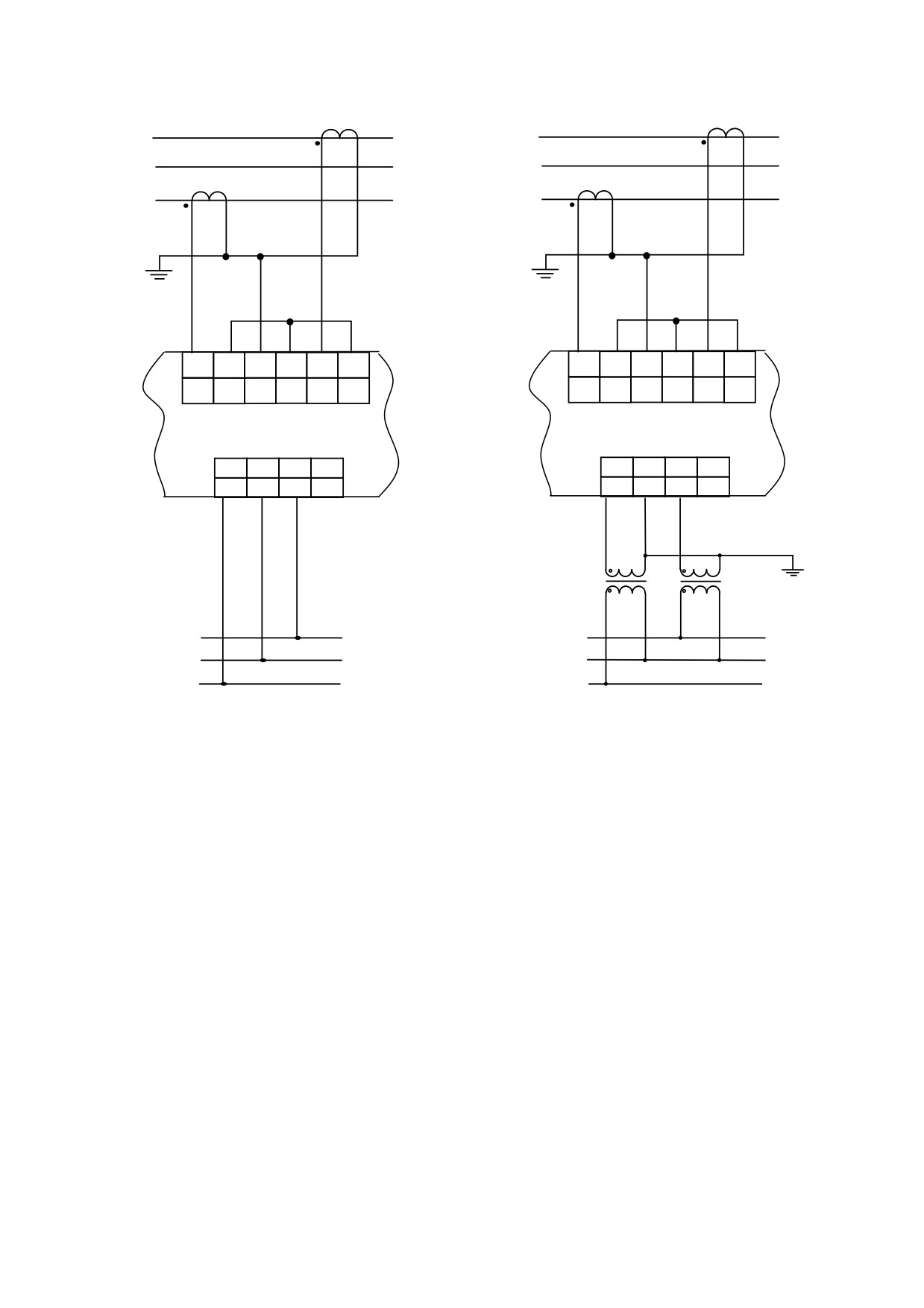

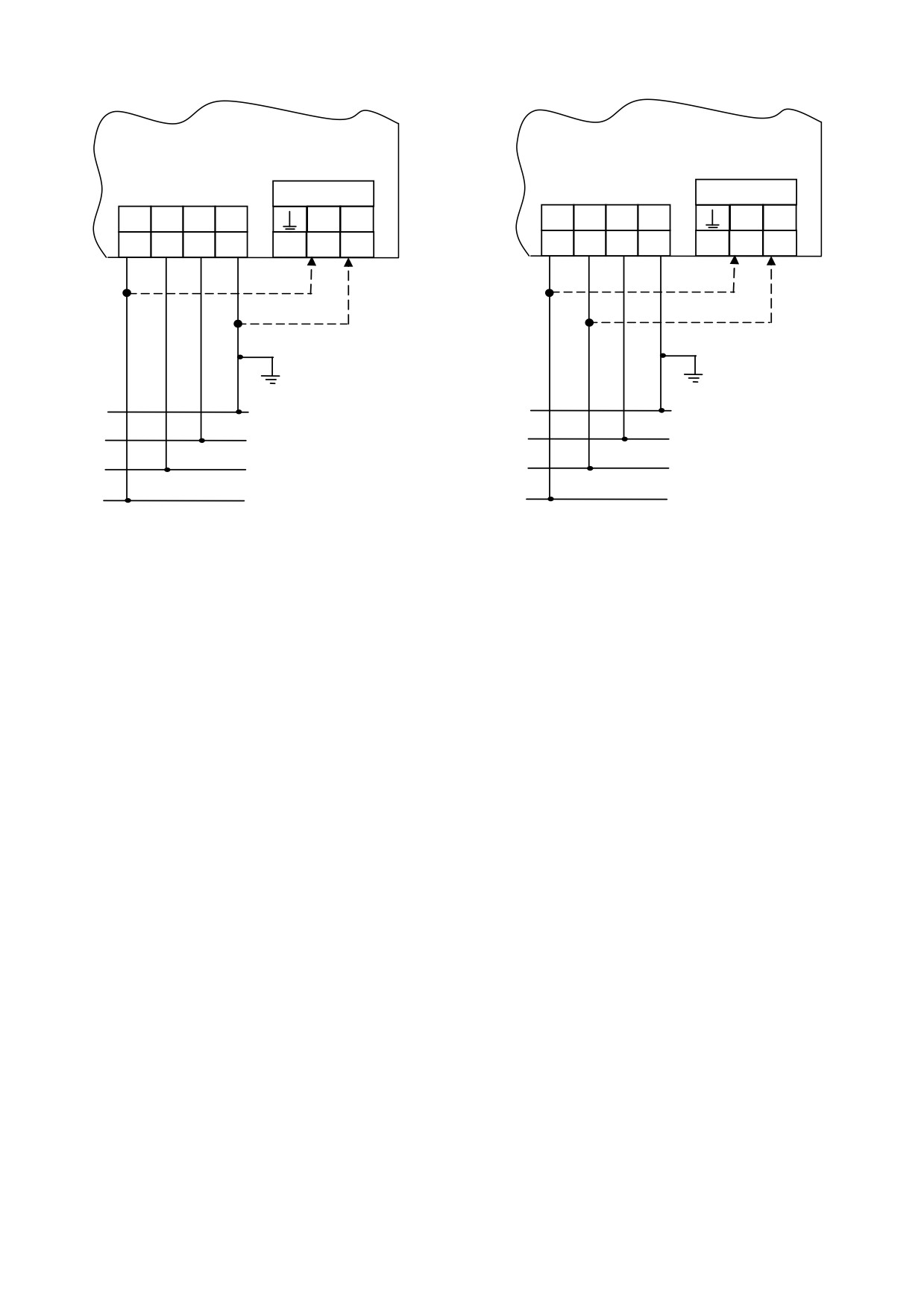

соединителями «под винт» для проводов сечением до 2,5 мм2. Схема внешних
подключений преобразователей приведена в приложении Б.
При подключении измерительных и питающих цепей необходимо
соблюдать меры безопасности, изложенные в подразделе
3.1 настоящего
руководства.
3.2.3.5 Перед подключением преобразователя с помощью фазоуказателя не-
обходимо проверить порядок чередования фаз напряжений измерительных цепей.
В зависимости от вида трехфазной сети (трех/четырехпроводная) реко-
мендуется использовать трех/четырехпроводный кабель или три/четыре однопро-
водных кабеля. Для четырехпроводной сети подключение необходимо произво-
дить к четырем клеммным зажимам с маркировкой фаз А, В, С, N; для трехпро-
водной - к трем клеммным зажимам с маркировкой фаз А, В, С.
3.2.3.6 Обязательным требованием при подключении измерительных
цепей является соблюдение полярности токовых цепей и соответствие их своему
напряжению, а так же порядок чередования фаз напряжений АВС. Изменение
порядка чередования фаз приводит к некорректных показаниям. Изменение на-
правления тока в токовой цепи преобразователя равноценно изменению угла фа-
зового сдвига на 180 градусов.
При прокладке измерительных линий следует выделять их в
самостоятельную трассу
(или несколько трасс) и располагать отдельно от
силовых и других кабелей, создающих высокочастотные и импульсные помехи.
3.2.3.7 Питание к преобразователям рекомендуется подводить проводами
минимальной длины. При питании преобразователей от сети переменного тока
подключение цепей питания следует производить к линии, не связанной с
питанием мощного силового оборудования. Напряжение питания, измеренное на
контактах соединительного разъема преобразователей, должно соответствовать
значению, указанному в таблице 5.
Рекомендуется устанавливать фильтры сетевых помех в линиях питания
преобразователей.
33
3.2.3.8 Включить напряжение на участке цепи передачи электроэнергии,
к которой произведено подключение преобразователя. Проверить правильность
измерения параметров.
Примечание - при ошибочном подключении фаз (неправильная очеред-
ность, нарушение порядка чередования фаз) на панели преобразователя светится ди-
од «АВС» (ошибка чередования фаз), диод гаснет после устранения неисправности.
3.2.4 Порядок снятия/замены
3.2.4.1 Отключить напряжение на участке цепи передачи электроэнергии,
к которой подключен преобразователь.
3.2.4.2 Отсоединить все подключенные провода от преобразователя.
3.2.4.3 Снять преобразователь со щита предварительно убрав крепление.
В случае замены установить новый преобразователь согласно 3.2.3.
3.2.5 Подключение приборов к линиям интерфейса RS485
Подключить провода линий А1, В1
(А2, В2) интерфейса RS485 в
соответствии с назначением контактов. При необходимости провести
согласование линии связи подключением согласующего резистора,
руководствуясь рекомендациями по применению интерфейса RS485.
Необходимые параметры интерфейса (сетевой адрес и скорость обмена)
должны быть настроены до установки преобразователя на DIN-рейку.
На щите может быть проведен контроль установленных параметров или
редактирование их с помощью программы конфигурирования в случае, когда
преобразователь подключен к соответствующей сети.

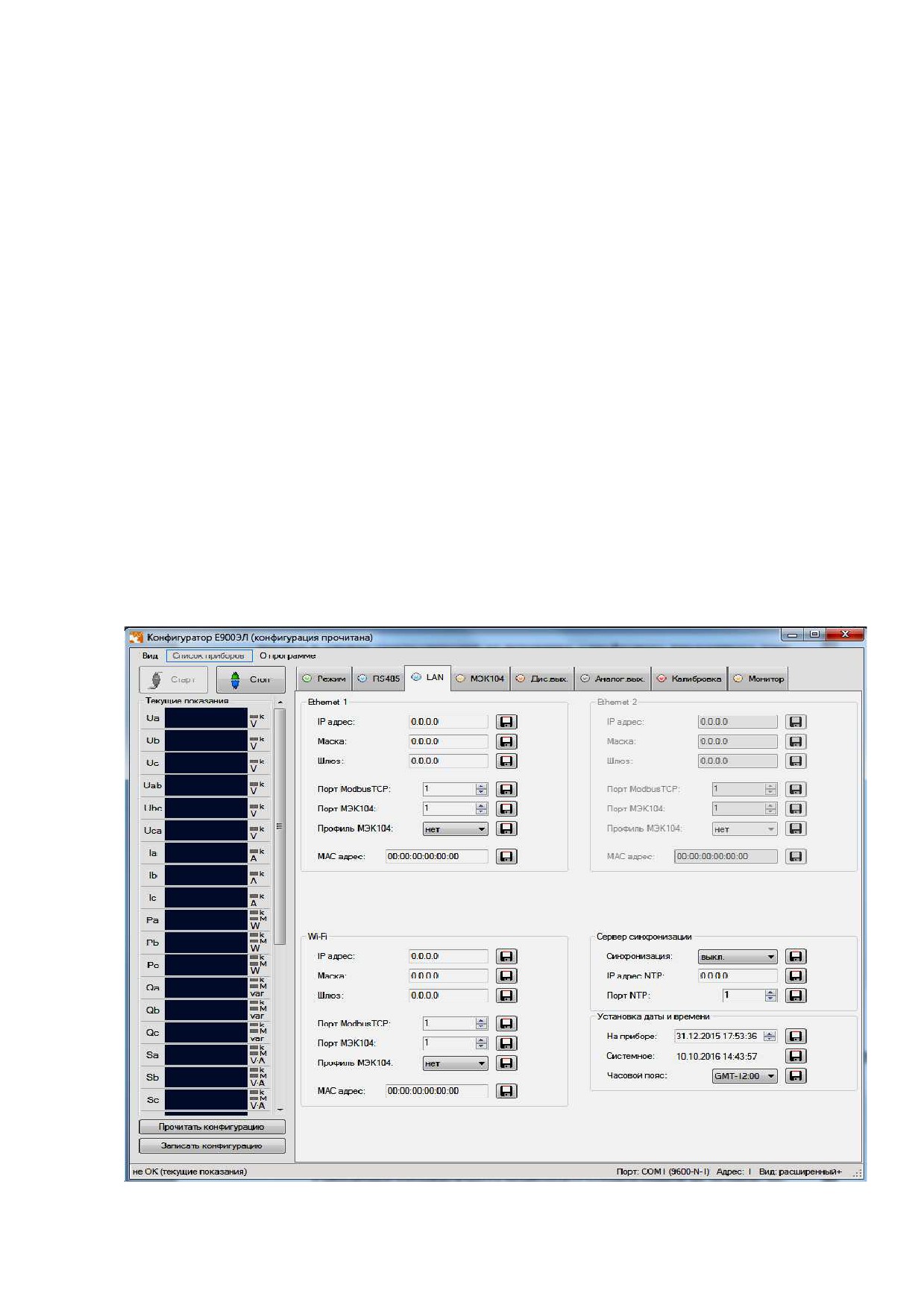

3.2.6 Подключение приборов к линиям интерфейса Ethernet
Подключить провода в соответствии с назначением контактов.
Необходимые параметры интерфейса (адрес, скорость обмена) должны
быть настроены до установки изделий на щит. На щите может быть проведен кон-
троль установленных параметров или редактирование их с помощью программы
конфигурирования в случае, когда изделие подключено к соответствующей сети.
Примечание - Для сигналов, полученных по интерфейсу, но не отобра-
жаемых на ЖК-дисплее, проконтролировать значения расчетным путем.

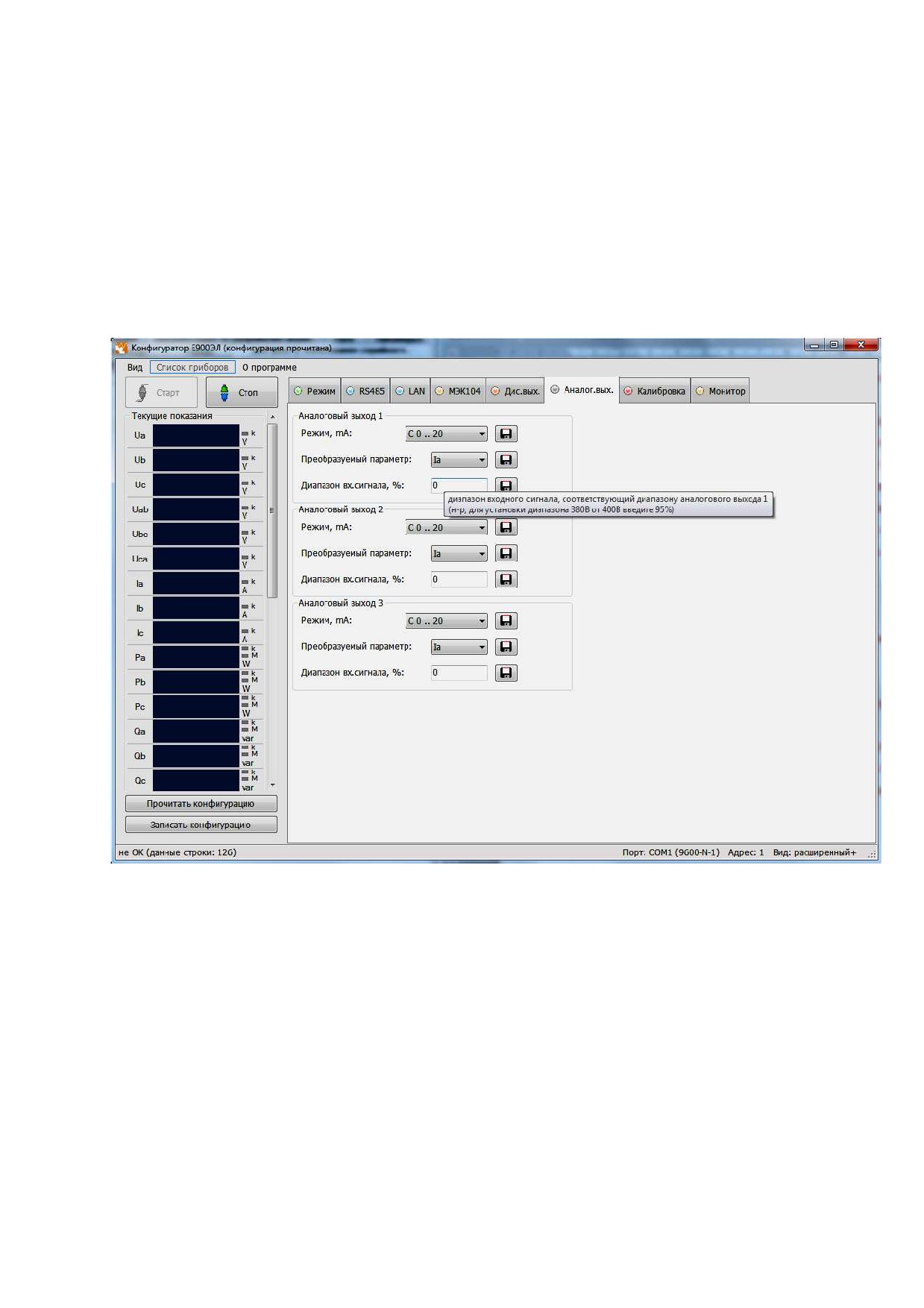

3.2.7 Подключение приборов к линиям аналоговых и дискретных выходов.
Подключить провода в соответствии с назначением контактов, соблюдая
полярность. Необходимые параметры аналоговых выходов (диапазон выходного
34
тока) и дискретных выходов (диапазон срабатывания реле) должны быть настрое-
ны до установки приборов на щит. На щите может быть проведен контроль уста-
новленных параметров или редактирование их с помощью программы конфигу-
рирования в случае, когда прибор подключен к соответствующей сети.
3.2.8 К цепям сигнализации входы ТС подключать к блок-контактам или
выходным контактам реле положения коммутационных аппаратов, в случае
значительной удаленности цепей сигнализации от преобразователя использовать
оптические модули гальванической развязки для ввода сигналов ТС с напряжения
(220 ± 22) В.
3.3 Режимы работы
3.3.1 Преобразователь может функционировать в режимах:
- измерения;
- конфигурирования.
3.3.2 Режим измерения является основным эксплуатационным режимом,
который устанавливается при включении питания.
В данном режиме преобразователь:
- измеряет текущие значения входных величин, вычисляет параметры
трехфазной сети, зависящие от исходных входных величин
- отображает результат преобразования на ЖК-дисплее (при наличии
данного исполнения);
- опрашивает внешние цепи устройств, подключенных к дискретным
входам;
- передает информацию о параметрах сети и состоянии дискретных
входов по интерфейсным каналам по запросам или в циклическом режиме.
- передает информацию в виде унифицированного аналогового сигнала
постоянного тока;
- управляет внешними цепями устройств в соответствии с заданными
параметрами работы дискретных выходов.
Перечень отображаемых и передаваемых параметров приведен в таблице 16.
Выбор параметров для отображения на ЖК-дисплее (при наличии данно-
го исполнения) производится при помощи кнопок «▲», «▼».
35
Таблица 16
Порядок
следования
Параметр
Обозначение
экранов*
Е900ЭЛ
Для четырехпроводной сети
Междуфазные напряжения
UAB, UBC, UCA
Фазные напряжения
UA, UB, UC
Экран 1
Фазные токи
IA, IB, IC
Суммарные значения тока, напряжения, мощностей
P, Q, S, I, U
Частота сети
F
Активная мощность фазы нагрузки
PA, PB, PC
Реактивная мощность фазы нагрузки
QA, QB, QC
Экран 2
Полная мощность фазы нагрузки
SA, SB, SC
Суммарные значения мощностей, коэффициента мощности
P, Q, S, cosφ
Коэффициент мощности по фазам
cosφА, cosφВ, cosφС
Параметры ПКЭ
Длительность провала напряжения
∆tп
Глубина провала напряжения
δUп
Экран 3
Длительность прерывания напряжения
∆tпрер
Длительность временного перенапряжения
∆tпер.
Отклонение частоты
f
Ток, напряжение нулевой последовательности
I0, U0
Экран 4
Значение активной, реактивной энергии
Wp, Wq
Для трехпроводной сети**
Фазные токи (фазы А и С)
IA, IC
Междуфазные напряжения
UAB, UBC, UCA
Экран 1
Суммарные значения тока, линейного напряжения
I, Uлин
Суммарные значения мощностей
P, Q, S
Частота сети
F
Экран 2
Суммарные значения мощностей, коэффициента мощности
P, Q, S, cosφ
Длительность провала напряжения
∆tп
Глубина провала напряжения
δUп
Экран 3
Длительность прерывания напряжения
∆tпрер
Длительность временного перенапряжения
∆tпер.
Отклонение частоты
f
Экран 4
Значение активной, реактивной энергии
Wp, Wq
Е849ЭЛ***
Для четырехпроводной сети
Активная мощность фазы нагрузки
PA, PB, PC
Реактивная мощность фазы нагрузки
QA, QB, QC
Экран 1
Полная мощность фазы нагрузки
SA, SB, SC
Суммарные значения мощностей, коэффициента мощности
P, Q, S, cosφ
Коэффициент мощности по фазам
cosφА, cosφВ, cosφС
Для трехпроводной сети**
Экран 1
Суммарные значения мощностей, коэффициента мощности
P, Q, S, cosφ
* при наличии ЖК-дисплея
** неизмеряемые параметры обозначаются на экране прочерком
*** в зависимости от заказа преобразователь измеряет активную, реактивную, активную и
реактивную мощности
36

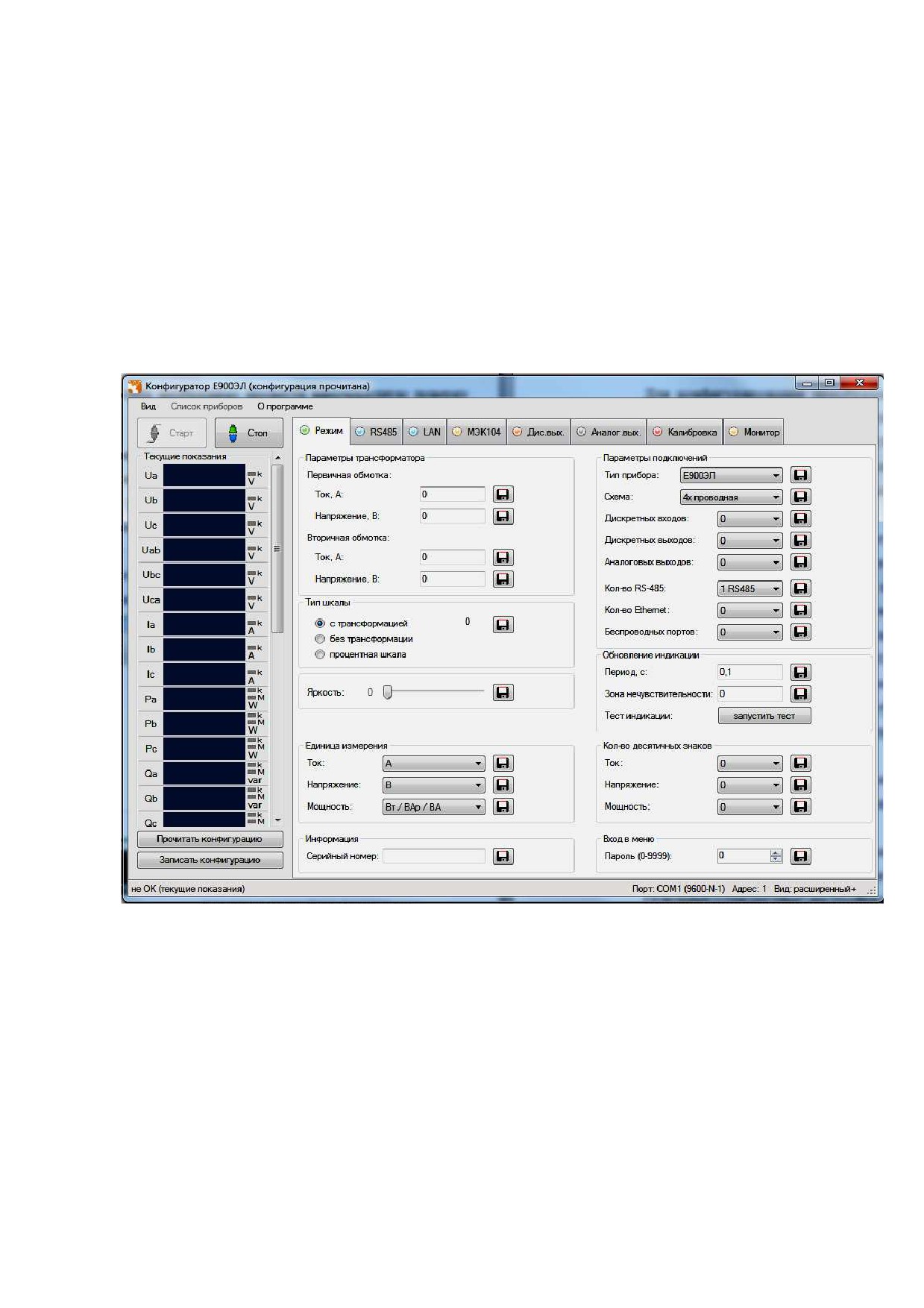

3.3.3 Режим конфигурирования является вспомогательным и позволяет
настроить диапазоны показаний и параметры интерфейса, при необходимости,
изменить адресацию регистров измеряемых параметров и дискретных сигналов.

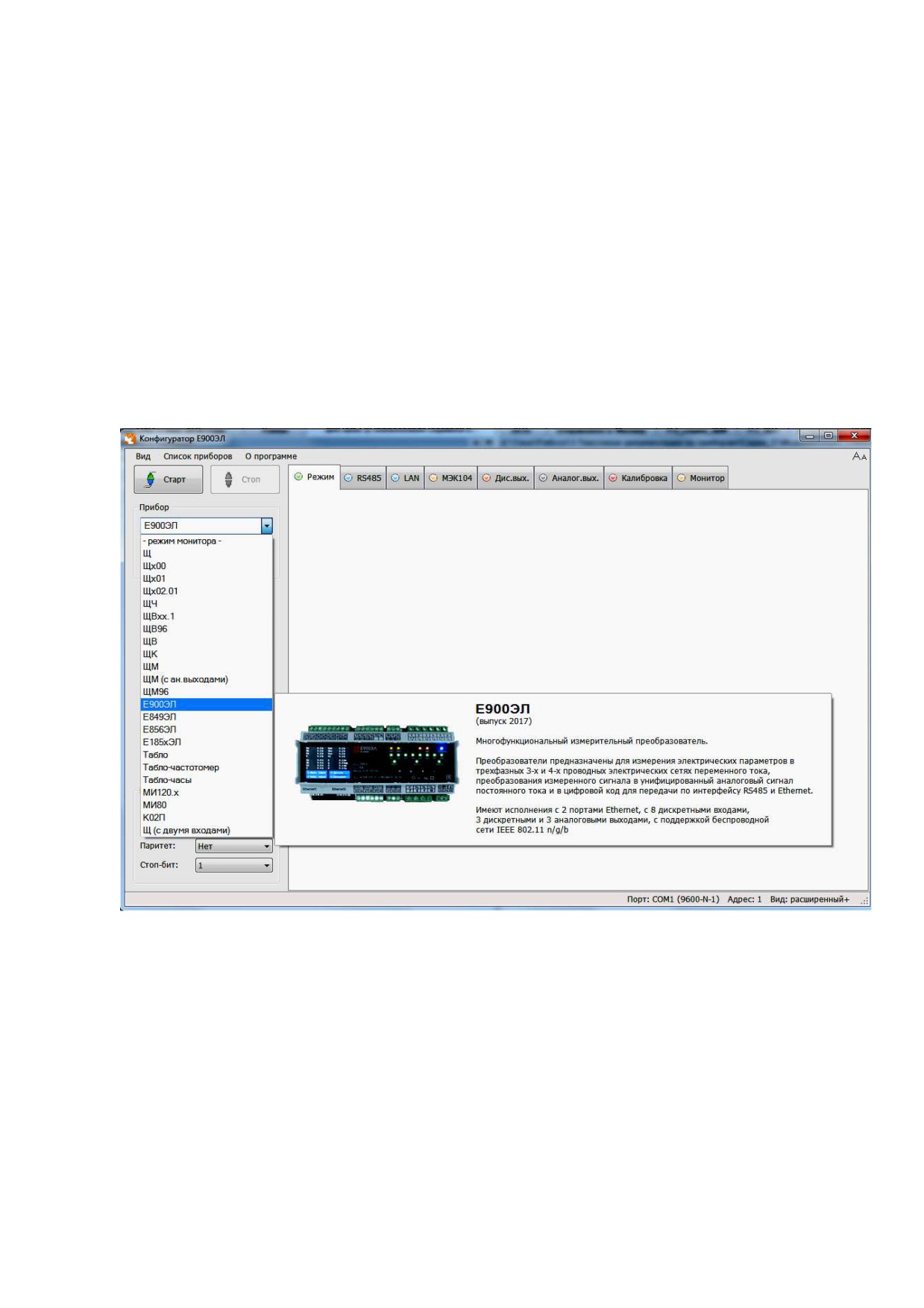

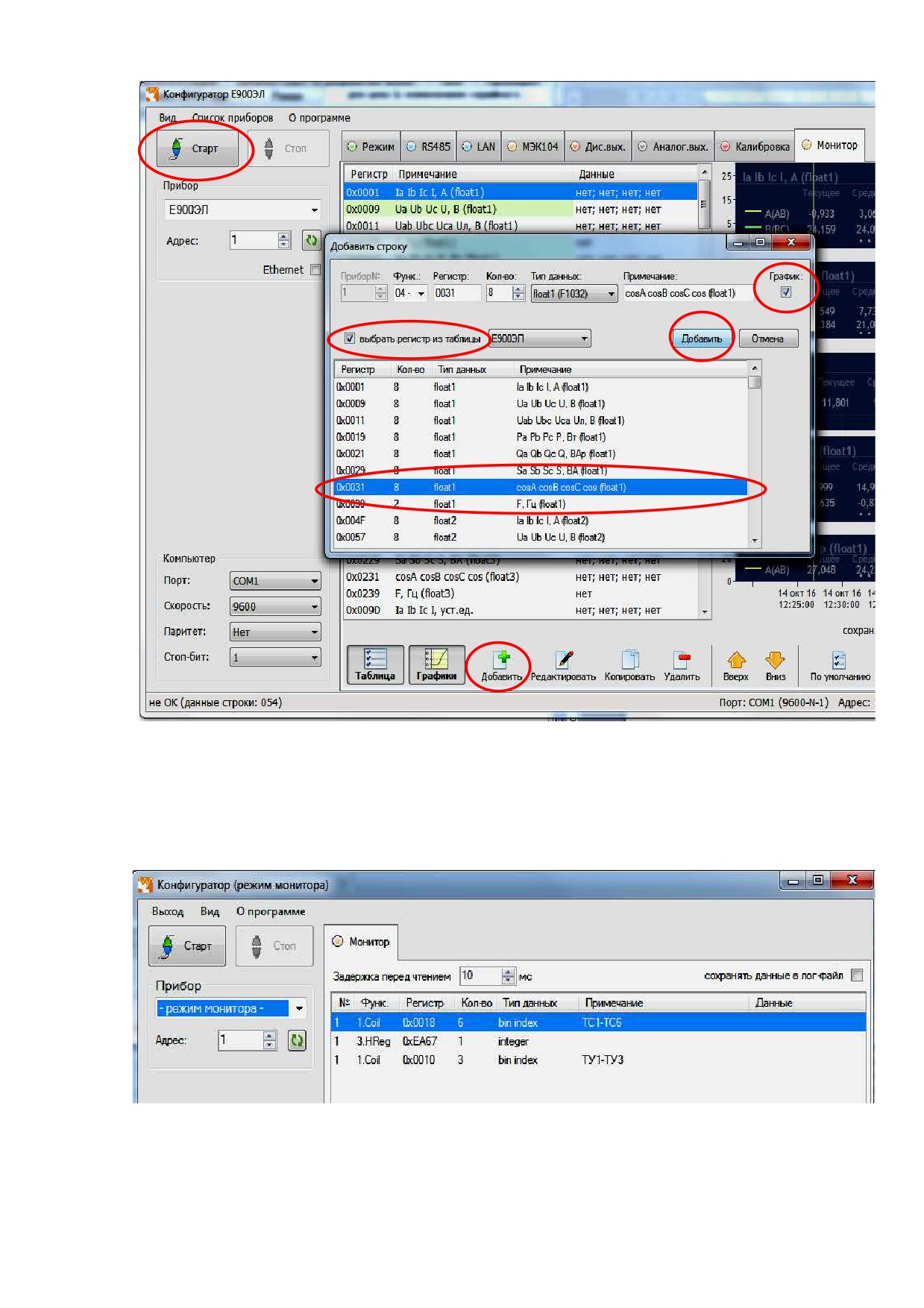

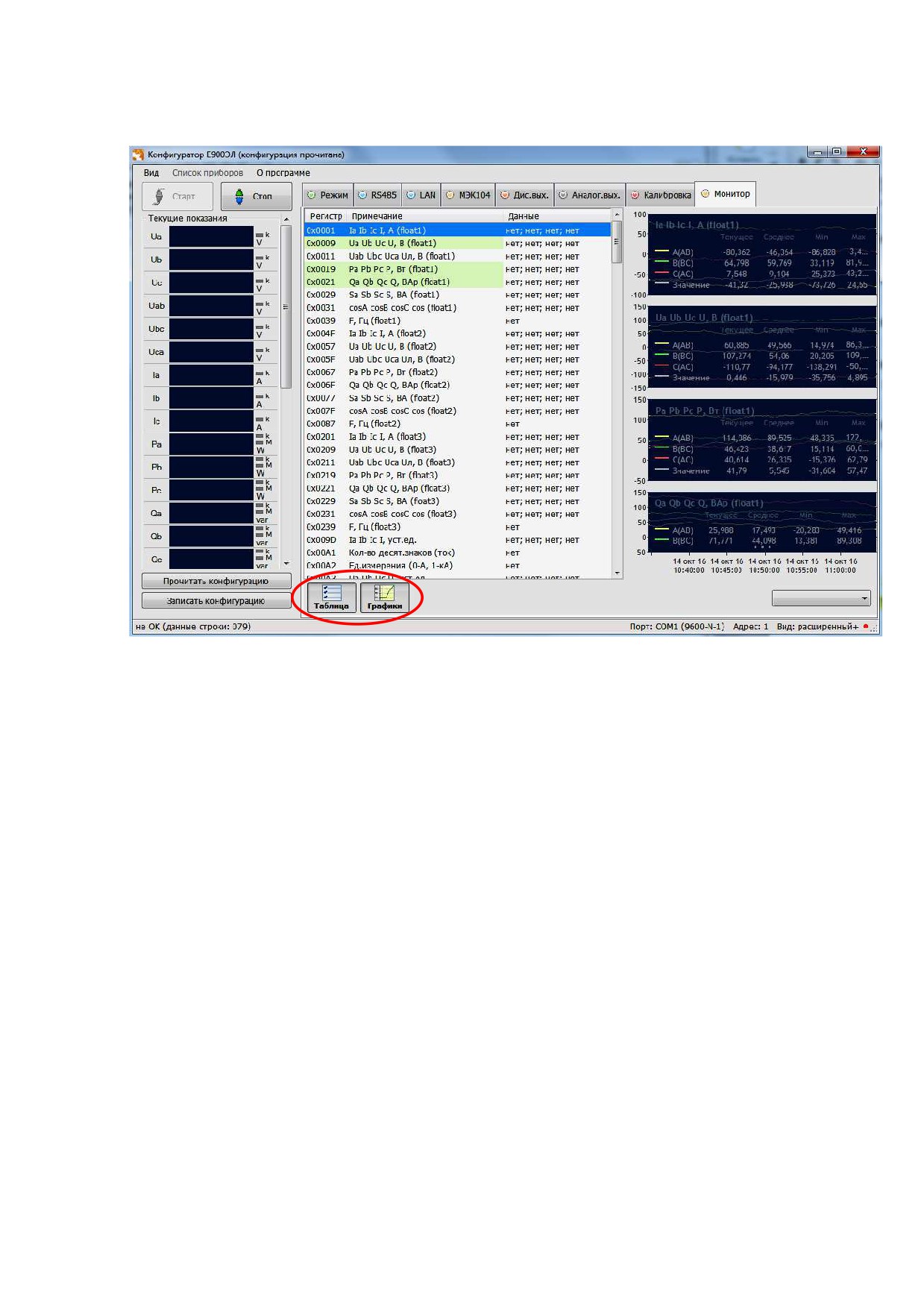

Режим конфигурирования инициируется программой конфигурирования,
расположенной на сайте предприятия-изготовителя.
3.4 Порядок работы
3.4.1 Подать питание на преобразователь.
3.4.2 Выдержать преобразователь в течение времени установления
рабочего режима (30 мин).
3.4.3 Кнопками «▲», «▼»выбрать необходимый режим вывода на ЖК-
дисплей отображаемых параметров (при наличии данного исполнения).
Значение кнопок при редактировании/выборе параметров обозначается
на ЖК-дисплее преобразователя.

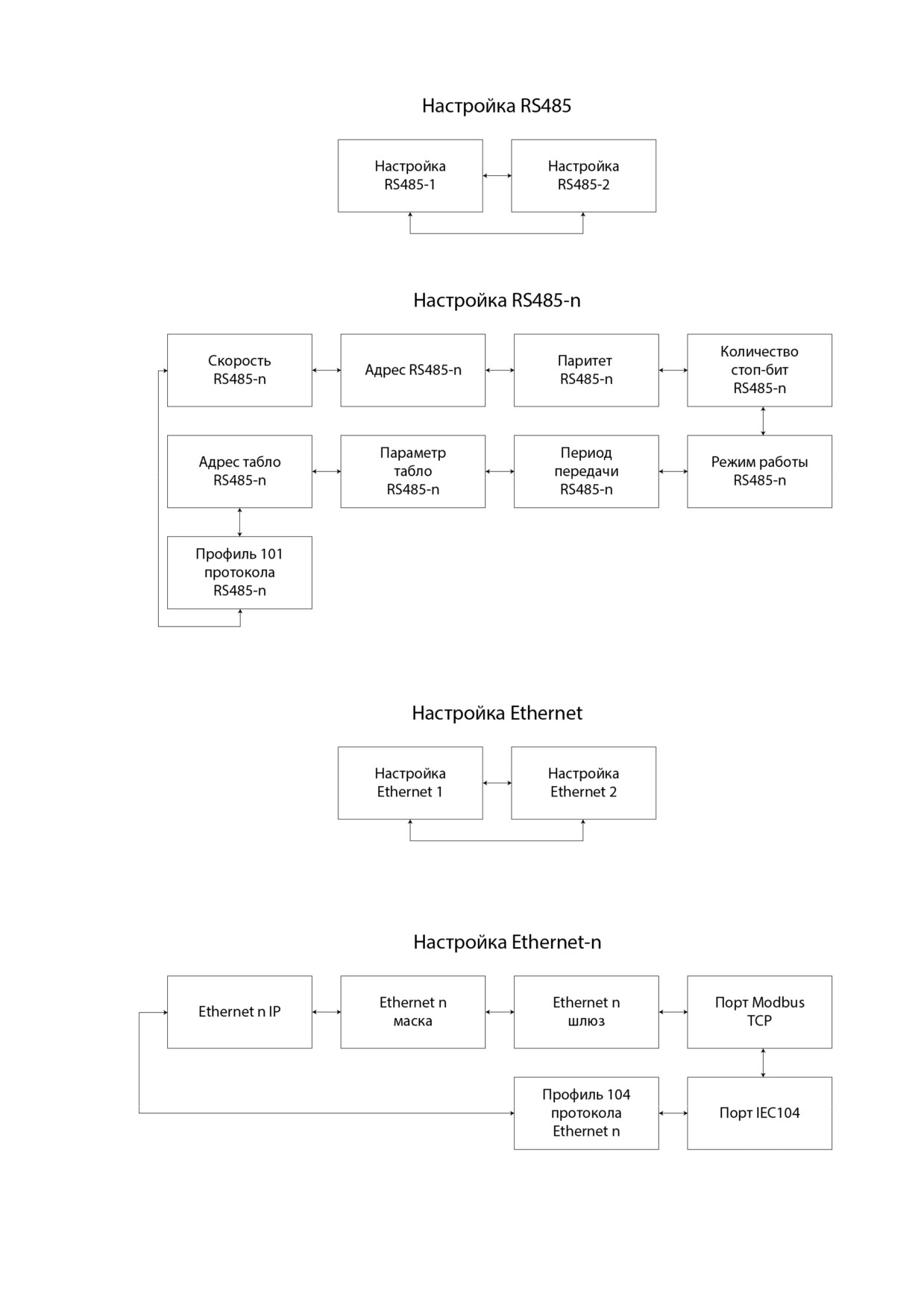

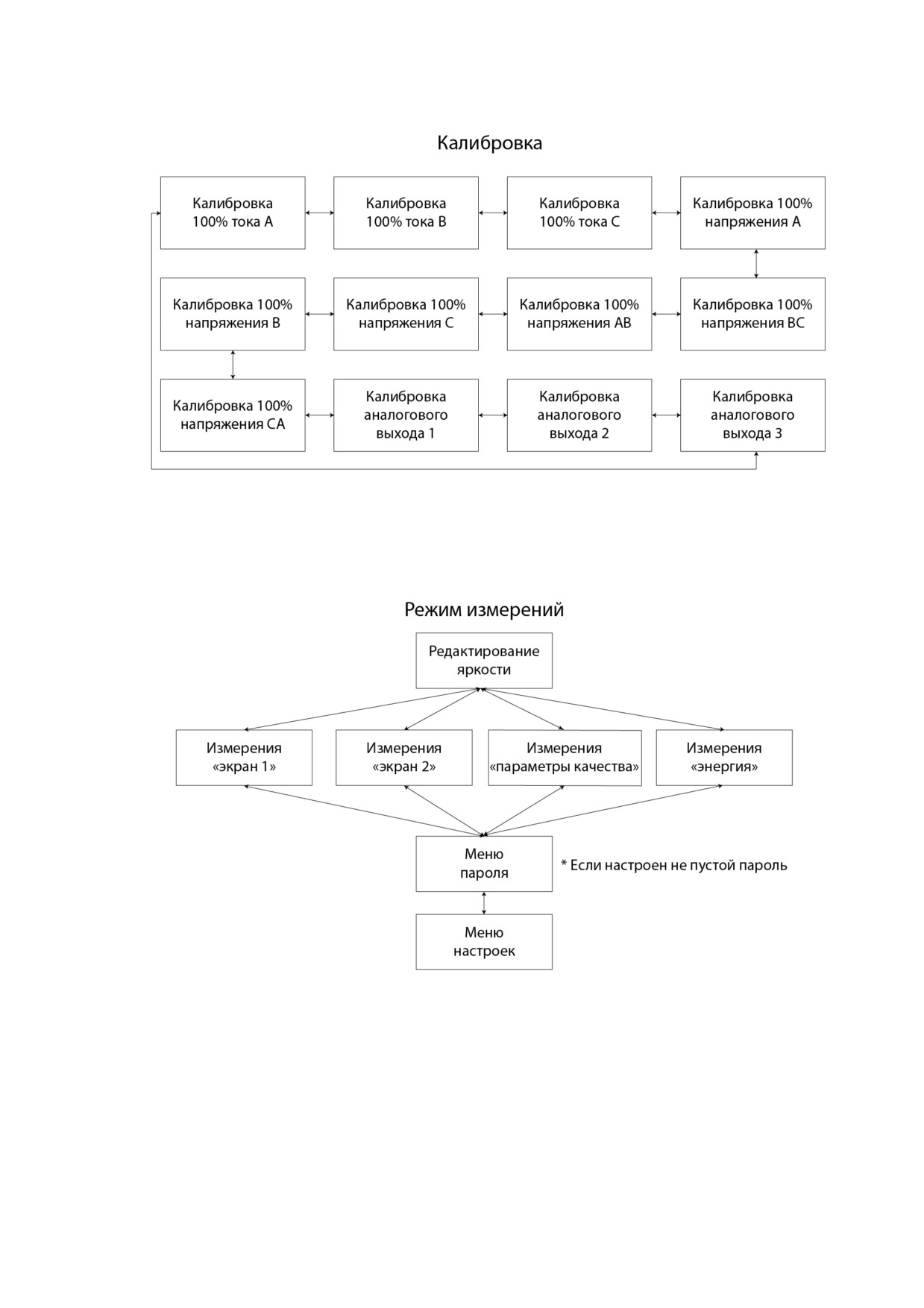

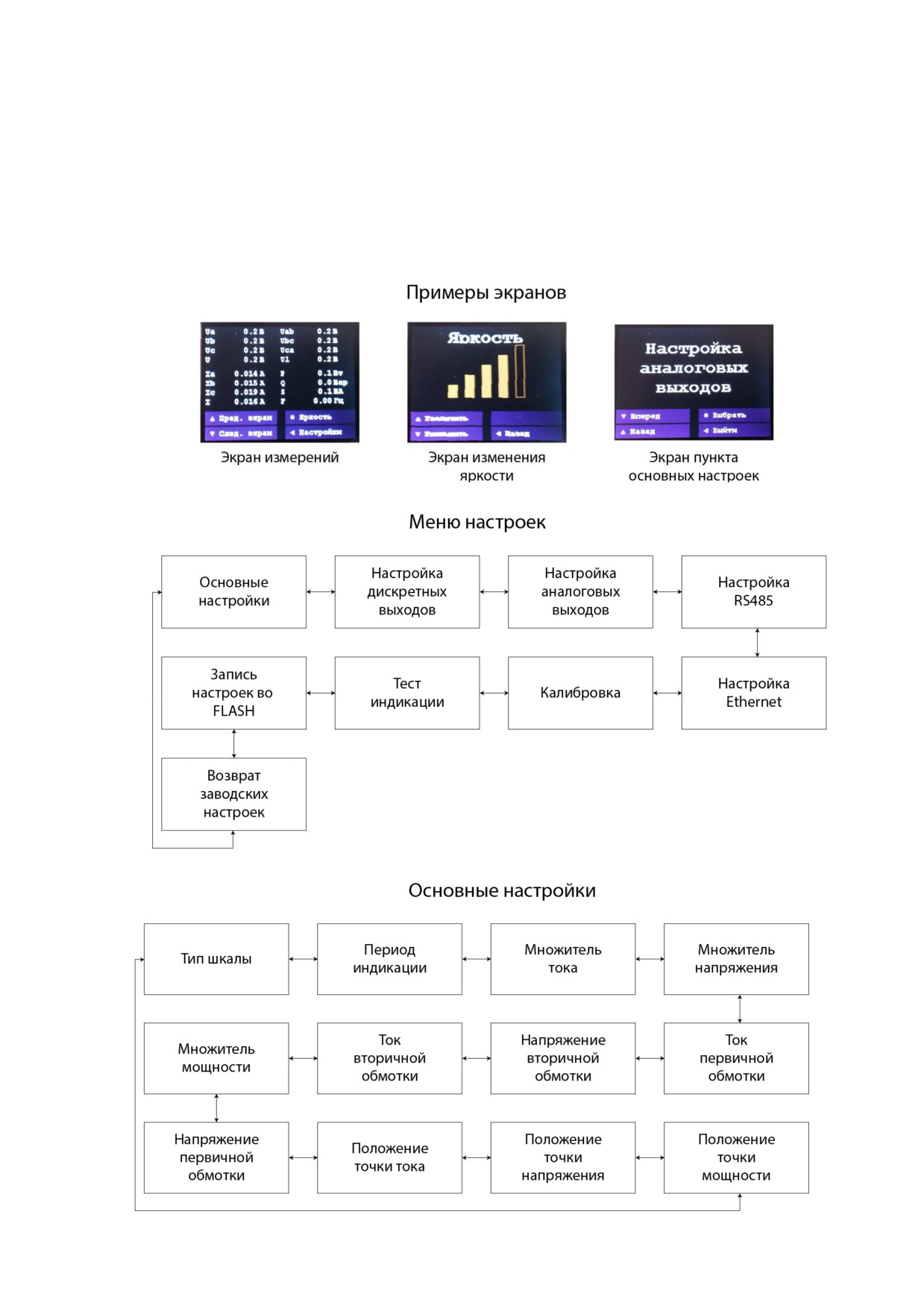

Примечание - меню работы преобразователя при наличии ЖК-дисплея
приведено в приложении Г.
3.4.4 Подать входные сигналы на преобразователь.
На ЖК-дисплее (при наличии данного исполнения) должны отображаться
значения, соответствующие входным сигналам, текущему окну отображения и
сконфигурированному диапазону показаний.
3.4.5 Программирование коэффициентов трансформации преобразователя
при помощи кнопок на лицевой панели
Переход в режим программирования прибора осуществляется из основно-
го режима (режима измерения) нажатием кнопки «◄» («Настройка»). Для про-
должения работы необходимо ввести пароль (по умолчанию пароль отсутствует).
Примечание - значения кнопок в том или ином режиме настройки пара-
метров отображаются на ЖК-дисплее.
Кнопками «▼» или «▲» выбрать необходимый экран для программиро-
вания коэффициентов трансформации и/или настройки входных сигналов («Ток
(напряжение) первичной обмотки», «Ток (напряжение) вторичной обмотки») и
нажать кнопку «*» для входа в меню редактирования параметров.
Ввод нужного цифрового значения коэффициента осуществляется последо-
вательными нажатиями на кнопки уменьшения («▼») или увеличения («▲») значе-
ния параметра. Однократное нажатие изменяет значение параметра на 1 (единицу).
При удерживании кнопки более 3 (трех) секунд уменьшается/увеличивается значе-
ние параметра с большим шагом (изменения происходят быстрее).
37
После завершения редактирования коэффициента трансформации по то-
ку/напряжению преобразователь работает с новыми коэффициентами. Для сохране-
ния измененных коэффициентов необходимо выбрать экран «Запись настроек во
Flаsh» и сохранить проведенные изменения, в этом случае новые коэффициенты бу-
дут сохранены после сброса питания (выключения) преобразователя, иначе после
выключения преобразователь возвращается к параметрам, используемым до на-
стройки коэффициентов. Внести необходимые изменения в сопроводительную
документацию согласно требованию 1.5.4.
3.5 Работа интерфейса
3.5.1 Работа прибора по интерфейсам RS485
(порт
1 и порт
2)
обуславливается аппаратными и программными средствами, применяемыми
потребителем. Порты интерфейсов независимы друг от друга и настраиваются
отдельно. Протокол обмена данными
- ModBus RTU приведен в части I
приложения Д.

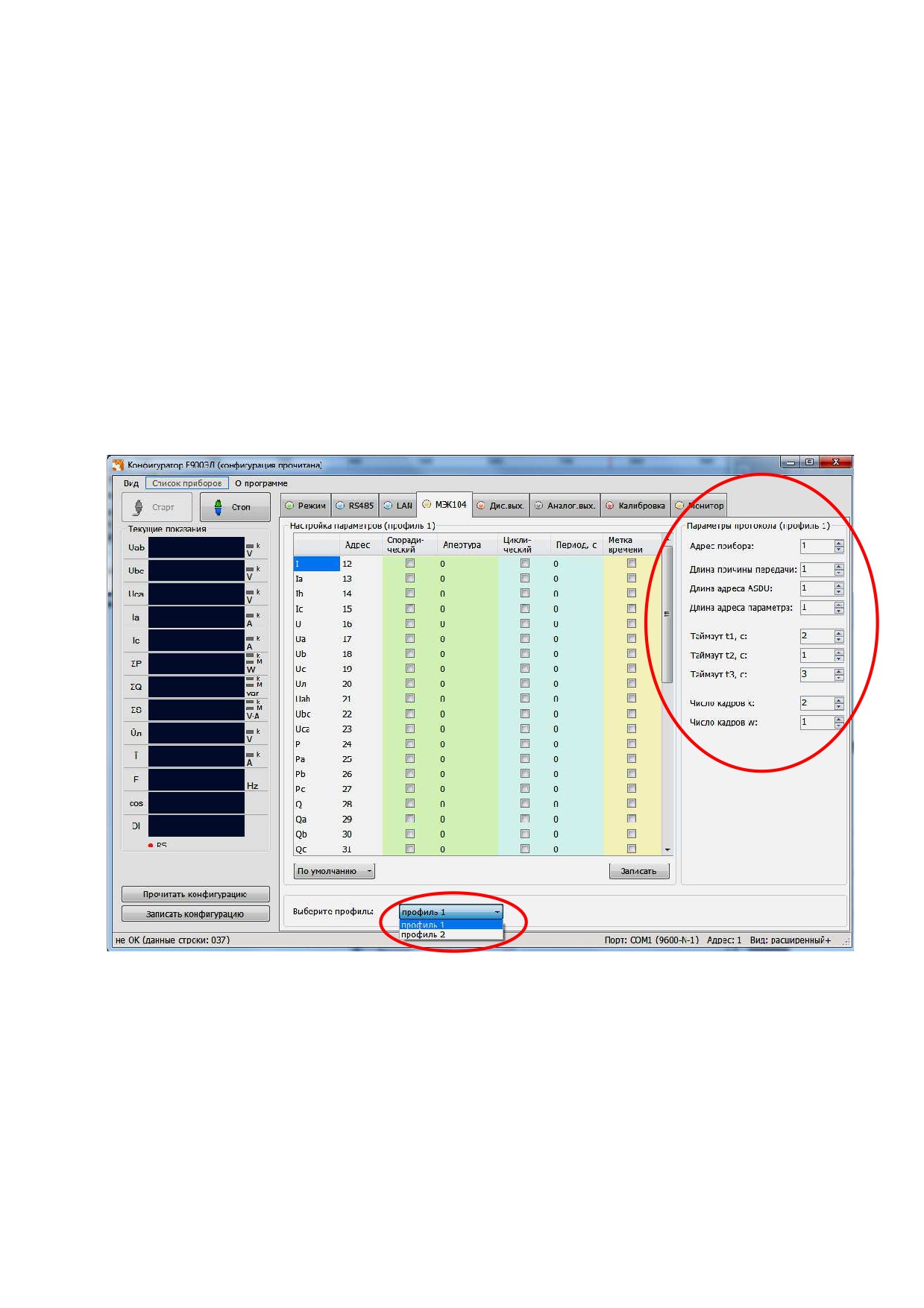

Настройки протокола и адресации элементов информации в соответствии
с ГОСТ Р МЭК 60870-5-104-2004 приведены в части II приложения Д.
Адресация элементов информации в соответствии с ГОСТ Р МЭК 60870-
5-101-2004 приведена в части III приложения Д.
3.5.2 Линия связи интерфейса RS485 представляет собой витую пару
проводов, которые могут находиться в общем экране. На одну линию связи может
быть подключено до 31 преобразователя. Преобразователи подсоединяются к
линии связи параллельно.
3.5.3 Для связи по портам 1 и 2 интерфейса на каждом преобразователе
устанавливается свой сетевой адрес и скорость обмена данными из ряда 9600,
19200, 38400, 57600 бод. Допустимый адрес передачи находится в диапазоне от 0
до 247. Каждому подчиненному устройству присваивается адрес в пределах от 1
до 247 (адрес 0 используется для широковещательной передачи, его распознает
каждое устройство). Скорость обмена должна быть одинаковой и соответствовать
установленной в линии.
3.5.4 При обмене информацией преобразователи являются подчиненными
устройствами (SLAVE). В качестве ведущего устройства (MASTER) выступает
промышленный контроллер, компьютер или аналогичное устройство,
управляющее обменом данными в линии.
На ведущем устройстве должны быть установлены параметры линии
интерфейса в соответствии с таблицей 17.
38
Обмен данными происходит по инициативе ведущего устройства,
посылающего адресный запрос на преобразователь, с которым предполагается
установить связь. Получив запрос, преобразователь сравнивает запрашиваемый
адрес со своим адресом и при их совпадении выдает ответ.
Таблица 17
Параметр линии
Значение
Количество стартовых бит
1
Количество бит данных
8
Проверка на четность
чет (нечет)
нет
Количество стоповых битов
1
2
Скорость передачи, бод
9600, 19200, 38400 или 57600
3.6 Работа дискретных входов
3.6.1 Дискретные входы
(DI) имеют гальванически разделенные от
остальных цепей прибора цепи типа «сухой контакт», которые могут замыкаться
контактами коммутирующих устройств внешних цепей. При изменении
состояний любого дискретного входа события регистрируются, фиксируются в
журнале событий, присваивается метка времени и зафиксированное состояние
готово для передачи по портам: RS485, Ethernet.
3.7 Работа дискретных выходов
3.7.1 Приборы могут иметь исполнение с дискретными выходами.

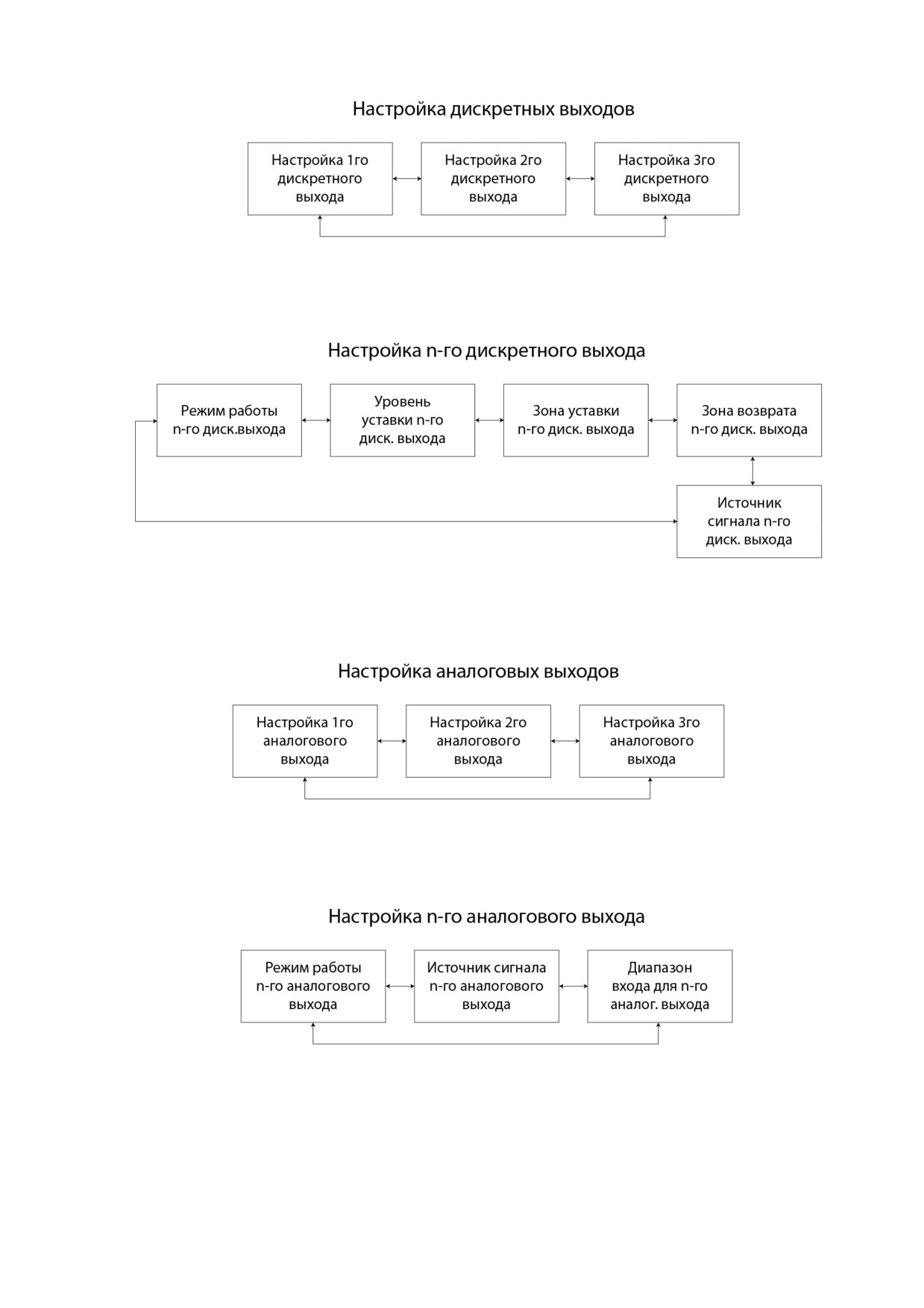

Настройка параметров дискретных выходов возможна с помощью кнопок
или через цифровой интерфейс.
Для каждого дискретного выхода в режиме программирования пара-
метров задаются уставки L, гистерезис d, зона возврата b, режим работы дис-
кретных выходов t.
Уровень уставки в % от номинального значения входного сигнала для
силы тока или напряжения, для частоты в % от диапазона 45…55 Гц (45 Гц -
0 %, 55 Гц - 100 %, 50 Гц - 50 %).
Зона уставки в % от номинального значения входного сигнала для силы тока
или напряжения, для частоты в % от диапазона 45…55 Гц (например: 15 % - 1,5 Гц).

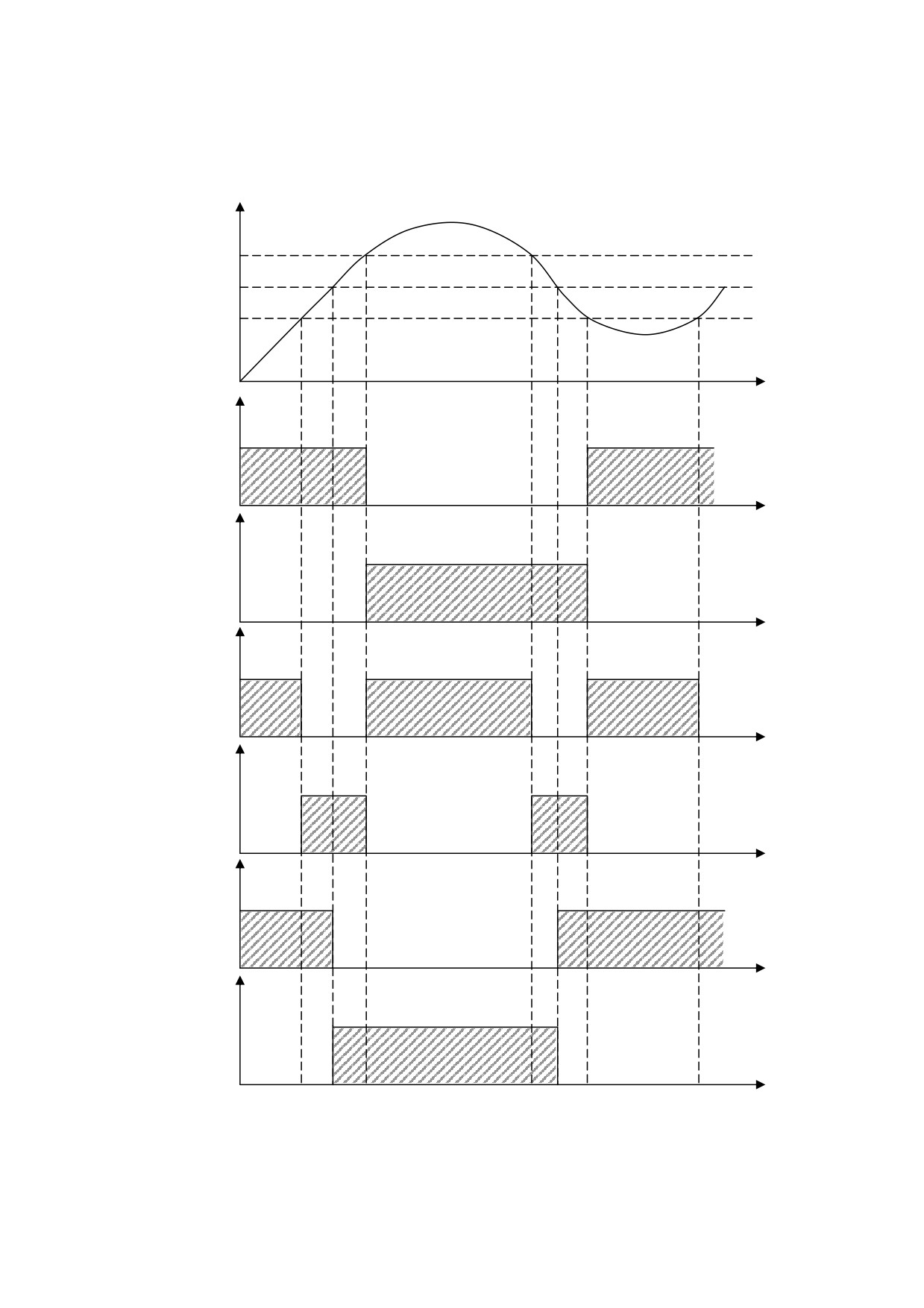

3.7.2 Включение дискретного выхода при любой логике происходит
при достижении входного сигнала (входной величиной) значения порога сраба-
тывания в соответствии с диаграммами приложения Е. Срабатывание дискрет-
ного выхода сопровождается включением единичных индикаторов, если вклю-
39
чен режим мигания цифровых индикаторов. Дополнительно при включении
дискретного выхода события регистрируются, фиксируются в журнале собы-
тий, присваивается метка времени и зафиксированное состояние готово для пе-
редачи по портам: RS485, Ethernet.
Выключение при значении параметра t = 5, 6, 7, 8 происходит с запаз-
дыванием по значению величины сигнала на величину зоны возврата b (зона
возврата на диаграммах приложения Е не показана).
3.7.3 В зависимости от значения параметра t может быть следующая
логика работы (рисунок Е.1 приложения Е):
− t = 0. Дискретный выход отключен.
− t = 1. Дискретный выход включен, цифровые индикаторы (при наличии
данного исполнения) мигают при включенном режиме мигания. Используется для
проверки работы дискретных выходов или для того, чтобы дискретный выход все-
гда был во включенном состоянии независимо от величины входного сигнала.
- t = 2 (резерв).
- t = 3 (прямой гистерезис). Выход включается, когда измеренное зна-
чение менее (L-d), выключается, когда измеренное значение более (L+d) и т. д.,
осуществляя тем самым двухпозиционное регулирование по уставке L с гисте-
резисом
±d. Используется для сигнализации о том, что текущее измеренное
значение меньше уставки L.
- t = 4 (обратный гистерезис). Выход включается, когда измеренное значение
более (L+d), выключается, когда измеренное значение менее (L-d) и т. д. Использует-
ся для сигнализации о превышении текущего измеренного значения уставки L.
- t = 5 (логика U-образная). Используется для сигнализации о выходе
контролируемой величины за заданные границы, при этом включение происхо-
дит, когда текущее значение меньше (L-d-b) или больше (L+d+b).
- t
= 6 (логика П-образная). Используется для сигнализации о входе
контролируемой величины в заданные границы, при этом включение про-
исходит, когда текущее значение больше (L-d-b) и меньше (L+d+b).
- t = 7 (выключение при превышении уставки). Используется для сиг-
нализации об уменьшении контролируемой величины ниже заданной границы,
при этом включение происходит, когда текущее значение меньше L-b.
40
- t = 8 (включение при превышении уставки). Используется для сигна-
лизации об увеличении контролируемой величины выше заданной границы,
при этом включение происходит, когда текущее значение больше L+b.
3.8 Калибровка
3.8.1 Калибровка преобразователей проводится в случае выхода
погрешности преобразователя за допустимые пределы или после ремонта.
Калибровка преобразователей должна проводиться метрологическими службами,
аккредитованными на право проведения калибровочных работ.
Калибровку следует проводить при нормальных условиях:
- температура окружающего воздуха плюс (20 ± 5) °С;
- относительная влажность воздуха до 80 % при 25 °С;
- атмосферное давление от 84 до 106,7 кПа.
3.8.2 Перед началом калибровки провести подключения в соответствии со
схемой, приведенной в приложении Б. В качестве источника входного сигнала
рекомендуется использовать блок генератора-синтезатора «Энергоформа 3.1», в
качестве
эталонна
-
прибор
электроизмерительный
эталонный
многофункциональный
«Энергомонитор
3.1К» из состава установки
УППУ-МЭ 3.1К.
Калибровка преобразователя осуществляется с помощью программы-
конфигуратора во вкладке «Калибровка».
3.8.3 Калибровку проводить следующим образом:
1) включить напряжение питания преобразователя и измерительного
оборудования;
2) выдержать преобразователь в течение времени установления рабочего
режима;
3) запустить программу калибровки и выбрать требуемый режим
калибровки;
4) активировать операцию калибровки диапазонов измерений;
5) проверить погрешность измеряемых параметров в контрольных точках
(приложения Ж). При необходимости произвести перекалибровку с целью
перераспределения погрешности нелинейности измерения.
41
3.8.4 После калибровки необходимо провести внеочередную поверку
преобразователя.
3.9 Конфигурирование
3.9.1 Конфигурирование преобразователей происходит с помощью
программы-конфигуратора (рисунок 1) и проводится в случае необходимости
перенастройки
параметров
интерфейсов,
изменения
коэффициентов
трансформации, изменение яркости свечения индикации, задания уставок,
задания параметров аналоговых/дискретных выходов, настройки связи и
индикации параметров на внешних индикаторных панелях.
Рисунок 1 - Общий вид программы
Конфигурирование заключается в назначении связных адресов и
определении скорости обмена портов RS485, определении IP-адреса
преобразователя и его клиентов, настройке отдельных параметров протоколов
обмена и, при необходимости, назначении адресации передаваемым параметрам, а
также настройке алгоритмов передачи данных. Внутренний номер и скорость для
каждого порта преобразователя могут быть разными.
Для конфигурирования преобразователя рекомендуется использовать
компьютеры, оснащенные портами RS485, RS232
(с использованием
42
преобразователя
интерфейсов RS232/RS485). В случае отсутствия
последовательных портов допускается конфигурирование с использованием
преобразователя USB/RS485 (рекомендуемый преобразователь интерфейса USB в
RS422/485 - MOXA UPort 1130).
Для запуска программы конфигуратора необходимо выбрать тип
преобразователя (например - Е900ЭЛ), адрес прибора (при первом запуске адрес
по умолчанию - 1) и задать следующие параметры соединения: порт связи;
скорость обмена данными; паритет; количество стоп-бит; адрес прибора. При
подключении преобразователя при помощи цифрового интерфейса Ethernet
необходимо поставить метку в поле «Ethernet».
После выбора параметров связи нажать «Старт». Значения сетевых пара-
метров (сетевой адрес, скорость, число стоп-бит, паритет) должны совпадать с ус-
тановленными на преобразователе (в случае ошибки выводится сообщение об
ошибке связи).
Примечание - при наведении указателя мышки на любую вкладку или
параметр программы появляется всплывающая подсказка с краткой информацией
о выбранном пункте меню или параметре.
Элементы управления программы конфигуратора, связанные с конфигу-
рированием, располагаются в главном окне программы.
Основные (стандартные) настройки преобразователя осуществляются во
вкладке «Режим» (рисунок 2).
3.9.2 Конфигурирование основных параметров
3.9.2.1 Конфигурирование параметров преобразователя осуществляется
во вкладке «Режим» и заключается:
- в настройке значений номинального линейного напряжения и тока;
- в настройке вторичной обмотки по току и напряжению;
- в выборе типа шкалы;
- в установке единицы измерения (ток, напряжение, мощность);
- в выборе параметров подключения (тип прибора, схема подключения,
наличие дискретных входов, тип и количество выходных сигналов, интерфейсов);
- в выборе параметров обновления индикации (период обновления, зона
нечувствительности);
43
- в выборе яркость индикации (устанавливается ползунком);
- установке количества десятичных знаков;
- задания пароля меню - (по умолчанию - 0 «отключен»).
Коэффициенты по току и напряжению (напряжение/ток вторичной об-
мотки) относятся к данным, передаваемым на индикатор при работе преобразова-
теля с внешними измерительными трансформаторами тока или напряжения. По
умолчанию оба коэффициента равны 1.
Изменения вступают в силу после нажатия «Записать конфигурацию».
Рисунок 2 - Вкладка «Режим»
3.9.2.2 Во вкладке «Схема» параметров подключения можно выбрать
схему подключения преобразователя: трехпроводная или четырехпроводная
схема (по умолчанию - четырехпроводная). При изменении схемы необходимо
выбрать «3х проводное» или «4х проводное» подключение, нажать «Записать
конфигурацию» и перезагрузить преобразователь (отключить питание и снова
включить).
Примечание - во время смены схемы подключения меняется поле «Те-
кущие показания» (удаляются или появляются параметры измерения).
44
3.9.2.3 Во время настройки преобразователя можно убедиться в том, что
данные, полученные компьютером, совпадают с показаниями ЖК-дисплея пре-
образователя (при наличии данного исполнения).
Данные, показываемые на ЖК-дисплее, идентичны значениям, отобра-
жаемым в поле «Текущие показания» программы-конфигуратора.
3.9.3 Конфигурирование портов
3.9.3.1 Во вкладке «RS485» находятся элементы управления, предназна-
ченные для конфигурирования портов 1 и 2 (основной и дополнительный интер-
фейсы RS485): смена адреса и скорости прибора, установка паритета и количества
стоповых бит (настройки по умолчанию: «Адрес» - 1, «Скорость» - 9600 бит/с,
«Паритет» - нет, «Стоп-бит» - 0,5).
Изменения вступают в силу после нажатия «Записать конфигурацию».
3.9.3.2 Во вкладке «LAN» находятся элементы управления интерфейсами
Ethernet и беспроводными портами
(смена адреса, выбор порта, установка
МАС-адреса и т.д.), синхронизация и установки часов реального времени.
Рисунок 3 - Вкладка «LAN»
45
Изменения вступают в силу после нажатия «Записать конфигурацию».
3.9.3.3 Настройка алгоритмов ГОСТ Р МЭК 60870-5-104-2004 осуществ-
ляется во вкладке «МЭК104».
Возможны два варианта настройки параметров: ручной способ и выбор
настроек по умолчанию.
В случае настройки параметров по умолчанию, потребитель может вы-
брать настройку с учетом метки времени или без учета.
При необходимости можно настроить несколько профилей с различными
параметрами настройки. Параметры протокола профиля 1 или профиля 2 распо-
ложены в правой части окна (рисунок 4).
Рисунок 4 - Вкладка «МЭК104»
Изменения вступают в силу после нажатия «Записать конфигурацию».
3.9.4 Конфигурирование дискретных выходов
Настройка дискретных выходов осуществляется во вкладке «Дис.вых.».
Окно настройки содержит элементы управления, необходимые для выбора кон-
фигурирования каждого из дискретных выходов: выбор параметра, режима, уров-
ня уставки, зоны d (гистерезиса) и зоны возврата.
46
Примечание - необходимо настраивать каждый выход отдельно.
Изменения вступают в силу после нажатия «Записать конфигурацию».
3.9.5 Конфигурирование аналоговых выходов
Во вкладке «Аналог.вых.» размещены элементы управления, позволяю-
щие конфигурировать параметры выходных аналоговых сигналов: диапазон изме-
рения (режим), преобразуемый параметр и диапазон входного сигнала(рисунок 5).
Примечание - необходимо настраивать каждый выход отдельно.
Рисунок 5 - Вкладка настройки/конфигурирования
выходных аналоговых сигналов
В поле «Режим» выбирается диапазон для каждого аналогового выхода (в
зависимости от формулы заказа).
В поле «Преобразуемый параметр» соответственно задается привязка к зна-
чениям входного сигнала преобразователя (выбирается из представленного ряда).
В поле «Диапазон вх. сигнала, %» указывается процентное значение
входного сигнала по отношению к конечному значению диапазона выходного
аналогового сигнала, значение по умолчанию - 100 % (например: аналоговый вы-
ход 0…5 мА, входной сигнал Iа = 5 А, при установке 100% в поле «Диапазон
47
вх.сигнала» значению входного сигнала 5 А соответствует конечное значение
5 мА аналогового выхода; при установке 80% в поле «Диапазон вх.сигнала» зна-
чению входного сигнала 5 А будет соответствовать значение 4 мА аналогового
выхода).
Изменения вступают в силу после нажатия кнопки «Записать конфигура-
цию».
3.9.6 Калибровка преобразователя
Вкладка «Калибровка» содержит элементы управления, позволяющие от-
калибровать параметры преобразователя.
Примечание - вкладка «Калибровка» доступна только в расширенной
версии программы-конфигуратора, если программа имеет стандартный вид, то
необходимо зайти в пункт меню «Вид» и выбрать расширенную версию конфи-
гуратора.
3.9.6.1 Калибровка входных сигналов
Для проведения калибровки входных сигналов необходимо:
- одновременно подать все входные сигналы, соответствующие 100% ра-
бочего диапазона;
- нажать кнопку «Калибровка верхних значений»;
- дождаться информационного окна об успешной калибровке сигнала.
После нажатия кнопки «Калибровка верхних значений» происходит за-
пись калибровочных коэффициентов.
При необходимости провести калибровку нижних значений.
Изменения вступают в силу после нажатия кнопки «Записать конфигурацию».
3.9.6.2 Калибровка аналоговых выходов
Калибровка аналоговых выходов производится самостоятельно для каж-
дого выхода. Аналоговые выхода могут калиброваться в произвольном порядке.
Для проведения калибровки аналоговых выходов необходимо:
1) провести подключение преобразователя по схеме, приведенной в при-
ложении Б;
2) подключить к преобразователю эталонный амперметр в соответствии
со схемой подключения;
3) подать напряжение на преобразователь и выдержать его во включен-
48
ном состоянии в течении 30 минут для установления рабочего режима;
4) нажать кнопку «Перекалибровать» для изменения параметров одного
из выбранных аналоговых выходов;
5) нажать появившуюся кнопку «Генерация ниж. значения»;
6) в появившемся поле ввести измеренное образцовым миллиампермет-
ром значение с тремя цифрами после запятой, в случае ошибочного/неверного
ввода значения нажать кнопку «Отмена»;
7) нажать кнопку «ОК»;
8) нажать кнопку «Генерация верх.значения»;
9) в появившемся поле ввести измеренное образцовым миллиампермет-
ром значение с тремя цифрами после запятой, в случае ошибочного/неверного
ввода значения нажать кнопку «Отмена»;
10) нажать кнопку «ОК», в случае успешной калибровки появится инфор-
мационное окно «Аналоговый выход откалиброван»;
11) при необходимости повторить шаги 4 - 10 для калибровки других
аналоговых выходов;
12) нажать кнопку «Записать конфигурацию» для сохранения изменен-
ных калибровочных значений в энергозависимой памяти преобразователя;
13) проверить погрешность измерения по контрольным точкам согласно
методике поверки.
Калибровка выходных аналоговых сигналов завершена.
3.9.7 Вкладка «Монитор» предназначена для опроса прибора, считывания
данных по заданным адресам регистров и сохранения данных в файл (при добав-
ленной метки в поле «сохранять данные в лог-файл»). Опрос регистров происходит
последовательно.
До нажатия кнопки «Старт» во вкладке «Монитор» доступна панель
управления таблицей опроса. С помощью панели управления возможно добавлять,
удалять или редактировать регистры в таблице опроса.
Для заполнения таблицы опроса регистрами по умолчанию необходимо
нажать кнопку «По умолчанию» на панели управления.
При необходимости можно выбрать вид отображения (таблица и/или гра-
фик) (рисунок 6).
49
Рисунок 6 - Вкладка «Монитор»
Графичное отображение осуществляется только для выбранных парамет-
ров (строка параметров выделена цветом).
Выбор параметров осуществляется следующим образом: нажать кнопку
«Стоп» в окне программы конфигуратора (если программа-конфигуратор нахо-
диться в активном состоянии), выбрать вкладку «Монитор» и нажать кнопку «до-
бавить», расположенную внизу окна. В появившемся окне поставить метки в поле
«График», «Выбрать регистр из таблицы» и выбрать из появившегося списка па-
раметр, необходимый для отображения на графике, и нажать «Добавить». Нажать
«Старт» и выбрать графическое отображение процесса измерения параметров
(рисунок 7).
Примечание - при выборе в поле «Прибор» пункт «режим монитора»,
конфигуратор будет работать только в качестве монитора показаний (будет дос-
тупна только вкладка «Монитор») (рисунок 8).
50
6
4
2
5
3
1
Рисунок 7 - Добавление графического параметра
Рисунок 8 - Работа программы конфигуратора в режиме монитора
51
3.9.8 Диагностика индикации
Для проведения диагностики необходимо:
- запустить программу конфигурирования на ПЭВМ, связанной с преоб-
разователем через цифровой интерфейс;
- в основном окне программы во вкладке «Режим» нажать кнопку «запус-
тить тест» (рисунок 9).

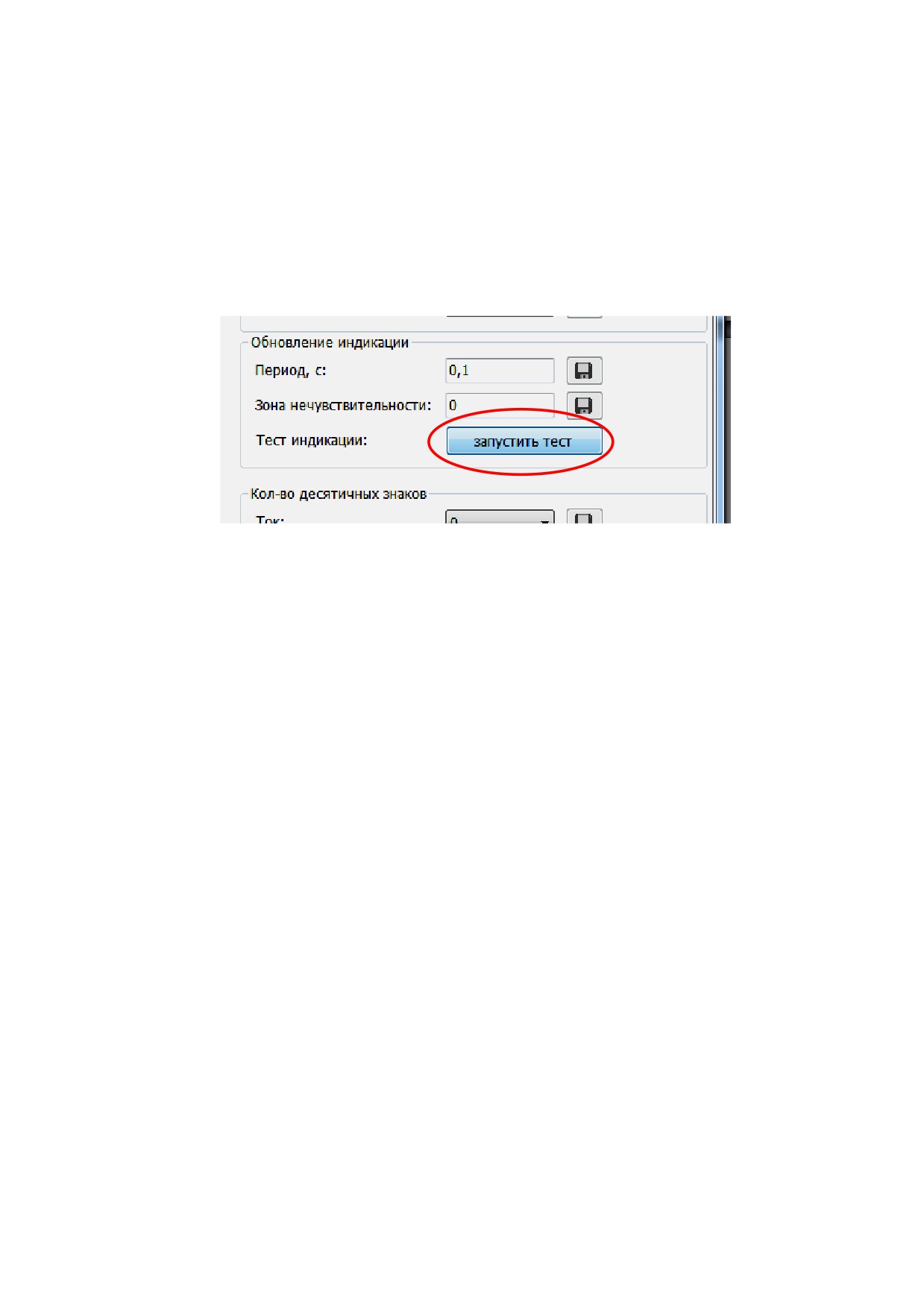

Рисунок 9 - Тест индикации
На панели преобразователя произойдет проверка всех единичных свето-
диодных индикаторов:
1) последовательное включение и выключение каждого единичного све-
тодиодного индикатора;
2) одновременное включение единичных светодиодных индикаторов.
Диагностика индикации преобразователя завершена.
52
4 ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ
4.1 Транспортирование
4.1.1 Транспортирование преобразователей должно осуществляться за-
крытым железнодорожным или автомобильным транспортом по
ГОСТ Р 52931-2008.
4.1.2 При транспортировании самолетом преобразователи должны быть
размещены в отапливаемых герметизированных отсеках.
4.1.3 Во время погрузочно-разгрузочных работ и транспортирования
ящики не должны подвергаться резким ударам и воздействию атмосферных
осадков.
4.1.4 Железнодорожные вагоны, контейнеры, трюмы судов, кузова авто-
мобилей, используемые для перевозки приборов практически не должны иметь
следов цемента, угля, химикатов и т.п.
4.1.5 Транспортирование преобразователей должно производиться в со-
ответствии с действующими на данном виде транспорта правилами, утвержден-
ными в установленном порядке.
4.1.6 Способ укладки ящиков на транспортирующее средство должен
исключать их перемещение.
4.1.7 Отправки могут быть мелкими или малотоннажными в зависимости
от количества преобразователей, отгружаемых в один адрес. При транспортиро-
вании преобразователей железнодорожным транспортом вид отправки - мелкая
малотоннажная, тип подвижного состава - крытый вагон или платформа с уни-
версальным контейнером.
4.1.8
Условия транспортирования преобразователей
должны
соответствовать условиям хранения 5 (ОЖ4) по ГОСТ 15150-69.
После транспортирования при отрицательной температуре окружающего
воздуха преобразователи выдерживают упакованными в течение
6 часов в
условиях хранения 1 ГОСТ 15150-69.
4.1.9 Необходимость особых условий транспортирования должна огова-
риваться в договоре на поставку.
53
4.2 Хранение
4.2.1 Преобразователи до введения в эксплуатацию следует хранить на
складах в транспортной таре предприятия
- изготовителя при температуре
окружающего воздуха от плюс 5 до плюс 40 ºС и относительной влажности 80 % при
температуре плюс 25 ºС.
4.2.2 Хранить преобразователи в индивидуальной упаковке следует при
температуре окружающего воздуха от плюс 10 до плюс 35 ºС и относительной
влажности 80 % при температуре плюс 25 ºС.
4.2.3 В помещениях для хранения содержание пыли, паров кислот и ще-
лочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не
должно превышать содержание коррозийно-активных агентов для атмосферы ти-
па I по ГОСТ 15150-69.
4.2.4 Помещения для хранения преобразователей должны быть оборудо-
ваны автоматическими установками пожарной сигнализации и средствами пожа-
ротушения.
5 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
5.1 Гарантийный срок эксплуатации
24 месяца со дня ввода
преобразователей в эксплуатацию. Гарантийный срок хранения 12 месяцев с
момента изготовления прибора.
5.2 Изготовитель гарантирует соответствие преобразователей требовани-
ям технических условий ТУ 25-7504.232-2016 при соблюдении следующих пра-
вил:
- соответствие условий эксплуатации, хранения, транспортирования
изложенных в настоящем руководстве;
- обслуживание преобразователя должно производиться в соответствии с
требованиями настоящего руководства персоналом, прошедшим специальное
обучение.
5.3 Потребитель лишается права на гарантийный ремонт:
- при несоблюдении потребителем требований 6.2;
- при отсутствии (нарушении) пломб предприятия-изготовителя.
54
6 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
6.1 При отказе в работе или неисправности преобразователя в период
действия гарантийного срока потребителем должен быть составлен акт о
необходимости ремонта и отправки преобразователя изготовителю.
6.2 Преобразователи, подвергавшиеся вскрытию, имеющие наружные
повреждения, а также применявшиеся в условиях, не соответствующих
требованиям ТУ 25-7504.232-2016, не подлежат рекламации.
6.3 Преобразователи, не соответствующие требованию
1.5.4, не
рекламируются.
6.4 Единичные отказы комплектующих изделий не являются причиной
для предъявления штрафных санкций.
7 УТИЛИЗАЦИЯ
Преобразователи не представляют опасности для жизни, здоровья людей
и окружающей среды после окончания срока эксплуатации и подлежат
утилизации по технологии, принятой на предприятии, эксплуатирующем
данные изделия.
55
Приложение А
(обязательное)
Общий вид, габаритные и установочные размеры преобразователей
Рисунок А.1 - Общий вид, габаритные и установочные размеры (в мм)
преобразователей серии Е
56
Приложение Б
(обязательное)
Схема подключения преобразователей
C
B
A
к ПЭВМ
Цепи сигнализации
+24V
RS232
R
R
R
ПИ
RS485
РА
РА
РА
А
В
26
27
28
29
30
31
32
33
34
11
12
13
14
15
16
18
19
20
1
2
3
4
5
6
DI1
DI2
DI3
DI4
DI5
DI6
DI7
DI8
GND
AO1
AO1
AO2
AO2
AO3
AO3
GND
А1
В1
IA*
IA
IB*
IB
IC*
IC
+
-
+
-
+
-
1
Дискретные входа
Аналоговые выхода
RS485
Е849ЭЛ
(Е900ЭЛ)
Дискретные выхода
RS485
Питание
DOUT1
DOUT2
DOUT3
GND
N(-)
L(+)
Ehternet
Ehternet
A2
B2
UA
UB
UC
UN
2
1
2
35
36
37
38
39
40
41
42
43
7
8
9
10
23
24
25
к
к
ПЭВМ ПЭВМ
R
R
R
Дополнительный
Uпит
интерфейс
~U
~U
~U
N
(−U)
(−U)
(−U)
C
B
A
Примечания
1 Напряжение питания Uпит зависит от исполнения преобразователя.
2 Наличие и количество аналоговых выходов (контакты 11 - 16) зависит от исполнения
преобразователя.
3 Наличие дискретных входов (контакты 26 - 34) зависит от исполнения преобразователя.
4 Наличие и количество дискретных выходов (контакты 35 - 40) зависит от исполнения
преобразователя.
5 Наличие дополнительного интерфейса RS485 (контакты 41 - 43) зависит от исполнения
преобразователя.
6 Пунктиром показано подключение преобразователей, имеющих один или два интерфейса
Ethernet
Примечание - в схеме подключении преобразователя к трехфазной трехпроводной сети
отсутствуют контакты 3, 4, 10
Рисунок Б.1 - Схема проверки для преобразователей
57
Питание
Питание
UA
UB
UC
UN
N(-)
L(+)
UA
UB
UC
UN
N(-)
L(+)
7
8
9
10
23
24
25
7
8
9
10
23
24
25
N
N
C
C
B
B
A
A
а)
б)
а) Пунктиром показано питание от измерительной цепи при универсальном питании (220ВУ)
для преобразователей с входным сигналом UВХ = 400 В и четырехпроводной схемой подключения
(4П);
б) Пунктиром показано питание от измерительной цепи при универсальном питании (220ВУ)
для преобразователей с входным сигналом UВХ = 100 В
Рисунок Б.2 - Питание от измерительной цепи
при универсальном питании (220ВУ)
58
C
C
IC
IC
B
B
A
A
IA*
IA
IA*
IA
1
2
3
4
5
6
1
2
3
4
5
6
IA*
IA
IB*
IB
IC*
IC
IA*
IA
IB*
IB
IC*
IC
UA
UB
UC
UN
UA
UB
UC
UN
7
8
9
10
7
8
9
10
C
C
B
B
A
A
а)
б)
а) с внешними трансформаторами тока;
б) с внешними трансформаторами тока и трансформаторами напряжения;
Рисунок Б.3 - Схема подключения преобразователей
в трехфазную трехпроводную сеть
59
C
C
B
B
A
A
1
2
3
4
5
6
1
2
3
4
5
6
IA*
IA
IB*
IB
IC*
IC
IA*
IA
IB*
IB
IC*
IC
UA
UB
UC
UN
UA
UB
UC
UN
7
8
9
10
7
8
9
10
N
N
C
C
B
B
A
A
а)
б)
а) с внешними трансформаторами тока;
б) с внешними трансформаторами тока и трансформаторами напряжения;
Рисунок Б.4 - Схемы подключения преобразователей
для трехфазной четырехпроводной сети
60
Приложение В
(обязательное)
Схема структурная преобразователей
Плата коммутации
Плата процессорная
Плата индикации
Ua,Ub,Uc,Un
Ua,Ub,Uc
ВЦН
ОУ1
ДИ1
ИС1
Ia,Ib,Ic
Ia,Ib,Ic
ОУ2
ВЦТ
ДИ2
ИС2
+1,5V
+5V
ИОН
+3V
+3V
ЖК
+24V
ПН1
+5V
+3.3V
СН1
220ВУ
Релейный выход 1
РВ1
SPI
Релейный выход 2
РВ2
МК
PARALEL
Релейный выход 3
РВ3
УИ3
Ethenet 1
ВЦН - входные цепи напряжения,
ВЦТ - входные цепи тока,
Ethenet 2
УИ4
ДВ1...8 - дискретные входы,
ДИ1..2- драйверы индикации,
RS485 (порт 2)
UART
УИ2
ЖК- жидкокристаллический дисплей
ИОН- источник опорного напряжения,
RS485 (порт 1)
UART
УИ1
ИС1..2- индикаторы символов,
TС1...TС8
МК- микроконтроллер,
ДВ1...8
ОУ1...2- операционный усилитель
+3,3V
ПН1...5 - преобразователи напряжения,
Плата аналоговых выходов
SPI
ПН2
ПНЗ
РВ1...3 - релейный выход,
АВ1
ПН4
СН1 - стабилизатор напряжения,
Аналоговый выход 1
УИ1...2 - узлы интерфейса,
Аналоговый выход 2
АВ2
ПН5
Аналоговый выход 3
АВ3
ПН6
Рисунок В.1 - Схема структурная преобразователей
Приложение Г
(справочное)
Схема реализации меню преобразователей
(при наличии ЖК-дисплея)
В данном разделе описывается схема работы меню преобразователей. Функции
кнопок при работе в каком-либо пункте меню отображаются на ЖК-дисплее.
62
3
65
Приложение Д
(обязательное)
Протоколы обмена данными по интерфейсу
I. В данном разделе описывается работа преобразователей в составе сети с
протоколом Modbus RTU в качестве подчиненного устройства.
Д.1 Общие сведения
Преобразователь может работать в составе полевой сети на основе после-
довательного интерфейса RS-485 с протоколом Modbus RTU в качестве ведомого
устройства.
Характеристики интерфейсного канала связи
Интерфейсный канал используется для обмена данными с преобразовате-
лем. Преобразователь является ведомым устройством.
Интерфейсный канал имеет следующие характеристики:
-
электрические
характеристики
сигналов
соответствуют
интерфейсу RS485;
- тип канала - асинхронный;
- протокол обмена данными: Modbus RTU;
- скорость передачи данных:
9600 бит/с,
19200 бит/с,
38400 бит/с,
57600 бит/с (устанавливается пользователем);
- длина линии связи сети не более 1200 метров в зависимости от
скорости передачи данных;
- тип линий связи - витая пара (экранированная витая пара);
- число преобразователей в канале связи не более 31 (без дополнительных
технических средств);
- формат данных при передаче информации: 1 бит (старт-бит) + 8 бит
(данные) + 1 бит (паритет, устанавливается пользователем) + 1 бит или 2 бита
(стоп-биты, устанавливается пользователем);
- диапазон значений адреса прибора от 1 до 247.
66
Описание протокола Modbus RTU
Информационные и временные характеристики протокола обмена дан-
ными соответствуют характеристикам протокола Modbus RTU.
Ведущее устройство формирует и посылает команды управления ведомо-
му устройству. Код функции в запросе сообщает подчиненному устройству, какое
действие необходимо провести. Байты данных содержат информацию необходи-
мую для выполнения запрошенной функции. Например, код функции 0x03 подра-
зумевает запрос на чтение содержимого регистров подчиненного устройства.
Ведомое устройство отвечает ведущему устройству в случае, если адрес в
принятом сообщении совпал с адресом ведомого устройства. Если подчиненный
дает нормальный ответ, код функции в ответе повторяет код функции в запросе. В
байтах данных содержится затребованная информация. Если имеет место ошибка,
то код функции модифицируется и в байтах данных передается причина ошибки.
Сообщение начинается с интервала тишины равного времени передачи 3.5
символов при установленной скорости передачи в сети. Вслед за последним пере-
даваемым символом также следует интервал тишины продолжительностью не ме-
нее 3.5 символов. Новое сообщение может начинаться после этого интервала.
Сообщение передается непрерывно. Если интервал тишины продолжи-
тельностью 3.5 символа возник во время передачи сообщения, принимающее уст-
ройство заканчивает прием сообщения и следующий байт будет воспринят как
начало следующего сообщения.
Если новое сообщение начнется раньше 3.5 интервала, принимающее
устройство воспримет его как продолжение предыдущего сообщения. В этом слу-
чае устанавливается ошибка, так как будет несовпадение контрольных сумм.
Формат сообщения в канале связи
Адрес
Функция
Данные
Циклическая контроль-
ная сумма (CRC)
8 бит
8 бит
N*8 бит
16 бит
Адрес - сетевой адрес прибора (от 1 до 247). Адрес 0 предназначен для
широковещательных сообщений, ответ на которые прибор не формирует.
Функция - код функции в соответствии с перечнем поддерживаемых
функций.
Данные - данные в соответствии с описанием функции.
67
Циклическая контрольная сумма (CRC) сообщения формируется в со-
ответствии с протоколом Modbus RTU.
Перечень поддерживаемых функций
Код функции
Функция
01
Чтение регистров флагов / дискретных сигналов
03, 04
Чтение регистров хранения / входных регистров
Контрольная сумма
Контрольная сумма CRC состоит из двух байт. Контрольная сумма вы-
числяется передающим устройством и добавляется в конец сообщения. Прини-
мающее устройство вычисляет контрольную сумму в процессе приема и сравни-
вает ее с полем CRC принятого сообщения.
Счетчик контрольной суммы предварительно инициализируется числом
0xFFFF. Только восемь бит данных используются для вычисления контрольной
суммы CRC. Старт и стоп биты, бит паритета, если он используется, не учитыва-
ются в контрольной сумме.
Во время генерации CRC каждый байт сообщения складывается по ИСКЛЮ-
ЧАЮЩЕМУ ИЛИ с текущим содержимым регистра контрольной суммы. Результат
сдвигается в направлении младшего бита, с заполнением нулем старшего бита.
Между тем, если младший бит равен 1, то производится ИСКЛЮЧАЮ-
ЩЕЕ ИЛИ содержимого регистра контрольной суммы и определенного числа.
Если младший бит равен 0, то ИСКЛЮЧАЮЩЕЕ ИЛИ не делается.
Процесс сдвига повторяется восемь раз. После последнего (восьмого)
сдвига, следующий байт складывается с текущей величиной регистра контроль-
ной суммы, и процесс сдвига повторяется восемь раз как описано выше. Конечное
содержание регистра и есть контрольная сумма CRC.
Алгоритм генерации CRC:
-
16-ти битный регистр загружается числом 0xFFFF и используется далее
как регистр CRC.
- Первый байт сообщения складывается по ИСКЛЮЧАЮЩЕМУ ИЛИ с
содержимым регистра CRC. Результат помещается в регистр CRC.
- Если младший бит 0: регистр CRC сдвигается вправо (в направлении
младшего бита) на 1 бит, старший бит заполняется 0.
68
- Если младший бит 1: регистр CRC сдвигается вправо (в направлении
младшего бита) на
1 бит, старший бит заполняется
0. Делается операция
ИСКЛЮЧАЮЩЕЕ ИЛИ регистра CRC и полиномиального числа 0xA001.
- Шаги 3 и 4 повторяются восемь раз.
- Повторяются шаги со 2 по 5 для следующего байта сообщения. Это
повторяется до тех пор, пока все байты сообщения не будут обработаны.
- Финальное содержание регистра CRC и есть контрольная сумма.
Размещение CRC в сообщении:
При передаче 16 бит контрольной суммы CRC в сообщении, сначала пе-
редается младший байт, затем старший.
Команды чтения из устройства
Запрос
Имя поля
Содержимое
Адрес
1 байт, адрес ведомого устройства
Функция
0x03 или 0x04 или 0x01, 1 байт
Старшая часть начального адреса
Старший байт начального адреса области реги-
стров для чтения
Младшая часть начального адреса
Младший байт начального адреса области ре-
гистров для чтения
Старшая часть числа регистров
Старший байт числа регистров для чтения
Младшая часть числа регистров
Младший байт числа регистров для чтения
CRC - циклическая контрольная сумма
Ответ
Имя поля
Содержимое
Адрес
1 байт, адрес ведомого устройства
Функция
0x03 или 0x04 или 0x01, 1 байт
Счетчик байт
Число байт в информационной части ответа
Старшая часть первого регистра
Содержимое старшего байта первого регистра
для чтения
Младшая часть первого регистра
Содержимое младшего байта первого регистра
для чтения
Старшая часть последнего регистра
Содержимое старшего байта последнего реги-
стра для чтения
Младшая часть последнего регистра
Содержимое младшего байта последнего реги-
стра для чтения
CRC - циклическая контрольная сумма
69
Сообщение об ошибке
Имя поля
Содержимое
Адрес
1 байт, адрес ведомого устройства
Функция
Код функции в запросе с установленной в
старшем бите единицей
Код ошибки
1 байт
CRC - циклическая контрольная сумма
Коды ошибок
Код
Расшифровка
1
Неподдерживаемая функция
2
Неподдерживаемый адрес данных
Адресация регистров
Регистры дискретных сигналов (для чтения использовать функцию 0x01)
Адрес
Адрес
Наименование
Примечание
Значения параметров
(HEX)
(DEC)
регистра
0x0010
16
ТС1
Дискретный вход 1
0- разомкнут / 1- замкнут
0x0011
17
ТС2
Дискретный вход 2
0- разомкнут / 1- замкнут
0x0012
18
ТС3
Дискретный вход 3
0- разомкнут / 1- замкнут
0x0013
19
ТС4
Дискретный вход 4
0- разомкнут / 1- замкнут
0x0014
20
ТС5
Дискретный вход 5
0- разомкнут / 1- замкнут
0x0015
21
ТС6
Дискретный вход 6
0- разомкнут / 1- замкнут
0x0016
22
ТС7
Дискретный вход 7
0- разомкнут / 1- замкнут
0x0017
23
ТС8
Дискретный вход 8
0- разомкнут / 1- замкнут
0x0020
32
ТУ1
Дискретный выход 1
0- разомкнут / 1- замкнут
0x0021
33
ТУ2
Дискретный выход 2
0- разомкнут / 1- замкнут
0x0022
34
ТУ3
Дискретный выход 3
0- разомкнут / 1- замкнут
Регистры измерений в формате float1 (для чтения использовать функцию 0x03 или 0x04)
Адрес
Адрес
Наименование реги-
Формат
Значения параметров
(HEX)
(DEC)
стра
(единицы измерения)
0x0001
1
Ia
float1 F1032
А
0x0003
3
Ib
float1 F1032
А
0x0005
5
Ic
float1 F1032
А
0x0007
7
I
float1 F1032
А
0x0009
9
Ua
float1 F1032
В
0x000B
11
Ub
float1 F1032
В
0x000D
13
Uc
float1 F1032
В
0x000F
15
U
float1 F1032
В
0x0011
17
Uab
float1 F1032
В
0x0013
19
Ubc
float1 F1032
В
0x0015
21
Uca
float1 F1032
В
0x0017
23
float1 F1032
В
0x0019
25
Pa
float1 F1032
Вт
0x001B
27
Pb
float1 F1032
Вт
0x001D
29
Pc
float1 F1032
Вт
70
0x001F
31
P
float1 F1032
Вт
0x0021
33
Qa
float1 F1032
вар
0x0023
35
Qb
float1 F1032
вар
0x0025
37
Qc
float1 F1032
вар
0x0027
39
Q
float1 F1032
вар
0x0029
41
Sa
float1 F1032
В·А
0x002B
43
Sb
float1 F1032
В·А
0x002D
45
Sc
float1 F1032
В·А
0x002F
47
S
float1 F1032
В·А
0x0031
49
cosφA
float1 F1032
0x0033
51
cosφB
float1 F1032
0x0035
53
cosφC
float1 F1032
0x0037
55
cosφ
float1 F1032
0x0039
57
F
float1 F1032
Гц
0x003B
59
float1 F1032
кВт·ч
0x003D
61
float1 F1032
квар·ч
Регистры измерений в формате float2 (для чтения использовать функцию 0x03 или 0x04)
Адрес
Адрес
Наименование реги-
Формат
Значения параметров
(HEX)
(DEC)
стра
(единицы измерения)
0x004F
79
Ia
float2 F0123
А
0x0051
81
Ib
float2 F0123
А
0x0053
83
Ic
float2 F0123
А
0x0055
85
I
float2 F0123
А
0x0057
87
Ua
float2 F0123
В
0x0059
89
Ub
float2 F0123
В
0x005B
91
Uc
float2 F0123
В
0x005D
93
U
float2 F0123
В
0x005F
95
Uab
float2 F0123
В
0x0061
97
Ubc
float2 F0123
В
0x0063
99
Uca
float2 F0123
В
0x0065
101
float2 F0123
В
0x0067
103
Pa
float2 F0123
Вт
0x0069
105
Pb
float2 F0123
Вт
0x006B
107
Pc
float2 F0123
Вт
0x006D
109
P
float2 F0123
Вт
0x006F
111
Qa
float2 F0123
вар
0x0071
113
Qb
float2 F0123
вар
0x0073
115
Qc
float2 F0123
вар
0x0075
117
Q
float2 F0123
вар
0x0077
119
Sa
float2 F0123
В·А
0x0079
121
Sb
float2 F0123
В·А
0x007B
123
Sc
float2 F0123
В·А
0x007D
125
S
float2 F0123
В·А
0x007F
127
cosφA
float2 F0123
0x0081
129
cosφB
float2 F0123
0x0083
131
cosφC
float2 F0123
0x0085
133
cosφ
float2 F0123
0x0087
135
F
float2 F0123
Гц
0x0089
137
float2 F0123
кВт·ч
0x008B
139
float2 F0123
квар·ч
71
Регистры измерений в формате float3 (для чтения использовать функцию 0x03 или 0x04)
Адрес
Адрес
Наименование реги-
Формат
Значения параметров
(HEX)
(DEC)
стра
(единицы измерения)
0x0201
273
Ia
float3 F3210
А
0x0203
275
Ib
float3 F3210
А
0x0205
277
Ic
float3 F3210
А
0x0207
279
I
float3 F3210
А
0x0209
281
Ua
float3 F3210
В
0x020B
283
Ub
float3 F3210
В
0x020D
285
Uc
float3 F3210
В
0x020F
287
U
float3 F3210
В
0x0211
289
Uab
float3 F3210
В
0x0213
291
Ubc
float3 F3210
В
0x0215
293
Uca
float3 F3210
В
0x0217
295
float3 F3210
В
0x0219
297
Pa
float3 F3210
Вт
0x021B
299
Pb
float3 F3210
Вт
0x021D
301
Pc
float3 F3210
Вт
0x021F
303
P
float3 F3210
Вт
0x0221
305
Qa
float3 F3210
вар
0x0223
307
Qb
float3 F3210
вар
0x0225
309
Qc
float3 F3210
вар
0x0227
311
Q
float3 F3210
вар
0x0229
313
Sa
float3 F3210
В·А
0x022B
315
Sb
float3 F3210
В·А
0x022D
317
Sc
float3 F3210
В·А
0x022F
319
S
float3 F3210
В·А
0x0231
321
cosφA
float3 F3210
0x0233
323
cosφB
float3 F3210
0x0235
325
cosφC
float3 F3210
0x0237
327
cosφ
float3 F3210
0x0239
329
F
float3 F3210
Гц
0x023B
331
float3 F3210
кВт·ч
0x023D
333
float3 F3210
квар·ч
Регистры измерений в формате short (для чтения использовать функцию 0x03 или 0x04)
Адрес
Адрес
Наименование реги-
Формат
Значения параметров
(HEX)
(DEC)
стра
(единицы измерения)
0x009D
157
Ia
unsigned short
0x009E
158
Ib
unsigned short
0x009F
159
Ic
unsigned short
0x00A0
160
I
unsigned short
0x00A1
161
Кол-во десятичных
unsigned short
0, 1, 2, 3
знаков Ia, Ib, Ic, I
0x00A2
162
Ед.изм. Ia, Ib, Ic, I
unsigned short
0 - A, 1 - кА
0x00A3
163
Ua
unsigned short
0x00A4
164
Ub
unsigned short
0x00A5
165
Uc
unsigned short
0x00A6
166
U
unsigned short
0x00A7
167
Кол-во десятичных
unsigned short
0, 1, 2, 3
знаков Ua, Ub, Uc, U
0x00A8
168
Ед.изм. Ua, Ub, Uc, U
unsigned short
0 - В, 1 - кВ
0x00A9
169
Uab
unsigned short
0x00AA
170
Ubc
unsigned short
72
Адрес
Адрес
Наименование реги-
Формат
Значения параметров
(HEX)
(DEC)
стра
(единицы измерения)
0x00AB
171
Uca
unsigned short
0x00AC
172
unsigned short
0x00AD
173
Кол-во десятичных
unsigned short
0, 1, 2, 3
знаков Uab,Ubc,Uca,Uл
0x00AE
174
Ед.изм. Uab,Ubc,Uca,Uл
unsigned short
0 - В, 1 - кВ
0x00AF
175
Pa
signed short
0x00B0
176
Pb
signed short
0x00B1
177
Pc
signed short
0x00B2
178
P
signed short
0x00B3
179
Кол-во десятичных
unsigned short
0, 1, 2, 3
знаков Pa, Pb, Pc, P
0x00B4
180
Ед.изм. Pa, Pb, Pc, P
unsigned short
0 - Вт, 1 - кВт, 2 - МВт
0x00B5
181
Qa
signed short
0x00B6
182
Qb
signed short
0x00B7
183
Qc
signed short
0x00B8
184
Q
signed short
0x00B9
185
Кол-во десятичных
unsigned short
0, 1, 2, 3
знаков Qa, Qb, Qc, Q
0x00BA
186
Ед.изм. Qa, Qb, Qc, Q
unsigned short
0 - вар, 1 - квар, 2 - Мвар
0x00BB
187
Sa
unsigned short
0x00BC
188
Sb
unsigned short
0x00BD
189
Sc
unsigned short
0x00BE
190
S
unsigned short
0x00BF
191
Кол-во десятичных
unsigned short
0, 1, 2, 3
знаков Sa, Sb, Sc, S
0x00C0
192
Ед.изм. Sa, Sb, Sc, S
unsigned short
0 - В·А,1 - кВ·А, 2 - МВ·А
0x00C1
193
cosφA
signed short
0x00C2
194
cosφB
signed short
0x00C3
195
cosφC
signed short
0x00C4
196
cosφ
signed short
0x00C5
197
Кол-во десятичных
unsigned short
0, 1, 2, 3
знаков cosφA, cosφB,
cosφC, cosφ
0x00C6
198
F
unsigned short
0x00C7
199
Кол-во десятичных
unsigned short
0, 1, 2, 3
знаков F
0x00C8
200
Состояние дискретных
unsigned short
бит 0- ТС1, ... , бит 7- ТС8
входов TC
0x00C9
201
Состояние дискретных
unsigned short
бит 0- ТУ1, ... , бит 2- ТУ3
выходов TУ
0x00CA
202
Время (часы)
unsigned short
0..23
0x00CB
203
Время (минуты)
unsigned short
0..59
0x00CC
204
Время (секунды)
unsigned short
0..59
0x00CD
205
День
unsigned short
1..31
0x00CE
206
Месяц
unsigned short
1..12
0x00CF
207
Год
unsigned short
2000..2099
73
Служебные регистры (для чтения использовать функцию 0x03 или 0x04)
Адрес
Адрес
Наименование регистра
Формат
Значения пара-
(HEX)
(DEC)
метров
(единицы измере-
ния)
0x00D7
215
АЦП Ia
float1 F1032
0x00D9
217
АЦП Ib
float1 F1032
0x00DB
219
АЦП Ic
float1 F1032
0x00DD
221
АЦП Ua
float1 F1032
0x00DF
223
АЦП Ub
float1 F1032
0x00E1
225
АЦП Uc
float1 F1032
0x00E3
227
АЦП Uab
float1 F1032
0x00E5
229
АЦП Ubc
float1 F1032
0x00E7
231
АЦП Uca
float1 F1032
0x0100
256
Версия программы
char[20]
Символы в коди-
ровке ASCII
Параметры качества в формате float1 (для чтения использовать функцию 0x03 или 0x04)
Адрес
Адрес
Наименование регистра
Формат
Значения пара-
(HEX)
(DEC)
метров
(единицы изме-
рения)
0x0300
768
Ток нулевой последовательности I0
float1 F1032
А
0x0302
770
Напряжение нулевой последователь-
float1 F1032
В
ности U0
0x0304
772
Длительность провала напряжения (∆tп)
float1 F1032
от 0,02 с и выше
0x0306
774
Глубина провала напряжения (δUп)
float1 F1032
от 10 % до 95 %
0x0308
776
Длительность прерывания напряжения
float1 F1032
от 0,02 с и выше
(∆tпрер)
0x030A
778
Длительность временного перенапря-
float1 F1032
от 0,02 с и выше
жения (∆tпер)
0x030C
780
Отклонение частоты (∆f)
float1 F1032
Гц
0x030E
782
Ошибка чередования фаз
ushort
0- нет, 1- ошибка
Параметры качества в формате float2 (для чтения использовать функцию 0x03 или 0x04)
Адрес
Адрес
Наименование регистра
Формат
Значения пара-
(HEX)
(DEC)
метров
(единицы изме-
рения)
0x0360
864
Ток нулевой последовательности I0
float2 F0123
А
0x0362
866
Напряжение нулевой последователь-
float2 F0123
В
ности U0
0x0364
868
Длительность провала напряжения (∆tп)
float2 F0123
от 0,02 с и выше
0x0366
870
Глубина провала напряжения (δUп)
float2 F0123
от 10 % до 95 %
0x0368
872
Длительность прерывания напряжения
float2 F0123
от 0,02 с и выше
(∆tпрер)
0x036A
874
Длительность временного перенапря-
float2 F0123
от 0,02 с и выше
жения (∆tпер)
0x036C
876
Отклонение частоты (∆f)
float2 F0123
Гц
0x036E
878
Ошибка чередования фаз (ABC)
ushort
0- нет, 1- ошибка
74
Параметры качества в формате float3 (для чтения использовать функцию 0x03 или 0x04)
Адрес
Адрес
Наименование регистра
Формат
Значения пара-
(HEX)
(DEC)
метров
(единицы изме-
рения)
0x03C0
960
Ток нулевой последовательности I0
float3 F3210
А
0x03C2
962
Напряжение нулевой последователь-
float3 F3210
В
ности U0
0x03C4
964
Длительность провала напряжения (∆tп)
float3 F3210
от 0,02 с и выше
0x03C6
966
Глубина провала напряжения (δUп)
float3 F3210
от 10 % до 95 %
0x03C8
968
Длительность прерывания напряжения
float3 F3210
от 0,02 с и выше
(∆tпрер)
0x03CA
970
Длительность временного перенапря-
float3 F3210
от 0,02 с и выше
жения (∆tпер)
0x03CC
972
Отклонение частоты (∆f)
float3 F3210
Гц
0x03CE
974
Ошибка чередования фаз (ABC)
ushort
0- нет, 1- ошибка
Параметры качества в формате short (для чтения использовать функцию 0x03 или 0x04)
Адрес
Адрес
Наименование регистра
Формат
Значения пара-
(HEX)
(DEC)
метров
(единицы изме-
рения)
0x0420
1056
Ток нулевой последовательности I0
unsigned short
0x0421
1057
Кол-во десятичных знаков I0
unsigned short
0, 1, 2, 3
0x0422
1058
Ед.изм. I0
unsigned short
0 - A, 1 - кА
0x0423
1059
Напряжение нулевой последователь-
unsigned short
ности U0
0x0424
1060
Кол-во десятичных знаков U0
unsigned short
0, 1, 2, 3
0x0425
1061
Ед.изм. U0
unsigned short
0 - В, 1 - кВ
0x0426
1062
Длительность провала напряжения
unsigned short
(делить на 100)
(∆tп)
от 0,02 с и выше
0x0427
1063
Глубина провала напряжения (δUп)
unsigned short
(делить на 100)
от 10 % до 95 %
0x0428
1064
Длительность прерывания напряже-
unsigned short
(делить на 100)
ния (∆tпрер)
от 0,02 с и выше
0x0429
1065
Длительность временного перенапря-
unsigned short
(делить на 100)
жения (∆tпер)
от 0,02 с и выше
0x042A
1066
Отклонение частоты (∆f)
unsigned short
(делить на 100)
Гц
0x042B
1067
Ошибка чередования фаз (ABC)
ushort
0- нет, 1- ошибка
Формат представления вещественного числа с структурой F1032
Регистр с младшим адресом
Регистр со старшим адресом
Средний байт ман-
Младший байт
Старший байт (по-
Старший байт
тиссы
мантиссы
рядок+знак)
мантиссы
(байт 1)
(байт 0)
(байт 3)
(байт 2)
Формат представления вещественного числа с структурой F0123
Регистр с младшим адресом
Регистр со старшим адресом
Младший байт
Средний байт мантис-
Старший байт
Старший байт (поря-
75
мантиссы
сы
мантиссы
док+знак)
(байт 0)
(байт 1)
(байт 2)
(байт 3)
Формат представления вещественного числа с структурой F3210
Регистр с младшим адресом
Регистр со старшим адресом
Старший байт (по-
Старший байт
Средний байт ман-
Младший байт
рядок+знак)
мантиссы
тиссы
мантиссы
(байт 3)
(байт 2)
(байт 1)
(байт 0)
II. Настройки протокола и адресация элементов информации прибора
в соответствии с ГОСТ Р МЭК 60870-5-104-2004
Определение таймаутов
Параметр
Значение по
Примечания
Выбран-
умолчанию
ное зна-
чение
t1
15 с
Таймаут при посылке или тестировании APDU
15
Таймаут для подтверждения в случае отсутст-
t2
10 с
10
вия сообщения с данными t2 < t1
Таймаут для посылки блоков тестирования в
t3
20 с
20
случае долгого простоя
Максимальный диапазон значений для всех таймаутов равен: от 1 до 255 секунд с точ-
ностью 1 с.
Максимальное число k неподтвержденных APDU формата I и последних подтвер-
ждающих APDU (w)
Параметр
Значение по
Примечания
Выбран-
умолчанию
ное зна-
чение
Максимальная разность переменной состояния
K
12 APDU
передачи и номера последнего подтвержденно-
12
го APDU
Последнее подтверждение после приема w
W
8 APDU
8
APDU формата I
Максимальный диапазон значений k: от 1 до 32767(w-1) APDU с точностью 1 APDU.
Максимальный диапазон значений w: от 1 до 32766 APDU с точностью 1 APDU (Реко-
мендация: w не должно превышать двух третей от k).
Номер порта
Параметр
Значение по
Примечания
умолчанию
Номер порта
2404
Доступно для изменения пользователем
76
Перечень элементов информации
Спорадический режим (значение
Период передачи пара-
Адрес эле-
абсолютного изменения задается
метра в циклическом ре-
Наименование параметра
мента ин-
ASDU
в единицах, настраиваемых и
жиме (значения по умол-
формации
кратных значениям приведен-
чанию, настраиваемые)
ным ниже)
I
12
13/36
10
0,001 A
I фаза A
13
13/36
10
0,001 A
I фаза B
14
13/36
10
0,001 A
I фаза C
15
13/36
10
0,001 A
U
16
13/36
10
0,01 В
U фаза A
17
13/36
10
0,01 В
U фаза B
18
13/36
10
0,01 В
U фаза C
19
13/36
10
0,01 В
20
13/36
10
0,01 В
U AB
21
13/36
10
0,01 В
U BC
22
13/36
10
0,01 В
U CA
23
13/36
10
0,01 В
P
24
13/36
10
0,1 Вт
P фаза A
25
13/36
10
0,1 Вт
P фаза B
26
13/36
10
0,1 Вт
P фаза C
27
13/36
10
0,1 Вт
Q
28
13/36
10
0,1 вар
Q фаза A
29
13/36
10
0,1 вар
Q фаза B
30
13/36
10
0,1 вар
Q фаза C
31
13/36
10
0,1 вар
S
32
13/36
10
0,1 В·А
S фаза A
33
13/36
10
0,1 В·А
S фаза B
34
13/36
10
0,1 В·А
S фаза C
35
13/36
10
0,1 В·А
Сos(φ)
36
13/36
10
0,001
Cos(φ) фаза A
37
13/36
10
0,001
Cos(φ) фаза B
38
13/36
10
0,001
Cos(φ) фаза C
39
13/36
10
0,001
F (частота)
40
13/36
10
0,001 Гц
Аналоговый выход 1 (AO1)
41
13/36
10
0,01%
Аналоговый выход 2 (AO2)
42
13/36
10
0,01%
Аналоговый выход 3 (AO3)
43
13/36
10
0,01%
Ток нулевой последователь-
44
13/36
10
0,001 A
ности
Напряжение нулевой после-
45
13/36
10
0,01 В
довательности
Дискретный вход1 (ТС1)
1
1/30
10
-
Дискретный вход2 (ТС2)
2
1/30
10
-
Дискретный вход3 (ТС3)
3
1/30
10
-
Дискретный вход4 (ТС4)
4
1/30
10
-
Дискретный вход5 (ТС5)
5
1/30
10
-
Дискретный вход6 (ТС6)
6
1/30
10
-
Дискретный вход7 (ТС7)
7
1/30
10
-
Дискретный вход8 (ТС8)
8
1/30
10
-
Дискретный выход1 (ТУ1)
9
1/30
10
-
77
Продолжение перечня элементов информации
Спорадический режим (значение
Период передачи пара-
Адрес эле-
абсолютного изменения задается
метра в циклическом ре-
Наименование параметра
мента ин-
ASDU
в единицах, настраиваемых и
жиме (значения по умол-
формации
кратных значениям приведен-
чанию, настраиваемые)
ным ниже)
Дискретный выход2 (ТУ2)
10
1/30
10
-
Дискретный выход3 (ТУ3)
11
1/30
10
-
Примечание - Измеряемые параметры передаются в формате с плавающей запятой одинарной
точности (float) стандарта IEEE 754 с учетом коэффициентов трансформации. Метка времени
передается в 7 байтах
III. Настройки протокола и адресация элементов информации прибора
в соответствии с ГОСТ Р МЭК 60870-5-101-2004
Перечень элементов информации
Спорадический режим (значе-
Адрес
Период передачи парамет-
ние абсолютного изменения
элемента
ра в циклическом режиме
Наименование параметра
ASDU
задается в единицах, настраи-
информа-
(значения по умолчанию,
ваемых и кратных значениям
ции
настраиваемые)
приведенным ниже)
I
12
13/36
10
0,001 A
I фаза A
13
13/36
10
0,001 A
I фаза B
14
13/36
10
0,001 A
I фаза C
15
13/36
10
0,001 A
U
16
13/36
10
0,01 В
U фаза A
17
13/36
10
0,01 В
U фаза B
18
13/36
10
0,01 В
U фаза C
19
13/36
10
0,01 В
20
13/36
10
0,01 В
U AB
21
13/36
10
0,01 В
U BC
22
13/36
10
0,01 В
U CA
23
13/36
10
0,01 В
P
24
13/36
10
0,1 Вт
P фаза A
25
13/36
10
0,1 Вт
P фаза B
26
13/36
10
0,1 Вт
P фаза C
27
13/36
10
0,1 Вт
Q
28
13/36
10
0,1 вар
Q фаза A
29
13/36
10
0,1 вар
Q фаза B
30
13/36
10
0,1 вар
Q фаза C
31
13/36
10
0,1 вар
S
32
13/36
10
0,1 В·А
S фаза A
33
13/36
10
0,1 В·А
S фаза B
34
13/36
10
0,1 В·А
S фаза C
35
13/36
10
0,1 В·А
Сos(φ)
36
13/36
10
0,001
Cos(φ) фаза A
37
13/36
10
0,001
Cos(φ) фаза B
38
13/36
10
0,001
Cos(φ) фаза C
39
13/36
10
0,001
F (частота)
40
13/36
10
0,001 Гц
Продолжение перечня элементов информации
78
Период передачи пара-
Спорадический режим (значе-
Адрес
метра в циклическом
ние абсолютного изменения
элемента
Наименование параметра
ASDU
режиме (значения по
задается в единицах, настраи-
информа-
умолчанию, настраивае-
ваемых и кратных значениям
ции
мые)
приведенным ниже)
Аналоговый выход 1 (AO1)
41
13/36
10
0,01%
Аналоговый выход 2 (AO2)
42
13/36
10
0,01%
Аналоговый выход 3 (AO3)
43
13/36
10
0,01%
Ток нулевой последовательности
44
13/36
10
0,001 A
Напряжение нулевой последова-
45
13/36
10
0,01 В
тельности
Дискретный вход1 (ТС1)
1
1/30
10
-
Дискретный вход2 (ТС2)
2
1/30
10
-
Дискретный вход3 (ТС3)
3
1/30
10
-
Дискретный вход4 (ТС4)
4
1/30
10
-
Дискретный вход5 (ТС5)
5
1/30
10
-
Дискретный вход6 (ТС6)
6
1/30
10
-
Дискретный вход7 (ТС7)
7
1/30
10
-
Дискретный вход8 (ТС8)
8
1/30
10
-
Дискретный выход1 (ТУ1)
9
1/30
10
-
Дискретный выход2 (ТУ2)
10
1/30
10
-
Дискретный выход3 (ТУ3)
11
1/30
10
-
Примечание - Измеряемые параметры передаются в формате с плавающей запятой одинарной
точности (float) стандарта IEEE 754 с учетом коэффициентов трансформации. Метка времени
передается в 7 байтах
79
Приложение Е
(обязательное)
Работа дискретных выходов
Хвх
L+d
L
L-d
τ, c
ДВ
Вкл
t = 3
Выкл
τ, c
ДВ
Вкл
t = 4
Выкл
τ, c
ДВ
t = 5
Вкл
Выкл
τ, c
ДВ
Вкл
t = 6
Выкл
τ, c
ДВ
Вкл
t = 7
Выкл
τ, c
ДВ
t = 8
Вкл
Выкл
τ, c
ДВ - дискретный выход,
L - уставка дискретного выхода.
Примечание - При t = 5, 6, 7, 8 выключение с учетом зоны возврата b.
Рисунок Е.1 - Логика работы дискретных выходов при t = 3, 4, 5, 6, 7, 8
80
Приложение Ж
(обязательное)
Значения входных сигналов и допускаемые значения измеряемых параметров в контрольных точках
Таблица Ж.1 - Проверка основной погрешности измерения междуфазного и фазного напряжений, фазного тока, фазной и суммарной мощностей
(cosϕ =1 при измерении активной мощности, sinϕ=1 при измерении реактивной мощности, частота входного сигнала 50 Гц)
Входной сигнал
Допускаемые значения
Кон-
Uл.ном
Линейное
Фазное
Фазный
Линейное
Фазное
Фазный ток, А
Фазная мощность
Суммарная мощность
Iном,
троль
(Uф.ном),
(междуфаз-
напряже-
ток, А
(междуфазное)
напряжение, В
(активная, реактивная,
(активная, реактив-
А
ные
В
ное) напря-
ние, В
напряжение, В
полная), Вт, вар, В·А
ная, полная), Вт, вар,
точки
жение, В
В·А
100
1,0
1
20
11,547
от 19,8 до 20,2
от 11,432 до 11,662
от 11,259 до 11,835
от 33,775 до 35,507
(57,73)
2
50
28,868
от 49,8 до 50,2
от 28,752 до 28,983
от 28,579 до 29,156
от 85,737 до 87,468
3
80
46,188
1,0
от 79,8 до 80,2
от 46,073 до 46,303
от 0,998 до 1,002
от 45,900 до 46,476
от 137,698 до 139,430
4
100
57,735
от 99,8 до 100,2
от 57,620 до 57,850
от 57,447 до 58,023
от 172,339 до 174,071
5
110
63,509
от 109,8 до 110,2
от 63,393 до 63,624
от 63,220 до 63,797
от 189,657 до 191,392
6
120
69,276
от 119,8 до 120,2
от 69,161 до 69,391
от 68,988 до 69,564
от 206,962 до 208,694
7
100
0,02
от 0,018 до 0,022
от 0,866 до 1,443
от 2,598 до 4,330
8
100
0,1
от 0,098 до 0,102
от 5,485 до 6,062
от 16,456 до 18,186
9
100
57,735
0,2
от 99,8 до 100,2
от 57,620 до 57,850
от 0,198 до 0,202
от 11,259 до 11,835
от 33,775 до 35,507
10
100
0,5
от 0,498 до 0,502
от 28,579 до 29,156
от 85,737 до 87,468
11
100
1,5
от 1,498 до 1,502
от 86,314 до 86,891
от 258,942 до 260,674
12
20
11,547
0,01
от 19,8 до 20,2
от 11,432 до 11,662
от 0,008 до 0,012
от -0,173 до 0,404
от -0,520 до 1,212
100
5,0
1
20
11,547
от 19,8 до 20,2
от 11,432 до 11,662
от 56,292 до 59,178
от 168,875 до 177,535
(57,73)
2
50
28,868
от 49,8 до 50,2
от 28,752 до 28,983
от 142,895 до 145,781
от 428,683 до 437,343
3
80
46,188
5,0
от 79,8 до 80,2
от 46,073 до 46,303
от 4,99 до 5,01
от 229,497 до 232,383
от 688,490 до 697,150
4
100
57,735
от 99,8 до 100,2
от 57,620 до 57,850
от 287,232 до 290,118
от 861,695 до 870,355
5
110
63,509
от 109,8 до 110,2
от 63,393 до 63,624
от 316,100 до 318,986
от 948,298 до 956,958
6
120
69,276
от 119,8 до 120,2
от 69,161 до 69,391
от 344,937 до 347,823
от 1037,697 до 1040,583
7
100
57,735
0,1
от 99,8 до 100,2
от 57,620 до 57,850
от 0,09 до 0,11
от 4,331 до 7,216
от 12,991 до 21,650
8
100
57,735
0,5
от 99,8 до 100,2
от 57,620 до 57,850
от 0,49 до 0,51
от 27,425 до 30,310
от 82,273 до 90,932
Продолжение таблицы Ж.1
Входной сигнал
Допускаемые значения
Кон-
Uл.ном
Линейное
Фазное
Фазный
Линейное
Фазное
Фазный ток, А
Фазная мощность
Суммарная мощность
Iном,
троль
(Uф.ном),
(междуфаз-
напряже-
ток, А
(междуфазное)
напряжение, В
(активная, реактивная,
(активная, реактив-
А
ные
В
ное) напря-
ние, В
напряжение, В
полная), Вт, вар, В·А
ная, полная), Вт, вар,
точки
жение, В
В·А
100
5,0
9
100
1,0
от 0,99 до 1,01
от 56,292 до 59,178
от 168,875 до 177,535
(57,73)
10
100
57,735
2,5
от 99,8 до 100,2
от 57,620 до 57,850
от 2,49 до 2,51
от 142,895 до 145,781
от 428,683 до 437,343
11
100
7,5
от 7,49 до 7,51
от 431,570 до 434,456
от 1294,670 до 1303,330
12
20
11,547
0,05
от 19,8 до 20,2
от 11,432 до 11,662
от 0,04 до 0,06
от -0,866 до 2,020
от -2,598 до 6,062
380
1,0
1
76
43,879
от 75,24 до 76,76
от 43,440 до 44,317
от 42,782 до 44,976
от 128,345 до 134,927
(219,39)
2
190
109,697
от 189,24 до 190,76
от 109,258 до 110,135
от 108,600 до 110,794
от 325,799 до 332,381
3
304
175,514
1,0
от 303,24 до 304,76
от 175,076 до 175,953
от 0,998 до 1,002
от 174,415 до 176,611
от 523,252 до 529,834
4
380
219,393
от 379,24 до 380,76
от 218,954 до 219,832
от 218,296 до 220,490
от 654,888 до 661,470
5
418
241,332
от 417,24 до 418,76
от 240,894 до 241,771
от 240,235 до 242,429
от 720,706 до 727,288
6
500
288,675
от 499,24 до 500,76
от 288,236 до 289,114
от 287,578 до 289,772
от 862,734 до 869,316
7
380
0,02
от 0,018 до 0,022
от 3,291 до 5,485
от 9,873 до 16,455
8
380
0,1
от 0,098 до 0,102
от 20,842 до 23,036
от 62,527 до 69,109
9
380
219,393
0,2
от 379,24 до 380,76
от 218,954 до 219,832
от 0,198 до 0,202
от 42,782 до 44,976
от 128,345 до 134,927
10
380
0,5
от 0,498 до 0,502
от 108,600 до 110,794
от 325,799 до 332,381
11
380
1,5
от 1,498 до 1,502
от 327,993 до 330,187
от 983,978 до 990,560
12
76
43,879
0,01
от 75,24 до 76,76
от 43,440 до 44,317
от 0,008 до 0,012
от -0,658 до 1,536
от -1,975 до 4,607
380
5,0
1
76
43,879
5,0
от 75,24 до 76,76
от 43,440 до 44,317
от 213,908 до 224,878
от 641,725 до 674,634
(219,39)
2
190
109,697
5,0
от 189,24 до 190,76
от 109,258 до 110,135
от 542,998 до 553,968
от 1628,994 до 1661,903
3
304
175,514
5,0
от 303,24 до 304,76
от 175,076 до 175,953
от 4,99 до 5,01
от 872,087 до 883,057
от 2616,263 до 2649,172
4
380
219,393
5,0
от 379,24 до 380,76
от 218,954 до 219,832
от 1091,481 до 1102,450
от 3274,442 до 3307,351
5
418
241,332
5,0
от 417,24 до 418,76
от 240,894 до 241,771
от 1201,177 до 1212,147
от 3603,532 до 3636,441
6
500
288,675
5,0
от 499,24 до 500,76
от 288,236 до 289,114
от 1437,891 до 1448,861
от 4313,673 до 4346,581
7
380
219,393
0,1
от 0,09 до 0,11
от 16,454 до 27,424
от 49,363 до 82,272
8
380
219,393
0,5
от 379,24 до 380,76
от 218,954 до 219,832
от 0,49 до 0,51
от 104,212 до 115,182
от 312,635 до 345,544
9
380
219,393
1,0
от 0,99 до 1,01
от 213,908 до 224,878
от 641,725 до 674,634
10
380
219,393
2,5
от 2,49 до 2,51
от 542,998 до 553,968
от 1628,994 до 1661,903
Окончание таблицы Ж.1
Входной сигнал
Допускаемые значения
Кон-
Uл.ном
Линейное
Фазное
Фазный
Линейное
Фазное
Фазный ток, А
Фазная мощность
Суммарная мощность
Iном,
троль
(Uф.ном),
(междуфаз-
напряже-
ток, А
(междуфазное)
напряжение, В
(активная, реактивная,
(активная, реактив-
А
ные
В
ное) напря-
ние, В
напряжение, В
полная), Вт, вар, В·А
ная, полная), Вт, вар,
точки
жение, В
В·А
380
5,0
11
380
219,393
7,5
от 379,24 до 380,76
от 218,954 до 219,832
от 7,49 до 7,51
от 1639,963 до 1650,933
от 4919,890 до 4952,799
(219,39)
12
380
219,393
10
от 379,24 до 380,76
от 218,954 до 219,832
от 9,99 до 10,01
от 2188,446 до 2199,416
от 6565,339 до 6598,248
13
76
43,879
0,05
от 75,24 до 76,76
от 43,440 до 44,317
от 0,04 до 0,06
от -3,291 до 7,679
от -9,873 до 23,036
400
1,0
1
80,00
46,188
1,0
от 79,2 до 80,8
от 45,726 до 46,650
от 45,033 до 47,343
от 135,1 до 142,028
(230,94)
2
200,00
115,470
1,0
от 199,2 до 116,27
от 115,008 до 115,932
от 114,315 до 116,625
от 342,946 до 349,874
3
320,00
184,752
1,0
от 319,2 до 320,8
от 184,290 до 185,214
от 0,998 до 1,002
от 183,597 до 185,907
от 550,792 до 557,72
4
400,00
230,940
1,0
от 399,2 до 400,8
от 230,478 до 231,402
от 229,785 до 232,095
от 689,356 до 696,284
5
440,00
254,034
1,0
от 439,2 до 440,8
от 253,572 до 254,496
от 252,879 до 255,189
от 758,638 до 765,566
6
480,00
277,128
1,0
от 479,2 до 480,8
от 276,666 до 277,590
от 275,973 до 278,283
от 827,92 до 834,848
7
400,00
230,940
0,02
от 0,018 до 0,022
от 3,464 до 5,774
от 10,392 до 17,321
8
400,00
230,940
0,1
от 0,098 до 0,102
от 21,939 до 24,249
от 65,818 до 72,746
9
400,00
230,940
0,2
от 399,2 до 400,8
от 230,478 до 231,402
от 0,198 до 0,202
от 45,033 до 47,343
от 135,1 до 142,028
10
400,00
230,940
0,5
от 0,498 до 0,502
от 114,315 до 116,625
от 342,946 до 349,874
11
400,00
230,940
1,5
от 1,498 до 1,502
от 345,255 до 347,565
от 1035,766 до 1042,694
12
80,00
46,188
0,01
от 79,2 до 80,8
от 45,726 до 46,650
от 0,008 до 0,012
от -0,693 до 1,617
от -2,078 до 4,85
400
5,0
1
80,00
46,188
5,0
от 79,2 до 80,8
от 45,726 до 46,650
от 225,167 до 236,714
от 675,500 до 710,141
(230,94)
2
200,00
115,470
5,0
от 199,2 до 116,27
от 115,008 до 115,932
от 571,577 до 583,124
от 1714,73 до 1749,371
3
320,00
184,752
5,0
от 319,2 до 320,8
от 184,290 до 185,214
от 4,99 до 5,01
от 917,987 до 929,534
от 2753,96 до 2788,601
4
400,00
230,940
5,0
от 399,2 до 400,8
от 230,478 до 231,402
от 1148,927 до 1160,474
от 3446,78 до 3481,421
5
440,00
254,034
5,0
от 439,2 до 440,8
от 253,572 до 254,496
от 1264,397 до 1275,944
от 3793,19 до 3827,831
6
480,00
277,128
5,0
от 479,2 до 480,8
от 276,666 до 277,590
от 1379,867 до 1391,414
от 4139,6 до 4174,241
7
400,00
230,940
0,1
от 0,09 до 0,11
от 17,321 до 28,868
от 51,962 до 86,603
8
400,00
230,940
0,5
от 399,2 до 400,8
от 230,478 до 231,402
от 0,49 до 0,51
от 109,697 до 121,244
от 329,09 до 363,731
9
400,00
230,940
1,0
от 0,99 до 1,01
от 225,167 до 236,714
от 675,5 до 710,141
11
400,00
230,940
7,5
от 7,49 до 7,51
от 1726,277 до 1737,824
от 5178,83 до 5213,471
12
80,00
46,188
10
от 79,2 до 80,8
от 45,726 до 46,650
от 9,99 до 10,01
от -3,464 до 8083
от -10,392 до 24,249
Таблица Ж.2 - Проверка основной погрешности изменения выходного аналогового сигнала
Кон-
Допускаемые значения показаний прибора
Uл.ном
Мощ-
I,
троль-
(с допуском 0,8 от предела основной погрешности)
(Uф.ном),
ность,
А
ные
Аналоговые выходы, мА
В
Вт/вар
точки
-5…0…+5
0…2,5…5,0
4…12…20
0…10…20
0…5
0…20
4…20
0,0
0,0
0
от -0,02 до 0,02
от
2,49 до
2,51
от 11,97 до
12,03
от 9,96 до 10,04
от 0 до 0,02
от 0 до 0,08
от 3,94 до
4,06
100
0,1
10,0
1
от 0,48 до 0,52
от
2,74 до
2,76
от 12,77 до
12,83
от 10,96 до 11,04
от 0,48 до 0,52
от 1,92 до 2,08
от 5,54 до 5,66
(57,73)
0,2
20,0
2
от 0,98 до1,02
от
2,99 до
3,01
от 13,57 до
13,63
от 11,96 до 12,04
от 0,98 до1,02
от 3,92 до 4,08
от 7,14 до 7,26
0,3
30,0
3
от 1,48 до 1,52
от
3,24 до
3,26
от 14,37 до
14,43
от 12,96 до 13,04
от 1,48 до 1,52
от 5,92 до 6,08
от 8,74 до 8,86
0,4
40,0
4
от 1,98 до 2,02
от
3,49 до
3,51
от 15,17 до
15,23
от 13,96 до 14,04
от 1,98 до 2,02
от 7,92 до 8,08
от 10,34 до 10,46
0,5
50,0
5
от 2,48 до 2,52
от
3,74 до
3,76
от 15,97 до
16,03
от 14,96 до 15,04
от 2,48 до 2,52
от 9,92 до 10,08
от 11,94 до 12,06
0,6
60,0
6
от 2,98 до 3,02
от
3,99 до
4,01
от 16,77 до
16,83
от 15,96 до 16,04
от 2,98 до 3,02
от 11,92 до 12,08
от 13,54 до 13,66
0,7
70,0
7
от 3,48 до 3,52
от
4,24 до
4,26
от
17, 57 до 17,63
от 16,96 до 17,04
от 3,48 до 3,52
от 13,92 до 14,08
от 15,14 до 15,26
0,8
80,0
8
от 3,98 до 4,02
от
4,49 до
4,51
от 18,37 до
18,43
от 17,96 до 18,04
от 3,98 до 4,02
от 15,92 до 16,08
от 16,74 до 16,86
0,9
90,0
9
от 4,48 до 4,52
от
4,74 до
4,76
от 19,17 до
19,23
от 18,96 до 19,04
от 4,48 до 4,52
от 17,92 до 18,08
от 18,34 до 18,46
1,0
100,0
10
от 4,98 до 5,02
от
4,99 до
5,01
от 19,97 до
20,03
от 19,96 до 20,04
от 4,98 до 5,02
от 19,92 до 20,08
от 19,94 до 20,06
0,0
0,0
0
от -0,02 до 0,02
от
2,49 до
2,51
от 11,97 до
12,03
от 9,96 до 10,04
от 0 до 0,02
от 0 до 0,08
от 3,94 до
4,06
100
0,5
50,0
1
от 0,48 до 0,52
от
2,74 до
2,76
от 12,77 до
12,83
от 10,96 до 11,04
от 0,48 до 0,52
от 1,92 до 2,08
от 5,54 до 5,66
(57,73)
1,0
100,0
2
от 0,98 до1,02
от
2,99 до
3,01
от 13,57 до
13,63
от 11,96 до 12,04
от 0,98 до1,02
от 3,92 до 4,08
от 7,14 до 7,26
1,5
150,0
3
от 1,48 до 1,52
от
3,24 до
3,26
от 14,37 до
14,43
от 12,96 до 13,04
от 1,48 до 1,52
от 5,92 до 6,08
от 8,74 до 8,86
2,0
200,0
4
от 1,98 до 2,02
от
3,49 до
3,51
от 15,17 до
15,23
от 13,96 до 14,04
от 1,98 до 2,02
от 7,92 до 8,08
от 10,34 до 10,46
2,5
250,0
5
от 2,48 до 2,52
от
3,74 до
3,76
от 15,97 до
16,03
от 14,96 до 15,04
от 2,48 до 2,52
от 9,92 до 10,08
от 11,94 до 12,06
3,0
300,0
6
от 2,98 до 3,02
от
3,99 до
4,01
от 16,77 до
16,83
от 15,96 до 16,04
от 2,98 до 3,02
от 11,92 до 12,08
от 13,54 до 13,66
3,5
350,0
7
от 3,48 до 3,52
от
4,24 до
4,26
от
17, 57 до 17,63
от 16,96 до 17,04
от 3,48 до 3,52
от 13,92 до 14,08
от 15,14 до 15,26
4,0
400,0
8
от 3,98 до 4,02
от
4,49 до
4,51
от 18,37 до
18,43
от 17,96 до 18,04
от 3,98 до 4,02
от 15,92 до 16,08
от 16,74 до 16,86
4,5
450,0
9
от 4,48 до 4,52
от
4,74 до
4,76
от 19,17 до
19,23
от 18,96 до 19,04
от 4,48 до 4,52
от 17,92 до 18,08
от 18,34 до 18,46
5,0
500,0
10
от 4,98 до 5,02
от
4,99 до
5,01
от 19,97 до
20,03
от 19,96 до 20,04
от 4,98 до 5,02
от 19,92 до 20,08
от 19,94 до 20,06
0,0
0,0
0
от -0,02 до 0,02
от
2,49 до
2,51
от 11,97 до
12,03
от 9,96 до 10,04
от 0 до 0,02
от 0 до 0,08
от 3,94 до
4,06
380
0,1
38,0
1
от 0,48 до 0,52
от
2,74 до
2,76
от 12,77 до
12,83
от 10,96 до 11,04
от 0,48 до 0,52
от 1,92 до 2,08
от 5,54 до 5,66
(219,39)
0,2
76,0
2
от 0,98 до1,02
от
2,99 до
3,01
от 13,57 до
13,63
от 11,96 до 12,04
от 0,98 до1,02
от 3,92 до 4,08
от 7,14 до 7,26
0,3
114,0
3
от 1,48 до 1,52
от
3,24 до
3,26
от 14,37 до
14,43
от 12,96 до 13,04
от 1,48 до 1,52
от 5,92 до 6,08
от 8,74 до 8,86
0,4
152,0
4
от 1,98 до 2,02
от
3,49 до
3,51
от 15,17 до
15,23
от 13,96 до 14,04
от 1,98 до 2,02
от 7,92 до 8,08
от 10,34 до 10,46
0,5
190,0
5
от 2,48 до 2,52
от
3,74 до
3,76
от 15,97 до
16,03
от 14,96 до 15,04
от 2,48 до 2,52
от 9,92 до 10,08
от 11,94 до 12,06
0,6
228,0
6
от 2,98 до 3,02
от
3,99 до
4,01
от 16,77 до
16,83
от 15,96 до 16,04
от 2,98 до 3,02
от 11,92 до 12,08
от 13,54 до 13,66
0,7
266,0
7
от 3,48 до 3,52
от
4,24 до
4,26
от
17, 57 до 17,63
от 16,96 до 17,04
от 3,48 до 3,52
от 13,92 до 14,08
от 15,14 до 15,26
0,8
304,0
8
от 3,98 до 4,02
от
4,49 до
4,51
от 18,37 до
18,43
от 17,96 до 18,04
от 3,98 до 4,02
от 15,92 до 16,08
от 16,74 до 16,86
0,9
342,0
9
от 4,48 до 4,52
от
4,74 до
4,76
от 19,17 до
19,23
от 18,96 до 19,04
от 4,48 до 4,52
от 17,92 до 18,08
от 18,34 до 18,46
1,0
380,0
10
от 4,98 до 5,02
от
4,99 до
5,01
от 19,97 до
20,03
от 19,96 до 20,04
от 4,98 до 5,02
от 19,92 до 20,08
от 19,94 до 20,06
Окончание таблицы Ж.2
Кон-
Допускаемые значения показаний прибора
Uл.ном
Мощ-
Iном,
троль-
с допуском 0,8 от предела основной погрешности
(Uф.ном),
ность,
А
ные
Аналоговые выходы, мА
В
Вт/вар
точки
-5…0…+5
0…2,5…5,0
4…12…20
0…10…20
0…5
0…20
4…20
0,0
0,0
0
от -0,02 до 0,02
от
2,49 до
2,51
от 11,97 до
12,03
от 9,96 до 10,04
от 0 до 0,02
от 0 до 0,08
от 3,94 до
4,06
380
0,5
190,0
1
от 0,48 до 0,52
от
2,74 до
2,76
от 12,77 до
12,83
от 10,96 до 11,04
от 0,48 до 0,52
от 1,92 до 2,08
от 5,54 до 5,66
(219,39)
1,0
380,0
2
от 0,98 до1,02
от
2,99 до
3,01
от 13,57 до
13,63
от 11,96 до 12,04
от 0,98 до1,02
от 3,92 до 4,08
от 7,14 до 7,26
1,5
570,0
3
от 1,48 до 1,52
от
3,24 до
3,26
от 14,37 до
14,43
от 12,96 до 13,04
от 1,48 до 1,52
от 5,92 до 6,08
от 8,74 до 8,86
2,0
760,0
4
от 1,98 до 2,02
от
3,49 до
3,51
от 15,17 до
15,23
от 13,96 до 14,04
от 1,98 до 2,02
от 7,92 до 8,08
от 10,34 до 10,46
2,5
950,0
5
от 2,48 до 2,52
от
3,74 до
3,76
от 15,97 до
16,03
от 14,96 до 15,04
от 2,48 до 2,52
от 9,92 до 10,08
от 11,94 до 12,06
3,0
1140,0
6
от 2,98 до 3,02
от
3,99 до
4,01
от 16,77 до
16,83
от 15,96 до 16,04
от 2,98 до 3,02
от 11,92 до 12,08
от 13,54 до 13,66
3,5
1330,0
7
от 3,48 до 3,52
от
4,24 до
4,26
от
17, 57 до 17,63
от 16,96 до 17,04
от 3,48 до 3,52
от 13,92 до 14,08
от 15,14 до 15,26
4,0
1520,0
8
от 3,98 до 4,02
от
4,49 до
4,51
от 18,37 до
18,43
от 17,96 до 18,04
от 3,98 до 4,02
от 15,92 до 16,08
от 16,74 до 16,86
4,5
1710,0
9
от 4,48 до 4,52
от
4,74 до
4,76
от 19,17 до
19,23
от 18,96 до 19,04
от 4,48 до 4,52
от 17,92 до 18,08
от 18,34 до 18,46
5,0
1900,0
10
от 4,98 до 5,02
от
4,99 до
5,01
от 19,97 до
20,03
от 19,96 до 20,04
от 4,98 до 5,02
от 19,92 до 20,08
от 19,94 до 20,06
0,0
0,0
0
от -0,02 до 0,02
от
2,49 до
2,51
от 11,97 до
12,03
от 9,96 до 10,04
от 0 до 0,02
от 0 до 0,08
от 3,94 до
4,06
400
0,1
40,0
1
от 0,48 до 0,52
от
2,74 до
2,76
от 12,77 до
12,83
от 10,96 до 11,04
от 0,48 до 0,52
от 1,92 до 2,08
от 5,54 до 5,66
(230,94)
0,2
80,0
2
от 0,98 до1,02
от
2,99 до
3,01
от 13,57 до
13,63
от 11,96 до 12,04
от 0,98 до1,02
от 3,92 до 4,08
от 7,14 до 7,26
0,3
120,0
3
от 1,48 до 1,52
от
3,24 до
3,26
от 14,37 до
14,43
от 12,96 до 13,04
от 1,48 до 1,52
от 5,92 до 6,08
от 8,74 до 8,86
0,4
160,0
4
от 1,98 до 2,02
от
3,49 до
3,51
от 15,17 до
15,23
от 13,96 до 14,04
от 1,98 до 2,02
от 7,92 до 8,08
от 10,34 до 10,46
0,5
200,0
5
от 2,48 до 2,52
от
3,74 до
3,76
от 15,97 до
16,03
от 14,96 до 15,04
от 2,48 до 2,52
от 9,92 до 10,08
от 11,94 до 12,06
0,6
240,0
6
от 2,98 до 3,02
от
3,99 до
4,01
от 16,77 до
16,83
от 15,96 до 16,04
от 2,98 до 3,02
от 11,92 до 12,08
от 13,54 до 13,66
0,7
280,0
7
от 3,48 до 3,52
от
4,24 до
4,26
от
17, 57 до 17,63
от 16,96 до 17,04
от 3,48 до 3,52
от 13,92 до 14,08
от 15,14 до 15,26
0,8
320,0
8
от 3,98 до 4,02
от
4,49 до
4,51
от 18,37 до
18,43
от 17,96 до 18,04
от 3,98 до 4,02
от 15,92 до 16,08
от 16,74 до 16,86
0,9
360,0
9
от 4,48 до 4,52
от
4,74 до
4,76
от 19,17 до
19,23
от 18,96 до 19,04
от 4,48 до 4,52
от 17,92 до 18,08
от 18,34 до 18,46
1,0
400,0
10
от 4,98 до 5,02
от
4,99 до
5,01
от 19,97 до
20,03
от 19,96 до 20,04
от 4,98 до 5,02
от 19,92 до 20,08
от 19,94 до 20,06
0,0
0,0
0
от -0,02 до 0,02
от
2,49 до
2,51
от 11,97 до
12,03
от 9,96 до 10,04
от 0 до 0,02
от 0 до 0,08
от 3,94 до
4,06
400
0,5
200,0
1
от 0,48 до 0,52
от
2,74 до
2,76
от 12,77 до
12,83
от 10,96 до 11,04
от 0,48 до 0,52
от 1,92 до 2,08
от 5,54 до 5,66
(230,94)
1,0
400,0
2
от 0,98 до1,02
от
2,99 до
3,01
от 13,57 до
13,63
от 11,96 до 12,04
от 0,98 до1,02
от 3,92 до 4,08
от 7,14 до 7,26
1,5
600,0
3
от 1,48 до 1,52
от
3,24 до
3,26
от 14,37 до
14,43
от 12,96 до 13,04
от 1,48 до 1,52
от 5,92 до 6,08
от 8,74 до 8,86
2,0
800,0
4
от 1,98 до 2,02
от
3,49 до
3,51
от 15,17 до
15,23
от 13,96 до 14,04
от 1,98 до 2,02
от 7,92 до 8,08
от 10,34 до 10,46
2,5
1000,0
5
от 2,48 до 2,52
от
3,74 до
3,76
от 15,97 до
16,03
от 14,96 до 15,04
от 2,48 до 2,52
от 9,92 до 10,08
от 11,94 до 12,06
3,0
1200,0
6
от 2,98 до 3,02
от
3,99 до
4,01
от 16,77 до
16,83
от 15,96 до 16,04
от 2,98 до 3,02
от 11,92 до 12,08
от 13,54 до 13,66
3,5
1400,0
7
от 3,48 до 3,52
от
4,24 до
4,26
от
17, 57 до 17,63
от 16,96 до 17,04
от 3,48 до 3,52
от 13,92 до 14,08
от 15,14 до 15,26
4,0
1600,0
8
от 3,98 до 4,02
от
4,49 до
4,51
от 18,37 до
18,43
от 17,96 до 18,04
от 3,98 до 4,02
от 15,92 до 16,08
от 16,74 до 16,86
4,5
1800,0
9
от 4,48 до 4,52
от
4,74 до
4,76
от 19,17 до
19,23
от 18,96 до 19,04
от 4,48 до 4,52
от 17,92 до 18,08
от 18,34 до 18,46
5,0
2000,0
10
от 4,98 до 5,02
от
4,99 до
5,01
от 19,97 до
20,03
от 19,96 до 20,04
от 4,98 до 5,02
от 19,92 до 20,08
от 19,94 до 20,06
Таблица Ж.3 - Проверка основной погрешности измерения коэффициента мощ-
ности (частота входного сигнала 50 Гц)
Фазовый угол,
Проверяемые отметки
Контрольные точки
Допускаемые значения
градус
cosϕ
1
180
-1
от -1,005 до -0,995
2
60
0,5
от 0,495 до 0,505
3
90
0
от -0,005 до 0,005
4
150
-0,866
от -0,871 до -0,861
5
-120
-0,5
от -0,505 до -0,495
6
-90
0
от -0,005 до 0,005
7
-30
0,866
от 0,861 до 0,871
8
0
1
от 0,995 до 1,005
Таблица Ж.4 - Проверка основной погрешности измерения частоты сети
Контрольные точки
Частота входного сигнала, Гц
Допускаемые значения, Гц
1
45
от 44,99 до 45,01
2
48
от 47,99 до 48,01
3
50
от 49,99 до 50,01
4
52
от 51,99 до 52,01
5
55
от 54,99 до 55,01
86
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Входящий №
Номера листов (страниц)
Всего
листов
Подпи
Изм.
сопроводительн
Дата
(страниц)
докум.
сь
изменен
заменен
аннулиро
новых
ого докум. и
в докум.
ных
ных
ванных
дата
87



















///////////////////////////////////////
