ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ДЫМОВОЙ ОПТИКО-ЭЛЕКТРОННЫЙ ИП 212-45. Паспорт ПАСН.425232.020 ПС (Редакция 12)
Свидетельство о приемке и упаковывании
Извещатели пожарные дымовые оптико-электронные ИП 212-45 ПАСН.425232.020 ___________________
заводские номера: _______________________________________________________________________________
_______________________________________________________________________________________________
_______________________________________________________________________________________________
соответствуют требованиям технических условий ТУ 4371-005-122115496-00, признаны годными к эксплуатации и
упакованы согласно требованиям, предусмотренным в действующей технической документации
Количество
Дата выпуска
Упаковывание произвел
Контролер
1 Основные сведения об изделии
1.1 Извещатель пожарный дымовой оптико-электронный ИП 212-
45
(далее по тексту – извещатель) предназначен
для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях
различных зданий и сооружений.
1.2 Извещатель маркирован товарным знаком по свидетельствам №238392 (РУБЕЖ) и №255428 (
RUBEZH)
.
1.3 Извещатели выпускаются в исполнениях:
ПАСН.425232.0
20
– обычное;
ПАСН.423252.0
20
-01 – с УС-02;
ПАСН.425232.0
20
-02 – с УС-01;
ПАСН.425232.0
20
-03 – с КМЧ;
ПАСН.425232.0
20
-04 – с КМЧ и УС-02;
ПАСН.425232.0
20
-05 – с КМЧ и УС-01.
1.4 Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализа
-
ции (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.
1.5 Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или
искусственного света.
1.6 Извещатель предназначен для круглосуточной и непрерывной работы со следующими приборами:
– прибором приемно-контрольным охранно-пожарным ППКОП 0104065-20-1 «Сигнал-20";
– приборами приемно-контрольными охранно-пожарными Гранд Магистр;
– приборами приемно-контрольными охранно-пожарными Гранит;
– любыми другими приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе
сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения
внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом.
1.
7

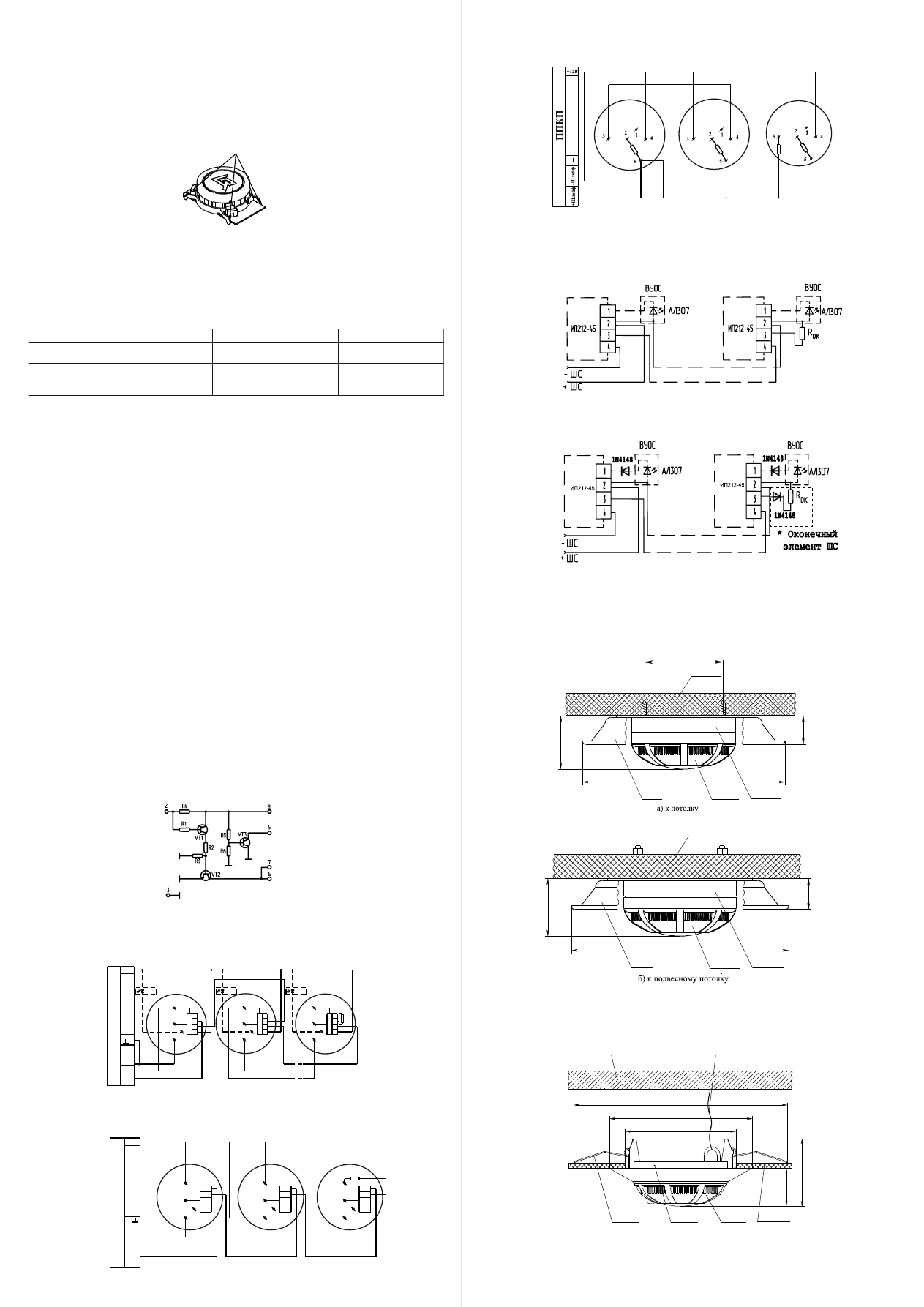

Извещатель может работать с приборами, имеющими четырехпроводную схему включения, с помощью
устройства согласования УС-02 (приложение А), установленного в корпусе штатной розетки извещателя. Схема
подключения извещателей в четырехпроводные шлейфы приемно-контрольного прибора с использованием УС-02
приведена в приложении Б.
1.
8
Для удобства подключения извещателя к приборам, имеющим функцию определения количества сработавших
извещателей (один или два), применяется добавочный резистор или устройство согласования УС-01, установленное в
розетку и содержащее резистор 820 Ом (под заказ – любой) и контактную колодку.
Номиналы добавочных резисторов для подключения к приборам:
– Сигнал-20, Сигнал-20П – 1,6 кОм ± 5%,
– Гранит – 510 Ом ± 5%,
– Гранд Магистр – 750 Ом ± 5%.
Схемы подключения извещателей к приемно-контрольному прибору с использованием добавочного резистора или
УС-01 приведены в приложении В.
1.
9
ВНИМАНИЕ! НЕ РАЗРЕШАЕТСЯ ПОДКЛЮЧАТЬ ИЗВЕЩАТЕЛЬ К ПРИЕМНО-КОНТРОЛЬНЫМ
ПРИБОРАМ И К АВТОНОМНЫМ ИСТОЧНИКАМ ПИТАНИЯ БЕЗ ЭЛЕМЕНТОВ, ОГРАНИЧИВАЮЩИХ ТОК В
РЕЖИМЕ «ПОЖАР» ДО 20 мА.
1.1
0
Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС)
для индикации режима «Пожар». Схема подключения ВУОС приведена в приложениях Б и Г.
Примечание – Дежурный режим извещателя индикацией ВУОС не дублируется.
1.1
1
Извещатель рассчитан на непрерывную эксплуатацию при:
– температуре окружающей среды от минус 45 до плюс 55 °С;
– максимальной относительной влажности воздуха (93±1)%, без образования конденсата.
2 Основные технические данные
2.1 Чувствительность извещателя соответствует задымленности окружающей среды, ослабляющей световой
поток, в пределах от 0,05 до 0,2 дБ/м.
2.2 Инерционность срабатывания извещателя – не более 9 с.
2.3 Электрическое питание извещателя осуществляется постоянным напряжением величиной от 9 до 30 В
с возможной переполюсовкой питающего напряжения длительностью до 100 мс и периодом повторения не менее 0,7 с.
2.4 Потребляемый ток при напряжении питания 20 В – не более 45 мкА.
2.5 Для информации о состоянии извещателя предусмотрен красный оптический индикатор. Режимы индикации
приведены в таблице 1.
Таблица 1
ООО «КБ Пожарной Автоматики»
ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ДЫМОВОЙ
ОПТИКО-ЭЛЕКТРОННЫЙ
ИП 212-4
5
Паспорт
ПАСН.425232.0
20
ПС
Редакция 12
Состояние
Индикация
Дежурный режим
Мигание оптического индикатора с периодом (5±1) с
Режим «Пожар»
Постоянное свечение оптического индикатора
2.6 Выходной сигнал «Пожар» формируется скачкообразным уменьшением внутреннего сопротивления до
величины не более 1000 Ом.
2.7 Сигнал «Пожар» сохраняется после окончания воздействия на извещатель продуктов горения (дыма). Сброс
сигнала производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 с.
2.8 Величина сопротивления между контактами 3 и 4 извещателя – не более 2 Ом.
2.9 Напряжение питания извещателя вместе с УС-02 – от 9 до 15 В.
2.10 Максимально допустимый ток коммутации УС-02 – не более 50 мА.
2.11 Извещатель сохраняет работоспособность при воздействии на него:
– воздушного потока со скоростью до 10 м/с;
– фоновой освещенности до 12000 лк от искусственных или естественных источников освещения.
2.12 Габаритные размеры извещателя с розеткой:
– для исполнений ПАСН.425232.0
20
, -01, -0,2 – не более
93
46
ø
×
мм;
– для исполнений ПАСН.425232.0
20
-03, -04, -0,5 – не более
42
68
ø
1
(по фланцу) ×
,5 мм;
2.13 Масса извещателя с розеткой:
– для исполнений ПАСН.425232.020, -01, -0,2 – не более
210 г;
– для исполнений ПАСН.425232.020-03, -04, -0,5 – не более
250 г;
2.14 Степень защиты, обеспечиваемая оболочкой извещателя, –
I
Р
30
по ГОСТ 14254-2015.
2.15 По устойчивости к электромагнитным помехам в цепи электрического питания и по помехоэмиссии
извещатель соответствует требованиям ГОСТ Р 53325-2012 для 4 степени жесткости.
2.16 Средний срок службы – 10 лет.
2.17 Средняя наработка на отказ – не менее 60000 ч.
3 Комплектность
3.1 Комплектность изделия приведена в таблице 2.
Таблица 2
Наименование
Количество, шт.
Примечание
ИП 212-45
Согласно разделу «Свидетельство о
приемке и упаковывании»
Упаковка транспортная
Паспорт
1
На упаковку транспортную
Колпак защитный
На каждый извещатель (только для ис-
полнений ПАСН.425232.020, -01, -02)
Шайба 3
Винт самонарезающий
ø
3
2
1
На каждый извещатель (по требованию
заказчика)
Зонт для защиты от
каплепадения
Поставляется по требованию заказчика
(только для исполнений
ПАСН.425232.020, -01, -02 (Приложение Д)
4 Указания мер безопасности
4.1 По способу защиты от поражения электрическим током извещатель соответствует классу
II
I по
ГОСТ 12.2.007.0-75.
4.2 Конструкция извещателя удовлетворяет требованиям электро- и пожарной безопасности по
ГОСТ 12.2.007.0-75 и ГОСТ 12.1.004-91.
4.3 Меры безопасности при установке и эксплуатации извещателя должны соответствовать требованиям «Правил
технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации
электроустановок потребителей».
5 Устройство и принцип работы извещателя
5.1 Извещатель представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении
дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического
индикатора становится постоянным.
5.2 Извещатель состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого
размещена оптико-электронная система и плата с радиоэлементами (электронная схема обработки сигнала). Разъемное
соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживание извещателя.
Для подключения извещателя к приемно-контрольному прибору с использованием добавочного резистора в розетке
имеется место под пятый контакт, а в комплект поставки, по требованию заказчика, входят винт самонарезающий и
шайба (см. приложение В).
5.3 Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемно-
контрольного прибора режима «Неисправность» при изъятии датчика из розетки.
6 Размещение, порядок установки и подготовка к работе
6.1 При размещении и эксплуатации извещателя необходимо руководствоваться следующими документами:
– СП 5.13130.2009 «Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила
проектирования».
– РД 78.145-93 «Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации.
Правила производства и приемки работ».
Извещатель следует устанавливать на потолке. Допускается установка извещателя на стенах, балках, колоннах,
тросах на расстоянии от 100 до 300 мм от потолка и не менее 100 мм от угла стен, включая габариты извещателя.
Площадь, контролируемая одним извещателем, а также максимальное расстояние между извещателями и
извещателем и стеной необходимо определять по таблице 3.
Таблица 3
Высота установки
извещателя, м
Площадь, контролируемая
2
одним извещателем, м
Максимальное расстояние, м
между извещателями
от извещателя до стены
До 3,5
До 85
9,0
4,5
Свыше 3,5 до 6,0
До 70
8,5
4,0
Свыше 6,0 до 10,0
До 65
8,0
4,0
Свыше 10,0 до 12,0
До 55
7,5
3,5
6.2 При получении упаковки с извещателями необходимо:
– вскрыть упаковку,
– проверить комплектность согласно паспорту,
– проверить дату изготовления, наличие знака сертификата соответствия в паспорте и на извещателе.
6.3 Перед эксплуатацией с извещателя необходимо снять защитный колпак.
6.4 Произвести внешний осмотр извещателя, убедиться в отсутствии видимых механических повреждений
(трещин, сколов, вмятин и т.д.).
6.5 Если извещатель находился в условиях отрицательной температуры, то перед включением его необходимо
выдержать не менее 4 часов при комнатной температуре для предотвращения конденсации влаги внутри корпуса.
6.6 Монтаж извещателя на потолке производить в соответствии с приложением Д.
6.7 Закрепить розетку в месте установки извещателя в соответствии с проектом и подключить к ней провода ШС,
соблюдая полярность. При монтаже рекомендуется использовать провода с однопроволочными медными жилами
2
диаметром от 0,5 до 0,8 мм (сечением от 0,2 до 0,5 мм ).
Кнопки-зажимы контактов 3 и 4 (маркировка контактов выполнена на контактной группе) предназначены для
подключения «–» ШС. В состоянии поставки кнопки-зажимы находятся в отжатом положении, освобождая каналы для
ввода проводов (рисунок 1). Подключение проводов ШС проводить в следующей последовательности:
– ввести в канал провод и зафиксировать его, поджав кнопку-зажим до упора (рисунок 2);

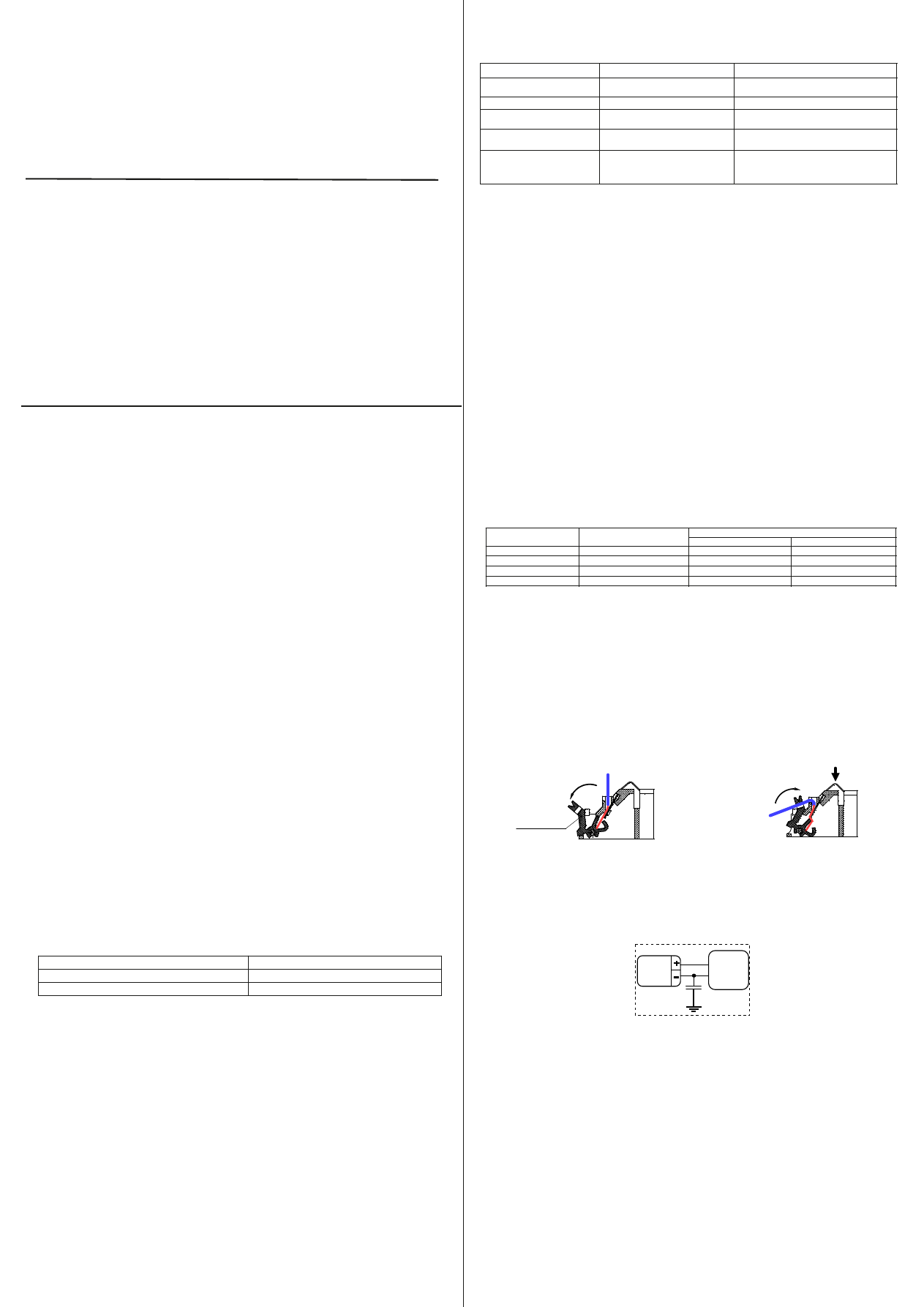

Рисунок 1
Рисунок 2
Кнопка-зажим
– проверить надежность соединения для чего необходимо надавить на изгиб контакта, имитируя нажим датчиком
(рисунок 2) и потянуть провод на себя;
– завести провод в паз, расположенный на кнопке-зажиме (рисунок 2).
ВНИМАНИЕ!!! В ЦЕЛЯХ ПОВЫШЕНИЯ ПОМЕХОУСТОЙЧИВОСТИ СИСТЕМЫ ПОЖАРНО-ОХРАННОЙ
СИГНАЛИЗАЦИИ МИНУСОВОЙ ПРОВОД ИСТОЧНИКА ПИТАНИЯ ППКП (ППКОП) РЕКОМЕНДУЕТСЯ
ЗАЗЕМЛЯТЬ ЧЕРЕЗ НЕПОЛЯРНЫЙ КОНДЕНСАТОР ЕМКОСТЬЮ 0,1 – 0,47 МКФ х 400 В (ИЛИ БОЛЕЕ).
НАПРИМЕР: К73-17, 0,1 МКФ, 630 В (рисунок 3).
С
0,1мкФ
630B
Рисунок 3
Источ-
ник
питания
ППКП,
ППКОП
6.8 Установить датчик в розетку.
6.9 По окончании монтажа системы пожарной сигнализации следует:
– установить дежурный режим работы системы с помощью приемно-контрольного прибора;
– нажать кнопку извещателя на время до 9 с для проверки его работоспособности;
– убедиться в срабатывании извещателя по постоянному свечению оптического индикатора на плате извещателя и
приему сигнала «Пожар» приемно-контрольным прибором;
– установить дежурный режим работы системы;
– извлечь датчик из розетки;
– убедиться в приеме сигнала «Неисправность» приемно-контрольным прибором;
– вставить датчик в розетку;
– установить дежурный режим работы системы.
Если извещатель подключен в шлейф приемно-контрольного прибора, имеющего функцию защитного сброса
питания по шлейфу (переброс питания), то тестирование работоспособности с помощью кнопки производится
следующим образом:
– нажать и удерживать кнопку на извещателе;
– убедиться в срабатывании извещателя по постоянному свечению оптического индикатора;
– после сброса ППКП питания со шлейфа оптический индикатор гаснет;
– отпустить кнопку;
– ППКП вновь подаст питание на шлейф и оптический индикатор через несколько секунд начнет мигать;
– после начала промаргивания оптического индикатора вновь нажать и удерживать кнопку на извещателе;
– убедиться в срабатывании извещателя по постоянному свечению оптического индикатора и приему сигнала
«Пожар» (либо «Внимание» при настроенной функции двойной сработки).
6.10 При проведении ремонтных работ в помещении необходимо извлечь датчик из розетки во избежание
попадания на него строительных материалов, пыли, влаги, а также для защиты от механических повреждений.
