ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ИПР513-2 «АГАТ» (ДЛЯ ПОМЕЩЕНИЙ С ВЗРЫВООПАСНОЙ И ОБЫЧНОЙ СРЕДОЙ). РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ АГАТ.437104.01 РЭ

ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ РУЧНОЙ ВЗРЫВОЗАЩШЦЕННЫИ
ИПР513-2 «АГАТ»

(ДЛЯ ПОМЕЩЕНИЙ С ВЗРЫВООПАСНОЙ И ОБЫЧНОЙ СРЕДОЙ)

Сертификат взрывозащищенного электрооборудования РОСС RU.rB05.B01118 Сертификат пожарной безопасности № CCnB.RU.On021 .В00343 Сертификат соответствия № РОСС RU.OC03.H00343



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ АГАТ.437104.01 РЭ
2005 г. Москва

1 ВВЕДЕНИЕ

Настоящее руководство по эксплуатации (РЭ) распространяется на извещатель пожарный ручной ИПР513-2 «АГАТ» во взрывозащищенном исполнении, предназначенный для установки в помещениях с взрывоопасной средой (взрывоопасных зонах по ПУЭ) и содержит необходимые сведения для его применения.

2 НАЗНАЧЕНИЕ

Ручной пожарный взрывозащищенный извещатель ИПР513-2 «АГАТ» (в дальнейшем - извещатель) предназначен для оперативной передачи сигнала тревоги на пожарные (охранно-пожарные) приемноконтрольные приборы систем пожарной сигнализации в производственных, административных и жилых зданиях, гостиницах, лечебных и общеобразовательных учреждениях, а также на различных объектах, где имеются помещения с взрывоопасной средой.

Извещатель формирует тревожное извещение о пожаре в шлейфе сигнализации приемно-контрольных приборов путем размыкания или замыкания контактной группы в его выходной цепи при механическом воздействии на кнопочный привод извещателя (выбор необходимой функции «замыкание/размыкание» осуществляется определенной установкой соответствующих перемычек на плате извещателя непосредственно потребителем, в соответствии с указаниями в Приложениях А ...Г).

Извещатель ИПР513-2 «АГАТ» соответствует требованиям ГОСТ Р 51330.10-99 (МЭК 60079-11-99). Электрооборудование взрывозащищенное. Часть 11. «Искробезопасная электрическая цепь i», ПУЭ 2000 (Гл. 7.3 «Электроустановки во взрывоопасных зонах») и других нормативных документов, регламентирующих применение электрооборудования, расположенного во взрывоопасной зоне и связанного искробезопасными электрическими цепями с другим электрооборудованием, расположенным вне взрывоопасных зон, что подтверждается Сертификатом соответствия требованиям взрывозащищенного электрооборудования № РОСС RU.rB05.B01118 и его маркировкой взрывозащиты «0ExiaIIBT6 X».

Извещатель допускается эксплуатировать во взрывоопасных помещениях всех категорий, кроме помещений, в которых имеются взрывоопасные концентрации с воздухом водорода, ацетилена, метилдихлорсилана, три-хлорсилана и сероуглерода (подгруппа оборудования IIB).

Извещатель можно включать в шлейфы любых пожарных или охранно-пожарных приемно-контрольных приборов с постоянным, пульсирующим или знакопеременным напряжением в шлейфе величиной не более 30 В, однако извещатели. находящиеся во взрывоопасных помещениях (зонах). необходимо включать только в искробезопасные шлейфы сигнализации взрывозащищенных приемно-контрольных приборов с видом взрыво-защиты «Искробезопасная электрическая цепь «i», типа «КОРУНД-1 ИМ»,

«КОРУНД 2/4-СИ», «КОРУНД 16-СИ», «КОРУНД 20-СИ» или аналогичных им приемно-контрольных приборов с напряжением в шлейфе сигнализации не более 20 В, имеющих Свидетельство о взрывозащшценности, Сертификат соответствия требованиям взрывозащищенного электрооборудования или иные разрешительные документы Федеральной службы экологического, технологического и атомного надзора России (Ростехнадзора России).

Извещатель безопасен в эксплуатации, не имеет разрушающихся (разбиваемых) элементов в конструкции и выпускается в виброустойчивом исполнении, соответствующем группе N1 по ГОСТ 12997-84, и климатическом исполнении УХЛ3.1 по ГОСТ15150-69.

По устойчивости к воздействию коррозионно-активных сред извещатель предназначен для эксплуатации в условиях промышленной атмосферы, соответствующей типу II по ГОСТ 15150.

Дежурный режим извещателя характеризуется периодическим кратковременным свечением его оптического индикатора, которое служит также визуальным критерием исправного состояния шлейфа сигнализации приемно-контрольного прибора в который включен извещатель.

Режим передачи извещения «ПОЖАР» характеризуется ярким прерывистым или непрерывным свечением оптического индикатора извещателя и снижением напряжения на клеммах извещателя до величины, не более 8,5 В при обязательном ограничении тока в искробезопасной цепи питания из-всщатсля (в шлейфе сигнализации) не более 20 мА.

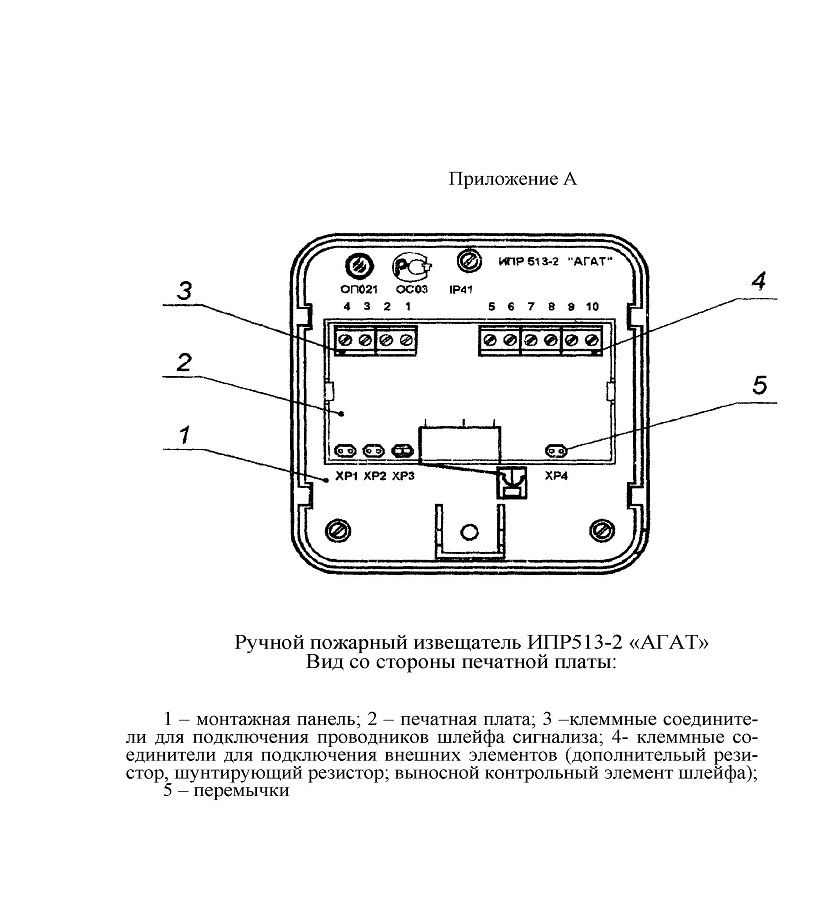

Ручной пожарный извещатель ИПР513-2 «АГАТ» Вид со стороны печатной платы:
1 - монтажная панель; 2 - печатная плата; 3 -клеммные соединители для подключения проводников шлейфа сигнализа; 4- клеммные соединители для подключения внешних элементов (дополнительый резистор, шунтирующий резистор; выносной контрольный элемент шлейфа);
5 - перемычки

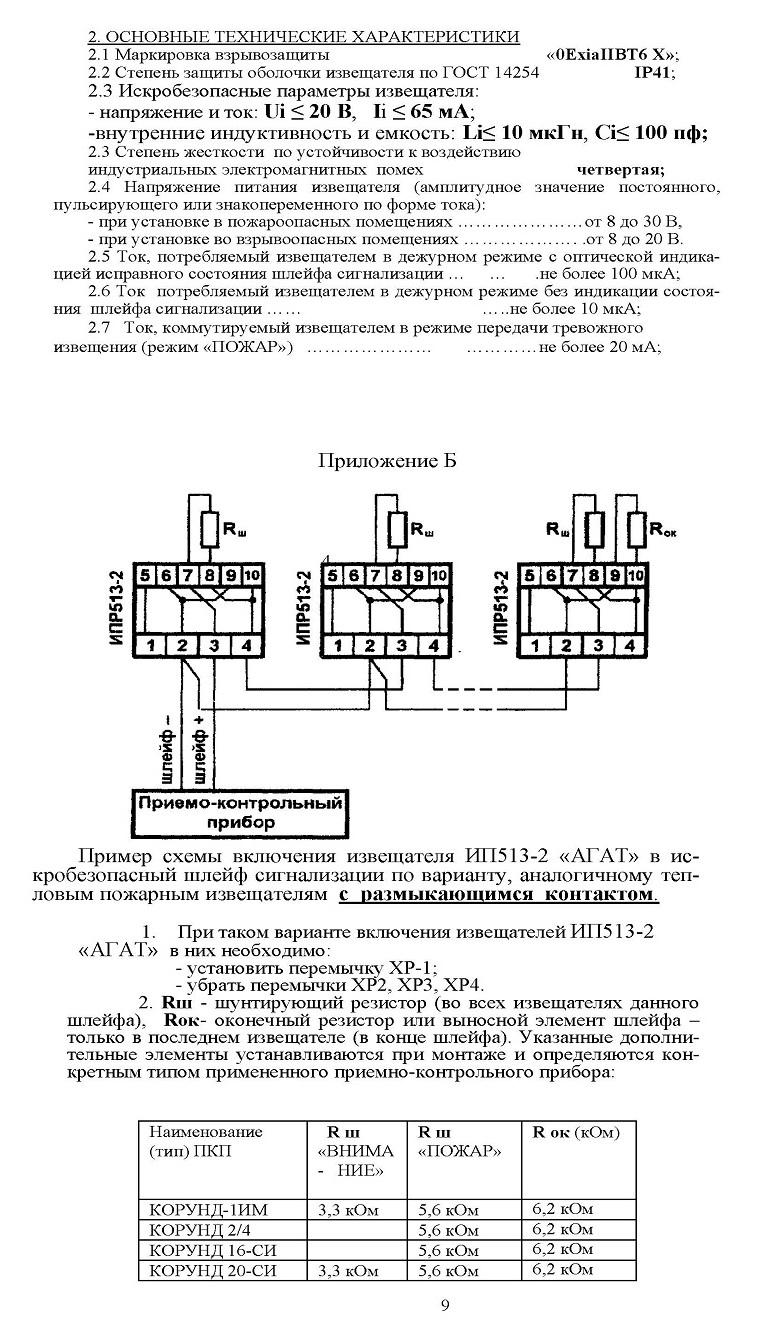

2.8 Извещатель сохраняет работоспособность при следующих климатических воздействиях окружающей среды:

- температура от минус 30°С до + 55 °С;

- относительная влажность воздуха до 95% при температуре + 40°С;

2.9 Ток, коммутируемый извещателем в режиме передачи тревожного

извещения (режим «ПОЖАР») .................................не более 20 мА;

Извещатель устойчив к воздействию вибрационных нагрузок (синусоидальной вибрации) в диапазоне частот от10до150Гцс ускорением не более 0,5g (4,9 м/с2);

2.10 Габаритные размеры, мм, не более 89x93x41;

2.11 Масса извещателя, кг, не более 0,11;

2.12Средняя наработка на отказ, ч, не менее 60.000;

2.13 Средний срок службы извещателя - не менее 10 лет.

3. ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ ИЗДЕЛИЯ

3.1 Обеспечение взрывозащищенности извещателей ИПР513-2 «АГАТ» достигается применением в конструкции извещателя специальных защитных мер, предусмотренных ГОСТ Р 51330.10-99 (МЭК 60079-11-99), в том числе применением в качестве материала корпуса (оболочки) электрорассеивающего АБС- пластика с антистатическими добавками марки «Новодур Р2М-АТ», ограничением площади поверхности оболочки (не более 100 см2), а также обязательным включением извещателей только в искробезопасные шлейфы сигнализации взрывозащищенных приемно-контрольных приборов с видом взрывозащиты «Искробезопасная электрическая цепь «i» и пломбированием паза (отверстия под ключ) в левом нижнем углу корпуса извещателя, препятствующим несанкционированному доступу к клеммам извещателя после завершения монтажно-наладочных работ.



4.УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ,

ЭКСПЛУАТАЦИИ И РЕМОНТЕ

4.1 При монтаже извещателей во взрывопожароопасных помещениях объектов необходимо руководствоваться следующими документами: "Инструкцией по монтажу электрооборудования, силовых и осветительных сетей взрывоопасных зон ВСН 332-74/ММ СС", "Правилами устройства электроустановок" (гл. 7.3 ПУЭ), а также главой 33.3 ПТЭ и ПТБ (Электроустановки во взрывоопасных зонах), другими действующими нормативными документами.

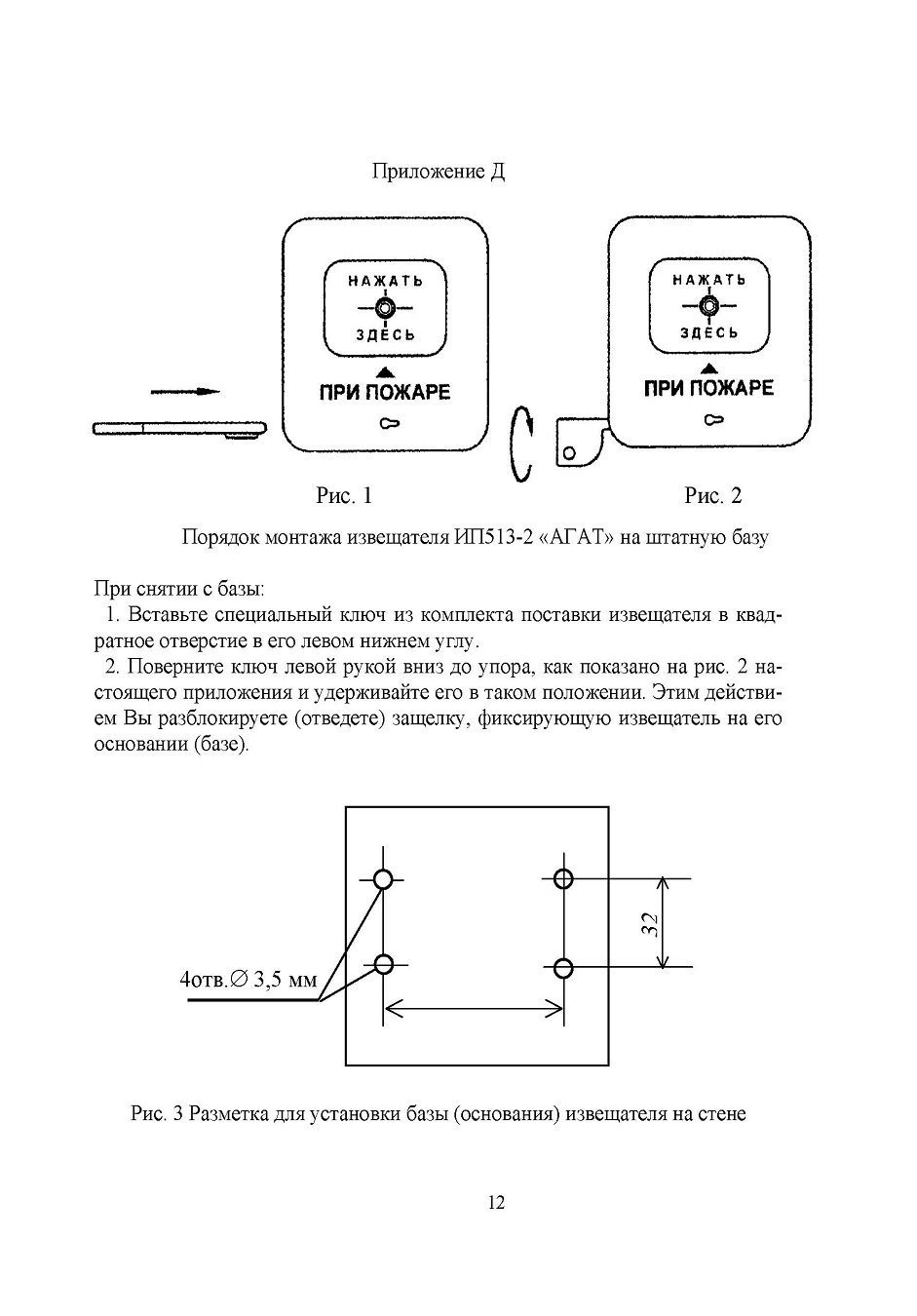

4.2 Основание (базу) извещателя крепят с помощью шурупов к несущей конструкции помещения в соответствии с разметкой, приведенной в Приложении А.

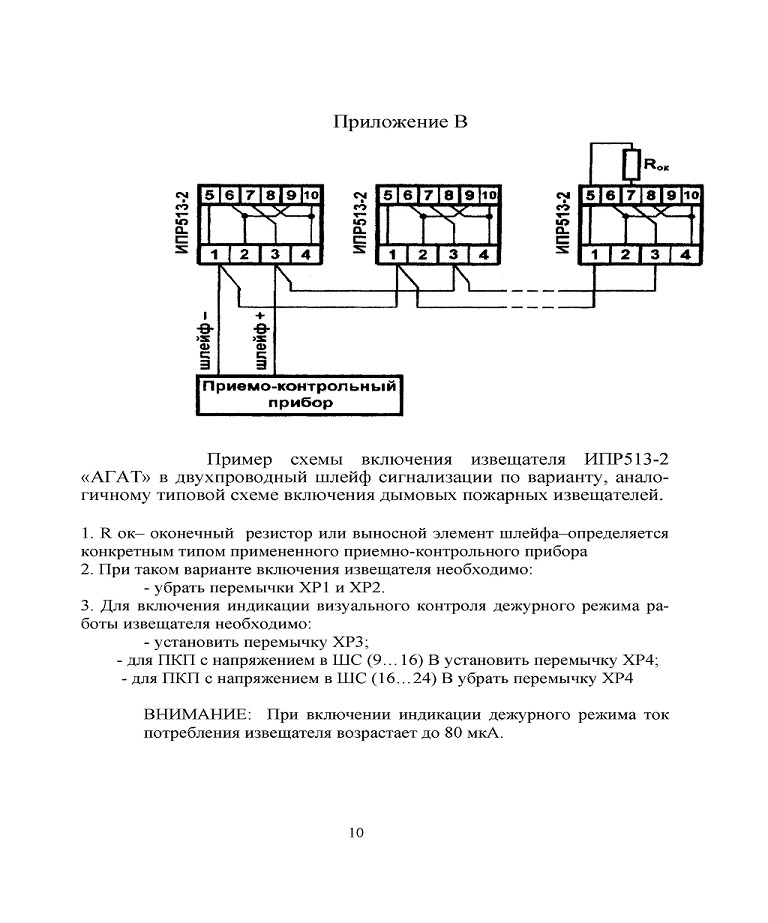

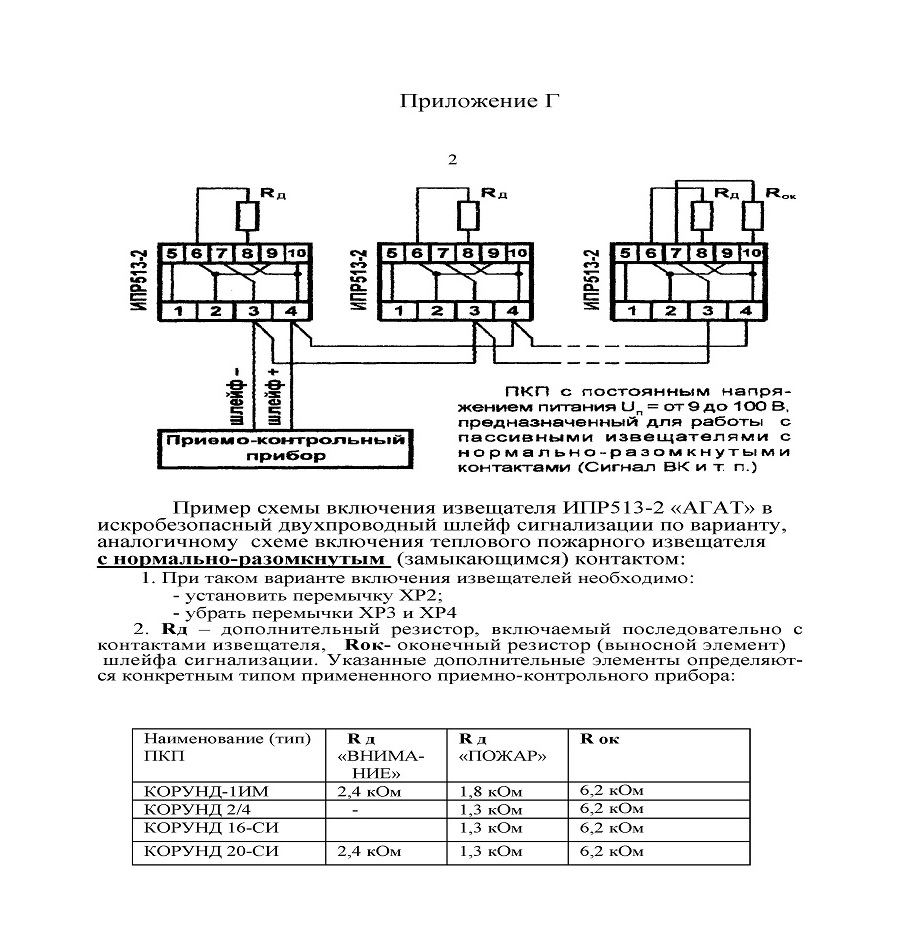

4.3 На клеммных соединителях извещателя устанавливают дополнительный или шунтирующий резистор и выносной элемент ШС, подключают к соответствующим клеммам извещателя проводники шлейфа сигнализации приемно-контрольного прибора согласно указаниям, приведенным в Приложениях Б, В или Г и устанавливают извещатель на ранее смонтированное основание (базу).

4.4 Во избежание накопления опасных электростатических зарядов на поверхности извещателя запрещается подвергать извещатель протиранию, чистке на месте установки или воздействию вентилируемой струи воздуха с частицами пыли, способными электризовать наружную поверхность извещателя.

4.5 Протирку, очистку от пыли и другие регламентные работы с из-вещателем необходимо производить только вне взрывоопасной зоны помещений.

4.6 Ремонт извещателей должен осуществляться только специализированными организациями, имеющими соответствующую лицензию надзорных органов.

5. МАРКИРОВКА И ПЛОМБИРОВАНИЕ

5.1 Маркировка извещателя содержит сведения, предусмотренные ГОСТ Р 51330.10 и включает в себя наименование изделия, сведения об изготовителе, информацию об органе по сертификации взрывозащищенного электрооборудования, выдавшему сертификат соответствия на извещатель и его маркировку по взрывозащите, а также степень защиты оболочки по ГОСТ 14254, диапазон рабочих температур и предельные электрические параметры искробезопасного шлейфа сигнализации, к которому разрешено подключать извещатель без нарушения установленных требований взрывозащиты:

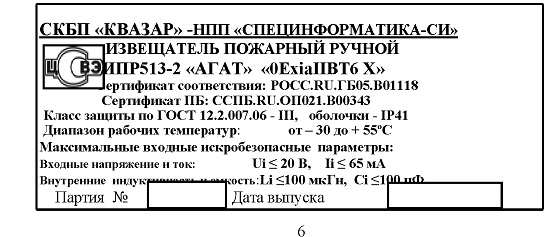

5.2 По окончании монтажных работ отверстие в левом нижнем углу корпуса корпуса извещателя пломбируют, в соответствии с требованиями гл. 7.3 ПУЭ.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует соответствие извещателей пожарных ручных взрывозащищенных ИПР 513-2 «АГАТ» техническим условиям ТУ 4371-00410848582-00 при соблюдении правил и условий эксплуатации, хранения и транспортирования извещателей. Гарантийный срок эксплуатации и хранения извещателя - 24 месяца со дня его продажи.

7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ Извещатели пожарные ручные взрывозащищенные ИПР513-2

«АГАТ» в количестве_шт. Партия №_Дата выпуска_

соответствуют техническим условиям ТУ 4371-004-10848582-00 и признаны годными к эксплуатации.
М П Представитель ОТК НПП «Специнформатика-СИ»
Продукция изготовлена СКБП «КВАЗАР» по заказу НИИ «Специнформатика-СИ»

///////////////////////////////////////
