КУЛЬТИВАТОР ДЛЯ СПЛОШНОЙ ОБРАБОТКИ ПОЧВЫ ПРИЦЕПНОЙ КПМ-16. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КПМ 00.000 РЭ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

КУЛЬТИВАТОР ДЛЯ СПЛОШНОЙ ОБРАБОТКИ

ПОЧВЫ ПРИЦЕПНОЙ КПМ-16

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КПМ 00.000 РЭ

г. Лида

2014

Инструкция по эксплуатации для культиваторов КПМ - 16

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Культиватор предназначен для сплошной предпосевной и

паровой обработки почвы.

Культиваторы работают на всех типах минеральных почв с

абсолютной влажностью 13-20% в слое 0…15 см.

В почвенном слое

( до

15 см

) допускается наличие

отдельных мелких камней диаметром до 120 мм.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Значения показателей

Наименование

Ед.изм.

Тип культиватора

КПМ -16

Тип

Прицепной

Производительность

га/час

10-19

Ширина захвата

Рабочая скорость

км/ч

6-15

Транспортная скорость

км/ч

Агрегатируется с тракторами

кН

Габаритные размеры,

не более , мм:

В рабочем положении:

длина

7650

ширина

16000

высота

мм

1100

В транспортном положении:

длина

6500

ширина

4200

высота

3500

Глубина обработки

см

5-12

Масса , не более

кг

4000

Колея колес в транспортном

мм

2000

положении

Обслуживающий персонал

тракторист

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПЕРЕЧЕНЬ ПОДШИПНИКОВ, МАНЖЕТ,

3. УСТРОЙСТВО КУЛЬТИВАТОРА

САЛЬНИКОВ И БЫСТРОИЗНАШИВАЮЩИХСЯ

Культиватор состоит из основной рамы, на которой смонтированы

крылья правые и левые с открылками. В транспортном положении

ДЕТАЛЕЙ

культиватор находится на опорных колесах. В рабочем положении

Подшипники :

культиватор опирается на копирующие колеса, с помощью которых

7511 - ГОСТ 333-79 - колесо ходовое

регулируется глубина обработки почвы. Гидросистема культиватора,

7509 - ГОСТ 333-79 - колесо ходовое

состоящая из гидроцилиндров и гидропроводов, предназначена для

180206 - ГОСТ 333-79 - колесо копирующее

перевода культиватора из рабочего положения в транспортное и

обратно. На основной раме и боковых крыльях с открылками

180306 - ГОСТ 333-79 - катковая приставка

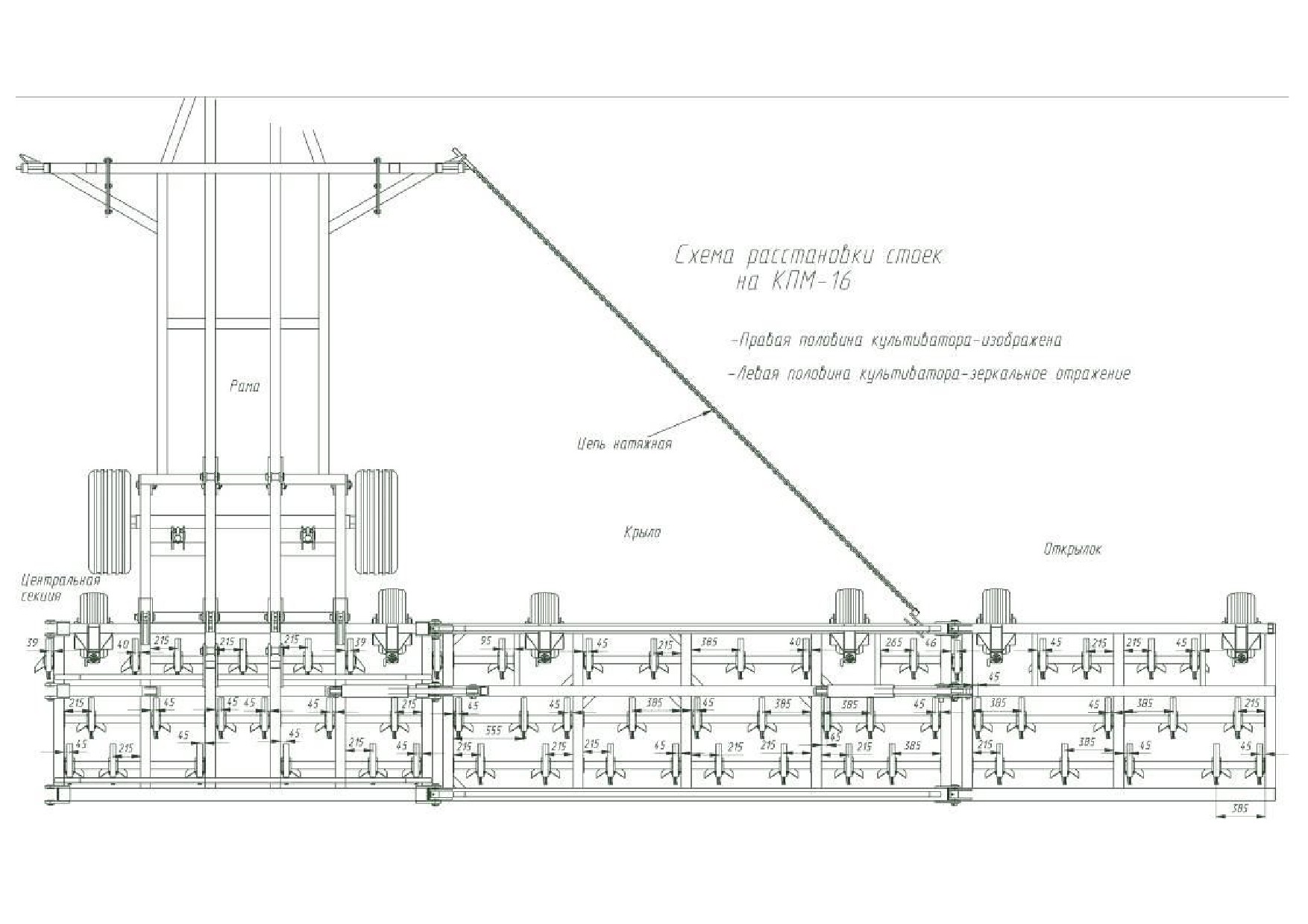

смонтированы рабочие органы

(стойки ) и однорядная катковая

Манжеты

приставка.

( рис.1

) К стойкам прикреплены рыхлительные или

1.1.35х58 - ГОСТ 8752-79 - катковая приставка

стрельчатые лапы ( в зависимости от заказа ) ( рис.2 )

Сальник

Н 130.04.020 - КПМ 00.030 - колесо опорное

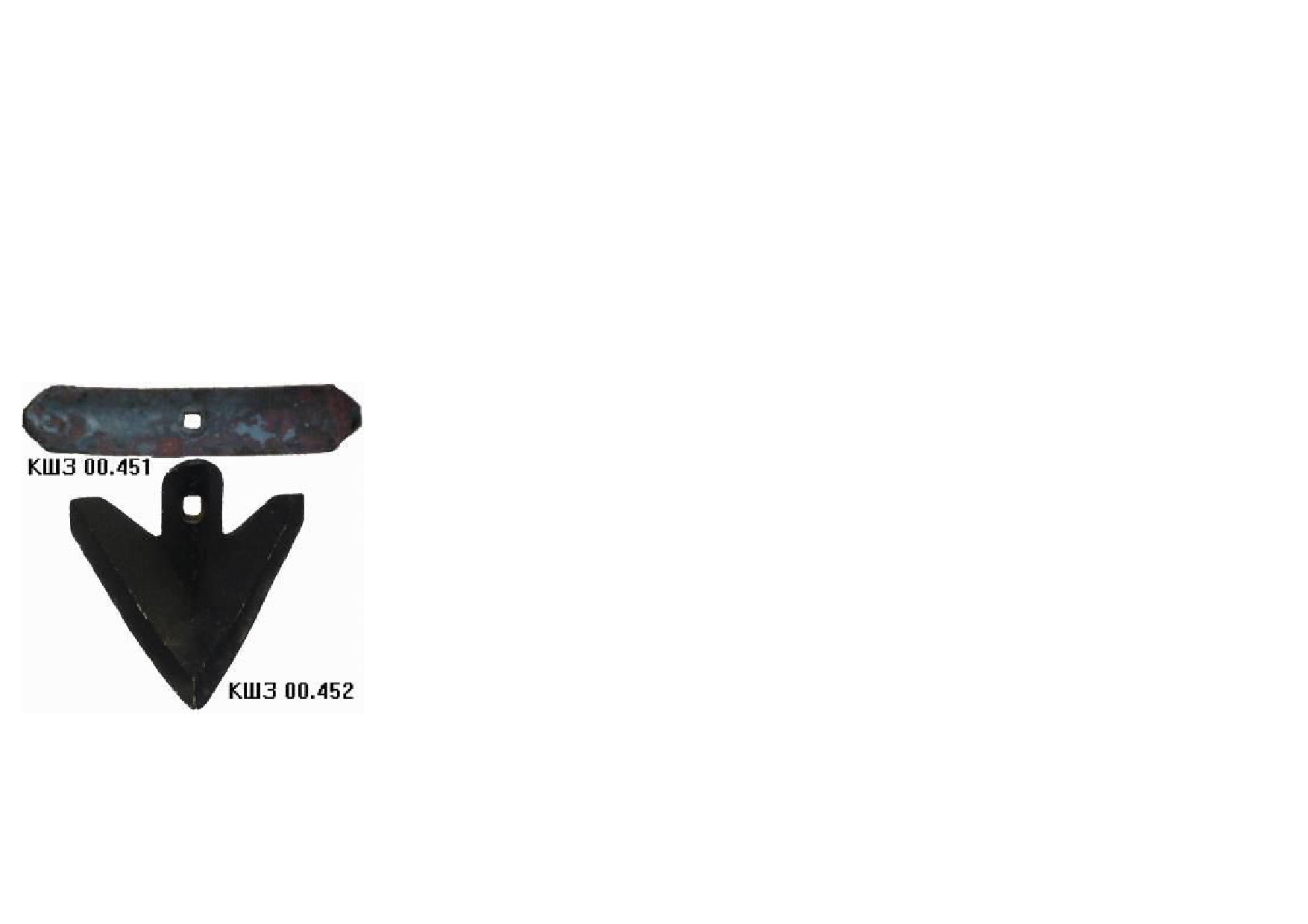

Лапа - КШЗ 00.451 или КШЗ 00.452 (Рисунок 2)

Рисунок 2 - Лапы культиватора

-------------------------------------------------------------------------------------------------------------------------------------------------------------

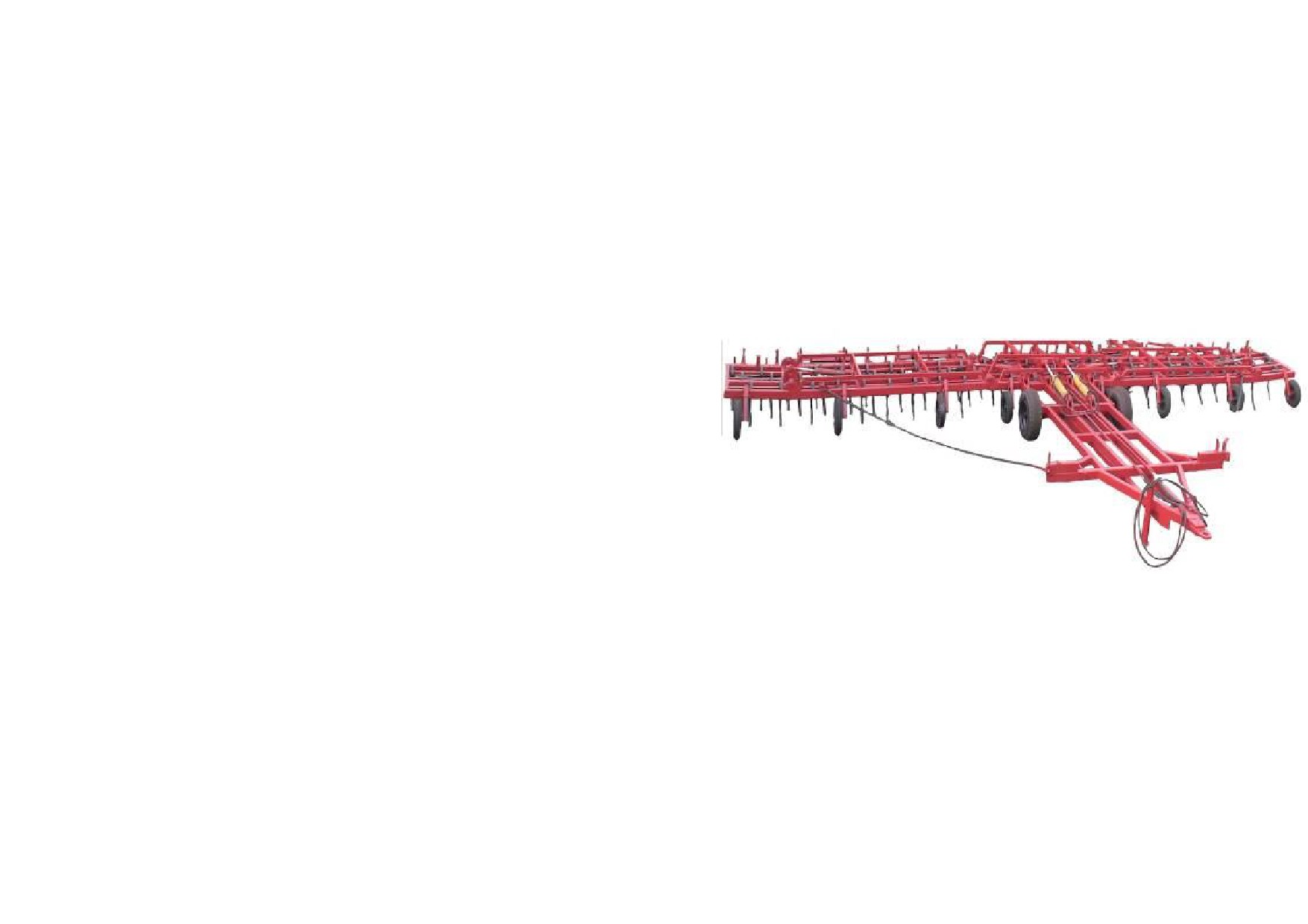

Культиватор КПМ-16 в транспортном положении

ГАРАНТИЙНЫЙ ТАЛОН

( рис. 1)

1. Культиватор для сплошной обработки почвы прицепной КПМ-16

(Наименование, обозначение сельхозмашины, заводской номер)

2._____________________

(Число, месяц, год выпуска)

3._____________________

(заводской номер изделия)

Изделие полностью соответствует чертежам, техническим условиям и стандартам.

ТУ BY 500021957-017-2007

Гарантируется исправность изделия в эксплуатации в течение 12 месяцев

со дня ввода в эксплуатацию. Начало гарантийного срока исчисляется со дня ввода

изделия в эксплуатацию, но не позднее 12 месяцев со дня приобретения. Гарантия

не распространяется на комплектующие(составные части), подлежащие

периодической замене.

Начальник ОТК завода

________________

(подпись)

М.П.

1._______________________________________________________

(дата получения изделия на складе предприятия - изготовителя)

________________

_________________

(Ф.И.О., должность)

(подпись)

М.П.

2. ______________________________________________________

(Дата продажи (поставки) изделия продавцом (поставщиком))

________________

_________________

(Ф.И.О., должность)

(подпись)

3. ______________________________________________________

(Дата ввода изделия в эксплуатацию)

_____________________

_________________

(Ф.И.О., должность)

(подпись)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8. ХРАНЕНИЕ

4. СБОРКА И ПОДГОТОВКА К РАБОТЕ

Культиватор на длительное хранение ставится только

Культиваторы поставляются в частично разобранном виде.

после выполнения сезонного технического обслуживания. С

Досборка производится в следующей последовательности:

помощью подставок культиватор поднимается на такую высоту,

1) к основной раме присоединить кронштейны фиксации

крыльев;

чтобы расстояние между нижней точкой культиватора

2) соединить центральную секцию с основной рамой с помощью

поверхностью площадки составляло не меньше 8 см.

осей и присоединить гидроцилиндры к центральной секции;

3) к центральной секции присоединить левое крыло с открылком

Снижается давление в шинах до 1 МПа.

с помощью осей и гидроцилиндр;

4) аналогично присоединить правое крыло с открылком;

5) присоединить прикатывающие катки .

Для перевода культиватора из рабочего положения в транспортное

необходимо:

- основными цилиндрами рамы поднять рабочие секции так, чтобы угол

между центральной секцией и рамой составлял 100-110 ;

- цилиндрами рабочих секций сложить открылки на 180 и крылья под 90,

упирая их в стойки рамы;

- установить крылья в кронштейны фиксаторов;

- зафиксировать крылья пальцами;

- закинуть цепные растяжки на стойки рабочих органов.

Для перевода культиватора из транспортного положения в рабочее

положение необходимо:

- расстопорить фиксаторы крыльев и скинуть цепные растяжки;

- основными цилиндрами рамы приподнять рабочие секции, чтобы угол

уг

между рамой и центральной секцией составлял 100-110 ;

цилиндрами крыльев и открылков развернуть рабочие секции;

- основными цилиндрами опустить рабочие секции в горизонтальное

положение;

- подтянуть цепные растяжки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

.5. РЕГУЛИРОВКА И РАБОТА КУЛЬТИВАТОРА

Внимание!!! Производить ремонт, смазку, регулировку

Регулировку глубины обработки производить в следующем

очистку рабочих органов при выключенном двигателе

порядке:

тракторе.

 установить культиватор на ровной площадке в

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

рабочем положении;

Ежедневное техническое обслуживание

 поднять копирующие колеса и зафиксировать на

Ежедневно перед началом работы:

необходимом отверстии.

- проверить надежность крепления рабочих органов и соединений деталей

Обработку почвы производить, не превышая рабочую

и узлов, при необходимости подтянуть;

скорость, указанную в инструкции, а также учитывать

- проверить вращение катков;

требования к влажности и засоренности камнями почвы,

- проверить на герметичность гидросистему и при необходимости

указанные в разделе 1 настоящей инструкции.

подтянуть резьбовые соединения.

Внимание!!! На поворотах рабочие органы

Сезонное техническое обслуживание

обязательно выглублять.

По окончанию сезонных работ:

После первых 4..5 часов работы перетянуть

- произвести осмотр деталей и узлов, отремонтировать или

заменить

болтовые соединения.

поврежденные детали;

- заменить смазку в подшипниковых узлах;

6. ТЕХНИКА БЕЗОПАСНОСТИ

К работе с культиватором допускаются трактористы,

- поставить на хранение согласно требованиям ГОСТ 7751-85

изучившие требования по технике безопасности, конструкцию

культиватора, меры безопасности соответствующие настоящему

описанию и прошедшие инструктаж по технике безопасности на

рабочем месте. Сборку культиватора производить при помощи

подъемных устройств и исправного инструмента. Сборочно-

монтажные работы следует производить в порядке описания, а

также в соответствии с правилами и нормами при работе с

грузоподъемными машинами.

При работе с культиватором запрещается:

- нахождение людей между трактором и культиватором при

сцеплении и расцеплении;

- находиться впереди трактора при движении агрегата.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

///////////////////////////////////////
