Приточно-вытяжные установки с пластинчатым рекуператором

Вентиляционные установки с рекуператором незаменимы там, где требуется максимальная экономия энергии: нагрев приточного воздуха в таких моделях происходит за счет тепла удаляемого воздуха, поэтому даже в сильный мороз для догрева подаваемого воздуха до нужной температуры достаточно маломощного калорифера.

Пластинчатые рекуператоры, в отличие от роторных, не имеют движущихся частей и не нуждаются в обслуживании, поэтому идеально подходят для применения в квартирах, загородных домах и небольших офисах. Традиционные однокаскадные перекрестноточные рекуператоры зарекомендовали себя с не лучшей стороны из-за низкого КПД и склонности к обмерзанию – они стабильно работают при температуре наружного воздуха до -15°С. Для увеличения КПД и снижения вероятности заморозки вытяжных каналов применяют, так называемое, каскадирование рекуператоров (последовательная установка двух и более перекрестноточных рекуператоров). Такое решение мы применяем в моделях с энтальпийными пластинчатыми рекуператорами (серия Lux RE). Однако существует лучшее решение – использование противоточных рекуператоров, позволяющих при меньших габаритах получать высокий КПД и низкую склонность к обмерзанию даже при сильных морозах, а также практически полное отсутствие перетоков воздуха между каналами. Эти и еще ряд оригинальных технических решений обеспечили стабильную работу рекуперационных установок Breezart в широком диапазоне температур наружного воздуха. О них мы и расскажем.

Вентустановки с энтальпийным рекуператором серии Lux RE

В холодный период года приточный воздух имеет низкое влагосодержание. Это приводит к снижению относительной влажности воздуха в обслуживаемых помещениях до 10–20%, увлажнение же воздуха до рекомендуемых 40% требует применения дополнительного оборудования и затрат энергии. Частичный возврат влаги в приточный воздух выполняют энтальпийные рекуператоры. Основой такого рекуператора является мембрана из специального материала, который впитывает влагу из вытяжного воздуха и отдает её сухому приточному. При этом воздух приточного и вытяжного каналов практический не смешиваются, а передача влаги происходит посредством диффузии молекул воды через мембрану.

Чтобы обеспечить стабильную работу рекуператора при низких температурах наружного воздуха и повысить его КПД до 80% мы установили последовательно три рекуператорных секции, получив приточно-вытяжную установку с трехкаскадным энтальпийным рекуператором (серия Lux RE).

Мы предлагаем модели в подпотолочном и настенном исполнении производительностью 350 и 500 м3/ч, предназначенные для обслуживания квартир и небольших загородных домов. Догрев воздуха на выходе вентустановки производится встроенным маломощным электрическим калорифером. Как и все остальные модели Breezart эти вентустановки могут работать в VAV режиме для еще большей экономии энергии.

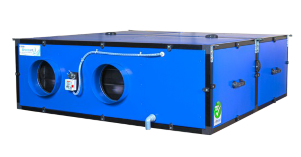

Вентустановки с противоточным рекуператором серий Lux RP и Aqua RP

В моделях от 1000 м3/ч мы используем полипропиленовые рекуператоры, которые обладают рядом достоинств: высокий КПД, коррозионная устойчивость, низкая склонность к обмерзанию, практически нулевой переток между вытяжным и приточным каналами. Рекуперационные вентустановки серий Lux RP и Aqua RP оснащаются электронно-коммутируемыми вентиляторами EBMPapst серии EC и могут быть выполнены в подпотолочном (1000, 2000 модели) или напольном (1000 – 10000 модели) исполнении.

Новинки комплектуются противоточным рекуператором с КПД 70–85% и оснащаются системой защиты рекуператора от обмерзания при низких температурах наружного воздуха (опция), а также системой экспресс разморозки рекуператора. Это позволяет им эффективно работать при температуре наружного воздуха до -30…-35°С.

Преимущества новых моделей

Во-первых, противоточные рекуператоры имеют более высокий КПД и менее склонны к обмерзанию, чем перекрестноточные, которые проще в изготовлении и потому чаще применяются в подобных вентсистемах (чтобы добиться от перекрестноточного рекуператора приемлемых характеристик необходимо использовать три секции, что увеличивает габариты и стоимость системы). А благодаря конструктивным особенностям моделей Lux RP и Aqua RP, образовавшийся в рекуператоре конденсат стекает в ту часть рекуператора, где температура выше нуля, после чего удаляется через систему слива.

Тем не менее, при низкой температуре наружного воздуха любой пластинчатый рекуператор может обмерзнуть. Обмерзание происходит из-за того, что влага из теплого вытяжного воздуха конденсируется на поверхности рекуператора, который охлаждается приточным воздухом, и замерзает. В результате вытяжной канал постепенно забивается льдом и перестает пропускать воздух. Самый простой способ разморозки рекуператора – это отключение вентилятора и закрытие клапана приточного канала. Тогда вытяжной канал перестает охлаждаться и лед постепенно растапливается теплым вытяжным воздухом. Такое техническое решение не требует применения дополнительных элементов и поэтому чаще всего применяется в ПВУ с пластинчатыми рекуператорами. Но этот способ разморозки имеет существенный недостаток: на время разморозки не только нарушается баланс притока и вытяжки, но и отключается подача свежего воздуха, что приводит к распространению неприятных запахов из кухни и санузлов по жилым помещениям. К тому же процесс разморозки может занимать десятки минут из-за того, что вытяжной канал забит льдом и скорость потока воздуха через него минимальна. При неблагоприятных условиях (влажный воздух в помещении и сильные морозы на улице) такая вентустановка может проводить в режиме разморозки большую часть времени.

Технические решения, используемые в моделях Lux RP и Aqua RP, позволяет избежать всех этих проблем. Часть нагретого приточного воздуха через регулируемый клапан возвращается на вход приточного канала рекуператора, поднимая температуру на входе рекуператора до безопасного уровня. При этом производительность вытяжного вентилятора уменьшается на заданную величину для компенсации снижения расхода воздуха приточного канала и поддержания заданного баланса притока-вытяжки. Если же из-за неблагоприятных внешних условий, например, повышенной влажности вытяжного воздуха, обмерзание все же произошло, то температура воздуха на входе приточного канала рекуператора поднимается еще выше. В результате потоки теплого приточного и вытяжного воздуха растапливают лед внутри рекуператора за несколько минут (приточный канал, в отличие от вытяжного, никогда не обмерзает, поэтому здесь сохраняется нормальная скорость потока). Отметим, что в процессе экспресс разморозки вентустановка не теряет своей функциональности и лишь снижает общую производительность, сохраняя баланс притока и вытяжки.

Также эти модели оснащены байпасом для обхода рекуператора в теплое время года, когда рекуперация не требуется (штатно предлагается байпас с ручным включением / отключением, опционально – автоматическое управление от привода). Как и все остальные модели Breezart эти вентустановки могут работать в VAV режиме для еще большей экономии энергии.

Модельный ряд ПВУ Breezart с пластинчатыми рекуператорами



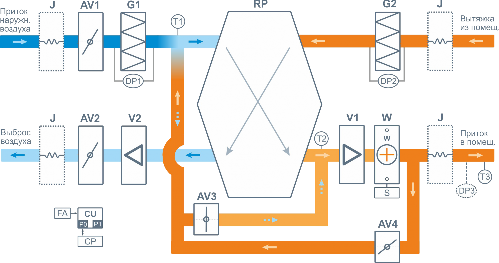

Структурная схема приточно-вытяжных установок серий 1000 – 10000 Aqua RP

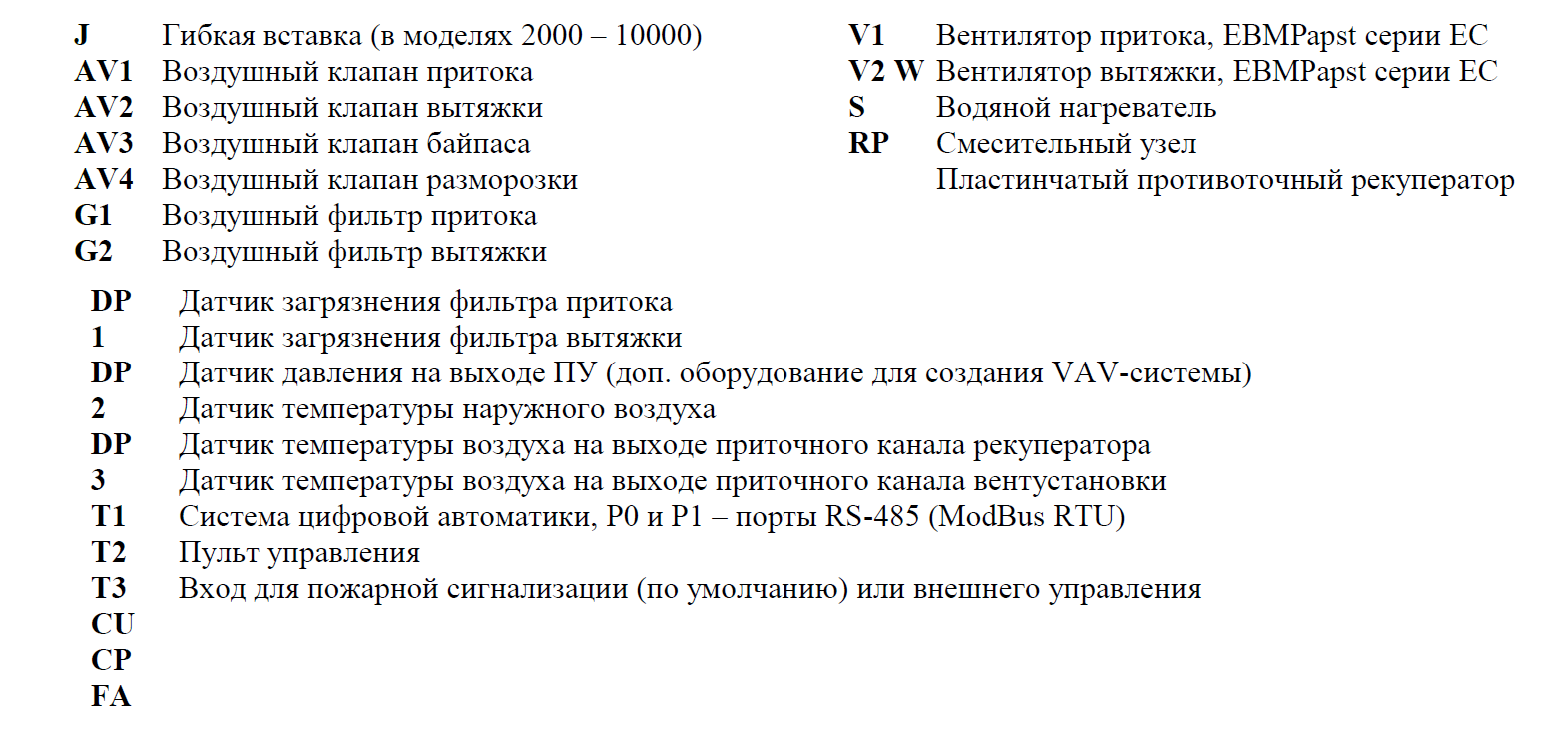

J Гибкая вставка (в моделях 2000 – 10000)

V1 Вентилятор притока, EBMPapst серии EC

AV1 AV2 AV3 AV4 G1 G2

DP 1

Воздушный клапан притока Воздушный клапан вытяжки Воздушный клапан байпаса Воздушный клапан разморозки Воздушный фильтр притока Воздушный фильтр вытяжки

Датчик загрязнения фильтра притока Датчик загрязнения фильтра вытяжки

V2 W Вентилятор вытяжки, EBMPapst серии EC

S Водяной нагреватель

RP Смесительный узел

Пластинчатый противоточный рекуператор

DP Датчик давления на выходе ПУ (доп. оборудование для создания VAV-системы)

1. Датчик температуры наружного воздуха

   DP Датчик температуры воздуха на выходе приточного канала рекуператора

2. Датчик температуры воздуха на выходе приточного канала вентустановки T1 Система цифровой автоматики, P0 и P1 – порты RS-485 (ModBus RTU) T2 Пульт управления

T3 Вход для пожарной сигнализации (по умолчанию) или внешнего управления

CU CP FA

Структурная схема серии Lux RP аналогична приведенной, только вместо водяного калорифера используется электрический (с системой защиты от перегрева).

////////////////////////////
