КУЛЬТИВАТОР ДЛЯ СПЛОШНОЙ ОБРАБОТКИ ПОЧВЫ ПРИЦЕПНОЙ КПМ-8 / 6 / 4. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КПМ 00.000 РЭ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

КУЛЬТИВАТОР ДЛЯ СПЛОШНОЙ ОБРАБОТКИ

ПОЧВЫ ПРИЦЕПНОЙ

КПМ-8 / 6 / 4

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КПМ 00.000 РЭ

Инструкция по эксплуатации для культиваторов КПМ - 8 / 6 / 4

Производственное общество с ограниченной ответственностью «Техмаш»; 231300,

Республика Беларусь, Гродненская обл., г. Лида, пер. Фурманова, 16.

г. Лида

Тел/факс (+3751545) 4-99-76, Тел.-4-99-73, 4-99-74, моб.-0293152062

2012

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

ГАРАНТИЙНЫЙ ТАЛОН

Культиваторы предназначены для сплошной предпосевной и паровой

обработки почвы.

1.Культиватор прицепной для сплошной обработки почвы КПМ-___

Культиваторы работают на всех типах минеральных почв, не засоренных

камнями, с абсолютной влажностью 8-28% в слое 0…15 см.

2._____________________

(Число, месяц, год выпуска)

2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

3._____________________

(заводской номер изделия)

Значения показатлей

Изделие полностью соответствует чертежам, техническим условиям и стандартам.

Тип культиватора

ТУ BY 500021957.017-2007

Наименование

Ед.изм.

КПМ -

КПМ -

КПМ -

Гарантируется исправность изделия в эксплуатации в течение 24 месяцев со дня

8

6

4

ввода в эксплуатацию. Начало гарантийного срока исчисляется со дня ввода изделия в

Тип

прицепной

эксплуатацию, но не позднее

12 месяцев со дня приобретения. Гарантия не

Производительность за один час

распространяется на комплектующие

(составные части), подлежащие периодической

- основного времени

га/ч

4,8-9,6

3,6-7,2

2,4-4,8

замене.

- эксплуатационного

3,6-7,2

2,7-5,4

1,8-3,6

Рабочая ширина захвата

м

8

6

4

Рабочая скорость

км/ч

6-12

6-12

6-12

Начальник ОТК завода

________________

Транспортная скорость

км/ч

20

20

20

(подпись)

Агрегатируется с тракторами класса

кН

5

2

1,4

М.П.

Габаритные размеры, не более

в рабочем положении:

1._______________________________________________________

- длина

4400

4400

4400

(дата получения изделия на складе предприятия - изготовителя)

- ширина

8160

6100

4160

________________

_________________

- высота

1400

1400

1400

(Ф.И.О., должность)

(подпись)

в транспортном положении:

мм

- длина

4400

4400

4400

М.П.

- ширина

4160

4160

4160

- высота

2200

2100

1700

2. ______________________________________________________

Глубина обработки

см

5-12

5-12

5-12

(Дата продажи (поставки) изделия продавцом (поставщиком))

Средняя высота гребней

см

4

________________

_________________

Масса, не более

кг

2000

1600

1150

(Ф.И.О., должность)

(подпись)

Количество секций рабочих органов

шт.

47

35

25

________________________________________________________

Дорожный просвет, не менее

мм

300

(Дата продажи (поставки) изделия продавцом (поставщиком))

Обслуживающий персонал

чел.

1 (тракторист

________________

_________________

Ежемесячное

оперативное

время

ч

(Ф.И.О., должность)

(подпись)

0,15

технического обслуживания, не более

3. ______________________________________________________

Коэффициент

готовности

по

(Дата ввода изделия в эксплуатацию)

-

0,97

оперативному времени

_____________________

_________________

Срок службы

лет

8

(Ф.И.О., должность)

(подпись)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 УСТРОЙСТВО КУЛЬТИВАТОРОВ

3.1 Культиватор КПМ состоит из центральной секции, двух крыльев,

опорно - ходовых колес, копирующих колес, гидросистемы.

3.2 Центральная секция является основной несущей частью культиватора и

представляет собой сварную конструкцию, на которую монтируются основные

узлы и детали

культиватора. На боковых брусьях центральной секции

закреплены крылья, которые складываются при помощи гидроцилиндров для

удобства транспортирования культиватора по дороге. На переднем брусе

центральной секции закреплена сница со сцепным устройством для соединения

культиватора с трактором.

3.3 Рабочие органы культиватора

(стойка с лапой) предназначены для

выполнения технологического процесса и размещены на центральной секции, а

также на крыльях культиватора.

3.4 Гидросистема культиватора предназначена для перевода культиватора

из транспортного положения в рабочее и обратно.

3.5 Опорно-ходовые колеса предназначены для передвижения культиватора

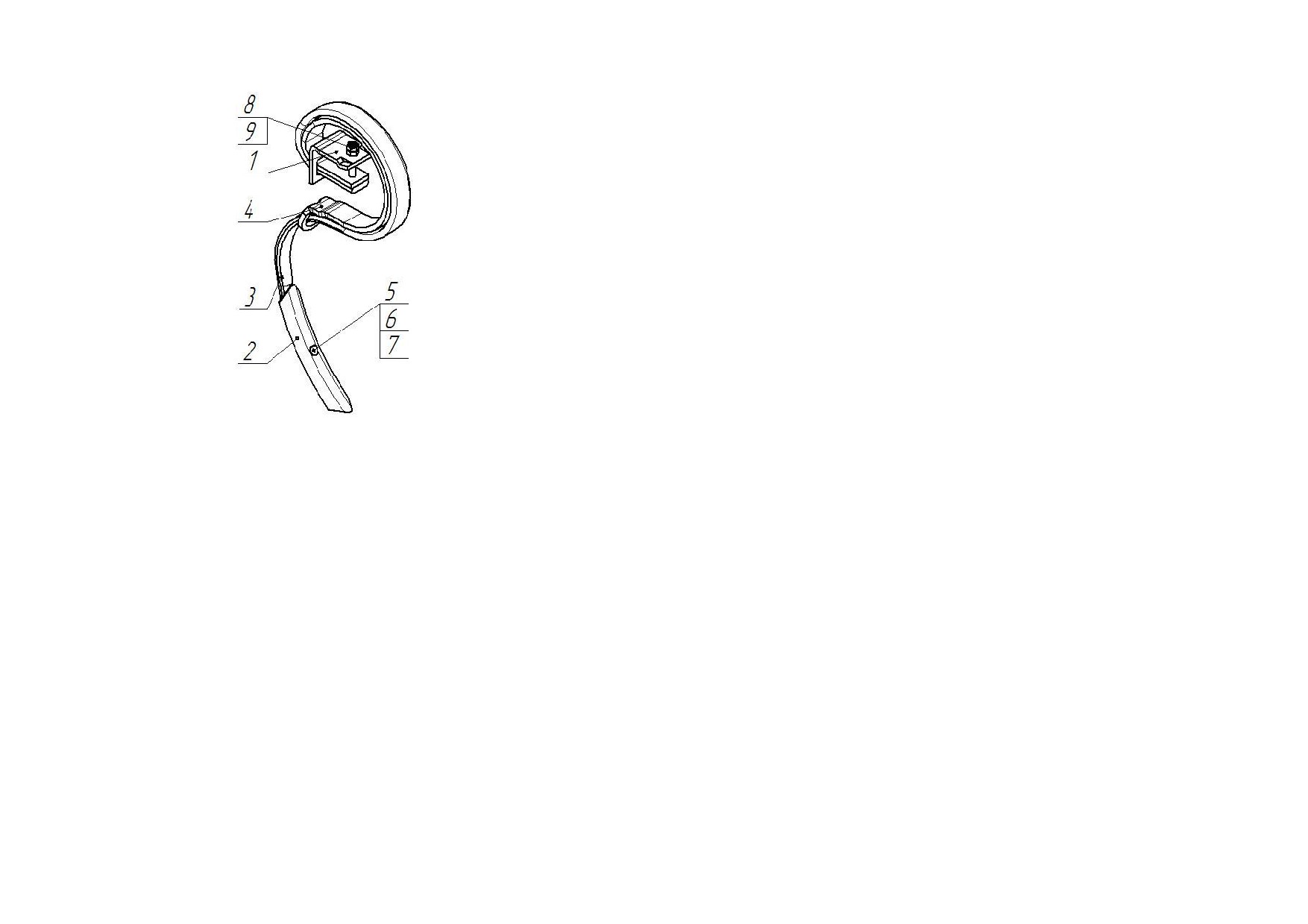

Рисунок 3 - КШЗ 00.050А Стойка

при транспортировке и в процессе работы, а также для регулировки глубины

1 - АПТ 41.401 Прижим, 2 - КШЗ 00.451 Лапа,

3 - КШЗ 00.454 Стойка, 4 -

обработки почвы центральной секцией.

300821 Подпружинник 42х10; 5 - Болт М10х45.88 ГОСТ 7786-81, 6 - Гайка М10.8

3.6 Копирующие колеса предназначены установки глубины обработки

ГОСТ 5915-70, 7 - Шайба 10.65Г ГОСТ 6402-70, 8 - Болт М12х90.88 ГОСТ 7798-

почвы крыльями.

70, 9 - Гайка М12.8 ГОСТ 5915-70

3.7 Технологический процесс, выполняемый культиватором, заключается в

следующем:

Лапа отделяет от массива пласт почвы на заданную глубину и разрушает

его.

Одновременно расположенное позади культиватора дополнительное

оборудование окончательно выравнивает и уплотняет верхний слой почвы. В

результате прохода агрегата почва полностью готова к посеву

сельскохозяйственных культур.

На культиваторе при обработке почвы по отдельному заказу потребителя

может использоваться дополнительное оборудование:

- приставка катковая однорядная;

- приставка катковая двухрядная;

- приспособление для навески зубовых борон;

- трехрядная сдвоенная пружинная борона;

- приставка пружинно - катковая.

Общий вид культиватора, а также конструктивные отличия культиваторов

КПМ-4/6/8 представлены на рисунке 1:

1- рама основная; 2 - крыло правое (КПМ-8 / 6); 3- крыло левое (КПМ-8/6);

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 - прицепное устройство; 5- сница; 6- стойка рабочая; 7 - гидроцилиндры

основные - регулировочные; 8 - гидроцилиндры крыльев (КПМ-8/6); 9- колеса

опорные; 10- колеса копирующие (КПМ-8);

-------------------------------------------------------------------------------------------------------------------------------------------------------------

11 ПЕРЕЧЕНЬ МАНЖЕТ И ПОДШИПНИКОВ

9 ХРАНЕНИЕ

КАЧЕНИЯ

9.1Культиватор на длительное хранение ставится только после выполнение

сезонного технического обслуживания. С помощью подставок культиватор

11.1 Подшипники:

поднимается на такую высоту, чтобы расстояние между нижней точкой

7511 - ГОСТ 333-79 - КШЗ 03.000 - колесо опорное

культиватора и поверхностью площадки составляло не меньше 8 см.

7509 - ГОСТ 333-79 - КШЗ 03.000 - колесо опорное

9.2 Снижается давление в шинах до 1 МПа.

180207 - ГОСТ 8882-75 - КШЗ 06.000 - колесо копирующее

11.3 Сальник

10 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Н 130.04.020 - КШЗ 03.000 - колесо опорное

12 БЫСТРОИЗНАШИВАЮЩИЕСЯ УЗЛЫ И ДЕТАЛИ

10.1 Изготовитель гарантирует соответствие культиватора требованием

технических условий при соблюдении потребителем правил транспортирования,

эксплуатации и хранения, установленных техническими условиями и

руководством по эксплуатации.

10.2 Гарантийный срок эксплуатации - 24 месяца. Начало гарантийного

срока исчисляется со дня ввода в эксплуатацию, но не позднее 12 месяцев, со дня

получения культиватора потребителям.

10.3

Обязательства изготовителя в период гарантийного срока

эксплуатации - в соответствии с действующим законодательством Республики

Беларусь, Постановлением Совета Министров от 27 июня 2008г. №952 «О

гарантийном сроке эксплуатации сложной техники и оборудования»

10.4 Претензии по качеству предъявляются в соответствии с действующим

законодательством Республики Беларусь. При поставке на экспорт

- в

соответствии с соглашением о порядке разрешения споров, связанных с

осуществлением хозяйственной деятельности.

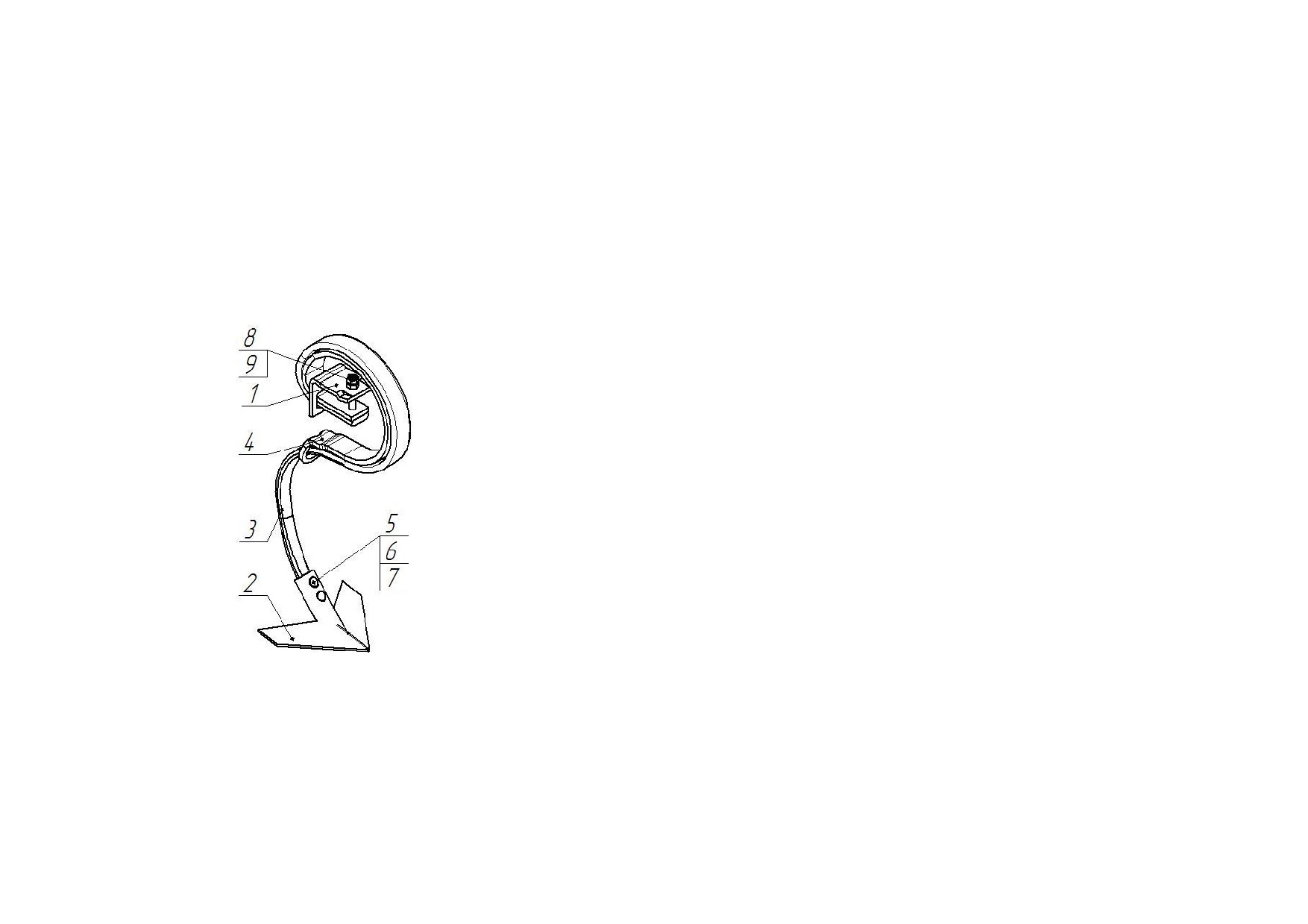

Рисунок 2 - КШЗ 00.050 Стойка с лапой

1 - АПТ 41.401 Прижим, 2 - КПМ 00.452 Лапа стрельчатая, 3 - КШЗ 00.454

Стойка, 4 - 300821 Подпружинник 42х10; 5 - Болт М10х45.88 ГОСТ 7786-81, 6 -

Гайка М10.8 ГОСТ 5915-70, 7 - Шайба 10.65Г ГОСТ 6402-70, 8 - Болт М12х90.88

ГОСТ 7798-70, 9 - Гайка М12.8 ГОСТ 5915-70

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

- произвести осмотр деталей и узлов, отремонтировать или заменить

поврежденные детали;

- заменить смазку в подшипниковых узлах;

- произвести окраску поврежденных мест;

- поставить на хранение согласно требованиям ГОСТ 7751-85

8 ТРАНСПОРТИРОВКА И КОМПЛЕКТ ПОСТАВКИ

8.1 Культиватор может перевозиться любым транспортным средством при

условии соблюдений правил перевоза и технических условий на перевозку

данного вида транспорта.

8.2 Отгрузка культиватора производится следующими грузовыми местами:

Обозначе-ние

Наименование

Кол - во

Обозна-

Примечание

чение

грузово-

го места

КПМ-4 00.000

Культиватор КПМ- 4

КПМ-6 00.000

Культиватор КПМ- 6

1

1/3

Без упаковки

КПМ-8 00.000

Культиватор КПМ- 8

Упаковать в

пакет из

Руководство по

полиэтиле-

КПМ 00.000 РЭ

1

2/3

эксплуатации

новой

плёнки по

ГОСТ 10354

Дополнительное оборудование (по заказу потребителя)

Приставка катковая

однорядная;

1

Приставка катковая

двухрядная;

1

Приспособление для

Под заказ,,

3/3

навески зубовых борон;

1

без упаковки

Трехрядная сдвоенная

пружинная борона;

1

Приставка пружинно -

катковая.

1

8.3. В зависимости от условий транспортирования допускается поставка

культиваторов в частично разобранном виде. При этом комплект поставки

должен соответствовать комплектовочной ведомости, приложенной к паспорту.

///////////////////////////////////////
