ГОСТ 32793-2014. ТОКОСЪЕМ ТОКОПРИЕМНИКОМ ЖЕЛЕЗНОДОРОЖНОГО ЭЛЕКТРОПОДВИЖНОГО СОСТАВА

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)
ГОСТ

межгосударственный

стандарт 32793—

2014
ТОКОСЪЕМ ТОКОПРИЕМНИКОМ ЖЕЛЕЗНОДОРОЖНОГО ЭЛЕКТРОПОДВИЖНОГО СОСТАВА

Номенклатура показателей качества и методы их определения

Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом «Научно-исследовательский институт железнодорожного транспорта» (ОАО «ВНИИЖТ»)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524

«Железнодорожный транспорт»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25.06.2014 г. № 45-2014)

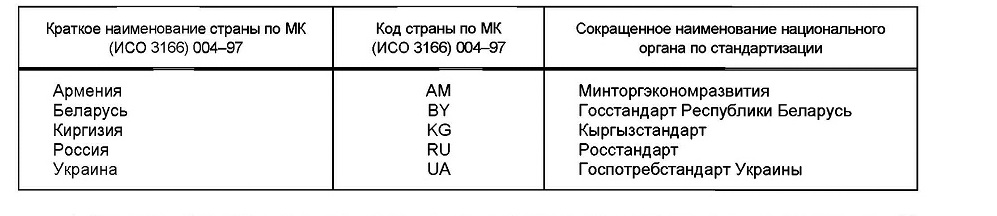

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 09 октября 2014 г. № 1288-ст межгосударственный стандарт ГОСТ 32793-2014 веден в действие в качестве национального стандарта Российской Федерации с 1 сентября 2015 г.

5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание
1 Область применения 1

2 Нормативные ссылки

3 Термины, определения и обозначения ..............................1

3 1 Термины и определения ...................................1

3.2 Обозначения...........................................................................................................................................2

4 номенклатура показа г елей качества токосъема 3

5 Условия и методы определения показателей качества токосъема 3

5.1 Условия определения показателей качества токосъема....................................................................3

5 2 Методы определения среднего значения контактного нажатия и среднеквадратического

отклонения контактного нажатия 4

5 3 Методы определения коэффициента искрения и удельною числа искрений 6

Приложение А (обязательное) Характеристики токоприемника ЭПС. на котором определяют

показатели качества токосъема..........................................................................9
Введение

Настоящий стандарт распространяется на испытания железнодорожной контактной сети, токоприемников железнодорожного электроподвижного состава и железнодорожной системы токосъема на соответствие стандартам, устанавливающих требования к характеристикам железнодорожной контактной сети, токоприемникам железнодорожного электроподвижного состава и железнодорожной системе токосъема в части качества токосъема.

1 Область применения
Настоящий стандарт устанавливает номенклатуру показателей качества токосъема (далее — показатели) при взаимодействии токоприемника железнодорожного электроподвижного состава (далее — токоприемник) и железнодорожной контактной сети и методы их определения.

Настоящий стандарт может быть также применен при оценке качества контактной сети и/или токоприемников при проведении испытаний.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 13837-79 Динамометры общего назначения. Технические условия.

ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)

ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль

качества продукции. Основные термины и определения

ГОСТ 19350-74 Электрооборудование электрического подвижного состава. Термины и

определения.

ГОСТ 28836-90 Датчики силоизмерительные тензорезисторные. Общие технические

требования и методы испытаний

ГОСТ 32895-2014 Электрификация и электроснабжение железных дорог. Термины и

определения.

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины, определения и обозначения

3.1 Термины и определения

В настоящем стандарте применены термины по ГОСТ 16504, ГОСТ 19350 и ГОСТ 32895, а также следующие термины с соответствующими определениями:

3.1.1 вставки: Токосъемные элементы, обеспечивающие контакт с контактным проводом.

4 Номенклатура показателей качества токосъема
Для оценки качества токосъема используют следующие показатели:

- среднее значение контактного нажатия;

- средне квадратическое отклонение контактного нажатия;

- коэффициент искрения;

- удельное число искрений.

5 Условия и методы определения показателей качества токосъема

5.1 Условия определения показателей качества токосъема

5.1.1 Показатели качества токосъема определяют на рабочем токоприемнике ЭПС, взаимодействующем с контактной сетью, характеристики которого должны соответствовать национальным требованиям государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта1*

5.1.2 Показатели качества токосъема определяют при скорости движения железнодорожного подвижного состава не более 400 км/ч.

5.1.3 Показатели качества токосъема определяют при температуре окружающей среды в диапазоне минус 20 °С — плюс 65 °С.

5.1.4 Показатели качества токосъема определяют при отсутствии:

- атмосферных осадков;

- условий гололедообразования;

- ветра скоростью более 2,7 м/с.
1) В Российской Федерации характеристики токоприемника ЭПС и метод их определения, на котором определяют показатели качества токосъема, должны соответствовать основным требованиям ГОСТ Р 54334-2011 «Токоприемники железнодорожного электроподвижного состава. Общие технические условия», которые приведены в приложении А,

5.2 Методы определения среднего значения контактного нажатия и среднеквадратического отклонения контактного нажатия

5.2.1 Для определения среднего значения контактного нажатия и среднеквадратического отклонения контактного нажатия используют тензорезисторные силоизмерительные датчики и акселерометры.

5.2.2 Тензорезисторные силоизмерительные датчики должны иметь следующие характеристики:

- категория точности — от 0,25 до 0,5 по ГОСТ 28836 (пункт 2.1);

- номинальное усилие — 500 Н по ГОСТ 28836 (пункт 2.1);

- номинальный коэффициент передачи — 2 мВ/В по ГОСТ 28836 (пункт 2.1);

- масса — не более 0,3 кг;

- нижний предел диапазона рабочих температур — не выше минус 20 °С, верхний предел — не ниже плюс 65 °С;

- метрологические характеристики датчиков должны оставаться в пределах допустимых значений по ГОСТ 28836 (пункт 2.2) при воздействии на него электромагнитных полей 30 мТл (на частоте 50 или 60 Гц);

- степень защиты — не хуже IP67 по ГОСТ 14254.

5.2.3 Акселерометры должны иметь следующие характеристики:

- осевая чувствительность не менее 1 мВс2/м;

- погрешность осевой чувствительности — не более 10 %;

- коэффициент преобразования в поперечном направлении — менее 5 %;

- масса — не более 50 г;

- нижний предел диапазона рабочих температур — не выше минус 20 °С, верхний предел — не ниже плюс 65 °С;

- резонансная частота — не менее 800 Гц;

- чувствительность к электромагнитным полям — не более 30 мТл (на частоте 50 или 60 Гц);

- амплитудный диапазон — не менее ± 49 м/с2;

- частотный диапазон (при неравномерности не более ± 1 дБ) — от 0,5 до 200,0 Гц;

- степень защиты — не хуже IP67 по ГОСТ 14254.

5.2.4 Тензорезисторные силоизмерительные датчики и акселерометры в зависимости от конструкции верхнего узла токоприемника должны быть расположены на нем следующим образом:

- если полоз состоит из системы независимо подвешенных токосьемных элементов, то тензорезисторные силоизмерительные датчики устанавливают между каждым токосъемным элементом и кареткой таким образом, чтобы вектор приложения силы сжатия датчика был направлен вниз, а акселерометры устанавливают на каждый токосъемный элемент в его геометрическом центре на поверхности, противоположной контактной, таким образом, чтобы ось каждого акселерометра была направлена вниз, как показано на рисунке 1;

- если полоз представляет собой жесткую конструкцию, то тензорезисторные силоизмерительные датчики устанавливают межцу полозом и кареткой таким образом, чтобы вектор приложения силы сжатия датчика был направлен вниз, а акселерометр устанавливают на полоз в его геометрическом центре на поверхности, противоположной контактной, таким образом, чтобы ось акселерометра была направлена вниз, как показано на рисунке 2.

5.2.5 Мгновенные значения сигналов от тензорезисторных силоизмерительных датчиков и акселерометров регистрируют с частотой не менее 200 Гц.

5.3 Методы определения коэффициента искрения и удельного числа искрений

5.3.1 Искрение определяют в области, размеры и положение, которой представлены на рисунке 3.

5.3.2 Для определения коэффициента искрения и удельного числа искрений используют видеокамеру, обладающую следующими характеристиками:

- ширина матрицы, пикселей не менее 640;

- высота матрицы, пикселей не менее 480;

- размер пикселя не менее 5,5 х 5,5 мкм;

- частота кадров не менее 200 в секунду;

- нижний предел диапазона рабочих температур не выше 5 °С, верхний предел не ниже 45 °С; при необходимости определения коэффициента искрения и удельного числа искрений при температуре, выходящей за диапазон рабочих температур видеокамеры, необходимо применять защитный кожух с подогревом.

А. 1.4 Вертикальное перемещение подвижной части каретки относительно неподвижной от 20 % до 50 % предельного при приложении к центру полоза(ов) вертикальной силы, направленной к основанию токоприемника и равной пассивному нажатию.

А. 1.5 Предельный угол поворота полоза вокруг оси его крепления относительно его горизонтального положения 6*10.

А.2 Методы определения статических показателей токоприемника

А.2.1 Наименьшее активное и наибольшее пассивное нажатия, разницу между наибольшим и наименьшим активным или пассивным нажатиями, двойное значение трения в шарнирах определяют из статической характеристики токоприемника.

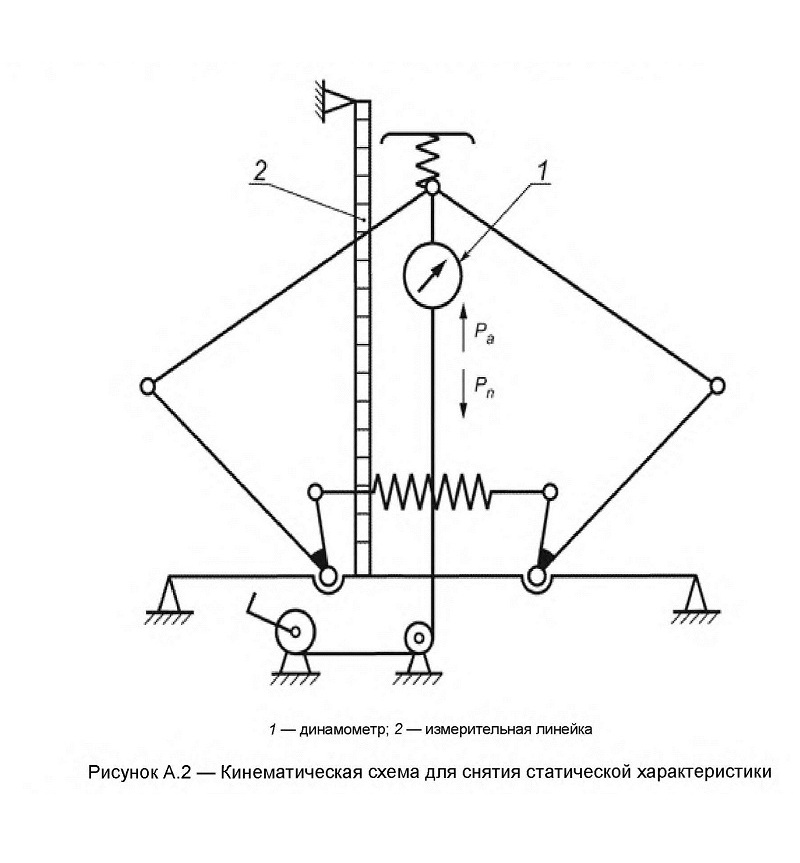

А.2.2 Схема определения статической характеристики токоприемника приведена на рисунке А.2.

А.2.3 Подъемный механизм должен быть включен. Измерения проводят динамометром 1-го класса точности, имеющего наибольший предел измерения 0,2 кН по ГОСТ 13837. Динамометр 1 подвешивают к середине общего основания, на котором установлены неподвижные части кареток. На основании токоприемника вертикально устанавливают измерительную линейку 2 по ГОСТ 427 длиной не менее 3 м.

1 — динамометр; 2 — измерительная линейка
Рисунок А.2 — Кинематическая схема для снятия статической характеристики

А.2.4 Перемещая полоз равномерно со скоростью от 10 до 50 мм/с вверх, а затем вниз, регистрируют показания динамометра через каждые 100 мм перемещения полоза токоприемника в вертикальном направлении.

А.2.5 По зарегистрированным показаниям строят статическую характеристику в зависимости от высоты полоза токоприемника.

А.2.6 Наименьшее значение нажатия при движении полоза токоприемника вверх, определенное из статической характеристики токоприемника, — это наименьшее активное нажатие.

А.2.7 Наибольшее значение нажатия при движении полоза токоприемника вниз, определенное из статической характеристики токоприемника, — это наибольшее пассивное нажатие.

А.2.8 Разница между наибольшим и наименьшим нажатием при движении полоза токоприемника вверх — это разница между наибольшим и наименьшим активными нажатиями.

А.2.9 Разница между наибольшим и наименьшим нажатиями при движении полоза токоприемника вниз — это разница между наибольшим и наименьшим пассивными нажатиями.

А.2.10 Наибольшее значение разницы между пассивным и активным нажатиями в любой точке высоты в рабочем диапазоне высот положения полоза токоприемника — это двойное значение трения.

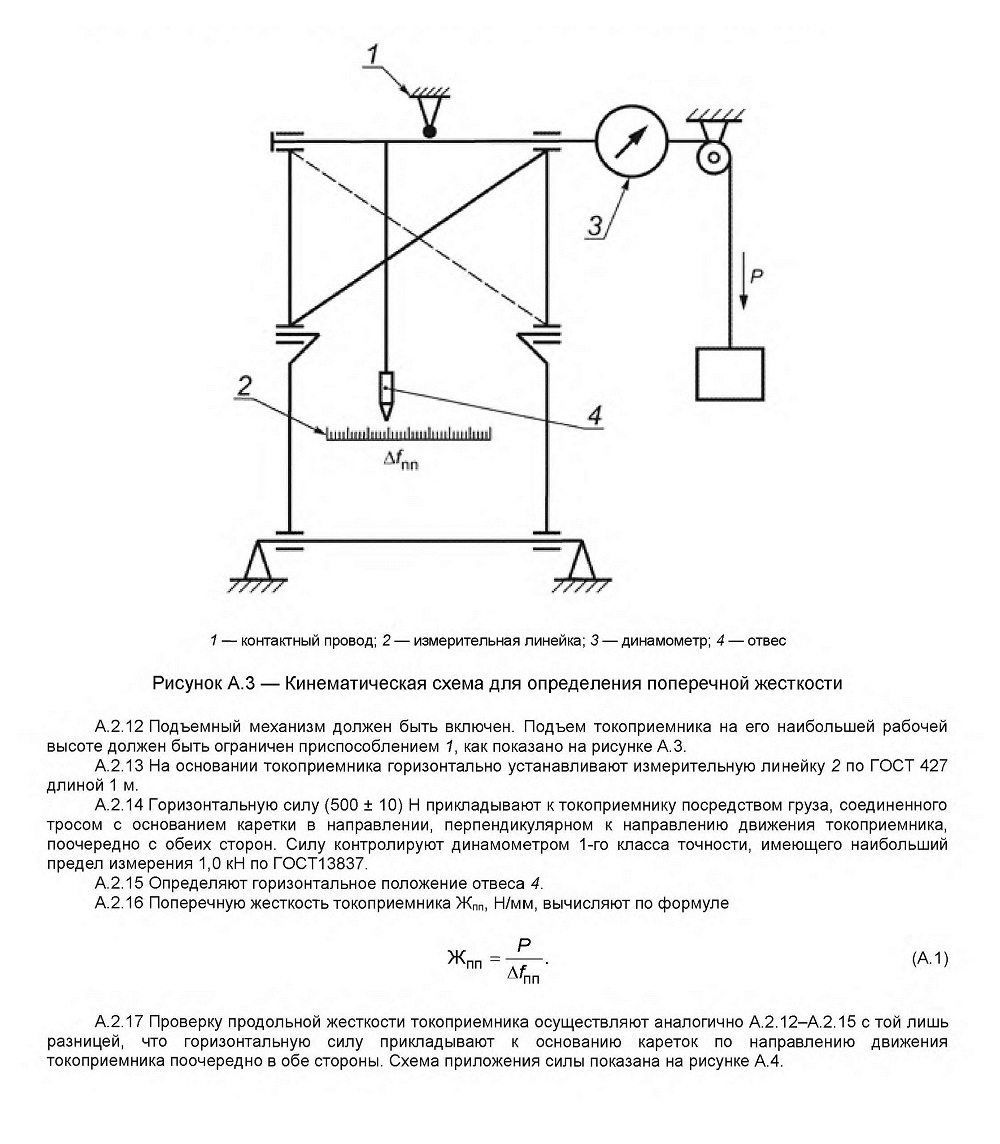

А.2.11 Схема определения поперечной жесткости токоприемника приведена на рисунке А.З.

1 — заклиненный полоз; 2 — измерительная линейка

Рисунок А.5 — Кинематическая схема для определения приведенной массы

///////////////////////////////////////
