2ТРМ1 ИЗМЕРИТЕЛЬ- РЕГУЛЯТОР МИКРОПРОЦЕССОРНЫЙ ДВУХКАНАЛЬНЫЙ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

2ТРМ1

ИЗМЕРИТЕЛЬ РЕГУЛЯТОР

МИКРОПРОЦЕССОРНЫЙ

ДВУХКАНАЛЬНЫЙ

РУКОВОДСТВО ПО

ЭКСПЛУАТАЦИИ

Прибор изготавливается в различных модификациях, отличающихся друг от друга

конструктивным исполнением и типом встроенных выходных устройств. Информация о

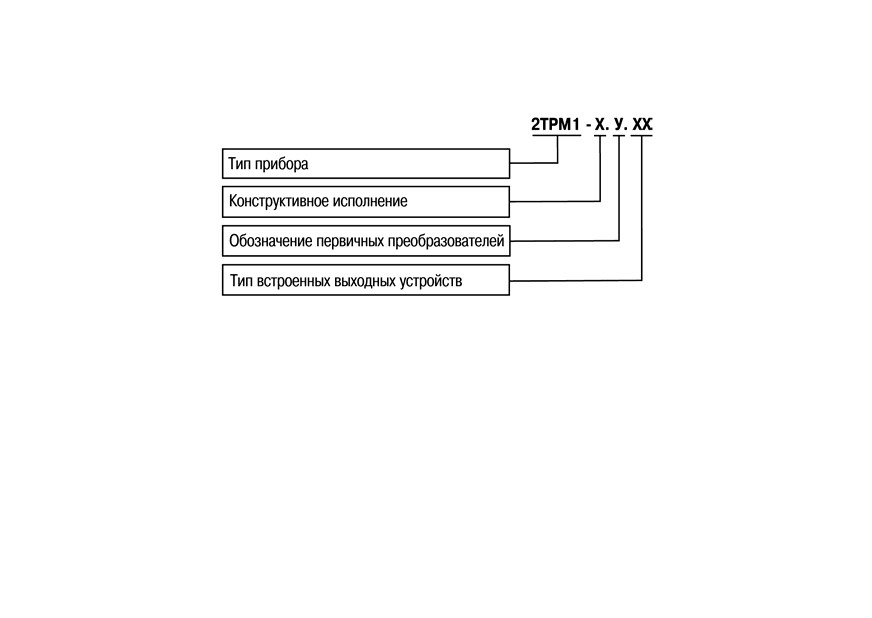

модификации прибора зашифрована в коде полного условного обозначения:

Конструктивное исполнение:

Н

- корпус настенного крепления с размерами 130х105х65 мм и степенью защиты IP44;

Щ1

- корпус щитового крепления с размерами 96х96х65 мм и степенью защиты со

стороны передней панели IP54;

Щ2

- корпус щитового крепления с размерами 96х48х100 мм и степенью защиты со

стороны передней панели IP54.

корпус с размерами 90х72х58 мм для установки на DIN рейку и степенью защиты со

Д

-

стороны передней панели IP20.

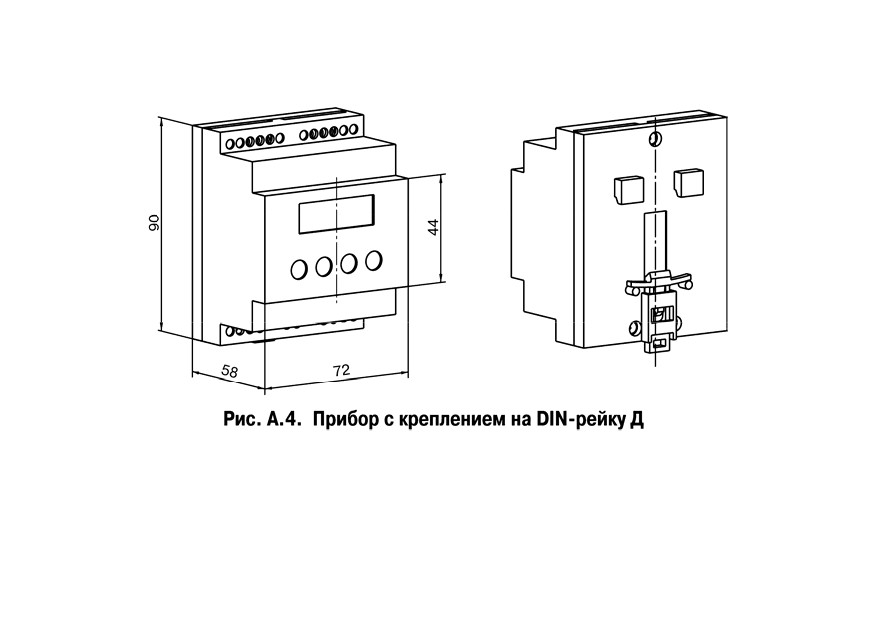

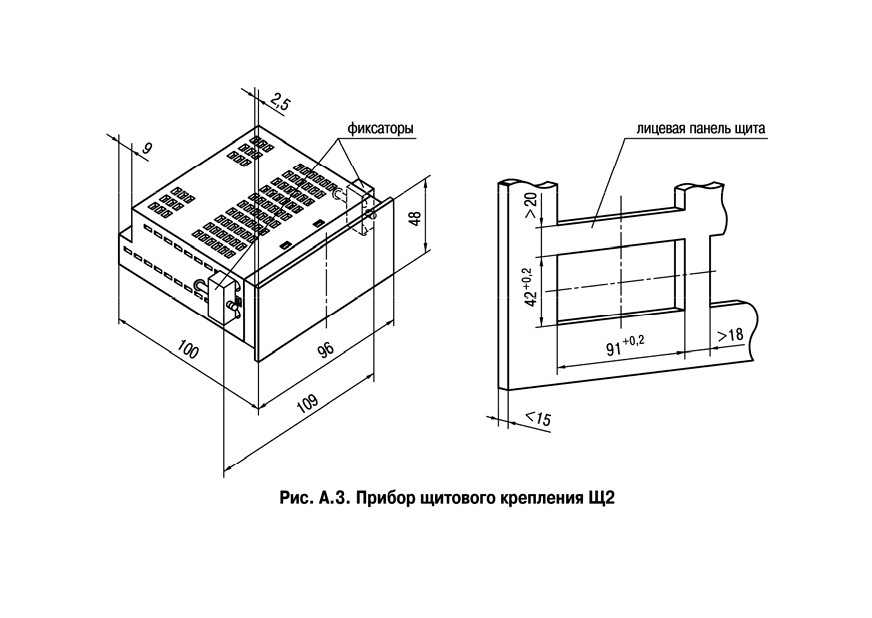

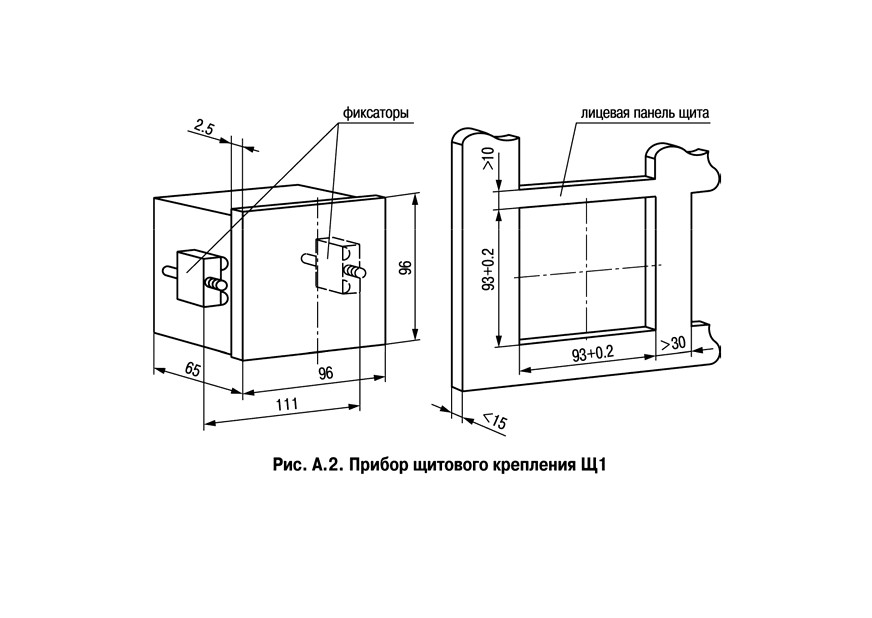

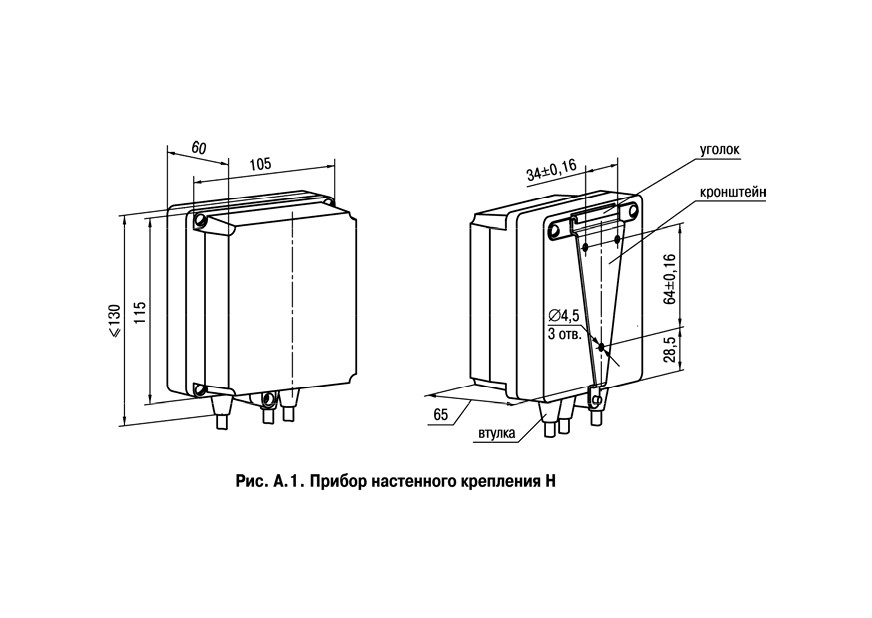

Габаритные чертежи корпусов приборов приведены в Приложении А.

У - универсальные измерительные входы.

4

Тип встроенного выходного устройства (ВУ):

Обозначение

Тип выходного элемента

Технические параметры

выхода

Р

Контакты электромагнитного реле

Ток не более 8 А при напряжении не более 250 В (50 Гц)

Оптопара транзисторная

Постоянный ток не более 400 мА при

К

n p n типа

напряжении не более 60 В

Выход для управления внешним

Выходное напряжение 4…6 В, постоянный ток

Т

твердотельным реле

не более 25 мА

Ток не более 50 мА при переменном

С

Оптопара симисторная

напряжении не более 250 В (50 Гц)

Постоянный ток 4…20 мА на внешней нагрузке

И

ЦАП «параметр - ток»

не более 1 кОм, напряжение питания 12…30 В

Постоянное напряжение 0…10 В на внешней нагрузке

У

ЦАП «параметр - напряжение»

не менее 2 кОм, напряжение питания 16…30 В

Пример записи обозначения прибора в документации другой продукции, где он может

быть применен:

Измеритель?регулятор микропроцессорный двухканальный 2ТРМ1?Щ1.У.РИ

Пример записи обозначения прибора при его заказе: 2ТРМ1?Щ1.У.РИ

При этом изготовлению и поставке подлежит измеритель регулятор микропроцессорный 2ТРМ1

в корпусе щитового крепления с размерами 96х96х65 мм. Тип встроенных выходных устройств - реле

электромагнитное и цифро аналоговый преобразователь «параметр ток» 4…20 мА.

При заказе прибора с комплектацией дискретным и аналоговым ВУ следует учитывать,

что первым по порядку должно быть только ВУ дискретного типа, а вторым - аналогового

(обозначение вида 2ТРМ1?Щ1.У.ИР не допустимо).

5

2. Технические характеристики и условия эксплуатации

2.1. Технические характеристики прибора

Основные технические характеристики прибора приведены в табл. 2.1÷2.3.

Таблица 2.1

Характеристики прибора

Наименование

Значение

Диапазон переменного напряжения питания:

напряжение, В

90...245

частота, Гц

47…63

Потребляемая мощность, ВА, не более

7

Напряжение встроенного источника питания постоянного тока, В

24 ±2,4

Максимально допустимый ток встроенного источника питания, мА

80

Количество каналов

2

Время опроса входа:

термометры сопротивления, с, не более

0,8

термоэлектрические преобразователи и унифицированные

сигналы постоянного напряжения и тока, с, не более

0,4

Предел основной приведенной погрешности при измерении:

термоэлектрическими преобразователями, %

+0,5

термометрами сопротивления и унифицированными сигналами

постоянного напряжения и тока, %

+0,25

7

Продолжение табл. 2.1

Наименование

Значение

Степень защиты корпуса

настенный Н

IP44

щитовые Щ1 и Щ2 (со стороны лицевой панели)

IP54

DIN реечный Д (со стороны лицевой панели)

IP20

Габаритные размеры прибора:

настенный Н, мм

(130x105x65)±1

щитовой Щ1, мм

(96x96x65)±1

щитовой Щ2, мм

(96x48x100)±1

DIN реечный Д, мм

(90х72х58)±1

Масса прибора, кг, не более

0,5

Средний срок службы, лет

8

Таблица 2.2

Используемые на входе сигналы постоянного тока и напряжения

Значение

Предел

Диапазон

единицы

основной

Наименование

измерений, %

младшего

приведенной

разряда, ед. изм.

погрешности, %

Сигнал постоянного напряжения

-50...+50 мВ

0...100

0,1; 1,0

+0,25

Унифицированные сигналы по ГОСТ 26.011?80

0...1 В

0...100

0,1; 1,0

+0,25

0...5 мА

0...100

0,1; 1,0

8

Продолжение табл. 2.2

Значение

Предел

Диапазон

единицы

основной

Наименование

измерений, %

младшего

приведенной

разряда, ед. изм.

погрешности, %

0...20 мА

0...100

0,1; 1,0

+0,25

4...20 мА

0...100

0,1; 1,0

Примечание. Максимально возможный диапазон индикации от

999 до

9999. При

индицируемых значениях выше 999,9 и ниже минус 199,9 цена единицы младшего разряда

равна 1.

Таблица 2.3

Используемые на входе первичные преобразователи (датчики)

Значение

Предел

Диапазон

единицы

основной

Наименование

измерений, оС

младшего

приведенной

разряда, оС ²⁾

погрешности, %

Термометры сопротивления по ГОСТ Р 8.625?2006 или термопреобразователи

сопротивления по ГОСТ 6651?94 ^{3) 5)}

Cu 50 (α¹⁾=0,00426 ^оС ¹)

-50…+200

0,1

50М (α=0,00428 ^оС ¹)

-200…+200

0,1; 1,0

Pt 50 (α=0,00385 ^оС ¹)

-200…+850

0,1; 1,0

+0,25

50П (α=0,00391 ^оС ¹)

-240…+1100

0,1; 1,0

Cu 100 (α=0,00426 ^оС ¹)

-50…+200

0,1

9

Продолжение табл. 2.3

Значение

Предел

Диапазон

единицы

основной

Наименование

младшего

приведенной

измерений, оС

разряда, оС ²⁾

погрешности, %

100М (α=0,00428 ^оС ¹)

-200…+200

0,1; 1,0

Pt 100 (α=0,00385 ^оС ¹)

-200…+850

0,1; 1,0

100П (α=0,00391 ^оС ¹)

-240…+1100

0,1; 1,0

Ni 100 (α=0,00617 ^оС ¹)

-60…+180

0,1

Pt 500 (α=0,00385 ^оС ¹)

-200…+850

0,1; 1,0

500П (α=0,00391 ^оС ¹)

-250…+1100

0,1; 1,0

Cu 500 (α=0,00426 ^оС ¹)

-50...+200

0,1

+0,25

500М (α=0,00428 ^оС ¹)

-200...+200

0,1; 1,0

Ni500 (α=0,00617 ^оС ¹)

-60...+180

0,1

Cu 1000 (α=0,00426 ^оС ¹)

-50...+200

0,1

1000М (α=0,00428 ^оС ¹)

-200...+200

0,1; 1,0

Pt 1000 (α=0,00385 ^оС ¹)

-200...+850

0,1; 1,0

1000П (α=0,00391 ^оС ¹)

-250...+1100

0,1; 1,0

Ni 1000 (α=0,00617 ^оС ¹)

-60...+180

0,1

Термоэлектрические преобразователи по ГОСТ Р 8.585?2001

TХК (L)

-200…+800

0,1; 1,0

±0,5

TЖК (J)

-200…+1200

0,1; 1,0

(±0,25) ⁴⁾

TНН (N)

-200…+1300

0,1; 1,0

10

Продолжение табл. 2.3

Значение

Предел

Диапазон

единицы

основной

Наименование

младшего

приведенной

измерений, оС

разряда, оС ²⁾

погрешности, %

TХА (К)

-200…+1360

0,1; 1,0

TПП (S)

-50…+1750

0,1; 1,0

TПП (R)

-50…+1750

0,1; 1,0

TПР (В)

+200…+1800

0,1; 1,0

±0,5

TВР (А 1)

0…+2500

0,1; 1,0

(±0,25) ⁴⁾

TВР (А 2)

0…+1800

0,1; 1,0

TВР (А 3)

0…+1800

0,1; 1,0

TМК (Т)

-250…+400

0,1; 1,0

Примечания.

1)

температурный коэффициент термометра сопротивления

- отношение разницы

сопротивлений датчика, измеренных при температуре 100 и 0 ^оС, к его сопротивлению,

измеренному при 0 ^оС (R₀), деленное на 100 ^оС и округленное до пятого знака после запятой.

2)

при температуре выше 999,9 и ниже минус 199,9 ^оС цена единицы младшего разряда

равна 1 ^оС.

3)

допускается

применение нестандартизованного

медного термометра

сопротивления с R₀ = 53 Ом α = 0,00426 оС ¹ и диапазоном измерений от - 50 до +180 °С.

4)

основная приведенная погрешность без КХС.

5)

приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ 6651,

предназначены для использования в странах СНГ

11

3. Устройство и работа прибора

3.1. Принцип действия

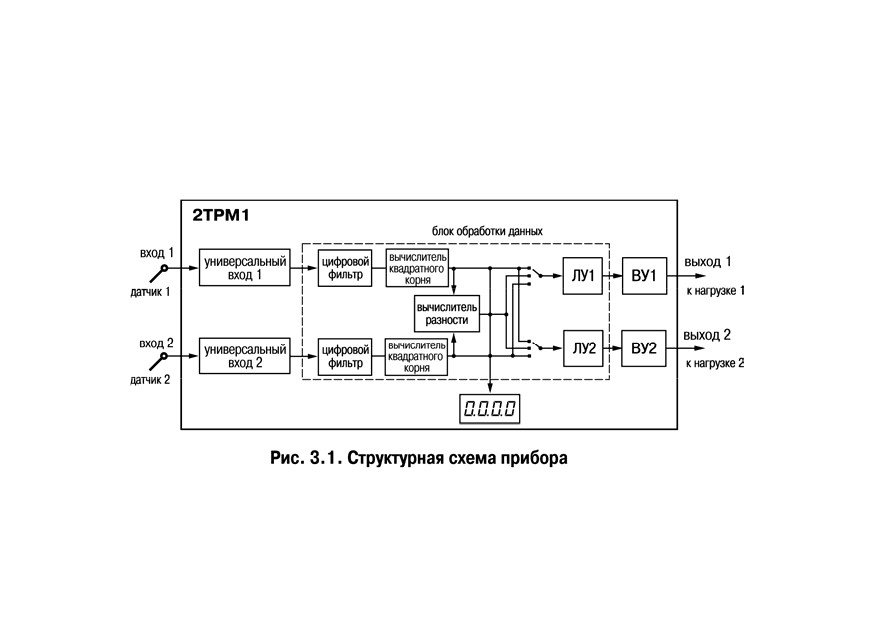

Структурная схема прибора приведена на рис. 3.1.

Прибор содержит два канала универсальных входов для подключения первичных

преобразователей (датчиков), блок обработки данных, четырехразрядный светодиодный

цифровой индикатор и выходные устройства

(ВУ), предназначенные для управления

внешним оборудованием. Блок обработки данных включает в себя два цифровых фильтра,

13

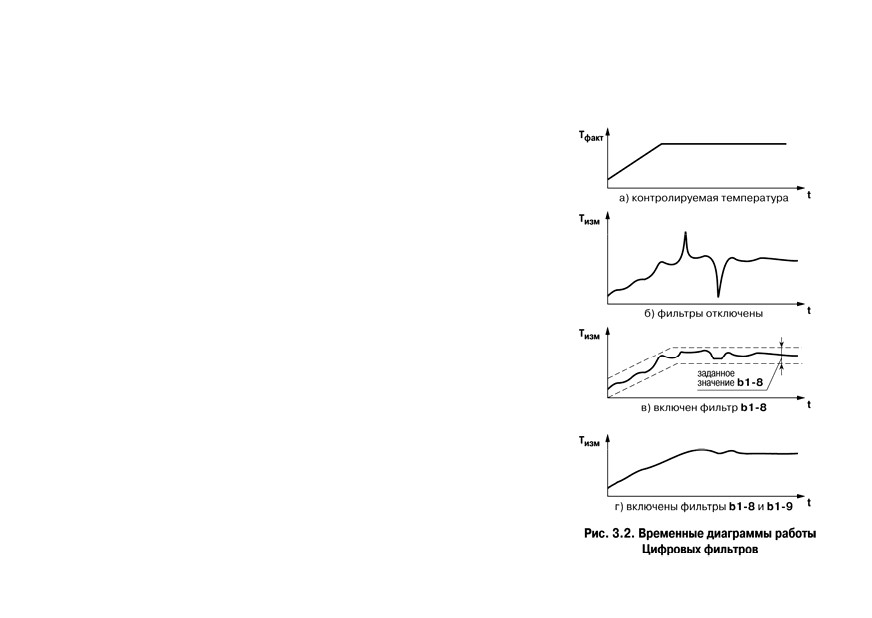

значения фильтр перестраивается (т.е. полоса фильтра уменьшается до исходной) на новое

стабильное состояние измеряемой величины. Такой алгоритм позволяет защитить прибор от

воздействия единичных импульсных и коммутационных помех, возникающих на

производстве при работе силового оборудования.

Полоса фильтра задается в единицах измеряемой

величины параметрами b1?8 и b2?8 (см. Приложение В) для

первого и второго каналов, соответственно.

Следует иметь в виду, что чем меньше значение полосы

фильтра, тем лучше помехозащищенность измерительного

канала, но при этом (из за возможных повторных измерений)

хуже реакция прибора на быстрое фактическое изменение

входного параметра. Поэтому при задании полосы фильтра

следует учитывать максимальную скорость изменения

контролируемой величины, а также установленную для

используемого датчика периодичность опроса.

При необходимости фильтр может быть отключен

установкой нулевого значения параметров b1?8 (b2?8).

На втором этапе фильтрации осуществляется

сглаживание (демпфирование) сигнала с целью устранения

шумовых составляющих.

Основной характеристикой сглаживающего фильтра

является «постоянная времени фильтра» - интервал, в

течение которого изменение выходного сигнала фильтра

достигает 0,63 от изменения входного сигнала.

15

сопротивления по двухпроводной схеме), а также при отклонении у термометра

сопротивления значения R₀.

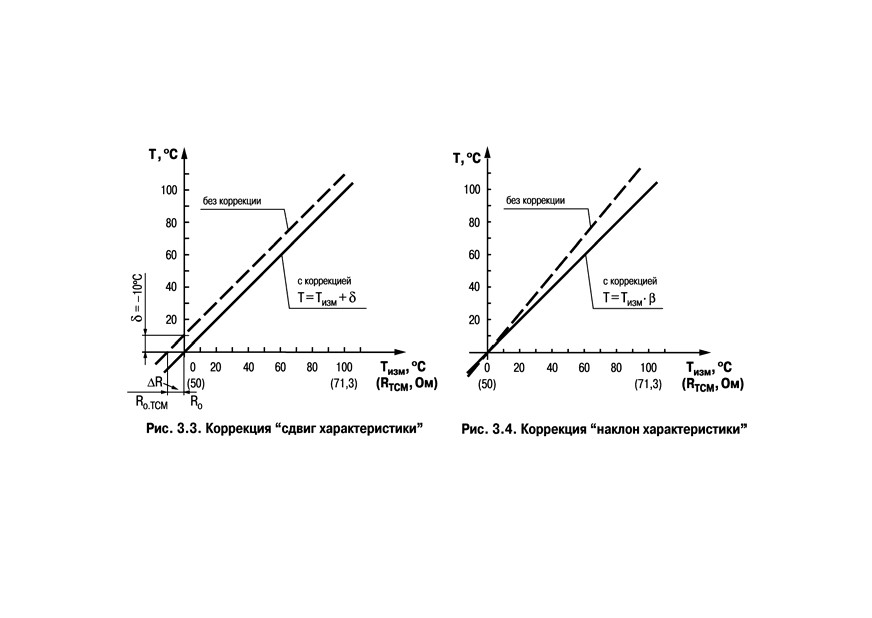

Пример сдвига измерительной характеристики графически представлен на рис. 3.3.

Изменение наклона характеристики осуществляется путем умножения измеренной (и

скорректированной «сдвигом», если эта коррекция необходима) величины на поправочный

коэффициент ȕ, значение которого задается параметрами b1?2 и b2?2 для первого и второго

каналов измерения, соответственно.

17

Данный вид коррекции используется, как правило, для компенсации погрешностей

самих датчиков (например, при отклонении у термометров сопротивления параметра Į от

стандартного значения) или погрешностей, связанных с разбросом сопротивлений

шунтирующих резисторов (при работе с преобразователями, выходным сигналом которых

является ток).

Значение поправочного коэффициента ȕ задается в безразмерных единицах в

диапазоне от 0,900 до 1,100 и перед установкой может быть определено по формуле:

ȕ = Пфакт / Пизм,

(3.1)

где

ȕ - значение поправочного коэффициента, устанавливаемого параметром;

Пфакт - фактическое значение контролируемой входной величины;

Пизм - измеренное прибором значение той же величины.

Пример изменения наклона измерительной характеристики графически представлен на

рис. 3.4.

Определить необходимость введения поправочного коэффициента можно, измерив

максимальное или близкое к нему значение параметра, где отклонение наклона

измерительной характеристики наиболее заметно.

Внимание. Задание корректирующих значений, отличающихся от заводских установок (b1?1

= b2?1 = 0.0 и b1?2 = b2?2 = 1.000), изменяет стандартные метрологические характеристики

прибора и должно производиться только в технически обоснованных случаях

квалифицированными специалистами.

18

3.1.2. Вычисление квадратного корня с учетом настроек масштабирования

Для работы с унифицированными датчиками, сигнал которых пропорционален квадрату

измеряемой величины

(датчики расхода жидкости или газа), в приборах используется

программный модуль вычислителя квадратного корня. Для включения/выключения вычислителя

необходимо установить соответствующие значение параметров b1?3 и b2?3 (см. Приложение В).

Вычисление квадратного корня, с учетом настроек масштабирования, последующая

выдача сигнала на индикацию и соответствующее ЛУ происходит по следующей формуле:

(3.2)

где П

-

заданное пользователем нижнее значение границы диапазона

н

измерения (b1?5, b2?5);

-

заданное пользователем верхнее значение границы диапазона

П

в

измерения (b1?6, b2?6);

-

значение сигнала с датчика в относительных единицах от 0,000 до 1,000.

Iх

3.1.3. Вычисление разности входных сигналов

Прибор позволяет выполнять вычисление разности двух измеряемых величин входных

сигналов ǻТ=Т1-Т2. Полученная разность может как выводиться на индикацию (см. параметр

b0?4), так и использоваться при регулировании (см. параметры А1?2 и А2?2). В том случае,

если вычисленная разность выходит за пределы индикации, на индикатор будет выведено

соответствующее сообщение об ошибке (см. Приложение Д).

Внимание. Для корректного отображения вычисленной разности необходимо, чтобы

порядки измеряемых величин совпадали (b1?7 = b2?7).

19

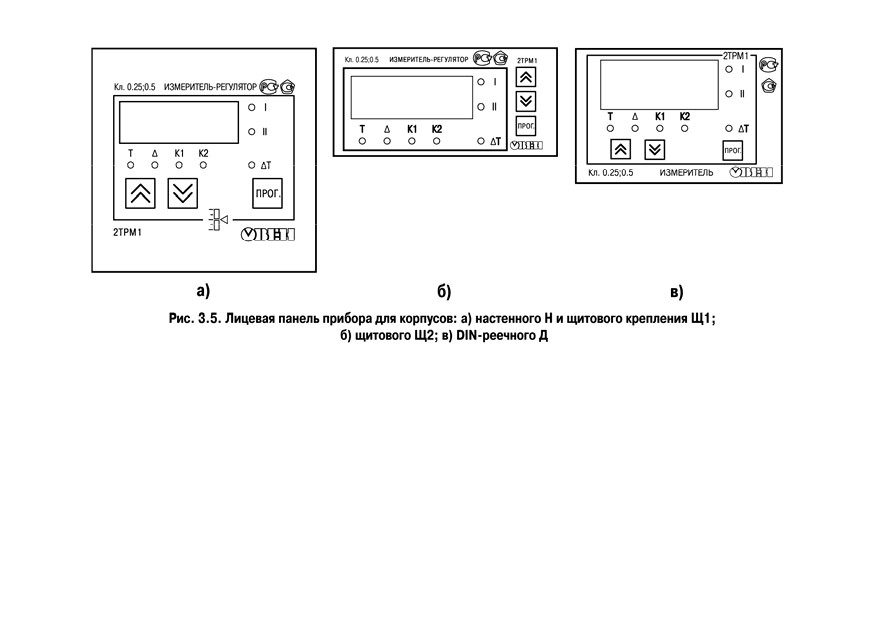

На лицевой панели расположены элементы управления и индикации.

Четырехразрядный цифровой индикатор, предназначенный для отображения значений

измеряемых величин и функциональных параметров прибора.

Семь светодиодов красного свечения сигнализируют о различных режимах работы:

• светодиоды «К1» и «К2» сигнализируют о включении соответствующего выходного

устройства (только для дискретных ВУ);

•

светодиоды

«I»,

«II» и

«ǻТ» сигнализируют о выводе на индикацию

соответствующего канала измерения или разности каналов (непрерывная засветка)

и об аварии по входу (мигающая засветка);

21

•

светодиод

«Т» сигнализирует о включенном режиме ввода значения уставки

регулируемой величины;

•

светодиод «ǻ» сигнализирует о включенном режиме ввода значения гистерезиса

компаратора или полосы пропорциональности П регулятора.

Примечание.

1.

Светодиод

«I» предназначен для индикации показаний первого канала

измерения (Т1), светодиод

«II» - для индикации показаний второго канала

измерения (Т2).

2.

Если значение разности выходит за пределы индикации, высвечивается

соответствующая авария (см. Приложение Д).

Кнопка

предназначена для входа в режим ПРОГРАММИРОВАНИЕ, а также для записи

новых установленных значений в энергонезависимую память прибора.

Кнопка

предназначена для:

•

смены канала (Т1, Т2 или ǻТ), выводимого на индикацию;

•

выбора программируемого параметра и увеличения его значения. При удержании

кнопки скорость изменения возрастает.

Кнопка

предназначена для:

•

смены канала (Т1, Т2 или ǻТ), выводимого на индикацию;

•

уменьшения значения программируемого параметра и выбора его значения. При

удержании кнопки скорость изменения возрастает.

22

3.2.2. Режимы индикации

Режим индикации задается при установке соответствующего значения в

программируемом параметре b0?4.

Вывод текущих значений измеряемых величин на цифровой индикатор может

осуществляться в одном из пяти режимов:

«0» - фиксированный Т1. На индикацию выводится показание только первого канала

измерения.

Режим применяется в случае использования прибора в качестве трехпозиционного

регулятора, работающего от одного датчика, а также при использовании прибора, как

одноканального измерителя регулятора. Опрос второго датчика при этом не происходит.

«1» - Т1/Т2 (ручное переключение). На индикацию поочередно выводятся показания

первого и второго канала измерения. Смена каналов осуществляется нажатием кнопки

или кнопки .

«2»

- Т1/Т2

(автоматическое переключение). На индикацию поочередно выводятся

показания первого и второго канала. Смена каналов осуществляется автоматически каждые 6 сек.

«3» - ǻТ/Т1/Т2 (ручное переключение). На индикацию поочередно выводятся разность

показаний входов ǻТ=Т1 Т2, показания первого канала, показания второго канала. Смена

каналов осуществляется нажатием кнопки

или кнопки . Используется при работе с

разностью входных сигналов.

«4» - ǻТ/Т1/Т2 (автоматическое переключение). На индикацию поочередно выводятся

разность показаний входов ǻТ=Т1 Т2, показания первого канала, показания второго канала.

Смена каналов осуществляется автоматически каждые 6 сек. Используется при работе с

разностью входных сигналов.

23

В приборах используется трехпроводная схема подключения

термометров сопротивления. К одному из выводов

терморезистора R_t подсоединяются два провода, а третий

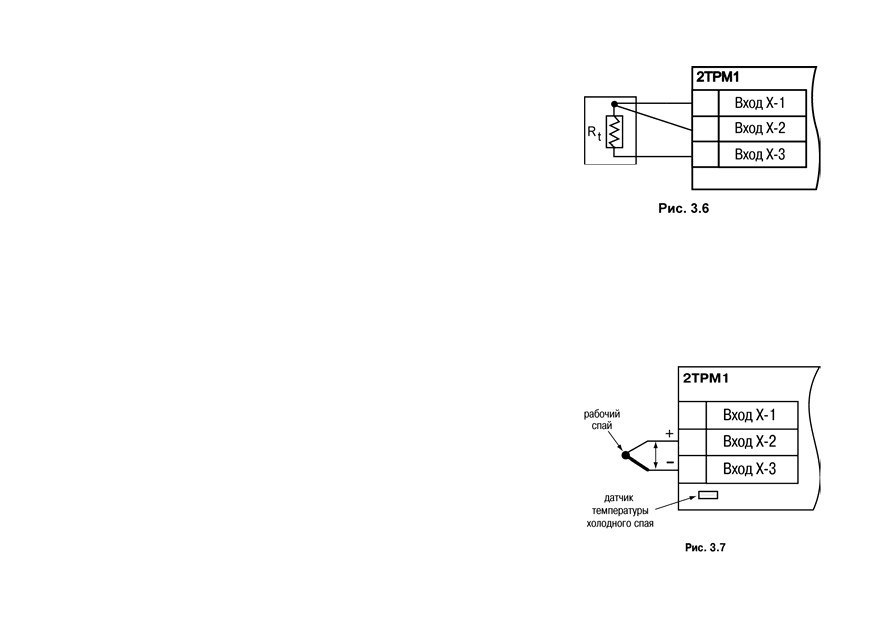

подключается к другому выводу R_t (рис. 3.6, нумерация контактов

приведена в Приложении Б (табл. Б1)). Такая схема позволяет

скомпенсировать сопротивление соединительных проводов. При

этом необходимо соблюдать условие равенства сопротивлений

всех трех проводов.

Термометры сопротивления могут подключаться к

прибору с использованием двухпроводной линии, но при этом отсутствует компенсация при

изменении сопротивления соединительных проводов. Поэтому будет наблюдаться некоторая

зависимость показаний прибора от колебаний температуры проводов. В случае исполь

зования двухпроводной линии для компенсации паразитного сопротивления проводов

необходимо при подготовке прибора к работе выполнить действия, указанные в Приложении Г.

3.2.3.2. Подключение термоэлектрических

преобразователей

Термоэлектрический преобразователь (термопара) состоит из

двух соединенных на одном из концов проводников, изготовленных из

металлов, обладающих разными термоэлектрическими свойствами.

Соединенные концы, называемые «рабочим спаем», опускают в

измеряемую среду, а свободные концы («холодный спай») термопары

подключают ко входу прибора (рис. 3.7, нумерация контактов

приведена в Приложении Б

(табл. Б1)). Если температуры

«рабочего» и «холодного спаев» различны, то термопара вырабатывает

25

термоЭДС, которая и подается на измеритель.

Поскольку термоЭДС зависит от разности температур двух спаев термопары, то для получения

корректных показаний необходимо знать температуру «холодного спая» (ее свободных концов), чтобы

скомпенсировать ее в дальнейших вычислениях.

В приборах предусмотрена схема автоматической компенсации температуры свободных концов

термопары. Датчик температуры «холодного спая» установлен рядом с присоединительным клеммником.

Примечание. Для отключения компенсации «холодного спая» необходимо ввести код 100 (см. п. 6).

Компенсация «холодного спая» будет вновь включена только при изменении кода датчика или новом

включении прибора.

Подключение термопар к прибору должно производиться с помощью специальных

компенсационных (термоэлектродных) проводов, изготовленных из

тех же самых материалов, что и термопара, при этом рекомендуется

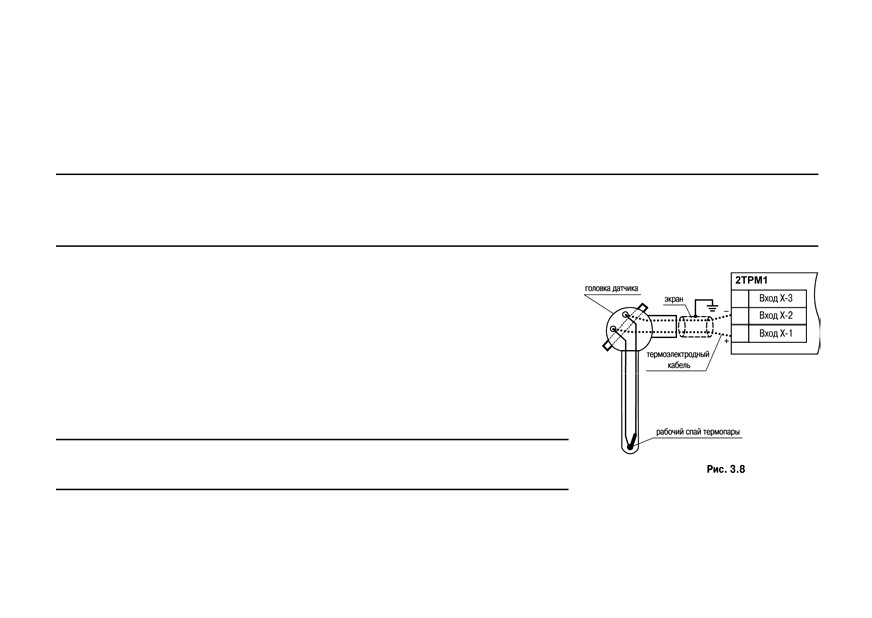

помещать провода в защитный экран (рис. 3.8). Допускается также

использовать провода из металлов с термоэлектрическими

характеристиками, которые в диапазоне температур

0…100 °С

аналогичны характеристикам материалов электродов термопары. При

соединении компенсационных проводов с термопарой и прибором

необходимо соблюдать полярность.

Внимание. При нарушении указанных условий могут иметь

место значительные погрешности при измерении.

26

3.2.3.3. Подключение датчиков, имеющих унифицированный выходной сигнал

тока или напряжения

Многие датчики различных физических величин оснащены нормирующими

измерительными преобразователями. Нормирующие преобразователи трансформируют

сигналы с первичных преобразователей

(термопар, термометров сопротивления,

манометров, расходомеров и др.) в унифицированный сигнал постоянного тока.

Величина этого тока лежит в следующих диапазонах: от 0 до 5, от 0 до 20, от 4 до 20 мА.

Диапазон выходного тока нормирующего преобразователя пропорционален значению

физической величины, измеряемой датчиком, и

соответствует рабочему диапазону датчика, указанному в

его технических характеристиках. В связи с тем, что прибор

измеряет только входное напряжение, при подключении

датчиков постоянного тока необходимо использовать

входящее в комплектацию нагрузочное сопротивление

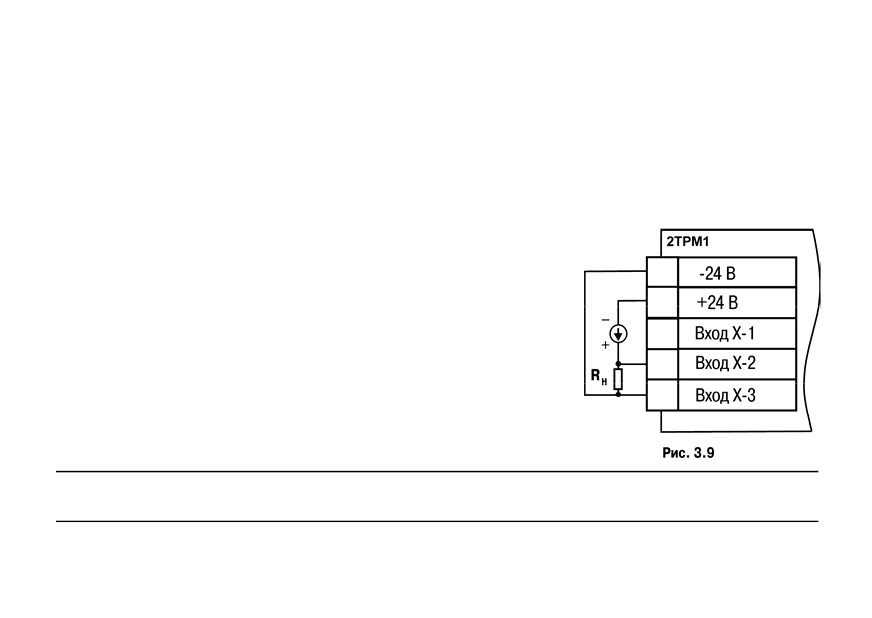

Rн=50,000

0,025 Ом (см. рис. 3.9 и Приложение Б).

При

необходимости

питания

нормирующих

преобразователей, использующих внешние источники

питания постоянного тока, может применяться встроенный в

прибор гальванически изолированный от измерительной

части прибора источник 24 В.

Примечание. Максимальная нагрузочная способность встроенного источника питания

составляет 80 мА.

Схема подключения к прибору источника универсального сигнала постоянного

напряжения приведена в Приложении Б (см. рис. Б.10).

27

•

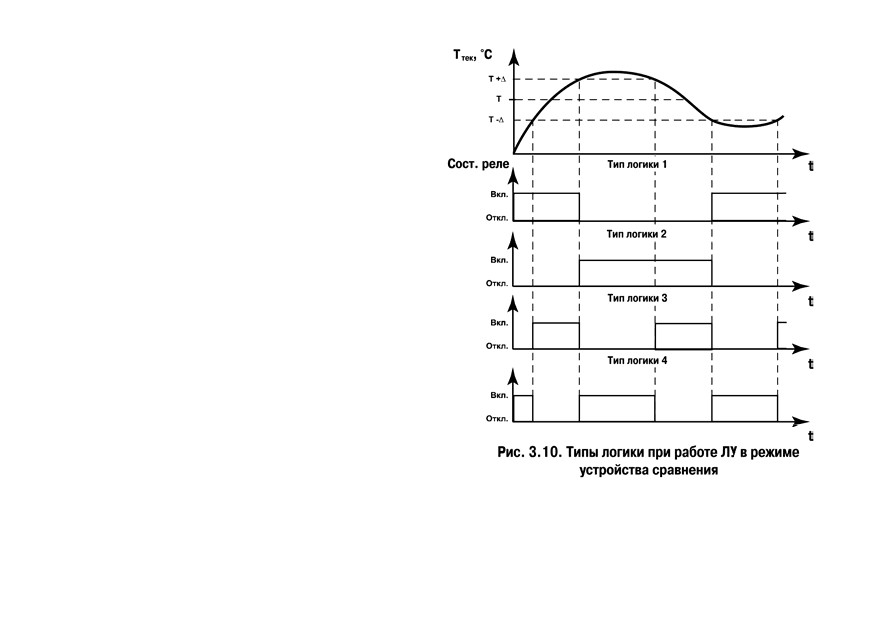

тип логики

4

(U образная)

применяется при использовании

прибора для сигнализации о

выходе контролируемой величины

за заданные границы. При этом

выходное устройство включается

при Ттек < (Т - ǻ) и Ттек > (T + ǻ).

д

За

ание уставки (Т) и гистерезиса (ǻ)

проводится

при

программировании

параметров регулирования прибора (см. п.

6.2).

Для

ЛУ, работающего в режиме

устройства сравнения может быть задано

время задержки включения и время

задержки выключения. ЛУ включает или

выключает выходное устройство, если

условие,

вызывающее

изменение

состояния, сохраняется, как

минимум, в

течение времени, установленного в

параметрах А1?5 (А2?5) и А1?6 (А2?6),

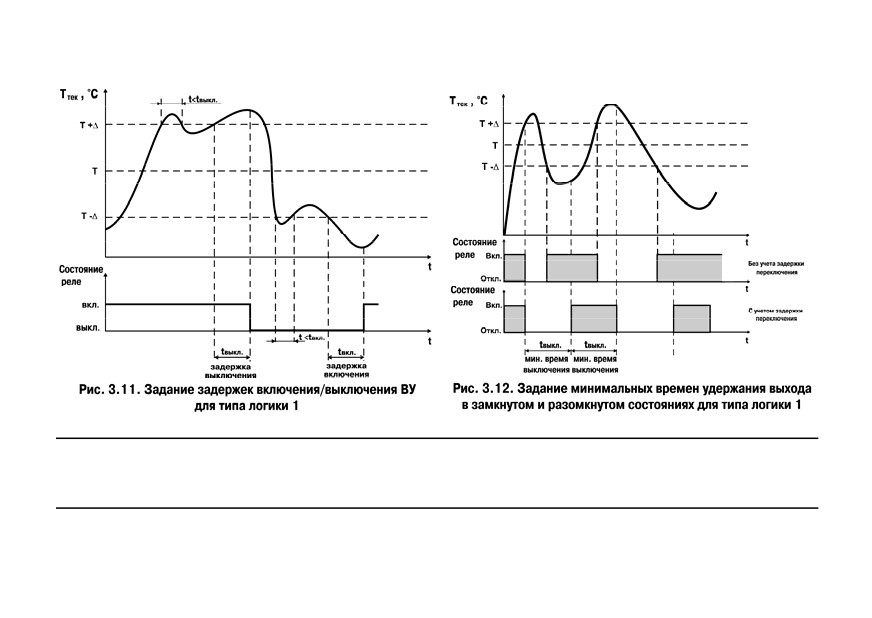

соответственно (рис. 3.11).

Для ЛУ, работающего в режиме устройства сравнения может быть задано минимальное

время удержания выхода в замкнутом (параметры А1?7, А2?7) и разомкнутом (параметры

А1?8, А2?8) состояниях. ЛУ удерживает выходное устройство в соответствующем состоянии

30

в течение заданного в этих параметрах времени, даже если по логике работы устройства

сравнения требуется переключение (рис. 3.12).

Внимание. В режиме устройства сравнения ЛУ может работать, если в приборе установлено

связанное с ним выходное устройство дискретного типа

- электромагнитное реле,

транзисторная оптопара, оптосимистор.

31

3.2.4.2. Режим П?регулятора

При работе в режиме П регулятора ЛУ сравнивает текущее значение измеряемой

а выход сигнал в диапазоне 4…20 мА (для ВУ

величины с заданной уставкой «Т» и выдает н

типа И) или 0…10 В (для ВУ типа У), пропорциональный величине отклонения. Зона

пропорциональности (П) при этом задается параметром ǻ. Выходной сигнал формируется в

соответствии с установленной в параметре А1?1 (А2?1) характеристикой регулятора либо по

пря

тель), либо обратно пропорциональному (охладитель)

мо пропорциональному (нагрева

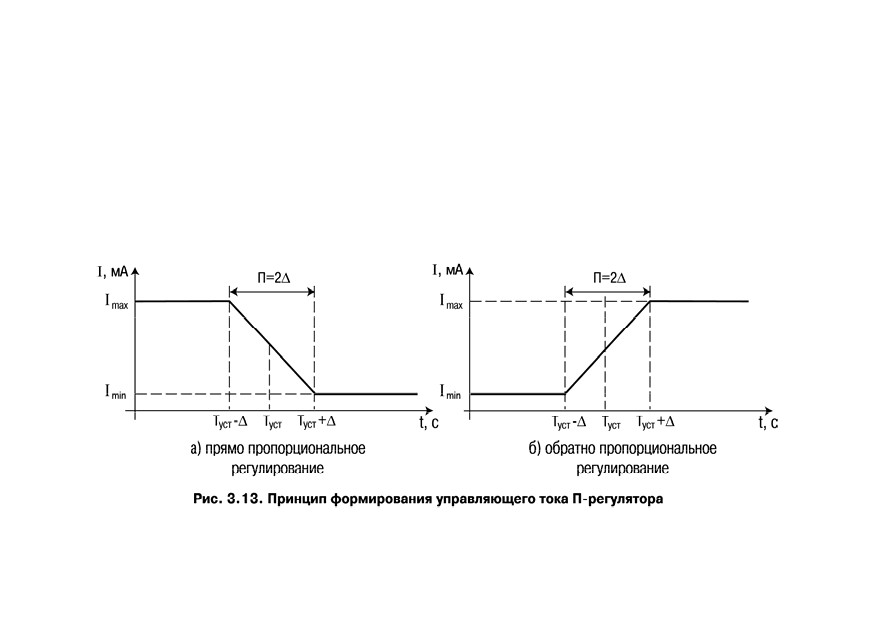

улирования. Графики, поясняющие принцип формирования управляющего тока

закону рег

П регулятора для обеих характеристик приведены на рис. 3.13.

В таблице 3.1 в качестве примера приведены значения выходного тока для прямо

пропорционального регулирования при уставке 500 °С и ǻ = 40 °С.

32

Таблица 3.1

Температура, °С

Выходной ток, мА

Мощность регулятора, %

Более 540.0

4

0.0

540.0

4

0.0

530.0

6

12.5

520.0

8

25.0

510.0

10

37.5

500.0

12

50.0

490.0

14

62.5

480.0

16

75.0

470.0

18

87.5

460.0

20

100.0

Менее 460.0

20

100.0

Внимание. В режиме П регулятора ЛУ может работать только при установленном на

соответствующем выходе устройстве аналогового типа.

3.2.4.

им регистратора

3. Реж

При работе в

режиме регистратора ЛУ сравнивает поданную на его

вход

величину с

заданными

в параметрах A1?3

(A2?3)

и

A1?4

(A2?4) значениями

и

выдает на

соответствующее

выходное устройство аналоговый сигнал в виде тока 4…20 мА, который

можно подавать

на самописец или другое

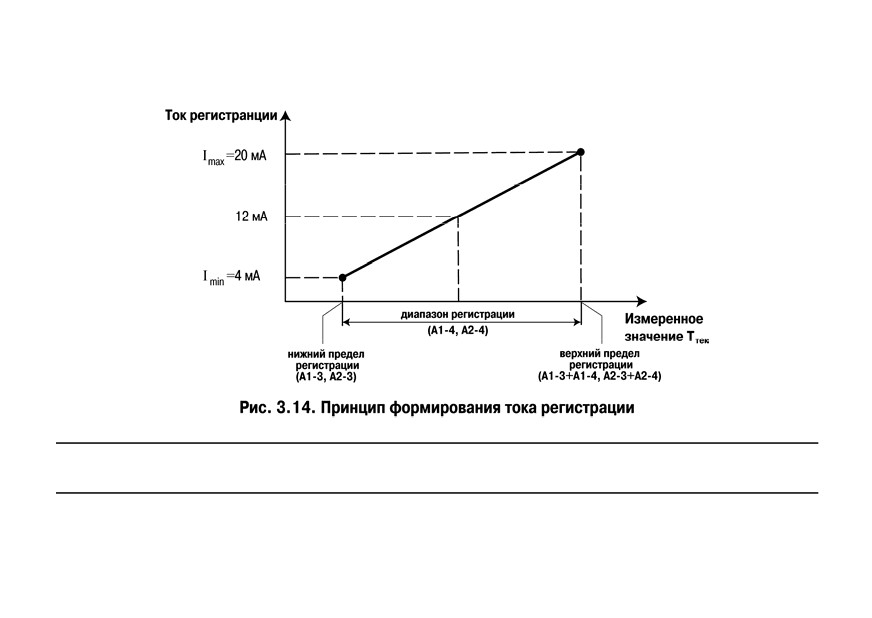

регистрирующее устройство. Принцип

формирования тока

регистрации показан на рис.3.14. При работе в этом режиме необходимо

33

установить

нижний предел диапазона регистрации и величину всего диапазона регистрации

для ЛУ1 в параметрах A1?3 и A1?4, для ЛУ2 -

в параметрах A2?3 и A2?4, соответственно.

Внимание. В режиме регистратора ЛУ может работать только при установленном на

соответствующем выходе ВУ аналогового типа.

34

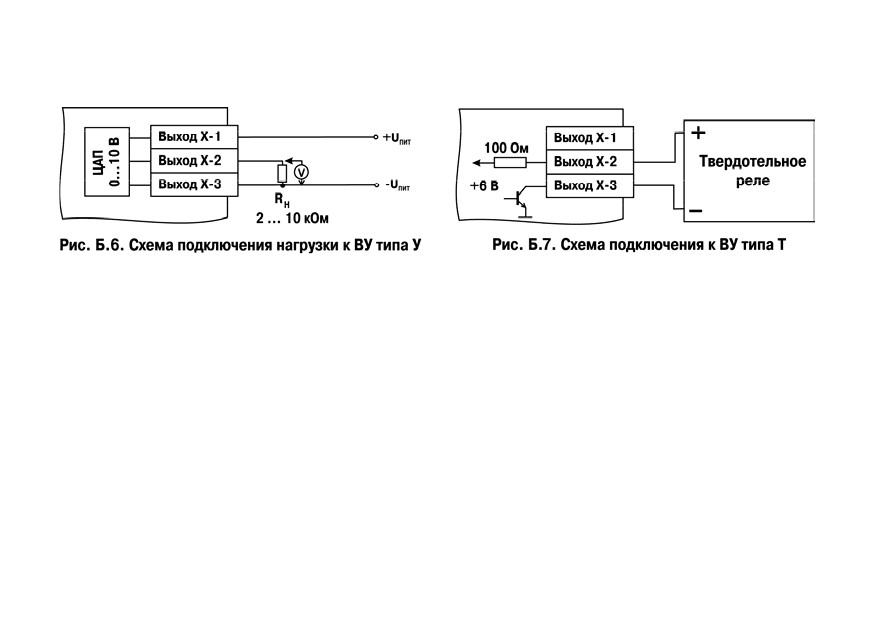

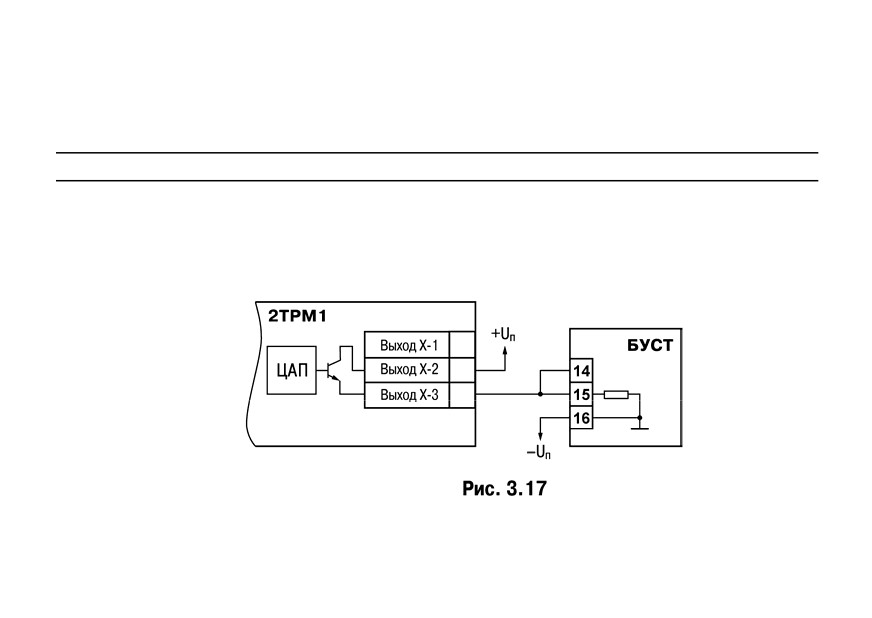

Транзисторный ключ (выход Т) предназначен для прямого подключения к прибору в

качестве нагрузки твердотельного реле (выходное напряж

ение от 4 до 6 В, постоянный ток не

более 25 мА).

Внимание. Максимальная длина соединительного кабеля между прибором с выходом Т и

твердотельным реле не должна превышать 3 м.

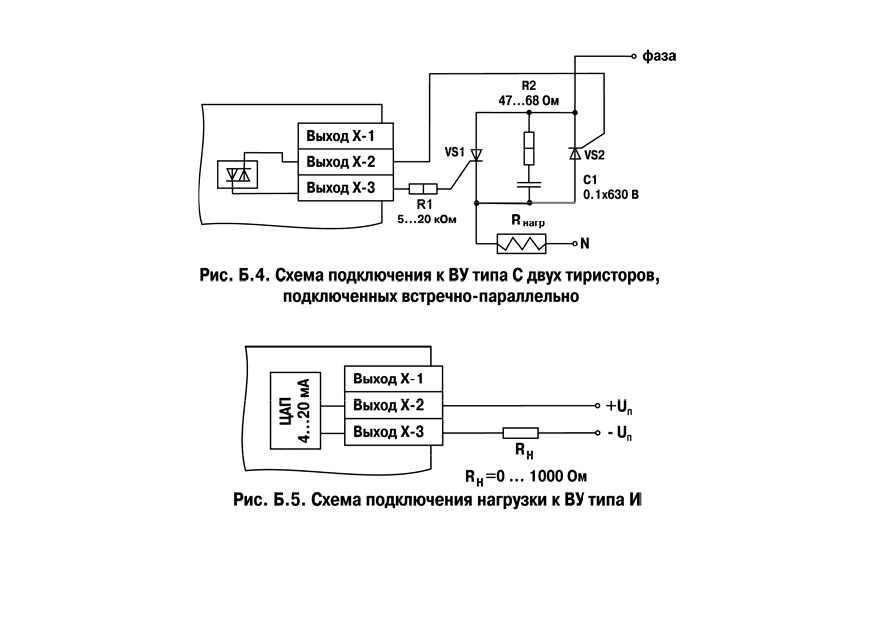

Оптосимистор (выход С) имеет внутреннюю схему перехода через ноль и включается в

цепь управления мощного симистора или пары встречно параллельно включенных

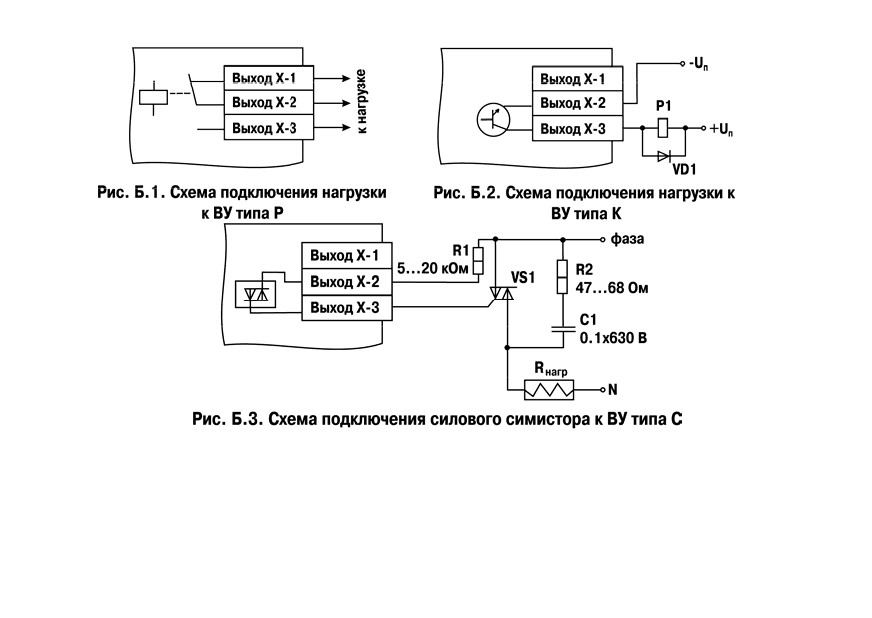

тиристоров через ограничивающий резистор R1 (см. рис. Б.3). Величина сопротивления

резистора определяет ток управления симистора. Нагрузочная способность выхода - ток не

более 50 мА при переменном напряжении не более 250 В.

Для предотвращения пробоя тиристоров из за высоковольтных скачков напряжения в

сети к их выводам рекомендуется подключать фильтрующую RC цепочку (R2C1).

Аналоговое ВУ представляет собой

цифро

аналоговый

преобразователь,

позволяющий

формировать аналоговый сигнал постоянного тока или

напряжения.

ормирователь токового сигнала (выход И)

Ф

преобразует на активной нагрузке Rн значение на

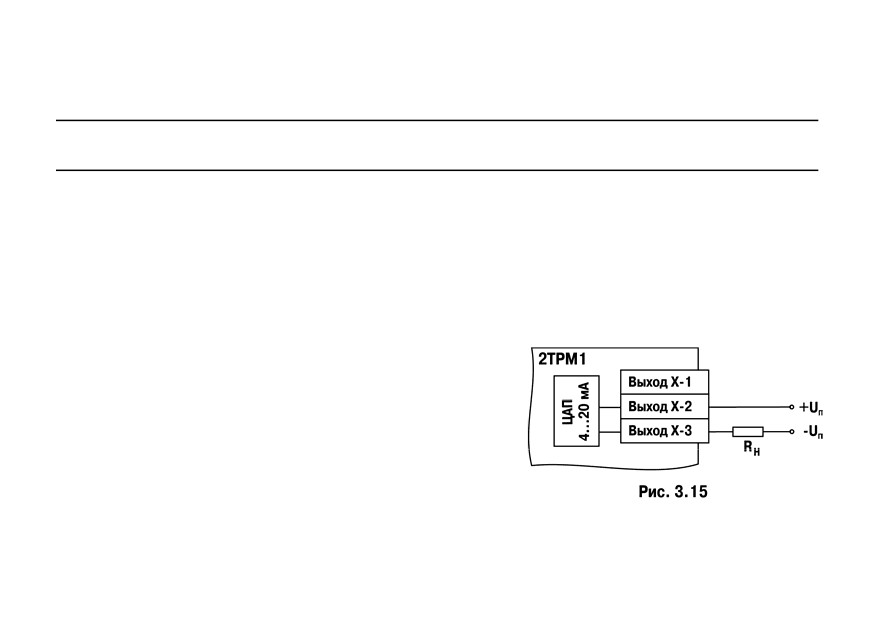

выходе ЛУ в токовый сигнал 4...20 мА (см. рис. 3.15).

36

Для работы ВУ необходимо

использовать

внешний источник

питания

постоянного

тока.

Сопротивление нагрузки Rн зависит от

напряжения источника питания Uп и

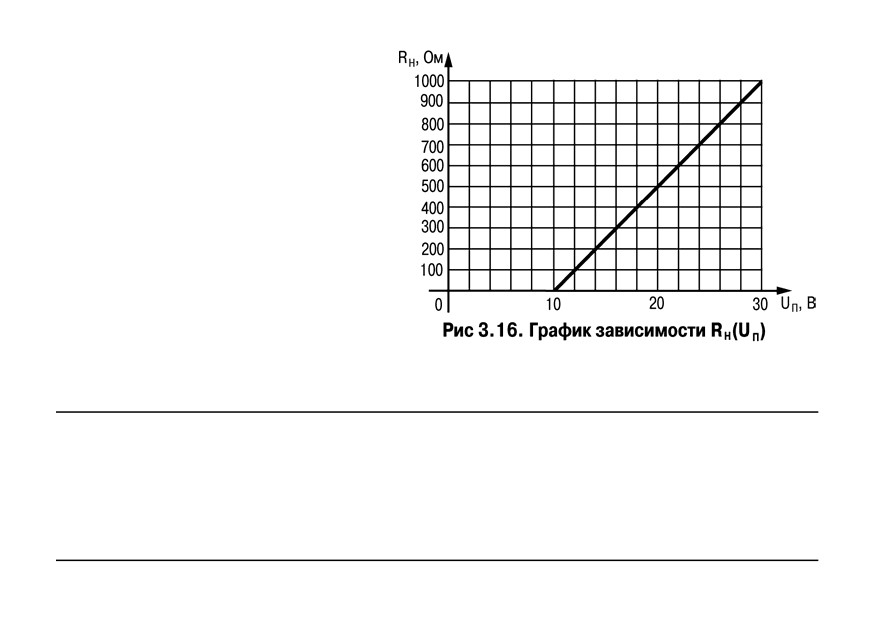

выбирается из графика (см. рис. 3.16).

В том случае, если для измерения

токового

сигнала

используется

измерительный шунт Rи и его номинал

меньше необходимого сопротивления

нагрузки, то используется добавочный

ограничивающий резистор Rогр,

которого вычисляется

сопротивление

из соотношения:

Rогр = Rн - Rи

Типовые соотношения: Uп = 12 В, Rн = Rи = 100 Ом; Uп = 24 В, Rн = 700 Ом (Rи = 100 Ом,

Rогр = 620 Ом).

Внимание.

1. Напряжение источника питания ЦАП не должно быть более 30 В.

2. В качестве внешнего источника питания может быть использован встроенный в прибор

источник 24 В.

3. Допускается применение резистора с

величиной сопротивления, отличающейся от

рассчитанной не более чем на ± 10%.

37

Формирователь сигнала постоянного напряжения (выход У) преобразует значение

на выходе ПИД регулятора в сигнал напряжения 0…10 В. Сопротивление нагрузки R_н,

подключаемой к ЦАП, должно быть в диапазоне от 2 до 10 кОм.

Для питания выхода возможно использование встроенного источника питания 24 В.

Внимание. Напряжение источника питания ЦАП не должно превышать 30 В.

Аналоговое ВУ прибора можно использовать для регулирования по П закону. В этом

случае прибор должен работать совместно с электронным регулятором мощности,

например, блоком управления силовыми тиристорами БУСТ производства ПО ОВЕН. Схема

подключения прибора к БУСТ показана на рис. 3.17.

38

5. Монтаж прибора на объекте и подготовка к работе

В разделе описываются монтаж, крепление и подключение прибора.

5.1. Монтаж прибора

Установка приборов настенного исполнения

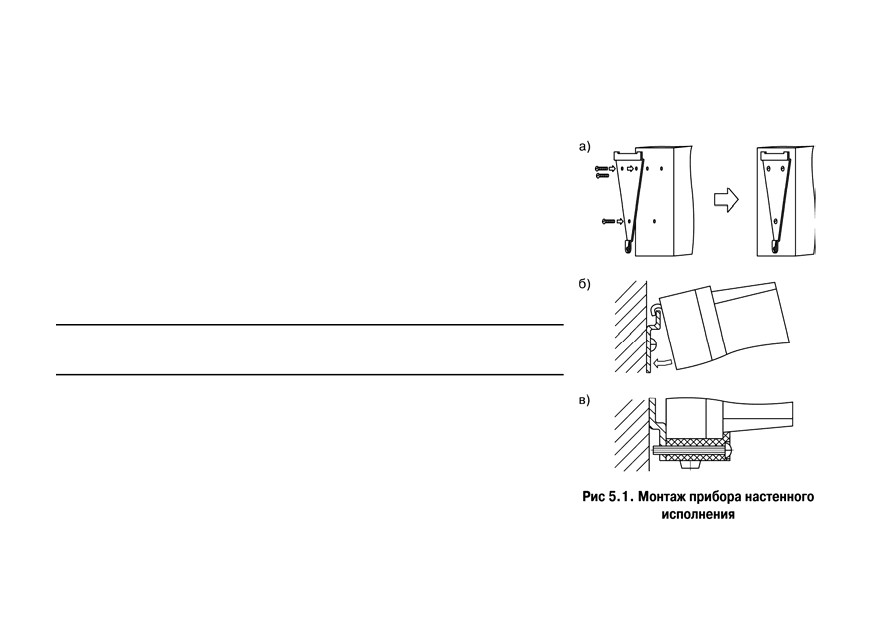

1. Закрепить кронштейн тремя винтами М4 Ч 20 на

поверхности, предназначенной для установки прибора (см.

Приложение А и рис. 5.1, а).

Примечание. Винты для крепления кронштейна не входят в

комплект поставки.

2. Зацепить крепежный уголок на задней стенке прибора

за верхнюю кромку кронштейна (рис. 5.1, б)

3. Прикрепить прибор к кронштейну винтом М4 х 35 из

комплекта поставки (рис. 5.1, в).

40

Установка приборов щитового исполнения

1. Подготовить на щите управления место для

установки прибора в соответствии с Приложением А.

2.

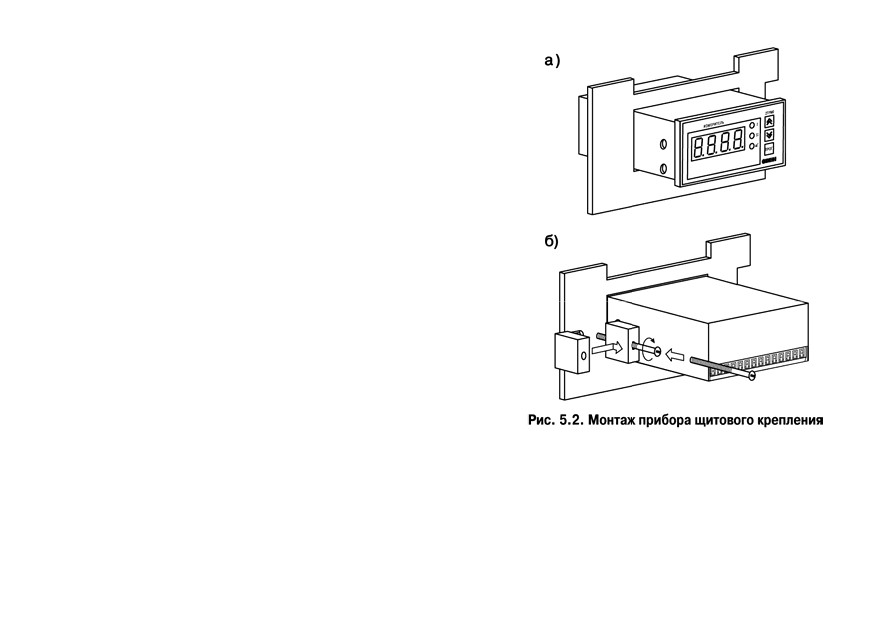

Установить прибор на щите управления,

используя для его крепления монтажные элементы,

входящие в комплект поставки прибора.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита (см. Приложение А

и рис. 5.2, а).

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора (рис. 5.2, б).

5.

С усилием завернуть винты М4 х

35 из

комплекта поставки в отверстиях каждого фиксатора

так, чтобы прибор был плотно прижат к лицевой панели

щита.

41

Установка приборов DIN?реечного исполнения

1. Подготовить место на DIN рейке для установки прибора.

2. Установить прибор на DIN рейку в соответствии с

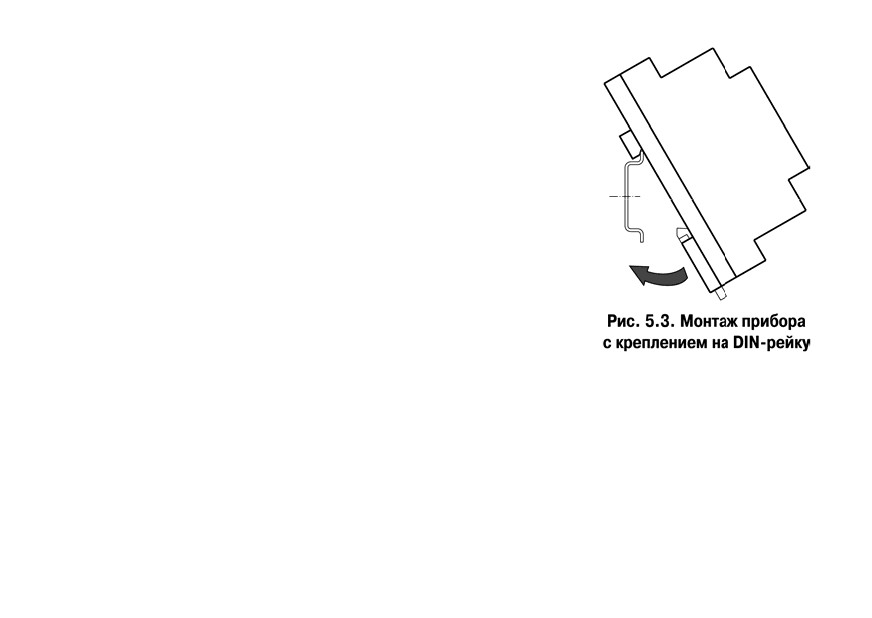

рис. 5.3.

влении,

3. С усилием придавить прибор к DIN рейке в напра

показанном стрелкой, до фиксации защелки.

5.2. Монтаж внешних связей

5.2.1. Общие требования

При монтаже рекомендуется соблюдать следующие требования.

1. Подключение прибора следует производить к сетевому фидеру 220 В 50 Гц, не

связанному непосредственно с питанием мощного силового оборудования. Во внешней цепи

рекомендуется установить выключатель питания, обеспечивающий отключение

прибора от сети и плавкие предохранители на ток 0,5 А.

2. Схемы подключения датчиков к приборам различных модификаций приведены в

Приложении Б. Параметры линии соединения прибора с датчиком приведены в табл. 5.1.

42

Таблица 5.1

Параметры линии связи прибора с датчиками

Тип датчика

Длина линий, м,

Сопротивление

Исполнение линии

не более

линии, Ом, не более

Термометр

Трехпроводная, провода

100

15,0

сопротивления

равной длины и сечения

Термоэлектродный

Термопара

20

100

кабель

(компенсационный)

Унифи цированный

сигналпостоянного

100

100

Двухпроводная

тока

Унифицированный

сигнал напряжения

100

5,0

Двухпроводная

постоянного тока

3. Встроенный в прибор источник постоянного напряжения

24,0±2,4 В следует

использовать для питания активных датчиков с аналоговым выходом или аналоговые выходы

прибора (п. 3.2.5).

Внимание. Не допускается подключение к встроенному в прибор источнику напряжения 24 В

одновременно аналоговых входов и выходов.

43

5.2.2. Указания по монтажу

Рекомендации по организации монтаж

а следующие.

Подготовить кабели для соединения прибора с датчиком, а также с источником питания

220 В 50 Гц.

Для обеспечения надежности электрических соединений рекомендуется использовать

кабели медные многожильные, концы которых перед подключением следует тщательно

зачистить и залудить. Зачистку жил кабелей необходимо выполнять с таким расчетом, чтобы

их оголенные концы после подключения к прибору не выступали за пределы клеммника.

Сечение жил кабелей должно быть не более 1 мм².

В корпусах настенного крепления конические части уплотняющих втулок срезать таким

образом, чтобы втулка плотно прилега

ла к поверхности кабеля.

Прим ечания.

1.

Кабельные выводы прибора рассчитаны на подключение кабелей с наружным

диаметром от 6 до 12 мм.

2.

Для уменьшения трения между резиновой поверхностью втулки и кабеля рекомендуется

применять тальк, крахмал и т.д.

При прокладке кабелей следует выделить линии связи, соединяющие прибор

с датчиком в самостоятельную трассу (или несколько трасс), располагая ее (или их)

отдельно от силовых кабелей, а также от кабелей, создающих высокочастотные и импульсные

помехи.

44

Внимание. Для защиты входов прибора от влияния промышленных электромагнитных помех

лини

дует экранировать. В качестве экранов могут быть

и связи прибора с датчиком сле

испол

ранирующими оплетками, так и заземленные

ьзованы как специальные кабели с эк

стальные трубы подходящего диаметра. Экраны кабелей с экранирующими оплетками

следует подключить к заземленному контакту в щите управления.

5.3. Подключение прибора

Соединение прибора с источником питания

(сетью) и датчиками производится

по соответствующим схемам, приведенным в Приложении Б, с соблюдением изложенной

ниже последовательности действий:

1. Подключить прибор к источнику питания;

2. Подать питание, выставить коды типа датчика и режимы работы ЛУ, а также

необходимые уставки регулирования (см. Приложение В), затем снять питание;

3. Подключить линии связи «прибор - датчики» к первичным преобразователям и

входам прибора;

4. Подключить линии связи «прибор - нагрузка» к исполнительным механизмам или

регистраторам и выходам прибора.

45

Внимание. Для защиты входных цепей прибора от возможного пробоя зарядами

статического электричества, накопленного на линиях связи

«прибор

- датчик» перед

подключением к клеммнику прибора, их жилы следует на 1…2 сек соединить с винтом

заземления щита.

После подачи напряжения питания прибор переходит в режим РАБОТА (см. п. 6.1). При

исправности датчика и линии связи на цифровом индикаторе отобразится текущее значение

измеряемой величины. Если показания прибора не соответствуют реальному значению

измеряемой величины, необходимо проверить исправность датчика и целостность линии

связи, а также правильность их подключения.

Внимание. При проверке исправности датчика и линии связи необходимо отключить прибор

от сети питания. Во избежание выхода прибора из строя при проверке цепей необходимо

использовать измерительные устройства с напряжением питания не более 4,5 В, при более

высоких напряжениях питания этих устройств отключение датчика от прибора обязательно.

46

В режиме РАБОТА прибор управляет

внешними исполнительными устройствами в

соответствии с заданными режимами работы ЛУ (см. п. 3.2.4). Визуальный контроль за

работой выходного устройства дискретного типа может осуществляться оператором по

светодиодам «К1» и «К2». Засветка светодиода сигнализирует о переводе соответствующего

логического устройства и связанного с ним выхода в состояние ВКЛЮЧЕНО, а гашение - в

состояние ОТКЛЮЧЕНО.

Внимание. При использовании аналогового выхода (ВУ типа И или У) соответствующий

светодиод «К1» или «К2» не задействован.

6.2. Режим ПРОГРАММИРОВАНИЕ

Режим ПРОГРАММИРОВАНИЕ предназначен для задания и записи в энергонезависимую

память прибора требуемых при эксплуатации программируемых параметров. Заданные

значения параметров сохраняются в памяти прибора при выключении питания.

Примечания.

1. При сохранении измененных значений параметров b1?0, b2?0, b1?7 и b2?7 выходные устройства

переводятся в безопасные состояния, определенные параметрами A1?9 и A2?9. При изменении

других параметров прибор остается в рабочем состоянии.

2. Значение параметров b1?7 и b2?7 определяет точность отображения индикации и масштабирует

значения и диапазоны параметров Т_{уст 1}, Т_{уст 2},

ǻ

1,

ǻ

2, А1?3, А2?3, А1?4, А2?4, b1?5, b2?5, b1?6 и b2?6.

Масштабирование выполняется путем умножения текущих значений указанных параметров на

коэффициент 10^-Х, где х - значение параметра b1?7 (b2?7).

48

Если в течение

20 сек в режиме

ПРОГРАММИРОВАНИЕ не

производится

операций с кнопками, прибор автоматически

возвращается в режим РАБОТА.

В приборе установлено два уровня

программирования.

На первом уровне осуществляется

просмотр и изменение значений параметров

регулирования: уставки Т и гистерезиса

ǻ для

каждого ЛУ. Вход на первый уровень

программирования

осуществляется

кратковременным нажатием

на кнопку

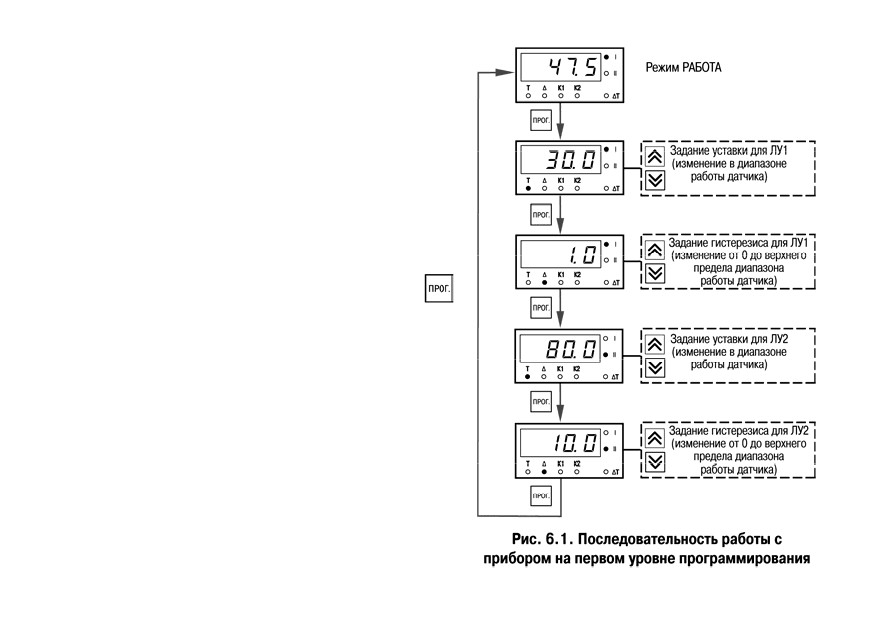

Последовательность работы с прибором на

первом уровне программирования приведена на

рис. 6.1.

На втором уровне программирования

осуществляется просмотр и необходимое

изменение

функциональных

параметров

прибора. Функциональные параметры прибора

разделены на группы А и b. В группе А находятся

р

па

аметры, определяющие логику работы

прибора. В группе b - параметры, отвечающие

за настройку измерительной части прибора.

Подробное описание параметров приведено

49

в Приложении В.

Вход на второй уровень программирования осуществляется нажатием и удерживанием

кнопки

не менее 3 с. Последовательности процедуры программирования прибора на

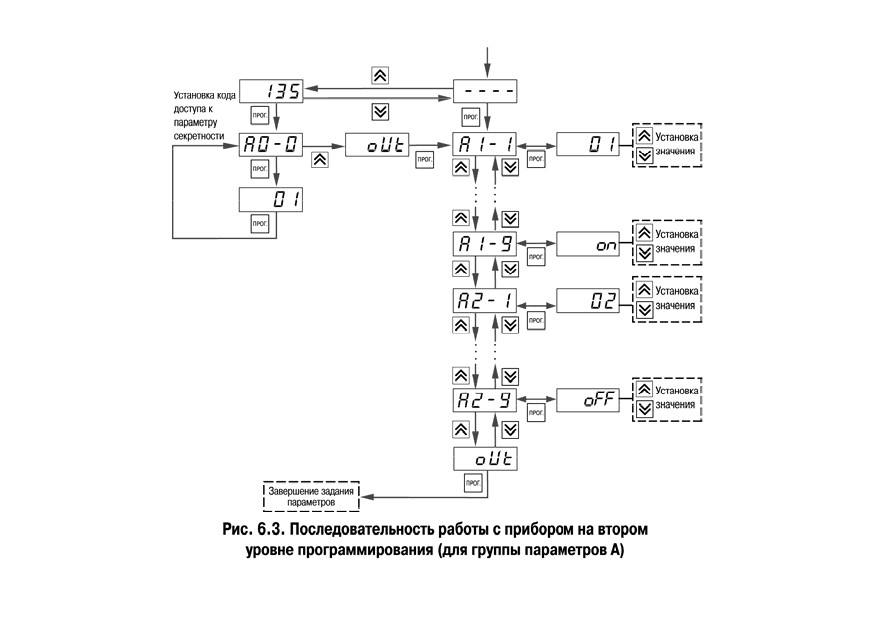

втором уровне для обеих групп параметров приведены на рис. 6.2 ÷ 6.4.

Для защиты параметров от

анного измен

несанкциониров

ения

рабочих режимов в приборе служат

параметры секретности А0?0 и

b0?0, в которых устанавливается

запрет на изменение параметров

соответствующей

группы

и

параметров регулирования. При

установленном

запрете

разрешается только просмотр

ранее

заданных

значений

параметров этих групп.

Доступ к этим параметрам

секретности

осуществляется

только через коды:

•

для группы параметров А код доступа 135;

•

для группы параметров b код доступа 246

Внимание. Для возврата всех заводских установок необходимо набрать код 118.

50

51

52

Приложение А. Габаритные чертежи корпусов прибора

Рис. А.1 демонстрирует габаритные и установочные чертежи прибора настенного

крепления Н.

Примечание. Втулки подрезать в соответствии с диаметром вводного кабеля

57

На рис. А.2 приведены габаритные и установочные чертежи прибора щитового

крепления Щ1.

58

На рис. А.3 приведены габаритные и установочные чертежи прибора щитового

крепления Щ2.

59

На рис. А.4 приведены габаритные и установочные чертежи прибора с креплением на

DIN рейку.

60

Приложение Б. Схемы подключения прибора

Назначение контактов клеммных колодок приборов приведено в таблицах Б.1, Б.2.

Таблица Б.1

Назначение контактов клеммной колодки прибора в настенном Н и щитовом Щ1,

Щ2 исполнениях корпусов

Номер контакта

Назначение

Номер контакта

Назначение

1

Сеть 90…245 В

9

Вход 1 1

2

Сеть 90…245 В

10

Вход 1 2

3

Выход 1 1

11

Вход 1 3

4

Выход 1 2

12

Вход 2 3

5

Выход 1 3

13

Вход 2 2

6

Выход 2 1

14

Вход 2 1

7

Выход 2 2

15

24 В

8

Выход 2 3

16

+24 В

61

Таблица Б.2

Назначение контактов клеммной колодки прибора в DIN?реечном Д исполнении

корпуса

Номер

Назначение

Номер контакта

Назначение

контакта

1

Сеть 90…245 В

9

+24 В

2

Сеть 90…245 В

10

24 В

3

Выход 1 1

11

Вход 2 1

4

Выход 1 2

12

Вход 2 2

5

Выход 1 3

13

Вход 2 3

6

Выход 2 1

14

Вход 1 3

7

Выход 2 2

15

Вход 1 2

8

Выход 2 3

16

Вход 1 1

На рис. Б.1 ÷ Б.11 приведены схемы подключения прибора.

62

63

64

65

66

Приложение В. Программируемые параметры

Приложение содержит Перечень программируемых параметров прибора в табличном

виде.

Программируемые параметры представлены в табл. В.1.

Таблица В.1

Перечень программируемых параметров

Параметр

Допустимые

Заводская

Значения

Комментарии

значения

пользователя

Обозначение

Название

установка

Основные параметры регулирования

*Туст. 1

Уставка

для

-999…9999

[ед .изм.]

30.0

регулируемой

величины

канала 1

*ǻ1

Гистерезис

0…9999

[ед .изм.]

1.0

компаратора 1

или

полоса

пропорцио

нальности

П регулятора 1

*Туст. 2

Уставка

для

-999…9999

[ед .изм.]

30.0

регулируемой

величины

канала 2

67

Продолжение табл. В.1

Параметр

Допустимые

Заводская

Значения

Комментарии

значения

пользователя

Обозначение

Название

установка

*ǻ2

Гистерезис

0…9999

[ед .изм.]

1.0

компаратора 2

или

полоса

пропорцио

нальности

П регулятора 2

Группа А. Параметры, описывающие логику работы прибора

А0-0

Параметр

01

Разрешено изменять

01

секретности

параметры регулиро

для группы А

вания

(Т и ǻТ) и

параметры группы А

02

Запрещено изменять

параметры группы А,

при этом возможно

изменять Т и ǻТ

03

Запрещено изменять

параметры группы А,

а также Т и ǻТ

68

Продолжение табл. В.1

Параметр

Допустимые

Заводская

Значения

Комментарии

значения

установка

пользователя

Обозначение

Название

А1?1

Режим работы

oFF

выключено

ЛУ1

01

Устройство

сравнения: прямой

гистерезис

(для

нагревателя)

02

Устройство

сравнения: обратный

гистерезис

(для

охладителя)

03

Устройство

сравнения:

П образная

oFF

характеристика

04

Устройство

сравнения:

U образная

характеристика

05

П регулятор: прямо

пропорциональный

закон (нагреватель)

06

П регулятор: обратно

пропорциональный

закон (охладитель)

07

Регистратор

69

Продолжение табл. В.1

Параметр

Допустимые

Заводская

Значения

Комментарии

значения

пользователя

Обозначение

Название

установка

А1?2

Сигнал

на

01

Сигнал со входа 1, Т1

01

входе ЛУ1

02

Сигнал со входа 2, Т2

03

Разность сигнала на

входах 1 и 2,

ǻТ=Т1 Т2

*А1?3

Нижний

-999…9999

Показание прибора,

0.0

предел

соответствующее 0.0,

регистрации

равно величине тока

для ЛУ1

регистрации 4 мА при

работе прибора в

режиме измеритель

регистратор

*А1?4

Верхний

-999…9999

100.0

предел

регистрации

для ЛУ1

А1?5

Задержка

0…99

[сек]

0

включения ВУ1

А1?6

Задержка

0…99

[сек]

0

выключения

ВУ1

70

Продолжение табл. В.1

Параметр

Допустимые

Заводская

Значения

Комментарии

значения

пользователя

Обозначение

Название

установка

А1?7

Минимальное

0…1000

[сек]

0

время

нахождения

ВУ1

во

включенном

состоянии

А1?8

Минимальное

0…1000

[сек]

0

время

нахождения

ВУ1

в

выключенном

состоянии

А1?9

Состояние ВУ

oFF

выключен

(0

%

oFF

первого

мощности )

канала при

on

включен

(100

%

неисправности

мощности )

А2?1

Режим работы

oFF

выключено

oFF

ЛУ2

01

Устройство

сравнения: прямой

гистерезис

(для

нагревателя)

71

Продолжение табл. В.1

Параметр

Допустимые

Заводская

Значения

Комментарии

значения

пользователя

Обозначение

Название

установка

02

Устройство

сравнения: обратный

гистерезис

(для

охладителя)

03

Устройство

сравнения:

П образная

характеристика

04

Устройство

сравнения:

U образная

характеристика

05

П регулятор: прямо

пропорциональный

закон (нагреватель)

06

П регулятор: обратно

пропорционал

ьный

закон (охладит

ель)

07

Регистратор

А2?2

Сигнал

на

01

Сигнал со входа 1, Т1

02

входе ЛУ2

02

Сигнал со входа 2, Т2

03

Разность сигнала на

входах 1 и 2,

ǻТ=Т1 Т2

72

Продолжение табл. В.1

Параметр

Допустимые

Заводская

Значения

Комментарии

значения

пользователя

Обозначение

Название

установка

*A2?3

Нижний

-999…9999

Показание прибора,

0.0

предел

соответствующее 0.0,

регистрации

равно величине тока

для ЛУ2

регистрации 4 мА при

работе прибора в

режиме измеритель

регистратор

*A2?4

Верхний

-999…9999

100.0

предел

регистрации

для ЛУ2

А2?5

Задержка

0…99

[сек]

0

включения ВУ2

А2?6

Задержка

0…99

[сек]

0

выключения

ВУ2

А2?7

Минимальное

0…1000

[сек]

0

время

нахождения

ВУ2

во

включенном

состоянии

73

Продолжение табл. В.1

Параметр

Допустимые

Заводская

Значения

Комментарии

значения

пользователя

Обозначение

Название

установка

А2?8

Минимальное

0…1000 сек

0

время

нахождения

ВУ2

в

выключенном

состоянии

А2?9

Состояние ВУ

oFF

выключен

(0

%

oFF

второго канала

мощности )

при

on

включен

(100

%

неисправности

мощности )

Группа b. Параметры, описывающие измерения и индикацию

b0?0

Параметр

01

разрешено изменять

01

секретности

параметры группы b

для группы B

02

запрещено изменять

параметры группы b

b0?4

00

Одиночный режим.

01

Режим

индикации

Вывод только перво

го канала измерения

01

Ручной режим. Вывод

первого или второго

канала измерения

74

Продолжение табл. В.1

Параметр

Допустимые

Заводская

Значения

Комментарии

значения

установка

пользователя

Обозначение

Наименование

02

Автоматический режим.

Вывод первого

или

второго канала измерения

03

Ручной режим. Вывод

первого, второго канала

измерения и ǻТ

04

Автоматический режим.

Вывод первого, второго

канала измерения и ǻТ

b1?0

Код типа

01

Cu 50 (α=0,00426 ^оС ¹)

04

датчика,

09

50М (α=0,00428 ^оС ¹)

работающего

07

Pt 50 (α=0,0038

5 ^оС ¹

)

на первом

08

50П (α=0,00391

^оС ¹

)

канале

00

Cu 100 (α=0,004

26 ^оС ¹

)

14

100М (α=0,00428 ^оС ¹)

02

Pt 100 (α=0,00385 ^оС ¹)

03

100П (α=0,00391

^оС ¹

)

29

Ni 100 (α=0,00617 ^оС ¹)

30

Cu 500 (α=0,00426 ^оС ¹)

31

500М (α=0,00428 ^оС ¹)

32

Pt 500 (α=0,00385 ^оС ¹)

75

Продолжение табл. В.1

Параметр

Допустимые

Заводская

Значения

Комментарии

значения

установка

пользователя

Обозначение

Наименование

33

500П (α=0,00391 ^оС ¹)

34

Ni500 (α=0,00617 ^оС ¹)

35

Cu 1000 (α=0,00426 ^оС ¹)

36

1000М (α=0,00428 ^оС ¹)

37

Pt 1000 (α=0,00385 ^оС ¹)

38

1000П (α=0,00391 ^оС ¹)

39

Ni 1000 (α=0,00617 ^оС ¹)

15

53M (α=0,00

426 ^оС ¹

)

04

ТХК (L)

20

ТЖК (J)

19

ТНН (N)

05

ТХА (K)

17

ТПП (S)

18

ТПП (R)

16

ТПР (В)

21

ТВР (А 1)

22

ТВР (А 2)

23

ТВР (А 3)

24

ТМК (Т)

12

Ток 0…5 мА

11

Ток 0…20 мА

10

Ток 4…20 мА

76

Продолжение табл. В.1

Параметр

Допустимые

Заводская

Значения

Комментарии

значения

установка

пользователя

Обозначение

Название

06

Напряжение

50…+50 мВ

13

Напряжение 0…1 В

oFF

выключен

b1?1

Коррекция

50.0…+50.0

Суммируется с

0.0

«сдвиг

измеренным

характерис

значением

тики» для Т1

b1?2

Коррекция

0.900…1.100

Измеренное

1.000

«наклон

значение

характерис

умножается

тики» для Т1

на заданный

коэффициент

b1?3

Режим работы

oFF

выключен

oFF

вычислителя

on

включен

квадратного

корня

по

первому входу

*b1?5

Показание при

-999…9999

0.0

бора для ниж

него предела

унифицирован

ного входного

сигнала Т1

77

Продолжение табл. В.1

Параметр

Допустимые

Заводская

Значения

Комментарии

значения

установка

пользователя

Обозначение

Название

*b1?6

Показание

-999…9999

100.0

прибора для

верхнего

предела

унифицирован

ного входного

сигнала Т1

b1?7

Положение

0, 1, 2 и 3

См. Примечание

1

десятичной

на стр. 48

точки при

индикации

параметров

первого канала

b1?8

Полоса

0.0…30.

0

[ед. изм.]

30.0

цифрового

фильтра

первого канала

b1?9

Постоянная

0...99

[сек]

2

времени

цифрового

фильтра

первого канала

78

Продолжение табл. В.1

Параметр

Допустимые

Заводская

Значения

Комментарии

значения

пользователя

Обозначение

Название

установка

b2?0

Код типа

аналогичны

04

датчика,

параметру

работающего на

b1?0

втором канале

b2?1

Коррекция

50.0…+50.0

Суммируется с

0.0

«сдвиг

измеренным

характерис

значением

тики» для Т2

b2?2

Коррекция

0.900…1.100

Измеренное

1.000

«наклон

значение

характерис

умножается

тики» для Т2

на заданный

коэффициент

b2?3

Режим работы

oFF

выключен

oFF

вычислителя

квадратного

on

включен

корня

по

второму входу

*b2?5

Показание при

-999…9999

0.0

бора для нижнего

предела унифи

цированного

входного

сигнала Т2

79

Продолжение табл. В.1

Параметр

Допустимые

Заводская

Значения

Комментарии

значения

пользователя

Обозначение

Название

установка

*b2?6

Показание при

-999…9999

100.0

бора для

верхнего

предела

унифицирован

ного входного

сигнала Т2

b2?7

Положение

0, 1, 2 и

См. Примечание

1

десятичной

3

на стр. 48

точки при

индикации

параметров

второго канала

b2?8

Полоса

0.0…30.0

[ед. изм.]

30

цифрового

фильтра второго

канала

80

Продолжение табл. В.1

Параметр

Допустимые

Заводская

Значения

Комментарии

значения

пользователя

Обозначение

Название

установка

b2?9

Постоянная

0...99

[сек]

2

времени

цифрового

фильтра второго

канала

Примечание.

В зависимости от модификации

прибора и текущих настроек

часть параметров или их

значения могут быть скрыты. Условия доступности для редактирования и возможные значения отдельных

параметров следующие:

1.

Для

параметра

А1?1 (А2?1) доступны значения:

•

01…04 и oFF, если ВУ дискретного типа;

•

05…07 и oFF, если ВУ аналогового типа.

2.

Параметры А1?3

(А2?3) и А1?4 (А2?4) доступны

для редактирования, если ЛУ работает в

качестве регистратора (соответствует

значению параметра А1?1 (А2?1) = 07).

3.

Параметры А1?5…А1?8 (А2?5…А2?8) доступны для редактирования,

если ЛУ работает в

качестве устройства сравнения (соответствует значению параметра

А1?1 (А2?1) = 01…04).

4.

Параметры b1?3…b1?6

(b2?3…b2?6) доступны для редактирования, если на входе

используется унифицированный датчик (соответствует значению параметра b1?0 (b2?0) =

06,10…13).

*

отмечены параметры, з

начения которы

х меняются при изменении параметров b1?7

и

b2?7

81

Приложение Д. Возможные неисправности и способы их

устранения

В табл. Д.1 представлены возможные неисправности и способы их устранения.

Таблица Д.1

Проявление

Возможная причина

Способ устранения

На индикаторе в режиме

РАБОТА отображаются:

n0.dt

Данные еще не готовы.

Подождать 2…3 сек.

При индикации ǻT на одном

Проверить работоспособность

из

входов

обнаружена

датчиков

аварийная ситуация

0СL.H

Температура «холодного спая»

Проверить

температуру

выше допустимой

(перегрев

окружающего воздуха

(не

прибора)

должна превышать 50 ^ОС)

0СL.L

Температура «холодного спая»

Проверить

температуру

ниже

допустимой

окружающего воздуха

(не

(переохлаждение прибора)

должна быть ниже +1 ^ОС)

HHHH

Вычисленное

значение

Сверить код датчика в

входной величины выше

параметре b1?0

(b2?0) с

допустимого предела

фактически подсоединенным

датчиком

84

Продолжение табл. Д.1

Проявление

Возможная причина

Способ устранения

LLLL

Вычисленное

значение

Сверить код датчика в

входной величины ниже

параметре b1?0

(b2?0) с

допустимого предела

фактически подсоединенным

датчиком

Обрыв

или

короткое

Проверить работоспособность

замыкание

универсального

датчика

датчика 4…20 мА

|− −|

Обрыв

термометра

Проверить работоспособность

сопротивления или термоэлек

датчика

трического преобразователя.

Для унифицированного датчика

0…1 В сигнал на входе прибора

превышает 1,1 В

0.0.0.0.

Короткое

замыкание

Проверить работоспособность

термометра сопротивления

датчика

Hi

Вычисленное значение выше

Изменить

разрядность

допустимого

предела

индицируемых значений

индикации

Lo

Вычисленное значение ниже

допустимого

предела

индикации

85

Продолжение табл. Д.1

Проявление

Возможная причина

Способ устранения

Значение температуры на

Неверный код типа датчика

В параметре b1?0

(b2?0)

индикаторе в режиме

задать код, соответствующий

РАБОТА не соответствует

используемому датчику

(см.

Приложение В)

реальной

Введены

неверные

В параметре b1?1

(b2?1)

значения

«сдвига

установить 0.0, в b1?2 (b2?2)

характеристики» и «наклона

установить

1.000

(см.

характеристики».

Приложение В)

Используется двухпроводная

Произвести соединение по 3 х

схема соединения прибора с

проводной

схеме

или

датчиком

воспользоваться

реко

мендациями (см. Приложение Г)

Действие электромагнитных

Экранировать линию связи

помех.

датчика с прибором, экран

заземлить в одной точке.

На индикаторе

при

Неверное

подключение

Проверить схему подключения

наличии токового сигнала

датчика к прибору

датчика (см. Приложение Б)

отображаются нули

При нагреве температура

Неверное

соединение

Изменить

полярность

уменьшается и при охла

прибора с термопарой

подключения термопары (см.

ждении увеличивается

Приложение Б)

Нет индикации 2 канала

Выставлен одиночный режим

В параметре b0?4 задать один

индикации.

из режимов

(01…04)

(см.

Приложение В).

86

Продолжение табл. Д.1

Проявление

Возможная причина

Способ устранения

Показания 1 (2) канал

а

На вход обоих логических

Задать в параметре А1?2

дублируют показания 2 (1)

устройств

подана

одна

значение

01, в параметре

канала

регулируемая величина

А2?2

значение

02

(см. Приложение В)

Не работает выходное

Задан неверный режим

Задать в параметре А1?1

устройство

работы

логического

(А2?1) требуемый режим

устройства

работы (см. Приложение В)

При включении прибора темпе

Изменить значение ǻ

ратура оказывается в зоне Туст±ǻ

Задана задержка включения

Задать значение параметра

выходного устройства

А1?5

(А2?5), равное

0

(см. Приложение В)

Выходное устройство не

Введено минимальное время

Задать значение параметров

срабатывает при дости

нахождения выходного уст

А1?7 (А2?7) и А1?8 (А2?8),

жении заданных границ

ройства во включенном или (и)

равное 0 (см. Приложение В)

выключенном состоянии

Задана задержка выключения

Задать значение параметра

выходного устройства

А1?6

(А2?6) равное

0

(см. Приложение В)

На

вход

логического

Задать в параметре А1?2

устройства подана ǻТ

(А2?2) значение

01 или 02

(см. Приложение В)

87

Продолжение табл. Д.1

Проявление

Возможная причина

Способ устранения

Невозможно

изменить

Выставлена

защита

от

Задать в параметре А0?0

значения параметров Т и

изменения уставок

значение

01 или

02

(см.

ǻ

Приложение В)

Нельзя

изменить

Выставлена

защита

от

В параметре А0?0 и b0?0

изменения установок

задать 01

параметры группы А

и(или) b

88

Приложение Е. Юстировка приборов

Е.1. Общие указания

Юстировка должна

производиться только

квалифицированными специалистами

метрологических служб при увеличении погрешности измерения входных параметров сверх

установленных значений. Производится юстировка только аналоговых выходов. Универсальные

входы прибора обладают высокой точностью измерения и не требуютюстировки.

Е.2. Юстировка выходных

цифроаналоговых преобразователей

«параметр?ток» 4...20 мА (выход типа И)

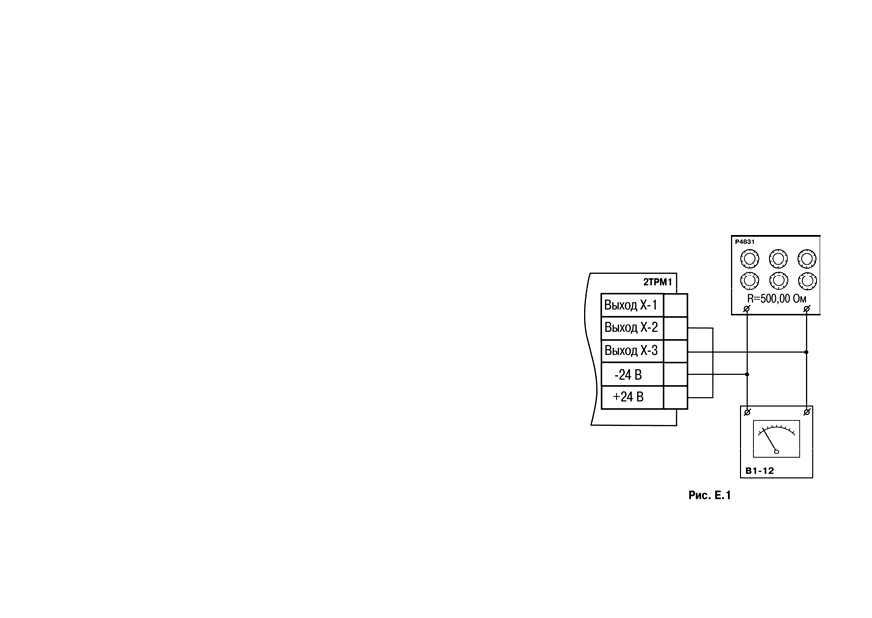

Подключить к юстируемому выходу нагрузку RH, и

вольтметр согласно рис

Е.1. В качестве RH можно

использовать магазин сопротивлений P4831 или подобный

ему с классом точности не

более 0,05, а качестве вольтмет

ра

– прибор с классом точности не более 0,05, например В1

12.

Установить на магазине значение сопротивления 500,00 Ом.

Подать питание на прибор. На цифровом

индикаторе

прибора отобразится текущее значение измеряемой

величины. Прибор находится в режиме РАБОТА.

Юстировка заключается в подборке коэффициентов для минимального и максимального

значения выходного тока.

89

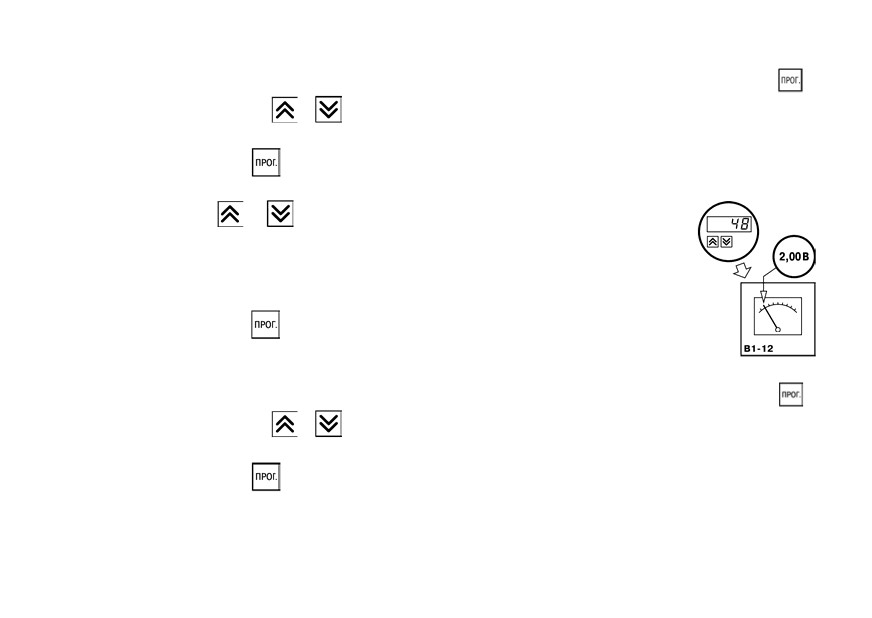

Юстировка минимального значения (4 мА) выходного тока:

•

войти в режим задания к

ода путем нажатия и уд ания не

менее 3 сек. кнопки

;

•

задать кнопками

и значение кода юстировки:

для Выхода 1 - 200, для Выхода 2 - 202;

•

нажать кнопку .

На цифровом индикаторе прибора появится значение параметра

подбора, соответствующее минимально воз

можному значению выходного тока;

•

кнопками

и

на лицевой панели прибора установить такое

значение параметра подбора на индикаторе прибора, чтобы

падение напряжения на магазине сопротивлений было

равно

2,00±0,02 В (что соответствует минимальному току 4

мА). Это

значение контролируется по показаниям вольтметра В1

12;

•

нажать кнопку . Прибор перейдет в режим РАБОТА.

Юстировка максимального значения (20 мА) выходного тока:

•

войти в режим задания кода путем нажатия и удержания не менее 3 сек. Кнопки

;

•

задать кнопками

и значение кода юстировки:

для Выхода 1 - 201, для Выхода 2 - 203;

•

нажать кнопку . На цифровом индикаторе прибора появится значение параметра

подбора, соответствующее минимально возможному значению выходного тока;

90

•

кнопками

и

на лицевой панели прибора установить

такое значение параметра подбора на индикаторе прибора,

чтобы падение напряжения на магазине сопротивлений бы

ло

равно 10,0±0,1 В (что

соответствует максимальному току 20

мА). Это значение контролируется по показаниям вольтметра

В1 12.

•

нажать кнопку . Прибор перейдет в режим РАБОТА.

Е.3. Юстировка выходных цифроаналоговых преобразователей

«параметр?напряжение» 0...10 В (выход типа У)

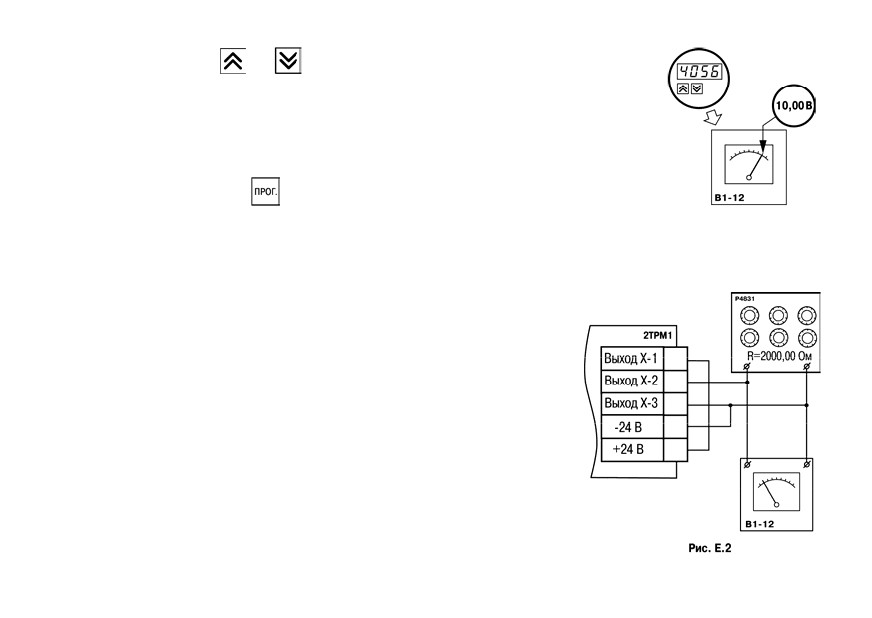

Подключить к юстируемому выходу нагрузку RH, и

вольтметр согласно рис. Е.2. В качестве RH можно

использовать магазин сопротивлений P4831 или подобный

ему с классом точности не более 0,05, а качестве вольтметра

- прибор с классом точности не более 0,05, например В1 12.

Установить на магазине значение сопротивления 2000,00 Ом.

е

Подать питание на прибор. На цифровом индикатор

прибора отобразится текущее значение измеряемой

величины. Прибор находится в режиме РАБОТА.

циентов для

Юстировка заключается в подборке коэффи

минимального и максимального значения выходного тока.

91

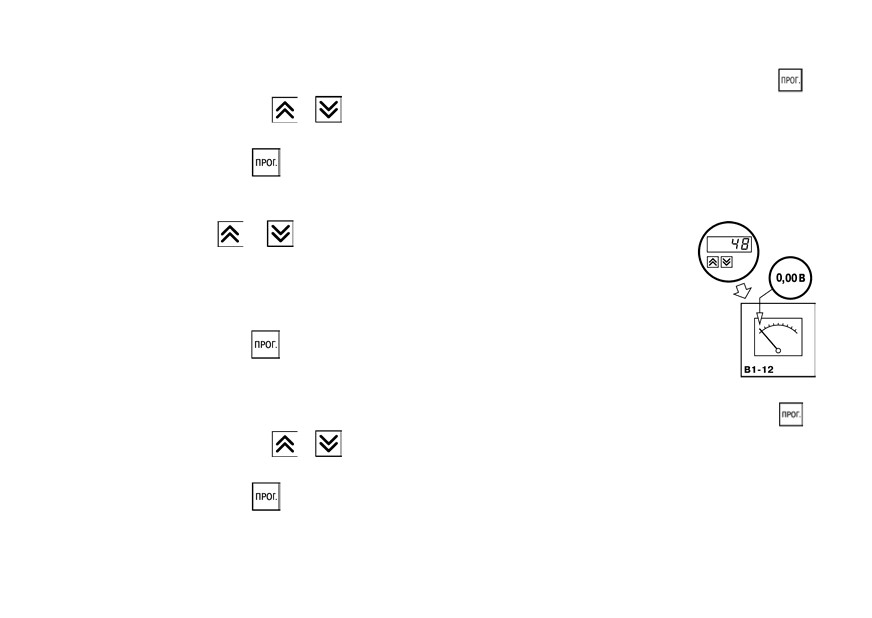

Юстировка минимального значения (0 В) выходного напряжения:

•

войти в режим задания кода путем нажатия и удержания не менее 3 сек. кнопки

;

•

задать кнопками

и значение кода юстировки:

для Выхода 1 - 200, для Выхода 2 - 202;

•

нажать кнопку . На цифровом индикаторе прибора появится значение параметра

подбора, соответствующее минимально возможному значению выходного тока;

•

кнопками

и

на лицевой панели прибора установить такое

значение параметра подбора на индикаторе прибора, чтобы

падение напряжения на магазине сопротивлений было равно

0,00±0,02 В (что соответствует минимальному напряжению 0 В).

Это значение контролируется по показаниям вольтметра В1 12;

•

нажать кнопку . Прибор перейдет в режим РАБОТА.

Юстировка максимального значения (10 В) выходного напряжения:

•

войти в режим задания кода путем нажатия и удержания не менее 3 сек. Кнопки

;

•

задать кнопками

и значение кода юстировки:

для Выхода 1 - 201, для Выхода 2 - 203;

•

нажать кнопку . На цифровом индикаторе прибора появится значение параметра

подбора, соответствующее минимально возможному значению выходного тока;

92

•

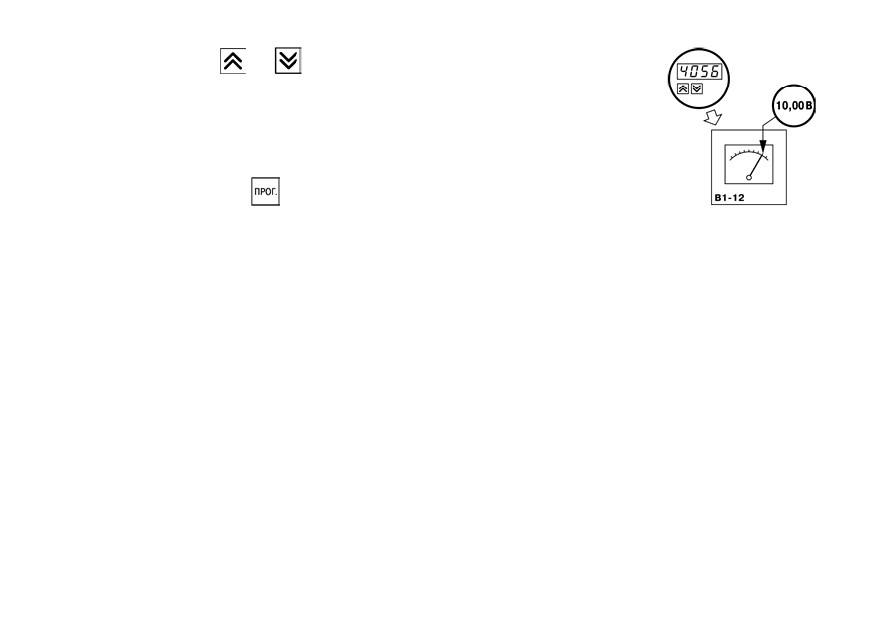

кнопками

и

на лицевой панели прибора установить

такое значение параметра подбора на индикаторе прибора,

чтобы падение напряжения на магазине сопротивлений было

равно

10,0±0,1 В

(что соответствует максимальному

напряжению

10 В). Это значение контролируется по

показаниям вольтметра В1 12.

•

нажать кнопку . Прибор перейдет в режим РАБОТА.

93

Лист регистрации изменений

Номера листов (стр.)

Всего

№

Дата

листов

Подпи сь

изменения

измен.

заменен.

новых

аннулир.

внесения

(стр.)

94

///////////////////////////////////////
