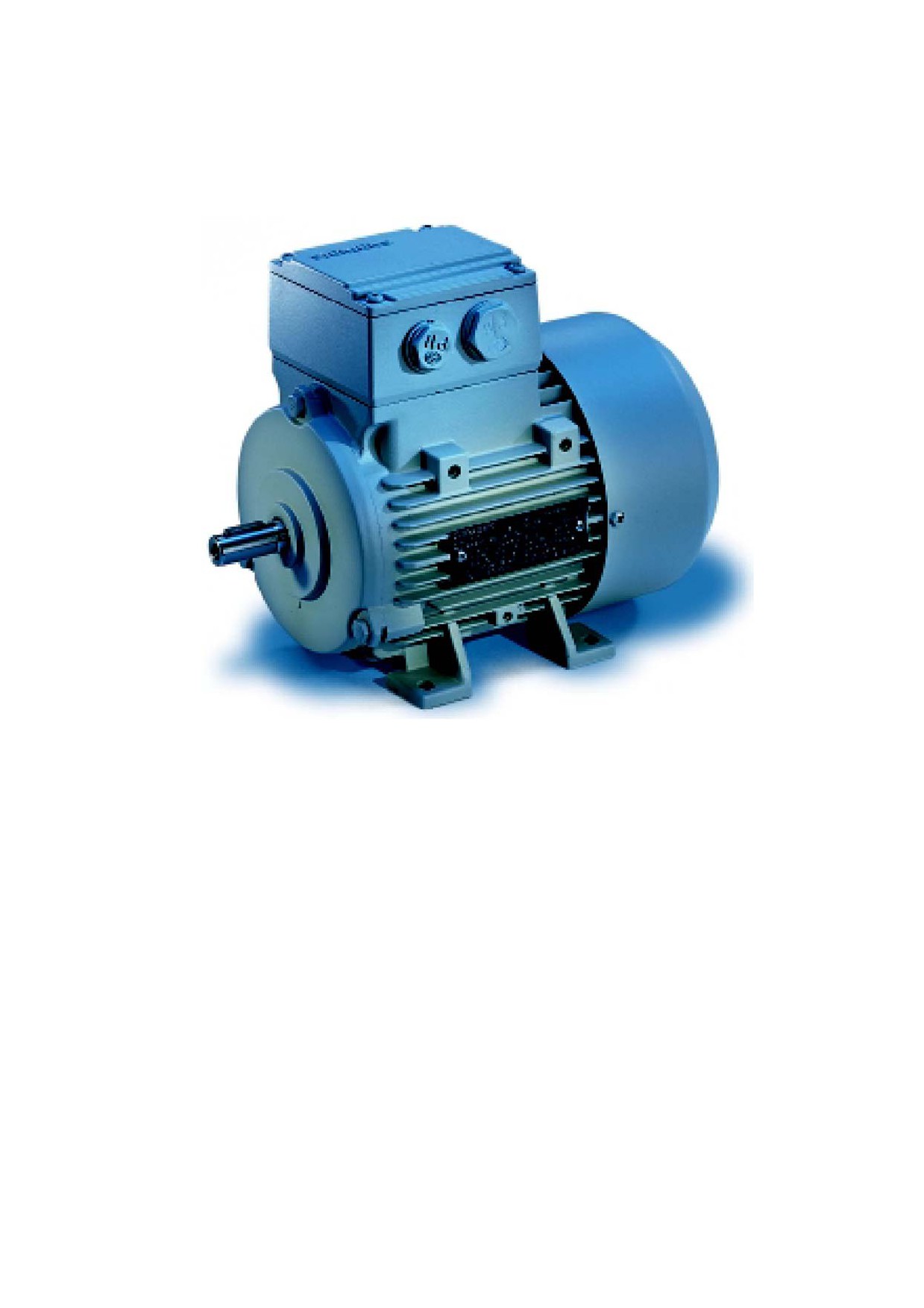

АСИНХРОННЫЙ ЭЛЕКТРОДВИГАТЕЛЬ
«SIEMENS» С КОРОТКОЗАМКНУТЫМ
РОТОРОМ
Инструкция по монтажу и эксплуатации
СОДЕРЖАНИЕ
1.
НАЗНАЧЕНИЕ И СОСТАВ ИЗДЕЛИЯ……………………………………………………
3
2.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ…………………………………………….……..
3
3.
КОМПЛЕКТ ПОСТАВКИ………………………………………………………………….
5
4.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ………………………………………………………
5
5.
УСТРОЙСТВО И РАБОТА ЭЛЕКТРОДВИГАТЕЛЯ…………………………………….
6
6.
ВВОД В ЭКСПЛУАТАЦИЮ……………………………………………………………….
6
7.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ……………………………………………………...
12
8.
ЭКСПЛУАТАЦИЯ…………………………………………………………………………..
13
9.
СВЕДЕНИЯ О ТРАНСПОРТИРОВАНИИ И ХРАНЕНИИ………………………….…...
13

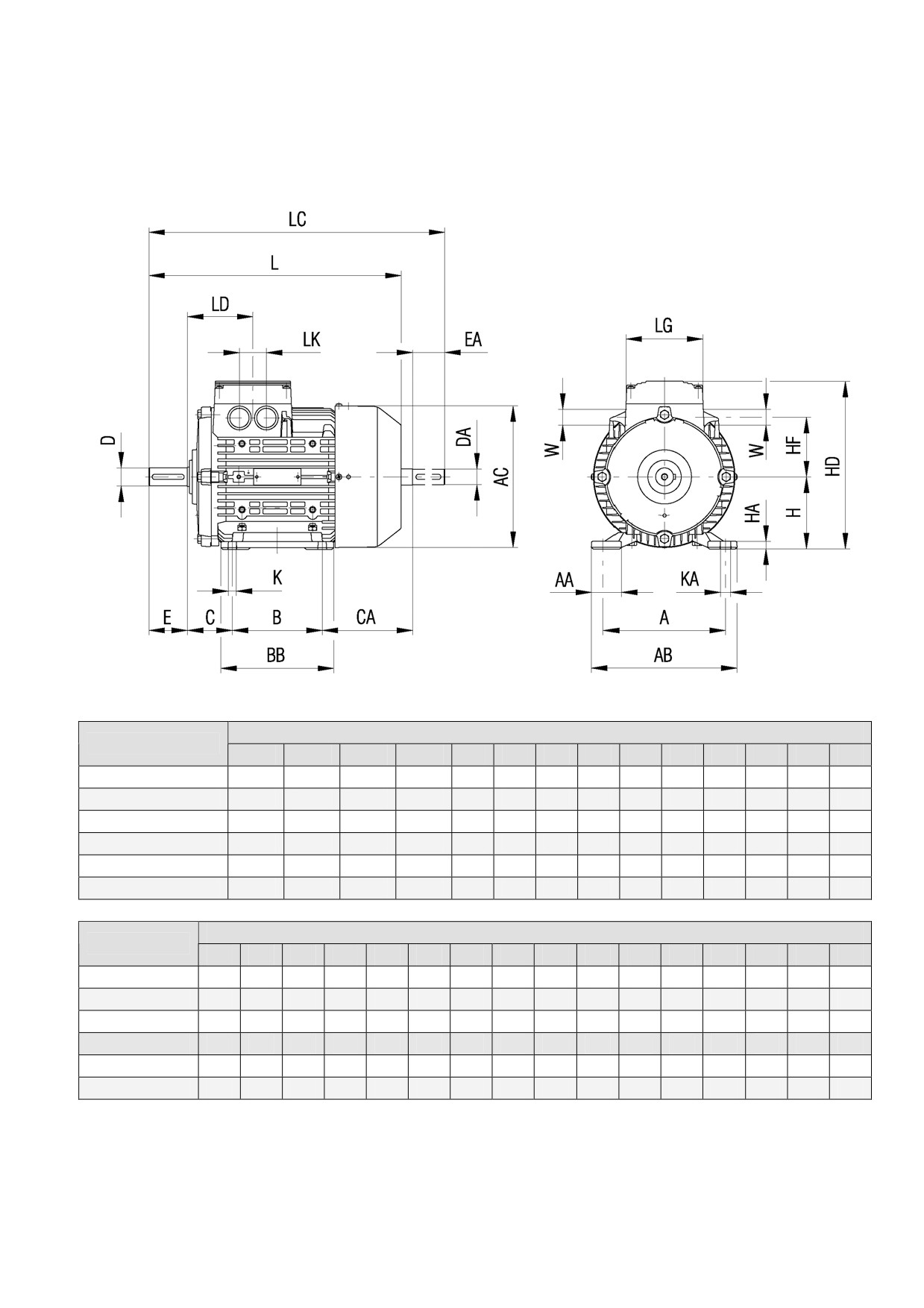

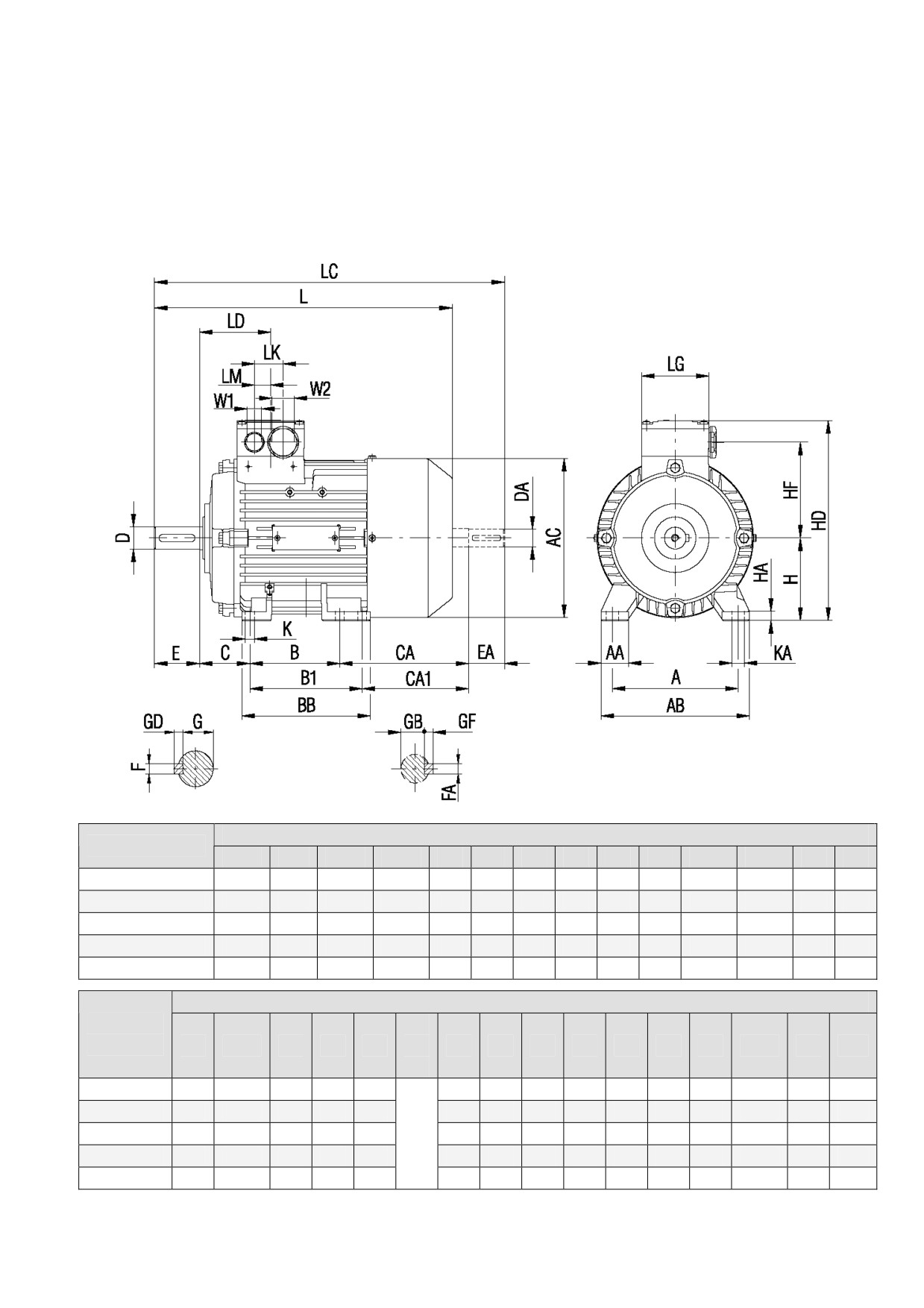

Приложение 1. Габаритные и присоединительные размеры …………………………….
14

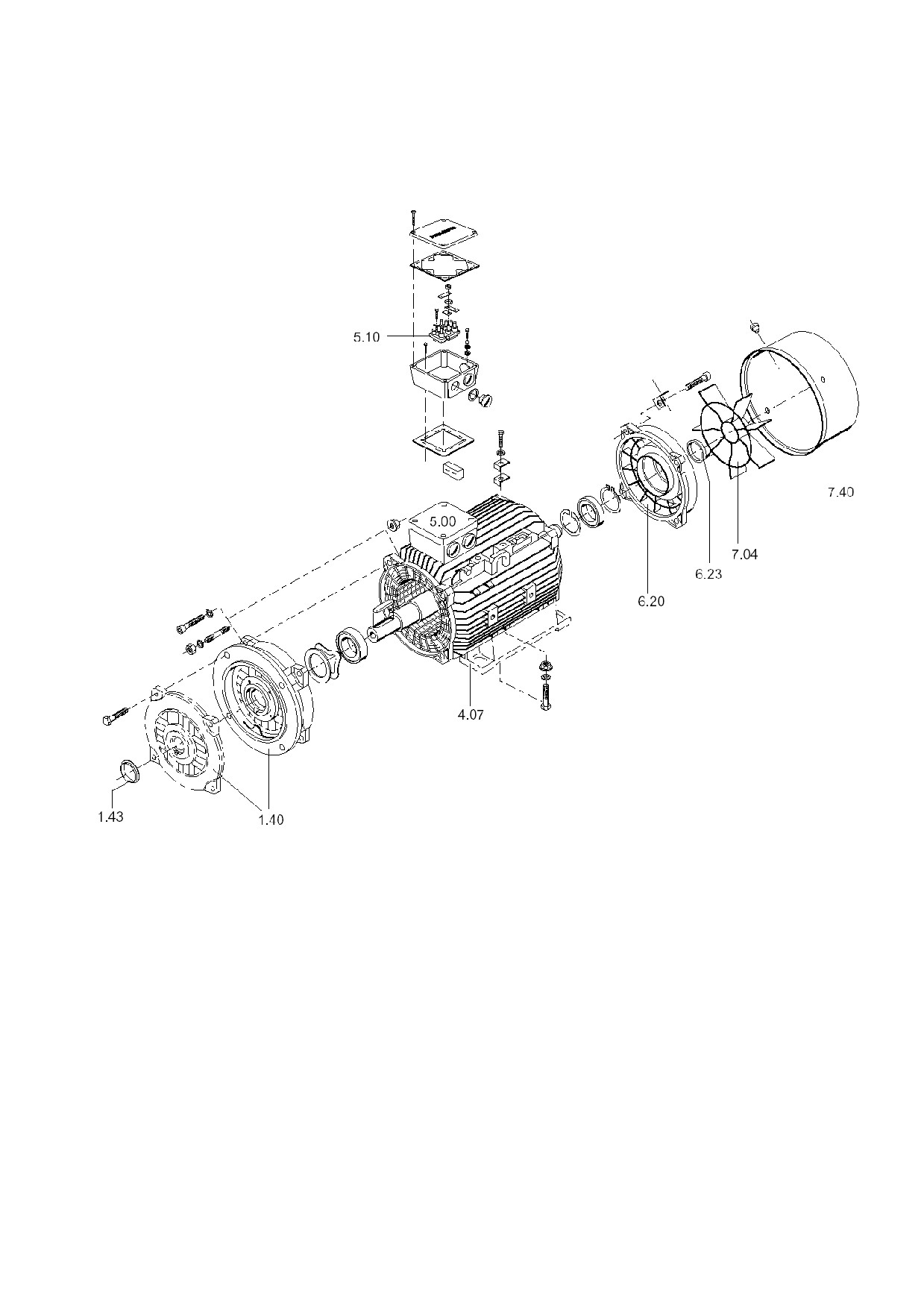

Приложение 2. Устройство электродвигателя …………………………………………….
17
2
1. НАЗНАЧЕНИЕ И СОСТАВ ИЗДЕЛИЯ
1.1. Назначение
Трехфазные асинхронные электродвигатели с короткозамкнутым ротором предназначены
для привода различных механизмов общего и бытового назначения.
1.2. Состав
Электродвигатель состоит:
1. Корпус;
2. Вал с ротором;
5
6
3. Шарикоподшипник;
4. Статорная обмотка;
4
5. Клеммная коробка с клеммным блоком;
3
6. Вентилятор принудительного охлажде-
7
ния;
2
7. Табличка с техническими характери-
1
стиками.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Двигатели фирмы «Siemens» представлены в широком спектре мощностей. Электродви-
гатели выпускаются в алюминиевом или чугунном корпусе, с высотой оси вращения от
56 до 450 мм, мощностью от 0.06 кВт до 1000 кВт.
2.2. Основные технические характеристики электродвигателей приведены на табличке
(«шильде»), закрепленной на корпусе электродвигателя (рис. 1). Информация отражает
основные электрические и эксплуатационные параметры, типоразмер и конструктивные
особенности.

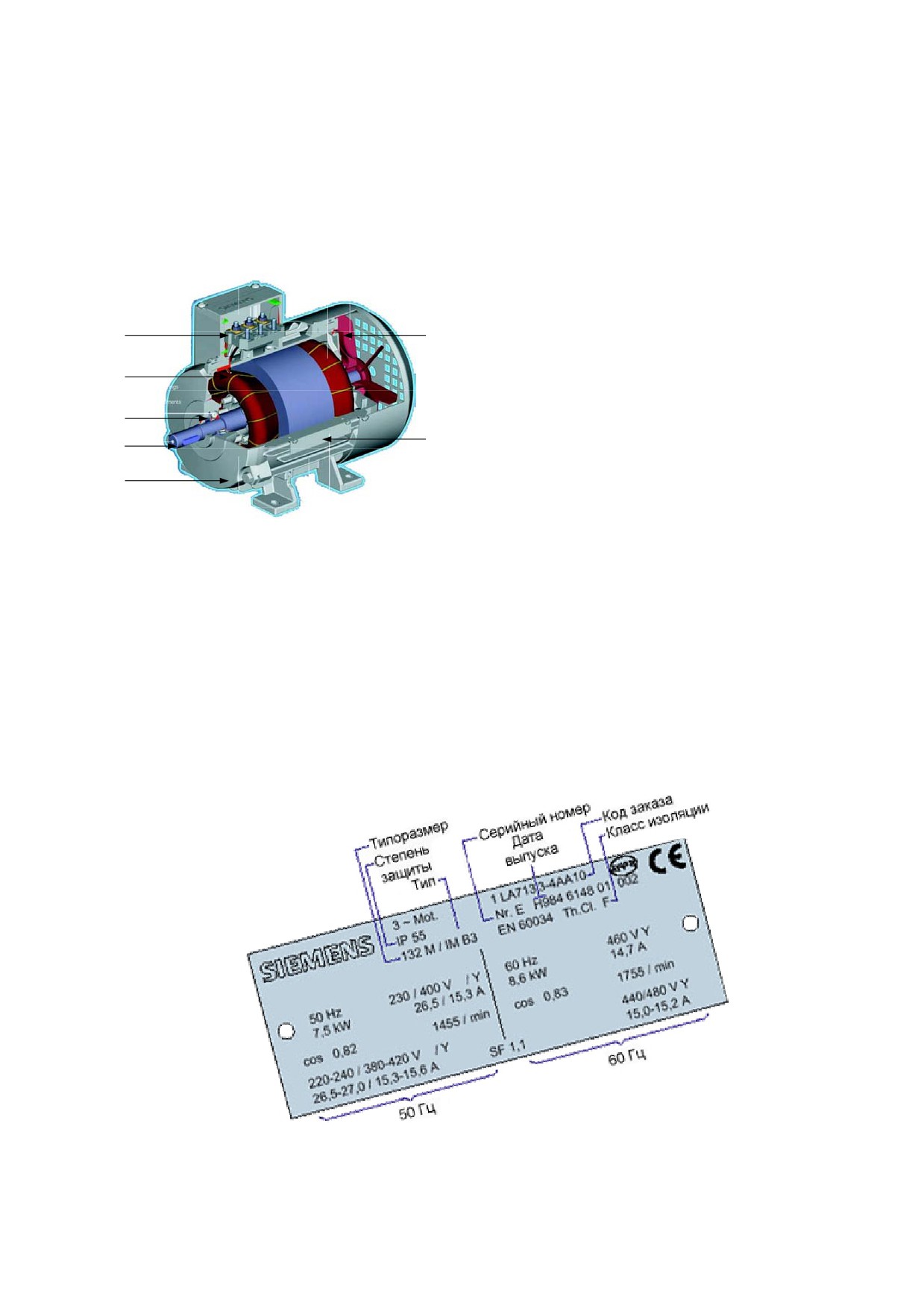

Рис. 1. Табличка с основными техническими
характеристиками электродвигателя
3

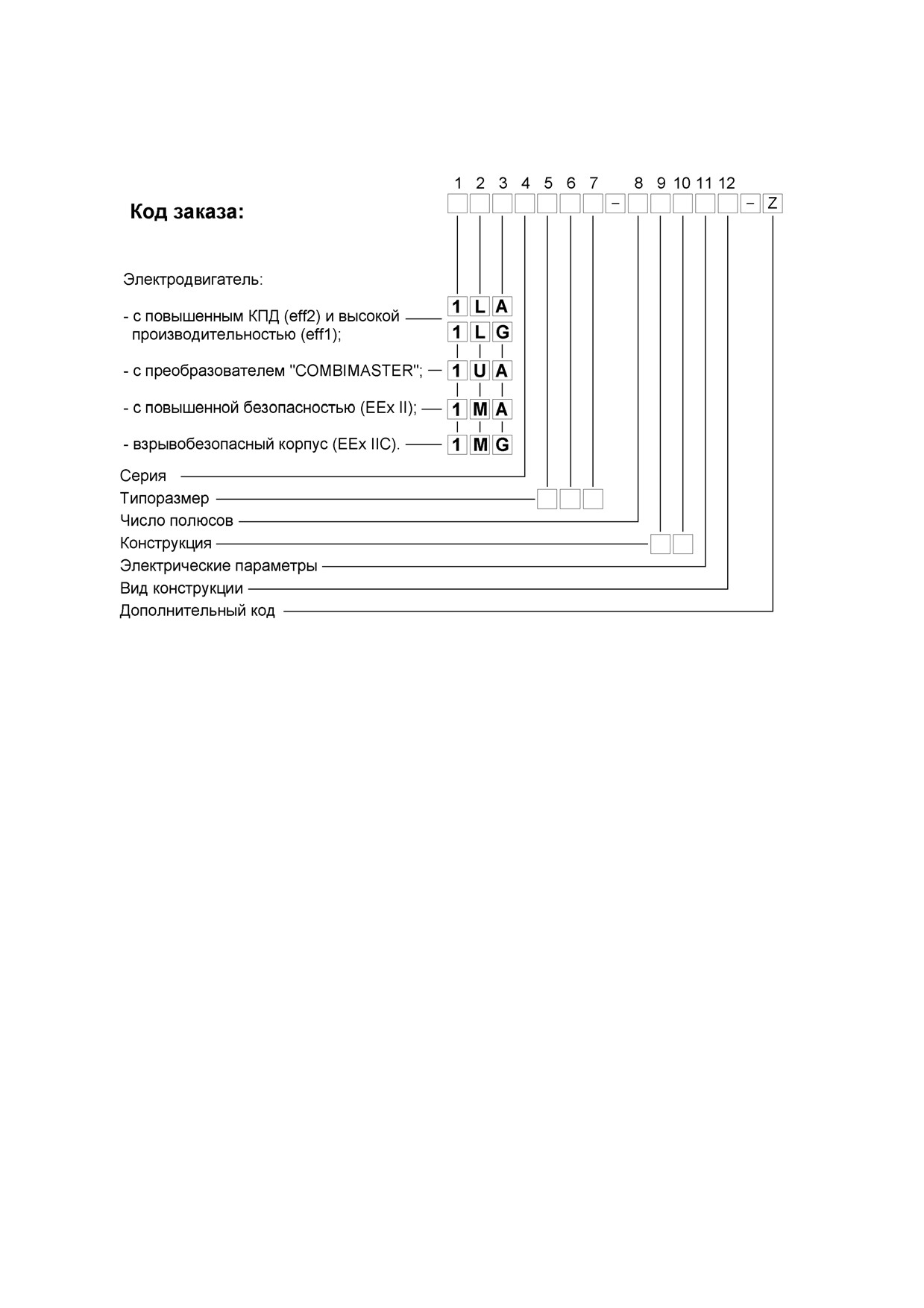

2.3. Код, указанный в табличке, содержит всю информацию по данному электродвигателю.
Ниже приведена общая структура формирования кода:
2.4. Применение стандартных электродвигателей во взрывоопасных зонах запрещено. Элек-
тродвигатели серии 1МА8 и 1МА1 имеют вид взрывозащиты «EЕxe II T3» - повышенная
надежность против взрыва. Основное их применение: наружные установки класса «В-Iг»,
а также во взрывоопасных помещениях классов «В-Iа», «В-Iб» и «В-IIа».
2.5. Основные технические характеристики:
Типоразмер:
56 до 450.
Диапазон мощностей:
0,06 до 1000 кВт.
Число полюсов:
2,4,6,8.
Класс защиты:
IP 55.
Частота сети:
50 и 60 Гц.
Напряжение сети:
Для 50 Гц: 220 В, 380 В,415 В, 660 В
Для 60 Гц: 220 В, 380 В, 440 В, 460 В, 575 В, 660 В.
Конструктивное испол-
нение:
IM B3, IM B5, IM B35, IM B14 и т.д.
Корпус:
Высоты оси вращения от 56 до 225 мм (алюминиевый корпус);
Высоты оси вращения от 90 до 450 мм (чугунный корпус).
Вид охлаждения:
Естественное.
Изоляция класса F:
Эксплуатируется по классу «B».
Пригоден для работы с
преобразователем час-
Стойкая изоляция DURIGNIT® IR2000.
тоты:
Высота над уровнем мо-
ря:
Менее 1000 метров.
Температура окружаю-
щего воздуха:
от минус 20 °C до плюс 40 °C.
4
2.6. Отличительные особенности электродвигателей:
-
Повышенный КПД;
-
соответствие европейским (DIN/VDE) и международным нормам (IEC/EN);
-
производство сертифицировано по стандарту “DIN EN ISO 9001”;
-
качественная сталь (железо, медь и алюминий);
-
улучшенные система охлаждения и подшипниковые узлы;
-
простая эксплуатация и техническое обслуживание;
-
меньшие температурные нагрузки;
-
долгий срок эксплуатации обмотки и подшипников вследствие меньших температур-
ных нагрузок;
-
пониженный шум при работе;
-
повышенная перегрузочная способность вследствие улучшенного охлаждения;
-
пригодны для работы с преобразователем частоты, стойкая изоляция DURIGNIT ®
IR2000;
-
всевозможные варианты конструктивного исполнения.

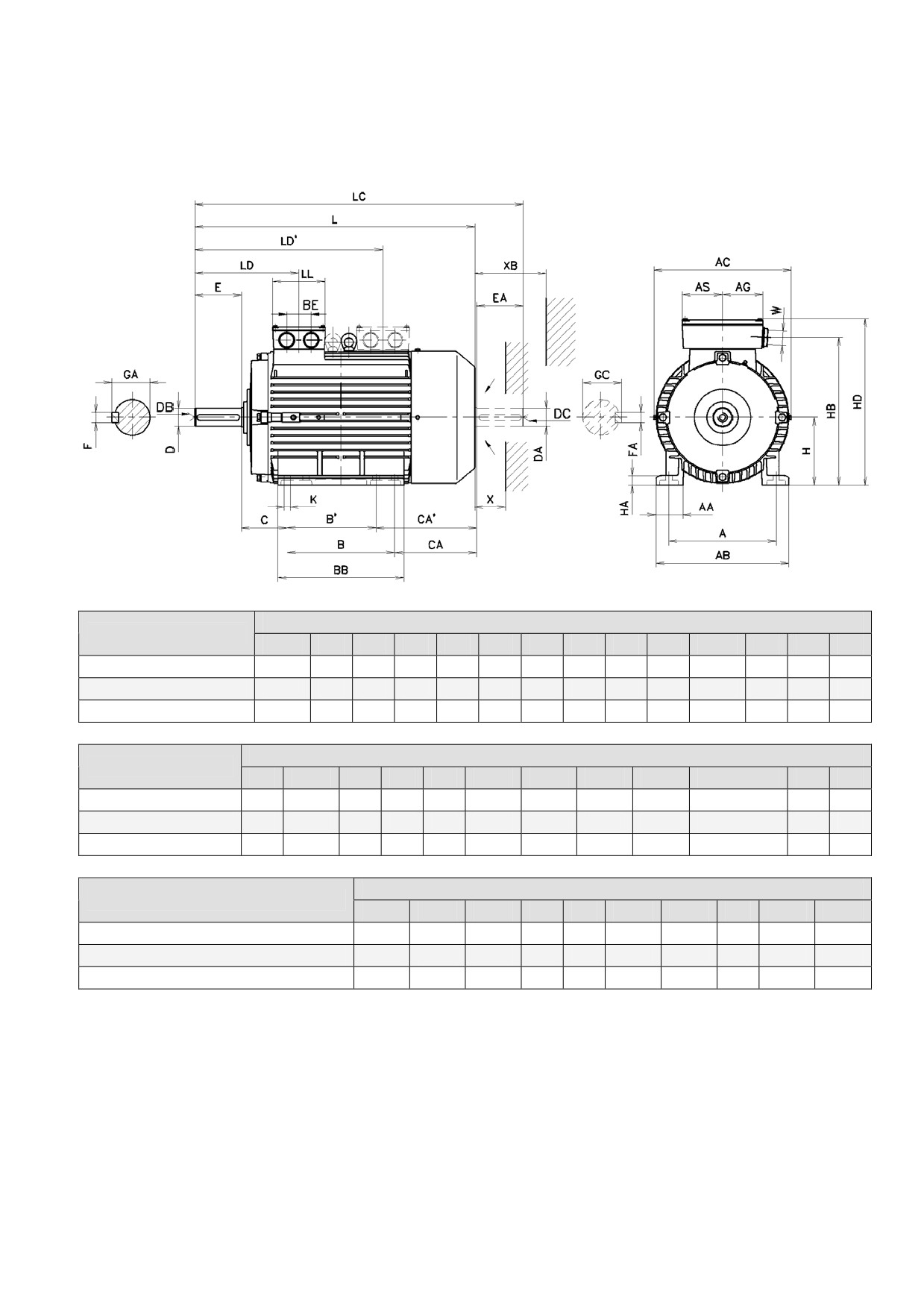

2.7. Габаритные и присоединительные размеры электродвигателей приведены в прилож. 1
настоящей инструкции.
3. КОМПЛЕКТ ПОСТАВКИ
Комплектность поставки приведена в таблице 1.
Таблица 1
Наименование
Артикул №
Тип
Кол-во
п/п
1.
Электродвигатель
1 шт.
2.
Инструкция
1 шт.
3.
4.
4. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
4.1. К работе допускается персонал, ознакомившийся с настоящей инструкцией по эксплуатации,
имеющий необходимую квалификацию и опыт работы с устройствами данного типа.
4.2. К обслуживанию системы допускаются лица, имеющие квалификационную группу не ниже
третьей по электробезопасности (до 1000 В).
4.3. При работе с системой необходимо соблюдать требования безопасности, указанные в ПУЭ и
ПТБ.
4.4. Эксплуатация электродвигателя при отсутствии заземления запрещена.
4.5. При проведении регламентных работ, а также при устранении неисправности необходимо
предварительно обесточить электродвигатель, отключив его от системы управления.
4.6. Запрещается устанавливать электродвигатель в агрессивных средах с содержанием в воздухе
паров кислот, щелочей, масел и т.п.
5
5. УСТРОЙСТВО И РАБОТА ЭЛЕКТРОДВИГАТЕЛЯ
5.1.
Устройство электродвигателя приведено в прилож. 2 настоящей инструкции.
5.2.
Электродвигатели вентиляторов питаются переменным трехфазным электрическим током:
~ 380 В, 50 Гц.
5.3.
Тепловая защита. Защита электродвигателей осуществляется с помощью температурных
датчиков, установленных в каждую обмотку электродвигателя. Электродвигатели комплек-
туются температурным датчиком TK («термоконтакт»), работающим по принципу биме-
таллической пластины, или полупроводниковыми температурными датчиками KL («позис-
тор») - PTC-термисторы (терморезисторы с положительным (P) температурным (T) коэф-
фициентом (C)), рассчитанные на работу в диапазоне соответствующему классу F. Данная
защита эффективно защищает электродвигатель от перегрева при работе с изменяющейся
нагрузкой и частотой питания. Если электродвигатель не имеет встроенных «термоконтак-
тов» или «позисторов», то необходимо предусмотреть дополнительную тепловую защиту.
При подключении электродвигателя, в обмотках которого установлены PTC термисторы
(KL) в щите управления устанавливается вспомогательный модуль TUS 100 (PTB 3-53
PTC/A), который осуществляет функции защиты и контроля температуры в обмотках элек-
тродвигателя. Для двух- и трехскоростных электродвигателей предусмотрен двойной ком-
плект термодатчиков для контроля температуры всех обмоток в зависимости от режима ра-
боты.
5.4.
Модуль защиты электродвигателя с позисторами - TUS 100 (Арт. № H80 - 10000). За-
щитное устройство (рис. 2) предназначено для установки в шкаф комплексного распреде-
лительного устройства в невзрывоопасных зонах или в шкаф комплексного распредели-
тельного устройства взрывозащищенного исполнения.

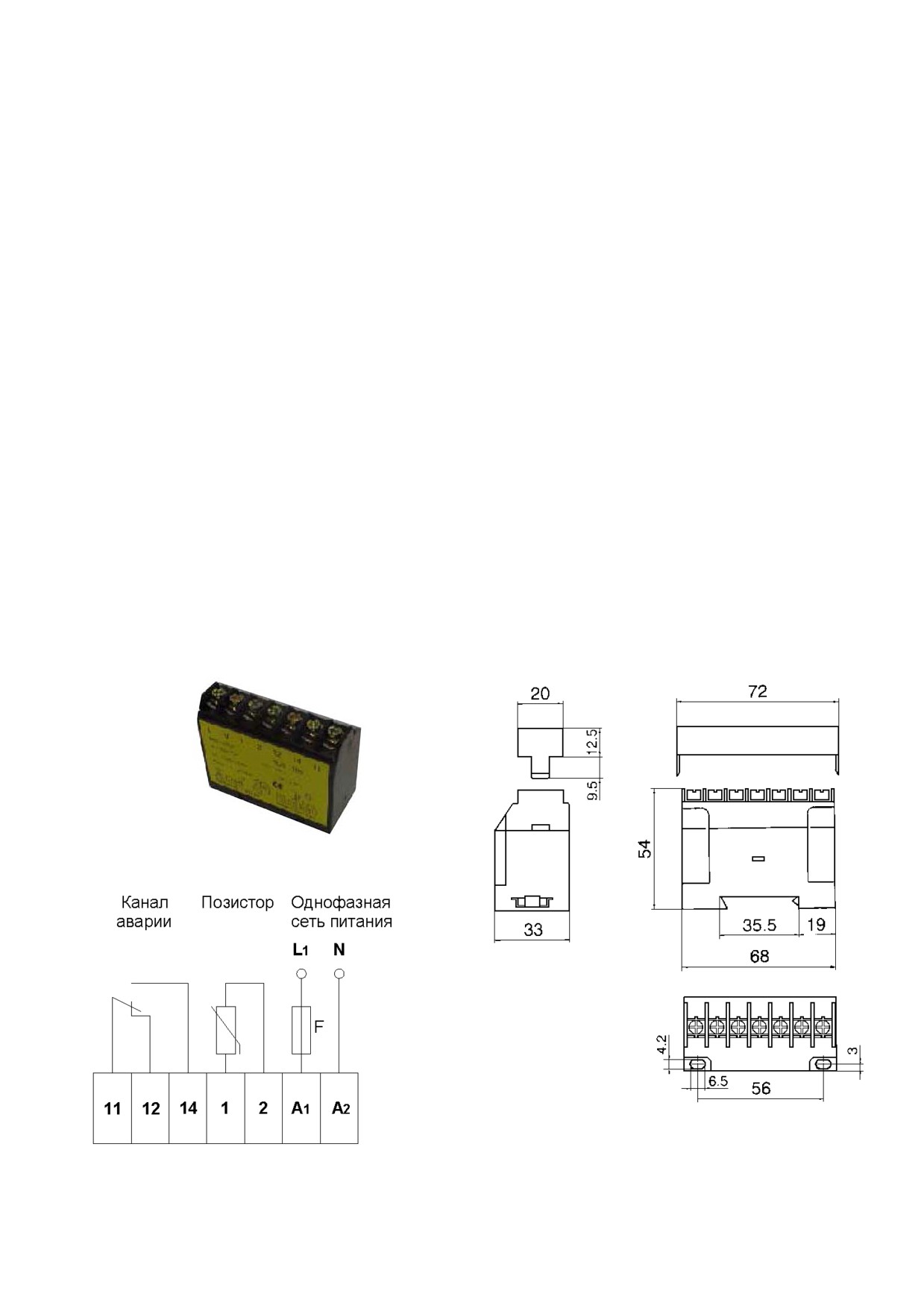

а) общий вид
б) габаритные и присоединительные размеры
в) схема подключения
Рис. 2. Модуль TUS 100 защиты электродвигателя
6

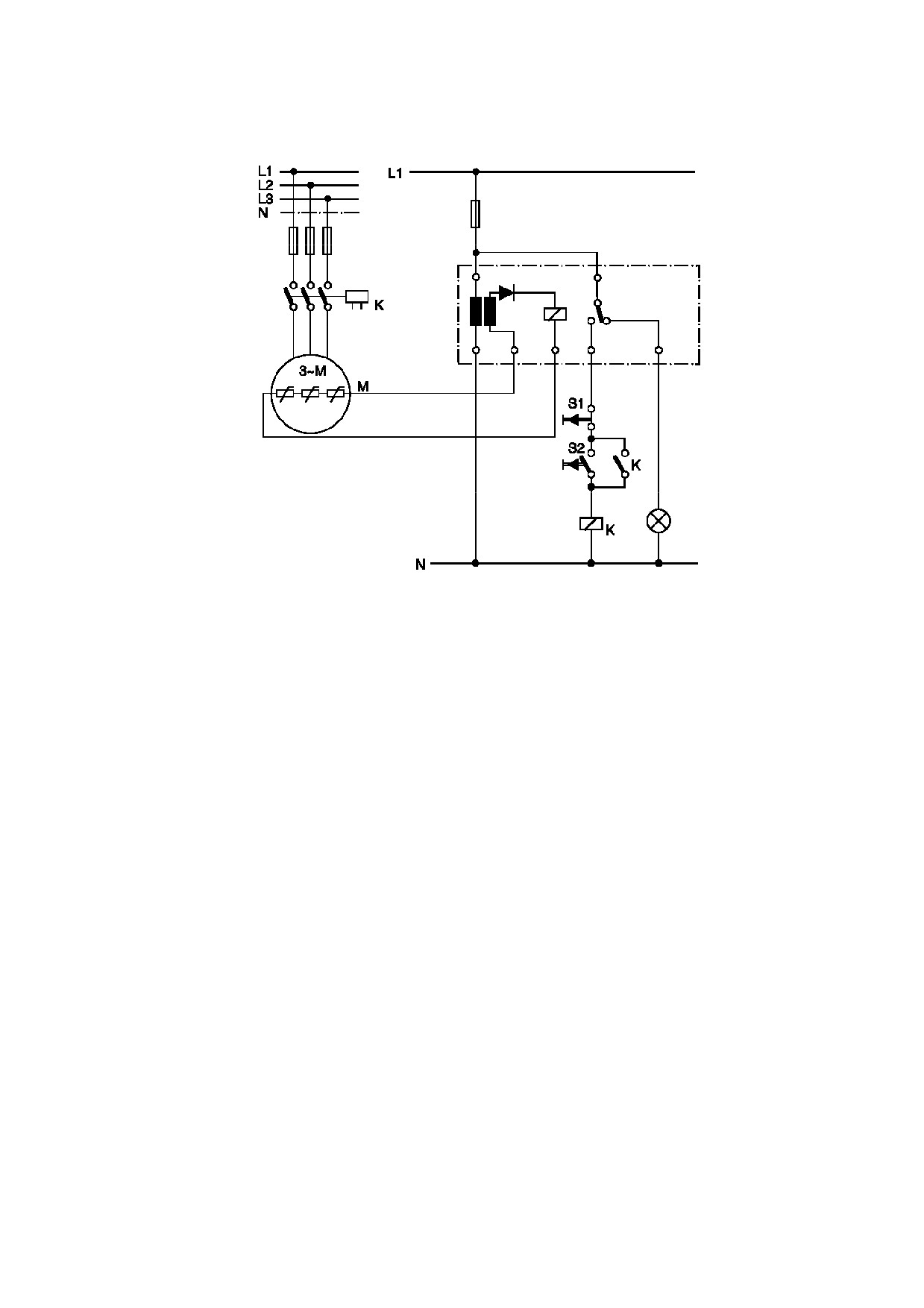

5.5. Пример включения модуль защиты TUS 100 в цепь управления электродвигателем (рис. 3).
TUS 100
Рис. 3. Пример включения модуль защиты TUS 100
6. ВВОД В ЭКСПЛУАТАЦИЮ
6.1. Общие указания
6.1.1. Произвести внешний осмотр электродвигателя. Если при транспортировке были вы-
явлены повреждения, то об этом следует уведомить транспортное предприятие и
фирму поставщику оборудования; в этом случае ввод в эксплуатацию исключается.
6.1.2. Перед вводом в эксплуатацию измерить сопротивление изоляции. При показателях
меньше 0,5 МΩ обмотку необходимо просушить.
6.1.3. Центробежная нагрузка при работе должна составлять минимум 30 % от максимально
допустимой центробежной нагрузки (см. каталог).
6.1.4. Осуществить проверку крепежных соединений.
6.1.5. Провернуть ротор вручную, обратив внимание на присутствие посторонних шумов
при вращении.
6.1.6. Установку и съем элементов привода производить только при помощи специальных
приспособлений. Не забывайте установку защитных устройств от прикосновений. При
монтаже избегайте появления резонансов с частотой, равной частоте вращения, и
двойной сетевой частотой. Произвести проверку натяжения ремней.
6.1.7. При монтаже элементов привода необходимо учитывать балансировку.
6.1.8. Не препятствовать процессу охлаждения.
6.1.9. При хранении свыше 12 месяцев провести проверку состояния смазки. Если в ходе
проверки будет установлено загрязнение смазки (проникновение конденсата ведет к
изменению консистенции смазки), её следует заменить. Независимо от этого замена
смазки должна производится каждые три года.
6.1.10. Произвести подключение питания электродвигателя и цепей защиты согласно прило-
женной документации.
6.1.11. Все электромонтажные работы производятся только обученным квалифицированным
7
персоналом при отключенном двигателе.
6.1.12. Контролируйте превышение допустимых значений параметров питающей сети (на-
пряжение +/- 5 %, частота +/- 2 %, форма кривой, симметрия).
6.1.13. Необходимо обеспечить надежный контакт при подключении питающей сети и за-
щитному заземлению. Пользоваться стандартным инструментом при подключении и
табл. 2 с указанием моментов затяжки клеммных соединений.
6.1.14. В клеммной коробке не должны находится инородные предметы, пылевые отложения
и влага.
6.1.15. Воздушный зазор токопроводящих частей между собой и от земли должен быть
больше 5,5 мм (UN<690В).
6.1.16. Не задействованные кабельные отверстия и крышку клеммной коробки герметично
закрыть.
Таблица 2
Параметры
Значения
Диаметр
М4
М5
М6
М8
М10
М12
М16
резьбы
Момент
0,8 ..1,2
1,8..2,5
2,7..4
5.5..8
9..13
16..20
36..40
усилия, Н
6.2. Подключение питания электродвигателей
6.2.1. Стандартные электродвигатели подразделяются на одно-, двух- и трехскоростные.
При подключении питания двух- и трехскоростных электродвигателей перемычки в
клеммной коробке не устанавливаются, все переключения осуществляются в шкафу
управления.
6.2.2. На внутренней стороне крышки клеммной коробки приведена схема установки пере-
мычек на клеммы электродвигателя.

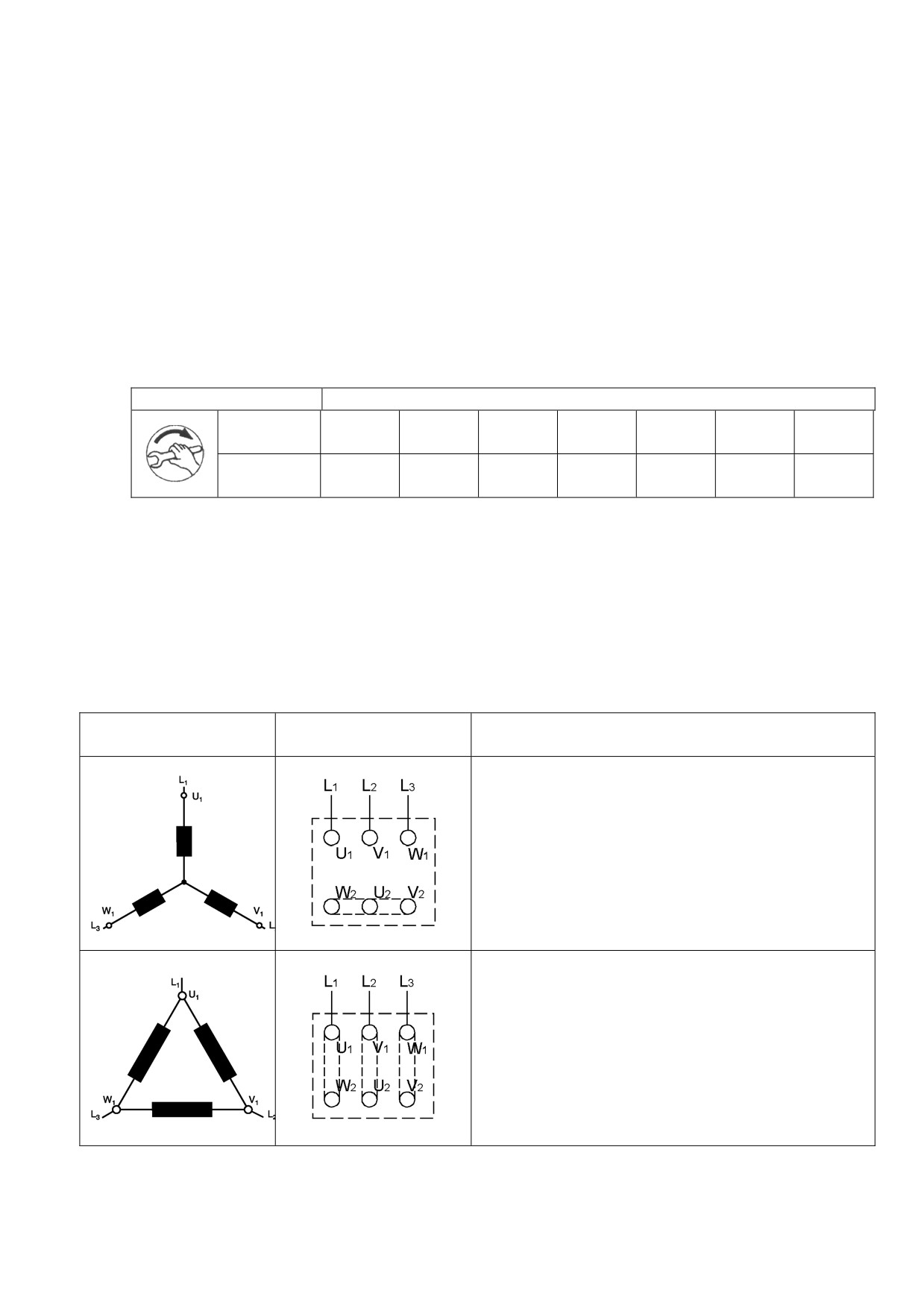

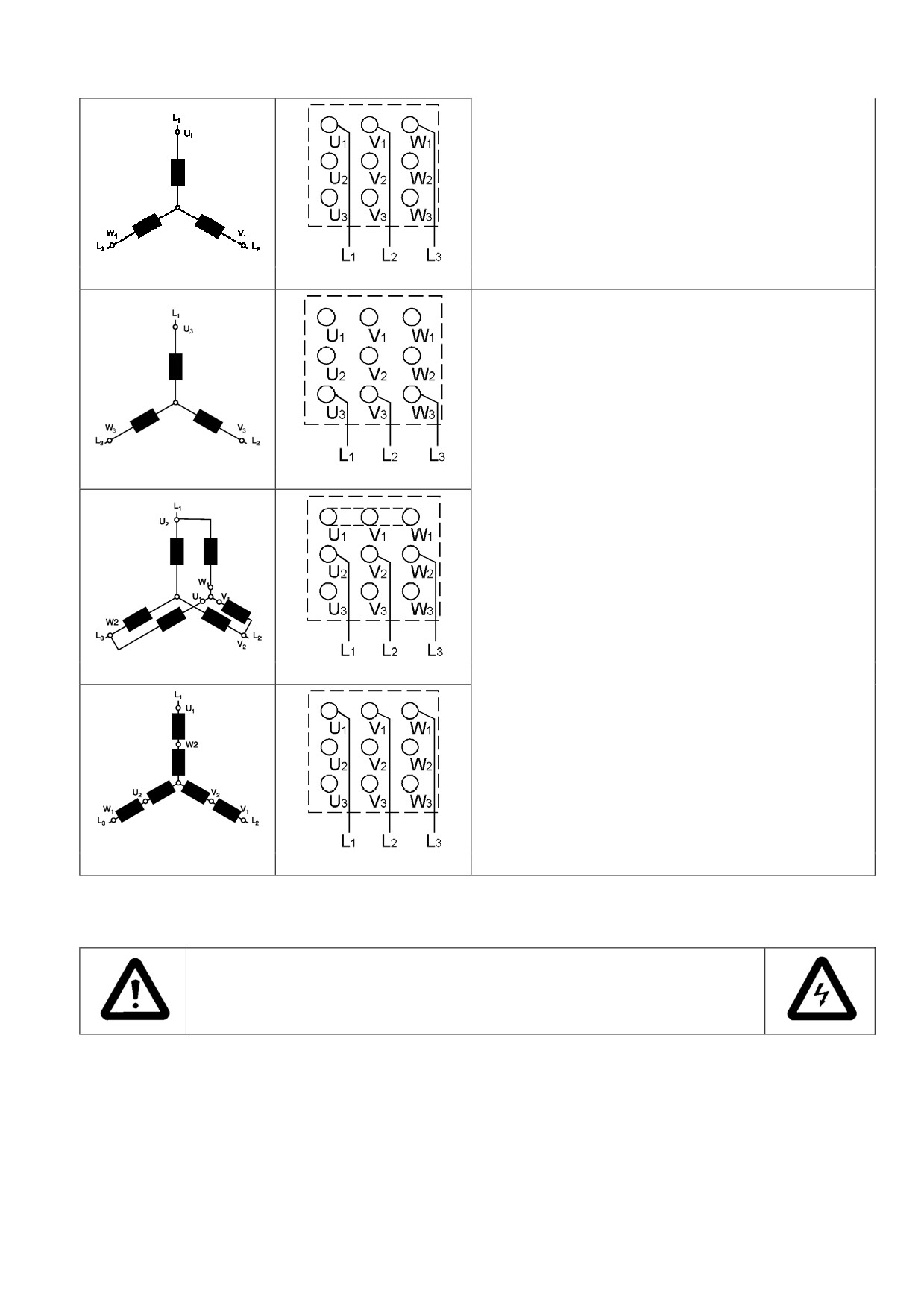

6.2.3. Подключение питания односкоростных электродвигателей (табл. 3)
Таблица 3
Коммутация и
Схема включения
Примечание
подключение
Электродвигатели, у которых на шильде ука-
зано
«230/400V» подключаются по схеме Y
(«звезда») к питающей сети переменного тока:
~380В.
Установите перемычки в соответствии со
схемой коммутации.
Изменение направления вращения осущест-
вляется при помощи перестановки двух сосед-
них фаз.
Электродвигатели, у которых на шильде ука-
зано
«400/690V» подключаются по схеме
(«треугольник») к питающей сети переменного
тока: ~380В.
Установите перемычки в соответствии со
схемой коммутации.
Изменение направления вращения осущест-
вляется при помощи перестановки двух сосед-
них фаз.

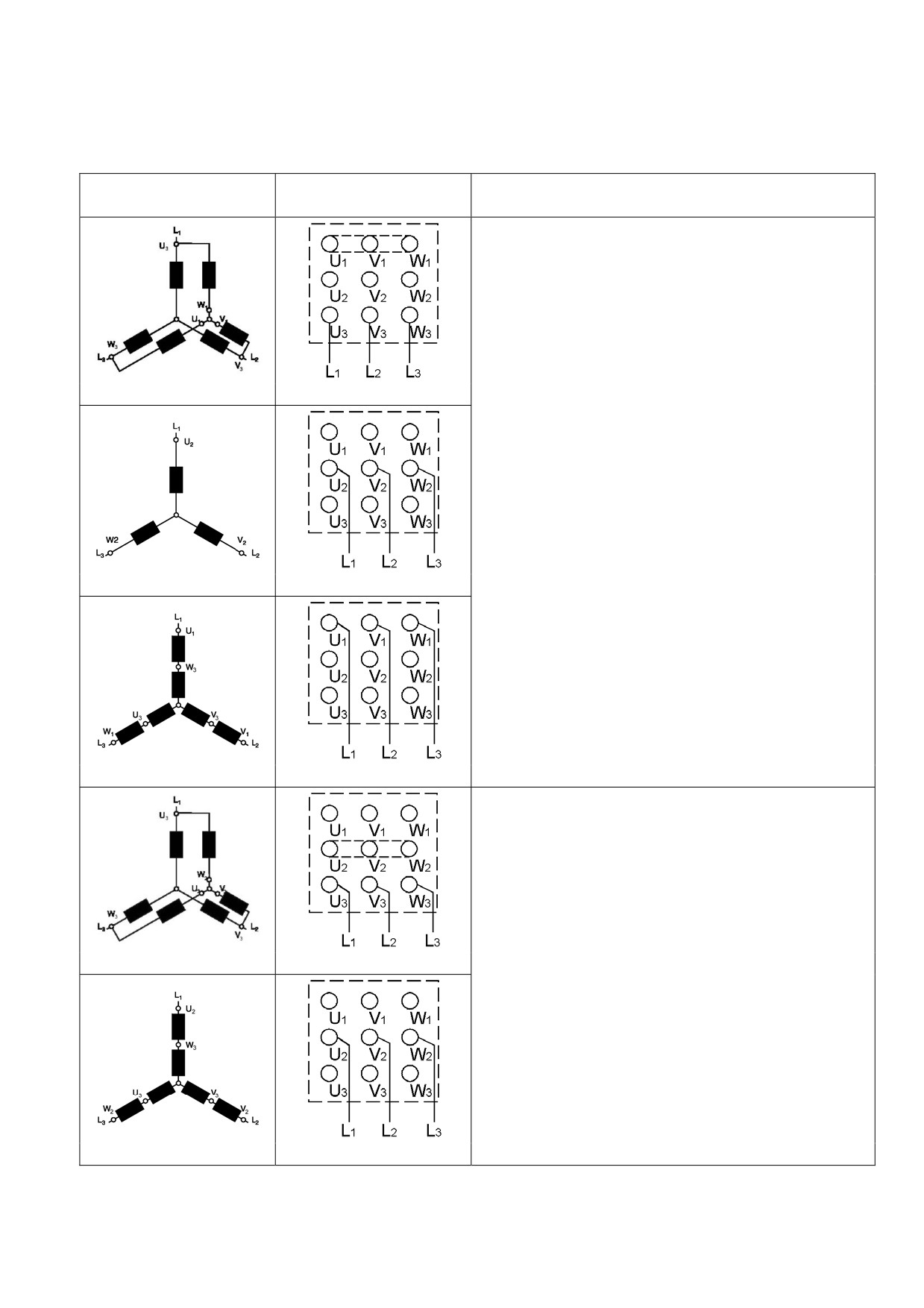

6.2.4. Подключение питания двухскоростных электродвигателей (табл. 4)
8
Таблица 4
Коммутация и
Схема включения
Примечание
подключение
Электродвигатели с изменением числа пар
полюсов и передаточным отношением: 1:2.
Двухскоростные электродвигатели подклю-
чаемые по схеме Y/YY («Даландер») к питаю-
щей сети переменного тока: ~380В.
Электродвигатель предназначен для работы
с повышенной (а) и пониженной частотой вра-
а)
а)
щения (б).
Изменение направления вращения осущест-
вляется при помощи перестановки двух сосед-
них фаз.
Примечание: перемычки в клеммной короб-
ке не устанавливаются, если электродвигатель
подключен к щиту управления типа MSD2-D
TR.
б)
б)
Электродвигатели с двумя разделенными
обмотками и передаточным отношением: 1:1,5
(или 1,33).
Двухскоростные электродвигатели, подклю-
чаемые по схеме Y/Y к питающей сети пере-
менного тока: ~380В.
Электродвигатель предназначен для работы
в)
в)
с повышенной (в) и пониженной частотой вра-
щения (г).
Изменение направления вращения осущест-
вляется при помощи перестановки двух сосед-
них фаз.
г)
г)
Электродвигатели с возможностью изменять
частоту вращения путем переключения схем
включения Y/при питании от сети переменно-
го тока: ~380В.
Электродвигатель предназначен для работы
с повышенной (д) и пониженной частотой вра-
щения (е).
Изменение направления вращения осущест-
д)
д)
вляется при помощи перестановки двух сосед-
них фаз.
Примечание: перемычки в клеммной короб-
ке не устанавливаются, если электродвигатель
подключен к щиту управления типа MSD2 TR.
е)
е)
9
6.2.5. Подключение питания трехскоростных электродвигателей (табл. 5)
Таблица 5
Коммутация и
Схема включения
Примечание
подключение
Для электродвигателей с вариацией числа
полюсов 8/6/4.
Изменение частоты вращения осуществляет-
ся путем переключения схем включения
Y/Y/YY при питании от сети переменного
тока: ~380В.
Электродвигатель предназначен для работы
с повышенной (а), средней (б) и пониженной
а)
а)
частотой вращения (в).
Изменение направления вращения осущест-
вляется при помощи перестановки двух сосед-
них фаз.
Примечание: перемычки в клеммной короб-
ке не устанавливаются, если электродвигатель
подключен к щиту управления типа MSD3 TR.
При наличии двух пар выходов под термо-
б)
б)
контакты или позисторы, их необходимо вклю-
чить в цепь защиты последовательно.
в)
в)
Для электродвигателей с вариацией числа
полюсов 8/4/2.
Изменение частоты вращения осуществляет-
ся путем переключения схем включения
Y/Y/YY при питании от сети переменного
тока: ~380В.
Электродвигатель предназначен для работы
с повышенной (г), средней (д) и пониженной
г)
г)
частотой вращения (е).
Изменение направления вращения осущест-
вляется при помощи перестановки двух сосед-
них фаз.
Примечание: перемычки в клеммной короб-
ке не устанавливаются, если электродвигатель
подключен к щиту управления типа MSD3 TR.
При наличии двух пар выходов под термо-
д)
д)
контакты или позисторы их необходимо вклю
10
контакты или позисторы, их необходимо вклю-
чить в цепь защиты последовательно.
е)
е)
Для электродвигателей с вариацией числа
полюсов 12/6/4.
Изменение частоты вращения осуществляет-
ся путем переключения схем включения
Y/YY/Y при питании от сети переменного
тока: ~380В.
Электродвигатель предназначен для работы
с повышенной (ж), средней (з) и пониженной
частотой вращения (и).
ж)
ж)
Изменение направления вращения осущест-
вляется при помощи перестановки двух сосед-
них фаз.
Примечание: перемычки в клеммной короб-
ке не устанавливаются, если электродвигатель
подключен к щиту управления типа MSD3 TR.
з)
з)
При наличии двух пар выходов под термо-
контакты или позисторы, их необходимо вклю-
чить в цепь защиты последовательно.
и)
и)
Внимание! При подключении обратите особое внимание на маркировку подключенных к
клеммам проводов, идущих от обмоток электродвигателя.
При проведении любых электромонтажных работ необходимо
соблюдать инструкции и требования по технике безопасности.
Эксплуатация электродвигателя при отсутствии заземления
запрещена.
6.3. Пробный пуск. Перед пуском необходимо удостовериться в правильном подключении
питания электродвигателя, а также защитного заземления. На непродолжительное время
(3 - 5 секунд) включить вентилятор и проконтролировать направление вращения рабоче-
го колеса (должно соответствовать стрелке, показывающей направление вращения). При
неправильном вращении необходимо изменить очередность подключения полюсов элек-
тродвигателя, соблюдая при этом требования по технике безопасности.
11
6.4. Проверка потребления тока. При первом запуске по достижению рабочего числа обо-
ротов (скорости вращения) вентилятора измерить потребление тока и сравнить с задан-
ным значением тока двигателя и вентилятора (см. табличку с паспортными данными).
При ступенчатом переключении частоты вращения необходимо проверить потребление
тока каждой ступени. При длительном превышении тока (перегрузке) двигатель необхо-
димо тотчас отключить от сети. При пусковых испытаниях двигателя необходимо сле-
дить за тем, чтобы максимально допустимая частота включений, заданная производите-
лем двигателя, не была бы превышена.
Не допускайте превышения номинального тока потребления!
6.5. Проверка тишины хода. Необходимо проверить работу вентилятора на тишину хода.
При работе не должно быть никаких необычных вибраций и колебаний. Проверить под-
шипник качения на нетипичные для него шумы.
6.6. Проверка натяжения клинового ремня. Спустя 1-2 часа работы необходимо прове-
рить натяжение ремней согласно инструкции и при необходимости произвести дополни-
тельное их натяжение.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. Общие указания. Электродвигатели состоят из опасных, токопроводящих и вращающихся
деталей и поверхностей с повышенной температурой. Все работы, связанные с транспорти-
ровкой, подключением, вводом в эксплуатацию и техническим обслуживанием двигателя,
производятся квалифицированным, ответственным персоналом (соблюдая VDE 0105; IEC
364). Запуск и эксплуатация электродвигателей без устройств защиты запрещены.
7.2. Проведение регламентных работ. При проведении регламентных работ необходимо обяза-
тельно обесточить электродвигатель. Осмотр проводится согласно графику регламентных
работ. В случае сильного загрязнения поверхности электродвигателя необходимо удалить
эти отложения. Отверстия в корпусе для отвода конденсата воды время от времени необхо-
димо открывать. Замена смазки и подшипников, независимо от проведения регламентных
работ, осуществляется по истечении трехлетнего срока эксплуатации. При замене составных
элементов электродвигателя необходимо использовать только оригинальные запасные части
(например, прокладки уплотнения или соединительные детали), исключения составляют
стандартные комплектующие (например, равноценные шарикоподшипники).
7.3. Ремонт и техническое обслуживание. Перед проведением технического обслуживания или
при проведении ремонтных работ необходимо соблюдать правила техники безопасности:
-
обесточить электродвигатель, отключив его полностью от питающей сети;
-
не допускается проведение работ при движении рабочего колеса; убедитесь в его
остановке;
-
убедитесь, что исключен неконтролируемый пуск вентилятора во время проведе-
ния работ по техобслуживанию (например, за счет установки разъединителя сети);
-
проверьте температуру поверхности, во избежание получения ожога;
-
удалите посторонние отложения с вентилятора и электродвигателя, соблюдая меры
предосторожности.
12
7.4. Повышенный шум вентилятора. При перемещении воздушной среды на поверхности вен-
тилятора и электродвигателя образуются инородные отложения, которые необходимо перио-
дически удалять. Для этого в ходе регламентных работ происходит осмотр и очистка элемен-
тов вентиляционного агрегата от инородных отложений. Периодичность проведения регла-
ментных работ устанавливается в индивидуальном порядке в зависимости от условий экс-
плуатации. При очистке не допускается применение агрегатов для очистки, работающих под
высоким давлением (например, очиститель с направленной струей пара)!
8. ЭКСПЛУАТАЦИЯ
8.1. При появлении постороннего шума, отличного от нормального режима работы, а также по-
вышении температуры или увеличении вибрации необходимо обесточить электродвигатель.
Определить причину, вызвавшую неисправность. Сообщить характер и причину неисправно-
сти поставщику оборудования.
8.2.Запрещается эксплуатация электродвигателей не по назначению:
-
работа электродвигателя вне указанного диапазона температур, т.е. при температу-
рах окружающей среды ниже минус 20 °C и выше плюс 40 °C;
-
эксплуатация в условиях агрессивных сред;
-
работа в условиях сильной загрязненности.
8.3. Эксплуатация не по назначению может привести: к человеческим увечьям, материальному
ущербу, поломке рабочего колеса, разрушению конструкции, пожару и повышенному искро-
образованию. Последствиями могут являться:
-
повреждения подшипников;
-
коррозия;
-
дисбаланс;
-
вибрация;
-
деформация и т.д.
9. СВЕДЕНИЯ О ТРАНСПОРТИРОВАНИИ И ХРАНЕНИИ
9.1. Электродвигатели должны транспортироваться в заводской упаковке или установленными на
оборудовании в закрытых контейнерах автомобильным, железнодорожным, речным и мор-
ским транспортом без ограничения расстояний в соответствии с правилами перевозок, дейст-
вующими на этих видах транспорта.
9.2. Условия хранения и транспортирования в части воздействия климатическим факторов - 3 по
ГОСТ 15150.
9.3. Срок хранения не более 6 месяцев.
9.4. Не допускать внешних механических воздействий; бросать и кантовать категорически вос-
прещается.
9.5. Рым - болты и грузовые петли служат исключительно для транспортировки оборудования,
дополнительные части или грузы не навешивать. Перед вводом в эксплуатацию фиксирую-
щие приспособления для транспортировки удалить. Неисправное оборудование с выявлен-
ными повреждениями эксплуатировать запрещено.
13
Приложение 1
Габаритные и присоединительные размеры
Исполнение: IM B3
Типоразмер: 56 - 90
Размеры, мм
Типоразмер
A
AA
AB
AC
B
BB
C
CA
H
HA
HD
HF
K
KA
56
90
25
110
116
71
87
36
53
56
6
157
78,5
58
9
63
100
27
120
118
80
96
40
66
63
7
164
78,5
7
10
71
112
30,5
132
139
90
106
45
83
71
7
182
88,5
7
10
80
125
30,5
150
156,5
100
118
50
94
80
8
200
97,5
9,5
13,5
90
140
30,5
165
173,6
100
143
56
143
90
10
218
105,5
10
14
Размеры, мм
Типораз-
W1
мер
L
LC
LD
LG
LK
/
D
DA
E
EA
F
FA
G
GB
GD
GF
W2
56
177
200
69,5
75
32
9
9
20
20
3
3
7.2
7.2
3
3
63
203
232
69,5
75
32
P11
11
11
23
23
4
4
8,5
8,5
4
4
71
240
278
63,5
75
32
/
14
14
30
30
5
5
11
11
5
5
80
273
324
63,5
75
32
P16
19
19
40
40
6
6
15,5
15,5
6
6
90
331
369
79
75
32
24
19
50
40
8
6
20
15,5
7
6
14
Исполнение: IM B3
Типоразмер: 100 - 160
Размеры, мм
Типоразмер
A
AA
AB
AC
B
BB
C
CA
H
HA
HD
HF
K
KA
100L
160
42
196
196
140
176
63
125
100
12
229
78
12
16
112M
190
46
226
219,5
140
176
70
141
112
12
254
91
12
16
132S
216
53
266
259
140
180
89
163
132
15
296
107
12
16
132M
216
53
266
259
178
218
69
125
132
15
296
107
12
16
160M
254
60
300
314
210
256
108
183
160
18
351
127
15
19
160L
254
60
300
314
254
300
108
139
160
18
251
127
15
19
Размеры, мм
Типоразмер
L
LC
LD
LG
LK
W
D
DA
E
EA
F
FA
G
GB
GD
GF
100L
373
438
102
120
42
29
28
24
60
50
8
8
24
20
7
7
112M
393
461
102
120
42
29
28
24
60
50
8
8
24
20
7
7
132S
454
552
129
140
42
29
38
38
80
80
10
10
33
33
8
8
132M
454
552
129
140
42
29
38
38
80
80
10
10
33
33
8
8
160M
588
721
161
165
54
38
42
42
110
110
12
12
37
37
8
8
160L
588
721
161
165
54
38
42
42
110
110
12
12
37
37
8
8
15
Исполнение: IM B3
Типоразмер: 180 - 200
Размеры, мм
Типоразмер
A
AA
AB
AC
AG
AS
B
B`
BB
BE
C
CA
CA`
H
180 M
279
66
342
364
104
99
241
-
285
75
121
214
-
180
180 L
279
66
342
364
104
99
279
241
323
75
121
214
252
180
200 LK, L
318
80
392
404
129
109
305
-
385
90
133
245
-
200
Размеры, мм
Типоразмер
HA
HB
HD
K
L
LC
LD
LD`
LL
W
X
XB
180 M
22
398
449
15
672
796
285
419
179
2×M40× 1,5
70
150
180 L
22
398
449
15
710
834
285
457
179
2×M40× 1,5
70
150
200 LK, L
28
448
506
19
777
903
293
498
198
2×M40× 1,5
80
165
Размеры, мм
Типоразмер
D
E
F
GA
GC
DB
DA
EA
FA
DC
180 M
48k6
110
14h9
51,5
51,5
M16
48k6
110
14h9
M16
180 L
48k6
110
14h9
51,5
51,5
M16
48k6
110
14h9
M16
200 LK, L
55m6
110
16h9
59
59
M20
55m6
110
16h9
M20
16
Приложение 2

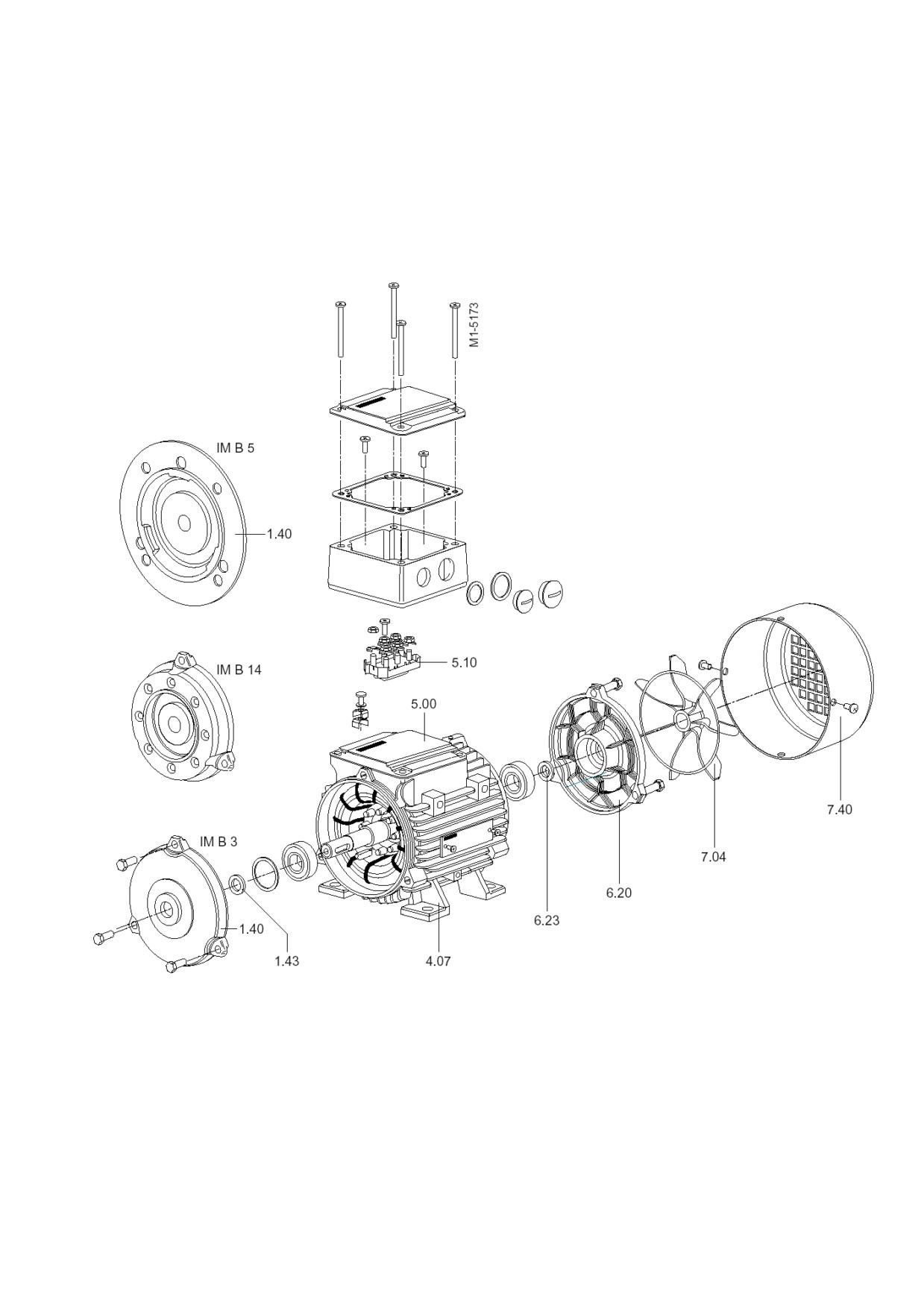

Устройство электродвигателя
Исполнение: IM B3
Типоразмер: 56 - 90
17
Исполнение: IM B3
Типоразмер: 100 - 160
18

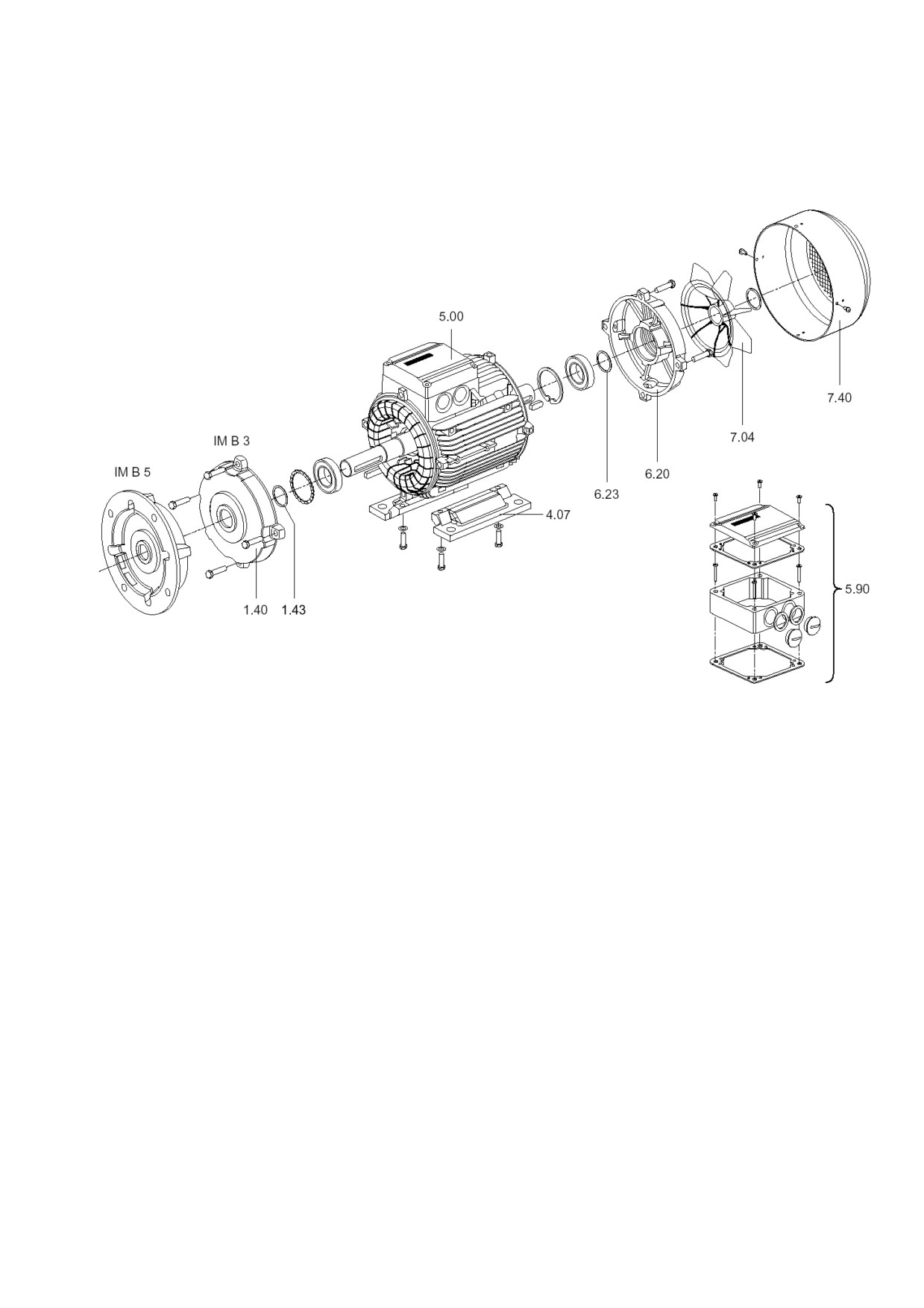

Исполнение: IM B3
Типоразмер: 180 - 200
19



















///////////////////////////////////////







источники информации - http://16.rospotrebnadzor.ru/, https://www.gks.ru/, https://rosreestr.ru/
