Fishfinder 300C. Краткое руководство по эксплуатации





Fishfinder 300C
краткое руководство
по эксплуатации
Начало работы
Советы и кнопки быстрого
Основные разделы
доступа Fishfinder 300C
Нажмите кнопку HOME на любом
Использование клавиш: стр. 3
экране, чтобы вернуться на главный
Настройка параметров сонара: стр. 6
экран.
Экран Flasher: стр. 8
Чтобы настроить дополнительные
параметры, нажмите MENU в любом
Экран раздельного увеличения: стр. 9
из главных экранов.
Экран показаний приборов: стр. 10
Нажмите и отпустите кнопку
Экран журнала температуры: стр. 11
ПИТАНИЕ, чтобы настроить
параметры экрана.
Изменение конфигурации Fishfinder 300C:
стр. 12
Используемые обозначения
Начальная настройка Fishfinder 300C:
Если в руководстве сказано “выберите”
стр. 16
элемент, вам нужно либо нажать на кнопку,
либо сперва нажать на верхнюю или нижнюю
Приложение: стр. 15
стрелки МАНИПУЛЯТОРА, а затем
нажать SELECT. Небольшие стрелочки
в тексте (>) означают, что каждый из
перечисленных пунктов следует выполнять
в указанном порядке. Например, указание
“выберите MENU > Увелич.,” означает,
что нужно нажать на кнопку MENU, затем,
нажимая на верхнюю или нижнюю стрелку
МАНИПУЛЯТОРА, выделить Увелич. и
нажать SELECT.
Включение Fishfinder 300C
Использование режима
Нажмите и удерживайте кнопку
Симулятор
ПИТАНИЕ, до тех пор, пока
Если датчик не подключен, данные на
не раздастся сигнал и не появится
экране не отображаются. Используйте
главный экран.
режим “Симулятор” для практики и
обучения работе на Fishfinder 300C.
Примечание: При первом
включении Fishfinder 300C необходимо
Внимание: В режиме “Симулятор”
выбрать язык, единицы измерения и
значения глубины, температуры,
цветовую схему (стр.16).
скорости не являются реальными
величинами.
Чтобы отрегулировать уровень
подсветки:
Чтобы включить режим симулятора,
1. Нажмите и быстро отпустите кнопку
выполните следующие действия:
ПИТАНИЕ.
На главном экране выберите Конфигурац.
2. Нажмите правую или левую стрелку
> Система > Симулятор > Вкл..
МАНИПУЛЯТОРА, затем нажмите
SELECT.
Настройка дневного/ночного
режима:
1. Нажмите и быстро отпустите кнопку
ПИТАНИЕ.
2. Нажмите нижнюю стрелку
МАНИПУЛЯТОРА, чтобы выделить
панель режима День/Ночь.
3. Нажмите правую или левую стрелки
МАНИПУЛЯТОРА, затем нажмите
SELECT.
Основные сведения

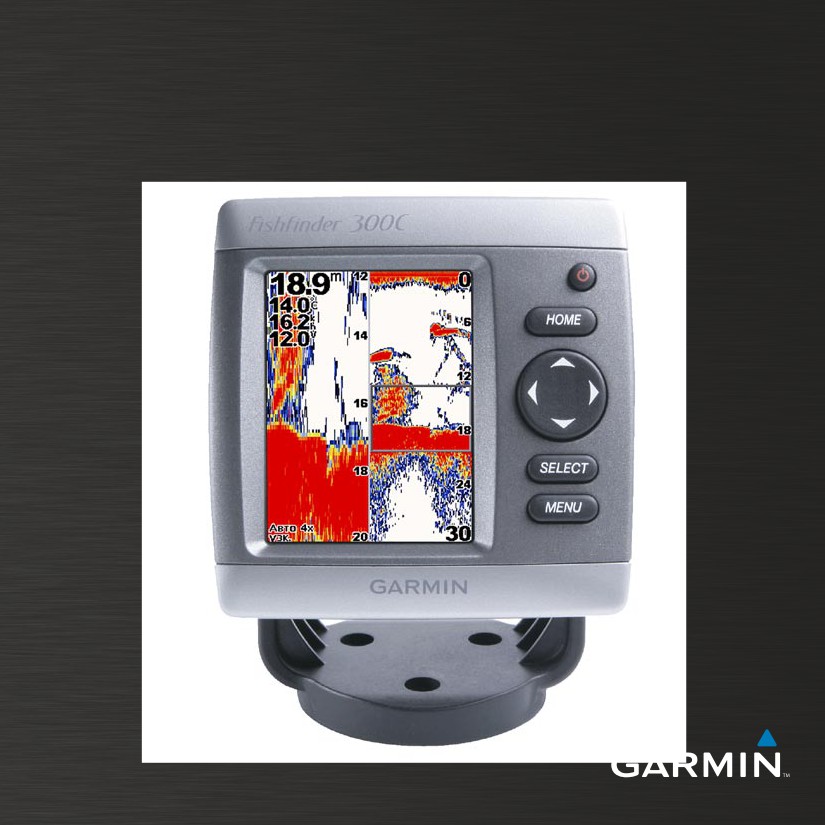

Использование клавиш Fishfinder 300C
Питание/
ПИТАНИЕ/ПОДСВЕТКА — нажмите и удерживайте,
Подсветка
чтобы включить или выключить устройство. Нажмите и
отпустите кнопку, чтобы настроить подсветку и режим
Главный
устройства.
экран
HOME — нажмите, чтобы вернуться на главный экран.
Манипу-
МАНИПУЛЯТОР — используйте верхнюю, нижнюю,
лятор
левую или правую стрелку, чтобы выделить необходимую
Выбрать
опцию меню или ввести данные.
SELECT — нажмите, чтобы выбрать выделенные элементы
Меню
или подтвердить сообщения на экране.
MENU — нажмите для получения доступа к
дополнительным настройкам или для возвращения на предыдущий экран.
Описание главного экрана
Полн.экран — графическое отображение показаний сонара в
полноэкранном режиме. (стр. 4).
Проблеск — альтернативный режим визуализации показаний сонара;
данные датчика отображаются в виде круговой диаграммы (стр. 8).
Раздельно увелич. — режим раздельного увеличения: справа
отображается полная картина показаний сонара, слева — участок дна с
заданным уровнем увеличения (стр. 9).
3
Числа — отображение таблицы с числовыми показаниями приборов (стр. 10).
Журн.темп. — при использовании совместимого датчика или сенсора показывает
настраиваемый график температуры воды (стр. 11).
Конфигурац. — настройка параметров Fishfinder 300C (стр. 12).
Описание полноэкранного режима
На главном экране выберите Полн. экран для полноэкранного отображения показаний
сонара. Шкала глубин с правой стороны экрана показывает глубины, на которых находятся
обнаруженные объекты. Изображения объектов на экране прокручиваются против часовой
стрелки. Цвета указывают на силу отраженного сигнала. (Если используется белая цветовая
схема, красный обозначает наибольшую силу отраженного сигнала, а черный - наименьшую.)
Глубина, температура,
скорость течения и
напряжение батареи
Зафиксированные
объекты
Диапазон
Дно
Режим датчика
Диапазон
Луч
Для установки диапазона шкалы
Чтобы выбрать узкий или широкий
глубины с правой стороны экрана:
луч сонара:
В полноэкранном режиме нажмите правую
1. Выберите на главном экране Полн.
или левую стрелку МАНИПУЛЯТОРА,
экран > MENU > Луч.
чтобы задать шкалу глубин. Выберите
2. Выберите Широкий или Узкий.
Авто диапазон для автоматической
Выберите Широкий, чтобы увидеть
настройки шкалы, в зависимости от того,
более крупную область. Выберите
на какой глубине находится судно.
Узкий, чтобы увидеть более детальное
Или на главном экране выберите
изображение.
Полн. экран > MENU > Диапазон
> Ручной диапазон. С помощью
Увеличение
МАНИПУЛЯТОРА задайте шкалу
Чтобы выбрать увеличение экрана:
глубин.
1.
На главном экране выберите Полн.
экран > MENU > Увелич..
Усиление
2.
Выберите Нет увеличения, 2x, или 4x.
Чтобы установить
Выберите Фиксация дна фиксация
чувствительность (усиление)
окна увеличения по дну. Выберите
приемника сонара:
Раздельно увелич., чтобы перейти к
1. Выберите на главном экране Полн.
экрану изменения масштаба (стр. 9).
экран > MENU > Усиление.
2. Выберите Ручное усиление или
Авто усиление. Если выбрано
Ручное усиление, нажмите правую
или левую стрелку МАНИПУЛЯТОРА
чтобы выделить значение усиления
и нажмите SELECT. Для более
детального отображения установите
большее значение для усиления. Если
экран зашумлен, уменьшите усиление.
Масштаб глубины
Символы рыб — задайте для сонара
метод интерпретации зафиксированных
Изм.масшт.изобр.глубины отображается
объектов в толще воды.
только при выборе 2-х или 4-х кратного
увеличения.
Зафиксированные объекты
отображаются в качестве символов
Для выбора глубины просмотра:
с фоновой информацией, что
1. На главном экране выберите Полн.экран
позволяет лучше различать рыб в толще
> MENU > Изм. масшт. изобр. глубины.
воды.
2. Выберите Ручной масштаб глубины
Зафиксированные объекты в толще
или Авто масштаб глубины. Если
воды отображаются в виде
выбрано Вручную, нажмите правую или
символов вместе с фоновой
левую стрелку МАНИПУЛЯТОРА, чтобы
информацией. Для каждого символа
задать диапазон глубин, затем нажмите
указывается также глубина.
SELECT.
Зафиксированные объекты в толще
воды отображаются в виде
Лин. глуб.
символов без показа фоновой
Для обращения к определенной
информации.
глубине на экране:
Зафиксированные объекты в толще
1. На главном экране выберите Полн.
воды отображаются в виде
экран > MENU > Линия глубины.
символов без показа фоновой
2. Выберите Выкл. или Вкл.. Если выбрано
информации. Для каждого символа
указывается глубина.
Вкл., нажмите верхнюю или нижнюю
стрелку МАНИПУЛЯТОРА для настройки
Скор. прокрутки — настройка частоты
линии глубины, затем нажмите SELECT.
сканирования сонара справа налево
(Увелич.прокрутка, Быстро, Средне
Настр. Сонара
или Медленно). Если используется
Изменение параметров сонара:
датчик скорости, выберите Авто, чтобы
скорость сканирования автоматически
На главном экране выберите Полн. экран >
подстраивалась под скорость судна
MENU > Настр. сонара.
относительно воды.
Цвет. схема — выберите Белый или
Голубой цвет. Изменяет фон экранов
сонара.
Шум поверхн. — показывает или скрывает сигнал сонара от поверхности воды.
Скрывает шум поверхности воды, что позволяет минимизировать помехи.
Белая линия — выделяет самый сильный сигнал от дна для определения уровня
твердости объектов. Выс. — наиболее чувствительный параметр. Почти все сильные
обратные сигналы выделяются белым. Если выбран параметр Низк., только самые
сильные обратные сигналы выделяются белым

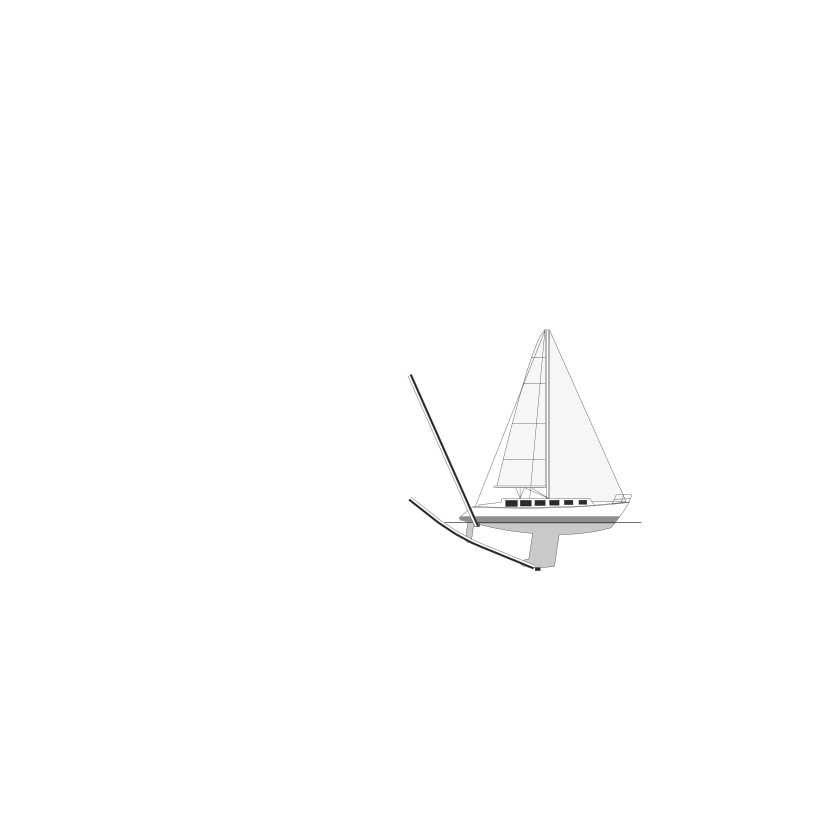

Смещ. киля (доступно если крыльчатка не подключена; если крыльчатка подключена - см.
Датчик ниже) — отображает данные смещения поверхности для глубины киля, что
позволяет измерять глубину от дна киля, а не от датчика. Введите положительное число
для смещения киля. Можно ввести отрицательное число, чтобы компенсировать глубокую
осадку большого судна. Используйте стрелки МАНИПУЛЯТОРА, чтобы настроить
смещение киля, затем нажмите SELECT.
Датчик на поверхности
Введите положительное число
(+), чтобы указать глубину
под килем.
Датчик на глубине киля
Введите отрицательное число
(-), чтобы указать глубину
от поверхности воды.
Датчик (доступно если крыльчатка подключена) — Выберите Смещ. киля для
отображения данных смещения поверхности для глубины киля. Установить как описано
выше.
Выберите Калибр.скор.отн.воды для калибровки датчика с функцией определения
скорости или крыльчатки. Следуйте указаниям на экране для выполнения калибровки.
Числа — показывает или скрывает значения температуры, скорости течения (при наличии
датчика с функцией определения скорости или крыльчатки) и напряжения батареи.
Описание экрана Проблеск
На главном экране выберите Проблеск для
Напряжение
отображения информации сонара на круговой
батареи
шкале глубин. Шкала отображает то, что
находится под судном. Шкала глубин имеет
Глубина
вид кольца, которое начинается в верхней
показаний
части и продолжается далее по часовой
сонара
стрелке. При получении информации с
указанной глубины эти данные начинают
Глубина на
мигать на шкале. Цвета указывают на
текущей
различную силу отраженного сигнала.
позиции
(Для цветовой схемы по умолчанию (белой):
красный — наибольшая сила отраженного
Для изменения параметров диапазона,
сигнала; голубой — наименьшая сила
усиления, луча или сонара нажмите MENU
сигнала; белый — отсутствие отраженного
(см. стр. 5).
сигнала)
Описание экрана раздельного увеличения
На главном экране выберите Разд.Увелич. для просмотра полных данных сонара в одной части
экрана и интересующего вас участка при большем увеличении — в другой.
Глубина,
температура,
скорость течения и
напряжение батареи
Окно
Шкала глубин
увеличения
Диапазон
при увеличении
Режим датчика
Для изменения параметров диапазона, усиления, луча, масштаба изображения, линии глубины
или сонара нажмите MENU, как описано на стр. 5.

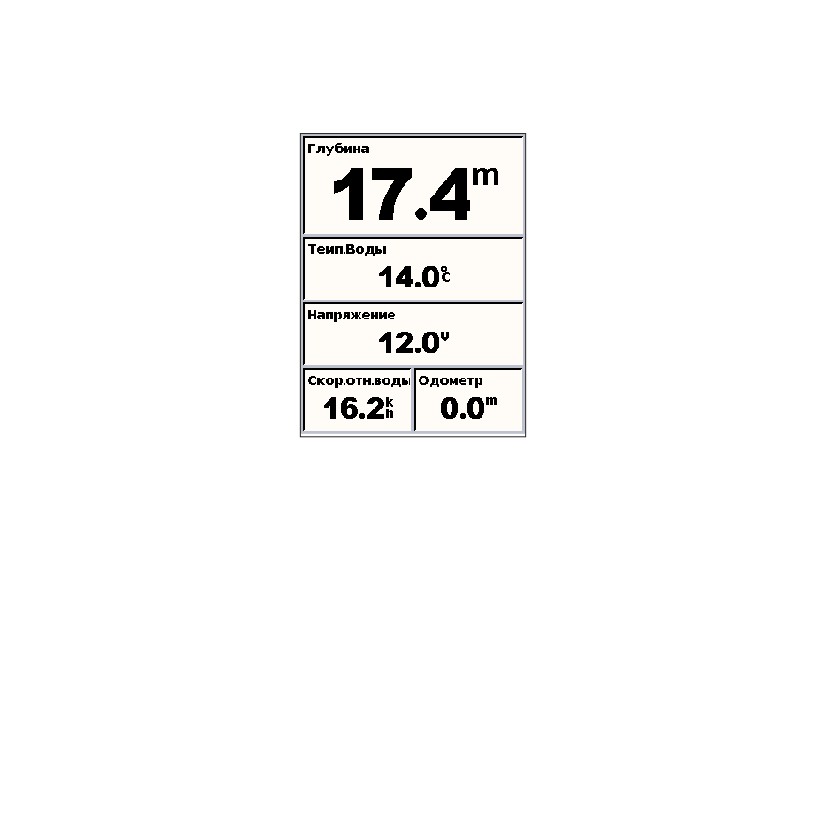

Описание экрана данных
Экран данных отображает поля данных с важной числовой информацией вместо диаграммы.
Отображаемая информация зависит от возможностей датчика.
Все датчики сонара показывают глубину. При использовании температурных датчиков
отображается поле “Темп. воды”. При использовании датчика с функцией определения
скорости или крыльчатки отображаются поля “Скорость отн. воды” и “Одометр”.
Сброс значений одометра:
На главном экране выберите Числа > MENU > Сброс значений одометра > Да.
10
Описание экрана журнала температуры
При использовании температурного датчика на экране журнала температуры можно
просмотреть журнал графика изменений температурных значений во времени. По мере
получения данных график прокручивается влево.
Температура и
глубина
Диапазон
температур
Истекшее
время
Продолжительность
Чтобы настроить временную шкалу на графике:
1. На главном экране выберите Журн.темп. > MENU > Продолж.
2. Нажмите верхнюю или нижнюю стрелку МАНИПУЛЯТОРА, затем нажмите SELECT.
Чтобы настроить шкалу температур на графике:
1. На главном экране выберите Журн.темп. > MENU > Масштаб.
2. Нажмите верхнюю или нижнюю стрелку МАНИПУЛЯТОРА, чтобы выбрать диапазон
температур, затем нажмите SELECT.
11
Мелкая вода — устанавливает
Описание экрана
подачу сигнала, когда глубина меньше
конфигурации
определенного значения. Если выбрано

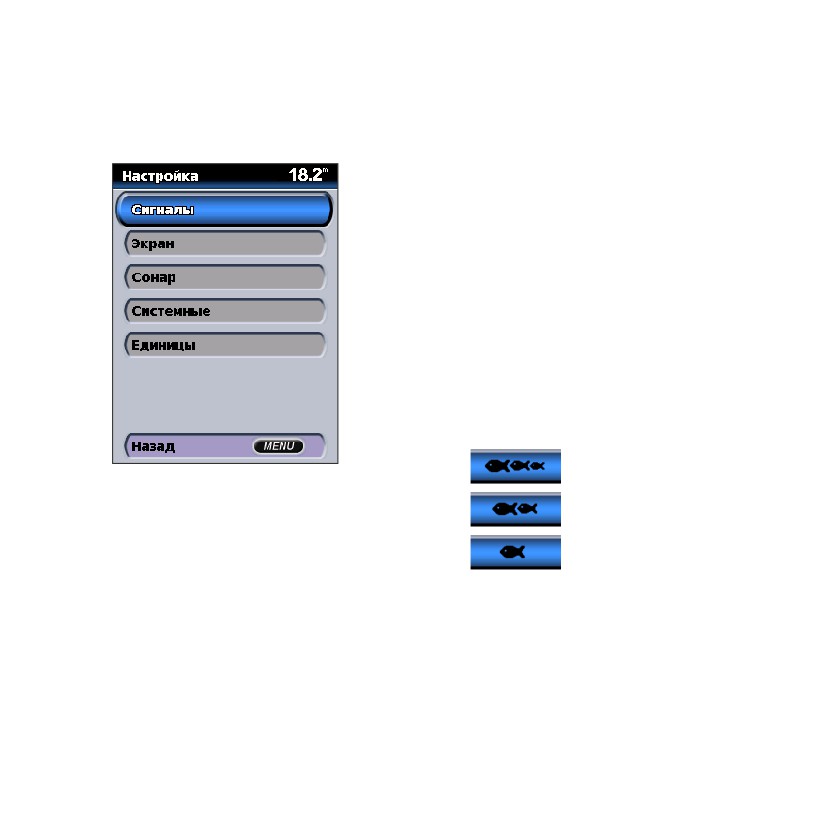

На экране конфигурации можно задать/
Вкл., нажмите верхнюю или нижнюю
изменить общие параметры устройства.
стрелку МАНИПУЛЯТОРА для выбора
минимальной глубины, затем нажмите
SELECT.
Глуб. вода — устанавливает подачу
сигнала, когда глубина больше
определенного значения. Если выбрано
Вкл., нажмите верхнюю или нижнюю
стрелку МАНИПУЛЯТОРА для выбора
максимальной глубины, затем нажмите
SELECT.
Рыба — устанавливает подачу сигнала,
когда устройство Fishfinder 300C
фиксирует в толще воды объект из
списка заданных.
Звуки и сигналы для рыбы
всех размеров.
Сигналы звукового оповещения
Звуки и сигналы только для
Настройка звукового оповещения
средней и крупной рыбы.
для Fishfinder 300C:
Звуки и сигналы только
Выберите на главном экране Конфигурац.
для крупной рыбы.
> Сигналы.
12
Темп.воды — устанавливает подачу
Режим День/Ночь — нажмите
сигнала при изменении температуры
стрелку МАНИПУЛЯТОРА вниз, чтобы
воды на 2°F (1,1 °C) выше или ниже
выделить панель режима День/Ночь.
заданной величины. Если выбрано
Нажатием левой или правой стрелки
Вкл., нажатием верхней или нижней
МАНИПУЛЯТОРА выберите дневной
стрелки МАНИПУЛЯТОРА выберите
или ночной режим.
температуру, затем нажмите SELECT.
Сонар
Батарея — устанавливает подачу
сигнала, когда напряжение батареи
Чтобы изменить настройки сонара:
достигает заданного пользователем
Выберите на главном экране Конфигурац.
минимального предела. Если выбрано
> Сонар. Измените настройки сонара как
Вкл., нажатием верхней или нижней
описано на стр. 6.
стрелки МАНИПУЛЯТОРА выберите
минимальное напряжение батареи,
Система
затем нажмите SELECT.
Чтобы изменить настройки системы:
Дрейф — устанавливает подачу
На главном экране выберите Конфигурац.
сигнала, когда глубина изменяется
> Система.
относительно заданного значения.
Бипер—задает звуковые сигналы,
Если выбрано Вкл., нажатием верхней
издаваемые во время срабатывания
или нижней стрелки МАНИПУЛЯТОРА
звукового оповещения (стр 12) или когда
выберите изменение условий дрейфа,
нажаты клавиши. Выберите Выкл.,
затем нажмите SELECT.
Только сигналы, или Вкл. (Клавиши и
сигналы).
Дисплей
Симулятор—позволяет
Для настройки подсветки или
потренироваться с датчиком или без
переключения между режимами
него.
“День” и “Ночь”:
Вывод NMEA—позволяет устройству
Выберите на главном экране Конфигурац.
Fishfinder 300C передавать информацию
> Отобразить.
на другое NMEA 0183-совместимое
Подсветка — для настройки
электронное оборудование.
нажимайте левую или правую стрелку
МАНИПУЛЯТОРА.
13
Автоматическое включение
Единицы
автоматически включает Fishfinder 300C
Чтобы изменить единицы
при подаче питания после перерывов в
измерения:
подаче напряжения. Fishfinder 300C не
Выберите на главном экране Конфигурац.
включится автоматически, если был
> Единицы.
выключен выключатель ПИТАНИЕ.
Глубина — выберите Футы (фт.),
Язык — позволяет выбрать язык
Метры (м) или Сажени (саж.).
интерфейса.
Системная информация — отображает
Температура воды — выберите
Фаренгейт (°F) или Цельсий (°C).
версию ПО и идентификационный
(Применимо только к температурным
номер устройства Fishfinder 300C.
датчикам).
Заводские настройки — удаляет все
Скор. отн. воды — выберите
изменяемые настройки и выключает
Мили / час (мл/ч), Километры/час
Fishfinder 300C. При повторном
(км/ч), или Узлы (уз.). (Применимо
включении Fishfinder 300C необходимо
только при наличие датчика с функцией
снова настроить первоначальные
определения скорости или отдельной
установки (стр. 16).
крыльчатки.)
Дистанция — выберите Английские
(англ.мл.), Метрические (км), или
Морские (м.миля). (Применимо только
при наличие датчика скорости.)
14
Приложение
Технические характеристики
Сонар
Мощность: 150 Вт (RMS), 1,2 кВт
Физические характеристики
(под полной нагрузкой)
Размеры: 41/2" В × 41/2" Ш × 23/8" Г
Частота: 80/200 кГц
(11,43 см × 11,43 см × 6,03 см)
Глубина: 900 футов (275 м) (Величина
Вес: 9,7 унций (275 г),
глубины зависит от солености воды,
12,9 унций. (365 г) с дуговым крепежом
типа дна и других условий).
Дисплей: диагональ 31/2" (8,89 см),
дисплей с разрешением QVGA и
настраиваемой яркостью, 320 × 240 пикс.,
передает 4096 цветов
Корпус: полностью герметичный,
из высокопрочного литого пластика,
водонепроницаемость в соответствии со
стандартами IEC 529 IPX7
Диапазон температур: от 5 ºF до 131 ºF
(от -15 ºC до 55 ºC)
Источник питания: 10-33 В
постоянного тока
Предохранитель: AGC/3AG - 3,0 A
15
Начальная настройка
Сигналы и сообщения
Fishfinder 300C использует систему экранных
параметров Fishfinder 300C
сообщений для оповещения о рабочих
При первом включении устройства
характеристиках устройства. При появлении
необходимо задать начальные значения ряда
сообщения нажмите SELECT, чтобы
параметров. Эти же параметры необходимо
вернуться к предыдущему экрану.
будет вновь задать при восстановлении
заводских настроек (стр. 14). Все эти
Разряд батареи — напряжение батареи
настройки можно изменить позже через
упало ниже заданного значения на экране
меню настройки сонара (Цветовая схема)
разряда батареи (Конфигурац. > Сигналы >
или в экране настройки (Язык и Единицы).
Батарея > Вкл.).
Чтобы инициализировать Fishfinder
Напр. батареи слишком высоко!
300C, для каждого параметра
Входное напряжение слишком высокое.
выполните следующее:
Устройство Fishfinder 300C выключится
1. Язык — выберите язык интерфейса.
через 10 с. Уменьшите входное напряжение
до 33 В или ниже.
2. Единицы—выберите Англ. (англ.
мл./ч,фт.,°F), Метрические (км/ч, м,
Судно двигается недостаточно быстро для
°C), или Морские (уз., фт., °F).
калибровки — судно двигается недостаточно
3. Цветовая схема—выберите Белый
быстро для снятия правильного показания
или Голубой в качестве фона экрана
скорости с датчика.
сонара.
Не удается измерить напряжение, которое
4. Выберите OK.
превышает предельно допустимое
значение диапазона — в окне разряда
батареи задано значение, превышающее
возможности измерения Fishfinder 300C.
16
Не удается измерить напряжение, которое
Симул. операции — устройство Fishfinder
ниже минимально допустимого значения
300C в режиме симулятора.
диапазона — в окне разряда батареи
Сонар отключен из-за повышенного
значение ниже заданного, при котором
напряжения. Проверьте напряжение на
Fishfinder 300C автоматически отключается.
устройстве — напряжение на Fishfinder
Сигнал больш.глуб. — достижение
300C выше 20 В. Проверьте напряжение
максимального значения глубины
батареи (Конфигурац. > Числа). Выключите
(Конфигурац. > Сигналы > Глубокая
Fishfinder 300C и снова включите для
вода > Вкл.).
восстановления работы сонара.
Сигнал Дрейфа — глубина изменилась на
Ошибка сонара, устройству требуется
величину, изображенную на экране Сигнал
ремонт — произошла внутренняя ошибка.
дрейфа (Конфигурац. > Сигналы > Дрейф >
Для устранения неисправности обратитесь
Вкл.).
к своему дилеру или в службу поддержки
Garmin.
Вхождение (покидание) зоны целевой
температуры воды — целевая температура
Датчик отсоединен, сонар выключен
воды - +/- 2 °F (1,1 °C) от заданного значения
датчик или кабель не присоединен или
температуры воды (Конфигурация >
требуется ремонт. Если кабель датчика был
Сигналы > Температура воды > Вкл.).
отсоединен при включенном устройстве,
Эти сообщения отображаются, когда вы
подсоедините его и включите питание.
входите или покидает такую зону.
Датчик скор. воды не работ. — датчик
Сигнал Рыба — при обнаружении рыбы
скорости не обнаружен. Проверьте
на экране появляется значок (стр. 12) и
подключение.
звучит сигнал (если включен). Во время
этого сигнала сообщение на экране не
отображается.
Сигнал мелкой воды — достигнут
порог срабатывания сигнала мелководье
(Конфигурац. > Сигналы > Мелкая вода >
Вкл.).
17
Регистрация продукта
Заявление о соответствии
Зарегистрируйте продукт сегодня, чтобы мы
(DoC)
могли лучше обслуживать вас. Перейдите
Компания Garmin заявляет, что Fishfinder
на наш веб-сайт по адресу: http://my.garmin.
300C соответствует всем базовым
com. Храните чек или его копию в надежном
требованиям и другим применимым
месте.
положениям директивы 1999/5/EC.
Для просмотра полного заявления о
Связь с Garmin
соответствии см. веб-сайт Garmin для вашего
Свяжитесь с Garmin при возникновении
продукта Garmin:
вопросов во время использования Fishfinder
www.garmin.com/products/fishfinder300C.
300C. В США в службу поддержки Garmin
Щелкните Руководства и
можно обратиться по телефону:
выберите ссылку Заявление
(913) 397-8200 или (800) 800-1020, с
о соответствии.
понедельника по пятницу, с 8 до 17 по
центральному времени; или зайти на сайт
www.garmin.com/support/.
В европейское отделение компании
Garmin Ltd. можно обратиться по телефону
+44 (0) 870-8501241 (звонок не из
Великобритании) или 0808 2380000 (звонок
из Великобритании).
18
разглашению. Вы соглашаетесь не
Лицензионное соглашение
декомпилировать, не разбирать, не изменять
на программное
и снова не собирать, не восстанавливать, не
обеспечение
приводить к читабельной форме программное
ИСПОЛЬЗУЯ FISHFINDER 300C,
обеспечение или любую его часть и не
ВЫ СОГЛАШАЕТЕСЬ ПРИНЯТЬ
создавать производные продукты на основе
ОТВЕТСТВЕННОСТЬ, ПРЕДУСМОТРЕННУЮ
программного обеспечения. Вы соглашаетесь
СЛЕДУЮЩИМ ЛИЦЕНЗИОННЫМ
не экспортировать и не реэкспортировать
СОГЛАШЕНИЕМ НА ПРОГРАММНОЕ
программное обеспечение в любую страну в
ОБЕСПЕЧЕНИЕ. ВНИМАТЕЛЬНО
нарушение законодательства США по контролю
ПРОЧИТАЙТЕ ДАННОЕ СОГЛАШЕНИЕ.
за экспортом.
Компания Garmin предоставляет ограниченную
лицензию на использование программного
обеспечения, встроенного в данное устройство
(“Программное обеспечение”), в форме
двоичных приложений в ходе нормальной
эксплуатации продукта. Название, право
собственности и права на интеллектуальную
собственность и программное обеспечение
остаются за компанией Garmin.
Вы подтверждаете, что данное программное
обеспечение принадлежит компании Garmin
и защищено законами об авторских правах
США и положениями соответствующих
международных договоров. Вы подтверждаете,
что структура, организация и код программного
обеспечения являются ценными торговыми
секретами компании Garmin, не подлежащими
разглашению, и исходный код программного
обеспечения является ценным торговым
секретом компании Garmin, не подлежащим
19



















///////////////////////////////////////
