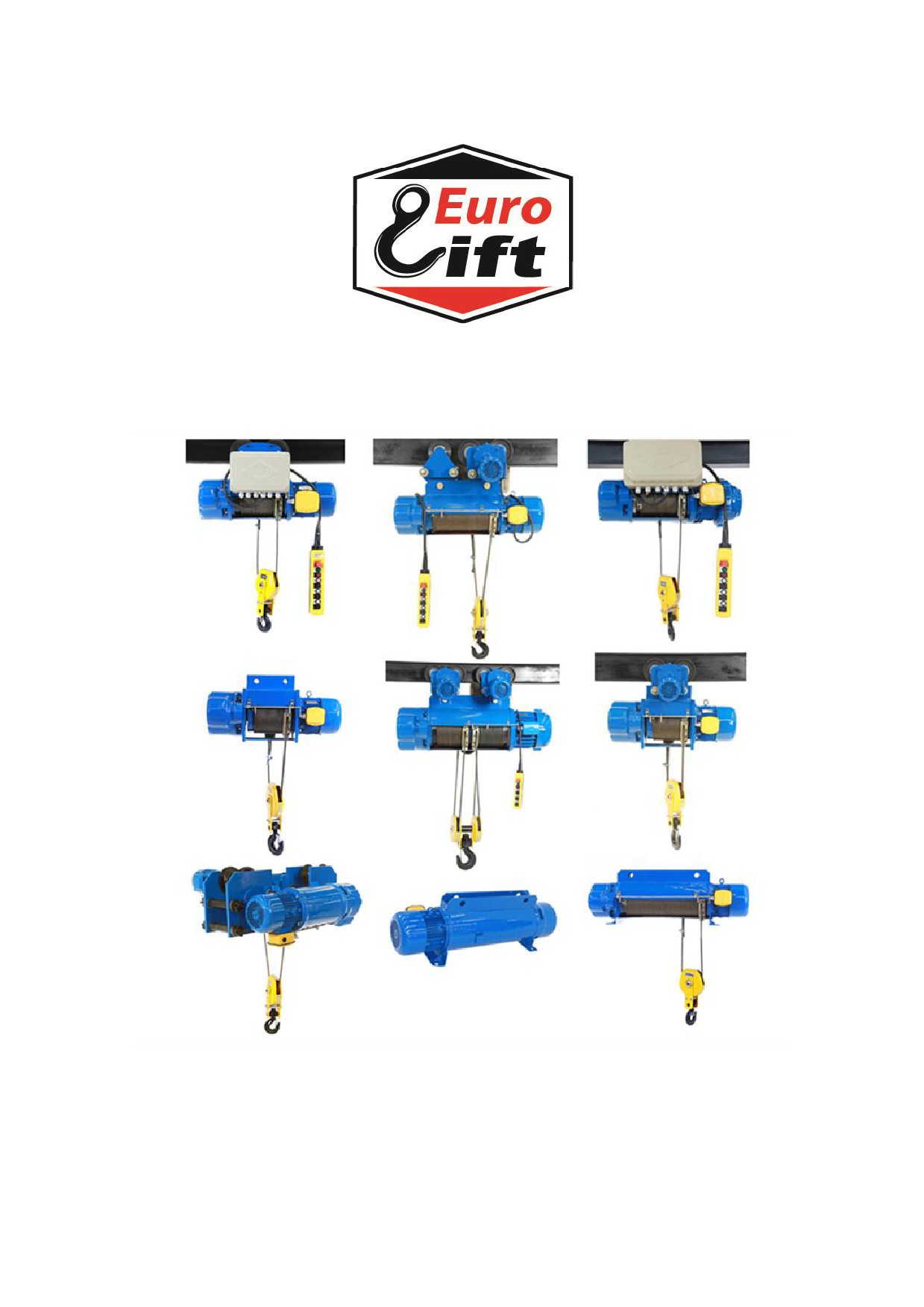

ТАЛЬ ЭЛЕКТРИЧЕСКАЯ КАНАТНАЯ (ТЕЛЬФЕР) МОДЕЛЬ CD1, MD1, H-CD1, H-SD1, CDL1. Паспорт и руководство



  Главная      Учебники - Разные



поиск по сайту            правообладателям





















1





ТАЛЬ ЭЛЕКТРИЧЕСКАЯ КАНАТНАЯ (ТЕЛЬФЕР) МОДЕЛЬ CD1, MD1, H-CD1, H-SD1, CDL1. Паспорт и руководство





Произведено для компании Euro-Lift
ПАСПОРТ
ТАЛИ ЭЛЕКТРИЧЕСКОЙ КАНАТНОЙ (ТЕЛЬФЕР) МОДЕЛЬ CD1, MD1, H-CD1, H-SD1, CDL1
Модель CD1/MD1/ H-CD1/
Модель CD1/MD1/ H-CD1/
Модель CD1/MD1/ H-CD1/
H-SD1/CDL1
H-SD1/CDL1
H-SD1/CDL1
Грузоподъемность 0,5-5,0 т.
Грузоподъемность 0,5-5,0 т.
Грузоподъемность 10,0 т.
Высота подъема 6-12 м.
Высота подъема 18-30 м
Высота подъема 6-30 м.
EURO-LIFT.RU
ВНИМАНИЕ!
1. Перед монтажом и запуском тельфера познакомьтесь основательно с Инструкцией по
эксплуатации.
2. Перед включением тельфера в электрическую сеть проверьте, соответствуют ли параметры
тельфера (напряжение и частота тока) параметрам сети.
3. При передачи тельфера другому владельцу, вместе с тельфером должен быть передан настоящий
Паспорт.
4. Все электроаппараты заземлены на корпус тельфера, который заземлен на монорельсовый путь
через катки. Монорельсовый путь должен быть заземлен в соответствии с правилами устройства
электроустановок.
ВНИМАНИЕ!
Перед началом эксплуатации залейте масло в редуктор тельфера.
После монтажа и пуска тельфера проверьте работу тормоза на подъем, для чего
приподнимите груз массой +10% от максимальной грузоподъемности тельфера на высоту
500 мм. и удерживайте его в течении 20 минут. Если груз не держится - отрегулируйте
тормоз.
1. Общие сведения
Производитель
Произведено для компании Euro-Lift
CD1, MD1, H-CD1, H-SD1, CDL1
Изготовитель
____________________________________
Модель тельфера
201___
Заводской номер
от -20 до +40 град.С
Год изготовления
80% при 20 град.С
Рабочая температура окружающей среды
Не пригоден.
Влажность
Пригодность работы в пожаро- и
взрывоопасных зонах
2. Основные технические данные и характеристики
2.1 Общие данные
Грузоподъемность, тонн
Высота подъема, метры
Скорость подъема, м/мин
8,0/0,8
Скорость передвижения, м/мин
20,0
Группа режима работы ГОСТ/ISSO
3М/М5
Продолжительность включений (ПВ), %
25
Число включений в час
120
Род электрического тока
переменный/трехфазный
Напряжение, Вольт
380
Частота, Герц
50
Род электрического тока управления
переменный
Напряжение, Вольт
24 или 36
Частота, Герц
50
Управление
/6 кнопок
Способ подвода пульта к тельферу
Гибкий кабель
Степень защиты тельфера/Эл. двигателей
IP24/IP54
Собственная масса, кг.
3. Стальные канаты
Грузоподъемность,
Модель
Диаметр, мм
Конструкция
ГОСТ
тн
0,5
5,1
6х19
2688-80
1,0
7.4/7,6
CD1/MD1/H-
2,0
11,0
CD/H-SD/CDL1
3,0
13,0
6х37
7668-80
5,0
15,0
10,0
15,0
4. Электродвигатели
Электродвигатель
Подъем
Перемещение
Тип
Асинхронный, трехфазный, короткозамкнутый
Номинальный ток, Ампер
Мощность, кВатт
Число включений в 1 час
Не более 120
5. Тормоза
Тормоз
Подъем
Передвижение
Тип
Дисковый
Дисковый
Количество
1
1
Привод тормоза
электромагнитный
электромагнитный
6. Устройства защиты
Тип
Механизм
Количество
Ограничитель max. высоты
Концевой выключатель
один
подъема
(реверсивный)
Ограничитель
-
-
грузоподъемности
Сигнальное устройство
-
-
7. Свидетельство о приемке
7.1 Тельфер модель CD1, MD1, H-CD1, H-SD1, CDL1 изготовлен в соответствии с требованиями
стандартов ISO 9001, JB/Т9008.1-2004, ГОСТ22584-98, признан годным к эксплуатации в качестве
самостоятельной единицы и в качестве грузоподъемного механизма в составе кранов.
7.2 Гарантийный срок 12 месяцев с даты продажи, при условии выполнения всех требований
данного Паспорта и Инструкции по эксплуатации, но не менее 30 месяцев с даты изготовления.
8. Сведения о продаже
Дата продажи «___ª____________________20____года.
Продавец __________________________________________________________________
Печать Продавца
Сведения о местонахождении тельфера
Таблица № 1.
Дата установки, наименование и
Наименование предприятия
Место установки
номер РД монтажной организации
Лицо ответственное за содержание тельфера в исправном состоянии
Таблица № 2.
Номер и дата приказа о назначении
Должность, ФИО
Подпись
ВНИМАНИЕ!
Без сведений, которые указываются в Таблице № 1 и Таблице № 2, тельфер на гарантийное
обслуживание не ставиться и в гарантийный ремонт не принимается.
Сведения о ремонте и замене механизмов.
Таблица № 3.
Должность, ФИО,
Наименование детали или механизма
Подпись
проводившего замену.
ВНИМАНИЕ!
Дата первичного освидетельствования должна быть не позднее даты приемо-сдаточного Акта ввода
тельфера в эксплуатацию.
Инструкция по эксплуатации тали электрической.
Модель CD1/MD1/ H-CD1/
Модель CD1/MD1/ H-CD1/
Модель CD1/MD1/ H-CD1/
H-SD1/CDL1
H-SD1/CDL1
H-SD1/CDL1
Грузоподъемность 0,5-5,0 т.
Грузоподъемность 0,5-5,0 т.
Грузоподъемность 10,0 т.
Высота подъема 6-12 м.
Высота подъема 18-30 м
Высота подъема 6-30 м.
Произведено для компании Euro-Lift
EURO-LIFT.RU
Область применения
Электрическую таль СD1/MD1/H-CD1/H-SD1/CDL1 часто устанавливают на однобалочных
мостовых кранах или просто устанавливают на подвесную двутавровую балку в качестве
подъемно-транспортного оборудования. Она также может устанавливаться после небольшой
доработки в качестве подъемного оборудования непосредственно на жесткозакрепленную раму.
Изделие характеризуется компактной конструкцией, незначительным весом, небольшими
габаритами и удобством управления. Скорость подъема модели СD1/H-CD1/H-SD1/CDL1 составляет
8 м/мин, модель МD1 имеет две скорости подъема:
- одну скорость = 8 м/мин
- одну скоростью = 0,8 м/мин.
Изделие представляет собой полезное средство улучшения условий труда и повышения
производительности и является одним из видов легкого и малогабаритного подъемного
оборудования, которое широко используется на промышленных и горнопромышленных
предприятиях.
Завод производит электрические ,тали с шестью различными вариантами грузоподъемности:
0,5т, 1 т, 2 т, 3 т, 5 т и 10 т. Каждая из этих талей подразделяется на три стандартизованных модели:
6 м, 9 м и 12 м, а также три модели с очень большой высотой подъема: 18 м, 24 м и 30 м. Все эти тали
разработаны в соответствии с требованиями промежуточного режима работы.
Для обеспечения безопасности данный продукт запрещается использовать в следующих
условиях: температура ниже -20°С и выше 40°С, во взрывоопасных местах, где скапливается серная
кислота и другие агрессивные газы, а также там, где поднимают и транспортируют жидкие металлы,
ядовитые и горючие вещества. Для использования на открытом воздухе необходимо принимать
защитные меры.

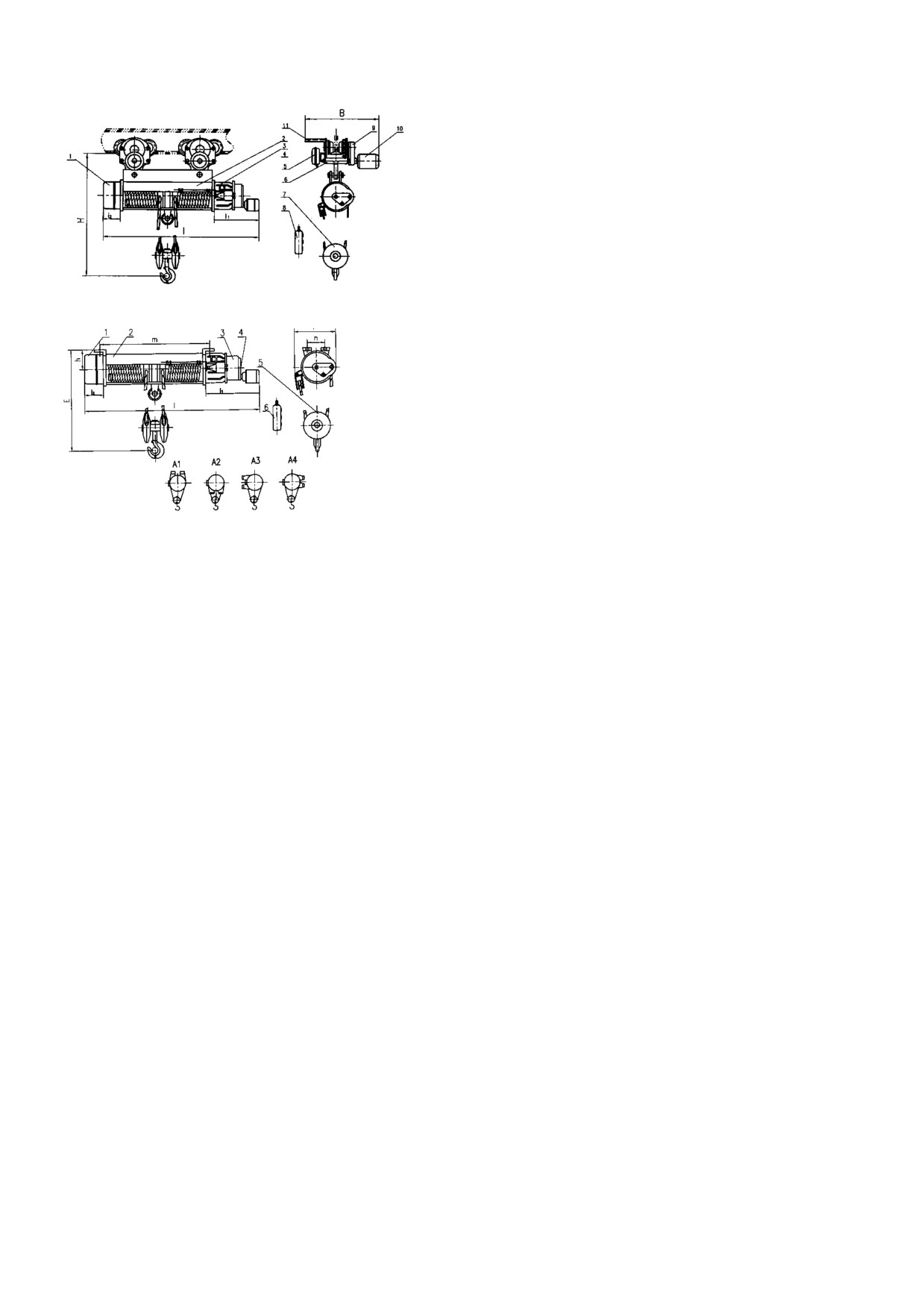

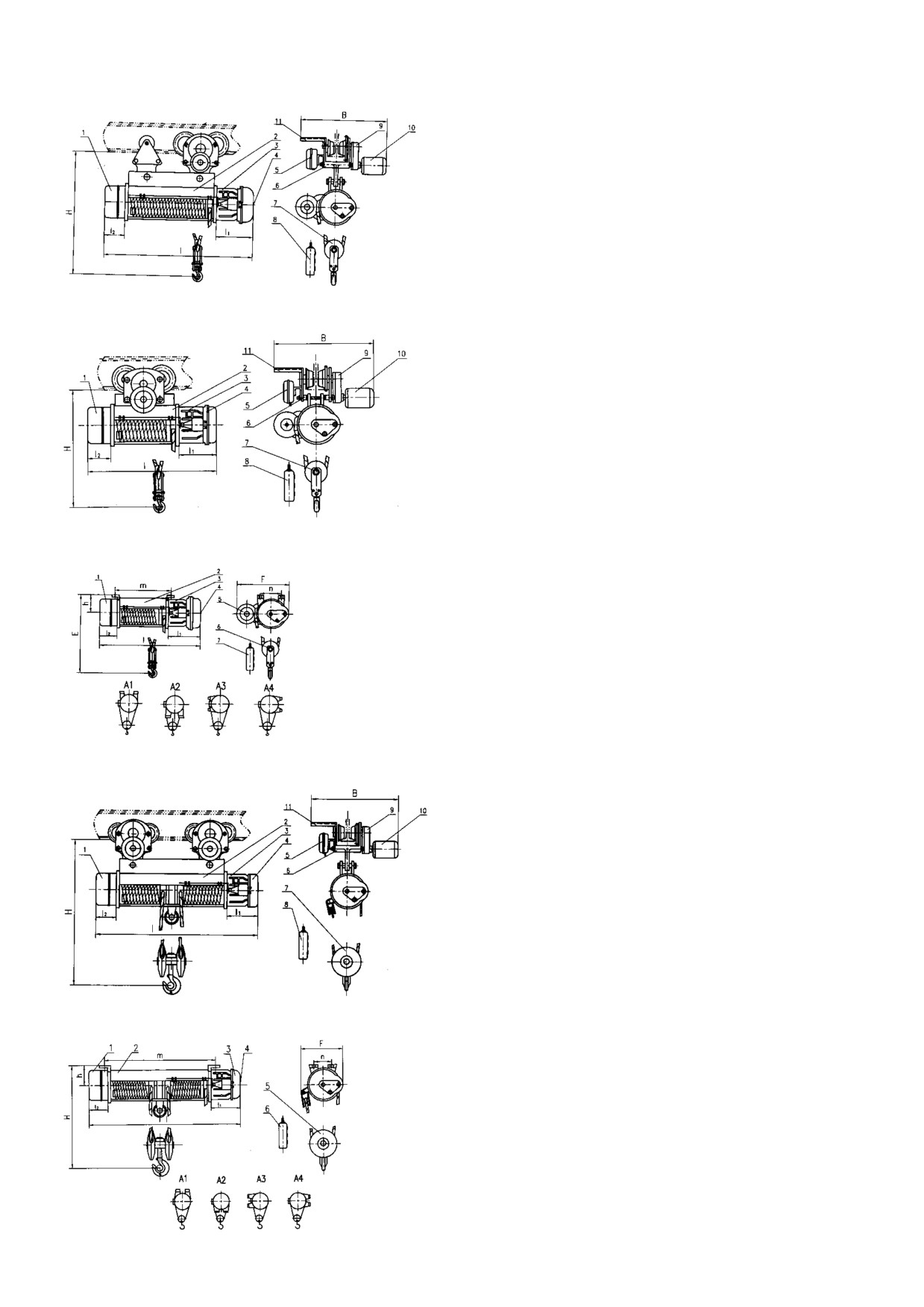

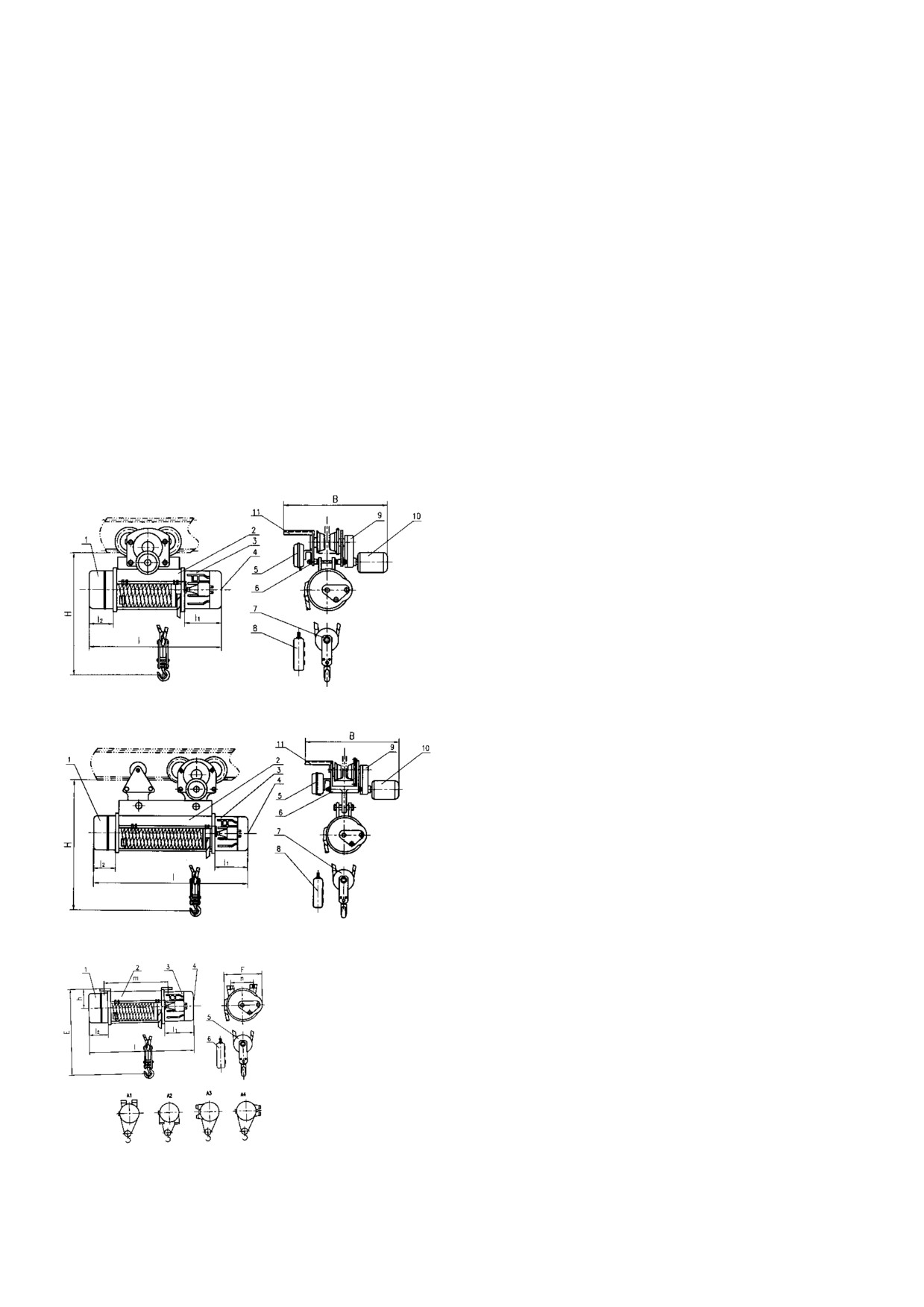

Каждая из вышеперечисленных двух моделей имеет два типа:
Тип А: с жестким креплением без ходового механизма. Есть четыре способа закрепления с
ориентацией в четырех направлениях: вверх, вниз, влево и вправо.
Тип В: оснащен электрической ходовой тележкой, которая удобна для использования с
двутавровыми балками или однобалочными кранами.
Особенности конструкции
Характеристики:
В состав конструкции в основном входят:
1. Редуктор скорости, ходовой механизм, намоточный барабан, подъемный крюк, муфта,
устройство с низкоскоростным приводом (только для модификации MD1), суппорт вводного кабеля,
ограничитель и двигатель.
Использование и техническое обслуживание очень просты, а период между капитальными
ремонтами можно сократить.
2..

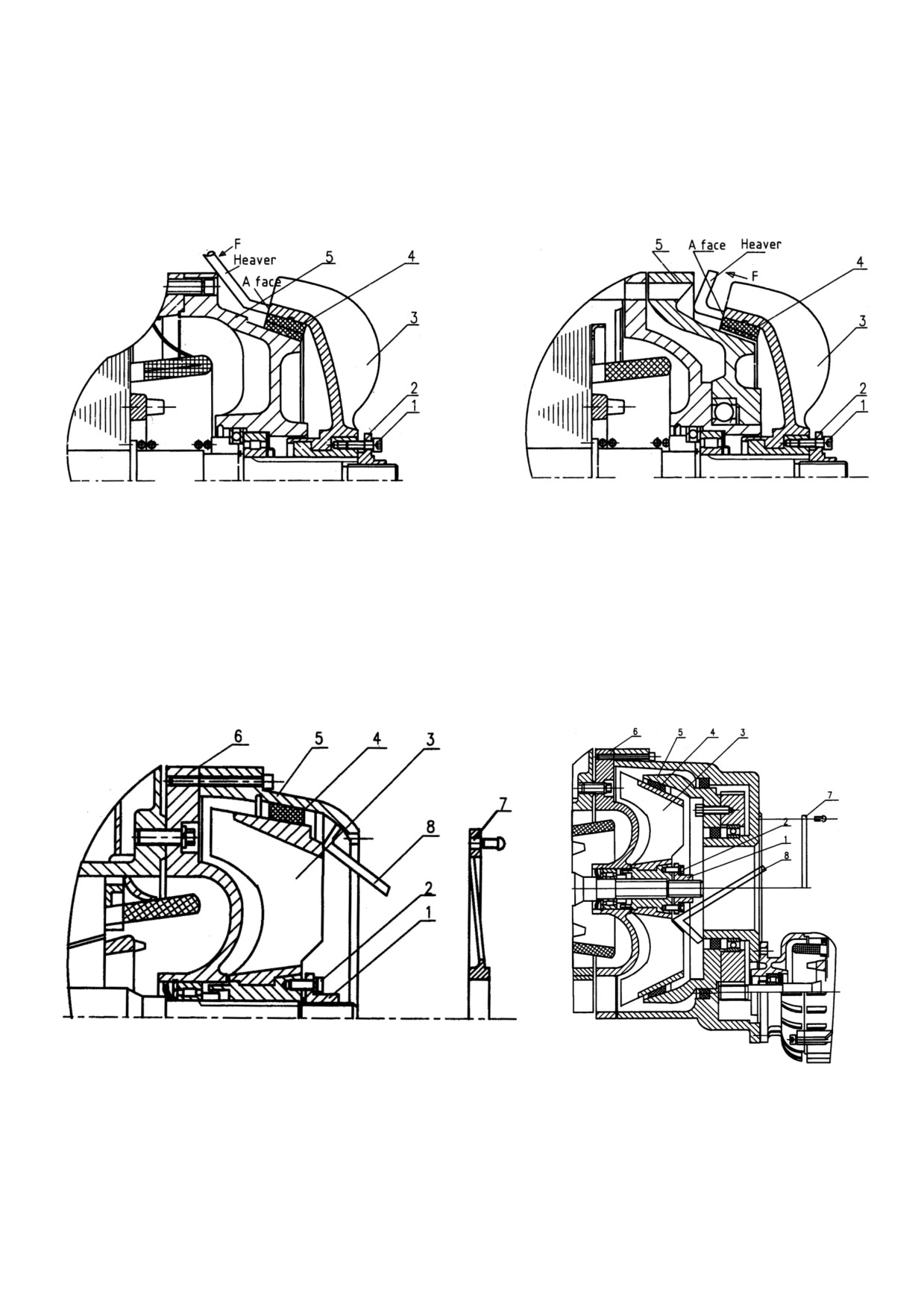

Встроенный в двигатель конусный тормоз.
3.
Существуют различные скорости подъема: стандартная скорость
(модель
СD1/H-CD1/H-SD1/CDL1) и стандартная + малая скорость (модель MD1), которые регулируются
кнопками управления.
4. Установлен стандартный модульный редуктор скорости с косозубой цилиндрической
(конической) зубчатой передачей, что облегчает техническое обслуживание и установку.
4.1. Редуктор скорости
Редуктор скорости устанавливает тройное понижение, которое осуществляется с помощью
косозубой цилиндрической (конической) зубчатой передачи. Как зубчатая передача, так и вал
шестерни изготовлены из кованной термообработанной стали, устанавливаются на антифрикционных
подшипниках. Корпус зубчатой передачи изготовлен из чугуна, сборка герметичная и надежная, не
допускающая попадания пыли.
4.2. Ходовой механизм:
Ходовой механизм выполнен в виде электрической тележки. Редуктор изготовлен из кованной
стали 40Сг, прошедшей обработку по доработанной технологии, устанавливается в герметичной
коробке передач. Все редукторы устанавливаются на антифрикционных подшипниках. Настенная
панель изготовлена из стального листа. Устройство обеспечивает гибкий режим работы, удобно в
эксплуатации и имеет продолжительный срок службы. Форма конструкции меняется в зависимости
от высоты подъема.

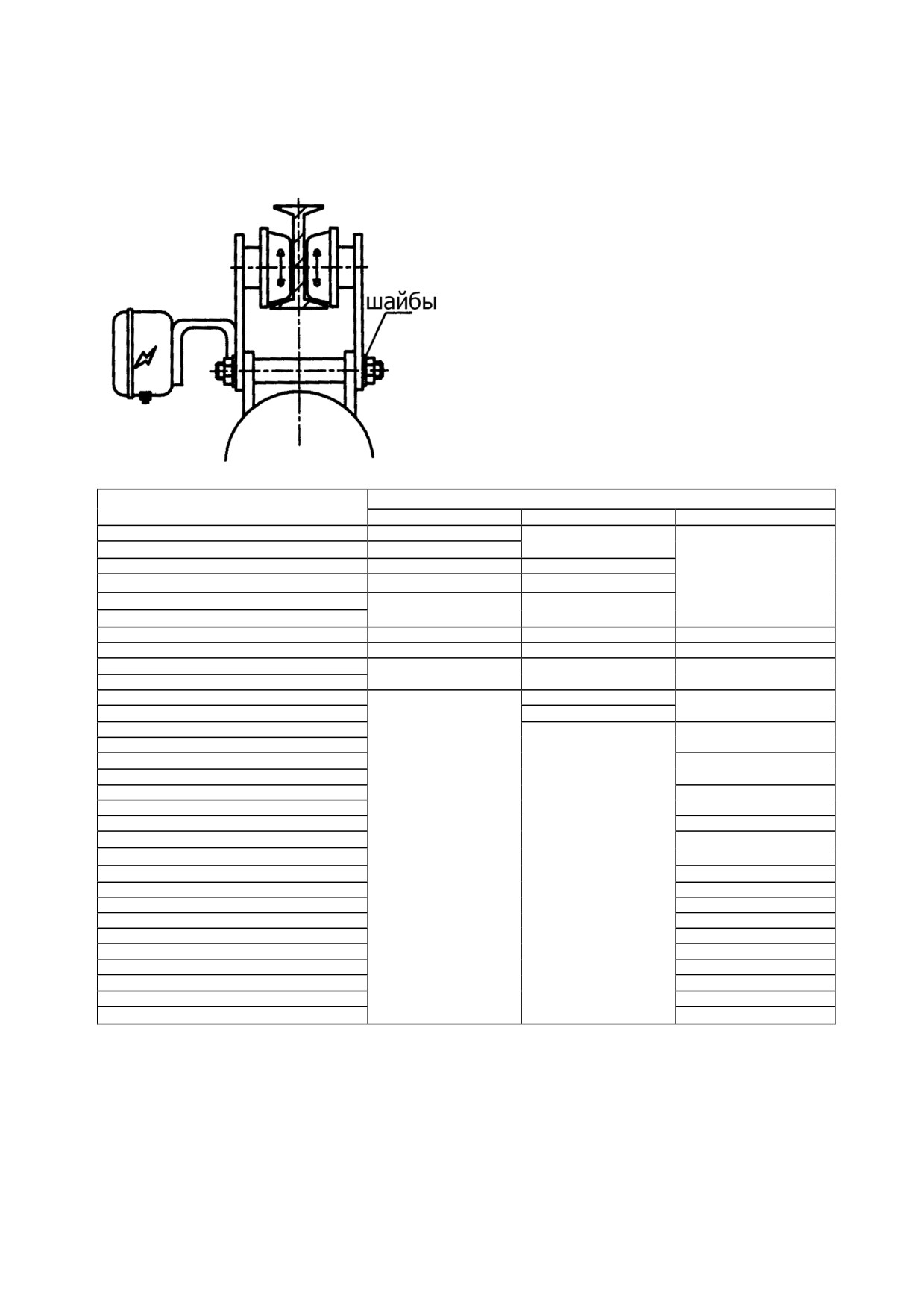

Двутавровые балки для ходового механизма необходимо выбирать в соответствии со
стандартом GВ706-88 или ГОСТом (сравнительная таблица приводится). Для высоты подъема
свыше
18 метров устанавливаются
2 тележки, приводная и холостая, а для обеспечения
грузоподъемности 10 т. высоты подъема 6-30 м в комплекте поставляются 2 приводные тележки.
5. Наматывающий барабан
Наматывающий барабан изготовлен из чугуна; или труб из нержавеющей стали, соединяющих
редуктор со шлицом. Другой конец установлен на антифрикционном подшипнике на выступающей
части конического двигателя, кожух изготовлен из стального листа.
6. Подъемный крюк
Подъемный крюк изготовлен из кованой стали, соединенной с кожухом с помощью упорного
шарикоподшипника через балку подъемного крюка для обеспечения свободного поворота крюка.
Подъемный крюк одношкивного блочного типа. Блок (шкив) изготовлен из чугуна или литой стали.
10-тонный подъемный крюк с двушкивного блочного типа.
7. Муфта
Момент силы
(вращающий момент) двигателя передается на редуктор через гибкую
кулачковую муфту, которая поглощает буферную нагрузку для обеспечения плавного пуска.
8. Приводное устройство малой скорости
Состоит из коробки привода, кожуха коробки и малогабаритного двигателя. Приводы
малогабаритного двигателя приводят в действие главный двигатель посредством приводного
устройства малой скорости. Передаточное число в 10 раз выше, чем при стандартной скорости.
9. Суппорт вводного кабеля
Поскольку таль часто применяется на электрическом однобалочном кране, вводной кабель
используется для подачи питания на распределительную коробку вместо направляющего устройства.
10. Ограничительное устройство
Во избежание несчастного случая в результате подъема или опускания подъемного крюка
после его выхода за предельное положение на тали установлен ограничитель. При достижении
крюком предельного положения питание автоматически отключается, и таль останавливается,
поскольку направляющее устройство троса на наматывающем барабане приводит в действие
ограничитель.
11. Двигатель
Двигатель с коническим тормозом, имеющий большой пусковой момент (крутящий момент)
используется в качестве двигателя для перемещения в вертикальной плоскости с тем, чтобы
обеспечить возможность частого подъема в режиме работы с периодическим отключением.
Максимальный крутящий момент в 2.4-3 раза выше крутящего момента при полной нагрузке,
12.Параметры редукторов
Грузоподъемность
0,5 т
Зт
10т
Ступень
I
II
III
I
II
III
I
II
III
I
II
III
I
II
III
I
II
III
Модуль
1.5
2
3
1.5
2
3
2
3
4
2
3
5
2,5
4
6
2.5
5
6
Кол-во зубов Z1
14
14
14
16
15
13
12
12
14
15
13
12
12
12
11
14
12
12
Кол-во зубов Z2
55
44
48
62
48
50
59
44
47
67
56
43
68
42
45
90
47
54
Угол наклона
8°06'34"
8°06'34"
8°06'34"
8°06'34"
8°06'34"
8°06'34"
Общее передаточное
42.4
47-75
60,5
69
81.2
113.3
число
Уголь профиля зубов
20°
20*
20*
20°
20°
20°

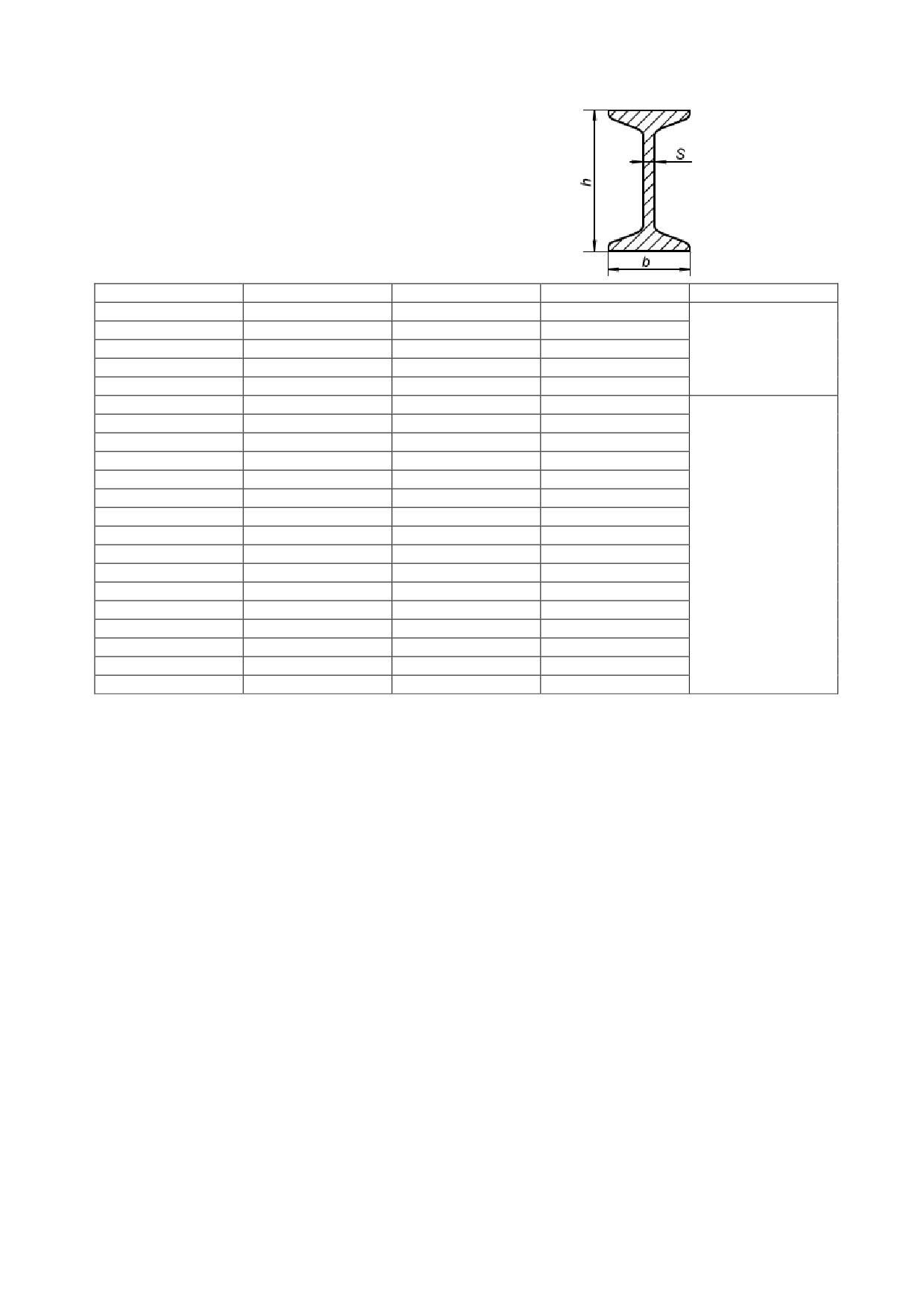

СРАВНИТЕЛЬНАЯ ТАБЛИЦА СООТВЕТСТВИЯ ДВУТАВРОВЫХ БАЛОК ПО ГОСТ И СТАНДАРТА GB.
Наименование
h, мм
b, мм
s, мм
ГОСТ, Стандарт
18М
180
90
7,0
24М
240
110
8,2
30М
300
130
9,0
19425-74
36М
360
130
9,5
45М
450
150
10,5
16
160
88
6,0
18
180
94
6,5
20А
200
100
7,0
20В
200
102
9,0
25А
250
116
8,0
25В
250
116
8,0
28А
280
122
8,5
28В
280
124
10,5
GB706-88
30А
300
126
9,0
30В
300
128
11,0
32А
320
130
9,5
32В
320
132
11,5
36А
360
136
10,0
36В
360
138
12,0
40А
400
144
12,5
40В
400
146
14,5
Указания по монтажу монорельсового пути.
Монорельсовый путь должен отвечать требованиям «Правил устройства и безопасной эксплуатации
грузоподъемных крановª.
Подвесной монорельсовый путь должен быть расположен так, чтобы:
1. Расстояние от верхней точки электротали до потолка здания, нижнего пояса строительных
ферм или предметов, прикрепленных к ним, а также до нижней точки другой грузоподъемной
машины, работающей ярусом выше, было не менее 100 мм;
2. Расстояние от электротали до колонн стен здания, перил проходных галерей было не менее 60
мм;
3. Расстояние от нижней габаритной точки электротали до пола цеха или рабочих площадок
было не менее 2000 мм, а до расположенного в зоне ее действия оборудования — не менее
400 мм;
4. При установке электротали вблизи линии электрических передач были соблюдены
расстояния, предусмотренные «Правилами устройства электроустановокª.
В качестве несущих конструкций для крепления монорельса рекомендуются кронштейны, колонны с
консолями, строительные перекрытия. Опоры надо располагать так, чтобы было удобно управлять
электроталью.
При работе тали должно быть исключено боковое или продольное смещение монорельса.
Если балки монорельса крепятся сваркой, должна быть исключена возможность боковой и продоль-
ной их деформации.
В горизонтальной плоскости монорельс не должен иметь меньших закруглений, чем указанных в
таблице технических характеристик электротали и должен быть установлен строго горизонтально.
Местные уклоны пути от прогиба балок и несущих конструкций не должны превышать 0,003.
Стойку монорельса следует устанавливать строго вертикально. Смещения профилей балок на стыках
не должны превышать 2 мм, а зазоры между торцами балок — 3 мм. На кромках балок не допус-
каются вмятины более 2 мм и заусенцы. На поверхностях качения катков и роликов уступы должны
быть запилены.
В пролетах между опорами допускаются сварные стыки, выполняемые по возможности без
накладок.
На концах монорельса должны быть установлены концевые упоры так, чтобы их рабочие поверх-
ности находились против буферов тали.
Монорельсовый подвесной путь должен быть надежно заземлен не менее чем в двух местах. Общее
сопротивление заземления не должно превышать 4 Ом.
При питании талей с помощью кабеля рекомендуется применять кабель с дополнительной жилой для
заземления корпуса тали.
Для перевода электротали с одного пути на другой могут быть применены переводные стрелки или
секции. Переводные стрелки или секции должны обеспечивать спокойный переход тали с одного
пути на другой.
Размыкаемые участки пути, а также рельсы стрелок и секции должны быть оборудованы автомати-
чески действующими затворами, исключающими сход тали с монорельса.
Для осмотра и ремонта электротали желательно предусматривать площадку, размеры которой
позволяли бы работать двум рабочим. Площадка, как правило, располагается в
конце
монорельсового пути.
13. Чертеж внешней конструкции
13.1 Электрическая таль СD1/H-CD1/H-SD1/CDL1 0.5-5 т, 6-12 м
1.
редуктор скорости подъемного механизма;
2.
наматывающий барабан;
3. двигатель для перемещения в вертикальной плоскости
4.
регулятор тормоза;
5.
электропроводка;
6.
электрическая тележка;
7.
подъемный крюк;
8.
пульт
9.
редуктор скорости ходового механизма;
10. двигатель для перемещения в вертикальной плоскости;
11. суппорт вводного кабеля
13.2 Электрическая таль СD1/H-CD1/H-SD1/CDL1 0.5 - 5 т, 18 - 30 м
1.
редуктор скорости подъемного механизма;
2.
наматывающий барабан;
3.
двигатель для перемещения в вертикальной плоскости
4.
регулятор тормоза;
5.
электропроводка;
6.
электрическая тележка;
7.
подъемный крюк;
8. пульт
9.
редуктор скорости ходового механизма;
10. двигатель для перемещения в вертикальной плоскости;
11. суппорт вводного кабеля
13.3 Электрическая таль СD1/H-CD1/H-SD1 0.5 - 5 т, 6 - 30 м с жестким креплением
1.
редуктор скорости подъемного механизма;
2.
наматывающий барабан;
3.
двигатель для перемещения в вертикальной плоскости
4.
регулятор тормоза;
5.
подъемный крюк;
6.
пульт
13.4 Электрическая таль MD1 0.5 - 5 т, 18 - 30 м
1.
редуктор скорости подъемного механизма;
2.
наматывающий барабан;
3.
двигатель для перемещения в вертикальной плоскости
4.
регулятор тормоза;
5.
электропроводка;
6.
электрическая тележка;
7.
подъемный крюк;
8.
кнопки нажимные
9.
редуктор скорости ходового механизма;
10. двигатель для перемещения в вертикальной плоскости;
11. суппорт вводного кабеля
13.5 Электрическая таль MD1 0.5-5 т, 6-12 м
1.
редуктор скорости подъемного механизма;
2.
наматывающий барабан;
3.
двигатель для перемещения в вертикальной плоскости
4.
регулятор тормоза;
5.
электропроводка;
6.
электрическая тележка;
7.
подъемный крюк;
8.
кнопки нажимные
9.
редуктор скорости ходового механизма;
10. двигатель для перемещения в вертикальной плоскости;
11. суппорт вводного кабеля
13.6 Электрическая таль МD1 0.5 - 5 т, 6 - 30 м с жестким креплением
1.
редуктор скорости подъемного механизма;
2.
наматывающий барабан;
3.
двигатель для перемещения в вертикальной плоскости
4.
регулятор тормоза;
5.
двигатель малой скорости;
6.
подъемный крюк;
7.
кнопки нажимные
13.7 Электрическая таль СD1/H-CD1/H-SD1/CDL1
10 т, 6-30 м
1.
редуктор скорости подъемного механизма;
2.
наматывающий барабан;
3.
двигатель для перемещения в вертикальной плоскости
4.
регулятор тормоза;
5.
электропроводка;
6.
электрическая тележка;
7.
подъемный крюк;
8.
кнопки нажимные
9.
редуктор скорости ходового механизма;
10. двигатель для перемещения в вертикальной плоскости;
11. суппорт вводного кабеля
13.8 Электрическая таль СD1/H-CD1/H-SD1 10 т, 6 - 30 м с жестким креплением
1.
редуктор скорости подъемного механизма;
2.
наматывающий барабан;
3.
двигатель для перемещения в вертикальной плоскости
4.
регулятор тормоза;
5.
подъемный крюк;
6.
пульт
13.9 Электрическая таль МD1
10 т, 6-30 м
1.
редуктор скорости подъемного механизма;
2.
наматывающий барабан;
3.
двигатель для перемещения в вертикальной плоскости
4.
регулятор тормоза;
5.
электропроводка;
6.
электрическая тележка;
7.
подъемный крюк;
8.
кнопки нажимные
9.
редуктор скорости ходового механизма;
10. двигатель для перемещения в вертикальной плоскости;
11. суппорт вводного кабеля
13.10 Электрическая таль MD1 10 т, 6-30 м с жестким креплением
1.
редуктор скорости подъемного механизма;
2.
наматывающий барабан;
3.
двигатель для перемещения в вертикальной плоскости
4.
регулятор тормоза;
5.
подъемный крюк;
6.
пульт
14. Установка
Электрическая таль поставляется полностью смонтированной и годной к эксплуатации.
14.1 До монтажа таль следует хранить в упаковке в закрытом помещении, где не должно быть
пыли, грязи, влаги или вредных испарений, которые могли бы разрушить изоляцию
электрооборудования или окраску талей. Нельзя кантовать упакованную таль. Электроталь следует
освобождать от упаковки непосредственно перед установкой на монорельс. Перед установкой
нужно:
расконсервировать таль;
тщательно осмотреть и очистить таль;
проверить соответствие электрооборудования роду тока и напряжению в электрической сети
на месте установки и проверить соответствие расстояния между направляющими роликами
номеру двутавровой балки монорельса, при необходимости произвести переустановку
регулировочных колец в приводных тележках в соответствии с таблицей 4;
проверить состояние проводов путем измерения сопротивления изоляции. Сопротивление
изоляции электрически не связанных цепей должно быть не менее 0,5 МОм. Измерение
изоляции должен производить опытный электрик. В случае, если сопротивление изоляции
окажется ниже 0,5 МОм, необходимо просушить катушки магнитных пускателей, тормозного
магнита и обмотки электродвигателей.
Ввиду того, что двигатель механизма подъема не встроен в барабан тали, просушка его обмоток
может быть выполнена горячим воздухом или внешним обогревом (так как это не связано с
разбором тали).
увеличить длину каждого буфера тали на 30 мм, если предполагается работа двух или более
талей на одном монорельсе, имеющем радиусы закругления менее 5 метров;
проверить затяжку болтовых, контактных и других соединений, а также наличие и состояние
стопоров (пружинных шайб, шплинтов и т. п.);
при необходимости смазать таль в соответствии с указанием схемы смазки;
установить таль на монорельс и упоры на концах монорельса;
Перед началом эксплуатации залейте масло в редуктор тельфера (смотреть памятку на тали).
После этого следует проверить правильность подключения тали; направление движений должно
соответствовать направлениям стрелок на кнопочной станции.
При закручивании крюковой подвески из-за наличия остаточных напряжений в канате освободить
конец каната на корпусе электротали, вытащить конец каната из крюковой подвески, размотать
канат, оставив два витка в прямую нитку, включая механизм на опускание. Раскрученный канат
вновь намотать на барабан в обратном порядке и конец каната, пропустив в крюковую подвеску,
закрепить канат на корпусе.
14.3 Поскольку пролетное расстояние в заводских цехах разное, двутавровые направляющие
различаются своими габаритами. Произведите регулировку с помощью регулировочных шайб ("р")
так, чтобы расстояние между колесом и рельсовой направляющей головки составляло 4 мм с каждой
стороны. См. приведенный ниже чертеж и таблицу.
Количество регулировочных шайб
Грузоподъемность (т)
Номер двутавра
0,5-1
2-3
5-10
16
0
18
2
20а
3
0
20Ь
4
1
22а
6
3
22Ь
25а
7
4
0
25Ь
3
5
1
28а
9
6
2
28Ь
32а
8
4
32Ь
9
32с
5
36а
36Ь
6
36с
40а
7
40Ь
40с
8
45а
9
45Ь
45с
10
50а
11
50Ь
11
50с
12
56а
13
56Ь
13
56е
14
63а
15
63Ь
16
63с
16
Числа, приведенные в таблицы, обозначают количество с каждой стороны, обеспечивающее
расстояние между колесом тележки и одной стороной рельса, равное 4 мм.
14.4 Рельсовые направляющие с круглой головой для электрической тали должны быть
оснащены Ограничительными устройствами и буферными блоками для предотвращения схода тали
с рельсовых направляющих.
14.5 После установки проверьте;
14.5.1 Подходит ли электрооборудование тали для значений тока и рабочего напряжения в сети
на месте установки;
14.5.2 правильность и надежность проводки;
14.5.3 правильность, свободу и надежность перемещений ограничительного устройства
14.5.4 достаточно ли смазки во всех точка смазки (Перед началом эксплуатации залейте масло в редуктор тельфера);
14.5.5 надежность соединения между колесами и рельсами;
14.6 При выборе силового кабеля учитывайте, что перепады напряжения электропитания тали
не должны превышать 10%. См. нижеприведенную таблицу. Площадь поперечного сечения
силового кабеля, подходящего по длине для двигателей мощностью 3, 4,5, 7.5, 13 кВт
Длина(м)
40
45
50
60
70
75
80
85
90
95
100
110
120
Мощность (кВт)
Площадь поперечного сечения (мм2)
3
2.5
4
6
10
120
4.5
2.5
4
6
10
16
16
7,5
6
10
16
25
35
13
10
16
25
35
50
15. Эксплуатация и техобслуживание
15.1 Вновь установленные тали или тали, установленные после того, как они были
демонтированы, осмотрены и/или отремонтированы должны проходить серию пробных испытаний
без нагрузки. Проведение пробных испытаний до завершения установки запрещается.
15.2 До начала эксплантации в нормальном режиме проведите 10-минутное испытание при
постоянной статической нагрузке с 125% номинальной нагрузки с высотой подъема около 100 мм и
убедитесь, что таль работает в нормальном режиме.
15.3 Динамическое испытание состоит в повторном подъеме и опускании номинальной
нагрузки и ее перемещении в горизонтальной плоскости. После испытания проверьте, работают ли
блок механического привода, электрика и соединительный блок нормально и надежно.
15.4 Строго запрещается использовать таль, если нагрузка превышает номинальную нагрузку
на головку и включать таль чаще расчетного количества раз (120) в час.
15.5 При установке, сдаче в эксплуатацию и ремонте проводится тщательный осмотр с целью
удостовериться в том, что работает ограничительное устройство исправно и надежно и быстро
реагирует, т.е. отключает питание и не допускает дальнейшего перемещения крюка вниз и вверх в
момент, когда подъемный крюк достигает верхнего и нижнего предела, во избежание несчастного
случая. Строго запрещается использовать ограничительное устройство в качестве выключателя хода.
15.6 Не разрешается нажимать одновременно две кнопки, в результате чего таль начнет
двигаться в противоположных направлениях.
15.7 По окончании работы отключите сетевое питание.
15.8 Электрическую таль должны эксплуатировать специально назначенные лица, полностью
усвоившие правила техникой безопасности при ее эксплуатации.
15.9 При эксплуатации тали ее должны регулярно осматривать специально назначенные лица.
При обнаружении какой-либо неисправности необходимо незамедлительно принимать меры и
делать подробные записи.
15.10 Тормоз должен быть отрегулирован таким образом, чтобы он мог действовать при
нахождении в подвешенном состоянии тяжелого груза и в случаях снижения максимальной
нагрузки. Путь трения после тормоза не должна превышать 80 мм:
15.11 Стандартные требования по списании троса в лом
Конструкция троса
Форма скручивания
Кол-во обрывов троса на длину
6 х 37 + 1
Пересекающееся скручивание
19
При явном износе поверхности троса номинальная нагрузка на тросы с обрывами должна быть
соответственно снижена.
При износе
% площади диаметра
Снижения кол-ва тросов с обрывами %
10
85
15
75
20
70
25
60
30
50
15.12 Убедитесь, что в ходе эксплуатации тали используется достаточное количество смазки и
что в ней нет грязи и примесей.
15.13 Для нанесения смазки на трос следует использовать небольшие деревянные бруски с
прочными глазками: строго запрещается наносить смазку рукой непосредственно на трос на рабочем
месте.
15.14 Не разрешается оставлять тяжелый груз в подвешенном положении при неработающей
тали во избежание постоянной деформации деталей.
15.15 При возникновении в ходе эксплуатации каких-либо нештатных ситуаций, необходимо
немедленно отключить сетевое питание.
15.16 Особое внимание следует обращать на быстроизнашивающиеся детали.
15.17 После продолжительной эксплуатации 10-тонной тали может произойти автоматическое
отключение питания. (В этом случае вы можете уменьшить нагрузку). Это происходит в результате
срабатывания функции защиты двигателя от перегрева, и таль через некоторое время сможет
продолжать работу после того, как двигатель остынет.
16. Основные параметры электротали.
Модель
СD1/MD1/H-CD1/H-SD1/CDL1
Грузоподъемность, тн.
0,5
1,0
2,0
Высота подъема, м.
6
12
18
6
12
18
24
30
6
12
18
24
30
Скорость подъема, м/мин.
8,0 / 8,0/0,8м
Скорость передвижения, м/мин.
20
Диаметр каната, мм.
5,1
7,4/7.6
11,0
Двутавр по GB706-88
16-28b
16-28b
20a-32c
Min. R поворота, м.
1,5
1,5
2
3
4
2
2,5
3
4
Мощность, кВт.
0,8 / 0,8/0,2
1,5 / 1,5/0,2
3,0 / 3,0/0,4
С-ть вращения об/мин.
1380
1380
1380
Двигатель
К-во фаз/Частота, Гц.
3/50
3/50
3/50
подъема
Напряжение, В.
380
380
380
Потребляемый ток, А.
2,4 / 2,4/0,72
4,3 / 4,3/0,72
7,6 / 7,6/1,25
Мощность, кВт.
0,2
0,2
0,4
Двигатель
С-ть вращения об/мин.
1380
1380
1380
перемеще-н
К-во фаз/Частота, Гц.
3/50
3/50
3/50
ия
Напряжение, В.
380
380
380
Потребляемый ток, А.
0,72
0,72
1,25
Режим
ISO
работы
К-во включений в час
120
120
120
H
560
650
650
685
685
780
780
780
860
860
960
960
960
L2
126
159
187
L1
228 / 225
269 / 266
279
628
772
916
772
965
1161
1357
1533
L
818
1018
1218
1418
1618
625
769
913
769
962
1158
1354
1550
Габаритные
m
318
462
601
401
597
793
989
1185
412
612
812
1012
1212
размеры, мм
n
190
196
240
h
120
124
155
Dотв.
14,5
19
23
B
884
884
930
E
490
584
749
F
355 / 508
368 / 508
368 / 529
Вес
тали
CD/H-CD
115
145
150
156
190
213
232
250
238
280
320
352
377
нетто, кг
MD
135
165
170
170
205
227
246
264
264
307
346
379
403
CD/H-CD
80
90
95
118
135
152
169
186
168
199
206
237
259
Вес тары, кг
MD
100
110
115
132
149
166
183
200
193
224
231
262
285
Модель
СD1/MD1/H-CD1/H-SD1/CDL1
Грузоподъемность, тн.
3,0
5,0
10,0
Высота подъема, м
6
12
18
24
30
6
12
18
24
30
9
12
18
24
30
Скорость подъема, м/мин.
8,0 / 8,0/0,8м
7,0 / 7,0/0,7м
Ск-сть передвижения, м/мин.
20
Диаметр каната, мм.
13,0
15,0
15,0
Двутавр по GB706-88
20а-45с
28а-63с
28а-63с
Min. R поворота, м.
2
2,5
3
4
2,5
3
4
5
3,5
4
6
7,5
9
Мощность, кВт.
4,5 / 4,5/0,8
7,5 / 7,5/0,8
13,0 / 13,0/1,5
Двига
С-ть вращения об/мин.
1380
1400
1400 / 1380
-тель
К-во фаз/Частота, Гц.
3/50
3/50
3/50
подъе
Напряжение, В.
380
380
380
ма
Потребляемый ток, А.
11 / 11/2,4
18 / 18/2,4
30 / 30/4,3
Двига
Мощность, кВт.
0,4
0,8
0,8х2
-тель
С-ть вращения об/мин.
1380
1380
1380
перее
К-во фаз/Частота, Гц.
3/50
3/50
3/50
ме-ще
Напряжение, В.
380
380
380
ния
Потребляемый ток, А.
50
50
50
Режим
ISO
работы
К-во включений в час
120
120
120
Габар
H
954
1057
1212
1272
1320
ит-ны
L2
230
274
303
е
L1
341 / 343
380 / 377
429 / 820
разме
963
1164
1375
1581
1787
1082
1298
1489
1699
1909
1633
1995
2357
2719
3081
L
ры мм
965
1166
1377
1583
1789
1079
1295
1489
1696
1906
2024
2386
2748
3110
3472
m
n
264
320
376
h
173
203
243
Dотв.
25
31
37
B
930
1058
1058
E
876
1017
1068
F
420 / 668
486 / 690
612
Вес тали
CD/H-CD
343
373
439
481
516
481
531
631
692
737
958
1063
1166
1263
1317
нетто, кг
MD
382
413
478
521
555
518
568
668
729
774
1048
1153
1256
1353
1407
Вес
CD/H-CD
272
302
325
365
397
397
420
453
510
550
712
807
900
987
1032
тары, кг
MD
310
340
363
403
436
416
457
491
547
588
802
897
990
1077
1122
17. Электрические схемы подключения
17.1 Схема подключения электротали к крану СD1/H-CD1/H-SD1/CDL1.
Тельфера СD1/H-CD1/H-SD1/CDL1 поставляется в крановом исполнении, которое
включает в себя пульт 6 кнопок (+ кнопка аварийной остановки) и кабель управления
- это
стандартная комплектации кранового исполнения. Пускатели крана Заказчик устанавливает сам.
Любая другая комплектация стандартной крановой тали считается заказной позицией и
оговаривается отдельно в заявке или с менеджером.
Экспликация:
Двигатель
Двигатель
Двигатель
Двигатель
Крановый д-ль
Трансфор-
Контрольный
Включение
подъема
перемещения
подъема
перемещения
перемещения
матор
выключатель
питания
Вверх
Вниз
Вправо
Влево
Вверх
Вниз
Вправо
Влево
Вперед
Назад
1.
МЗ применяется только на 10 т талях
2.
Выключатель контроля температуры применяется на 5 т и 10 т талях
3.
Контроль высокого напряжения ТС и КМ1 не используется, L1 и 1 L3 и 2 должны быть
закорочены
17.2
Принципиальная электрическая схема блока управления электрической тали
СD1/H-CD1/H-SD1/CDL1 0, 5-10 т
1.
МЗ применяется только на 10 т. талях
2.
Выключатель контроля температуры применяется на 5 т. и 10 т. талях
3. Проводка деталей, отмеченных пунктирной линией, подготовлена производителем, проводка
деталей, отмеченных сплошной линией, должна быть подготовлена пользователем

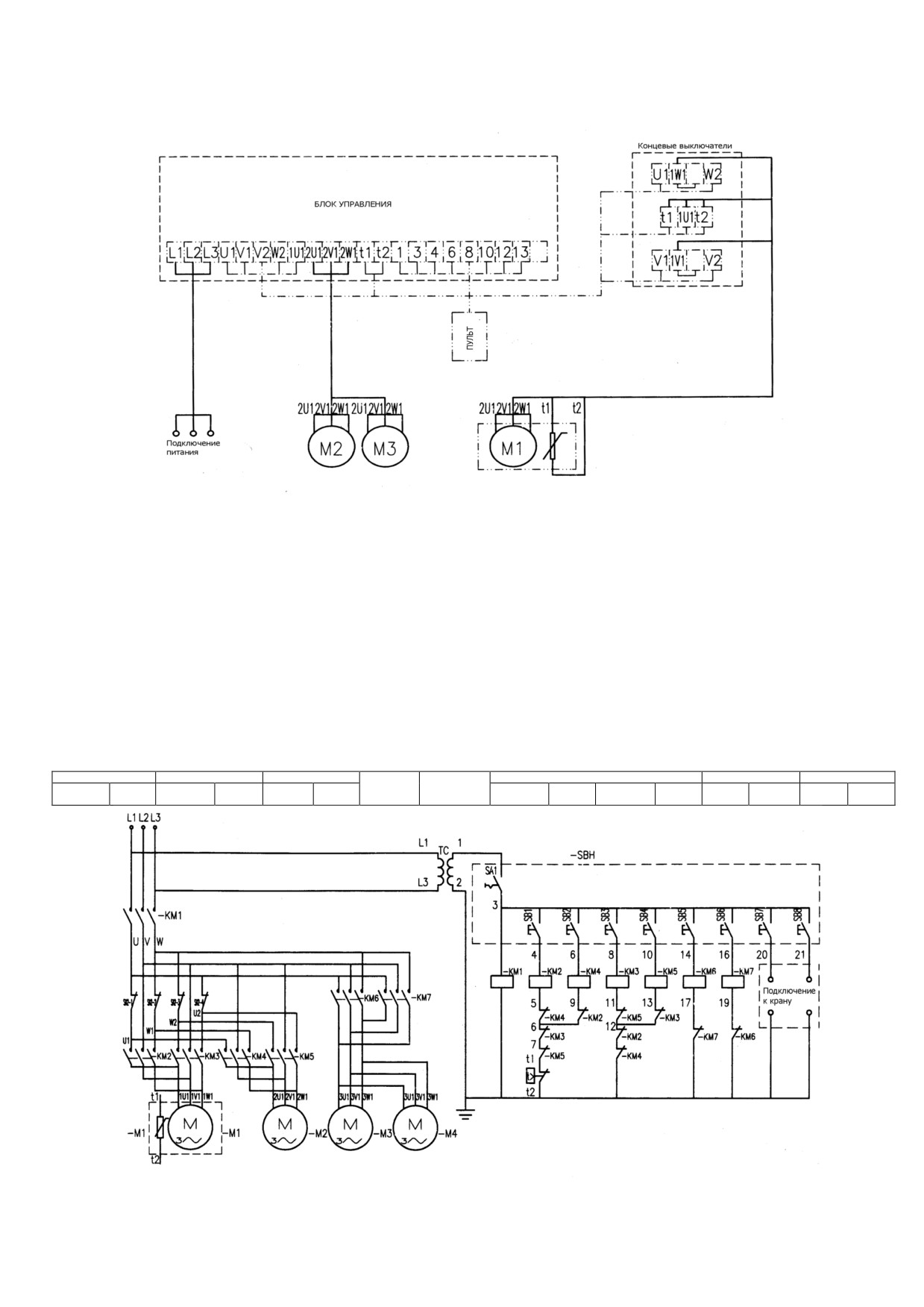

17.3 Схема подключения электротали к крану МD1.
Тельфера MD1 поставляется в крановом исполнении, которое включает в себя пульт 6
кнопок (+ кнопка аварийной остановки) и кабель управления - это стандартная комплектации
кранового исполнения. Пускатели крана Заказчик устанавливает сам. Любая другая
комплектация стандартной крановой тали считается заказной позицией и оговаривается отдельно в
заявке или с менеджером.
Д-ль передвижения
Д-ль подъема
Д-ль передвижения
Д-ль подъема
Д-ль передвижения
Крановый д-ль
Трансфор-
Концевой
Медлен-н
Быстро
Медлен-н
Быстро
Медленно
Быстро
Медленно
Быстро
Вправо
Влево
матор
выключатель
Вправо
Влево
Вперед
Назад
о вверх
вверх
о вниз
вниз
вверх
вверх
вниз
вниз
1.
М4 применяется только на 10 т. талях
2.
выключатель контроля температуры применяется на 5 т. и 10 т. талях
3.
Контроль высокого напряжения ТС и КМ1 не используется,
1_1 и 1 1_3 и 2 должны
быть закорочены.
17.4 Принципиальная электрическая схема блока управления электрической тали МD1 0, 5 -10 т.
1.
М4 применяется только на 10 т. талях
2.
выключатель Контроля температуры применяется на 5 т. и 10 т. талях
3. Проводка деталей, отмеченных пунктирной линией, подготовлена производителем, проводка
деталей, отмеченных сплошной линией, должна быть подготовлена пользователем.
18. Схема смазки электротали.
Место установки
Способ нанесения
Смазка
период
Трансмиссионное масло
Впрыскивание через
Каждые три
1
Редуктор механизма подъема
ТАД-17 (ТМ-5-18) или
отверстие сверху
месяца
аналог
Впрыскивание через
Твердая смазка
2
Редуктор механизма передвижения
отверстие сверху
ЛИТОЛ, ЦИАТИМ
Нанесение на
Каждые
3
Стальной канат
Тросовая смазка
поверхность
полмесяца
Упорный подшипник крюка и
Впрыскивание через
Твердая смазка
Каждые шесть
4
подшипники тележки
отверстие
ЛИТОЛ, ЦИАТИМ
месяцев
Впрыскивание через
Твердая смазка
Каждые шесть
5
Подшипники тележки
отверстие
ЛИТОЛ, ЦИАТИМ
месяцев
Впрыскивание через
Твердая смазка
Каждые шесть
6
Подшипники барабана
отверстие
ЛИТОЛ, ЦИАТИМ
месяцев
Подшипники
Твердая смазка
Каждые шесть
7
подъемного и ходового
Заливка
ЛИТОЛ, ЦИАТИМ
месяцев
двигателя
Твердая смазка
Каждые шесть
8
Редуктор для малой скорости
Заливка
ЛИТОЛ, ЦИАТИМ
месяцев
18.1 Количество масла, заливаемого в редуктор подъема:
Грузоподъемность
Вес, кг.
0.5
1
1
1.5
2
2
3
3
5
3
10
4
19. Типичные неисправности и их устранение
Типичная неисправность
Типичная причина
Способ устранения
Таль
не
перемещается
в
Неправильный порядок фаз
Поменяйте местами
два силовых
направлении,
указанном
соединения
стрелкой на кнопке
Двигатель
не
может
Слишком
низкое
Проверьте предохранитель. Снимите
поднять
груз,
возникает
напряжение
питания.
тормоз колеса и удалите ржавчину на
сильный шум
Одна
фаза отключена, из-за
задней крышке. Увеличьте площадь
образования ржавчины
задняя
сечения силовой линии.
крышка и колесо
тормоз
слиплись. Слишком
маленькая
площадь сечения силовой линии.
Тормоз не
работает
или
На бугеле конического тормоза
Отрегулируйте тормозной механизм или
слишком
большой
путь
грязная
смазка
или
разберите колесо тормоза и удалите
трения после торможения,
он износился.
грязную смазку
(или) пыль на
поверхности трения. Замените бугель
тормоза.
Протечка
масла
Слишком
много
масла
Откройте резьбовую пробку в нижней!
из наматывающем
барабана
в редукторе и масло протекает
части редуктора и удалите излишки
или
из-под
через отверстие на входном
масла.
крышки барабана
валу.
Редуктор
В
редукторе
Добавьте
масла.
Проверьте
и|
производит сильный аномальный
недостаточно масла
или
отремонтируйте редуктор или замените
шум.
неисправны зубья или подшипники
подшипники.
Направляющее
устройство
Вес подвешен не перпендикулярно
Замените направляющее устройство и|
троса повреждено.
блоку.
обеспечьте перпендикулярность.
Ограничитель
вышел
из
Ослабло
крепление
упорных
Отрегулируйте и закрепите упорные!
строя
или
находится
в
подушек
на
ограничительной
подушки и проверьте направление
неправильном положении,
стяжке
или
они
находятся
движения.
в
неправильном
положении.
Неправильный
порядок подсоединения фаз.
20. На что следует обратить внимание после того как устройство будет распаковано, прежде
чем подключать его к сети, проверьте следующее:
20.1 Осевое перемещение колес вентиляторного тормоза (3) большого и малого конических
двигателей. Способ:
- снимете кожуха вентиляторов двигателей (2 в модели СD1/H-CD1/H-SD1/CDL1 и 3 в модели МD1).
Тормоз CD1/H-CD 0,5-5,0 т.
Тормоз MD1 0,5-5,0 т.
1-Винт;
2-Регулировочная гайка;
3-Вентилятор;
4-Тормозная
1-Винт;
2-Регулировочная гайка;
3-Вентилятор;
4-Тормозная
колодка; 5-Задняя крышка двигателя;
колодка; 5-Колесо тормоза;
- поднимите тормозные колеса вентиляторов с помощью рычага, приложенного в трех точках на
одинаковом расстоянии на внешней плоскости
(А), чтобы убедиться, что тормозные колеса
вентиляторов и задние крышки двигателей не слиплись из-за образования ржавчины. Крышка
тормоза из асбеста подвержена воздействию влаги. Она может заржаветь и прилипнуть к задней
крышке двигателя и двигатель не сможет запуститься после подачи питания и двигатель выгорит,
поэтому пользователь должен с помощью рычага освободить тормозное колесо для обеспечения
определенного осевого движения.
Тормоз СD1/H-CD1/H-SD1/CDL1 10,0 т.
Тормоз MD1 10,0 т.
1- Регулировочная гайка; 2-Винт; 3-Вентилятор; 4-Асбестовая накладка; 5- Гнездо
1-
Регулировочная гайка;
2-Винт;
3-Вентилятор;
тормоза; 6-Задняя крышка; 7-Люк вентилятора; 8-Рычаг;
4-Асбестовая накладка;
5- Гнездо тормоза;
6-Задняя
крышка; 7-Люк вентилятора; 8-Рычаг;
- снимите люк вентилятора (7) и проверьте при помощи рычага (8) осевое перемещение колеса
вентилятора (нормальный диапазон перемещения 2-4 мм.).
- при слишком большом перемещении ослабьте винт (2) и поверните (1) на 1-2 деления против
часовой стрелки и затяните винт (2)
- снова проверьте перемещение.
- повторите операцию до рабочего состояния тормоза.
- закройте люк.
20.2 Проверьте
при
помощи
ампервольтомметра
правильное и надлежащее
подсоединение электрического блока управления (оно может нарушиться в ходе перевозки).
20.3 Подайте напряжение и проверьте фазы. Верхняя кнопка предназначена для
подъема,
вторая кнопка сверху
-
для
опускания
тали.
Если
фазы
подсоединены неправильно, ограничительное устройство не будет выполнять функцию
отключения питания, в этом случае пользователь должен переставить фазы.
20.4 Подвесьте таль, нажмите кнопки, чтобы правильность направлений хода и надежность
работы ограничительного устройства. Только после проведения вышеназванных проверок и в случае
соответствия их результатов требованиям головка тали может быть установлена на двутавровые
рельсы для эксплуатации.
20.5 Наша компания производит бесплатный ремонт и замену при обнаружении какой-либо
неисправности на электрической тали в течение 12 месяцев с даты поставки при условии, что
пользователь проводил техобслуживание и эксплуатировал изделие должным образом согласно
настоящей инструкции.
21. Упаковка.
Тельфер упакован в деревянный или фанерный ящик. Внутри ящик обшит водонепроницаемой
тканью. В торцевых стенках имеются вентиляционные отверстия, защищенные металлическими
решетками. Тельфер лежит на ложементах и раскреплен через механизм передвижения двумя
деревянными брусами.
Поверхность тельфера обработана консервационной смазкой.
22. Расконсервация.
22.1 Снять крышку ящика.
22.2 Раскрепить боковые стенки ящика. Дно ящика можно использовать как поддон.
22.3 Внимательно осмотреть поверхность тельфера, пульт управления и кабель пульта на
предмет механических повреждений. При обнаружении повреждений срочно связаться с продавцом.
22.4 Протереть тельфер бязью, смоченной уайт-спиритом.
22.5 Проверить наличие смазки в редукторе подъема.
22.6 Начинайте монтаж, основываясь на данную инструкцию и руководящие документы
технадзора.
23. Первичное освидетельствование.
Перед пуском в работу таль должна быть освидетельствована, при этом осматриваются и
проверяются в работе механизмы, электрооборудование, конечные выключатели.
Кроме того, необходимо проверить состояние грузового каната, крюка и его подвижность
(вращение, качение), а затем механизмов тали под штатными нагрузками. Тормозной путь груза при
подъеме и опускании не должен превышать 10 мм.
Если тормозной путь более 10 мм, то следует провести регулировку электромагнитного
тормоза согласно указаниям данной инструкции.
После освидетельствования таль снабжается индивидуальным номером, который заносится в
журнал учета грузоподъемных машин и паспорт тали. Запись в журнале производится на основании
документации завода-изготовителя и результатов освидетельствования.
Разрешение на пуск электротали в работу выдает лицо, осуществляющее надзор за
грузоподъемными машинами, о чем производится соответствующая запись в паспорте электротали.
Регистрационный номер, грузоподъемность и дата следующего освидетельствования должны
быть крупно написаны на электротали.
Тали, находящиеся в работе, должны подвергаться периодическому техническому
освидетельствованию:
а) частичному — не реже одного раза в 12 месяцев;
б) полному — не реже одного раза в 3 года, за исключением редкоиспользуемых.
Отнесение электроталей к категории редкоиспользуемых производится по согласованию с
органом технадзора.
24. Требования к обслуживающему персоналу.
Для управления электроталью назначаются определенные ответственные за данный механизм
рабочие, а для обслуживания и ремонта их — слесари и электромонтеры. Все указанные лица
должны пройти надлежащее обучение в соответствии с «Правилами устройства и безопасной
эксплуатации грузоподъемных крановª и получить соответствующее удостоверение. Результаты
аттестаций и проверки знаний оформляются протоколом и заносятся в журнал проверки знаний.
Рабочие основных профессий к управлению электроталью с пола или со стационарного пульта
и подвешиванию груза на крюк электротали допускаются после соответствующего инструктажа и
проверки навыков в установленном на предприятии порядке.
Повторная проверка знаний лиц обслуживающего персонала
(крановщиков, электромонтеров,
слесарей, стропальщиков) проводится не реже одного раза в 12 месяцев.
Рабочие основных профессий, обслуживающие тали и производящие зацепку грузов к крюку,
должны проходить повторный инструктаж не реже одного раза в 12 месяцев.
Для правильного обслуживания грузоподъемных кранов владелец обязан обеспечить
крановщиков, слесарей, электромонтеров и стропальщиков инструкциями, определяющими их
права, обязанности и порядок безопасного производства работ с учетом типа электроталей,
конкретных условий эксплуатации, обслуживания и ремонта электроталей и требований,
содержащихся в разделе 11.3. «Производство работª, а также в «Правилах устройства и безопасной
эксплуатации грузоподъемных крановª.
25. Производство работ и техника безопасности.
Рабочие, управляющие талью, должны находиться со стороны открытой части барабана. Место работы
должно быть хорошо освещено и иметь свободный проход для обслуживающего персонала.
Механизмы тали включаются в работу нажимом соответствующей кнопки на кнопочной станции, для
остановки — нажатая кнопка отпускается.
Канаты, цепи и другие грузозахватные приспособления должны быть надлежащей грузоподъемности,
иметь соответствующие клейма и бирки и полностью отвечать требованиям Госгортехнадзора. Канаты и цепи
следует подбирать такой длины, чтобы угол между ветвями не превышал 90°, увеличение этого угла может
быть допущено лишь в исключительных случаях, когда высота подъема крюка не позволяет применять более
длинные чалки и когда при этом исключается возможность перемещения чалок по грузу.
Груз должен обвязываться так, чтобы не соскользнули с него чалочные приспособления. Чалочные
канаты и цепи должны накладываться без узлов и петель; под острые ребра следует обязательно подложить
подкладки, предохраняющие канаты и цепи от повреждений. Мелкоштучные грузы нужно поднимать и
перемещать в специально для этого предназначенной таре.
Груз, перемещаемый в горизонтальном направлении, должен быть поднят на 0,5 м выше встреча-
ющихся на пути предметов.
При передвижении тали следует устранить раскачку груза, при остановке тали в момент, когда грузовой
канат имеет максимальное отклонение от вертикали, рекомендуется кратковременно включать таль, чтобы ее
движение совпало с направлением отклонения груза.
Для разворота длинномерных и громоздких грузов во время их подъема или перемещения должны
применяться специальные оттяжки (крючья) соответствующей длины.
Перемещаемый груз разрешается опускать лишь на предназначенное для этого место, где он не мог бы
упасть, опрокинуться или соскользнуть. На место установки груза должны быть предварительно уложены
соответствующей прочности подкладки для того, чтобы чалочные канаты или цепи можно было легко извлечь
из-под груза.
Груз должен укладываться на платформе и вагонетке и сниматься с них без нарушения равновесия.
При подъеме груза он должен быть предварительно приподнят на высоту не более 200—300 мм для
проверки правильности строповки и надежности действия тормозов.
Следует избегать работы импульса
(очень часто чередующимися включениями), В процессе
эксплуатации необходимо следить за исправностью обоих тормозов, которые должны работать одновременно.
После окончания или при перерыве в работе электроталь должна быть разгружена, рубильник, питающий
таль, должен быть отключен и заперт.
ЗАПРЕЩАЕТСЯ:
1. Поверхности, по которым движутся катки, поверхности катания катков и шарнирное соединение
механизма подъема с механизмами передвижения красить, так как краска мешает хорошему сцеплению
катков с монорельсовой дорогой и увеличивает сопротивление заземления электротали через монорельс.
2. Во время работы находиться под грузом между грузом и стенкой дома, колонной, станком, шта-
белем и т. п.
3. Поднимать груз, вес которого превышает максимальную грузоподъемность тали. При использовании
электроталей для подъема и транспортирования расплавленного металла, жидкого шлака максимальный вес
груза не должен превышать 75% от максимальной грузоподъемности и должны выполняться требования
«Правил устройства и безопасной эксплуатации грузоподъемных крановª.
4. Превышать режим работы (ПВ 25% и число включений в час 120).
5. Одновременно нажимать кнопки, которые включают противоположные движения механизмов, вне-
запно переключать механизмы на обратный ход.
6. Пользоваться концевыми включателями в качестве рабочих органов для автоматической остановки
механизмов, доводить таль до концевых упоров, установленных на монорельсе.
7. Отрывать при помощи тали фундаменты или грузы, засыпанные землей, примерзшие к земле,
заложенные другими грузами или укрепленные болтами; освобождать чалочные канаты или цепи, за-
цепленные грузом.
Поднимать груз, если канат отклоняется от вертикали, поднимать грузы, подвешенные на острие крюка
и находящиеся в неустойчивом положении, поднимать груз в таре, заполненной выше бортов; перемещать
грузы в тех местах, где падение груза может вызвать взрыв, пожар или другие опасные последствия.
8.
Разматывать ослабленный канат у талей без канатоукладчика, когда подвеска находится в
неподвешенном состоянии; выравнивать подвешенный или перемещаемый груз весом людей.
9.
Эксплуатировать электроталь при открытом шкафе электроаппаратуры.
10.
Устанавливать концевые упоры против катков тележек.
11.
Работать при неисправных ограничителях.
26. Техническое обслуживание.
Периодичность осмотров и объем работ устанавливает администрация предприятия, исходя из кон-
кретных условий работ тали. Рекомендуется осмотры производить не реже одного раза в месяц и при
проведении их обязательно проверить:
- состояние монорельсового пути и токоподводящих шин;
- надежность заземления;
- чистоту тали, наличие и состояние смазки;
- состояние изоляции электроподводки по действующим нормам безопасной эксплуатации механизмов
с электроприводом;
- состояние и работу токосъемника, конечных выключателей, магнитных пускателей и кнопочной стан-
ции;
- надежность крепления грузового каната и его состояние;
- затяжку болтов, контактных и других соединений, а также наличие и состояние стопоров (пружинных
шайб, шплинтов и др. деталей, обеспечивающих стопорение);
- состояние подвески и подвижность крюка (вращение, качение);
- состояние зубчатых передач;
- работу тормозов;
- состояние и работу канатоукладчика.
Результаты осмотров и отметки устранения выявленных неисправностей записываются в журнал
периодических осмотров.
Осмотр тали ответственным лицом должен производиться перед началом работы, а обнаруженные при
этом неисправности должны немедленно устраняться.
Трудозатраты на техническое обслуживание:
- ежемесячные — 8 чел.-час;
- ежегодные — 18 чел.-час.
Нормы отработки времени до проведения очередного технического обслуживания:
- ежемесячные — 62 маш. часа;
- ежегодные — 740 маш. часов.
Нормы отработки времени до проведения очередного ремонта:
- текущего — 740 маш. часов;
- капитального — 4500 маш. часов.
Примечание. Трудозатраты на техобслуживание и нормы отработки времени до проведения техобслуживания,
текущего и капитального ремонта электроталей приведены исходя из работы в нормальных производственных условиях
с загрузкой их в среднем режиме работы с эквивалентным грузом 0,5 <ЗН с коэффициентом использования по времени в
год 0,5, в сутки — 0,67 и в час — 0,25.
При работе электротали в более легком или более тяжелом режимах ежемесячные трудозатраты чел./час. и нормы
отработки времени до проведения очередного техобслуживания и текущего ремонта в маш. часах соответственно
изменяются.
Браковка стальных грузовых канатов производится по количеству оборванных проволок и их износу (см. «Нормы
браковки стальных канатов согласно «Правилам устройства и безопасной эксплуатации грузоподъемных крановª).



















///////////////////////////////////////
