РОССИЙСКАЯ ФЕДЕРАЦИЯ
АО «ТЕПЛОВОДОМЕРª
СЧЁТЧИКИ ВОДЫ КРЫЛЬЧАТЫЕ
ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН
Государственный реестр № 61402-15
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Мытищи, 2017
РОССИЙСКАЯ ФЕДЕРАЦИЯ
АО «ТЕПЛОВОДОМЕРª
СЧЁТЧИКИ ВОДЫ КРЫЛЬЧАТЫЕ
ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН
Государственный реестр № 61402-15
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Мытищи, 2017
СОДЕРЖАНИЕ
Стр.
Введение«««««««««««««««««««««««««««««««««..«««3
1 ОПИСАНИЕ И РАБОТА СЧЁТЧИКОВ
3
1.1 НАЗНАЧЕНИЕ
3
1.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4
1.3 КОМПЛЕКТНОСТЬ
6
1.4 СОСТАВ СЧЁТЧИКА
6

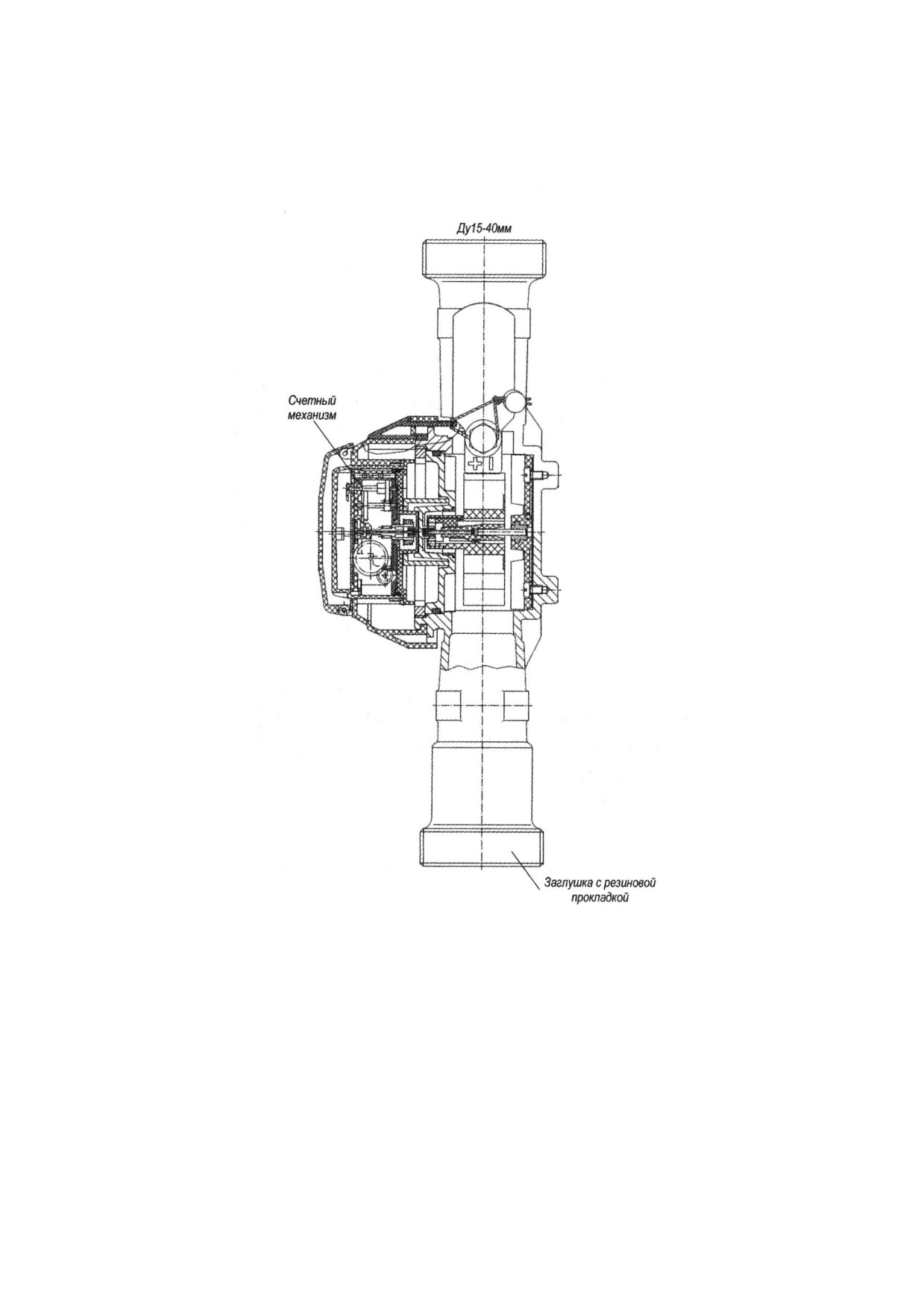

1.5 УСТРОЙСТВО И РАБОТА СЧЁТЧИКА
7
1.6 МАРКИРОВКА И ПЛОМБИРОВАНИЕ
7
1.7 УПАКОВКА
7
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
7
2.1 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
7
2.2 ПОДГОТОВКА СЧЁТЧИКА К ИСПОЛЬЗОВАНИЮ
8
2.3 ЭКСПЛУАТАЦИЯ
9
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКОВ
9
3.1 ОБЩИЕ УКАЗАНИЯ
9
3.2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКОВ
9
3.3 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
10
3.4 ПОВЕРКА СЧЁТЧИКОВ
10
4 УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
10
5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
11
6 СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ
11
7 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
11

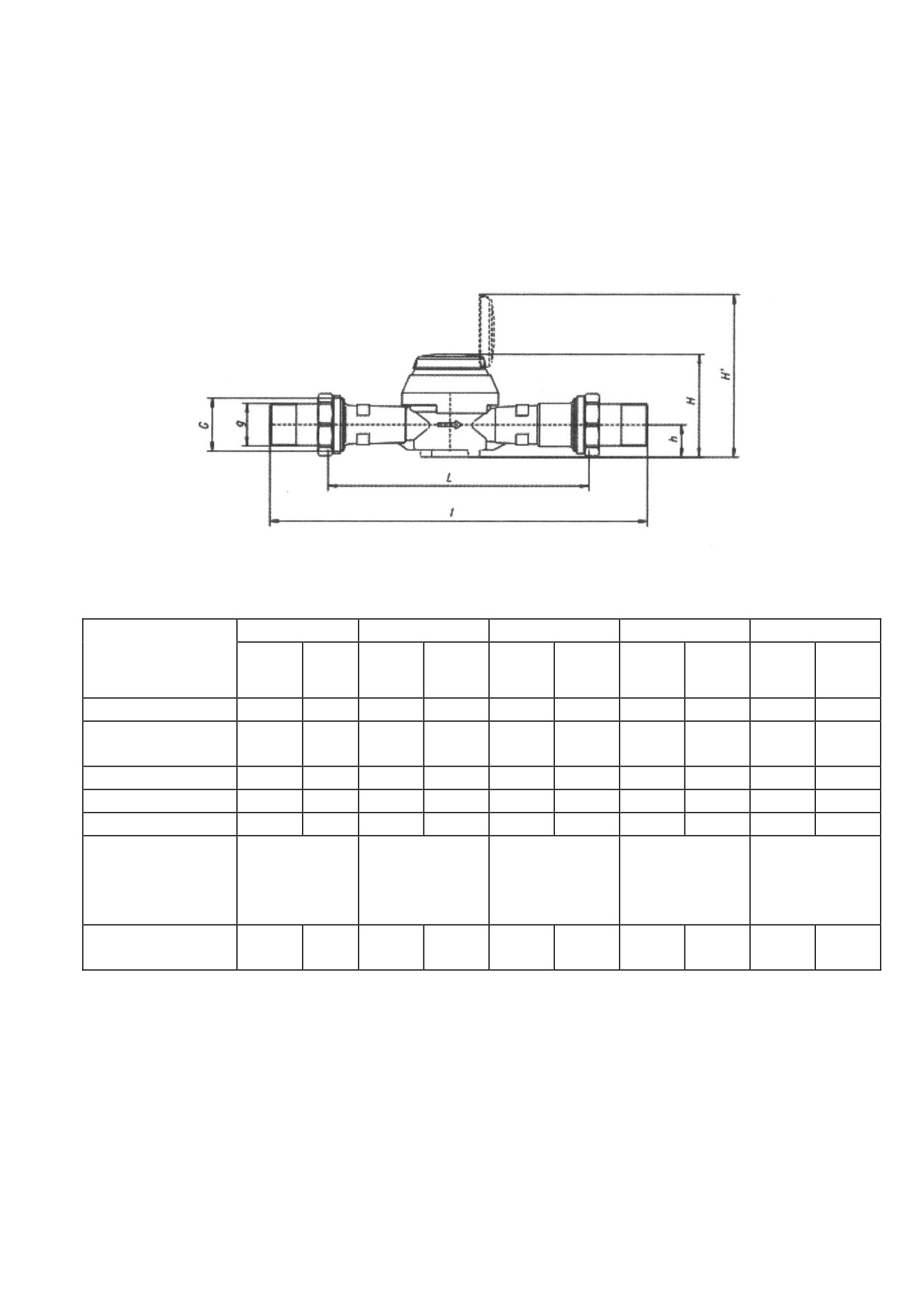

Приложение А (справочное). Габаритные и присоединительные размеры
13

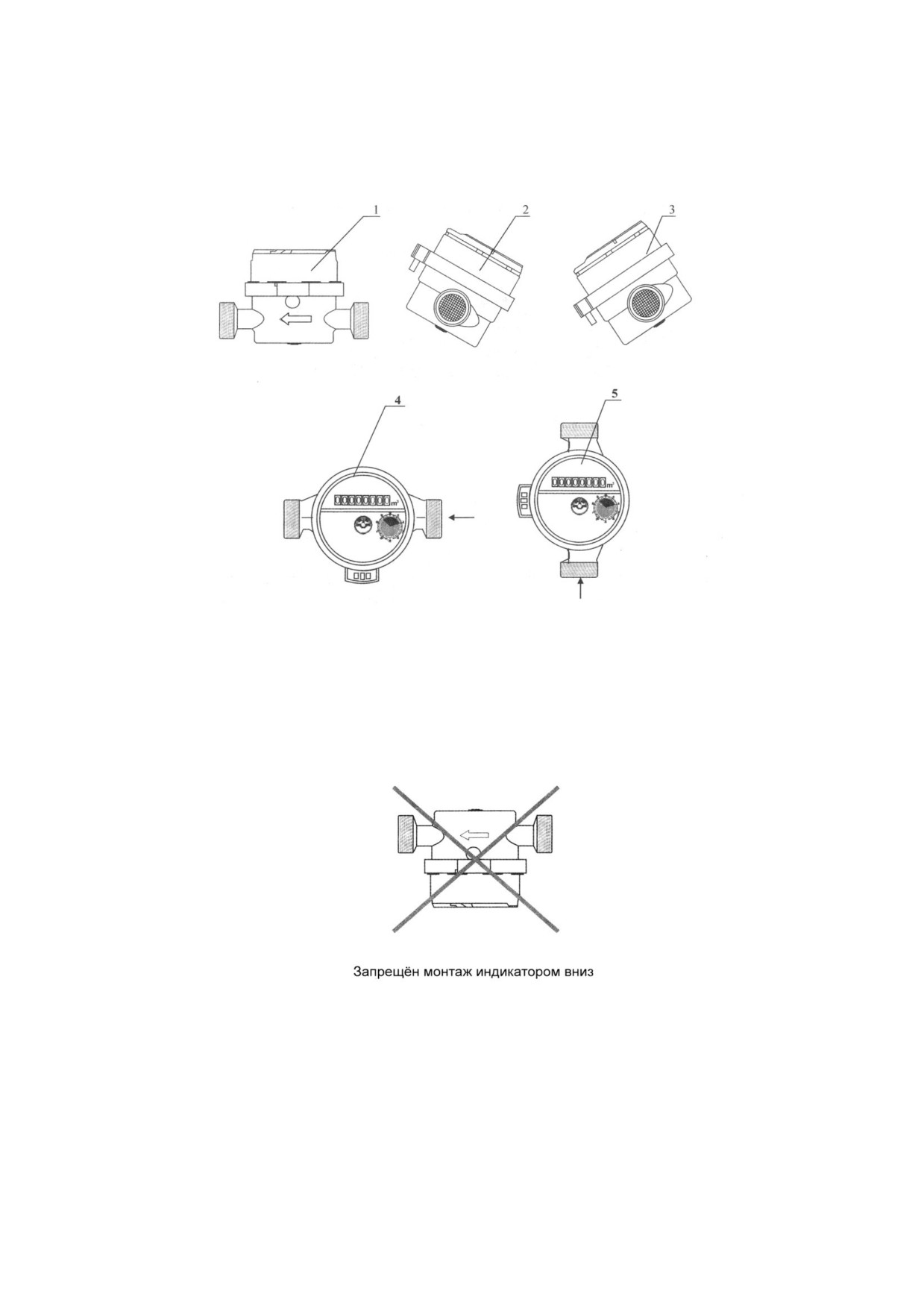

Приложение Б (справочное). Возможные варианты расположения счѐтчиков при монтаже
14

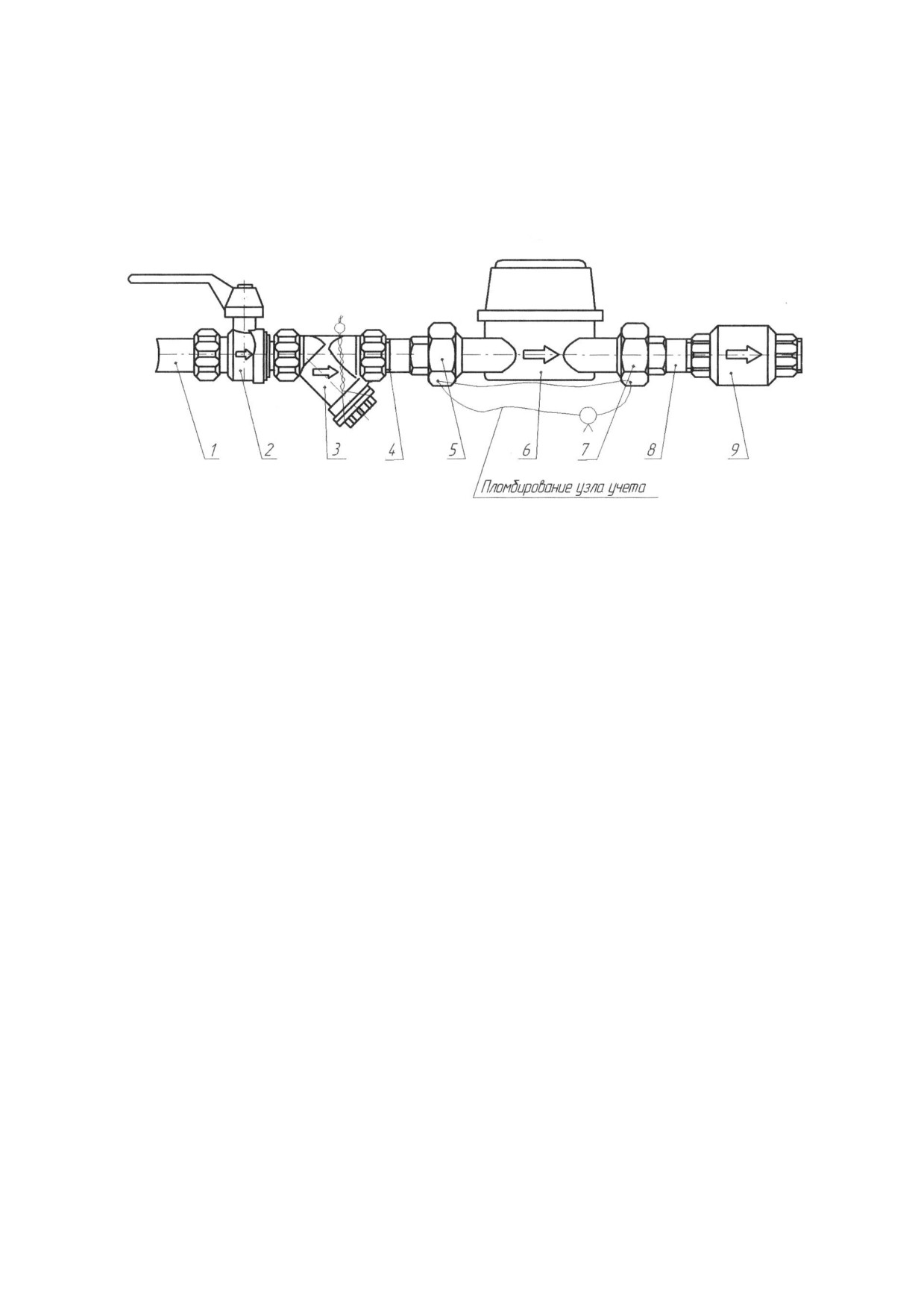

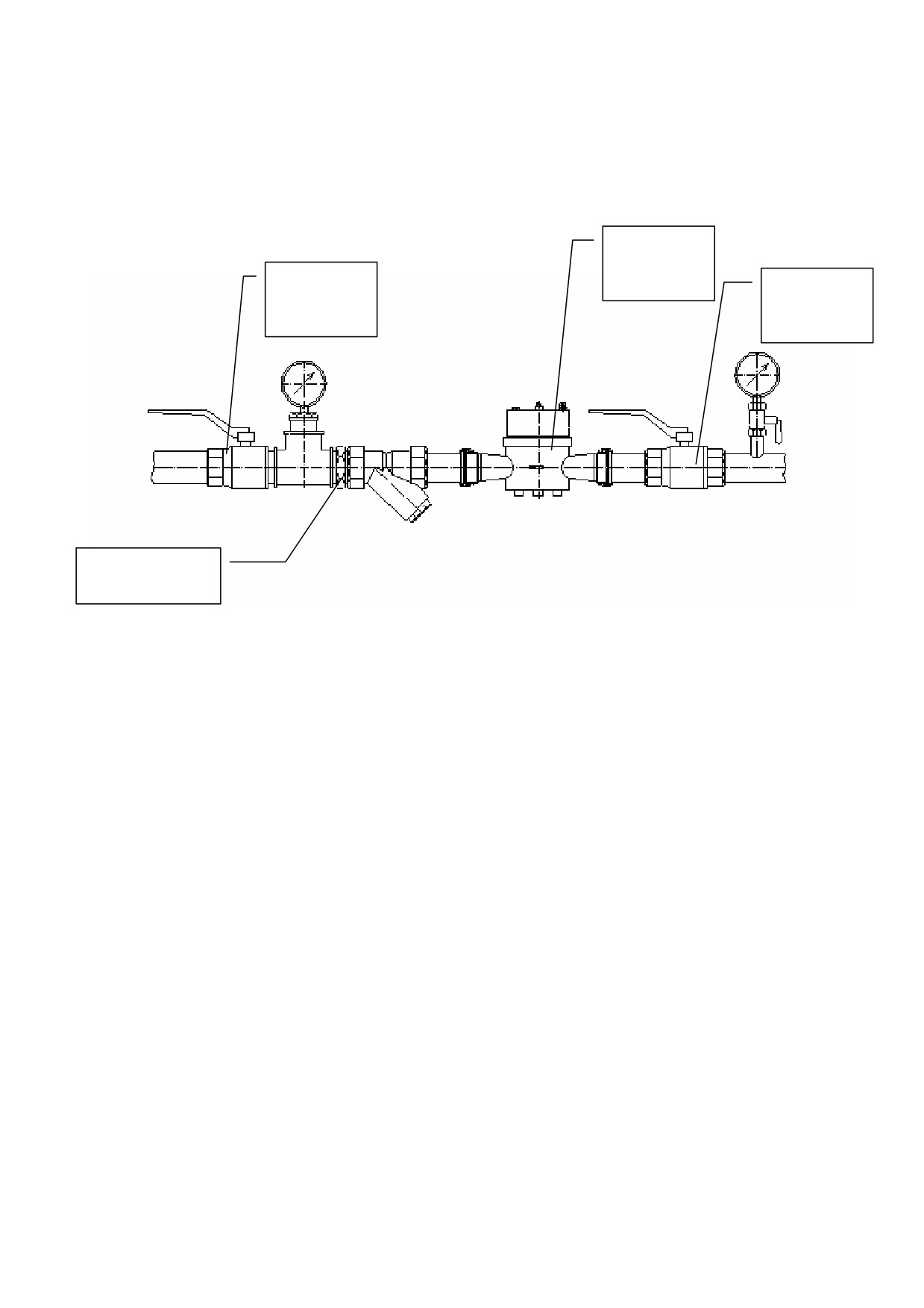

Приложение В (рекомендуемое). Пример монтажа счѐтчика воды
15
Приложение Г (рекомендуемое). Пример пломбирования узла учѐта
16
Приложение Д (рекомендуемое). Профилактическое обслуживание счѐтчика
17
Талон №1 на гарантийный ремонт
18
Талон №2 на гарантийный ремонт
19
Талон №3 на гарантийный ремонт
20
2
Настоящее руководство по эксплуатации (в дальнейшем РЭ) является документом, удосто-
веряющим гарантированные изготовителем основные параметры и технические характеристики
счѐтчиков воды крыльчатых ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН. РЭ позволяет ознакомиться
с их устройством и принципом работы, а также устанавливает правила эксплуатации.
Счѐтчики изготовлены в соответствии с ТУ 4213-203-18151455-2014 и соответствуют всем
требованиям российских и европейских стандартов.
Перед началом эксплуатации счѐтчика или при поступлении его на хранение следует внима-
тельно ознакомиться с настоящим РЭ, проверить комплектность поставки, проверить сохран-
ность и сроки действия пломб.
1 ОПИСАНИЕ И РАБОТА СЧЁТЧИКОВ
1.1 НАЗНАЧЕНИЕ
Счѐтчики воды крыльчатые сухоходные (в дальнейшем по тексту - счѐтчики) с диаметрами
условного прохода DN 15; 20; 25; 32; 40 предназначены для измерения объѐма питьевой воды,
отвечающей требованиям, изложенным в СанПиН 2.1.4.1074-01, и сетевой воды, отвечающей
требованиям по качеству, изложенным в СНиП 41-02-2003, и протекающей в подающих или
обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и
горячего водоснабжения при давлении до 1,6 МПа (16 кгс/см2) в диапазоне температур от +5 до
+50 ºС (холодная вода) и от +5 до +95 ºС (для счѐтчиков DN 15; 20, горячая вода) или от +5 до
+150 °С (для счѐтчиков DN 25 ÷ 40, горячая вода).
По степени защиты счѐтчики соответствуют IP 54; по заказу могут быть изготовлены со сте-
пенью защиты IP 68, которые пригодны для длительного погружения в воду на глубину более
1 м и установки в водопроводных колодцах, имеют полную водонепроницаемость и пылеза-
щищѐнность.
Счѐтчики ВСХН и ВСХНд DN 15; 20; 25; 32; 40 работают в диапазоне температур от +5 до
+50 0С (холодная вода), имеют счѐтный механизм с роликовым и стрелочными указателями,
показывающими измеренный объѐм в метрах кубических (м3) и его долях. Счѐтчики ВСХНд
DN 15; 20; 25; 32; 40 имеют счѐтный механизм с магнитоуправляемым контактом и выдают им-
пульсы (при присоединении вычислителя, регистратора или других совместимых устройств).
Цена одного импульса для счѐтчиков ВСХНд указана в таблице 1 п. 6 технических характери-
стик.
Счѐтчики типа ВСГН DN 15; 20 работают в диапазоне температур от +5 до +95 0С (горячая
вода); ВСГН DN 25; 32; 40 работают в диапазоне температур от +5 до +150 0С (горячая вода),
имеют счѐтный механизм с роликовым и стрелочными указателями, показывают измеренный
объѐм в метрах кубических и его долях.
Счѐтчики ВСГНд DN 15; 20 работают в диапазоне температур от + 5 до + 95 0С (горячая
вода); имеют счетный механизм с магнитоуправляемым контактом, с роликовым и стрелочны-
ми указателями, показывающими измеренный объѐм в метрах кубических и его долях, выдают
импульсы (при присоединении вычислителя, регистратора или других совместимых устройств).
Цена одного импульса указана в таблице 1, п. 6.
Счѐтчики ВСТН DN 25; 32; 40 работают в диапазоне температур от + 5 до +150 0С (горячая
вода), имеют счетный механизм с магнитоуправляемым контактом, с роликовым и стрелочны-
ми указателями, показывающими измеренный объѐм в метрах кубических и его долях, выдают
импульсы (при присоединении вычислителя, регистратора или других совместимых устройств).
Цена одного импульса указана в таблице 1, п. 6.
Объѐм воды, измеренный счѐтчиком, определяют по показаниям роликового и стрелочных
указателей. Наибольшее значение роликового указателя счетного механизма указано в таблице
1 п. 4 технических характеристик.
Пример снятия показаний со счѐтчика воды показан на рисунке 1.
3
Пять роликов индикаторного устройства с цифрами черного цвета (до запятой) указывают
количество измеренной воды в метрах кубических, последующие три ролика после запятой с
цифрами красного цвета - десятые, сотые и тысячные доли метров кубических, а стрелочный
указатель - десятитысячная доля метров кубических.

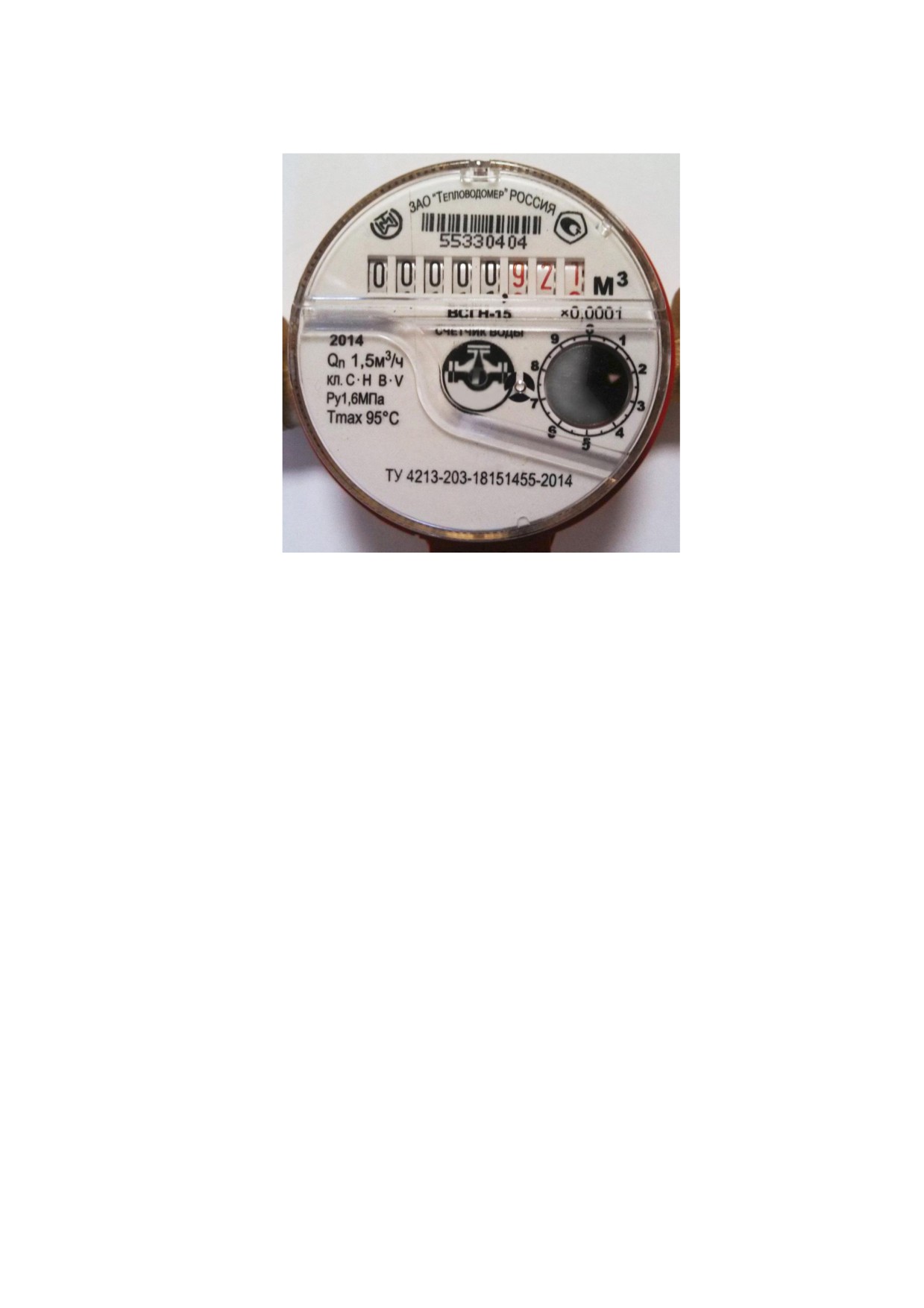

Рисунок 1. Счɺтный механизм счɺтчика ВСГН-15
На рисунке 1 показан счѐтный механизм счѐтчика воды крыльчатого ВСГН-15. Показания ро-
ликового индикатора составляют 0,927, стрелочного указателя - 2. Измеренный объѐм равен
0,9272 м3.
При заказе счɺтчиков должно быть указано:
ƒ условное обозначение счѐтчика;
ƒ метрологический класс.
Пример записи счѐтчика при его заказе и в другой продукции, в которой он может быть приме-
нен:
- для счѐтчика холодной воды DN 40 со счетным механизмом, предназначенным для визу-
ального съема показаний, - ВСХН-40 класс В ТУ 4213-203-18151455-2014; DN 25 -
ВСХН-25 класс С ТУ 4213-203-18151455-2014;
- для счѐтчиков горячей воды DN 40 со счетным механизмом, предназначенным для визу-
ального съема показаний, - ВСГН-40 класс В ТУ 4213-203-18151455-2014; DN 25 - ВСГН-
25 класс В ТУ 4213-203-18151455-2014;
- для счѐтчика горячей воды DN 40 со счетным механизмом с магнитоуправляемым контак-
том и роликовым указателем - ВСТН-40 класс В с ценой импульса 0,01 м3 или 10 л/имп
ТУ 4213-203-18151455-2014.
На счѐтном механизме или корпусе счѐтчика имеется наклейка со штрих-кодом. Цифры на
штрих-коде применяются только для внутренних целей (заводской номер прибора) и не исполь-
зуются для обозначения кода по принятым международным стандартам.
Cчѐтчики типа ВСТН используются в комплекте теплосчѐтчиков (совместно с вычислителем
и комплектом термопреобразователей сопротивления) или для дистанционного вывода инфор-
мации на считывающие устройства.
1.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.2.1 Основные технические характеристики указаны в таблице 1.
4
Таблица 1. Основные технические характеристики
Наименование основных технических
Норма для счѐтчиков ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН
характеристик
Условный диаметр счѐтчиков воды
15
15
15
20
25
32
40
ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН
1
2
3
4
5
6
7
8
Измеряемая среда:
- ВСХН, ВСХНд
Вода по СанПиН 2.1.4.1074-01
- ВСГН, ВСГНд, ВСТН
Вода по СНиП 41-02-2003
1. Расход воды, м3/ч, для счѐтчиков
1.1 холодной воды ВСХН, ВСХНд, в
От +5 до +50 °С
диапазоне температур
- наименьший Qmin
Класс А
-
-
-
-
0,1400
0,2400
0,3000
Класс В
0,0100
0,0160
0,0250
0,0400
0,0630
0,1000
0,1600
Класс С
0,0060
0,0100
0,0150
0,0150
0,0210
0,0360
0,0600
- переходный Qt
Класс А
-
-
-
-
0,3500
0,6000
1,0000
Класс В
0,0160
0,0260
0,0400
0,0640
0,1000
0,1600
0,2600
Класс С
0,0090
0,0150
0,0225
0,0375
0,0525
0,0900
0,1500
- номинальный Qn
0,6
1,0
1,5
2,5
3,5
6,0
10,0
- наибольший Qmax
1,2
2,0
3,0
5,0
7,0
12,0
20,0
Порог чувствительности, м3 /ч, не более
0,0030
0,0050
0,0075
0,0075
0,0105
0,0180
0,0300
1.2 горячей воды в ВСГН, ВСГНд,
От +5 до +95 °С
От +5 до +150 °С
ВСТН, в диапазоне температур
- наименьший Qmin
Класс А
-
-
-
-
0,1400
0,2400
0,3000
Класс В
0,0125
0,0200
0,0310
0,0500
0,0630
0,1000
0,1600
Класс С
0,0060
0,0100
0,0150
0,0150
-
-
-
- переходный Qt
Класс А
-
-
-
-
0,3500
0,6000
1,0000
Класс В
0,0200
0,0320
0,0500
0,0800
0,1000
0,1600
0,2600
Класс С
0,0090
0,0150
0,0225
0,0375
-
-
-
- номинальный Qn
0,6
1,0
1,5
2,5
3,5
6,0
10,0
- наибольший Qmax
1,2
2,0
3,0
5,0
7,0
12,0
20,0
Порог чувствительности, м3/ч, не более
0,0030
0,0050
0,0075
0,0075
0,0105
0,0180
0,0300
2. Потеря давления при наибольшем
0,1
расходе не превышает, МПа
3. Наибольшее количество воды
1000 х м3, измеренное счѐтчиком
ВСХН, ВСХНд, ВСГН, ВСГНд,
ВСТН
- за сутки
0,0150
0,0250
0,0375
0,0630
0,0880
0,1500
0,2500
- за месяц
0,4500
0,7500
1,1250
1,8800
2,6400
4,5000
7,5000
4. Наибольшее значение роликового
99 999
99 999
указателя счѐтного механизма, м3
(99 999,999)
5. Наименьшая цена деления, м3
0,00005
0,00005
100
6. Цена выходного импульса, л/имп.,
1
10
10 (по
для ВСХНд, ВСГНд, ВСТН
10 (по заказу)
100 (по заказу)
заказу)
7. Частота выходного сигнала, не более,
1
Гц
резьбовое
8. Присоединение к трубопроводу
3/4"
3/4"
3/4"
1
11/
4"
11/2"
2,0"
9. Класс защиты по ГОСТ 14254
IP54 (по заказу IP68)
10. Габаритные размеры, мм (не более)
- длина
110
110
110
130
260
260
300
- высота ВСХН
68,5
68,5
68,5
68,5
120
120
120
- высота ВСХНд, ВСГНд, ВСТН
68,5
68,5
68,5
68,5
142
142
142
- ширина
72
72
72
72
111
111
111
11. Масса, кг, не более
0,5
0,5
0,5
0,6
2,0
2,2
2,5
Примечания:
1. Под наименьшим расходом Qmin понимается расход, на котором счѐтчик имеет относительную по-
грешность 5 % и ниже которого относительная погрешность не нормируется.
5
2. Под переходным расходом Qt понимается расход, на котором счѐтчик имеет погрешность ± 2 %, а
ниже которого ± 5 %.
3. Под номинальным расходом Qn понимается расход, равный 1/2 Qmax, при котором счѐтчик может
работать непрерывно в течение длительного времени.
4. Под наибольшим расходом Qmax понимается расход, при котором счѐтчик может работать не более
1-го часа в сутки.
5. Под порогом чувствительности понимается расход, при котором крыльчатка приходит в непре-
рывное вращение.
6. При определении относительной погрешности снятие показаний счѐтчика ведется с учетом стре-
лочного указателя с наименьшей ценой деления.
1.2.2 Гидравлические характеристики:
Потеря давления на счѐтчике рассчитывается по следующей формуле:
∆Р = K * Q2 * 10-4, где:
∆Р - потеря давления на счѐтчике, кгс/см2;
K - коэффициент гидравлического сопротивления, указанный в таблице 2;
Q - расход, м3/ч.
Таблица 2. Коэффициент гидравлического сопротивления для счɺтчиков воды крыльчатых
15
15
15
DN
20
25
32
40
(Qn=0,6м3/ч)
(Qn=1,0м3/ч)
(Qn=1,5м3/ч)
К
6944
2500
1111
400
204,08
69,444
25
1.2.3 Технические характеристики магнитоуправляемого контакта
- максимальное коммутируемое напряжение, В
50;
- максимальный коммутируемый ток через контакт, мА
100;
- частота замыкания контакта, Гц, не более
1.
1.2.4 Пределы допускаемой относительной погрешности счѐтчиков не должны превышать:
± 5 % в диапазоне расходов от Qmin до Qt (исключая);
± 2 % в диапазоне расходов от Qt до Qmax (включая).
1.2.5 Средний срок службы - не менее 12 лет.
По истечении срока службы корпуса счѐтчиков подлежат вторичной переработке.
1.2.6 Габаритные и присоединительные размеры счѐтчиков должны соответствовать размерам,
указанным в таблице 1 и Приложении А.
1.3 КОМПЛЕКТНОСТЬ
В комплект поставки входят:
- счѐтчик воды
1 шт.
- руководство по эксплуатации
1 экз.
- паспорт
1 экз.
- упаковка
1 шт.
- методика поверки (по заказу)
1 экз.
Присоединители для счѐтчиков воды DN 15; 20; 25; 32; 40 (ниппель - 2 шт., гайка накидная - 2
шт., прокладка - 2 шт.) в комплект поставки не входят и комплектуются по отдельному заказу.
1.4 СОСТАВ СЧЁТЧИКА
1.4.1 Счѐтчики состоят из корпуса с входным и выходным патрубками, крыльчатого преобразо-
вателя расхода и счетного механизма, расположенных в корпусе счѐтчика. Во входном патрубке
счѐтчика установлен сетчатый фильтр для защиты от попадания внутрь счѐтчика крупных ме-
ханических частиц. Счетный механизм состоит из масштабирующего редуктора с показываю-
щим устройством, выполненным в виде стрелочных и роликовых указателей объѐма. Крыльча-
тый преобразователь расхода и счетный механизм счѐтчика воды герметично отделены друг от
друга. Счѐтчики ВСХНд, ВСГНд, ВСТН дополнительно имеют магнитоуправляемый контакт,
6
при помощи которого формируются выходные импульсные сигналы, количество которых про-
порционально объѐму воды, измеренному счѐтчиком.
1.5 УСТРОЙСТВО И РАБОТА СЧЁТЧИКА
1.5.1 Принцип работы счѐтчика состоит в измерении числа оборотов крыльчатого преобразова-
теля расхода, приводимого во вращение потоком воды через счѐтчик. Вода через входной пат-
рубок счѐтчика поступает внутрь корпуса счѐтчика, приводит во вращение крыльчатый преоб-
разователь расхода и через выходной патрубок попадает в трубопровод. Число оборотов
крыльчатого преобразователя расхода пропорционально объѐму воды прошедшему через счѐт-
чик. Вращение крыльчатого преобразователя расхода через магнитную связь передаѐтся на
счетный механизм, преобразуется в значение измеренного объѐма воды и выводится на показы-
вающем устройстве счѐтчика. Счѐтчики ВСХНд, ВСГНд, ВСТН дополнительно формируют
выходные импульсы, количество которых пропорционально объѐму воды прошедшему через
счѐтчик.
1.6 МАРКИРОВКА И ПЛОМБИРОВАНИЕ
1.6.1 Маркировка счѐтчиков воды DN от 15 до 40 размещается на лицевой панели счетного
механизма,
1.6.2 Маркировка счѐтчиков должна содержать:
-
товарный знак предприятия-изготовителя;
-
условное обозначение счѐтчика;
-
заводской номер счѐтчика;
-
температуру измеряемой среды;
-
максимальное рабочее давление в МПа;
-
номинальный расход;
-
цену одного импульса (для ВСХНд, ВСГНд, ВСТН);
-
знак Госреестра СИ по ПР 50.2.107-09;
-
год выпуска;
-
направление потока (на корпусе счѐтчика).
1.6.3 Пломбирование
Для защиты от несанкционированного доступа к механизму счѐтчиков воды крыльчатых
ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН устанавливается пломба на регулировочный винт, а на
ВСХНд, ВСГНд, ВСТН дополнительно устанавливается пломба на импульсный выход.
1.7 УПАКОВКА
1.7.1 Эксплуатационная документация должна быть помещена в пакет из полиэтиленовой
пленки по ГОСТ 10354-82.
1.7.2 Транспортная тара - картонный ящик.
1.7.3 Масса счѐтчика с упаковкой не должна превышать более чем на 10 килограмм массу счѐт-
чика.
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
- Счѐтчики устанавливаются в отапливаемых помещениях или специальных павильонах с
температурой окружающего воздуха от +5 до + 50 0С и относительной влажностью не более
80% (при исполнении IP68 - с влажностью 100 %). Если счѐтчик хранился в условиях, отлич-
ных от условий эксплуатации, то перед вводом в эксплуатацию необходимо выдержать его в
указанных условиях не менее 3 ч.
- Ограничения по монтажу счѐтчика указаны в разделе «Монтаж счѐтчика».
- Эксплуатация счѐтчика на максимальном расходе допускается не более 1 ч в сутки.
7
- Не допускается превышение максимальной температуры воды: для счѐтчиков холодной
воды ВСХН, ВСХНд - 50 0С; горячей воды ВСГН, ВСГНд и ВСТН для DN 15; 20 - 95 0С, для
DN 25 ÷ 40 - 150 0С.
- Объѐм воды, пролитый за месяц на объекте, не должен превышать значений, указанных в
таблице 1 настоящего РЭ.
2.2 ПОДГОТОВКА СЧЁТЧИКА К ИСПОЛЬЗОВАНИЮ
2.2.1 Указание мер безопасности
Для обеспечения безопасности работы категорически запрещается:
- использовать счѐтчики на параметрах, превышающих указанные в таблице 1;
- производить работы по устранению дефектов при наличии давления воды в трубопрово-
де;
- для исключения попадания во внутренние полости счѐтчика загрязнений подводящий
трубопровод тщательно очистить от песка, окалины и других частиц.
Внимание! При приварке монтажных частей категорически запрещается использовать
счɺтчик воды в качестве монтажного приспособления.
2.2.2. Подготовка к работе
Перед монтажом счѐтчика необходимо выполнить следующие требования:
- счѐтчик извлечь из упаковочной коробки и проверить комплектность по паспорту;
- провести внешний осмотр и убедиться в целостности корпуса и индикаторного устрой-
ства;
- проверить наличие знака поверки и соответствие заводского номера в прилагаемом пас-
порте.
2.2.3 Монтаж счѐтчика.
2.2.3.1 Счѐтчики типа:
- ВСХН, ВСХНд размещаются на трубопроводах холодной воды на вводах в здания или в
отдельные помещения.
- ВСГНд размещаются на трубопроводах горячей воды на вводах в здания или в отдельные
помещения.
- ВСГН и ВСТН размещаются на подающих и (или) обратных трубопроводах закрытых и
(или) открытых систем теплоснабжения и (или) горячего водоснабжения, причем счѐтчики
ВСТН применяются в комплекте теплосчѐтчиков или с другими электронными приборами.
К счѐтчикам должен быть обеспечен свободный доступ для осмотра в любое время года.
Место установки счѐтчика должно гарантировать его эксплуатацию без возможных механиче-
ских повреждений.
Установка счѐтчиков в помещениях, подверженных резким перепадам температуры и давле-
ния, в холодных помещениях при температуре менее +5 0С и в помещениях с влажностью более
80 % не допускается.
2.2.3.2. При монтаже счѐтчика должны быть соблюдены следующие обязательные условия:
- установка осуществляется таким образом, чтобы счѐтчик всегда был заполнен водой;
- монтаж счѐтчиков воды DN 15 ÷ 40 производится на горизонтальном или вертикальном
участке трубопровода (Приложение Б);
- при монтаже счѐтчиков DN 15 ÷ 40 на горизонтальном участке трубопровода цифербла-
том вверх (Н) работа осуществляется в диапазоне расходов класса В, С; при монтаже на гори-
зонтальном участке с вертикальным расположением циферблата или на вертикальном участке
(V) счѐтчик работает в диапазоне расходов, соответствующих классу А;
- при установке счѐтчика после отводов, запорной арматуры, переходников, фильтров и дру-
гих устройств непосредственно перед счѐтчиком необходимо предусмотреть прямой участок
трубопровода длиной не менее 5 DN, а за счɺтчиком - не менее 1 DN, где DN - диаметр ус-
ловного прохода счɺтчика. Прямой участок трубопровода перед счѐтчиком с DN 15 ÷ 40 не
требуется, если счѐтчик монтируется с комплектом поставляемых заводом-изготовителем при-
соединителей, стабилизирующих поток воды. Также не допускается заужение диаметра
8
входного отверстия. При нарушении условий монтажа появляется дополнительная погрешность
счѐтчика;
- счѐтчик должен быть расположен так, чтобы направление, указанное стрелкой на корпусе
счѐтчика, совпадало с направлением потока воды в трубопроводе;
- перед установкой счѐтчика трубопровод обязательно промыть, чтобы удалить из него за-
грязнения и посторонние тела;
- присоединение счѐтчика к трубопроводу с большим или меньшим диаметром, чем диаметр
условного прохода счѐтчика производится при помощи переходников, устанавливаемых вне
зоны прямолинейных участков;
- на случай ремонта или замены счѐтчика перед прямым участком до счѐтчика и после пря-
мого участка трубопровода после счѐтчика установить запорную арматуру (вентили, задвижки,
клапаны), а также спускники для слива отключаемого участка, которые монтируются вне зо-
ны прямых участков.
- кабель магнитоуправляемого контакта (герконового датчика) допускается удлинять до 30 м
кабелем сечения не менее 0,75 мм2.
Категорически запрещается укорачивать кабель магнитоуправляемого контакта (стан-
дартная длина кабеля - 2000±50 мм).
2.2.3.3. Перед счѐтчиком для DN 15 ÷ 40, после запорной арматуры вне зоны прямолинейного
участка на подающем трубопроводе, а также после счѐтчика при установке его на обратном
трубопроводе теплоснабжения, до запорной арматуры, рекомендуется устанавливать фильтры.
Пример монтажа и пломбирования узла учета приведены в Приложениях В, Г.
2.2.3.4. Не допускается установка счѐтчика на расстоянии менее 2-х метров от устройств, соз-
дающих вокруг себя мощное магнитное поле (например, силовых трансформаторов).
2.3 ЭКСПЛУАТАЦИЯ
2.3.1 При эксплуатации необходимо соблюдать следующие основные условия, обеспечиваю-
щие нормальную работу счѐтчика:
- При пуске счѐтчика во избежание повышенной вибрации и гидравлических ударов запол-
нение счѐтчика водой необходимо производить плавно. Перед началом работы кратковремен-
ным пропуском воды из счѐтчика удаляют воздух.
- Объѐм воды, пропущенный через счѐтчик за сутки и за месяц, не должен превышать значе-
ний, указанных в таблице 1.
- Необходим правильный выбор места установки и соблюдение требований правил монтажа
счѐтчика на трубопроводе.
- При заметном снижении расхода воды при постоянном напоре в трубопроводе необходимо
прочистить входной фильтр от засорения. Очистка фильтра производится периодически, не
реже 1-го раза в 6 месяцев.
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКОВ
3.1 ОБЩИЕ УКАЗАНИЯ
3.1.1 Условия эксплуатации:
- температура окружающего воздуха от +5 до +50 0С;
- относительная влажность не более 80 % (при исполнении IP68 - 100 %);
3.1.2 Не реже одного раза в неделю производится осмотр счѐтчика.
3.2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКОВ
3.2.1 Профилактический осмотр счѐтчика воды.
При проведении профилактического осмотра счѐтчика необходимо проверить следующее:
- соблюдение в чистоте наружных поверхностей счѐтчика;
9
- отсутствие течи в местах соединения присоединителей с трубопроводом. При наличии те-
чи подтянуть резьбовые соединения, если течь не прекращается, то необходимо заменить
прокладки;
- загрязненное стекло протереть влажной, а затем сухой полотняной салфеткой;
- отсутствие течи из-под головки счѐтчика. В случае течи из-под головки и остановки счѐт-
чика, его необходимо демонтировать и отправить в ремонт, с последующей поверкой
3.2.2 Профилактическое обслуживание счѐтчиков воды.
При соответствии качества сетевой воды СНиП 41-02-2003 для счѐтчиков воды, установ-
ленных в узлах учета потребления тепловой энергии, и соответствии питьевой воды
СанПиН 2.1.4.1074-01 для счѐтчиков воды, установленных в системе холодного и горячего во-
доснабжения, рекомендуется не реже 1 раза в год проводить очистку проточной части счѐтчика
воды. При несоответствии качества воды вышеуказанным документам, очистку проточной час-
ти счѐтчика воды рекомендуется проводить не реже 2-х раз в год.
Для очистки проточной части счѐтчика воды необходимо выполнить следующее:
- Демонтировать прибор.
- Заглушить отверстие с одной стороны прибора согласно Приложению Д.
- Установить счѐтчик воды незаглушѐнным отверстием вверх.
- Влить преобразователь ржавчины (слабокислотный) ТУ №2383-014-17059428-97 во
внутреннюю полость счѐтчика воды. Допускается применять растворы, предназначен-
ные для удаления накипи с бытовой посуды. Счѐтчики воды ВСХН, ВСХНд выдержи-
вать в растворе 2 часа, счѐтчики воды ВСТН, ВСГН, ВСГНд - 4-5 часов.
- Вылить раствор из счѐтчика воды. Произвести разборку заглушенного отверстия.
Промыть счѐтчик воды в проточной холодной воде.
- Установить прибор на место.
Внимание!!!
1. При работе с химическими растворами соблюдать правила техники безопасности.
2. Промывочный раствор используется один раз и повторному применению не подлежит.
3.3 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
Таблица 3. Возможные неисправности и способы их устранения
Наименование неисправностей,
внешнее проявление и дополни-
Вероятная причина
Методы устранения
тельные признаки
1. Вода не проходит через счѐт-
Засорился фильтр
Вскрыть фильтр, очистить и промыть
чик
его. Установить фильтр на место
2. Вода проходит через счѐтчик
Поломка роторного или
Устранение неисправности производит-
(прослушивается шум текущей
счетного механизма
ся на предприятии-изготовителе (если
воды), а стрелочный индикатор не
не истѐк гарантийный срок) или спе-
вращается
циализированным ремонтным предпри-
ятием
3.4 ПОВЕРКА СЧЁТЧИКОВ
Поверка производится при выпуске из производства и после ремонта в соответствии с докумен-
том МП РТ 2271-2015 «Счѐтчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН. Ме-
тодика поверки».
Межповерочный интервал: счɺтчики холодной воды - 6 лет,
счɺтчики горячей воды - 4 года.
4 УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
4.1 Счѐтчики должны храниться в упаковке предприятия-изготовителя согласно условиям
хранения 3 по ГОСТ 15150-69.
10
Воздух в помещении, в котором хранятся счѐтчики, не должен содержать коррозионно-
активных веществ.
4.2 Транспортирование счѐтчиков должно соответствовать условиям 5 по ГОСТ 15150-69.
5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
5.1 Изготовитель гарантирует соответствие счѐтчика требованиям ТУ 4213-203-18151455-2014
при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
5.2 Гарантийный срок эксплуатации - в течение 24 месяцев с момента реализации. Дата реали-
зации - по счѐт-фактуре АО «Тепловодомер».
5.3 Изготовитель обязан безвозмездно заменить или отремонтировать счѐтчик, если в течение
гарантийного срока потребителем будет обнаружено несоответствие требованиям технических
условий. При этом безвозмездная замена или ремонт счѐтчика должны производиться предпри-
ятием-изготовителем при условии соблюдения потребителем правил хранения, транспортиро-
вания, монтажа и эксплуатации, указанных в настоящем «Руководстве по эксплуатации».
5.4 Изготовитель может отказать в гарантийном ремонте в случае:
- наличия механических повреждений, дефектов, вызванных несоблюдением правил экс-
плуатации, транспортировки и хранения;
- нарушения сохранности заводских гарантийных пломб;
- укорачивания кабеля герконового датчика (длина кабеля не менее 1950 мм);
- самостоятельного ремонта или изменения внутреннего устройства счѐтчика;
- если изменѐн, стѐрт, удалѐн или неразборчив серийный номер изделия;
- случайного повреждения счѐтчика со стороны Покупателя;
- дефектов, вызванных стихийными бедствиями (пожаром и т.п.).
Претензии принимаются только при наличии паспорта и заполненного талона на гарантий-
ный ремонт.
Транспортировка неисправного изделия осуществляется Покупателем.
Изделие, передаваемое для гарантийного ремонта, должно быть очищено от загрязне-
ний!
Внимание! Перед запуском изделия в эксплуатацию внимательно ознакомьтесь с Руково-
дством по эксплуатации. Нарушение требований этого документа влечет за собой прекращение
гарантийных обязательств перед Покупателем.
6 СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ
Изготовитель: АО «Тепловодомер»
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2.
Тел. / факс: (495) 728-80-17
E-mail: sales@teplovodomer.ru
7 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
7.1 Изготовитель не принимает рекламации, если счѐтчик вышел из строя по вине потребителя
из-за неправильной эксплуатации и несоблюдения указаний, приведенных в «Руководстве по
эксплуатации», а также нарушения условий транспортирования транспортными организациями.
По всем вопросам, связанным с качеством счѐтчиков, гарантийного и после гарантийного
ремонта, следует обращаться по адресу:
141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, АО «Тепловодомерª
Тел. / факс: 728-80-17
Тел. технической поддержки: 8 (495) 728-80-17; 786-57-99.
11
7.2 Учѐт предъявленных рекламаций
Дата предъявления
Краткое содержание рекламации
Меры, принятые по рекламации
рекламации
12
Приложение А
(справочное)
Габаритные и присоединительные размеры
СЧЁТЧИКИ ВОДЫ КРЫЛЬЧАТЫЕ ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН DN 15 ÷ 40
DN 15
DN 20
DN 25
DN 32
DN 40
Размеры, мм, не
ВСТН
ВСХН
ВСТН
ВСХН
ВСТН
ВСХН
ВСТН
ВСХН
ВСТН
ВСХН
ВСХНд
ВСГН
ВСХНд
ВСГН
ВСХНд
ВСГН
ВСХНд
ВСГН
ВСХНд
ВСГН
более
ВСГН
д
ВСГНд
Общая длина, l
190
190
230
230
400
400
400
400
438
438
Длина без при-
110
110
130
130
260
260
260
260
300
300
соединителей, L
Общая высота, H
80
75
80
75
123
110
125
110
125
110
Высота, h
20
20
20
20
40
40
40
40
40
40
Ширина
70
70
70
70
93
93
93
93
93
93
Присоединитель-
ная
резьба G, дюйм
3/4 (1)
1
11/4
11/2
2,0
резьба g, дюйм
1/2 (3/4)
3/4
1
11/4
11/2
Масса, кг, не бо-
0,5
0,5
0,6
0,6
2,2
2,2
4,2
4,2
4,7
4,7
лее
13
Приложение Б
(справочное)
Возможные варианты расположения счɺтчиков при монтаже
1 - горизонтальное положение счѐтчика (Н);
2, 3 - по диагонали (V);
4, 5 - вертикальное (V).
14
Приложение В
(рекомендуемое)
Пример монтажа счɺтчика воды
Счѐтчик
воды
Запорная
Запорная
арматура
арматура
Фильтр маг-
нитный
15
Приложение Г
(рекомендуемое)
Пример пломбирования узла учɺта
1 - трубопровод
2 - кран шаровой;
3 - фильтр;
4 - ниппель;
5 - гайка накидная;
6 - счѐтчик воды;
7 - гайка накидная;
8 - ниппель;
9 - обратный клапан.
16
Приложение Д
(рекомендуемое)
Профилактическое обслуживание счɺтчика
17
ГАРАНТИЙНЫЙ ТАЛОН АО «ТЕПЛОВОДОМЕРª
(495) 728-80-17; 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2
Талон №1 на гарантийный ремонт
Заводской №__________________
Тип счѐтчика воды_________ Ду _____
Дата выпуска "____"________________г.
Дата последней поверки "____"___________г.
Показания счѐтчика воды____________
Дата продажи "____"_____________________г.
Гарантия - 24 месяца
Внимание! Гарантия на счѐтчик воды предоставляется на основании раздела 5 «Руководства по эксплуатации».
Счѐтчик воды принимается в гарантийный ремонт только при наличии Паспорта.
1.Причина рекламаций (характер неисправности)
______________________________________________________________________________________
______________________________________________________________________________________
2.Владелец ____________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счѐтчика воды (подвал, офис, иной тип помещения) _____________________
Климатические условия в месте установки счѐтчика воды: темпер.возд.____°С, влажн._____%
4. Пространственное расположение счѐтчика воды (горизонтальное, вертикальное)
5. Система теплоснабжения (водоснабжения):
отопление
ГВС
ХВС
закрытая
подающий
открытая
циркуляционный
подающий
тупиковая
обратный
6. Характеристика системы: вычислитель, входящий в состав теплосчѐтчика ______________
Подающий трубопровод:
расход____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
Обратный (циркуляционный) трубопровод (при наличии):
расход_____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
7. Счѐтчик воды, сдаваемый в ремонт, на узле учета работает в паре со счѐтчиком воды
Типа________, Ду
Зав. №
Сдан
Не сдан
8. Наличие фильтра в узле учета:
сетчатый
магнитно-механический
отсутствует
иного типа
9. Организация, выполнившая монтаж счѐтчика воды__________________________________
Дата ввода узла учета ва эксплуатацию «______»_______20____г.
10. Показания счѐтчика воды на момент сдачи прибора в службу сервиса
Раздел заказчика заполнил:
Ф.И.О.____________________Подпись_________________
Должность ____________________________ Дата заполнения "_____"____________ 20 г.
Примечание: ______________________________________________________________________
Представитель группы сервиса приборов Ф.И.О._________________________ Подпись
________________
Должность _____________________________ Дата заполнения "_____" ____________ 20 г.
18
ГАРАНТИЙНЫЙ ТАЛОН АО «ТЕПЛОВОДОМЕРª
(495) 728-80-17; 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2
Талон №2 на гарантийный ремонт
Заводской №__________________
Тип счѐтчика воды____________ Ду _____
Дата выпуска "____"________________ г.
Дата последней поверки "____"___________ г.
Показания счѐтчика воды____________
Дата продажи "____"_____________________ г.
Гарантия - 24 месяца
Внимание! Гарантия на счѐтчик воды предоставляется на основании раздела 5 «Руководства по эксплуатации».
Счѐтчик воды принимается в гарантийный ремонт только при наличии Паспорта.
1.Причина рекламаций (характер неисправности)
_____________________________________________________________________________________
_____________________________________________________________________________________
2.Владелец ____________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счѐтчика воды (подвал, офис, иной тип помещения) _____________________
Климатические условия в месте установки счѐтчика воды: темпер.возд.____°С, влажн._____%
4. Пространственное расположение счѐтчика воды (горизонтальное, вертикальное)
5. Система теплоснабжения (водоснабжения):
отопление
ГВС
ХВС
закрытая
подающий
открытая
циркуляционный
подающий
тупиковая
обратный
6. Характеристика системы: вычислитель, входящий в состав теплосчѐтчика ______________
Подающий трубопровод:
расход____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
Обратный (циркуляционный) трубопровод (при наличии):
расход_____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
7. Счѐтчик воды, сдаваемый в ремонт, на узле учета работает в паре со счѐтчиком воды
Типа________, Ду
Зав. №
Сдан
Не сдан
8. Наличие фильтра в узле учета:
сетчатый
магнитно-механический
отсутствует
иного типа
9. Организация, выполнившая монтаж счѐтчика воды__________________________________
Дата ввода узла учета ва эксплуатацию «______»_______20____г.
10. Показания счѐтчика воды на момент сдачи прибора в службу сервиса
Раздел заказчика заполнил:
Ф.И.О.____________________ Подпись_________________
Должность ____________________________ Дата заполнения "_____"____________ 20 г.
Примечание: ______________________________________________________________________
Представитель группы сервиса приборов Ф.И.О._________________________ Подпись
________________
Должность _____________________________ Дата заполнения "_____" ____________ 20 г.
19
ГАРАНТИЙНЫЙ ТАЛОН АО «ТЕПЛОВОДОМЕРª
(495) 728-80-17; 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2
Талон №3 на гарантийный ремонт
Заводской №__________________
Тип счѐтчика воды____________ Ду _____
Дата выпуска "____"________________ г.
Дата последней поверки "____"___________ г.
Показания счѐтчика воды____________
Дата продажи "____"_____________________ г.
Гарантия - 24 месяца
Внимание! Гарантия на счѐтчик воды предоставляется на основании раздела 5 «Руководства по эксплуатации».
Счѐтчик воды принимается в гарантийный ремонт только при наличии Паспорта.
1.Причина рекламаций (характер неисправности)
______________________________________________________________________________________
______________________________________________________________________________________
2.Владелец ____________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счѐтчика воды (подвал, офис, иной тип помещения) _____________________
Климатические условия в месте установки счѐтчика воды: темпер. возд.____ °С, влажн._____ %
4. Пространственное расположение счѐтчика воды (горизонтальное, вертикальное)
5. Система теплоснабжения (водоснабжения):
отопление
ГВС
ХВС
закрытая
подающий
открытая
циркуляционный
подающий
тупиковая
обратный
6. Характеристика системы: вычислитель, входящий в состав теплосчѐтчика ______________
Подающий трубопровод:
расход____ м³ /ч, давление_____ кгс/см², max. температура теплоносителя _____ °С
Обратный (циркуляционный) трубопровод (при наличии):
расход_____ м³ /ч, давление_____ кгс/см², max. температура теплоносителя _____ °С
7. Счѐтчик воды, сдаваемый в ремонт, на узле учета работает в паре со счѐтчиком воды
Типа________, Ду
Зав. №
Сдан
Не сдан
8. Наличие фильтра в узле учета:
сетчатый
магнитно-механический
отсутствует
иного типа
9. Организация, выполнившая монтаж счѐтчика воды__________________________________
Дата ввода узла учета ва эксплуатацию «______»_______20____г.
10. Показания счѐтчика воды на момент сдачи прибора в службу сервиса
Раздел заказчика заполнил:
Ф.И.О.____________________ Подпись_________________
Должность ____________________________ Дата заполнения "_____"____________ 20 г.
Примечание: ______________________________________________________________________
Представитель группы сервиса приборов Ф.И.О._________________________ Подпись
________________
Должность _____________________________ Дата заполнения "_____" ____________ 20 г.
20



















///////////////////////////////////////
