СЧЁТЧИКИ ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ ВСХН, ВСХНд, ВСГН, ВСТН. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (Государственный реестр № 40606-09)





APATOR - POWOGAZ
СЧЁТЧИКИ
ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ
ВСХН, ВСХНд, ВСГН, ВСТН
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Государственный реестр № 40606-09
Официальный представитель в России:
АО «ТЕПЛОВОДОМЕРª
(495) 728-80-17;
141002, Московская обл.,
г. Мытищи, ул. Колпакова, д. 2
г. Познань - 2017 г.
APATOR - POWOGAZ
СЧЁТЧИКИ
ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ
ВСХН, ВСХНд, ВСГН, ВСТН
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Государственный реестр № 40606-09
Официальный представитель в России:
АО «ТЕПЛОВОДОМЕРª
(495) 728-80-17;
141002, Московская обл.,
г. Мытищи, ул. Колпакова, д. 2
г. Познань - 2017 г.
СОДЕРЖАНИЕ
Введение «««««««««««««««««««««««««««««««««««««..3
1 ОПИСАНИЕ И РАБОТА
3
1.1 НАЗНАЧЕНИЕ СЧЁТЧИКОВ
3
1.2 ХАРАКТЕРИСТИКИ
4
1.3 КОМПЛЕКТНОСТЬ
6
1.4 СОСТАВ СЧЁТЧИКА
6
1.5 УСТРОЙСТВО И РАБОТА СЧЁТЧИКА
7
1.6 МАРКИРОВКА И ПЛОМБИРОВАНИЕ
7
1.7 УПАКОВКА
7
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
8
2.1 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
8
2.2 ПОДГОТОВКА СЧЁТЧИКА К ИСПОЛЬЗОВАНИЮ
8
2.3 ЭКСПЛУАТАЦИЯ
9
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКОВ
10
3.1 ОБЩИЕ УКАЗАНИЯ
10
3.2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКОВ
10
3.3 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
11
3.4 ПОВЕРКА СЧЁТЧИКОВ
11
4 УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
11
5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
11
6 СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ
12
7 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
12
Приложение А (справочное)
14
Приложение Б (справочное)
15

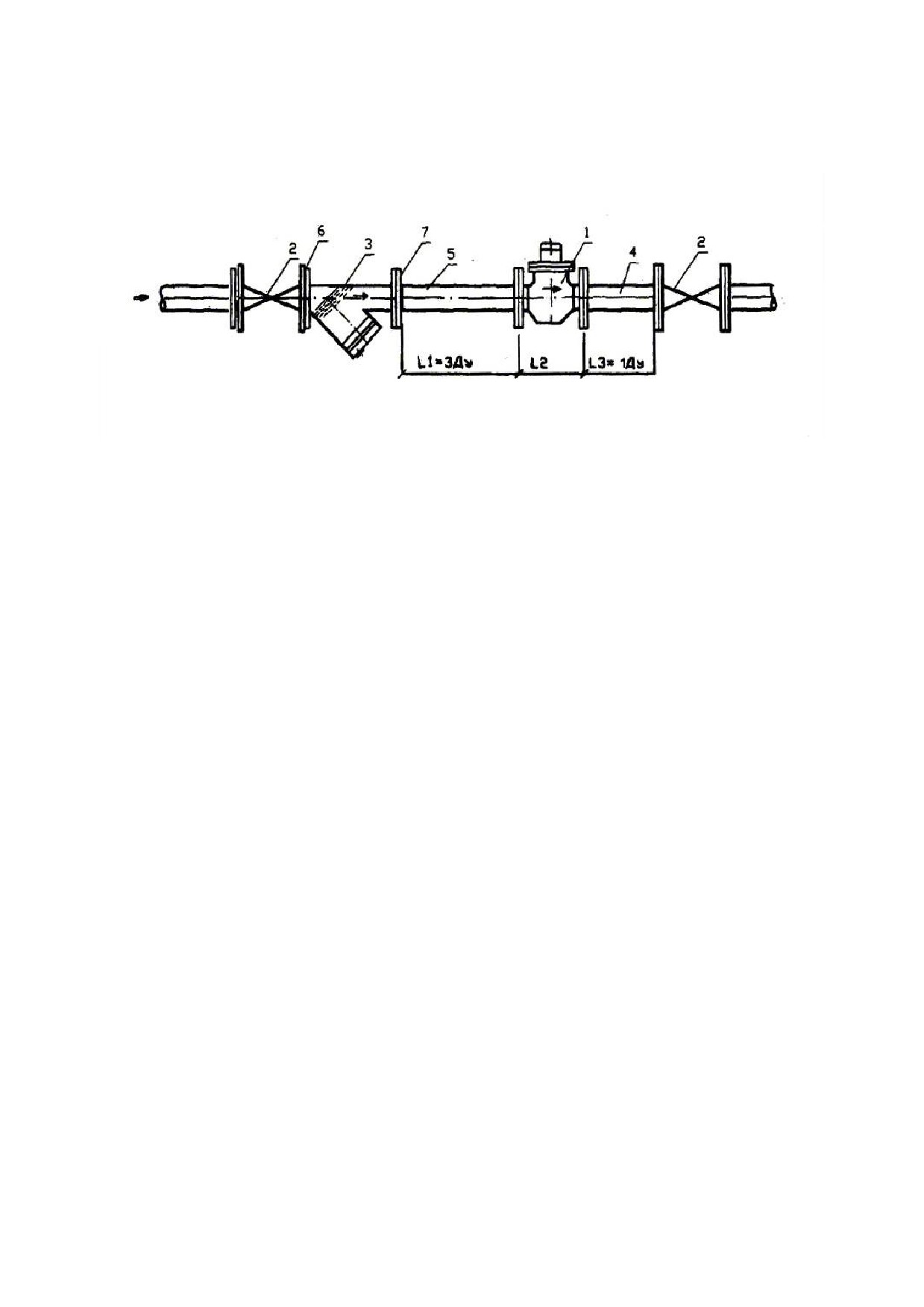

Приложение В. Пример монтажа счётчика воды
16

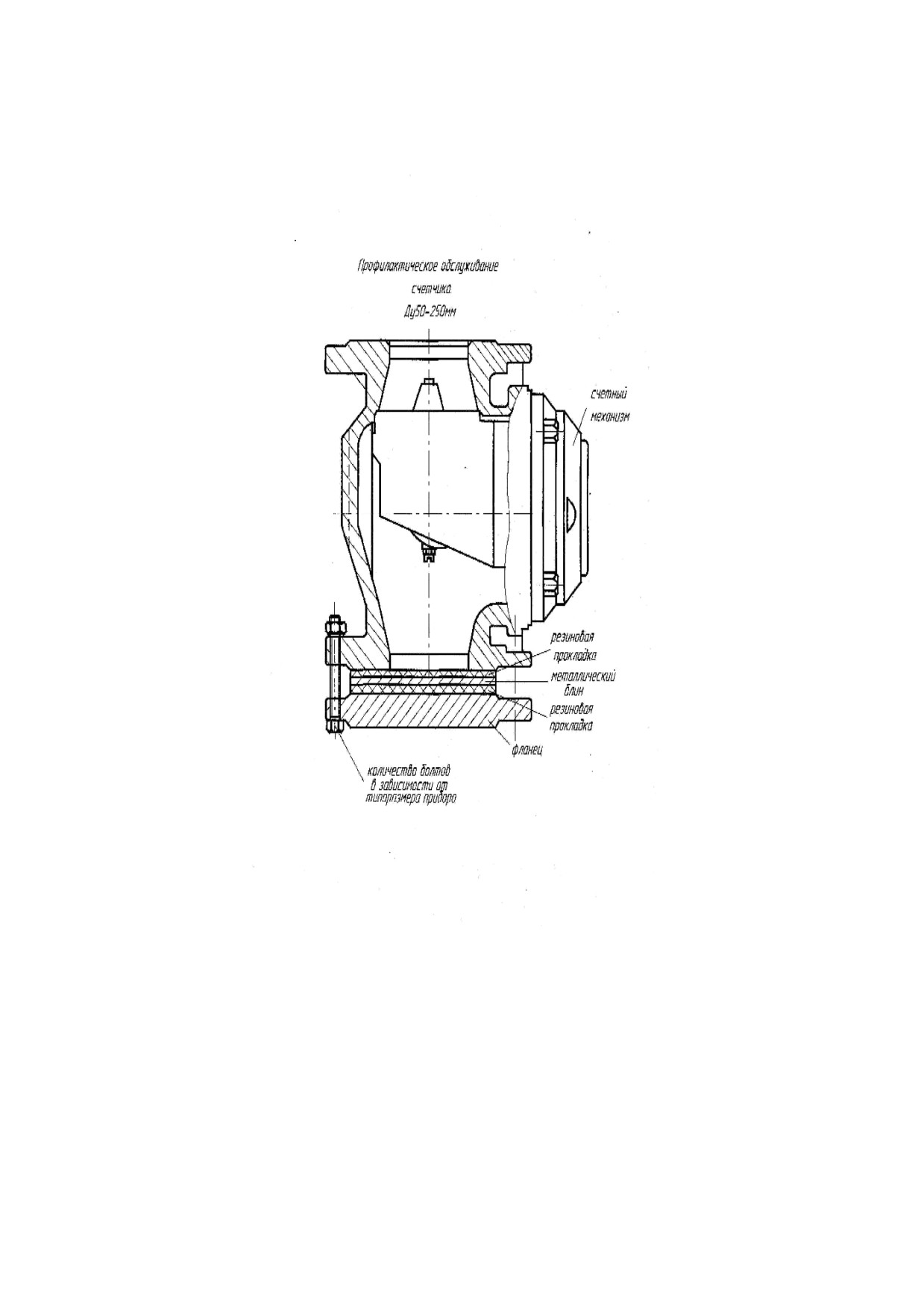

Приложение Г (справочное). Профилактическое обслуживание счётчика
17
Талон №1 на гарантийный ремонт
18
Талон №2 на гарантийный ремонт
19
Талон №3 на гарантийный ремонт
20
Настоящее руководство по эксплуатации
(в дальнейшем РЭ) является
документом, удостоверяющим гарантированные изготовителем основные
параметры и технические характеристики счётчиков холодной и горячей воды
ВСХН, ВСХНд, ВСГН, ВСТН. Руководство содержит сведения о технических
характеристиках и конструкции счётчиков, позволяет ознакомиться с их составом,
устройством и принципом работы, а также устанавливает правила эксплуатации.
Счётчики изготовлены по технической документации АPATOR POWOGAZ
S.A.
(Польша) и соответствуют всем требованиям европейских и российских
стандартов.
Перед началом работы необходимо внимательно ознакомиться с настоящим РЭ.
Перед началом эксплуатации счётчика или при поступлении его на хранение
следует проверить комплектность поставки, проверить сохранность и сроки
действия пломб.
1 ОПИСАНИЕ И РАБОТА
1.1 НАЗНАЧЕНИЕ СЧЁТЧИКОВ
Счётчики турбинные с условным диаметром DN 40; 50; 65; 80; 100; 125; 150;
200; 250 (в дальнейшем - счётчики) предназначены для измерения объёма питьевой
воды, отвечающей требованиям по качеству, изложенным в СанПиН 2.1.4.1074-01, и
сетевой воды, отвечающей требованиям по качеству, изложенным в СНиП 41-02-
2003, и протекающей в подающих или обратных трубопроводах закрытых и
открытых систем теплоснабжения, системах холодного и горячего водоснабжения
при давлении до 1,6 МПа (16 кгс/см2) в диапазоне температур от +5 до +50 0С
(холодная вода) или от +5 до +150 0С (горячая вода).
Счётчики с DN 40; 50; 65; 80; 100; 125; 150; 200; 250 - турбинные, сухоходные.
По степени защиты соответствуют IP 54; по заказу могут быть изготовлены со
степенью защиты IP 68, которые пригодны для длительного погружения в воду на
глубину более
1 м и установки в водопроводных колодцах, имеют полную
водонепроницаемость и пылезащищённость.
Счётчики типа ВСХН, ВСХНд работают в диапазоне температур от +5 до +500С
(холодная вода), имеют счетный механизм с роликовым и стрелочными
индикаторами, и показывают измеренный объём в метрах кубических (м3) и его
долях.
Счётчики типа ВСХНд имеют дистанционный выход импульсов (при подаче
напряжения на магнитоуправляемый контакт). Цена одного импульса для счётчиков
с условным диаметром 40; 50; 65; 80; 100; 125 составляет 0,1 м3; для счётчиков с
условным диаметром 150; 200; 250 - 1 м3.
Счётчики типа ВСГН работают в диапазоне температур от +5 до +150 0С
(горячая вода), имеют счетный механизм с роликовым и стрелочными индикаторами
и показывают измеренный объём в метрах кубических (м3) и его долях.
Счётчики типа ВСТН работают в диапазоне температур от +5 до +150 0С
(горячая вода), имеют счетный механизм с магнитоуправляемым контактом,
роликовым и стрелочными индикаторами и выдают импульсы
(при подаче
напряжения на магнитоуправляемый контакт). Цена одного импульса для счётчиков
3
с DN 40; 50; 65; 80; 100; 125 составляет 0,1 м3; для счётчиков с DN 150; 200; 250 -
1 м3.
При заказе счётчиков должно быть указано:
условное обозначение счётчика;
значение номинального диаметра;
обозначение технических условий.
Пример записи счётчика при его заказе и в другой продукции, в которой он
может быть применен:
Для счётчика холодной воды с условным диаметром 50 мм со счетным
механизмом с роликовым индикатором - ВСХН-50
Для счётчика горячей воды с условным диаметром 50 мм со счетным
механизмом с роликовым индикатором - ВСГН-50.
Для счётчика горячей воды с условным диаметром 50 мм со счетным
механизмом с магнитоуправляемым контактом и роликовым индикатором -
ВСТН-50.
Объём воды, измеренный счётчиком, определяют по показаниям роликового и
стрелочных указателей. Роликовый указатель («окошечки») показывает измеренный
объём в целых числах метров кубических, стрелочные указатели - доли метров
кубических

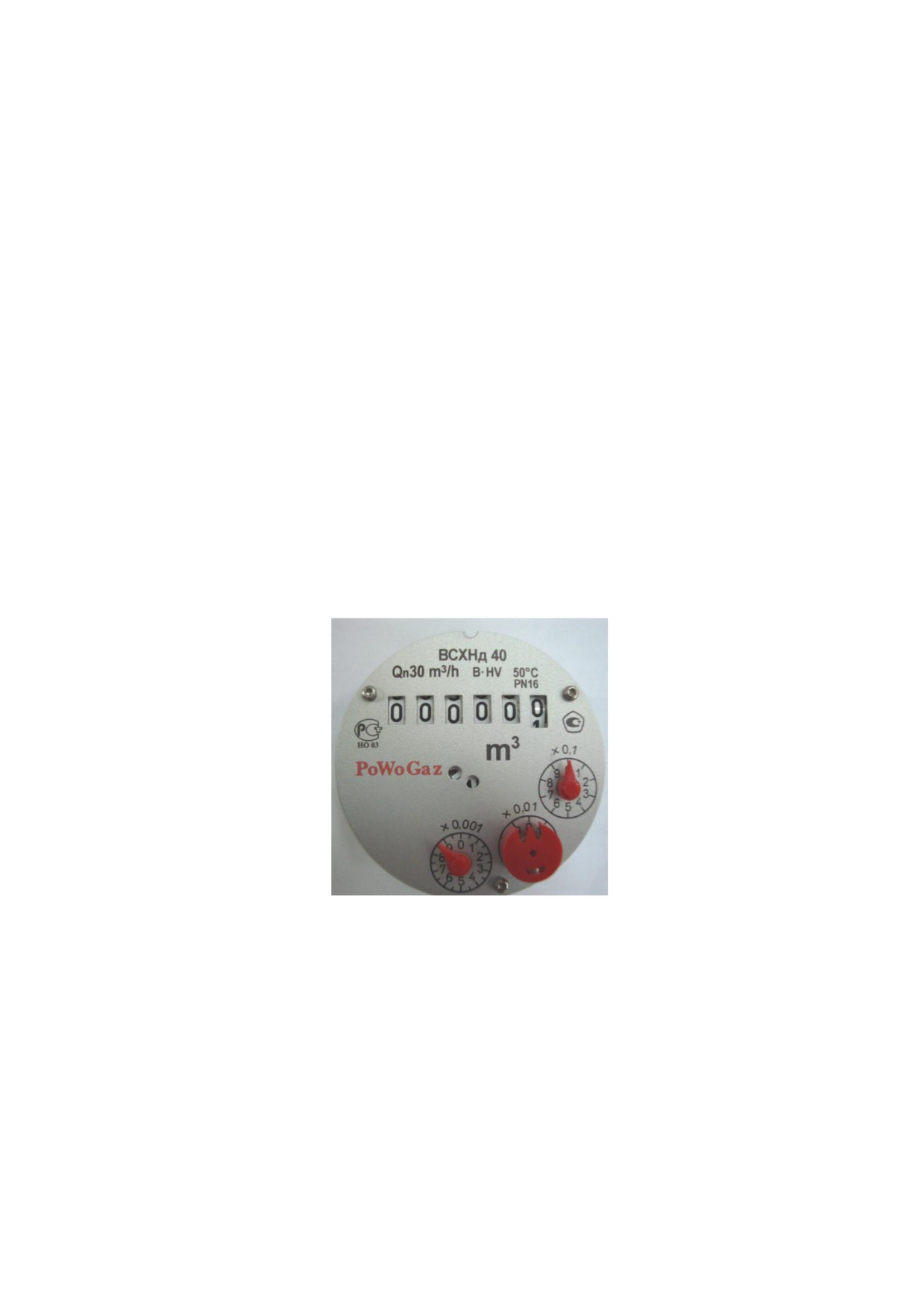

Пример снятия показаний со счётчика воды
На рисунке показан счётный механизм счётчика воды ВСХНд-40 (прибор
показан без магнитного экрана). Показания роликового индикатора составляют
000000, первого стрелочного указателя
-
0
(0×0,1) m3, второго стрелочного
указателя - 0 (0×0,01) m3 , третьего стрелочного указателя - 8.5 (8.5×0,001) m3.
Измеренный объём равен 0,0085 м3 или 8,5 л.
1.2 ХАРАКТЕРИСТИКИ
1.2.1 Основные технические характеристики указаны в таблице 1.
4
Таблица 1
Наименование основных технических
Норма для счётчиков с DN,
характеристик
класс В.
40
50
65
80
100
125
150
200
250
1
2
3
4
5
6
7
8
9
10
1. Расход воды, м3 /ч, в том числе для
счётчиков:
1.1 Холодной воды типа ВСХН, ВСХНд в
+5
+50 0С
диапазоне температур
- наименьший Qmin
0,45
0,45
0,45
0,5
0,6
1,5
1.8
4,0
10,0
- переходный Qt
0,9
0,9
1,0
0,8
1,8
2,0
4,0
6,0
16,0
- номинальный Qn
30
50
60
120
230
250
400
750
1100
- наибольший Qmax
60
90
120
200
300
350
600
1000
1600
Порог чувствительности, м3
0,15
0,15
0,2
0,25
0,25
0,5
1,0
1,5
3,0
1.2 Горячей воды типа ВСТН, ВСГН в
+5 « +150 С
диапазоне температур
- наименьший Qmin
0,7
0,7
1,0
1,6
2,4
4,0
6,0
10,0
20,0
- переходный Qt
1,5
1,6
2,0
3,2
4,8
8,0
12,0
20,0
40,0
- номинальный Qn
15
15
25
45
70
100
150
250
500
- наибольший Qmax
30
30
60
90
140
200
300
500
1000
Порог чувствительности, м3
0,25
0,25
0,3
0,35
0,6
1,1
2,0
4,0
8,0
Расход воды при потере давления
26
38
40
100
128
170
310
550
800
0,1 кгс/см2 (0,01 МПа)
2. Цена импульса, л/имп., для ВСХНд,
100
1000
ВСТН
(10 по заказу)
(100 по заказу)
3. Наибольшее количество воды, м3х1000:
3.1 измеряемое счётчиком ВСХН, ВСХНд
- за сутки
0,75
1,24
1,5
2,96
5,59
6,1
9,8
18,25
26,9
- за месяц
22,5
37,2
45,0
88,8
167,7
183
294
547,5
807
3.2 измеряемое счётчиком ВСГН, ВСТН
- за сутки
0,38
0,38
0,64
1,13
1,75
2,5
3,75
6,25
12,5
- за месяц
11,4
11,4
19,2
33,9
52,5
75
112,5
187,5
375
4. Максимальное значение указателя
счетного механизма (м3) счётчиков ВСХН,
999999
999999 x 10
ВСХНд, ВСТН, ВСГН
5. Наименьшая цена деления (м3)
0,0005
0,005
счётчиков ВСХН, ВСХНд, ВСТН, ВСГН
6. Присоединение к трубопроводу
Фланцевое по ГОСТ 12815-80
7. Класс защиты по ГОСТ 14254
IP54 (по заказу IP68)
8. Габаритные размеры счётчиков ВСХН,
ВСХНд, ВСТН, ВСГН в мм (не более)
- монтажная длина
200
200
200
225
250
250
300
350
450
- высота для счётчиков ВСХН, ВСГН
177
187
197
219
229
257
357
382
427
- высота для счётчиков ВСХНд, ВСТН
277
287
297
339
349
377
582
607
652
- ширина
150
165
185
200
220
250
285
340
400
9. Масса, кг, не более
7,9
9,9
10,6
13,3
15,6
18,1
40,1
51,1
75,1
Примечания:
1. Под наименьшим расходом Qmin понимается расход, на котором счётчик имеет
относительную погрешность 5 % и ниже которого относительная погрешность не нормируется
2. Под переходным расходом Qt понимается расход, на котором счётчик имеет
относительную погрешность ± 2 %, а ниже которого ± 5 %.
5
3. Под номинальным расходом Qn понимается расход, при котором счётчик может работать
непрерывно в течение длительного времени.
4. Под наибольшим расходом Qmax понимается расход, при котором счётчик может работать
не более 1-го часа в сутки.
5. Под порогом чувствительности понимается расход, при котором турбинка приходит в
непрерывное вращение.
6. При определении относительной погрешности снятие показаний счётчика ведется с учетом
стрелочного указателя с наименьшей ценой деления.
1.2.2 Гидравлические характеристики.
Потеря давления на счётчике рассчитывается по следующей формуле:
∆Р = K * Q2 * 10-4, где:
∆Р - потеря давления на счётчике, (кгс/см2)
K - коэффициент гидравлического сопротивления, указанный в таблице 2;
Q - расход, м3/ч.
Таблица 2
DN
40
50
65
80
100
125
150
200
250
К
1,479
0,692
0,625
0,1
0,061
0,0346
0,0104
0,0033
0,00156
1.2.3 Технические характеристики магнитоуправляемого контакта:
- максимальное коммутируемое напряжение, В
50;
- максимальный коммутируемый ток через контакт, мА
100;
- частота замыкания контакта, Гц, не более
1.
1.2.4 Пределы допускаемой относительной погрешности счётчиков не должны
превышать:
-
± 5 % в диапазоне расходов от Qmin (включая) до Qt (исключая);
-
± 2 % в диапазоне расходов от Qt (включая) до Qmax (включая).
Пределы допускаемой относительной погрешности измерительных
преобразователей (измерительный блок со счетным механизмом - измерительный
преобразователь) турбинных счётчиков не должны превышать:
-
в диапазоне расходов Qmin до Qt (исключая);
-
± 1,5 % в диапазоне расходов от Qt до Qmax (включая).
1.2.5 Средний срок службы - не менее 12 лет.
По истечении срока службы детали счётчика воды подлежат утилизации.

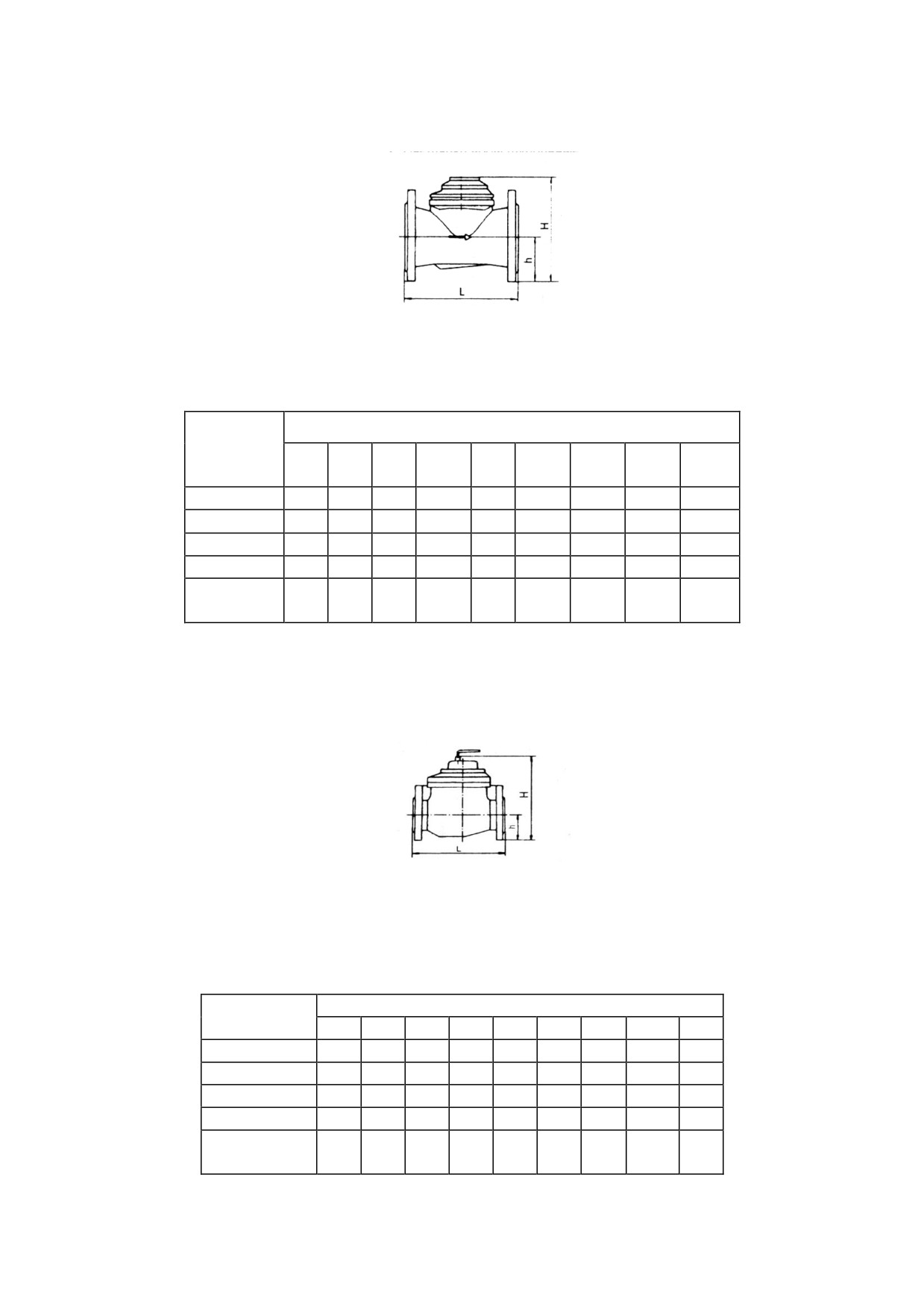

1.2.6 Габаритные и присоединительные размеры счётчиков указаны в таблице 1.
1.3 КОМПЛЕКТНОСТЬ
В комплект поставки входят:
- счётчик воды
1 шт.
- паспорт
1 шт.
- руководство по эксплуатации
1 экз.
- упаковка
1 шт.
- методика поверки (по заказу)
1 экз.
1.4 СОСТАВ СЧЁТЧИКА
1.4.1 Счётчик турбинный состоит из трех основных частей:
6
- корпуса;
- измерительного блока (измерительной вставки);
- счётного механизма. *
* измерительный блок со счётным механизмом
- измерительный
преобразователь.
Работа счётчика основана на преобразовании объёмного расхода
(скорости
потока) воды в трубопроводе в показания счетного механизма.
1.4.2 Корпуса счётчиков выполнены из серого чугуна и представляют собой
цилиндрические отливки с фланцами по ГОСТ 12815-80 для присоединения к
трубопроводу и горловиной для размещения измерительного блока (измерительной
вставки).
1.5 УСТРОЙСТВО И РАБОТА СЧЁТЧИКА
1.5.1 Принцип работы водосчётчика основан на преобразовании поступательного
движения потока воды, подводимого в измерительную камеру корпуса, во
вращательное движение турбинки и передаче угловой скорости турбинки через
вертикальную ось и магнитную полумуфту, закрепленную на верхнем конце оси на
счетный механизм через тонкую немагнитную перегородку.
1.6 МАРКИРОВКА И ПЛОМБИРОВАНИЕ
1.6.1 Маркировка счётчиков содержит:
- товарный знак предприятия-изготовителя;
- условное обозначение счётчика;
- порядковый номер счётчика;
- температуру измеряемой среды;
- максимальное рабочее давление в МПа;
- номинальный расход;
- цену одного импульса (для ВСХНд, ВСТН);
- знак Госреестра СИ по ПР 50.2.107-09
- год выпуска;
- направление потока (на корпусе счётчика).
1.6.2 Пломбирование.
В целях предотвращения доступа к узлам регулировки на счётчик устанавливаются
пломбы, несущие на себе оттиск поверительного клейма. Пломба устанавливается
на регулирующее устройство и на крышку счетного механизма.
1.7 УПАКОВКА
Упаковка должна производиться в соответствии с документацией предприятия-
изготовителя.
1.7.1 Эксплуатационная документация должна быть помещена в пакет из
полиэтиленовой пленки по ГОСТ 10354-82.
1.7.2 Транспортная тара - картонный ящик.
1.7.3 Масса счётчика с упаковкой не должна превышать более чем на 10 килограмм
массу счётчика.
7
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
- Счётчики устанавливаются в отапливаемых помещениях или специальных
павильонах с температурой окружающего воздуха от +5 до +50 0С и относительной
влажностью не более 80 % (при исполнении IP68 - с влажностью 100 %). Если
счётчик хранился в условиях, отличных от условий эксплуатации, то перед вводом в
эксплуатацию необходимо выдержать его в указанных условиях не менее 3 ч.
- Ограничения по монтажу счётчика указаны в разделе «Монтаж счётчика».
- Эксплуатация счётчика на максимальном расходе допускается не более 1 ч в
сутки.
- Не допускается превышение максимальной температуры воды: для счётчиков
ВСХН, ВСХНд - 50 0С; для ВСГН и ВСТН - 150 0С.
- Количество воды за месяц, расходуемое на объекте, не должно превышать
значений, указанных в таблице 1 настоящего РЭ.
2.2 ПОДГОТОВКА СЧЁТЧИКА К ИСПОЛЬЗОВАНИЮ
2.2.1 Меры безопасности при монтаже счётчика:
- Присоединение счётчика к трубопроводу должно быть плотным, без перекосов,
с тем, чтобы не было протечек при давлении до 1,6 МПа (16 кгс/см2).
- При монтаже необходимо обратить внимание на правильность установки
межфланцевых прокладок, отверстия которых должны совпадать с отверстием
счётчика.
- Присоединение к счётчику внешних электрических цепей следует производить
только после окончания монтажа счётчика на трубопроводе, а их отсоединение - до
начала демонтажа.
Внимание! При приварке монтажных фланцев категорически запрещается
использовать счɺтчик воды в качестве монтажного приспособления.
2.2.2. Объём и последовательность внешнего осмотра счётчика.
При внешнем осмотре счётчика должно быть установлено:
- соответствие комплектности, указанной в настоящем РЭ;
- соответствие маркировки цены импульса с указанной в РЭ;
- целостность корпуса счетного механизма;
- наличие и целостность пломб с оттиском клейма поверителя.
2.2.3 Монтаж счётчика.
2.2.3.1 Счётчики типа:
ВСХН, ВСХНд размещаются на трубопроводах холодной воды, на вводах в
здания или в отдельных помещения.
ВСГН и ВСТН размещаются на подающих и (или) обратных трубопроводах
закрытых и
(или) открытых систем теплоснабжения и
(или) горячего
водоснабжения, причем счётчики ВСТН применяются в комплекте теплосчётчиков
с другими электронными приборами.
К счётчикам должен быть обеспечен свободный доступ для осмотра в любое
время года. Место установки счётчика должно гарантировать его эксплуатацию без
возможных механических повреждений.
Установка счётчиков в холодных помещениях при температуре менее +5 0С не
допускается.
8
2.2.3.2 При монтаже счётчика должны быть соблюдены следующие обязательные
условия:
- счётчик монтируется на трубопроводе в любом пространственном положении
(при вертикальной установке
- только на восходящем потоке). Запрещается
установка счɺтчика воды циферблатом вниз!
- установка осуществляется таким образом, чтобы счётчик всегда был заполнен
водой;
- при установке счётчика после отводов, запорной арматуры, переходников,
фильтров и других устройств непосредственно перед счётчиком необходимо
предусмотреть прямой участок трубопровода длиной не менее
3 DN, а за
счётчиком - не менее 1 DN, где DN - диаметр счётчика воды. Также не допускается
заужение диаметра входного отверстия. При нарушении условий монтажа
появляется дополнительная погрешность счётчика;
- счётчик должен быть расположен так, чтобы направление, указанное стрелкой
на корпусе счётчика, совпадало с направлением потока воды в трубопроводе;
- перед установкой счётчика трубопровод обязательно промыть, чтобы удалить
из него загрязнения и посторонние тела;
- заглушки у входного и выходного патрубка счётчика снять только
непосредственно перед монтажом;
- присоединение счётчика к трубопроводу с большим или меньшим диаметром,
чем диаметр условного прохода счётчика, производится при помощи переходников,
устанавливаемых вне зоны прямолинейных участков;
- на случай ремонта или замены счётчика перед прямым участком до счётчика и
после прямого участка трубопровода после счётчика устанавливается запорная
арматура
(вентили, задвижки, клапаны), а также спускники для опорожнения
отключаемого участка, которые монтируются вне зоны прямых участков.
- кабель герконового датчика допускается удлинять до 30 м кабелем сечения не
менее 0,75 мм2.
Категорически запрещается укорачивать кабель герконового датчика!
2.2.3.3 Перед счётчиком, после запорной арматуры вне зоны прямолинейного
участка на подающем трубопроводе, а также после счётчика при установке его на
обратном трубопроводе теплоснабжения, до запорной арматуры рекомендуется

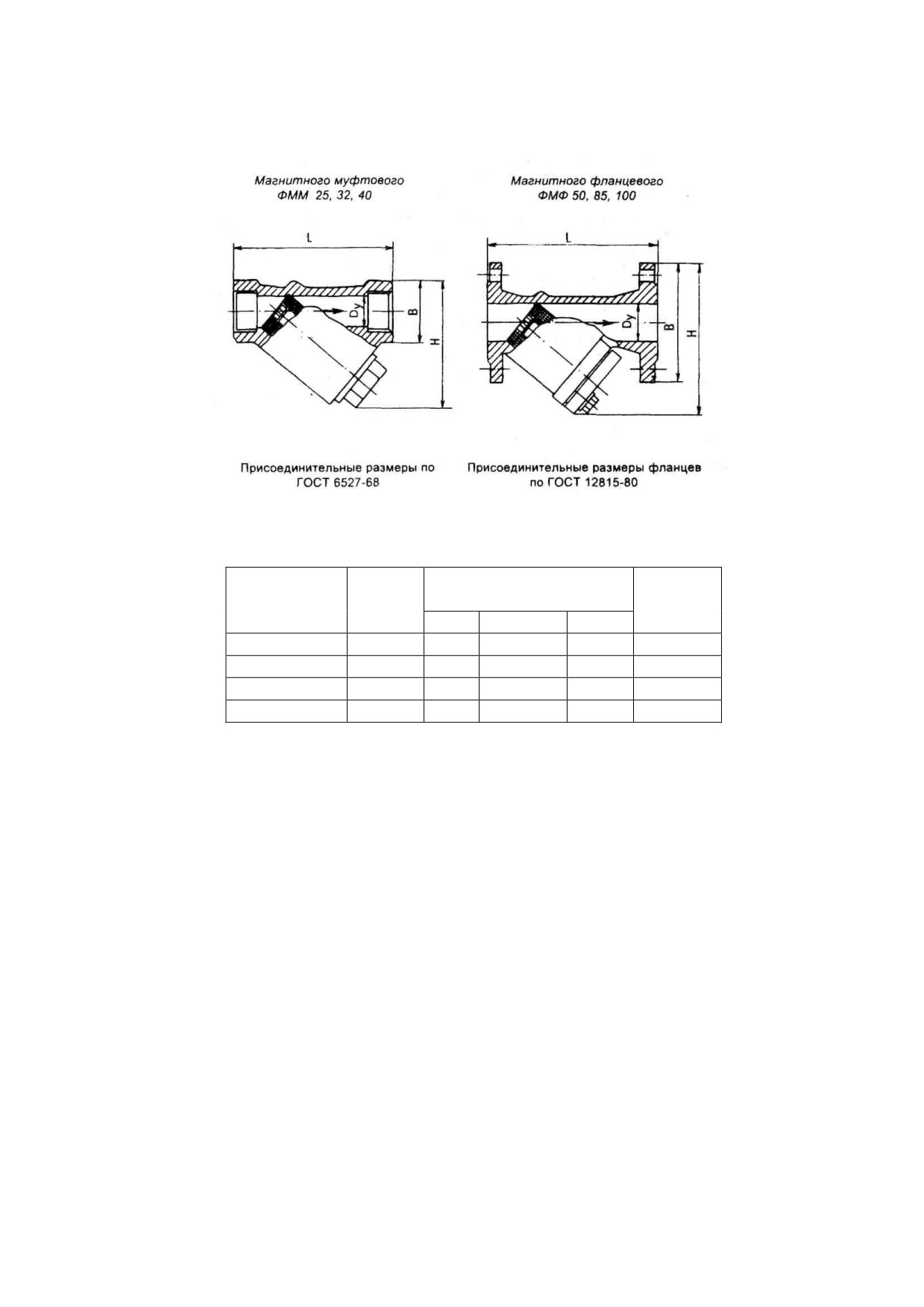

устанавливать фильтры. Пример конструкции фильтров приведен в приложении Б.
Монтаж выполняется согласно приложению В.
2.2.3.4 Монтаж и демонтаж счётчиков допускается производить с применением
стропов, (веревка, канат из лубяных волокон), располагая их у переднего и заднего
фланцев корпуса таким образом, чтобы при натяжении строп не касался корпуса
счетного механизма счётчика. Не допускается установка счётчика на расстоянии
менее 2-х метров от устройств, создающих вокруг себя мощное магнитное поле
(например, силовых трансформаторов).
2.3 ЭКСПЛУАТАЦИЯ
2.3.1 Условия эксплуатации:
- температура окружающего воздуха от +5 до +50 0С;
- относительная влажность не более 80 % (при исполнении IP68 - 100 %).
2.3.2 При эксплуатации необходимо соблюдать следующие основные условия,
обеспечивающие нормальную работу счётчика.
- При пуске во избежание повышенной вибрации и гидравлических ударов
9
заполнение счётчика водой необходимо производить плавно. Перед началом работы
кратковременным пропуском воды из счётчика удалить воздух.
- Количество воды, пропущенное через счётчик за сутки и за месяц, не должно
превышать значений, указанных в таблице 1.
- Необходим правильный выбор места установки и соблюдение требований
правил монтажа счётчика на трубопроводе.
- При заметном снижении расхода воды, при постоянном напоре в трубопроводе
необходимо прочистить входной фильтр от засорения. Очистка фильтра
производится периодически, не реже 1-го раза в 6 месяцев.
- При правильном монтаже и эксплуатации счётчик не нуждается в особом уходе
и может работать в течение многих лет без поломок.
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКОВ
3.1 ОБЩИЕ УКАЗАНИЯ
3.1.1 Условия эксплуатации:
- температура окружающего воздуха от +5 до +50 0С;
- относительная влажность не более 80 % (при исполнении IP68 - 100 %).
3.1.2 Не реже одного раза в неделю производить осмотр счётчика.
3.2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКОВ
3.2.1. Профилактический осмотр счётчика воды производится не реже одного раза в
неделю.
При проведении профилактического осмотра счётчика необходимо проверить
следующее:
- соблюдение в чистоте наружных поверхностей счётчика;
- отсутствие течи в местах фланцевых соединений счётчиков воды с
трубопроводом. При наличии течи подтянуть болты фланцевого соединения; если
течь не прекращается, то необходимо заменить прокладки;
- загрязненное стекло протереть влажной, а затем сухой полотняной салфеткой;
- отсутствие течи через элементы счётчика. В случае течи из-под измерительного
блока и его элементов и остановки счетного механизма счётчик воды необходимо
демонтировать и отправить с руководством по эксплуатации в ремонт с
последующей поверкой при выпуске из ремонта.
3.2.2. Профилактическое обслуживание счётчиков воды.
При соответствии качества сетевой воды требованиям СНиП 41-02-2003 для
счётчиков воды, установленных в узлах учета потребления тепловой энергии, и
соответствии питьевой воды требованиям СанПиН 2.1.4.1074-01 для счётчиков
воды, установленных в системе холодного и горячего водоснабжения,
рекомендуется не реже 1 раза в год проводить очистку проточной части счётчика
воды. При несоответствии качества воды вышеуказанным документам очистку
проточной части счётчика воды рекомендуется проводить не реже 2-х раз в год.
Для очистки проточной части счётчика воды необходимо выполнить
следующее.
- Демонтировать прибор.
- Заглушить отверстие с одной стороны прибора согласно Приложению Г.
- Установить счётчик воды незаглушённым отверстием вверх.
10
- Влить преобразователь ржавчины
(слабокислотный) ТУ
№ 2383-014-
17059428-97 во внутреннюю полость счётчика воды. Допускается применять
растворы, предназначенные для удаления накипи с бытовой посуды.
Счётчики воды ВСХН, ВСХНд выдерживать в растворе 2 часа, счётчики
воды ВСТН, ВСГН - 4-5 часов.
- Вылить раствор из счётчика воды. Произвести разборку заглушенного
отверстия. Промыть счётчик воды в проточной холодной воде.
- Установить прибор на место.
Внимание !!!
1. При работе с химическими растворами соблюдать правила техники
безопасности.
2. Промывочный раствор используется один раз и повторному применению не
подлежит.
3.3 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
Таблица 2
Наименование неисправностей,
Вероятная
внешнее проявление и
Методы устранения
причина
дополнительные признаки
1. Жидкость не проходит через
Засорился фильтр
Вскрыть фильтр, очистить и промыть его.
счётчик
Установить фильтр на место
2. Жидкость проходит через
Поломка
Устранение неисправности производится на
счётчик (прослушивается шум
роторного или
предприятии-изготовителе (если не истек
текущей воды), а стрелочный
счетного
гарантийный срок) или специализированным
индикатор не вращается
механизма
ремонтным предприятием
3.4 ПОВЕРКА СЧЁТЧИКОВ
Поверка производится при выпуске из производства и ремонта в соответствии с
методикой поверки «Счётчики холодной и горячей воды ВСХН, ВСХНд, ВСГН,
ВСТН».
Межповерочный интервал: для счɺтчиков холодной воды - 6 лет,
для счɺтчиков горячей воды - 4 года.
Поверку турбинных счётчиков можно проводить, поверяя только
измерительные преобразователи (измерительные вставки) в сменном корпусе.
4 УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
4.1 Счётчики должны храниться в упаковке предприятия-изготовителя согласно
условиям хранения 3 по ГОСТ 15150-69.
Воздух в помещении, в котором хранятся счётчики, не должен содержать
коррозионно-активных веществ.
4.2 Транспортирование счётчиков должно соответствовать условиям 5 по ГОСТ
15150-69.
5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
5.1 Изготовитель гарантирует соответствие счётчика воды требованиям
11
технической документации завода-изготовителя при соблюдении условий
транспортирования, хранения, монтажа и эксплуатации.
5.2 Гарантийный срок эксплуатации - 24 месяца с момента реализации. Дата
реализации - по счёт-фактуре АО «Тепловодомер».
5.3 Изготовитель обязан безвозмездно заменить или отремонтировать счётчик
воды, если в течение гарантийного срока потребителем будет обнаружено
несоответствие требованиям технической документации завода-изготовителя. При
этом безвозмездная замена или ремонт счётчика должны производиться
предприятием-изготовителем при условии соблюдения потребителем правил
хранения, транспортирования, монтажа и эксплуатации, указанных в настоящем
"Руководстве по эксплуатации".
5.4 Изготовитель может отказать в гарантийном ремонте в случае:
- наличия механических повреждений, дефектов, вызванных несоблюдением
правил эксплуатации, транспортировки и хранения;
- нарушения сохранности заводских гарантийных пломб;
- укорачивания кабеля герконового датчика;
- самостоятельного ремонта или изменения внутреннего устройства
водосчётчика;
- если изменён, стёрт, удалён или неразборчив серийный номер изделия;
- случайного повреждения счётчика воды со стороны Покупателя;
- дефектов, вызванных стихийными бедствиями (пожаром и т.п.);
- отсутствия паспорта на изделие, предоставляемого в ремонт.
Претензии принимаются только при наличии Паспорта и заполненного талона
на гарантийный ремонт.
Транспортировка неисправного изделия осуществляется силами Покупателя.
Счɺтчик воды, передаваемый для гарантийного ремонта, должен быть
очищен от загрязнений.
Внимание! Перед запуском изделия в эксплуатацию внимательно ознакомьтесь
с Руководством по эксплуатации. Нарушение требований этих документов влечет за
собой прекращение гарантийных обязательств перед Покупателем.
6 СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ
Изготовитель: APATOR PoWoGaz SA
Адрес:
Fabryka Wodomierzy APATOR PoWoGaz SA
ul. Klemensa Janickiego, 23/25
60-542, Poznan, tel. 061 847 44 01
Fax 061 847 01 92
E-mail: handel@powogaz.com.pl
7 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
7.1 Изготовитель не принимает рекламации, если счётчик вышел из строя по вине
потребителя из-за неправильной эксплуатации и несоблюдения указаний,
приведённых в
«Руководстве по эксплуатации», а также нарушения условий
транспортирования транспортными организациями.
12
7.2 По всем вопросам, связанным с качеством счётчиков, гарантийного и после
гарантийного ремонта, следует обращаться по адресу:
141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, АО «Тепловодомерª
Тел. / факс: 8 (495) 786-57-99; 728-80-17
Тел. технической поддержки: 8 (495) 728-80-17; 786-57-99
7.3 Учёт предъявленных рекламаций
Дата
Краткое содержание
предъявления
Меры, принятые по рекламации
рекламации
рекламации
13
Приложение А
(справочное)
СЧЁТЧИКИ ВОДЫ ТУРБИННЫЕ ВСХН, ВСГН DN 40÷250
Рисунок А.1
Таблица А.1. Габаритные размеры счётчиков воды ВСГН, ВСХНд
Условный диаметр, мм
Размеры,
40
50
65
80
100
125
150
200
250
мм
Длина, L
200
200
200
225
250
250
300
350
450
Высота, H
177
187
197
219
229
257
357
382
427
Высота, h
65
72
83
95
105
120
135
160
193
Ширина
150
165
185
200
220
250
285
340
400
Масса, кг,
7,9
9,9
10,6
13,3
15,6
18,1
40,1
51,1
75,1
не более
* Присоединение к трубопроводу фланцевое по ГОСТ 12815-80
СЧЁТЧИКИ ВОДЫ ТУРБИННЫЕ ВСХНд, ВСТН DN 40 - 250
Рисунок А.2
Таблица А.2 Габаритные размеры счётчиков воды ВСХНд, ВСТН
Условный диаметр, мм
Размеры, мм
40
50
65
80
100
125
150
200
250
Длина, L
200
200
200
225
250
250
300
350
450
Высота, H
277
287
297
339
349
377
582
607
652
Высота, h
65
72
83
95
105
120
135
160
193
Ширина
150
165
185
200
220
250
285
340
400
Масса, кг, не
7,9
9,9
10,6
13,3
15,6
18,1
40,1
51,1
75,1
более
14
Приложение Б
(справочное)
Пример конструкции фильтров
Рисунок Б.1
Рисунок Б.2
Габаритные размеры,
Масса,
Обозначение
DN
мм
кг
L
B
H
ФММ 40
40
160
60
143,5
3,0
ФММ 50
50
230
125
192,5
10,0
ФММ 80
80
310
195
277,5
20,0
ФММ 100
100
350
215
307,5
26,0
Фильтры магнитные муфтовые и фланцевые предназначены для улавливания стойких
механических примесей
(в том числе ферромагнетиков) в неагрессивных жидкостях с
температурой до 150 0С и давлением до 1,6 МПа (16 кгс/см»).
Размеры ячейки фильтрующей сетки в свету: мм*мм - 1,4*1,4. По заказу потребителя могут
быть изготовлены фильтры с другими параметрами фильтрующей сетки по ГОСТ 3826-82.
15
Приложение В
Пример монтажа счётчика воды
1 - счётчик воды
2 - задвижка
3 - фильтр магнитный
4 - патрубок
5 - патрубок
6 - прокладка
7 - фланец по ГОСТ 12815
16
Приложение Г
(справочное)
Профилактическое обслуживание счётчика
Рисунок Г.1
17
ГАРАНТИЙНЫЙ ТАЛОН № 1 АО «ТЕПЛОВОДОМЕРª
(495) 728-80-17; 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2
Талон №1 на гарантийный ремонт
Заводской №__________________
Тип счётчика воды_________ Ду _____
Дата выпуска "____"________________ г.
Дата последней поверки "____"_____________ г.
Показания счётчика воды____________
Дата продажи "____"_____________________ г.
Гарантия - 24 месяца
Внимание! Гарантия на счётчик воды предоставляется на основании раздела 5 «Руководства по
эксплуатации».
Счётчик воды принимается в гарантийный ремонт только при наличии Свидетельства о поверке.
1. Причина рекламаций (характер неисправности)
___________________________________________________________________________________________
___________________________________________________________________________________________
2. Владелец ____________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счётчика воды (подвал, офис, иной тип помещения) _____________________
Климатические условия в месте установки счётчика воды: темпер.возд.____°С, влажн._____%
4. Пространственное расположение счётчика воды ( горизонтальное, вертикальное)
5. Система теплоснабжения (водоснабжения):
отопление
ГВС
ХВС
закрытая
подающий
открытая
циркуляционный
подающий
тупиковая
обратный
6. Характеристика системы: вычислитель, входящий в состав теплосчётчика______________
Подающий трубопровод:
расход____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
Обратный (циркуляционный) трубопровод (при наличии):
расход_____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
7. Счётчик воды, сдаваемый в ремонт, на узле учета работает в паре со счётчиком воды
Типа________, Ду
Зав. №
Сдан
Не сдан
8. Наличие фильтра в узле учета:
сетчатый
магнитно-механический
отсутствует
иного типа
9. Организация, выполнившая монтаж счётчика воды__________________________________
Дата ввода узла учета ва эксплуатацию «______»_______20____г.
10. Показания счётчика воды на момент сдачи прибора в службу сервиса
Раздел заказчика заполнил:
Ф.И.О.___________________________ Подпись_________________
Должность ____________________________ Дата заполнения "_____"____________ 20 г.
Примечание: ______________________________________________________________________
Представитель группы сервиса приборов Ф.И.О._________________________ Подпись ____________
Должность _____________________________ Дата заполнения "_____" ____________ 20 г.
18
ГАРАНТИЙНЫЙ ТАЛОН №2 АО «ТЕПЛОВОДОМЕРª
(495) 728-80-17; 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2
Талон №2 на гарантийный ремонт
Заводской №__________________
Тип счётчика воды_________ Ду _____
Дата выпуска "____"________________ г.
Дата последней поверки "____"_____________ г.
Показания счётчика воды____________
Дата продажи "____"_____________________ г.
Гарантия - 24 месяца
Внимание! Гарантия на счётчик воды предоставляется на основании раздела 5 "Руководства по
эксплуатации".
Счётчик воды принимается в гарантийный ремонт только при наличии Свидетельства о поверке.
1. Причина рекламаций (характер неисправности)
_________________________________________________________________________________________
_________________________________________________________________________________________
2.Владелец ____________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счётчика воды (подвал, офис, иной тип помещения) _____________________
Климатические условия в месте установки счётчика воды: темпер.возд.____°С, влажн._____%
4. Пространственное расположение счётчика воды ( горизонтальное, вертикальное)
5. Система теплоснабжения (водоснабжения):
отопление
ГВС
ХВС
закрытая
подающий
открытая
циркуляционный
подающий
тупиковая
обратный
6. Характеристика системы: вычислитель, входящий в состав теплосчётчика______________
Подающий трубопровод:
расход____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
Обратный (циркуляционный) трубопровод (при наличии):
расход_____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
7. Счётчик воды, сдаваемый в ремонт, на узле учета работает в паре со счётчиком воды
Типа________, Ду
Зав. №
Сдан
Не сдан
8. Наличие фильтра в узле учета:
сетчатый
магнитно-механический
отсутствует
иного типа
9. Организация, выполнившая монтаж счётчика воды__________________________________
Дата ввода узла учета ва эксплуатацию «______»_______20____г.
10. Показания счётчика воды на момент ввода узла учета в эксплуатацию
Раздел заказчика заполнил:
Ф.И.О.___________________________ Подпись_________________
Должность ____________________________ Дата заполнения "_____"____________ 20 г.
Примечание: ______________________________________________________________________
Представитель группы сервиса приборов Ф.И.О._________________________ Подпись ____________
Должность _____________________________ Дата заполнения "_____" ____________ 20 г.
19
ГАРАНТИЙНЫЙ ТАЛОН №3 АО «ТЕПЛОВОДОМЕРª
(495) 728-80-17; 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2
Талон №3 на гарантийный ремонт
Заводской №__________________
Тип счётчика воды_________ Ду _____
Дата выпуска "____"________________ г.
Дата последней поверки "____"_____________ г.
Показания счётчика воды____________
Дата продажи "____"_____________________ г.
Гарантия - 24 месяца
Внимание! Гарантия на счётчик воды предоставляется на основании раздела 5 "Руководства по
эксплуатации".
Счётчик воды принимается в гарантийный ремонт только при наличии Свидетельства о поверке.
1. Причина рекламаций (характер неисправности)
___________________________________________________________________________________________
___________________________________________________________________________________________
2.Владелец ____________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счётчика воды (подвал, офис, иной тип помещения) _____________________
Климатические условия в месте установки счётчика воды: темпер.возд.____°С, влажн._____%
4. Пространственное расположение счётчика воды ( горизонтальное, вертикальное)
5. Система теплоснабжения (водоснабжения):
отопление
ГВС
ХВС
закрытая
подающий
открытая
циркуляционный
подающий
тупиковая
обратный
6. Характеристика системы: вычислитель, входящий в состав теплосчётчика______________
Подающий трубопровод:
расход____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
Обратный (циркуляционный) трубопровод (при наличии):
расход_____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
7. Счётчик воды, сдаваемый в ремонт, на узле учета работает в паре со счётчиком воды
Типа________, Ду
Зав. №
Сдан
Не сдан
8. Наличие фильтра в узле учета:
сетчатый
магнитно-механический
отсутствует
иного типа
9. Организация, выполнившая монтаж счётчика воды__________________________________
Дата ввода узла учета ва эксплуатацию «______»_______20______г.
10. Показания счётчика воды на момент ввода узла учета в эксплуатацию
Раздел заказчика заполнил:
Ф.И.О.___________________________ Подпись_________________
Должность ____________________________ Дата заполнения "_____"____________ 20
г.
Примечание: ______________________________________________________________________
Представитель группы сервиса приборов Ф.И.О.__________________________ Подпись ________________
Должность _____________________________ Дата заполнения "_____" ____________ 20 г.
20



















///////////////////////////////////////
